Frigidaire FFHT1831QE, FFHT1831QM, FFHT1831QP, FFHT1831QQ, FFHT1831QS Installation Instructions

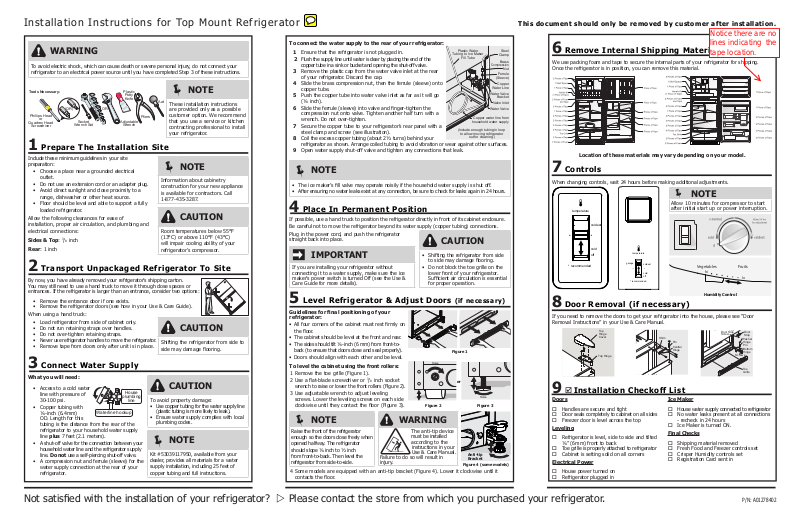

Installation Instructions for Top Mount Refrigerator

garage

temperature

coldest

cold
off

* recommended

Raise

Tools Necessary:

Quadrex Head

Plastic

out for cleaning.)

Bottom

Door Stop

Door

Notice there are no
lines indicating the
tape location.

WARNING

To avoid electric shock, which can cause death or severe personal injury, do not connect your
refrigerator to an electrical power source until you have completed Step 3 of these instructions.

Phillips Head

or

Screwdriver

1

Prepare The Installation Site

Include these minimum guidelines in your site
preparation:

• Choose a place near a grounded electrical
outlet.

• Do not use an extension cord or an adapter plug.

• Avoid direct sunlight and close proximity to a
range, dishwasher or other heat source.

• Floor should be level and able to support a fully
loaded refrigerator.

Allow the following clearances for ease of
installation, proper air circulation, and plumbing and
electrical connections:

Sides & Top: 3/8 inch
Rear: 1 inch

2

Transport Unpackaged Refrigerator To Site

By now, you have already removed your refrigerator’s shipping carton.
You may still need to use a hand truck to move it through close spaces or
entrances. If the refrigerator is larger than an entrance, consider two options:

• Remove the entrance door if one exists.

• Remove the refrigerator doors (see how in your Use & Care Guide).

When using a hand truck:

• Load refrigerator from side of cabinet only.

• Do not run retaining straps over handles.

• Do not over-tighten retaining straps.

• Never use refrigerator handles to move the refrigerator.

• Remove tape from doors only after unit is in place.

3

Connect Water Supply

What you will need:

• Access to a cold water
line with pressure of
30-100 psi.

• Copper tubing with
¼-inch (6.4mm)
OD. Length for this
tubing is the distance from the rear of the
refrigerator to your household water supply
line plus 7 feet (2.1 meters).

• A shut-off valve for the connection between your
household water line and the refrigerator supply
line. Do not use a self-piercing shut-off valve.

• A compression nut and ferrule (sleeve) for the
water supply connection at the rear of your
refrigerator.

Not satised with the installation of your refrigerator?  Please contact the store from which you purchased your refrigerator.

(OR)

Socket

Wrench Set

OR

Adjustable

Wrench

plumbing

Waterline hookup

Putty
Knife

House

line

NOTE



Awl

These installation instructions
are provided only as a possible

Pliers

customer option. We recommend
that you use a service or kitchen
contracting professional to install
your refrigerator.

NOTE



Information about cabinetry
construction for your new appliance
is available for contractors. Call
1-877-435-3287.

CAUTION

Room temperatures below 55°F
(13°C) or above 110°F (43°C)
will impair cooling ability of your
refrigerator’s compressor.

CAUTION

Shifting the refrigerator from side to
side may damage ooring.

CAUTION

To avoid property damage:

• Use copper tubing for the water supply line
(plastic tubing is more likely to leak).

• Ensure water supply complies with local
plumbing codes.

NOTE



Kit #53039117950, available from your
dealer, provides all materials for a water
supply installation, including 25 feet of
copper tubing and full instructions.

To connect the water supply to the rear of your refrigerator:

1 Ensure that the refrigerator is not plugged in.
2 Flush the supply line until water is clear by placing the end of the

copper tube in a sink or bucket and opening the shut-off valve.

3 Remove the plastic cap from the water valve inlet at the rear

of your refrigerator. Discard the cap.

4 Slide the brass compression nut, then the ferrule (sleeve) onto

copper tube.

5 Push the copper tube into water valve inlet as far as it will go

(¼ inch).

6 Slide the ferrule (sleeve) into valve and nger-tighten the

compression nut onto valve. Tighten another half turn with a
wrench. Do not over-tighten.

7 Secure the copper tube to your refrigerator’s rear panel with a

steel clamp and screw (see illustration).

8 Coil the excess copper tubing (about 2½ turns) behind your

refrigerator as shown. Arrange coiled tubing to avoid vibration or wear against other surfaces.

9 Open water supply shut-off valve and tighten any connections that leak.

NOTE



• The ice maker’s ll valve may operate noisily if the household water supply is shut off.

• After ensuring no water leaks exist at any connection, be sure to check for leaks again in 24 hours.

4

Place In Permanent Position

If possible, use a hand truck to position the refrigerator directly in front of its cabinet enclosure.
Be careful not to move the refrigerator beyond its water supply (copper tubing) connections.
Plug in the power cord, and push the refrigerator

straight back into place.

IMPORTANT

If you are installing your refrigerator without
connecting it to a water supply, make sure the ice
maker’s power switch is turned Off (see the Use &
Care Guide for more details).

5

Level Refrigerator & Adjust Doors (if necessary)

Guidelines for nal positioning of your

refrigerator:

• All four corners of the cabinet must rest rmly on
the oor.

• The cabinet should be level at the front and rear.

• The sides should tilt ¼-inch (6 mm) from front-to­back (to ensure that doors close and seal properly).

• Doors should align with each other and be level.

To level the cabinet using the front rollers:

1 Remove the toe grille (Figure 1).
2 Use a at-blade screwdriver or 3/8 inch socket

wrench to raise or lower the front rollers (Figure 2).

3 Use adjustable wrench to adjust leveling

screws. Lower the leveling screws on each side
clockwise until they contact the oor (Figure 3).

NOTE



Raise the front of the refrigerator
enough so the doors close freely when
opened halfway. The refrigerator
should slope ¼ inch to ½ inch
from front-to-back. Then level the
refrigerator from side-to-side.

4 Some models are equipped with an anti-tip bracket (Figure 4). Lower it clockwise until it

contacts the oor.

WARNING

The anti-tip device
must be installed
according to the
instructions in your
Use & Care Manual.
Failure to do so will result in
injury.

• Shifting the refrigerator from side
to side may damage ooring.

• Do not block the toe grille on the
lower front of your refrigerator.
Sufcient air circulation is essential
for proper operation.

Figure 2

Plastic Water

Tubing to Ice Maker

Fill Tube

Copper water line from

household water supply

(Include enough tubing in loop

to allow moving refrigerator

CAUTION

Figure 1

or

Figure 3

Anti-tip
Bracket

Figure 4 (some models)

Raise

Clamp

Brass

Compression

Ferrule

(Sleeve)

Copper

Water Line

Water Valve

Bracket

Valve Inlet

Water Valve

This document should only be removed by customer after installation.

Steel

Nut

Remove Internal Shipping Materials

6

We use packing foam and tape to secure the internal parts of your refrigerator for shipping.
Once the refrigerator is in position, you can remove this material.

temperature

garage

coldest

cold
off

* recommended

Location of these materials may vary depending on your model.

7

Controls

When changing controls, wait 24 hours before making additional adjustments.

NOTE



Allow 10 minutes for compressor to start

temperature

coldest

cold

off

* recommended

8

Door Removal (if necessary)

If you need to remove the doors to get your refrigerator into the house, please see “Door
Removal Instructions” in your Use & Care Manual.

Top
Hinge
Cover

Top Hinge

 Installation Checkoff List

9

Doors

 Handles are secure and tight
 Door seals completely to cabinet on all sides
 Freezer door is level across the top

Leveling

 Refrigerator is level, side to side and tilted
¼” (6mm) front to back

 Toe grille is properly attached to refrigerator
 Cabinet is setting solid on all corners

Electrical Power

 House power turned on
 Refrigerator plugged in

temperature

garage

* recommended

coldest

cold
off

after initial start up or power interruption.

Vegetables Fruits

hi

Humidity Control

Shim

Pin

Central
Hinge

Ice Maker

 House water supply connected to refrigerator
 No water leaks present at all connections

- recheck in 24 hours
 Ice Maker is turned ON.

Final Checks

 Shipping material removed
 Fresh Food and Freezer controls set
 Crisper Humidity controls set
 Registration Card sent in

Screw

Screws

lo

Stop

Washer

Hinge
Pin

Hinge

Toe
Grille

P/N: A01278402

Instrucciones de instalación para el refrigerador de instalación superior

garage

temperature

coldest

cold
off

* recommended

Herramientas necesarias:

Llave ajustable

de cubo

punta Quadrex™

Subir

Tornillo del tope

Tope de

Tubería de plástico para

Abrazadera

Este documento sólo debe ser retirado por el cliente después de la instalación.

Para evitar choques eléctricos, los cuales pueden causar la muerte o lesiones graves, no conecte el
refrigerador al suministro eléctrico hasta haber completado el paso 3 de estas instrucciones.

Destornillador

con punta

Phillips™ o

1

Incluya estas pautas mínimas para la preparación del sitio
de instalación:

• Elija un lugar que se encuentre próximo a un
tomacorriente con conexión a tierra.

• No use un cable de extensión ni un adaptador.

• Evite la luz solar directa y la proximidad a una estufa,
lavavajillas o cualquier otra fuente de calor.

• El piso debe estar nivelado y debe poder soportar la
carga de un refrigerador lleno.

Deje los siguientes espacios libres para facilitar la
instalación del refrigerador, la circulación adecuada del aire
y las conexiones eléctricas y de plomería:

Costados y parte superior: 3/8" (0,95 cm)
Parte trasera: 1 pulgada (2,54 cm)

2

En este punto ya retiró la caja de empaque del refrigerador. Es posible que aún
necesite una carretilla para moverlo a través de entradas o espacios estrechos. Si el
refrigerador es más grande que la entrada, considere dos opciones.

• Retire la puerta de la entrada (si existe).

• Retire las puertas del refrigerador (consulte las instrucciones en la
Guía de uso y cuidado).

Cuando use una carretilla:

• Levante el refrigerador por el costado solamente.

• No coloque los amarres de seguridad sobre las manijas.

• No apriete demasiado los amarres.

• Nunca use las manijas del refrigerador para moverlo.

• Retire la cinta de las puertas sólo después de que esté

en su ubicación nal.

3

Qué necesitará:

• Acceso a una tubería de
suministro de agua fría
que tenga una presión de
30 a 100 psi.

• Tubería de cobre de ¼”
(6,4 mm) de diámetro
externo. La longitud de esta tubería es la distancia
desde la parte trasera del refrigerador hasta la
tubería de suministro de agua de la vivienda más
7 pies (2,1 m).

• Una válvula de cierre para la conexión entre la
tubería de suministro de agua de la vivienda y la
tubería de suministro de agua del refrigerador. No
use una válvula autoperforante.

• Una tuerca de compresión y una guarnición
(manguito) para la conexión del suministro de agua
a la parte trasera del refrigerador.

ADVERTENCIA

Punzón

[O bien]

Juego de llaves

O

Espátula

Alicates

para
masilla
plástica

Prepare el lugar de instalación



La información sobre la fabricación de
armarios para su nuevo electrodoméstico
está disponible para los contratistas.
Llame al 1-877-435-3287.

NOTA



Estas instrucciones de instalación
se ofrecen sólo como una opción
adicional para el consumidor. Le
recomendamos contratar a un
técnico profesional de servicio o de
instalación de cocinas para instalar el
refrigerador.

NOTA

PRECAUCIÓN

Temperaturas ambiente menores de 55°F
(13°C) o superiores a los 110°F (43°C)
impedirán la capacidad de enfriamiento
del compresor del refrigerador.

Transporte el refrigerador sin desempacar al lugar de
instalación

PRECAUCIÓN

Si mueve el refrigerador de lado a lado,
puede dañar el revestimiento del piso.

Conecte el suministro de agua

PRECAUCIÓN

A n de evitar daños materiales:

• Use tubería de cobre para el suministro
de agua (la tubería de plástico tiene más
probabilidad de causar fugas de agua).

• Asegúrese de que el suministro de agua
cumpla con los códigos de plomería locales.

NOTA



El Kit Nº 53039117950, disponible de
su distribuidor, ofrece materiales para la
instalación del suministro de agua, incluyendo
25 pies (7,62 m) de tubería de cobre y las
instrucciones completas.

Conexión al suministro

de agua

Tubería
de agua

del hogar

Para conectar el suministro de agua al panel trasero del refrigerador:

1 Asegúrese de que el refrigerador no esté enchufado.
2 Coloque el extremo de la tubería de cobre en el fregadero o en un

balde, abra la válvula de cierre y limpie la tubería de suministro
hasta que el agua salga limpia.

3 Retire la tapa de plástico de la admisión de la válvula de agua en

la parte trasera del refrigerador. Deseche la tapa.

4 Inserte la tuerca de compresión de latón y luego la guarnición

(manguito) en la tubería de cobre.

5 Inserte la tubería de cobre en la admisión de la válvula del agua

tan adentro como sea posible (1/4" o 6,35 mm).

6 Inserte la guarnición (manguito) en la válvula y apriete a mano la

tuerca de compresión en la válvula. Apriete media vuelta más con
una llave. No apriete demasiado.

7 Asegure la tubería de cobre al panel trasero de su refrigerador con

una abrazadera de acero y un tornillo (vea la ilustración).

8 Enrolle el exceso de tubería de cobre (aproximadamente 2 ½

vueltas) detrás del refrigerador, como se muestra a continuación.
Coloque la tubería enrollada de modo que no se produzca vibración

ni desgaste contra otras supercies.

9 Abra la válvula de cierre del suministro de agua y apriete cualquier conexión en la que haya fugas.

NOTA



• La válvula de llenado del fabricador de hielo puede generar ruido si el suministro de agua está cerrado.

• Después de asegurarse de que no existan escapes de agua en ninguna de las uniones, vuelva a realizar

esta vericación a las 24 horas.

4

Coloque el electrodoméstico en su ubicación permanente

De ser posible, use una carretilla para colocar el refrigerador directamente delante de su alojamiento.
Tenga cuidado de no mover el refrigerador más allá de las conexiones del suministro de agua (tuberías de cobre).
Enchufe el cordón y empuje el refrigerador derecho hacia atrás

hasta que quede en su lugar.

IMPORTANTE

Si va a instalar el refrigerador sin conectarlo al suministro
de agua, asegúrese de que el interruptor del fabricador de
hielo esté apagado (consulte la Guía de uso y cuidado para
obtener más detalles).

5

Nivele el refrigerador y ajuste las puertas (de ser necesario)

Consejos para la colocación del refrigerador en su

ubicación nal:

• Las cuatro esquinas de la unidad deben descansar

rmemente sobre el piso.

• La unidad debe estar nivelada en la parte delantera y trasera.

• Los costados deben estar inclinados ¼” (6 mm) de
adelante hacia atrás (para asegurarse de que las
puertas cierren adecuadamente).

• Las puertas deben estar alineadas la una con la otra y
estar niveladas.

Para nivelar el frigoríco mediante las ruedas frontales:

1 Extraiga la rejilla inferior (gura 1).
2 Use un destornillador plano o una llave de vaso de ⅜”

para elevar o rebajar las ruedas frontales (gura 2).

3 Use una llave inglesa para ajustar los tornillos de

nivelación. Aoje los tornillos de nivelación de ambos

lados en el sentido de las agujas del reloj hasta que

toquen el suelo (gura 3).

NOTA



Raise the front of the refrigerator enough
so the doors close freely when opened
halfway. The refrigerator should slope ¼
inch to ½ inch from front-to-back. Then
level the refrigerator from side-to-side.

4 Algunos modelos están equipados de soporte antivuelco (gura 4). Aójelo en sentido de las agujas del

reloj hasta que toque el suelo.

ADVERTENCIA

El soporte antivuelco
debe instalarse
siguiendo las
instrucciones del
Manual de uso y
mantenimiento; de lo contrario, se
corre riesgo de lesión.

• Si mueve el refrigerador de lado a lado,

• No bloquee la rejilla inferior en la parte

el agua que conecta con
la tubería de llenado
del fabricador
de hielo

Tuberia de cobre para el

suministro de agua de la vivienda

(El bucle debe incluir suficiente tubería

para permitir sacar el refrigerador

para limpiarlo.

Tuerca de

compresión

Guarnición
(manguito)

Tubería de
agua de cobre

Soporte de

la válvula

Admisión de

la válvula

Válvula de agua

agua proveniente del

PRECAUCIÓN

puede dañar el revestimiento del piso.

delantera de la base del refrigerador.
Se necesita que la circulación del

aire sea la suciente para asegurar el

funcionamiento adecuado.

Figura 1

Subir

Figura 2

Figura 3

Soporte

antivuelco

Figura 4

(algunos modelos)

de acero

de latón

de agua

Retire el material de empaque interno

6

Usamos cinta y espuma de empaque para fijar las piezas internas del refrigerador para su
transporte. Una vez que el refrigerador esté instalado en su lugar, puede retirar este material.

temperature

garage

coldest

cold
off

* recommended

La ubicación de estos materiales puede variar según el modelo.

Controles

7

Cuando cambie los controles, espere 24 horas antes de realizar cambios adicionales.

NOTA



Deje que transcurran 10 minutos para que

temperature

(temperatura)

coldest
(más frío)

cold
(frío)

off
(apagado)

* recommended

(* recomendado)

Desinstalación de la puerta (de ser necesario)

8

Si debe retirar las puertas para que el refrigerador quepa por la puerta, consulte las "Instrucciones de
desinstalación de la puerta" de la guía de uso y cuidado.

Tapa de
la bisagra
superior

Bisagra
superior

9

PLista de vericación de la instalación



Puertas

Las manijas están rmemente instaladas
La puerta se cierra bien contra el refrigerador en

todos los lados

 La puerta del congelador está nivelada en la

parte superior.

Nivelación

El refrigerador está nivelado de lado a lado e

inclinado 1/4” (6 mm) de adelante hacia atrás

La rejilla inferior está rmemente instalada en el

refrigerador

El refrigerador descansa rmemente sobre sus

cuatro esquinas

Suministro eléctrico

 El suministro eléctrico del hogar está activado
 El refrigerador está enchufado

temperature

garage

(garaje)

* recommended

(* recomendado)

(temperatura)

coldest

(más frío)

cold

(frío)

off

(apagado)

se inicie el compresor después del arranque
inicial o de un corte de alimentación.

Vegetables Fruits

hi

control de humedad

Cuña

Pasador

Bisagra
central

Fabricador de hielo

 El suministro de agua está conectado al

refrigerador

No hay goteos en ninguna de las conexiones -

vuelva a revisar después de 24 horas

 El fabricador de hielo está ENCENDIDO

Inspección nal

Material de empaque removido
 Controles del refrigerador y congelador

ajustados

 Controles de humedad del cajón para verduras

programados

 Tarjeta de registro enviada

de la puerta

lo

la puerta
Arandela

Pasador de
la bisagra

Tornillos

Rejilla inferior

Bisagra
inferior

¿No está satisfecho con la instalación del refrigerador?  Póngase en contacto con la tienda donde lo compró.

P/N: A01278402
