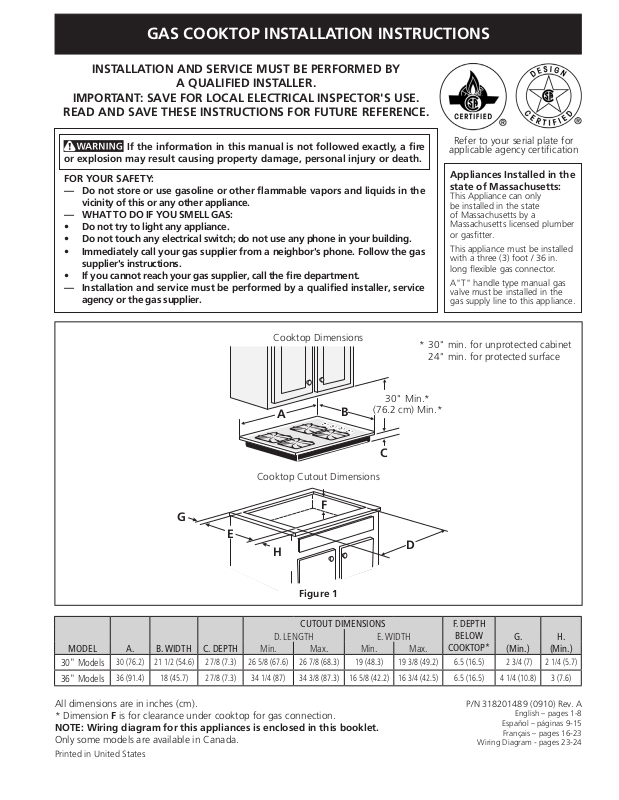

GAS COOKTOP INSTALLATION INSTRUCTIONS

INSTALLATION AND SERVICE MUST BE PERFORMED BY

A QUALIFIED INSTALLER.

IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.

READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

If the information in this manual is not followed exactly, a fire

or explosion may result causing property damage, personal injury or death.

FOR YOUR SAFETY:
— Do not store or use gasoline or other flammable vapors and liquids in the

vicinity of this or any other appliance.

— WHAT TO DO IF YOU SMELL GAS:

• Donottrytolightanyappliance.

• Donottouchanyelectricalswitch;donotuseanyphoneinyourbuilding.

• Immediatelycallyourgassupplierfromaneighbor'sphone.Followthegas

supplier's instructions.

• Ifyoucannotreachyourgassupplier,calltheredepartment.

— Installation and service must be performed by a qualified installer, service

agency or the gas supplier.

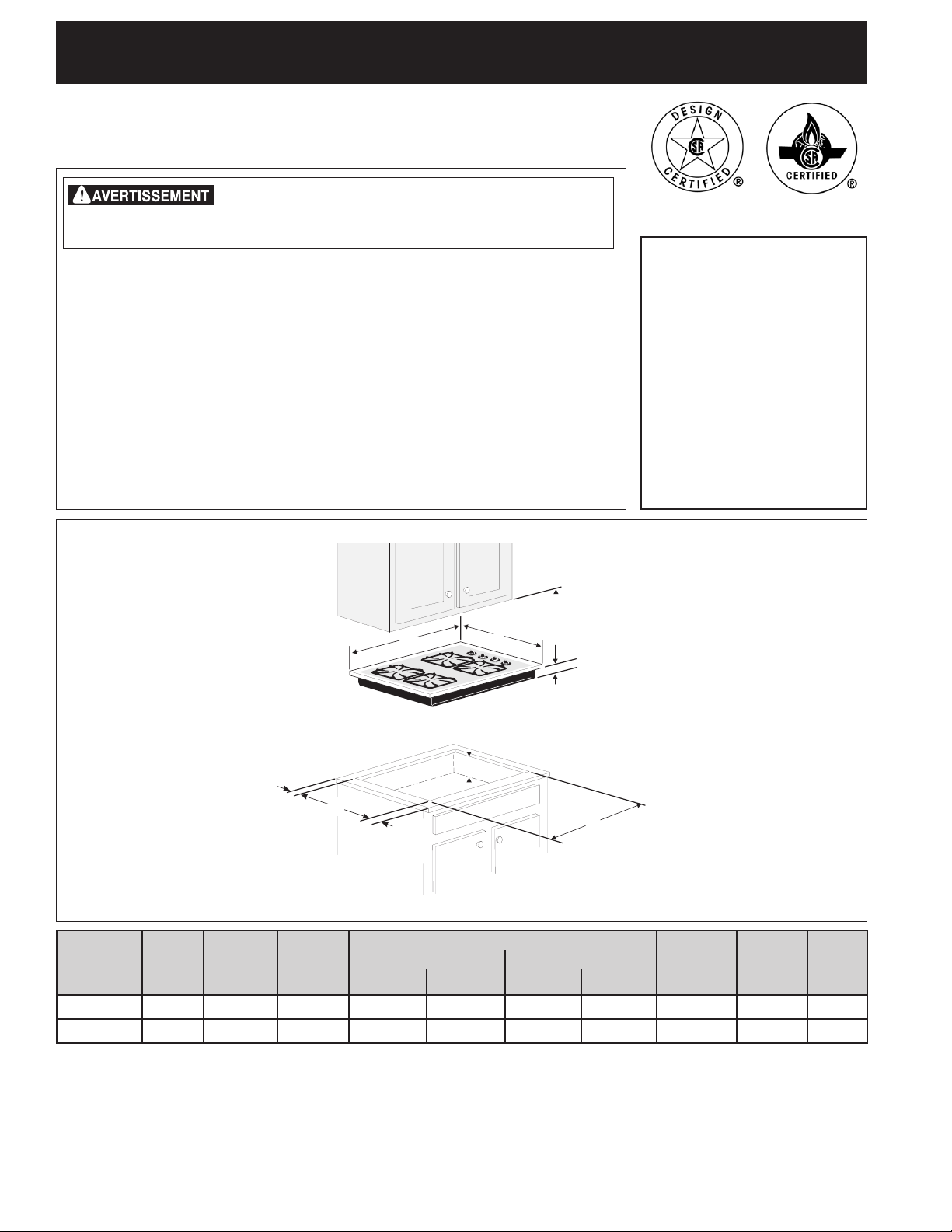

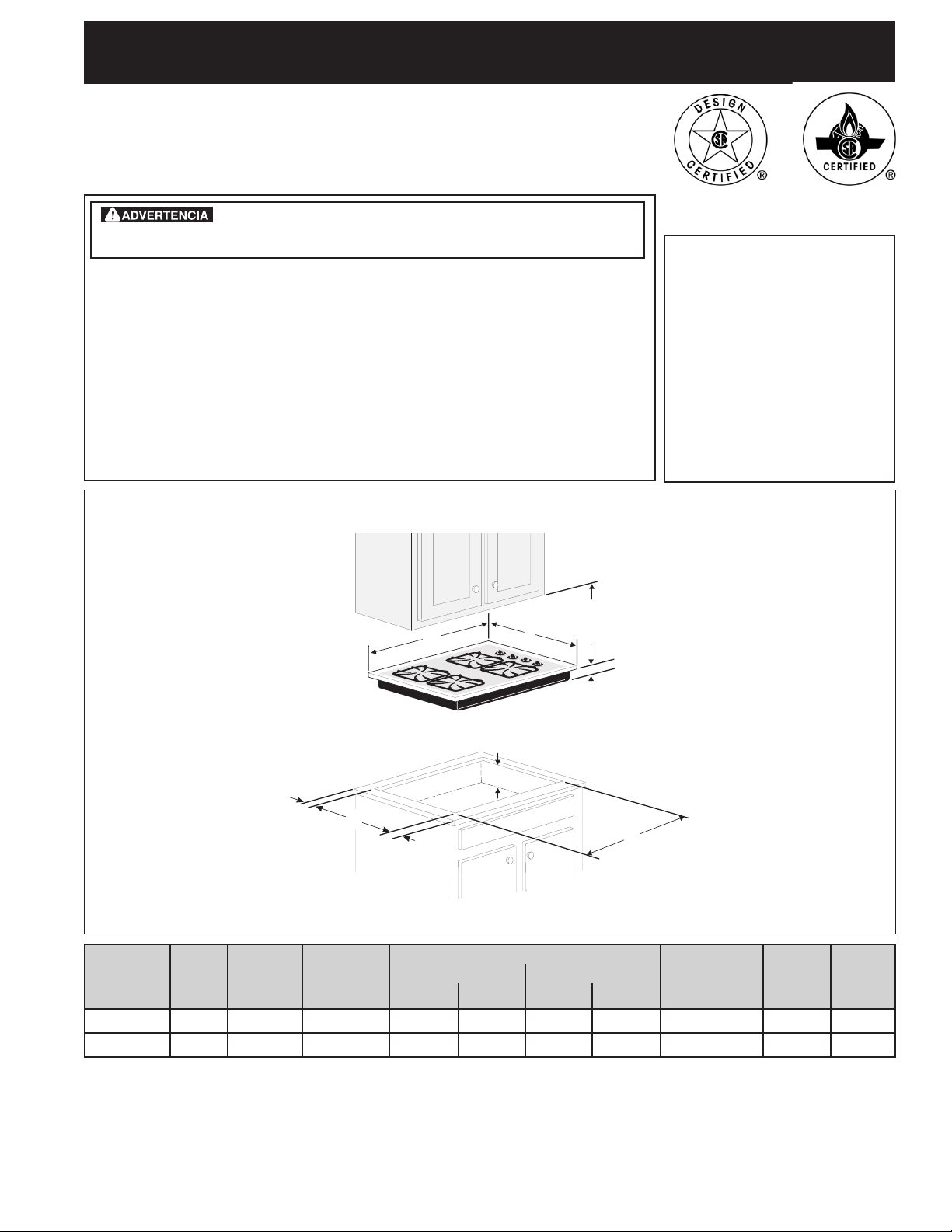

Cooktop Dimensions

A

B

30" Min.*

(76.2 cm) Min.*

* 30" min. for unprotected cabinet
24" min. for protected surface

Refer to your serial plate for

applicable agency certification

Appliances Installed in the
state of Massachusetts:

This Appliance can only
be installed in the state
of Massachusetts by a
Massachusetts licensed plumber

or gasfitter.
This appliance must be installed

with a three (3) foot / 36 in.
long flexible gas connector.

A"T" handle type manual gas
valve must be installed in the
gas supply line to this appliance.

Cooktop Cutout Dimensions

F

G

E

H

Figure 1

CUTOUT DIMENSIONS

D. LENGTH E. WIDTH

MODEL A. B. WIDTH C. DEPTH

30" Models

36" Models

All dimensions are in inches (cm).
* Dimension F is for clearance under cooktop for gas connection.

NOTE: Wiring diagram for this appliances is enclosed in this booklet.

Only some models are available in Canada.

Printed in United States

30 (76.2) 21 1/2 (54.6) 2 7/8 (7.3) 26 5/8 (67.6) 26 7/8 (68.3) 19 (48.3) 19 3/8 (49.2) 6.5 (16.5) 2 3/4 (7) 2 1/4 (5.7)

36 (91.4) 18 (45.7) 2 7/8 (7.3) 34 1/4 (87) 34 3/8 (87.3) 16 5/8 (42.2) 16 3/4 (42.5) 6.5 (16.5) 4 1/4 (10.8) 3 (7.6)

Min. Max. Min. Max.

1

C

D

F. DEPTH

BELOW

COOKTOP*

P/N 318201489 (0910) Rev. A

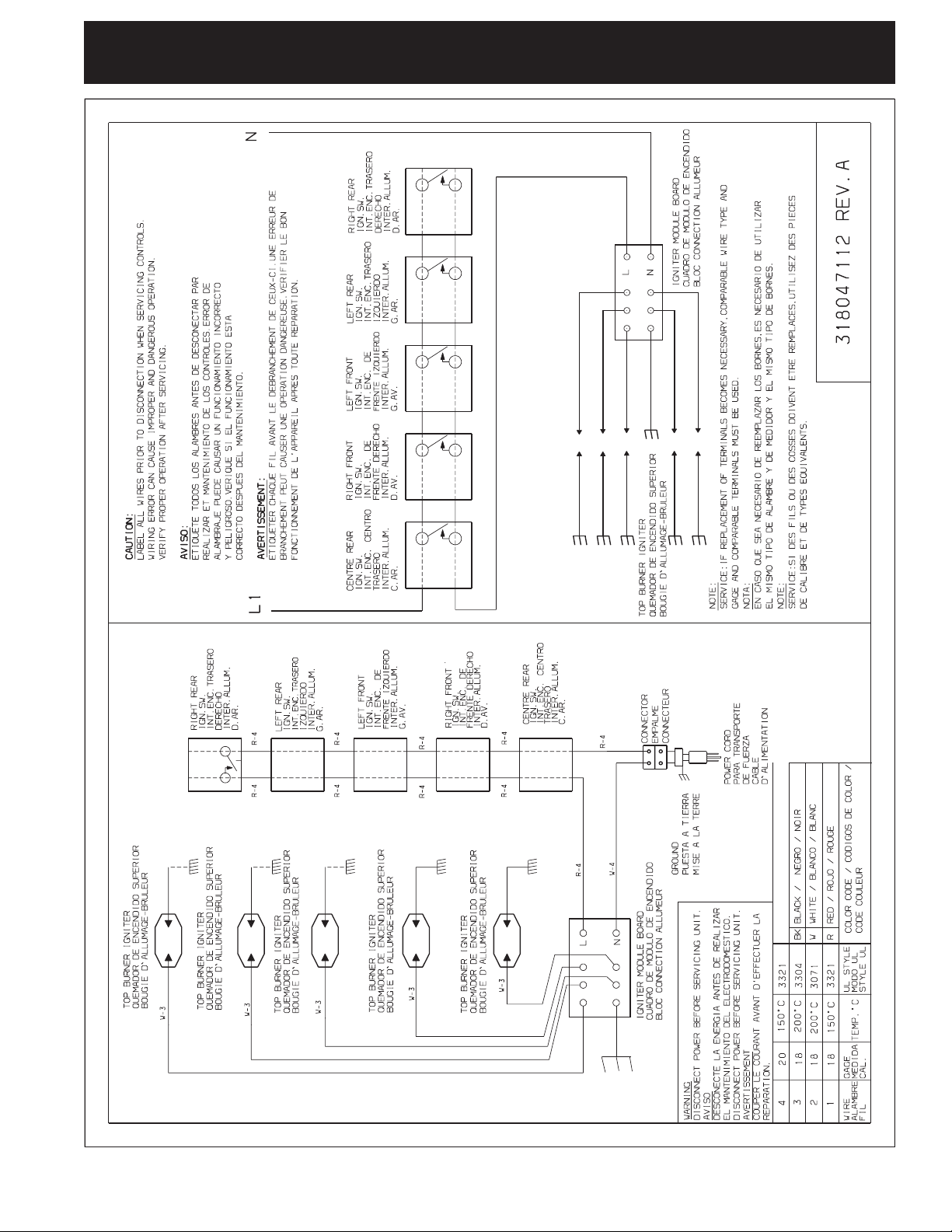

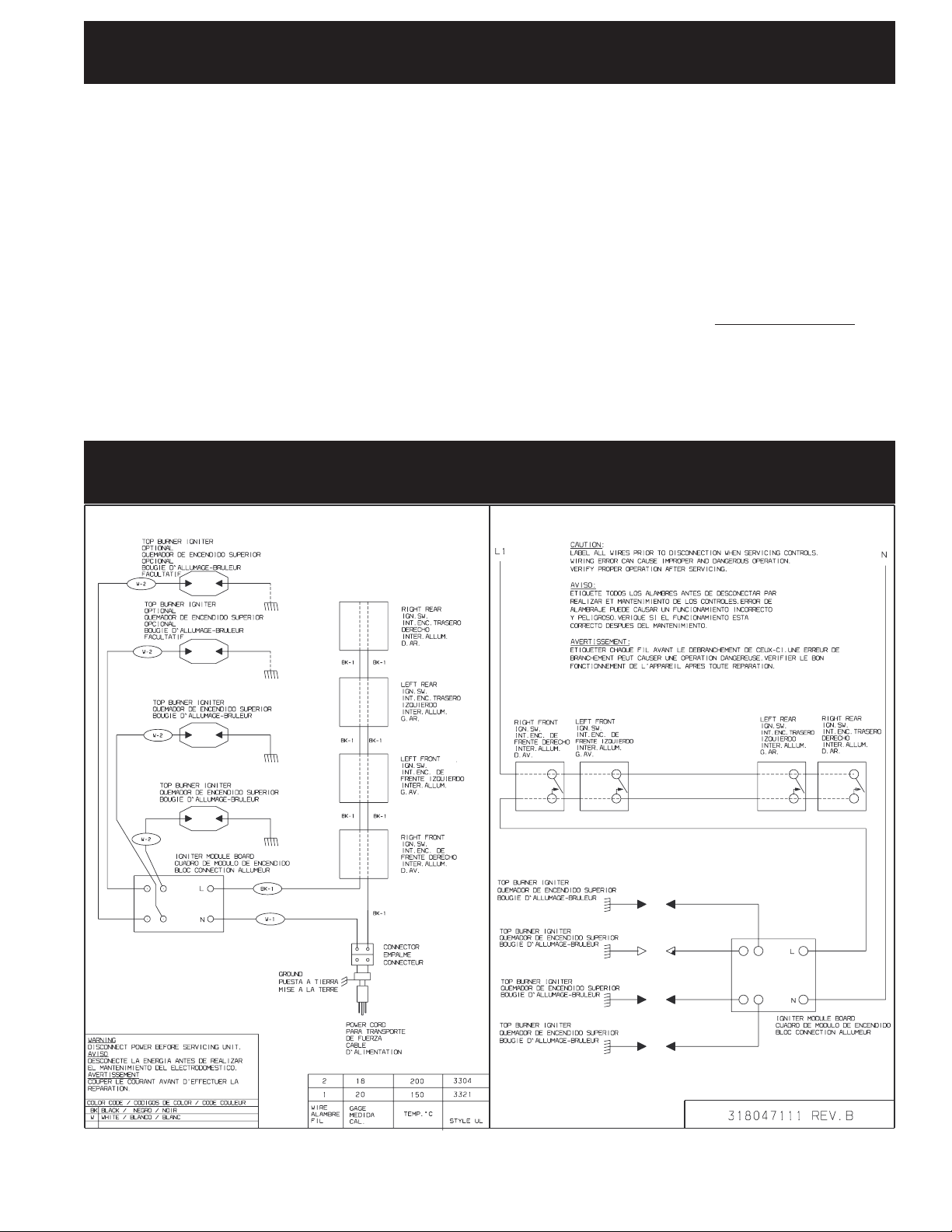

Wiring Diagram - pages 23-24

G.

(Min.)H.(Min.)

English – pages 1-8

Español – páginas 9-15

Français – pages 16-23

GAS COOKTOP INSTALLATION INSTRUCTIONS

Important Notes to the Installer

1. Read all instructions contained in these installation
instructions before installing the cooktop.

2. Remove all packing material before connecting the
electrical supply to the cooktop.

3. Observe all governing codes and ordinances.

4. Be sure to leave these instructions with the consumer.

5. Note: For operation at 2000 ft. elevations above see
level, appliance rating shall be reduced by 4 percent
for each additional 1000 ft.

Important Note to the Consumer

Keep these instructions with your Use and Care Guide for
future reference.

IMPORTANT SAFETY
INSTRUCTIONS

Installation of this cooktop must conform with local
codes or, in the absence of local codes, with the National
Fuel Gas Code ANSI Z223.1—latest edition in the United
States, or in Canada, with the Canadian Fuel Gas Code,
CAN/CGA B149 and CAN/CGA B149.2.

This cooktop has been design certified by American Gas
Association (A.G.A.). As with any appliance using gas
and generating heat, there are certain safety precautions
you should follow. You will find them in the Use and
Care Guide, read it carefully.

• Be sure your cooktop is installed and grounded
properly by a qualified installer or service
technician.

• This cooktop must be electrically grounded in
accordance with local codes or, in their absence,
with the National Electrical Code ANSI/NFPA
No. 70—latest edition in the United States, or in
Canada, with the Canadian Electrical Code, CSA
C22.1 Part 1.

• The burners can be lit manually during an
electrical power outage. To light a burner, hold a
lit match to the burner head, then slowly turn the
Surface Control knob to LITE. Use caution when
lighting burners manually.

• Do not store items of interest to children in the
cabinets above the cooktop. Children could be

seriously burned climbing on the cooktop to reach
items.

• To eliminate the need to reach over the surface
burners, cabinet storage space above the burners
should be avoided.

• Adjust surface burner flame size so it does not
extend beyond the edge of the cooking utensil.

Excessive flame is hazardous.

• Never use your cooktop for warming or heating
the room. Prolonged use of the cooktop without

adequate ventilation can be hazardous.

• Do not store or use gasoline or other flammable
vapors and liquids near this or any other
appliance. Explosions or fires could result.

The electrical power to the cooktop
must be shut off while line connections are being
made. Failure to do so could result in serious injury
or death.

2

13" (33 cm)

Max. Depth For
Cabinet Installed
Above Cooktop.

GAS COOKTOP INSTALLATION INSTRUCTIONS

A Min.

18" Min.

(45.7cm Min.)

Dimensions K is the Minimum

Distance Required Between

Rear of Cooktop and Adjacent

Combustible Surfaces.

Clearance

30" (76.2 cm) Min.
Clearance Between

the Top of the

Cooking Platform

and Unprotected

Wood or Metal

Cabinet

24" (61 cm)

Min. when

Bottom of

Wood or Metal

Cabinet is

Protected by Not

Less Than 1/8"

Flame Retardant

Millboard Covered

with Not Less Than

N0.28 MSG Sheet

Steel, 0.015"

(0.04 cm) Stainless

Steel, 0.024" (0.06

cm) Aluminum or

0.020" (0.05 cm)
Copper.

Dimension J is the

Minimum Clearance

Required From Left
Side of cooktop To

Adjacent Combustible

Surface.

or fire by reaching over heated surfaces,
cabinet storage space located above the
cooktop should be avoided. If cabinet storage
is provided, risk can be reduced by installing
a range hood that projects horizontally a
minimum of 5" (12.7 cm) beyond the bottom
of the cabinets.

24" (61 cm)

To eliminate the risk of burns

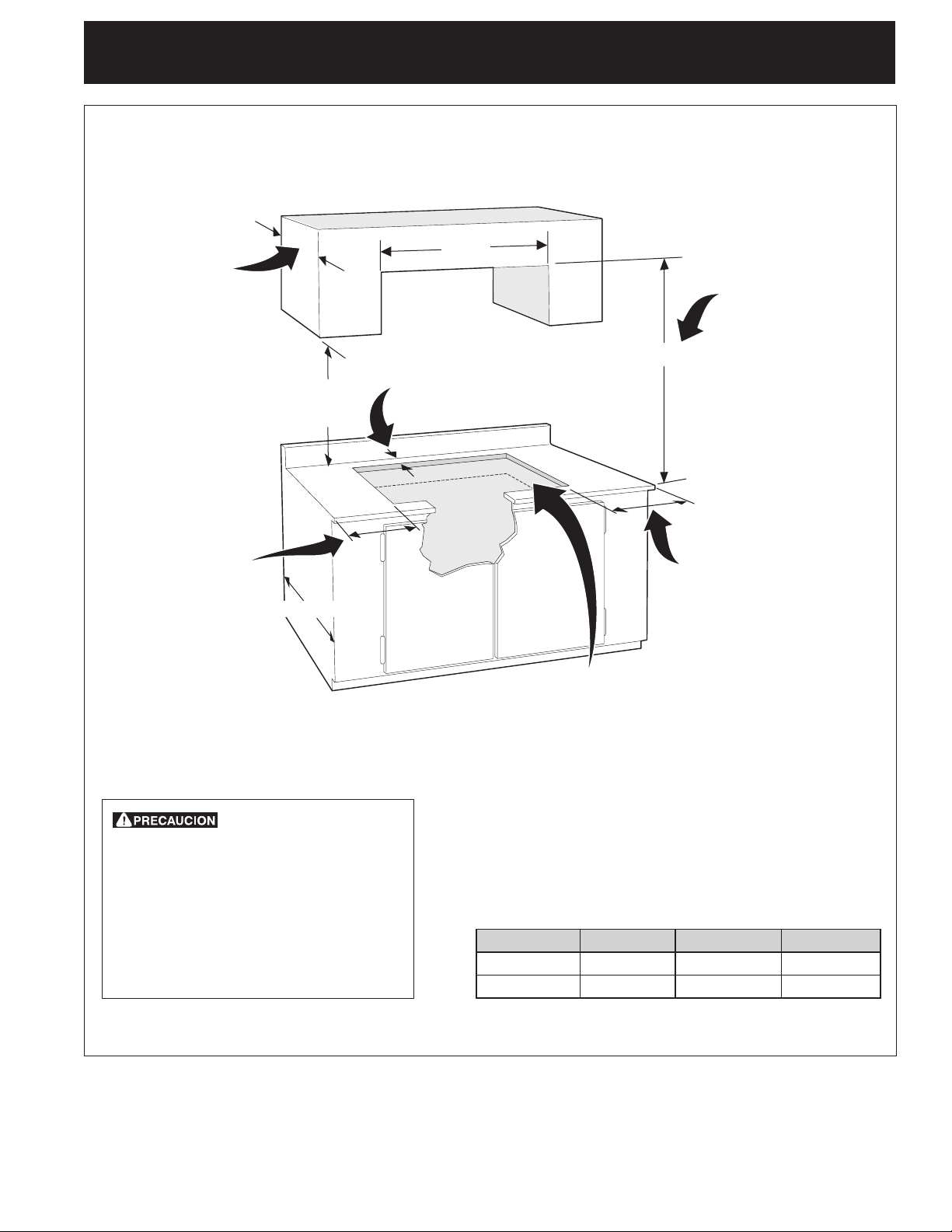

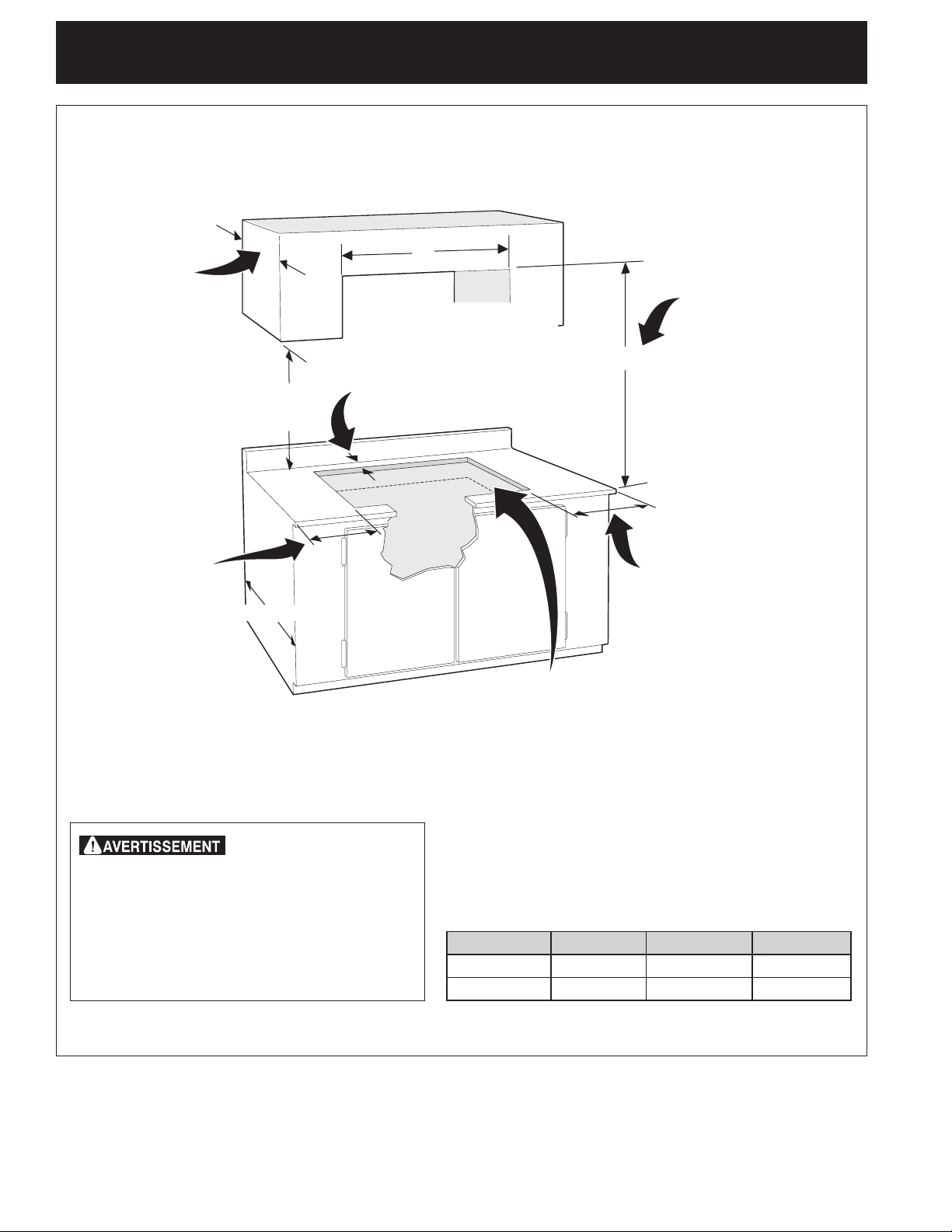

Figure 2 – COUNTERTOP CUTOUT OPENING

Dimension L is the

Minimum Clearance
Required From Right

Side of Cooktop To

Adjacent Combustible

Surface.

Drawers Cannot Be Used With This

Cooktop Since Burner Box Extends

3" (7.6 cm) Below Surface of

Countertop.

MODEL J K L

30" Models 6" (15.2 cm) 1¾" (3.8 cm) 4" (10.2 cm)
36" Models 3" (7.6 cm) 3¾" (9.5 cm) 5" (12.7 cm)

3

GAS COOKTOP INSTALLATION INSTRUCTIONS

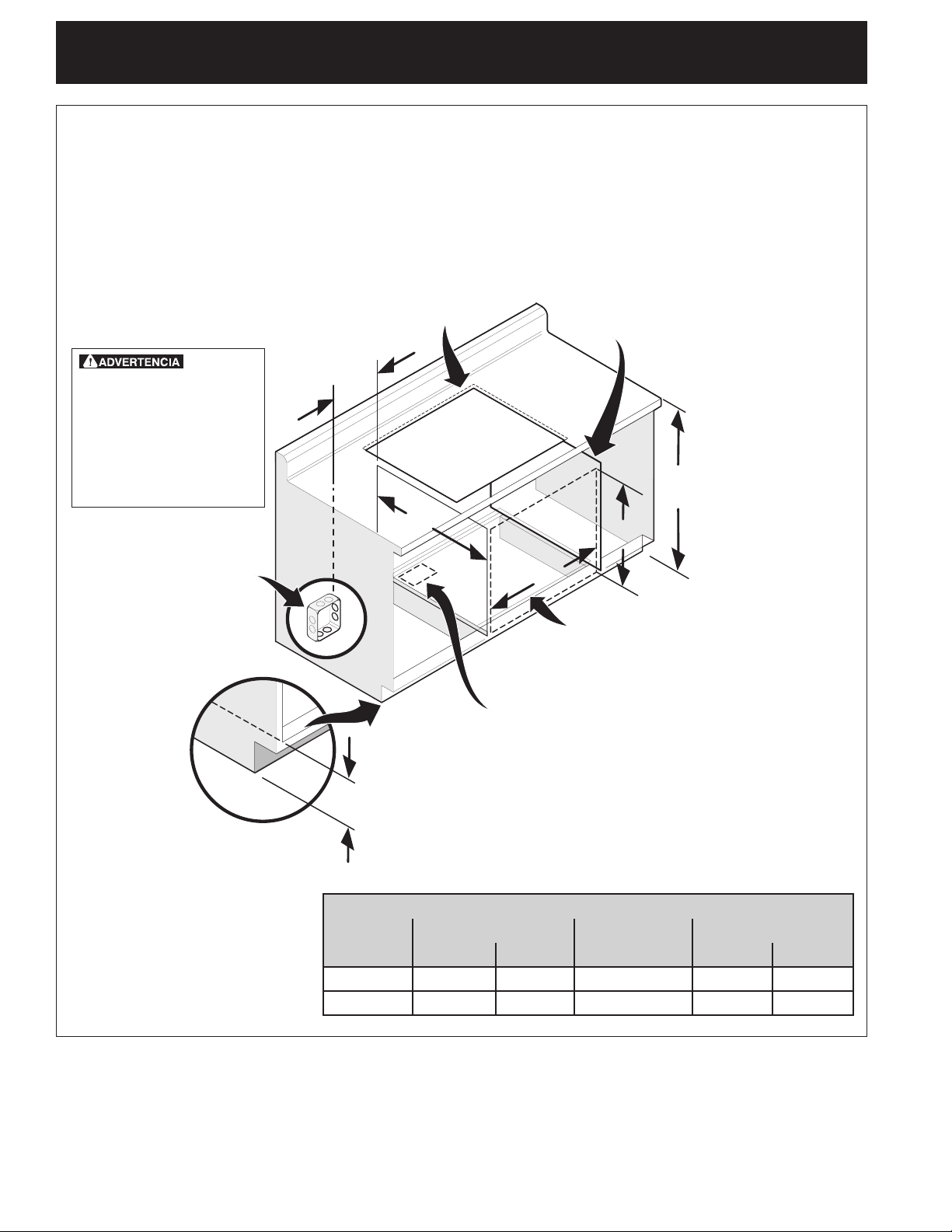

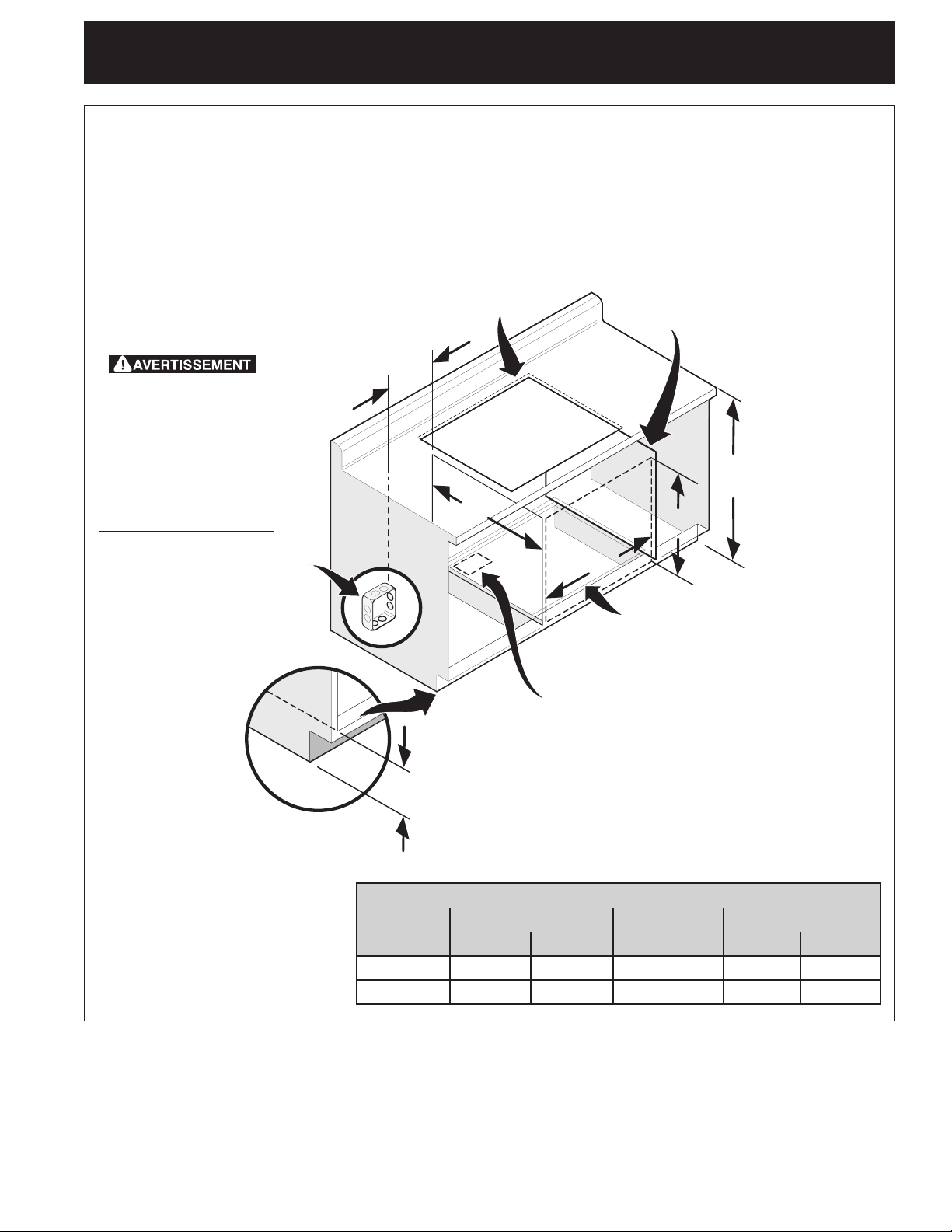

Typical Under Counter Installation of an Electric Built-in

Oven with a Cooktop Mounted Above

Only certain cooktop models may be installed over
certain built-in electric oven models. Approved cooktops
and built-in ovens are listed by the MFG ID number
and product code (see the insert sheet included in the
literature package and cooktop installation instructions
for the dimensions).

To reduce the risk of
personal injury and
tipping of the wall
oven, the wall oven
must be secured to
the cabinet (s) by
mounting brackets.

208/240 Volt junction box

for built-in oven.

Approx. 3”

(7.5 cm)

Cabinet side filler panels
are necessary to isolate the
unit from adjoining cabinets.
Cabinet side filler height
should allow for installation of
approved cooktop models

36” Min.
(91.4 cm) Min.

G

F

Use 3/4” (1.9 cm) plywood, installed on
two runners, flush with toe plate. Base
must be capable of supporting 150
pounds (68 kg) for 27" models and
200 pounds (90 kg) for 30" models.

H

* If no cooktop is installed

directly over the oven unit, 5”
(12.7 cm) maximum is allowed
above the floor.

Cut an opening in wood base minimum 9” x
9” (23 X 23 cm), 2” (5 cm) from left side filler
panel, to route armoured cable to junction box.

4 1/2” (11.5 cm) Max.*

CUTOUT DIMENSIONS (INCHES (CM))

OVEN SIZE F. WIDTH G. DEpTH H. HEIGHT

Min. Max. Min. Min. Max.

7

27" (68.6) 24

30" (76.2) 28½" (72.4) 29" (73.7) 23½" (59.7) 27¼" (69.2) 28½" (72.4)

/8" (63.1) 25¼" (64.1) 23½" (59.7) 27¼" (69.2) 28½" (72.4)

4

GAS COOKTOP INSTALLATION INSTRUCTIONS

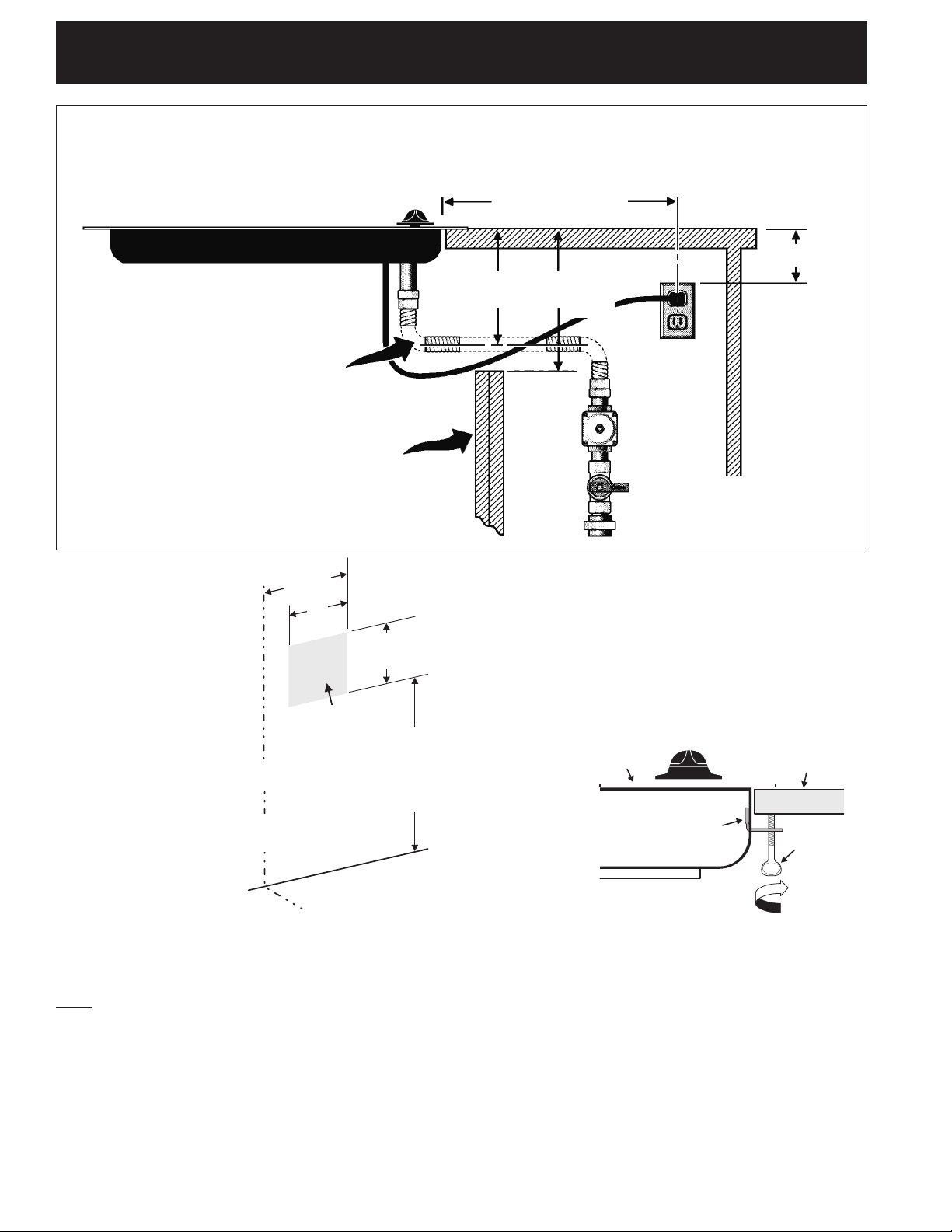

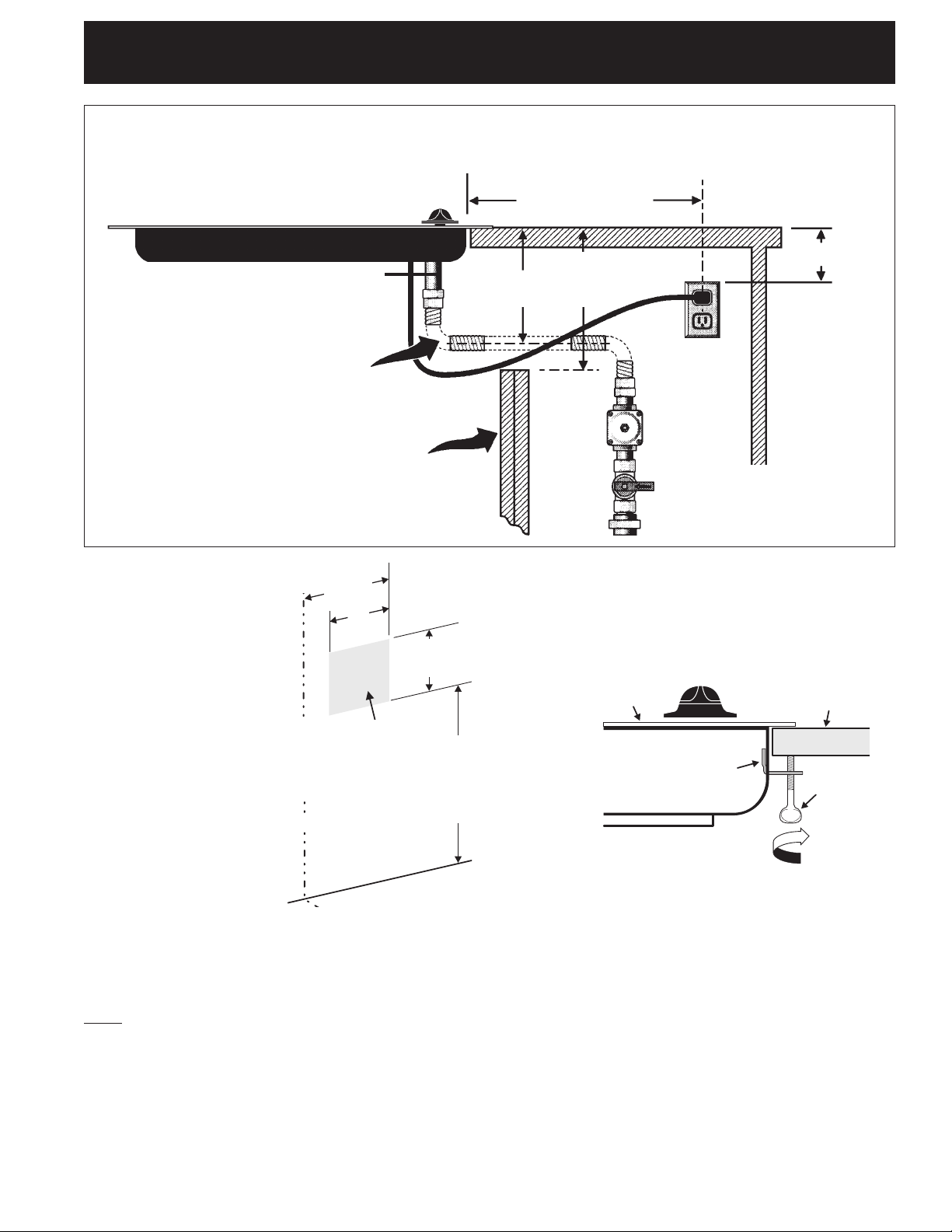

Typical Gas Cooktop Installation Over

an Electric Built-in Oven Installed Under the Counter

18” (45.7 cm) Max.

Flexible Connector

Wall Oven Cabinet

1. Wall Outlet
Location

NOTE: If an outlet

is not available,
have one installed
by a qualified
technician.

GAS COOKTOP

Manifold Pipe

Cabinet sides or

filler panel

12" (30.5 cm)

8"

(20.3 cm)

Recommended
area for 120V
grounded outlet
on rear wall

CL of unit

10"

(25.4 cm)

(55.9 cm)

22"

Flare
Union

4” (10.2 cm)

Right Side

of Cabinet

5”

(12.7 cm)

6½”

(16.5 cm)

Min.

Flare

Union

120V/60Hz

Grounded

Outlet

Pressure
Regulator

Manual Shutoff Valve

(To be accessible for shut-off

valve operation)

3. Clamp Down Information

Once the cooktop is installed in the counter opening,
you must clamp the unit down as shown.
To clamp down, insert the bracket with the offset side
of the angle into the slots on each side of the unit. The
thumb screw should then be run through the bracket, up
against the bottom of the counter. Tighten until the unit
draws down.

Cooktop

Angle Bracket

Countertop

Thumb Screw

CL of unit

Figure 3

2. Installation

Insert the cooktop into the countertop opening.

Note: After inserting the cooktop into the
countertop opening, make sure the unit is sitting
on the metal flange around the top of the burner
box. Cooktop must not sit on the porcelain top.
Avoid cutting an oversized hole in the countertop.

Figure 4

5

GAS COOKTOP INSTALLATION INSTRUCTIONS

4. Provide an Adequate Gas Supply

This cooktop is designed to operate on natural gas at 4"
(10.2 cm) of manifold pressure only.

A pressure regulator is connected in series with the
manifold on the cooktop and must remain in series with
the supply line.

For proper operation, the maximum inlet pressure to
the regulator must be no more than 14" (35.6 cm) of
water column (W.C.) pressure.

For checking the regulator, the inlet pressure must be at
least 1" (2.5 cm) (or 2.5 kPa) greater than the regulator
manifold pressure setting. The regulator is set for 4"
(10.2 cm) of manifold pressure, the inlet pressure must
be at least 5" (12.7 cm).

The gas supply line to the cooktop should be ½" (1.3
cm) or ¾" (7.9 cm) pipe.

5. LP/Propane Gas Conversion

This appliance can be used with Natural gas or LP/
Propane gas. It is shipped from the factory for use with
natural gas.

If you wish to convert your cooktop for use with LP/
Propane gas, use the supplied fixed orifices in the
package containing the installation Instructions Manual,
in a bag marked "FOR LP/PROPANE GAS CONVERSION".
Follow the installation instructions packaged with the
orifices.

The conversion must be performed by a qualified service
technician in accordance with the manufacturer's
instructions and all local codes and requirements of
the authority having jurisdiction. Failure to follow
instructions could result in serious injury or property
damage. The qualified agency performing this work
assumes responsibility for the conversion.

Failure to make the appropriate conversion

can result in personal injury and property damage.

Assemble the flexible connector from the gas supply pipe
to the pressure regulator in order: 1- manual shutoff
valve, 2- ½" nipple, 3- ½" flare union adapter, 4- flexible
connector, 5- ½" flare union adapter, 6- ½" nipple,
pressure regulator.

Manual

Shutoff

Valve

On

Use pipe-joint compound made for use with Natural and
LP/Propane gas to seal all gas connections. If flexible
connectors are used, be certain connectors are not
kinked.

The supply line should be equipped with an approved
shutoff valve. This valve should be located in the same
room as the cooktop and should be in a location that
allows ease of opening and closing. Do not block access
to the shutoff valve. The valve is for turning on or
shutting off gas to the appliance.

To Appliance

Flare

Union

Off

All connections must be wrench-tightened

Shutoff Valve

GAZ FLOW

Flexible Connector

Figure 5

Figure 6

Flare

Union

To gas supply line

Pressure

Regulator

Important: Remove all packing material and literature

from cooktop before connecting gas and electrical
supply to cooktop.

6. Install Pressure Regulator

Install the pressure regulator with the arrow on the
regulator pointing up toward the unit in a position
where you can reach the access cap.

FIRE HAZARD. Do not make the

connection too tight. The regulator is die cast.
Overtightening may crack the regulator resulting in a gas
leak and possible fire or explosion.

Open the shutoff valve in the gas supply line. Wait a few
minutes for gas to move through the gas line.

Check for leaks. Leak testing of the appliance shall be
conducted according to the manufacturer's instructions.
After connecting the cooktop to the gas supply, check
the system for leaks with a manometer. If a manometer
is not available, turn on the gas supply and use a liquid
leak detector (or soap and water) at all joints and
connections to check for leaks.

Do not use a flame to check for leaks from
gas connections. Checking for leaks with a flame may
result in a fire or explosion.

Tighten all connections if necessary to prevent gas
leakage in the cooktop or supply line.

6

GAS COOKTOP INSTALLATION INSTRUCTIONS

Check alignment of valves after connecting the

cooktop to the gas supply to be sure the cooktop
manifold pipe has not been moved.

Disconnect this cooktop and its individual shutoff
valve from the gas supply piping system during any

pressure testing of that system at test pressures greater
than ½ psig (3.5 kPa or 14" (35.6 cm) water column).

Isolate the cooktop from the gas supply piping
system by closing its individual manual shutoff valve

during any pressure testing of the gas supply piping
system at test pressures equal to or less than ½ psig
(3.5 kPa or 14" (35.6 cm) water column).

7. Connect Electricity to Gas Cooktop

Electrical Requirements

120 volt, 60 Hertz, properly grounded branch circuit
protected by a 15 amp circuit breaker or time delay fuse.

Do not use an extension cord with this cooktop.
IMPORTANT Please read carefully.
For personal safety, this appliance must be properly

grounded.

The power cord of this appliance is equipped with a
3-prong (grounding) plug which mates with a standard
3-prong grounding wall receptacle (see Figure 7) to
minimize the possibility of electric shock hazard from the
appliance.

The wall receptacle and circuit should be checked by
a qualified electrician to make sure the receptacle is
properly grounded.

Preferred Method

Grounding
type wall
receptacle

Do not, under any

circumstances, cut,

remove, or bypass

the grounding

prong.

Power supply cord with

3-prong grounding plug

Where a standard 2-prong wall receptacle is installed,
it is the personal responsibility and obligation of the
consumer to have it replaced by a properly grounded
3-prong wall receptacle.

Do not, under any circumstances, cut or remove the
third (ground) prong from the power cord.

Disconnect electrical supply cord from wall

receptacle before servicing cooktop.

8. Check Operation

Refer to the Use and Care Guide packaged with the
cooktop for operating instructions and for care and
cleaning of your cooktop.

1. Remove foam caps.

2. Turn on Electrical Power and Open Main Shutoff
Gas Valve

3. Check the Igniters

Operation of electric igniters should be checked

after cooktop and supply line connectors have been
carefully checked for leaks and the cooktop has been
connected to electric power.

To operate the surface burner:

A. Push in and turn a surface burner knob to the

LITE position. You will hear a small ticking noise;
this is the sound of the electric ignitor which
lights the burner.

B. After the burner lights, turn to the desired flame

size. The controls do not have to be set at a
particular mark. Use the marks as a guide and
adjust the flame as needed.

Figure 7

7

GAS COOKTOP INSTALLATION INSTRUCTIONS

4. Adjust the “low” setting for regular surface
burner valves (Figure 8)

a. Push in and turn control to LITE until burner ignites.
b. Quickly turn knob to LOWEST POSITION.
c. If burner goes out, reset control to OFF.
d. Remove the surface burner control knob.
e. Insert a thin-bladed screwdriver into the hollow valve

stem and engage the slotted screw inside. Flame size
can be increased or decreased with the turn of the
screw. Turn counterclockwise to increase flame size.
Turn clockwise to decrease flame size. Adjust flame
until you can quickly turn knob from LITE to LOWEST
POSITION without extinguishing the flame. Flame
should be as small as possible without going out.

When All Hookups are Complete

Make sure all controls are left in the OFF position.

Make sure the flow of combustion and ventilation air to
the cooktop is unobstructed.

Model and Serial Number Location

The serial plate is located on the underside of the
cooktop.

When ordering parts for or making inquires about your
range, always be sure to include the model and serial
numbers and a lot number or letter from the serial plate
of your cooktop.

Your serial plate also tells you the rating of the burners,
the type of fuel and the pressure the cooktop was
adjusted for when it left the factory.

Before You Call for Service

Read the Before You Call for Service Checklist and
operating instructions in your Use and Care Guide.
It may save you time and expense. The list includes
common occurrences that are not the result of defective
workmanship or materials in this appliance.

Hollow Valve

System

Figure 8

Note: Air mixture adjustment is not required on surface

burners.

Refer to the warranty in your Use and Care Guide for
our service phone number and address. Please call or
write if you have inquiries about your product and/or
need to order parts.

8

INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS

LA INSTALACIÓN Y EL SERVICIO DEBEN SER REALIZADOS POR UN

INSTALADOR CALIFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL

INSPECTOR ELÉCTRICO LOCAL.

LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS

Si la información contenida en este manual no es seguida
exactamente, puede ocurrir un incendio o explosión causando daños
materiales, lesión personal o la muerte.

PARA SU SEGURIDAD:
— No almacene ni utilice gasolina u otros vapores y líquidos inflamables en la

proximidad de éste o de cualquier otro artefacto.

— QUE DEBE HACER SI PERCIBE OLOR A GAS:

• Notratedeencenderningúnartefacto.

• Notoqueningúninterruptoreléctrico;nouseningúnteléfonoensuedicio.

• Llameasuproveedor de gas desde elteléfonodeunvecino. Sigalas

instrucciones del proveedor de gas.

• Sinologracomunicarseconsuproveedordegas,llamealdepartamentode

bomberos.

— La instalación y el servicio de mantenimiento deben ser efectuados por un

instaladorcalicado,laagenciadeserviciooelproveedordegas.

Refierase a su placa de serie para la
certificación de la agencia aplicable

Aparatos Instalados en el

estadodeMassachusetts;

Este Aparato sólo puede ser
instalado en el estado de
Massachusetts por un plomero
o ajustados de gas licenciado de
Massachusett.

Este aparato se debe instalar con
un largo conector flexible de gas
de tres (3) pies/36 pulgadas.

Una válvula manual de gas de tipo
manija de forma de "T" se debe
instalar en la línea del suministro
de gas de este aparato.

MODELO A.

30" Modelos

36" Modelos

Dimensiones de la plancha de cocinar a gas

* 30" mín. para un armario protegido.
24" mín. para una superficie no

protegida.

30" Mín.*

A

B

(76.2 cm) Mín.*

C

Dimensiones del hueco para la plancha de cocinar a gas

F

G

E

H

Figura 1

DIMENSIONES DEL HUECO

B.

AnchuraC.Profundidad

30 (76.2) 21½ (54.6) 27/8 (7.3) 265/8 (67.6) 267/8 (68.3) 19 (48.3) 193/8 (49.2) 6.5 (16.5) 2¾ (7) 2¼ (5.7)

36 (91.4) 18 (45.7) 27/8 (7.3) 34¼ (87) 343/8 (87.3) 165/8 (42.2) 16¾ (42.5) 6.5 (16.5) 4¼ (10.8) 3 (7.6)

D. Altura E. Anchura

Mín. Máx. Mín. Máx.

D

F.

Profundidad por

debajo de la plan-

cha de cocinar

G.

(Mín.)H.(Mín.)

Todas las dimensiones se dan en pulgadas (cm).
* La dimensión F esté por debajo de la plancha de cocinar para la conexión de la línea de
suministro de gas.

NOTA: Se adjunta los diagramas de cables de esta plancha de cocinar con el libreta.

Solamente algunos modelos están disponibles en Canadá.
Impreso en los Estados Unidos

9

P/N 318201489 (0910) Rev. A

English – pages 1-8

Español – páginas 9-15

Français – pages 16-23

Diagrama de la instalación alámbrica - pages 23-24

INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS

Notas importantes para el instalador:

1. Lea todas las instrucciones de instalación antes de
realizar la instalación de la plancha de cocinar.

2. Retire todos los artículos de embalaje antes de realizar
las conexiones eléctricas a la plancha de cocinar.

3. Observe todos los códigos o reglamentos estatales

4. Asegúrese que el consumidor tenga estas instrucciones.

5. NOTA: Para la utilización a más de 2 000 pies de altura,
la potencia del aparato deberá ser reducida de 4 por
ciento a cada 1 000 pies adicionales.

Notas importantes para el consumidor

Guarde todas las instrucciones con su manual del usuario
para futuras referencias.

INSTRUCCIONES DE
SEGURIDAD IMPORTANTES

La instalación de esta plancha de cocinar debe realizarse
en conformidad con los códigos locales o, si estos no
existen, con el National Fuel Gas Code ANSI Z223.1 ­última edición en los Estados Unidos, o en Canada, con
el Canadian Fuel Gas Code, CAN/CGA B149 y CAN/CGA
B149.2.

El diseño de esta plancha de cocinar cuenta con la
aprobación de la American Gas Association (A.G.A.). Al
igual que todos los artefactos a gas que generan calor,
deben seguirse ciertas medidas de seguridad. Vienen con
el Manual del Usuario. Lea atentamente el manual.

•Asegúresequelaplanchadecocinarseainstalada

y puesta a tierra correctamente por un instalador

otécnicocalicado.

• La plancha de cocinar debe conectarse
eléctricamente a tierra de acuerdo con los códigos
locales o, de no existir, con el código eléctrico

ANSI/NFPANo.70-últimaediciónenlosEstados

Unidos, or in Canada, con el Canadian Electrical
Code, CSA C22.1 Parte 1.

• Los quemadores pueden encenderse
manualmente durante una interrupción del
suministro eléctrico. Para encender un quemador,
mantenga un fósforo encendido en el extremo del
quemador, luego gire suavemente la perilla hasta
LITE (encendido). Tenga cuidado al encender los
quemadores en forma manual.

• No deje artículos que interesan los niños en los
armarios que están sobre la la plancha de cocinar.

Les podría causar quemaduras graves si intentan
subirse para alcanzarlos.

• Para eliminar el riesgo de extender por encima
de los quemadores superiores, debería evitar
el espacio de almacenamiento del armario,
localizado por encima de estos quemadores

• Gradue el tamaño de la llama de modo que
no sobrepase el borde del utensilio de cocina.

Demasiada llama es peligrosa.

• No utilice jamás la cocina como calefactor. El uso
prolongado de la cocina sin la ventilación adecuada
puede ser peligroso.

• Mantenga el área cerca de este artefacto
o de cualquier otro artefacto despejada de
sustancias combustibles, gasolina y otros líquidos
inflamables. Se puede ocurrir incendios o explosiones.

El suministro eléctrico a la plancha
de cocinar debe de ser cerrado durante las
conexiones a la línea. De lo contrario se puede
resultar lesiones graves o la muerte.

10

INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS

30" (76.2 cm) Mínimo

entre la parte superior de

la plataforma

de la plancha de

cocinar y el fondo de una

madera non protegida o

armario metálico.

13" (33 cm)

Max. Depth For
Cabinet Installed
Above Cooktop.

18" Mín.

(45.7cm Mín.)

A Mín.

Dimensiones K este mínimo

distancia entre el borde de la

plancha de cocinar y la más

cerca superficie combustible por

encima del mostrador.

Espacio

24" (61 cm) mín. cuando

de la parte inferior del

armario de madera o

metal está protegida por

una placa cortafuego

retardante de llama de no

menos de

1/8" (0.3 cm), cubierta

con una lámina de acero

MSG no inferior al No.

28, de acero inoxidable

de 0.015" (0.03 cm),

aluminio de 0.024" (0.06

cm) o cobre de 0.020"

(0.05 cm).

Dimensiones J este

espacio mínimo
desde el borde de la
plancha de cocinar y

el almacenamiento

de combustible.

Para eliminar el riesgo de
alargar sobre los unidades en calentamiento
de la superficie, debería evitarse el espacio
de almacenamiento del armario, ubicado
sobre las unidades de la superficie. Si se
cuenta con este espacio, se puede disminuir
el peligro instalando una cubierta de cocina
que se extienda horizontalmente en 5"
(12.7 cm) mínimo por sobre la parte inferior
delantera en los armarios.

24" (61 cm)

Dimensiones L este

espacio mínimo

desde el borde de la

plancha de cocinar y

el almacenamiento de

combustible.

No es posible utilizar cajones con

esta plancha de cocinar porqué la

caja de empalme se extiende de

3" (7.6 cm) por encima de la

superficie del mostrador.

MODELO J K L

30" Modelos 6" (15.2 cm) 1¾" (3.8 cm) 4" (10.2 cm)
36" Modelos 3" (7.6 cm) 3¾" (9.5 cm) 5" (12.7 cm)

Figura 2 – DESEÑO DEL ARMARIO

11

INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS

Típica instalación de un horno eléctrico empotrado con una

plancha de cocinar por encima

Sólo ciertos modelos de tapas de cocina se pueden instalar sobre
ciertos modelos de hornos eléctricos empotrados. Las tapas de
cocina y los hornos empotrados se mencionan por su número de
identificación MFG ID y código de producto (ver la planilla que se
incluye en el paquete de literatura y las instrucciones de instalación
de la cocina donde están detalladas las dimensiones).

Approx. 3”

Para reducir el riesgo
de lesiones personales
y inclinación del horno
de pa r ed, és te de be
asegurarse a los gabinetes
mediante soportes de
montaje.

208/240 caja de empalme

para hornos de pared

(7.5 cm)

G

Los paneles de relleno laterales del
gabinete son necesarios para aislar la
unidad de los gabinetes adyacentes.
La altura del relleno lateral del
gabinete debe permitir la instalación
de modelos de tapas de cocina
aprobados.

36” Min.
(91.4 cm) Min.

H

F

Instale contrachapado de 3/4" (1.9 cm)
sobre dos correderas, nivelado con la
parrilla inferior. La base debe poder
sostener 150 libras (68 kg) para los
modelos 27" y 200 libras (90 kg) para
los modelos 30".

* Si no se instala ninguna tapa

de cocina directamente sobre
la unidad del horno, se permite
un espacio máximo de 5" (12,7
cm) sobre el piso.

Corte una abertura de 9" X 9"(23 cm X 23 cm)
(mínimo) en el fondo del contrachapado, a 2" (5
cm) del lado izquierdo del panel llenador, para poder
encaminar el cable a la caja de empalme.

4 1/2” Max.*
(11.5 cm)

DIMENSIONES DE ABERTURA (PULGADAS (CM))

HORNO DE

PARED

27" (68.6) 24

30" (76.2) 28½" (72.4) 29" (73.7) 23½" (59.7) 27¼" (69.2) 28½" (72.4)

F. ANCHURA G. PROFUNDIDAD H. ALTURA

Min. Máx. Min. Min. Máx.

7

/8" (63.1) 25¼" (64.1) 23½" (59.7) 27¼" (69.2) 28½" (72.4)

12

INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS

Instalación típica de la plancha de cocinar a gas por encima de un

horno eléctrico empotrado instalado debajo del mostrador

18” (45.7 cm) Máx.

PLANCHA DE COCINAR

Tubo múltiple

Conector flexible

Cabinet sides or

Armario del horno de pared

1. Ubicación de la
toma de corriente

de la pared

NOTA: Si no existe

una toma de
corriente, contacte
a un electricista
calificado para
realizar la instalación.

CL del aparato

(30.5cm)

Área recomendada la
toma de corriente a
tierra de 120V en la
pared posterior.

filler panel

12"

8"

(20.3cm)

10"

(25.4cm)

(55.9 cm)

Unión

22"

4” (10.2cm)

Lado derecho

del armario

5”

(12.7 cm)

6½”

(13.5 cm)

Mín.

Unión

Unión

120V/60Hz

Toma de co-

rriente a tierra

regulador de
presión

Válvula de cierre manual

(Debe de ser accesible para el fun-

ciona-miento de la válvula de cierre)

3. Información para sujetar el aparato

Una vez que el aparato está instalado en la apertura del
mostrador, se tiene que sujetar como se indica.
Para ajustar el aparato, inserte la consola de escuadra, con el
lado desviado, en las ranuras en cada lado del aparato. El tornillo
de orejas debe entonces de pasar a través del soporte y hasta la
parte de abajo del mostrador. Apriételo hasta que el aparato se
quede ajustado.

Plancha de cocinar

Consola de

escuadra

Figura 4

Mostrador

Tornillo de
orejas

CL del aparato

Figura 3

2. Instalación

Introduzca la plancha de cocinar dentro de la abertura.

NOTA: Después de haber introducir la plancha de cocinar

dentrodelaaberturaasegúresequeelartefactoestá

soportado por la base metálica que rodea la parte superior
de la caja del quemador. La plancha de cocinar no debe
apoyarse contra la parte superior. Evite cortar un agujero
demasiado grande en el mostrador.

4. Provea un adecuado suministro de gas

Esta plancha de cocinar está diseñada para utilizar gas natural de
4" (10.2 cm) de presión múltiple solamente.

Se conecta un regulador de presión en serie al múltiple de la
plancha de cocinar y debe permanecer en serie con la línea de
suministro de gas.

Para que manejo correcto, la presión de entrada máxima hacia
el regulador no debe exceder 14" (35.6 cm) de presión de la
columna de agua.

Para controlar el regulador, la presión de entrada debe ser de al
menos 1" (2.5 cm) (o 2.5 Kpa) mayor que el ajuste de la presión
del múltiple del regulador. El regulador se ajusta a 4" (10.2 cm)
de la presión del múltiple, la presión de entrada debe de ser de al
menos 5" (12.7 cm).

13

INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS

La línea de suministro de gas por el plancha de cocinar debería
tener un tubo de ½" (1.3 cm) o de ¾" (1.9 cm).

5. Conversión de gas propano/licuado

Esta plancha de cocinar ha sido diseñada para utilizar gas natural
o gas propano. Ha sido fijada en la fábrica para utilizarse con gas
natural.

Si desea hacer la conversión para utilizar el gas propano, use las
piezas con orificios fijados provistos en el paquete del manual
de instrucciones para la instalación en el paquete escrito “PARA
LA CONVERSIÓN EN GAS PROPANO“. Siga las instrucciones que
están con los orificios.

Para hacer la conversión del gas natural al gas propano,
es necesario utilizar el servicio de un técnico calificado, in
acuerdo con las instrucciones del fabricante y todos los
códigos y reglamentos reguladores. Si todas las instrucciones
no son observadas, se puede ocurrir severos lesiones o daños
materiales. La agencia calificada que hace el trabajo asuma la
responsabilidad para la conversión.

Si la conversión apropiada no esta observada,

se puede ocurrir severos lesiones o daños materiales.
Importante: Retire todos los artículos de embalaje y folletos de

la cocina antes de realizar las conexiones de gas y eléctricas a la
cocina.

6. Instalación del regulador de presión

Instale el regulador de presión con la flecha del regulador
apuntando hacia la unidad en una posición que permita alcanzar
la tapa de entrada.

No ajuste demasiado la conexión. El regular
está fundida a presión. Al ajustar demasiado se puede romper
el regulador causando una fuga de gas y un posible incendio o
explosión.

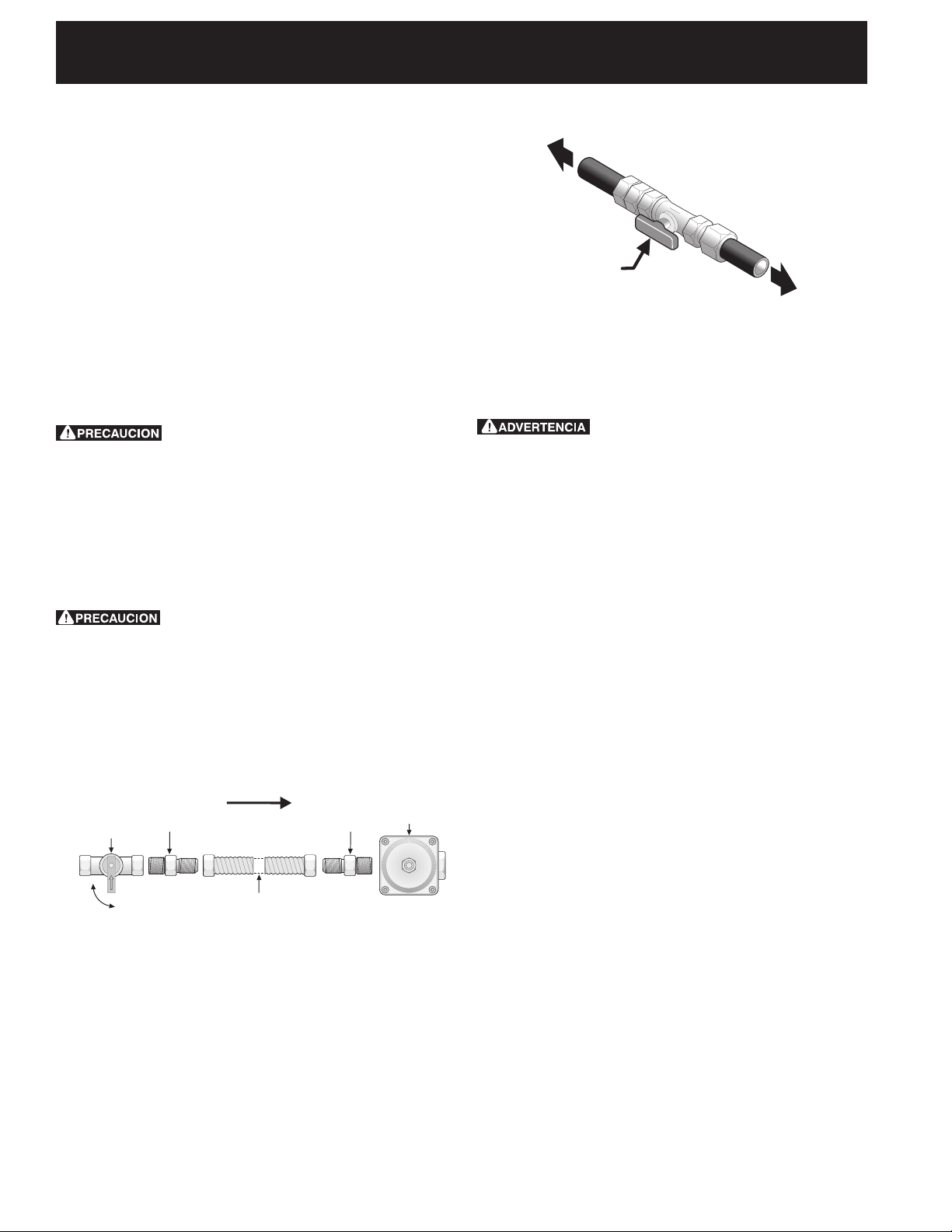

Monte el conector flexible del tubo del suministro de gas al
regulador de presión en funcionamiento: 1- válvula de cierre
manual, 2- boquilla de ½", 3- adaptador de ½", conector
flexible, 4- adaptador de ½", 5- boquilla de ½", 6- regulador
de presión.

Válvula

FLUJO DEL GAS

de cierre

(Off)

Unión

Conector flexible

Todas las conexiones deben ajustarse

con una llave de tuerca

Abierto

(On)

manual

Apagado

Figura 5

Utilice un compuesto de tubo articulado para uso de gas natural
y propano para sellar todas las conexiones de gas. Si se utilizan
conectores flexibles, asegúrese que los conectores no están
torcidos.

El tubo de suministro de gas debería incluir una válvula de
cierre certificada. Esta válvula debería estar ubicada en la misma
habitación de la plancha de cocinar y debería estar en un lugar
que permita una abertura y cierre fáciles. No bloquee las entradas
de la válvula de cierre. La válvula sirve para abrir o cerrar el paso
del gas al artefacto.

Regulador
de presión

Unión

Abra la válvula de cierre en el tubo de suministro de gas. Espere
unos minutos para que el gas pase a través del tubo de gas.

Al
artefacto

A la linea

Válvula de cierre

de gas

Figura 6

Veriquesihayfugas.Para verificar si hay fugas en el
electrodoméstico, la verificación debe de ser realizada según
las instrucciones del fabricante. Luego de conectar la cocina al
gas, verifique el sistema con un manómetro. Si no cuenta con
éste instrumento, dé la vuelta al suministro de gas de la cocina y
utilice un detector de fugas líquidas (o agua y jabón) en todas las
articulaciones y conexiones para verificar si existen fugas.

No use ningún tipo de llama para verificar
si hay fugas de gas. Verifique si hay fugas con una llama puede
ocasionar incendio o explosión.

Ajuste todas las conexiones en caso que sea necesario, para
evitar fugas de gas en la cocina o en el tubo de suministro de
gas.

Veriquelaalineacióndelasválvulas luego de conectar la
plancha de cocinar al suministro de gas para asegurar que no se
ha movido la válvula del múltiple de la plancha de cocinar.

Desconecte la cocina y su válvula de cierre individual del
sistema de tubería del suministro de gas durante cualquier
ensayo de presión del sistema en ensayos de presión superiores a
1/2 psig (3.5 kPa o 14" columna de agua).

Aparte la cocina del sistema de tubería del suministro de
gas cierrando su válvula de cierre individual manual, durante

cualquier ensayo de presión del sistema de suministro de gas en
ensayos iguales o inferiores a 1/2 psig (3.5 kPa o 14" columna de
agua).

7. Conexión Eléctrica

Requerimientos eléctricos:

Un circuito derivado conectado correctamente a tierra de 120
voltios, 60 Herz protegido por un interruptor automático de 15
amp o un fusible de retardo. No utilice un cable flexible de

extensión en esta plancha de cocinar.
IMPORTANTE Por favor, lea atentamente.

Como medida de seguridad personal, esté artefacto debe
conectarse a tierra correctamente.

El cable de encendido de este artefacto incluye un enchufe
de tres patas (a tierra) que calza con un enchufe de pared de
tres patas de conexión a tierra (ver Figura 7) para disminuir la
posibilidad de peligro de choques eléctricos desde el artefacto.

Un electricista calificado debe verificar el enchufe de pared y el
circuito para asegurar que el enchufe está conectado a tierra
correctamente.

14

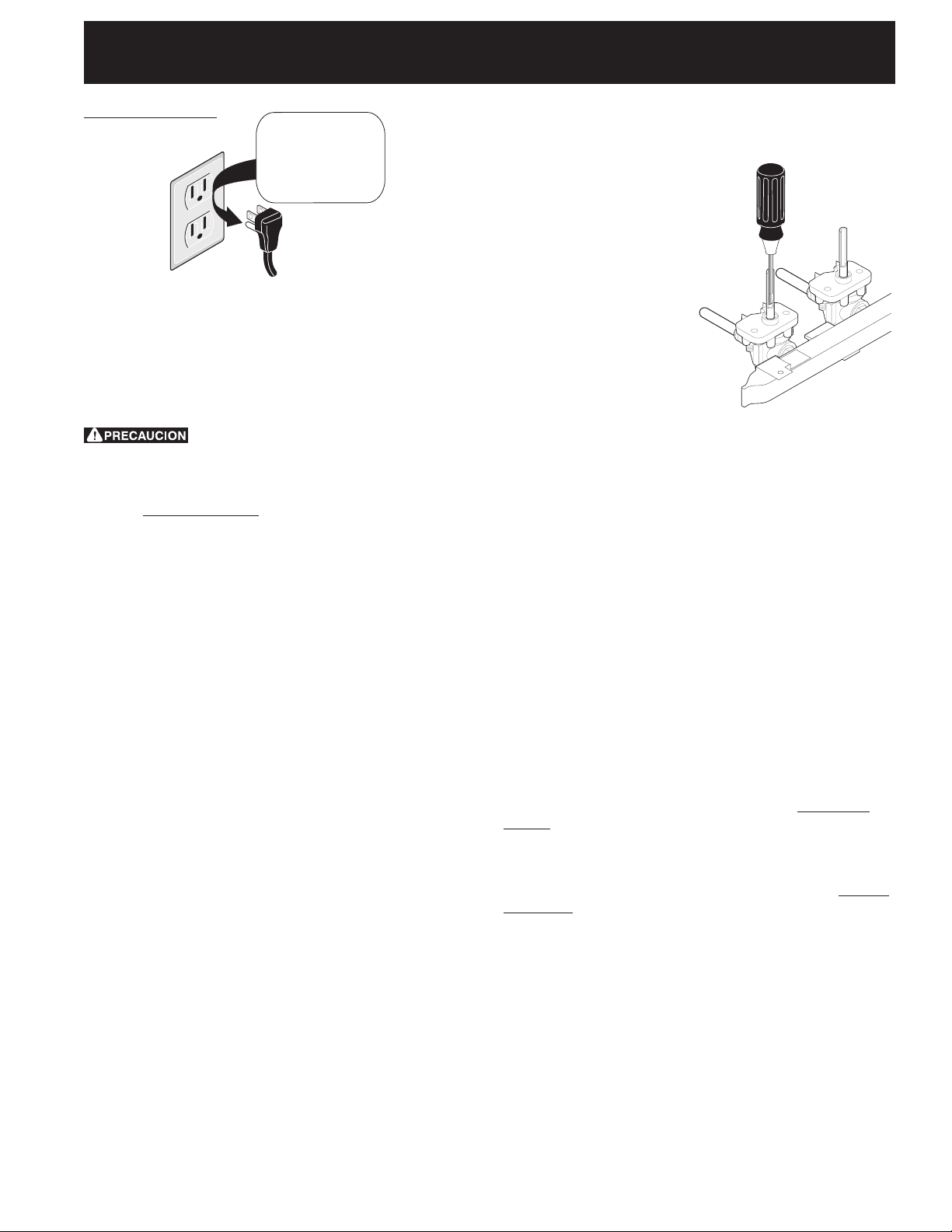

INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS

Método Preferido

No debe, bajo

ninguna circunstancia

cortar o retirar la

tercera pata del cable

de encendido

Enchufe
de pared a
tierra

Cable de encendido

con enchufe de tres

patas a tierra

Figura 7

En caso de encontrarse con un enchufe de pared de dos patas,
es la personal responsabilidad y la obligación del consumidor
reemplazarlo por el enchufe de pared a tierra de tres patas co­rrespondiente.

No debe, bajo ninguna circunstancia cortar o retirar la ter­cera pata (tierra) del cable de encendido

Desconecte el cable del suministro eléctrico

del enchufe de pared antes de reparar la plancha de cocinar.

8.Veriquelaoperación

Refiera al Manual del Usuario que viene con la plancha de cocinar
para las instrucciones de funcionamiento y el mantenimiento y la
limpieza de su plancha de cocinar.

No toque a los quemadores. Pueden estar suficientemente
calientes par causar quemaduras.

1. Quitar las cintas de los quemadores.

2. Abre el suministro eléctrico y la válvula de cierre
principal del gas.

3.Veriquelosdispositivosdeencendido

La manipulación de los dispositivos de encendido eléctrico

debería verificarse tras haber revisado detenidamente la
plancha de cocinar y los conectores del tubo del suministro
de fugas y tras haber conectado la plancha de cocinar al
suministro eléctrico.

Paraoperarenlasuperciedelquemador:

A. Presione y gire la perilla de control hasta LITE. Se

escuchará a un pequeño ruido. Éste es el ruido producido
por el dispositivo de encendido eléctrico cuando enciende
el quemador.

B. Una vez que el quemador está encendido, gire hasta

obtener el tamaño de la llama deseada. No es necesario
ajustar los controles en una marca determinada. Use las
marcas como guía y ajuste la llama según se desea.A.
Desembale las tapas de los quemadores, los calderos de
los quemadores y las bases.

4. Ajuste bajo ("LO") ara la válvula de los quemadores de

supercie(Figura8)

a. Presione y gire el control hasta la posición LITE para prender los

quemadores.

b. Gire rápidamente gire la perilla a la POSICION MAS BAJA.
c. Si el quemador se apaga, reajuste el control a OFF.
d. Retire la perilla del quemador de superficie.
e. Inserte un destornillador fino-aplanado en el orifico del vásta-

go de la válvula e inserte en el tornillo ranurado. El tamaño
de la llama puede aumentarse o disminuirse dándole vuelta al
tornillo. Dé vuelta en sentido opuesto a las manecillas del reloj
para aumentar el tamaño de la llama. Dé vuelta en sentido a
las manecillas del reloj para disminuir la llama. Ajuste la llama

hasta que usted puede dar vuelta rápidamente a la perilla
de la posición LITE a la POSICIÓN MÁS BAJA sin extinguir la
llama. La llama debe ser tan pequeña como sea posible sin
apagarse.

El hueco del

vástago de la

válvula

Figura 8

Nota: El ajuste de la mezcla del aire no se requiere en los quema-

dores de superficie.

Cuando se han realizado todos los sistemas
de conexión

Asegúrese que todos los controlos están en la posición de OFF
(apagado).

Asegúrese que el flujo de combustión y ventilación de aire de la
cocina no están obstruidos

Modeloyubicacióndelnúmerodeserie

La placa de número de serie está ubicada en el lado de abajo de
la caja de quemadores.

Asegúrese de incluir el modelo, número de serie y el número o
letra del lote que se encuentran en la placa, en todo pedido de
partes o solicitud de información acerca de su plancha de cocinar.

La placa de número de serie también indica las especificaciones
de los quemadores, el tipo de combustible y la presión para la
cual fue ajustada la plancha de cocinar en la fábrica.

Antes de llamar al servicio

Lea la sección Lista de Control de Averías en su Manual del
Usuario. Esto le podrá ahorrar tiempo y gastos. Esta lista
incluye ocurrencias comunes que no son el resultado de
defectos de materiales o fabricación de este artefacto.

Lea la garantía y la información sobre el servicio en su Manual
del Usuario para obtener el número de teléfono y la dirreción
del servicio. Por favor llame o escriba si tiene preguntas acerca
de su estufa o necesita repuestos.

15

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

UN INSTALLATEUR QUALIFIÉ DOIT EFFECTUER L'INSTALLATION ET LE SERVICE.

IMPORTANT: CONSERVEZ CES INSTRUCTIONS POUR LES INSPECTEURS LOCAUX.

LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES POUR RÉFÉRENCES ULTÉRIEURES.

Si les instructions de ce manuel ne sont pas suivies à la let­tre, il pourrait en résulter un incendie ou une explosion susceptible de causer des
dommages matériels, des blessures ou même la mort.

POUR VOTRE SÉCURITÉ:
— N’entreposez et n’utilisez pas d’essence ou d’autres produits inflammables à

proximité de cet appareil ou de tout autre appareil.

— QUE FAIRE SI VOUS DÉCELEZ UNE ODEUR DE GAZ:

• Netentezd’allumeraucunappareil.

• N’actionnezaucuninterrupteurélectrique;n’utilisezaucunappareiltéléphonique

de l’édifice.

• Communiquezimmédiatementavecvotrefournisseurdegazenvousservantdu

téléphone d’un voisin. Suivez les instructions que le fournisseur vous donnera.

• S’ilvousestimpossiblederejoindrevotredistributeurdegaz,communiquezavec

le service d’incendie.

— L’installation et l’entretien doivent être effectués par un installateur qualifié, un

service d’entretien ou de réparation accrédité ou le distributeur de gaz.

Dimensions de la plaque de cuisson

30" Min.*

(76.2 cm) Min.*

A

B

pour la certification d’agence applicable.

Appareils installée dans
l'état du Massachusetts:

Dans l'état du Massachusetts,
cet appareil doit être installé
par un plombier ou un
installateur de gaz autorisé
seulement.
Il doit être installé à l'aide
d'un connecteur flexible de (3)
pieds / 36 pouces de long.
Un robinet manuel possédant
une poignée en "T" doit être
installé à la ligne de gaz allant
à cet appareil.

* Minimum de 30" (76.2 cm) pour

armoire non protégée.

Minimum de 24" (61 cm) pour

surface protégée.

Référez-vous à la plaque signalétique

C

Dimensions de découpage pour la plaque de cuisson

F

G

E

H

Figure 1

Dimensions de découpage

B.

Modèle A.

Modèle 30"

Modèle 36"

Toutes les dimensions sont en pouces (cm).
* La dimension F est le dégagement requis sous la plaque de cuisson pour le raccordement au gaz.

NOTE: Un schéma de câblage de la plaque de cuisson est inclus à la fin de ce feuillet.

Seulement certains modèles sont disponibles au Canada.

Imprimé aux États-Unis

30 (76.2) 21½ (54.6) 27/8 (7.3) 265/8 (67.6) 267/8 (68.3) 19 (48.3) 193/8 (49.2) 6.5 (16.5) 2¾ (7) 2¼ (5.7)

36 (91.4) 18 (45.7) 27/8 (7.3) 34¼ (87) 343/8 (87.3) 165/8 (42.2) 16¾ (42.5) 6.5 (16.5) 4¼ (10.8) 3 (7.6)

LargeurC.Profondeur

D. Longueur E. Largeur

Min. Max. Min. Max.

16

D

F.

Profondeur

sous la plaque

de cuisson

P/N 318201489 (0910) Rev. A

Schéma de câblage - pages 23-24

G.

(Min.)H.(Min.)

English – pages 1-8

Español – páginas 9-15

Français – pages 16-23

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

Notes importantes à l’Installateur

1. Lisez toutes les instructions contenues dans les Instruc­tions d’installation avant d’installer la cuisinière.

2. Enlevez tout le matériel d’emballage avant de connec­ter l’alimentation à gaz à la plaque de cuisson.

3. Respectez tous les codes et règlements applicables.

4. N’oubliez pas de laisser ces instructions au consommateur.

5. Note: Pour utilisation de l'appareil à 2000 pieds au-des­sus du niveau de la mer, la puissance des brûleurs doit
être réduite de 4% pour chaque 1000 pieds supplé­mentaires.

Note importante au consommateur

Conservez ces instructions avec le guide de l’utilisateur
pour référence ultérieure.

INSTRUCTIONS DE SÉCURITÉ
IMPORTANTES

Cet appareil doit être installé conformément aux
règlements locaux, ou en leur absence, au code National
de Gaz ANSI Z223.1- dernière édition aux Etats-Unis, ou
aux normes CAN/ACG-B149.1 et CAN/ACG-B149.2 au
Canada.
La conception de cette plaque de cuisson a été
approuvée par American Gas Association (A.G.A.).
Il faut prendre certaines précautions d’usage lors de
l’utilisation de tout appareil fonctionnant au gaz naturel
ou produisant de la chaleur. Vous trouverez celles-ci dans
votre Guide d’utilisateur, lisez-les avec attention.

• Assurez-vous que votre appareil est correctement
installé et mis à la terre par un installateur ou un
technicien d’entretien qualifié.

•Le circuit électrique de cette plaque de cuisson
doit être mis à la terre conformément aux

règlements locaux, ou en leur absence, au code
national de l'électricité ANSI/NFPA no. 70- dernière
édition aux Etats-Unis ou à la norme canadienne
d’électricité, ACNOR C22.1, partie 1, au canada.

• Lors d'une panne de courant électrique, les
brûleurs de surface peuvent être allumés

manuellement;placezuneallumetteallumée

près de la tête du brûleur et tournez lentement
le bouton de commande de surface à la position
LITE. Redoublez de prudence si vous allumez un
brûleur de surface manuellement.

•N’entreposezpasd’objetssusceptiblesd’intéresser

les enfants dans les armoires situées au-dessus de
la cuisinière. Ils risquent de se brûler sérieusement s’ils

tentent de grimper sur l’appareil.

•Évitez de placer des armoires de rangement
au-dessus des brûleurs afin d’éliminer les gestes
inutiles au-dessus de ceux-ci.

•Réglez la flamme du brûleur pour qu’elle ne
dépasse pas le bord de l’ustensile utilisé pour la
cuisson. Une flamme excessive est dangereuse.

•N’utilisezjamaisvotreappareilpourréchauffer

ou chauffer la pièce. L’utilisation prolongée de la
plaque de cuisson sans une ventilation adéquate peut
s’avérer dangereuse.

•Ne gardez pas de produits combustibles,
d’essence et d’autres produits inflammables
à proximité de cet appareil ou de tout autre
appareil. Il pourrait en résulter des explosions ou un

incendie.

électrique durant le branchement des connexions
électriques. À défaut de ce faire il peut en
résulter des blessures graves ou la mort.

17

Il faut couper l'alimentation

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

Dégagement minimum
de 30" (76.2 cm) entre

le haut de la surface de

cuisson et la base de

L'armoire

supérieure ne doit

pas excéder une

profondeur de

13" (33 cm)

La dimension J est

la distance minimum
requise du rebord de

la plaque de cuisson

au mur en matériel

inflammable le plus

proche (du côté

gauche de l'appareil)

18" Min.

(45.7 cm Min.)

24" (61 cm)

A Min.

La Dimension K est la distance

minimum recommandée entre

le rebord arrière de la plaque

de cuisson et le mur en matériel

combustible le plus proche du

dessus du comptoir

Dégagement

distance minimum requise

du rebord de la plaque de
cuisson au mur en matériel
inflammable le plus proche
(du côté droit de l'appareil)

l'armoire en bois ou en

métal non protégée.

Minimum de 24" (61

cm) lorsque la base de

l'armoire en bois ou

en métal est protégée

par un celloderme

retardateur de flammes

d'un minimum de 1/8"

(0.3 cm) recouvert d'une

feuille de métal MSG No.

28, d'acier inoxydable

d'un minimum de 0.015"

(0.04 cm), d'aluminimu

de 0.024" (0.06 cm) ou

de cuivre de 0.020"

(0.05 cm).

La dimension L est la

Pour éliminer les risques
de brûlures ou de feu en allongeant le bras au­dessus des surfaces de cuisson chaudes, évitez
d'installer des armoires au-dessus de la plaque
de cuisson. Si vous devez en installer, il est
possible de réduire le risque en plaçant une hotte
pour cuisinière qui excède horizontalement d'un
minimum de 5" (12.7 cm) la base de l'armoire.

Figure 2 – OUVERTURE DU DÉCOUPAGE DE DESSUS DU COMPTOIR

Cette plaque de cuisson ne permet
pas d'utiliser de tiroirs sous-jacents

car la boîte de brûleur occupe

3" (7.6 cm) au-dessous de la

surface du dessus du comptoir.

MODÈLE J K L

Modèles 30" 6" (15.2 cm) 1¾" (3.8 cm) 4" (10.2 cm)
Modèles 36" 3" (7.6 cm) 3¾" (9.5 cm) 5" (12.7 cm)

18

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

Installation typique d'un four encastré électrique sous le

comptoir et d'une table de cuisson au-dessus

Seulement certains modèles de tables de cuisson peuvent être ins­tallés au-dessus de certains modèles de fours encastrés. Les modèles
approuvés pour être combinés sont identifiés à l'aide d'un numéro
MGF ID et d'un code de produit (Consultez la feuille qui se trouve
dans l'enveloppe de littérature ainsi que le feuillet d'instructions
d'installation de la table de cuisson pour les
dimensions).

Approx. 3”

(7.5 cm)

Pour réduire les ris­ques de blessures
et pour empêcher le
four encastré de bas­culer. Utilisez les
supports de fixation
pour retenir le four
encastré à l'armoire.

208/240 Volt boîte de jonction

pour le four encastré.

G

Découpez une ouverture de 9" X 9" (23 cm X 23
cm), à 2" (5 cm) du côté gauche du plancher pour
la sortie du câble armé de l'appareil vers la boîte de
jonction.

Il faut fermer les côtés de l'habi­tacle par des panneaux de bois
pour isoler l'appareil des armoires
de chaque côté. La hauteur de ces
panneaux doit faire en sorte que
l'installation des modèles de tables
de cuisson au dessus soit possible.

36” Min.
(91.4 cm) Min.

H

F

Utilisez un contre-plaqué de ¾" (1.9
cm) d'épaisseur monté sur deux soli­ves et à égalité avec le coup-de-pied.
La base doit pouvoir supporter 150
lbs (68 kg) pour les modèles 27" et
200 lbs (90 kg) pour les modèles 30".

* Si aucune table de cuisson

n'est directement installée
par-dessus l'unité du four, le
maximum permis au-dessus du
plancher est de 5” (12,7 cm).

4 1/2” (11.5 cm) Max.*

DIMENSIONS L'OUVERTURE (INCHES (CM))

FOUR

ENCASTRÉ

27" (68.6) 24

30" (76.2) 28½" (72.4) 29" (73.7) 23½" (59.7) 27¼" (69.2) 28½" (72.4)

F. LARGEUR G. PROFONDEUR H. HAUTEUR

Min. Max. Min. Min. Max.

7

/8" (63.1) 25¼" (64.1) 23½" (59.7) 27¼" (69.2) 28½" (72.4)

19

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

Installation typique d'une table de cuisson à gaz

au-dessus d'un four encastré installé sous le comptoir

18” Max.
(45.7 cm)

PLAQUE DE CUISSON

Tube en métal flexible pour

conduit d'alimentation en gaz

Armoire

1. Emplacement
de la prise de
courant murale

NOTE: Si aucune

prise de courant n'est
disponible, demandez
à un électricien qualifié
d'en installer une.

Mur de l'armoire gauche

ou mur de séparation

12" (30.5 cm)

8"

(20.3 cm)

10" (25.4 cm)

L'emplacement
recommandé pour
la prise de courant
de 120V avec
contact de mise à
la terre se trouve
sur le mur arrière.

Manchon
évasé

22"

(55.9 cm)

5” Max.

(12.7 cm)

6 ½” Min.

(16.5 cm)

Manchon

évasé

Prise de

120V/60Hz

mise à la terre

Régulateur
de pression

Robinet d'arrêt manuel

(L'accès au robinet d'arrêt

doit être facile)

4” (10.2 cm)

Mur de
droite de
l'armoire

3. Instructions de fixation

Une fois l’appareil installé dans l’ouverture du comptoir,
fixez-le tel qu’indiqué.

Pour la fixation, insérez l’équerre de fixation en plaçant
le côté en retrait de celle-ci dans la fente se trouvant sur
chaque côté de l’élément. Insérez la vis à oreilles à travers
l’équerre de fixation jusqu’à ce qu’elle entre en contact
avec le dessous du comptoir. Serrez jusqu’à ce que l’appa­reil s’enfonce dans son emplacement.

Plaque de cuisson

Comptoir

CL de l'appareil

Figure 3

CL de l'appareil

2. Installation

Insérez la plaque de cuisson dans l'ouverture du
comptoir.

Note: Après l’insertion de la plaque de cuisson dans
l’ouverture du comptoir, assurez-vous que l’appareil
est supporté par le cadre en métal du dessus du
boîtier des brûleurs. La plaque de cuisson ne doit
pas être supportée par le dessus en porcelaine.
Faites attention de ne pas découper une ouverture
trop grande dans le comptoir afin d’éviter que le
dessus en porcelaine soit supportée directement
par le comptoir.

Support de retenu

Vis

Figure 4

4. Fournissez une alimentation en
gaz adéquate

Cette plaque de cuisson a été conçue pour fonctionner au
gaz naturel avec une pression d’admission de 4” (10.2 cm).

Un régulateur de pression est branché en série avec la
rampe à gaz de la plaque de cuisson, et doit rester en
série sur le tuyau d’alimentation.

Pour un fonctionnement normal, la pression intérieure
maximum au régulateur ne doit pas être supérieure à la
pression d'une colonne d'eau (C.E.) de (35.6 cm).

20

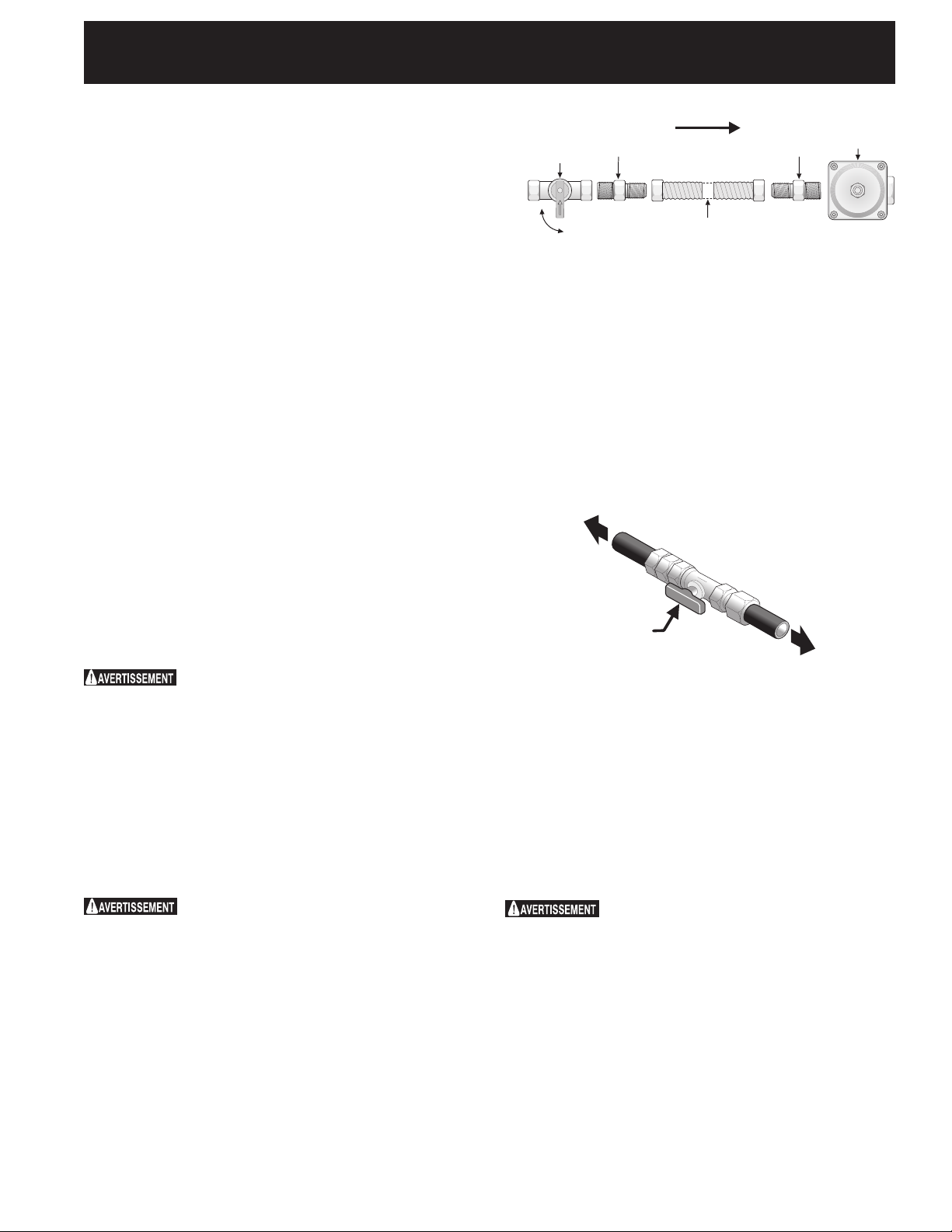

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

Pour vérifier le régulateur, la pression d’admission doit
être supérieure d’au moins 1" (2.5 cm) (ou de 0.25
kPa) à celle du régulateur ajusté à la rampe à gaz. Le
régulateur étant ajusté à 4” (10.2 cm) de pression, la
pression d’admission doit être d’au moins 5” (12.7 cm).

La conduite d’alimentation en gaz branchée à la plaque de
cuisson doit avoir un diamètre de ½” (1.2 cm) à ¾” (1.9 cm).

5. Conversion au gaz de pétrole
liquéfié ou gaz propane

Cet appareil fonctionne au gaz naturel ou au gaz
propane. Il est réglé en usine pour fonctionner au gaz
naturel.

Si vous désirez convertir votre plaque de cuisson au
gaz propane, servez-vous des orifices à débit fixe qui
sont fournies et emballés dans un sac marqué “POUR
CONVERSION AU GAZ PROPANE”; ce sac se trouve dans
l’enveloppe documents contenant le feuillet Instructions
d’installation. Suivre les instructions d'installation se
trouvant dans l’enveloppe qui contient les orifices.

Un installateur qualifié doit effectuer l'installation et
le service, conformément aux instructions du fabricant
et à tous les codes et règlements applicables. Si ces
instructions ne sont pas suivies à la lettre, il pourrait
en résulter de sérieuses blessures corporelles ou des
dommages matériels. L'entreprise d'installation qui
effectue ce travail assume la responsabilité de la
conversion.

Si on n'effectue pas la conversion
appropriée, il pourrait en résulter des blessures
corporelles et des dommages matériels.

Important: Enlevez tout l'emballage et la
documentation de la plaque de cuisson avant de
brancher le gaz et le courant électrique sur celle-ci.

6. Installez le régulateur de Pression

Installez le régulateur de pression avec la flèche qui se
trouve sur le régulateur dans la direction de la plaque de
cuisson et dans une position facilitant l'accès.

Robinet

d'arrêt

manuel

Ouvert

Fermé

Tous les raccords doivent être serrés à la clé.

Utilisez du mastic à joints de tuyaux pur assurer
l'étanchéité des raccords de gaz naturel et de gaz de
pétrole liquéfié. Vérifiez que les tuyaux souples de
raccordement, s'il y en a, ne sont pas tordus.

Le tuyau d'alimentation doit être équipé d'un robinet
d'arrêt approuvé. Ce robinet devrait être situé dans la
même pièce que la plaque de cuisson et à un endroit
permettant de l'ouvrir et de le fermer sans difficulté. Ne
bloquez pas l'accès au robinet d'arrêt. Il sert à allumer ou
à fermer l'alimentation en gaz de l'appareil.

À la
cuisinière

Robinet d'arrêt

Ouvrez le robinet d'arrêt du tuyau d'alimentation de gaz
naturel. Attendez quelques minutes pour permettre au
gaz de se déplacer dans le tuyau d'alimentation.

Vérifiez qu'il n'y ait pas de fuites. La vérification
pour les fuites doit être faite selon les instructions du
manufacturier. Après avoir raccordé l'alimentation en
gaz à la plaque de cuisson, à l'aide d'un manomètre
vérifiez si le système ne fuit pas. Si vous ne disposez pas
d'un manomètre, ouvrez l'alimentation en gaz et utilisez
un liquide détecteur de fuites sur tous les joints et les
raccords.

Circulation du gaz

Joint

Tuyau souple de

raccordement

Figure 5

Figure 6

Régulateur

de pression

Joint

Au tuyau

d'alimentation de

gaz naturel

RISQUE D'INCENDIE. Ne serrez pas trop
les raccords. Le régulateur est fabriqué en alliage moulé.
Un serrage excessif pourrait le fissurer et provoquer une
fuite de gaz susceptible de causer un incendie ou une
explosion.
Raccordez le tuyau souple d'alimentation au régulateur
de pression en respectant l'ordre suivant: 1- robinet
d'arrêt, 2- mamelon de ½", 3- adaptateur de ½", 4­tuyau souple de raccordement, 5- adaptateur de ½", 6­mamelon de ½", régulateur de pression.

RISQUE D'INCENDIE. N'utilisez pas

de flamme nue pour vérifier s'il y a des fuites aux
raccords de gaz naturel. La détection des fuites à l'aide
d'une flamme pourrait provoquer un incendie ou une
explosion.

Si nécessaire, resserrez tous les raccords afin de
prévenir les fuites de gaz dans la plaque de cuisson ou le
tuyau d'alimentation.
Après avoir relié la plaque de cuisson à l'alimentation en
gaz, vérifiez l'alignement des robinets, afin de vous
assurer que le conduit de la rampe à gaz n'a pas été
déplacé.

21

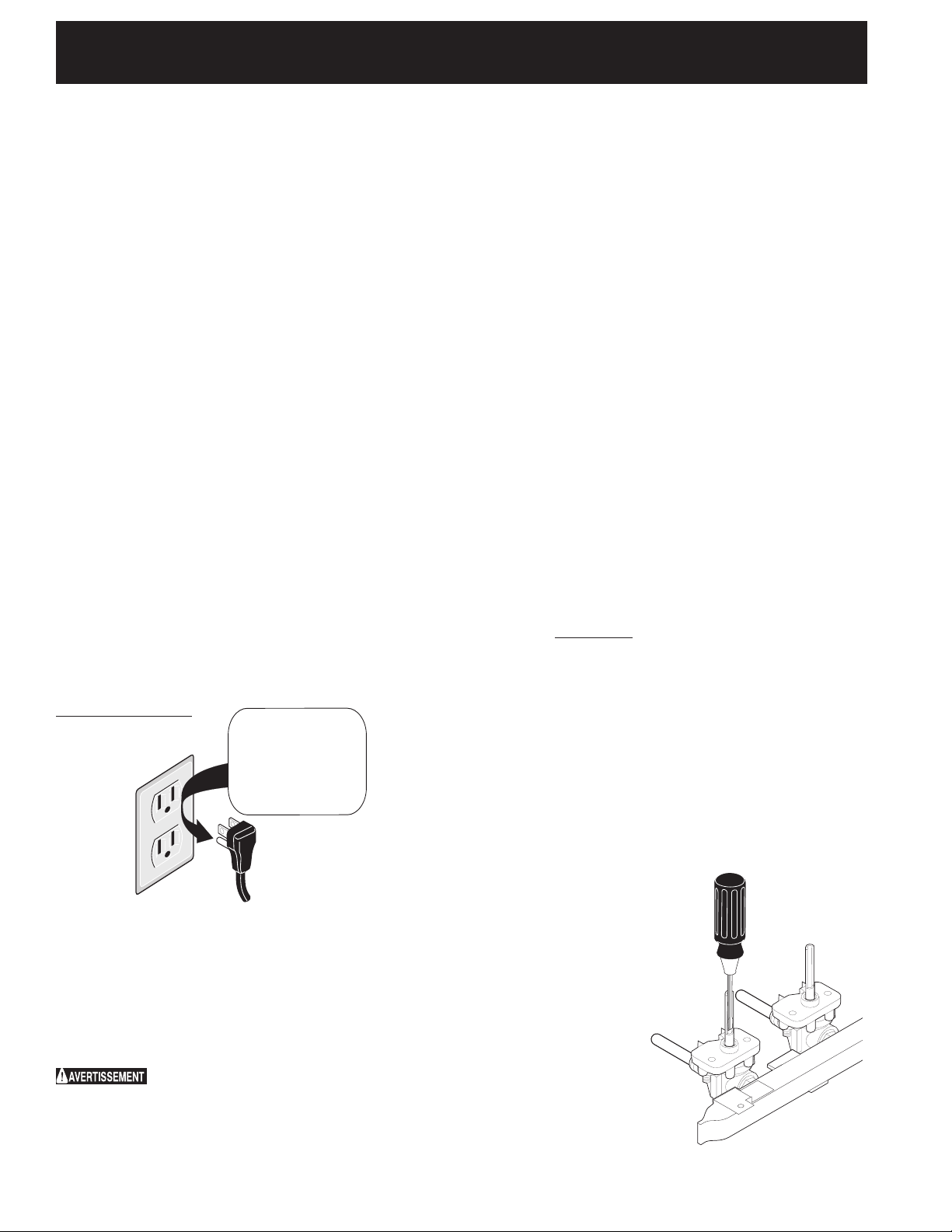

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

Lors de toute vérification de pression du circuit à une
pression supérieure à ½ lb/po2 (3.5 kPa ou 14" C.E.),

débranchez la plaque de cuisson et son robinet
d'arrêt individuel de l'alimentation en gaz.

Lors de toute vérification de pression du circuit
d'alimentation en gaz à une pression inférieure ou égale
à ½ lb/po2 (3.5 kPa ou 14" C.E.), isolez la plaque de
cuisson du réseau d'alimentation en gaz en fermant son
robinet d'arrêt manuel.

7. Branchez le courant électrique à la
plaque de cuisson au gaz

Alimentation en électricité

Circuit de dérivation de 120 volt, 60 Hertz, avec mise
à la terre appropriée, protégé par un disjoncteur de
15 ampères ou un fusible temporisé. N'utilisez pas

de cordon de rallonge pour brancher la plaque de
cuisson.

IMPORTANT Veuillez lire attentivement.
Pour votre propre sécurité, cet appareil doit être

correctement mis à la terre.

Afin de réduire au minimum les risques de chocs
électriques, le cordon d'alimentation de cet appareil est
muni d'une fiche de contact tripolaire (mise à la terre)
enfichable dans une prise de courant murale tripolaire
standard avec mise à la terre (figure 7).
Il est conseillé de faire vérifier la prise de courant murale
et le circuit par un électricien qualifié, afin de s'assurer
que la prise de courant est correctement mise à la terre.

Méthode préférée

Ne jamais couper,
enlever ou mettre

hors circuit la broche

de mise à la terre de

cette fiche.

Assurez-vous que

l'appareil est bien mis à

la terre avant de l'utiliser

Figure 7

8. Vérification de fonctionnement

Référez-vous au Guide de l'utilisateur fourni avec votre
appareil pour le mode de fonctionnement et l'entretien
de votre plaque de cuisson.

1. Retirez le matériau d'embalalge des brûleurs.

2. Branchez l'alimentation en électricité et ouvrez le
robinet principal d'alimentation en gaz.

3. Vérifiez les allumeurs

Il faut vérifier le fonctionnement des allumeurs
électriques après que la plaque de cuisson et les raccords
du tuyau d'alimentation aient été eux-mêmes vérifiés
relativement aux fuites et que la plaque de cuisson ait
été branchée à la prise de courant.

Pour faire fonctionner le brûleur de surface :

A. Enfoncez et tournez la commande à "LITE". Vous

entendrez un petit déclic; c'est le bruit de l'allumeur
électrique qui allume le brûleur.

B. Après l'allumage du brûleur, réglez la flamme à

l'intensité voulue. Les commandes n'ont pas besoin
d'être réglées vis-à-vis d'un repère particulier. Utilisez
les repères comme guide et réglez la flamme au
besoin.

4. Réglez la position LOW des valves régulières (voir

Figure 8):

A. Appuyez et tournez le bouton de commande à LITE

jusqu’à ce que le brûleur s’allume.

B. Tournez rapidement le bouton à la position la plus

basse (LOW).

C. Si le brûleur s’éteint, remettez le bouton à la position

arrêt (OFF).

D. Enlevez le bouton de commande ainsi que l'anneau

décoratif du brûleur de surface.

E. Insérez un tournevis à pointe droite fine dans la tige

creuse du robinet et ensuite dans la tête de la vis.
La hauteur de la flamme peut être augmentée ou
diminuée en tournant la vis. Ajustez la flamme jusqu’à
ce que vous puissiez tourner rapidement le bouton
de LITE à la plus basse position (LOW) sans éteindre
la flamme. Celle-ci devrait être aussi minuscule que
possible sans s’éteindre.

Dans le cas où il n'y a qu'une prise de courant murale
bipolaire standard, il incombe au client de la remplacer
par une prise de courant murale tripolaire correctement
mise à la terre.

Il est strictement interdit de couper ou d'enlever
la troisième tige (mise à la terre) du cordon
d'alimentation.

Débranchez le cordon d'alimentation

électrique de la prise de courant murale avant de réparer
ou de nettoyer la plaque de cuisson.

Note: aucun réglage
du mélange d'air n'est
requis sur cette surface
de cuisson.

22

Axe creux du

robinet

Figure 8

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

Lorsque tous les raccordements sont
terminés

Vérifiez que toutes les commandes sont en position
d'arrêt.

Assurez-vous que la circulation d'air de combustion et de
ventilation à la plaque de cuisson n'est obstruée.

Emplacement du numéro de modèle et de
série

La plaque signalétique est située sous la plaque de
cuisson.

Pour toute commande de pièces ou demande de
renseignements, au sujet de la plaque de cuisson,
assurez-vous de toujours inclure les numéros de modèle
et de série, ainsi que le numéro ou lettre de lot de la
plaque signalétique de votre plaque de cuisson.

Avant d'appeler le service
d'entretien

Consultez la liste des vérifications préventives et les
instructions d'opération dans votre Guide de l'utilisateur.
Vous sauverez probablement du temps et de l'argent.
La liste contient les incidents ordinaires ne résultant pas
de défectuosités dans le matériel ou la fabrication de cet
appareil.

Pour obtenir nos adresse et numéro de téléphone
référez-vous à la garantie et aux renseignements sur les
services d'entretien dans votre Guide de l'utilisateur.
Prière de nous téléphoner ou de nous écrire pour toute
demande d'information au sujet de votre appareil et/ou
si vous désirez commander des pièces.

WIRING DIAGRAM - SCHÉMA DE CÂBLAGE - DIAGRAMA DE LA INSTALACIÓN ALÁMBRICA

(30” Gas Cooktop - Plancha de cocinar a gas modelos de 30 pulgadas - Table de cuisson à gaz 30”)

23

WIRING DIAGRAM - SCHÉMA DE CÂBLAGE - DIAGRAMA DE LA INSTALACIÓN ALÁMBRICA

(36” Gas Cooktop - Plancha de cocinar a gas modelos de 36 pulgadas - Table de cuisson à gaz 36”)
