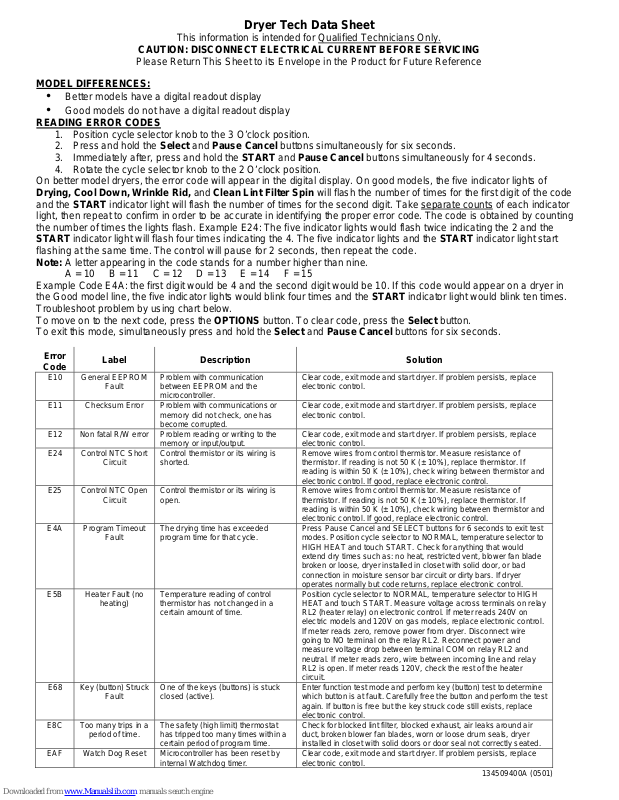

Dryer Tech Data Sheet
This information is intended for Qualified Technicians Only.
CAUTION: DISCONNECT ELECTRICAL CURRENT BEFORE SERVICING
Please Return This Sheet to its Envelope in the Product for Future Reference
MODEL DIFFERENCES:
•
Better models have a digital readout display
•
Good models do not have a digital readout display
READING ERROR CODES
1. Position cycle selector knob to the 3 O’clock position.
2. Press and hold the Select and Pause Cancel buttons simultaneously for six seconds.
3. Immediately after, press and hold the START and Pause Cancel buttons simultaneously for 4 seconds.
4. Rotate the cycle selector knob to the 2 O’clock position.
On better model dryers, the error code will appear in the digital display. On good models, the five indicator lights of
Drying, Cool Down, Wrinkle Rid, and Clean Lint Filter Spin will flash the number of times for the first digit of the code
and the START indicator light will flash the number of times for the second digit. Take
light, then repeat to confirm in order to be accurate in identifying the proper error code. The code is obtained by counting
the number of times the lights flash. Example E24: The five indicator lights would flash twice indicating the 2 and the
START indicator light will flash four times indicating the 4. The five indicator lights and the START indicator light start
flashing at the same time. The control will pause for 2 seconds, then repeat the code.
Note: A letter appearing in the code stands for a number higher than nine.
A = 10 B = 11 C = 12 D = 13 E = 14 F = 15
Example Code E4A: the first digit would be 4 and the second digit would be 10. If this code would appear on a dryer in
the Good model line, the five indicator lights would blink four times and the START indicator light would blink ten times.
Troubleshoot problem by using chart below.
To move on to the next code, press the OPTIONS button. To clear code, press the Select button.
To exit this mode, simultaneously press and hold the Select and Pause Cancel buttons for six seconds.
Error
Code
E10 General EEPROM
E11 Checksum Error Problem with communications or
E12 Non fatal R/W error Problem reading or writing to the
E24 Control NTC Short
E25 Control NTC Open
E4A Program Timeout
E5B Heater Fault (no
E68 Key (button) Struck
E8C Too many trips in a
EAF Watch Dog Reset Microcontroller has been reset by
Label Description Solution
Fault
Circuit
Circuit
Fault
heating)
Fault
period of time.
Problem with communication
between EEPROM and the
microcontroller.
memory did not check, one has
become corrupted.
memory or input/output.
Control thermistor or its wiring is
shorted.
Control thermistor or its wiring is
open.
The drying time has exceeded
program time for that cycle.
Temperature reading of control
thermistor has not changed in a
certain amount of time.
One of the keys (buttons) is stuck
closed (active).
The safety (high limit) thermostat
has tripped too many times within a
certain period of program time.
internal Watchdog timer.
separate counts of each indicator
Clear code, exit mode and start dryer. If problem persists, replace
electronic control.
Clear code, exit mode and start dryer. If problem persists, replace
electronic control.
Clear code, exit mode and start dryer. If problem persists, replace
electronic control.
Remove wires from control thermistor. Measure resistance of
thermistor. If reading is not 50 K (± 10%), replace thermistor. If
reading is within 50 K (± 10%), check wiring between thermistor and
electronic control. If good, replace electronic control.
Remove wires from control thermistor. Measure resistance of
thermistor. If reading is not 50 K (± 10%), replace thermistor. If
reading is within 50 K (± 10%), check wiring between thermistor and
electronic control. If good, replace electronic control.
Press Pause Cancel and SELECT buttons for 6 seconds to exit test
modes. Position cycle selector to NORMAL, temperature selector to
HIGH HEAT and touch START. Check for anything that would
extend dry times such as: no heat, restricted vent, blower fan blade
broken or loose, dryer installed in closet with solid door, or bad
connection in moisture sensor bar circuit or dirty bars. If dryer
operates normally but code returns, replace electronic control.
Position cycle selector to NORMAL, temperature selector to HIGH
HEAT and touch START. Measure voltage across terminals on relay
RL2 (heater relay) on electronic control. If meter reads 240V on
electric models and 120V on gas models, replace electronic control.
If meter reads zero, remove power from dryer. Disconnect wire
going to NO terminal on the relay RL2. Reconnect power and
measure voltage drop between terminal COM on relay RL2 and
neutral. If meter reads zero, wire between incoming line and relay
RL2 is open. If meter reads 120V, check the rest of the heater
circuit.
Enter function test mode and perform key (button) test to determine
which button is at fault. Carefully free the button and perform the test
again. If button is free but the key struck code still exists, replace
electronic control.
Check for blocked lint filter, blocked exhaust, air leaks around air
duct, broken blower fan blades, worn or loose drum seals, dryer
installed in closet with solid doors or door seal not correctly seated.
Clear code, exit mode and start dryer. If problem persists, replace
electronic control.
134509400A (0501)
FUNCTION TEST SEQUENCE
1. Position cycle selector to 12 O’clock position.
2. Press and hold Select and Pause Cancel buttons simultaneously for six seconds.
3. Immediately after, press and hold Pause Cancel and START buttons simultaneously for 4 seconds.
The control will enter test mode, the buzzer will sound 3 times and all LED’S will rapidly flash.
After entering the test mode, the program knob can now be rotated to select the following tests:
12 O’clock: All LED’s will flash.
1 O’clock: Drive motor runs; heat source is on. Drying LED is lit. “H” a nd the control the rmistor reading will toggle back
and forth in the display.**
2 O’clock: Drive motor runs; heat source is off. Cool Down LED is lit and “AF” (Air Fluff) is displayed.
3 O’clock: Drive motor runs; heat source is off. Drying and Cool Down LED’s are lit and numbers appear in the display
showing moisture sensor readings. Opening the door (press in on door switch plunger) and placing a finger
on the both moisture sense bars at the same time will make the numbers decrease. In controls that do not
have a digit display, the More Dry LED should be ON. Opening the door (press in on door switch plunger)
and placing a finger on the both moisture sense bars at the same time will make the Damp LED come on.
4 O’clock: Drive motor runs; heat source is off.
Key test:
a. When the TEMP key is pressed, all the TEMP LED’s should light. If the TEMP selector is the rotary
knob, and the knob is rotated, there should be a key beep with each setting.
b. When the DRYNESS key is pressed, all the dryness level LED’s should light.
c. When the OPTION or Select key is pressed, all the Option LED’s should light.
d. When the START key is pressed, all the cycle status LED’s should light.
e. When the Pause Cancel key is pressed, all the cycle status LED’s should light.
5 O’clock: Drive motor runs; heat source is off. Cool Down LED is lit. Control thermistor reading is displayed.**
6 O’clock: Drive motor runs; heat source is on. Drying LED is lit. Control the rmistor reading is displayed.**
**For models that do not have a digit display, the dryness LED’S are to be used to determine the control thermistor
temperature reading. The number of flashes of the bottom three LED’S will determine the value of the temperature as
follows.
EXAMPLE: Normal flashes 1 time (Normal = HUNDRED’S)
Less Dry flashes 2 times (Less Dry = TEN’S)
Damp flashes 6 times (Damp = ONE’S)
------------------------ ------------------------------
Temperature = 126°
To EXIT
test mode, press and hold the Select and Pause Cancel buttons simultaneously for six seconds or disconnect
power from dryer. Dryer will be reset for regular operation.
134509400A (0501)
Fiche technique De Technologie De Secheuse
Cette information est prévue pour les techniciens qualifiés seulement.
ATTENTION : DÉBRANCHEZ LE COURANT ÉLECTRIQUE AVANT D'ENTRETENIR
svp le retour que cette feuille à son enveloppe dans le produit pour de futures
DIFFÉRENCES MODÈLES :
• De meilleurs modèles ont un affichage numérique d'afficheur.
• Les bons modèles n'ont pas un affichage numérique d'afficheur.
De CODES De DÉFAUT De LECTURE
1. suivant. Placez le sélecteur de cycle aux 3 heures de position.
2. Serrez et tenez le CHOISI ET LA PAUSE (annulation) se boutonne simultanément pendant six secondes.
3. Juste après, serrez et tenez le PAUSE – ANNULATION ET METTEZ EN MARCHE les boutons pendant 6 secondes
4. Tournez le bouton de sélecteur de cycle jusqu aux 2 heures de position. Sur de meilleurs dessiccateurs modèles, l e code d'erreur
apparaîtra dans l'affichage de chiffre. Sur de bons modèles, les cinq voyants de signalisation du séchage, refroidissent, ride
débarrassée, et la rotation propre de filtre de fibre clignotera le nombre de fois po ur le premier chiffre du code et le voyant de
signalisation de DÉBUT clignotera le nombre de fois pour le deuxième chiffre. Les comptes séparés de prise de chaque voyant de
signalisation, répètent alors pour confirmer afin d'être précis en identifiant le code d'erreur appro prié. Le code est obtenu en comptant
le nombre de fois le flash de lumières. Exemple E24: Les cinq voyants de signalisation clignoteraient deux fois indiquants que les 2 et
le voyant de signalisation de DÉBUT clignoteront quatre fois indiquant les 4. Les cinq voyants de signalisation et le voyant de
signalisation de DÉBUT commencent à clignoter en même temps. La commande fera une pause pendant 2 en second lieu, répètent
alors le code. Note: Une lettre apparaissant dans le code représente un nombre plus ha ut que neuf.
A = 10 B = 11 C = 12 D = 13 E = 14 F = 15
Code E4A D'Exemple : le premier chiffre serait 4 et le deuxième chiffre serait 10. Si ce code apparaîtrait sur une sécheuse dans la
bonne ligne modèle, les cinq voyants de signalisation clignoteraient quatre fois et le voyant de signalisation de DÉBUT clignoterait dix
fois. Dépannez le problème en employant le diagramme ci-dessous. Pour passer au prochain code, appuyez sur le bouton d' OPTIONS.
Au code clair, appuyez sur le bouton choisi. Pour annuler ce mode, simultanément appuyer sur et tenir les boutons CHOISIS ET de
PAUSE d'ANNULATION pendant six secondes.
Code D’Erreur Étiquette Description Solution
E10 Défaut Général
E11
E12 Erreur non mortelle
E24 Commandez Le
E25 Commandez Le
E4A Défaut D'Arrêt De
E5B Défaut de
d'EEPROM.
Erreur De Somme
de R/W.
Court circuit de
NTC.
Circuit Ouvert
de NTC.
Programme.
réchauffeur
(aucun chauffage).
Il y a un problème avec les
communications entre l'EEPROM
et le micro.
Il y a un problème avec des
.
communications ou la mémoire n'a
pas vérifié. On est devenu
corrompu.
Il y avait une lecture ou une
écriture de problème à la mémoire
ou à l'I/O.
La thermistance de commande ou
son câblage est court-circuitée
La thermistance de commande ou
son câblage est ouverte
Le temps de séchage a excédé le
temps de programme pour ce
cycle
La lecture de la température de la
thermistance de commande n'a
pas changé dans une certaine
quantité de temps.
.
Code, mode de sortie et sécheuse clairs de début. si l'erreur persiste
remplacez la commande.
Code, mode de sortie et sécheuse clairs de début. si l'erreur persiste
remplacez la commande.
Code, mode de sortie et sécheuse clairs de début. si l'erreur persiste
remplacez la commande.
Enlevez les fils 10% de la sonde de température de commande au panneau
de service. Mesurez la résistance à travers la sonde. Si le mètre n'indique
pas 50.000 +/- remplacez la sonde. Si lecture de compteur s à moins de
10% du contrôle 50.000 le câblage entre la sonde et la commande
électronique. Si le câblage est bon, remplacez la commande électronique
Enlevez les fils (bleus) de la sonde de température de commande au
panneau de service. Mesurez la résistance. à travers la sonde. Si le
mètre n'indique pas 50.000 +/- 10% remplacez la sonde Si le mètre indique
10% du contrôle 50.000 le câblage entre la sonde et la commande
électronique. si le câblage est bon, remplacez la commande électronique.
Annulation de pause de pression et boutons CHOISIS pendant 6 secondes
pour annuler des modes d'essai. Placez le sélecteur de cycle à la
NORMALE, le sélecteur de température à la CHALEUR ÉLEVÉE et le
DÉBUT de contact. Vérifiez tout ce telles que lequel prolongerait des
périodes sèches : l'aucun chaleur, passage restreint, pale de ventilateur de
ventilateur cassée ou ne desserrent, sécheuse installé dans le cabinet avec
la porte pleine, ou connexion mauvaise dans le circuit de barre de sonde
d'humidité ou les barres sales. Si le sécheuse fonctionne normalement mais
des retours de code, remplacez la commande électronique.
Placez le sélecteur de cycle à la NORMALE, le sélecteur de température à
la CHALEUR ÉLEVÉE et le DÉBUT de contact. Mesurez la tension à
travers des bornes sur le relais RL2 (relais de réchauffeur) sur la
commande électronique. Si le mètre indique 240V sur les modèles
électriques et 120V sur des modèles de gaz, remplacez la commande
électronique. Si le mètre indique zéro, coupez la puissance du sécheuse.
Débranchez le fil allant à AUCUNE borne sur le relais RL2. Rebranchez la
chute de tension de puissance et de mesure entre COM de borne sur le
relais RL2 et le neutre. Si le mètre indique zéro, câblez entre la ligne
entrante et le relais RL2 est ouvert. Si le mètre indique 120V, vérifiez le
reste du circuit de réchauffeur.
134509400A (0502)
E68 Défaut frappé par
clef.
E8C Trop de voyages
dans une période.
EAF Remise De Chien
de garde.
Une des clefs est coincée fermée
(actif).
Le thermostat de sûreté (limite
élevée) s'est déclenché trop de
fois avec dans une période.
Le microcontrôleur a été remis à
zéro par le temporisateur de chien
de garde.
Entrez le mode d'essai de fonction et réalisez l'essai principal pour
déterminer quelle clef est fautive. Libérez soigneusement la clef et réalisez
l'essai. Si la clef (partie en plastique) est libre mais en obtenant toujours le
code coincé par clef remplacez la commande électronique.
Vérifiez le filtre bloqué de fibre, passage bloqué. Nettoyez à l'aspirateur les
fuites autour du conduit d'air, pales de ventilateur cassées de ventilateur,
sécheuse installé dans un cabinet avec les portes pleines, joint de porte
n'es pas assis correctement.
Code, mode de sortie et sécheuse clairs de début. si l'erreur persiste
remplacez la commande.
ORDRE D'ESSAI DE FONCTION ;
C'est un essai fonctionnel pour le secheuse. Pour activer ce mode, exécutez les étapes suivantes :
1. Placez le sélecteur de cycle aux 12 heures de position.
2. Serrez et jugez le CHOISI ET FAITES UNE PAUSE D' ANNULATION des boutons simultanément pendant six secondes.
3. Juste après, serrez et tenez le PAUSE - ANNULATION ET METTEZ EN MARCHE les boutons pendant 4 secondes.
La commande entrera le mode d'essai, le vibreur retentira 3 fois et rapidement clignotera à clef.
Après être entré le mode d'essai, le bouton de programme peut maintenant être tourné pour choisir les essais suivants :
12 heures: Tous menés clignoteront
1 heure: Courses de moteur d'entraînement ; la source de chaleur est allumée. Sécher la LED est s'est allumé. "H" et la lecture de
thermistance de commande basculeront dans les deux sens dans l'affichage. * *
2 heures: Courses de moteur d'entraînement ; la source de chaleur est éteinte. Refroidissez vers le bas la LED est allumé et l'"AF"
(duvet d'air) est montré.
3 heures: Courses de moteur d'entraînement ; la source de chaleur est éteinte. De séchage et frais vers le bas menés sont allumés
et les nombres apparaissent dans l'affichage montrant des lectures de sonde d'humidité. L'ouverture de la porte (enfoncez
sur le plongeur de commutateur de porte) et le placement d'un doigt sur les les deux barres de sens d'humidité en même
temps feront la diminution de nombres. Dans les commandes qui n'ont pas un affichage de chiffre, la LED PLUS SÈCHE
devrait être allumée. L'ouverture de la porte (enfoncez sur le plongeur de commutateur de porte) et le placement d'un
doigt sur les les deux barres de sens d'humidité en même temps feront la LED HUMIDE avancer.
4 heures: Courses de moteur d'entraînement ; la source de chaleur est éteinte.
Essai principal :
a. Quand la clef de la température est tout serré la température LED devrait s'allumer. Si le sélecteur de température est
le bouton rotatoire, et le bouton est tourné là devraient être un signal sonore principal avec chaque arrangement.
b. Quand la clef de sécheresse est tout serré le niveau LED de sécheresse devrait s'allumer.
c. Quand l'option ou la clef choisie est tout serré l'option LED devrait s'allumer.
d. Quand la clef de début est tout serré le statut LED de cycle devrait s'allumer.
e. Quand la clef d'arrêt est tout serré le statut LED de cycle devrait s'allumer.
5 heures : Courses de moteur d'entraînement ; la source de chaleur est éteinte. Refroidissez vers le bas la LED est s'est allumé. La
lecture de thermistance de commande est montrée. * *
6 heures : Courses de moteur d'entraînement ; la source de chaleur est allumée. Sécher la LED est s'est allumé. Commandez la
lecture de thermistance est montré. * *
Le ** pour les modèles qui ne font pas montrer un chiffre la sécheresse LED pourrait être employé pour déterminer la lecture de la
temperature de thermistance de commande. Le nombre de clignoté des trois de la volonté LED inférieure déterminent la valeur de la
température comme suit.
EXEMPLE : La normale clignote 1 fois (normale = CENT) ;
Flashes moins secs 2 fois (séchez moins = DIX) ;
L'humidité clignote 6 fois (humidité = SON) ;
La température = 126°
Pour ANNULER le mode d'essai, appuyer sur et tenir les boutons CHOISIS et de PAUSE
D”ANNULATION simultanément pendant six secondes ou démonter la puissance du sécheuse. Le sécheuse sera remis à zéro pour le
régulier d'opération
134509400A (0502)
Hoja De Datos Del Tech Del Secadora
PRECAUCIÓN: DESCONECTE LA CORRIENTE ELÉCTRICA ANTES DE MANTENER;
DIFERENCIAS MODELO:
• Modelos mejores tienen un digital de la exhibición de la lectura.
• Los buenos modelos no tienen una exhibición digital de la lectura.
CÓDIGOS DE ERROR DE LECTURA;
1. Coloque la perilla del selector del ciclo a los 3 hora de la posición.
2. Press y sostienen los botones SELECTOS Y de la PAUSA de la CANCELACIÓN simultáneamente por seis segundos.
3. Immediately después de, la prensa y celebran el COMIENZO Y SE DETIENEN BREVEMENTE los botones de la CANCELACIÓN
simultáneamente por 4 segundos.
4. Rote la perilla del selector del ciclo a los 2 hora de la posición.
En secadores modelo mejores, el código de error aparecerá en la exhibición del dígito. En buenos modelos, las cinco luces de indicador de la
sequedad, se refrescan abajo, arruga librada, y la vuelta limpia del filtro de la pelusa destellará el número de las épocas para el primer dígito del código
y la luz de indicador del COMIENZO destellará el número de las épocas para el segundo dígito. Las cuentas separadas de la toma de cada luz de
indicador, entonces repiten para confirmar para ser exactas en identificar el código de error apropiado. El código es obtenido contando el número de
épocas el flash de las luces. Ejemplo E24: Las cinco luces de indicador destellarían dos veces que indican que destellarán los 2 y la luz de indicador del
COMIENZO cuatro veces que indican los 4. Las cinco luces de indicador y la luz de indicador del COMIENZO comienzan a destellar en el mismo
tiempo. El control se detendrá brevemente por 2 segundos, entonces repite el código. Nota: Una letra que aparece en el código está parada para un
número más arriba de nueve. A = 10 B = 11 C = 12 D = 13 E = 14 F = 15
Código E4A Del Ejemplo: el primer dígito sería 4 y el segundo dígito sería 10. Si este código apareciera en una secadora en la línea de modelo buena,
las cinco luces de indicador centelleo cuatro veces y la luz de indicador del COMIENZO centelleo diez veces. Localice averías el problema usando la
carta abajo. Para moverse encendido al código siguiente, presione el botón de OPCIONES. Al código claro, presione el botón selecto. Para dar salida a
este modo, simultáneamente presionar y para sostener los botones SELECTOS Y de la PAUSA de la CANCELACIÓN por seis segundos.
Código de
Etiqueta Descripción SOLUCIONE
Error
E10 Avería General de
E11 Error De la Suma
E12 Error no fatal de
E24 Controle El
E25 Controle El
E4A Avería Del
E5B Avería del
E68 Avería pulsada
EEPROM
de comprobación
R/W
Cortocircuito de
NTC
Circuito Abierto de
NTC
Descanso Del
Programa
calentador
(ninguna
calefacción)
llave
Esta información se piensa para los técnicos cualificados solamente.
Vuelva por favor esta hoja a su sobre en el producto para la referencia futura.
Hay un problema con las
comunicaciones entre el EEPROM
y el micro.
Hay un problema con
comunicaciones o la memoria no
comprobó. Uno se ha corrompido.
Había una lectura o una escritura
del problema a la memoria o al
I/O.
Se pone en cortocircuito el
termistor del control o su
cableado.
Se abre el termistor del control o
su cableado.
El tiempo de secado ha excedido
el tiempo del programa para ese
ciclo.
La lectura de la temperatura del
termistor del control no ha
cambiado en cierta cantidad de
tiempo.
Una de las llaves se pega cerrada
(activo).
Código, modo de la salida y secador claros del comienzo. Si persiste el
error substituya el control.
Código, modo de la salida y secador claros del comienzo. Si persiste el
error substituya el control.
Código, modo de la salida y secador claros del comienzo. Si persiste el
error substituya el control.
Quite los alambres (azules) del sensor de temperatura del control en el
panel del servicio. Mida la resistencia a través del sensor. Si el metro no
lee 50.000 el +/- 10% substituya el sensor. Si lectura de metro s dentro del
10% del cheque 50.000 el cableado entre el sensor y el control electrónico.
Si el cableado es bueno, substituya el control electrónico.
Quite los alambres (azules) del sensor de temperatura del control en el
panel del servicio. Mida la resistencia a través del sensor. Si el metro no lee
50.000 el +/- 10% substituya el sensor. Si el metro lee el 10% del cheque
50.000 el cableado entre el sensor y el control electrónico. Si el cableado es
bueno, substituya el control electrónico.
Cancelación de la pausa de la prensa y botones SELECTOS por 6
segundos para dar salida a modos de la prueba. Coloque el selector del
ciclo al NORMAL, el selector de temperatura al ALTO CALOR y el
COMIENZO del tacto. Compruebe para saber si hay cualquier cosa tales
como las cuales prolongaría épocas secas: ningún calor, respiradero
restricto, aspa del ventilador del soplador rota o sueltan, secador instalado
en armario con la puerta sólida, o mala conexión en circuito de la barra del
sensor de la humedad o barras sucias. Si el secador funciona normalmente
solamente las vueltas del código, substituya el control electrónico.
Coloque el selector del ciclo al NORMAL, el selector de temperatura al
ALTO CALOR y el COMIENZO del tacto. Mida el voltaje a través de los
terminales en el relais RL2 (relais del calentador) en control electrónico. Si
el metro lee 240V en modelos eléctricos y 120V en modelos del gas,
substituya el control electrónico. Si el metro lee cero, quite la energía del
secador. Desconecte el alambre que va a NINGÚN terminal en el relais
RL2. Vuelva a conectar la caída de voltaje de la energía y de la medida
entre COM del terminal en el relais RL2 y el hilo neutro. Si el metro lee
cero, ate con alambre entre la línea entrante y el relais RL2 está abierto. Si
el metro lee 120V, compruebe el resto del circuito del calentador
Entre en el modo de la prueba de función y realice la prueba dominante
para determinarse qué llave es culpable. Libere cuidadosamente la llave y
realice la prueba. Si la llave (parte plástica) está libre pero todavía
consiguiendo código pegado llave substituya el control electrónico.
.
134509400A (0502)
E8C También muchos
viajes en un
período del tiempo
EAF El perro guardián
reajustó.
El termóstato de seguridad (alto
límite) ha disparado también
muchas veces con en un período
del tiempo
El microcontrolador ha sido
reajustado por el contador de
tiempo del perro guardián.
.
Compruebe para saber si hay el filtro bloqueado de la pelusa, respiradero
bloqueado. Limpie los escapes con la aspiradora alrededor del tubo de aire,
aspas del ventilador rotas del soplador, secador instalado en un armario
con las puertas sólidas, sello de puerta no se asienta correctamente.
Código, modo de la salida y secador claros del comienzo. Si persiste el
error substituya el control.
SECUENCIA DE PRUEBA DE FUNCIÓN
Esto es una prueba funcional para el secador. Para activar este modo, realice los pasos siguientes:
1. Coloque el selector del ciclo a los 12 hora de la posición.
2. Presione y lleve a cabo el CICLO SELECTO Y DETÉNGASE BREVEMENTE los botones (de la cancelación) simultáneamente por seis
segundos.
3. Inmediatamente después de, presione y sostenga el PAUSA – CANCELACIÓN Y ENCIENDA los botones por 4 segundos.
El control entrará en el modo de la prueba, el zumbador sonará 3 veces y rápidamente destellará el de energía de la desconexión del modo de la
prueba.
Después de entrar en el modo de la prueba, la perilla del programa se puede ahora rotar para seleccionar las pruebas siguientes:
las 12: Todos conducidos destellarán los LED.
las 1: Funcionamientos del motor impulsor; la fuente de calor está encendido. Secar el LED es se encendió. "H" y la lectura del termistor del control
accionarán la palanca hacia adelante y hacia atrás en la exhibición. * *
las 2: Funcionamientos del motor impulsor; la fuente de calor está apagada. Refresque abajo el LED se enciende y se exhibe el "AF" (pelusa del aire).
las 3: Funcionamientos del motor impulsor; la fuente de calor está apagada. De sequía y fresco abajo conducidos se encienden y los números
aparecen en la exhibición que demuestra lecturas del sensor de la humedad. Abrir la puerta (clave en el émbolo del interruptor de la puerta) y la
colocación de un dedo en las ambas barras del sentido de la humedad en el mismo tiempo harán la disminución de los números. En los
controles que no tienen una exhibición del dígito, el LED MÁS SECO debe estar ENCENDIDO. Abrir la puerta (clave en el émbolo del
interruptor de la puerta) y la colocación de un dedo en las ambas barras del sentido de la humedad en el mismo tiempo harán que el LED
HÚMEDO se adelanta.
las 4: Funcionamientos del motor impulsor; la fuente de calor está apagada
las 4: Prueba dominante:
a. Cuando la llave de la temperatura es todo el presionado la temperatura LED debe encenderse. Si es el selector de
temperatura la perilla rotatoria, y la perilla se rota allí deben ser una señal sonora dominante con cada ajuste.
b. Cuando la llave de la
sequedad es todo el presionado el nivel LED de la sequedad debe encenderse.
c. Cuando la opción o la llave selecta es todo el
presionado la opción LED debe encenderse.
d. Cuando la llave del comienzo es todo el presionado el estado LED del ciclo debe
encenderse.
.
e. Cuando la llave de la parada es todo el presionado el estado LED del ciclo debe encenderse.
las 5: Funcionamientos del motor impulsor; la fuente de calor está apagada. Refresque abajo el LED está se encendió. Se exhibe la lectura del
termistor del control. * *
las 6: Funcionamientos del motor impulsor; la fuente de calor está encendido. Secar el LED es se encendió. Controle la lectura del termistor se
exhibe. * *
EJEMPLO:
El normal destella 1 vez (normal = CIENTO)
Flashes menos secos 2 veces (seque menos = DIEZ)
La humedad destella 6 veces (humedad = SU)
Temperatura = 126°
PARA DAR SALIDA a modo de la prueba, presionar y sostener los botones SELECTOS y de la PAUSA de la CANCELACIÓN simultáneamente por
seis segundos o desconectar energía del secador. El secador será reajustado para la operación regular.
134509400A (0502)
Loading...
