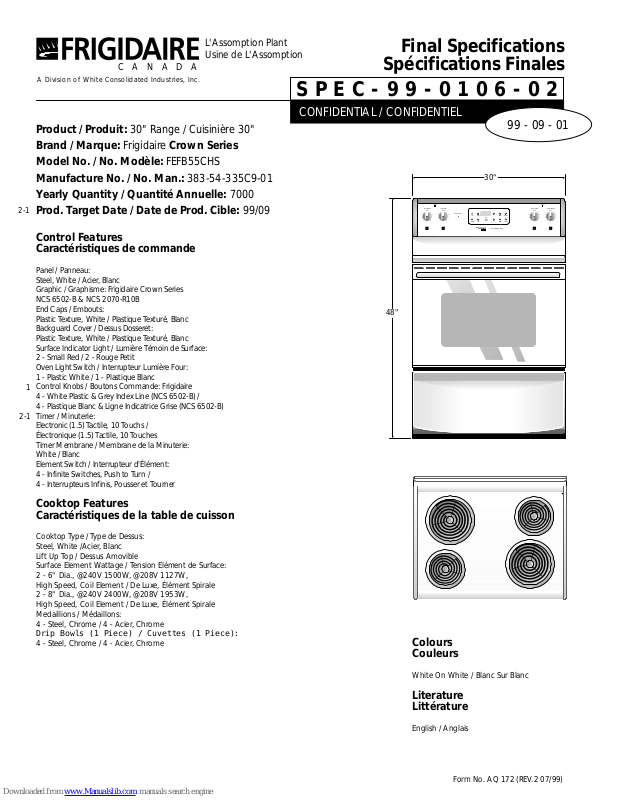

Page 1
L'Assomption Plant
Usine de L'Assomption
C A N A D A
A Division of White Consolidated Industries, Inc.
Product / Produit: 30" Range / Cuisinière 30"
Brand / Marque: Frigidaire Crown Series
Model No. / No. Modèle: FEFB55CHS
Manufacture No. / No. Man.: 383-54-335C9-01
Yearly Quantity / Quantité Annuelle: 7000
2-1
Prod. Target Date / Date de Prod. Cible: 99/09
Control Features
Caractéristiques de commande
Panel / Panneau:
Steel, White / Acier, Blanc
Graphic / Graphisme: Frigidaire Crown Series
NCS 6502-B & NCS 2070-R10B
End Caps / Embouts:
Plastic Texture, White / Plastique Texturé, Blanc
Backguard Cover / Dessus Dosseret:
Plastic Texture, White / Plastique Texturé, Blanc
Surface Indicator Light / Lumière Témoin de Surface:
2 - Small Red / 2 - Rouge Petit
Oven Light Switch / Interrupteur Lumière Four:
1 - Plastic White / 1 - Plastique Blanc
Control Knobs / Boutons Commande: Frigidaire
1
4 - White Plastic & Grey Index Line (NCS 6502-B) /
4 - Plastique Blanc & Ligne Indicatrice Grise (NCS 6502-B)
Timer / Minuterie:
2-1
Electronic (1.5) Tactile, 10 Touchs /
Électronique (1.5) Tactile, 10 Touches
Timer Membrane / Membrane de la Minuterie:
White / Blanc
Element Switch / Interrupteur d'Élément:
4 - Infinite Switches, Push to Turn /
4 - Interrupteurs Infinis, Pousser et Tourner
Final Specifications
Spécifications Finales
S P E C - 9 9 - 0 1 0 6 - 0 2
CONFIDENTIAL / CONFIDENTIEL
99 - 09 - 01
30"
48"
SURFACE
LEFT FRONT LEFT REAR RIGHT REAR RIGHT FRONT
OFF3OFF
OVEN LIGHT
CANCELBAKE
CLOCK BAKE TI ME
3
VARI-BROIL CLEAN
OVEN
PREHEAT
LOCKED
STOP TIMETIMER
ON/OFF
SELF-CLEANING OVEN
SURFACE
OFF3OFF
3
Cooktop Features
Caractéristiques de la table de cuisson
Cooktop Type / Type de Dessus:
Steel, White /Acier, Blanc
Lift Up Top / Dessus Amovible
Surface Element Wattage / Tension Elément de Surface:
2 - 6" Dia., @240V 1500W, @208V 1127W,
High Speed, Coil Element / De Luxe, Élément Spirale
2 - 8" Dia., @240V 2400W, @208V 1953W,
High Speed, Coil Element / De Luxe, Élément Spirale
Medaillions / Médaillons:
4 - Steel, Chrome / 4 - Acier, Chrome
Drip Bowls (1 Piece) / Cuvettes (1 Piece):
4 - Steel, Chrome / 4 - Acier, Chrome
Colours
Couleurs
White On White / Blanc Sur Blanc
Literature
Littérature
English / Anglais
Form No. AQ 172 (REV.2 07/99)
Page 2
S P E C - 9 9 - 0 1 0 6 - 0 2
Oven Features
Caractéristiques du Four
Type / Genre:
Self-Cleaning Oven / Four Autonettoyant
Oven Size / Dimensions du Four:
Height 15 3/4", Depth 17 3/4", Width 22 5/8" /
Hauteur 15 3/4", Profondeur 17 3/4", Largeur 22 5/8"
Oven Finish / Finition du Four:
Marlin Blue Porcelain (H-630) / Porcelaine Bleue (H-630)
Oven Guides / Guide du Four:
4 Positions / 4 Positions
Bake Element Wattage / Tension Elément Cuisson:
3000W @ 240V, 2253W @ 208V Hinge / Avec Charnière
Broil Element Wattage / Tension Elément Grillage:
2750W @ 240V, 2065W @ 208V Hinge / Avec Charnière
Oven Light / Lumière du Four:
Automatic, 40W & Glass Lens / Automatique, 40W & Lentille
Oven Grids / Grilles du Four:
2 - Steel, Chrome Plated / 2 - Acier, Plaqué Chrome
Broiler Pan & Cover / Cuvette & Couvercle:
Steel, Marlin Blue Porcelain (H-630) / Acier, Porcelaine Bleue (H-630)
Storage Drawer Features
Caractéristiques du Tiroir
Front Panel / Panneau Avant:
Steel, White / Acier, Blanc
Interior Body / Structure Intérieure:
Steel, Prepaint Grey (H-211) / Acier, Prépeint Gris (H-211)
2-1
Replacement Model(s)
Modèle(s) de Remplacement
Number(s) / Numéro(s):
N/A
Project Number / Numéro de Projet:
LA-554
CONFIDENTIAL / CONFIDENTIEL
Door Features
Caractéristiques de la Porte
Frameless Door / Porte Vitrifiée Sans Cadre:
White / Blanc
Glass Panel / Panneau de Verre:
White, Ultrasoft Pattern / Blanc, Motif "Ultrasoft"
Side Trims / Moulures Latérales:
Steel, White Vinyl / Acier, Vinyle Blanc
Window Size / Grandeur de la Fenêtre:
Large Window / Grande Fenêtre
Handle (1 Piece) / Poignée (1 Pièce): 3160911
Steel, White / Acier, Blanc
Inner Door / Contre-Porte:
Steel, Marlin Blue Porcelain (H-630) / Acier, Porcelaine Bleue (H-630)
Oven Door Seal / Scellant Pour Porte:
Fiber Glass / Fibre de Verre
Door Latch / Loquet de Porte:
Motorized / Motorisé
General Features
Caractéristiques Générales
Height / Hauteur:
Floor to Highest Point of Backguard 48" /
Du plancher au Plus Haut Point du Dosseret 48"
Depths / Profondeurs:
Extreme Rear to Front of Body Panel 26" /
De L'Arrière au Devant de la Cuisinière 26"
Extreme rear to front of Open Oven Door 45" /
De L'Arrière au Bout de la Porte Ouverte 45"
Carton Size / Dimensions Emballage:
Height 50", Depth 30 1/2", Width 32 1/2" /
Hauteur 50", Profondeur 30 1/2", Largeur 32 1/2"
Voltage Rating / Indice de Voltage:
See Iso Document, AQ 150 / Voir Document Iso, AQ 150
Shipping Weight / Poids Chargement:
See Iso Document, AQ 5 / Voir Document Iso, AQ 5
Side Panels / Panneaux Latéraux:
Steel, White / Acier, Blanc
Leveling Legs / Pattes Ajustables:
4 - Plastic & Steel / 4 - Plastique & Acier
2
Other / Autre
Product Eng. / Ing.de Produit
DateProduct Manager / Directeur de Produit Date
DateProduct Designer / Designer de Produit Date
Form No. AQ 172 (REV.2 07/99)
