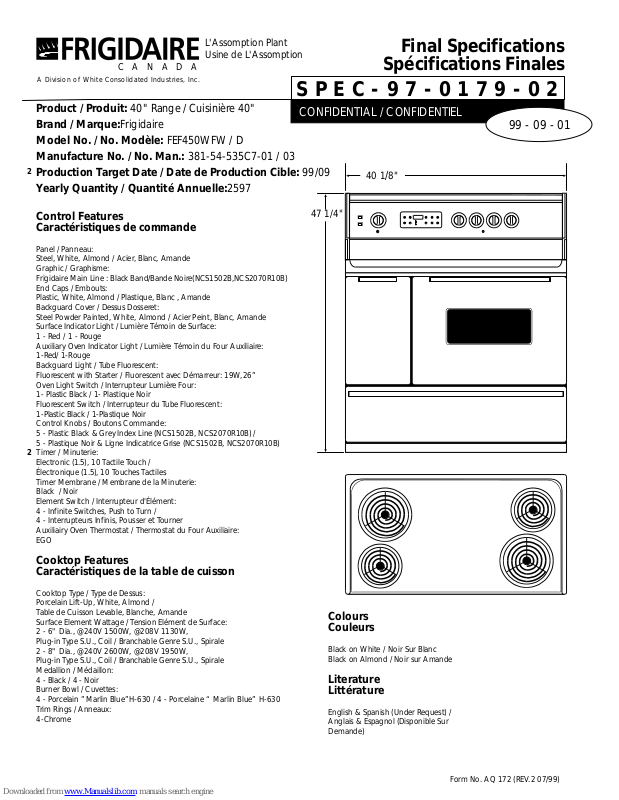

Page 1
L'Assomption Plant
Usine de L'Assomption
C A N A D A
A Division of White Consolidated Industries, Inc.
S P E C - 9 7 - 0 1 7 9 - 0 2
Product / Produit: 40" Range / Cuisinière 40"
Brand / Marque:Frigidaire
Model No. / No. Modèle: FEF450WFW / D
Manufacture No. / No. Man.: 381-54-535C7-01 / 03
2
Production Target Date / Date de Production Cible: 99/09
Yearly Quantity / Quantité Annuelle:2597
CONFIDENTIAL / CONFIDENTIEL
Final Specifications
Spécifications Finales
99 - 09 - 01
40 1/8"
Control Features
Caractéristiques de commande
Panel / Panneau:
Steel, White, Almond / Acier, Blanc, Amande
Graphic / Graphisme:
Frigidaire Main Line : Black Band/Bande Noire(NCS1502B,NCS2070R10B)
End Caps / Embouts:
Plastic, White, Almond / Plastique, Blanc , Amande
Backguard Cover / Dessus Dosseret:
Steel Powder Painted, White, Almond / Acier Peint, Blanc, Amande
Surface Indicator Light / Lumière Témoin de Surface:
1 - Red / 1 - Rouge
Auxiliary Oven Indicator Light / Lumière Témoin du Four Auxiliaire:
1-Red/ 1-Rouge
Backguard Light / Tube Fluorescent:
Fluorescent with Starter / Fluorescent avec Démarreur: 19W,26”
Oven Light Switch / Interrupteur Lumière Four:
1- Plastic Black / 1- Plastique Noir
Fluorescent Switch / Interrupteur du Tube Fluorescent:
1-Plastic Black / 1-Plastique Noir
Control Knobs / Boutons Commande:
5 - Plastic Black & Grey Index Line (NCS1502B, NCS2070R10B) /
5 - Plastique Noir & Ligne Indicatrice Grise (NCS1502B, NCS2070R10B)
Timer / Minuterie:
2
Electronic (1.5), 10 Tactile Touch /
Électronique (1.5), 10 Touches Tactiles
Timer Membrane / Membrane de la Minuterie:
Black / Noir
Element Switch / Interrupteur d'Élément:
4 - Infinite Switches, Push to Turn /
4 - Interrupteurs Infinis, Pousser et Tourner
Auxiliairy Oven Thermostat / Thermostat du Four Auxiliaire:
EGO
47 1/4"
Cooktop Features
Caractéristiques de la table de cuisson
Cooktop Type / Type de Dessus:
Porcelain Lift-Up, White, Almond /
Table de Cuisson Levable, Blanche, Amande
Surface Element Wattage / Tension Elément de Surface:
2 - 6" Dia., @240V 1500W, @208V 1130W,
Plug-in Type S.U., Coil / Branchable Genre S.U., Spirale
2 - 8" Dia., @240V 2600W, @208V 1950W,
Plug-in Type S.U., Coil / Branchable Genre S.U., Spirale
Medallion / Médaillon:
4 - Black / 4 - Noir
Burner Bowl / Cuvettes:
4 - Porcelain ”Marlin Blue”H-630 / 4 - Porcelaine “ Marlin Blue” H-630
Trim Rings / Anneaux:
4-Chrome
Colours
Couleurs
Black on White / Noir Sur Blanc
Black on Almond / Noir sur Amande
Literature
Littérature
English & Spanish (Under Request) /
Anglais & Espagnol (Disponible Sur
Demande)
Form No. AQ 172 (REV.2 07/99)
Page 2
S P E C - 9 7 - 0 1 7 9 - 0 2
Main Oven Features
Caractéristiques du Four Principal
Type / Genre:
Self-Clean Oven / Four Autonettoyant
Oven Size / Dimensions du Four:
Width 22 5/8", Height 15 7/8", Depth 18 1/8" /
Largeur 22 5/8", Hauteur 15 7/8", Profondeur 18 1/8 "
Wattage / Tension
Fixed Broil Unit,2750W @ 240V, 2065W @ 208V, 6 Pass /
Élément de Grillage Fixe, 2750W @ 240V, 2065W @ 208V, 6 Espacements
Lift-Up Bake Unit, 3000W @ 240V, 2253W @ 208V,Lift Up /
Élément de Cuisson Retractable, 3000W @ 240V, 2253W @ 208V, Levable
Oven Finish / Finition du Four:
“Marlin Blue”Porcelain(H-630) / Porcelaine “Marlin Blue”(H-630)
Oven Guides / Guide du Four:
4 Positions / 4 Positions
Oven Light / Lumière du Four:
40W & Glass Lens / 40W & Lentille
Oven Grids / Grilles du Four:
2 - Steel, Chrome Nickel Plated, (Regular) / 2 - Acier, Plaqué Chrome (Régulière)
Broiler Pan & Cover / Cuvette & Couvercle:
“Marlin Blue”Porcelain(H-630) / Porcelaine “Marlin Blue”(H-630)
Oven Vent tube / Orifice de Ventilation du Four:
Located at Right Rear Burner Bowl / Situé sous L`Élément Arrière Droit
Heat Distribution / Distribution Chaleur:
Bake / Cuisson: Top Assist
Broil:240V Broil Element / Grillage:240V Élément de Grillage
Timed Bake: 240V Bake Element / Cuisson Minutée:240V, Élément de Cuisson
Clean: 240V, Bake Element / Nettoyage: 240V, Élément de Cuisson
Auxiliary Oven Features
Caractéristiques du Four Auxiliaire
Type / Genre:
Regular / Régulier
Oven Size / Dimensions du Four:
Height 16", Depth 19 1/2", Width 9 9/16" /
Hauteur 16", Profondeur 19 1/2", Largeur 9 9/16"
Wattage / Tension
Broil Element,1500W @ 240V, 1130W @ 208V /
Élément de Grillage , 1500W @ 240V, 1130W @ 208V
Bake Element, 1500W @ 240V, 1130W @ 208V /
Élément de Cuisson , 1500W @ 240V, 1130W @ 208V
Oven Guide / Guide du Four:
4 Positions / 4 Positions
Oven Grid / Grille du Four:
1 -Steel, Chrome Nickel Plated, (Regular) / 1 - Acier, Plaqué Chrome (Régulière)
Broiler Pan & Cover / Cuvette & Couvercle:
Aluminum / Aluminium
Oven Vent tube / Orifice de Ventilation du Four:
Located at Left Rear Burner Bowl / Situé sous L`Élément Arrière Gauche
Heat Distribution / Distribution Chaleur:
Bake: 240V Bake Element / Cuisson:240V, Élément de Cuisson
Broil:240V Broil Element / Grillage:240V Élément de Grillage
2
Replacement Model
Modèle de Remplacement
Model / Modèle:
N/A
Project No. / Project n°:
LA-554
CONFIDENTIAL / CONFIDENTIEL
Both Ovens Door Features
Caractéristiques des deux Portes du Four
Oven Door / Porte de Four:
Powder Paint, White, Almond / Porte Acier, Blanche, Amande
Window Size / Grandeur de la Fenêtre:
Regular,Black Glass / Régulier, Verre Noir
Handle Spacer / Entretoises Poignée:
Black Plastic / Plastique Noir
Handle / Poignée:
Black Vinyl Towel Bar / Barre en Vinyle Noir
Handle End Cap / Embouts de la Poignée
Brigth Chrome / Chrome Brillant
Inner Door / Contre-Porte:
Porcelain "Marlin Blue" H-630 / Porcelaine "Marlin Blue" H-630
Oven Door Seal / Scellant Pour Porte:
Main Oven: Fiber Glass S.S. Wire Mesh / Four Principal: Fibre de Verre, Fil
d'acier Inoxidable
Auxiliary Oven : Silicon / Four Auxiliaire: Silicone
Main Oven Door Latch / Loquet de la Porte du Four Principal:
Motorized / Motorisé
General Features
Caractéristiques Générales
Height / Hauteur:
Floor to Bottom of Main Top 34 5/8" /
Du Plancher au Bas de la Table de Cuisson 34 5/8"
Floor to Highest Point of Main Top 36"
Du Plancher au Plus Haut Point de la Table de Cuisson 36"
Depths / Profondeurs:
Extreme Rear to Front of Body Panel 25 1/2" /
De L'Arrière au Devant de la Cuisinière 25 1/2"
Extreme Rear to Front Edge of Extreme Protrusion 27 3/8" /
De L'Extérieur Arrière au Bord Avant le Plus Long 27 3/8"
Carton Size / Dimensions Emballage:
Height 49", Depth 30 1/4", Width 43 1/4" /
Hauteur 49", Profondeur 30 1/4", Largeur 43 1/4"
Shipping Weight / Poids Chargement:
Approximatly 224 Pounds / Environ 224 Lbs
Voltage Rating / Indice de Voltage:
120 / 240V 12.9KW, 120 / 208V 9.7KW, 60 Hz
Agencies Listing / Agences D'Enregistrement:
UL
Insulation Top / Panneau Ramasse Gouttes:
"Marlin Blue" Porcelain (H-630) / Porcelaine "Marlin Blue" (H-630)
Side Panels / Panneaux Latéraux:
White, Almond Paint / Peint Blanc, Amande
Leveling Legs / Pattes Ajustables:
4 - Plastic & Steel / 4 - Plastique & Acier
Drawer
Tiroir
Front Panel / Panneau Avant:
Steel, Paint White, Almond / Acier, Peint Blanc, Amande
Handle / Poignée:
Brush Chrome / Chrome Brossé
2
Other / Autre
Product Eng. / Ing.de Produit
DateProduct Manager / Directeur de Produit Date
DateProduct Designer / Designer de Produit Date
Form No. AQ 172 (REV.2 07/99)
