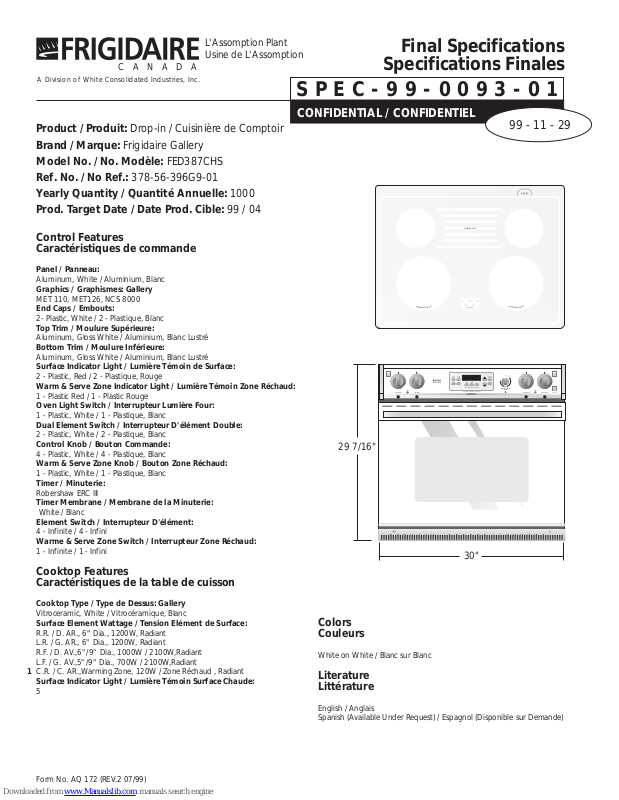

Page 1
L'Assomption Plant
Usine de L'Assomption
CANADA
A Division of White Consolidated Industries, Inc.
Product / Produit: Drop-in / Cuisinière de Comptoir
Brand / Marque: Frigidaire Gallery
Model No. / No. Modèle: FED387CHS
Ref. No. / No Ref.: 378-56-396G9-01
Yearly Quantity / Quantité Annuelle: 1000
Prod. Target Date / Date Prod. Cible: 99 / 04
Control Features
Caractéristiques de commande
Panel / Panneau:
Aluminum, White / Aluminium, Blanc
Graphics / Graphismes: Gallery
MET 110, MET126, NCS 8000
End Caps / Embouts:
2- Plastic, White / 2 - Plastique, Blanc
Top Trim / Moulure Supérieure:
Aluminum, Gloss White / Aluminium, Blanc Lustré
Bottom Trim / Moulure Inférieure:
Aluminum, Gloss White / Aluminium, Blanc Lustré
Surface Indicator Light / Lumière Témoin de Surface:
2 - Plastic, Red / 2 - Plastique, Rouge
Warm & Serve Zone Indicator Light / Lumière Témoin Zone Réchaud:
1 - Plastic Red / 1 - Plastic Rouge
Oven Light Switch / Interrupteur Lumière Four:
1 - Plastic, White / 1 - Plastique, Blanc
Dual Element Switch / Interrupteur D'élément Double:
2 - Plastic, White / 2 - Plastique, Blanc
Control Knob / Bouton Commande:
4 - Plastic, White / 4 - Plastique, Blanc
Warm & Serve Zone Knob / Bouton Zone Réchaud:
1 - Plastic, White / 1 - Plastique, Blanc
Timer / Minuterie:
Robershaw ERC III
Timer Membrane / Membrane de la Minuterie:
White / Blanc
Element Switch / Interrupteur D'élément:
4 - Infinite / 4 - Infini
Warme & Serve Zone Switch / Interrupteur Zone Réchaud:
1 - Infinite / 1 - Infini
Cooktop Features
Caractéristiques de la table de cuisson
Final Specifications
Specifications Finales
SPEC-99-0093-01
CONFIDENTIAL / CONFIDENTIEL
99 - 11 - 29

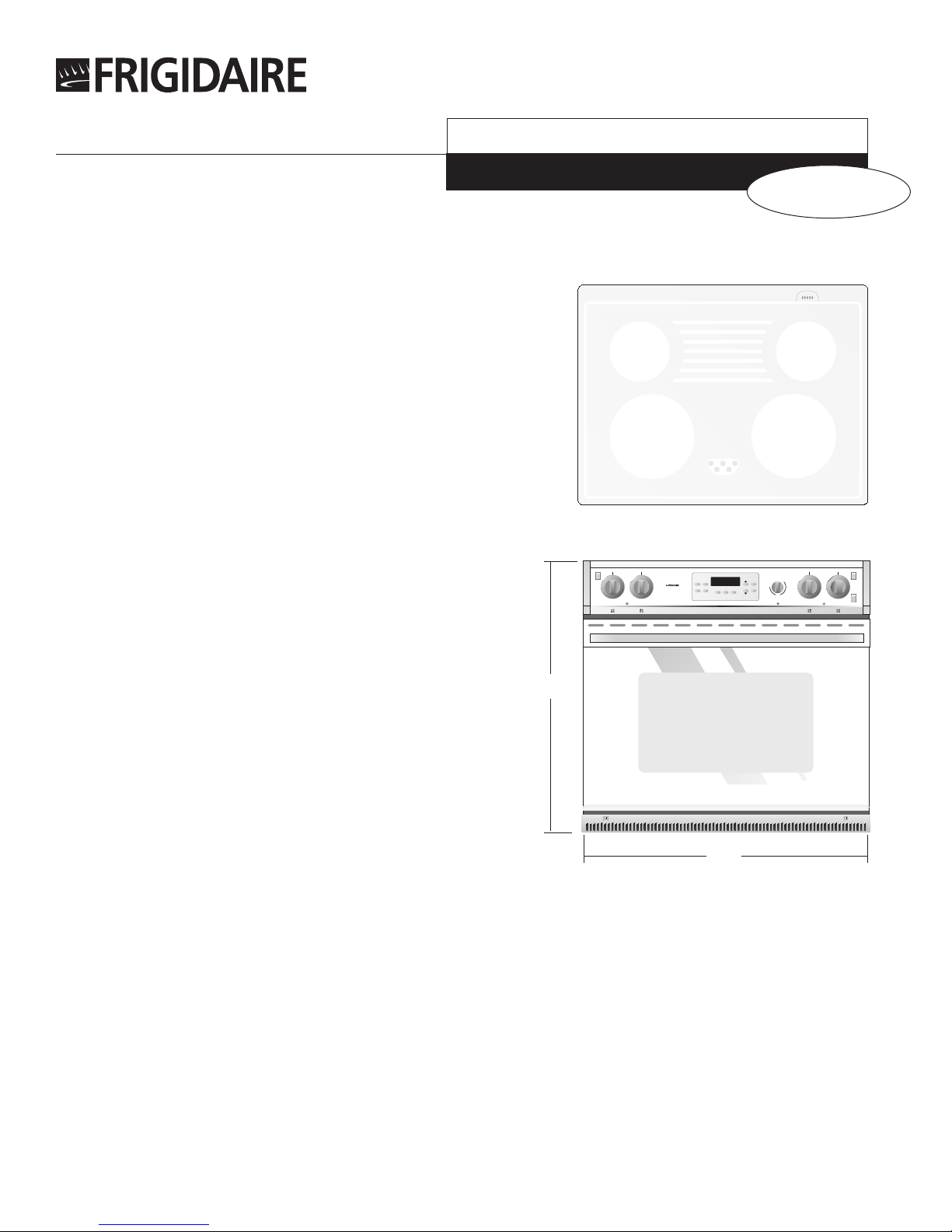

WARMING ZONE
E
T
X
P
N
A
E
N
M
D
E
L
A
E
B
L
E
OFF
HI
TIMER
ON/OFF
LO
CANCECLEAN BROIL
MED
WARM & SERVE
ZONE
SURFACE
OVEN LIGHT
RIGHT REAR RIGHT FRONT
29 7/16"
SURFACE
LEFT FRONT LEFT REAR
E
T
X
P
N
A
E
N
M
D
E
L
A
E
B
L
E
Gallery
PREHEAT
BAKE
TEMP
DUAL RADIANT BAKING AND ROASTING
HOT SURFACE
BAKE
STOP
TIME
TIME
SELF-CLEANING CONVECTION OVEN
CLOCK
30"
Cooktop Type / Type de Dessus: Gallery
Vitroceramic, White / Vitrocéramique, Blanc
Surface Element Wattage / Tension Elément de Surface:
R.R. / D. AR., 6" Dia., 1200W, Radiant
L.R. / G. AR., 6" Dia., 1200W, Radiant
R.F. / D. AV.,6"/9" Dia., 1000W / 2100W,Radiant
L.F. / G. AV .,5"/9" Dia., 700W / 2100W,Radiant
1
C.R. / C. AR.,Warming Zone, 120W / Zone Réchaud , Radiant
Surface Indicator Light / Lumière Témoin Surface Chaude:
5
Form No. AQ 172 (REV.2 07/99)
Colors
Couleurs
White on White / Blanc sur Blanc
Literature
Littérature
English / Anglais
Spanish (Available Under Request) / Espagnol (Disponible sur Demande)
Page 2
SPEC-99-0093-01
Oven Features
Caractéristiques du Four
Main Oven Size / Dimensions du Four Principal:
Width 22 5/8", Height 15 3/4", Depth 17 3/4" /
Largeur 22 5/8", Hauteur 15 3/4", Profondeur 17 3/4"
Type / Genre:
Self-Cleaning Convection / Auto-Nettoyant Convection
Wattage Bake Element / Tension Elément Cuisson:
3000w @ 240v - 2253w @ 208v Lift up / Levable
Wattage Broil Element / Tension Elément Grillage:
2750w @ 240v - 2065w @ 208v 6 Pass / 6 Passage
Oven Finish / Finition du Four:
Porcelain Marlin Blue / Porcelaine Marlin Blue
Oven Guides / Guide du Four:
4 Rack Positions / 4 Positions de Tablette
Oven Racks / Tablettes du Four:
3 Regular / 3 Régulier
Roasting Racks / Tablettes de Rôtissage:
1 Regular / 1 Régulier
Broiler Pan / Cuvette:
Porcelain Marlin Blue / Porcelaine Marlin Blue
Broiler Pan Cover / Couvercle Cuvette:
Porcelain Marlin Blue / Porcelaine Marlin Blue
Oven Light / Lumière du Four:
40W With Lens / 40W avec Lentille
Convection Heat / Chaleur Convection:
Convection without Element / Sans Element de Convection
Catalist Filter / Filtre Catalyseur:
Located in oven vent tube / Situé dans le Tube de Ventilation du Four
Oven Vent Tube / Tube de Ventilation du Four:
Located at Right Rear / Situé à L'arrière Droit
Replacement Model(s)
Modèle(s) de Remplacement
Number(s) / Numéro(s):
FED387CFS
Project Number / Numéro de Projet:
LA-454
CONFIDENTIAL / CONFIDENTIEL
Door Features
Caractéristiques de la Porte
Frameless Door / Porte Vitrifié sans Cadre:
Glass, White / Verre, Blanc
Door Side Trim / Moulure de Côté:
Vinyl, White / Vinyle, Blanc
Window Size / Grandeur de la fenêtre:
Large / Grand
Handle Back up Trim / Moulure de Poignée:
Paint Steel, White / Acier Peint, Blanc
Inner Door / Contre-Porte:
Porcelain Marlin Blue / Porcelaine Marlin Blue
Oven Door Seal / Scellant Pour Porte:
Fiber Glass / Fibre de Verre
Handle (one Piece) / Poignée (Une Pièce):
Towel Bar, White / Barre, Blanc
Door Latch / Loquet de Porte:
Motorized / Motorisé
General Features
Caractéristiques Générales
Depths / Profondeurs:
Extreme rear to front of body panel 26 1/4 /
De L'extérieur Arrière à L'avant du Panneau du Châssis 26 1/4
Extreme rear to front Edge of Extreme Protrusion 28 /
De L'extérieur Arrière au Bord Avant le Plus Long 28
Extreme rear to front of Open Oven Door 44 7/8 /
De L'Arrière au Bout de la Porte Ouverte 44 7/8
Height / Hauteur:
Floor to Highest Point of Main Top 36 1/16 /
Du plancher au Plus Haut Point de la Table de Cuisson 36 1/16
Cut out Sizes / Dimensions des Ouvertures:
See Installation Instructions Sheet / Voir Feuillet du Mode D’Installation
Voltage Rating / Indice de Voltage:
See Iso Document, AQ 150 / Voir Document Iso, AQ 150
Shipping Weight / Poids Chargement:
See Iso Document, AQ 5 / Voir Document Iso, AQ 5
Carton Size / Dimensions Emballage:
Width 33", Height 38 1/4", Depth 31" /
Largeur 33", Hauteur 38 1/4", Profondeur 31"
Trim Oven Front / Moulure Avant du Four:
Steel Paint White / Acier Peint Blanc
2
Form No. AQ 172 (REV.2 07/99)
Other / Autre
Product Eng. / Ing.de Produit
DateProduct Manager / Directeur de Produit Date
DateProduct Designer / Designer de Produit Date
