Frigidaire GLED388DBB, GLED388DQB, FED367DBB, FED367DQB, GLED388DSB Installation Instructions Manual

INSTALLATION AND SERVICE MUST BE PERFORMED BY

A QUALIFIED INSTALLER.

IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.

READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

Shave Raised Edge To
Clear 31 1/2" (81 cm)

Wide ( ooktop Rirn.

1-V2" Max.

(3.8 cm Max.)

Locate
Cabinet Doors

1" Min. from
Cut-Out
Opening

NOTE: For

29" (73.7 cm)
cutout wide opening,_

you must call for optional
side panels and clear wide
cooktop rim as shown on
page 4. Grounded Junction Box

in adjoining cabinet

Do not pinch the power supply cord between the range
and the wall.

Do not seal the range to the side cabinets.
*NOTE: Allow at least 20" (50.1 cm) clearance for door

depth when it is open.

\

24" Min.

(61 cm Min.)

Smoothtop Models

o _

48" (122_

Armored Cable_

NOTE: Two sets of holes are provided
under anti-tip bracket. Bracket is
attached in the upper hole position at

the factory.

AI Cutout Width B. Cutout Depth C.Height of

(According to front , Cutout

of Cabinet)

30_+1/16" 21 3/4" (55.2 cm) rain 29" (73.7 cm)

(76.2 _+0.15 cm) 22 1/8" (56.2 cm) max

**NOTE: 24" (61 cm) minimum clearance between the
cooktop and the bottom of the cabinet when the bottom
of wood or metal cabinet is protected by not lessthan 1/
4" (0.64 cm) flame retardant millboard covered with not
less than No. 28 MSG sheet metal, 0.015" (0.4 mm)
stainless steel, 0.024" (0.6 ram) aluminum, or 0.020" (0.5
ram) copper.

30" (76.2 cm) minimum clearance when the cabinet is

unprotected. 22 7/8"*

(58.1 cm)rain.

23 1/4"*

(59.05 cm) max. I

I

FRONT

OF

CABINET

_, 1 1/8"

(2.86 cm)

BRe_

* For cutouts below 22 7/8", appliance

will slightly show out of the cabinet.

Figure 1

28 5116"

(71.9 cm)

1 5/16"

cm)

21

29-3/8"

(74.6 cm)

P/N 318201608 (0311) Rev. B

English - pages 1-6

Espanol - p_iginas 7-12

Important Notes to the Installer

1. Readall instructions contained in these installation
instructions before installing range.

2. Remove all packing material from the oven before
connecting the electrical supply to the range.

3. Observe all governing codes and ordinances.

4. Be sure to leave these instructions with the consumer.

5. Oven door may be removed to facilitate installation.

6. Do not lift the range by the door handle.

Important Note to the Consumer
Keep these instructions with your owner's guide for future

reference.

IMPORTANT SAFETY

INSTRUCTIONS

• Be sure your range is installed and grounded

properly by a qualified installer or service

technician.

• This range must be electrically grounded in

accordance with local codes or, in their absence,
with the National Electrical Code ANSI/NFPA No.

70--latest edition.

• The installation of appliances designed for

manufactured (mobile) home installation must conform
with Manufactured Home Construction and Safety
Standard, title 24CFR, part 3280 [Formerly the Federal
Standard for Mobile Home Construction and Safety,
title 24, HUD (part 280)] or when such standard is not
applicable, the Standard for Manufactured Home
Installation 1982 (Manufactured Home Sites,
Communities and Setups), ANSI Z225.1/NFPA 501A-
latest edition, or with local codes.

• Make sure the wall coverings around the range

can withstand the heat generated by the range.

• All ranges can tip.

• Injuryto personscould result.

• Install anti-tip device packed with range.

@

To reduce the risk of

tipping of the range, the range must be
secured by properly installed anti-tip screws,
for models with coil elements. They are
located in a plastic bag in the oven.For smoothtop models, the

anti-tip bracket located at the rear of the range fits under the
countertop and prevents range from tipping. Failure to install
the anti-tip screws will allow the range to tip over if excessive
weight is placed on an open door or if a child climbs upon it.
Serious injury might result from spilled hot liquids or from the
range itself.

Before installing the range in an area covered
with linoleum or any other synthetic floor
covering, make sure the floor covering can

withstand heat at least 90°F above room
temperature without shrinking, warping or

discoloring. Do not install the range over carpeting
unless you place an insulating pad or sheet of 1/4"
thick plywood between the range and carpeting.

Never leave children alone or

unattended in the area where an appliance is in use.
As children grow, teach them the proper, safe use of all

appliances. Never leave the oven door open when the
range is unattended.

Stepping, leaning or sitting on the

door of this range can result in serious injuries and
can also cause damage to the range.

• Do not store items of interest to children in the
cabinets above the range. Children could be seriously

burned climbing on the range to reach items.

• To eliminate the need to reach over the surface
units, cabinet storage space above the units

should be avoided.

• Do not use the oven as a storage space. This
creates a potentially hazardous situation.

• Never use your range for warming or heating the
room. Prolonged use of the range without adequate
ventilation can be dangerous.

• Do not store or use gasoline or other flammable
vapors and liquids near this or any other
appliance. Explosions or fires could result.

• Reset all controls to the "off" position after using
a programmable timing operation.

FOR MODELS WITH SELF-CLEAN FEATURE:

• Remove broiler pan, food and other utensils
before self-cleaning the oven. Wipe up excess
spillage. Follow the precleaning instructions in the Use

and Care Guide.

l Electrical Requirements

This appliance must be supplied with the proper voltage
and frequency, and connected to an individual, properly

grounded branch circuit, protected by a circuit breaker or
fuse, having amperage as noted on the rating plate (the

rating plate is located on the oven frame).

If local codes permit, you can use a 3-wire single phase

120/208 or 120/240 Volt, 60Hz AC only electrical

system. If you connect to aluminum wiring, properly
installed connectors approved for use with aluminum

wiring must be use.

NOTE: Wire sizes and connections must conform with
the fuse size and rating of the appliance in accordance

with the National Electrical Code ANSI/NFPA No. 70-
latest edition, and local codes and ordinances.

Electrical Shock Hazard

• Electrical ground is required on this appliance.

• Do not connect to the electrical supply until
appliance is permanently grounded.

• Disconnect power to the junction box before
making the electrical connection.

• This appliance must be connected to a
grounded, metallic, permanent wiring system,
or a grounding connector should be connected
to the grounding terminal or wire lead on the
appliance.

• Do not use a gas supply line for grounding the
appliance.

Failure to do any of the above could result in a

fire, personal injury or electrical shock.

This appliance is manufactured with a neutral (white)
power supply wire and a cabinet-connected green (or
bare copper) grounding wire.

Connect the appliance cable to the junction box through
the U.L.-listed conduit connector. Complete electrical
connection according to local codes and ordinances. (For
preferred junction box location, see Figure 1.)

Where local codes permit connecting the cabinet-
grounding conductor to the neutral (white) junction
box wire (see Figure 2)

(The 3-conductor cord or cable must be replaced with a
4-conductor cord or cable where grounding through the

neutral conductor is prohibited in new installations,
mobile homes, recreational vehicles or in other areas

where local codes do not permit neutral grounding)

1. Disconnect the power supply.

2. In the circuit breaker, fuse box or junction box:
connect the appliance and the residence cable wires
as shown in figure 2.

White Wire

(Neutral)

Cable from

Residence

Wires -

Box

White Wire

(Neutral)

Green _ U.L.-listed
(or Bare Copper) Conduit

Wire Cable from Connector

Range (or CSA listed)
Figure 2

3-Wire (Grounded Neutral) Electrical System

(Example: Junction Box)

When connecting to a 4-wire electrical system,
when installing in a mobile home, or when local
codes DO NOT permit connecting the cabinet-
grounding conductor to the neutral (white) junction
box wire (see Figure 3)

1. Disconnect the power supply.

2. Separate the green (or bare copper) and white
appliance cable wires.

3. In the circuit breaker, fuse box or junction box:
connect appliance and residence cable wires as shown

in figure 3.

Cable from

Green Residence Junction
(or Bare Copper) Box

W i re _N

White WireRed eutral)

FWir

_"_2x_ _Black

Green

(or Bare Copper) _ _ _ white Wire

Wire _ _" _ }Neu! ral)

"--4J,L,-listed

Cable from Conduit

Appliance Connector

(or CSA listed)

Figure 3 - 4-Wire Electrical System

(Example: Junction Box)

Improper connection of aluminum

house wiring to copper leads can result in a short

circuit or fire. Use only connectors designed for

joining copper to aluminum, and follow the

manufacturer's recommended procedure closely.

NOTE TO ELECTRICIAN: The armored cable leads
supplied with this appliance are UL-recognized for

connection to larger gauge household wiring. The
insulation of the leads is rated at temperatures much
higher than the temperature rating of household wiring.
The current carrying capacity of the conductor is
governed by the temperature rating of the insulation
around the wire, rather than the wire gauge alone.

Range Installation

The electrical power to the range

must be shut off while line connections are being

made. Failure to do so could result in serious injury
or death.

Countertop Preparation

° The cooktop sides of the range fit over the cutout edge

of your countertop.

• If you have a square finish (flat) countertop, no
countertop preparation is required.

• Formed front-edged countertops must have molded
edge shaved flat 3/4" (1.9 cm) from each front corner
of opening,

• Tile countertops may need trim cut back 3/4"(1.9cm)
from each front corner and/or rounded edge flattened.

3/4"

Min. (1.9 cm)

cutout

_/'width 31 1/2 ';j

f(81 cm)

/ Formed or tiled countertop

trimmed 3/4" (1.9cm)

(1.9 icm) back at front corners of

countertop opening.

* If the countertop opening width is greater than

the minimum cutout width, adjust the 3/4" (1.9
cm) dimension.

For countertop of 29" (73.7cm) cutout wide

openina: Youmustalso

clear 2 3/16" (5.56 cm) of

2 3/16" material from front to back

2 3/16" _ cm) of countertop and 30" wide

6 cm) in matter tofit the range

in the cabinet.

1 I/4"

(3.2 icm)

Formed or tiled countertop

trimmed 1 1/4" (3.2cm)
back at front corners of

countertop opening for 29"

cutout wide opening.

This range is designed to hang from the countertop. It
does not rest on the floor.

Be sure the bottom of any wall cabinets are a mimmum
of 30" (76.2 cm) above the rangetop area.

To eliminate the hazard or reaching over heated surface
units, cabinet storage space located above the surface

units should be avoided. If cabinet storage is to be
provided, the hazard can be reduced by installing a

range hood that projects horizontally a minimum of 5"
(12.7 cm) beyond the bottom front edge of the cabinets.

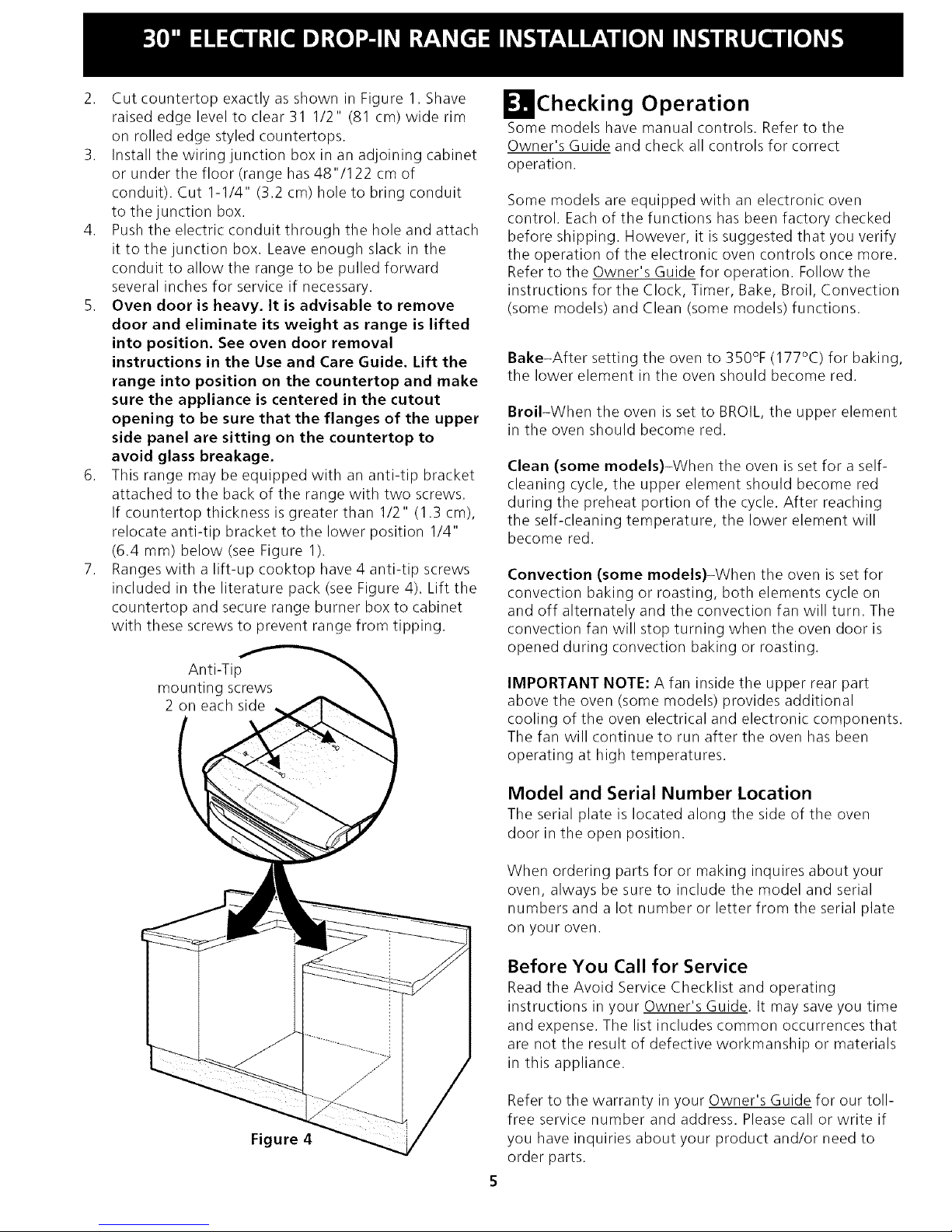

1. Install base cabinets 30" (76.2 cm) apart, and be
sure they are plumb and level before attaching to

countertop.

2. CutcountertopexactlyasshowninFigure1.Shave
raisededgeleveltoclear311/2" (81cm)widerim
onrollededgestyledcountertops.

3. Installthewiringjunctionboxinanadjoiningcabinet
orunderthefloor(rangehas48"/122cmof
conduit).Cut1-1/4"(3.2cm)holeto bringconduit
tothejunctionbox.

4. Pushtheelectricconduitthroughtheholeandattach
itto thejunctionbox.Leaveenoughslackinthe
conduittoallowtherangeto bepulledforward
severalinchesforserviceif necessary.

5. Ovendoorisheavy.It isadvisableto remove
doorandeliminateitsweight asrangeislifted
into position.Seeovendoorremoval

instructionsin theUseandCareGuide.Liftthe
rangeinto positionon thecountertopandmake

suretheapplianceiscenteredinthe cutout
openingto besurethat theflangesof theupper
sidepanelaresitting onthecountertopto
avoidglassbreakage.

6. Thisrangemaybeequippedwithananti-tipbracket
attachedto thebackoftherangewithtwoscrews.
Ifcountertopthicknessisgreaterthan1/2"(1.3cm),
relocateanti-tipbrackettothelowerposition1/4"
(6.4ram)below(seeFigure1).

7. Rangeswithalift-upcooktophave4anti-tipscrews
includedintheliteraturepack(seeFigure4).Liftthe
countertopandsecurerangeburnerboxtocabinet
withthesescrewstopreventrangefromtipping.

Anti-Tip

mounting screws

2 on each side

Figure 4

IE]llChecking Operation

Some models have manual controls. Refer to the
Owner's Guide and check all controls for correct

operation.

Some models are equipped with an electronic oven
control. Each of the functions has been factory checked

before shipping. However, it is suggested that you verify
the operation of the electronic oven controls once more.

Refer to the Owner's Guide for operation. Follow the
instructions for the Clock, Timer, Bake, Broil, Convection

(some models) and Clean (some models) functions.

Bake-After setting the oven to 350% (177°C) for baking,
the lower element in the oven should become red.

Broil-When the oven isset to BROIL, the upper element
in the oven should become red.

Clean (some models)-When the oven is set for a self-
cleaning cycle, the upper element should become red
during the preheat portion of the cycle. After reaching

the self-cleaning temperature, the lower element will
become red.

Convection (some models)-When the oven isset for
convection baking or roasting, both elements cycle on
and off alternately and the convection fan will turn. The

convection fan will stop turning when the oven door is
opened during convection baking or roasting.

IMPORTANT NOTE: A fan inside the upper rear part
above the oven (some models) provides additional
cooling of the oven electrical and electronic components.
The fan will continue to run after the oven has been

operating at high temperatures.

Model and Serial Number Location

The serial plate is located along the side of the oven
door in the open position.

When ordering parts for or making inquires about your

oven, always be sure to include the model and serial
numbers and a lot number or letter from the serial plate

on your oven.

Before You Call for Service

Read the Avoid Service Checklist and operating
instructions in your Owner's Guide. It may save you time
and expense. The list includes common occurrences that
are not the result of defective workmanship or materials
in this appliance.

Refer to the warranty in your Owner's Guide for our toll-
free service number and address. Please call or write if

you have inquiries about your product and/or need to
order parts.

Notes

LA INSTALACIONY EL SERVICIO DEBEN SER EFECTUADOS POR

UN INSTALADOR CALIFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL

INSPECTOR LOCAL DE ELECTRICIDAD.

LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

Lije la parte elevade del borde
para obtener las 31 1/2" (81 cm)

de ancho del reborde de la
plancha de cocinar.

1-V2 " Max.

(3.8 cm Max.)

Ubique las

minimo de 1" de
la abertura,

NOTE: Para 29" (73.7
Anchura de la abertura,

usted debe Ilamar para

los paneles laterales
opcionales y borde ancho

30 +t

(76.2 cm Min.)

(76.2 cm Min.) _ -

18" Min.

(45.7 cm Min.)

claro del cooktop La caja de empalmes de
(yea la p,_gina 10). conexi6n con la tierra

No pellizque el cord6n electrico entre la estufa y la
pared.

No selle la estufa a los armarios de lado.
*NOTA: Deje por los 20" (50.1 cm) de espacio libre para

la profundidad de la puerta cuando esta abierta.
**NOTA: Un espacio minimo de 24" (61 cm) entre la

superficie de la estufa y el rondo del armario cuando el
fondo del armario de madera o metal esta protegido pot
no menos de 1/4" (0.64 cm) de madera resistente al
fuego cubierta pot una lamina metalica de MSG, n0mero
28, 0.015" (0.4 ram) de acero inoxidable, 0.024" (0.6
ram) de aluminio, 6 0.02" (0.5 ram) de cobre.

Un espacio minimo de 30" (76.2 cm) cuando el armario
no esta protegido.

PARTE

DELANTERA

DEL

ARMARIO

22 7/8" *

(58.1 cm) rain.

23 1/4"* _

59.05cm max.

i--1 1/8"

(2.86 cm)

BR_

* Para los recortados menos que 22 7/8", el electrodomestico

apareceria ligeramente en el exterior del armario.

Figura 1

24" Min.

(61 cm Min.)

Modelos de superficie lisa

SOPORTEANTIVUELCO

AL FONDO DE LA ESTUFA

(able Blindado '_'1

NOTA: Hay dosjuegos de agujeros
debajo delsoporte antivuelco. Elsoporte

viene colocado, desde la fabrica, en el

agujero superion

A. Anchura B. Profundidad . C. Altura del

de ' de recortado armario

recortado (seg0n pa_e ,

delantera delarmario) '

30 _+1/16" 21 3/4" (55.2 cm) rain 29" (73.7 cm)

(76.2 _+0.15 cm) 22 1/8" (56.2 cm) max

* Puerta abierta

(yea la nota)

(76.2 cm) ".

-.._"

1

/

/

]

/ /

] /

1 5/16"

j(3.3 cm

29-3/8"

(74.6 cm)

P/N 318201608 (0311) Rev. B

English - pages 1-6

EspaNol - p_iginas 7-12

Notas importantes para el instalador

1. Lea todas las instrucciones contenidas en este manual
antes de instalar la estufa.

2. Saque todo el material usado en el embalaje del
compartimiento del homo antes de conectar el

suministro electrico a la estufa.

3. Observe todos loscodigos y reglamentos pertinentes.

4. Deje estas instrucciones con el comprador.

5. Para facilitar la instalaci6n puede quitarse la puerta
del homo.

6. No levante la estufa pot la manija de la puerta.

Nota importante para el consumidor

Conserve estas instrucciones y el Manual del Usuario para
referencia futura.

IMPORTANTES

INSTRUCCIONES DE

SEGURIDAD

• Asegurese que su cocina est_ instalada y

conectada adecuadamente a tierra por un

instalador calificado o un t&cnico de servicio.

• Esta cocina debe set conectada a tierra

el&ctricarnente de acuerdo con los c6digos
locales, o de no existir, con la National Electrical
Code ANSI/NFPA No.70- ultima edici6n.

• La instalaci6n de electrodom6sticos destinados para

casas (movibles) deben conformarse con la
Manufactured Home Construction and Safety

Standard, titulo 24CFR, parte 3280 [antiguamente la
Federal Standard for Mobile Home Construction and

Safety, titulo 24, HUD (parte 280)] o cuando este
codigo no se aplica, la Standard for

• Todas las cocinas pueden inclinarse.

• Esto puede provocar lesiones personales.

• Instale el dispositivo anti-inclinaci6n que
viene con la cocina.

r_ Para reducir el riesgo de

que se vuelque la estufa, hay que asegurarla
adecuadamente coloc_indole los soportes
antivuelco que se proporcionan, para

modelos con elementos de bobina. Las

piezas se encuentran en un saco de plastico en el homo. Para

modelos de tapa lisa, el soporte antivuelco que se encuentra
al fondo de la estufa cabe debajo del tablero y evita que la
estufa se vuelque. Si no se instalan los tornillos antivuelco, la
estufa podr_i volcarse si se le pone peso excesivo en la puerta

abierta o si un nitro se sube a ella. Esto puede resultar en

dar_o serio si liquidos calientes se derramaran o si la estufa se
cayera.

Manufactured Home Installation 1982 (Manufactured
Home sites, communities and setups) ; ANSIZ225.1/
NFPA 501A- 01tima edici6n o con c6digos locales.

• Asegurese que el empapelado de pared alrededor
de la cocina pueda resistir el calor generado pot

la cocina.

Antes de instalar la cocina en una _rea cubierta
de linoleo o cualquier otto revestidor de piso

sint&tico, asegurese que &ste pueda resistir al
rnenos 90°F sobre la ternperatura de la pieza sin
encogerse, ladearse o descolorisarse. No instale la
cocina encima de una alfombra a menos que coloque
una placa de aislamineto o una plancha de 1/4" de
madera entre la cocina y el alfombrado.

Nunca deje a los niEos solos o sin

cuidado en el area donde el el&ctrodorn&stico et_ en
uso. A medida que los nihos crezcan, ens_heles el uso

adecuado de los electrodom_sticos.Nunca deje la puerta
del homo abierta cuando la cocina est_ sin supervisi6n.

IV!_ Pisar, apoyarse o sentarse en las
puertas o los cajones de la cocina pueden causar

graves herridas y tarnbi&n daEar la cocina.

• No coloque cosas que atraigan a los ni_os sobre
los gabinetes encirna de la cocina. Los ni6os
podrian sufrir quemaduras tratando de alcanzarlos.

• Para eliminar la necesidad de ir a buscar algo por
encirna de los quernadores, no coloque gabinetes
pot encirna de &stos.

• No use el homo corno espacio de
alrnacenarniento. Esto crea una situaci6n muy
peligrosa.

• Nunca use su cocina para calentar la pieza. El uso
prolongado de la cocina sin ventilaci6n adecuada
puede ser peligroso.

• No guarde o use gasolina u otros vapores
inflarnables y liquidos cerca de &ste o cualquier
otto el_ctrodom_stico. Esto podria causar una
explosi6n o un incendio.

• Vuelva a programar todos los controles a la
posici6n "off" (apagado) despu&s de haber

utilizado el conteo contador autorn&tico.

PARALOS MODELOS CON AUTO-LIMPIEZA:

• Retire el rostisador, la cornida y otros utensilios
antes de auto-lirnpiar el homo. Limpie todo exceso
de derrames. Siga las instrucciones para la pre-
limpieza en el Manual del usuario.

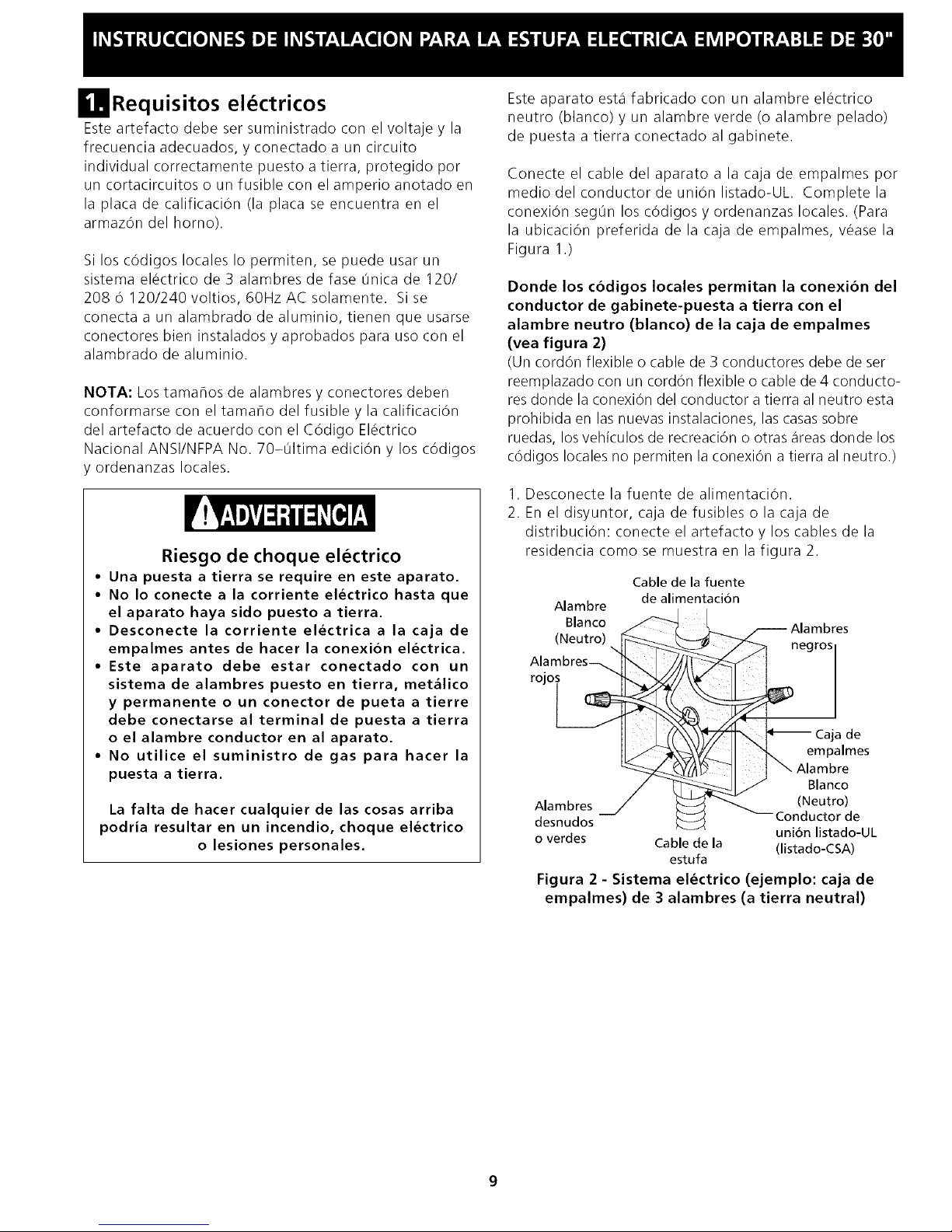

I lRequisitos electricos

Este artefacto debe ser suministrado con el voltaje y la
frecuencia adecuados, y conectado a un circuito

individual correctamente puesto a tierra, protegido por
un cortacircuitos o un fusible con el amperio anotado en

la placa de calificacion (la placa se encuentra en el
armaz6n del homo).

Si los c6digos locales Io permiten, se puede usar un
sistema electrico de 3 alambres de fase Linica de 120/

208 6 120/240 voltios, 60Hz AC solamente. Si se
conecta a un alambrado de aluminio, tienen que usarse

conectores bien instalados y aprobados para uso con el
alambrado de aluminio.

NOTA: Los tamahos de alambres y conectores deben
conformarse con el tamaho del fusible y la calificaci6n

del artefacto de acuerdo con el C6digo Electrico
Nacional ANSI/NFPA No. 70-tiltima edicion y los c6digos

y ordenanzas locales.

Riesgo de choque electrico

• Una puesta a tierra se require en este aparato

• No Io conecte a la corriente electrico hasta que
el aparato haya sido puesto a tierra

• Desconecte la corriente electrica a la caja de
empalmes antes de hacer la conexion electrica

• Este aparato debe estar conectado con un
sistema de alambres puesto en tierra, metalico

y permanente o un conector de pueta a tierre
debe conectarse al terminal de puesta a tierra
o el alambre conductor en al aparato.

• No utilice el suministro de gas para hacer la
puesta a tierra.

La falta de hacer cualquier de las cosas arriba

podria resultar en un incendio, choque electrico

o lesiones personales.

Este aparato esta fabricado con un alambre electrico
neutro (blanco) y un alambre verde (o alambre pelado)
de puesta a tierra conectado al gabinete.

Conecte el cable del aparato a la caja de empalmes por
medio del conductor de uni6n listado-UL Complete la
conexion segLin los codigos y ordenanzas locales. (Para
la ubicaci6n preferida de la caja de empalmes, vease la
Figura 1.)

Donde los c6digos locales permitan la conexi6n del
conductor de gabinete-puesta a tierra con el
alambre neutro (blanco) de la caja de empalmes
(vea figura 2)
(Un cord6n flexible o cable de 3 conductores debe de ser
reemplazado con un cord6n flexible o cable de 4 conducto-

res donde la conexion del conductor a tierra al neutro esta
prohibida en las nuevas instalaciones, lascasas sobre

ruedas, losvehiculos de recreaci6n o otras areasdonde los
c6digos locales no permiten la conexi6n a tierra al neutro.)

1. Desconecte la fuente de alimentacion.

2. En el disyuntor, caja de fusibles o la caja de
distribuci6n: conecte el artefacto y los cables de la

residencia como se muestra en la figura 2.

Alambre

Blanco

(Neutro)

Alambres_

Cable de la fuente

de alimentaci6n

-- Alambres

negr°s 1

Caja de

Blanco

Alambres (Neutro)
desnudos Conductor de

union listado-UL

o verdes Cable de la (listado-CSA)

estufa

Figura 2 - Sistema el_ctrico (ejemplo: caja de

empalmes) de 3 alambres (a tierra neutral)

Alambre Cable de la fuente Caja de
desnudo o de alimentacibn empalmes

verde _._ t__ / Alambre

Alambres _i'__/,F(NEel: tnrCI

r!j°S_res

lamb

desnudos o _ L_.V__ Alambre
verdes _:_K N - "-- Blanco

_O n ct_Nt:_td: )

estufa uni6n listado-UL

(o listado-CSA)

Figura 3 - Sistema el_ctrico de 4 alambres

(ejemplo caja de empalme)

Donde los c6digos locales NO permitan conectar el
conductor de puesta a tierra del el_ctrodom_stico al

neutral (blanco), o si est_ conectado con un sistema a
4 alambres (vea figura 3):

1. Desconecteel suministro el6ctrico

2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodom6stico.

3. En el disyuntor, caja de fusibles o la caja de
distribuci6n: conecte el artefacto y los cables de la

residencia como se muestra en la figura 3.

Una conexi6n incorrecta del

alambrado de aluminio con los conductores de
cobre puede resultar en un cortacircuito o incendio.

Use solamente los conectores diseffados para juntar
el cobre con el aluminio y siga exactamente el
procedimiento recomendado por el fabricante.

NOTA AL ELECTRICISTA: Los conductores de cable
blindados provistos con este artefacto son aprobados por

UL para la conexi6n al alambrado de casa de un calibre
mayor. El aislamiento de los conductores esta calificado
para temperaturas mas altas que las del alambrado de la
casa, La capacidad de corriente del conductor esta
gobernada pot la calificaci6n de la temperatura del

aislamiento alrededor del alambre en vez de solamente
el calibre del alambre.

Instalacion de la estufa

IIv_ La corriente el&ctrica a la estufa debe
apagarse mientras se hagan las conexiones. Si no se
hace esto puede provocar daffo serio o muerte.

Preparacion del mostrador

• Las extremidades de la cocina sobrepasan el borde de

su mostrador,

• Sitiene un mostrador con las extremidades

cuadradas (planas), no se necesita ninguna
preparaci6n del mostrador.

• El reborde de frente de mostradores moldeados
deben tener bordes moldeados a 3/4" (1.9cm) a partir

de cada extremidad de la apertura.

• Los mostradores enazulejos deberan necesitar un
recorte de 3/4" (1,9 cm) a partit de cada extremidad
y/o un horde redondeado aplanado.

_"""_.._ j 3/4"

_"--.""_ / (1.9 cm)

Anchura de

31 I/2"

.(81 cm)

Mdstrador moldeado o enazulejo
recortado 3/4" (1.9 cm) hacia atr_is

(1.91cm) en las esquinas de frente de la

abertura del mostrador.

• Si el ancho de la abertura del mostrador es m_s
grande que el ancho del corte minimal, ajuste a las

dimensiones como para el 3/4" (1.9cm).

Para la Anchura existente del Recorte de el

-- "---Z_l"ll=l.l cm)": Quite el 2 3/16" de

23/16" material de frente a la

2 3/16" cm) parte posteriora.

6cm)

1 1/4"

(3.2 icm)

Mostrador moldeado o enazulejo
recortado 3/4" (1.9 cm) hacia atras
en las esquinas de frente de la

abertura del mostrador.

Esta estufa esta diseflada para colocarse en el tablero. No
se sostiene en el piso.

Aseg0rese de que la parte baja de losarmarios est6 a una
altura de un minimo de 30" (76.2 cm) del area de la

estufa.
Para eliminar el peligro de tener que extender el brazo por

encima de la superficie caliente de la estufa, se debe evitar
la instalaci6n de gabinetes por encima de ella. Sihay que
instalar gabinetes por encima de la estufa, se puede
reducir el riesgo instalando un ventilador de estufa que se
proyecte horizontalmente un minimo de 5" (12.7 cm) mas
alia del borde delantero inferior de los gabinetes.

1. Instale los gabinetes inferiores con una separaci6n de
30" (76.2 cm), y asegurese de que est6n aplomo y

nivelados antesde unirlos al tablero.

2. Corte el tablero exactamente como se muestra en la
Figura 1. Cepille a nivel el borde levantado, para para

que libre un filete de 31 1/2" (81 cm) de ancho en
tableros con bordes laminados.

3. Instale la caja de conexiones electricasen un armario
adjunto o debajo del piso (laestufa tiene 48"/122 cm

10

dealambre).Abraunagujerode1-1/4"(3.2cm)para
traerelalambrehastalacajadeconexiones.

4. Introduzcaelalambreelectricopotelagujeroyfijeloala
caja.Dejesuficientealambreflojoparapermitirquela
estufasejalehaciadelantevariaspulgadassifuera

necesariodarleservicio.

5. La puerta del homo es pesada. Se aconseja retirar la

puerta para eliminar su peso mientras se coloca la
cocina en posici6n. Ve a las instrucciones para
retirar la puerta del homo en la Guia de Uso y
Cuidado. Levante la cocina y col6quela en posici6n
sobre la mesada y asegurese que el artefacto est&
centrado en la abertura de torte para asegurar que
las bridas del panel superior est&n apoyadas en la
mesada para evitar que el vidrio se rompa.

6. Estaestufa puede traer soportes antivuelco, fijados al
dorso de la estufa con dos tornillos. Siel grueso del
tablero esmasde 1/2" (1.3 cm), coloque de nuevo el
soporte antivuelco en la posici6n mas baja, de 1/4" (6.4
ram). (VeaFigura 1).

7. Lasestufascon una tapa para cocinar que se levanta
tienen 4 tornillos antivuelco que se incluyen enel
paquete de instrucciones (vea Figura4). Levante la tapa
y fije la cajade hornillas al armario con estostornillos
para evitar que la estufa se vuelque.

Figura 4

I lComprobaci6n del funcionamiento

Algunos modelos tienen controles manuales. Consulte el
Manual del Usuario y aseg0rese de que todos los

controles funcionen correctamente.

Algunos modelos estan equipados con un control
electr6nico. Cada funci6n ha sido probada en la fabrica
antesdeltransporte. Sin embargo, sugerimosqueUd.
verifique el funcionamiento de los controles del homo

unavezmas. Veaseel Manualdel Usuariopara la
operaci6n. Sigalasinstruccionesparaelrelojminutero,
Cocer, Asar, Convecci6n (algunos modelos) y las
funciones de limpieza (algunos modelos).

Bake/Cocer-Despu6s de poner el homo a350°F (177°C)

para cocer, el elemento inferior debe ponerse rojo.

Broil/Asar-Cuando esta puesto para BROIL,el elemento
superior sedebe poner rojo.

Clean/Limpieza (algunos modelos)-Cuando el homo
esta puesto para un ciclo de auto-limpieza, el elemento
superior se pondra rojo durante el periodo de

precalentamiento del ciclo. Despu_s de alcanzar la
temperatura de auto-limpieza, el elemento inferior se

pondra rojo.

ConvectionlConvecci6n (algunos modelos)--Cuando
el horno se pone a CONV/BAKE los dos elementos se
encienden y se apagan alternando en un ciclo y el
ventiladorseponeen marcha. EIventiladorde
convecci6n se parara cuando se abre la puerta del homo
durante el cocido o el asado pot convecci6n.

NOTA IMPORTANTE: Un ventilador en la parte superior
y atras, arriba del homo (algunos modelos) provee un
enfriamiento adicional para los componentes el6ctricos y
electr6nicosdelhorno. EIventiladorseguiraen marcha
cuando el homo ha estado operando alas temperaturas

altas.

Ubicaci6n del numero de modelo y de serie

La placa con el n0mero de modelo y de serie esta

ubicada en el borde de la puerta del homo en la

posici6n abierta.

Cuando haga pedidos de repuestos o solicite informaci6n
con respecto a su homo, est_ siempre segro de incluir el

n0mero de modelo y de serie y el n0mero o letra del

Iote de la plata de serie de su homo.

Antes de Ilamar al servicio

Lea la secci6n Lista de Control de Averias en su Manual
delUsuario. Estolepodraahorrartiempoygastos. Esta

lista incluye ocurrencias comunes que no son el resultado
de defectos de materiales o fabricacion de este

artefacto.

Lea la garantia y la informaci6n sobre el servicio en su

Manual del Usuario para obtener el n0mero de telefono
gratuito y la dirreci6n del servicio. Por favor Ilame o

escriba si tiene preguntas acerca de su homo o necesita

repuestos.

11

Notas

12
