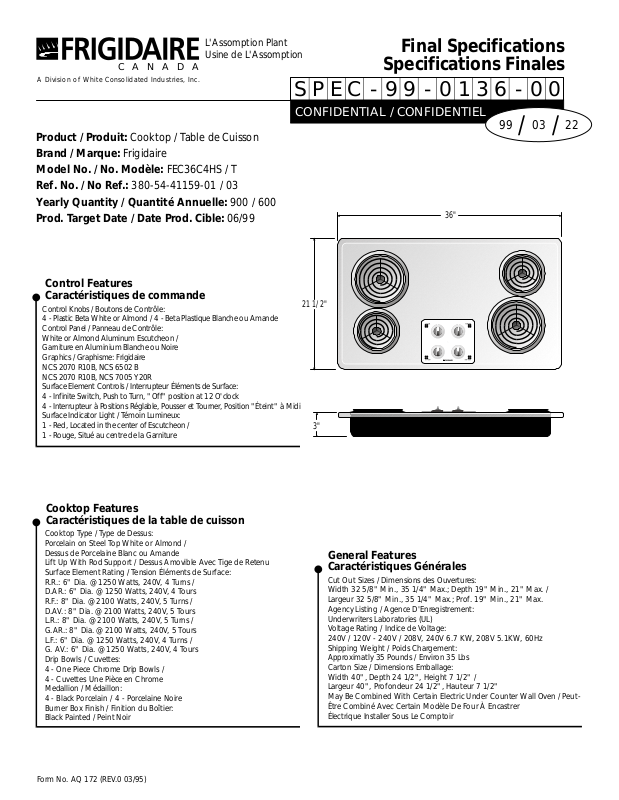

Frigidaire FEC36C4HTA User Manual

L'Assomption Plant Usine de L'Assomption

C A N A D A

A Division of White Consolidated Industries, Inc.

Product / Produit: Cooktop / Table de Cuisson Brand / Marque: Frigidaire Model No. / No. Modèle: FEC36C4HS / T Ref. No. / No Ref.: 380-54-41159-01 / 03 Yearly Quantity / Quantité Annuelle: 900 / 600 Prod. Target Date / Date Prod. Cible: 06/99

Control Features Caractéristiques de commande

Control Knobs / Boutons de Contrôle: 4 - Plastic Beta White or Almond / 4 - Beta Plastique Blanche ou Amande Control Panel / Panneau de Contrôle: White or Almond Aluminum Escutcheon / Garniture en Aluminium Blanche ou Noire Graphics / Graphisme: Frigidaire NCS 2070 R10B, NCS 6502 B NCS 2070 R10B, NCS 7005 Y20R Surface Element Controls / Interrupteur Éléments de Surface: 4 - Infinite Switch, Push to Turn, "Off" position at 12 O'clock 4 - Interrupteur à Positions Réglable, Pousser et Tourner, Position "Éteint" à Midi Surface Indicator Light / Témoin Lumineux: 1 - Red, Located in the center of Escutcheon / 1 - Rouge, Situé au centre de la Garniture

Final Specifications

Specifications Finales

S P E C - 9 9 - 0 1 3 6 - 0 0

CONFIDENTIAL / CONFIDENTIEL

99 03

/ /

36"

21 1/2"

OFF OFF

OFFOFF

Cooktop Features Caractéristiques de la table de cuisson

Cooktop Type / Type de Dessus: Porcelain on Steel Top White or Almond / Dessus de Porcelaine Blanc ou Amande Lift Up With Rod Support / Dessus Amovible Avec Tige de Retenu Surface Element Rating / Tension Éléments de Surface: R.R.: 6" Dia. @ 1250 Watts, 240V, 4 Turns / D.AR.: 6" Dia. @ 1250 Watts, 240V, 4 Tours R.F.: 8" Dia. @ 2100 Watts, 240V, 5 Turns / D.AV.: 8" Dia. @ 2100 Watts, 240V, 5 Tours L.R.: 8" Dia. @ 2100 Watts, 240V, 5 Turns / G.AR.: 8" Dia. @ 2100 Watts, 240V, 5 Tours L.F.: 6" Dia. @ 1250 Watts, 240V, 4 Turns / G. AV.: 6" Dia. @ 1250 Watts, 240V, 4 Tours Drip Bowls / Cuvettes: 4 - One Piece Chrome Drip Bowls / 4 - Cuvettes Une Pièce en Chrome Medallion / Médaillon: 4 - Black Porcelain / 4 - Porcelaine Noire Burner Box Finish / Finition du Boîtier: Black Painted / Peint Noir

Form No. AQ 172 (REV.0 03/95)

General Features Caractéristiques Générales

Cut Out Sizes / Dimensions des Ouvertures: Width 32 5/8" Min., 35 1/4" Max.; Depth 19" Min., 21" Max. / Largeur 32 5/8" Min., 35 1/4" Max.; Prof. 19" Min., 21" Max. Agency Listing / Agence D'Enregistrement: Underwriters Laboratories (UL) Voltage Rating / Indice de Voltage: 240V / 120V - 240V / 208V, 240V 6.7 KW, 208V 5.1KW, 60Hz Shipping Weight / Poids Chargement: Approximatly 35 Pounds / Environ 35 Lbs Carton Size / Dimensions Emballage: Width 40", Depth 24 1/2", Height 7 1/2" / Largeur 40", Profondeur 24 1/2", Hauteur 7 1/2" May Be Combined With Certain Electric Under Counter Wall Oven / PeutÊtre Combiné Avec Certain Modèle De Four À Encastrer Électrique Installer Sous Le Comptoir

S P E C - 9 9 - 0 1 3 6 - 0 0

CONFIDENTIAL / CONFIDENTIEL

Colours Couleurs

White on White / Blanc sur Blanc Almond on Almond / Amande sur Amande

Replacement Model Modèle de Remplacement

Model / Modèle: FEC6X6XAW / D End of Production / Fin de la Production: 06/99 Project Number / Numéro de Projet: LA-510

Literature Littérature

English / Spanish (Available Under Request) Anglais / Espagnol (Disponible Sur Demande)

Form No. AQ 172 (REV.1 04/96)

Other / Autre

Product Eng. / Ing.de Produit

DateProduct Manager / Directeur de Produit Date

DateProduct Designer / Designer de Produit Date
