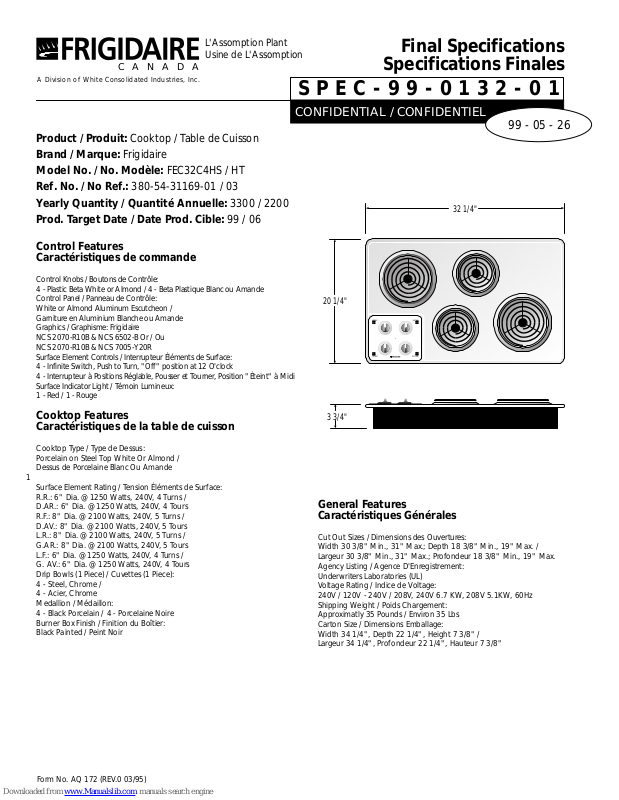

Page 1
L'Assomption Plant
Usine de L'Assomption
C A N A D A
A Division of White Consolidated Industries, Inc.
Product / Produit: Cooktop / Table de Cuisson
Brand / Marque: Frigidaire
Model No. / No. Modèle: FEC32C4HS / HT
Ref. No. / No Ref.: 380-54-31169-01 / 03
Yearly Quantity / Quantité Annuelle: 3300 / 2200
Prod. Target Date / Date Prod. Cible: 99 / 06
Control Features
Caractéristiques de commande
Control Knobs / Boutons de Contrôle:
4 - Plastic Beta White or Almond / 4 - Beta Plastique Blanc ou Amande
Control Panel / Panneau de Contrôle:
White or Almond Aluminum Escutcheon /
Garniture en Aluminium Blanche ou Amande
Graphics / Graphisme: Frigidaire
NCS 2070-R10B & NCS 6502-B Or / Ou
NCS 2070-R10B & NCS 7005-Y20R
Surface Element Controls / Interrupteur Éléments de Surface:
4 - Infinite Switch, Push to Turn, "Off" position at 12 O'clock
4 - Interrupteur à Positions Réglable, Pousser et Tourner, Position "Éteint" à Midi
Surface Indicator Light / Témoin Lumineux:
1 - Red / 1 - Rouge
Final Specifications
Specifications Finales
S P E C - 9 9 - 0 1 3 2 - 0 1
CONFIDENTIAL / CONFIDENTIEL
99 - 05 - 26
32 1/4"
20 1/4"
OFF OFF
OFFOFF
Cooktop Features
Caractéristiques de la table de cuisson
Cooktop Type / Type de Dessus:
Porcelain on Steel Top White Or Almond /
Dessus de Porcelaine Blanc Ou Amande
1
Surface Element Rating / Tension Éléments de Surface:
R.R.: 6" Dia. @ 1250 Watts, 240V, 4 Turns /
D.AR.: 6" Dia. @ 1250 Watts, 240V, 4 Tours
R.F.: 8" Dia. @ 2100 Watts, 240V, 5 Turns /
D.AV.: 8" Dia. @ 2100 Watts, 240V, 5 Tours
L.R.: 8" Dia. @ 2100 Watts, 240V, 5 Turns /
G.AR.: 8" Dia. @ 2100 Watts, 240V, 5 Tours
L.F.: 6" Dia. @ 1250 Watts, 240V, 4 Turns /
G. AV.: 6" Dia. @ 1250 Watts, 240V, 4 Tours
Drip Bowls (1 Piece) / Cuvettes (1 Piece):
4 - Steel, Chrome /
4 - Acier, Chrome
Medallion / Médaillon:
4 - Black Porcelain / 4 - Porcelaine Noire
Burner Box Finish / Finition du Boîtier:
Black Painted / Peint Noir
3 3/4"
General Features
Caractéristiques Générales
Cut Out Sizes / Dimensions des Ouvertures:
Width 30 3/8" Min., 31" Max.; Depth 18 3/8" Min., 19" Max. /
Largeur 30 3/8" Min., 31" Max.; Profondeur 18 3/8" Min., 19" Max.
Agency Listing / Agence D'Enregistrement:
Underwriters Laboratories (UL)
Voltage Rating / Indice de Voltage:
240V / 120V - 240V / 208V, 240V 6.7 KW, 208V 5.1KW, 60Hz
Shipping Weight / Poids Chargement:
Approximatly 35 Pounds / Environ 35 Lbs
Carton Size / Dimensions Emballage:
Width 34 1/4", Depth 22 1/4", Height 7 3/8" /
Largeur 34 1/4", Profondeur 22 1/4", Hauteur 7 3/8"
Form No. AQ 172 (REV.0 03/95)
Page 2
Colours
Couleurs
White On White Or Almond On Almond /
Blanc Sur Blanc Ou Amande Sur Amande
Literature
Littérature
English / Spanish (Available Under Request)
Anglais / Espagnol (Disponible Sur Demande)
Replacement Model(s)
Modèle(s) de Remplacement
Number(s) / Numéro(s):
FEC3X2XAW / XAD
Project Number / Numéro de Projet:
LA-510
S P E C - 9 9 - 0 1 3 2 - 0 1
CONFIDENTIAL / CONFIDENTIEL
Form No. AQ 172 (REV.1 04/96)
Other / Autre
Product Eng. / Ing.de Produit
DateProduct Manager / Directeur de Produit Date
DateProduct Designer / Designer de Produit Date
