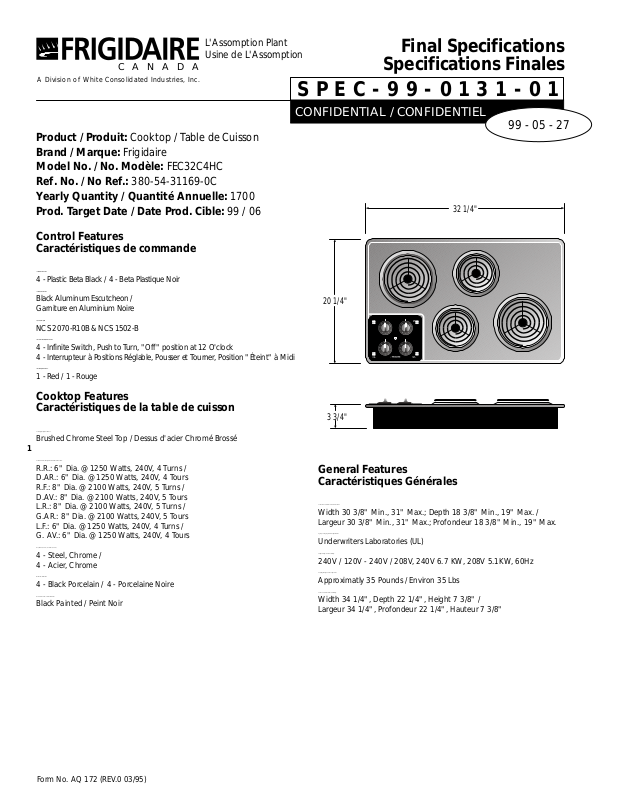

Frigidaire FEC32C4HCA Specification

L'Assomption Plant Usine de L'Assomption

C A N A D A

A Division of White Consolidated Industries, Inc.

Product / Produit: Cooktop / Table de Cuisson Brand / Marque: Frigidaire Model No. / No. Modèle: FEC32C4HC Ref. No. / No Ref.: 380-54-31169-0C Yearly Quantity / Quantité Annuelle: 1700 Prod. Target Date / Date Prod. Cible: 99 / 06

Control Features Caractéristiques de commande

Control Knobs / Boutons de Contrôle:

4 - Plastic Beta Black / 4 - Beta Plastique Noir

Control Panel / Panneau de Contrôle:

Black Aluminum Escutcheon / Garniture en Aluminium Noire

Graphics / Graphisme: Frigidaire

NCS 2070-R10B & NCS 1502-B

Surface Elem ent Controls / Interrupteur Éléments de Surface:

4 - Infinite Switch, Push to Turn, "Off" position at 12 O'clock 4 - Interrupteur à Positions Réglable, Pousser et Tourner, Position "Éteint" à Midi

Surface Indicator Light / Témoin Lumineux:

1 - Red / 1 - Rouge

Final Specifications

Specifications Finales

S P E C - 9 9 - 0 1 3 1 - 0 1

CONFIDENTIAL / CONFIDENTIEL

99 - 05 - 27

32 1/4"

20 1/4"

LEFT REAR

LEFT FRONT

OFFOF

OF F

RIGHT REAR

OF F

RIGHT FRONT

Cooktop Features Caractéristiques de la table de cuisson

Cooktop Type / Type de Dessus:

Brushed Chrome Steel Top / Dessus d'acier Chromé Brossé

Surface Element Rating / Tension Éléments de Surface:

R.R.: 6" Dia. @ 1250 Watts, 240V, 4 Turns / D.AR.: 6" Dia. @ 1250 Watts, 240V, 4 Tours R.F.: 8" Dia. @ 2100 Watts, 240V, 5 Turns / D.AV.: 8" Dia. @ 2100 Watts, 240V, 5 Tours L.R.: 8" Dia. @ 2100 Watts, 240V, 5 Turns / G.AR.: 8" Dia. @ 2100 Watts, 240V, 5 Tours L.F.: 6" Dia. @ 1250 Watts, 240V, 4 Turns / G. AV.: 6" Dia. @ 1250 Watts, 240V, 4 Tours

Drip Bowls (1 Piece) / Cuvettes (1 Piece):

4 - Steel, Chrome / 4 - Acier, Chrome

Medallion / Médaillon:

4 - Black Porcelain / 4 - Porcelaine Noire

Burner Box Finish / Finition du Boîtier:

Black Painted / Peint Noir

3 3/4"

General Features Caractéristiques Générales

Cut Out Sizes / Dimensions des Ouvertures:

Width 30 3/8" Min., 31" Max.; Depth 18 3/8" Min., 19" Max. / Largeur 30 3/8" Min., 31" Max.; Profondeur 18 3/8" Min., 19" Max.

Agency Listing / Agence D'Enregistrement:

Underwriters Laboratories (UL)

Voltage Rating / Indice de Voltage:

240V / 120V - 240V / 208V, 240V 6.7 KW, 208V 5.1KW, 60Hz

Shipping Weight / Poids Chargement:

Approximatly 35 Pounds / Environ 35 Lbs

Carton Size / Dimensions Emballage:

Width 34 1/4", Depth 22 1/4", Height 7 3/8" / Largeur 34 1/4", Profondeur 22 1/4", Hauteur 7 3/8"

Form No. AQ 172 (REV.0 03/95)

Colours Couleurs

Brushed Chrome / Chrome Brossé

Literature Littérature

English / Spanish (Available Under Request) Anglais / Espagnol (Disponible Sur Demande)

Replacement Model(s) Modèle(s) de Remplacement

Number(s) / Numéro(s):

FEC3X2XAC

Proj ect Number / Numér o de Proj et :

LA-510

S P E C - 9 9 - 0 1 3 1 - 0 1

CONFIDENTIAL / CONFIDENTIEL

Form No. AQ 172 (REV.1 04/96)

Other / Autre

Product Eng. / Ing.de Produit

DateProduct Manager / Directeur de Produit Date

DateProduct Designer / Designer de Produit Date
