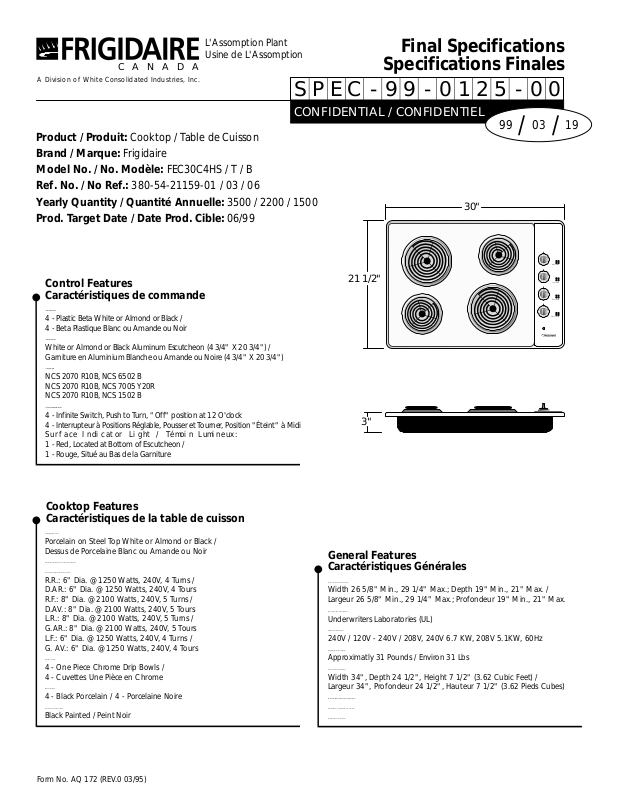

L'Assomption Plant
Usine de L'Assomption
C A N A D A
A Division of White Consolidated Industries, Inc.
S P E C - 9 9 - 0 1 2 5 - 0 0
CONFIDENTIAL / CONFIDENTIEL
Product / Produit: Cooktop / Table de Cuisson
Brand / Marque: Frigidaire
Model No. / No. Modèle: FEC30C4HS / T / B
Ref. No. / No Ref.: 380-54-21159-01 / 03 / 06
Yearly Quantity / Quantité Annuelle: 3500 / 2200 / 1500
Prod. Target Date / Date Prod. Cible: 06/99
Control Features
Caractéristiques de commande
Control Knobs / Boutons de Contrôle:
4 - Plastic Beta White or Almond or Black /
4 - Beta Plastique Blanc ou Amande ou Noir
Control Panel / Panneau de Contrôle:
White or Almond or Black Aluminum Escutcheon (4 3/4" X 20 3/4") /
Garniture en Aluminium Blanche ou Amande ou Noire (4 3/4" X 20 3/4")
Graphics / Graphisme: Frigidaire
NCS 2070 R10B, NCS 6502 B
NCS 2070 R10B, NCS 7005 Y20R
NCS 2070 R10B, NCS 1502 B
Surface Element Controls / Interrupteur Éléments de Surface:
4 - Infinite Switch, Push to Turn, "Off" position at 12 O'clock
4 - Interrupteur à Positions Réglable, Pousser et Tourner, Position "Éteint" à Midi
Sur f ace I ndi cat or Li ght / Témoi n Lumi neux:
1 - Red, Located at Bottom of Escutcheon /
1 - Rouge, Situé au Bas de la Garniture
21 1/2"
3"
Final Specifications
Specifications Finales
99 03
/ /
30"
OFF
RIGHT REAR
OFF
LEFT REAR
OFF
LEFT FRONT
OFF
RIGHT FRONT
19
Cooktop Features
Caractéristiques de la table de cuisson
Cooktop Type / Type de Dessus:
Porcelain on Steel Top White or Almond or Black /
Dessus de Porcelaine Blanc ou Amande ou Noir
Lift Up With Rod Support / Dessus Amovible Avec Tige de Retenu
Surface Element Rating / Tension Éléments de Surface:
R.R.: 6" Dia. @ 1250 Watts, 240V, 4 Turns /
D.AR.: 6" Dia. @ 1250 Watts, 240V, 4 Tours
R.F.: 8" Dia. @ 2100 Watts, 240V, 5 Turns /
D.AV.: 8" Dia. @ 2100 Watts, 240V, 5 Tours
L.R.: 8" Dia. @ 2100 Watts, 240V, 5 Turns /
G.AR.: 8" Dia. @ 2100 Watts, 240V, 5 Tours
L.F.: 6" Dia. @ 1250 Watts, 240V, 4 Turns /
G. AV.: 6" Dia. @ 1250 Watts, 240V, 4 Tours
Drip Bowls / Cuvettes:
4 - One Piece Chrome Drip Bowls /
4 - Cuvettes Une Pièce en Chrome
Medallion / Médaillon:
4 - Black Porcelain / 4 - Porcelaine Noire
Burner Box Finish / Finition du Boîtier:
Black Painted / Peint Noir
Form No. AQ 172 (REV.0 03/95)
General Features
Caractéristiques Générales
Cut Out Sizes / Dimensions des Ouvertures:
Width 26 5/8" Min., 29 1/4" Max.; Depth 19" Min., 21" Max. /
Largeur 26 5/8" Min., 29 1/4" Max.; Profondeur 19" Min., 21" Max.
Agency Listing / Agence D'Enregistrement:
Underwriters Laboratories (UL)
Voltage Rating / Indice de Voltage:
240V / 120V - 240V / 208V, 240V 6.7 KW, 208V 5.1KW, 60Hz
Shipping Weight / Poids Chargement:
Approximatly 31 Pounds / Environ 31 Lbs
Carton Size / Dimensions Emballage:
Width 34", Depth 24 1/2", Height 7 1/2" (3.62 Cubic Feet) /
Largeur 34", Profondeur 24 1/2", Hauteur 7 1/2" (3.62 Pieds Cubes)
May Be Combined With Certain Electric Under Counter Wall Oven /Peut-
Être Combiné Avec Certain Modèle De Four À Encastrer
Électrique Installer Sous Le Comptoir
S P E C - 9 9 - 0 1 2 5 - 0 0
CONFIDENTIAL / CONFIDENTIEL
Colours
Couleurs
White on White / Blanc sur Blanc
Almond on Almond / Amande sur Amande
Black on Black / Noir sur Noir
Replacement Model
Modèle de Remplacement
Model / Modèle:
FEC3X5XES/T/B
End of Production / Fin de la Production:
06/99
Project Number / Numéro de Projet:
LA-510
Literature
Littérature
English / Spanish (Available Under Request)
Anglais / Espagnol (Disponible Sur Demande)
Form No. AQ 172 (REV.1 04/96)
Other / Autre
Product Eng. / Ing.de Produit
DateProduct Manager / Directeur de Produit Date
DateProduct Designer / Designer de Produit Date
