Frigidaire FEB386WECH User Manual
C A N A D A
A Division of White Consolidated Industries, Inc.
L'Assomption Plant
Usine de L'Assomption
S P E C - 9 6 - 0 0 3 4 - 0 1

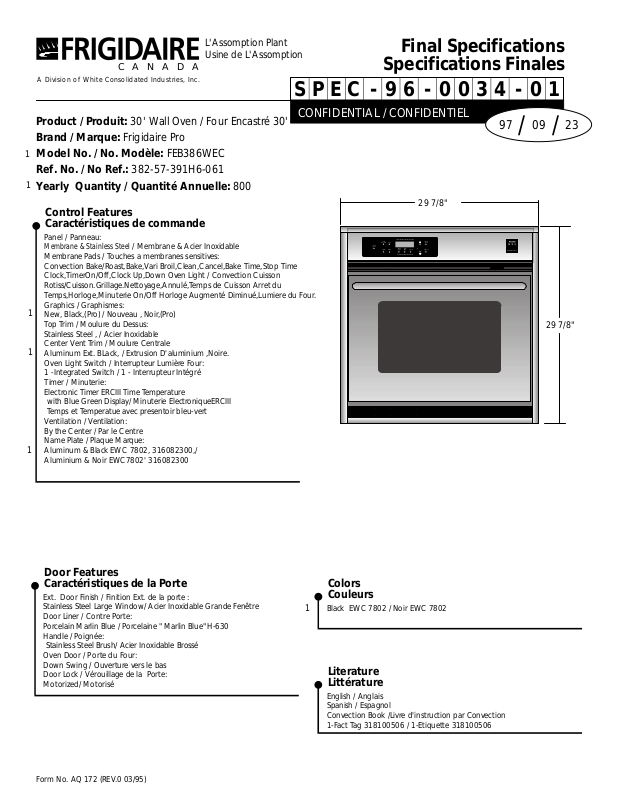

Final Specifications
Specifications Finales
Product / Produit: 30' Wall Oven / Four Encastré 30'
Brand / Marque: Frigidaire Pro
Model No. / No. Modèle: FEB386WEC
1
Ref. No. / No Ref.: 382-57-391H6-061
1
Yearly Quantity / Quantité Annuelle: 800
Control Features
Caractéristiques de commande
Panel / Panneau:
Membrane & Stainless Steel / Membrane & Acier Inoxidable
Membrane Pads / Touches a membranes sensitives:
Convection Bake/Roast,Bake,Vari Broil,Clean,Cancel,Bake Time,Stop Time
Clock,TimerOn/Off,Clock Up,Down Oven Light / Convection Cuisson
Rotiss/Cuisson.Grillage.Nettoyage,Annulé,Temps de Cuisson Arret du
Temps,Horloge,Minuterie On/Off Horloge Augmenté Diminué,Lumiere du Four.
Graphics / Graphismes:
1
New, Black,(Pro) / Nouveau , Noir,(Pro)
Top Trim / Moulure du Dessus:
Stainless Steel , / Acier Inoxidable
Center Vent Trim / Moulure Centrale
1
Aluminum Ext. BLack, / Extrusion D'aluminium ,Noire.
Oven Light Switch / Interrupteur Lumière Four:
1 -Integrated Switch / 1 - Interrupteur Intégré
Timer / Minuterie:
Electronic Timer ERCIII Time Temperature
with Blue Green Display/ Minuterie ElectroniqueERCIII
Temps et Temperatue avec presentoir bleu-vert
Ventilation / Ventilation:
By the Center / Par le Centre
Name Plate / Plaque Marque:
Aluminum & Black EWC 7802, 316082300,/
1
Aluminium & Noir EWC7802' 316082300
CONFIDENTIAL / CONFIDENTIEL
29 7/8"
SELF-CLEANING CONVECTION OVEN
CONV
BAKE
Bake/Roast
OVEN
LIGHT
BAKE
STOP
TIME
TIME
DUAL RADIANT BAKING AND ROASTING
TIMER
ON/OFF
CANCELCLOCKBROILCLEAN
97
/ /
Gal ler y
PROFESSIONAL SERIES
09
29 7/8"
23
Door Features
Caractéristiques de la Porte
Ext. Door Finish / Finition Ext. de la porte :
Stainless Steel Large Window/ Acier Inoxidable Grande Fenêtre
Door Liner / Contre Porte:
Porcelain Marlin Blue / Porcelaine "Marlin Blue"H-630
Handle / Poignée:
Stainless Steel Brush/ Acier Inoxidable Brossé
Oven Door / Porte du Four:
Down Swing / Ouverture vers le bas
Door Lock / Vérouillage de la Porte:
Motorized/ Motorisé
Form No. AQ 172 (REV.0 03/95)
Colors
Couleurs
Black EWC 7802 / Noir EWC 7802
1
Literature
Littérature
English / Anglais
Spanish / Espagnol
Convection Book /Livre d'instruction par Convection
1-Fact Tag 318100506 / 1-Etiquette 318100506
S P E C - 9 6 - 0 0 3 4 - 0 1
Oven Features
Caractéristiques du Four
Oven Size / Dimensions du Four:
Width 22 5/8", Height 15 3/4", Depth 17 3/4" /
Largeur 22 5/8", Hauteur 15 3/4", Profondeur 17 3/4"
Type / Genre:
Self-Clean Convection / Autonettoyant Convection
Wattage Bake Element / Tension Elément Cuisson:
3000w @ 240v - 2254w @ 208v Lift up / Levable
Wattage Broil Element / Tension Elément Grillage:
2750w @ 240v - 2065w @ 208v 6 Pass / 6 Passage
Convection Fan / Ventilateur du Système de Convection:
Less Element-Fan cut off when Door Open / Moins L'élément-Ventilateur
arrête quand la porte s'ouvre.
Oven Finish / Finition du Four:
Porcelain Marlin Blue H-630 / Porcelaine " Marlin Blue"H-630
Oven Guides / Guide du Four:
4 Rack Positions / 4 Positions de Tablette
Oven Racks / Tablettes du Four:
2 - Regular,1-Off set Heavy Gauge /
2 - Régulier 1-Courbée jauge Nouveau
Roasting Racks / Tablettes de Grillage:
1 - Regular / 1 - Régulier
Broiler Pan / Cuvette:
Porcelain Marlin Blue H-630 / Porcelaine " Marlin Blue" H-630
Broiler Pan Cover / Couvercle Cuvette:
Porcelain Marlin Blue H-630 / Porcelaine " Marlin Blue" H-630
Oven Light / Lumière du Four:
40W With Lens (Auto) / 40W avec Lentille(Auto)
Light Switch / Interrupteur de Lumiere:
Automatic, Door Activated Light Switch-Mounted in oven Front/
Interrupteur de Lumiere Automatique activé par l'ouverture de la porte
Monté en avant du Four..
Gasket Door / Joint de la Porte:
Fiber Glass S.S. Wire Mesh / Fibre de Verre Fil d'Acier Inoxidable
Side Trim / Moulure Latérale:
Stainless Steel / Acier Inoxidable.
Bottom Trim Vent / Ventilation Inférieur:
Plastic Black, / Plastique Noir.
1
Inder Counter Application / Installation sous le Comptoir:
Combination Elec. Cooktop / Combinaison T, Cuisson Elec.
Combination Gas. Cooktop / Combinaison T, Cuisson à Gaz
CONFIDENTIAL / CONFIDENTIEL
General Features
Caractéristiques Générales
Depth / Profondeur:
Rear Wrapper to Back Edge of Front Trim 2313/16" /
De la Jaquette Arrière à L'arrière du Cadre Avant 2313/16"
Rear Wrapper to Front Edge of Front Trim 25 3/8" /
De la Jaquette Arrière à L'avant du Cadre Avant 25 3/8"
Height / Hauteur:
Bottom Wrapper to Highest Point of Top Wrapper 28 3/32" /
De la Jaquette du Bas au Plus Haut Point de la Jaquette du Haut 28 3/32 "
Bottom Front Edge to Top Front Edge29 7/8" /
Du Bas Avant au Haut Avant 29 7/8"
Width / Largeur:
Front 29 7/8"; Rear 24 11/16" / Devant 29 7/8"; Arrière 24 11/16"
Cut out Sizes / Dimensions des Ouvertures:
1
See Installation Instructions Sheet / Voir Feuillet du Mode D’Installation
Voltage Rating / Indice de Voltage:
120/240v-120/208v; 60 HzRating 240v 3,1 kw,208v 2.3 kw
Shipping Weight / Poids Chargement:
151 Lbs.
Carton Size / Dimensions Emballage:
1
Width 32.5", Height 32.8", Depth 30,3"(C.F. 19) /
Larg. 32.5", Haut. 32.8", Prof. 30,3"(P.C.19)
Power Cord / Cable Armé:
1/2" Dia. 48" Long
Top Heat /Chaleur Maximale:
1/4 Watt.
2
Form No. AQ 172 (REV.0 03/95)
Other / Autre
Product Eng. / Ing.de Produit
DateProduct Manager / Directeur de Produit Date
DateProduct Designer / Designer de Produit Date
