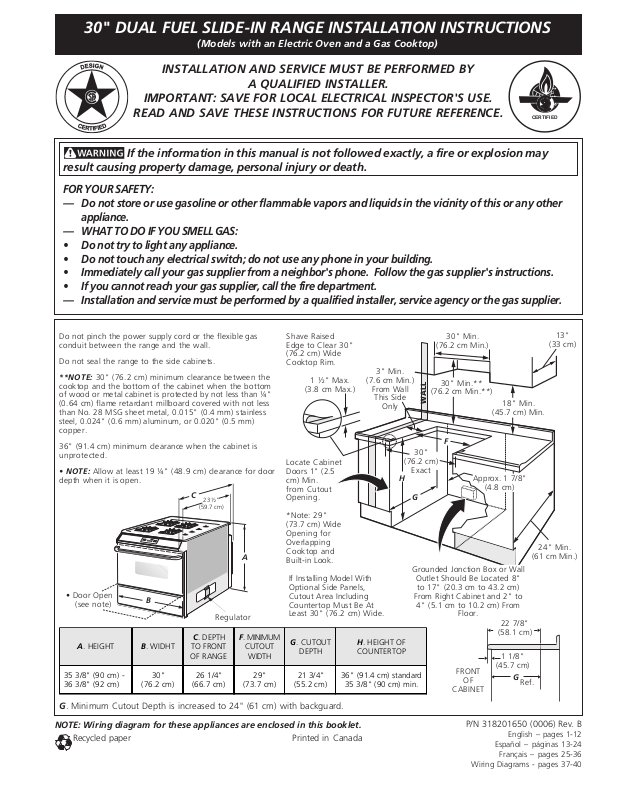

30" DUAL FUEL SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

(Models with an Electric Oven and a Gas Cooktop)

INSTALLATION AND SERVICE MUST BE PERFORMED BY

A QUALIFIED INSTALLER.

IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.

READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

If the information in this manual is not followed exactly, a fire or explosion may

result causing property damage, personal injury or death.

FOR YOUR SAFETY:
— Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other

appliance.

— WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's instructions.

• If you cannot reach your gas supplier, call the fire department.
— Installation and service must be performed by a qualified installer, service agency or the gas supplier.

CERTIFIED

Do not pinch the power supply cord or the flexible gas
conduit between the range and the wall.

Do not seal the range to the side cabinets.

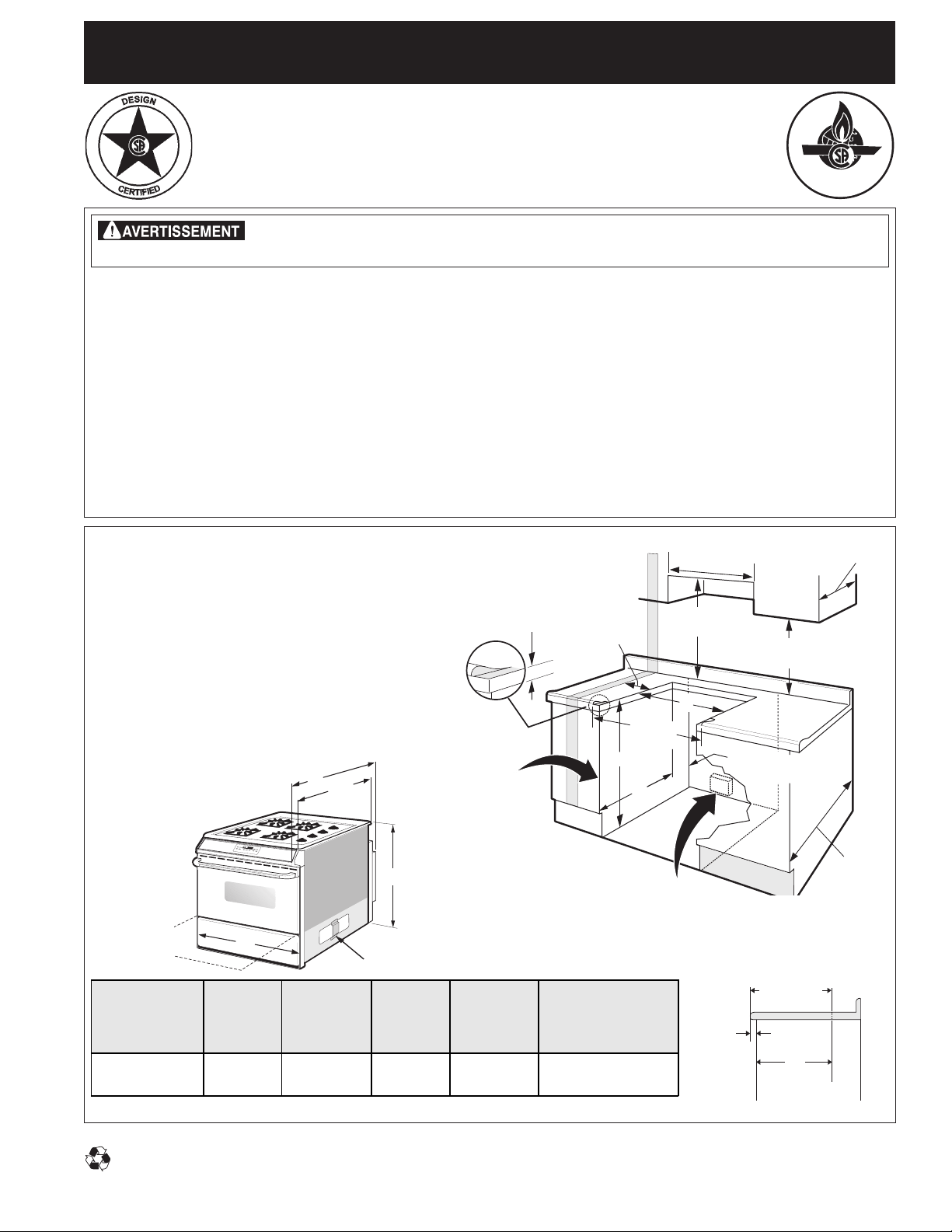

**NOTE: 30" (76.2 cm) minimum clearance between the
cooktop and the bottom of the cabinet when the bottom
of wood or metal cabinet is protected by not less than ¼"
(0.64 cm) flame retardant millboard covered with not less
than No. 28 MSG sheet metal, 0.015" (0.4 mm) stainless
steel, 0.024" (0.6 mm) aluminum, or 0.020" (0.5 mm)
copper.

36" (91.4 cm) minimum clearance when the cabinet is
unprotected.

• NOTE: Allow at least 19 ¼" (48.9 cm) clearance for door
depth when it is open.

C

23 ½"

(59.7 cm)

A

• Door Open
(see note)

A. HEIGHT B. WIDHT

35 3/8" (90 cm) ­36 3/8" (92 cm)

B

30"

(76.2 cm)

Regulator

C. DEPTH

TO FRONT

OF RANGE

26 1/4"

(66.7 cm)

F. MINIMUM

CUTOUT

WIDTH

29"

(73.7 cm)

Shave Raised
Edge to Clear 30"
(76.2 cm) Wide
Cooktop Rim.

1 ½" Max.

(3.8 cm Max.)

Locate Cabinet
Doors 1" (2.5
cm) Min.
from Cutout
Opening.

*Note: 29"
(73.7 cm) Wide
Opening for
Overlapping
Cooktop and
Built-in Look.

If Installing Model With
Optional Side Panels,
Cutout Area Including
Countertop Must Be At
Least 30" (76.2 cm) Wide.

G. CUTOUT

DEPTH

21 3/4"

(55.2 cm)

G. Minimum Cutout Depth is increased to 24" (61 cm) with backguard.

3" Min.

(7.6 cm Min.)

From Wall

This Side

Only

(76.2 cm)

Exact

H

G

Grounded Jonction Box or Wall

H. HEIGHT OF
COUNTERTOP

36" (91.4 cm) standard

35 3/8" (90 cm) min.

30" Min.

(76.2 cm Min.)

30" Min.**

(76.2 cm Min.**)

WALL

F

30"

Outlet Should Be Located 8"

to 17" (20.3 cm to 43.2 cm)

From Right Cabinet and 2" to

4" (5.1 cm to 10.2 cm) From

Floor.

FRONT

OF

CABINET

18" Min.

(45.7 cm) Min.

Approx. 1 7/8"

(4.8 cm)

22 7/8"

(58.1 cm)

1 1/8"

(45.7 cm)

G

13"

(33 cm)

24" Min.

(61 cm Min.)

Ref.

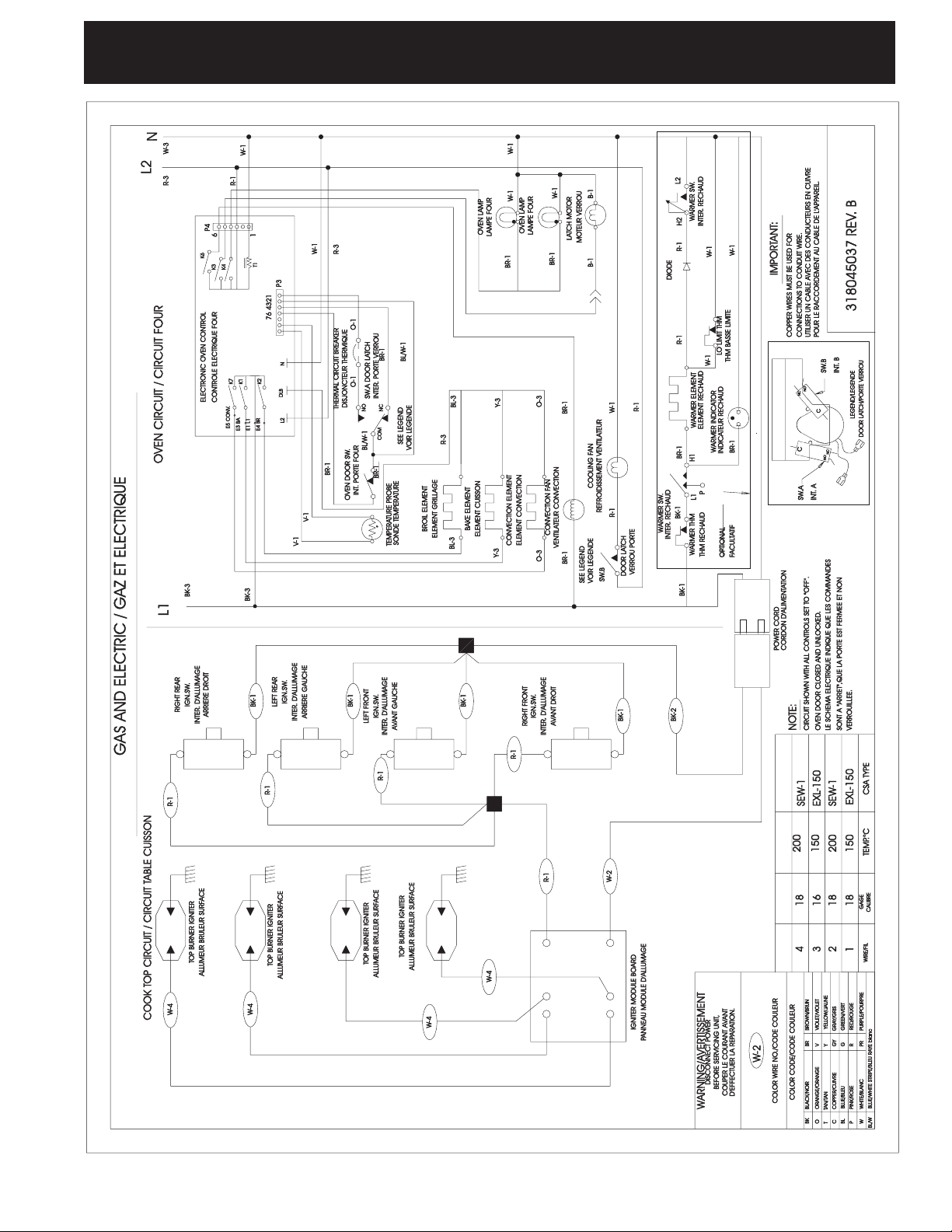

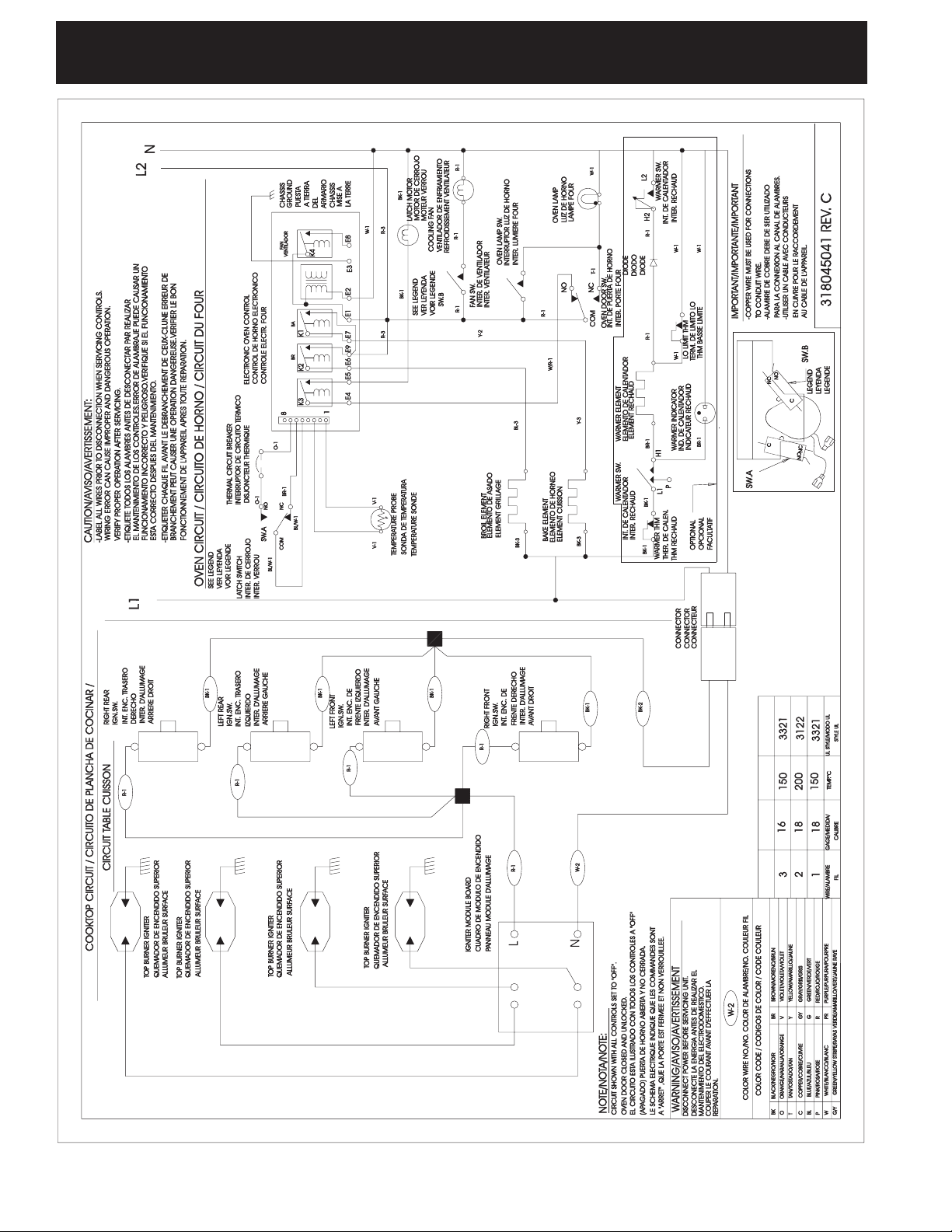

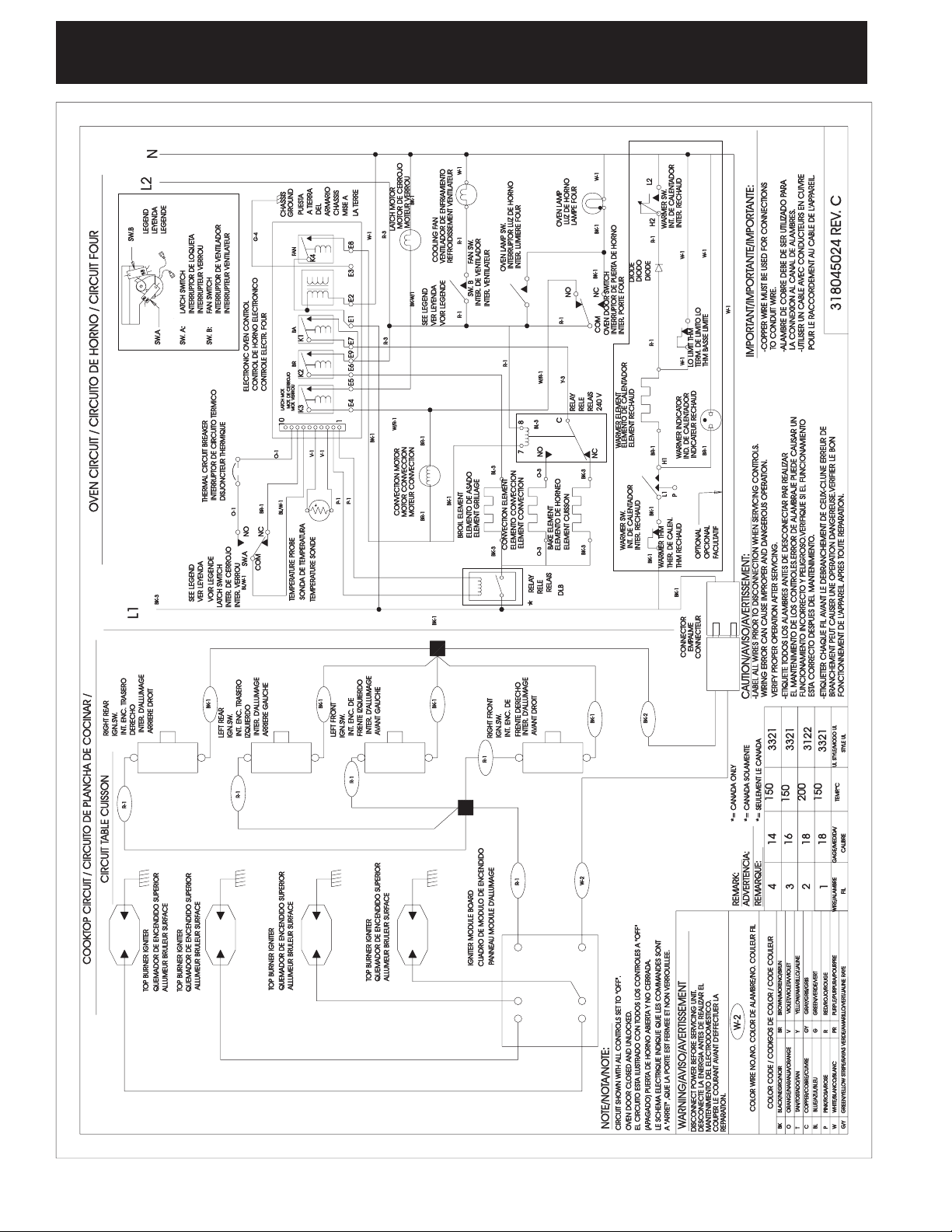

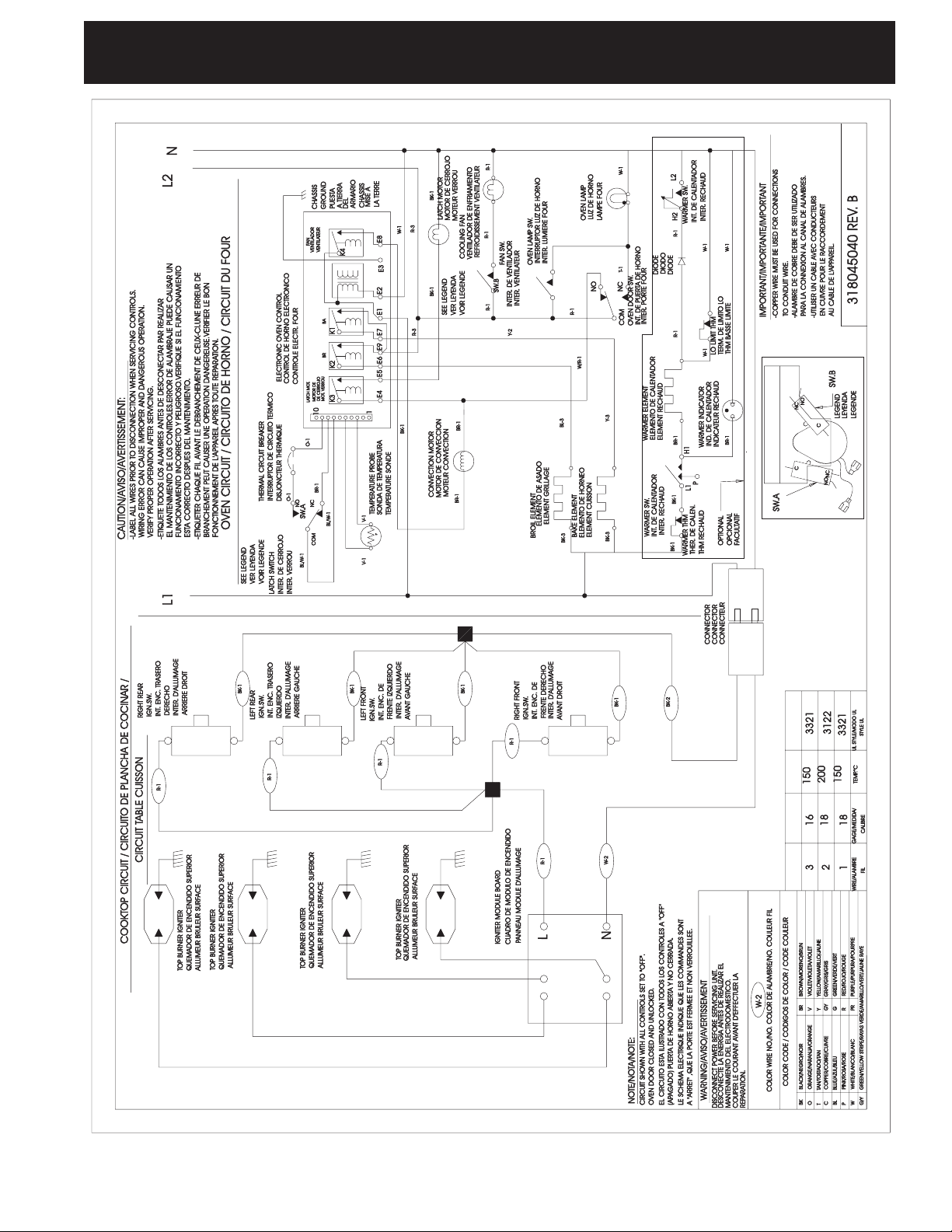

NOTE: Wiring diagram for these appliances are enclosed in this booklet.

Recycled paper Printed in Canada

1

P/N 318201650 (0006) Rev. B

English – pages 1-12

Español – páginas 13-24

Français – pages 25-36

Wiring Diagrams - pages 37-40

30" DUAL FUEL SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

(Models with an Electric Oven and a Gas Cooktop)

Important Notes to the Installer

1. Read all instructions contained in these installation
instructions before installing range.

2. Remove all packing material from the oven
compartments before connecting the gas and electrical
supply to the range.

3. Observe all governing codes and ordinances.

4. Be sure to leave these instructions with the consumer.

Important Note to the Consumer

Keep these instructions with your owner's guide for future
reference.

IMPORTANT SAFETY
INSTRUCTIONS

Installation of this range must conform with local codes
or, in the absence of local codes, with the National Fuel
Gas Code ANSI Z223.1—latest edition, in United States
or with CAN/CGA-B149.1 and CAN/CGA-B149.2
standards in Canada.

This range has been design certified by the American Gas
Association. As with any appliance using gas and
generating heat, there are certain safety precautions you
should follow. You will find them in the Use and Care
Guide, read it carefully.

Standard for Mobile Home Construction and Safety,
title 24, HUD (part 280)] or when such standard is not
applicable, the Standard for Manufactured Home
Installation 1982 (Manufactured Home Sites,
Communities and Setups), ANSI Z225.1/NFPA 501A­latest edition, or with local codes in United States or
with CAN/CSA-Z240 MH, in Canada.

• Make sure the wall coverings around the range
can withstand the heat generated by the range.

• Before installing the range in an area covered
with linoleum or any other synthetic floor
covering, make sure the floor covering can
withstand heat at least 90°F (32.2°C) above room
temperature without shrinking, warping or
discoloring. Do not install the range over carpeting

unless you place an insulating pad or sheet of ¼" (0.6
cm) thick plywood between the range and carpeting.

• Do not obstruct the flow of combustion air at the
oven vent nor around the base or beneath the
lower front panel of the range. Avoid touching the

vent openings or nearby surfaces as they may become
hot while the oven is in operation. This range requires
fresh air for proper burner combustion.

Never leave children alone or

unattended in the area where an appliance is in use.

As children grow, teach them the proper, safe use of all
appliances. Never leave the oven door open when the
range is unattended.

• Be sure your range is installed and grounded
properly by a qualified installer or service
technician.

• This range must be electrically grounded in
accordance with local codes or, in their absence,
with the National Electrical Code ANSI/NFPA No.
70—latest edition in United States (see Grounding
Instructions) or with CSA standard C22.1, Canadian
Electrical Code, Part 1 in Canada.

• The installation of appliances designed for
manufactured (mobile) home installation must conform
with Manufactured Home Construction and Safety
Standard, title 24CFR, part 3280 [Formerly the Federal

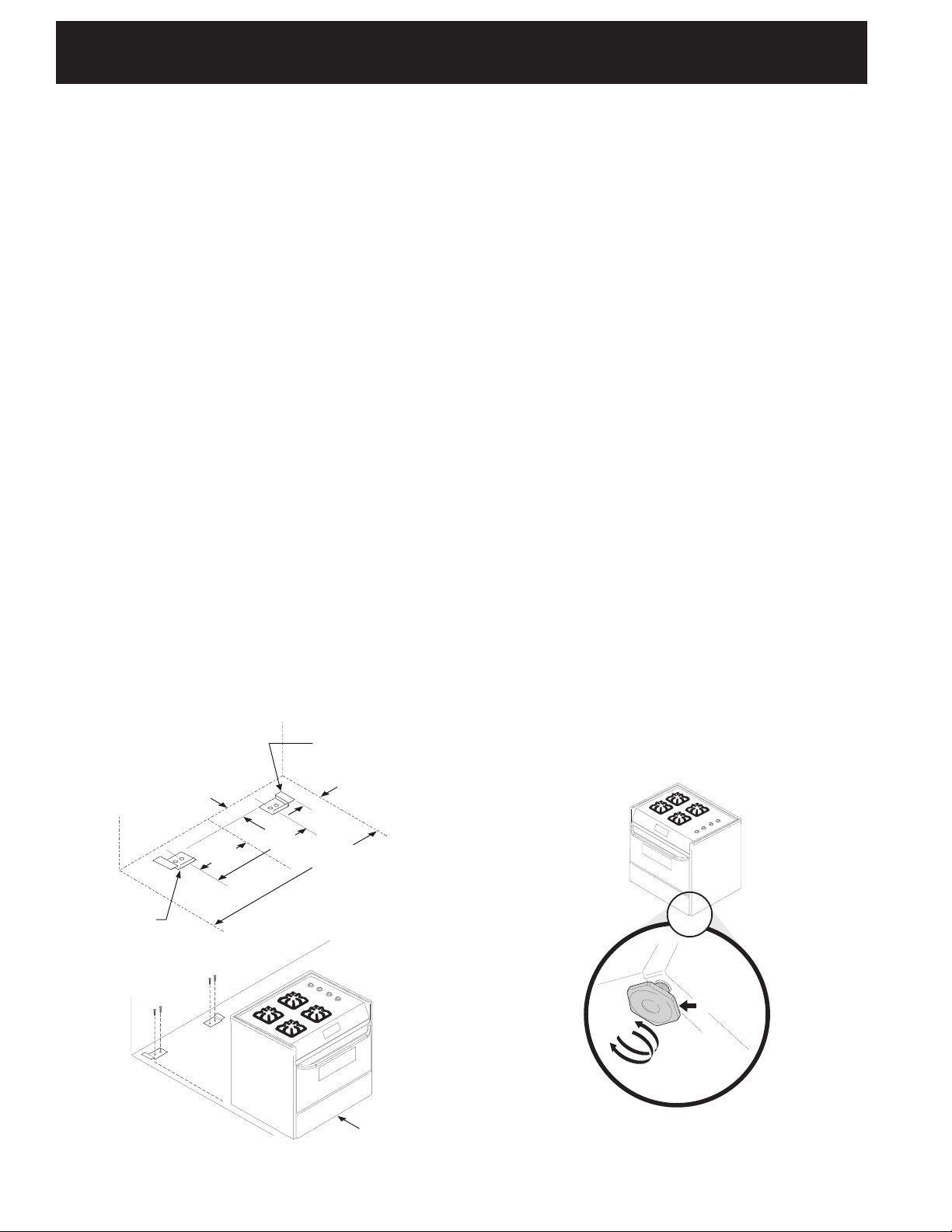

To reduce

• All ranges
can tip.

• Injury to
persons could
result.

• Install anti-tip
device
packed with
range.

the risk of tipping of the
range, the range must be
secured by properly
installed anti-tip bracket
provided with the range.
To check if the bracket is
installed properly, grasp
the top rear edgge of the
range and carefully tilt it
forward to make sure the
range is anchored.

Stepping, leaning or sitting on the

doors or drawers of this range can result in serious
injuries and can also cause damage to the range.

• Do not store items of interest to children in the
cabinets above the range. Children could be

seriously burned climbing on the range to reach items.

• To eliminate the need to reach over the surface
burners, cabinet storage space above the burners
should be avoided.

• Adjust surface burner flame size so it does not
extend beyond the edge of the cooking utensil.

Excessive flame is hazardous.

• Do not use the oven as a storage space. This
creates a potentially hazardous situation.

• Never use your range for warming or heating the
room. Prolonged use of the range without adequate

ventilation can be dangerous.

• Do not store or use gasoline or other flammable
vapors and liquids near this or any other
appliance. Explosions or fires could result.

• In the event of an electrical power outage, the surface
burners can be lit manually. To light a surface burner,
hold a lit match to the burner head and slowly turn the
Surface Control Knob to LITE. Use caution when
lighting surface burners manually.

• Reset all controls to the "off" position after using

2

a programmable timing operation.

30" DUAL FUEL SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

(Models with an Electric Oven and a Gas Cooktop)

CANADA ONLY : This appliance is

equipped with a 4-prong grounding plug for your
protection against shock hazard, and should be
plugged directly into a properly grounded
receptacle. Do not cut or remove the ground prong
from this plug.

FOR MODELS WITH SELF-CLEAN FEATURE:

• Remove broiler pan, food and other utensils
before self-cleaning the oven. Wipe up excess

spillage. Follow the precleaning instructions in the Use
and Care Guide.

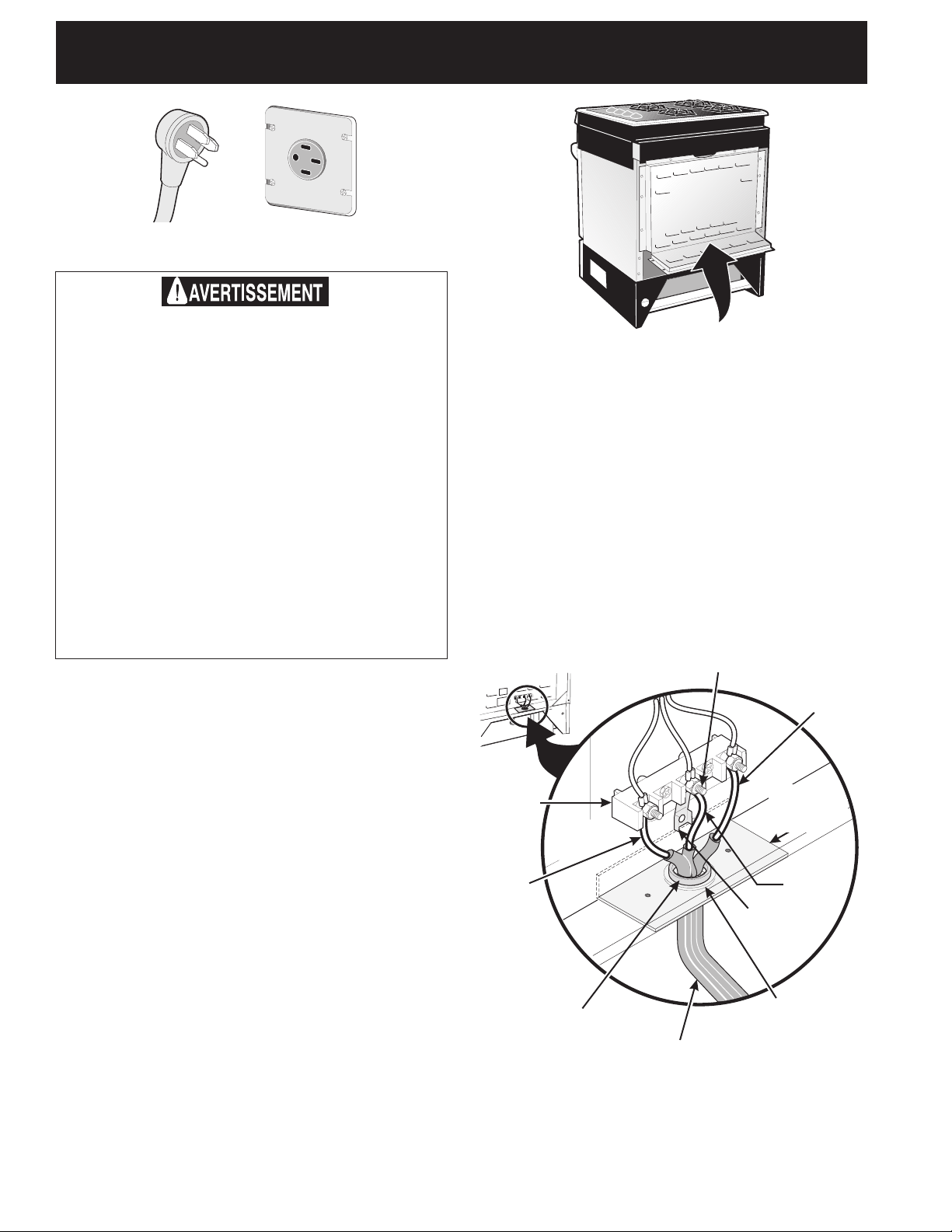

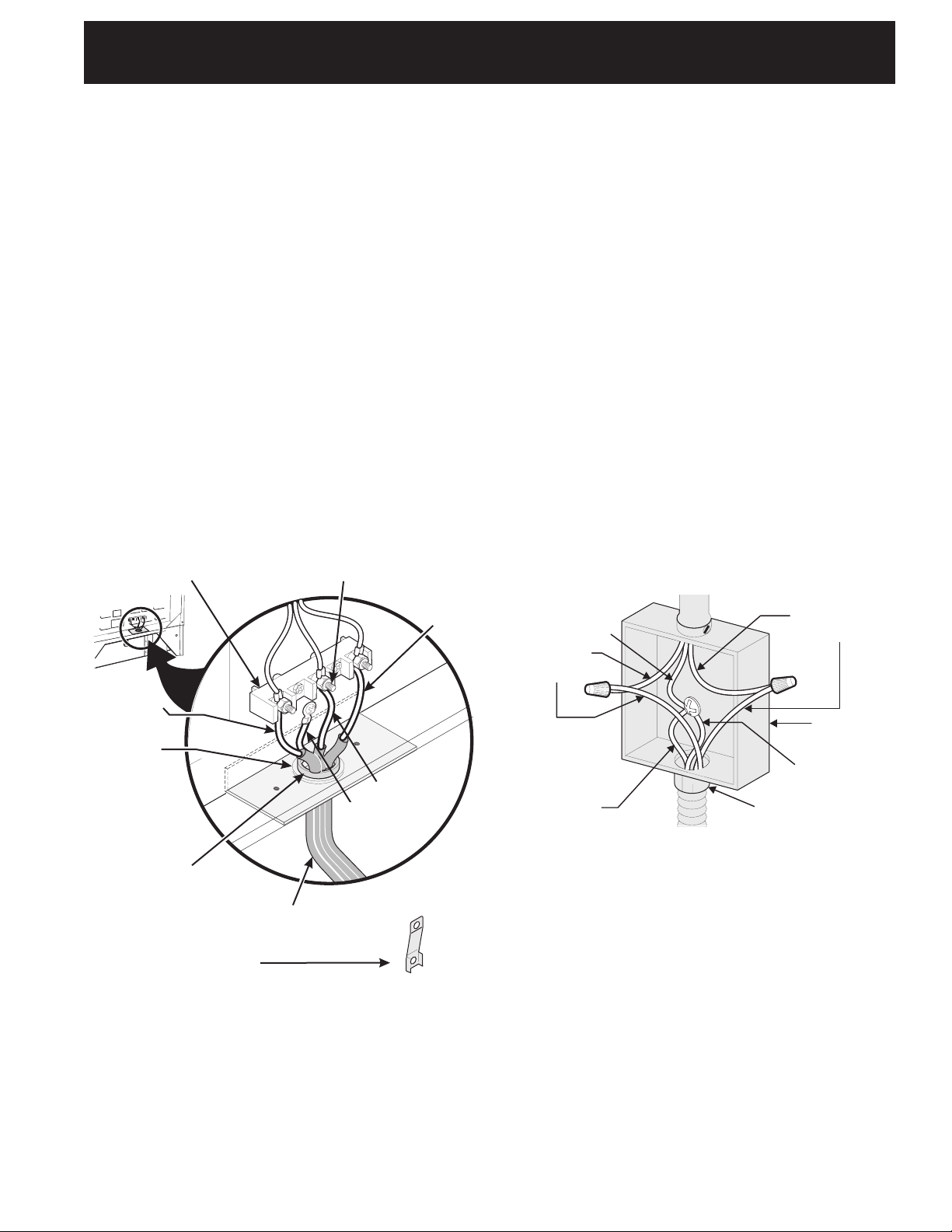

1. Power Supply Cord Kit (U.S.A.)

The user is responsible for connecting the power supply
cord to the connection block located behind the back
panel access cover.

This appliance may be connected by means of
permanent "hard wiring" (flexible armored or
nonmetallic shielded copper cable), or by means of a
power supply cord kit. Only a power supply cord kit
rated at 125/250 volts minimum, 40 amperes and
marked for use with ranges shall be used. See chart
(below) for cord kit connection opening size rating
information. Cord must have either 3 or 4 conductors.

For mobile home installation, or areas where local codes
do not permit grounding through neutral, a 4 conductor
power supply cord kit rated at 125/250 volts minimum,
40 amperes and marked for use with ranges should be
used (see Figure 5).

Risk of fire or electrical shock exists if
an incorrect size range cord kit is used, the
Installation Instructions are not followed, or the
strain relief bracket is discarded.

U.S.A.

Figure 1

Do not loosen the nuts which secure
the factory-installed range wiring to terminal block

while connecting range. Electrical failure or loss of
electrical connection may occur.

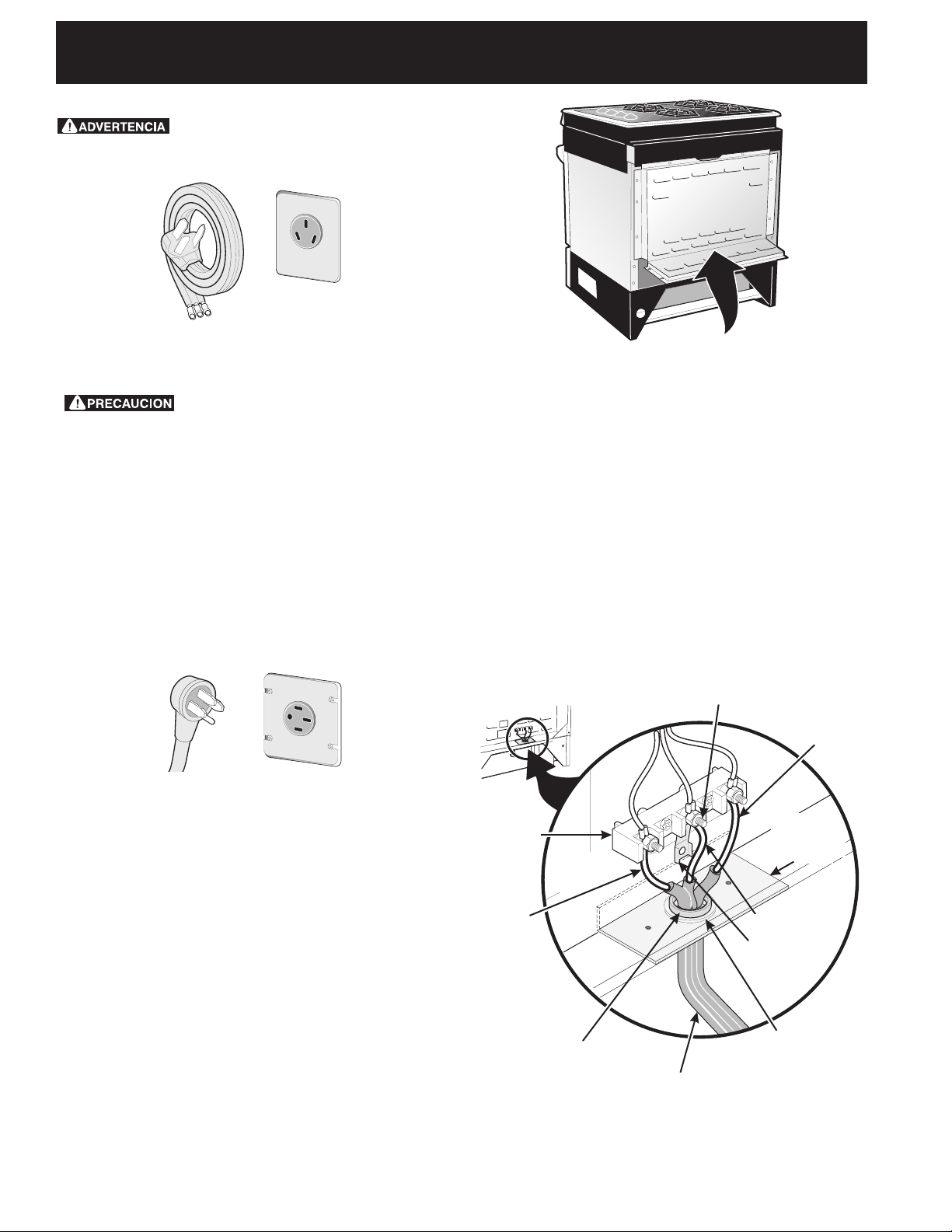

2. Factory Connected Power Supply
Cord (Canada only)

This range is equipped with a factory-connected power
cord (see Figure 2). Cord must be connected to a
grounded 120/240 volt or 120/208 volt range outlet. If
not outlet is available, have one installed by a qualified
electrician.

Terminals on end of wires must be either closed loop or
open-end spade lugs with upturned ends. Cord must
have strain-relief clamp.

See below for 3 or 4 conductor wire connection.

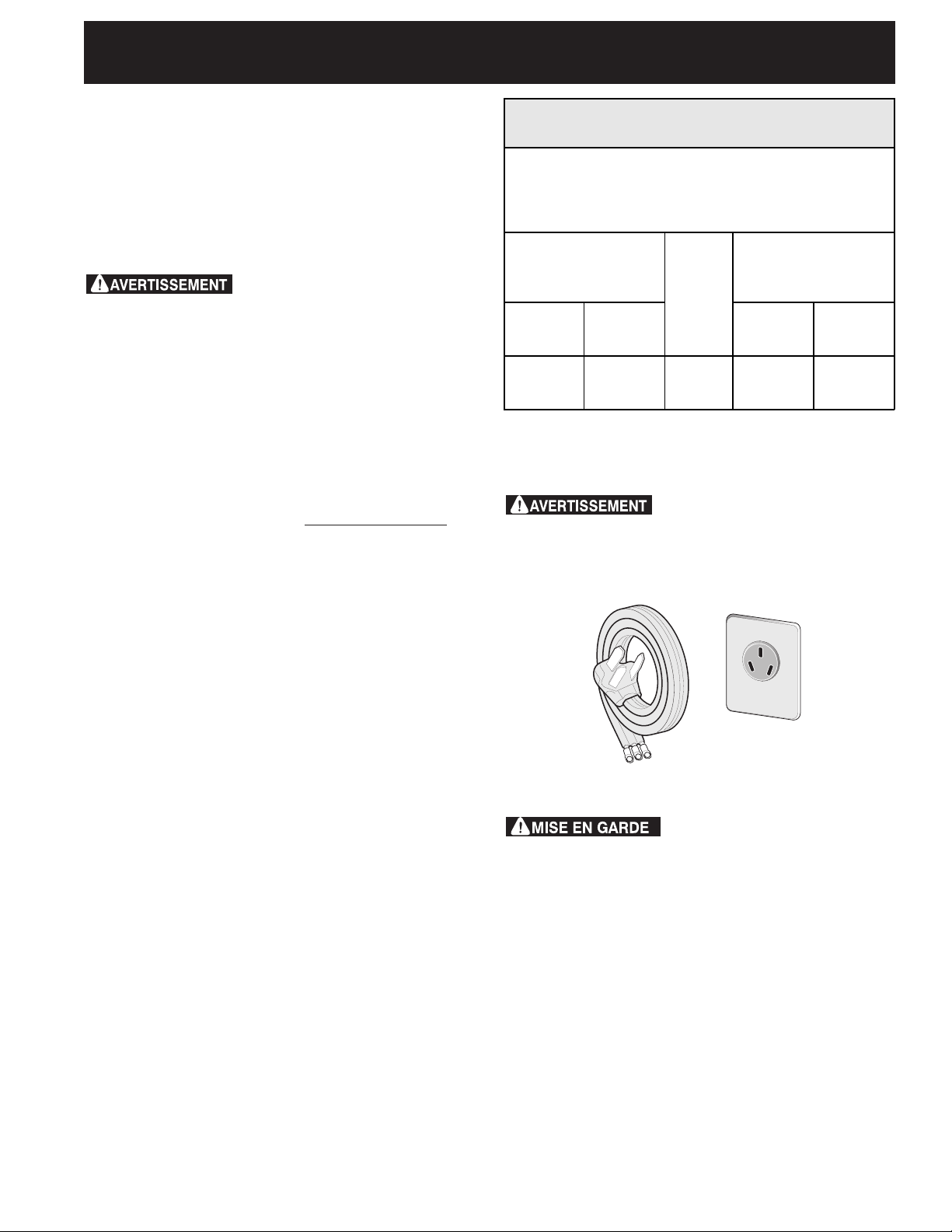

Range Connection Opening Size Chart

Refer to chart below for range connection opening size and power
supply cord kit ampere rating information. See serial plate on range
for kilowatt rating data.

See Serial Plate on Range for
Kw Rating

Cord Kit

Ampere

120/240 Volts 120/208 Volts Cord Kit

0-16.5 Kw

16.6-22.5 Kw

0-12.5 Kw

12.6-18.5 Kw

Rating

40 Amp.
50 Amp.

Diameter (inches (cm)) of
Range Connection
Opening

Direct

Connection

1 3/8 (3.5)
1 3/8 (3.5)

1 1/8 (2.9)
1 3/8 (3.5)

NOTE: Dual fuel Slide-in Range is shipped from factory
with 1 1/8" (2.9 cm) dia. hole as shown on figure 4. If a
larger hole is required, punch out the knockout.

Canada Style

Figure 2

Electrical Shock Hazard

• Electrical ground is required on this appliance.

• Do not connect to the electrical supply until

appliance is permanently grounded.

• Disconnect power to the circuit breaker or fuse
box before making the electrical connection.

• This appliance must be connected to a
grounded, metallic, permanent wiring system,
or a grounding connector should be connected
to the grounding terminal or wire lead on the
appliance.

• Do not use the gas supply line for grounding
the appliance.

Failure to do any of the above could result in a
fire, personal injury or electrical shock.

3

30" DUAL FUEL SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

(Models with an Electric Oven and a Gas Cooktop)

3. Electrical Connection to the Range
(U.S.A.)

This appliance is manufactured with the neutral terminal
connected to the frame.

Three Conductor Wire Connection to Range

If local codes permit connection of the frame grounding
conductor to the neutral wire of the copper power supply
cord (see Figure 4).

1. Remove the 3 screws at the lower end of the rear
wire cover, then bend the lower end of the rear wire
cover (access cover) upward to expose range
terminal connection block (see Figure 3).

2. Remove the 3 loose nuts (after you removed the
rubber band) on the terminal block using a 3/8" nut
driver or socket.

3. Connect the neutral white wire of the copper power
supply cord to the center silver-colored terminal of
the terminal block, and connect the other wires to
the outer terminals. Match wires and terminals by
color (red wires connected to the right terminal,
black wires connected to the left terminal).

4. Replace the 3 nuts on the terminal block (see Figure

4).

5. Lower the terminal cover and replace the 3 screws.

Silver Colored Terminal

Red
Wire

Terminal
Block

Cord

Mounting

Plate

BEND REAR WIRE COVER HERE

FOR ACCESS TO ELECTRIC HOOK-UP

Figure 3

Black
Wire

A User Supplied Strain­relief Must Be Installed
at This Location.

To 240 V
Receptacle

Figure 4

Neutral

(White Wire)

Grounding
Strap

1 1/8" (2.9 cm) Dia.
Direct Connection
Hole. Punch Out
Knockout for 1 3/8"
(3.5 cm) Dia. Cord
Kit Hole.

4

30" DUAL FUEL SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

(Models with an Electric Oven and a Gas Cooktop)

Four Conductor Wire Connection to Range
(mobile homes)

1. Remove the 3 screws at the lower end of the rear
wire cover, then raise the lower end of the rear wire
cover (access cover) upward to expose range
terminal connection block (see Figure 3).

2. Remove the 3 loose nuts (after you remove the
rubber band) on the terminal block using a 3/8" nut
driver or socket.

3. Remove the grounding strap from the terminal block
and from the appliance frame.

4. Connect the ground wire (green) of the copper
power supply cord to the frame of the appliance
with the ground screw, using the hole in the frame
where the ground strap was removed (see Figure 5).

5. Connect the neutral of the copper power supply cord
to the center silver-colored terminal of the terminal
block, and connect the other wires to the outer
terminals. Match wires and terminals by color (red
wires connected to the right terminal, black wires
connected to the left terminal).

6. Replace the 3 nuts on the terminal block (see Figure

5).

7. Lower the terminal cover and replace the 3 screws.

Terminal Block Silver Colored Terminal

Red
Wire

Direct Electrical Connection to the Circuit
Breaker, Fuse Box or Junction Box

If the appliance is connected directly to the circuit
breaker, fuse box or junction box, use flexible, armored
or nonmetallic sheathed copper cable (with grounding
wire). Supply a U.L. listed strain-relief at each end of
the cable. At the appliance end, the cable goes through
the Direct Connection Hole (see Figure 5) on the Cord
Mounting Plate. Wire sizes (copper wire only) and
connections must conform to the rating of the appliance.

Where local codes permit connecting the appliance­grounding conductor to the neutral (white) wire
(see Figure 6):

1. Disconnect the power supply.

2. In the circuit breaker, fuse box or junction box:
a) Connect the green (or bare copper) wire, the white

appliance cable wire, and the neutral (white) wire

together.
b) Connect the 2 black wires together.
c) Connect the 2 red wires together.

Cable from Residence

Neutral

(white) Wire

Red
Wires

Black
Wires

Black Wire

1 1/8" (2.9 cm)
Dia. Direct
Connection
Hole. Punch
Out Knockout
for 1 3/8 (3.5
cm) Dia. Cord Kit
Hole.

A User Supplied
Strain-relief Must
Be Installed at
This Location

NOTE: Be sure to remove the
supplied grounding strap.

To 240 V Receptacle

Figure 5

Neutral
(White Wire)

Ground (Bare
Copper Wire)

Junction

Box

White Wire

Green
(or Bare Copper)
Wire

Cable from

Appliance

U.L.-listed Conduit
Connector (or CSA
listed)

Figure 6

3-Wire (Grounded Neutral) Electrical System

(Example: Junction Box)

5

30" DUAL FUEL SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

(Models with an Electric Oven and a Gas Cooktop)

Where local codes DO NOT permit connecting the
appliance-grounding conductor to the neutral
(white) wire, or if connecting to 4-wire electrical
system (see Figure 7):

1. Disconnect the power supply.

2. Separate the green (or bare copper) and white
appliance cable wires.

3. In the circuit breaker, fuse box or junction box:
a) Connect the white appliance cable wire to the

neutral (white) wire.
b) Connect the 2 black wires together.
c) Connect the 2 red wires together.
d) Connect the green (or bare copper) grounding

wire to the grounding wire of the circuit breaker,

fuse box or junction box.

Cable from Residence

Green (or Bare
Copper) Wire

White Wire

Red
Wires

Black
Wires

Green (or Bare
Copper) Wire

White Wire

Junction

Box

Cable from

Appliance

U.L.-listed Conduit
Connector (or CSA
listed)

Figure 7 – 4-Wire Electrical System

(Example: Junction Box)

4. Cabinet Construction

To eliminate the risk of burns or fire by
reaching over heated surface units, do not have cabinet
storage space above the range. If there is cabinet
storage space above range, reduce the risk by installing
a range hood that projects horizontally a minimum of 5"
(12.7 cm) beyond the bottom of the cabinet.

Countertop Preparation

The cooktop sides of the range fit over the cutout edge
of your countertop.

If you have a square finish (flat) countertop, no
countertop preparation is required.

Formed front-edged countertops must have molded
edge shaved flat 1/4" (0.64 cm) from each front corner
of opening.

Tile countertops may need trim cut back 1/4" (0.64
cm) from each front corner and/or rounded edge
flattened.

¼"

(0.64 cm)

Cutout

¼"

(0.64 cm)

Min.

Width

30"

(76.2 cm)
Formed or tiled countertop

trimmed ¼" (0.64 cm)

back at front corners of

countertop opening.

Figure 8

If the countertop opening width is greater than the
minimum cutout width, adjust the 1/4" (0.64 cm)

dimension.

Countertop must be level. Place a level on the
countertop, first side to side, then front to back. If the
countertop is not level, the range will not be level. The
oven must be level for satisfactory baking results.
Cooktop sides of range fit over edges of countertop
opening.

6

30" DUAL FUEL SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

(Models with an Electric Oven and a Gas Cooktop)

5. Gas Supply – Installation

When shipped from the factory, this unit is designed to
operate on 4" water column (1.0 kPa) Natural gas
manifold pressure. A convertible pressure regulator is
connected to the range manifold and MUST be
connected in series with the gas supply line. To access
the regulator, remove the drawer.

For proper operation, the maximum inlet pressure to
the regulator should be no more than 14" of water
column pressure (3.5 kPa).

The inlet pressure to the regulator must be at least 1"
(.25 kPa) greater than the regulator manifold pressure
setting. The regulator is set for 4" water column (1.0
kPa) Natural gas manifold pressure, the inlet pressure
must be at least 5" water column (1.25 kPa) Natural
gas. For LP/Propane gas, the regulator must be set for
10" water column (2.5 kPa) manifold pressure, the inlet
pressure must be at least 11" water column (2.75 kPa).

The supply line should be equipped with an approved
shutoff valve (see Figure 9). This valve should be located
in the same room as the range and should be in a
location that allows ease of opening and closing. Do not
block access to the shutoff valve. The valve is for
turning on or shutting off gas to the appliance.

Open the shutoff valve in the gas supply line. Wait a
few minutes for gas to move through the gas line.

The gas supply between the shutoff valve and the
regulator may be connected by rigid piping or by A.G.A./
C.G.A.-approved flexible metallic union-connected
piping where local codes permit use.

When using flexible gas conduit on the range, allow
sufficient slack to pull the range outside the cutout for
cleaning or servicing.

NOTE: Do not allow the flexible conduit to get pinched
between the wall and the range. To visually check,
remove the drawer.

Use pipe-joint compound made for use with Natural and
LP/Propane gas to seal all gas connections. If flexible
connectors are used, be certain connectors are not
kinked.

Leak testing of the appliance shall be conducted
according to the manufacturer's instructions.

Check for leaks. After connecting the range to the gas

supply, check the system for leaks with a manometer. If
a manometer is not available, turn on the gas supply and
use a liquid leak detector at all joints and connections to
check for leaks.

Do not use a flame to check for leaks
from gas connections. Checking for leaks with a flame
may result in a fire or explosion.

All openings in the wall or floor where the range is to be
installed must be sealed.

Tighten all connections if necessary to prevent gas
leakage in the cooktop or supply line.

Check alignment of valves after connecting the
cooktop to the gas supply to be sure the manifold pipe
has not been moved.

The gas supply piping can be through the side wall of
the right cabinet. The right side cabinet is an ideal
location for the main shutoff valve.

Do not make the connection too tight.
The regulator is die cast. Overtightening may crack the
regulator resulting in a gas leak and possible fire or
explosion.

Assemble the flexible connector from the gas supply pipe
to the pressure regulator in order: 1- manual shutoff
valve, 2- flare union adapter, 3- flexible connector, 4­flare union adapter, 5- pressure regulator.

The gas supply line to the shutoff valve should be 1/2" or
3/4" solid pipe.

The user must know the location of the main shutoff
valve and have easy access to it.

Disconnect this range and its individual shutoff
valve from the gas supply piping system during any

pressure testing of that system at test pressures greater
than 1/2 psig (3.5 kPa or 14" water column).

Isolate the range from the gas supply piping system

by closing its individual manual shutoff valve during any
pressure testing of the gas supply piping system at test
pressures equal to or less than 1/2 psig (3.5 kPa or 14"
water column).

6. LP/Propane Gas Conversion

This appliance can be used with Natural gas or LP/
Propane gas. It is shipped from the factory for use with
natural gas.

If you wish to convert your range for use with LP/Propane
gas, use the supplied fixed orifices located in a bag
containing the literature marked "FOR LP/PROPANE GAS
CONVERSION". Follow the instructions packaged with
the orifices.

7

30" DUAL FUEL SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

(Models with an Electric Oven and a Gas Cooktop)

PRESSURE REGULATOR

LOCATION

TO

APPLIANCE

Solid Piping Gas Supply

Sutoff

Valve

REAR WIRE

ACCESS

COVER

TO GAS SUPPLY

LINE

RANGE

DOOR

DRAWER

Figure 9

Flexible Appliance Conduit

Install sufficient length of flexible conduit

to allow the range to be pulled

completely out of the cut-out area for

proper servicing (supplied by user).

Union

Adaptor

Place flexible conduit

through hole provided

above right rear leveling leg.

Flare Union

Adaptor

Pressure

Regulator

RIGHT

SIDE OF

RANGE

Flare

WALL

Manual

Sutoff Valve

(supplied by

user) Connect

to ½" or ¾"

solid gas

supply pipe

from the wall

or floor.

GAS

SUPPLY

LP/Propane Gas Conversion (continued)

The conversion must be performed by a qualified service
technician in accordance with the manufacturer's
instructions and all local codes and requirements. Failure
to follow these instructions could result in serious injury
or property damage. The qualified agency performing
this work assumes responsibility for the conversion.

Failure to make the appropriate
conversion can result in personal injury and property
damage.

7. Moving the Appliance for
Servicing and Cleaning

Turn off the range line fuse or circuit breakers at the
main power source, and turn off the manual gas shut-off
valve. Make sure the range is cold. Remove the service
drawer (warmer drawer on some models) and open the
oven door. Lift the range at the front and slide it out of
the cut-out opening without creating undue strain on the
flexible gas conduit. Make sure not to pinch the flexible
gas conduit at the back of the range when replacing the
unit into the cut-out opening. Replace the drawer, close
the door and switch on the electrical power and gas to
the range.

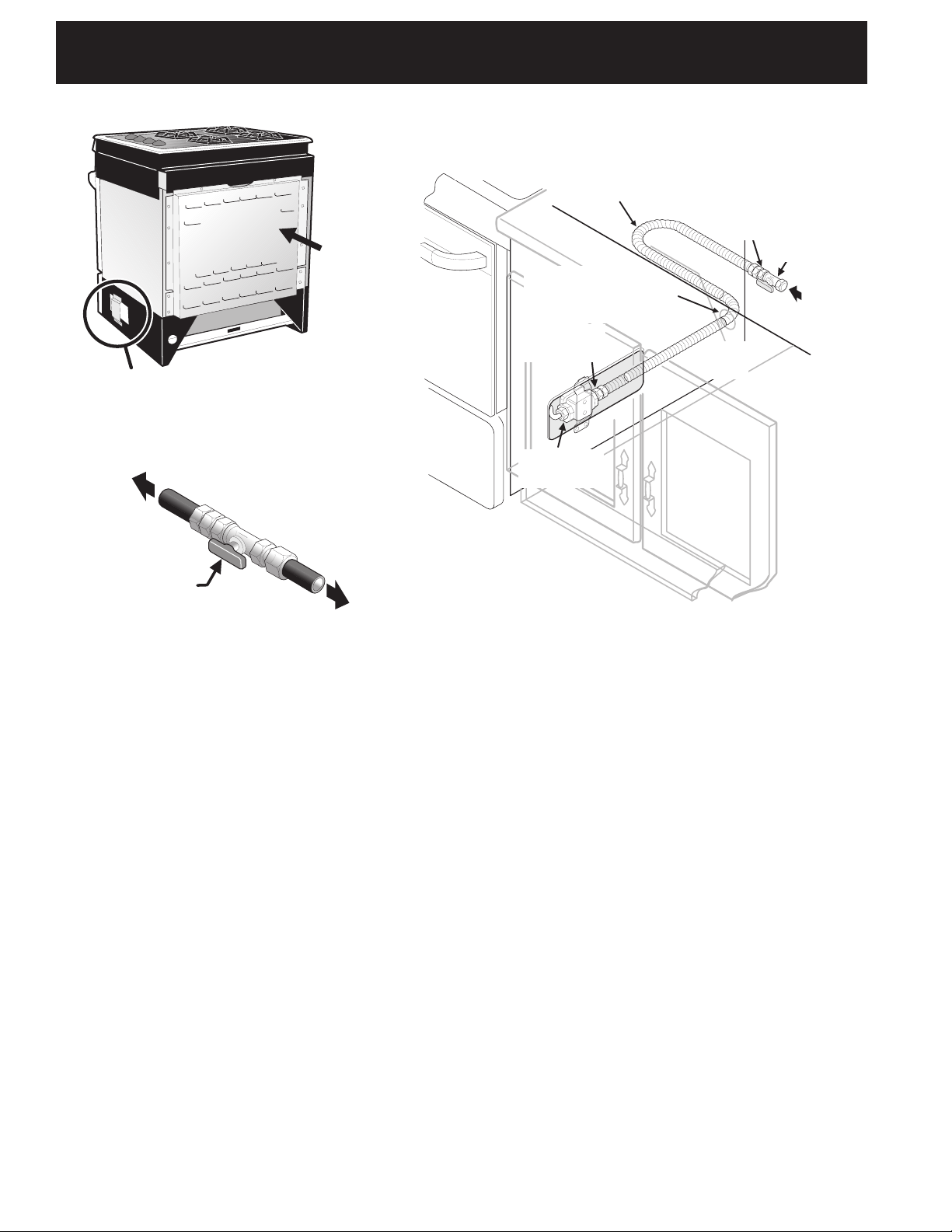

The regulator must be disconnected before moving the
appliance, if the range regulator is connected to rigid
piping. If the range is equipped with a warmer drawer,
the regulator can be accessed through a lateral side
panel. Remove the 2 screws securing the panel, then
remove the panel. Disconnect the regulator from the
piping. Reassemble in reverse order (see Figure 10).

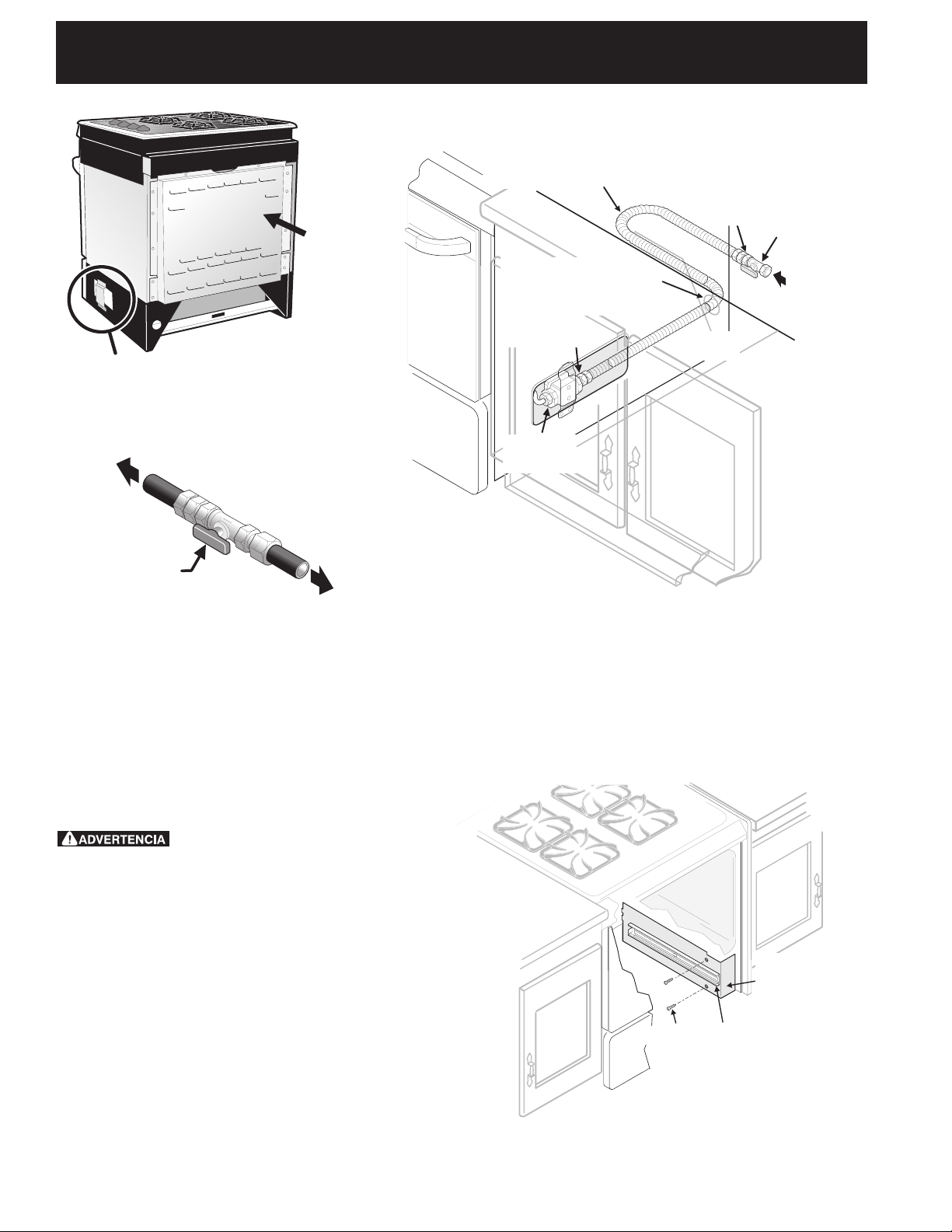

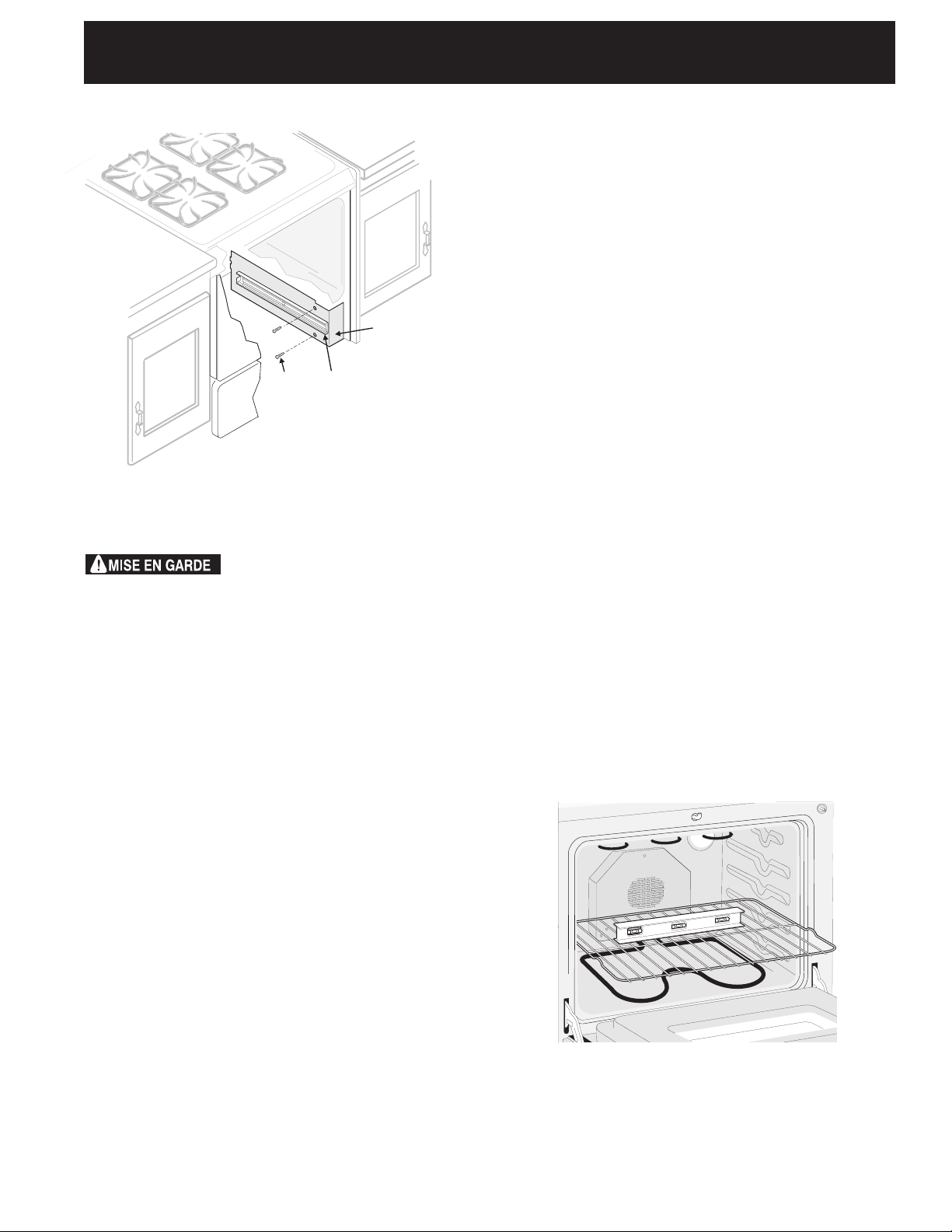

Lateral

side panel

warmer

(RH SIDE)

Screw

Drawer glide

(do not remove)

Figure 10

8

30" DUAL FUEL SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

(Models with an Electric Oven and a Gas Cooktop)

8. Range Installation

When unpacking the range, do not
discard the 4 shipping bolts. These are to be replaced
on the unit for use as leveling legs and height
adjustments.

1. Installation Without Side Panel(s)

A. The range cooktop overlaps the countertop at

the sides and the range rests on the floor. The
cooktop is 30" (76.2 cm) wide.

B. Install base cabinets 29" (73.7 cm) apart. Make

sure they are plumb and level before attaching
cooktop. Shave raised countertop edge to clear
30" (76.2 cm) wide range top rim.

C. Install cabinet doors 31" (78.7 cm) min. apart so

as not to interfere with range door opening.
D. Cutout countertop exactly as shown on page 1.
E. A backguard kit can be ordered through your

dealer.
F. Adjust leveling legs so that the underside of the

cooktop is sitting on the countertop.
G. Level the range. The floor where the range

is to be installed must be level (see

Figure 11).

9. Leveling the Range

Level the range and set cooktop height before
installation in the cut-out opening.

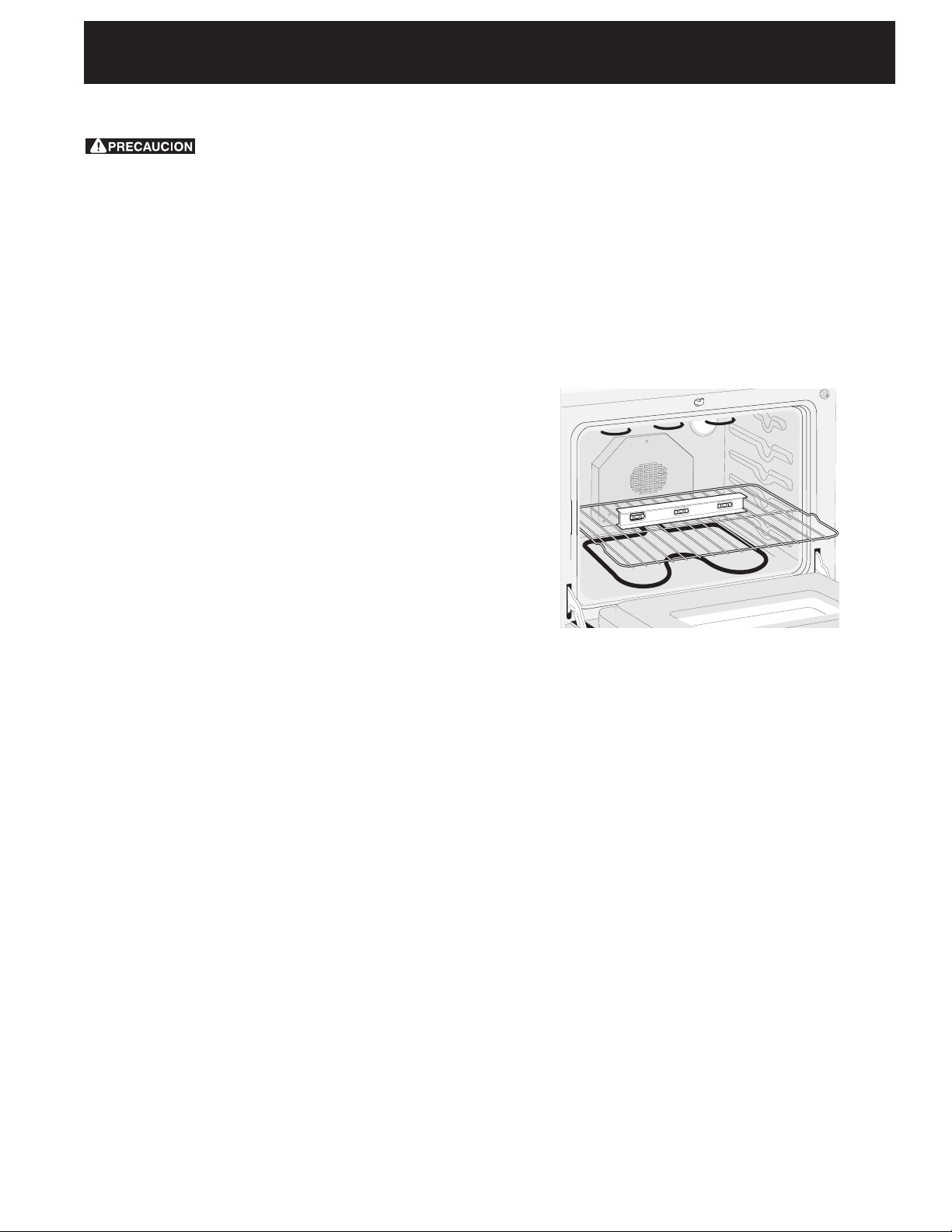

1. Install an oven rack in the center of the oven.

2. Place a level on the rack. Take 2 readings with the
level placed diagonally in one direction and then the
other. Level the range, if necessary, by adjusting the
4 leg levelers with a wrench (see Figure15).

3. Taking care to not damage the countertop, slide
range into cut-out opening and double check for
levelness. If the range is not level, pull unit out and
readjust leveling legs, or make sure floor is level.

2. Installation With Side Panel(s)

1

A. Install base cabinets 30

/

8" (76.5 cm) min.

apart. Make sure they are plumb and level.

B. Install cabinet doors 31" (78.7 cm) min. apart so

as not to interfere with range door opening.

c. A backguard kit can be ordered through your

dealer.

D An end panel kit can be ordered through your

dealer.

E. Level the range and adjust cooktop height.

3. Installation With Backguard

5

The cutout depth of 21

/

8" (55 cm) needs to be

increased to 24" (61 cm) when installing a backguard.

Figure 9

9

30" DUAL FUEL SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

(Models with an Electric Oven and a Gas Cooktop)

10. Check Operation

Refer to the Owner's Guide packaged with the range for
operating instructions and for care and cleaning of your
range.

Do not touch the elements or burners.

They may be hot enough to cause burns.

Remove all packaging from the oven before testing.

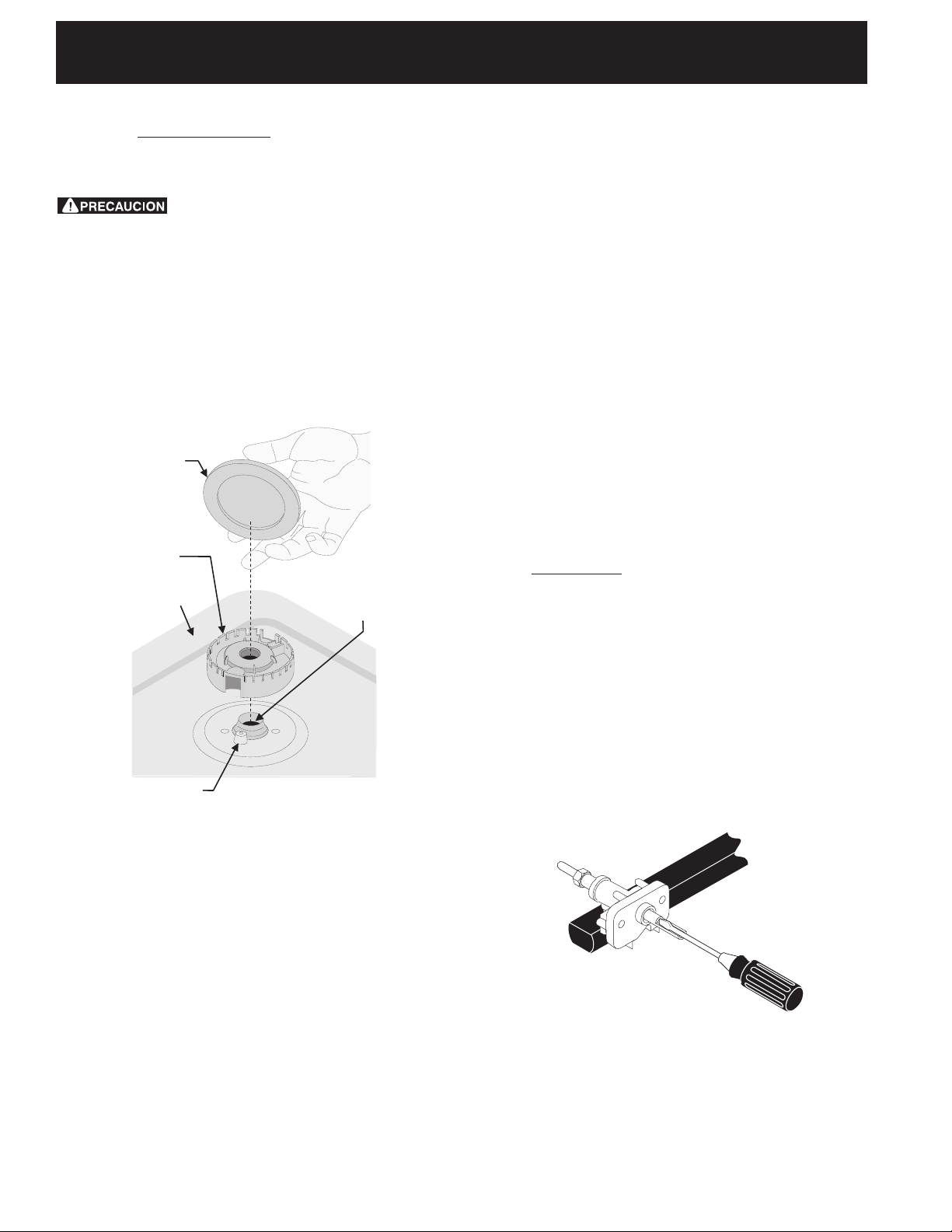

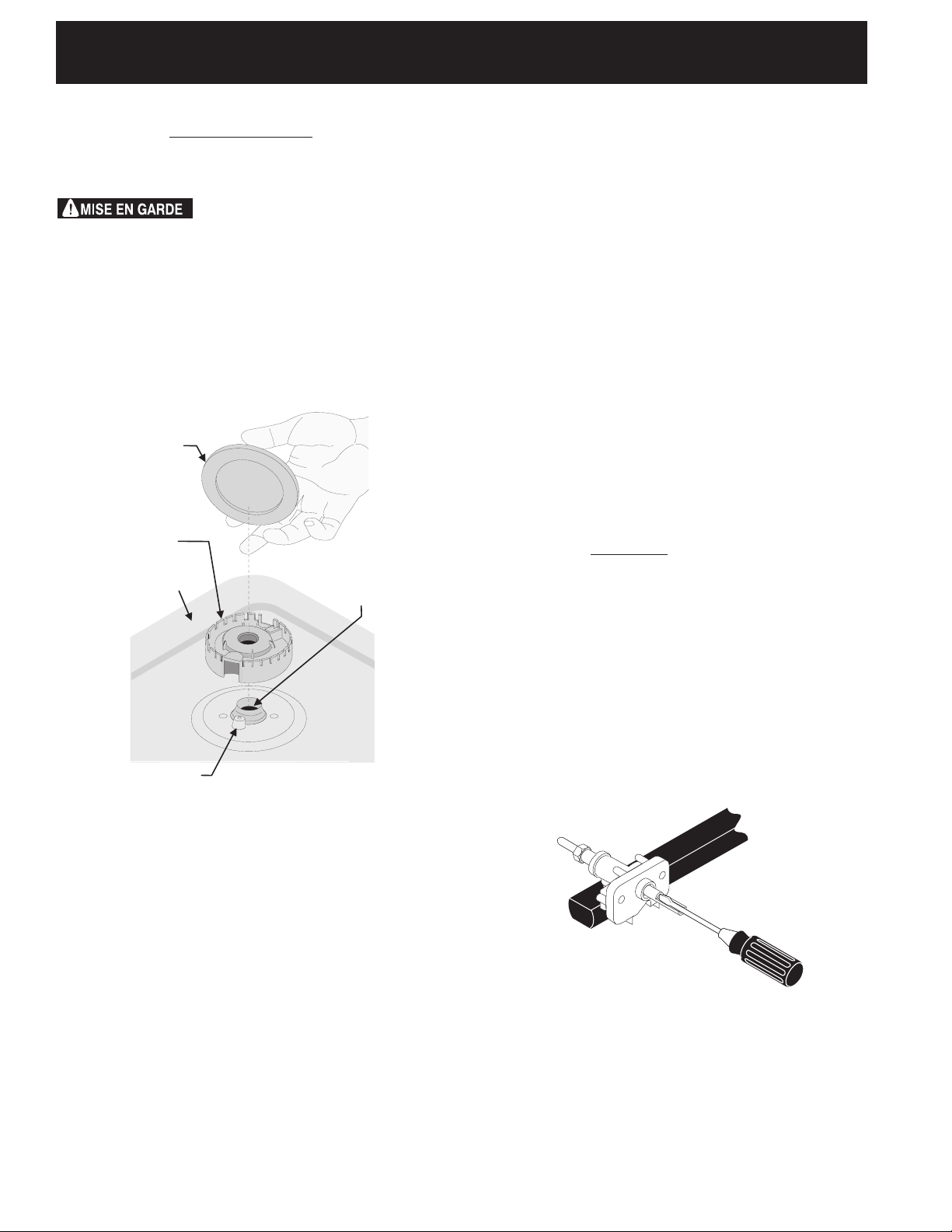

1. Install Burner Bases and Burner Caps

This range is equipped with sealed burners as shown
(see Figure 12).

Burner Cap

Burner Base

Burner Pan

Gas Opening

To check for proper lighting:

A. Push in and turn a surface burner knob to the

LITE position. You will hear the igniter sparking.

B. The surface burner should light when gas is

available to the top burner. Each burner should
light within four (4) seconds in normal operation
after air has been purged from supply lines.
Visually check that burner has lit.

C. Once the burner lights, the control knob should

be rotated out of the LITE position.

There are separate ignition devices for each burner.
Try each knob separately until all burner valves have
been checked.

4. Adjust the "LOW" Setting of Surface Burner
Valves (see Figure 13)

A. Push in and turn each control to LITE until burner

ignites.
B. Quickly turn knob to LOWEST POSITION.
C. If burner goes out, readjust valve as follows:

Reset control to OFF. Remove the surface burner

control knob, insert a thin-bladed screw driver

into the hollow valve stem and engage the

slotted screw inside. Flame size can be

increased or decreased with the turn of the

screw. Adjust flame until you can quickly turn

knob from LITE to LOWEST POSITION without

extinguishing the flame. Flame should be as

small as possible without going out.

Electrode

Figure 12

A. Unpack burner bases and burner caps.
B. Place burner bases over each gas opening.
C. Make sure the burner is properly aligned and

leveled. Place burner caps over appropriate
burner bases.

NOTE: There are no burner adjustments necessary on
this range.

2. Turn on Electrical Power and Open Main Shutoff
Gas Valve

3. Check the Igniters

Operation of electric igniters should be checked after
range and supply line connectors have been carefully
checked for leaks and range has been connected to
electric power.

Figure 13

10

30" DUAL FUEL SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

(Models with an Electric Oven and a Gas Cooktop)

5. Operation of Oven Elements

The oven is equipped with an electronic oven control.
Each of the functions has been factory checked before
shipping. However, it is suggested that you verify the
operation of the electronic oven controls once more. Refer
to the Owner's Guide for operation. Follow the instructions
for the Clock, Timer, Bake, Broil, Convection (some
models) and Clean functions.

Bake–After setting the oven to 350°F (177°C) for baking,
the lower element in the oven should become red.

Broil–When the oven is set to BROIL, the upper element
in the oven should become red.

Clean–When the oven is set for a self-cleaning cycle, the
upper element should become red during the preheat
portion of the cycle. After reaching the self-cleaning
temperature, the lower element will become red.

Convection (some models)–When the oven is set to
CONV. BAKE/ROAST at 350°F (177°C), both elements
cycle on and off alternately and the convection fan will
turn. The convection fan will stop turning when the
oven door is opened during convection baking or
roasting.

Before You Call for Service

Read the Avoid Service Checklist and operating
instructions in your Owner's Guide. It may save you time
and expense. The list includes common occurrences that
are not the result of defective workmanship or materials
in this appliance.

Refer to the warranty and service information in your
Owner's Guide for our phone number and address.
Please call or write if you have inquiries about your
range product and/or need to order parts.

Warmer Drawer (some models)–Set the control knob
to HI and check to see the drawer is heating.

When All Hookups are Complete

Make sure all controls are left in the OFF position.

Make sure the flow of combustion and ventilation air to
the range is unobstructed.

Model and Serial Number Location

The serial plate is located on the oven front frame
behind the oven door (some models) or behind the
drawer (some models).

When ordering parts for or making inquiries about your
range, always be sure to include the model and serial
numbers and a lot number or letter from the serial plate
on your range.

Your serial plate also tells you the rating of the burners,
the type of fuel and the pressure the range was adjusted
for when it left the factory.

11

30" DUAL FUEL SLIDE-IN RANGE INSTALLATION INSTRUCTIONS

(Models with an Electric Oven and a Gas Cooktop)

11. Important Safety Warning

To reduce the risk of tipping of the range, the range
must be secured to the floor by properly installed anti-tip
brackets and screws packed with the range. Those parts
are located in a plastic bag in the oven. Failure to install
the anti-tip brackets will allow the range to tip over if
excessive weight is placed on an open door or if a child
climbs upon it. Serious injury might result from spilled
hot liquids or from the range itself.

Follow the instructions below to install the anti-tip
brackets.

If range is ever moved to a different location, the anti-tip
brackets must also be moved and installed with the
range. To check for proper installation, see step 5.

Tools Required:

5/16" Nutdriver or Flat Head Screwdriver
Adjustable Wrench
Electric Drill
3/16" Diameter Drill Bit
3/16" Diameter Masonry Drill Bit (if installing in
concrete)

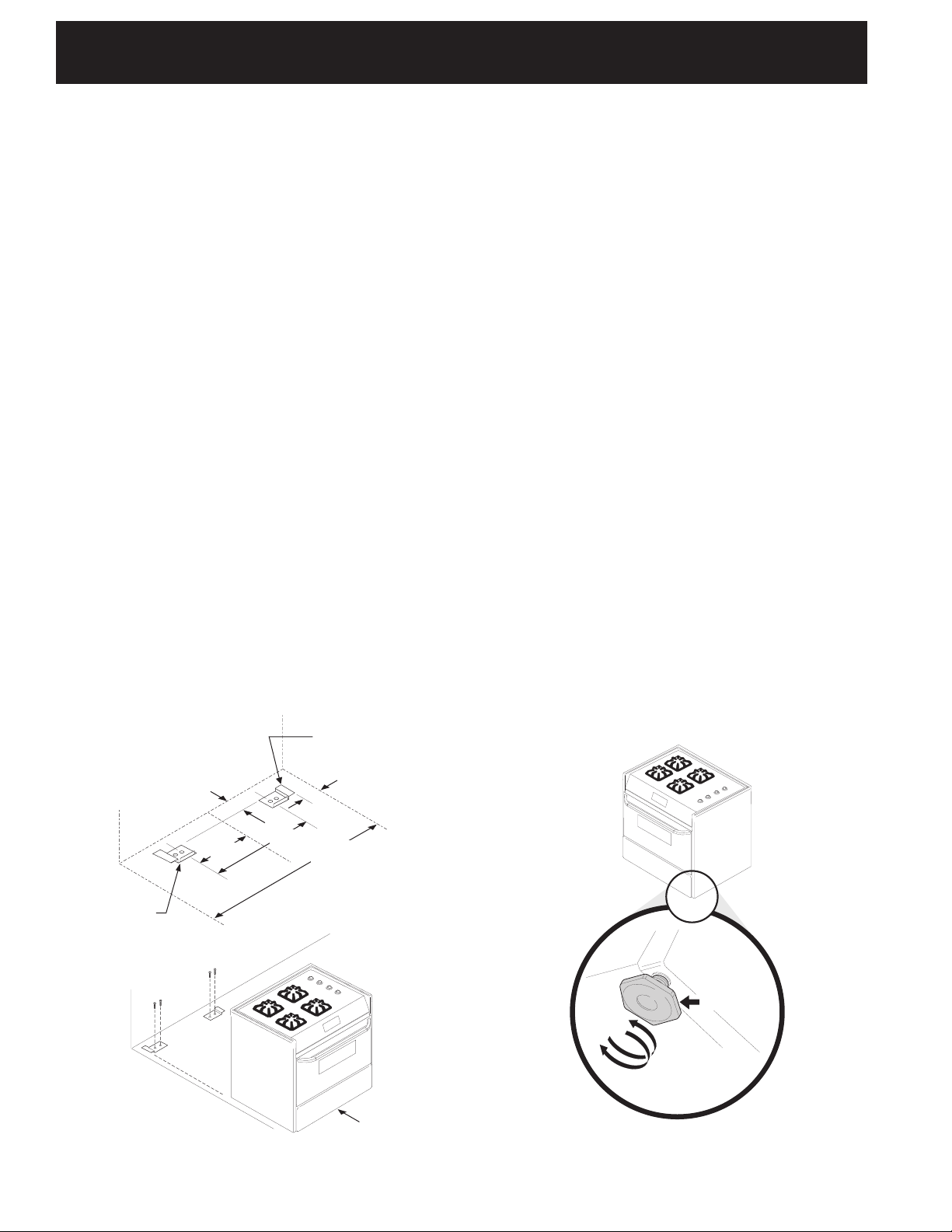

Anti-Tip Brackets Installation Instructions

Brackets attach to the floor at the back of the range to
hold both rear leg levelers. When fastening to the floor,
be sure that screws do not penetrate electrical wiring or
plumbing. The screws provided will work in either wood
or concrete.

1. Unfold paper template and place it flat on the floor
with the back and side edges positioned exactly
where the back and sides of range will be located
when installed. (Use the diagram below to locate
brackets if template is not available.)

2. Mark on the floor the location of the 4 mounting
holes shown on the template. For easier installation,
3/16" (0.5 cm) diameter pilot holes 1/2" (1.3 cm)
deep can be drilled into the floor.

3. Remove template and place brackets on floor with
turned up flange to the front. Line up holes in
brackets with marks on floor and attach with 4
screws provided. Brackets must be secured to solid
floor. If attaching to concrete floor, first drill 3/16"
(0.5 cm) dia. pilot holes using a masonry drill bit.

4. Level range if necessary, by adjusting 4 leg levelers
with wrench (see Figure 15). A minimum clearance
of 1/8" (0.8 cm) is required between the bottom of
the range and the rear leg levelers to allow room for
the anti-tip brackets.

5. Slide range into place making sure rear legs are
trapped by ends of brackets. Range may need to be
shifted slightly to one side as it is being pushed back
to allow rear legs to align with brackets. Grasp the
top rear edge of the range and carefully attempt to
tilt it forward to make sure range is properly
anchored.

Back Edge of

Range or Rear Wall

Anti-Tip Bracket

½" (1.3 cm)

C

L

9 ¾"

(24.8 cm)

19 ½"

(49.5 cm)

Figure 14

Anti-Tip Bracket

¾" Typ.

(1.9 cm) Typ.

28 1/8"
(71.4 cm)
(Rear width of range
with body sides)

Slide Back

Levelling Leg

Raise

Lower

Figure 15

12

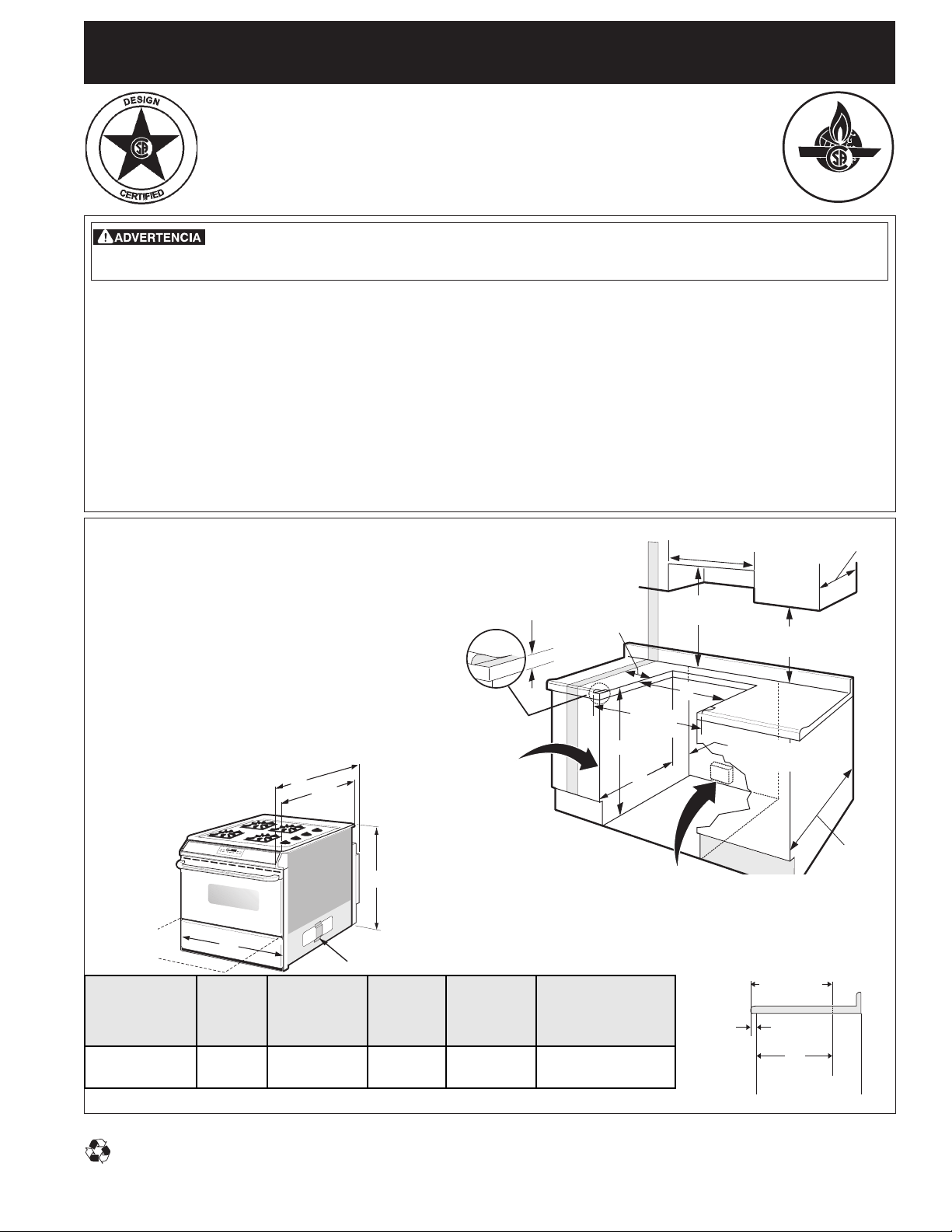

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"

(Para Modelos con un Horno Eléctrico y una Estufa a Gas)

LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR

UN INSTALADOR CALIFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL

INSPECTOR LOCAL DE ELECTRICIDAD.

LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

Si la información contenida en este manual no es seguida exactamente, puede

ocurrir un incendio o explosión causando daños materiales, lesión personal o la muerte.

PARA SU SEGURIDAD:
— No almacene ni utilice gasolina u otros vapores y líquidos inflamables en la proximidad de éste o de

cualquier otro artefacto.

— QUE DEBE HACER SI PERCIBE OLOR A GAS:

• No trate de encender ningún artefacto.

• No toque ningún interruptor eléctrico; no use ningún teléfono en su edificio.

• Llame a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.

• Si no logra comunicarse con su proveedor de gas, llame al departamento de bomberos.
— La instalación y el servicio de mantenimiento deben ser efectuados por un instalador calificado, la agencia

de servicio o el proveedor de gas.

CERTIFIED

No pellizque el cordón eléctrico o el conducto flexible de gas
entre la estufa y la pared.

No selle la estufa a los armarios de lado.

**NOTA: Un espacio mínimo de 30" (76.2 cm) entre la
superficie de la estufa y el fondo del armario cuando el
fondo del armario de madera o metal está protegido por no
menos de 1/4" (0.64 cm) de madera resistente al fuego
cubierta por una lámina metálica de MSG, número 28,

0.015" (0.4 mm) de acero inoxidable, 0.024" (0.6 mm) de
aluminio, ô 0.02" (0.5 mm) de cobre.

Un espacio mínimo de 36" cuando el armario no está
protegido.

• NOTA: Deje por los 19 ¼" (48.9 cm) de espacio libre
para la profundidad de la
puerta cuando
esta abierta.

• Puerta abierta
(vea la nota)

A. ALTURA

35 3/8" (90 cm) ­36 3/8" (92 cm)

B

B.

ANCHURA

30"

(76.2 cm)

C

23 ½"

(59.7 cm)

C.

PROFUNDIDAD

A LA FRENTE

DE LA ESTUFA

26 1/4"

(66.7 cm)

A

Regulador

ANCHURA

MÍNIMA DE

RECORTADO

29"

(73.7 cm)

Acepille el borde subido a que
deje espacio para un borde
30" (76.2 cm) de anchura de
estufa

1 ½" Máx.

(3.8 cm Máx.)

Localise las puertas
del armario 1"
(2.5 cm) mín
del hueco de
la abertura.

*Nota: 29" (73.7
cm) Anchura de la
abertura para
plancha
translapadala y
apariencia
encerrada.

Para la instalación de modelos
con paneles laterales opciónales,
el área del hueco incluyendo el
armario debe de estar 30" (76.2
cm) de anchura mínimo.

F.

G.

PROFUNDIDAD

MÍNIMA DE

RECORTADO

21 3/4"

(55.2 cm)

36" (91.4 cm) standard

Mín. 3"

(7.6 cm) de

la pared,

solamente

este lado

30"

(76.2 cm)

Exacto

H

G

H.

ALTURA DEL

MOSTRADOR

35 3/8" (90 cm) min.

30" Mín.

(76.2 cm Mín.)

30" Mín.**

(76.2 cm Mín.**)

PARED

F

Approx. 1 7/8"

La caja de empalmes o el

enchufe de conexión con la

tierra debería situarse de 8" a

17" (20.3 cm a 43.2 cm) del

armario derecho y de 2" a 4"

(5.1 cm a 10.2 cm) del suelo.

PARTE

DELANTERA

DEL

ARMARIO

G. La profundidad mínima de recortado se aumenta a 24" (61 cm) con el uso de un protector trasero.

18" Mín.

(45.7 cm) Mín.

(4.8 cm)

22 7/8"

(58.1 cm)

1 1/8"

(45.7 cm)

G

Ref.

13"

(33 cm)

24" Mín.

(61 cm Mín.)

NOTA: Se adjunta el diagrama de cables de esta cocina al final de este libreta.

Papel reciclado Impreso en Canadá

13

Diagrama de la instalación alámbrica - páginas 37-40

P/N 318201650 (0006) Rev. B

English – pages 1-12

Español – páginas 13-24

Français – pages 25-36

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"

(Para Modelos con un Horno Eléctrico y una Estufa a Gas)

Notas importantes para el Instalador

1. Lea todas las instrucciones contenidas en este manual
antes de instalar la estufa.

2. Saque todo el material usado en el embalaje del
compartimiento del horno antes de conectar el
suministro eléctrico o de gas a la estufa.

3. Observe todos los códigos y reglamentos pertinentes.

4. Deje estas instrucciones con el comprador.

Nota Importante para el Consumidor

Conserve estas instrucciones y el Manual del Usuario para
referencia futura.

IMPORTANTES
INSTRUCCIONES DE
SEGURIDAD

Instalación de esta estufa debe cumplir con todos los
códigos locales, o en ausencia de códigos locales con el
Código Nacional de Gas Combustible ANSI Z223.1—
última ediciónen los Estados Unidos, o el CAN/CGA­B149.2 en Canadá.

El diseño de esta estufa ha sido certificado por la
Asociación de Gas Americana. En éste como en
cualquier otro artefacto que use gas y genere calor, hay
ciertas precauciones de seguridad que usted debe seguir.
Estas serán encontradas en el Manual del Usuario, léalo
cuidadosamente.

• Asegúrese de que la estufa sea instalada y

conectada a tierra en forma apropiada por un
instalador calificado o por un técnico.

• Esta estufa debe ser eléctricamente puesta a tierra

de acuerdo con los códigos locales, o en su
ausencia, con el Código Eléctrico Nacional ANSI/
NFPA No. 70, última edición en los Estados Unidos
(Vea las instrucciones para la puesta a tierra) o el
código Eléctrico Canadiense CSA Standard C22.1,
Part 1, en Canadá.

• La instalación de aparatos diseñados para instalación
en casas prefabricadas (móviles) debe conformar con el
Manufactured Home Construction and Safety Standard,
título 24CFR, parte 3280 [Anteriormente el Federal
Standard for Mobil Home Construction and Safety,
título 24, HUD (parte 280)] o cuando tal estándar no se
aplica, el Standard for Manufactured Home Installation
1982 (Manufactured Home sites, Communities and
Setups), ANSI Z225.1/NFPA 501A-edición más reciente,
o con los códigos locales en los Estados Unidos o el
CAN/CSA-Z240 MH, en Canadá.

• Asegúrese de que el material que recubre las
paredes alrededor de la estufa, pueda resistir el
calor generado por la estufa.

• Antes de instalar la estufa en un área cuyo piso
este recubierto con linóleo u otro tipo de piso
sintético, asegúrese de que éstos puedan resistir
una temperatura de por lo menos 90°F (32.2°)
sobre la temperatura ambiental sin provocar
encogimiento, deformación o decoloración. No

instale la estufa sobre una alfombra al menos que
coloque una plancha de material aislante de por lo
menos ¼" (0.6 cm), entre la estufa y la alfombra.

• No obstruya el flujo del aire de combustión en la
ventilación del horno ni tampoco alrededor de la
base o debajo del panel inferior delantero de la
estufa. Evite tocar las aberturas o áreas cercanas de

la ventilación, ya que pueden estar muy calientes
durante el funcionamiento del horno. La estufa
requiere aire fresco para la combustión apropiada de
los quemadores.

Nunca deje niños solos o

desatendidos en un área donde un artefacto está
siendo usado. A medida que los niños crecen,

enséñeles el uso apropiado y de seguridad para todos los
artefactos. Nunca deje la puerta del horno abierta
cuando la estufa está desatendida.

No se pare, apoye o siente en la s
puertas o cajones de esta estufa pues puede resultar
en serias lesiones y puede también causar daño a la
estufa.

• TODAS LAS
ESTUFAS
PUEDEN
VOLCARSE.

• ESTO PODRIA
RESULTAR EN
LESIONES
PERSONALES.

• INSTALE EL
DISPOSITIVO
ANTIVUELCOS
QUE SE HA
EMPACADO
JUNTO CON
ESTA ESTUFA.

PARA REDUCIR EL RIESGO
DE QUE SE VUELQUE LA
ESTUFA, HAY QUE
ASEGURARLA
ADECUADAMENTE
COLOCANDOLE LOS
SOPORTES ANTIVUELCO
QUE SE PROPORCIONAN.
PARA COMPROBAR SI
ESTOS ESTAN INSTALADOS
Y APRETADOS EN SU
LUGAR COMO SE DEBE,
ASE EL BORDE TRASERO
SUPERIOR DE LA ESTUFA Y
CUIDADOSAMENTE
INCLÍNELA HACIA
ADELANTE PARA ASEGURAR
QUE LA ESTUFA SE ANCLE.

• No almacene artículos que puedan interesar a los
niños en los gabinetes sobre la estufa. Los niños

pueden quemarse seriamente tratando de trepar a la
estufa para alcanzar estos artículos.

• Los gabinetes de almacenamiento sobre la estufa
deben ser evitados, para eliminar la necesidad de
tener que pasar sobre los quemadores superiores
de la estufa para llegar a ellos.

• Ajuste el tamaño de la llama de los quemadores
superiores de tal manera que ésta no sobrepase el
borde de los utensilios de cocinar. La llama

excesiva es peligrosa.

• No use el horno como espacio de almacenaje. Esto
creará una situación potencialmente peligrosa.

14

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"

(Para Modelos con un Horno Eléctrico y una Estufa a Gas)

• Nunca use la estufa para calentar el cuarto. El uso
prolongado de la estufa sin la adecuada ventilación
puede resultar peligroso.

• No almacene ni utilice gasolina u otros vapores y
líquidos inflamables en la proximidad de éste o de
cualquier otro artefacto eléctrico. Puede provocar

incendio o explosión.

• En caso de una interruptión del servicio eléctrico, es

pasible de encender los quemadores de superficie a
mano. Para encender un quemador de suoerficie,
acerque un fósforo encendido del cabezal del
quemador, y gire delicadamente el botón de control de
superficie a LITE (encendido). Tener cuidado al
encender los quemadores a mano.

• Ajuste todos los controles a la posición "OFF"
(apagada) después de haber hecho una operación
con tiempo programado.

PARA MODELOS AUTOLIMPIANTES:

• Saque la asadera, alimentos o cualquier otro
utensilio antes de usar el ciclo de autolimpieza del
horno. Limpie todo exceso de derrame de alimentos.

Siga las instrucciones de prelimpiado en el

Manual del

Usuario.

CANADA SOLAMENTE: Este aparato está
equipado con una enchufe de 4 patas puesta a tierra
para su protección contra choque eléctrico, y debe de
ser conectado directamente en una tomacorriente
correctamente puesta a tierra. No corte ni remueva esta
pata puesta a tierra del enchufe.

1. Juego de Cordón Eléctrico (Estados
Unidos)

El consumidor tiene la responsabilidad de conectar el
cordón eléctrico al bloque de conexión ubicado detrás de
la cubierta de acceso del panel trasero.

Este eléctrodoméstico puede ser conectado por medio de
una “conexión directa” de cables permanentes (cable
blindado flexible o no metálico recubierto de cobre), o por
medio de un ensamblaje de cordón de suministro eléctrico.
Solamente un ensamblaje de cordón de suministro eléctrico
con regimén de 125/250 voltios mínimo, 40 amperios y
marcado para uso con cocinas debe ser utilizado. Vea la
tabla (más abajo) para información sobre el tamaño de
abertura de la conexión del ensamblaje de cordón. El
cordón debe de tener 3 o 4 conductores. En las
instalaciones para casas movibles, o en áreas donde los
códigos locales no permitan la puesta a tierra al neutral, un
ensamblaje de cordón de suministro eléctrico a 4
conductores con regimén de 125/250 voltios mínimo, 40
amperios y marcado para uso con cocinas debe ser
utilizado (ver la figura 5).

Los bornes a la extremidad de los alambres deben ser a
curvas cerradas o con extremidades de lenguetas en forma
de U abiertas y curvadas. El cordón debe de tener una
abrazadera releva de anclaje
Ver la tabla de arriba para conexión de alambres de 3 o 4
conductores.

Tabla de tamaño de abertura de conexión de cocina

Referirse a la tabla de arriba para el tamaño de abertura de conexión de

cocina adecuada, y la información sobre el regimén de amperios del
ensamblaje de cordón de suministro eléctrico.

Vea la placa de serie de la
cocina para información sobre
el regimén de kilovatio.

120/240 Volts 120/208 Volts

0-16.5 Kw

16.6-22.5 Kw

0-12.5 Kw

12.6-18.5 Kw

Regimén

de

amperios

de

ensamblaje

del cordón

40 Amp.
50 Amp.

Diametro (pulgados
(cm)) de abierta de
conexión de cocina.

Ensemblaje

del cordón

1 3/8 (3.5)
1 3/8 (3.5)

Conexión

directa

1 1/8 (2.9)
1 3/8 (3.5)

Nota: La cocina corrediza fuel dual viene de fabrica con un
agujero d diametro 1 1/8" (2.9 cm) come muestra en la
figura 4. Si un agujero mas largo está necesario retire la
arandela pre-cortada.

Riesgo de Choque Eléctrico

• Una puesta a tierra está requerido en este

aparato.

• No lo conecte a la corriente eléctrica hasta que
el aparato haya sido puesto a tierra
permanentemente.

• Desconecte la corriente elé ctrica a la caja de
empalmes antes de hacer la conexión eléctrica.

• Este aparato debe estar conectado con un
sistema de alambres puesto en tierra, metálico
y permanente o un conector de puesta a tierra
debe conectarse al terminal de puesta a tierra
o el alambre conductor en el aparato.

• No utilice el suministro de gas para hacer la
puesta a tierra.

La falta de hacer cualquier de las cosas arriba

podría resultar en un incendio, choque eléctrico

o lesiones personales.

15

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"

(Para Modelos con un Horno Eléctrico y una Estufa a Gas)

Puede ocurrir riesgo de incendio o
choque eléctrico si se usa un juego de cordón de
estufa de tamaño incorrecto, si las instrucciones de
instalación no son seguidas o si no se usa el anclaje

Estilo Estados Unidos

Figura 1

del cable.

No desate las tuercas que sujetan el

alambraje de cocina que ha sido instalado en la
factoria al bloque terminal, cuando se hace la
conexion de la cocina. Se puede ocurrir el mal
funcionamiento o una interrupción del suministro
eléctrico.

2. Cordón de fuente de energía conectado
de fabrica (Canadá solamente)

Esta estufa viene de fabrica equipada con un cordón de
fuente de energía (vea a la figura 2). El cordón debe de
ser conectado a una toma de corriente a tierra de 120/
240 voltios o de 120/208 voltios. Si no hay una toma de
corriente a tierra en la habitación, debe de ser instalada
por un técnico calificado.

LEVANTE LA PARTE MAS BAJA DEL PANEL TRASERO

AQUI PARA TENER ACCESO AL BLOQUE DE

CONEXIONES DE LOS TERMINALES

Figura 3

2. Quite las tres tuercas desatadas (después de remover
la cinta de goma) sobre el bloque terminal usando
un destornillador o una llave de casquillo de 3/8".

3. Conecte el cable neutro del cordón eléctrico de
cobre al terminal de color de plata en el centro del
bloque, y conecte los otros cabels a los terminales
laterales. Empareje los cables y los terminales
según el color (cables rojos conectados con el
terminal derecho, cables negros conectados con el
terminal izquierdo.

4. Repone las tres tuercas desatadas sobre el bloque
terminal.

5. Baje la cubierta del terminal y reinstale los tres (3)
tornillos.

Estilo Canadá

Figura 2

3. Conexión Eléctrico de la Estufa
(Estados Unidos)

Este aparato se fabrica con el terminal neutro conectado
al marco.

Nota: Refiere a los diagramas de alambraje al final de
este manual.

Conexión de tres alambres de conducción a
la estufa

si los códigos locales permiten la conexión del conductor
de tierra del marco con el alambre neutro del cordón
eléctrico de cobre (vea Figura 4).

1. Quite los tres tornillos en la parte más baja del panel
trasero, luego levante la parte más baja del panel
trasero (la cubierta de acceso) exponiendo el bloque
de conexiones de los terminales de la estufa (vea
Figura 3).

Bloque
terminal

Alambre
Negro

Una arazadera de
releva provista debe de
estar instalada a está
ubicación.

Terminal plata

Hacia el 240 V
receptáculo.

Figura 4

Alambre
rojo

Cordón de
la placa de
montaje

Alambre

Blanco (Neutro)

Banda de puesta

a tierra

1 1/8" (2.9 cm)
Agujero de la
conexión directa.
Retira la arandela
pre-cortada para
1 3/8" (3.5 cm) Dia.
agujero.

16

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"

(Para Modelos con un Horno Eléctrico y una Estufa a Gas)

Conexión de 4 alambres de conducción a la
estufa (casas móviles)

1. Quite los tres tornillos en la parte más baja del panel
trasero, luego levante la parte más baja del panel
trasero (la cubierta de acceso) exponiendo el bloque
de conexiones de los terminales de la estufa.

2. Quite las tres tuercas dasatadas (después de remover
la cinta de goma) sobre el bloque termianl usando
un destornillador o una llave de casquillo de 3/8".

3. Quite la banda de puesta a tierra del bloque de los
terminales y del marco del artefacto. Retenga el
tornillo de puesta a tierra.

4. Conecte el alambre de puesta a tierra (verde) del
cordón eléctrico de cobre al marco del artefacto con
el tornillo de puesta a tierra, usando el agujero en el
marco donde se quitó el tornillo de puesta a tierra
(vea figura 5).

5. Conecte el alambre neutro (blanco) del cordón
eléctrico de cobre al terminal de color de plata en
el centro del bloque y conecte los otros alambres al
los terminales laterales.

6. Repone las tres tuercas desatadas sobre el bloque
terminal.

7. Baje la cubierta de acceso y vuelva a poner los 3
tornillos.

Conexión eléctrica directa al cortacircuito, a
la caja de fusibles o la caja de empalmes

Si el aparato está conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metálico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homologo UL a cada extremidad del cable. A la
extremidad del eléctrodoméstico, el cable pase a través del
agujero de la conexión directa (ver figura 5) en el cordón
de la placa de montaje. El tamaño de los alambres
(alambre de cobre solamente) y las conexiones deben
estar conforme al regimén del eléctrodoméstico.

Donde los códigos locales permitan conectar el
conductor de puesta a tierra del eléctrodoméstico al
neutral (blanco) (vea figura 6):

1. Desconecte el suministro eléctrico.

2. En el cortacircuito, la caja de fusibles o la caja de
empalmes

a) Conecte el alambre verde (o cobre desnudo), el

alambre blanco del cable del eléctrodoméstico y el

alambre neutral (blanco) juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.

Bloque terminal Terminal plata

Alambre

negro

1 1/8" (2.9 cm)
Dia. agujero de
la conexión
directa. Retira la
arandela pre­cortada para 1
3/8" (3.5 cm)
dia. agujero.

Una arazadera de
releva provista
debe de estar
instalada a está
ubicación.

NOTA: Asegurese de quitar la
banda de puesta a tierra
provista.

Hacia el 240 V receptáculo

Figura 5

Alambre

Alambre

Blanco (Neutro)

Puesta de tierra
(cable de
cobre)

rojo

Cable de la fuente de

alimentación

Alambre blanco

(neutro)

Alambres

Rojos

Alambre
desnudo o verde

Cable de la

estufa

Alambres

Negros

Caja de

empalmes

Alambre blanco
(neutro)

Conductor de unión
listado-UL (listado-CSA)

Figura 6

Sistema eléctrico (ejemplo: caja de empalmes)

de 3 alambres (a tierra neutral)

17

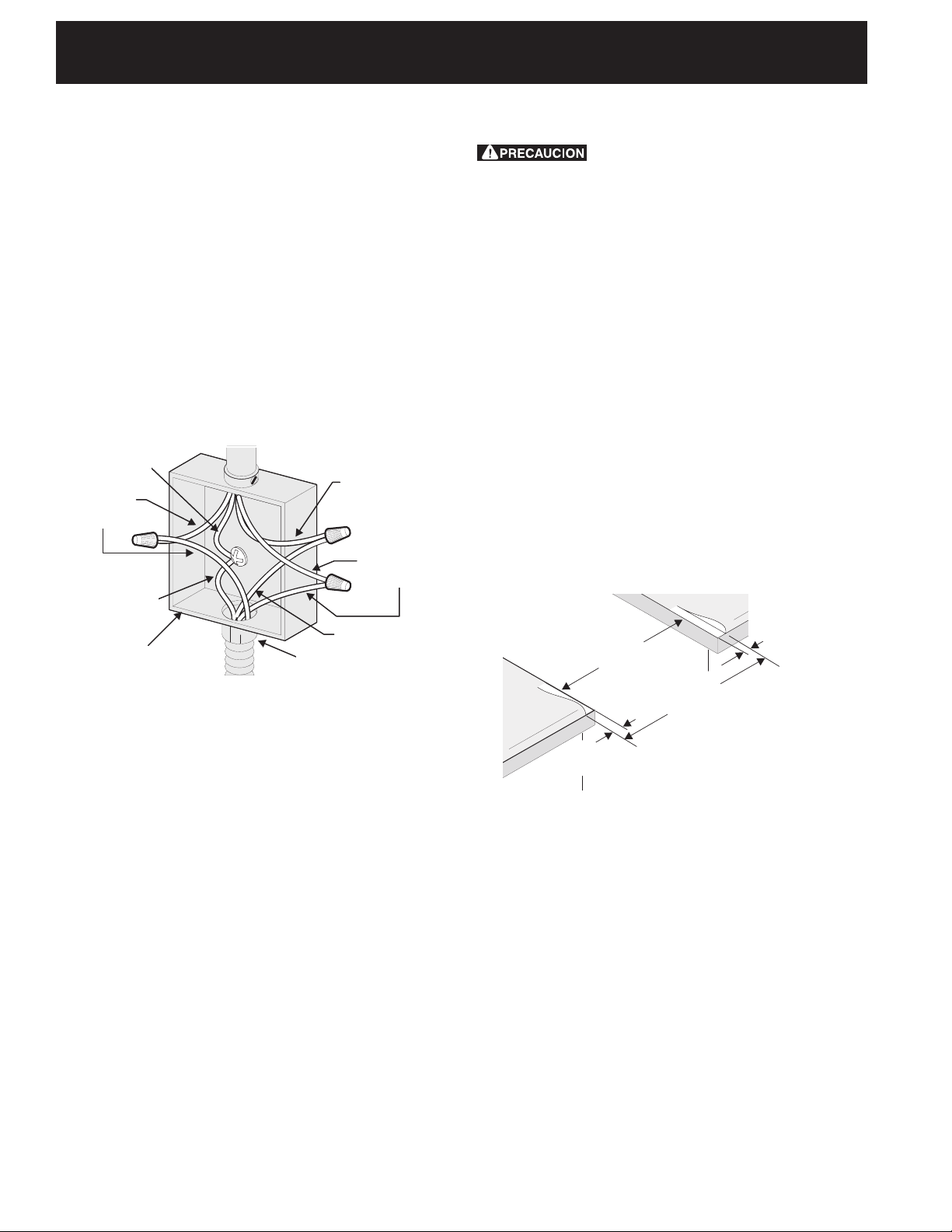

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"

(Para Modelos con un Horno Eléctrico y una Estufa a Gas)

Donde los códigos locales NO permitan conectar el
conductor de puesta a tierra del eléctrodoméstico al
neutral (blanco), o si está conectado con un sistema a
4 alambres (vea figura 7):

1. Desconecte el suministro eléctrico

2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodoméstico.

3. En el cortacircuito, la caja de fusibles o la caja de
empalmes.
a. Conecte el alambre blanco del cable del

eléctrodoméstico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo) de

la puesta a tierra del alambre al alambre de

puesta a tierra del cortacircuito, de la caja de

fusibles o de la caja de empalmes.

Cable de fuente de

alimentación

Alambre desnudo
o verde

Alambres

Rojos

Alambre
desnudo o verde

Caja de

empalmes

Figura 7 –

Conductor de

Cable de la

estufa

unión listado-UL
(o listado-CSA)

Sistema eléctrico de 4 alambres

Alambre

blanco

Alambres
negros

Alambre blanco
(neutro)

(ejemplo caja de empalme)

4. Construcción de los Armarios

Para eliminar el riesgo de quemaduras
e incendios al tocar superficies sobre calentadas, se
debe evitar colocar espacio para armarios de
almacenamiento sobre las estufas con elementos al
descubierto. Si se instalan armarios sobre la estufa, se
pueden reducir tales riesgos instalando una campana
purificadora que se proyecta horizontalemente un
mínimo de 5" (12.7 cm) más afuera de la parte inferior
de los armarios.

Preparación del Mostrador

Los lados de la superficie de la estufa se sobreponen a
los bordes recortados del mostrador.

Si el mostrador es cuadrado (plano), no requerí ninguna
preparación.

Si usted tiene un mostrador de frente formado
(encorvado), hay que resurar cada esquina frontal hasta
que esté plano hasta 1/4" (0.64 cm) de la abertura.

Los mostradores embaldosados pueden requerer un
recorte de 1/4" (0.64 cm) desde cada esquina delatera
y/o un aplanamiento de los bordes redondeados.

Anchura

mínima de

recortado

¼"

(0.64 cm)

30"

(76.2 cm)

Mostradores embaldosados o

encorvados pueden requerer un

recorte de ¼" (0.64 cm) desde

cada esquina delatera.

¼"

(0.64 cm)

Figura 8

Si la anchura de la abertura de superficie del
armario es mayor que la anchura mínima del
recortado, ajuste la dimensión de 1/4" (0.64 cm).

El mostrador debe estar nivelado. Ponga un nivel

sobre el mostrador, primero de un lado para otro y
después de delante para atrás. Si el mostrador no está
nivelado, la estufa tampoco lo estará. El horno debe
estar nivelado para resultados satisfactorios de cocer.
Los lados de la superficie de la estufa se encajan por
encima de los bordes de la abertura del mostrador.

18

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"

(Para Modelos con un Horno Eléctrico y una Estufa a Gas)

5. Instalación de la alimentación de
gas

Esta unidad ha sido ajustada para operar con un múltiple
de admisión para gas natural de 4" (1.0 kPa). Un
regulador de presión convertible esta conectado a la
válvula distribuidora y DEBE ser conectado en serie con
la tubería de suministro de gas.

Para la operación apropiada, la máxima presión de
entrada al regulador no debe exceder la presión de una
columna de agua de 14 pulgadas (3.5 kPa).

La presión de entrada al regulador debe ser por lo
menos 1 pulgada más grande que la válvula distribuidora
(.25 kPa). El regulador ha sido ajustado para gas natural
a 4 pulgadas de presión para la válvula distribuidora (1.0
kPa). La presión de entrada debe ser por lo menos de 5
pulgadas (1.25 kPa). Para propano líquido a 10
pulgadas de presión para la válvula distribuidora (2.5
kPa) la presión de entrada debe ser por lo menos de 11
pulgadas (2.75 kPa).

La tubería debería ser equipada con una válvula de
cierre aprobada (vea Figura 9). Esta válvula debe
ubicarse en la misma habitación que la estufa en un
lugar que permita una una facilidad de abrir y cerrar.
No bloquée el acceso a la válvula de cierre. La válvula
es para abrir o cerrar el suministro de gas al aparato.

Cuando se usa un conducto flexible en la estufa, permita
suficiente flojedad como para sacar la estufa fuera del
recortado para la limpieza y el servicio.

NOTA: No permita que el conducto se pellizque entre la
pared y la estufa. Para verlo, saque el cajón.

Use un compuesto para junturas de tubería hecho para
uso con gas natural y de LP/Propano para sellar todas las
conexiones del gas. Si se usan los conectores flexibles
asegúrese de que no estén enroscados.

Para verificar si hay fugas en el electrodoméstico
se debe de seguir las instrucciones del fabricante.

Asegúrese de que no haya escapes de gas. Después

de conectar la estufa al suministro de gas, compruebe el
sistema con un menómetro. Si no tiene un manómetro,
abre el gas y use un detector de fugas líquido en todas
las junturas y conexiones para averiguar si hay escapes
de gas.

No use llama para controlar que no
hayan pérdidas de gas. La comprobación de pérdidas de
gas con una llama puede resultar en un incendio o
explosión.

Se debe sellar todas las aberturas en la pared o el piso
donde la estufa se instala.

Abra la válvula de cierre en la línea de suministro de
gas. Espere unos minutos a que el gas se mueva por el
tubo.

El suministro de gas entre la válvula de cierre y el
regulador se puede conectar con tubería rígida o con
tubería flexible unión metálica conectada y aprobada por
la AGA/CGA donde los códigos locales permiten.

La tubería del suministro de gas puede pasar por la
pared lateral del armario derecho. El armario lateral
derecho es un lugar ideal para la válvula de cierre
pincipal.

No haga que la conexión esté

demadiado apretada. El regulador está fundido a
troquel. Apretándolo demasiado podría romper el
regulador resultando en escape de gas y posiblemente
un incendio o explosión.

Monte el conector flexible desde el tubo de suministro
de gas hasta el regulador de presión según este orden:
1- válvula de cierre manual, 2- adaptor de gas, 3­conector flexible, 4- adaptor de gas, 5- regulador de
presión.

La tubería de suministro de gas debe ser de 1/2" o 3/4"
D.I.

El consumidor debe saber la posición de la válvula
principal de cierre y tener acceso fácil a ello.

Apriete todas las conexiones si hace falta para
prevenir fugas de gas en la superficie de la estufa o en
la linea de suministro.

Asegúrese del alineamiento de las válvulas después
de conectar la superficie de la estufa con el suministro
del gas para cerciorarse de que el tubo de escape no se
haya movido.

Desconecte esta estufa y su válvula individual de
cierre del sistema del siministro de gas durante

cualquier prueba de presión de ese sistema a presiones
mayores de 1/2 psig (3.5 kPa o 14" columna de agua).

Aisla la estufa del sistema del suministro de gas

cerrando su válvula manual de cierre individual durante
cualquier prueba de presión del suministro del gas a
presiones iguales a menos de 1/2 psig (3.5 kPa o 14"
columna de agua).

6. Conversión para uso de Propano Líquido

Este aparato puede ser usado con gas natural o propano
líquido. Ha sido ajustado en la fábrica para operar con
gas natural solamente.

Si desea convertir su estufa para uso con propano
líquido, use los orificios provistos ubicados en el bolso
que contiene la literatura titulada "FOR LP/PROPANE
GAS CONVERSION". Siga las instrucciones que vienen
con los orificios.

19

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"

(Para Modelos con un Horno Eléctrico y una Estufa a Gas)

UBICACION DEL

REGULADOR DE PRESION

TO

APPLIANCE

Solid Piping Gas Supply

Sutoff

Valve

CUBIERTA

DE ACCESO

TRASERA

TO GAS SUPPLY

LINE

PUERTA DEL

HORNO

CAJON

Figura 9

Conector Flexible para Artefactos

(Instale un conducto lo suficientemente

largo para poder sacar la estufa

totalmente fuera da la área recortada para

un servicio satisfactorio).

Ponga el conducto flexible

por el agujero provisto

arriba de la pata niveladora

detrás a la derecha.

Adaptor de

gas

Regulador

de presión

Adaptor

de gas

Lado derecho

de la estufa

PARED

Válvula

Manual

Externa de

Cierre

Conecte a un

conducto
sólido de

suministro de

gas de ½" o

¾".

SUMINISTRO

DE GAS

Conversión para uso de Propano Líquido
(continuación)

La conversión debe ser efectuado por un técnico de
servicio capacitado, de acuerdo con las instrucciones del
fabricante y con todos los códigos y requisitos de las
autoridades correspondentes. El no seguir las
instrucciones podría dar como resultado lesiones graves
o daños a la propiedad. El organismo autorizado para
llevar a cabo este trabajo asume la responsabilidad de la
conversión.

La falta de una conversión apropiada
puede resultar en lesiones graves y daños a la
propiedad.

7. La mudanza del aparato para
reparaciones o limpieza

Apague la corriente eléctrica a la estufa a la fuente de
poder principal, y apague la válvula de cierre manual de
gas. Asegúrese de que la estufa esté fresca. Quite el cajón
de servicio (el cajón calentador en algunos modelos) y abre
la puerta del horno. Levante la frente de la estufa y
deslícela fuera de la abertura sin crear tensión desmedida
sobre el conducto flexible de gas. Asegúrese de no
pellizque el conducto flexible de gas detrás de la estufa al
reemplazar la unidad en la abertura. Reemplace el cajón,
cierre la puerta y enciende el gas y la corriente eléctrica a
la estufa.

El regulador debe desconectarse antes de mover el
aparato, si el regulador de la estufa se conecta a una
cañeria rígida. Si la estufa se equipa con un cajón
calentador, el regulador puede accesarse mediante un
panel lateral de lado. Quite los dos tornillos que
aseguran el panel, entonces quite el panel. Desconecte
el regulador de la cañeria. Reensamble en orden inverso
(consulte Figura 10).

El panel lateral de

lado- calentador

(LADO DERECHO)

Tornillo

El desliz del

cajón (nolo quite)

Figura 10

20

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"

(Para Modelos con un Horno Eléctrico y una Estufa a Gas)

8. Instalación de la estufa

Mientras se desembala la estufa, no
deseche los cuatro (4) pernos de embalaje.
Reemplácelos como patas niveladoras y para ajustar la
altura de la unidad.

1. Instalación sin los paneles laterales

A. La superficie de la estufa se sobrepone al mostrador

por los lados y la estufa descansa sobre el piso. La
estufa es de 30” (76.2 cm) de anchura.

B. Instale los gabinetes de base con una separación de

29” (73.7 cm). Asegúrese de que se aplomar y sean
nivelados antes de juntar la estufa. Acepille la parte
levantada del borde del mostrador dejando espacio
para la superficie de la estufa de 30" (76.2 cm).

C. Instale las puertas de los gabinetes con una separación

mínima de 31” (78.7 cm) para que no obstruyan con
la puerta de la estufa al abrirse.

D. Recorte el mostrador exactamente según el dibujo en

la página 1.

E. Un protector trasero puede pedirse mediante su

negociante.

F. Ajuste a las piernas de nivelación de manera que la

parte de abajo de la plancha de cocinar está apoyada
contra el mostrador.

G. Nivele la estufa. El piso donde la estufa se va a

instalar tiene que estar nivelado (Figura 11).

9. Nivelación de la estufa

Nivele la estufa y ajuste la altura de la estufa antes
de instalarla en la abertura.

1. Coloque una parrilla del horno en el centro del horno.

2. Ponga un nivel sobre la parrilla. Tome dos lecturas con
el nivel puesto diagonalmente en una dirección y
después en la otra. Nivele la estufa, si es necesario,
ajustando las 4 patas niveladoras con una llave de
tuercas (Figura 15).

3. Asegúrese de no dañar al mostrador, deslice la estufa
dentro de la abertura del hueco y vuelva a verificar a la
nivelación. Si la estufa no está nivelada, arranque el
electrodoméstico y vuelva a ajustar a las piernas o
asegúrese que el suelo está nivelado.

2. Instalación con los paneles laterales

A. Instale los gabinetes de base con una separación

mínima de 30 1/8” (76.5 cm). Asegúrese de que se
aplomar y sean nivelados.

B. Instale las puertas de los gabinetes con una separación

mínima de 31” (78.7 cm) para que no obstruyan con
la puerta de la estufa al abrirse.

C. Un protector trasero puede pedirse mediante su

negociante.

D. Un conjunto de paneles laterales puede pedirse

mediante su negociante.

E. Nivele la estufa y ajuste la altura de la estufa.

3. Instalación con un protector trasero

La profundidad del recortado de 21 5/8” (55 cm) necesita
aumentarse a 24”(61 cm) al instalar un protector trasero.

Figura 11

21

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"

(Para Modelos con un Horno Eléctrico y una Estufa a Gas)

10. Comprobación del Funcionamiento

Consulte el Manual del Usuario incluído con la estufa
para instrucciones de operación y instrucciones para el
cuidado y limpieza de su estufa.

No toque los elementos o quemadores.

Pueden estar bastante calientes para causar
quemaduras.

Quite todo el embalaje de la unidad antes de
comprobarla.

1. Instale las tapas de los quemadores y de las
tapas de los quemadores.

Esta estufa esta equipada con quemadores sellados
como se muestra más abajo (Figura 12).

Tapa del
quemador

Base del
quemador

Recogedor

Electrodo

Abertura

de gas

3. Comprobación de los Encendedores

El funcionamiento de los encendedores eléctricos
debe ser comprobado después de que la estufa y los
conectores a la tubería de suministro de gas hayan
sido comprobados por escapes y la estufa haya sido
conectada eléctricamente. Para comprobar que el
encendido sea correcto:
A. Empuje y gire una perilla del quemador superior

hasta la posición LITE (encender). Se podría oír
el encendedor haciendo chispas.

B. El quemador se deberá encender en cuatro (4)

segundos para un funcionamiento normal, luego
de que el aire haya sido purgado de la tubería
de suministro de gas. Controle visualmente que
el quemador se hay encendido.

C. Luego que el quemador se haya encendido, la

perilla debe ser girada fuera de la posición LITE.

Cada quemador tiene su encendedor individual.
Controle las perillas separadamente hasta que todas
las válvulas hayan sido controladas.

4. Ajuste de la Posición LOW (BAJA) Para la
Válvula del Quemador Superior (Figura 13)

A. Gire la perilla a la posición LITE (encender) hasta

que el quemador encienda.

B.

Rápidamente gire la perilla a la POSICION MAS
BAJA.

C. Si el quemador se apaga, reajuste la válvula de

la siguiente forma: Mueva el control a la
posición OFF (apagada). Saque la perill ade
control del quemador superior, inserte un
destornillador plano pequeño en el hueco del
vástago del a válvula hsta enganchar el tornillo
interior. El tamaño de la llama puede ser
aumentado o disminuido girando el tornillo.
Ajuste el tamaño de la llama hasta que pueda
pasar rápidamente de la posición LITE hasta la
posición MAS BAJA sin que se apague la llama.
La llama debe ser lo más pequeña posible sin
que se apague.Figura 12

A. Desembale las basas de los quemadores y las

tapas de los quemadores.

B. Coloque una basa de quemador sobre cada

abertura de gas.

C. Asegurese que el quemador está correctamente

alineado y nivelado. Coloque las tapas de los
quemadores sobre las correctas basas de
quemadores.

NOTA: No hace falta ningún ajuste de quemador en
esta estufa.

2. Enciende la corriente eléctrica y abre la válvula
principal de cierre.

Figura 13

22

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"

(Para Modelos con un Horno Eléctrico y una Estufa a Gas)

5. Funcionamiento de los Elementos del Horno

El horno está equipado con un control electrónico. Cada
función ha sido probada en la fábrica antes del transporte.
Sin embargo, sugerimos que Ud. verifique el
funcionamiento de los controles del horno una vez más.
Véase el Manual del Usuario para la operación. Siga las
instrucciones par el Reloj Minutero, Cocer, Asar,
Covección (algunos modelos) y las funciones de limpieza.

Cocer/Bake–Después de poner el horno a 350°F (177°C)
para cocer, el element inferior debe ponerse rojo

Asar/Broil–Cuando está puesto para BROIL, el elemento
superior se debe poner rojo.

Limpieza/Clean–Cuando el horno está puesto para un
ciclo de auto-limpieza, el element superior se pondrá
rojo durante el período de precalentamiento del ciclo.
Después de alcanzar la temperatura de auto-limpieza ,
el elemento inferior se pondrá rojo.

Convección/Convection (algunos modelos)–Cuando
el horno se pone a CONV. BAKE/ROAST a 350°F
(177°C), los dos elementos se enciendan y se apagan
alternando en un ciclo y el ventilador se pone en
marcha. El ventilador de convección se parará cuando
se abre la puerta del horno durante el cocido o el asado
por convección.

Antes de Llamar al Servicio

Lea la sección Evite Llamadas de Servicio en su Manual
del Usuario. Esto le podrá ahorrar tiempo y gastos. Esta
lista incluye ocurrencias comunes que no son el
resultado de defectos de materiales o fabricación de
este artefacto.

Lea la garantía y la información sobre el servicio en su
Manual del Usuario para obtener el número de teléfono
gratuito y la dirección del servicio. Por favor llame o
escriba si tiene preguntas acerca de su estufa o necesita
repuestos.

Cajón calentador (algunos modelos)–Ponga la perilla
de control a HI y verifique que se está calentando el
cajón.

Después de Terminar la Instalación

Asegúrese de que todos los controles estén en la posición
OFF (apagada).

Asegúrese de que el fluir del aire de combustión y de
ventilación a la estufa no esté obstruido.

Ubicación del Número de Modelo y de Serie

La placa con el número de serie está ubicada en el
marco delantero del horno detrás de la puerta del horno
(algunos modelos) o detrás del cajón (algunos modelos).

Cuando haga pedidos de repuestos o solicite información
con respecto a su estufa, esté siempre seguro de incluir
el número de modelo y de serie y el número o letra del
lote de la placa de serie de su estufa.

La placa con el número de serie también le da la
potencia nominal de los quemadores, el tipo de
combustible y la presión a la cual fué ajustada la estufa
en la fábrica.

23

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"

(Para Modelos con un Horno Eléctrico y una Estufa a Gas)

11. Importante Advertencia de Seguridad

Para reducir el riesgo de que la estufa se vuelque, es
necesario asegurarla al piso instalando los soportes
antivuelco y los tornillos suministrados con la estufa. Las
piezas se encuentran en un saco de plástico en el horno.
Si no se instalan los soportes antivuelco, la estufa se
puede volcar si se coloca exceso de peso en una puerta
abierta o si un niño se sube a ella. Se pueden ocasionar
lesiones graves causadas por los líquidos calientes
derramados o por la estufa misma.

Siga las instrucciones que más abajo se indican para
instalar los soportes antivuelco.

Si la estufa es movida a otro lugar, los soportes
antivuelco deben también ser movidos e instalados en la
estufa. Para controlar la instalación apropiada, vea el
paso número 5.

Herramientas Necesarias:

Llave de tuerca de 5/16" o destornillador para tornillos
de cabeza plana
Llave inglesa
Taladro eléctrico
Broca de 3/16" de diámetro
Broca para taladro de mampostería de 3/16" de día.
(si se está instalando en concreto)

Instrucciones de Instalación del Soporte
Antivuelco

Los soportes se fijan al suelo en la parte trasera de la
estufa para sujetar ambos niveladores de las patas
traseras. Cuando los esté instalando al piso, asegúrese

Borde de atras de la

estufa o pared trasera

½" (1.3 cm)

C

L

(24.8 cm)

Soporte

antivuelco

9 ¾"

19 ½"

(49.5 cm)

Soporte antivuelco

¾" Typ.

(1.9 cm) Typ.

28 1/8"
(71.4 cm)
(Anchura trasera de la
estufa con los lados)

de que los tornillos no penetren el alambrado eléctrico o
plomería. Los tornillos provistos pueden utilizarse en
madera o concreto.

1. Desdoble la plantilla de papel y colóquela plana en
el piso con los bordes laterales y el trasero colocados
exactamente donde la parte trasera y los lados de la
estufa serán colocados cuando sea instalada. (Use el
diagrama siguiente para ubicar los soportes si no se
dispone de la plantilla).

2. Marque en el piso la ubicación de los 4 agujeros de
montaje como se muestra en la plantilla. Para
facilitar la instalación, se pueden taladrar agujeros
piloto de 3/16" (0.5 cm) de día. y 1/2" (1.3 cm) de
profundidad en el piso.

3. Saque la plantilla y coloque los soportes en el piso
con la brida hacia arriba dirigida hacia el frente.
Alinee los agujeros en los soportes con las marcas en
el piso y sujete con los 4 tornillos provistos. Los
soportes deben estar asegurados al piso firme. Si se
va a instalar en piso de concreto, primero debe
taladrar agujeros guía de 3/16" (0.5 cm) de diámetro
usando una broca para taladro de mampostería.

4. Nivele la estufa si es necesario ajustando las cuatro
patas niveladoras con una llave (Ver la Figura 15
abajo). Se requiere un espacio libre mínimo de 1/8"
(0.8 cm) entre la parte inferior de la estufa y los
niveladores de las patas traseras para dejar espacio
para los soportes antivuelco.

5. Deslice la estufa a su lugar asegurándose de que las
patas traseras estén sujetas por los extremos de los
soportes. La estufa puede necesitar ser movida
ligeramente a un lado cuando está siendo empujada
hacia atrás para permitir que las patas se alineen con
los soportes. Usted también puede asir el borde
trasero de la cima de la estufa y cuidadosamente
intentar voltearla para asegurarse de que la estufa
sea adecuadamente anclada.

Figura 14

Deslizar

hacia atras

Pata
niveladora

Levantar

Bajar

Figura 15

24

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE

(Modèles avec four électrique et plaque de cuisson à gaz)

UN INSTALLATEUR QUALIFIÉ DOIT EFFECTUER

L’INSTALLATION ET LE SERVICE

IMPORTANT: CONSERVEZ CES INSTRUCTIONS

POUR LES INSPECTEURS LOCAUX.

CERTIFIED

LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES POUR RÉFÉRENCES ULTÉRIEURES.

Si les instructions de ce manuel ne sont pas suivies à la lettre, il pourrait en résulter un

incendie ou une explosion susceptible de causer des dommages matériels, des blessures ou même la mort.

POUR VOTRE SÉCURITÉ:
— N’entreposez et n’utilisez pas d’essence ou d’autres produits inflammables à proximité de cet appareil ou

de tout autre appareil.

— QUE FAIRE SI VOUS DÉCELEZ UNE ODEUR DE GAZ:

• Ne tentez d’allumer aucun appareil.

• N’actionnez aucun interrupteur électrique; n’utilisez aucun appareil téléphonique de l’édifice.

• Communiquez immédiatement avec votre fournisseur de gaz en vous servant du téléphone d’un voisin.
Suivez les instructions que le fournisseur vous donnera.

• S’il vous est impossible de rejoindre votre distributeur de gaz, communiquez avec le service d’incendie.

— L’installation et l’entretien doivent être effectués par un installateur qualifié, un service d’entretien ou de

réparation accrédité ou le distributeur de gaz.

Ne coincez pas le cordon d'alimentation ou le conduit de
gaz entre le mur et l'appareil.

Ne scellez pas l'appareil aux armoires latérales.
**NOTE: Dégagement minimum de 30" (76.2 cm) entre la

plaque de cuisson et la bas de l'armoire du haut lorsque le
dessous de l'armoire en bois ou en métal est protégé par
un celloderme retardateur de flammes d'un minimum de
¼" (0.64 cm) recouvert d'une feuille de métal MSG No.
28, d'acier inoxydable d'un minimum de 0.015" (0.4 mm),
d.aluminium de 0.024" (0.6 mm) ou de cuivre de 0.020"
(0.5 mm).

Dégagement minimum de 36" (91.4 cm) lorsque l'armoire
n'est pas protégée.

• NOTE: Allouez au moins 19 ¼" (48.9 cm) d'espace pour
permettre l'ouverture de
la porte du four.

• Porte ouverte
(voir la note)

A. HAUTEUR

35 3/8" (90 cm) ­36 3/8" (92 cm)

B

B.

LARGEUR

30"

(76.2 cm)

C

23 ½"

(59.7 cm)

Regulateur

C.

PROFONDEUR

À L'AVANT DE

L'APPAREIL

26 1/4"

(66.7 cm)

F. LARGEUR

DÉCOUPAGE

Araser le dessus du
comptoir à au moins
30" (76.2 cm) de
largeur pour l'appareil

1 ½" Max.

(3.8 cm Max.)

Installez les
portes de
l'armoire à au
moins 1" (2.5 cm)
de l'ouverture. G

*Note: Une ouver­ture de 29" (73.7 cm)
de largeur permet à la plaque
de cuisson de surplomber le
comptoir et de créer une

A

impression de cuisinière encastrée.
Si vous installez un modèle muni de

panneaux latéraux optionnels,
l'aire de découpage, incluant le
dessus de comptoir, doit mesurer
au moins 30" (76.2 cm) de largeur.

DE

MINIMUM

29"

(73.7 cm)

G.

PROFONDEUR

DÉCOUPAGE

MINIMUM

21 3/4"

(55.2 cm)

3" Min.

(7.6 cm Min.)

De ce côté
seulement

(76.2 cm)

H

H. HAUTEUR DU

DESSUS DE COMPTOIR

36" (91.4 cm) standard

35 3/8" (90 cm) min.

G. Profondeur de découpage minimum augmentée à 24" (61 cm) si un dosseret est installé.

NOTE: Le schéma de câblage de l'appareil est inclus à la fin de ce feuillet.

Papier recyclé Imprimé au Canada

25

30" Min.

(76.2 cm Min.)

30" Min.**

(76.2 cm Min.**)

MUR

F

30"

Exact

La prise murale ou la boîte de

jonction doit se situer entre 8" à

17" (20.3 à 43.2 cm) de l'armoire de

droite et 2" à 4" (5.1 à 10.2 cm) du

plancher

DEVANT

DU

CABINET

18" Min.

(45.7 cm) Min.

Approx. 1 7/8"

(4.8 cm)

22 7/8"

(58.1 cm)

1 1/8"

(45.7 cm)

G

Ref.

P/N 318201650 (0006) Rev. B

English – pages 1-12

Español – páginas 13-24

Schéma de câblage - pages 37-40

Français – pages 25-36

13"

(33 cm)

24" Min.

(61 cm Min.)

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE

(Modèles avec four électrique et plaque de cuisson à gaz)

Notes importantes à l’Installateur

1. Lisez toutes les instructions contenues dans les Instruc­tions d’installation avant d’installer la cuisinière.

2. Enlevez tout le matériel d’emballage des compartiments
du four avant de connecter l’alimentation à gaz et
électrique à la cuisinière.

3. Respectez tous les codes et règlements applicables.

4. N’oubliez pas de laisser ces instructions au
consommateur.

Note importante au consommateur

Conservez ces instructions avec le guide de l’utilisateur
pour référence ultérieure.

INSTRUCTIONS DE SÉCURITÉ
IMPORTANTES

Cette cuisinière doit être installée conformément aux
règlements locaux, ou en leur absence , au code
National de Gaz ANSI Z223.1- dernière édition aux Etats­Unis, ou aux normes CAN/ACG-B149.1 et CAN/
ACG-B149.2 au Canada.

La conception de cette cuisinière a été approuvée par
International Approval Services. Il faut prendre certaines
précautions d’usage lors de l’utilisation de tout appareil
fonctionnant au gaz naturel ou produisant de la chaleur.
Vous trouverez celles-ci dans votre Guide d’utilisateur,
lisez-les avec attention.

• Assurez-vous que votre cuisinière est
correctement installée et mise à la terre par un
installateur ou un technicien d’entretien qualifié.

• Le circuit électrique de cette cuisinière doit être
mis à la terre conformément aux règlements

locaux, ou en leur absence, au code national de
l'électricité ANSI/NFPA no. 70- dernière édition aux
Etats-Unis ou à la norme canadienne d’électricité,
ACNOR C22.1, partie 1, au canada.

• L’installation d’appareils conçus pour les maisons
(mobiles) doit se conformer aux normes de la
Manufactured Home Construction and Safety
Standard, titre 24CFR, partie 3280 (antérieurement
Federal Standard for Mobile Home Construction and
Safety, titre 24, HUD (partie 280)) ou en leur absence,
aux normes de la Manufactured Home Installation

• TOUTES LES
CUISINIÈRES
PEUVENT
BASCULER.

• DES BLESSURES
POURRAIENT
SURVENIR.

• INSTALLER LES
AMARRES QUI
ACCOMPAGNENT
LA CUISINIÈRE.

POUR PRÉVENIR TOUT RISQUE
DE BASCULEMENT DE LA
CUISINIÈRE, CET APPAREIL
DOIT ÊTRE FIXÉ
CORRECTEMENT AU
PLANCHER À L’AIDE DES
AMARRES QUI L’ACCOM­PAGNENT. POUR VÉRIFIER SI
LES AMARRES SONT POSÉES
CORRECTEMENT, RETIRER LE
TIROIR DE RANGEMENT ET
S’ASSURER QUE LES AMAR­RES SONT ENCLENCHÉES.

1982 (Manufactured Home Sites, Communities and
Setups), ANSI Z225.1/NFPA 501A-dernière édition, ou
aux codes locaux. Lorsque l'installation se fait au
Canada, elle doit se conformer à la norme CAN/
ACNOR-Z240 MH.

• Assurez-vous que la tapisserie à proximité du
four peut résister à la chaleur générée par la
cuisinière.

• Avant d’installer la cuisinière à un endroit
recouvert de linoléum ou de tout autre
couvre-plancher synthétique, assurez-vous que
celui-ci peut résister à un minimum de 90°F
(32.2°C) de chaleur au-dessus de la température
de la pièce sans se rapetisser, se déformer ou se
décolorer. N’installez pas la cuisinière sur un tapis, à

moins de placer un tampon isolant ou une feuille de
contreplaqué d’une épaisseur de ¼" (0.6 cm) entre la
cuisinière et le tapis.

• Ne bloquez pas la circulation d’air à l’orifice de
ventilation du four ni autour de la base ou sous
le panneau inférieur avant de la cuisinière. Évitez

de toucher les ouvertures de l’orifice de ventilation ou
les surfaces avoisinantes car elles risquent de devenir
chaudes lorsque le four fonctionne. Les brûleurs ont
besoin d’air frais pour assurer une bonne combustion.

Ne laissez jamais les enfants
seuls ou sans surveillance près d’un appareil en
fonctionnement. Apprenez-leur à utiliser les appareils

électro-ménagers de façon sécuritaire et appropriée. Ne
laissez jamais la porte du four ouverte lorsque la
cuisinière est sans surveillance.

Le fait de monter sur les
portes ou les tiroirs de cette cuisinière, de s’y
appuyer ou de s’y asseoir peut occasionner des
blessures graves, et endommager l’appareil.

• N’entreposez pas d’objets susceptibles

d’intéresser les enfants dans les armoires situées
au-dessus de la cuisinière. Ils risquent de se brûler

sérieusement s’ils tentent de grimper sur l’appareil.

• Évitez de placer des armoires de rangement

au-dessus des brûleurs afin d’éliminer les gestes
inutiles au-dessus de ceux-ci.

• Réglez la flamme du brûleur pour qu’elle ne

dépasse pas le bord de l’ustensile utilisé pour la
cuisson. Une flamme excessive est dangereuse.

• N’utilisez pas le four à des fins de rangement.

Ceci génère une situation éventuellement dangereuse.

• N’utilisez jamais votre cuisinière pour réchauffer

ou chauffer la pièce. L’utilisation prolongée de la
cuisinière sans une ventilation adéquate peut s’avérer
dangereuse.

• Ne gardez pas de produits combustibles,

d’essence et d’autres produits inflammables à
proximité de cet appareil ou de tout autre
appareil. Il pourrait en résulter des explosions ou un

incendie.

26

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE

(Modèles avec four électrique et plaque de cuisson à gaz)

• Lors d'une panne de courant électrique, les brûleurs de
surface peuvent être allumés manuellement; placez
une allumette allumée près de la tête du brûleur et
tournez lentement le bouton de commande de surface
à la position LITE. Redoublez de prudence si vous
allumez un brûleur de surface manuellement.

• Replacez toutes les commandes à la position arrêt
«off» après l’utilisation d’une fonction programmable

chronométrée.

CANADA SEULEMENT: Cet
appareil comprend une fiche de courant à quatre
broches incluant celle de la mise à la terre pour
vous protéger contre les chocs électriques.
Branchez cette fiche directement dans une prise de
courant correctement mise à la terre. Ne coupez pas
ou n'enlevez pas la broche de mise à la terre de la
fiche.

POUR LES MODÈLES MUNIS DE L’AUTO- NETTOYAGE:

• Enlevez la lèchefrite, les aliments et les autres

ustensiles avant l’auto-nettoyage du four. Essuyez

tous les renversements excessifs. Suivez les instructions
pour le pré-nettoyage dans le

Guide de l’utilisateur.

1. Ensemble de cordon d'alimentation
(États-Unis)

Il incombe à l'utilisateur de faire raccorder le cordon
d'alimentation au bloc de connexion situé derrière le
couvercle du panneau arrière.

Tableau des dimensions des ouvertures pour le

raccordement électrique des cuisinières

Consultez le tableau ci-dessous pour les dimensions des ouvertures pour
le raccordement électrique des cuisinières et pour l'information
concernant l'ampérage requis de l'ensemble de cordon d'alimentation.
Consultez la plaque signalétique sur l'appareil pour la consommation
énergétique.

Consultez la plaque
signalétique sur l'appareil
pour la consommation
énergétique

120/240 Volts 120/208 Volts

0 - 8.7 kw

8.8 - 16.5 kw

16.6 - 22.5 kw

0 - 7.8 kw

7.9 - 12.5 kw

12.6 - 18.5 kw

Ampérage

l'ensemble

de cordon

d'alimenta-

tion

30 Amp
40 Amp
50 Amp

Diamètre (pouces (cm)) de
l'ouverture pour le
raccordement électrique.

de

Ensemble de

cordon

d'alimentation

1 1/8 (2.9)
1 3/8 (3.5)
1 3/8 (3.5)

Raccordement

direct

7/8 (2.2)
1 1/8 (2.9)
1 3/8 (3.5)

NOTE: L'appareil sort de l'usine avec un trou de 1 1/8"
(2.9 cm) dia. tel que montré à la figure 4. Si un trou
plus grand est requis, repoussez la pastille.

Il existe des risques d'incendie
ou de choc électrique, si la capacité du cordon
utilisé est inadéquate, si les instructions
d'installation ne sont pas suivies ou si le réducteur
de tension n'est pas utilisé.

Il est possible de connecter l'appareil soit au moyen d'un
câblage "permanent dur" (câble flexible en cuivre blindé
ou muni d'une gaine protectrice non métallique) soit au
moyen d'un ensemble de cordon d'alimentation. Seul
un ensemble de cordon d'alimentation d'un minimum de
125/250 volts, 40 ampères et certifié pour utilisation
avec cuisinière doit être utilisé. Le cordon doit être muni
de 3 ou 4 conducteurs (États-Unis seulement). Dans les
maisons mobiles (États-Unis), ou tout autre endroit où les
codes locaux interdisent la mise à la terre au moyen du
conducteur neutre, un cordon d'alimentation de 4
conducteurs d'un minimum de 125/250 volts, 40
ampères et certifié pour l'utilisation avec cuisinière doit
être utilisée (voir Figure 5).

Les bornes aux extrémités des câbles doivent comporter
soit une boucle fermée, soit des cosses à fourche
ouvertes et aux extrémités renversées. Le cordon doit
être muni d'un réducteur de tension.

Voir le tableau pour le raccordement avec un cordon
d'alimentation muni de 3 ou 4 conducteurs.

Modèles américains

Figure 1

Ne desserez pas les écrous
des fils installés en usine. Une panne, un bris ou
des conditions dangeureuses pourraient s'en suivre.

2. Modèles avec cordon d'alimentation
branché en usine (Canada seulement)

Les cuisinières canadiennes sont munies d'un cordon
d'alimentation branché en usine (voir Figure 2). Il doit
être connecté à une prise d'alimentation de 120/240
volt, mise à la terre, ou à une prise de courant pour
cuisinières de 120/208 volt. Si aucune prise
d'alimentation n'est disponible, demandez à un
électricien compétent d'en installer une.

NOTE : Voir le schéma de câblage dans les pages centrales
de ce manuel.

27

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE

(Modèles avec four électrique et plaque de cuisson à gaz)

Modèles canadiens

Figure 2

Risque de choc électrique

• La mise à la terre de cet appareil est
obligatoire.

• Ne branchez pas l’appareil au circuit électrique
avant qu’il soit mis à la terre correctement, en
permanence.

• Interrompez le courant dans la boîte de
jonction avant d’effectuer la connexion

électrique.

• Cet appareil doit être branché à un système de

câblage métallique, mis à la terre en
permanence, ou un connecteur mis à la terre
doit être branché à la borne de mise à la terre
ou directement sur l’appareil.

• N’utilisez pas la ligne d’alimentation en gaz
pour la mise à la terre de l’appareil.

Si vous ne suivez pas les instructions précitées à la
lettre, il peut en résulter un incendie, des blessures
ou un choc électrique.

2. Enlevez (après avoir retiré la bande élastique), à

3. Raccordez le neutre du cordon d'alimentation cuivré

4. Replacez les 3 écrous sur les bornes du bloc de

5. Abaissez le couvercle des borne du bloc de

RECOURBEZ ICI LE COUVERCLE ARRIÈRE

POUR ACCÉDER AU RACCORDEMENT ÉLECTRIQUE

Figure 3

l'aide d'un tourne-écrou 3/8", les 3 écrous des
bornes du bloc de connexion.

à la borne argentée située au centre du bloc de
connexion, et raccordez les autres fils aux bornes
extérieures. Assortissez les fils et les bornes
conformément aux couleurs (branchez le fil rouge à
la borne droite, et le fil noir à la borne gauche).

connexion (voir figure 4).

connexion et replacez les 3 vis.

Borne argentée

3. Connexions électriques à la
cuisinière (U.S.A.)

Cet appareil est muni d'une borne neutre branchée au
châssis.

Fil rouge

Pour une connexion à un câble
d'alimentation à trois conducteurs (Etats­Unis seulement). Si les codes locaux permettent le

connexion du conducteur mis à la terre du châssis au fil
neutre du cordon d'alimentation en cuivre (voir figure 4).

1. Enlevez les 3 vis situées à l'extrémité inférieure du
couvercle arrière de fils, puis redressez l'extrémité
inférieure du couvercle (couvercle d'accès) pour
atteindre les bornes du bloc de connexion de la
cuisinière (voir figure 3).

Bloc de

connexion

Fil noir

Installez ici un
réducteur de tension
fourni par l'usager

28

240 V

Figure 4

Plaque de

montage du

cordon

Neutre

(Fil blanc)

Plaque de
mise à la terre

Raccordement direct,
utilisez le trou de
1 1/8" (2.9 cm) Dia.
Ensemble de cordon
d'alimentation,
enlevez la pastille
pour utiliser le trou
de 1 3/8" (3.5 cm)
Dia.

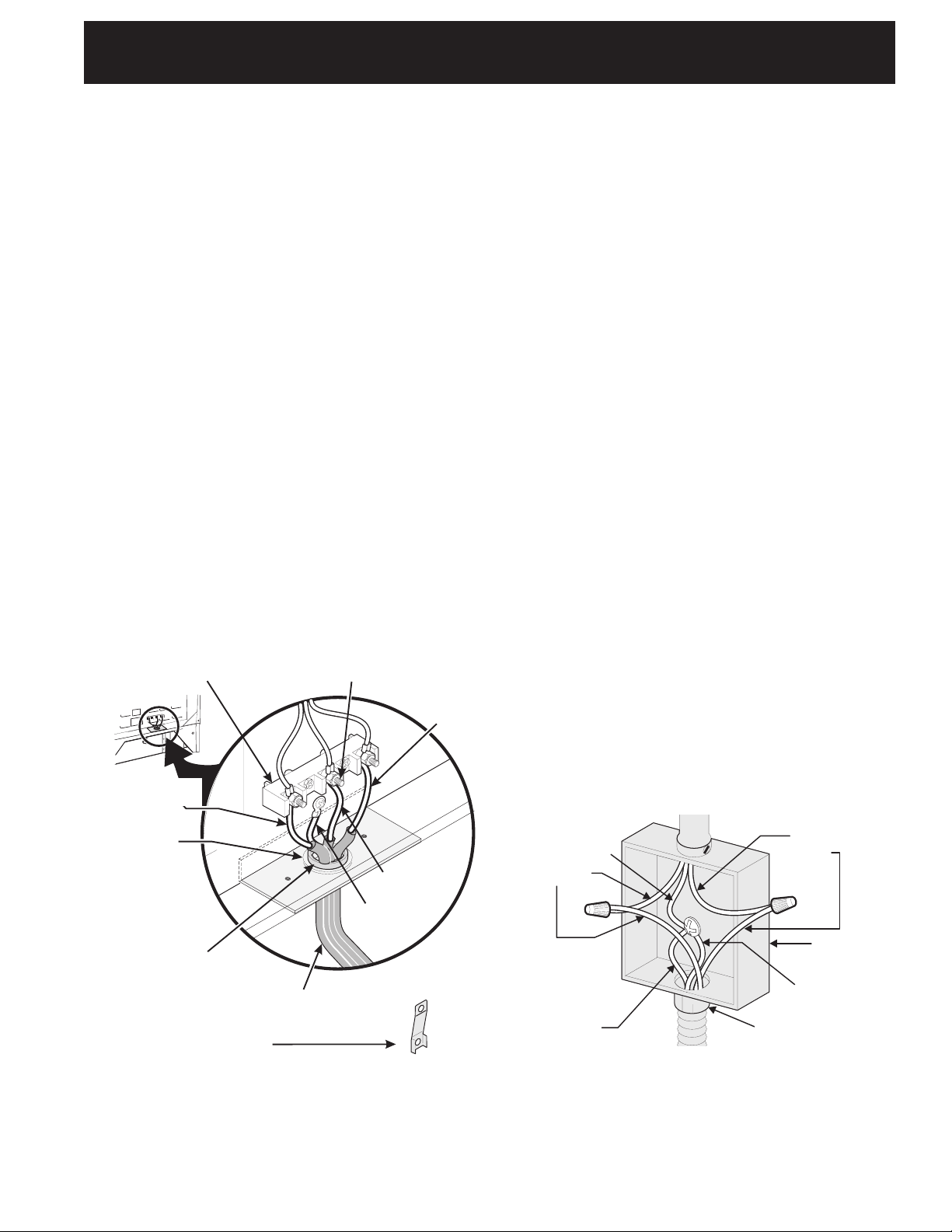

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE

(Modèles avec four électrique et plaque de cuisson à gaz)

Pour une connexion à un câble
d'alimentation à quatre conducteurs
(maisons mobiles) (États-Unis)

1. Enlevez les 3 vis situées à l'extrémité inférieure du
couvercle arrière du filage, puis redressez l'extrémité
inférieure du couvercle (couvercle d'accès) pour
atteindre les bornes du bloc de connexion de la
cuisinière (voir figure 3).

2. Envlevez (après avoir retiré la bande élastique), à
l'aide d'un tourne-écrou 3/8", les 3 écrous des
bornees du bloc de connexion.

3. Enlevez la plaque de mise à la terre de la borne
centrale du bloc de connexion et du châssis de
l'appareil. Conservez la vis de mise à la terre.

4. Branchez le fil de mise à la terre (vert) du cordon
d'alimentation cuivré, au châssis de l'appareil avec
la vis de mise à la terre, à l'aide du trou dans le
châssis à l'endroit où la bande de mise à la terre a
été enlevée (voir Figure 5).

5. Raccordez le neutre (blanc) du cordon d'alimentation
cuivré, à la borne argentée située au centre du bloc
de connexion, et raccordez les autres fils aux bornes
extérieures. Assortissez les fils et les bornes
conformément aux couleurs (branchez le fil rouge à
la borne droite, et le fil noir à la borne gauche).

6. Replacez les 3 écrous sur les bornes du bloc de
connexion (voir figure 5).

7. Abaissez le couvercle des borne du bloc de
connexion et replacez les 3 vis.

Bloc de connexion

Fil noir

Raccordement
direct, utilisez le
trou de 1 1/8"
(2.9 cm) Dia.
Ensemble de
cordon
d'alimentation,
enlevez la
pastille pour
utiliser le trou
de 1 3/8" (3.5
cm) Dia.

NOTE: Assurez-vous d'enlever
la plaque de mise à la terre
fournie avec l'appareil.

Installez ici un
réducteur de
tension fourni
par l'usager

Borne argentée

Fil
rouge

Neutre
(fil blanc)

Mise à la terre
( fil cuivre)

240 V

Connexions électriques au système
électrique de la résidence

L'appareil doit être raccordé directement au disjoncteur
ou au compartiment de fusibles au moyen d'un câble
flexible en cuivre, blindé ou muni d'une gaine protectrice
non métallique (avec fil de mise à la terre). Placez la
boîte de jonction de manière à avoir 2 à 3 pieds de
lâche dans la ligne pour déplacer la cuisinière si
l'entretien s'avère nécessaire.

Un des connecteurs homologués UL doit être fixé à
chaque extrémité du câble d'alimentation (à l'appareil et

à la boîte de jonction). Les grosseurs des fils (fil en
cuivre seulement) et des raccordements doivent se

conformer à la capacité de l'appareil.

Instructions de mise à la terre

Cet appareil est fabriqué avec un fil d'alimentation
neutre (blanc) et un fil de mise à la terre vert ou dénudé
relié au châssis.

Raccordez le câble de l'appareil à la boîte de jonction à
l'aide d'un connecteur homologué UL. Complétez les
raccordements électriques conformément aux codes et
ordonnances locaux.

Si les codes locaux permettent le raccordement du
conducteur de mise à la terre du châssis au fil
neutre (blanc) de la boîte de jonction (voir figure 6):

1. Débranchez l'alimentation.

2. Dans la boîte de jonction:
a) Reliez ensemble, le fil blanc, le fil vert (dénudé) de

l'appareil et le fil neutre (blanc) du câble

d'alimentation.
b) Reliez ensemble les deux fils noirs.
c) Reliez ensemble les deux fils rouges.

Câble d'alimentation

Fil dénudé

Fils
rouges

Fil dénudé
ou vert

Câble de

l'appareil

Fils
noirs

Boîte de
jonction

Fil blanc

Connecteur
homologué UL
(ou CSA)

Figure 5

Figure 6

BOÎTE DE JONCTION À 3 FILS - MISE À LA TERRE

29

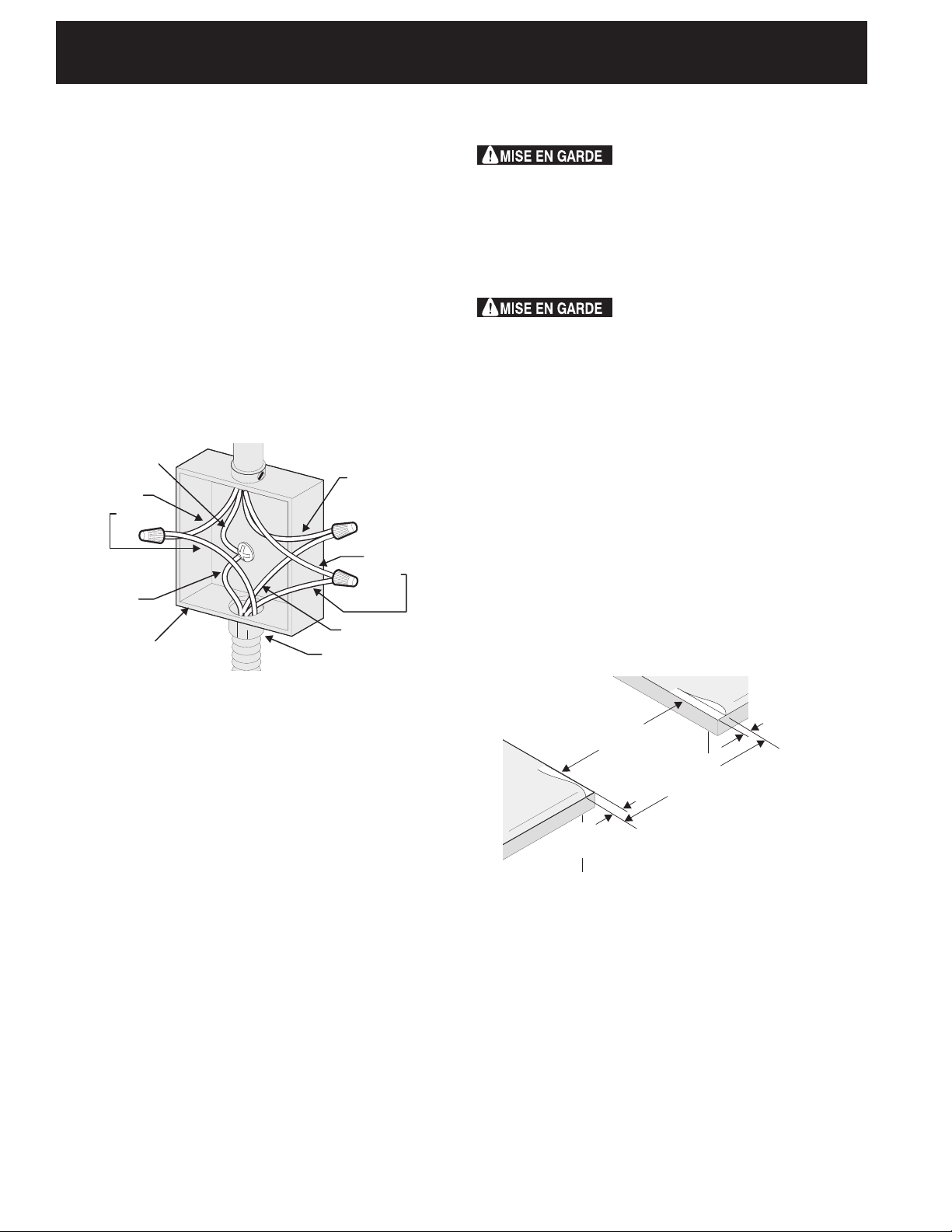

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE

(Modèles avec four électrique et plaque de cuisson à gaz)

Aux endroits où les codes locaux l'interdisent, ou si
vous raccordez à un système électrique à quatre
conducteurs, ne raccordez pas le conducteur de
mise à la terre du châssis au fil neutre (blanc) de la
boîte de jonction (voir figure 7):

1. Débranchez l'alimentation électrique.

2. Séparez les fils de cuivre dénudé et blanc de
l'appareil.

3. Dans la boîte de jonction:
a) Reliez le fil blanc du câble de l'appareil au fil

neutre (blanc) du câble d'alimentation.
b) Reliez les deux fils noirs ensemble.
c) Reliez les deux fils rouges ensemble.
d) Reliez le fil cuivre ou dénudé du câble de

l'appareil au fil cuivre ou dénudé du câble

d'alimentation.

Câble d'alimentation

Fil dénudé

Fil blanc

Fils
rouges

Fils
noirs

Fil dénudé
ou vert

Fil blanc

Boîte de
jonction

Câble de
l'appareil

Connecteur
homologué UL (ou
CSA)

Figure 7 – BOÎTE DE JONCTION À 4 FILS

MISE À LA TERRE

4. Construction de l’armoire

Pour éliminer les risques de

brûlures ou de feu, en étendant le bras au-dessus des
surfaces de cuisson chaudes, évitez d’installer des
armoires au-dessus de ces dernières. Si vous devez en
installer, il est possible de réduire le risque en plaçant
une hotte pour cuisinière qui excède horizontalement
d’un minimum de 5" (12.7 cm) la base de l’armoire.

Ne jetez pas les quatre (4) boulons

d’expédition en déballant la cuisinière. Ceux-ci doivent

être replacés, ils serviront à ajuster la hauteur et mettre
à l’horizontale la cuisinière.

Préparation du dessus de comptoir

Les côtés de la plaque de cuisson de la cuisinière
s’ajustent au-dessus du rebord du découpage du dessus
de comptoir.

Si vous avez un dessus de comptoir au fini carré (plat),
il n’est pas nécessaire de préparer le dessus du comptoir.

Les dessus de comptoir au rebord avant moulé doivent
être aplanis de 1/4" (0.64 cm) à chaque coin avant de
l’ouverture.

Il est possible qu’il soit nécessaire d’araser de 1/4" (0.64
cm) les dessus de comptoir en mosaïque à chaque
coin avant et/ou d’aplanir le rebord arrondi.

Largeur de

découpage

minimum

¼"

(0.64 cm)

30"

(76.2 cm)

Dessus de comptoir moulé ou en

¼"

(0.64 cm)

mosaïque aplani de ¼" (0.64 cm)

aux rebords avant de l'ouverture

de dessus de comptoir.

Figure 8

Si la largeur du dessus de comptoir est supérieure à
la largeur minimum requise, ajustez en conséquence

de 1/4" (0.64 cm).

Le dessus de comptoir doit être à niveau. Placez un
niveau sur le dessus de comptoir, d’abord de chaque
côté, et ensuite du devant à l’arrière. Si le dessus de
comptoir n’est pas horizontal, la cuisinière ne le sera pas
non plus. Le four doit être à l’horizontale pour obtenir
des résultats de cuisson satisfaisants. Les côtés de la
plaque de cuisson de la cuisinière s’ajustent au-dessus
de l’angle du découpage du dessus de comptoir.

30

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE

(Modèles avec four électrique et plaque de cuisson à gaz)

5. Alimentation en gaz – Installation

Cet appareil a été conçu en usine pour fonctionner au
gaz naturel avec une pression d’admission de 4 po. de
colonne d’eau (1.0 kpa). Un régulateur de pression
convertible est branché avec la rampe à gaz de la
cuisinière, et doit rester connecté en série avec le tuyau
d’alimentation.

Pour un fonctionnement normal, la pression
intérieure maximum au régulateur ne doit pas être
supérieure à 14 po. (3.5 kpa) de pression de colonne
d’eau.

La pression d’admission au régulateur doit être
supérieure d’au moins un pouce (ou de .25 kpa) au
régulateur ajusté à la rampe à gaz. Pour le gaz naturel,
le régulateur étant ajusté à 4 po. de pression (1.0 kpa),
la pression d’admission doit être d’au moins 5 po. de
colonne d’eau (1.25 kpa). Pour le gaz propane, le
régulateur étant ajusté à 10 pouces de pression (2.5
kpa), la pression d’admission doit être d’au moins 11 po
(2.75 kpa).

La ligne d’alimentation doit être munie d’un robinet
d’arrêt approuvé (voir Figure 9). Ce robinet doit se
trouver dans la même pièce que la cuisinière et à un
endroit qui permette de l’ouvrir et de le fermer
facilement. Ne bloquez pas l’accès au robinet d’arrêt. Il
est destiné à ouvrir et à fermer l’alimentation en gaz de
l’appareil.

Ouvrez le robinet de la ligne d’alimentation en gaz.
Attendez quelques minutes pour que le gaz commence à
circuler à travers la canalisation pour le gaz.

L’alimentation en gaz entre le robinet d'alimentation
manuel peut-être raccordée par un tuyau métallique
flexible homologué AGA/CGA ou un tuyau rigide sujet à
l'application des normes locales.

L’utilisateur doit connaître l’emplacement du robinet
d’alimentation principal et être en mesure d’y accéder
facilement.

Lorsqu'un conduit de gaz flexible est utilisé, laissez
suffisamment de mou pour être en mesure de dégager la
cuisinière de l’ouverture pour le nettoyage et l’entretien.

NOTE : Veillez à ce que le conduit flexible ne soit pas
coincé entre le mur et la cuisinière. Pour vérifier si tel
est le cas, enlevez le tiroir.

Utilisez des pâtes à joints de tuyauterie fabriquées pour
utilisation avec gaz naturel et propane, pour sceller les
connexions de gaz. Si des connecteurs flexibles sont
utilisés, assurez-vous qu’ils ne sont pas tordus.

Les vérifications contre les fuites doivent être
effectuées conformément aux instructions du
manufacturier.

Veillez à ce qu’il n’y ait pas de fuites. Après avoir

raccordé l’alimentation en gaz à la cuisinière, à l’aide
d’un manomètre vérifiez si le système ne fuit pas. Si
vous ne disposez pas d’un manomètre, ouvrez
l’alimentation en gaz et utilisez un liquide détecteur de
fuites sur tous les joints et les raccords.

N’utilisez pas de flamme nue

pour vérifier les fuites de gaz. La détection des fuites à
l’aide d’une flamme pourrait provoquer un incendie ou
une explosion.

Toutes les ouvertures à travers le plancher ou le mur où
la cuisinière sera installée doivent être scellées.

Resserrez tous les raccords si nécessaire, afin de
prévenir les fuites de gaz dans la plaque de cuisson ou le
tuyau d’alimentation.

La tuyauterie d’alimentation en gaz peut être installée à
travers le mur latéral de l’armoire droite. L’armoire
latérale droite est l’endroit idéal pour l’installation du
robinet d’alimentation principal.

Ne serrez pas trop les raccords. Le

régulateur est moulé sous pression. Un serrage excessif
pourrait le fissurer et provoquer une fuite de gaz
susceptible de causer un incendie ou une explosion.

Assemblez le connecteur flexible du conduit
d’alimentation en gaz au régulateur de pression dans
l’ordre qui suit : 1- robinet d’arrêt manuel, 2­adaptateur de raccord évasé, 3- connecteur flexible, 4­adaptateur de raccord évasé, 5- régulateur de pression.

Le conduit d’alimentation en gaz branché au robinet
d'alimentation doit être un tuyau solide de ½" à ¾".

Vérifiez l’alignement des robinets, après avoir relié la
plaque de cuisson à l’alimentation en gaz, afin de vous
assurer que la rampe du conduit de gaz n’a pas été
déplacée.

Débranchez la cuisinière et fermez son robinet
d’alimentation en gaz lors de toute vérification de

pression du circuit d’alimentation de gaz à une pression
supérieure à 1/2 lb/po2 (3.5 kpa ou 14 po. colonne
d’eau).

Isolez la cuisinière du réseau d’alimentation en gaz

en fermant son robinet d’arrêt manuel, lors de toute
vérification de pression du circuit d’alimentation en gaz
à une pression inférieure ou égale à 1/2 lb/po2 (3.5 kpa
ou 14 po. colonne d’eau).

31

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE

(Modèles avec four électrique et plaque de cuisson à gaz)

EMPLACEMENT DU

RÉGULATEUR DE PRESSION

DE

L'APPAREIL

Tuyau d'alimentation rigide

COUVERCLE

ARRIÈRE

D'ACCÈS

AUX FILS

Conduit flexible de l'appareil Installez une
longueur suffisante de conduit flexible pour

complètement hors de l'ouverture découpée
dans le comptoir pour l'entretien (fourni par

PORTE DE

L'APPAREIL

TIROIR

permettre à l'appareil d'être tirée

l'usager).

Placez le conduit flexible

à travers le trou fourni

au-dessus du pied de mise

à niveau arrière droit

Adapteur de

raccord

évasé

Régulateur
de pression

Flare

Union

Adaptor

CÔTÉ DROIT

DE

L'APPAREIL

Robinet

d'alimentation

manuel

(fourni par

l'usager)

Branchez à un

d'alimentation

en gaz ½" ou

¾" à partir du

mur ou du

plancher.

MUR

TATION EN

tuyau

ALIMEN-

GAZ

VERS LE

Robinet

d'alimentation

RÉGULATEUR

6. Conversion au gaz propane

Cet appareil fonctionne au gaz naturel ou au gaz
propane. Il est réglé en usine pour fonctionner au gaz
naturel.

Si vous désirez convertir votre cuisinière au gaz propane,
servez-vous des orifices fixes fournis dans l’enveloppe
portant l’inscription «POUR CONVERSION AU GAZ
PROPANE». Suivez les instructions d’installation se
trouvant dans l’enveloppe.

Un installateur qualifié doit effectuer la conversion
conformément aux instructions du fabricant et à tous les
codes et règlements applicables. Si ces instructions ne
sont pas suivies à la lettre, il pourrait en résulter de
sérieuses blessures corporelles ou des dommages
matériels. L’entreprise d’installation qualifiée qui
effectue ce travail assume la responsabilité de la
conversion.

Si on n’effectue pas la conversion correctement, il
pourrait en résulter des blessures corporelles et des
dommages matériels.

Figure 9

7. Déplacement de l'appareil en vue
d'en faire le service ou pour faire du
nettoyage

Coupez l'alimentation électrique de l'appareil à la boîte
de fusibles ou des disjoncteurs et fermez le robinet
d'alimentation à gaz manuel. Défaites la connection de
la tuyauterie rigide au régulateur. Il n'est pas nécessaire
de défaire cette connection si un conduit flexible est
utilisé. Assurez-vous que l'appareil est froid. Retirez le
tiroir de rangement, puis ouvrez la porte du four.
Soulevez la cuisinière à l'avant et faites-la glisser hors de
son gîte, tout en évitant de soumettre le conduit à gaz
flexible à des contraintes excessives. Lorsque la
cuisinière est replacée dans son gîte, veillez à ne pas
coincer le conduit à gaz flexible et le cable
d'alimentation électrique derrière l'appareil.
Reconnectez la tuyauterie rigide au régulateur (si
applicable) et vérifier qu'il n'y a pas une fuite de gaz du
joint. Replacez le tiroir, fermez la porte et réalimentez
l'appareil en gaz et en électricité (Figure 10).

32

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE

(Modèles avec four électrique et plaque de cuisson à gaz)

2. Installation avec panneau(x) latéral(aux)

A. Distancez les armoires du bas de 30" (76.5 cm)

minimum. Assurez-vous qu’elles sont d’aplomb et
de niveau.

B. Distancez les portes des armoires de 31" (78.7

cm) minimum afin qu’elles n’interfèrent pas avec
l’ouverture de la porte du four.

C. Si un dosseret doit être installé, un nécessaire de

service (kit) peut être commandé par l’intermé-
diaire de votre marchand.

D. Si vous remplacez ou installez les panneaux

latéraux, un nécessaire de service (kit) dosseret
peut être commandé par l’intermédiaire de votre
marchand.

E Nivelez la cuisinière et ajustez-en la hauteur.

Vis

Figure 10

Panneau latéral

du tiroir réchaud

(CÔTÉ DROIT)

Glissière du tiroir

(Ne pas enlever)

3. Installation avec un dosseret

La profondeur du découpage de 21 5/8" (55 cm) doit être
augmentée à 24" (61 cm) lorsqu’un dosseret est installé
sur l’appareil.

8. Installation de la cuisinière

Ne rebutez pas les 4 vis de nivelle-

ment lorsque vous déballerez la cuisinière. Revissez-les
aux 4 coins inférieurs de l’appareil, car elles servent de
pieds pour niveler l’appareil et pour en régler la hauteur.

1. Installation sans panneau(x) latéral(aux)

A. La table de cuisson chevauche de chaque côté du

dessus du comptoir et la cuisinière est assise sur le
plancher. La largeur de la table de cuisson est de
30" (76.2 cm).

B. Les armoires sous le comptoir doivent être distan-

tes de 29" (73.7 cm). Assurez-vous qu’elles sont
d’aplomb et de niveau avant d’y installer la
cuisinière. Araser le rebord bombé à l’extrémité
avant du comptoir pour obtenir un ajustement
serré entre les bords extérieurs de la table de
cuisson de 30" (76.2 cm) et le comptoir.

C. Distancez les portes des armoires de 31" (78.7

cm) minimum afin qu’elles n’interfèrent pas avec

l’ouverture de la porte du four.
D. Découpez le comptoir tel que montré à la page 1.
E. Si un dosseret doit être installé, un nécessaire de

service (kit) peut être commandé par l’intermé-

diaire de votre marchand.
F. Ajustez les vis de nivellement pour que le dessous

de la table de cuisson repose au dessus du comp-

toir.
G. Nivelez la cuisinière. Le plancher qui sup-

porte la cuisinière doit être de niveau (repor-

tez-vous à la figure 11).

9. Mise à niveau de la cuisinière

Mettez la cuisinière de niveau et ajustez la hauteur
de la table de cuisson avant de l’installer dans le
découpage du comptoir.

1. Installez une grille au centre du four.

2. Déposez un niveau à bulle sur la grille. Prenez 2
lectures en plaçant le niveau en diagonale dans une
direction, puis dans l’autre direction. Si nécessaire,
ajustez les 4 vis de nivellement à l’aide d’une clé pour
niveler l’appareil (reportez-vous à la figure 12).

3. Glissez délicatement la cuisinière, en faisant attention
de ne pas abîmer le dessus du comptoir, dans le
découpage du comptoir et vérifiez si elle est encore de
niveau. Si la cuisinière n’est plus de niveau, tirez-la
hors du découpage et réajustez les vis de nivellement
ou assurez-vous que le plancher est bien au niveau.

Figure 9

33

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE

(Modèles avec four électrique et plaque de cuisson à gaz)

10.Vérification du Fonctionnement

Référez-vous au Guide de l’utilisateur inclus avec la
cuisinière pour les directives de fonctionnement et pour
l’entretien et le nettoyage de votre cuisinière.

Ne touchez ni aux éléments ni aux

brûleurs. Ils peuvent être assez chauds pour causer des
brûlures.

Enlevez tout le matériel d’emballage du four avant de
commencer les essais.

1. Mise en place des bases et des couvercles de
bruleurs

Cette cuisinière est munie de brûleurs scellés comme
indiqué ci-contre (voir Figure 12).

Couvercle
du brûleur

Base du
brûleur

Ramasse-goutte
de brûleur
(encastré)

Électrode

Figure 12

Orifice
d'alimentation
en gaz

Pour vérifier si l’allumage est adéquat :
A. Appuyez sur le bouton de commande d’un

brûleur de surface et tournez-le à la position
«LITE». Vous entendrez les étincelles de
l’allumeur électrique qui allume le brûleur.

B. Le brûleur de surface doit s’allumer lorsque le

gaz est disponible au brûleur supérieur. En
fonctionnement normal, chaque brûleur doit
s’allumer dans un délai de quatre (4) secondes
après que l’air ait été purgé des canalisations
d’alimentation. Regardez si le brûleur est
allumé.

C. Une fois le brûleur allumé, le bouton de

commande doit être tourné à une autre position
que LITE.

Il existe des dispositifs d’allumage séparés pour
chaque brûleur. Essayez chaque bouton séparément
jusqu’à ce que tous les robinets de brûleur aient été
vérifiés.

4. Réglez la position LOW des robinets des
brûleurs de surface (voir Figure 13)

A. Appuyez sur chaque commande et tournez-les à

LITE jusqu’à ce que le brûleur s’allume.

B. Tournez

plus basse (LOW).

C. Si le brûleur s’éteint, ré-ajustez le robinet

comme suit : Remettez le bouton de commande
à arrêt (OFF). Enlevez le bouton de commande
du brûleur de surface, insérez un tournevis à
pointe droite fine dans la tige creuse du robinet
et insérez dans la tête de la vis. La hauteur de
la flamme peut être augmentée ou diminuée en
tournant la vis. Ajustez la flamme jusqu’à ce
que vous puissiez tourner rapidement le bouton
de LITE à la plus base position (LOW) sans
éteindre la flamme. Celle-ci devrait être aussi
minuscule que possible sans s’éteindre.

rapidement le bouton à la position la

A. Déballez les bases de brûleur et les couvercles.
B. Placez les bases de brûleurs au-dessus de

chaque orifice d'alimentation.

C. Vérifiez que le brûleur est correctement aligné

et à niveau. Placez le couvercle sur la base de
brûleur appropriée.

NOTA : Aucun réglage de brûleur n’est nécessaire dans
ce genre de cuisinière.

2. Branchez l’alimentation en électricité et ouvrez
le robinet principal d’alimentation en gaz

3. Vérifiez les allumeurs

Il faut vérifier le fonctionnement des allumeurs
électriques après que la cuisinière et les raccords du

tuyau d’alimentation aient été eux-mêmes vérifiés
relativement aux fuites et que la cuisinière ait été
branchée à la prise de courant.

Figure 13

34

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE

(Modèles avec four électrique et plaque de cuisson à gaz)

5. Fonctionnement des éléments du four

Ce four est équipé d’un contrôleur électronique. Chacune
des fonctions a été vérifiée à l’usine avant l’expédition.
Nous vous suggérons cependant de vérifier une fois de plus
le fonctionnement des commandes du contrôleur
électronique. Référez-vous au Guide de l’utilisateur pour
le mode de fonctionnement. Suivez les instructions sur les
fonctions de l’Horloge (Clock), de la Minuterie (Timer), de
la cuisson au four (Bake), au gril (Broil), par convection
(Convection) (certains modèles) et de nettoyage (Clean).

Cuisson au four (Bake)– Après avoir réglé le four à
350°F (177°C) pour la cuisson au four, l’élément
inférieur du four doit devenir rouge.

Cuisson au gril (Broil)– Lorsque le four est réglé à
Cuisson au GRIL (BROIL), l’élément supérieur du four doit
devenir rouge.

Nettoyage (Clean)– Lorsque le four est réglé pour un
cycle auto-nettoyant, l’élément supérieur devrait devenir
rouge durant le préchauffage du cycle. Une fois la
température auto-nettoyante atteinte, l’élément inférieur
deviendra rouge.

Convection (certains modèles)– Lorsque le four est
réglé à CONV. BAKE/ROAST à 350°F (177°C), les deux
éléments exécutent à tour de rôle le cycle d’allumage et
d’extinction et le ventilateur de convection se met à
tourner. Le ventilateur de convection arrête de tourner
lorsque la porte du four est ouverte durant la cuisson par
convection.

Avant d’appeler le service d’entretien

Révisez la liste de vérifications préventives et les
instructions d’opération dans votre Guide de l’utilisateur.
Vous sauverez probablement du temps et de l’argent.
La liste contient les événements ordinaires qui ne
résultent pas de défectuosités dans le matériel ou la
fabrication de cet appareil.

Pour obtenir l'adresse et le numéro de téléphone,
référez-vous à la garantie et aux renseignements sur les
services d’entretien dans votre Guide de l’utilisateur. Prière
de nous téléphoner ou de nous écrire pour toute demande
d’information au sujet de votre cuisinière et/ou si vous
désirez commander des pièces.

Lorsque tous les raccords sont terminés

Vérifiez que toutes les commandes sont en position d’arrêt
(OFF).

Assurez-vous que la circulation d’air de combustion et de
ventilation à la cuisinière n’est pas obstruée.

Emplacement du numéro de modèle et de série

La plaque signalétique est située sur le châssis avant du
four, derrière la porte du four (certains modèles) ou sur
le côté du tiroir (certains modèles).

Lors d’une commande de pièces ou pour toute demande
de renseignements au sujet de votre cuisinière,
assurez-vous de toujours inclure les numéros de modèle
et de série et un numéro de lot ou une lettre de la
plaque signalétique de votre cuisinière.

La plaque signalétique vous donne également la
capacité des brûleurs, le type de carburant et la pression
à laquelle la cuisinière a été réglée au moment de
l’expédition.

35

INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE

(Modèles avec four électrique et plaque de cuisson à gaz)

11. Instructions de sécurité

importantes

Pour réduire le risque de basculement de la cuisinière,
protégez-la en installant les vis et les supports
anti-bascules fournis avec la cuisinière. Ils sont situés dans
un sac de plastique dans le four. Si vous n’installez pas
ces supports anti-bascules, la cuisinière risque de basculer
si un poids excessif est placé sur une porte ouverte ou si
un enfant y grimpe. Les renversements de liquides
chauds ou la cuisinière peuvent provoquer de sérieuses
blessures.

Suivez les instructions ci-dessous pour installer les
supports anti-bascules.

Si vous déplacez la cuisinière pour l’installer à un autre
endroit, vous devez également déplacer les supports
anti-bascules pour les installer avec la cuisinière. Voyez
l’étape 5 pour vérifier comment procéder à une
installation correcte.

Outils Requis :

Tourne-écrou de 5 /16" ou tournevis à tête carrée
Clé à molette
Perceuse électrique
Foret de 3/16" de diamètre
Foret de maçonnerie de 3 /16" diamètre (si l’installation
se fait dans du béton)

Instructions d’installation des supports
anti-bascules

Les supports anti-bascules se fixent au plancher, à
l’arrière de la cuisinière, pour retenir les deux pieds
niveleurs. En les fixant au plancher, assurez-vous que les
vis ne pénètrent pas dans la plomberie ou le câblage
électrique. Les vis fournies fonctionneront aussi bien
dans du bois que dans du béton.

Extrémité arrière de la

cuisinière ou paroi arrière

½" (1.3 cm)

C

L

(24.8 cm)

Support

anti-bascule

9 ¾"

19 ½"

(49.5 cm)

Support anti-bascule

¾" Typ.

(1.9 cm) Typ.

28 1/8"
(71.4 cm)
(largeur arrière de la
cuisinière munie de
panneaux latéraux)

1. Dépliez le gabarit de papier et placez-le à plat sur le
plancher, l’endos et les extrémités des côtés
exactement à l’endroit où l’arrière et les côtés de la
cuisinière seront placés lors de l’installation (utilisez le
diagramme ci-dessous pour localiser les supports
anti-bascules si le gabarit de papier n’est pas
disponible).

2. Tracez sur le plancher l’emplacement des 4 trous de
montage indiqués sur le gabarit. Pour faciliter
l’installation, des trous pilotes d’un 1/2"(1.3 cm) de
profondeur et 3/16" (0.5 cm) de diamètre peuvent être
percés dans le plancher.

3. Enlevez le gabarit et placez les supports anti-bascules
sur le plancher, le rebord renversé vers l’avant.
Alignez les trous dans les supports anti-bascules avec
les trous tracés sur le plancher et fixez avec les 4 vis
fournies. Les supports anti-bascules doivent être fixés
sur un plancher solide. Si vous les fixez à un plancher
en béton, percez d’abord des trous pilotes de 3/16"
(0.5 cm) de diamètre à l’aide d’un foret à maçonnerie
de 3/16" (0.5 cm) diamètre.

4. Mettez la cuisinière à niveau au besoin, en l’ajustant
avec les 4 pieds niveleurs à l’aide d’une clé à molette
(voir Figure 5 ci-dessous). Un dégagement minimum
de 1/8" (0.3 cm) est requis entre le bas de la cuisinière
et les pieds niveleurs arrières pour disposer de
suffisamment d’espace pour installer les supports
anti-bascules.

5. Replacez la cuisinière en la faisant glisser, en vous
assurant que les pieds arrières ont été bien agrippés
par les extrémités des supports anti-bascules. Il est
possible que vous ayez à la déplacer légèrement d’un
côté en la repoussant vers l’arrière pour que les pieds
arrières s’alignent avec les supports anti-bascules.
Agrippez le dessus de l’extrémité arrière de la
cuisinière et essayez soigneusement de l’incliner vers
l’avant pour vous assurer que la cuisinière est
correctement ancrée.

Figure 14

Glisser vers

l'arrière

Pieds

niveleurs

Pour remonter

Pour baisser

Figure 15

36

WIRING DIAGRAM - DIAGRAMA DE LA INSTALACIÓN ALÁMBRICA - SCHÉMA DE CÂBLAGE

(For FCS388WH Model - Para modelo FCS388WH - Pour le modèle FCS388WH)

37

WIRING DIAGRAM - DIAGRAMA DE LA INSTALACIÓN ALÁMBRICA - SCHÉMA DE CÂBLAGE

(For Model FCS367CH - Para modelo FCS367CH - Pour le modèle FCS367CH)

38

WIRING DIAGRAM - DIAGRAMA DE LA INSTALACIÓN ALÁMBRICA - SCHÉMA DE CÂBLAGE

(For C970-4454 Models - Para modelo C970-4454 - Pour le modèle C970-4454)

39

WIRING DIAGRAM - DIAGRAMA DE LA INSTALACIÓN ALÁMBRICA - SCHÉMA DE CÂBLAGE

(For CFDS389JG & CFDS389WG Models - Para modelos CFDS389JG & CFDS389WG - Pour les modèles CFDS389JG & CFDS389WG)

40
