Frigidaire Dryer, 137112300D Installation Instructions Manual

Download

Page 1

All about the

Installation

of your Dryer

Important Safety Instructions ..............................2-3

Installation Requirements .................................4-10

Installed Dryer Dimensions ..................................11

Installation Instructions ..................................12-17

TABLE OF CONTENTS

Reversing Door ..............................................18-21

Accessories .........................................................22

Français ..............................................................23

137112300D (1202)

Page 2

IMPORTANT SAFETY INSTRUCTIONS

WARNING

For your safety the information in this manual must be followed to minimize the risk of ﬁ re or explosion or to prevent property damage, personal injury or loss of life. Do not store or use gasoline or other ﬂ ammable vapors and liquids in the vicinity of this or any other appliance.

WARNING - RISK OF FIRE

Read all of the following instructions before installing and using this appliance:

• Destroy the carton and plastic bags after the dryer is unpacked. Children might use them for play. Cartons covered with rugs, bedspreads, or plastic sheets can become airtight chambers causing suffocation. Place all materials in a garbage container or make materials inaccessible to children.

• Clothes dryer installation and service must be performed by a qualiﬁ ed installer, service agency or the gas supplier.

• Install the clothes dryer according to the manufacturer’s instructions and local codes.

• The electrical service to the dryer must conform with local codes and ordinances and the latest edition of the National Electrical Code, ANSI/NFPA 70, or in Canada, the Canadian electrical code C22.1 part 1.

• The gas service to the dryer must conform with local codes and ordinances and the latest edition of the National Fuel Gas Code ANSI Z223.1, or in Canada, CAN/ACG B149.1-2000. An individual manual shut-off valve must be installed within 6 ft (1.83 m) of the dryer in accordance with the National Fuel Gas Code, ANSI Z223.1/NFPA 54.

• The dryer is designed under ANSI Z 21.5.1 or ANSI/UL 2158 - CAN/CSA C22.2 No. 112 (latest editions) for HOME USE only. This dryer is not recommended for commercial applications such as restaurants, beauty salons, etc.

• Do not install a clothes dryer with ﬂ exible plastic or ﬂ exible foil venting material. Flexible venting materials are known to collapse, be easily crushed and trap lint. These conditions will obstruct clothes dryer airﬂ ow and increase the risk of ﬁ re.

• Do not stack a dryer on top of washer already installed on pedestal. Do not stack dryer on top of another dryer. Do not stack washer on top of dryer. Do not stack washer on top of another washer. Do not stack dryer on top of washer without use of manufacturer approved and correctly installed stacking kit appropriate for your model.

• The instructions in this manual and all other literature included with this dryer are not meant to cover every possible condition and situation that may occur. Good safe practice and caution MUST be applied when installing,

operating and maintaining any appliance.

WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Clear the room, building or area of all occupants.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the ﬁ re department.

Pre-Installation Requirements

Tools and materials needed for installation:

• Adjustable pliers

• Phillips, straight, & square bit screwdrivers

• Adjustable wrench

• Pipe wrench for gas supply (gas dryer)

• LP-resistant thread tape (for natural gas or LP supply, gas dryer)

• Carpenter’s level

• External vent hood

• 4-inch (102 mm), rigid metal or semi-rigid metal exhaust duct work

• 3-wire or 4-wire 240 volt cord kit (electric dryer)

• 4 in. (102 mm) clamp

CAUTION

EXCESSIVE WEIGHT HAZARD

To avoid back or other injury, have more than one person move or lift the appliance.

Save these instructions for

future reference.

• Gas line shutoff valve (gas dryer)

• ½ NPT union ﬂ are adapters (x2) and ﬂ exible gas supply line (gas dryer)

• Metal foil tape (not duct tape)

Page 3

IMPORTANT SAFETY INSTRUCTIONS

WARNING

Please read all instructions before using this dryer.

Recognize safety symbols, words and labels

Safety items throughout this manual are labeled with a WARNING or CAUTION based on the risk type as described below:

Deﬁ nitions

This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death.

DANGER

DANGER indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

Installation Checklist

Exhaust Venting

 Free-ﬂ owing, clear of lint buildup  4 inch (10.2 cm) rigid or semi-rigid ducting of

minimal length and turns  NO foil or plastic venting material  Approved vent hood exhausted to outdoors

Leveling

 Dryer is level, side-to-side and front-to-back  Cabinet is setting solid on all corners

Gas Supply (Gas Dryer)

 Manual shutoff valve present in supply  All connections sealed with approved sealer

and wrench tight  Conversion kit for LP system  Gas supply turned on  No leaks present at all connections -

check with soapy water, NEVER check with

ﬂ ame

WARNING

WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION

CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury.

IMPORTANT

IMPORTANT indicates installation, operation or maintenance information which is important but not hazard-related.

240v Electric Supply (Electric Dryer)

 Approved NEMA 10-30R or 14-30R service

cord with all screws tight on terminal block  Approved strain relief installed  Terminal access cover installed before initial

operation

Door Reversal

 Follow detailed instructions in this guide  Test hinge and latch for function

Electrical Power

 House power turned on  Dryer plugged in

Final Checks



Installation Instructions

Care Guide

 Door latches and drum tumbles when cycle

starts  Registration card sent in

read thoroughly

and

Use and

Page 4

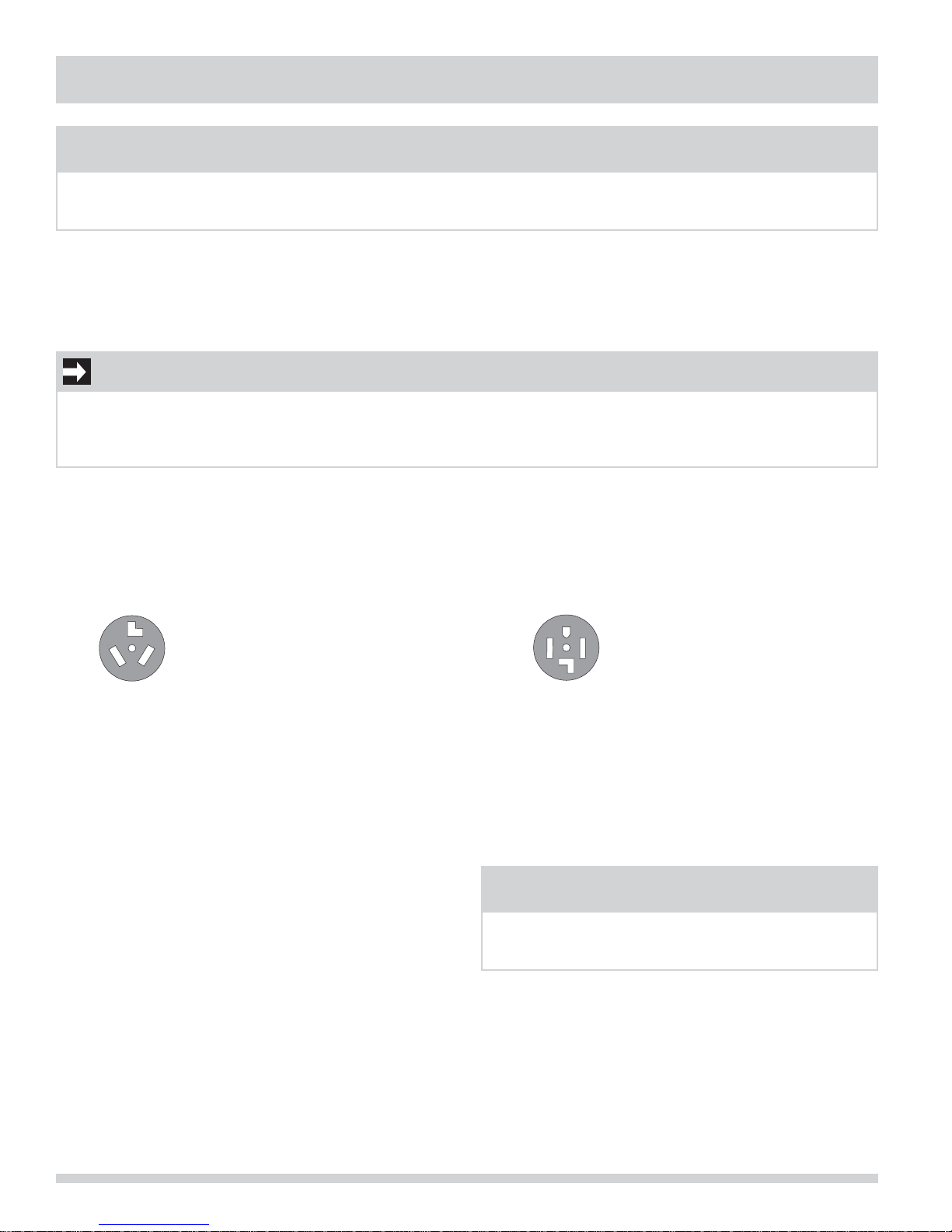

INSTALLATION REQUIREMENTS

NOTE

Because of potentially inconsistent voltage capabilities, the use of this dryer with power created by gas powered generators, solar powered generators, wind powered generators or any other generator other than the local utility company is not recommended.

Electrical requirements for electric dryer

CIRCUIT - Individual 30 amp. branch circuit fused with 30 amp. time delay fuses or circuit breakers. Use separately

fused circuits for washer and dryer. DO NOT operate a washer and a dryer on the same circuit.

POWER SUPPLY - 3-wire or 4-wire, 240 volt, single phase, 60 Hz, Alternating Current.

IMPORTANT

This dryer is internally grounded to neutral unless it was manufactured for sale in Canada. Only a 4-conductor cord shall be used when the appliance is installed in a location where grounding through

the neutral conductor is prohibited. Grounding through the neutral link is prohibited for: (1) new branch circuit installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local codes do not permit grounding through the neutral.

OUTLET RECEPTACLE - NEMA 10-30R or NEMA 14-30R receptacle to be located so the power supply cor d is accessible

when the dryer is in the installed position.

GROUNDING CONNECTION - See “Grounding requirements” in Electrical Installation section.

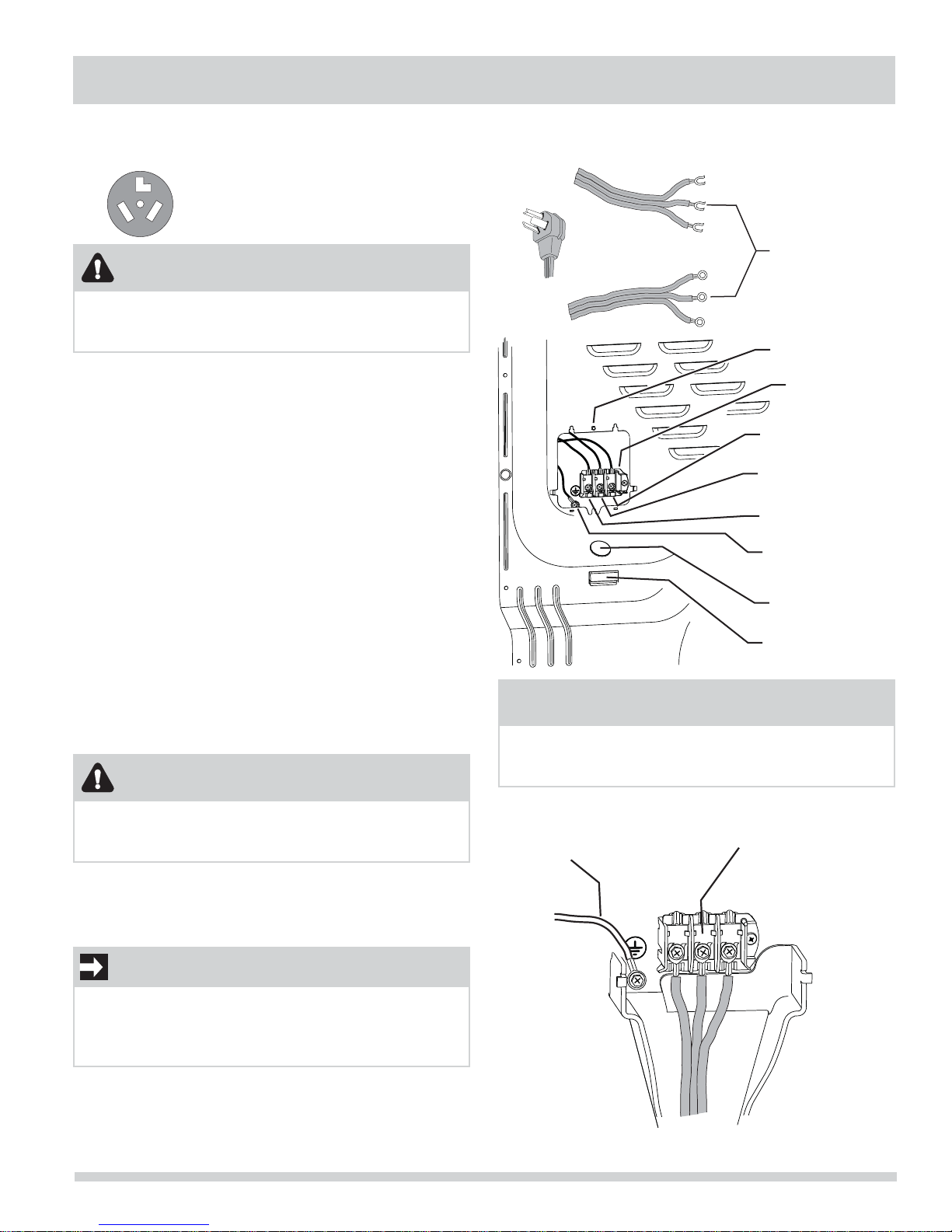

3-WIRE POWER SUPPLY CORD KIT (not supplied)

3-wire receptacle

(NEMA type 10-30R)

The dryer MUST employ a 3-conductor power supply cord NEMA 10-30 type SRDT rated at 240 volt AC minimum, 30 amp, with 3 open end spade lug connectors with upturned ends or closed loop connectors and marked for use with clothes dryers. For 3-wire cord connection instructions see ELECTRICAL CONNECTIONS FOR A 3-WIRE SYSTEM.

4-WIRE POWER SUPPLY CORD KIT (not supplied)

4-wire receptacle

(NEMA type 14-30R)

The dryer MUST employ a 4-conductor power supply cord NEMA 14-30 type SRDT or ST (as required) rated at 240 volt AC minimum, 30 amp, with 4 open end spade lug connectors with upturned ends or closed loop connectors and marked for use with clothes dryers. For 4-wire cord connection instructions see ELECTRICAL CONNECTIONS FOR A 4-WIRE SYSTEM.

NOTE

Dryers manufactured for sale in Canada have factoryinstalled, 4-wire power supply cord (NEMA 14-30R).

Page 5

INSTALLATION REQUIREMENTS

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

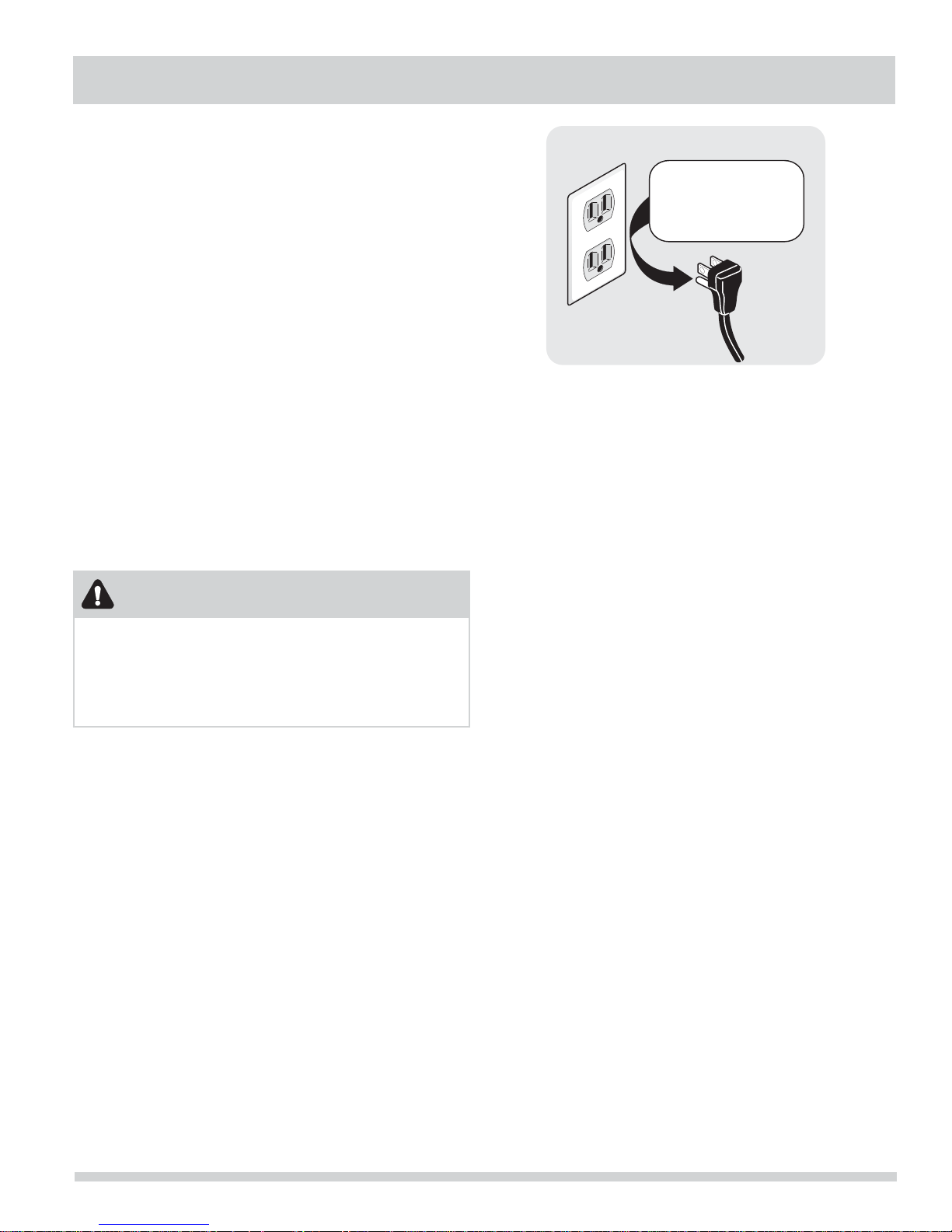

Electrical requirements for gas dryer

CIRCUIT - Individual, properly polarized and grounded

15 amp. branch circuit fused with 15 amp. time delay fuse or circuit breaker.

POWER SUPPLY - 2-wire, with ground, 120 volt, single

phase, 60 Hz, Alternating Current.

POWER SUPPLY CORD - The dryer is equipped with a 120

volt 3-wire power cord.

GROUNDING CONNECTION - See “Grounding

requirements” in Electrical Installation section.

Gas supply requirements

WARNING

EXPLOSION HAZARD

Uncoated copper tubing will corrode when subjected to natural gas, causing gas leaks. Use ONLY black iron, stainless steel, or plastic-coated brass piping for gas supply.

1 Installation MUST conform with local codes, or in

the absence of local codes, with the National Fuel Gas Code, ANSI Z223.1 (latest edition).

2 The gas supply line should be 1/2 inch (1.27 cm)

pipe.

3 If codes allow, ﬂ exible metal tubing may be used

to connect your dryer to the gas supply line. The tubing MUST be constructed of stainless steel or plastic-coated brass.

Grounding type wawall receptacl

Do not,

under

anany cir

cumstances,

cut,

remo

or b

ypass th

PoPower cord with 3-prong

ounded plug

grgrounding pr

ong.

4 The gas supply line MUST have an individual

shutoff valve installed in accordance with the B149.1, Natural Gas and Propane Installation Code.

5 A 1/8 inch (0.32 cm) N.P.T. plugged tapping,

accessible for test gauge connection, MUST be installed immediately upstream of the gas supply connection to the dryer.

6 The dryer MUST be disconnected from the gas

supply piping system during any pressure testing of the gas supply piping system at test pressures in excess of 1/2 psig (3.45 kPa).

7 The dryer MUST be isolated from the gas supply

piping system during any pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 psig (3.45 kPa).

8 Connections for the gas supply must comply with

the Standard for Connectors for Gas Appliances, ANSI Z21.24.

Page 6

INSTALLATION REQUIREMENTS

Exhaust system requirements

Use only 4 inch (102 mm) diameter (minimum) rigid or ﬂ exible metal duct and approved vent hood which has a swing-out damper(s) that open when the dryer is in operation. When the dryer stops, the dampers automatically close to prevent drafts and the entrance of insects and rodents. To avoid restricting the outlet, maintain a minimum of 12 inches (30.5 cm) clearance between the vent hood and the ground or any other obstruction.

WARNING

FIRE HAZARD

Failure to follow these instructions can create excessive drying times and ﬁ re hazards.

The following are speciﬁ c requirements for proper and safe operation of your dryer.

WARNING

FIRE HAZARD

Do not install a clothes dryer with ﬂ exible plastic or metal foil venting materials. Flexible venting materials are known to collapse, be easily crushed and trap lint. These conditions will obstruct clothes dryer airﬂ ow and increase the risk of ﬁ re.

If your present system is made up of plastic duct or metal foil duct, replace it with a rigid or semi-rigid metal duct. Also, ensure the present duct is free of any lint prior to installing dryer duct.

Correct Incorrect

Page 7

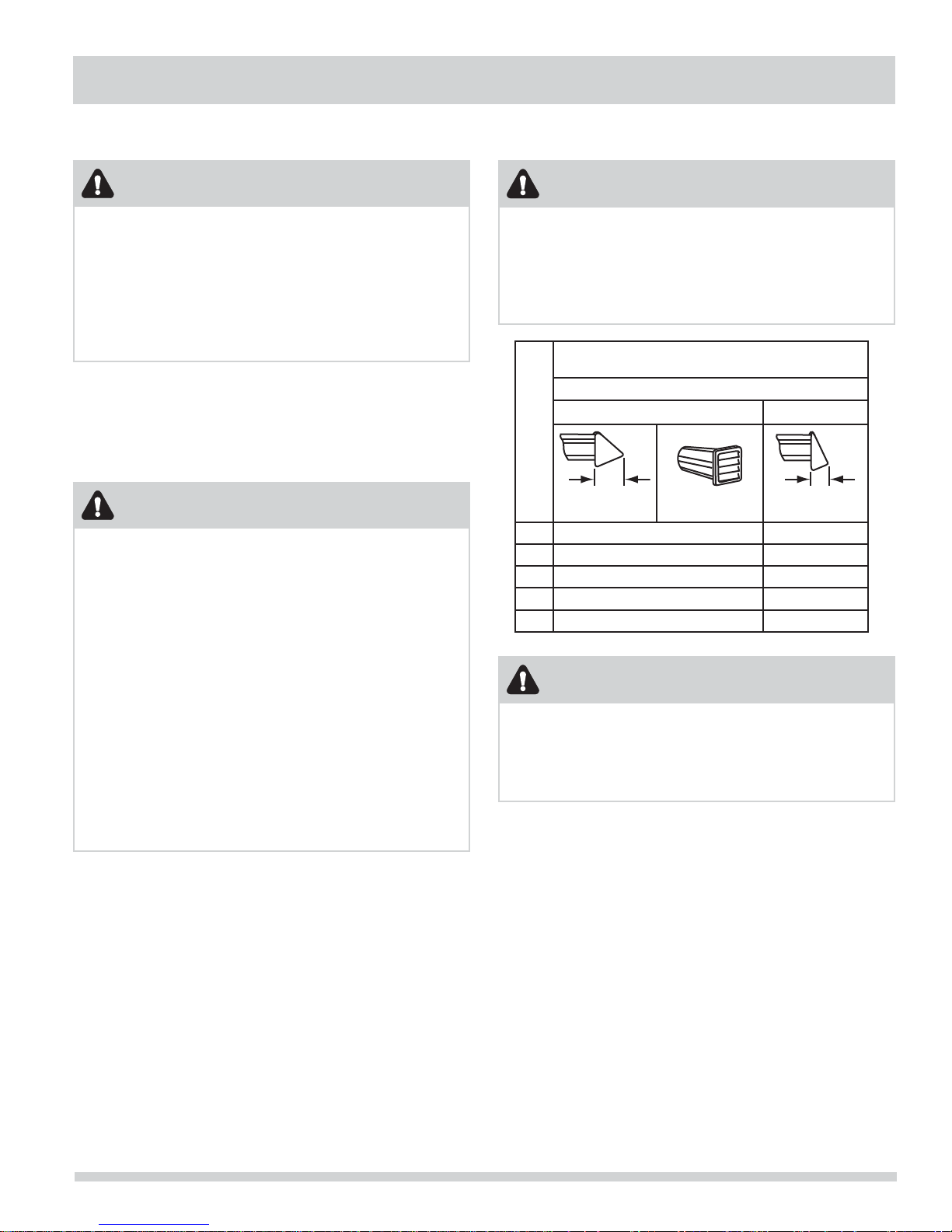

Exhaust system requirements, continued

INSTALLATION REQUIREMENTS

WARNING

FIRE HAZARD

A clothes dryer must be exhausted outdoors. Do not exhaust dryer into a chimney, a wall, a ceiling, an attic, a crawl space or any concealed space of a building. A clothes dryer produces combustible lint. If the dryer is not exhausted outdoors, some ﬁ ne lint will be expelled into the laundry area. An accumulation of lint in any area of the home can create a health and ﬁ re hazard.

The dryer must be connected to an exhaust outdoors. Regularly inspect the outdoor exhaust opening and remove any accumulation of lint around the outdoor exhaust opening and in the surrounding area.

WARNING

FIRE HAZARD

• Do not allow combustible materials (for example: clothing, draperies/curtains, paper) to come in contact with exhaust system. The dryer MUST NOT be exhausted into a chimney, a wall, a ceiling, or any concealed space of a building which can accumulate lint, resulting in a ﬁ re hazard.

• Do not screen the exhaust ends of the vent system, or use any screws, rivets or other fasteners that extend into the duct to assemble the exhaust system. Lint can become caught in the screen, on the screws or rivets, clogging the duct work and creating a ﬁ re hazard as well as increasing drying times. Use an approved vent hood to terminate the duct outdoors, and seal all joints with metal foil duct tape. All male duct pipe ﬁ ttings MUST be installed downstream with the ﬂ ow of air.

WARNING

FIRE HAZARD

Exceeding the length of duct pipe or number of elbows allowed in the “MAXIMUM LENGTH” charts can cause an accumulation of lint in the exhaust system. Plugging the system could create a ﬁ re hazard, as well as increase drying times.

MAXIMUM LENGTH

Number of 90° turns

0 64 ft. (19.5 m) 48 ft. (14.6 m) 1 52 ft. (15.9 m) 40 ft. (12.2 m) 2 44 ft. (13.5 m) 32 ft. (9.8 m) 3 36 ft. (11 m) 24 ft. (7.3 m) 4 28 ft. (9.5 m) 16 ft. (4.9 m)

of 4” (102mm) Rigid Metal Duct

VENT HOOD TYPE

(Preferred)

4”

(102mm) louvered

2.5”

(6.35cm)

WARNING

FIRE HAZARD

• Do not install ﬂ exible plastic or ﬂ exible foil venting material.

• If installing semi-rigid venting, do not exceed 8 ft. (2.4 m) duct length.

Page 8

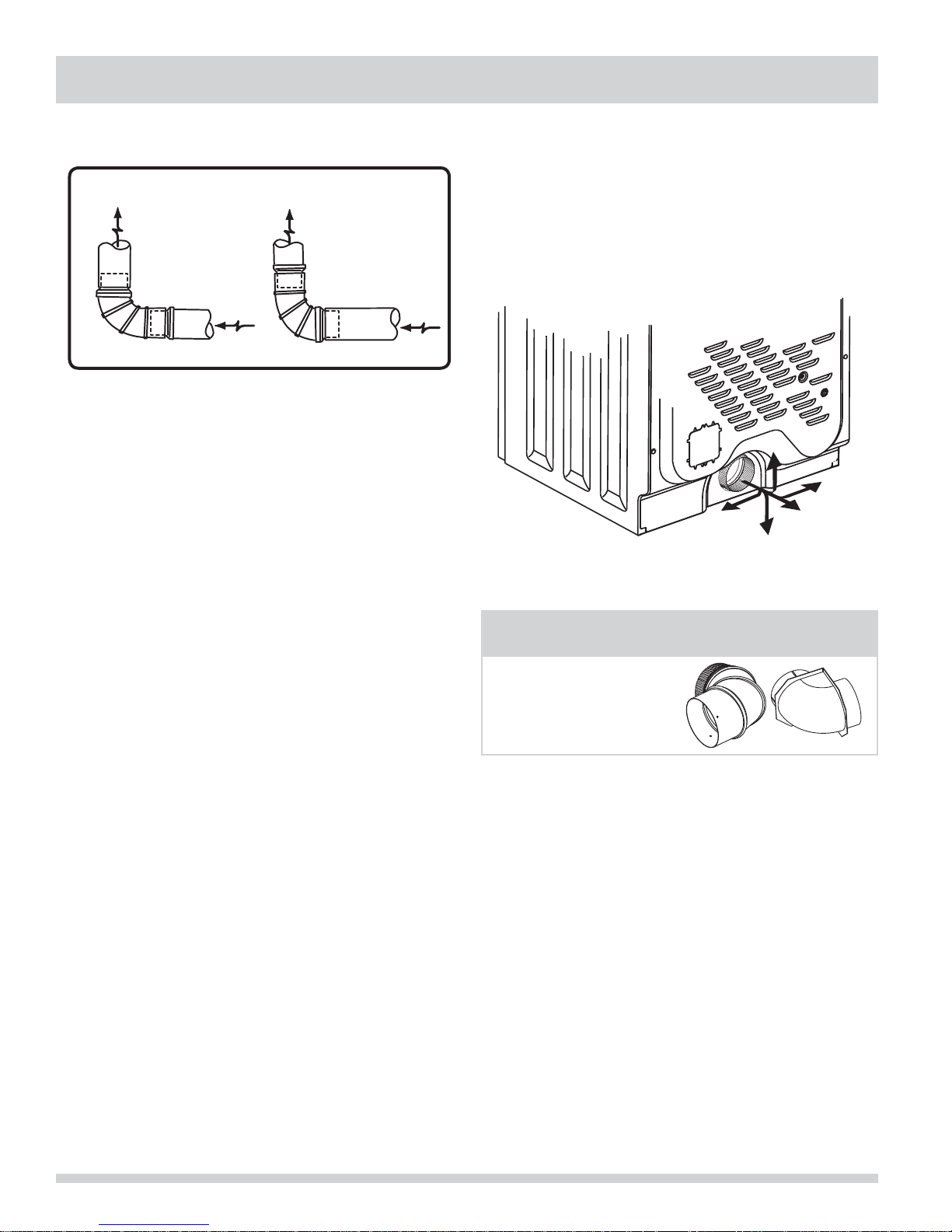

INSTALLATION REQUIREMENTS

Exhaust system requirements, continued

Install male ﬁ ttings in correct direction:

CORRECT

In installations where the exhaust system is not described in the charts, the following method must be used to determine if the exhaust system is acceptable:

1 Connect an inclined or digital manometer between

the dryer and the point the exhaust connects to the dryer.

2 Set the dryer timer and temperature to air ﬂ uff

(cool down) and start the dryer. 3 Read the measurement on the manometer. 4 The system back pressure MUST NOT be higher

than 0.75 inches of water column. If the

system back pressure is less than 0.75 inches of

water column, the system is acceptable. If the

manometer reading is higher than .075 inches of

water column, the system is too restrictive and the

installation is unacceptable. Although vertical orientation of the exhaust system is

acceptable, certain extenuating circumstances could affect the performance of the dryer:

• Only rigid metal duct work should be used.

• Venting vertically through a roof may expose the exhaust system to down drafts causing an increase in vent restriction.

• Running the exhaust system through an uninsulated area may cause condensation and faster accumulation of lint.

• Compression or crimping of the exhaust system will cause an increase in vent restriction.

• The exhaust system should be inspected and cleaned a minimum of every 18 months with normal usage. The more the dryer is used, the more often you should check the exhaust system and vent hood for proper operation.

INCORRECT

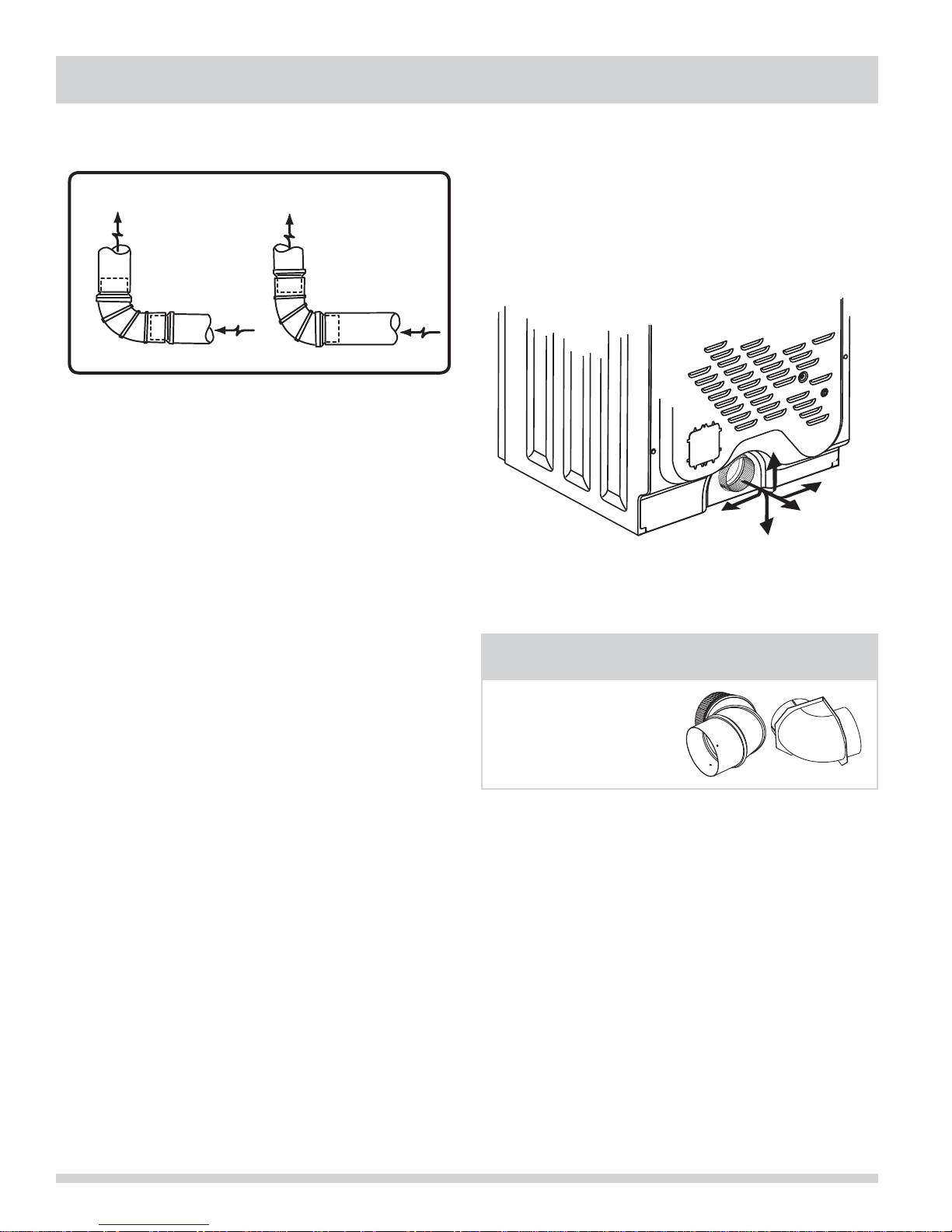

Exhaust direction

Directional exhausting can be accomplished by installing a quick-turn 90° dryer vent elbow directly to exhaust outlet of dryer. Dryer vent elbows are available through your local parts distributor or hardware store.

See also

Use of 90° quick-turn elbow is required to meet minimum installation depth of free-standing dryer.

Clearance Requirements

NOTE

on the next page.

Page 9

Manufactured or mobile home installation

INSTALLATION REQUIREMENTS

1 Installation MUST conform to current Manufactured

Home Construction & Safety Standard, Title 24 CFR, Part 32-80 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280) or Standard CAN/CSAZ240 MH.

2 Dryer MUST be exhausted outside (outdoors, not

beneath the mobile home) using metal ducting that will not support combustion. Metal ducting must be 4 inches (10.16 cm) in diameter with no obstructions. Rigid metal duct is preferred.

3 If dryer is exhausted through the ﬂ oor and area

beneath the mobile home is enclosed, the exhaust

Clearance requirements

WARNING

EXPLOSION HAZARD

Do not install the dryer where gasoline or other ﬂ ammables are kept or stored. If the dryer is installed in a garage, it must be a minimum of 18 inches (45.7 cm) above the ﬂ oor. Failure to do so can result in death, explosion, ﬁ re or burns.

system MUST terminate outside the enclosure with the termination securely fastened to the mobile home structure.

4 Refer to previous sections in this guide for other

important exhaust venting system requirements.

5 When installing a gas dryer into a mobile home, a

provision must be made for outside make up air. This provision is to be not less than twice the area of the dryer exhaust outlet.

6 Installer MUST anchor this (1) dryer or (2) dryer

mounted on pedestal to the ﬂ oor with approved Mobile Home Installation Kit - P/N 137067200.

IMPORTANT

DO NOT INSTALL YOUR DRYER: 1 In an area exposed to dripping water or outside

weather conditions.

2 In an area where it will come in contact with

curtains, drapes, or anything that will obstruct the ﬂ ow of combustion and ventilation air.

3 On carpet. Floor MUST be solid with a maximum

slope of 1 inch (2.54 cm).

Page 10

INSTALLATION REQUIREMENTS

Clearance requirements, continued

Installation in a Recess or Closet

1 A dryer installed in a bedroom, bathroom, recess or

closet, MUST be exhausted outdoors.

2 No other fuel burning appliance shall be installed in

the same closet as the gas dryer.

3 Your dryer needs the space around it for proper

ventilation.

DO NOT install your dryer in a closet with a solid door.

4 Closet door ventilation required: A minimum

of 120 square inches (774.2 cm²) of opening, equally divided at the top and bottom of the door, is required. Openings should be located 3 inches (7.6 cm) from bottom and top of door. Openings are required to be unobstructed when a door is installed. A louvered door with equivalent air openings for the full length of the door is acceptable.

3”

(7.6cm)

60 sq. in.

(387.1cm²)

MINIMUM INSTALLATION CLEARANCES - Inches (cm)

SIDES REAR TOP FRONT Alcove 0” (0 cm) 0” (0 cm)* 0” (0 cm) n/a Under-

Counter Closet 0” (0 cm) 0” (0 cm)* 0” (0 cm) 1” (2.5 cm)

* For other than straight back venting, a quick-turn

90° dryer vent elbow (vented right or down in freestanding dryer or right on pedestal-mounted dryer) must be installed to achieve 0” (0 cm) installation.

0” (0 cm) 0” (0 cm)* 0” (0 cm) n/a

0”

(0cm)

0”

(0cm)

3”

(7.6cm)

closet door

60 sq. in.

(387.1cm²)

0”

(0cm)

1”

(2.54cm)

NOTE

To achieve an installation with 0” (0 cm) clearance for the back of the dryer (for other than straight back venting), a quick-turn 90° dryer vent elbow must be installed as described previously in this manual.

Page 11

50.8” (129cm)*

to clear open door

freestand dryer

oor line

on oor

29.75” (75.5cm)*

to front of closed door

51.25”

(130cm)

36.0”

(91.5cm)

INSTALLED DIMENSIONS

27.0”

(68.5cm)

electrical supply on rear of unit

centerline

gas supply pipe on rear of gas unit

1.6”

(4cm)

height for rear vent

3.7”

(9.5cm)

dryer mounted on

optional pedestal

oor line

* To obtain these minimal depth dimensions, dryer must be vented straight back. Using a quick-turn 90° elbow (right or down on freestanding dryer) adds approximately

0.75 in. (2.0 cm) to installation depth. Upward venting of exhaust on pedestal-mounted or freestanding dryer adds approximately 4 in. (10.2 cm) to installation depth. Leftward venting on pedestal-mounted or freestanding dryer adds approximately 3.75 in. (9.5 cm) to installation depth. Downward venting of exhaust on pedestal-mounted dryer adds approximatel

2.25 in. (5.7 cm) to installation depth.

50.8” (129cm)*

to clear open door

29.75” (75.5cm)*

to front of closed door

71.5”

(182cm)

16.9”

(43cm)

3.75”

(9.5cm)

gas supply pipe on rear of gas unit

13.50”

(34.5cm)

to center of rear vent

27.0”

(68.5cm)

19.0”

(48cm)

electrical supply on rear of unit

centerline height for rear vent

* To obtain these minimal depth dimensions, dryer must be vented straight back. Using a quick-turn 90° elbow (right) adds approximately 0.75 in. (2 cm) to installation depth. Upward venting of exhaust on stacked dryer adds approximately 4 in. (10.2 cm) to installation depth. Downward venting of exhaust on stacked dryer adds approximately 2.25 in. (6.5 cm) to installation depth. Leftward venting of exhaust on stacked dryer adds approximately 3.75 in. (9.5 cm) to installation depth.

37”

(94cm)

39”

(99cm)

Page 12

INSTALLATION INSTRUCTIONS

Electrical installation

The following are speciﬁ c requirements for proper and safe electrical installation of your dryer. Failure to follow these instructions can create electrical shock and/or a ﬁ re hazard.

WARNING

ELECTRICAL SHOCK HAZARD

• This appliance MUST be properly grounded. Electrical shock can result if the dryer is not properly grounded. Follow the instructions in this manual for proper grounding.

• Do not use an extension cord with this dryer. Some extension cords are not designed to withstand the amounts of electrical current this dryer utilizes and can melt, creating electrical shock and/ or ﬁ re hazard. Locate the dryer within reach of the receptacle for the length power cord to be purchased, allowing some slack in the cord. Refer to the pre-installation requirements in this manual for the proper power cord to be purchased.

WARNING

ELECTRICAL SHOCK HAZARD

• A U.L.-approved strain relief must be installed onto power cord. If the strain relief is not attached, the cord can be pulled out of the dryer and can be cut by any movement of the cord, resulting in electrical shock.

• Do not use an aluminum wired receptacle with a copper wired power cord and plug (or vice versa). A chemical reaction occurs between copper and aluminum and can cause electrical shorts. The proper wiring and receptacle is a copper wired power cord with a copper wired receptacle.

NOTE

Dryers operating on 208 volt power supply will have longer drying times than dryers operating on 240 volt power supply.

Grounding requirements - Electric dryer (USA)

WARNING

ELECTRICAL SHOCK HAZARD

Improper connection of the equipment grounding conductor can result in a risk of electrical shock. Check with a licensed electrician if you are in doubt as to whether the appliance is properly grounded.

For a grounded, cord-connected dryer:

1 The dryer MUST be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk of electrical shock by a path of least resistance for electrical current.

2 After you purchase and install a 3 wire or 4 wire

power supply cord having an equipment-grounding conductor and a grounding plug that matches you

wiring system, the plug MUST be plugged into an appropriate, copper wired receptacle that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3 DO NOT modify the plug you’ve installed on this

appliance. If it will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

For a permanently connected dryer: 1 The dryer MUST be connected to a grounded

metal, permanent wiring system; or an equipment grounding conductor must be run with the circuit conductors and connected to the equipmentgrounding terminal or lead on the appliance.

Page 13

INSTALLATION INSTRUCTIONS

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

Grounding requirements - Electric dryer (Canada)

WARNING

ELECTRICAL SHOCK HAZARD

the risk of electrical shock by a path of least resistance for electrical current.

2 Since your dryer is equipped with a power supply

cord having an equipment-grounding conductor and a grounding plug, the plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed

For a grounded, cord-connected dryer: 1 The dryer MUST be grounded. In the event of a

malfunction or breakdown, grounding will reduce

electrician.

3 DO NOT modify the plug provided with this

appliance. If it will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounding requirements - Gas dryer (USA and Canada)

1 The dryer is equipped with a three-prong

(grounding) plug for your protection against shock hazard and should be plugged directly into a properly grounded three-prong receptacle.

2 The plug must be plugged into an appropriate

outlet that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3 DO NOT modify the plug provided with this

appliance. If it will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounding type wawall receptacl

Do not,

under

anany cir

cumstances,

cut,

remo

or b

ypass th

grgrounding pr

ong.

PoPower cord with 3-prong

ounded plug

Page 14

INSTALLATION INSTRUCTIONS

Gas connection

1 Remove the shipping cap from gas pipe at the rear

of the dryer.

IMPORTANT

DO NOT connect the dryer to L.P. gas service without converting the gas valve. An L.P. conversion kit must be installed by a qualiﬁ ed gas technician.

2 Connect a 1/2 inch (1.27 cm) I.D. semi-rigid or

approved pipe from gas supply line to the 3/8 inch (0.96 cm) pipe located on the back of the dryer. Use a 1/2 inch to 3/8 inch (1.27 cm to 0.96 cm) reducer for the connection. Apply an approved thread sealer that is resistant to the corrosive action of liqueﬁ ed gases on all pipe connections.

Closed

Manual Shuto

Valve

Open

Flare

Union

All connections must be wrench-tightened

elppiN

GAS FLOW

Flexible

Connector

Flare

Union

Inlet Pipe on

Back of Dryer

3 Open the shutoff valve in the gas supply line to

allow gas to ﬂ ow through the pipe. Wait a few minutes for gas to move through the gas line.

to dryer

from gas supply

Shuto Valve -

Open position

4 Check for gas system leaks with a manometer. If a

manometer is not available, test all connections by brushing on a soapy water solution.

WARNING

EXPLOSION HAZARD

NEVER test for gas leaks with an open ﬂ ame.

IMPORTANT

The supply line must be equipped with an approved manual shutoff valve. This valve should be located in the same room as the dryer and should be in a location that allows ease of opening and closing. Do not block access to the gas shutoff valve.

Page 15

INSTALLATION INSTRUCTIONS

Internal ground

(GREEN screw)

Install

UL-approved

strain relief here

Terminal screw

recovery slot

Line 1

(BRASS terminal)

Neutral

(SILVER terminal)

Line 2

(BRASS terminal)

Access cover

screw

Terminal

block

Neutral

(center wire)

30 AMP

NEMA 10-30

DO NOT remove

internal ground in

a 3-wire system!!

Neutral

terminal

Electrical connection (non-Canada) - 3 wire cord

3-wire receptacle

(NEMA type 10-30R)

WARNING

ELECTRICAL SHOCK HAZARD

Failure to disconnect power source before servicing could result in personal injury or even death.

1 Turn off power supply to outlet. 2 Remove the screw securing the terminal block

access cover in the lower corner on the back of the dryer.

3 Install a UL-approved strain relief according to the

power cord/strain relief manufacturer’s instructions in the power cord entry hole below the access panel. At this time, the strain relief should be loosely in place.

4 Thread an UNPLUGGED, UL-approved, 30 amp.

power cord, NEMA 10-30 type SRDT, through the strain relief.

5 Attach the power cord neutral (center wire)

conductor to the SILVER colored center terminal on the terminal block. Tighten the screw securely.

6 Attach the remaining two power cord outer

conductors to the outer, BRASS colored terminals on the terminal block. Tighten both screws securely.

WARNING

If a terminal screw falls during cord installation, it can be retrieved in the terminal screw recovery slot below the access panel.

30 AMP

NEMA 10-30

NOTE

Neutral

(center wire)

Access cover

screw

Terminal

block

Line 2

(BRASS terminal)

Neutral

(SILVER terminal)

Line 1

(BRASS terminal)

Internal ground

(GREEN screw)

Install

UL-approved

strain relief here

Terminal screw

recovery slot

ELECTRICAL SHOCK HAZARD

Do not make a sharp bend or crimp wiring/conductor at connections.

7 Follow manufacturer’s guidelines for ﬁ rmly securing

the strain relief and power cord.

8 Reinstall the terminal block cover.

IMPORTANT

If moving dryer from a 4-wire system and installing it in a 3-wire system, move the internal ground from the center terminal back to the GREEN screw next to the terminal block.

DO NOT remove

internal ground in

a 3-wire system!!

Neutral

terminal

Page 16

INSTALLATION INSTRUCTIONS

Neutral

(WHITE wire)

30 AMP

NEMA 14-30

Ground

(GREEN wire)

Move internal ground (WHITE)

wire to neutral (SILVER)

terminal for 4-wire system.

Neutral

terminal

GREEN

ground screw

BLACK or

RED power wire

BLACK or RED

power wire

GREEN

ground wire

WHITE

neutral wire

Internal ground

(GREEN screw)

Install

UL-approved

strain relief here

Terminal screw

recovery slot

Line 1

(BRASS terminal)

Neutral

(SILVER terminal)

Line 2

(BRASS terminal)

Access cover

screw

Terminal

block

Electrical connection (non-Canada) - 4 wire cord

4-wire receptacle

(NEMA type 14-30R)

WARNING

ELECTRICAL SHOCK HAZARD

Failure to disconnect power source before servicing could result in personal injury or even death.

1 Turn off power supply to outlet. 2 Remove the screw securing the terminal block

access cover in the lower corner on the back of the dryer.

3 Install a UL-approved strain relief according to the

power cord/strain relief manufacturer’s instructions in the power cord entry hole below the access panel. At this time, the strain relief should be loosely in place.

4 Thread an UNPLUGGED, UL-approved, 30 amp.

power cord, NEMA 14-30 type ST or SRDT, through the strain relief.

5 Disconnect the internal (WHITE) dryer harness

ground wire from the (GREEN) ground screw next to the terminal block.

6 Attach the ground (GREEN) power cord wire to the

cabinet with the ground (GREEN) screw. Tighten the screw securely.

7 Move the internal dryer harness ground (WHITE)

wire to the terminal block and attach it along with the neutral (WHITE) power cord wire conductor to the center, SILVER colored terminal on the terminal block. Tighten the screw securely.

8 Attach the RED and BLACK power cord conductors

to the outer, BRASS colored terminals on the terminal block. Tighten both screws securely.

WARNING

ELECTRICAL SHOCK HAZARD

Do not make a sharp bend or crimp wiring/conductor at connections.

9 Follow manufacturer’s guidelines for ﬁ rmly securing

the strain relief and power cord.

10 Reinstall the terminal block cover.

Neutral

(WHITE wire)

Access cover

screw

Terminal

block

Line 2

(BRASS terminal)

Neutral

(SILVER terminal)

Line 1

(BRASS terminal)

Internal ground

(GREEN screw)

Install

UL-approved

strain relief here

Terminal screw

recovery slot

30 AMP

NEMA 14-30

NOTE

Ground

(GREEN wire)

If a terminal screw falls during cord installation, it can be retrieved in the terminal screw recovery slot below the access panel.

Move internal ground (WHITE)

wire to neutral (SILVER)

terminal for 4-wire system.

GREEN

ground screw

GREEN

ground wire

BLACK or

RED power wire

Neutral

terminal

WHITE

neutral wire

BLACK

or RED

power wire

Page 17

General installation

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

1 Connect the exhaust duct to the outside exhaust

system. Use of a 4” (102 mm) clamp (item A) is recommended to connect the dryer to the exhaust vent system. Use metal foil tape to seal all other joints.

2 Use a carpenter’s level to level your dryer front-to-back

and side-to-side.

3 Use adjustable pliers to adjust the leveling legs so the

dryer is level front-to-rear and side-to-side, and stable corner-to-corner.

4 Press down on alternate corners and sides and feel for

the slightest movement. Adjust the appropriate leg(s) so the dryer sits solidly on the ﬂ oor on ALL four legs. Keep the leveling leg extension at a minimum for best performance of the dryer.

IMPORTANT

Be sure the power is off at a circuit breaker/fuse box before plugging the power cord into an outlet.

INSTALLATION INSTRUCTIONS

5 Plug the power cord into a grounded outlet.

Grounding type wawall receptacl

Do not,

under

anany cir

cumstances,

cut,

remo

or b

ypass th

PoPower cord with 3-prong

ounded plug

grgrounding pr

ong.

6 Turn on the power at the circuit breaker/fuse box. 7 Read the Use & Care Guide provided with the dryer. It

contains valuable and helpful information that will save you time and money.

8 If you have any questions during initial operation,

please review the “Avoid Service Checklist” in your Use & Care Guide before calling for service.

9 Place these instructions in a location near the dryer for

future reference.

NOTE

A wiring diagram and technical data sheet are located inside the dryer console.

Page 18

REVERSING DOOR

Removing the door

1 Protect ﬂ at work surface, such as top of dryer or

ﬂ oor near dryer, with a soft cloth or towel.

2 Open dryer door and remove the two hinge screws.

Remove lower screw ﬁ rst, then upper screw.

3 Supporting door with both hands, squarely lift door

and hinge upward approximately 3/8” (10 mm) so “T” post on back of hinge can slide out through “T” slot on front panel.

“T” SLOT IN FRONT PANEL

“T” POST ON DOOR HINGE

4 Gently place dryer door face down on ﬂ at, covered

work surface.

5 Locate the 5 indented head screws (no. 1-5) in

the small, circular recesses (at 11, 1, 4, 6, and 8 o’clock positions) of the inner door. Remove and save these 5 screws.

IMPORTANT

Do not attempt to remove the 2 “tamper-resistant” screws that hold the inner glass in place.

6 Locate the 2 pan head screws (no. 6-7) on the

inner door nearest the metal strike and center of hinge (9 and 3 o’clock positions). Remove and save these 2 screws.

7 Separate inner door assembly from outer door

assembly.

Page 19

Reversing the hinge

REVERSING DOOR

1 Carefully pull out the 2 small round hole plugs from

the front panel and save. Remove and save the square “T” slot cover by sliding it up and pulling it out. Move all 3 plugs to the opposite side of the front panel and insert.

ROUND PLUG

SQUARE PLUG

ROUND PLUG

2 Turn inner door assembly over to expose retaining

tabs of metal strike. Grip tabs fully with pliers to remove. Discard old metal strike.

4 From the back side of the inner door, pinch the

retaining tabs of the plastic square plug to release it. Save square plug for reinstallation.

5 Carefully remove the 2 round plugs from the inner

door and move them to the opposite holes and reinstall.

OUT

3 Turn the inner door assembly back over and locate

the 2 pan head hinge screws. Remove and save the 2 screws and separate the hinge from inner door assembly.

HINGE SCREWS

6 Rotate the hinge and move it to the opposite side

of the inner door. Attach it with the 2 pan head screws removed previously. Reinstall plastic plug in the square hole next to the hinge.

Page 20

REVERSING DOOR

Reassembling the door

1 Locate and remove the hinge cutout gate from the

outer door assembly. Rotate and move it to the opposite hole in the outer door.

2 Rest the opening of the inner door at a 90 degree

angle on the “shoulders” of the hinge cutout gate. Pivot the inner door down onto the outer door.

3 Replace indented head screws (no. 1-5) removed

earlier. Take care not to strip out the plastic holes.

4 Replace pan head screws (no. 6-7) removed earlier.

Take care not to strip out the plastic holes.

no. 1-5

no. 6-7

5 Locate new metal strike supplied with dryer

manuals. Grip new strike with pliers as shown below. Firmly insert the strike so it is oriented vertically.

Page 21

Reattaching the door

REVERSING DOOR

1 Holding the door in both hands, squarely insert

the “T” post on the back of the hinge into the “T” slot on the front panel and lower it to align the mounting holes.

“T” SLOT IN

“T” POST ON DOOR HINGE

FRONT PANEL

3 Close the door and test operation of hinge, strike

and latch.

2 While supporting the door, install the upper pan

head screw ﬁ rst and then the lower one.

NOTE

Correctly installed hinge screws will press hinge ﬂ ush to front panel. Any gap between hinge and front panel will cause misalignment of strike to latch.

Page 22

ACCESSORIES

26.5”

(67 cm)

15.0”

(38 cm)

27.0”

(68.5 cm)

MATCHING STORAGE PEDESTAL*

Classic White Pedestal - P/N CFPWD15W Classic Blue Pedestal - P/N CFPWD15N Classic Red Pedestal - P/N CFPWD15R Classic Silver Pedestal - P/N CFPWD15A Classic Black Pedestal - P/N CFPWD15B

A storage pedestal accessory, speciﬁ cally designed for this dryer may be used to elevate the dryer for ease of use. This pedestal will add about 15” (38 cm) to the height of your unit for a total height of 51.25” (130 cm).

*Other colors may be available. Contact the source where you purchased your dryer.

DRYER STACKING KIT

P/N STACKIT4X

Depending on the model you purchased, a kit for stacking this dryer on top of matching washer may have been included in the initial purchase of your dryer. If your model did not include a stacking kit or

you desire another stacking kit, you may order one.

LP CONVERSION KIT

P/N PCK4200

Gas dryers intended for use in a location supplied with LP must use a conversion kit prior to installation.

MOBILE HOME INSTALLATION KIT

P/N 137067200

Installation in a mobile home requires the use of a MOBILE HOME INSTALLATION KIT.

CAUTION

Failure to use accessories manufactured by (or approved by) the manufacturer could result in personal injury, property damage or damage to the dryer.

27.0”

(68.5 cm)

15.0”

(38 cm)

26.5”

(67 cm)

DRYING RACK

P/N 137067300

Depending on the model you purchased, a drying rack may have been included in the initial purchase of your dryer. If your model did not include a drying rack or you desire another drying rack, you may order

one.

UNIVERSAL APPLIANCE WRENCH

P/N 137019200

A UNIVERSAL APPLIANCE WRENCH is available to aid in dryer/ washer/pedestal feet adjustment.

TOUCH UP PAINT PENS*

Classic White Touch Up Pen - P/N 5304468812 Classic Red Touch Up Pen - P/N 5304471227 Classic Blue Touch Up Pen - P/N 5304471229 Classic Silver Touch Up Pen - P/N 5304471228 Classic Black Touch Up Pen - P/N 5304458932

*Other colors may be available. Contact the source where you purchased your dryer.

Replacement parts:

If replacements parts are needed for your dryer, contact the source where you purchased your washer or refer to your

Use and Care Guide

for more information.

Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation after servicing.

WARNING

ELECTRICAL SHOCK HAZARD

Page 23

Tout à propos de

Installation

de votre Sécheuse

Mesures de sécurité importantes .....................24-25

Exigences d’installation ...................................26-32

Dimensions, appareil installé ................................33

TABLE DES MATIÈRES

Instructions d’installation ................................34-39

Inversion de la porte ...................................... 40-43

Accessoires .........................................................44

Page 24

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

Pour votre sécurité, l’information contenue dans ces instructions doit être suivie aﬁ n de réduire les risques d’incendie ou d’explosion ou pour prévenir les dommages matériels, les blessures ou la mort. Vous ne devez ni entreposer, ni utiliser d’essence ou d’autres vapeurs ou liquides inﬂ ammables à proximité de cet appareil ou de tout autre appareil électroménager.

AVERTISSEMENT - RISQUE D’INCENDIE

Lisez toutes les instructions de sécurité suivantes avant d’installer et d’utiliser votre appareil :

• Détruisez le carton d’emballage et les sacs en plastique après avoir déballé l’appareil. Les enfants pourraient les utiliser pour jouer. Le carton recouvert de tapis, les couvertures et les feuilles de plastique peuvent être étanches à l’air et provoquer la suffocation. Déposez tous les matériaux d’emballage dans un conteneur à déchets ou faites en sorte que les enfants ne puissent y avoir accès.

• L’installation et l’entretien de cette sécheuse doivent être réalisés par un installateur qualiﬁ é, un technicien de ser- vice ou le fournisseur de gaz.

• Installez l’appareil conformément aux instructions du fabricant et aux codes locaux.

• L’installation électrique de la sécheuse doit être conforme aux codes et aux règlements locaux ainsi qu’à la toute dernière édition du National Electrical Code (ANSI/NFPA 70), ou au Canada, au Code canadien de l’électricité (C22.1, article 1).

• L ’installation de gaz de la sécheuse doit être conforme aux codes et aux règlements locaux ainsi qu’à la toute dernière édition du Fuel Gas Code (ANSI Z223.1), ou au Canada, au CAN/ACG B149.1-2000. Un robinet d’arrêt manuel distinct doit être installé à moins de 1,83 m (6 pi) de la sécheuse conformément au National Fuel Gas Code, ANSI Z223.1/NFPA 54.

• La sécheuse est classée, en vertu des règlements ANSI Z 21.5.1 ou ANSI/UL 2158 - CAN/CSA C22.2 Nº 112 (dernières versions), pour un USAGE DOMESTIQUE uniquement. Il n’est pas recommandé d’utiliser cette sécheuse pour des usages commerciaux, comme des restaurants, des salons de coiffure, etc.

• N’installez pas une sécheuse avec du matériel d’évacuation en plastique ou en feuille métallique ﬂ exible. Le maté- riel de ventilation ﬂ exible peut s’écraser facilement et emprisonner la charpie. Ces conditions nuiraient à l’écoule- ment d’air de votre sécheuse et pourraient accroître le risque d’incendie.

• Ne superposez pas une sécheuse sur une laveuse déjà installée sur un socle. Ne superposez pas une laveuse sur une sécheuse. Ne superposez pas une laveuse sur une autre laveuse. Ne pas empiler les sèche-linge au-dessus de machine à laver sans utilisation du fabricant approuvé et installé correctement kit de superposition correspondant à votre modèle.

• Les instructions comprises dans ce guide et toute autre documentation fournie avec cet appareil ne sont pas conçues pour couvrir toutes les éventualités ou situations qui pourraient survenir. Vous DEVEZ faire preuve de bon sens et de prudence durant l’installation, l’utilisation et l’entretien de tout appareil ménager.

QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :

• Ne mettez pas d’appareil en marche.

• Ne touchez à aucun commutateur électrique; n’utilisez aucun téléphone de votre domicile.

• Évacuez la pièce, le bâtiment ou la zone touchée.

• En utilisant le téléphone d’un voisin, appelez immédiatement le fournisseur de gaz. Suivez ses instructions.

• Si vous ne pouvez joindre votre fournisseur de gaz, appelez les pompiers.

Outils et matériel nécessaires à l’installation :

• Pince réglable

• Tournevis Phillips à pointe plate et à pointe carrée

• Clé à molette

• Clé à tuyau pour l’alimentation en gaz

• Ruban à ﬁ letage résistant au GPL (pour l’alimentation en gaz naturel ou en GPL)

ATTENTION

DANGER DE POIDS EXCESSIF

Pour éviter les blessures au dos ou d’autres types de blessure, demandez l’aide d’autres personnes pour déplacer ou soulever la laveuse/sécheuse.

Conservez ces instructions pour vous y reporter ultérieurement.

Exigences avant l’installation

• Niveau de charpentier

• Évent extérieur

• Conduit d’évacuation de 102 mm (4 po) en métal rigide ou semi-rigide

• Ensemble pour cordon d’alimentation de 240 V à 3 ou 4 ﬁ ls (sécheuse électrique)

• Collier de 10,2 cm (4 po)

• Robinet d’arrêt pour conduite de gaz (sécheuse à gaz)

• Deux raccords-unions à évasement de 1/2 po (1,3 cm) NPT et une conduite ﬂ exible d’alimentation en gaz (sécheuse à gaz)

• Ruban métallique (et non du ruban à conduits)

Page 25

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

Veuillez lire ces instructions au complet avant d’utiliser le sécheuse.

Sachez reconnaître les symboles, les avertissements et les étiquettes de sécurité.

Les mesures de sécurité présentées dans ce guide sont identiﬁ ées par le mot AVERTISSEMENT ou ATTENTION selon le type de risque présenté cidessous.

Déﬁ nitions

Voici le symbole d’avertissement concernant la sécurité. Il est utilisé pour vous avertir des risques de blessures potentiels. Respectez tous les messages qui suivent ce symbole aﬁ n de prévenir les blessures ou la mort.

DANGER

La mention DANGER indique un risque imminent qui causera la mort ou de graves blessures, s’il n’est pas évité.

AVERTISSEMENT

La mention AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures graves ou même la mort.

ATTENTION

La mention ATTENTION signale la présence d’une situation potentiellement dangereuse susceptible de causer des blessures mineures ou moyennement graves si elle n’est pas évitée.

IMPORTANT

IMPORTANT - Cette mention précède des renseignements importants relatifs à l’installation, au fonctionnement ou à l’entretien. Toutefois, ceuxci n’impliquent aucune notion de danger.

Liste de vériﬁ cation d’installation

Conduit d’évacuation

 L’air circule librement, il n’y a aucune accumulation

de charpie

 Le conduit rigide ou semi-rigide de 10,2 cm (4 po)

est le plus court et le plus direct possible

 Il n’y a AUCUN matériel de ventilation en papier

d’aluminium ou en plastique

 Le système d’échappement doit évacuer l’air a

l’extérieur a l’aide d’un évent approuve

Mise à niveau

 La sécheuse est au niveau latéralement et de

l’avant vers l’arrière

 Les quatre coins de la caisse reposent fermement

sur le plancher

Alimentation au gaz (sécheuse au gaz)

 Le conduit d’alimentation comporte un robinet

d’arrêt manuel

 Tous les raccords sont étanchéiﬁ és à l’aide de

joints certiﬁ és serrés avec une clé  Nécessaire de conversion pour système au GPL  L’alimentation en gaz est ouverte  Aucun raccord ne présente de fuite -

vériﬁ ez à l’aide d’eau savonneuse, ne faites JAMAIS

cette vériﬁ cation avec une ﬂ amme

Alimentation électrique de 240 V (sécheuse électrique)

 Le cordon d’alimentation est certiﬁ é NEMA 10-30R

ou 14-30R et il ﬁ xé solidement avec toutes les vis

dans le bornier  Un réducteur de tension certiﬁ é est installé  Le couvre-borne est installé avant la première mise

en marche

Inversion de la porte

 Suivez les instructions détaillées contenues dans ce

guide  Vériﬁ ez que la charnière et le loquet fonctionnent

correctement

Alimentation en électricité



Le système électrique de la maison est sous tension  La sécheuse est branchée

Vériﬁ cations ﬁ nales

 Vous avez lu entièrement les

d’installation

d’entretien

 La porte se verrouille et le tambour tourne

lorsqu’un cycle démarre  La carte d’enregistrement est envoyée

et le

Guide d’utilisation et

instructions

Page 26

EXIGENCES D’INSTALLATION

REMARQUE

Étant donné les variations de tension possibles, l’utilisation de cette sécheuse avec une source d’alimentation produite par une génératrice à essence, solaire ou éolienne ou par toute autre source d’alimentation différente de celle fournie par les services publics n’est pas recommandée.

Exigences électriques de la sécheuse électrique:

CIRCUIT - Circuit indépendant de 30 ampères avec fusible temporisé ou disjoncteur de 30 A. Utilisez des circuits

indépendants pour la laveuse et la sécheuse. NE BRANCHEZ PAS la laveuse et la sécheuse sur le même circuit.

ALIMENTATION ÉLECTRIQUE - Câble monophasé à trois ou quatre ﬁ ls, 240 volts, 60 Hz; courant alternatif.

IMPORTANT

Cette sécheuse est mise à la terre par le ﬁ l d’alimentation neutre, sauf si elle est destinée à la vente au Canada. La mise à la terre par le ﬁ l d’alimentation neutre est interdit pour : (1) un nouveau circuit de dérivation, (2) les maisons mobiles, (3) les véhicules récréatifs, et (4) les régions où les codes locaux ne permettent pas la mise à la terre par le ﬁ l d’alimentation neutre.

PRISE - Prise NEMA 10-30R ou NEMA 14-30R située de manière à permettre l’accès au cordon d’alimentation lorsque la

sécheuse est à sa position de fonctionnement.

CONNEXION DE MISE À LA TERRE - Consultez la rubrique « Exigences de mise à la terre » dans la section d’installation

électrique.

TROUSSE DE CORDON D’ALIMENTATION À TROIS FILS (non fournie)

Prise à 3 alvéoles

(NEMA type 10-30R)

La sécheuse DOIT utiliser un cordon d’alimentation à trois ﬁ ls NEMA 10-30 de type SRDT d’une capacité de 240 volts (c.a.) et d’au moins 30 ampères, avec trois connecteurs ouverts embrochables avec extrémités renversées, ou connecteurs à boucle fermée, spécialement indiqués pour une utilisation avec une sécheuse. Pour les instructions de raccordement du cordon à 3 ﬁ ls, consultez la section CONNEXIONS ÉLECTRIQUES POUR UN SYSTÈME À TROIS FILS.

TROUSSE DE CORDON D’ALIMENTATION À QUATRE FILS (non fournie)

Prise à 4 alvéoles

(NEMA type 14-30R)

La sécheuse DOIT utiliser un cordon d’alimentation à quatre ﬁ ls NEMA 14-30 de type SRDT d’une capacité de 240 volts (c.a.) et d’au moins 30 ampères, avec quatre connecteurs ouverts embrochables avec extrémités renversées, ou connecteurs à boucle fermée, spécialement indiqués pour une utilisation avec une sécheuse. Pour les instructions de raccordement du cordon à quatre ﬁ ls, consultez la section CONNEXIONS ÉLECTRIQUES POUR UN SYSTÈME À QUATRE FILS.

REMARQUE

Les sécheuses destinées à la vente au Canada sont munies d’un cordon d’alimentation à 4 ﬁ ls (NEMA 14- 30R).

Page 27

EXIGENCES D’INSTALLATION

Prise murale avec mise à la terre

à la terre de cette che.

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise

Cordon électrique muni

avec mise à la terre

d’une che à trois broches

Exigences électriques de la sécheuse à gaz:

CIRCUIT - Circuit indépendant de 15 ampères, polarisé

et mis à la terre, avec fusible temporisé ou disjoncteur de 15 A.

ALIMENTATION ÉLECTRIQUE - Câble monophasé à deux

ﬁ ls mis à la terre, 120 volts, 60 Hz; courant alternatif.

CORDON D’ALIMENTATION - La sécheuse est dotée d’un

cordon d’alimentation de 120 volts à trois ﬁ ls.

CONNEXION DE MISE À LA TERRE - Consultez la rubrique

« Exigences de mise à la terre » dans la section d’installation électrique.

Exigences relatives à l’alimentation en gaz

Prise murale avec mise à la terre

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise à la terre de cette che.

Cordon électrique muni d’une che à trois broches avec mise à la terre

Un tuyau en cuivre sans revêtement se corrode lorsqu’il entre en contact avec le gaz naturel, entraînant des fuites. Utilisez SEULEMENT des tuyaux en fer noir, en acier inoxydable ou encore en cuivre avec revêtement en plastique pour l’alimentation en gaz.

1 L’installation DOIT être conforme aux codes

2 Le tuyau d’alimentation en gaz doit être d’un

3 Si les codes le permettent, un tuyau métallique

4 Le tuyau d’alimentation en gaz DOIT être muni

AVERTISSEMENT

RISQUE D’EXPLOSION

locaux ou au code national sur le combustible, ANSI Z223.1 (dernière version), s’il n’existe pas de codes locaux.

diamètre intérieur de 1,27 cm (1/2 po).

ﬂ exible peut être utilisé pour raccorder votre sécheuse au tuyau d’alimentation en gaz. Le tuyau DOIT être fabriqué en acier inoxydable ou en laiton avec revêtement en plastique.

d’un robinet d’arrêt distinct conformément à la norme B149.1, Code d’installation du gaz naturel et du propane.

5 Un oriﬁ ce taraudé de 0,32 cm (1/8 po) bouché,

accessible pour le branchement de la jauge d’essai, DOIT être installé directement en amont du branchement du tuyau d’alimentation en gaz avec la sécheuse.

6 Cette sécheuse DOIT être débranchée de la

canalisation de gaz pendant toute vériﬁ cation de pression de la canalisation de gaz à des pressions supérieures à 3,45 kPa (1/2 lb/po2).

7 Cette sécheuse DOIT être isolée de la canalisation

de gaz pendant toute vériﬁ cation de pression de la canalisation de gaz à des pressions égales ou inférieures à 3,45 kPa (1/2 lb/po2).

8 Les branchements d’alimentation en gaz doivent

être conformes à la norme Connectors for Gas Appliances (Raccords pour appareils au gaz) ANSI Z21.24.

Page 28

EXIGENCES D’INSTALLATION

Exigences du système d’évacuation

Utilisez seulement des conduites métalliques rigides ou ﬂ exibles d’au moins 10,2 cm (4 po) de diamètre, et une bouche d’évacuation qui possède un ou des volets qui s’ouvrent lorsque l’appareil est en fonction. Lorsque la sécheuse s’arrête, les volets se ferment automatiquement pour empêcher les inﬁ ltrations d’air, d’insectes et de rongeurs. Pour éviter de bloquer la sortie, gardez un espace minimal de 30,5 cm (12 po) entre le bas de la bouche d’évacuation et le sol ou toute autre obstruction.

AVERTISSEMENT

RISQUE D’INCENDIE

Le non-respect de ces instructions pourrait augmenter démesurément les temps de séchage et entraîner des risques d’incendie.

Vous trouverez ci-dessous les exigences pour l’utilisation adéquate et sécuritaire de votre appareil.

AVERTISSEMENT

RISQUE D’INCENDIE

N’installez pas une sécheuse avec du matériel d’évacuation en plastique ou en feuille métallique ﬂ exible. Le matériel de ventilation ﬂ exible peut s’écraser facilement et emprisonner la charpie. Ces conditions nuiraient à l’écoulement d’air de votre sécheuse et pourraient accroître le risque d’incendie.

Si votre système actuel utilise une conduite en plastique ou en feuille métallique, remplacez-la par une conduite métallique rigide ou semi-rigide. De plus, assurez-vous que la conduite en place est libre de charpie avant d’installer la conduite de sécheuse.

Correct Incorrect

Page 29

Exigences de système d’évacuation (suite)

EXIGENCES D’INSTALLATION

AVERTISSEMENT

RISQUE D’INCENDIE

Une sécheuse doit être évacuée vers l’extérieur. N’évacuez pas une sécheuse dans une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou dans tout espace clos d’un bâtiment. La sécheuse produit de la charpie inﬂ ammable. Si la sécheuse n’est pas évacuée vers l’extérieur, de la charpie pourrait être évacuée dans l’aire de buanderie. L’accumulation de charpie dans toute pièce de la maison peut entraîner des risques pour la santé et des risques d’incendie.

La sécheuse doit être branchée à une évacuation extérieure. Inspectez régulièrement l’ouverture de l’évacuation extérieure et retirez toute accumulation de charpie près de l’ouverture et de la région avoisinante.

AVERTISSEMENT

RISQUE D’INCENDIE

• Ne laissez pas de matière combustible (par exemple : des vêtements, des rideaux, du papier) entrer en contact avec le système d’évacuation. La sécheuse NE DOIT PAS être évacuée dans une cheminée, un mur, un plafond, ou dans tout espace conﬁ né d’un bâtiment qui pourrait accumuler la charpie, entraînant un risque d’incendie.

• Ne placez pas de grillage à l’extrémité du système d’évacuation, ni de vis, de rivet ou autre ﬁ xation de manière à ce qu’ils se prolongent dans la conduite du système d’évacuation. De la charpie pourrait s’accumuler sur le grillage, les vis ou les rivets, et obstruer l’écoulement d’air dans le système, entraînant un risque d’incendie et l’augmentation des temps de séchage. Utilisez une bouche d’évacuation approuvée pour terminer la conduite à l’extérieur, et scellez tous les joints avec du ruban métallique. Toutes les extrémités mâles des conduites doivent être installées en aval relativement au sens de l’écoulement d’air.

AVERTISSEMENT

RISQUE D’INCENDIE

Le fait de dépasser la longueur de conduites ou le nombre de coudes indiqués dans les tableaux de « LONGUEUR MAXIMALE » peut entraîner l’accumulation de charpie dans le système. Toute obstruction au système d’évacuation peut entraîner un risque d’incendie, en plus d’accroître le temps de séchage.

Nombre de tours à 90°

pour le conduit en métal rigide de 10,2 cm (4 po)

10 cm

(4 po) À volets 0 19.5 m (64 pi) 14.6 m (48 pi) 1 15.9 m (52 pi) 12.2 m (40 pi) 2 13.5 m (44 pi) 9.8 m (32 pi) 3 11 m (36 pi) 7.3 m (24 pi) 4 9.5 m (28 pi) 4.9 m (16 pi)

LONGUEUR MAXIMALE

TYPE DE BOUCHE D’ÉVACUATION

(De préférence)

6.5 cm

(2.5 po)

AVERTISSEMENT

RISQUE D’INCENDIE

• N’installez pas de matériel de ventilation en plastique ou en aluminium ﬂ exible.

• Si vous installez du matériel de ventilation semirigide, il est nécessaire que la longueur du conduit soit égale ou inférieure à 2,4 m (8 pi).

Page 30

EXIGENCES D’INSTALLATION

Exigences de système d’évacuation (suite)

Installez les raccords mâles dans le bon sens :

CORRECT

Pour une installation où le système d’évacuation n’est pas décrit dans les tableaux, la méthode suivante doit être utilisée pour vériﬁ er la conformité du système :

1 Branchez un manomètre à tube incliné ou un

manomètre numérique entre la sécheuse et le point où l’évacuation est raccordée à la sécheuse.

2 Réglez la minuterie de la sécheuse, la température

à duvetage (refroidissement), et mettez l’appareil

en fonction. 3 Relevez le résultat du manomètre. 4 La contre-pression du système NE DOIT PAS être

supérieure à 19 mm (0.75 po) de colonne d’eau.

Si la contre-pression du système est inférieure à

19 mm (0.75 po) de colonne d’eau, le système

est conforme. Si la lecture du manomètre indique

une colonne d’eau supérieure à 19 mm (0.75 po),

le système est trop restreignant et n’est pas

conforme. Bien que l’orientation verticale du système d’évacuation

soit acceptable, certaines circonstances pourraient inﬂ uer sur le rendement de l’appareil.

• Seule une conduite métallique rigide doit être utilisée.

• L’évacuation verticale par le toit peut entraîner le phénomène de contre-tirage, ce qui accroît la restriction du système d’évacuation.

• L’acheminement de la conduite d’évacuation dans un endroit non isolé peut entraîner de la condensation et l’accumulation plus rapide de charpie.

• Le fait de comprimer ou de pincer le système d’évacuation entraînera l’augmentation de la restriction dans le système.

• Le système d’évacuation doit être inspecté et vériﬁ é au moins tous les 18 mois avec un usage normal. Plus l’appareil est utilisé, plus la période de vériﬁ cation du système et de la bouche d’évacuation doit être raccourcie.

INCORRECT

Direction d’évacuation

Il est possible de diriger l’évacuation en posant un coude de 90° à courbe immédiate directement à la sortie d’évacuation de la sécheuse. Les coudes pour évacuation de sécheuse sont disponibles auprès du distributeur de pièces de votre région ou à la quincaillerie.

Consultez également la section EXIGENCES DE DÉGAGEMENT à la page suivante.

REMARQUE

L’utilisation d’un coude à 90° à courbe immédiate est nécessaire pour répondre aux exigences de profondeur minimale de la sécheuse autonome.

Page 31

Installation dans une maison usinée ou mobile

EXIGENCES D’INSTALLATION

1 L’installation DOIT être conforme à la norme

Manufactured Home Construction and Safety Standard, titre 24 CFR, article 32-80 (anciennement désignée comme la Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, article 280) ou à la norme CAN/CSAZ240 MH.

2 La sécheuse DOIT être évacuée vers l’extérieur

(à l’air libre et non sous la maison mobile) avec une gaine métallique ininﬂ ammable. La conduite métallique doit posséder un diamètre de 10,16 cm (4 po) et ne contenir aucune obstruction. De préférence, utilisez une conduite métallique rigide.

3 Si la sécheuse est évacuée par le plancher et que

l’espace sous la maison mobile est cloisonné, le système d’évacuation DOIT se terminer à

Exigences de dégagement

AVERTISSEMENT

RISQUE D’EXPLOSION

N’installez pas la sécheuse là où de l’essence ou autres matières inﬂ ammables sont entreposées. Si la sécheuse est installée dans un garage, elle doit être placée au moins à 45,7 cm (18 po) du sol. Le non-respect de cette recommandation peut entraîner un choc électrique, une explosion, un incendie ou même la mort.

l’extérieur de la cloison et être ﬁ xé solidement à la structure de la maison.

4 Reportez-vous aux sections précédentes de

ce guide relativement aux autres exigences d’évacuation importantes.

5 Lors de l’installation d’une sécheuse à gaz dans

une maison mobile, des dispositions doivent être prises pour permettre l’entrée d’air d’appoint de l’extérieur. Cette installation ne doit pas mesurer moins de deux fois la surface de la bouche d’évacuation.

6 L’installateur DOIT ancrer (1) cette sécheuse ou

(2) la monter sur un socle au sol avec une trousse d’installation de maison mobile, nº de pièce

137067200.

IMPORTANT

N’INSTALLEZ PAS VOTRE SÉCHEUSE : 1 À un endroit exposé aux écoulements d’eau

ou aux aléas des conditions météorologiques extérieures.

2 À un endroit où elle entrera en contact avec

des rideaux ou tout autre objet qui nuirait à l’écoulement de l’air de combustion ou de ventilation.

3 Sur un tapis. Le plancher DOIT être solide et

présenter une pente inférieure à 2,54 cm (1 po).

Page 32

EXIGENCES D’INSTALLATION

Exigences de dégagement (suite)

Installation dans un Endroit en Retrait ou une Armoire

1 Une sécheuse installée dans une chambre à

coucher, une salle de bains, un renfoncement ou un placard DOIT être évacuée vers l’extérieur.

2 Aucun autre appareil à combustion ne doit être

installé dans le même placard que la sécheuse.

3 Votre sécheuse a besoin d’espace pour assurer une

ventilation adéquate.

N’INSTALLEZ PAS votre sécheuse dans un placard muni

d’une porte pleine

4 Porte de placard assurant une ventilation requise :

Une ouverture d’au moins 774,2 cm2 (120 po2), divisée également au-dessus et au-dessous de la porte, est requise. Les ouvertures doivent être situées à 7,6 cm (3 po) du haut et du bas de la porte. Les ouvertures ne doivent pas être obstruées lorsqu’une porte est installée. Une porte à persiennes dont les ouvertures sur l’ensemble de la porte sont équivalentes aux recommandations peut être utilisée.

3”

(7.6cm)

DÉGAGEMENTS MINIMAUX - Centimètres (pouces)

CÔTÉS ARRIÈRE DESSUS AVANT Alcôve 0” (0 cm) 0” (0 cm)* 0” (0 cm) n/a Sous le

comptoir Placard 0” (0 cm) 0” (0 cm)* 0” (0 cm) 1” (2.5 cm)

* Pour toute installation autre qu’une évacuation directe,

un coude de 90° à courbe immédiate doit être utilisé pour respecter l’exigence de 0 cm (0 po).

0” (0 cm) 0” (0 cm)* 0” (0 cm) n/a

0”

(0cm)

0”

(0cm)

3”

(7.6cm)

Porte de placard

60 sq. in.

(387.1cm²)

60 sq. in.

(387.1cm²)

1”

(2.54cm)

REMARQUE

0”

(0cm)

Pour obtenir une installation avec un dégagement de 0 cm (0 po) à l’arrière de la sécheuse (pour une installation autre qu’avec une sortie directe), un coude de 90° à courbe immédiate doit être installé, comme il est décrit précédemment dans ce guide.

Page 33

50.8” (129cm)* Avec la porte

grande ouverte

DIMENSIONS DE L’INSTALLATION DE SÉCHEUSE

29.75” (75.5cm)*

À partir de l'avant de la porte

lorsqu'elle est fermée

36.0”

(91.5cm)

27.0”

(68.5cm)

Alimentation électrique à l’arrière de la sécheuse

51.25”

(130cm)

Sécheuse autonome

sur le plancher

Plancher

Sécheuse montée sur

le socle optionnel

Plancher

* Pour obtenir ces dimensions de profondeur minimales, la sécheuse doit être ventilée tout

droit par l'arrière. L'utilisation d'un coude à 90° à courbe immédiate (vers la droite ou vers le bas sur une sécheuse autonome) nécessite environ 2 cm (0.75 po) de profondeur de plus pour l'installation. Les sécheuses montées sur un socle ou autonomes munies d'un système d'évacuation de l'air vers le haut requièrent environ 10.2 cm (4 po) de profondeur de plus pour l'installation. Les sécheuses montées sur un socle ou autonomes munies d'un système d'évacuation vers la gauche nécessitent environ 3.75 cm (9.5 po) de profondeur de plus pour l'installation. Les sécheuses montées sur un socle munies d'un système d'évacuation de l'air vers le bas requièrent environ 5.7 cm (2.25 po) de profondeur de plus pour l'installation.

50.8” (129cm)* Avec la porte

grande ouverte

29.75” (75.5cm)*

À partir de l'avant de la porte

lorsqu'elle est fermée

71.5”

(182cm)

Alimentation en gaz à l’arrière de l'appareil à gaz

1.6”

(4cm)

16.9”

(43cm)

3.75”

(9.5cm)

13.50”

(34.5cm)

Du côté jusqu'au

centre de l'évent arrière

27.0”

(68.5cm)

Hauteur de la ligne centrale de l'évent arrière

3.7”

(9.5cm)

19.0”

(48cm)

Alimentation électrique à l’arrière de la sécheuse

* Pour obtenir ces dimensions de profondeur minimales, la sécheuse doit être ventilée tout droit par l'arrière. L'utilisation d'un coude à 90° à courbe immédiate

(orienté vers la droite) nécessite environ 0.75 po (2 cm) de profondeur de plus pour l'installation. Les sécheuses superposées munies d'un système d'évacuation de l'air vers le haut requièrent environ 4 po (10.2 cm) de profondeur de plus pour l'installation. Les sécheuses superposées munies d'un système d'évacuation de l'air vers le bas requièrent environ 2.25 po (6.5 cm) de profondeur de plus pour l'installation. Les sécheuses superposées munies d'un système d'évacuation de l'air vers la gauche requièrent environ 3.75 po (9.5 cm) de profondeur de plus pour l'installation.

Alimentation en gaz à l’arrière de l'appareil à gaz

37”

(94cm)

Hauteur de la ligne centrale de l'évent arrière

39”

(99cm)

Page 34

INSTRUCTIONS D’INSTALLATION

Installation électrique

Vous trouverez ci-dessous les exigences pour l’installation électrique adéquate et sécuritaire de votre appareil. Le non-respect de ces instructions pourrait entraîner le

risque de choc ou d’incendie.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

• Cet appareil DOIT être adéquatement mis à la terre. La mise à la terre inadéquate de la sécheuse pourrait entraîner des risques de choc électrique. Suivez les instructions de ce guide pour une mise à la terre adéquate.

• N’utilisez pas de rallonge avec cet appareil. Certains cordons prolongateurs ne sont pas conçus pour la quantité de courant électrique utilisé par cette sécheuse et pourraient fondre, entraînant des risques de choc électrique ou d’incendie. Placez la sécheuse à une distance de la prise convenant à la longueur de la rallonge, permettant d’installer la rallonge lâchement. Reportez-vous aux exigences de préinstallation de ce guide pour savoir quel cordon d’alimentation acheter.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

• Un réducteur de tension certiﬁ é UL doit être installé sur le cordon d’alimentation. Si le réducteur de tension n’est pas installé, le cordon peut être arraché de l’appareil ou coupé par tout mouvement, ce qui entraînerait un risque de choc électrique.

• N’utilisez pas une prise avec câblage en aluminium avec un cordon d’alimentation et une ﬁ che avec ﬁ ls en cuivre (ou l’inverse). Une réaction chimique se produit entre l’aluminium et le cuivre, ce qui pourrait entraîner un court-circuit. Il faut utiliser un cordon, une ﬁ che et une prise avec des ﬁ ls en cuivre.

REMARQUE

Les sécheuses alimentées par une tension de 208 V posséderont des temps de séchage plus longs qu’une sécheuse alimentée par une tension de 240 V.

Exigences de mise à la terre - Sécheuse électrique (É.-U.)

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

Un raccordement inadéquat du conducteur de mise à la terre de l’équipement peut accroître les risques de choc électrique. En cas de doute quant à la mise à la terre de l’appareil, consultez un électricien qualiﬁ é.

Pour une sécheuse avec cordon, mise à la terre :

1 Cet appareil DOIT être mis à la terre. En cas de

mauvais fonctionnement ou de panne, la mise à la terre diminue les risques de choc électrique en fournissant au courant électrique une trajectoire de moindre résistance.

2 Après l’achat et l’installation d’un cordon

d’alimentation à 3 ou 4 ﬁ ls doté d’un ﬁ l de mise à la terre et d’une ﬁ che de mise à la terre qui

correspond à votre système de câblage, la ﬁ che DOIT être branchée dans un réceptacle cuivré installé et mis à la terre conformément aux codes et règlements locaux. En cas de doute, faites appel à un électricien qualiﬁ é.

3 NE MODIFIEZ PAS la ﬁ che fournie avec cet

appareil. Si elle ne s’insère pas dans la prise, demandez à un électricien qualiﬁ é d’installer la prise adaptée.

Pour une sécheuse avec branchement permanent : 1 La sécheuse DOIT être branchée à un système de

câbles métalliques permanents mis à la terre; ou un conducteur de mise à la terre doit être installé avec les conducteurs de circuit et branché à la borne ou au ﬁ l de mise à la terre de l’appareil.

Page 35

INSTRUCTIONS D’INSTALLATION

Prise murale avec

broches avec mise à la terre

mise à la terre

à la terre de cette che.

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise

Cordon électrique muni d’une che à trois

Exigences de mise à la terre - Sécheuse électrique (Canada)

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

Pour une sécheuse avec cordon, mise à la terre : 1 Cet appareil DOIT être mis à la terre. En cas de

mauvais fonctionnement ou de panne, la mise à la terre diminue les risques de choc électrique en fournissant au courant électrique une trajectoire de

Exigences de mise à la terre - Sécheuse à gaz (É.-U. et Canada)

1 Cet appareil est muni d’une ﬁ che à trois broches

(mise à la terre) pour assurer votre protection contre les chocs électriques. Cette ﬁ che doit être branchée directement dans une prise à trois alvéoles correctement mise à la terre.

2 La ﬁ che doit être branchée dans un réceptacle

installé et mis à la terre conformément aux codes et règlements locaux. En cas de doute, faites appel à un électricien qualiﬁ é.

3 NE MODIFIEZ PAS la ﬁ che fournie avec cet

appareil. Si elle ne s’insère pas dans la prise, demandez à un électricien qualiﬁ é d’installer la prise adaptée.

moindre résistance.

2 Puisque votre appareil est muni d’un cordon

d’alimentation avec ﬁ l et ﬁ che de mise à la terre, la ﬁ che doit être branchée dans un réceptacle installé et mis à la terre conformément aux codes et règlements locaux. En cas de doute, faites appel à un électricien qualiﬁ é.

3 NE MODIFIEZ PAS la ﬁ che fournie avec cet

appareil. Si elle ne s’insère pas dans la prise, demandez à un électricien qualiﬁ é d’installer la prise adaptée.

Prise murale avec

mise à la terre

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise à la terre de cette che.

Cordon électrique muni d’une che à trois broches avec mise à la terre

Page 36

INSTRUCTIONS D’INSTALLATION

Connexion de gaz

1 Retirez le capuchon d’expédition de la conduite de

gaz à l’arrière de l’appareil.

IMPORTANT

NE RACCORDEZ PAS la sécheuse à une alimentation en propane liquide sans avoir préalablement converti la soupape de gaz. Le nécessaire de conversion au propane liquide doit être installé par un technicien qualiﬁ é.

2 Branchez un tuyau semi-rigide ou approuvé

d’un diamètre intérieur de 1,27 cm (1/2 po) de la conduite d’alimentation de gaz au tuyau de 0,96 cm (3/8 po) situé à l’arrière de l’appareil. Utilisez un réducteur de 1,27 cm à 0,96 cm (1/2 po à 3/8 po) pour effectuer le raccordement. Utilisez du ruban d’étanchéité résistant à l’action corrosive des gaz à l’état liquide à chaque raccord.

ÉCOULEMENT

Robinet

d'arrêt

manuel

Fermé

Ouvert

Tous les raccords doivent être serrés au moyen d'une clé

Raccord-

union à

évasement

Duse

DU GAZ

Raccord

exible

Raccord-

union à

évasement

Tuyau d'entrée

raccordé à l'arrière

de la sécheuse

3 Ouvrez le robinet d’arrêt dans la conduite

d’alimentation de gaz pour permettre au gaz de s’écouler dans le tuyau. Attendez quelques minutes pour que le gaz s’écoule dans la conduite.

Vers la sécheuse

Source d'alimentation en gaz

Robinet d'arrêt en position ouverte

4 Vériﬁ ez le système avec un manomètre pour

déceler toute fuite. Si vous n’avez pas de manomètre, vériﬁ ez les raccords en appliquant de l’eau savonneuse sur les connexions.

AVERTISSEMENT

RISQUE D’EXPLOSION

Ne vériﬁ ez JAMAIS la présence de fuites à l’aide d’une ﬂ amme nue.

IMPORTANT

La conduite d’alimentation doit être munie d’un robinet d’arrêt approuvé. Ce robinet doit être situé dans la même pièce que la sécheuse et placé de manière à être facilement accessible. Ne bloquez pas l’accès au robinet d’arrêt de l’alimentation de gaz.

Page 37

Connexion électrique (sauf au Canada) - cordon à 3 ﬁ ls

Mise à la terre interne (Vis VERTE)

Installez un

réducteur de

tension certifié UL ici

Fente de

récupération pour les vis des bornes

Fil 1

(Borne en LAITON)

Fil neutre

(Borne en ARGENT)

Fil 2

(Borne en LAITON)

Vis du panneau

d'accès

Bloc de

branchement

Fil neutre

(fil du centre)

30 AMP

NEMA 10-30

N'ENLEVEZ PAS la mise

à la terre interne dans un système à trois ls!

Borne

neutre

Le fait de ne pas débrancher l’appareil de sa source d’alimentation en électricité avant son entretien peut causer des blessures, voire la mort.

1 Coupez l’alimentation à la prise. 2 Retirez la vis qui ﬁ xe le couvercle d’accès du

3 Installez un réducteur de tension certiﬁ é UL

4 Passez un cordon de 30 A certiﬁ é UL NEMA 10-30

5 Fixez le ﬁ l neutre du cordon d’alimentation (ﬁ l du

6 Fixez les deux autres ﬁ ls aux bornes externes en

N’effectuez pas de courbe soudaine, et ne pincez pas le câblage ou les conducteurs aux connexions.

7 Suivez les consignes du fabricant pour ﬁ xer

8 Réinstallez le couvercle du panneau d’accès au

Si vous passez d’un système à quatre ﬁ ls à un système à trois ﬁ ls, déplacez le ﬁ l de mise à la terre interne de la borne centrale du bornier à la vis VERTE à côté du bornier.

INSTRUCTIONS D’INSTALLATION

Prise à 3 alvéoles

(NEMA type 10-30R)

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

bornier dans le coin inférieur du dos de la sécheuse.

conformément aux instructions du fabricant de cordon d’alimentation ou de réducteur de tension dans l’oriﬁ ce de cordon d’alimentation sous le panneau d’accès. À ce moment, le réducteur de tension devrait être installé lâchement.

de type SRDT, NON BRANCHÉ, dans le réducteur de tension.

centre) à la borne centrale ARGENT du bornier. Serrez bien la vis.

LAITON du bornier. Serrez bien les deux vis.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

solidement le réducteur de tension et le cordon d’alimentation.

bornier.

IMPORTANT

30 AMP

REMARQUE

NEMA 10-30

Fil neutre

(fil du centre)

Vis du panneau

d'accès

Bloc de

branchement

Fil 2

(Borne en LAITON)

Fil neutre

(Borne en ARGENT)

Fil 1

(Borne en LAITON)

Mise à la terre interne (Vis VERTE)

Installez un

réducteur de

tension certifié UL ici

Fente de récupération pour les vis des bornes

Si une vis de borne tombe pendant l’installation du cordon, elle peut être récupérée dans la fente de récupération sous le panneau d’accès.

N'ENLEVEZ PAS la mise

à la terre interne dans

un système à trois ls!

Borne

neutre

Page 38

INSTRUCTIONS D’INSTALLATION

Mise à la terre interne (Vis VERTE)

Installez un

réducteur de

tension certifié UL ici

Fente de

récupération pour les vis des bornes

Fil 1

(Borne en LAITON)

Fil neutre

(Borne en ARGENT)

Fil 2

(Borne en LAITON)

Vis du panneau

d'accès

Bloc de

branchement

Fils neutres

(Fils BLANCS)

30 AMP

NEMA 14-30

Mises à la terre

(Fils VERTS)

Dans un système à 4 ls, branchez

le l de mise à la terre interne (BLANC)

zsur la borne neutre (ARGENT).

Borne

neutre

Vis de mise

à la terre VERTE

Fil d'ali-

mentation

NOIR ou

ROUGE

Fil d'alimentation

NOIR ou ROUGE

Fil de mise

à la terre VERT

Fil neutre

BLANC

Connexion électrique (sauf au Canada) - cordon à 4 ﬁ ls

Prise à 4 alvéoles

(NEMA type 14-30R)

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

Le fait de ne pas débrancher l’appareil de sa source d’alimentation en électricité avant son entretien peut causer des blessures, voire la mort.

1 Coupez l’alimentation à la prise. 2 Retirez la vis qui ﬁ xe le couvercle d’accès du

bornier dans le coin inférieur du dos de la sécheuse.

3 Installez un réducteur de tension certiﬁ é UL

4 Passez un cordon de 30 A certiﬁ é UL NEMA 14-30

de type SRDT, NON BRANCHÉ, dans le réducteur de tension.

5 Débranchez le ﬁ l de mise à la terre du faisceau

électrique interne de la sécheuse (

BLANC

) de la vis

de mise à la terre (VERTE) près du bornier.

6 Fixez le ﬁ l de mise à la terre (VERT) du cordon

d’alimentation à la caisse avec la vis de mise à la terre (VERTE). Serrez bien la vis.

Déplacez le ﬁ l de mise à la terre du faisceau électrique interne (BLANC) au bornier et ﬁ xez-le avec le ﬁ l neutre du cordon d’alimentation (BLANC) à la borne centrale ARGENT du bornier. Serrez bien la vis.

8 Fixez les ﬁ ls ROUGE et NOIR du cordon

d’alimentation aux bornes externes en LAITON du bornier. Serrez bien les deux vis.

AVERTISSEMENT

Si une vis de borne tombe pendant l’installation du cordon, elle peut être récupérée dans la fente de récupération sous le panneau d’accès.

NEMA 14-30

REMARQUE

Dans un système à 4 ls, branchez

le l de mise à la terre interne (BLANC)

zsur la borne neutre (ARGENT).

30 AMP

Mises à la terre

(Fils VERTS)

(Borne en LAITON)

(Borne en ARGENT)

(Borne en LAITON)

tension certifié UL ici

récupération pour les vis des bornes

neutre

Fils neutres

(Fils BLANCS)

Vis du panneau

d'accès

Bloc de

branchement

Fil 2

Fil neutre

Fil 1

Mise à la terre interne (Vis VERTE)

Installez un

réducteur de

Fente de

Borne

RISQUE DE CHOC ÉLECTRIQUE

N’effectuez pas de courbe soudaine, et ne pincez pas le câblage ou les conducteurs aux connexions.

9 Suivez les consignes du fabricant pour ﬁ xer

solidement le réducteur de tension et le cordon d’alimentation.

10 Réinstallez le couvercle du panneau d’accès au

bornier.

Vis de mise

à la terre VERTE

Fil de mise

à la terre VERT

Fil neutre

BLANC

Fil d'ali-

mentation

NOIR ou

ROUGE

Fil d'alimentation

NOIR ou ROUGE

Page 39

INSTRUCTIONS D’INSTALLATION

Prise murale avec mise à la terre

à la terre de cette che.

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise

Cordon électrique muni

avec mise à la terre

d’une che à trois broches

Installation (générale)

1 Branchez la conduite d’évacuation au système d’évacuation

extérieur L ’utilisation d’un collier (pièce A) de 102 mm (4 po) est recommandée pour raccorder la sécheuse au système d’évacuation. Utilisez du ruban métallique pour sceller les autres joints.

2 Utilisez un niveau à bulle pour mettre l’appareil à niveau

de l’avant vers l’arrière et latéralement.

3 Utilisez la clé universelle pour ajuster les pieds de mise à

niveau de façon à ce que la laveuse soit de niveau d’avant en arrière et latéralement, et qu’elle soit stable aux quatre coins.

4 Appuyez sur chaque coin et chaque côté pour déterminer

les endroits qui nécessitent un réglage. Ajustez les pieds de mise à niveau appropriés de manière à ce que la laveuse repose solidement sur ses QUATRE pieds. Gardez les pieds de mise à niveau le plus près possible de la laveuse aﬁ n d’optimiser le rendement de la sécheuse.

IMPORTANT

Assurez-vous que l’alimentation électrique est coupée au disjoncteur ou au boîtier de fusibles avant de brancher le cordon d’alimentation dans une prise électrique.

5 Branchez le cordon d’alimentation à la prise électrique

mise à la terre.

6 Ouvrez l’alimentation électrique au disjoncteur ou au

7 Reportez-vous au Guide d’utilisation et d’entretien fourni

9 Laissez ces instructions à proximité de la sécheuse pour

Un schéma électrique et une ﬁ che technique sont situés à l’intérieur de la console de l’appareil.

Prise murale avec mise à la terre

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise à la terre de cette che.

Cordon électrique muni d’une che à trois broches avec mise à la terre

boîtier de fusibles.

avec la sécheuse. Il contient des renseignements très utiles qui vous permettent d’économiser temps et argent.

Pour toute question relative à l’utilisation initiale, veuillez vous reporter à la section « Liste de vériﬁ cation » de votre Guide d’utilisation et d’entretien avant d’effectuer une demande de service.

vous y reporter ultérieurement.

REMARQUE

Page 40

INVERSION DE LA PORTE

Dépose de la porte

1 Protégez la surface de travail, comme le dessus de

la sécheuse ou le plancher près de la sécheuse, avec un chiffon doux ou une serviette.

2 Ouvrez la porte de la sécheuse et retirez les deux

vis de la charnière. Enlevez d’abord la vis du bas, puis la vis du haut.

3 En soutenant la porte à deux mains, soulevez

complètement cette dernière ainsi que la charnière d’environ 10 mm (3/8 po), de sorte que la tige en « T » se trouvant à l’arrière de la charnière puisse être glissée à l’extérieur de la fente en « T » située sur le panneau avant.

4 Placez soigneusement la porte de la sécheuse face

contre terre sur la surface de travail protégée.

5 Repérez les 5 vis à tête dentelée (nos 1 à 5) dans

les petits enfoncements circulaires situés sur la partie interne de la porte. (Ces petits enfoncements sont situés à 11 h, 1 h, 4 h, 6 h et 8 h à l’intérieur de la porte.) Retirez les 5 vis et conservez-les.

FENTE EN « T » DU PANNEAU AVANT

TIGE EN « T » DE LA CHARNIÈRE DE LA PORTE

IMPORTANT

Ne tentez pas d’enlever les 2 vis inamovibles qui tiennent la vitre interne en place.

6 Repérez les 2 vis à tête cylindrique (nos 6 et

7) situées sur la partie interne de la porte et se trouvant le plus près de la gâche métallique et du centre de la charnière. (Ces vis sont situées à 9 h et à 3 h à l’intérieur de la porte.) Retirez les 2 vis et conservez-les.

7 Séparez la partie interne de la porte de la partie

externe.

Page 41

Inversion de la charnière

Enlevez délicatement les 2 petits bouchons circulaires qui se trouvent sur le panneau avant et conservezles. Retirez le protecteur carré de la fente en « T » en le faisant glisser vers le haut et en le tirant vers l’extérieur, puis conservez-le. Ensuite, insérez les 3 protecteurs sur le côté opposé du panneau avant.

BOUCHONS

CIRCULAIRES

BOUCHONS

CARRÉS

BOUCHONS

CIRCULAIRES

2 Retournez la partie interne de la porte pour avoir

accès aux languettes de retenue de la gâche métallique. Retirez les languettes au moyen de pinces. Jetez l’ancienne gâche métallique.

INVERSION DE LA PORTE

4 À partir de l’arrière de la partie interne de la porte,

pincez les languettes de retenue du bouchon carré en plastique pour le dégager. Conservez le bouchon

en vue d’une réinstallation.

5 Enlevez délicatement les 2 bouchons circulaires

se trouvant dans la partie interne de la porte, puis insérez-les dans les trous situés sur le côté opposé.

RETIRER

3 Retournez la partie interne de la porte pour avoir

accès aux languettes de retenue de la gâche métallique. Retirez les languettes au moyen de pinces. Jetez l’ancienne gâche métallique.

VIS DE LA CHARNIÈRE

INSÉRER

6 Installez la charnière sur le côté opposé de la partie

interne de la porte. Fixez la charnière à l’aide des 2 vis à tête cylindrique retirées précédemment. Réinstallez le bouchon en plastique dans le trou carré se trouvant à côté de la charnière.

Page 42

INVERSION DE LA PORTE

Remontage de la porte

1 Repérez et enlevez le volet de la découpe de la

charnière qui se trouve sur la partie externe de la porte. Installez la pièce dans le trou opposé de la partie externe de la porte.

2 Déposez l’ouverture de la partie interne de la porte

sur les « épaulements » du volet de la découpe de la charnière. Ensuite, faites pivoter la partie interne de la porte dans la partie externe.

3 Réinstallez les vis à tête dentelée (nos 1 à 5)

retirées précédemment. Prenez garde de ne pas endommager le ﬁ let des trous en plastique.

4 Réinstallez les vis à tête cylindrique (nos 6 et 7)

retirées précédemment. Prenez garde de ne pas endommager le ﬁ let des trous en plastique.

nos 1 à 5

nos 6 et 7

Repérez la nouvelle gâche métallique fournie avec les manuels de la sécheuse. Tenez-la au moyen de pinces, comme indiqué ci-dessous. Insérez fermement la gâche de sorte qu’elle soit orientée verticalement.

Page 43

Remise en place de la porte

INVERSION DE LA PORTE

1 En tenant la porte à deux mains, insérez

complètement la tige en « T » située à l’arrière de la charnière dans la fente en « T » se trouvant dans le panneau avant. Ensuite, baissez la porte de sorte que les trous de montage soient alignés.

TIGE EN « T » DE LA CHARNIÈRE DE LA PORTE

FENTE EN « T » DU PANNEAU AVANT

3 Fermez la porte et vériﬁ ez le fonctionnement de la

charnière, de la gâche et du loquet.

2 Tout en tenant la porte, installez d’abord la vis à

tête cylindrique supérieure, puis la vis inférieure.

REMARQUE

Si elles sont installées correctement, les vis de la charnière seront de niveau avec le panneau avant. Tout espacement entre la charnière et le panneau avant causera un mauvais alignement de la gâche et du loquet.

Page 44

ACCESSOIRES

26.5”

(67 cm)

15.0”

(38 cm)

27.0”

(68.5 cm)

SOCLE DE RANGEMENT ASSORTI*

Socle Blanc -PIÈCE N° CFPWD15W Socle Bleu - PIÈCE N° CFWD15RN Socle Rouge - PIÈCE N° CFWD15R Socle Argentés - PIÈCE N° CFWD15A Socle Noir - PIÈCE N° CFWD15B

Un socle de rangement, conçu expressément pour cette laveuse, peut être utilisé aﬁ n de soulever votre appareil, facilitant ainsi son utilisation. Le socle ajoute environ 38 cm (15 po) à votre pour une hauteur totale de 130 cm (51.25 po).

*Il se peut que d’autres couleurs soient disponibles. Communiquez avec le marchand qui vous a vendu votre sécheuse.

NÉCESSAIRE DE SUPERPOSITION DE SÉCHEUSE

PIÈCE N° 134700400

Selon le modèle que vous avez acheté, il se peut qu’un nécessaire pour superposer cette sécheuse sur une laveuse assortie ait été inclus dans l’achat initial de votre sécheuse. Si votre modèle ne comprenait pas de nécessaire de superposition ou que vous en désirez un autre, il vous est possible d’en commander un.

NÉCESSAIRE DE CONVERSION AU GPL

PIÈCE N° PCK4200

Les sécheuses à gaz qui seront utilisées dans un endroit alimenté par du propane liquide doivent recourir à un nécessaire de conversion avant l’installation.

TROUSSE D’INSTALLATION DE MAISON MOBILE

PIÈCE N° 137067200

Toute installation dans une maison mobile nécessite l’utilisation d’une TROUSSE D’INSTALLATION DE MAISON MOBILE.

ÉTAGÈRE DE SÉCHAGE

PIÈCE N° 137067300

Selon le modèle que vous avez acheté, il se peut qu’une étagère de séchage ait été incluse dans l’achat initial de votre sécheuse. Si votre modèle ne comprenait pas d’étagère de séchage ou que vous en désirez une autre, il vous est possible d’en commander une.

CLÉ D’APPAREIL UNIVERSELLE

PIÈCE N° 137019200

UNE CLÉ D’APPAREIL UNIVERSELLE est offerte pour faciliter le réglage des pieds de sécheuse/laveuse/socle.

sécheuse

ATTENTION

Tout défaut d’utiliser les accessoires fabriqués ou certiﬁ és par le fabricant pourrait entraîner des blessures, des dommages aux biens ou à la sécheuse.

27.0”

(68.5 cm)

15.0”

(38 cm)

26.5”

(67 cm)

CRAYONS DE PEINTURE DE RETOUCHE*

Crayon de retouche Blanc - PIÈCE N° 5304468812 Crayon de retouche Rouge - PIÈCE N° 5304471227 Crayon de retouche Bleu - PIÈCE N° 5304471229 Crayon de retouche Argentés - PIÈCE N° 5304471228 Crayon de retouche Noir - PIÈCE N° 5304458932

*Il se peut que d’autres couleurs soient disponibles. Communiquez avec le marchand qui vous a vendu votre sécheuse.

Pièces de rechange :

Si vous devez commander des pièces de rechange pour votre sécheuse, communiquez avec le marchand qui vous a vendu votre appareil, ou reportez-vous au guide d’utilisation et d’entretien pour obtenir plus de détails.

AVERTISSEMENT

RISQUE ÉLECTRIQUE

Étiquetez tous les ﬁ ls avant de les débrancher pendant l’entretien des commandes. Des erreurs de câblage pourraient nuire au bon fonctionnement de l’appareil, et même être dangereuses. Vériﬁ ez le bon fonctionnement de l’appareil après tout entretien.

Page 45

Page 46

Page 47

Page 48

Frigidaire Dryer, 137112300D Installation Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
