All about the

Installation

of your Dryer

Important Safety Instructions ..............................2-3

Installation Requirements .................................4-10

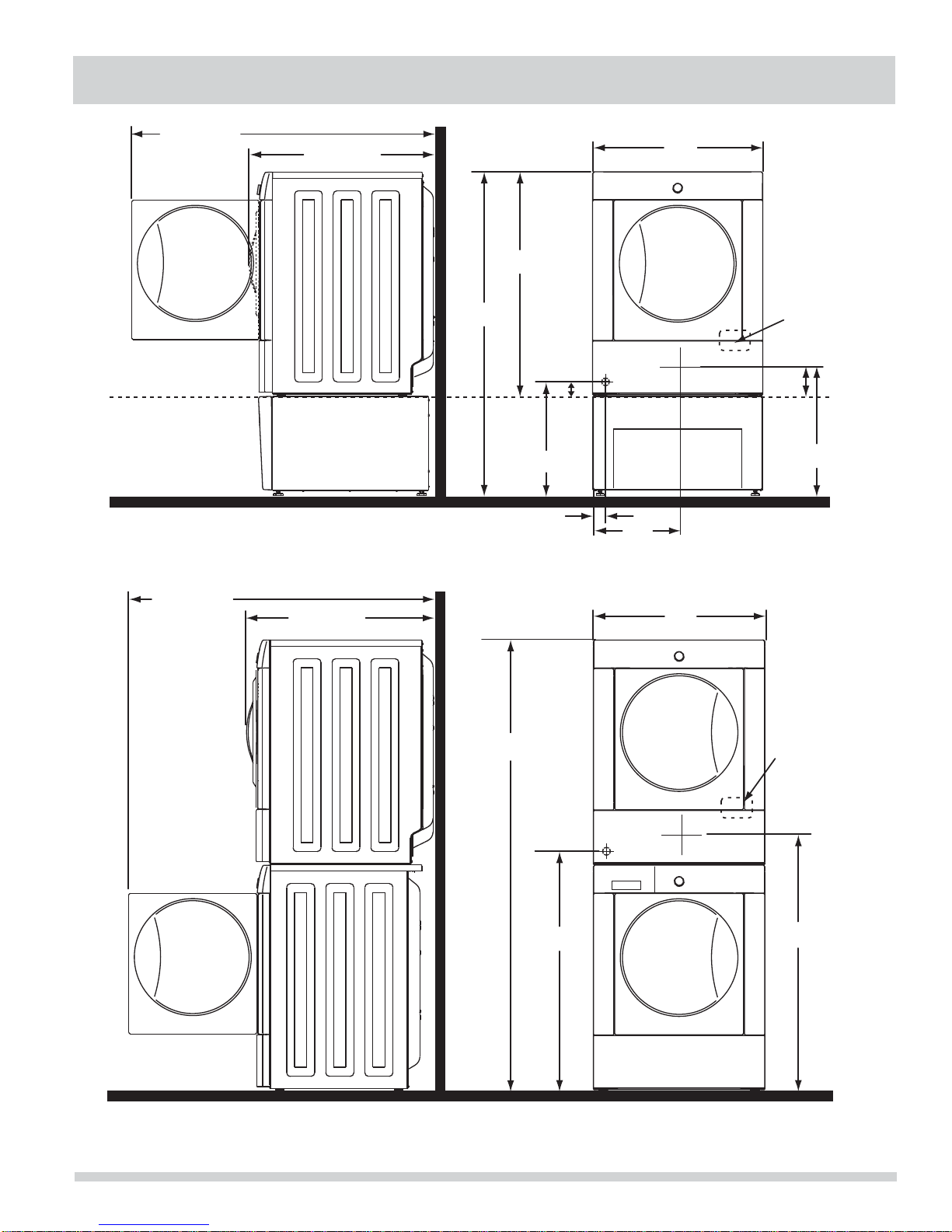

Installed Dryer Dimensions ..................................11

Installation Instructions ..................................12-17

TABLE OF CONTENTS

Reversing Door .............................................. 18-19

Accessories .........................................................20

Español ..............................................................21

137371800A (1006)

IMPORTANT SAFETY INSTRUCTIONS

WARNING

For your safety the information in this manual must be followed to minimize the risk of ﬁ re or explosion or to prevent property damage, personal injury or loss of life. Do not store or use gasoline or other ﬂ ammable vapors and liquids in the vicinity of this or any other appliance.

WARNING - RISK OF FIRE

Read all of the following instructions before installing and using this appliance:

Destroy the carton and plastic bags after the dryer is unpacked. Children might use them for play. Cartons covered • with rugs, bedspreads, or plastic sheets can become airtight chambers causing suffocation. Place all materials in a garbage container or make materials inaccessible to children.

Clothes dryer installation and service must be performed by a qualiﬁ ed installer, service agency or the gas supplier.• Install the clothes dryer according to the manufacturer’s instructions and local codes.• The electrical service to the dryer must conform with local codes and ordinances and the latest edition of the Na-•

tional Electrical Code, ANSI/NFPA 70, or in Canada, the Canadian electrical code C22.1 part 1. The gas service to the dryer must conform with local codes and ordinances and the latest edition of the National •

Fuel Gas Code ANSI Z223.1, or in Canada, CAN/ACG B149.1-2000. The dryer is designed under ANSI Z 21.5.1 or ANSI/UL 2158 - CAN/CSA C22.2 No. 112 (latest editions) for HOME •

USE only. This dryer is not recommended for commercial applications such as restaurants, beauty salons, etc. Do not install a clothes dryer with ﬂ exible plastic venting material. Flexible venting materials are known to collapse, •

be easily crushed and trap lint. These conditions will obstruct clothes dryer airﬂ ow and increase the risk of ﬁ re. Do not stack a dryer on top of washer already installed on pedestal. Do not stack washer on top of dryer. Do not •

stack washer on top of another washer. The instructions in this manual and all other literature included with this dryer are not meant to cover every pos-•

sible condition and situation that may occur. Good safe practice and caution MUST be applied when installing, operating and maintaining any appliance.

WHAT TO DO IF YOU SMELL GAS:

Do not try to light any appliance.• Do not touch any electrical switch; do not use any phone in your building.• Clear the room, building or area of all occupants.• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.•

If you cannot reach your gas supplier, call the ﬁ re department.•

Save these instructions for future reference.

Pre-Installation Requirements

Tools and materials needed for installation:

Adjustable pliers• Phillips, straight, & square bit • screwdrivers Adjustable wrench• Pipe wrench for gas supply (gas • dryer) LP-resistant thread tape (for natu-• ral gas or LP supply, gas dryer)

Carpenter’s level• External vent hood• 4-inch (102 mm), rigid metal or • semi-rigid metal exhaust duct work 3-wire or 4-wire 240 volt cord kit • (electric dryer) 4 in. (102 mm) clamp•

Gas line shutoff valve (gas dryer)• ½ NPT union ﬂ are adapters (x2) • and ﬂ exible gas supply line (gas dryer) Metal foil tape (not duct tape)•

IMPORTANT SAFETY INSTRUCTIONS

WARNING

Please read all instructions before using this dryer.

Recognize safety symbols, words and labels

Safety items throughout this manual are labeled with a WARNING or CAUTION based on the risk type as described below:

Deﬁ nitions

This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death.

DANGER

DANGER indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

Installation Checklist

Exhaust Venting

 Free-ﬂ owing, clear of lint buildup  4 inch (102 mm) rigid or semi-rigid ducting of

minimal length and turns  NO foil or plastic venting material  Approved vent hood exhausted to outdoors

Leveling

 Dryer is level, side-to-side and front-to-back  Cabinet is setting solid on all corners

Gas Supply (Gas Dryer)

 Manual shutoff valve present in supply  All connections sealed with approved sealer

and wrench tight  Conversion kit for LP system  Gas supply turned on  No leaks present at all connections -

check with soapy water, NEVER check with

ﬂ ame

WARNING

WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION

CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury.

IMPORTANT

IMPORTANT indicates installation, operation or maintenance information which is important but not hazard-related.

240v Electric Supply (Electric Dryer)

 Approved NEMA 10-30R or 14-30R service

cord with all screws tight on terminal block  Approved strain relief installed  Terminal access cover installed before initial

operation

Door Reversal

 Follow detailed instructions in this guide  Test hinge and latch for function

Electrical Power

 House power turned on  Dryer plugged in

Final Checks



Installation Instructions

Care Guide

 Door latches and drum tumbles when cycle

starts  Registration card sent in

read thoroughly

and

Use and

INSTALLATION REQUIREMENTS

NOTE

Because of potentially inconsistent voltage capabilities, the use of this dryer with power created by gas powered generators, solar powered generators, wind powered generators or any other generator other than the local utility company is not recommended.

Electrical requirements for electric dryer

CIRCUIT - Individual 30 amp. branch circuit fused with 30 amp. time delay fuses or circuit breakers. Use separately

fused circuits for washer and dryer. DO NOT operate a washer and a dryer on the same circuit.

POWER SUPPLY - 3-wire or 4-wire, 240 volt, single phase, 60 Hz, Alternating Current.

IMPORTANT

This dryer is internally grounded to neutral unless it was manufactured for sale in Canada. Only a 4-conductor cord shall be used when the appliance is installed in a location where grounding through

the neutral conductor is prohibited. Grounding through the neutral link is prohibited for: (1) new branch circuit installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local codes do not permit grounding through the neutral.

OUTLET RECEPTACLE - NEMA 10-30R or NEMA 14-30R receptacle to be located so the power supply cor d is accessible

when the dryer is in the installed position.

GROUNDING CONNECTION - See “Grounding requirements” in Electrical Installation section.

3-WIRE POWER SUPPLY CORD KIT (not supplied)

3-wire receptacle

(NEMA type 10-30R)

The dryer MUST employ a 3-conductor power supply cord NEMA 10-30 type SRDT rated at 240 volt AC minimum, 30 amp, with 3 open end spade lug connectors with upturned ends or closed loop connectors and marked for use with clothes dryers. For 3-wire cord connection instructions see ELECTRICAL CONNECTIONS FOR A 3-WIRE SYSTEM.

4-WIRE POWER SUPPLY CORD KIT (not supplied)

4-wire receptacle

(NEMA type 14-30R)

The dryer MUST employ a 4-conductor power supply cord NEMA 14-30 type SRDT or ST (as required) rated at 240 volt AC minimum, 30 amp, with 4 open end spade lug connectors with upturned ends or closed loop connectors and marked for use with clothes dryers. For 4-wire cord connection instructions see ELECTRICAL CONNECTIONS FOR A 4-WIRE SYSTEM.

NOTE

Dryers manufactured for sale in Canada have factoryinstalled, 4-wire power supply cord (NEMA 14-30R).

INSTALLATION REQUIREMENTS

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

Electrical requirements for gas dryer

CIRCUIT - Individual, properly polarized and grounded

15 amp. branch circuit fused with 15 amp. time delay fuse or circuit breaker.

POWER SUPPLY - 2-wire, with ground, 120 volt, single

phase, 60 Hz, Alternating Current.

POWER SUPPLY CORD - The dryer is equipped with a 120

volt 3-wire power cord.

GROUNDING CONNECTION - See “Grounding

requirements” in Electrical Installation section.

Gas supply requirements

Grounding type wawall receptacl

PoPower cord with 3-prong

ounded plug

Do not,

under

anany cir

cumstances,

cut,

remo

or b

ypass th

grgrounding pr

ong.

Uncoated copper tubing will corrode when subjected to natural gas, causing gas leaks. Use ONLY black iron, stainless steel, or plastic-coated brass piping for gas supply.

1 Installation MUST conform with local codes, or in

2 The gas supply line should be 1/2 inch (1.27 cm)

3 If codes allow, ﬂ exible metal tubing may be used

WARNING

EXPLOSION HAZARD

the absence of local codes, with the National Fuel Gas Code, ANSI Z223.1 (latest edition).

pipe.

to connect your dryer to the gas supply line. The tubing MUST be constructed of stainless steel or plastic-coated brass.

4 The gas supply line MUST have an individual

shutoff valve.

5 A 1/8 inch (0.32 cm) N.P.T. plugged tapping,

accessible for test gauge connection, MUST be installed immediately upstream of the gas supply connection to the dryer.

6 The dryer MUST be disconnected from the gas

supply piping system during any pressure testing of the gas supply piping system at test pressures in excess of 1/2 psig (3.45 kPa).

7 The dryer MUST be isolated from the gas supply

piping system during any pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 psig (3.45 kPa).

8 Connections for the gas supply must comply with

the Standard for Connectors for Gas Appliances, ANSI Z21.24.

INSTALLATION REQUIREMENTS

Exhaust system requirements

Use only 4 inch (102 mm) diameter (minimum) rigid or ﬂ exible metal duct and approved vent hood which has a swing-out damper(s) that open when the dryer is in operation. When the dryer stops, the dampers automatically close to prevent drafts and the entrance of insects and rodents. To avoid restricting the outlet, maintain a minimum of 12 inches (30.5 cm) clearance between the vent hood and the ground or any other obstruction.

WARNING

FIRE HAZARD

Failure to follow these instructions can create excessive drying times and ﬁ re hazards.

The following are speciﬁ c requirements for proper and safe operation of your dryer.

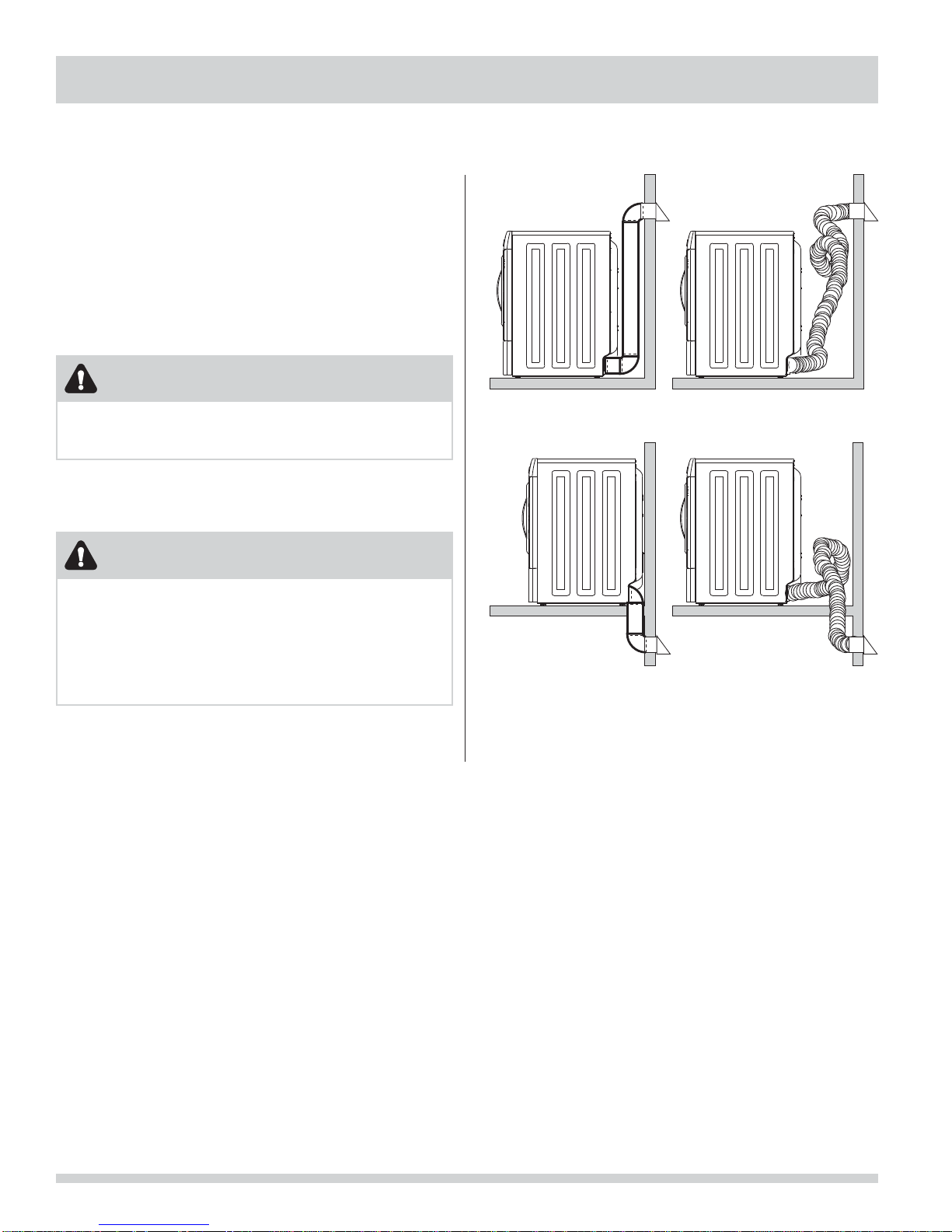

Correct Incorrect

WARNING

FIRE HAZARD

Do not install a clothes dryer with ﬂ exible plastic or metal foil venting materials. Flexible venting materials are known to collapse, be easily crushed and trap lint. These conditions will obstruct clothes dryer airﬂ ow and increase the risk of ﬁ re.

If your present system is made up of plastic duct or metal foil duct, replace it with a rigid or semi-rigid metal duct. Also, ensure the present duct is free of any lint prior to installing dryer duct.

Correct Incorrect

INSTALLATION REQUIREMENTS

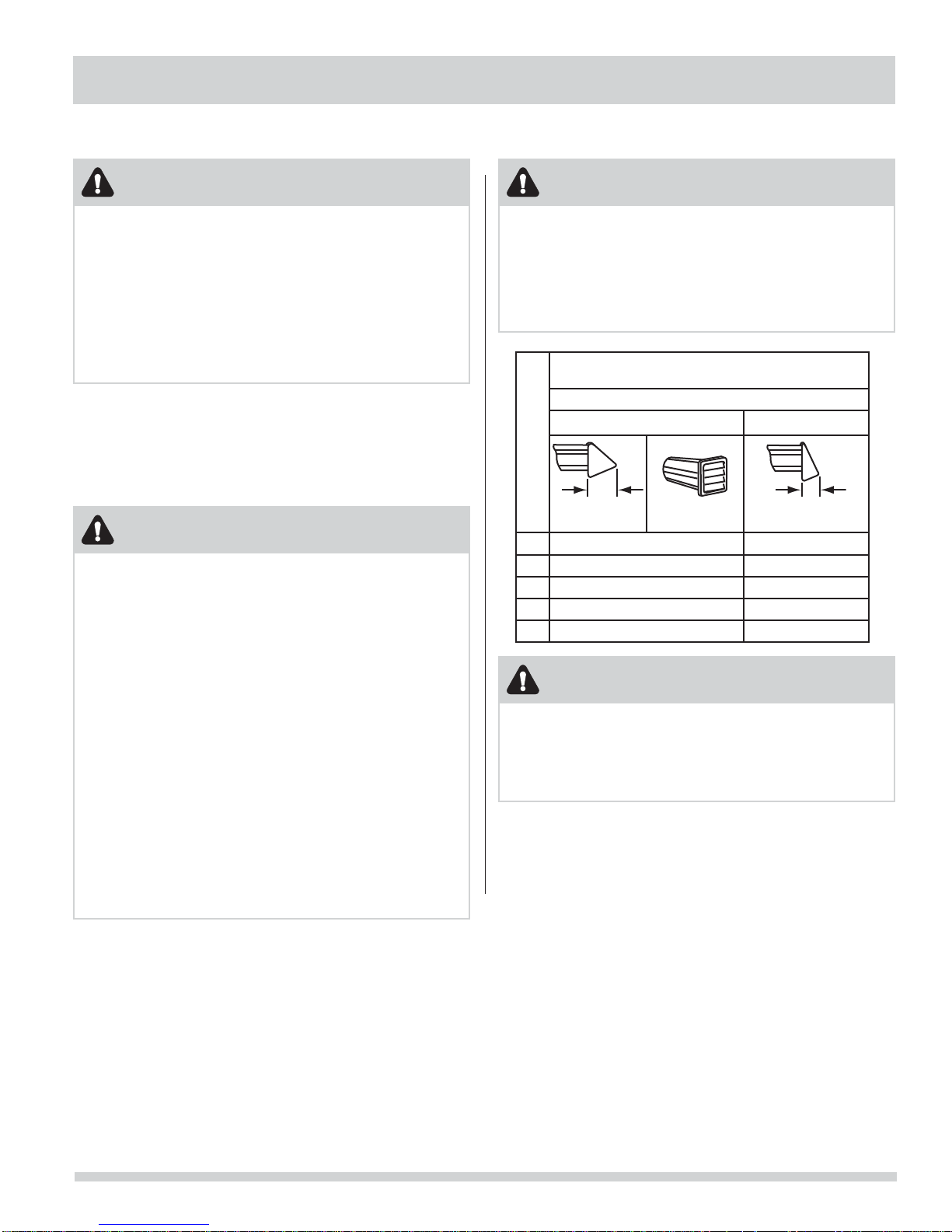

Exhaust system requirements, continued

WARNING

FIRE HAZARD

A clothes dryer must be exhausted outdoors. Do not exhaust dryer into a chimney, a wall, a ceiling, an attic, a crawl space or any concealed space of a building. A clothes dryer produces combustible lint. If the dryer is not exhausted outdoors, some ﬁ ne lint will be expelled into the laundry area. An accumulation of lint in any area of the home can create a health and ﬁ re hazard.

The dryer must be connected to an exhaust outdoors. Regularly inspect the outdoor exhaust opening and remove any accumulation of lint around the outdoor exhaust opening and in the surrounding area.

WARNING

FIRE HAZARD

Do not allow combustible materials (for example: • clothing, draperies/curtains, paper) to come in contact with exhaust system. The dryer MUST NOT be exhausted into a chimney, a wall, a ceiling, or any concealed space of a building which can accumulate lint, resulting in a ﬁ re hazard. Do not screen the exhaust ends of the vent system, • or use any screws, rivets or other fasteners that extend into the duct to assemble the exhaust system. Lint can become caught in the screen, on the screws or rivets, clogging the duct work and creating a ﬁ re hazard as well as increasing drying times. Use an approved vent hood to terminate the duct outdoors, and seal all joints with metal foil duct tape. All male duct pipe ﬁ ttings MUST be installed downstream with the ﬂ ow of air.

WARNING

FIRE HAZARD

Exceeding the length of duct pipe or number of elbows allowed in the “MAXIMUM LENGTH” charts can cause an accumulation of lint in the exhaust system. Plugging the system could create a ﬁ re hazard, as well as increase drying times.

MAXIMUM LENGTH

Number of 90° turns

0 64 ft. (19.5 m) 48 ft. (14.6 m) 1 52 ft. (15.9 m) 40 ft. (12.2 m) 2 44 ft. (13.5 m) 32 ft. (9.8 m) 3 32 ft. (9.8 m) 24 ft. (7.3 m) 4 28 ft. (9.5 m) 16 ft. (4.9 m)

of 4” (102mm) Rigid Metal Duct

VENT HOOD TYPE

(Preferred)

4”

(102mm) louvered

2.5”

(6.35cm)

WARNING

FIRE HAZARD

Do not install ﬂ exible plastic or ﬂ exible foil venting • material. If installing semi-rigid venting, do not exceed 8 ft. • (2.4 m) duct length.

INSTALLATION REQUIREMENTS

Exhaust system requirements, continued

Install male ﬁ ttings in correct direction:

CORRECT

In installations where the exhaust system is not described in the charts, the following method must be used to determine if the exhaust system is acceptable:

1 Connect an inclined or digital manometer between

the dryer and the point the exhaust connects to the dryer.

2 Set the dryer timer and temperature to air ﬂ uff

(cool down) and start the dryer. 3 Read the measurement on the manometer. 4 The system back pressure MUST NOT be higher

than 0.75 inches of water column. If the

system back pressure is less than 0.75 inches of

water column, the system is acceptable. If the

manometer reading is higher than .075 inches of

water column, the system is too restrictive and the

installation is unacceptable. Although vertical orientation of the exhaust system is

acceptable, certain extenuating circumstances could affect the performance of the dryer:

Only the rigid metal duct work should be used.•

Venting vertically through a roof may expose the •

exhaust system to down drafts causing an increase

in vent restriction.

Running the exhaust system through an •

uninsulated area may cause condensation and

faster accumulation of lint.

Compression or crimping of the exhaust system will •

cause an increase in vent restriction.

The exhaust system should be inspected and •

cleaned a minimum of every 18 months with

normal usage. The more the dryer is used, the

more often you should check the exhaust system

and vent hood for proper operation.

INCORRECT

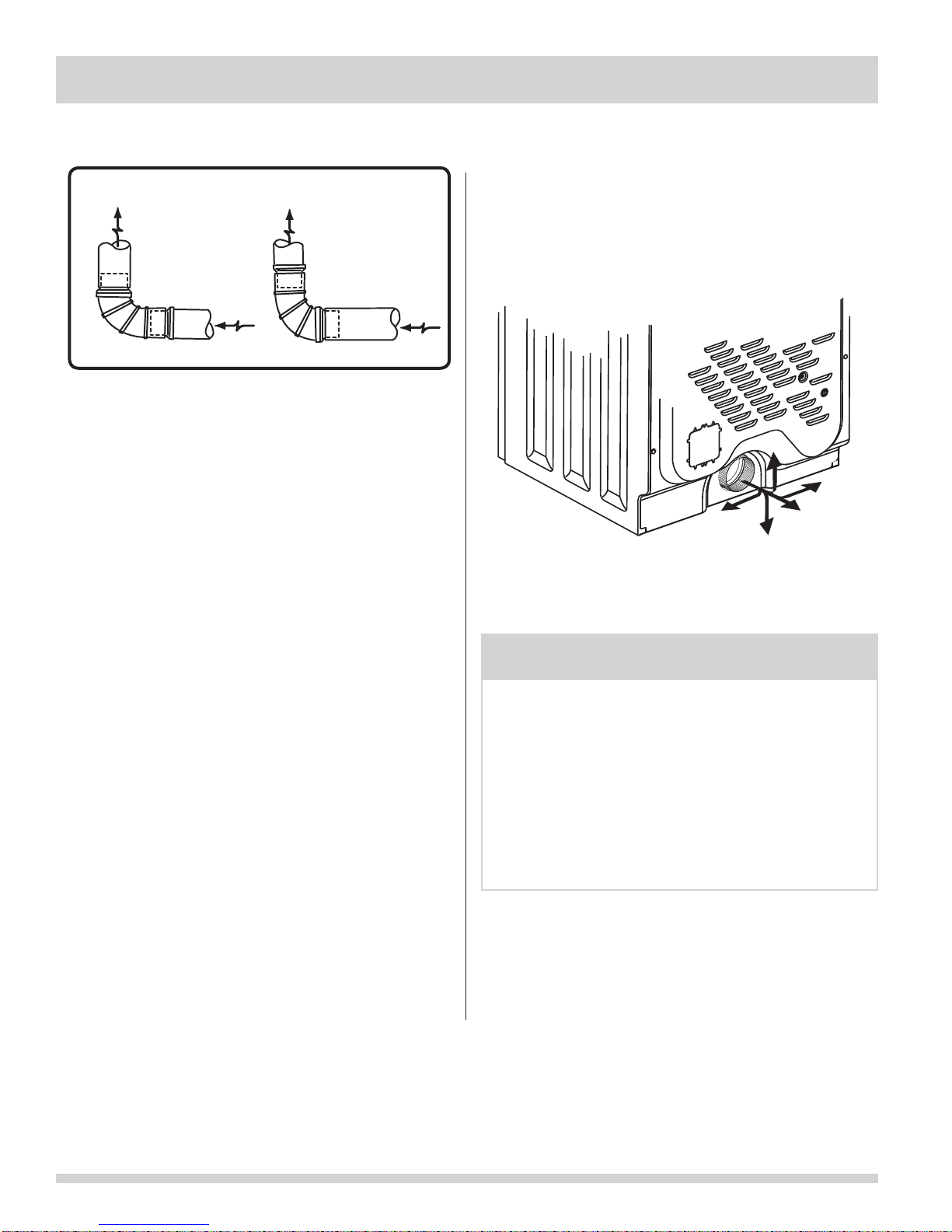

Exhaust direction

Directional exhausting can be accomplished by installing a quick-turn 90° dryer vent elbow directly to exhaust outlet of dryer. Dryer vent elbows are available through your local parts distributor or hardware store.

See also CLEARANCE REQUIREMENTS on the next page.

NOTE

Use of 90° quick-turn elbow required to meet minimum installation depth of free-standing dryer:

Straight back venting allows for 0” (0 cm) installation.• Venting right with 90° elbow allows for 0.75” (2 cm) • installation. Venting downward with 90° elbow allows for 0.75” (2 • cm) installation. Venting left with short, straight adapter and 90° • elbow allows for 3.75” (9.5 cm) installation. Venting upward with short, straight adapter and 90° • elbow allows for 4” (10.5 cm) installation.

INSTALLATION REQUIREMENTS

Manufactured or mobile home installation

1 Installation MUST conform to current Manufactured

Home Construction & Safety Standard, Title 24 CFR, Part 32-80 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280) or Standard CAN/CSAZ240 MH.

2 Dryer MUST be exhausted outside (outdoors, not

beneath the mobile home) using metal ducting that will not support combustion. Metal ducting must be 4 inches (10.16 cm) in diameter with no obstructions. Rigid metal duct is preferred.

3 If dryer is exhausted through the ﬂ oor and area

beneath the mobile home is enclosed, the exhaust

Clearance requirements

WARNING

EXPLOSION HAZARD

Do not install the dryer where gasoline or other ﬂ ammables are kept or stored. If the dryer is installed in a garage, it must be a minimum of 18 inches (45.7 cm) above the ﬂ oor. Failure to do so can result in death, explosion, ﬁ re or burns.

system MUST terminate outside the enclosure with the termination securely fastened to the mobile home structure.

4 Refer to previous sections in this guide for other

important exhaust venting system requirements.

5 When installing a gas dryer into a mobile home, a

provision must be made for outside make up air. This provision is to be not less than twice the area of the dryer exhaust outlet.

6 Installer MUST anchor this (1) dryer or (2) dryer

mounted on pedestal to the ﬂ oor with approved Mobile Home Installation Kit - P/N 137067200.

IMPORTANT

DO NOT INSTALL YOUR DRYER: 1 In an area exposed to dripping water or outside

weather conditions.

2 In an area where it will come in contact with

curtains, drapes, or anything that will obstruct the ﬂ ow of combustion and ventilation air.

3 On carpet. Floor MUST be solid with a maximum

slope of 1 inch (2.54 cm).

INSTALLATION REQUIREMENTS

Clearance requirements, continued

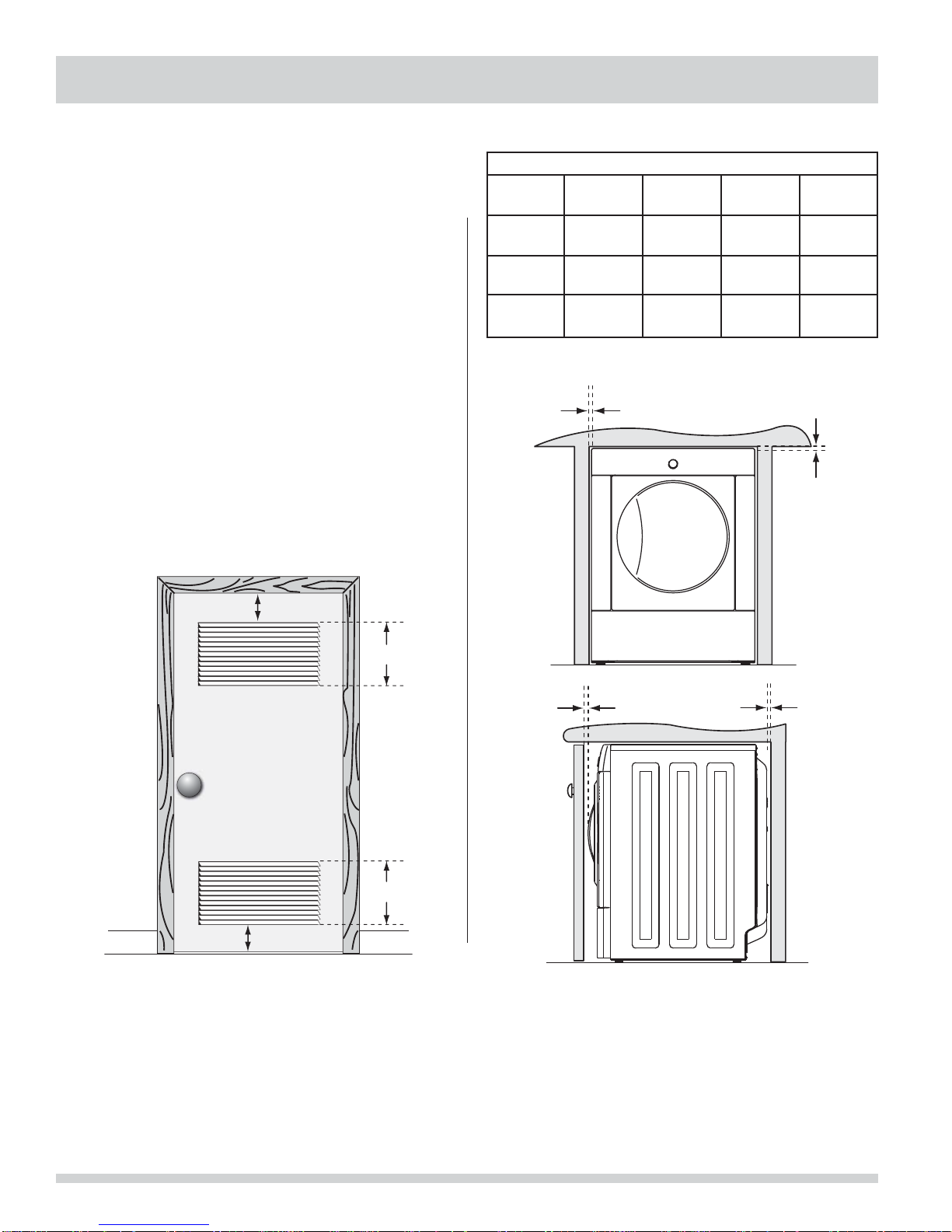

Installation in a Recess or Closet

1 A dryer installed in a bedroom, bathroom, recess or

closet, MUST be exhausted outdoors.

2 No other fuel burning appliance shall be installed in

the same closet as the gas dryer.

3 Your dryer needs the space around it for proper

ventilation. DO NOT install your dryer in a closet with a solid door.

4 Closet door ventilation required: A minimum

of 120 square inches (774.2 cm²) of opening,

equally divided at the top and bottom of the

door, is required. Openings should be located 3

inches (7.6 cm) from bottom and top of door.

Openings are required to be unobstructed when a

door is installed. A louvered door with equivalent

air openings for the full length of the door is

acceptable.

3”

(7.6cm)

60 sq. in.

(387.1cm²)

MINIMUM INSTALLATION CLEARANCES - Inches (cm)

SIDES REAR TOP FRONT Alcove 0” (0 cm) 0” (0 cm)* 0” (0 cm) n/a Under-

Counter

0” (0 cm) 0” (0 cm)* 0” (0 cm) n/a

Closet 0” (0 cm) 0” (0 cm)* 0” (0 cm) 1” (2.5 cm)

Dryer must be vented straight back to achieve * 0” (0 cm) rear installation.

0”

(0cm)

0”

(0cm)

3”

(7.6cm)

closet door

60 sq. in.

(387.1cm²)

1”

(2.54cm)

0”

(0cm)

48.25” (122.5cm)*

to clear open door

freestand dryer

on floor

floor line

30.5” (77.5cm)*

to front of closed door

51.25”

(130cm)

36.0”

(91.5cm)

INSTALLED DIMENSIONS

27.0”

(68.5cm)

electrical supply on rear of unit

centerline

gas supply pipe on rear of gas unit

1.6”

(4cm)

height for rear vent

3.7”

(9.5cm)

dryer mounted on

optional pedestal

floor line

* To obtain these minimal depth dimensions, dryer must be vented straight back. Using a quick-turn 90° elbow (right or down on freestanding dryer) adds approximately

0.75 in. (2.0 cm) to installation depth. Upward venting of exhaust on pedestal-mounted or freestanding dryer adds approximately 4 in. (10.2 cm) to installation depth. Leftward venting on pedestal-mounted or freestanding dryer adds approximately 3.75 in. (9.5 cm) to installation depth. Downward venting of exhaust on pedestal-mounted dryer adds approximately 2.25 in. (5.7 cm) to installation depth.

48.25” (122.5cm)*

to clear open door

30.5” (77.5cm)*

to front of closed door

(182cm)

71.5”

16.9”

(43cm)

3.75”

(9.5cm)

gas supply pipe on rear of gas unit

13.50”

(34.5cm)

to center of rear vent

27.0”

(68.5cm)

19.0”

(48cm)

electrical supply on rear of unit

centerline height for rear vent

* To obtain these minimal depth dimensions, dryer must be vented straight back. Using a quick-turn 90° elbow (right) adds approximately 0.75 in. (2 cm) to installation depth. Upward venting of exhaust on stacked dryer adds approximately 4 in. (10.2 cm) to installation depth. Downward venting of exhaust on stacked dryer adds approximately 2.25 in. (6.5 cm) to installation depth. Leftward venting of exhaust on stacked dryer adds approximately 3.75 in. (9.5 cm) to installation depth.

37”

(94cm)

39”

(99cm)

INSTALLATION INSTRUCTIONS

Electrical installation

The following are speciﬁ c requirements for proper and safe electrical installation of your dryer. Failure to follow these instructions can create electrical shock and/or a ﬁ re hazard.

WARNING

ELECTRICAL SHOCK HAZARD

This appliance MUST be properly grounded. • Electrical shock can result if the dryer is not properly grounded. Follow the instructions in this manual for proper grounding. Do not use an extension cord with this dryer. Some • extension cords are not designed to withstand the amounts of electrical current this dryer utilizes and can melt, creating electrical shock and/ or ﬁ re hazard. Locate the dryer within reach of the receptacle for the length power cord to be purchased, allowing some slack in the cord. Refer to the pre-installation requirements in this manual for the proper power cord to be purchased.

WARNING

ELECTRICAL SHOCK HAZARD

A U.L.-approved strain relief must be installed onto • power cord. If the strain relief is not attached, the cord can be pulled out of the dryer and can be cut by any movement of the cord, resulting in electrical shock. Do not use an aluminum wired receptacle with a • copper wired power cord and plug (or vice versa). A chemical reaction occurs between copper and aluminum and can cause electrical shorts. The proper wiring and receptacle is a copper wired power cord with a copper wired receptacle.

NOTE

Dryers operating on 208 volt power supply will have longer drying times than dryers operating on 240 volt power supply.

Grounding requirements - Electric dryer (USA)

WARNING

ELECTRICAL SHOCK HAZARD

Improper connection of the equipment grounding conductor can result in a risk of electrical shock. Check with a licensed electrician if you are in doubt as to whether the appliance is properly grounded.

For a grounded, cord-connected dryer:

1 The dryer MUST be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk of electrical shock by a path of least resistance for electrical current.

2 After you purchase and install a 3 wire or 4 wire

power supply cord having an equipment-grounding conductor and a grounding plug that matches you

wiring system, the plug MUST be plugged into an appropriate, copper wired receptacle that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3 DO NOT modify the plug you’ve installed on this

appliance. If it will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

For a permanently connected dryer: 1 The dryer MUST be connected to a grounded

metal, permanent wiring system; or an equipment grounding conductor must be run with the circuit conductors and connected to the equipmentgrounding terminal or lead on the appliance.

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

INSTALLATION INSTRUCTIONS

Grounding requirements - Electric dryer (Canada)

WARNING

ELECTRICAL SHOCK HAZARD

For a grounded, cord-connected dryer: 1 The dryer MUST be grounded. In the event of a

malfunction or breakdown, grounding will reduce

the risk of electrical shock by a path of least resistance for electrical current.

2 Since your dryer is equipped with a power supply

cord having an equipment-grounding conductor and a grounding plug, the plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3 DO NOT modify the plug provided with this

appliance. If it will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounding requirements - Gas dryer (USA and Canada)

1 The dryer is equipped with a three-prong

(grounding) plug for your protection against shock hazard and should be plugged directly into a properly grounded three-prong receptacle.

2 The plug must be plugged into an appropriate

outlet that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3 DO NOT modify the plug provided with this

appliance. If it will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounding type

wawall receptacl

Do not,

under

anany cir

cumstances,

cut,

remo

or b

ypass th

grgrounding pr

ong.

PoPower cord with 3-prong

ounded plug

INSTALLATION INSTRUCTIONS

Gas connection

1 Remove the shipping cap from gas pipe at the rear

of the dryer.

IMPORTANT

DO NOT connect the dryer to L.P. gas service without converting the gas valve. An L.P. conversion kit must be installed by a qualiﬁ ed gas technician.

2 Connect a 1/2 inch (1.27 cm) I.D. semi-rigid or

approved pipe from gas supply line to the 3/8 inch (0.96 cm) pipe located on the back of the dryer. Use a 1/2 inch to 3/8 inch (1.27 cm to 0.96 cm) reducer for the connection. Apply an approved thread sealer that is resistant to the corrosive action of liqueﬁ ed gases on all pipe connections.

Closed

Manual Shuto

Valve

Open

Flare

Union

All connections must be wrench-tightened

elppiN

GAS FLOW

Flexible

Connector

Flare

Union

Inlet Pipe on

Back of Dryer

3 Open the shutoff valve in the gas supply line to

allow gas to ﬂ ow through the pipe. Wait a few minutes for gas to move through the gas line.

to dryer

from gas supply

Shuto Valve -

Open position

4 Check for gas system leaks with a manometer. If a

manometer is not available, test all connections by brushing on a soapy water solution.

WARNING

EXPLOSION HAZARD

NEVER test for gas leaks with an open ﬂ ame.

IMPORTANT

The supply line must be equipped with an approved manual shutoff valve. This valve should be located in the same room as the dryer and should be in a location that allows ease of opening and closing. Do not block access to the gas shutoff valve.

INSTALLATION INSTRUCTIONS

Internal ground

(GREEN screw)

Install

UL-approved

strain relief here

Terminal screw

recovery slot

Line 1

(BRASS terminal)

Neutral

(SILVER terminal)

Line 2

(BRASS terminal)

Access cover

screw

Terminal

block

Neutral

(center wire)

30 AMP

NEMA 10-30

DO NOT remove

internal ground in

a 3-wire system!!

Neutral

terminal

Electrical connection (non-Canada) - 3 wire cord

3-wire receptacle

(NEMA type 10-30R)

30 AMP

NEMA 10-30

WARNING

ELECTRICAL SHOCK HAZARD

Failure to disconnect power source before servicing could result in personal injury or even death.

1 Turn off power supply to outlet. 2 Remove the screw securing the terminal block

access cover in the lower corner on the back of the dryer.

3 Install a UL-approved strain relief according to the

power cord/strain relief manufacturer’s instructions in the power cord entry hole below the access panel. At this time, the strain relief should be loosely in place.

4 Thread an UNPLUGGED, UL-approved, 30 amp.

power cord, NEMA 10-30 type SRDT, through the strain relief.

5 Attach the power cord neutral (center wire)

conductor to the SILVER colored center terminal on the terminal block. Tighten the screw securely.

6 Attach the remaining two power cord outer

conductors to the outer, BRASS colored terminals on the terminal block. Tighten both screws securely.

WARNING

NOTE

If a terminal screw falls during cord installation, it can be retrieved in the terminal screw recovery slot below the access panel.

Neutral

(center wire)

Access cover

screw

Terminal

block

Line 2

(BRASS terminal)

Neutral

(SILVER terminal)

Line 1

(BRASS terminal)

Internal ground

(GREEN screw)

Install

UL-approved

strain relief here

Terminal screw

recovery slot

ELECTRICAL SHOCK HAZARD

Do not make a sharp bend or crimp wiring/conductor at connections.

7 Follow manufacturer’s guidelines for ﬁ rmly securing

the strain relief and power cord.

8 Reinstall the terminal block cover.

IMPORTANT

If moving dryer from a 4-wire system and installing it in a 3-wire system, move the internal ground from the center terminal back to the GREEN screw next to the terminal block.

DO NOT remove

internal ground in

a 3-wire system!!

Neutral

terminal

INSTALLATION INSTRUCTIONS

Neutral

(WHITE wire)

30 AMP

NEMA 14-30

Ground

(GREEN wire)

Move internal ground (WHITE)

wire to neutral (SILVER)

terminal for 4-wire system.

Neutral

terminal

GREEN

ground screw

BLACK or

RED power wire

BLACK or RED

power wire

GREEN

ground wire

WHITE

neutral wire

Internal ground

(GREEN screw)

Install

UL-approved

strain relief here

Terminal screw

recovery slot

Line 1

(BRASS terminal)

Neutral

(SILVER terminal)

Line 2

(BRASS terminal)

Access cover

screw

Terminal

block

Electrical connection (non-Canada) - 4 wire cord

4-wire receptacle

(NEMA type 14-30R)

WARNING

ELECTRICAL SHOCK HAZARD

Failure to disconnect power source before servicing could result in personal injury or even death.

1 Turn off power supply to outlet. 2 Remove the screw securing the terminal block

access cover in the lower corner on the back of the dryer.

3 Install a UL-approved strain relief according to the

power cord/strain relief manufacturer’s instructions in the power cord entry hole below the access panel. At this time, the strain relief should be loosely in place.

4 Thread an UNPLUGGED, UL-approved, 30 amp.

power cord, NEMA 14-30 type ST or SRDT, through the strain relief.

5 Disconnect the internal (WHITE) dryer harness

ground wire from the (GREEN) ground screw next to the terminal block.

6 Attach the ground (GREEN) power cord wire to the

cabinet with the ground (GREEN) screw. Tighten the screw securely.

7 Move the internal dryer harness ground (WHITE)

wire to the terminal block and attach it along with the neutral (WHITE) power cord wire conductor to the center, SILVER colored terminal on the terminal block. Tighten the screw securely.

8 Attach the RED and BLACK power cord conductors

to the outer, BRASS colored terminals on the terminal block. Tighten both screws securely.

WARNING

ELECTRICAL SHOCK HAZARD

Do not make a sharp bend or crimp wiring/conductor at connections.

9 Follow manufacturer’s guidelines for ﬁ rmly securing

the strain relief and power cord.

10 Reinstall the terminal block cover.

Neutral

(WHITE wire)

Access cover

screw

Terminal

block

Line 2

(BRASS terminal)

Neutral

(SILVER terminal)

Line 1

(BRASS terminal)

Internal ground

(GREEN screw)

Install

UL-approved

strain relief here

Terminal screw

recovery slot

30 AMP

NEMA 14-30

NOTE

Ground

(GREEN wire)

If a terminal screw falls during cord installation, it can be retrieved in the terminal screw recovery slot below the access panel.

Move internal ground (WHITE)

wire to neutral (SILVER)

terminal for 4-wire system.

GREEN

ground screw

GREEN

ground wire

BLACK or

RED power wire

Neutral

terminal

WHITE

neutral wire

BLACK or RED

power wire

General installation

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

1 Connect the exhaust duct to the outside exhaust

system (see pages 6 through 8). Use of a 4” (102 mm) clamp (item A) is recommended to connect the dryer to the exhaust vent system. Use metal foil tape to seal all other joints.

2 Carefully slide the dryer to its ﬁ nal position. Adjust

one or more of the legs until the dryer is resting solidly on all four legs. Place a level on top of the dryer. The dryer MUST be level and resting solidly on all four legs. Rock alternating corners to check for stability. Remove and discard door tape.

IMPORTANT

Be sure the power is off at a circuit breaker/fuse box before plugging the power cord into an outlet.

3 Plug the power cord into a grounded outlet. 4 Turn on the power at the circuit breaker/fuse box. 5 Read the Use & Care Guide provided with the dryer.

It contains valuable and helpful information that will save you time and money.

6 If you have any questions during initial operation,

please review the “Avoid Service Checklist” in your Use & Care Guide before calling for service.

7 Place these instructions in a location near the dryer

for future reference.

INSTALLATION INSTRUCTIONS

A wiring diagram and technical data sheet are located inside the dryer console.

NOTE

Grounding type wawall receptacl

PoPower cord with 3-prong

ounded plug

Do not,

under

anany cir

cumstances,

cut,

remo

or b

ypass th

grgrounding pr

ong.

REVERSING DOOR

Figure 1

Open door and remove four plugs in the door opening 1 opposite the hinges. Retain all parts for use later, unless otherwise noted. (Figure 1).

Figure 2

Begin removing the four screws that attach the hinge to 2 the front panel. (Figure 2) Start by only removing one screw per hinge. Then only loosen the two remaining screws while ﬁ rmly holding the door to prevent damage to hinge, front panel or door. After the remaining screws are loosened continue to remove all.

Remove two door handle screws and two hole plugs 5 from door. (Figure 4)

Figure 5

Pull handle away from door assembly. (Figure 5)6

Figure 4

Figure 3

Place door on a towel (handle side down) to prevent 3 scratches to window. Remove all four remaining hinge screws on edge of door. (Figure 3)

Remove four screws from edge of door opposite hinges.4

Figure 6

Separate the outer door from the inner door assembly 7 with a putty knife or ﬂ at screw driver. (Figure 6)

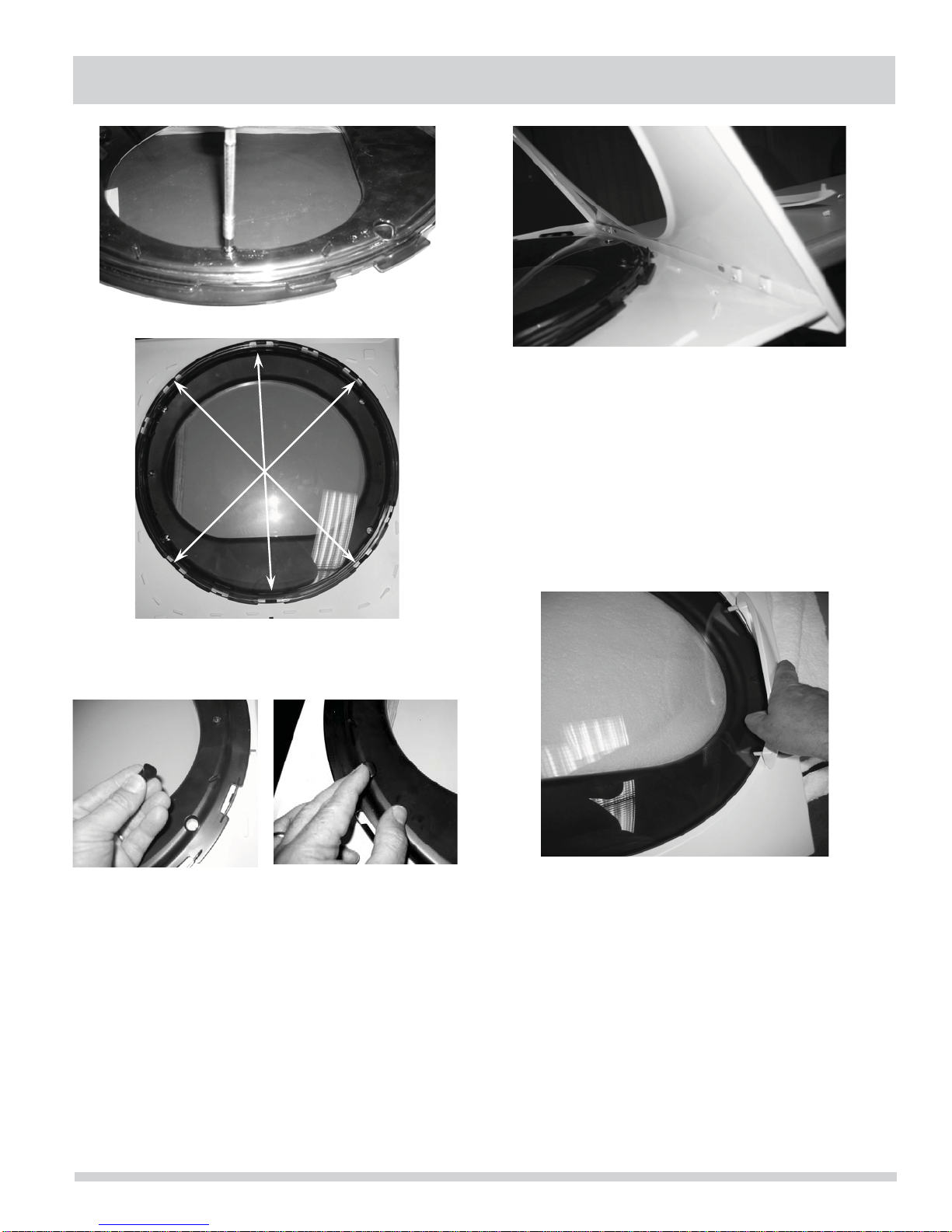

REVERSING DOOR

Figure 7

Remove lens locating screw. (Figure 7)8

Figure 11

Reassemble outer door to inner door. (Figure 11)12 Install four screws securing hinge to door assembly in 13

the new location, take note to place hinge in correct orientation.

Install four screws into holes that had secured the 14 hinge.

Remove striker and discard.15 Remove square plug and reinstall in hole striker was 16

just removed from. Install new striker (included in literature bag) into hole 17

square plug was previously installed in.

Figure 8

Disengage several of the retention tabs and pull lens 9 away from the transition ring. (Figure 8)

Figure 9 Figure 10

Remove two transition ring plugs and reinstall on 10 previous handle side. Figures 9 and 10)

Reassemble lens to transition ring with holes to install 11 handle on right-hand side of door assembly. Ensure retention tabs on transition ring are snapped in place on top of lens.

Figure 12

Reinstall door handle by placing the handle mounting 18 bosses through holes in lens and transition ring and installing screws through inner door and tighten into handle bosses. (Figure 12)

Grasping ﬁ rmly the top of the door, position the door 19 near the door opening and align the top hinge hole to the top hole in the front panel door opening. Once the ﬁ rst screw is started, attach the second screw to the lower hinge. Once both screws are tightened, install the remaining two screws.

Install four plugs into the front panel door opening 20 where hinges were originally installed.

ACCESSORIES

26.5”

(67 cm)

15.0”

(38 cm)

27.0”

(68.5 cm)

MATCHING STORAGE PEDESTAL*

Classic White Pedestal - P/N CFPWD15W Classic Blue Pedestal - P/N CFPWD15N Classic Red Pedestal - P/N CFPWD15R Classic Silver Pedestal - P/N CFPWD15A Classic Black Pedestal - P/N CFPWD15B

A storage pedestal accessory, speciﬁ cally designed for this dryer may be used to elevate the dryer for ease of use. This pedestal will add about 15” (38 cm) to the height of your unit for a total height of 51.25” (130 cm).

*Other colors may be available. Contact the source where you purchased your dryer.

DRYER STACKING KIT

P/N 134700600

Depending on the model you purchased, a kit for stacking this dryer on top of matching washer may have been included in the initial purchase of your dryer. If your model did not include a stacking kit or

you desire another stacking kit, you may order one.

LP CONVERSION KIT

P/N PCK4200

Gas dryers intended for use in a location supplied with LP must use a conversion kit prior to installation.

MOBILE HOME INSTALLATION KIT

P/N 137067200

Installation in a mobile home requires the use of a MOBILE HOME INSTALLATION KIT.

CAUTION

Failure to use accessories manufactured by (or approved by) the manufacturer could result in personal injury, property damage or damage to the dryer.

27.0”

(68.5 cm)

15.0”

(38 cm)

26.5”

(67 cm)

DRYING RACK

P/N 137067300

Depending on the model you purchased, a drying rack may have been included in the initial purchase of your dryer. If your model did not include a drying rack or you desire another drying rack, you may order

one.

UNIVERSAL APPLIANCE WRENCH

P/N 137019200

A UNIVERSAL APPLIANCE WRENCH is available to aid in dryer/ washer/pedestal feet adjustment.

TOUCH UP PAINT PENS*

Classic White Touch Up Pen - P/N 5304468812 Classic Red Touch Up Pen - P/N 5304471227 Classic Blue Touch Up Pen - P/N 5304471229 Classic Silver Touch Up Pen - P/N 5304471228 Classic Black Touch Up Pen - P/N 5304458932

*Other colors may be available. Contact the source where you purchased your dryer.

Replacement parts:

If replacements parts are needed for your washer, contact the source where you purchased your washer or refer to your

Use and Care Guide

for more information.

Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation after servicing.

WARNING

ELECTRICAL SHOCK HAZARD

All about the

Todo acerca del

Installation

Instalación

of your Dryer

de su Secadora

Instrucciones importantes de seguridad ........... 22-23

Requisitos de instalación ................................. 24-30

Dimensiones de la secadora instalada ...................31

www.frigidaire.com USA 1-800-944-9044 www.frigidaire.ca Canada 1-800-265-8352

ÍNDICE

Instrucciones de instalación ............................ 32-37

Inversión de la puerta.....................................38-39

Accesorios ..........................................................40

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

Para su seguridad, debe seguir la información de esta guía para minimizar el riesgo de incendio o explosión o para evitar daños a la propiedad, lesiones personales o incluso la muerte. No almacene ni utilice gasolina ni otros líquidos o vapores inﬂ amables cerca de este o de cualquier otro electrodoméstico.

ADVERTENCIA - PELIGRO DE INCENDIO

Lea las siguientes instrucciones antes de instalar y utilizar este electrodoméstico:

Después de desembalar la secadora, destruya los cartones y las bolsas de plástico. Los niños podrían utilizarlos para • jugar. Los cartones cubiertos con alfombras, cubrecamas, o láminas de plástico pueden convertirse en cámaras de aire herméticamente cerradas y provocar asﬁ xia. Coloque todos los materiales en un basurero o manténgalos fuera del alcance de los niños.

La instalación y el servicio de la secadora de ropa deben ser llevados a cabo por un instalador caliﬁ cado, agencia de • servicios o proveedor de gas.

Instale la secadora de ropa de acuerdo con las instrucciones del fabricante y los códigos locales.• La reparación eléctrica de la secadora debe cumplir con los códigos y las ordenanzas locales y la última edición del •

Código Eléctrico Nacional (National Electrical Code), el ANSI/NFPA 70, o bien en Canadá, el CSA C22.1 del Código Eléctrico de Canadá (Canadian Electrical Code) Parte 1.

El servicio de gas de la secadora debe cumplir con los códigos y las ordenanzas locales, y la última edición del Có-• digo de Gas Nacional (National Fuel Gas Code), el ANSI Z223.1, o bien en Canadá, el CAN/CGA B149,1-2000.

La secadora se diseñó conforme a los códigos ANSI Z 21.5.1 o ANSI/UL 2158 - CAN/CSA C22.2 N.º 112 (últimas • ediciones) solo para USO DOMÉSTICO. No se recomienda esta secadora para uso comercial, como por ejemplo, en restaurantes, salones de belleza, etc.

No utilice materiales de ventilación de plástico ni de papel de aluminio ﬂ exibles para instalar la secadora de ropa. • Por lo general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estas condiciones obstruyen el ﬂ ujo de aire de la secadora y aumentan el riesgo de incendio.

No apile la secadora sobre la lavadora si ya está instalada sobre un pedestal. No apile la lavadora sobre la secado-• ra. No apile la lavadora sobre otra lavadora.

Las instrucciones de esta guía y todo el material que se incluye con esta secadora no tienen como propósito cubrir • todas las condiciones y situaciones que puedan presentarse. Cuando instale, opere o repare cualquier artefacto

DEBE tener cuidado y hacer uso de buenas prácticas de seguridad.

QUÉ HACER SI SIENTE OLOR A GAS:

No intente encender ningún electrodoméstico.• No toque ningún interruptor eléctrico; no utilice ningún teléfono en la vivienda.• Despeje la habitación, el ediﬁ cio o el área de todos los ocupantes.• Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor •

de gas. Si no puede ponerse en contacto con el proveedor de gas, llame a los bomberos.•

Conserve estas instrucciones para referencia futura.

Requisitos de preinstalación

Herramientas y materiales necesarios para la instalación:

Pinzas ajustables• Destornilladores Philips con punta •

derecha y cuadrada Llave ajustable• Llave para tubos de suministro de •

gas Cinta aislante resistente al gas LP •

(para suministro de gas natural o LP)

Nivel de carpintero• Capucha de ventilación externa• Conducto de escape de metal rígido o •

semirígido de 4 pulgadas (102 mm) Kit de cables de alimentación triﬁ lar •

o tetraﬁ lar de 240 voltios (secadora eléctrica)

Abrazadera de 4” (10,2 cm)•

Válvula de cierre de línea de gas • (secadora a gas)

Adaptadores NPI de unión acampa-• nada (x2) y línea ﬂ exible de sumi- nistro de gas (secadora a gas) de ½’ (15,2 cm)

Cinta de papel aluminio (no cinta • adhesiva aislante)

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

Lea todas las instrucciones antes de usar este secadora.

Identiﬁ cación de los símbolos, palabras y avisos de seguridad

Las indicaciones de seguridad incluidas en este manual aparecen precedidas de un aviso titulado “ADVERTENCIA” o “PRECAUCIÓN”, de acuerdo con el nivel de riesgo.

Deﬁ niciones

Este es el símbolo de alerta de seguridad. Se usa para alertar sobre peligros potenciales de lesiones personales. Obedezca todos los mensajes de seguridad que tengan este símbolo para evitar posibles lesiones personales o la muerte.

PELIGRO

PELIGRO indica una situación de peligro inminente que, si no se evita, podría causar lesiones graves o la muerte.

ADVERTENCIA

ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, podría causar lesiones personales graves o la muerte.

PRECAUCIÓN

PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, podría causar lesiones personales leves o moderadas.

IMPORTANTE

IMPORTANTE indica información de instalación, funcionamiento o mantenimiento que es importante, pero que no está relacionada con la seguridad.

Lista de veriﬁ cación de instalación

Ventilación de escape

 De ﬂ ujo libre y sin acumulación de pelusa  Conductos rígidos o semirígidos de 4” (10,2

cm) de distancias y giros mínimos

 SIN materiales de ventilación de aluminio o de

plástico

 El sistema de evacuación debe ventilar

al exterior y contar con una capucha de ventilación aprobada

Nivelación

 La secadora está nivelada de lado a lado y de

adelante hacia atrás

 El secadora descansa ﬁ rmemente sobre sus

cuatro esquinas

Suministro de gas (secadora a gas)

 Válvula de cierre manual instalada en la

tubería de suministro

 Todas las conexiones selladas con un sellante

aprobado y bien apretadas con una llave  Kit de conversión para el sistema de gas LP  Suministro de gas abierto  No hay escapes en ninguna conexión:

veriﬁ que con agua jabonosa, NUNCA con una

llama

Suministro eléctrico de 240V (secadora eléctrica)

 Cordón de servicio eléctrico 10-30R o 10-40R

aprobado por la NEMA con todos los tornillos

bien apretados en el tablero de terminales  Dispositivo de liberación de tensión aprobado  Tapa de acceso a los terminales instalada

antes del primer uso

Inversión de la puerta

 Siga las instrucciones detalladas en esta guía  Pruebe la bisagra y el gancho para asegurarse

de que funcionen

Suministro eléctrico

 El suministro eléctrico del hogar está activado  La secadora está enchufada

Inspección ﬁ nal

 Lea bien las

guía de uso y cuidado

 La puerta se cierra y el tambor gira cuando se

inicia el ciclo  Tarjeta de registro enviada

instrucciones de instalación

REQUISITOS DE INSTALACIÓN

NOTA

Debido a posibles variaciones en el voltaje, no se recomienda utilizar esta secadora con electricidad generada a partir de generadores a gas, solares, eólicos ni de ninguna otra clase que no sean los empleados por su empresa de electricidad local.

Requisitos eléctricos de la secadora eléctrica:

CIRCUITO: circuito independiente individual de 30 amp. con fusibles de acción retardada o disyuntores. Use circuitos

con fusibles separados para la lavadora y la secadora. NO haga funcionar una lavadora y una secadora en el mismo circuito.

SUMINISTRO ELÉCTRICO: triﬁ lar o tetraﬁ lar, 240 V, 1 fase, 60 Hz, corriente alterna.

IMPORTANTE

A menos que haya sido fabricada para la venta en Canadá, esta secadora está conectada a tierra internamente a través de un enlace a un conductor neutro. La conexión a tierra a través del neutro está prohibida para: (1) instalaciones de circuitos de bifurcación nuevos; (2) casas rodantes; (3) vehículos recreativos; y (4) áreas cuyas leyes locales no permiten la puesta a tierra a través del neutro.

RECEPTÁCULO DEL TOMACORRIENTE - receptáculo NEMA 10-30 R o NEMA 14-30 R que debe estar ubicado en un

lugar al que pueda acceder el cable de alimentación eléctrica cuando la secadora esté instalada.

CONEXIÓN A TIERRA: consulte “Requisitos de conexión a tierra” en la sección Instalación eléctrica.

CABLE DE ALIMENTACIÓN ELÉCTRICA TRIFILAR (no incluido)

Receptáculo triﬁ lar

(tipo NEMA 10-30R)

La secadora DEBE emplear un cable de alimentación eléctrica de 3 conductores tipo NEMA 10-30, SRDT caliﬁ cado para CA mínima de 240 voltios, 30 amp., con 3 conectores de terminal horquilla con extremos doblados hacia arriba o de bucle cerrado y caliﬁ cados para uso en secadoras de ropa. Para obtener instrucciones sobre la conexión triﬁ lar, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA TRIFILAR.

CABLE DE ALIMENTACIÓN ELÉCTRICA TETRAFILAR (no incluido)

Receptáculo tetraﬁ lar

(tipo NEMA 14-30R)

La secadora DEBE emplear un cable de alimentación eléctrica de 4 conductores tipo NEMA 14-30, SRDT o ST (según se especiﬁ que) caliﬁ cado para CA mínima de 240 voltios, 30 amp., con 4 conectores de terminal horquilla con extremos doblados hacia arriba o de bucle cerrado y caliﬁ cados para uso en secadoras de ropa. Para obtener instrucciones sobre la conexión tetraﬁ lar, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA TETRAFILAR.

NOTA

Las secadoras fabricadas para la venta en Canadá vienen con un cable de alimentación eléctrica tetraﬁ lar (NEMA 14-30R) de fábrica.

REQUISITOS DE INSTALACIÓN

Tom

acorriente con

puesta a tierra

ninguna circunstancia.

No corte, retire ni deshabilite la clavija de conexión a tierra bajo

Cordón eléctrico de 3 clavijas con puesta a tierra

Requisitos eléctricos de la secadora a gas:

CIRCUITO - Circuito individual de bifurcación de 15 amp.,

correctamente polarizado y con conexión a tierra con fusible de retardo de 15 amp. o con interruptor automático.

SUMINISTRO ELÉCTRICO: corriente alterna de 2 cables,

con conexión a tierra, 120 voltios, monofásica, 60 Hz.

CABLE DE ALIMENTACIÓN ELÉCTRICA: la secadora está

equipada con un cable de alimentación triﬁ lar de 120 voltios.

CONEXIÓN A TIERRA: consulte “Requisitos de conexión a

tierra” en la sección Instalación eléctrica.

Tom

acorriente con

puesta a tierr

No corte, retire ni deshabilite la clavija de conexión a tierra bajo ninguna circunstancia.

Cordón eléctrico de 3 clavijas con puesta a tierra

Requerimientos del suministro de gas

ADVERTENCIA

PELIGRO DE EXPLOSIÓN

Las tuberías de cobre sin recubrimiento se corroen al exponerse al gas natural, lo que provoca pérdidas de gas. Utilice SOLAMENTE tuberías de hierro negro, acero inoxidable o latón plastiﬁ cado para el suministro de gas.

1 La instalación DEBE realizarse de acuerdo con

los códigos locales o, en ausencia de ellos, con el Código de Gas Nacional (National Fuel Gas Code), ANSI Z223.1 (última edición).

2 La línea de suministro de gas debe ser un tubo de

1,27 cm (1/2 pulgada).

3 Si los códigos lo permiten, se puede utilizar un tubo

de metal ﬂ exible para conectar la secadora a la línea de suministro de gas. La tubería DEBE ser de acero inoxidable o de latón plastiﬁ cado.

4 La línea de suministro de gas DEBE tener una

válvula de cierre individual.

5 Se DEBE instalar una derivación N.P.T de 0,32 cm

(1/8 pulgadas) con tapón roscado, que permita conectar un medidor de prueba, inmediatamente después de la conexión de suministro de gas a la secadora, en contracorriente al ﬂ ujo de gas.

6 La secadora DEBE estar desconectada de la tubería

de gas durante cualquier prueba en la que la presión exceda los 3,45 kPa (1/2 psig).

7 La secadora DEBE estar aislada de la tubería de

gas durante cualquier prueba en la que la presión sea igual o inferior a 3,45 kPa (1/2 psig).

Las conexiones del suministro de gas deben cumplir con la norma de conexiones de electrodomésticos a gas, ANSI Z21.24.

REQUISITOS DE INSTALACIÓN

Requisitos del sistema de escape

Utilice solo un conducto de metal ﬂ exible o rígido de 10,2 cm (4 pulgadas) de diámetro (mínimo) y una capucha de ventilación aprobada que tenga uno o más reguladores de tiro que se abran cuando la secadora esté en funcionamiento. Cuando la secadora se detiene, el regulador de tiro se cierra automáticamente para evitar la corriente de aire y el ingreso de insectos y roedores. Para evitar restringir la salida del conducto, mantenga un espacio mínimo de 30,5 cm (12 pulgadas) entre la capucha de ventilación y el suelo, o cualquier otra obstrucción.

ADVERTENCIA

PELIGRO DE INCENDIO

El no seguir estas instrucciones puede producir tiempos de secado excesivos y peligro de incendio.

Los siguientes son requisitos necesarios para el funcionamiento seguro y correcto de su secadora.

Correcto Incorrecto

ADVERTENCIA

PELIGRO DE INCENDIO

No utilice materiales de ventilación de plástico ni de papel de aluminio ﬂ exibles para instalar la secadora de ropa. Por lo general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estas condiciones obstruyen el ﬂ ujo de aire de la secadora y aumentan el riesgo de incendio.

Si su sistema actual está compuesto de un conducto de plástico o papel de aluminio, reemplácelo por un conducto de metal rígido o semirígido. Asegúrese de que el conducto existente no tenga pelusas antes de instalar el conducto de la secadora.

Correcto Incorrecto

REQUISITOS DE INSTALACIÓN

Requisitos del sistema de escape (continuación)

ADVERTENCIA

PELIGRO DE INCENDIO

Una secadora de ropa debe tener ventilación al exterior. No ventile la secadora a una chimenea, pared, techo, ático, pasajes entre pisos ni ningún espacio oculto de la vivienda. Las secadoras de ropa producen pelusa combustible. Si la secadora no tiene ventilación al exterior, algunas pelusas ﬁ nas se expulsarán en el área de lavandería. La acumulación de pelusa en cualquier área de la vivienda puede constituir un peligro sanitario y un riesgo de incendio.

La secadora debe estar conectada a un sistema de escape que termine en el exterior de la vivienda. Inspeccione la abertura de escape al exterior con frecuencia y elimine cualquier acumulación de pelusa en la abertura y en el área que la rodea.

ADVERTENCIA

PELIGRO DE INCENDIO

No permita que materiales combustibles (por • ejemplo: ropa, tapicería/cortinas, papel) entren en contacto con el sistema de escape. La secadora NO DEBE tener escape a una chimenea, una pared, un techo ni ningún espacio cerrado de un ediﬁ cio que pueda acumular pelusa y constituir un peligro de incendio. No bloquee los extremos de escape del sistema de • ventilación, ni utilice tornillos, remaches ni otros sujetadores que se extiendan hacia la parte interna del conducto para ensamblarlo. Es posible que la pelusa quede atrapada en el ﬁ ltro, los tornillos o los remaches, lo que puede obstruir la red de conductos y constituir un peligro de incendio, así como también aumentar los tiempos de secado. En la salida del conducto al exterior, utilice una capucha de ventilación aprobada y selle todas las uniones con cinta de papel aluminio. Todos los accesorios macho para tubos DEBEN instalarse teniendo en cuenta el ﬂ ujo de aire.

ADVERTENCIA

PELIGRO DE INCENDIO

Si se excede la longitud del tubo del conducto o el número de codos permitidos en las tablas de “LONGITUD MÁXIMA”, se pueden acumular pelusas en el sistema de escape. La obstrucción del sistema podría constituir un peligro de incendio, así como aumentar los tiempos de secado.

Cantidad de codos de 90°

Conducto de metal rígido de 10,2 cm (4 pulgadas)

TIPO DE CAPUCHA DE VENTILACIÓN

(recomendada)

4”

(10,2 cm) 0 64 ft. (19.5 m) 14.6 m (48 pies) 1 15.9 m (52 pies) 12.2 m (40 pies) 2 13.5 m (44 pies) 9.8 m (32 pies) 3 9.8 m (32 pies) 7.3 m (24 pies) 4 9.5 m (28 pies) 4.9 m (16 pies)

LONGITUD MÁXIMA

aberturas de

ventilación

2.5”

(6,35 cm)

ADVERTENCIA

PELIGRO DE INCENDIO

No utilice material de ventilación ﬂ exible de plástico • o aluminio. Si va a instalar conductos de ventilación semirrígidos, • no exceda una longitud de 8 pies (2,4 m).

REQUISITOS DE INSTALACIÓN

Requisitos del sistema de escape (continuación)

Instale los accesorios macho en la dirección correcta:

CORRECTO

En instalaciones en las que el sistema de escape no se describa en las tablas, se debe utilizar el siguiente método para determinar si dicho sistema es aceptable:

1 Conecte un manómetro inclinado o digital entre la

secadora y el punto donde el tubo de escape se conecta con la secadora.

2 Coloque el temporizador y la temperatura de

la secadora en la opción Air ﬂ uff - cool down (Esponjado con aire, enfriamiento) y ponga en

marcha la secadora. 3 Lea la medición del manómetro. 4 La contrapresión del sistema NO DEBE ser mayor

que 2,5 cm (1 pulgada) de columna de agua. Si

la contrapresión del sistema es menor que 2,5 cm

(1 pulgada) de columna de agua, el sistema es

aceptable. Si la lectura del manómetro es mayor

que 2,5 cm (1 pulgada) de columna de agua, el

sistema es demasiado restrictivo y la instalación es

inaceptable. Si bien la orientación vertical del sistema de escape es

aceptable, ciertas circunstancias atenuantes podrían afectar el funcionamiento de la secadora:

Sólo se debe utilizar una red de conductos de metal •

rígido.

Si la ventilación se efectúa en forma vertical a •

través del techo, es posible que el sistema de

escape se vea expuesto a ráfagas descendentes

que restringirán la ventilación.

Si el sistema de escape se extiende a través de •

un área que no está aislada, puede producirse

condensación y una acumulación más rápida de

pelusa.

La compresión o los pliegues del sistema de escape •

aumentarán la restricción de la ventilación.

Se debe inspeccionar y limpiar el sistema de •

escape cada 18 meses como mínimo cuando se le

da un uso normal. Cuanto más utilice la secadora,

más a menudo deberá comprobar que el sistema

de escape y la capucha de ventilación funcionan

correctamente.

INCORRECTO

Dirección del escape

El escape direccional se puede lograr mediante la instalación de un codo de ventilación de giro rápido de 90° directamente en la salida de la secadora. Los codos de ventilación de la secadora se encuentran disponibles a través de su distribuidor de repuestos o ferretería local.

Consulte también los REQUISITOS DE DESPEJE en la siguiente página.

NOTA

Utilice un codo de giro rápido de 90° para cumplir con la profundidad mínima de instalación de la secadora independiente.

La ventilación derecho hacia atrás permite la instala-• ción de la secadora a 0” (0 cm) de la pared. La ventilación hacia la derecha con un codo de 90° • permite la instalación de la secadora a 0.75” (2 cm) de la pared. La ventilación hacia abajo con un codo de 90° permi-• te la instalación de la secadora a 0.75” (2 cm) de la pared. La ventilación hacia la izquierda con un adaptador • recto corto y un codo de 90° permite la instalación a

3.75” (9.5 cm) de la pared. La ventilación hacia arriba con un adaptador recto • corto y un codo de 90° permite la instalación a 4” (10.2 cm) de la pared.

Instalación en una casa rodante

REQUISITOS DE INSTALACIÓN

1 La instalación DEBE cumplir con la actual Norma

de Seguridad y Construcción de Casas Rodantes, título 24 CFR, Parte 32-80 (que anteriormente se conocía como la Norma Federal de Seguridad y Construcción de Casas Rodantes [Federal Standard for Mobile Home Construction and Safety], título 24, HUD parte 280) o la Norma CAN/CSAZ240 MH.

2 La secadora DEBE tener evacuación al exterior (no

a la parte de abajo de la casa rodante) mediante conductos metálicos que no admitan combustión. Los conductos metálicos deben tener un diámetro de 10,16 cm (4 pulgadas) y no deben presentar obstrucciones. Se recomiendan los conductos de metal rígido.

3 Si la secadora tiene evacuación a través del piso,

y el área debajo de la casa rodante es cerrada, el

Requisitos de despeje

ADVERTENCIA

PELIGRO DE EXPLOSIÓN

No instale la secadora en el mismo lugar en el que haya o se almacene gasolina u otros productos inﬂ amables. Si la secadora se instala en un garaje, debe estar a una altura mínima de 45,7 cm (18 pulgadas) por encima del suelo. De lo contrario, podría producirse una explosión, un incendio, quemaduras o incluso la muerte.

sistema de evacuación DEBE terminar fuera del espacio cerrado y el extremo debe quedar sujetado ﬁ rmemente a la estructura de la casa rodante.

4 Para obtener información sobre otros requisitos

importantes del sistema de escape, consulte las secciones anteriores de esta guía.

5 Cuando se instale una secadora a gas en una

casa rodante, se debe dejar espacio en el exterior para la salida de aire. Este espacio debe ser por lo menos el doble del área de la salida de escape de la secadora.

6 El técnico de instalación DEBE anclar esta secadora

(1) o secadora sobre pedestal (2) al piso usando un kit de instalación para casas rodantes, pieza número 137067200.

IMPORTANTE

NO INSTALE LA SECADORA: 1 En una zona expuesta a la humedad o a las

condiciones climáticas externas.

2 En un área en la que esté en contacto con

cortinas, telas colgantes o cualquier otra cosa que pueda obstruir el ﬂ ujo de aire de ventilación y combustión.

3 Sobre una alfombra. El piso DEBE ser ﬁ rme con

una pendiente máxima de 2,54 cm (1 pulgada).

REQUISITOS DE INSTALACIÓN

Requisitos de despeje (continuación)

Instalación en un Nicho o Armario

1 Una secadora instalada en un dormitorio, baño,

nicho o armario, DEBE tener ventilación al exterior.

2 No se debe instalar ningún otro artefacto de

combustión en el mismo armario que la secadora a

gas.

3 La secadora necesita espacio a su alrededor para

que la ventilación sea adecuada. NO instale la secadora en un armario con puerta maciza.

4 Ventilación requerida en la puerta del armario: Se

necesita un mínimo de 774,2 cm² (120 pulgadas²)

de abertura, dividido en partes iguales en la parte

superior e inferior de la puerta. Las aberturas

de ventilación deben estar ubicadas a 7,6 cm (3

pulgadas) de la parte superior e inferior de la

puerta. Es necesario que las aberturas de aire no

estén obstruidas al instalar una puerta. Se acepta

una puerta que tenga aberturas de ventilación

distribuidas uniformemente en toda la superﬁ cie.

ESPACIOS MÍNIMOS PARA LA INSTALACIÓN: cm (pulgadas)

LATERALES

PARTE

TRASERA

PARTE

SUPERIOR

PARTE

DELANTERA

Alcôve 0 cm (0”) 0 cm (0”) 0 cm (0”) n/d Sous

le comptoir Placard 0 cm (0”) 0 cm (0”) 0 cm (0”)

0 cm (0”) 0 cm (0”) 0 cm (0”) n/d

2,54 cm (1”)

La ventilación derecho hacia atrás permite la instalación * de la secadora a 0” (0 cm) de la pared.

0”

(0cm)

0”

(0cm)

3”

(7.6cm)

3”

(7.6cm)

puerta del armario

60 sq. in.

(387.1cm²)

60 sq. in.

(387.1cm²)

1”

(2.54cm)

0”

(0cm)

48.25” (122.5cm)* para destapar abra la puerta

secadora independiente

sobre el piso

línea del piso

DIMENSIONES DE LA SECADORA INSTALADA

30.5” (77.5cm)*

al frente de la puerta cerrada

51.25”

(130cm)

36.0”

(91.5cm)

tubería de suministro de gas en la parte trasera de la unidad de gas

1.6”

(4cm)

27.0”

(68.5cm)

suministro eléctrico en la parte trasera de la unidad

altura de la línea central para ventilación trasera

3.7”

(9.5cm)

secadora colocada sobre

pedestal opcional

línea del piso

* Para obtener estas dimensiones mínimas de profundidad, la secadora debe ser ventilada

derecho hacia atrás. Si se usa un codo de giro rápido de 90° (hacia la derecha o hacia abajo en la secadora independiente), se agregan aproximadamente 0.75" (2.0 cm) a la profundidad de instalación. Si se orienta el escape de la secadora independiente o sobre un pedestal hacia arriba, la profundidad de instalación aumentará aproximadamente en 4" (10.2 cm). Si se orienta el escape de la secadora independiente o sobre un pedestal hacia la izquierda, la profundidad de instalación aumentará aproximadamente en 3.75" (9.5 cm). Si se orienta el escape de la secadora sobre un pedestal hacia abajo, la profundidad de instalación aumentará aproximadamente en 2.25" (5.7 cm).

48.25” (122.5cm)* para destapar abra la puerta

30.5” (77.5cm)*

al frente de la puerta cerrada

71.5”

(182cm)

16.9”

(43cm)

3.75”

(9.5cm)

tubería de suministro de gas en la parte trasera de la unidad de gas

13.50”

(34.5cm)

hacia el centro de

la ventilación trasera

(68.5cm)

27.0”

19.0”

(48cm)

suministro eléctrico en la parte trasera de la unidad

altura de la línea central para ventilación trasera

* Para obtener estas dimensiones mínimas de profundidad, la secadora debe ser ventilada derecho hacia atrás. Si se usa un codo de 90° (hacia la derecha),

se agregan aproximadamente 0.75" (2 cm) a la profundidad de instalación. Si se orienta el escape de la secadora instalada sobre la lavadora hacia arriba, la profundidad de instalación aumentará aproximadamente en 4" (10,2 cm). Si se orienta el escape de la secadora instalada sobre la lavadora hacia abajo, la profundidad de instalación aumentará aproximadamente en 2.25" (6.5 cm). Si se orienta el escape de la secadora instalada sobre la lavadora hacia la

izquierda, la profundidad de instalación aumentará aproximadamente en 3.75" (9.5 cm).

37”

(94cm)

39”

(99cm)

INSTRUCCIONES DE INSTALACIÓN

Instalación eléctrica

Los siguientes son requisitos necesarios para la instalación eléctrica segura y correcta de su secadora. El no seguir estas instrucciones puede producir una descarga eléctrica

y/o incendio.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Este electrodoméstico DEBE estar debidamente • conectado a tierra. Si la secadora no está conectada a tierra correctamente, se pueden producir descargas eléctricas. Siga las instrucciones de esta guía para ver cómo se realiza una correcta conexión a tierra. No utilice un cable de extensión con esta secadora. • Algunos cables de extensión no están diseñados para soportar la cantidad de corriente eléctrica que utiliza esta secadora y pueden derretirse, lo que constituye un peligro de descarga eléctrica y/o incendio. Ubique la secadora en un lugar donde el cable de alimentación que compre esté al alcance del receptáculo, permitiendo que el cable quede holgado. Consulte los requisitos de preinstalación de esta guía para ver cuál es el cable de alimentación correcto que se debe comprar.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Debe instalarse, en el cable de alimentación, un • dispositivo de liberación de tensión aprobado por U.L. Si no se coloca un dispositivo de liberación de tensión, el cable podría desenchufarse de la secadora y cortarse por cualquier movimiento, y provocar así una descarga eléctrica. No utilice un receptáculo con cableado de aluminio • para un enchufe y cable de alimentación con cables de cobre (o viceversa). La reacción química que tiene lugar entre el cobre y el aluminio puede causar cortocircuitos eléctricos. El receptáculo y el cableado correcto consiste en un cable de alimentación con alambres de cobre con un receptáculo de cables de cobre.

NOTA

Las secadoras que funcionan con 208 voltios de corriente eléctrica tendrán tiempos de secado más prolongados que las que funcionan con 240 voltios de corriente eléctrica.

Requisitos de conexión a tierra: secadora eléctrica (Estados Unidos)

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Una conexión incorrecta del conductor de conexión a tierra del equipo puede provocar un peligro de descarga eléctrica. Si no está seguro de haber realizado correctamente la conexión a tierra del artefacto, consulte a un electricista autorizado.

Para una secadora conectada a tierra:

1 La secadora DEBE tener conexión a tierra. En el

caso de que la secadora no funcione correctamente o se descomponga, la conexión a tierra reduce el riesgo de descarga eléctrica porque ofrece una trayectoria de menor resistencia para la corriente eléctrica.

2 Después de comprar e instalar un cable de

alimentación triﬁ lar o tetraﬁ lar con un conductor de conexión a tierra, el enchufe DEBE estar conectado

a un receptáculo adecuado con cable de cobre correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

3 NO realice modiﬁ caciones al enchufe que se

proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista caliﬁ cado que instale un tomacorrientes adecuado.

Para una secadora conectada de forma permanente: 1 La secadora DEBE estar conectada a un sistema de

cableado permanente de metal conectado a tierra, o bien se debe colocar un conductor de conexión a tierra con los conductores del circuito y debe estar conectado al terminal de conexión a tierra del equipo o al cable a tierra del artefacto.

INSTRUCCIONES DE INSTALACIÓN

Tom

acorriente con

puesta a tierra

ninguna circunstancia.

No corte, retire ni deshabilite la clavija de conexión a tierra bajo

Cordón eléctrico de 3 clavijas con puesta a tierra

Requisitos de conexión a tierra: secadora eléctrica (Canadá)

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Para una secadora conectada a tierra: 1

La secadora DEBE tener conexión a tierra. En el caso de que la secadora no funcione correctamente o se descomponga, la conexión a tierra reduce el riesgo de descarga eléctrica porque ofrece una trayectoria

de menor resistencia para la corriente eléctrica.

2 Debido a que la secadora está equipada con un

cable de alimentación eléctrica que cuenta con un conductor de conexión a tierra, el enchufe debe estar conectado a un tomacorriente correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

3 NO realice modiﬁ caciones al enchufe que se

proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista caliﬁ cado que instale un tomacorrientes adecuado.

Requisitos de conexión a tierra: secadora a gas (Estados Unidos y Canadá)

1 La secadora está equipada con un enchufe de tres

patas (conexión a tierra) para evitar el peligro de electrocución y debe estar conectada directamente a un receptáculo de enchufe de tres patas que cuente con una conexión a tierra adecuada.

2 El enchufe debe estar conectado a un

tomacorriente correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

3 NO realice modiﬁ caciones al enchufe que se

proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista caliﬁ cado que instale un tomacorrientes adecuado.

Tom

acorriente con

puesta a tierr

No corte, retire ni deshabilite la clavija de conexión a tierra bajo ninguna circunstancia.

Cordón eléctrico de 3 clavijas con puesta a tierra

INSTRUCCIONES DE INSTALACIÓN

Conexión de gas

1 Quite el tapón del tubo de gas en la parte trasera

de la secadora.

IMPORTANTE

NO conecte la secadora al servicio de gas LP sin convertir la válvula de gas. El kit de conversión a gas LP debe ser instalado por un técnico caliﬁ cado.

2 Conecte un tubo aprobado o uno semi-rígido de

1,27 cm (1/2 pulgada) de diámetro interior desde la línea de suministro de gas al tubo de 0,96 cm (3/8 pulgada) ubicado en la parte trasera de la secadora. Utilice un reductor de 1,27 cm a 0,96 cm (1/2 pulgada a 3/8 pulgada) para realizar la conexión. Aplique un sellador para roscas que sea resistente a la acción corrosiva de los gases licuados en todas las conexiones de los tubos.

doble

FLUJO DE GAS

Conector

exible

Conector

doble

Tubo de admisión

en la parte posterior

de la secadora

Válvula

de cierre

manual

Cerrado

Abierto

Todas las conexiones deben estar ajustadas con llave

Conector

3 Abra la válvula de cierre de la línea de suministro

de gas para que el gas ﬂ uya a través de la tubería. Espere unos minutos a que el gas ﬂ uya a través de la línea de suministro de gas.

hacia la secadora

desde el suministro de gas

Válvula de cierre: posición abierta

4 Utilice un manómetro para veriﬁ car que no haya

fugas en el suministro de gas. Si no cuenta con un manómetro, pruebe todas las conexiones aplicando agua jabonosa en estas.

ADVERTENCIA

PELIGRO DE EXPLOSIÓN

NUNCA compruebe si hay fugas de gas con una llama abierta.

IMPORTANTE

La línea de suministro de gas debe estar equipada con una válvula de cierre manual aprobada. Esta válvula debe estar ubicada en la misma habitación que la secadora, en una ubicación que permita la facilidad de apertura y cierre. No bloquee el acceso a la válvula de cierre de gas.

INSTRUCCIONES DE INSTALACIÓN

Connexión

tierra interna

(tornillo VERDE)

Instale aquí un

dispositivo de

liberación de tensión

aprobado por U.L.

Ranura de

recuperación de

tornillos del terminal

Línea 1

(terminal de

LATÓN)

Neutro

(terminal

PLATEADA)

Línea 2

(terminal de

LATÓN)

Tornillo de

cubierto

de acceso

Tablero de terminales

Neutro

(cable central)

30 AMP

NEMA 10-30

¡NO retire la conexión

interna a tierra

en los sistemas trilares!

Terminal

neutro

Conexión eléctrica (fuera de Canadá): triﬁ lar

Receptáculo triﬁ lar

(tipo NEMA 10-30R)

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

El no desconectar el suministro eléctrico antes de realizar cualquier reparación puede ocasionar lesiones personales o incluso la muerte.

Desconecte el suministro eléctrico del tomacorriente.

2 Extraiga el tornillo que sujeta la cubierta de acceso

del bloque terminal que se encuentra en la esquina inferior de la parte trasera de la secadora.

Instale un dispositivo de liberación de tensión aprobado por U.L., de acuerdo con las instrucciones relativas al cable de alimentación/dispositivo de liberación de tensión del fabricante, en el oriﬁ cio de entrada del cable de alimentación debajo del panel de acceso. En este momento, el dispositivo de liberación de tensión debe estar holgadamente en su lugar.

Pase un cable de alimentación aprobado por U.L. DESENCHUFADO, de 30 amp. tipo NEMA 10-30, SRDT a través del dispositivo de liberación de tensión.

5 Conecte el conductor neutro (cable del centro) del

cable de alimentación al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con ﬁ rmeza.

6 Conecte los dos conductores externos restantes

del cable de alimentación a los terminales externos de color LATÓN del bloque terminal. Ajuste los dos tornillos con ﬁ rmeza.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

No forme un ángulo agudo con el cableado/conductor, ni los doble en el punto de conexión.

Si un tornillo del terminal se cae durante la instalación del cable, se puede recuperar en la ranura de recuperación de tornillos del terminal que se encuentra debajo del panel de acceso.

¡NO retire la conexión

en los sistemas trilares!

30 AMP

NEMA 10-30

NOTA

interna a tierra

Neutro

(cable central)

Tornillo de

cubierto

de acceso

Tablero de terminale

Línea 2

(terminal de

LATÓN)

Neutro

(terminal

PLATEADA)

Línea 1

(terminal de

LATÓN)

Connexión

tierra interna

(tornillo VERDE)

Instale aquí un

dispositivo de

liberación de tensión

aprobado por U.L.

Ranura de

recuperación de

tornillos del terminal

Terminal

neutro

7 Siga las pautas del fabricante para sujetar

ﬁ rmemente el dispositivo de liberación de tensión y el cable de alimentación.

8 Vuelva a instalar la cubierta del bloque terminal.

IMPORTANTE

ara mover la secadora desde un sistema tetraﬁ lar e instalarla en un sistema triﬁ lar, mueva la conexión a tierra interna del terminal central nuevamente hacia el tornillo VERDE que se encuentra junto al bloque terminal.

INSTRUCCIONES DE INSTALACIÓN

Connexión

tierra interna

(tornillo VERDE)

Instale aquí un

dispositivo de

liberación de tensión

aprobado por U.L.

Ranura de

recuperación de

tornillos del terminal

Línea 1

(terminal de

LATÓN)

Neutro

(terminal

PLATEADA)

Línea 2

(terminal de

LATÓN)

Tornillo de

cubierto

de acceso

Tablero de terminales

Neutro

(cable BLANCO)

30 AMP

NEMA 14-30

Tierra

(cable VERDE)

Mueva el cable de conexión

interna a tierra (BLANCO) al

terminal del neutro (PLATEADO)

para los sistemas tetralares.

Terminal

neutro

Tornillo VERDE

de conexión

a tierra

Cable de

alimentación

NEGRO o ROJO

Cable de

alimentación

NEGRO o ROJO

Cable VERDE de conexión

a tierra

Cable BLANCO

neutro

Conexión eléctrica (fuera de Canadá): tetraﬁ lar

Receptáculo tetraﬁ lar

(tipo NEMA 14-30R)

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

El no desconectar el suministro eléctrico antes de realizar cualquier reparación puede ocasionar lesiones personales o incluso la muerte.

Desconecte el suministro eléctrico del tomacorriente.

2 Extraiga el tornillo que sujeta la cubierta de acceso

del bloque terminal que se encuentra en la esquina inferior de la parte trasera de la secadora.

Pase un cable de alimentación aprobado por U.L. DESENCHUFADO, de 30 amp. tipo NEMA 14-30, SRDT o ST a través del dispositivo de liberación de tensión.

5 Desconecte el cable interno (BLANCO) de conexión

a tierra que integra el enchufe preformado de la secadora del tornillo de conexión a tierra (VERDE) que está junto al bloque terminal.

6 Conecte el cable de conexión a tierra (VERDE)

del cable de alimentación al gabinete utilizando el tornillo (VERDE) de conexión a tierra. Ajuste el tornillo con ﬁ rmeza.

7 Mueva el cable interno (BLANCO) de conexión

a tierra que integra el enchufe preformado de la secadora al bloque terminal y conéctelo junto con el conductor neutro (BLANCO) del cable de alimentación al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con ﬁ rmeza.

8 Conecte los conductores ROJO y NEGRO del cable

de alimentación a los terminales externos de color LATÓN del bloque terminal. Ajuste los dos tornillos con ﬁ rmeza.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

No forme un ángulo agudo con el cableado/conductor, ni los doble en el punto de conexión.

Siga las pautas del fabricante para sujetar ﬁ rmemente el dispositivo de liberación de tensión y el cable de alimentación.

10 Vuelva a instalar la cubierta del bloque terminal.

Neutro

(cable BLANCO)

Tornillo de

cubierto

de acceso

Tablero de terminale

Línea 2

(terminal de

LATÓN)

Neutro

(terminal

PLATEADA)

Línea 1

(terminal de

LATÓN)

Connexión

tierra interna

(tornillo VERDE)

Instale aquí un

dispositivo de

liberación de tensión

aprobado por U.L.

Ranura de

recuperación de

tornillos del terminal

30 AMP

NEMA 14-30

NOTA

Tierra

(cable VERDE)

Si un tornillo del terminal se cae durante la instalación del cable, se puede recuperar en la ranura de recuperación de tornillos del terminal que se encuentra debajo del panel de acceso.

Mueva el cable de conexión

interna a tierra (BLANCO) al

terminal del neutro (PLATEADO)

para los sistemas tetralares.

Tornillo VERDE

de conexión

a tierra

Cable VERDE

de conexión

a tierra

Cable de

alimentación

NEGRO o ROJO

Terminal

neutro

Cable BLANCO

neutro

Cable de

alimentación

NEGRO o ROJO

INSTRUCCIONES DE INSTALACIÓN

Tom

acorriente con

puesta a tierra

ninguna circunstancia.

No corte, retire ni deshabilite la clavija de conexión a tierra bajo

Cordón eléctrico de 3 clavijas con puesta a tierra

Instalación general

1 Conecte el tubo de escape al sistema de escape

exterior (consulte las páginas 26 a 28). Se recomienda usar una abrazadera (pieza A) de 4” (10,2 cm) para conectar las secadora al sistema de ventilación de escape. Utilice cinta de papel de aluminio para sellar las demás uniones.

Deslice la secadora a su posición ﬁ nal cuidadosamente. Ajuste una o varias de las patas de la secadora hasta que se encuentre ﬁ rme sobre las cuatro patas. Coloque un nivel en la parte superior de la secadora. La secadora DEBE estar nivelada y ﬁ rme sobre las cuatro patas. Presione las distintas esquinas para asegurarse de que la secadora está estabilizada. Retire y deseche la cinta de la puerta.

IMPORTANTE

Revise la caja del interruptor automático/fusibles para asegurarse de que la electricidad esté desconectada antes de conectar el cable de alimentación al tomacorriente.

Conecte el cable de alimentación a un tomacorriente con conexión a tierra.

4 Conecte la electricidad desde la caja del interruptor

automático/fusibles.

Consulte la Guía de uso y cuidado que se proporciona con la secadora. Dicha guía contiene información útil y valiosa que le ahorrará tiempo y dinero.

6 Si tiene alguna pregunta durante el funcionamiento

inicial, repase la “Lista de control para evitar el servicio técnico” de su Guía de uso y cuidado antes de llamar al servicio técnico.

7 Guarde estas instrucciones cerca de la secadora

para referencia futura.

NOTA

Dentro de la consola de la secadora, encontrará una hoja de información técnica y un diagrama de cableado.

Tom

acorriente con

puesta a tierr

No corte, retire ni deshabilite la clavija de conexión a tierra bajo ninguna circunstancia.

Cordón eléctrico de 3 clavijas con puesta a tierra

INVERSIÓN DE LA PUERTA

Ilustración 1

Abra la Puerta y quite los 4 tapones de enfrente a 1 donde se encuentra la bisagra. Conserve todas las piezas para utilizarlas posteriormente, a menos que se especiﬁ que lo contrario. (Ilustración 1)

Ilustración 2

Aﬂ oje los cuatro (4) tornillos que sujetan la bisagra al 2 Panel Frontal. ( quite solo uno de los tornillos. Luego quite los dos restantes, mientras sujeta la puerta ﬁ rmemente, para evitar que caiga y cause un dan~o a la bisagra, al Panel o a la Puerta. Despues de aﬂ ojar los tornillos restantes, proceda a quitarlos completamente.

Ilustración

2) Para mejores resultados,

Ilustración 4

Quite dos (2) tornillos de la manija y dos (2) tapones 5 de la Puerta; teniendo cuidado de no rayar la pintura de la Puerta. (

Ilustración 5

Retire la manija lejos del ensamble de la puerta. 6 (Ilustración 5).

Ilustración

4).

Ilustración 3

Coloque la Puerta, con el lado de la bisagra hacia 3 abajo, sobre una toalla o colchoneta, para evitar que se raye. Quite los cuatro (4) tornillos restantes entre la bisagra y la puerta. (Ilustración 3).

Quite cuatro (4) tornillos del lado contrario de la 4 puerta, donde estaba montada la bisagra.

Ilustración 6

Separe la puerta externa del ensamble interno de la 7 puerta con un cuchillo o con un destornillador plano. (

Ilustración

6).

Ilustración 7

INVERSIÓN DE LA PUERTA

Quite el tornillo que ﬁ ja la lente. (8

Desuniendo varias de las lengüetas de retención y retire 9 la lente lejos del anillo de transición. (Ilustración 8)

Ilustración

Ilustración 8

Ilustración 11

Vuelva a instalar la Puerta externa al ensamble interno 12 de la puerta. (

Instale cuatro tornillos que ﬁ jan la bisagra al ensamble 13 de la Puerta en la nueva localización, asegurase de colocar la bisagra en la orientación correcta.

Instale cuatro tornillos en los agujeros que sujetaban la 14 bisagra.

Quite la contra y deseche.15 Quite el tapón cuadrado y reinstálese en el agujero 16

donde estaba la contra. Instale la contra (mismo que se proporciona en la bolsa 17

de la Literatura) en el agujero cuadrado, en donde quito el tapón.

Ilustración

11)

Ilustración 9

Quite dos (2) tapones del anillo de transición y 10 reinstálese en lado anterior de la manija. (Ilustraciones 9 and 10)

Vuelva a montar la lente al anillo de transición con los 11 agujeros para instalar la manija en el lado derecho del montaje de la puerta. Para el ajuste apropiado asegure que las lengüetas de retención en el anillo de transición están encima de la lente.

Ilustración 10

Ilustración 12

Re-instale la manija de la Puerta, haciendo pasar 18 los pernos de montaje de la misma, a traves de los agujeros en el vidrio y anillo y colocando tornillos a traves del panel interior de la Puerta y apretándolos en los pernos de la manija. (

Tomando la puerta ﬁ rmemente de la parte superior, 19 coloquela cerca del hueco y asegurese de alinear el agujero superior de la bisagra con el agujero superior del Panel Frontal. Una vez que inicia el ensamble del primer tornillo, coloque el segundo en el inferior de la bisagra. Cuando ambos esten apretados, instale los otros dos tornillos.

Instale cuatro tapones en los agujeros del Panel 20 Frontal, donde estaban colocadas las bisagras originalmente.

Ilustración

12)

ACCESORIOS

26.5”

(67 cm)

15.0”

(38 cm)

27.0”

(68.5 cm)

PEDESTAL DE ALMACENAMIENTO CONCORDANTE*

Pedestal de color blanco - P/N CFPWD15W Pedestal de color azul - P/N CFPWD15N Pedestal de color rojo - P/N CFPWD15R Pedestal de color plateada - P/N CFPWD15A Pedestal de color negra - P/N CFPWD15B

Un accesorio de pedestal de almacenamiento, especialmente diseñado para esta su uso. Dicho pedestal agregará aproximadamente 38,1 cm (15 pulgadas) a la altura de su unidad para una altura total de 134,62 cm (53 pulgadas).

KIT DE SECADORA PARA CENTRO DE LAVADO

Dependiendo del modelo que haya comprado, es posible que esta secadora incluya un kit para instalarla sobre la lavadora correspondiente. Si el modelo que adquirió no incluye un kit de instalación sobre la lavadora o desea un kit diferente, puede pedir uno.

KIT DE CONVERSIÓN A GAS LP

Las secadoras a gas diseñadas para el uso en lugares con suministro de LP requieren utilizar un kit de conversión antes de la instalación.

KIT DE INSTALACIÓN EN UNA CASA RODANTE

Pieza No.. 137067200

La instalación en una casa rodante requiere utilizar el KIT DE INSTALACIÓN EN UNA CASA RODANTE.

secadora

*Es posible que hayan otros colores disponibles. Póngase en contacto con el distribuidor donde adquirió la secadora.

Pieza No.. 134700600

Pieza No.. PCK4200

, se puede utilizar para elevar la secadora y facilitar

PRECAUCIÓN

El no utilizar accesorios fabricados (o aprobados) por el fabricante puede ocasionar lesiones personales, daños a la propiedad o daños a la secadora.

27.0”

(68.5 cm)

15.0”

(38 cm)

26.5”

(67 cm)

REJILLA DE SECADO

Pieza No.. 1370067300

Dependiendo del modelo que haya comprado, es posible que esta secadora incluya una rejilla de secado. Si el modelo que adquirió no incluye una rejilla de secado o desea una rejilla adicional, puede pedir una.

LLAVE UNIVERSAL PARA ELECTRODOMÉSTICOS

Pieza No.. 137019200

También puede pedir una LLAVE UNIVERSAL PARA ELECTRODOMÉSTICOS para ayudarlo a ajustar las patas de las secadoras, lavadoras o pedestales.

MARCADORES DE PINTURA DE RETOQUE*

Marcador de retoque de pintura blanca - Pieza Nº 5304468812 Marcador de retoque de pintura rojo - Pieza Nº 5304471227 Marcador de retoque de pintura azul - Pieza Nº 5304471229 Marcador de retoque de pintura plateada - Pieza Nº 5304471228 Marcador de retoque de pintura negra - Pieza Nº 5304458932

*Es posible que hayan otros colores disponibles. Póngase en contacto con el distribuidor donde adquirió la secadora.

Piezas de repuesto:

Si su secadora necesita piezas de repuesto, comuníquese con el sitio donde la adquirió, o consulte la Guía de uso y cuidado para obtener más información.

ADVERTENCIA

Cuando se reparen los controles, rotule todos los cables antes de desconectarlos. Los errores de cableado pueden producir un funcionamiento incorrecto y peligroso. Veriﬁ que que el funcionamiento es correcto después de realizar las reparaciones.

PELIGRO DE DESCARGA ELÉCTRICA

Frigidaire Affinity FAQE7071L, Affinity FAQG7071L, FRQE7000L, FRQG7000L, FRQE7000LW Installation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
