PRE-INSTALLATION REQUIREMENTS

Tools and Materials Required for Installation:

1. Phillips head screwdriver.

2. Channel-lock adjustable pliers.

3. Carpenter's level.

4. Flat or straight blade screwdriver.

5. Duct tape.

6. Rigid or flexible metal 4 inch (10.2 cm) duct.

7. Vent hood.

8. Pipe thread sealer (Gas).

9. Plastic knife.

ELECTRICAL REQUIREMENTS

i ELECTRIC Dryer

CIRCUIT - Individual 30 amp. branch circuit fused with 30 amp. time delay

fuses or circuit breaker.

Use separately fused circuits for washers and dryers, and DO NOT operate

a washer and a dryer on the same circuit.

POWER SUPPLY - 3 wire or 4-wire, 240 volt, single phase, 60 Hz,Alternating

Current.

POWER SUPPLY CORD KIT - The dryer MUST employ a S-conductor power
supply cord NEMA 10-30 type SRDTrated at 240 volt AC minimum, 30 amp.,
with S open end spade lug connectors with upturned ends or closed loop
connectors and marked for use with clothes dryers.

WARNING - Risk of Shock. Appliance grounded to neutral conductor

through a link. Grounding through the neutral link is prohibited for (I)

New branch circuit installations (2) mobile homes; (;3)recreational vehicles;

and (4) areas where local codes do not permit grounding through the

neutral, (1) disconnect the link from the neutral, (2) use grounding terminal

or lead to ground appliance in accordance with local codes and (;3) connect

neutral terminal or lead to branch circuit neutral in usual manner (if the
appliance is to be connected by means of a cord kit, use 4-conductor cord
for this purpose). USE COPPER CONDUCTOR ONLY. The dryer MUST
employ a 4-conductor power supply cord NEMA 14-30 type SRDT or ST (as

required) rated at 240 volt AC minimum, 30 amp., with 4 open end spade

lug connectors with upturned ends or closed loop connectors and marked
for use with clothes dryers. See ELECTRICALCONNECTIONS FOR A 4-WIRE

SYSTEM.
(Canada - 4-wire power supply cord is installed on dryer.)

OUTLET RECEPTACLE - NEMA 10-30R receptacle to be located so the

power supply cord is accessible when the dryer is in the instalbd position.
(Canada - NEMA 14-30R receptacle.)

EXHAUST SYSTEM REQUIREMENTS

Use only 4 inch (10.2 cra) diameter (minimum) rigid or flexible metal duct and
approved vent hood which has a swing-out damper(s) that open when the
dryer is in operation. When the dryer stops, the dampers automatically close
to prevent drafts and the entrance of insects and rodents. Toavoid restricting
the outlet, maintain a minimum of 12 inches (;30.5 cm) clearance between
the vent hood and the ground or any other obstruction.

and safe operation of your dryer. Failure to follow these instructions

can create excessive drying times and fire hazards.

Excessive lint can build up inside exhaust system and create a fire hazard and
restrict air flow. Restricted air flow will increase dryer times. If present

system is made up of plastic duct or metal foil duct, replace it with a rigid or
flexible metal duct. Ensure the present duct is free of any lint prior to

installing dryer duct.

rrf_[nn_ - Risk of Fire - A clothes dryer produces combustible lint. If

the dryer is not exhausted outdoors some fine lint will be expelled into the
laundry area. An accumulation of lint in any area of the home can create a

health and fire hazard. The dryer must be connected to an exhaust
outdoors. Regularly inspect the outdoor exhaust opening and remove

any accumulation of lint around the outdoor exhaust opening and in the
surrounding area.

clothing, draperies/curtains, paper) to come in contact with exhaust

system. The dryer MUSTNOT be exhausted into a chimney, a wall, a ceiling,

or any concealed space of a building which carl accumulate lint, resulting in
a fire hazard.

allowed in the "MAXIMUM LENGTH" charts carl cause an accumuBtion
of lint in the exhaust system. Plugging the system could create a fire hazard,

as well as increase drying times.

nor use any screws or rivets to assemble the exhaust system. Lint can
become caught in the screen, on the screws or rivets, clogging the duct work
and creating a fire hazard as well as increasing drying times. Use an approved
vent hood to terminate the duct outdoors, and seal all joints with duct tape.
All male duct pipe fittings MUST be installed downstream with the flow of

air.

gasoline or other flammables are kept or stored. If the dryer is installed
in a garage, it must be a minimum of 18 inches (45.7 cm) above the floor.
Failure to do so can result in death, explosion, fire or burns.

Number (Preferred)

of Louvered

The following are specific requirements for proper

Do not use plastic flexible duct to exhaust the dryer.

your

Do not allow combustible materials (for example:

Exceeding the length of duct pipe or number of elbows

Do not screen the exhaust ends of the vent system,

Explosion hazard. Do not install the dryer where

MAXIMUM LENGTH

of 4" (10.2 cm) Dia. Ri_lid Metal Duct

VENT HOOD TYPE

NEMA 10-30R NEMA 14-30R

i GAS Dryer i

CIRCUIT- Individual 15 amp. branch circuit fused with a 15 amp. maximum

time delay fuse or circuit breaker.

POWER SUPPLY- 3 wire, 120 volt single phase, 60 Hz, Alternating Current.

POWER SUPPLY CORD - The dryer is equipped with a 120 volt 3-wire

power cord.

NOTE: Do not under any
circumstances remove

grounding prong from
plug.

_ROUNDING PRONG

0 60 ft. (18.28 m) 48 ft.(14.63 m)

(10.2 cm) (6.35 cm)

1 52 ft. (15.84 m) 40 ft.(12.19 m)
2 44 ft. (13.41 m) 32 ft. (9.75 m)
3 32 ft. (9.75 m) 24 ft. (7.31 m)
4 28 ft. (8.53 m) 16 ft. (4.87 m)

MAXIMUM LENGTH

Number of 4" (10.2 cm) Dia. Flexible Metal Duct

of VENT HOOD TYPE

90° (Preferred)

Louvered

0 30 ft. (9.14 m) 18 ft. (5.49 m)
1 22 ft. (6.71 m) 14 ft. (4.27 m)

2 14 ft. (4.27 m) 10 ft. (3.05 m)
3 NOT RECOMMENDED

_NCORRECT

7. The dryer MUST be isolated from the gas supply piping system during
any pressure testing of the gas supply piping system at test pressures
equal to or less than

1/2 psig (:3.45 kPa).

INSTALLMALEFITTINGSINCORRECTDIRECTION

Ininstallationswheretheexhaustsystemisnotdescribedinthecharts,the
followingmethodmustbeusedtodetermineiftheexhaustsystemisac-
ceptable:

1.Connect an inclined or digital manometer between the dryer and the

point the exhaust connects to the dryer.

2. Set the dryer timer and temperature to air fluff (cool down) and start
the dryer.

3. Read the measurement on the manometer.

4. The system back pressure MUST NOT be higher than 0.TB inches of
water column. If the system back pressure is less than 0.7B inches

of water column, the system is acceptable. If the manometer reading
is higher than 0.75 inches of water column, the system is too
restrictive and the installation is unacceptable.

Although vertical orientation of the exhaust system is acceptable, certain
extenuating circumstances could affect the performance of the dryer:

, Only the rigid metal duct work should be used.

Venting vertical through a roof may expose the exhaust system

to down drafts causing an increase in vent restriction.
Running the exhaust system through an uninsulated area may

cause condensation and faster accumulation of lint.
Compression or crimping of the exhaust system will cause an

increase in vent restriction.

The exhaust system should be inspected and cleaned a minimum of every

18 months witt_ normal usage. The more the dryer is used, the more often

you should check the exhaust system and vent hood for proper operation.

EXHAUST DIRECTION

All dryers shipped from the factory are set up for rear exhausting. Howevel;
on electric dryers, exhausting can be to the right or left side of the cabinet
or the bottom of the dryer. On gas dryers, exhausting can be to the right
side of the cabinet or the bottom of the dryer. Directional exhausting can be
accomplished by installing Exhaust Kit, P/N 131456800, available through
your parts distributor. Follow the instructions supplied with the kit.

EXHAUST DUCT LOCATING DIMENSIONS

LOCATION OF YOUR DRYER

DO NOT INSTALL YOUR DRYER:

1. In an area exposed to dripping water or outside weather conditions.

2. In an area where itwill come in contact with curtains, drapes, or anything
that will obstruct the flow of combustion and ventilation air.

3. On carpet. Floor MUST be solid with a maximum slope of 1 inch (2.54

cm).

INSTALLATION IN RECESS OR CLOSET

1. A dryer installed in a bedroom, bathroom, recess or closet, MUST be
exhausted outdoors.

2. No other fuel burning appliance shall be installed in the same closet as
the Gas dryer.

3. Your dryer needs the space around it for proper ventilation.

DO NOT install your dryer in a closet with a solid door.

4. A minimum of 120 square inches (774.2 square cm) of opening, equally
divided at the top and bottom of the door, is required. Air openings are

required to be unobstructed when a door is installed. A Iouvered door

with equivalent air openings for the full length of the door is acceptable.

MINIMUM INSTALLATION CLEARANCES - Inches (cm)

Alcove 0 (0 cm) 0 (0 cm) 0 (0 cm)
Closet 0 (0 cm) 0 (0 cm) 0 (0 cm) 1 (2.S4 cm)
Closet door ventilation required: 2 Iouvered openings each 60 square inches
(387 square centimeters) -- 3 inches (7.6 cm) from bottom and top of door.

This dryer MUST be exhausted outdoors.

5. The following illustrations show minimum clearance dimensions for proper

SIDES REAR TOP FRONT

operation in a recess or closet installation.

IB

(ocm)

II

1" (2. 54 cm) _ii'_ 0" (0 cm)

0" (0 cm)

u

iI F

iii

_ ill

SAME AS OTHER SIDE

GAS SUPPLY REQUIREMENTS

_Replace copper connecting pipe that is not

plastic-coated. Stainless steel or plastic-coated brass MUST be
used.

1. Installation MUST conform with local codes, or in the absence of
local codes, wittq the National Fuel Gas Code, ANSI Z223.1 (latest

edition).

2. Ttqe gas supply line should be of 1/2 inch (1.27 cm) pipe.

3. If codes allow, flexible metal tubing may be used to connect your
dryer to ttqe gas supply line. The tubing MUST be constructed of

stainless steel or plastic-coated brass.

4. The gas supply line MUST have an individual shutoff valve.

5. A 1/8 inch (0.32 cm) N.P.T.plugged tapping, accessible for test
gauge connection, MUST be installed immediately upstream of ttqe

gas supply connection to the dryer.

6. Tt_e dryer MUST be disconnected from the gas supply piping
system during any pressure testing of tt_e gas supply piping system

at test pressures in excess of 1/2 psig (:3.45 kPa).

....... iii

CLOSET DOOR

3

23¾"

(60.33)

inches (cm)

To front of cabinet

28.25"(71.76)
To clear kobs

28.75"(73.03)
To clear door

29.5"(74.93)

To clear open door
53"(134.62)

25/8"

(6.67)

Dryer Installation Dimensions

Free-Standing & Under Counter

Electrical supply
on rear of unit

J

/

13½"

(34.29) 23/8"

and base
exhausts

To rear (6.0 t

_

pipe on rear
of unit

4

Gas s_y

(68.58)

223/4''

(57.79)

24318"

(61,91)

27"

5,875"(14.93)
To base

exhaust

4,375"(11.12)
To side

exhausts

5.0"(12.7) 5 t_

Center line

, height f....... (12.70)

I right, left vent -- _--

t__15/8"

(4.13)

29¾"

175.57)

(68.58)

Stacked Dryer instaflation Dimensions

T

72.00"

(172.88)

Gas

supply
pipe on

rear of
unit

I

2.375"
(6.03)

(34.29) _

.©

27 _

27"

(68.58)

--l--l-- --

\

A

35 _

[88.9o)

34,_

86._6)

2.25"

(5.72)

Electrica!

supply on

rear of

_ unit

/

\

inches (cm)

41.00"

(97.16)

Center line
i height for
i rear, right,

; left vents

4

38.25"

(97.16)

t r _ .......... ,

MOBILE HOME INSTALLATION

UNPACKING

1. Dryer MUST be exhausted outside (outdoors, not beneath the
mobile home) using metal ducting that will not support

combustion. Metal ducting must be 4 inches (10.16 cm) in
diameter with no obstructions. Rigid metal duct is preferred.

2. If dryer is exhausted through the floor and area beneath the
mobile home is enclosed, the exhaust system MUST terminate

outside the enclosure with the termination securely fastened
to the mobile home structure.

3. When installing a gas dryer into a mobile home, a provision
must be made for outside make up air. This provision is to be
not less than twice the area of the dryer exhaust outlet.

4. This dryer MUST be fastened to the floor. Mobile Home
Installation Kit No. 346764 is available from your dealer.

5. Refer to pages 2 and 3 for other important venting
requirements.

6. Installation MUST conform to current Manufactured Home

Construction & Safety Standard (which is a Federal Regulation
Title 24 CFR-Part 32-80) or when such standard is not applicable,

with American National Standard for Mobile Homes.

The dryer is designed under ANSI Z 21.5.1 or

ANSI/UL2158 - CAN/CSA C22.2 (latest editions) for HOME USE
only.

1. Using a rug, blanket or a piece of cardboard packing to protect
the floor, carefully lay the dryer on its left side and remove the

foam shipping base.

2. Return the dryer to an upright position.

FOAM
SHIPPING

_ING

: ¸¸¸DO

ii i

Correct

DON'T

Incorrect

DRYER DOOR REVERSAL INSTRUCTIONS

Be sure to wear gloves while reversing the door assembly.

You will need a square drive screw- driver, a Phillips head

screwdriver and pliers.

1. Open the dryer door.

2. Remove the two screws that secure the door hinge to the front
panet. Remove the bottom screw first. Support the door
assembly firmly before removing the top screw.

7. Remove the two hinge attachment screws, one square plug, two
round plugs and one metal strike from the inner door.

3,

Hold the door near the top and bottom and lift to remove the door.

4.

Place door assembly face down on a padded, flat surface.

5.

Pull out the two round plugs and slide the rectangular plug up and out
of the front panel. Use care to avoid scratching the surface or

damaging the plugs. Reinstall the plugs in Step 9.

6,

Remove the five longer screws (I through 5) and the two shorter
screws (6 and 7) that attach the inner door to the outer door. Do not
remove any other screws at this time. Separate the inner door

from the outer door.

attacN

plug

screw

8. Rotate the hinge and reattach it to the opposite side of the inner door.

9. Dispose of the old metal strike and install the new strike (included in the

literature pack) in the opposite side of the inner door. Reinstall the
round plugs and square plug in the holes left by the hinge and hinge

screws.

10. Remove the hinge cutout plug. Rotate it and install it on the opposite
side of the outer door.

11. Reattach the inner door to the outer door using the seven screws
removed in Step 6.

12. Holding the door at the top and bottom, insert the hinge post in the "T"
slot in the front panel and lower to align the screw holes. While

supporting the door, install the two screws removed in Step 2.

Install the top screw first.

I3. Close the door.

ELECTRICAL INSTALLATION

1 ELECTRICDryer I[

The following are specific requirements for proper and

safe electrical installation of your dryer. Failure to follow these

instructions can create electrical shock and/or a fire hazard.

This appliance MUST be properly grounded. Electrical

shock and/or fire can result if the dryer is not properly grounded. Follow the
instructions in this manual for proper grounding.

Do not use an extension cord with this dryer. Some
extension cords are not designed to withstand the amounts of electrical
current this dryer utilizes and can melt, creating electrical shock and/or fire

hazard. Locate the dryer within reach of the receptacle for the length
power cord to be purchased, allowing some slack in the cord. Refer to the

pre-insta%tion requirements in this manual for the proper power cord to be
purchased.

A U.L. approved strain relief must be installed on to power

cord. If the strain relief is not attached, the cord can be pulled out of the

dryer and can be cut by any movement of the cord, resulting in electrical
shock.

Do not use an aluminum wired receptacle with a copper
wired power cord and plug (or vice versa). A chemical reaction occurs
between copper and aluminum and can cause electrical shorts. The proper
wiring and receptacle is a copper wired power cord with a copper
wired receptacle.
NOTE: Dryers operating on 208 volt power supply will have longer

drying times than operating on 240 volt power supply.

GROUNDING REQUIREMENTS

NON-CANADIAN ELECTR/C Dr er

Improper connection of the equipment grounding conductor
can result in a risk of electrical shock. Check with a licensed electrician if you
are in doubt as to whether the appliance is properly grounded.

For a grounded, cord-connected dryer:

1. The dryer MUST be grounded. In the event of a malfunction or
breakdown, grounding will reduce the risk of electrical shock by a path

of least resistance for electrical current.

2. If your dryer is equipped with a power supply cord having an equipment-
grounding conductor and a grounding plug, the plug MUST be plugged

into an appropriate, copper wired receptacle that is properly installed

and grounded in accordance with all local codes and ordinances. If in
doubt, call a licensed electrician. Do not modify plug provided with

the appflance.

For a permanently connected dryer:

1. The dryer MUST be connected to a grounded metal, permanent wiring
system; or an equipment grounding conductor must be run with the
circuit conductors and connected to the equipment-grounding terminal
or lead on the appliance.

ALL GAS Dryers

This dryer isequipped with athree-prong (grounding) plug for your protection
against shock hazard and should be plugged directly into a properly grounded

three-prong receptacle. Do not cut or remove the grounding prong from this
plug.

ELECTRICAL CONNECTIONSFOR 3-WIRE SYSTEM

NON-CANADIAN ELECTRIC Dryer ]

1. Remove the screws securing the terminal block access cover and the
strain relief mounting bracket located on the back of the dryer upper

corner.

2.

Install a U.L. approved strain relief into the power cord entry hole of the
mounting bracket. Finger tighten the nut only at this time.

3.

Thread a U.L approved 30 amp. power cord, NEMA 10-30 type SRDT,
through the strain relief.

4.

Attach the power cord neutral (center wire) conductor to the silver
colored center terminal on the terminal block. Tighten the screw securely.

5.

Attach the remaining two power cord outer conductors to the outer
brass colored terminals on the terminal block. Tighten both screws
securely.

at connections.

Reattach the strain relief mounting bracket to the back of the dryer
with two screws. Tighten screws securely.

GREEN
SCREW

NEUTRAL

GROUND

WIRE

Do not make a sharp bend or crimp wiring/conductor

SILVER

TERMINAL

TO THESE

NUT

4READS

Canadian ELECTRIC Dryer

jj_r_jj_ improper connection of the equipment grounding conductor
can result in a risk of electrical shock. Check with a licensed electrician if you

are in doubt as to whether the appliance is properly grounded.

For a grounded, cord-connected dryer:

1. The dryer must be grounded. In the event of a malfunction or breakdown,
grounding will reduce the risk of electrical shock by a path of least

resistance for electrical current.

2. Since your dryer is equipped with a power supply cord having an
equipment-grounding conductor and a grounding plug, the plug must

be plugged into an appropriate outlet that is properly installed and
grounded in accordance with all local codes and ordinances, if in doubt,

call a licensed electrician. Do not modify plug provided with the

appliance.

BRACKET POWER CORD

7. Tighten the screws securing the cord restraint firmly against the power
cord.

8. Tighten the strain relief nut securely so the strain relief does not turn.

9. Reinstall the terminal block cover.

ELECTRICAL CONNECTIONS FOR 4-WIRE SYSTEM

NON-CANAD/AN ELECTR/C Dryer

1. Remove the screws securing tile terminal block access cover and
the strain relief mounting bracket located on the back of the dryer
upper corner.

2. Install a U.L. approved strain relief in the entry hole of the mounting

bracket. Finger tighten the nut only at this time.

VALVE OPEN / GAS FLOW POSITION

4. Test all connections by brushing on a soapy water solution. NEVER test
for gas leaks with an open flame.

3. Remove the ground wire from the green ground screw located
above the terminal block.

GREEN WIRE
SCREW / TERMINAL

GROUND WHITE TO THESE

WIRE

GREEN POWER CORD

SILVERTERMINAL

p :_BLO¢IK

/"_ BLA¢IK TIGHTEN

STRAIN /

RELIEF ",J'_ / /

MOUNT1NG_ X //J"_"

NUT

NUT _HREADS

BRAC E\I'--

POWER z,_. "_.

CORD [i-P \ "

Thread a U.L approved 30 amp power cord, NEMA 14-30 type ST or

SRDTthrough the strain relief.

CONDUCTOR _.. 'II _ TYPICAL 4 BLACK

TYPI¢IAL 4 _(I/_I ¢_WHITE

30 AMP NEMA 14-30 TYPE SRDT OR ST _4_GREEN

Attach the green power cord ground wire to the cabinet with the
green ground screw.

Attach the white (neutral) power cord conductor from the power
cord and the neutral ground wire from the dryer harness to the
silver-colored center terminal on the terminal block. Tighten the
screw securely.

Attach the red and black power cord conductors to the outer

brass-colored terminals on the terminal block.

Do not make a sharp bend or crimp wirin_conductor

at the connections.

8. Tighten the screws securing the cord restraint firmly against the
power cord.

9. Tighten the strain relief nut securely so the strain relief does not

turn.

10. Reinstall the terminal block access cover.

GAS CONNECTION

Remove the shipping cap from gas pipe at the rear of the dryer.

NOTE; DO NOT connect the dryer to L.R gas service without
converting the gas valve. An L.R conversion kit must be installed

by a qualified gas technician.

Connect a 1/2 inch (1.27 cm) I.D. semi-rigid or approved pipe from

gas supply line to the 3/8 inch (0.96 cm) pipe located on the back

of the dryer (see pages 6 and 7). Use a 1/2 inch to 3/8 inch (1.27

cm to 0.96 cm) reducer for a connection. Apply an approved
thread sealer that is resistant to the corrosive action of liquefied
gases on all pipe connections.

_t_ED

GENERAL INSTALLATION

1. Connect the exhaust duct to outside exhaust system {see pages 2
and 3). Use duct tape to seal all joints.

With the dryer in its final position, adjust one or more of the legs

until the dryer isresting solid on all four legs. Place a level on top

of the dryer. The dryer MUST be level and resting sofid on all

four legs.

3. Plug the power cord into a grounded outlet. NOTE: Check to
ensure the power is off at circuit breaker/fuse box before plugging
the power cord into the outlet.

Turn on the power at the circuit breaker/fuse box.

dryer area is clear and free from combustible materials,
gasoline, and other flammable vapors. Also see that
nothing (such as boxes, clothing, etc.) obstructs the flow

of combustion and ventilation air.

Run the dryer through a cycle check for proper operation.
NOTE: On gas dryers, before the burner will light, it is necessary
for the gas line to be bled of air. If the burner does not light within
45 seconds the first time the dryer is turned on, the safety switch
will shut the burner off. If this happens, turn the timer to "OFF" and
wait 5 minutes before making another attempt to light.

6. If your dryer does not operate, please review the "Avoid Service
Checklist" located in your Use and Care Guide before calling for

service.

Place these instructions in a location near the dryer for future
reference.

NOTE: A wiring diagram/tech sheet is in an envelope attached to

Pedestal
A pedestal accessory, Model No. APWD15W (White), APWD15GB

(Glacier Blue), APWD15P (Platinum) and APWD15E (Black), specifically

designed for this dryer may be used when elevating tile dryer for ease of
use. Failure to use accessories certified by the manufacturer could result
in personal injury, property damage or damage to the dryer.

Before operating the dryer, make sure the

the inside side panel of the dryer by the blower housing.

REPLA CEMENT PARTS

If replacements parts are needed for your dryer, contact the source
where you purchased your dryer, call 1-800-944-9044, or visit our website,
www.frigidaire.com, for the Frigidaire Company Authorized Parts

Distributor nearest you.

Label all wires prior to disconnection when servicing controls.

Wiring errors can cause improper and dangerous operation. Verify proper
operation after servicing.

Destroy the carton and plastic bags after the dryer is

unpacked. Children might use them for play. Cartons covered with rugs,
bedspreads, or plastic sheets can become airtight chambers causing

suffocation. Place all materials in a garbage container or make materials
inaccessible to children.

The instructions in this manual and all other literature included

with this dryer are not meant to cover every possible condition and situation
that may occur. Good safe practice and caution MUST be applied when
installing, operating and maintaining any appliance.

3. Open the shutoff valve in the gassupply line to allow gas to flow
through the pipe.

8

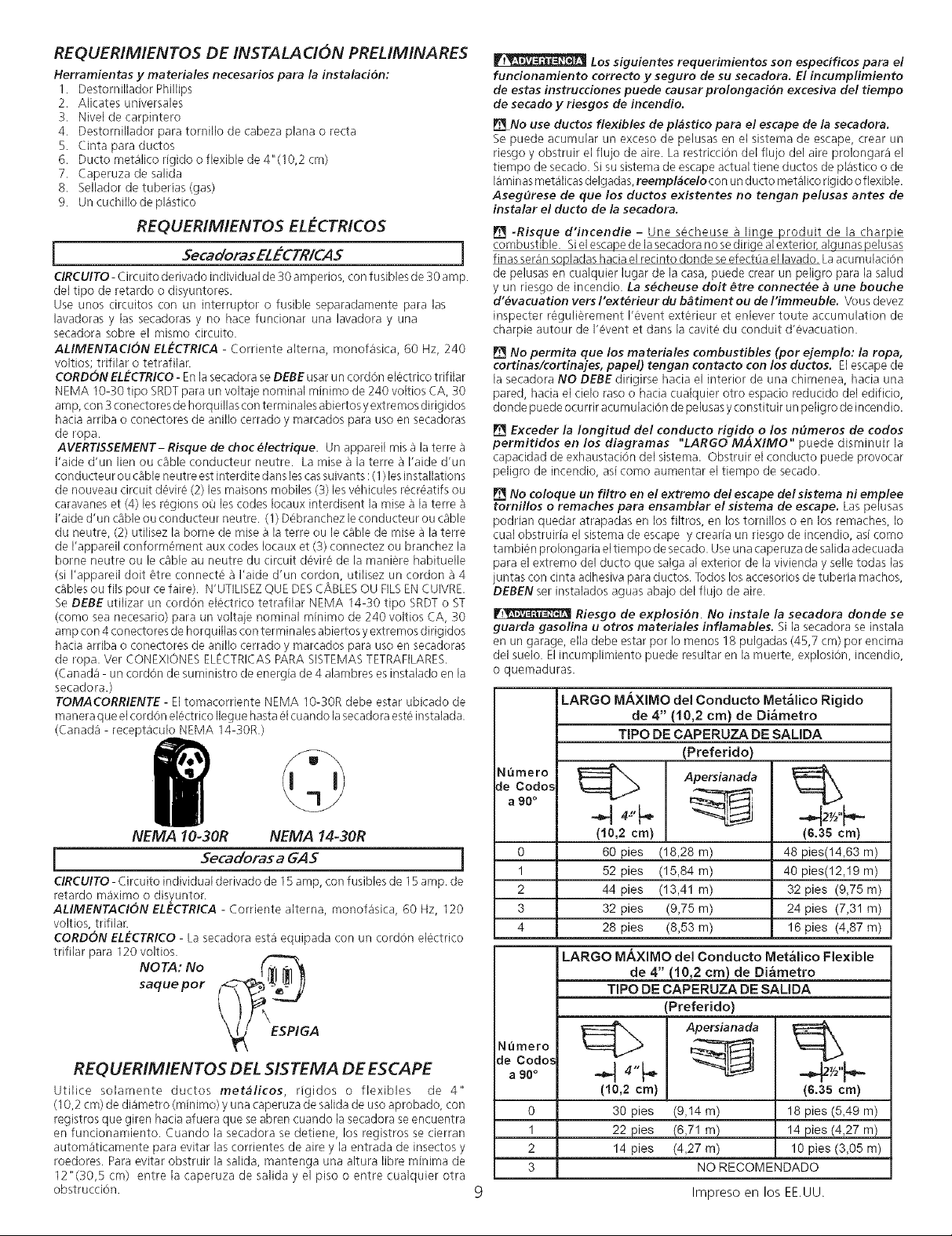

REQUERIMIENTOS DE INSTALA CION PRELIMINARES

Herramientas y materiales necesarios para la instalacion:

1. Destorni%dor Phillips

2. Alicates universales

3. Nivel de carpintero

4. Destornillador para tornillo de cabeza plana o recta

5. Cinta para ductos

6. Ducto metalico rigido o flexible de 4"(10,2 cm)

7. Caperuza de salida

8. Sellador de tuberias (gas)

9. Un cuchillo de plastico

REQUERIMIENTOS ELECTRICOS

i S odo o,EZECrRICAS ]

CIRCUITO- Circuito derivado individual de 30amperios, con fusibles de 30 amp.

del tipo de retardo o disyuntores.
Use unos circuitos con un interrupter o fusible separadamente para las

lavadoras y las secadoras y no hate funcionar una lavadora y una
secadora sobre el mismo circuito.

ALIMENTAC!ON ELECTRICA - Corriente alterna, monofasica, 60 Hz, 240

voltios; trifilar o tetrafilar.
CORDON ELE-CTRICO- En la secadora se DEBE usar un cordon electrico trifilar

NEMA 10-30 tipo SRDTpara un voltaje nominal minimo de 240 voltios CA, 30
amp, con 3 conectores de horquillas con terminales abiertos yextremos dirigidos
hacia arriba o conectores de anillo cerrado y marcados para use en secadoras
de ropa.

AVERTISSEMENT- Risque de choc _lectrique. Un appareil mis a la terre a

I'aide d'un lien ou cable conducteur neutre. La raise a la terre a I'aide d'un
conducteu rou cable neutre est interdite dartsloscassuivants :(1)losinstallations

de nouveau circuit devire (2) los maisons mobiles (3) los vehicules recreatifs ou
caravanes et (4) los regions ou loscodes Iocaux interdisent la mise a la torte a

I'aide d'un cable ou conducteur neutre. (I) Debranchez le conducteur ou cable
du neutre, (2) utilisez la borne de mise a la terre ou le cable de mise a la terre

de I'appareil conformement aux codes Iocaux et (3) connectez ou branchez la
borne neutre ou le cable au neutre du circuit devire de la maniere habituelle

(si I'appareil dolt 6tre connecte a I'aide d'un cordon, utilisez un cordon a 4
cables ou ills pour ce faire). N'UTILISEZQUE DESCABLESOU FILSENCUIVRE.

SeDEBE utilizar un cordon electrico tetrafilar NEMA 14-30 tipo SRDTo ST
(come sea necesario) para un voltaje nominal minimo de 240 voltios CA, 30

amp con 4 conectores de horquillas con terminales abiertos yextremes dirigidos
hacia arriba o conectores de anillo cerrado y marcados para use en secadoras

de ropa. Ver CONEXIONES ELECTRICAS PARA SISTEMAS TETRAFILARES.
(Canada - un cordon de suministro de energia de 4 alambres es instalado en la

secadora.)
TOMACORRIENTE - El tomacorriente NEMA 10-30R debe estar ubicado de

manera que elcordon electrico Ilegue hasta el cuando la secadora este instalada.
(Canada - receptaculo NEMA 14-30R.)

Los siguientes requerimientos son especificos para el

funcionamiento correcto y seguro de su secadora. El incumplimiento
de estas instrucciones puede causar prolongation excesiva de/tiempo
de secado y riesgos de incendio.

[] No use ductos flexibles de pl_stico para el escape de la secadora.
Sepuede acumular un exceso de pelusas en el sistema de escape, crear un

riesgo y obstruir el flujo de aire. La restriccion del fiujo del aire prolongara el

tiempo de secado. Sisu sistema de escape actual tiene ductos de plastico o de

laminas metalicas delgadas, reempl_celo con unducto metalico dgido oflexible.

Asegurese de que los ductos existentes no tengan pelusas antes de
instalar el ducto de la secadora.

[] -Risque d'incendie - Une secheuse a linqe produit de la charpie

combustible. Sielescape de la secadora no se diriqe al exterior, alqunas pelusas

finas seran sopladas hacia el recinto donde se efectua el lavado. La acumulacion

de pelusas en cualquier lugar de la casa, puede crear un peligro para la salud

y un riesgo de incendio. La s_cheuse dolt _tre connect_e _ une bouche

d'_vacuation vers I'ext_rieur du b_timent ou de I'immeuble. Vous devez
inspector regulierement I'event exterieur et enlever toute accumulation de

charpie autour de I'event et darts la cavite du conduit d'evacuation.
[] No permita que los materiales combustibles (per ejemplo: la ropa,

cortinas/cortinajes, papel) tengan contacto con los ductos. El escape de
[a secadora NO DEBE dirigirse hacia el interior de una chimenea, hacia una
pared, hacia el cie[o raso o hacia cualquier otro espacio reducido de[ edificio,
donde puede ocurrir acumulacion depelusasy constituir un peligro de incendio.

[] Exceder la Iongitud del conducto rigido o los numeros de codes

permitidos en los diagramas "LARGO MAXIMO" puede disminuir la

capacidad de exhaustacion del sistema. Obstruir el conducto puede provocar
peligro de incendio, asi come aumentar el tiempo de secado.

[] No coloque un filtro en el extreme del escape del sistema ni emplee
tornillos o remaches para ensamblar el sistema de escape. Las pelusas

poddan quedar atrapadas en los filtros, en los tornillos o en los remaches, Io
cual obstruiria el sistema de escape y crearia un riesgo de incendio, asi come

tambien prolongaria el tiempo desecado. Useuna caperuza de salida adecuada

para el extreme del ducto que salga al exterior de la vivienda y selle todas las

juntas con cinta adhesiva para ductos. Todos losaccesorios detuberia roaches,

DEBEN ser instalados aguas abajo del fhjo de aire.
F'._ Riesgo de explosion. No instale la secadora donde se

guarda gasolina u otros materiales inflamables. Si la secadora se instala

en un garage, ella debe estar per Io menos 18 pulgadas (45,7 cm) per encima
del suelo. El incumplimiento puede resultar en la muerte, explosi6n, incendio,
o quemaduras.

LARGO MAXIMO del Conducto Met&lice Rigido

de 4" (10,2 crn) de Di_metro

TIPO DE CAPERUZA DE SALIDA

(Preferido)

NQmero

de Codos

a 90 °

Apersianada

NEMA 14-30RNEMA 10-30R

[ Secadoras a GAS ]

CIRCUITO- Circuito individual derivado de 15 amp, con fusibles de 15 amp. de
retardo maximo o disyuntor.

ALIMENTACION ELECTRICA - Corriente alterna, monofasica, 60 Hz, 120

voltios, trifilar.
CORDON ELECTRICO - La secadora esta equipada con un cord6n el(_ctrico

trifilar para 120 voltios.

saque per

NOTA: No __

Y\ESPIGA

REQ UERIMIENTOS DEL SISTEMA DE ESCAPE

Utilice solamente ductos metMicos, rigidos o flexibles de 4"
(10,2 cm) de diametro (minimo) yuna caperuza de salida de use aprobado, con
registros que giren hacia afuera que se abren cuando la secadora se encuentra
en funcionamiento. Cuando la secadora se detiene, los registros se cierran
automaticamente para evitar las corrientes de aire y la entrada de insectos y
roedores. Para evitar obstruir la salida, mantenga una altura libre minima de

12"(30,5 cm) entre la caperuza de salida y el piso o entre cualquier otra

obstruccion.

(10,2 cm)

O

1
2
3
4

N_Jmero _ Apersianada _1_

60 pies
52 pies

44 pies
32 pies
28 pies

LARGO MAXIMO del Conducto Met&lico Flexible

TIPO DE CAPERUZA DE SALIDA

(18,28 m)
(15,84 m)

(13,41 m)

(9,75 m)

(8,53m)

de 4" (10,2 crn) de Di_metro

(Preferido)

(6.38 cm)

48 pies(14,63 m)
40 pies(12,19 m)

32 pies (9,75 m)
24 pies (7,31 m)
16 pies (4,87 m)

-4 -4:'4-

(10,2 cm) (6.35 cm)
0 30 pies (9,14 m) 18 pies (5,49 m)
1 22 pies (6J1 m) 14 pies (4,27 m)

2 14 pies (4,27 m) 10 pies (3,05 m)
3 NO RECOMENDADO

9 Impreso en los EE.UU.

INSTALE LOS ACCESORIOS MACHOS EN LA DIRECCION CORRECTA

Para las instalaciones cuyas sistema de exhaustacion no se encuentre en el
diagrama, se puede utilizar el metodo a continuaci0n para determinar si el sistema
de exhaustaci0n es apropiado.

1. Conecte un manometro a tubo inclinado o digital entre la
secadora y el union de exhaustadon de la secadora.

2. Ponga el contador de tiempo de la secadora y la temperatura
a aire frio (enfiriamiento), y la secadora en la position de

marcha.

3. Lea la medida indicada en el manometro.

4. La baja presion NO DEBE exceder 0.75 pulgada de la
columna de agua. Sila baja presion es inferior a0.75" de la
columna de agua, el sistema es aceptable. Si la lectura indica
una presion superior a 0.75" de la columna de agua, la
capaddad del circuito esinsufidente y la instalad0n es
inaceptable.

Aungue un sistema vertical sea aceptable, algunas circunstancias atenuantes

pueden afectar el funcionamiento de la secadora:
o Se debe utiNzar solamente conductos metalicos rigidos.

Una salida del sistema vertical en el techo, puede exponede a
un corriente de aire descendente y disminuir asisu capaddad

de exhaustadon.
El aislante que debe atravesar el sistema puede causar

condensacion y disminuir asi la capacidad de exhaustacion
del sistema.

La capacidad de exhaustadon de un sistema de
exhaustacion comprimido o ondulado puede disminuirse.

Elsistema de exhaustacion debe de ser inspecdonado y limpiado por Io menos
carla 18 meses de uso normal. Cuanto mas la secadora esta utilizada, mas
debe verificar el buen fundonamiento del sistema de exhaustacion y de la tapa

del orificio de ventilacion.

UBICAC!ON DEL ESCAPE

Todas las secadoras vienen de fabrica equipadas con escape trasero. Sin
embargo, en las secadoras electricas, el escape puede hacerse al lado derecho
o izquierdo del gabinete o en la parte inferior de la secadora. Enlas secadoras
a gas, el escape del aire puede estar en el lado derecho del gabinete o en la

parte inferior de la secadora. Elescape direccional puede efectuarse instalando

un Juego de Escape, P/N 131456800, disponible atraves de su distribuidor de

repuestos. 5iga las instrucciones que se suministran con el juego.

DIMENSIONES PARA LA UBICACION DEL DUCTO DE ESCAPE

5. Una toma de 1/8 de pulgada (0,32 cm) N.RT.accesible para conexi6n del
manometro de prueba, DEBE ser instalada inmediatamente aguas arriba

de la conexion de la tubeda de alimentaci6n de gas a la secadora.

6. La secadora DEBE serdesconectada del sistema de tuberias de alimentaci6n
de gas durante cualquier ensayo de presion del sistema de tuberias de

allmentacion de gas realizado a presiones de prueba de mas de 1/2 Ibs/pulg. 2
(3,45 kPa).

7. La secadora DEBE aislarse del sistema de tubedas de dimentaci6n de gas
durante cualquier ensayo de presion del sistema detubedas dealimentaciOn

de gas realizado en ensayos de presion iguales o inferiores a 1/2 Ibs/pulg. 2
(3,45 kPa).

UBICACION DE SU SECADORA

NO INSTALE SU SECADORA:

1. En un lugar donde puede haber goteos de agua o quede expuesta a las
indemencias del tiempo.

2. En un area donde pueda entrar en contacto con cortinas, cortinajes o
cualquier otra cosa que obstruya el fhjo de combustion y ventilacion de

aire.

3. Sobrealfombras. ElpisoDEBEserfirmecon undesnivel maximode 1pulgada
(2,54 cm).

INSTALACiON DENTRO DE UN NICHO 0 ARMARIO

1. Silasecadora esinstalada en undormitorio, cuarto de bar, o, nicho o armario,
el tubo del escape DEBE ser instalado hacia el exterior.

2. No se debe instalar ningun otro artefacto que queme combustible en el
mismo armario en que est,1instalada la secadora a Gas.

3. La secadora necesita espacio a su alrededor para una ventilation adecuada.

NO instale la secadora en un armario con puerta maciza.

4. Se requiere como minimo una abertura de 120 pulgadas cuadradas (774,2

2

cm ), dividida equitativamente para la parte superior einferior de la puerta.
Cuando se instala una puerta, esnecesario proveer aberturas para el aire.

Una puerta apersianada con aberturas para el aire en todo el largo de la
puerta es aceptable.

DESPEJESMiNIMOS DE INSTALACION - Pulgadas (cm)

Parte Parte Parte

Lados Trasera Superior Delantera

Alcoba 0 (0 cm) 0 (0 cm) 0 (0 cm)
Armario 0 (0 cm) 0 (0 cm) 0 (0 cm) 1 (2,54 cm)

Ventilacion requirida en la puerta del armario: dos aberturas rejilladas cada
60 pulg.2(387 cm2) -- 3" (7,6 cm) desde la parte inferior y superior de la

puetra.
El tubo del escape de la secadora debe ser instalado hacia el exterior.

5. Las siguientes ilustraciOnes muestran las dimensiOnes minimas de espacio
libre que debe existir para el buen funcionamiento de la secadora cuando

se instala en un nicho o en un armario.

II ,, ,,

--_ii_--0 (O cm) 1" (2.54 cm) _ii_ O" (O cm)

4 3/8 =

(11cm)

3314"

{9,5 cm) 3 3/4"

(9,5 cm)

REQUERIMIENTOS DEL SUMINISTRO DE GAS

rf'_ Reemplace la tuberia de conexibn de cobre que no est_

recubrida con pl_stico. El la tbn inoxidable o recubrido con pl_stico DEBE

SER utilizado.

1. La instalacion DEBE hacerse cumplir con los c6digos locales o en ausencia
de los mismos, de acuerdo con los estandares del National Fuel Gas Code

(Codigo Nacional para Gases Combustibles), ANSI Z223.1 (la ultima edition).

2. La tuberia de alimentaci0n de gas debe ser de 1/2 pulgada (1,27 cm) de
diametro.

3. Siesta permitido por los codigos locales, se puede usar tuberia de metal
para conectar su secadora a la Ilnea de suministro de gas. La tuberia DEBE
ser fabricada de acero inoxidable o cobre recubierto de plastico.

4. La tubeda de alimentaci0n de gas DEBE tener una Ilave de cierre individual.

10

" 0" (0 cm)

PUERTA DEL ARMARIO

inches (cm)

2518"

(s.s7)

"1I"

Dimensiones De la Instalac_)n

Fuente electrica en la parte

posterior de la unidad

/

o/

13½"

(34.29)

A los

e×tractores

de la parte

posterior y

de la base@

Pipe de la

en la parte posterior de

=1

223/, ''

(57.79)

24318"

(61.91)

27"

(68.58)

5.875"(14.93)
Para basar los

//extractores

Paraechar a

_un lado

5.0"(12,7)

Linea altura

, de centro para __
I el respiradero

osterior,

de[echo,

izquierdo

15/8"

(4.13)

29¾"

175.57)

5 _

(12.7o)

_- - _ue£degas 15.72)

/

la unidad

(68.58)

23/8_

(6.03)

/ l 2.25"

27"

35 _

'88.90)

34'i

(86.:6)

Dimensiones Apiladas De la instalac_n Dei Secadora

AI frente del gabinete

28.25"(7! .76)
Alas perillas claras

28.75"(73.03)
Alas perillas puerta

29.5"(74.93)

_=n ei claro abra la puerta
53"(134.62)

/

\

Fuente

ei6ctrica

en la

_o parte

stedor

de la

unidad

4.375"
(11.12)

Para echar
a un lado

-=xtractores

72.00"

(172,88)

Pipe de la

fu

_=nte de gas

i!n la parte

p _sterior de

la unidad \

27"

(68.58)

•, (34.29) _, _

I

2.375"1
(6.03)

4!.00"

(97.16)

Linea

altura de
centro para el

respiradero

posterior,

derecho,

izquierdo

38.25"

(97.16)

; !:: - " _r 7

i ! ! [ _ =

inches (cm)

11

INSTALA CION EN CASAS MOVILES

1. El tubo de escape de la secadora DEBEser instalado hacia el exterior
(El escape debe colocarse en la parte exterior y no debajo de la casa
movil.) Debe usarse ducto de metal que no sea combustible. Elducto
de metal debe tenet cuatro pulgadas (10,16 cm) de di_metro y no
tener obstrucciones. Espreferible usar ducto de metal que sea rigido.

2. Si el tubo de escape de la secadora corre a traves del piso y el area
debajo de la casa mOvil es cerrada, el ducto de escape DEBEterminar
fuera del recinto, con el extremo final asegurado en contra de la

estructura de la casa mOvil.

3. AI instalar una secadora de gas en una casa movil, hay que instalar
una provision de aire fresco suplementario. La provision tiene que

ser mas grande que dos veces el espacio del escape de la secadora.

4. Esta secadora DEBE asegurarse al piso. Eljuego para instalacion en
la casa movil es el No. 346764 y Io puede adquirir con su distribuidor.

5. Vea las paginas 2 y 3 para otros requisitos importantes de ventilacion.

6. La instalacion DEBE cumplir con las estandares aplicables de la
Manufactured Home Construction & Safety Standard - Estandares

de Seguridad y Construccion de Casas Prefabricadas (Titulo 24 CFR

- Parte 32-80 del Reglamento Federal) o cuando dichos estandares
no sean aplicables, se deben complir con los estandares de la American

National Standard for Mobile Homes (Estandares Nacionales
Americanas para Viviendas M0viles).

MODEL OS A UTONOMOS CON CONSOLA

SUPERIOR

DIMENS!ONES PARA LA INSTALACION

DESEMBALAJE

1. Utilizando las cuatro esquineras de embarque de la caja de carton
(dos a cada lado), coloque cuidadosamente la secadora sobre el

costado izquierdo y saque la base de espuma de embarque.

Para evitar danos, no use el panel de control como

un medio para levantar o mover la secadora.

2. Vuelva la secadora a su posici0n vertical.

PLACA DE
ESPUMA DE

_, EMBARQUE

Esta secadora ha sido diser_ada PARA USO

DOMESTICO solamente, de acuerdo con la norma ANSI Z 21.5.1 o ANSI/

UL 2158-CAN/CSA C22.2 (las 01timas ediciOnes).

SI

©

CORRECTO

MPAQUE

: NO_

i i iiiiii

©

INCORRECTO

12

INSTRUCCIONES PARA INVERTIR LA PUERTA DE LA SECADORA

Col6quese guantes para invertir la puerta,
Necesitar_ un destornillador de punta cuadrada, un

destornillador para tornillos Phillips y pinzas.

1. Abra la puerta de la secadora.

2. Extraiga los dos tornillos que fijan la bisagra de la puerta al
panel frontal. Extraiga primero el tornillo inferior. Sostenga la

puerta con firmeza antes de extraer el tornil!o superior.

3. Sostenga la puerta cerca de la parte superior e inferior, y
levantela para extraerla.

4. Coloque la puerta con la parte frontal hacia abajo sobre una
superficie plana acolchada.

5. Extraiga los dos tapones redondos y deslice el tapon rectangular
hacia arriba y hacia afuera del panel frontal. Tenga cuidado de

no rayar la superficie o daSar los tapones. Vuelva a instalar los
tapones en el Paso 9.

7. Extraiga de la contrapuerta los dos tornillos de fijacion de la
bisagra, un tapon cuadrado, dos tapones redondos y un

percutor de metal.

8. Gire la bisagra y vuelva a engancharla a la parte opuesta de la

contrapuerta.

9. Deseche el viejo percutor de metal e instale uno nuevo (incluido

en el paquete de documentaci6n) en el lado opuesto de la
contrapuerta. Vuelva a instalar los tapones redondos y el tapon

cuadrado en los agujeros que dejaron la bisagra y los tornillos
de la bisagra.

10.Extraiga el tapon de la hendidura de la bisagra. Girelo e
inst&lelo en el lado opuesto de la puerta.

Tap6n

Rectangul

Extraiga los cinco tornillos m&s largos (1 a 5) y los dos tornillos

mas cortos (6 y 7) que unen la contrapuerta con la parte exterior.
No extraiga ning_3n otro tornillo en este momento. Separe la

contrapuerta de la parte exterior de la puerta.

11. Vuelva a enganchar la contrapuerta a la parte exterior usando
los siete tomillos extraidos en el Paso 6.

12. Sosteniendo la puerta pot la parte superior e inferior, inserte
la barra de la bisagra en la ranura en "T" del panel frontal y

bajar para alinear los agujeros de los tornillos. Mientras

sostiene la puerta, instale los dos tornillos extraidos en el

Paso 2. Instale primero el tornillo superior.

13. Cierre la puerta de la secadora.

INS TALA C!ON ELECTRICA

Secadoras EZECTRICAS

rv._ Los siguientes requerimientos son especificos para
el funcionamiento correcto y seguro de su secadora. El incumplimien to

de estas instrucciones puede causar prolongation excesiva del tiempo
de secado y riesgos de incendio.

rv._ Este artefacte DEBE ser pueste a tierra de manera

correcta. Silasecadora no esta debidamente puesta atierra sepuede producir

un cheque electrico y riesgos de incendio. Siga las instrucciones indicadas en

este manual para la puesta a tierra en forma correcta.

F__ No use un cordon de extension con esta secadora.

Algunos cordones de extension no pueden soportar la cantidad de corriente
electrica que utiliza esta secadora y pueden fundirse, creando un peNgro de
cheque electrico y/o incendio. Ubique la secadora de manera que el cordon
electrico Ilegue hasta el tomacorriente que se va a usar, dejando un poco de

holgura para elcordon. Consuke los requerimientos de instalaci0n preliminares
indicados en este manual para el cordon electrico que debe ser adquirido.

Se debe instalar un anclaje aprebado per el U.L.

para el cordon el_ctrice. Si no se utiliza un andaje para sujetar el cordon

electrico, este puede salirse de la secadora y cortarse con cualquier

movimiento, resukando en un cheque electrico.

No utifice un temacerriente con cables de aluminio

con un cord6n y un enchufe de cebre (e viceversa). Se produce una

reaction quimica entre el cobre y el aluminio que puede causar cortacircuitos.

El cableado y tomacorriente apropiado esun cordon el_ctrico equipado
con conductores de cobre con un tomacorriente con conductores de

cobre.

NOTA: Lassecadoras que operan con un suministro de energia de 208 voltios

usar_in mas tiempo de secado que aquellas que operan con un suministro de

energia de 240 voltios.

CONEX/ONES ELE-CTRICAS PARA

UN SISTEMA TRIFILAR

I SecadorasEZf-CTRIC,4S I

1. Saque los tornillos que sujetan la cubierta de acceso del tablero de
bornes y el soporte de montaje del anclaje del cordon, situado en la
esquina superior de la parte trasera de la secadora.

2. Instale un anclaje de cable aprobado per el U.L, en el orificio de
entrada del cordon electrico en elsoporte de montaje. Luego apriete

la tuerca con los dedos solamente.

TORNILLO
VERDE DE
PUESTA A
TIERRA

CABLE DE
PUESTA
A TIERRA
NEUTRAL

BORNEPLATEADO

TUERCA

ESTAS ROSCAS

REQUERIMIENTOS PARA LA PUESTA A TIERRA

i SecadorasELf-CTRICAS i

La conexiOn indebida del conductor de puesta a tierra del
equipo puede ocasionar un riesgo de cheque electrico. Consulte con un
electricista profesional sitiene alguna duda respecto ala puesta atierra correcta

del artefacto.

Para una secadera puesta a tierra, con cordon el_ctrice:

1. La secadora DEBE set puesta a tierra. En case de malfuncionamiento o
falla, la puesta a tierra reducira el riesgo de cheque electrico proporcionando

un trayecto de menor resistencia a la corriente electrica.

2. Si su secadora esta equipada con un cordon electrico que posee un
conductor de puesta a tierra del equipo y un enchufe de puesta a tierra,
dicho enchufe DEBE ser conectado a un tomacorriente adecuado,
debidamente instalado y puesto a tierra de acuerdo con todos los c0digos
y reglamentos locales. Sitiene alguna duda consulte a un electricista
profesional. No medifique el enchufe preperdenade la aplicadon.

Para una secadora conectada permanentemente:

1. La secadora DEBE ser conectada a un sistema de cableado metalico
permanente, puesto a tierra; o se debe instalar un conductor de puesta

a tierra de equipo junto con los conductores del circuito y conectarse al
borne de puesta a tierra del equipo o al cable del artefacto.

i TODAS/assecadorasa GAS i

Esta secadora esta equipada con un enchufe de tres espigas (de puesta a
tierra) para protecci0n en contra de cheques electricos ydebe ser conectada
directamenta en un receptaculo para tres espigas el cual debe estar puesto
a tierra. No corte ni elimine la espiga de puesta a tierra de este enchufe.

SOPORTE DE

MONTAJE DEL
ANCLAJE DE
CABLE

3. Inserte un cordon electrico de 30 amp, NEMA 10-30 Tipo SRDT,
aprobado per el U.L, a traves del anclaje de cable.

4. Conecte el conductor neutro del cordon electrico (cable central) al
borne central plateado del tablero de bornes. Apriete firmemente el

tornillo.

CORDON ELECTRICO

Conecte los dos conductores externos restantes del cordon el_ctrico
a los bornes bronceados externos del tablero de bornes. Apriete

firmemente los tornillos.

f! ,w, _ , , Nodobleenformapronunciadaniengarcelos

cables/conductores en las conexiones.

6. Coloque nuevamente el soporte de montaje delanclaje de cable en
la parte trasera de la secadora con dostornillos. Apriete firmemente

los tornillos.

7. Apriete firmemente lostornillos delanclaje de cable contra elcord6n
electrico.

8. Apriete la tuerca del anclaje de cable a fin de que el anclaje no gire.

9. Coloque nuevamente la cubierta del tablero de bornes.

14

CONEX!ONES ELE-CTRICAS PARA UN SISTEMA

TETRAFILAR

j SecadorasEZECTRICAS i

1. Saque los tornillos que sujetan la cubierta de acceso del tablero de
bornes y el soporte de montaje del anclaje de cable situado en la

esquina superior en la parte trasera de la secadora.

2. Instale un anclaje de cable aprobado por el U.L., en el orificio de
entrada del cordon elOctrico en el soporte de montaje. Luego apriete

la tuerca con los dedos solamente.

TORNILLOVERDE CONDUCTORVERDEDE
DE PUESTA _ CORDON ELECTRICO BORNEPLATEADO

PUEsTACABLEDE____//_ATIERRAA¢rrrrrrrrr_='_"_f'"_ " @ TABLERODEBORNES

TIERRA i _NEGRO

NEUTR_ _ ATORNILLELATUERCA

L _ / [ _// SOPORTE\ ' I ;'_

t I r/IDE'F,idNVUE\. _ t/ "-._

>/ €/ DE ANCLA,\

ECLORcDT_IC0 I

3. Desconecte el cable de puesta a tierra neutral del tornilloverde de

puesta a tierra situado en la parte superior del tablero de bornes.

TOMACORRIENTE

TETRAFILAR TIPICO 240V NEGRO

_ NEUTRO BLANCO

_EOf#AOFIIIIIIINLELECTR_IcO0 _"_240 V ROJO

PUESTA A TIERRA VERDE

CORDON ELECTR!CO DE 30 AMP NEMA 14-30 TIPO SRDT 0 ST

4. Inserte un cord6n electrico tetrafilar de 30 amp, NEMA 10-30 Tipo
ST o SRDT, aprobado pot el U.L, a traves del anclaje de cable.

5. Conecte el cable verde de puesta a tierra del cordon electrico al
gabinete mediante el tornillo verde de puesta a tierra.

6. Conecte el conductor blanco (neutro) del cordon electrico y el cable
de puesta a tierra neutro del rnazo de cables de la secadora al borne

plateado central del tablero de bomes.

7. Conecte los conductores rojo y negro del cordon electrico a

los bornes bronceados externos del tablero de homes.

No doble en forma pronunciada ni

engarce los cables/conductores en las conexiOnes.

8. Apriete firrnemente los tornillos del anclaje de cable contra el

cordon electrico.

9. Apriete la tuerca del anclaje de cable a fin de que el anclaje no gire.

10.Coloque nuevamente la cubierta del tablero de bornes.

CONEXION DEL GAS

1. Saque la tapa de embarque de la tuberia de gas de la secadora situada en
[a parte trasera.

NOTA" NO conecte la secadora al suministro de propano, sin convertir la

2. Conecte una tuberia semidgida de 1/2" (1,27 cm) D.I. o una tubeda

3. Abra la valvula de cierre en la Iinea de suministro del gas para permitir al

4. Pruebe todas [as conexiones aplicando con una escobilla una solucion

GENERAL INSTALA CI6N

1. Conecte e[ ducto de escape al sistema de escape exterior (ver paginas 3 y

2. Con lasecadora en su posiciOn definitiva, ajuste una o mas patas niveladores,

3. Conecte el cord6n electrico a un tomacorriente puesto a tierra. NOTA:

4. Conecte la corriente en el disyuntodcaja de fusibles.

5. Haga funcionar la secadora durante un cic[o completo para comprobar su

6. Sisu secadora no fu nciona, consulte lasecci6n "Lista de Control de Averias"

7. Conserve estas instrucciones cerca de la secadora para referencia

NOTA: Un cab[eado diagrama esta situado dentro de [a conso[a de parte

Pedestal
lJn accesorio del pedestal disen6, Numero de Modelo APWD15W [

(Blanco), APWD15P (Platino), APWD15GB (Azul Glaciar) o APWD15E [
(Negro), especificamente para esta secadora puede ser utilizado al elevar

la secadora para la facilidad de empleo. La falta de utilizar los accesorios I
certificados por el fabricante podia dar lugar a danos corporales, a danos
materia es, o a daflo a a secadora. ]

Sinecesita obtener piezas de recambio para su secadora, pongase en contacto
con el distribuidor donde compro su secadora, Ilame 1-800-944-9044, o visitan

nuestros website www.frigidaire.com, para la Distribuidor Autorizada
Company de las Piezas de Frigidaire mas cercana usted.

_.'_ Cuando se reparan los controles, marque todos los cables con
etiquetas antes de desconectados. Cualquier error de cableado puede causar

una operacion inadecuada y peligrosa. Asegurese de que la secadora funcione
adecuadamente despues de reparada.

Ir_ Destruya la caja de carton y las bolsas de plastico despues
de haber desempacado la secadora. Los niflos pueden ponerse a jugar con

ellos. Las cajas de carton cubiertas con alfombras, colchas o pedazos de
pkistico pueden convertirse en camaras sin aire y causar asfixia. Elimine todos

_iendolos en la basura o fuera del alcance de los niflos.
documentacion que se entrega con la secadora no pueden cubrir todas las

situaciones o condiciones posibles que puedan presentarse. Por Io tanto, se
DEBEN seguir practicas seguras y tener cuidado cuando se instala, pone en

funcionamiento y mantiene cualquier artefacto domestico.

valvu ladel gas. Unjuego de conversion a propano debe ser instalado

por un t¢cnico de gas calificado.

aprobada, desde la Iinea de suministro de gas a la tuberia de 3/8" (0,96
cm) ubicada en la parte trasera de la secadora (ver paginas 9 y 10). Utilice

un reductor de 1/2" (1,27 cm) a 3/8" (0,96 cm) para la conexion. Aplique
un sellador de roscas de uso aprobado, resistente a la corrosion de los gases

licuados, en todas las uniones de la tubed&

gas de fiuir en la tubeda.

Valvula abierta / Posici6n para el flujo del gas _ f_

jabonosa. NUNCA UTILICE UNA LLAMA ABIERTA PARA DETECTAR S!

HAY FUGAS DE GAS.

4). Utilice cinta para ducto para obturar todas las uniones.
hasta que la secadora repose firmemente sobre las cuatro patas. Coloque

un nivel sobre la parte superior de [a secadora. LA SECADORA DEBE

ESTAR A NIVEL Y REPOSAR SOLIDA SOBRE LAS CUATRO PATAS
NIVELA DORES.

Asegurese de que la corriente este desconectada en el disyuntoffcaja de
fusibles, antes de conectar el cord6n elcctrico en el tomacorriente.

asegurese de que no haya materiales combustibles, gasolina y otros
vapores inflamables cerca de la secadora. Adem4s asegOrese de que

no haya nada (tal como cajas, ropas, etc.) que obstruya el flujo del
aire de combustion y ventilaci6n.

buen funcionamiento.
NOTA: En lassecadoras a gas, antes de encender el quemador es necesario

purgar el aire de latuberia del gas. Si el quemador no enciende dentro de
45 segundos, cuando la secadora se enciende por primera vez, el

interruptordeseguridadapagaraelquemador. Siestosucede, gireel
contador de tiempo a la posicion "OFF" (apagado) y espere 5 minutos antes

de intentar encender la secadora nuevamente.

que se encuentra en su Manual del Usuario, antes de Ilamar para obtener
servicio.

futura.

posterior de la secadora o en el interior de la secadora cerca del motor.

Antes de poner en funcionamiento la secadora,

PIEZAS DE RECAMBIO

Lasinstrucciones incluidas en este manual yen el resto de la

15
