PRE-INSTALLATION REQUIREMENTS
Tools and Materials Required for Installation:
1. Phillips head screwdriver.
2. Channel-lock adjustable pliers.
3. Carpenter's level.
4. Flat or straight blade screwdriver.
5. Duct tape.
6. Rigid or flexible metal 4 inch (10.2 cm) duct.
7. Vent hood.
8. Pipe thread sealer (Gas).
9. Plastic knife.
ELECTRICAL REQUIREMENTS
[ ELECTR/C Dryer ]
CIRCUIT - Individual 30 amp. branch circuit fused with 30 amp. time delay
fuses or circuit breaker.
Use separately fused circuits for washers and dryers, and DO NOT operate
a washer and a dryer on the same circuit.
POWER SUPPLY - 3 wire or 4-wire, 240 volt, single phase, 60 Hz,Alternating
Current.
POWER SUPPLY CORD KIT - The dryer MUST employ a 3-conductor power
supply cord NEMA 10-30 type SRDTrated at 240 volt AC minimum, 30 amp.,
with 3 open end spade lug connectors with upturned ends or closed loop
connectors and marked for use with clothes dryers.
WARNING - Risk of Shock. Appliance grounded to neutral conductor
through a link. Grounding through the neutral link is prohibited for (I)
New branch circuit installations (2) mobile homes; (3) recreational vehicles;
and (4) areas where local codes do not permit grounding through the
neutral, (1) disconnect the link from the neutral, (2) use grounding terminal
or lead to ground appliance in accordance with local codes and (3) connect
neutral terminal or lead to branch circuit neutral in usual manner (if the
appliance is to be connected by means of a cord kit, use 4-conductor cord
for this purpose). USE COPPER CONDUCTOR ONLY. The dryer MUST
employ a 4-conductor power supply cord NEMA 14-30 type SRDT or ST (as
required) rated at 240 volt AC minimum, 30 amp., with 4 open end spade
lug connectors with upturned ends or closed loop connectors and marked
for use with clothes dryers. See ELECTRICALCONNECTIONS FOR A 4-WIRE
SYSTEM.
(Canada - 4-wire power supply cord is installed on dryer.)
OUTLET RECEPTACLE - NEMA 10-30R receptacle to be located so the
power supply cord is accessible when the dryer is in the installed position.
(Canada - NEMA 14-30R receptacle.)
EXHAUST SYSTEM REQUIREMENTS
Use only 4 inch (10.2 cm) diameter (minimum) rigid or flexible metal duct and
approved vent hood which has a swing-out damper(s) that open when the
dryer is in operation. When the dryer stops, the dampers automatically close
to prevent drafts and the entrance of insects and rodents. To avoid restricting
the outlet, maintain a minimum of 12 inches (30.5 cm) clearance between
the vent hood and the ground or any other obstruction.
and safe operation of your dryer. Failure to follow these instructions
can create excessive drying times and fire hazards.
Excessive lint can build up inside exhaust system and create a fire hazard and
restrict air flow. Restricted air flow will increase dryer times. If your present
system is made up of plastic duct or metal foil duct, replace it with a rigid or
flexible metal duct Ensure the present duct is free of any lint prior to
installing dryer duct.
rf_m - Risk of Fire - A clothes dryer produces combustible lint. If
the dryer is not exhausted outdoors some fine lint will be expelled into the
laundry area. An accumulation of lint in any area of the home can create a
health and fire hazard. The dryer must be connected to an exhaust
outdoors. Regularly inspect the outdoor exhaust opening and remove
any accumulation of lint around the outdoor exhaust opening and in the
surrounding area.
clothing, draperies/curtains, paper) to come in contact with exhaust
system. The dryer MUSTNOT be exhausted into a chimney, a wall, a ceiling,
or any concealed space of a building which can accumulate lint, resulting in
a fire hazard.
allowed in the "MAXIMUM LENGTH" charts carl cause an accumulation
of Nnt in the exhaust system. Plugging the system could create a fire hazard,
as well as increase drying times.
nor use any screws or rivets to assemble the exhaust system. Lint can
become caught in the screen, on the screws or rivets, clogging the duct work
and creating a fire hazard as well as increasing drying times. Use an approved
vent hood to terminate the duct outdoors, and seal all joints with duct tape.
All male duct pipe fittings MUST be installed downstream with the flow of
air.
gasoline or other flammables are kept or stored. If the dryer is installed
in a garage, it must be a minimum of 18 inches (45.7 cm) above the floor.
Failure to do so can result in death, explosion, fire or burns.
Number (Preferred)
The following are specific requirements for proper
Do not use plastic flexible duct to exhaust the dryer.
Do not allow combustible materials (for example:
Exceeding the length of duct pipe or number of elbows
Do not screen the exhaust ends of the vent system,
Explosion hazard. Do not install the dryer where
MAXIMUM LENGTH
of 4" (10.2 cm) Dia. Rigid Metal Duct
VENT HOOD TYPE
NEMA 10-30R NEMA 14-30R
i GAS Dryer i
CIRCUIT- Individual 15 amp. branch circuit fused with a 15 amp. maximum
time delay fuse or circuit breaker.
POWER SUPPLY- 3 wire, 120 volt single phase, 60 Hz, Alternating Current.
POWER SUPPLY CORD - The dryer is equipped with a 120 volt 3-wire
power cord.
NOTE: Do not under any
circumstances remove
grounding prong from
plug,
_GXROUNDINGPRONG
of Louvered %
.q
(10.2 cm) (6.35 cm)
0 60 ft. (18.28 m) 48 ft.(14.6S m)
1 52 ft. (15.84 m) 40 ft.(12.19 m)
2 44 ft. (13.41 m) 32 ft. (9.75 m)
3 32 ft. (9.75 m) 24 ft. (7.31 m)
4 28 ft. (8.53 m) 16 ft. (4.87 m)
MAXIMUM LENGTH
Number of 4" (10.2 cm) Dia. Flexible Metal Duct
of VENT HOOD TYPE
90° (Preferred)
0 30 ft. (9.14 m) 18 ft. (5.49 m)
1 22 ft. (6.71 m) 14 ft. (4.27 m)
2 14 ft. (4.27 m) 10 ft. (3.05 m)
3 NOT RECOMMENDED
NCORRECT
7. The dryer MUST be isolated from the gas supply piping system during
any pressure testing of the gas supply piping system at test pressures
equal to or less than
1/2 psig (:3.45 kPa).
INSTALL MALE FITTINGS IN CORRECT DIRECTION
In installations where the exhaust system is not described in the charts, the
following method must be used to determine if the exhaust system is ac-
ceptable:
1. Connect an inclined or digital manometer between the dryer and the
point the exhaust connects to the dryer.
2. Set the dryer timer and temperature to air fluff (cool down) and start
the dryer.
3. Read the measurement on the manometer.
4. The system back pressure MUST NOT be higher than 0.75 inches of
water column. If the system back pressure is less than 0.75 inches
of water column, the system is acceptable. If the manometer reading
is higher than 0.75 inches of water column, the system is too
restrictive and the installation is unacceptable.
Although vertical orientation of the exhaust system is acceptable, certain
extenuating circumstances could affect the performance of the dryer:
o Only the rigid metal duct work should be used.
Venting vertical through a roof may expose the exhaust system
to down drafts causing an increase in vent restriction.
Running the exhaust system through an uninsulated area may
cause condensation and faster accumulation of lint.
Compression or crimping of the exhaust system will cause an
increase in vent restriction.
The exhaust system should be inspected and cleaned a minimum of every
18 months with normal usage. The more the dryer is used, the more often
you should check the exhaust system and vent hood for proper operation.
EXHAUST DIRECTION
All dryers shipped from the factory are set up for rear exhausting. Howevei;
on electric dryers, exhausting can be to the right or left side of the cabinet
or the bottom of the dryer. On gas dryers, exhausting can be to the right
side of the cabinet or the bottom of the dryer. Directional exhausting can be
accomplished by installing Exhaust Kit, P/N 131456800, available through
your parts distributor. Follow the instructions supplied with the kit.
LOCATION OF YOUR DRYER
DO NOT INSTALL YOUR DRYER:
1. In an area exposed to dripping water or outside weather conditions.
2. In an area where itwill come in contact with curtains, drapes, or anything
that will obstruct the flow of combustion and ventilation air.
3. On carpet. Floor MUST be solid with a maximum slope of 1 inch (2.54
cm).
INSTALLATION IN RECESS OR CLOSET
1. A dryer installed in a bedroom, bathroom, recess or closet, MUST be
exhausted outdoors.
2. No other fuel burning appliance shall be installed in the same closet as
the Gas dryer.
3. Your dryer needs the space around it for proper ventilation.
DO NOT install your dryer in a closet with a solid door.
4. A minimum of 120 square inches (774.2 square cm) of opening, equally
divided at the top and bottom of the door, is required. Air openings are
required to be unobstructed when a door is installed. A Iouvered door
with equivalent air openings for the full length of the door is acceptable.
MINIMUM INSTALLATION CLEARANCES - Inches (cm)
Alcove 0 (0 cm) 0 (0 cm) 0 (0 cm)
Closet 0 (0 cm) 0 (0 cm) 0 (0 cm) 1 (2.54 cm)
Closet door ventilation required: 2 Iouvered openings each 60 square inches
(387 square centimeters) -- 3 inches (7.6 cm) from bottom and top of door.
This dryer MUST be exhausted outdoors.
5. The following illustrations show minimum clearance dimensions for proper
SIDES REAR TOP FRONT
operation in a recess or closet installation.
ii u
_,i'_O" (0 cm) 1" (2.54 cm) _-ll'_ O" (0 cm)
EXHAUST DUCT LOCATING DIMENSIONS
SAME AS OTHER SIDE
GAS SUPPLY REQUIREMENTS
_Replace copper connecting pipe that is not
plastic-coated. Stainless steel or plastic-coated brass MUST be
used.
1. Installation MUST conform with local codes, or in the absence of
local codes, with the National Fuel Gas Code, ANSI Z223.1 (latest
edition).
2. The gas supply line should be of 1/2 inch (1.27 cm) pipe.
3. If codes allow, flexible metal tubing may be used to connect your
dryer to the gas supply line. The tubing MUST be constructed of
stainless steel or plastic-coated brass.
4. The gas supply line MUST have an individual shutoff valve.
5. A 1/8 inch (0.32 cm) N.RT. plugged tapping, accessible for test
gauge connection, MUST be installed immediately upstream of the
gas supply connection to the dryer.
6. The dryer MUST be disconnected from the gas supply piping
system during any pressure testing of the gas supply piping system
at test pressures in excess of 1/2 psig (:3.45 kPa).
cm)
i!i
CLOSET DOOR
3
23%"
(60.33)
inches (cm)
25/8"
(6.67)
Dryer Installation Dimensions
Free-Standing & Under Counter
Electrical supply
on rear of unit
J
/
29%"
5,875"(_4.93) 75.57)
To base
exhaust
4,375"(_ 1._2)
To side _,exhausts
5.0"(12.7) 5 _
Centerline (1 2.70)
, height for rear, --
i right, left vent _'
223/. ''
(57.79)
24318"
(61,91)
27"
/
(68.58)
Stacked Dryer instaflation Dimensions
13½"
(34.29) 23/8"
To rear = (6.03)
and base
exhausts --_
Gas su_pply l 2.25"
pipe on rear
of unit
(68.58)
2T _
27"
(68.s8)
io
35"
(88.90)
34'
(86.:6)
J
(5.72)
Electrica!
supply on
rear of
_ unit
To front of cabinet
28.25"(71.76)
To clear kobs
28.75"(73.03)
To clear door
29.5"(74.93)
To clear open door
53"(134.62)
(
\
!
I
_.375"
[1!.12)
;Side
exhausts
41.00"
(97.16)
Center line
i height for
i rear, right,
;left vents
72.00"
(172.88)
Gas
supply
pipe on
rear of
unit
38.25"
(97.16)
2.375"J
(6.03)
(34.29) _ ,
l--I
inches (cm)
4
MOBILE HOME INSTALLATION
UNPACKING
1. Dryer MUST be exhausted outside (outdoors, not beneath the
mobile home) using metal ducting that will not support
combustion. Metal ducting must be 4 inches (10.16 cm) in
diameter with no obstructions. Rigid metal duct is preferred.
2. If dryer is exhausted through the floor and area beneath the
mobile home is enclosed, the exhaust system MUST terminate
outside the enclosure with the termination securely fastened
to the mobile home structure.
3. When installing a gas dryer into a mobile home, a provision
must be made for outside make up air. This provision is to be
not less than twice the area of the dryer exhaust outlet.
4. This dryer MUST be fastened to the floor. Mobile Home
Installation Kit No. 346764 is available from your dealer.
5. Refer to pages 2 and 3 for other important venting
requirements.
6. Installation MUST conform to current Manufactured Home
Construction & Safety Standard (which is a Federal Regulation
Title 24 CFR-Part 32-80) or when such standard is not applicable,
with American National Standard for Mobile Homes.
The dryer is designed under ANSI Z 21.5.1 or
ANSI/UL2158 - CAN/CSA C22.2 (latest editions) for HOME USE
only.
1. Using a rug, blanket or a piece of cardboard packing to protect
the floor, carefully lay the dryer on its left side and remove the
foam shipping base.
2. Return the dryer to an upright position.
FOAM
SHIPPING
_P_C KING
ii
: ¸¸¸DO
Correct
DON'T
Incorrect

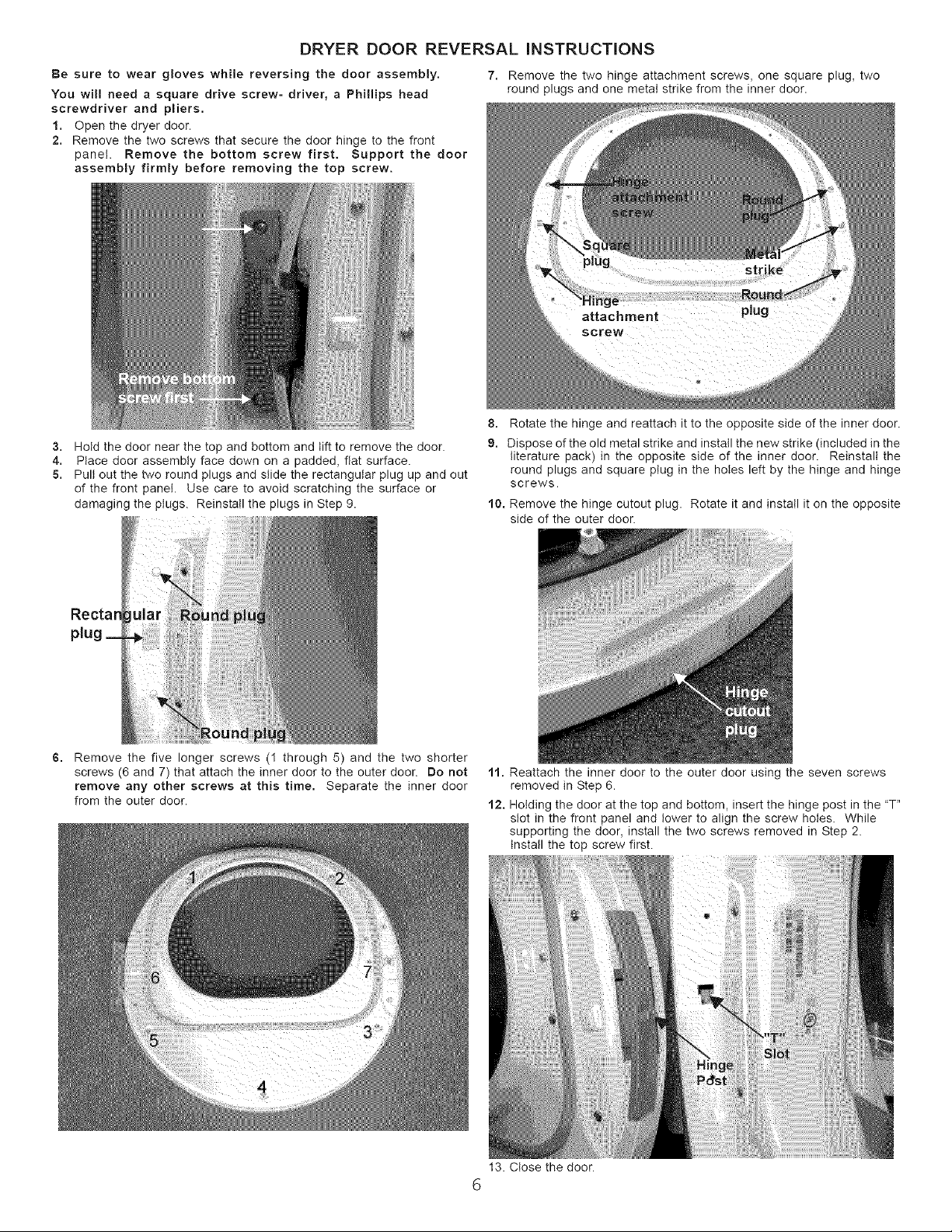

DRYER DOOR REVERSAL INSTRUCTIONS
Be sure to wear gloves while reversing the door assembly.
You will need a square drive screw- driver, a Phillips head
screwdriver and pliers.
1. Open the dryer door.
2. Remove the two screws that secure the door hinge to the front
panet. Remove the bottom screw first. Support the door
assembly firmly before removing the top screw.
7. Remove the two hinge attachment screws, one square plug, two
round plugs and one metal strike from the inner door.
3. Hold the door near the top and bottom and lift to remove the door.
4. Place door assembly face down on a padded, flat surface.
5. Pull out the two round plugs and slide the rectangular plug up and out
of the front panel. Use care to avoid scratching the surface or
damaging the plugs. Reinstall the plugs in Step 9.
Rectar
6. Remove the five longer screws (I through 5) and the two shorter
screws (6 and 7) that attach the inner door to the outer door. Do not
remove any other screws at this time. Separate the inner door
from the outer door.
attachn
plug
screw
8. Rotate the hinge and reattach it to the opposite side of the inner door.
9. Dispose of the old metal strike and install the new strike (included in the
literature pack) in the opposite side of the inner door. Reinstall the
round plugs and square plug in the holes left by the hinge and hinge
screws.
10. Remove the hinge cutout plug. Rotate it and install it on the opposite
side of the outer door.
11. Reattach the inner door to the outer door using the seven screws
removed in Step 6.
12. Holding the door at the top and bottom, insert the hinge post in the "T"
slot in the front panel and lower to align the screw holes. While
supporting the door, install the two screws removed in Step 2.
Install the top screw first.
I3. Close the door.
6

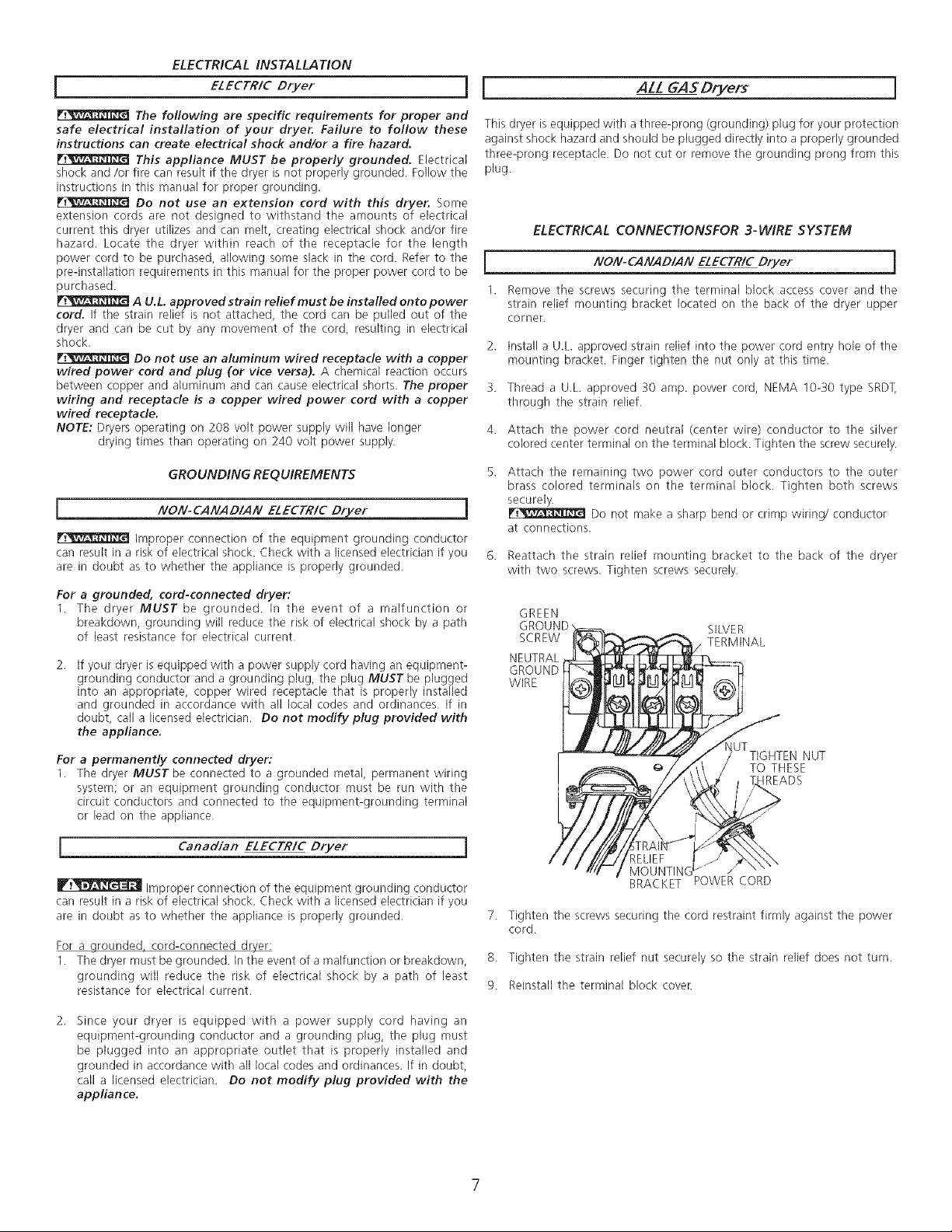

ELECTRICAL INSTALLATION
ELECTR/C Dryer
The following are specific requirements for proper and
safe electrical installation of your dryer. Failure to follow these
instructions can create electrical shock and/or a fire hazard.
This appliance MUST be properly grounded. Electrical
shock and/or fire can result if the dryer is not properly grounded. Follow the
instructions in this manual for proper grounding.
Do not use an extension cord with this dryer. Some
extension cords are not designed to withstand the amounts of electrical
current this dryer utilizes and can melt, creating electrical shock and/or fire
hazard. Locate the dryer within reach of the receptacle for the length
power cord to be purchased, allowing some slack in the cord. Refer to the
pre-insta%tion requirements in this manual for the proper power cord to be
purchased.
A U.L. approved strain relief must be installed on to power
cord. If the strain relief is not attached, the cord can be pulled out of the
dryer and can be cut by any movement of the cord, resulting in electrical
shock.
Do not use an aluminum wired receptacle with a copper
wired power cord and plug (or vice versa). A chemical reaction occurs
between copper and aluminum and can cause electrical shorts. The proper
wiring and receptacle is a copper wired power cord with a copper
wired receptacle.
NOTE: Dryers operating on 208 volt power supply will have longer
drying times than operating on 240 volt power supply.
GROUNDING REQUIREMENTS
NON-CANADIAN ELECTR/C Dr er
Improper connection of the equipment grounding conductor
can result in a risk of electrical shock. Check with a licensed electrician if you
are in doubt as to whether the appliance is properly grounded.
For a grounded, cord-connected dryer:
1. The dryer MUST be grounded. In the event of a malfunction or
breakdown, grounding will reduce the risk of electrical shock by a path
of least resistance for electrical current.
2. If your dryer is equipped with a power supply cord having an equipment-
grounding conductor and a grounding plug, the plug MUST be plugged
into an appropriate, copper wired receptacle that is properly installed
and grounded in accordance with all local codes and ordinances. If in
doubt, call a licensed electrician. Do not modify plug provided with
the appflance.
For a permanently connected dryer:
1. The dryer MUST be connected to a grounded metal, permanent wiring
system; or an equipment grounding conductor must be run with the
circuit conductors and connected to the equipment-grounding terminal
or lead on the appliance.
ALL GAS Dryers
This dryer isequipped with athree-prong (grounding) plug for your protection
against shock hazard and should be plugged directly into a properly grounded
three-prong receptacle. Do not cut or remove the grounding prong from this
plug.
ELECTRICAL CONNECTIONSFOR 3-WIRE SYSTEM
NON-C4NADIAN ELECTRIC Dryer I
1. Remove the screws securing the terminal block access cover and the
strain relief mounting bracket located on the back of the dryer upper
corner.
2.
Install a U.L approved strain relief into the power cord entry hole of the
mounting bracket. Finger tighten the nut only at this time.
3.
Thread a U.L approved 30 amp. power cord, NEMA 10-30 type SRDT,
through the strain relief.
4.
Attach the power cord neutral (center wire) conductor to the silver
colored center terminal on the terminal block. Tighten the screw securely.
5.
Attach the remaining two power cord outer conductors to the outer
brass colored terminals on the terminal block. Tighten both screws
securely.
lr_Jl_2El_l:l:il_m Do not make a sharp bend or crimp wiring/conductor
at connections.
6.
Reattach the strain relief mounting bracket to the back of the dryer
with two screws. Tighten screws securely.
GREEN
SCREW
NEUTRAL
GROUND
WIRE
SILVER
TERMINAL
tUTTIGHTEN NUT
TO THESE
4READS
Canadian ELECTRIC Dryer
improper connection of the equipment grounding conductor
can result in a risk of electrical shock. Check with a licensed electrician if you
are in doubt as to whether the appliance is properly grounded.
For a grounded, cord-connected dryer:
1. The dryer must be grounded. In the event of a malfunction or breakdown,
grounding will reduce the risk of electrical shock by a path of least
resistance for electrical current.
2. Since your dryer is equipped with a power supply cord having an
equipment-grounding conductor and a grounding plug, the plug must
be plugged into an appropriate outlet that is properly installed and
grounded in accordance with all local codes and ordinances, if in doubt,
call a licensed electrician. Do not modify plug provided with the
appliance.
BRACKET POWER CORD
7. Tighten the screws securing the cord restraint firmly against the power
cord.
8. Tighten the strain relief nut securely so the strain relief does not turn.
9. Reinstall the terminal block cover.
ELECTRICAL CONNECTIONS FOR 4-WIRE SYSTEM
i NON-CANAD/AN ELECTR/C Dryer
1. Remove the screws securing the terminal block access cover and
the strain relief mounting bracket located on the back of the dryer
upper corner.
2. Install a U.L. approved strain relief in the entry hole of the mounting
bracket. Finger tighten the nut only at this time.
PEN / GAS FLOW POSITION
4. Test all connections by brushing on a soapy water solution. NEVER test
for gas leaks with an open flame.
Remove the ground wire from the green ground screw located
above the terminal block.
GREEN
SCREW // TERMINAL
GROUND TO THESE
WIRE HREADS
Thread a U.L approved 30 amp power cord, NEMA 14-30 type ST or
SRDT through the strain relief.
TYPI¢:AL 4 (_ BLACK
(:ONDUCTOR _" '/ TYPICAL 4
30 AMP NEMA 14-30 TYPE SRDT OR ST
5. Attach the green power cord ground wire to the cabinet with the
green ground screw.
Attach the white (neutral) power cord conductor from the power
cord and the neutral ground wire from the dryer harness to the
silver-colored center terminal on the terminal block. Tighten the
screw securely.
Attach the red and black power cord conductors to the outer
brass-colored terminals on the terminal block.
at the connections.
8. Tighten the screws securing the cord restraint firmly against the
power cord.
9. Tighten the strain relief nut securely so the strain relief does not
turn.
10. Reinstall the terminal block access cover.
GREEN POWER CORD
SILVERTERMINAL
BLOCK
TIGHTEN
NUT
STRAIN\
RELIEF'\
BRACKET.
>OWER
CORD
CONDUCTOR
Do not make a sharp bend or crimp wirin_conductor
GAS CONNECTION
Remove the shipping cap from gas pipe at the rear of the dryer.
NOTE; DO NOT connect the dryer to L.R gas service without
converting the gas valve. An L.R conversion kit must be installed
by a qualified gas technician.
GENERAL INSTALLATION
1. Connect the exhaust duct to outside exhaust system (see pages 2
and 3). Useduct tape to seal all joints.
With the dryer in its final position, adjust one or more of the legs
until the dryer is resting solid on all four legs. Place a level on top
of the dryer. The dryer MUST be level and resting sofid on all
four legs.
3. Plug the power cord into a grounded outlet. NOTE: Check to
ensure the power is off at circuit breaker/fuse box before plugging
the power cord into the outlet.
4.
Turn on the power at the circuit breaker/fuse box.
dryer area is clear and free from combustible materials,
gasoline, and other flammable vapors. Also see that
nothing (such as boxes, clothing, etc.) obstructs the flow
of combustion and ventilation air.
Run the dryer through a cycle check for proper operation.
NOTE: On gas dryers, before the burner will light, it is necessary
for the gas line to be bled of air. If the burner does not light within
4B seconds the first time the dryer is turned on, the safety switch
will shut the burner off. If this happens, turn the timer to "OFF" and
wait 5 minutes before making another attempt to light.
6. If your dryer does not operate, please review the "Avoid Service
Checklist" located in your Use and Care Guide before calling for
service.
Place these instructions in a location near the dryer for future
reference.
NOTE: A wiring diagram/tech sheet is in an envelope attached to
Pedestal
A pedestal accessory, Model No. APWD15W, specifically designed
for this dryer may be used when elevating the dryer for ease of use.
Failure to use accessories certified by the manufacturer could result
in personal injury, property damage or damage to the dryer.
If replacements parts are needed for your dryer, contact the source
where you purchased your dryer, call 1-800-944-9044, or visit our website,
www.frigidaire.com, for the Frigidaire Company Authorized Parts
Distributor nearest you.
Wiring errors can cause improper and dangerous operation. Verify proper
operation after servicing.
unpacked. Children might use them for play. Cartons covered with rugs,
bedspreads, or plastic sheets can become airtight chambers causing
suffocation. Place all materials in a garbage container or make materials
inaccessible to children.
Before operating the dryer, make sure the
the inside side panel of the dryer by the blower housing.
REPLA CEMENT PARTS
Label all wires prior to disconnection when servicing controls.
Destroy the carton and plastic bags after the dryer is
Connect a 1/2 inch (1.27 cm) I.D. semi-rigid or approved pipe from
gas supply line to the 3/8 inch (0.96 cm) pipe located on the back
of the dryer (see pages 6 and 7). Use a 1/2 inch to 3/8 inch (1.27
cm to 0.96 cm) reducer for a connection. Apply an approved
thread sealer that is resistant to the corrosive action of liquefied
gases on all pipe connections.
3. Open the shutoff valve in the gassupply line to allow gas to flow
through the pipe.
The instructions in this manual and all other literature included
with this dryer are not meant to cover every possible condition and situation
that may occur. Good safe practice and caution MUST be applied when
installing, operating and maintaining any appliance.
8
REQUERIMIENTOS DE INSTALA CION PRELIMINARES
Herramientas y materiales necesarios para la instalacion:
1. Destorni%dor Phillips
2. Alicates universales
3. Nivel de carpintero
4. Destornillador para tornillo de cabeza plana o recta
5. Cinta para ductos
6. Ducto metalico rigido o flexible de 4"(10,2 cm)
7. Caperuza de salida
8. Sellador de tuberias (gas)
9. Un cuchillo de pBstico
REQUERIMIENTOS ELECTRICOS
I S odo o,EZECrR/CAS ]
CIRCUITO- Circuito derivado individual de 30amperios, cot] fusibles de 30 amp.
del tipo de retardo o disyuntores.
Use unos circuitos con un interrupter o fusible separadamente para las
lavadoras y las secadoras y no hate funcionar una lavadora y una
secadora sobre el mismo circuito.
ALIMENTAC!ON ELECTRICA - Corriente alterna, monofasica, 60 Hz, 240
voltios; trifilar o tetrafilar.
CORDON ELECTRICO - En la secadora se DEBE usar un cord6n electrico trifilar
NEMA 10-30 tipo SRDTpara un voltaje nominal minimo de 240 voltios CA, 30
amp, con 3conectores de horquillas con terminales abiertos yextremos dirigidos
hacia arriba o conectores de anillo cerrado y marcados para use en secadoras
de ropa.
AVERTISSEMENT- Risque de choc _lectrique. Un appareil mis a laterre a
I'aide d'un lien ou c_ble conducteur neutre. La raise a la terre a I'aide d'un
conducteu rou c_ble neutre est interdite darts loscassuivants :(1) losinstallations
de nouveau circuit devire (2) los maisons mobiles (3) los vehicules recreatifs ou
caravanes et (4) losregions o0 loscodes Iocaux interdisent la mise a la terre a
I'aide d'un c_ble ou conducteur neutre. (I) Debranchez le conducteur ou cable
du neutre, (2) utilisez la borne de mise a la terre ou le cable de mise a la terre
de I'appareil conformement aux codes Iocaux et (3) connectez ou branchez la
borne neutre ou le cable au neutre du circuit devire de la maniere habituelle
(si I'appareil doit _tre connecte a I'aide d'un cordon, utilisez un cordon a 4
cabbs ou ills pour ce faire). N'UTILISEZQUE DESCABLESOU FILSEN CUIVRE.
SeDEBE utilizar un cordon electrico tetrafilar NEMA 14-30 tipo SRDTo ST
(come sea necesario) para un voltaje nominal minimo de 240 voltios CA, 30
amp con 4conectores de horquillas con terminales abiertos y extremes dirigidos
hacia arriba o conectores de anillo cerrado y marcados para use en secadoras
de ropa. Ver CONEXIONES ELECTRICAS PARA SISTEMAS TETRAFILARES.
(Canada - un cordon de suministro de energia de 4 alambres es instalado en la
secadora.)
TOMACORRIENTE - El tomacorriente NEMA 10-30R debe estar ubicado de
manera que elcordon electrico Ilegue hasta elcuando lasecadora este instalada.
(Canada - receptaculo NEMA 14-30R.)
©
NEMA 10-30R NEMA 14-30R
Secadoras a GAS i
CIRCUITO- Circuito individual derivado de 15 amp, con fusibbs de 15 amp. de
retardo maximo o disyuntor.
ALIMENTACION ELECTRICA - Corriente alterna, monofasica, 60 Hz, 120
voltios, trifilar.
CORDON ELeLCTRICO- La secadora esta equipada con un cordon electrico
trifilar para 120 voltios.
saque per
NOTA: No __
Los siguientes requerimientos son especificos para el
fundonamiento correcto y seguro de su secadora. El incumplimiento
de estas instrucciones puede causar prolongadbn excesiva del tiempo
de secado y riesgos de incendio.
[]No use ductos flexibles de pl&stico para el escape de la secadora.
Sepuede acumular un exceso de pelusas en el sistema de escape, crear un
riesgo y obstruir el fiujo de aire. La restriction del fiujo del aire prolongara el
tiempo de secado. Sisu sistema de escape actual tiene ductos de pBstico o de
laminas metalicas delgadas, reemplacelo con unducto metalico rigido oflexible.
Asegurese de que los ductos existentes no tengan pelusas antes de
instalar el ducto de la secadora.
[] -Risque d'incendie - Une secheuse a linqe produit de la charpie
combustible. Siel escape de la secadora no se diriqe al exterior, alqunas pelusas
finas seran sopladas hacia el recinto donde se efectua el lavado. LaacumulaciOn
de pelusas en cualquier lugar de la casa, puede crear un peligro para la salud
y un riesgo de incendio. La s_cheuse dolt _tre connectOe a une bouche
d'_vacuation vers I'extOfieur du bMiment ou de I'immeuble. Vous devez
inspector regulierement Fevent exterieur et enlever toute accumulation de
charpie autour de I'event et dans la cavite du conduit d'evacuation.
[] No permita que los materiales combustibles (per ejemplo: la ropa,
cortinas/cortinajes, papel) tengan contacto con los ductos. Elescape de
la secadora NO DEBE dirigirse hacia el interior de una chimenea, hacia una
pared, hacia el cielo raso o hacia cualquier otro espacio reducido del edificio,
donde puede ocurrir acumulaciOn de pelusasy constituir un peligro de incendio.
[] Exceder la Iongitud del conducto rigido o los numeros de codes
permitidos en los diagramas "LARGO MAXIMO" puede disminuir la
capacidad de exhaustacion del sistema. Obstruir el conducto puede provocar
peligro de incendio, asi come aumentar el tiempo de secado.
[] No coloque un filtro en el extreme del escape del sistema ni emplee
tornillos o remaches para ensamblar el sistema de escape. Las pelusas
podrian quedar atrapadas en los filtros, en los tornillos o en los remaches, Io
cual obstruiria el sistema de escape y crearia un riesgo de incendio, asi come
tambien prolongaria el tiempo desecado. Useuna caperuza de salida adecuada
para el extreme del ducto que salga al exterior de la vivienda y selle todas las
juntas con cinta adhesiva para ductos. Todos losaccesorios de tuberia roaches,
DEBEN ser instalados aguas abajo del flujo de aire.
F'._ Riesgo de explosion No instale la secadora donde se
guarda gasolina u otros materiales inflamables. Si lasecadora se instala
en un garage, ella debe estar per Io menos 18 pulgadas (45,7 cm) per encima
del suelo. El incumplimiento puede resultar en lamuerte, explosion, incendio,
o quemaduras.
LARGO MAXIMO del Conducto Met_lico Rigido
de 4" (10,2 crn) de Di&metro
TIPO DE CAPERUZA DE SALIDA
(Preferido)
N_mero
de Codes
a 90°
Apersianada
-4 4 ',F
(10,2 cm)
O
1
2
3
4
60 pies
52 pies
44 pies
32 pies
28 pies
LARGO MAXIMO del Conducto Met&lico Flexible
TIPO DE CAPERUZA DE SALIDA
(18,28 m)
(15,84 m)
(13,41 m)
(9,75 m)
(8,53m)
de 4" (10,2 cm} de Di_rnetro
(Preferido)
(6.38 cm)
48 pies(14,63 m)
40 pies(12,19 m)
32 pies (9,75 m)
24 pies (7,31 m)
16 pies (4,87 m)
Y\ESPIGA
REQ UERIMIENTOS DEL SISTEMA DE ESCAPE
Utilice solamente ductos metMicos, rigidos o flexibles de 4"
(10,2 cm) de diametro (minimo) y una caperuza de salida de use aprobado, con
registros que giren hacia afuera que se abren cuando lasecadora seencuentra
en funcionamiento. Cuando la secadora se detiene, los registros se cierran
automaticamente para evitar las corrientes de aire y la entrada de insectos y
roedores. Para evitar obstruir la salida, mantenga una altura libre minima de
12"(130,5 cm) entre la caperuza de salida y el piso o entre cualquier otra
obstruction.
NfJm er o _ Apersianada %
-4
(10,2 cm) (6.35 cm)
0 30 pies (9,14 m) 18 pies (5,49 m)
1 22 pies (6_71 m) 14 pies (4,27 m)
2 14 pies (4,27 m) 10 pies (3,05 m)
3 NO RECOMENDADO
9 Impreso en los EE.UU.

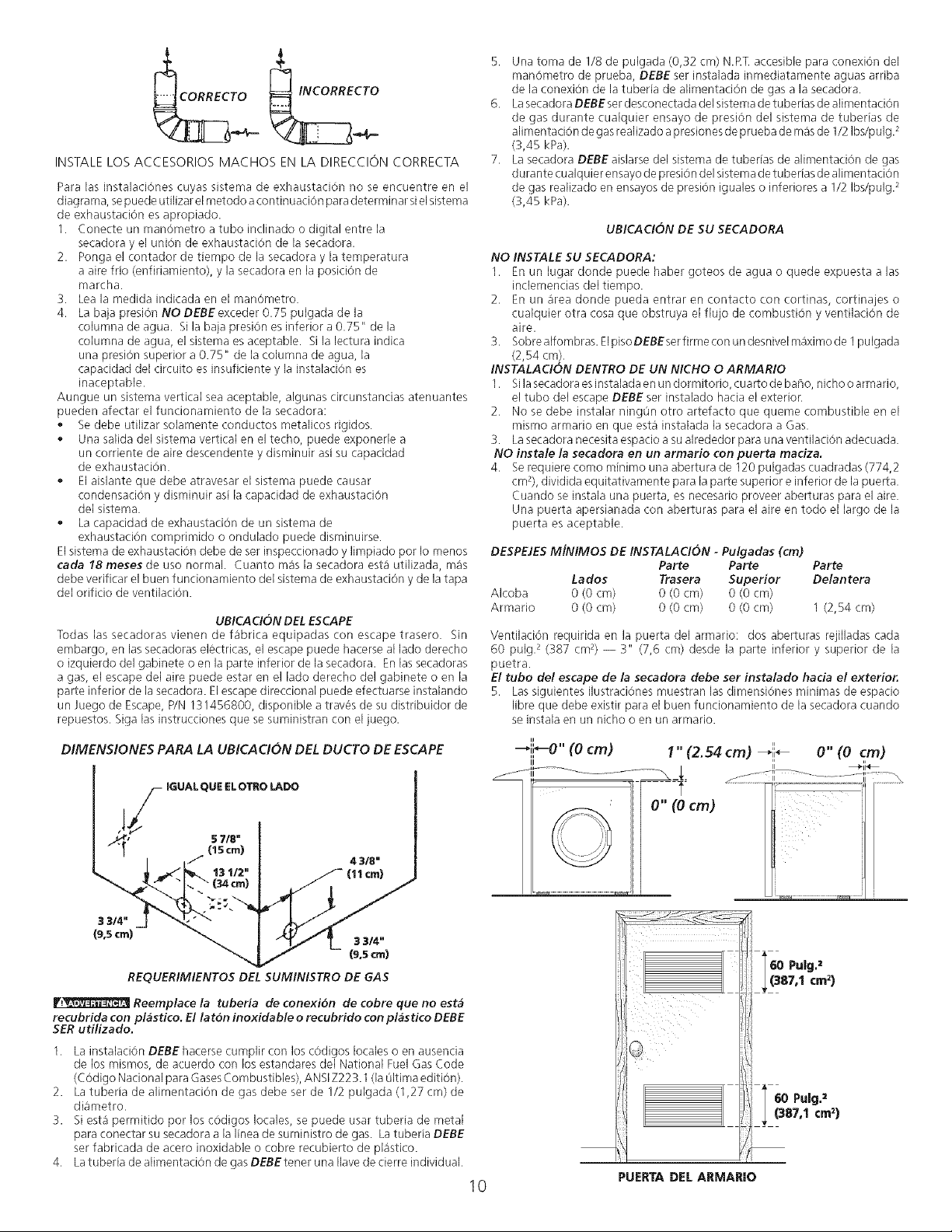

CORRECTO _C_
INSTALE LOS ACCESORIOS MACHOS EN LA DIRECCION CORRECTA
Para las instalaciones cuyas sistema de exhaustaci6n no se encuentre en el
diagrama, sepuede utilizar el metodo a continuaci0n para determinar siel sistema
de exhaustaci0n es apropiado.
1. Conecte un manometro a tubo inclinado o digital entre la
secadora y el uni6n de exhaustadon de la secadora.
2. Ponga el contador de tiempo de la secadora y la temperatura
a aire frio (enfiriamiento), y la secadora en la position de
marcha.
3. Lea la medida indicada en el manometro.
4. La baja presiOn NO DEBE exceder 0.75 pulgada de la
columna de agua. Si la baja presion es inferior a 0.75" de la
columna de agua, el sistema es aceptable. Si la lectura indica
una presiOn superior a 0.75" de la columna de agua, la
capaddad del circuito es insuficiente y la instalad0n es
inaceptable.
Aungue un sistema vertical sea aceptable, algunas circunstancias atenuantes
pueden afectar el funcionamiento de la secadora:
* 5e debe utiNzar solamente conductos metalicos rigidos.
* Una salida del sistema vertical en el techo, puede exponede a
un corriente de aire descendente y disminuir asi su capacidad
de exhaustaci6n.
* El aislante que debe atravesar el sistema puede causar
condensaciOn y disminuir asi la capacidad de exhaustaciOn
del sistema.
* La capacidad de exhaustad6n de un sistema de
exhaustaci6n comprimido o ondulado puede disminuirse.
Elsistema de exhaustaci6n debe de ser inspecdonado y limpiado por Io menos
carla 18 meses de uso normal. Cuanto mas la secadora esta utilizada, mas
debe verificar el buen fundonamiento del sistema de exhaustaci6n y de la tapa
del orificio de ventilacion.
UBICACION DEL ESCAPE
Todas las secadoras vienen de fabrica equipadas con escape trasero. Sin
embargo, en las secadoras el(_ctricas, el escape puede hacerse al lado derecho
o izquierdo del gabinete o en la parte inferior de la secadora. En las secadoras
a gas, el escape del aire puede estar en el lado derecho del gabinete o en la
parte inferior de lasecadora. Elescape direccional puede efectuarse instalando
un Juego de Escape, P/N 131456800, disponible a traves de su distribuidor de
repuestos. 5iga lasinstrucciones que sesuministran con el juego.
DIMENMONES PARA LA UBICACION DEL DUCTO DE ESCAPE
5. Una toma de 1/8 de pulgada (0,32 cm) N.RT.accesible para conexi6n del
man6metro de prueba, DEBE ser instalada inmediatamente aguas arriba
de ]aconexi6n de ]a tubena de alimentaci6n de gas a ]a secadora.
6. Lasecadora DEBE ser desconectada del sistema detuberias de alimentad6n
de gas durante cualquier ensayo de presi6n de] sistema de tuberias de
alimentaciOn de gasrealizado a presionesde prueba de masde 1/2 ]bs/pulg.2
(3,45 kPa).
7. Lasecadora DEBE aislarse del sistema de tuberias de aiimentaci6n de gas
durante cualquier ensayode presi6n del sistema de tubenas dealimentaciOn
de gas realizado en ensayos de presi6n iguales o inferiores a 1/2 ]bs/pulg.2
(3,45 kPa).
UBICAC!ON DE SU SECADORA
NO INSTALE $U 5ECADORA:
1. En un lugar donde puede haber goteos de agua o quede expuesta alas
indemencias del tiempo.
2. En un area donde pueda entrar en contacto con cortinas, cortinajes o
cualquier otra cosa que obstruya el fhjo de combusti6n y ventilaci6n de
aire.
3. Sobrealfombras. ElpisoDEBEserfirmecon un desnivel maximode 1 pulgada
(2,54 cm).
INSTALACION DENTRO DE UN NICHO 0 ARMARIO
1. Silasecadora esinstalada en undormitorio, cuarto de baflo, nicho o armario,
el tubo del escape DEBE ser instalado hacia el exterior.
2. No se debe instalar ningun otto artefacto que queme combustible en el
mismo armario en que esta instalada la secadora a Gas.
3. Lasecadora necesita espacio a sualrededor para una ventilacion adecuada.
NO instale la secadora en un armario con puerta maciza.
4. Se requiere corno minimo una abertura de 120 pulgadas cuadradas (774,2
cm2), dividida equitativamente para la parte superior e inferior de la puerta.
Cuando se instala una puerta, es necesario proveer aberturas para el aire.
Una puerta apersianada con aberturas para el aire en todo el largo de la
puerta es aceptable.
DESPEJE5 MiNIMOS DE INSTALACION - Pulgadas (cm)
Alcoba 0 (0 cm) 0 (0 cm) 0 (0 cm)
Armario 0 (0 cm) 0 (0 cm) 0 (0 cm) 1 (2,54 cm)
Ventilaci6n requirida en la puerta del armario: dos aberturas rejilladas cada
60 pulg. 2 (1387 cm2) -- 3" (7,6 cm) desde la parte inferior y superior de la
puetra.
El tubo del escape de la secadora debe ser instalado hacia el exterior.
5. Las siguientes ilustraciOnes rnuestran las dimensiOnes minimas de espacio
libre que debe existir para el buen funcionamiento de lasecadora cuando
se instala en un nicho o en un armario.
-_ii_o" (o cm) 1" (2. 54 cm) _.;;,-
Lados Trasera Superior Delantera
ii ii
II
Parte Parte Parte
0"(0 cm)
o o oo
,i_ (9,5cm)
REQUERIM/ENTOS DEL SUMINISTRO DE GAS
rf_ Reemplace la tuberia de conexi6n de cobre que no estb
recubrida con plbstico. El lat6n inoxidable o recubrido con pl_stico DEBE
SER utilizado.
1. La instalaci6n DEBE hacerse cumplir con los codigos locales o en ausencia
de los mismos, de acuerdo con los estandares del National Fuel Gas Code
(C6digo Nacional para Gases Combustibles), ANSI Z223.1 (la ultima editi6n).
2. Latuberia de alimentaci0n de gas debe ser de 1/2 pulgada (1,27 cm) de
diametro.
3. Siesta permitido pot los c6digos locales, se puede usar tuberia de metal
para conectar su secadora a laIlnea de suministro de gas. Latuberia DEBE
ser fabricada de acero inoxidable o cobre recubierto de plastico.
4. Latubena de alimentaci0n de gas DEBEtener una Ilave de cierre individual.
10
0" (0 cm)
PUERTA DEL ARMARIO
inches (cm)
2518"
(s.s7)
"1I"
Dimensiones De la Instalac_n
Fuente electrica en la parte
posterior de la unidad
Dz
13½"
29%" (34.29)
extractores
de la parte
T-
223/, ''
(57.79)
24318"
(61.91)
27"
(68.58)
s.87_"(14.93) 75.57) _ =
Para basar los
, A los
*extractores
4.375"(11.12)
Para echar a posterior y
_un lado _, de la base@
extractores 5 _
Li.... Ituro (12.70)
" 5.0"(12.7) ___
, de centro para __
i el respiradero j
_osterior, n_tte
derecho, Pipe de la rue de gas
izquierdo en la parte posterior de
15/8" la unidad
(4.13) ,i
/
/
35 _
'88.9o)
23/8" 34'
(6.03) (86.:!6)
l 2.25"
(5.72)
27"
(68.58)
Dimensiones Apiladas De la instalac_n Dei Secadora
AI frente del gabinete
28.25"(7! .76)
A las perilias claras
28.75"(73.03)
A las perillas puerta
29.5"(74.93)
En ei claro abra la puerta
53"(134.62)
/
(
\
27"
(68.58)
72.00"
(172,88)
-_.375"
111.12)
Para echar
un lado
.=xtractores
I
[4!.00"
(97.16)
Linea
altura de
centro para e
respiradero
posterior,
derecho,
izquierdo
F_ipe de la
fu
.=nte de gas
!n la parte
)sterior de
la unidad
38.25"
(97.16)
(34.29) _1
I /
F
2.375"!
(6.03)
Fuente
ei6ctrica
en la
_o parte
sterior
de la
unidad
inches (cm)
1

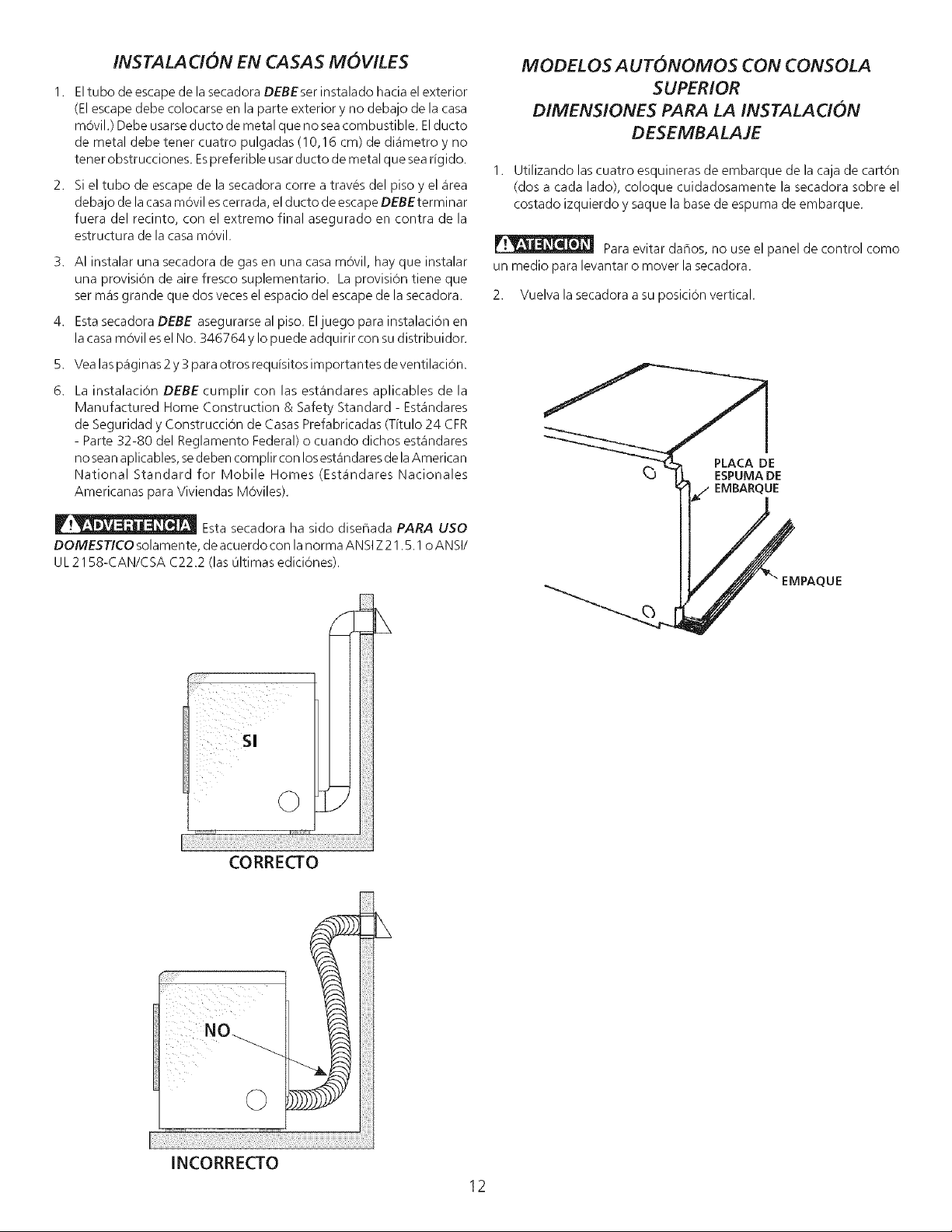

INSTALA CION EN CASAS MOVILES
1. El tubo de escape de la secadora DEBEser instalado hacia el exterior
(El escape debe colocarse en la parte exterior y no debajo de la casa
movil.) Debe usarse ducto de metal que no sea combustible. Elducto
de metal debe tenet cuatro pulgadas (10,16 cm) de di_metro y no
tener obstrucciones. Espreferible usar ducto de metal que sea rigido.
2. Si el tubo de escape de la secadora corre a traves del piso y el area
debajo de la casa mOvil es cerrada, el ducto de escape DEBEterminar
fuera del recinto, con el extremo final asegurado en contra de la
estructura de la casa mOvil.
3. AI instalar una secadora de gas en una casa movil, hay que instalar
una provision de aire fresco suplementario. La provision tiene que
ser mas grande que dos veces el espacio del escape de la secadora.
4. Esta secadora DEBE asegurarse al piso. Eljuego para instalacion en
la casa movil es el No. 346764 y Io puede adquirir con su distribuidor.
5. Vea las paginas 2 y3 para otros requisitos importantes de ventilacion.
6. La instalacion DEBE cumplir con las estandares aplicables de la
Manufactured Home Construction & Safety Standard - Estandares
de Seguridad y Construccion de Casas Prefabricadas (Titulo 24 CFR
- Parte 32-80 del Reglamento Federal) o cuando dichos estandares
no sean aplicables, se deben complir con los estandares de laAmerican
National Standard for Mobile Homes (Estandares Nacionales
Americanas para Viviendas M0viles).
MODEL OS A UTONOMOS CON CONSOLA
SUPERIOR
DIMENS!ONES PARA LA INSTALAC!ON
DESEMBALAJE
1. Utilizando las cuatro esquineras de embarque de la caja de carton
(dos a cada lado), coloque cuidadosamente la secadora sobre el
costado izquierdo y saque la base de espuma de embarque.
Para evitar danos, no use el panel de control como
un medio para levantar o mover la secadora.
2. Vuelva la secadora a su posici0n vertical.
PLACA DE
ESPUMA DE
_, EMBARQUE
if '! _' " ' r_ Estasecadorahasidodiser_adaPARA USO
DOMESTICO solamente, de acuerdo con la norma ANSI Z21.5.1 o ANSI/
UL 2158-CAN/CSA C22.2 (las 01timas ediciOnes).
CORRECTO
MPAQUE
: NO_
i i iiiiii
©
INCORRECTO
12

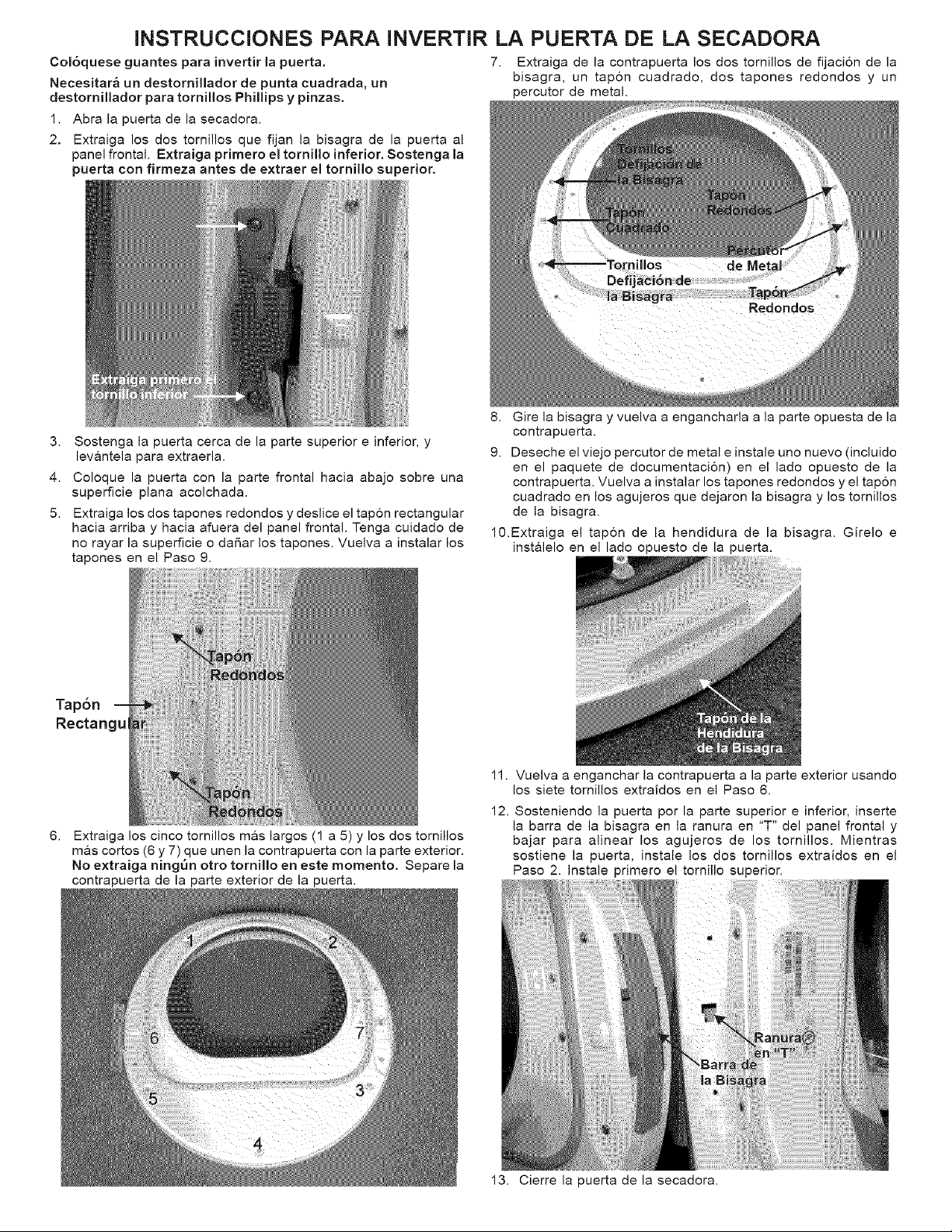

INSTRUCCIONES PARA INVERTIR LA PUERTA DE LA SECADORA
Col6quese guantes para invertir la puerta,
Necesitar_ un destomillador de punta cuadrada, un
destornillador para tomillos Phillips y pinzas.
1. Abra la puerta de la secadora.
2. Extraiga los dos tornillos que fijan la bisagra de la puerta al
panel frontal. Extraiga primero el tomillo inferior. Sostenga la
puerta con firmeza antes de extraer el tornillo superior.
3. Sostenga la puerta cerca de la parte superior e inferior, y
levantela para extraerla.
4. Coloque la puerta con la parte frontal hacia abajo sobre una
superficie plana acolchada.
5. Extraiga los dos tapones redondos y deslice el tap6n rectangular
hacia arriba y hacia afuera del panel frontal. Tenga cuidado de
no rayar la superficie o daSar los tapones. Vuelva a instalar los
tapones en el Paso 9.
7. Extraiga de la contrapuerta los dos tornillos de fijacion de la
bisagra, un tapon cuadrado, dos tapones redondos y un
percutor de metal.
8. Gire la bisagra y vuelva a engancharla a la parte opuesta de la
contrapuerta.
9. Deseche el viejo percutor de metal e instale uno nuevo (incluido
en el paquete de documentaci6n) en el lado opuesto de la
contrapuerta. Vuelva a instalar los tapones redondos y el tapon
cuadrado en los agujeros que dejaron la bisagra y los tornillos
de la bisagra.
10.Extraiga el tapon de la hendidura de la bisagra. Girelo e
inst&lelo en el lado opuesto de la puerta.
Tap6n
Rectangu
6.
Extraiga los cinco tornillos m&s largos (1 a 5) y los dos tornillos
mas cortos (6 y 7) que unen la contrapuerta con la parte exterior.
No extraiga ning_3n otto tomillo en este momento. Separe la
contrapuerta de la parte exterior de la puerta.
11. Vuelva a enganchar la contrapuerta a la parte exterior usando
los siete tornillos extraidos en el Paso 6.
12. Sosteniendo la puerta pot la parte superior e inferior, inserte
la barra de la bisagra en la ranura en "T" del panel frontal y
bajar para alinear los agujeros de los tornillos. Mientras
sostiene la puerta, instale los dos tornillos extraidos en el
Paso 2. Instale primero el tornillo superior.
13. Cierre la puerta de la secadora.
INS TALA C!ON ELECTRICA
Secadoras EZECTR/CAS
rY._ Los siguientes requerimientos son especificos para
el funcionamiento correcto y seguro de su secadora. El incumplimien to
de estas instrucciones puede causar prolongacion excesiva del tiempo
de secado y riesgos de incendio.
f v_ Este artefacte DEBE ser pueste a tierra de manera
correcta. Sila secadora no esta debidamente puesta atierra sepuede producir
un cheque electrico y riesgos de incendio. Siga las instrucdones indicadas en
este manual para la puesta a tierra en forma correcta.
__ No use un cordon de extension con esta secadora.
Algunos cordones de extension no pueden soportar la cantidad de corriente
electrica que utiliza esta secadora y pueden fundirse, creando un peNgro de
cheque electrico y/o incendio. Ubique la secadora de manera que el cordon
electrico Ilegue hasta el tomacorriente que se va a usar, dejando un poco de
holgura para elcordon. Consuke losrequerimientos de instalaci0n preliminares
indicados en este manual para el cordon electrico que debe set adquirido.
P_ Se debe instalar un anclaje aprebado per el U.L.
para el cordon el_ctrice. Si no se utiliza un andaje para sujetar el cordon
electrico, este puede salirse de la secadora y cortarse con cualquier
movimiento, resukando en un cheque electrico.
No utifice un temacerriente con cables de aluminio
con un cord6n y un enchufe de cebre (e viceversa). Se produce una
reaction quimica entre el cobre y el aluminio que puede causar cortacircuitos.
El cableado y tomacorriente apropiado esun cordon el_ctrico equipado
con conductores de cobre con un tomacorriente con conductores de
cobre.
NOTA: Lassecadoras que operan con un suministro de energia de 208 voltios
usar_in mas tiempo de secado que aquellas que operan con un suministro de
energia de 240 voltios.
CONEXIONES ELE-CTRICAS PARA
UN SISTEMA TRIFILAR
I SecadorasEZf-CTRIC,4S I
1. Saque lostornillos que sujetan la cubierta de acceso del tablero de
bornes y el soporte de montaje del anclaje del cord6n, situado en la
esquina superior de la parte trasera de lasecadora.
2. Instale un anclaje de cable aprobado per el U.L, en el orificio de
entrada del cord6n electrico en elsoporte de montaje. Luego apriete
la tuerca con los dedos solamente.
TORNILLO
VERDE DE
PUESTA A
TIERRA
CABLE DE
PUESTA
A TIERRA
NEUTRAL
BORNEPLATEADO
TUERCA
ESTAS ROSCAS
REQUERIMIENTOS PARA LA PUESTA A TIERRA
SecadorasELf-CTRICAS ]
La conexiOn indebida del conductor de puesta a tierra del
equipo puede ocasionar un riesgo de cheque eiectrico. Consulte con un
eiectricista profesiona] sitiene aiguna duda respecto a la puesta atierra correcta
de] artefacto.
Para una secadera puesta a tierra, con cordon el_ctrice:
1. La secadora DEBE set puesta a tierra. Encase de malfuncionamiento o
falla, lapuesta a tierra reducira el riesgo de cheque electrico proporcionando
un trayecto de menor resistencia a ]a corriente electrica.
2. Si su secadora esta equipada con un cordon eiectrico que posee un
conductor de puesta a tierra del equipo y un enchufe de puesta a tierra,
dicho enchufe DEBE set conectado a un tomacorriente adecuado,
debidamente instalado y puesto a tierra de acuerdo con todos los c0digos
y reglamentos locales. Si tiene alguna duda consuite a un electricista
profesional. No medifique el enchufe preperdenade la aplicadon.
Para una secadora conectada permanentemente:
1. La secadora DEBE ser conectada a un sistema de cableado metalico
permanente, puesto a tierra; o se debe instalar un conductor de puesta
a tierra de equipo junto con los conductores del circuito y conectarse al
borne de puesta a tierra del equipo o al cable del artefacto.
TODAS/assecadorasa GAS i
Estasecadoraestaequipadacon un enchufedetresespigas (depuestaa
tierra) para protecci0n en contra de cheques electricos y debe set conectada
directamenta en un receptaculo para tres espigas el cual debe estar puesto
a tierra. No torte ni elimine la espiga de puesta a tierra de este enchufe.
SOPORTE DE
MONTAJE DEL
ANCLAJE DE
CABLE
3. Inserte un cordon electrico de 30 amp, NEMA 10-30 Tipo SRDT,
aprobado per el U.L, a traves del anclaje de cable.
4. Conecte el conductor neutro del cordon electrico (cable central) al
borne central plateado del tablero de bornes. Apriete firmemente el
tornillo.
CORDON ELECTRICO
Conecte losdos conductores externos restantes del cordon el_ctrico
a los bornes bronceados externos del tablero de bornes. Apriete
firmemente los tornillos.
f! ,w, - , , Nodobleenformapronunciadaniengarcelos
cables/conductores en las conexiones.
6. Coloque nuevamente el soporte de montaje del anclaje de cable en
la parte trasera de la secadora con dostornillos. Apriete firmemente
los tornillos.
7. Apriete firmemente lostornillos del anclaje de cable contra elcord6n
electrico.
8. Apriete la tuerca del anclaje de cable a fin de que elanclaje no gire.
9. Coloque nuevamente la cubierta del tablero de bornes.
14
CONEX!ONES ELE-CTRICAS PARA UN SISTEMA
TETRAFILAR
SecadorasELECTRICAS ]
1. Saque los tornillos que sujetan la cubierta de acceso del tablero de
bornes y el soporte de montaje del anclaje de cable situado en la
esquina superior en la parte trasera de la secadora.
2. Instale un anclaje de cable aprobado por el U.L., en el orificio de
entrada del cord6n el_ctrico en el soporte de montaje. Luego apriete
la tuerca con los dedos solamente.
TORNILLOVERDE
DE PUESTA
A TIERRA
CABLE DE
PUESTAA
TIERRA
NEUTRAC _
ROJO
CONDUCTORVERDEDE
CORDON ELECTRICO BORNEPLATEADO
_ TABLERODEBORNEB
/
/:
Desconecte el cable de puesta a tierra neutral del tornillo verde de
puesta a tierra situado en la parte superior del tablero de bornes.
TOMACORRIENTE
TETRAFILAR TIPICO 240V NEGRO
_ NEUTRO BLANCO
o "240VRo o
PUESTA A TIERRA VERDE
CORDON ELECTR!CO DE 30 AMP IVEMA 14-3e TIPO SRDT 0 ST
4. Inserte un cordon electrico tetrafilar de 30 amp, NEMA 10-30 Tipo
ST o SRDT, aprobado por el U.L, a traves dei anciaje de cable.
5. Conecte el cable verde de puesta a tierra del cordon electrico ai
gabinete mediante ei tornillo verde de puesta a tierra.
6. Conecte el conductor blanco (neutro) del cordon electrico y el cable
de puesta a tierra neutro del mazo de cables de la secadora ai borne
piateado central del tablero de bornes.
7. Conecte los conductores rojo y negro dei cordon electrico a
los bornes bronceados externos dei tabiero de bornes.
No doble en forma pronunciada ni
engarce los cables/conductores en las conexiOnes.
8. Apriete firmemente los tornillos del anclaje de cable contra el
cordon electrico.
9. Apriete la tuerca del anclaje de cable a fin de que el anclaje no gire.
10.Coloque nuevamente la cubierta del tablero de bornes.
CONEXION DEL GAS
1. Saque la tapa de embarque de la tuberia de gas de [asecadora situada en
[a parte trasera.
NOTA" NO conecte la secadora al suministro de propano, sin convertir la
2. Conecte una tuberia semidgida de 1/2" (1,27 cm) D.I. o una tubeNa
3. Abra la valvula de cierre en la Ilnea de suministro del gas para permitir al
4. Pruebe todas [as conexiones aplicando con una escobilla una solucion
GENERAL INSTALA CION
1. Conecte e[ ducto de escape al sistema de escape exterior (ver paginas 3 y
2. Con lasecadora ensu posicion definitiva, ajuste una o mas patas niveladores,
3. Conecte el cord6n electrico a un tomacorriente puesto a tierra. NOTA:
4. Conecte la corriente en el disyuntoffcaja de fusibles.
5. Haga fundonar la secadora durante un dc[o completo para comprobar su
6. Sisu secadora no funciona, consulte la secci6n "Lista de Control de Averias"
7. Conserve estas instrucciones cerca de la secadora para referencia
j NOTA; Un cableado diagrama esta situado dentro de la consola de parte
Pedestal
Un accesorio del pedestal diseh6, Numero de Modelo APWD15W,
especificamente para esta secadora puede ser utilizado al elevar la
secadoraparalafacilidaddeempleo. Lafaltadeutilizarlosaccesorios
certificados por el fabricante podia dar lugar a dat_os corporales, a dat_os
materiales, o a daflo a la secadora.
Si necesita obtener piezas de recambio para susecadora, pongase en contacto
con el distribuidor donde compro su secadora, Ilame 1-800-944-9044, o visitan
nuestros website www.frigidaire.com, para la Distribuidor Autorizada
Company de las Piezasde Frigidaire m_is cercana usted.
etiquetas antes de desconectarlos. Cualquier error de cableado puede causar
una operacion inadecuada y peligrosa. Asegurese de que la secadora funcione
adecuadamente despues de repararla.
IV__ Destruya la caja de carton y las bolsas de plastico despues
de haber desempacado la secadora. Los nihos pueden ponerse a jugar con
ellos. Las cajas de carton cubiertas con alfombras, colchas o pedazos de
pkistico pueden convertirse en camaras sin aire y causar asfixia. Elimine todos
los materiales poni(mdolos en la basura o fuera del alcance de los niflos.
V__ Las instrucciones incluidas en este manual yen el resto de la
documentacion que se entrega con la secadora no pueden cubrir todas las
situaciones o condiciones posibles que puedan presentarse. Por Io tanto, se
DEBEN seguir practicas seguras y tener cuidado cuando se instala, pone en
funcionamiento y mantiene cualquier artefacto domestico.
valvu la delgas. Unjuego de conversion apropano debe ser instalado
por un t¢cnico de gas calificado.
aprobada, desde la Ilnea de suministro de gas a la tuberia de 3/8" (0,96
cm) ubicada en laparte trasera de la secadora (ver paginas 9 y 10). Utilice
un reductor de 1/2" (1,27 cm) a 3/8" (0,96 cm) para la conexion. Aplique
un sellador de roscas de uso aprobado, resistente a lacorrosion de los gases
licuados, en todas las uniones de la tubed&
gas de fluir en la tuberla.
Valvula abierta I PosiciOn para el flujo del gas
jabonosa. NUNCA UTILICE UNA LLAMA ABIERTA PARA DETECTAR S!
HAY FUGAS DE GAS.
4). Utilice cinta para ducto para obturar todas las uniones.
hasta que la secadora repose firmemente sobre las cuatro patas. Coloque
un nivel sobre la parte superior de [a secadora. LA SECADORA DEBE
ESTAR A NIVEL Y REPOSAR SOLIDA SOBRE LAS CUATRO PATAS
NIVELA DORES.
Asegurese de que la corriente este desconectada en el disyuntor/caja de
fusibles, antes de conectar el cord6n electrico en el tomacorriente.
asegOrese de que no haya mateHales combustibles, gasolina y otros
vapores inflamables cerca de la secadora. Adem_s asegOrese de que
no haya nada (tal como cajas, ropas, etc.) que obstruya el flujo del
aire de combusti6n y ventilaci6n.
buen funcionamiento.
NOTA: En las secadoras a gas, antes de encender el quemador es necesario
purgar el aire de la tuberia del gas. Si el quemador no enciende dentro de
45 segundos, cuando la secadora se enciende por primera vez, el
interruptordeseguridadapagaraelquemador. Siestosucede, gireel
contador de tiempo ala posicion "OFF" (apagado) y espere 5 minutos antes
de intentar encender la secadora nuevamente.
que se encuentra en su Manual de[ Usuario, antes de Ilamar para obtener
servicio.
futura.
posterior de la secadora o en el interior de la secadora cerca del motor.
Antes de poner en funcionamiento la secadora,
PIEZAS DE RECAMBIO
Cuando se reparan los controles, marque todos los cables con
15
Loading...
