Portable Chassis Models

XQ05, XQ06, XQ08, XQ10, XQ12

EQ08, YQ07

Installation and Operation Manual

Modelinformationcanbefoundonthenameplate.Itis locatedonthefrontoftheunit,ontheleftsidedirectly below the controls.

To register your room air conditioner, complete and mail

the enclosed registrationcard or register on-line at www.

,ecnein ev nocerutufruoyroF.)ylnoASU(moc.hcirdeirf

record the model informationhere.

920-197-01 (04-08)

MODEL NUMBER

SERIAL NUMBER

PURCHASE DATE

T A

f f O

Fan

y l n O

h g i H at e H

h g i H

o Co

w Lo eat H

X A M

L COO

Low

l o o C

s t r a

t es r n

e e w

bet

min. 3 w

o ll A

920-197-01

Congratulations!

You have purchased the very latest in room air conditioner technology. Your new Friedrich high efficiency room air conditioner will give you many yearsofdependable service. Many extra features have been built into your Friedrich air conditioner to assure quiet operation, the best circulation of cool, dry air, functional controls, and the most economical operation.

Table of contents

Air Conditioner Operation

Your Safety and the safety of others..................................................................................................................................................................................................... 2

Before operating your unit....................................................................................................................................................................................................................... 3

For the best cooling performance and highest energy ef¿ciency ......................................................................................................................................................... 3

XQ models

To start unit ............................................................................................................................................................................................................................................. 4

To set mode of operation.........................................................................................................................................................................................................................4

MoneySaver

To adjust temperature .............................................................................................................................................................................................................................4

To adjust fan speed ................................................................................................................................................................................................................................. 4

To activate SMART FAN .........................................................................................................................................................................................................................4

To set hour clock...................................................................................................................................................................................................................................... 4

To set the timer ........................................................................................................................................................................................................................................ 4

Automatic component protection ............................................................................................................................................................................................................ 4

How to use the remote control................................................................................................................................................................................................................ 5

feature.............................................................................................................................................................................................................................. 4

YQ/EQ models

Temperature control ................................................................................................................................................................................................................................ 5

Function control.......................................................................................................................................................................................................................................5

Care and Maintenance

Removing and cleaning the ¿lter ............................................................................................................................................................................................................ 6

Air Conditioner Installation

Electrical requirements ........................................................................................................................................................................................................................... 6

Installation hardware ............................................................................................................................................................................................................................... 6

Sash window installations....................................................................................................................................................................................................................... 7

Through-the-wall installations................................................................................................................................................................................................................. 9

Troubleshooting tips .............................................................................................................................................................................................................................. 11

Accessories ........................................................................................................................................................................................................................................... 11

Warranty .....................................................................................................................

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is a safety Alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol with the word “WARNING” or “CAUTION”. These words mean:

WARNING

CAUTION

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what will happen if the instructions are not followed.

NOTICE

You can be killed or seriously injured if you do not follow instructions.

You can receive minor or moderate injury if you do not follow instructions.

A message to alert you of potential property damage will have the word “NOTICE”. Potential property damage can occur if instructions are not followed.

............................................................................................................................12

920-197-01

WARNING

TEST BEFORE EACH USE

1. PRESS RESET BUTTON

2. PLUG LDCI INTO POWER RECEPTACLE

3. PRESS TEST BUTTON, RESET BUTTON SHOULD POP UP

4. PRESS TEST BUTTON, FOR USE DO NOT USE IF ABOVETEST FAILS

WHEN GREEN LIGHT IS ON IT IS WORKING PROPERLY

RESET

TEST

WARNING: Before operating your unit

Make sure the wiring is adequate for your unit.

If you have fuses, they should be of the timedelay type. Before you install or relocatethisunit,besurethattheamperageratingofthecircuitbreaker or time delay fuse does not exceed the amp rating listed in Figure 1.

DO NOT use an extension cord.

Thecordprovidedwillcarrytheproperamountofelectricalpowertothe

.tonlliwdrocnois net xena;tinu

Make sure that the receptacle is compatible with the air conditioner cord plug provided.

This insures proper grounding. If you have a two prong receptacle you willneedtohaveitreplacedwithagroundedreceptaclebyacerti¿ed electrician. The grounded receptacle should meet all national and local codes and ordinances. Under no circumstances should you remove the ground prong from the plug. You must use the three prong plug furnished with the air conditioner.

Test the power cord

All Friedrichroom airconditioners areshipped fromthe factory witha Leakage Current Detection Interrupter (LCDI) equipped powercord. The LCDIdevice meets the UL and NEC requirements for cord connected air conditioners effective August 2004.

To test your power supply cord:

1. Plug power supply cord into a grounded 3 prong outlet.

2. Press RESET (See Figure 2).

3. Press TEST (listen for click; Reset button trips and pops out).

4. Press and release RESET (listen for click; Reset button latches and remains in). The power supply cord is ready for operation.

NOTE: LCDIdevice is not intended to be usedas a switch.

Once plugged in, the unit will operate normally without the need to reset the LCDI device.

If thedevice failsto tripwhen tested or if thepower supplycord isdamaged, it must be replacedwith a new supply cord from themanufacturer. We recommend you contactour TechnicalAssistance Lineat(800)541-6645ext.845. To expedite service, please have your model and serial number available.

MODEL

XQ0XQ06 XQ0XQ10 XQ12  EQ08 YQ07

Figure 1

CIRCUIT RATING

OR TIME DELAY

FUSE

AMP VOLT NEMA NO.

15 125 5-15R

REQUIRED WALL

RECEPTACLE

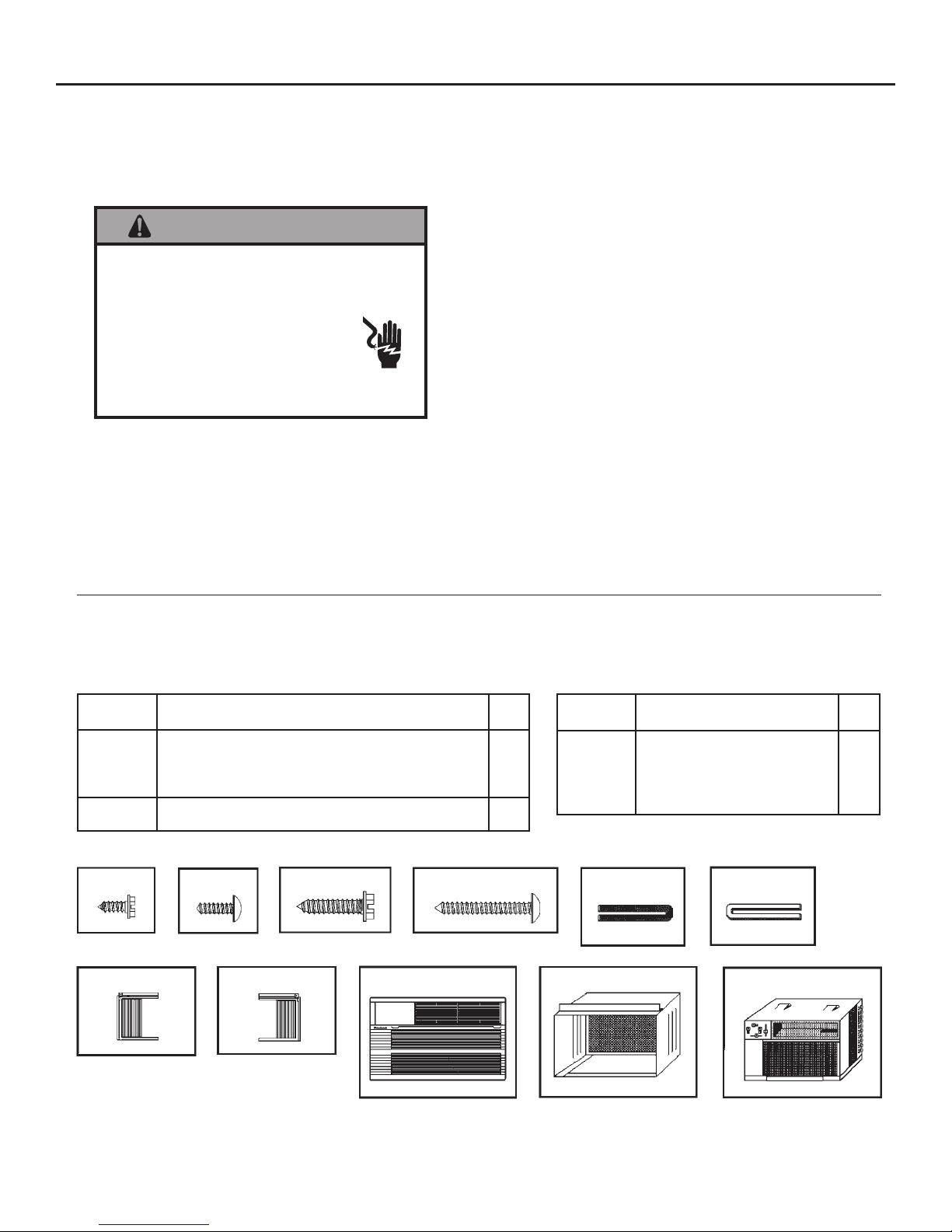

WARNING

Electrical Shock Hazard

Make sure your electrical receptacle has the same configuration as your air conditioner’s plug. If different, consult a Licensed Electrician.

Do not use plug adapters. Do not use an extension cord. Do not remove ground prong.

Always plug into a grounded 3 prong outlet. Failure to follow these instructions can result in death, fire, or electrical shock.

NOTE: Your LCDI device will resemble one of theseillustrations.

RESET

TEST

Figure 2

For the best cooling performance and highest energy efficiency

Keep the filter clean

Make sure that your air conditioner is always in top performing condition by

can be found on page 6.

Provide good air flow

Make sure the airflow path to and from the unit is clear. Your air conditioner puts theconditioned airout at thetop ofthe unit,and takesin unconditioned air at thebottom. Airflow is critical to good operation.It isjust as importanton the

Unit placement

If yourair conditionercan beplaced in awindow orwall thatis shadedby atree

blinds on the sunny side of the dwelling will also add to your unit’s efficiency.

Insulation

Good insulation will be a big help in maintaining desirable comfort levels.

retlifehtgninaelcdnagnivomerrofsnoit curts nI.ylralugerretlifehtgninaelc

Doors should have weather stripping. Be sure to caulk around doors and windows.

Proper installation of seal gasket

Make surethe sealgasket hasbeen installed properly tominimize noiseand improve ef¿ciency. If the seal gasket has not been installed, please refer to installation instructions on page 8.

.dekcolbtonsiroiretxetinuehtdnuorawolfriaehttahtgni dliubehtfoedistuo

rosepardgnisU.yltneiciffeeromneveetarepolliwtinueht,gnidliubre hto naro

920-197-01

How to operate your Friedrich room air conditioner (XQ models)

To star t unit

readyto go.The firsttime theunit isstarted, thecompressor willdelayfor three minutes. See Automatic Component Protection on the following page.

Tou ch th e Power button once.The unit will automatically be in Cool

mode with the temperature set at 75°F (24°C)and the fan speed at F1, the sleep setting.

Tosetmodeofoperation

When you ¿rst turn the unit on, it will be in the Cool mode (light on), with constant fan.

Tou ch t he Mode button once to activate the MoneySaver®(light on).

MoneySaver

so that the fan does not run all the time. This saves energy and

ehthcuot,naftnatsnocotnruterot(tnem evomria Mode button two

more times).

In order to run the fan by itself, do the following:

Continuingfrom MoneySaver®mode (light on),touch theMode button

once to activate the FAN ONLY feature (light on).

The FAN ONLY setting will circulate air in the room without the compressor coming on.

To adjust temperature

Figure 3

Mode

Set

Hour

3 4

Cool

Money Saver

Fan Only

Clock

Start Time

Stop Time

siti,elc at pec erreporpaotnideggulpdnadellatsnisirenoitidnocriaruoyfI

Fan

Speed

Timer

On/Off

ros serp mocehthtiwnafehtselcyctahterutaefasi

18 9 2

Power

Temp/Hour

eromrofnaftnats nocreferpyamuoyrO.noit ac ¿i dim uh edsevorpmi

10 11 12

To set the hour clock

Tou ch the Set Hour button to see the current setting (clock light

comes on). The number that is displayed is the approximate time (hour only). Use the and buttons to change thesettings. BE SURE TO SET A.M. AND P.M. ACCORDINGLY. (P.M. is indicated

by a red light in the upper left corner of the display).

Use the Mode button to select either the COOL or MoneySaver

function

COOLER – Touch the button to lower the room air temperature.

WARMER – Touch the button to raise the room air temperature.

Press both the and ehthctiwsotemitemasehttasnottub

temperature readout from Fahrenheit (°F) to Celsius (°C). Repeat step 7 to switch from °C back to °F.

To adjust fan speed

Tou ch th e Fan Speed but ton to see the current setting. Touch it again

to change speed. F1 is the lowest setting (SLEEPSETTING / LOW), F2 is MEDIUM, and F3 is HIGH.

To activate Smart Fan

Thereisafourthoption,SF,whenselectingthefanspeed. Thisis

the SMART FAN function.SMARTFANDOESNOTOPERATEIN CONJUCTION WITH THE FAN ONLY MODE.

Smart Fan will adjust the fan speed automatically to maintain the desiredcomfortlevel. Forexample,iftheoutsidedoorsinyourhome are opened for an extended period of time, or more people enter a room, Smart Fan may adjust to a higher fan speed to compensate for the increased heat load. Thiskeeps you from having to adjustthe fan speed on your own.

To set the timer

NOTE: Set the HOUR CLOCK before attempting to set timer functions.

YoucansettheSTART and STOP times a minimumof one hour apart, and

a maximum of twenty-three hours apart.

After setting the time, press the Set Hour button once (Start light

comes on). Use the and buttons to select the time that the unit will START.

After selecting theSTARTtime, pressthe SetHour button oncemore

(Stop light comes on). Use the and buttons toselect the time that the unit will STOP. After selecting the stopping time, press the Set Hour button once.

Press the Timer On/Off button (light turns on) to activate the timer

function. To deactivate this function, press theTimer On/Off button once again (light turns off). Once the on and off times have been selected, they will remain in memory and cycle daily until changed.

NOTE: If the unit is unplugged or the power is interrupted, the HOUR must be reset or the Timer On/Off will not function when desired.

Automatic component protection

Yourunit is equipped withAutomatic Component Protection. To protectthe

compressor of theunit, there is a three minute start delayif you turn the unit off orif power isinterrupted. The fanoperation willnot be affected.Also, ifyou switch from Cool mode to Fan Only, and switch back to Cool mode, there is a three minute delay before the compressor comes back on.

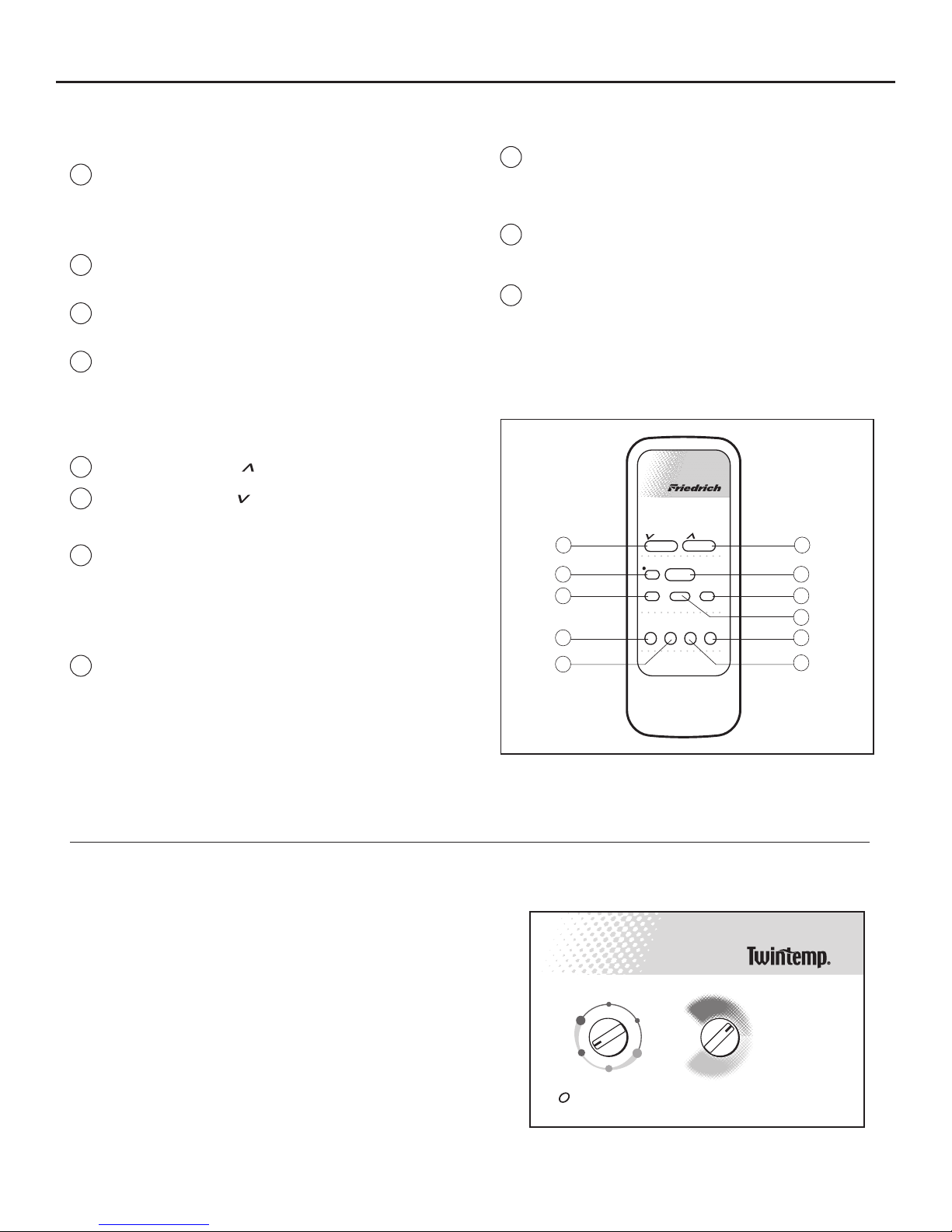

Howtousetheremotecontrol

920-197-01

To start unit

POWER - Press the Power button once. The unit will automatically

start in the mode and fan speed it was last left on.

Tosetmodeofoperation

COOL - Press theCool button to automatically switch the operating

mode to COOL.

FAN ONLY - Press the Fan Only button if you want to run the fan

only.

MoneySaver®-PresstheMoneySaver®button to activate the

MoneySaver

feature. Thisfeature cycles thefan with the compres-

sor so that the fan does not run all the time.

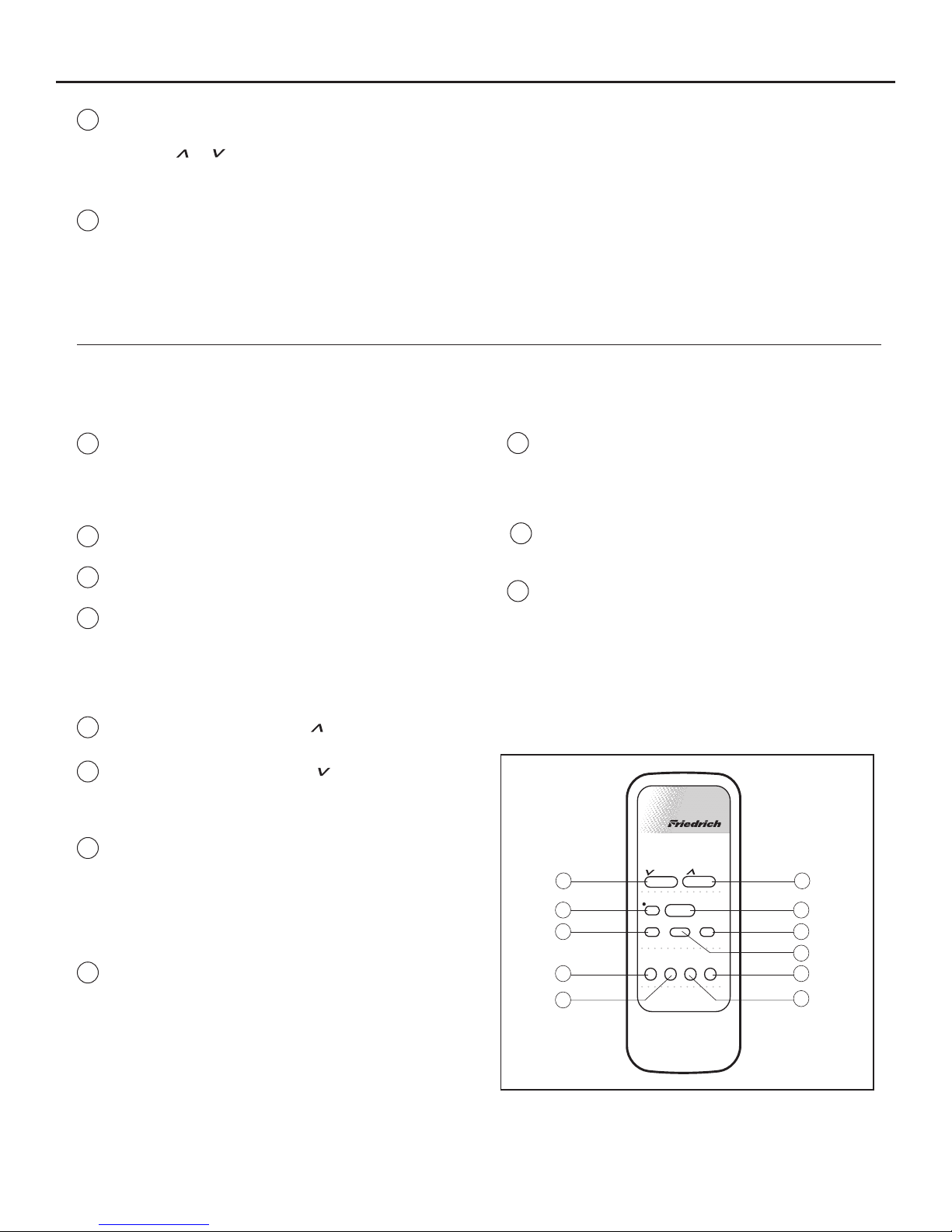

To adjust temperature setting

WARMER - Press the Warmer button to raise the temperature

setting.

COOLER - Press the Cooler button to lower the temperature

setting.

To adjust fan speed

FAN SPEED - Press the Fan Speed button to see the current set-

ting. Press again to change the fan speed. F1 is the lowest setting (SLEEP / LOW), F2 is MEDIUM, F3 is HIGH,andSF is the SMART FAN setting.

To set the hour clock

To set the timer

NOTE: You can s et t he START and STOP times a minimum of one hour

apart, and a maximum of 23 hours apart.

TIMER START - Press Start .gniloocrofemittratstnerrucehtweivot

Continue pressing the Start button until you arrive at the start time youdesire. Thestarttimeforcoolingwillthenbeset.

TIMER STOP - Press the Stop button. Continue pressing the Stop

button until you arrive at the stop time you desire. The stop time for coolingwillthenbeset.

TIMERON/OFF-PresstheOn/Off button to activate (light on) or

deactivate (light off) the timer. Once the on and off times have been selected, they will remain in memory and cycle daily until changed.

NOTE: If the unit is unplugged or the power is interrupted, the Set Hr. function must be reset or the On/Off function will not work.

Figure 4

Temperature

Cooler

Warmer

Cool

Fan

Only Speed Saver

Timer Operation

On/Off

Power

Money

Fan

Set Hr.

Start

Stop

7 8

SET HOUR CLOCK - Press Set Hr. once to see the current clock

setting. Continue pressing the button until you arrive at the current time (Hour only). Minutes are not shown on the display. Make sure

that the A.M. / P.M. setting is correct.

Additional RC1 wirelessremote controls can be purchased from your Friedrich dealer.

How to operate your Friedrich room air conditioner (YQ07 / EQ08 models)

Model YQ07

This modelis designedfor usein warmerclimates; thereforeit does not have back-up electricheat andwill not provideadequate heatingbelow anoutdoor ambient temperature of 37°F (3° C).

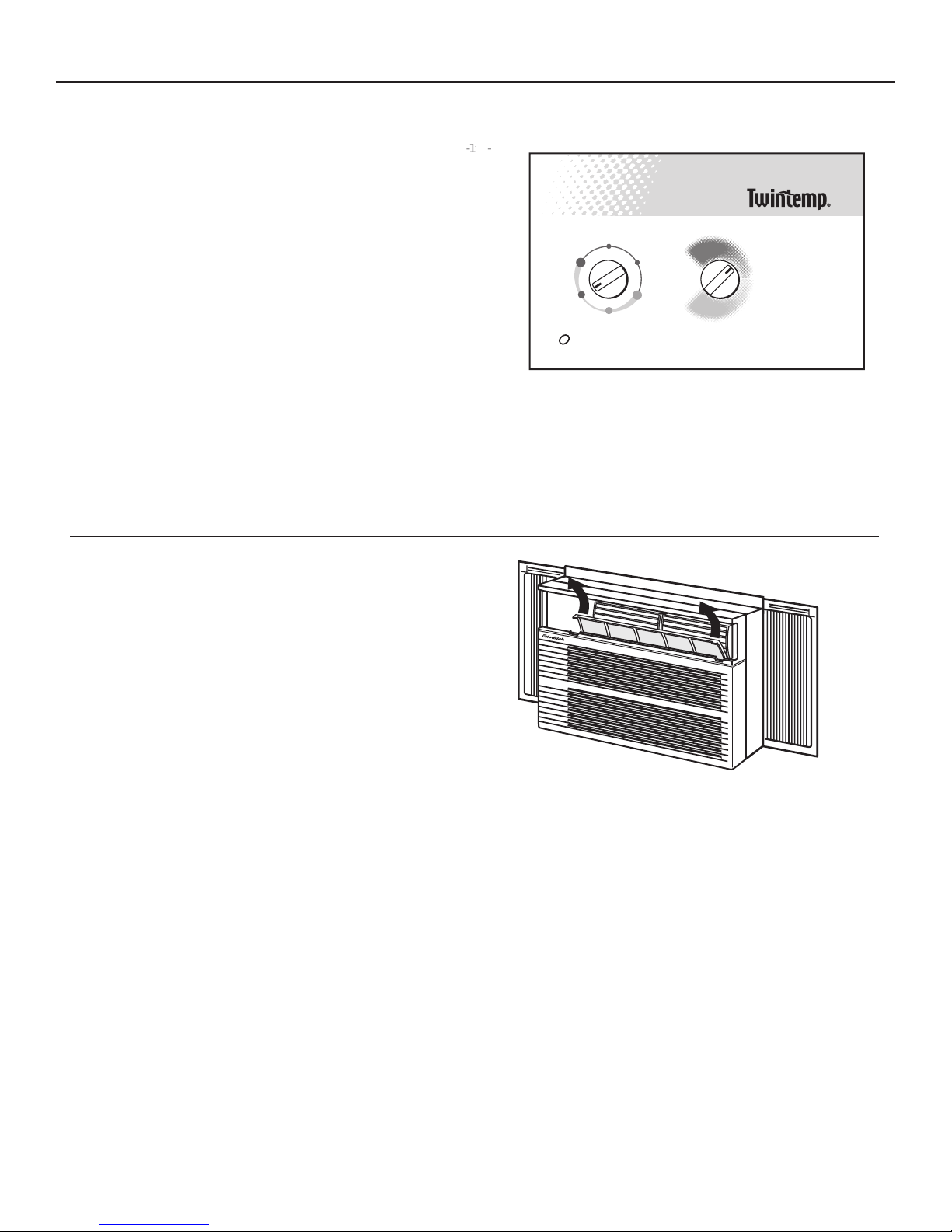

Function control

The left knobis a sixposition control that allows you to select heat or coolin either low speed or high speed. Plus you can select fan only if you wish.

Temperature control

.)5erugiFeeS(remrawrofesiwkcolc

Off

High Heat

Low

Heat

Low

-retnuoc,reloocrofesiwkcolctinrut-tatsomrehtehtsibonkdnahthgirehT

Cool

Allow 3 min. between restarts

Figure 5

Fan Only

High Cool

MAX HEAT

MAX COOL

920-197-01

Care and maintenance

To remove filter

Simply turn the unit off and pull the filter frame up and towards you (See Figure 6). Clean with warm water and a mild detergent, rinse, dry, and replace by sliding the filter back into position behind the front panel.

Figure 6

Installation instructions

NOTE: This section includes installation instructions for windowmount and thru-the-wall mountmethods. TwinTemp®heat/cool units aredesigned for permanent thru-the-wall installation. Mounting the unit in a window will require a window mounting accessory kit, available through your Friedrich dealer.

CIRCUIT PROTECTION - An overloaded circuit will invariably cause mal-

WARNING

Electrical Shock Hazard

Make sure your electrical receptacle has the same configuration as your air conditioner’s plug. If different, consult a Licensed Electrician.

Do not use plug adapters. Do not use an extension cord. Do not remove ground prong.

Always plug into a grounded 3 prong outlet. Failure to follow these instructions can result in death, fire, or electrical shock.

READ THIS FIRST! Electrical Requirements

IMPORTANT: Before youbegin the actual installation ofthe air conditioner,

be sure your electrical requirements are as described below. Consult an electrical professional as necessary to insure home wiring is per local electrical codes.

function or failure of an air conditioner, therefore, it is necessary that the electrical protection is adequate. All portable chassis models require a 15 amp fuse or circuit breaker for over-amperage protection. Due to momentary high current demand when your air conditioner is started, use a "TIME DELAY" fuse or a HACR type circuit breaker. Consult your dealer or power company if in doubt.

Yourair conditioner mustbe connected to apower supplywith thesame A.C.

voltage and hertz asmarked on the unitnameplate. Only alternating current (A.C.), no direct current (D.C.), can be used.

The power cord has a plug with a grounding prong of approved type and a

matching plug receptacle with ground is required. Refer to page 3 for the correct type of plug receptacle for your model.

WARNING: NEVER CUT OR REMOVE THE GROUNDING PRONG FROMPLUG.NEVERUSEEXTENSIONCORDSTOOPERATEANAIR CONDITIONER.

Items required for installation (providedinstraightcoolingunitsonly)

ITEM NO. DESCRIPTION QTY.

1 2 3 4

5 6

ITEM 1 ITEM 2 ITEM 3 ITEM 4 ITEM 5 ITEM 6

ITEM 7 ITEM 8 ITEM 9 ITEM 10 ITEM 11

SCREW, SHEET METAL, #8 x SCREW, PHILLIPS, TRUSS HEAD, #8 x ½" SCREW, HEX, #8 x " SCREW, PHILLIPS, #8 x 1 ¼"

GRAY GASKET, FOAM, 1" x 1 ½" x 42" WHITE GASKET, FOAM, 1" x 1 ½" x 48"

ITEM NO. DESCRIPTION QTY.

1 1

7 8

9 10 11

LEFT SIDE CURTAIN ASSEMBLY RIGHT SIDE CURTAIN ASSEMBLY

DECORATIVE FRONT PANEL CABINET OR SLEEVE AIR CONDITIONING UNIT

1 1

1 1 1

Sash window installations

920-197-01

WARNING

Falling Object Hazard

Not following Installation Instructions for mounting your air conditioner can result in property damage, injury, or death.

STEP 1 After removing the unit from shipping carton, remove tape holding

STEP 2 At tach curtain assemblies to cabinet as shown in Figure B. Use eight

STEP 3 Center cabinet in window with sill channel positioned against

STEP 4 Pull window sash down behind Shell Support Channel on top of

STEP 5 Extend the sliding curtains on each side so the frames ¿t into

decorative fr ont in place. Lay front in a safe out-of-the -way place, then slide chassis out of cabinet (see Figure A).

(8) No. 8 x

" slotted hex head screws (item #1, page6).

window stool as shown in Figure C, Section A-A.

cabinet; this helps hold cabinet in place. Install No. 8 x

"hex head screw (item #3, page 6)in sill channel at bottom ofwindow opening as shown in Figure C.

the windowchannels. While holdingthe curtain frames inplace, mark four (4) hole locations (hole locations are in the upper corners on left and right curtain assembly), two (2) in the window jamb and two (2) in the window sash. Slip the curtains back from marked locations and drill four(4) holes. Again,

extend the sliding curtains oneach side and then

/64" diameter pilot

install two (2) no.8x½"Phillips head screws (item #2, page 6) andtwo(2)No.8x1¼"Phillips head screws (item#4) through the curtain frames as shown in Figure C.

Figure B

CURTAIN ASSEMBLY RETAINING BRACKET

CURTAIN

ASSEMBLY

(LEFT)

SCREW #8 x "SLOTTEDHEXHEAD (ILLUSTRATION ON PAGE 6, ITEM #1) 8REQUIRED(4EACHSIDE).INSTALL FROMINSIDESLEEVETOCURTAIN ASSEMBLY RETAINING BRACKET

CAUTION

Excessive Weight Hazard

Use two or more people when installing your air conditioner.

Failure to do so can result in back or other injury.

SHELL SUPPORT CHANNEL

CURTAIN

ASSEMBLY

(RIGHT)

CAUTION

Cut/Sever

Although great care has been taken to minimize sharp edges in the construction of your unit, use gloves or other hand protection when handling unit.

Failure to do so can result in minor to moderate personal injury.

Figure A

TO PULL UNIT FROM SLEEVE,USE PULL STRAP ANDBASEPAN

HANDLELOCATEDONFRONT.OBTAINASSISTANCEORHELP ASNECESSARYTOHOLDSLEEVEWHILEPULLINGUNITFROM SLEEVE.MAKESUREAIRCONDITIONERISON FIRMSUPPORT

BEFORE REMOVINGUNIT FROM SLEEVE.

PULL STRAP

BASEPAN HANDLE

Figure C

SCREW, 1/2” PHILLIPS HEAD

(See illustration, item#2, page 6)

SCREW, 11/4”PHILLIPSHEAD (See illustration, item #4, page6)

SCREW, #8 x 7/8” H EX HEAD (See illustration, item#3, page 6)

WINDOW STOOL

WHEN CARRYING OR HANDLING UNIT, OBTAIN ASSISTANCE OR

HELP AS NECESSARY TO SUPPORT UNIT FROM BOTTOM (BASE

PAN), MAINTAINING CLEARANCE FROM ALL OBSTACLES.

SHELL SUPPORT CHANNEL

WINDOW SASH

SILL

CHANNEL

CABINET

SECTION A-A

STEP 6 Inspect the unit before inserting it into the sleeve. The fan and

blower wheel should be manually rotated to insure that they turn freely. Be sure the electrical cord will be out of the way when inserting the unit into the sleeve.

NOTE: For your safety, DO NOT plug the electrical cord into an electrical outlet until installation is complete.

STEP 7 If the unit checks out OK, it is ready to be placed into position on

bottom rails of the cabinet and pushed into place.

NOTE: Do all lifting of the unit by the bottom pan only and with assistance or help as necessary (see Figure A).

920-197-01

Figure D

GRAY FOAM GASKET (see illustration, item #5 on page 6)

STEP 8 Install the white chassis seal gasket (item #6, page 6) and the

gray window seal gasket (item #5). Carefully insert the white gasket (item #6) between the chassis and the cabinet starting at either bottom corner and go up the side, across the top and down the opposite side. Insert the gray gasket (item #5) between the window sashes as shown in Figure D. If chassis seal gasket is not installed, the operation of the unit will be negatively affected. Also, the operation noise and outside noise will be ampliﬁ ed.

STEP 9 Hold the decorative front as shown in Figure E. Insert the two

tabs of the Decorative Front Panel into the slots in the top of the cabinet and lower the bottom of the dec orative front to the bottom of the cabinet. Route the electrical cord to the right or left side of the bottom of the cabinet as required by the location of the electrical wall outlet. Use the notches provided at the bottom of the Decorative Front Panel for routing the electrical cord out of the unit. Attach the decorative front to the cabinet with two (2) No. 8 x ½" Phillips head screws (item #2, page 6).

WARNING

Electrical Shock Hazard

Unplug unit when servicing. Failure to follow these instructions can result in

death, fire, or electrical shock.

Figure E

TAB

LOCATIONS

CHASSIS SEAL GASKET

TO PREVENT AIR LEAKS AROUND

THE AIR CONDITIONER, INSERT

THE WHITE FOAM GASKET (item

# 6, page 6) BETWEEN THE AIR

CONDITIONER AND THE CABINET.

TAB SLOT S

NOTCHES PROVIDED FOR ELECTRICAL CORD EXIT

SCREW, #8 x ½" PHILLIPS HEAD (See ilustration, item # 2, page 6) 2 REQUIRED (1 EACH SIDE)

STE P 10 CIRCUIT PROTECTION - If the air c onditioner is circuit protected by a

fuse, use a "TIM E DELAY" fuse or HACR type Circuit Breaker due to momentary hi gh current demand when your air conditioner is star ted. Before operating your unit, verify t he ampere rating of the time-delay

fuse or circuit breaker which protects your unit. The ampere rating of the time-delay fuse or circuit breaker shall be 15 amps. Refer to Operation section for more detailed operating instructions.

CAUTION

Excessive Weight Hazard

Use two or more people when installing your air conditioner.

Failure to do so can result in back or other injury.

WARNING

Moving Object Hazard

Replace all panels before operating your air conditioner.

Failure to do so can result in injury.

Thru-the-wall installations

WARNING

Falling Object Hazard

Not following Installation Instructions for mounting your air conditioner can result in property damage, injury, or death.

920-197-01

STEP 1 After removingthe unit from shippingcarton, remove tapeholding

decorative front in place.Lay front in asafe out-of-the-way place, then slide chassis out of cabinet (see Figure A, page 7).

STEP 2 Removethe shell channelfrom the topof the cabinet(see Figure

B, page 7). NOTE: Notapplicabletoheatpumpmodelssoldwithoutquick

mounting cabinet.

STEP 3 LAYOUT - Cut and frame in an opening in the desired wall area

using the illustration as a guide (see Figure F).

STEP 4 Place the cabinet in the framed opening.

NOTE: Measure and shim void spaces between the side of

cabinet and wood framing before securing to wall.

Figure F

2" x 8"FRAME

20"

14 ¼"

STEP 5 Position the front edge to extend into the room 3/4" minimum at

STEP 6 Secure each side of the cabinet with No. 8 x "hexheadscrews

NOTE:ALTERNATE FASTENERS WHICH MAYBE USED FOR

MOLLY OR TOGGLE BOLT

FINISHED OPENING SIZE

top of cabinet and 1" minimum at bottom (see Figure G).

(item #3, page 6) or nails through the holes in the sides.

SECURING THE UNIT CABINET TO A WALL, INCLUDING MASONRYWALLS,ARENOTFURNISHED(AVAILABLEAT LOCAL HARDWARE STORES).

EXPANSION ANCHOR BOLT

20"

14 ¼"

Figure G

¾" MINIMUM

CABINET FRONT

1" THICK LUMBER

1" MINIMUM

INSIDE WALL

EXTERIOR WALL

FRONT EDGE OF LOUVERS MUST ALWAYS BE OUTSIDE OF EXTERIOR WALL SURFACE

¼" SLOPE DOWN. POSITION AND SECURE CABINET DOWNWARD. SLOPE OUTSIDE FOR DRAINAGE.

MAX. WALL THICKNESS ALLOWED 8 ½"

NOITCURTSNOCEMARFNOITCURTSNOCKCOLBETERCNOC

¾" MINIMUM FRONT EDGE OF CABINET TO INSIDE WALL SURFACE.

TRIM AROUND THE CABINET

WITH A SUITABLE WOOD MOULDING AND FINISH TO SUIT. CAULK ALL AROUND CABINET ON OUTSIDE TO INSURE A WEATHER TIGHT SEAL.

" SLOTTED HEAD SCREWS (3 EA. SIDE)

NAILS MAY BE USED IF DESIRED.

920-197-01

STEP 7 Cut two pieces of standard 1" lumber (supplied by installer) to the

length andwidth required. Placein frontand back ofbottom sillchannel as shown in Figure G. Secure with nails (supplied by installer).

STEP 8 Seal all holes in the cabinet with caulking compound (supplied

by installer).

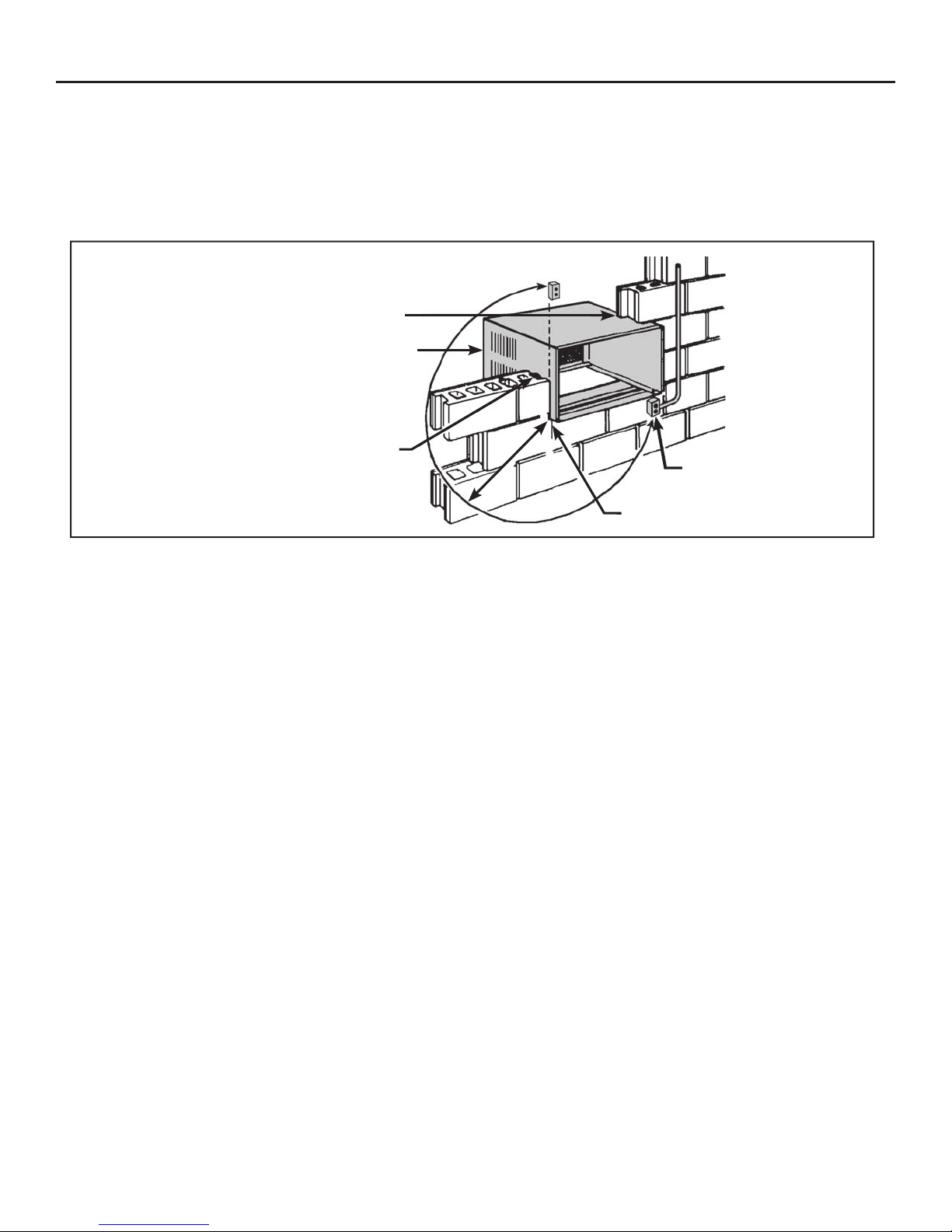

Figure H

SOLID MASONRY CONSTRUCTION

CAULK ALL SIDES

CABINET

MORTAR

NOTE: ELECTRICAL RECEPTACLE LOCATION FROM POINT "X" MUST BE WITHIN A MAXIMUM RADIUS OF 69" FOR 115V UNITS.

STEP 9 Completethe installation byfollowing STEPS6 through10 ofSash

Window Instructions (Page 8). Window Seal Gasket mentioned in STEP 8 will not be required.

IMPORTANT: Before operating your unit,read STEP10 of Sash

Window Instructions.

ELECTRICAL RECEPTACLE

POINT "X"

Troubleshooting tips

920-197-01

Power failure

If youhave apower failure, theunit's auto-restart featurewill resume operation in the selected mode prior to the power failure.

Won't cool?

If your air conditioner operates, but won’t cool; check to see if the controls are properly set. Check the filter and clean thoroughly if needed. Check to see if the chassis seal gasket is installed (refer to Installation Instructions, Step 8, page 8).

Won't run?

Make sure the power cord is plugged in completely. Check for a bad fuse, tripped breaker or tripped LCDI Device. Refer to page 3 for LCDI reset instructions and to con¿rm proper fuse size.

ForX-Starmodelsonly:

Youcanresetthecircuitboardbypressingthe“MODE”buttonandthe “TEMPERATURE DOWN” button at the same time. The LEDs (small red lights) for Hour, Start and Stop will begin blinking. Once this occurs, turn the unit off by pressing the On/Off button once and then unplug the unit. Finally, plug the unit back in and turn it on by pressing the On/Off button once. All settings revert back to the factory default settings.

This is a warm weather appliance

Your air conditioner is designed to cool in warm weather when the outside temperature is above 60°F (16°C), soit won't cool aroom if it isalready cool outside. Also, itwill not provideadequate heating whenthe outdoor ambient temperature falls below 37°F (3°C).

Condensation is normal

Air conditioners actually pump the heat and humidity from your room to the

of thewater to keepthe outside coil cool. Ifthere is excessive humidity, there

.noit a re polamronsisihT.edistuopirdlliwtahtretawssecxeebyam

Frosting

This usually occurs because of insufficient airflow across the coils, a dirty

ottinuteS.esehtfollaro,re htaewpmadlooc,retlif Fan Only and the frost will disappear. Setting the thermostat a little warmer will probably prevent the frosting from recurring.

Noises

All air conditioners makesome noise. Webuild them tooperate as quietlyas

detnuomenonahtreteiuqsillawanidetnuomre noit id nocrianA.elbissop in a window. It is important to ensurethat the chassis seal gasket is properly installed (refer to Installation Instructions, Step 8, page 8).

Cleaning your air conditioner

The decorative front and the cabinet can be cleaned with warm water and a

-hcattagnitsudahtiwdemuucavebnacliocroodniehT.tneg ret eddiuqildlim ment if it appears to be dirty. The outdoor coil can be gently sprayed with a hose ifyou can get toit. If not,you might call your dealer for a more thorough cleaning whenneeded. Theair ¿ltershould beinspected weeklyand cleaned ifneededbyvacuumingwithadustattachmentorbycleaninginthesink using warmwater and a mild dishwashingdetergent. Dry the¿lter thoroughly before reinstalling. Use caution– the coil surface can be sharp.

Heat pumps operate differently

Ifyourunitisa"Y",orheatpumpmodel,therearesomethingsthatyouwill want to be aware of.

Somefunctionsofaheatpumpdifferfromyourunitwhenitisusedfor cooling:

1. It is normal for ice to form on the outdoor coil of the heat pump. Moisture in the outside air, passing over the coil when very cold, will form ice.

2. If the outdoor temperature drops below 37°F (-3°C), your heat

nehW.taehecnat sis ercirtceleehtnonrutyllacitamotualliwpmup the temperature rises to 40°F (4°C) , the compressor will resume the heat pump operation. If your unit is a 115 volt model (YQ07), it is designed for use in warmer climates and has no electrical heat

tsomesulliwrenoitidnocriaruoydna,retawsemoc ebytidimuH.riaedistuo

feature, and will not provide adequate heat below 37°F(3°C).

WARNING

Electrical Shock Hazard

Disconnect power before servicing. Replace all parts and panels before operating. Failure to do so can result in death or electrical shock.

Available accessories

Window installation kits - heat pump models

Friedrich YQ Heat Pump models are normally installed thru-the-wall and are packaged and sold without the expandable curtain assemblies. The WIKQ Curtain Assembly Kitmay bepurchased as an accessory forwindow installations. This accessory can be ordered from your Friedrich Dealer. When ordering a kit, state model and serial number of your unit.

920-197-01

Friedrich Air Conditioning Company

P.O. Box 1540

San Antonio, TX 78295

210.357.4400

www.friedrich.com

ROOM AIR CONDITIONERS

LIMITED WARRANTY

FIRST YEAR

ANY PART: If any part supplied by FRIEDRICH fails because of a defect in workmanship or material within twelve months from

date of original purchase, FRIEDRICH will repair the product at no charge, provided room air conditioner is reasonably accessib le for service. Any additional labor cost for removing inaccessible units and/or charges for mileage related to travel by a Service Agency that exceeds 25 miles one way will be the responsibility of the owner. This remedy is expressly agreed to be the exclusive remedy within twelve months from the date of the original purchase.

SECOND THROUGH FIFTH YEAR

SEALED REFRIGERANT SYSTEM: If the Sealed Refrigeration System (defined for this purpose as the compressor, condenser

coil, evaporator coil, reversing valve, check valve, capillary, filter drier, and all interconnecting tubing) supplied by FRIEDRICH in your Room Air Conditioner fails because of a defect in workmanship or material within sixty months from date of purchase, FRIEDRICH will pay a labor allowance and parts necessary to repair the Sealed Refrigeration System; PROVIDED FRIEDRICH will not pay the cost of diagnosis of the problem, removal, freight charges, and transportation of the air conditioner to and from the Service Agency, and the reinstallation charges associated with repair of the Sealed Refrigeration System. All such cost will be the sole responsibility of the owner. This remedy is expressly agreed to be the exclusive remedy within sixty months from the date of the original purchase.

APPLICABILITY AND LIMITATIONS: This warranty is applicable only to units retained within the Fifty States of the U.S.A., District of Columbia, and Canada. This warranty is not applicable to:

1. Air filters or fuses.

2. Products on which the model and serial numbers have been removed.

3. Products which have defects or damage which results from improper installation, wiring, electrical current characteristics, or maintenance; or caused by accident, misuse or abuse, fire, flood, alterations and/or misapplication of the product and/or units installed in a corrosive atmosphere, default or delay in performance caused by war, government restrictions or restraints, strikes, material shortages beyond the control of FRIEDRICH, or acts of God.

OBTAINING WARRANTY PERFORMANCE: Service will be provided by the FRIEDRICH Authorized Dealer or Service Organization in your area.

to: Room Air Conditioner Service Manager, Friedrich Air Conditioning Co., P.O. Box 1540, San Antonio, TX 78295-1540.

LIMITATIONS: THIS WARRANTY IS GIVEN IN LIEU OF ALL OTHER WARRANTIES. Anything in the warranty notwithstanding, ANY IMPLIED WARRANTIES OF FITNESS FOR PARTICULAR PURPOSE AND/OR MERCHANTABILITY SHALL BE LIMITED TO THE DURATION OF THIS EXPRESS WARRANTY. MANUFACTURER EXPRESSLY DISCLAIMS AND EXCLUDES ANY LIABILITY FOR CONSEQUENTIAL OR INCIDENTAL DAMAGE FOR BREACH OF ANY EXPRESSED OR IMPLIED WARRANTY.

NOTE: Some states do not allow limitations on how long an implied warranty lasts, or do not allow the limitation or exclusion of

consequential or incidental damages, so the foregoing exclusions and limitations may not apply to you.

OTHER: This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

PROOF OF PURCHASE: Owner must provide proof of purchase in order to receive any warranty related services.

All service calls for explaining the operation of this product will be the sole responsibility of the consumer.

All warranty service must be provided by an Authorized FRIEDRICH Service Agency, unless authorized by FRIEDRICH prior to repairs being made.

They are listed in the Yellow Pages. If assistance is required in obtaining warranty performance, write

(10-04)

Unidades de aire acondicionado

M oney

Fan

T i

e r

p e r

i o

Set Hr

Sta

r t

e m

e r

t u r

F an

C ool

O n/Off

o w

e r

Coo

Only

Spe

e d

ave

m er

de tipo ventana

Modelos de chasis portátil

XQ05, XQ06, XQ08, XQ10, XQ12

EQ08, YQ07

Manual de instalación y funcionamiento

Registre su unidad de aire acondicionado

La información del modelo aparece enla placa de la partefrontaldelaunidad,enelladoizquierdo,justo debajo de los mandos.

Porfavorcompleteyenvíelatarjetaderegistroque viene con el producto,o regístrese en líneaen www. friedrich.com (sólo en EE.UU.).Para su conveniencia, anote aquí lainformación del modelo.

NÚMERO DE MODELO

NÚMERO DE SERIE

FECHADECOMPRA

X A M

A E H

f f O

n Fa

y l n O

h g i H t a e H

h g i H

l o Co

w Lo

t ea H

X A M

O CO

w o L

l o o

t r a t s

e r

n e e w t

. n i m

w o l l A

920-197-01 (04-08)

920-197-01

¡Enhorabuena!

Acaba de comprar la tecnología más avanzada en unidades de aire acondicionado de tipo ventana. Su unidad de aire acondicionado de tipo ventana Friedrich le dará muchos años de servicio de conﬁ anza. Este modelo de Friedrich incorpora muchas características para garantizar el funcionamiento silencioso, la mejor circulación posible del aire frío, aire seco, controles funcionales y un funcionamiento económico.

Contenido

Funcionamiento del aire acondicionado

Su seguridad y la seguridad de los demás ............................................................................................................................................................................... 14

Antes de utilizar la unidad............................................................................................................................................................................................................ 15

Para obtener el mejor rendimiento y el consumo más eficaz del aire acondicionado.................................................................................................................... 15

Modelos XQ

Puesta en marcha........................................................................................................................................................................................................................ 16

Conﬁ guración del modo de funcionamiento................................................................................................................................................................................. 16

Función MoneySaver

Ajuste de la temperatura............................................................................................................................................................................................................. 16

Ajuste de la velocidad del ventilador ............................................................................................................................................................................................ 16

Puesta en marcha del ventilador inteligente................................................................................................................................................................................. 16

Programación del reloj................................................................................................................................................................................................................. 16

Programación del temporizado.................................................................................................................................................................................................... 16

Protección automática de los componentes ................................................................................................................................................................................ 16

Uso del mando a distancia........................................................................................................................................................................................................... 17

................................................................................................................................................................................................................ 16

Modelos YQ/EQ

Control de las funciones.............................................................................................................................................................................................................. 17

Cuidado y mantenimiento

Cómo quitar/limpiar el filtro .......................................................................................................................................................................................................... 18

Instalación del aire acondicionado

Requisitos de electricidad............................................................................................................................................................................................................ 18

Material de instalación ................................................................................................................................................................................................................. 18

Instalación estándar de marco corredizo de la ventana ............................................................................................................................................................... 19

Instalaciones de pared................................................................................................................................................................................................................. 21

Consejos para solucionar problemas........................................................................................................................................................................................... 23

Accesorios ................................................................................................................................................................................................................................... 23

Garantia....................................................................................................................................................................................................................................... 24

Su seguridad y la seguridad de los demás son muy importante.

Proporcionamos muchos mensajes de seguridad importantes en este manual y en su aparato. Siempre lea y obedezca todos los mensajes de seguridad.

Éste es un símbolo de alerta de seguridad. Este símbolo lo alerta de posibles riesgos que pueden causarle la muerte o lesionarlo a usted o a otras personas. Todos los mensajes de seguridad contarán con el símbolo de alerta de seguridad con la palabra "ADVERTENCIA" o "PRECAUCIÓN". Estas palabras quieren decir:

ADVERTENCIA

PRECAUCIÓN

Todos los mensajes de seguridad le indicarán cuál es el posible riesgo, le indicarán cómo reducir la probabilidad de lesionarse y lo que ocurrirá si no sigue las instrucciones.

AVISO

Puede ocasionarse la muerte o lesiones graves si no sigue las instrucciones.

Puede provocarse lesiones leves a moderadas si no sigue las instrucciones.

Los mensajes para alertarlo sobre posibles daños potenciales a la propiedad tendrán la palabra “AVISO”. Pueden ocurrir daños a la propiedad si no sigue las instrucciones.

920-197-01

ADVERTENCIA: Antes de utilizar la unidad

Asegúrese de que los cables sean apropiados.

Si tienen fusible, deben ser de relevo. Antes de instalar o mover la unidad de sitio, asegúrese de que los amperios del interruptor automático y del fusible de relevo no excedan el máximo de amperios indicados en la ﬁ gura 1.

NO utilice un cable de extensión.

El cable que se suministra transmite la energía eléctrica necesaria para la unidad, y un alargador no lo haría.

Asegúrese de que el enchufe de pared sea compatible con el enchufe del cable que se suministra.

Esto garantiza la toma de tierra apropiada. Si tiene un enchufe de pared de dos clavijas, necesita que un electricista certiﬁ cado lo cambie por un enchufe de pared con toma de tierra. El enchufe con toma de tierra debe cumplir con todos los códigos y requisitos nacionales y locales. Nunca quite la clavija de toma de tierra de un enchufe. Debe utilizar el enchufe de tres clavijas que se suministra con la unidad de aire acondicionado.

Pruebe el cable

Todas las unidades Friedrich de aire acondicionado vienen de fábrica con un cable con interruptor de detección de fugas de corriente (Leakage Current Detection Interrupter o LCDI), que cumple con los requisitos UL y NEC para unidades de aire acondicionado con enchufe, vigente a partir de agosto del

2004.

Para probar el cable de alimentación:

1. Conecte el cable de alimentación a un enchufe de tres clavijas con toma de tierra.

2. Pulse el botón RESET (vea la ﬁ gura 2).

3. Pulse el botón TEST (debe escuchar un clic; el botón RESET se accionará y saltará).

4. Pulse y suelte RESET (debe escuchar un clic; el botón RESET se anclará y quedará pulsado). El cable de alimentación ya está listo para su uso.

NOTA: El dispositivo LCDI no se debe usar como interruptor.

Cuando enchufe la unidad funcionará normalmente sin tener que volver a restablecerlo.

Si el dispositivo no salta al probarlo, el cable está dañado y debe cambiarlo por otro cable del fabricante. Recomendamos que se ponga en contacto con nuestra Línea de asistencia técnica, llamando al (800) 541-6645, extensión

845. Para que le atiendan más rápidamente, tenga a mano el modelo y el

número de serie.

MODELO

XQ05 • XQ06 XQ08 • XQ10 XQ12 • EQ08 YQ07

CIRCUITO

O FUSIBLE

DE RELEVO: AMP VOLT NÚM. NEMA

15 125 5-15R

ENCHUFE

DE PARED

Figura 1

ADVERTENCIA

Peligro de choque eléctrico

Asegúrese de que su receptáculo eléctrico cuente con la misma configuración que el enchufe de su aire acondicionado. Si es diferente, consulte con un electricista certificado.

No use adaptadores para el enchufe. No utilice cables de extensión. No retire el contacto a tierra.

Siempre conéctelo a un tomacorriente trifásico con contacto a tierra. No seguir estas instrucciones puede ocasionar la muerte, un incendio o un choque eléctrico.

NOTA: Su dispositivo LCDI se parecerá a uno de éstos

RESET

TEST

RESET

WARNING

TEST BEFORE EACH USE

Figura 2

1. PRESS RESET BUTTON

2. PLUG LDCI INTO POWER RECEPTACLE

3. PRESS TEST BUTTON, RESET BUTTON SHOULD POP UP

4. PRESS TEST BUTTON, FOR USE DO NOT USE IF ABOVE TEST FAILS

WHEN GREEN LIGHT IS ON IT IS WORKING PROPERLY

TEST

Para obterner el mejor rendimiento y el consumo más eficaz del aire acondicionado

Mantenga limpio el filtro

Asegúrese de que su aire acondicionado funcione siempre al máximo limpiando el ﬁ ltro regularmente. En la página 17 encontrará las instrucciones sobre cómo quitar y limpiar el ﬁ ltro.

Tenga buena ventilación

Asegúrese que la unidad tenga buena ventilación de entrada y salida. La unidad manda el aire acondicionado a la parte de arriba y recibe el aire no tratado por la parte de abajo. Para funcionar bien es necesario que tenga buena ventilación. También es importante que la ventilación de la unidad no esté bloqueada en la parte exterior del ediﬁ cio.

Instalación de la unidad

Se puede instalar en una ventana o en una pared, a la sombra de un árbol o de otro ediﬁ cio para que funcione con mayor eﬁ cacia. También ayuda utilizar persianas en la parte soleada de la vivienda para aumentar su eﬁ cacia.

Aislamiento

Un buen aislamiento ayuda a mantener los niveles deseables de comodidad. Las puertas deben llevar burletes de aislamiento. Utilice sellador en las juntas de las puertas y ventanas.

Correcta instalación de la junta de sello

Asegúrese de instalar correctamente la junta selladora para reducir el nivel de ruido y mejorar la eﬁ cacia de la unidad. Si no está instalada, consulte las instrucciones de instalación de la página 20.

920-197-01

Funcionamiento del aire acondicionado Friedrich (Modelos XQ)

Puesta en marcha

Si el aire está instalado y enchufado en el enchufe correcto, está listo para ponerse en marcha. La prim era vez que utilice la unidad, el compresor tardará tres minutos en ponerse en marcha. Consulte la sección de “Protección automática de los componentes” en la página siguiente.

3 4

18 9 2

Figura 3

Pulse una vez el botón Power (Encendido). La unidad se enciende

automáticamente en COOL a una temperatura de 24°C (75°F), a velocidad F1 y en modo de noche.

Configuración del modo de funcionamiento

Cuando se pone en marcha la unidad por primera vez, está en modo Cool (luz encendida), con ventilador constante.

Pulse una vez el botón Mode (Modo) para activar MoneySaver® (luz

encendida).

MoneySaver® es una función que hace circular el aire del ventilador con el

compresor para que el ventilador no esté en funcionamiento constante. Esto ahorra energía y mejora la deshumidiﬁ cación. Si lo preﬁ ere, puede utilizar ventilador constante para que haya más corriente de aire (para volver a ventilador constante, pulse otras dos veces el botón Mode).

Haga lo siguiente para que el ventilador funcione solo.

En modo MoneySaver® (luz encendida), pulse una vez el botón Mode

para activar la función FAN ONLY (la luz encendida).

Fan Only hace que circule el aire de la habitación sin que se encienda el compresor.

Para ajustar la temperatura

Pulse Mode (Modo) para seleccionar Cool (FRÍO) o MoneySaver®.

MÁS FRÍO – Pulse el botón para bajar la temperatura de la

habitación.

MÁS CALOR – Pulse el botón para subir la temperatura de la

habitación.

Pulse y a la vez para cambiar la lectura de la temperatura

de Fahrenheit (ºF) a Celsius (ºC).

Repita el paso 7 para pasar para volver de ºC a ºF.

Para ajustar la velocidad del ventilador

Pulse Fan Speed (Velocidad del ventilador) para ver el ajuste actual.

Pulse otra vez para cambiar la velocidad. F1 es la velocidad inferior de noche (SLEEP SETTING/LOW), F2 es media (MEDIUM) y F3 es alta (HIGH).

Para activar el ventilador inteligente (Smart Fan)

Cuenta con una cuarta opción, SF, al seleccionar la velocidad del

ventilador, es la función SMART FAN. SMART FAN NO FUNCIONA EN EL Modo DE Fan Only.

Smart Fan ajustará automáticamente la velocidad del ventilador al nivel de comodidad deseado. Por ejemplo, si las puertas de la casa están abiertas durante mucho rato, o hay mucha gente en la habitación, Smart Fan puede ajustar la velocidad a una velocidad superior para compensar la subida de la temperatura. Así no hace falta que usted ajuste la velocidad del ventilador.

Power

Set

Cool

Money Saver

Fan Only

Clock

Start Time

Stop Time

Temp/Hour

Fan

Speed

Timer

On/Off

Mode

Hour

10 11 12

Para programar el reloj

Pulse Set Hour (Hora) una vez para ver la hora (se enciende la luz

del reloj). La hora que aparece es la hora aproximada (sólo la hora). Pulse y

para ajustar la hora. ASEGÚRESE DE INDICAR CORRECTAMENTE A.M. o P.M. (Cuando es P.M. se enciende una luz roja en la esquina superior izquierda de la pantalla).

Para programar el temporizador

NOTA: Programe la hora antes de ajustar el temporizador.

Puede marcar la hora de encendido (START) y la hora de apagado (STOP) con una hora de diferencia como mínimo y veintitrés horas de diferencia como máximo.

Cuando termine de programar la hora, pulse una vez Set Hour (se

encenderá la luz de Start). Pulse

y para seleccionar a qué

hora desea que se encienda la unidad. Cuando seleccione la hora de inicio (START), pulse otra vez Set Hour

(se encenderá la luz de Stop). Pulse y

para seleccionar a qué hora desea que se apague la unidad. Cuando seleccione la hora de apagado, pulse otra vez el botón Set Hour.

Pulse el botón Timer On/Off (TEMPORIZADOR ON/OFF) para

activar el temporizador (se enciende la luz). Vuelva a pulsar Timer On/ Off para desactivarlo (se apaga la luz). Al seleccionar la hora de inicio y de apagado, quedan programadas en la memoria para cada día hasta que se cambien.

NOTA: Si se desconecta la unidad o se va la corriente, debe volver a programar la hora para que funcione el temporizador.

Protección automática de los componentes

La unidad dispone de protección automática de los componentes. Para proteger el compresor de la caja hay tres minutos de retraso cuando se apaga la caja o se corta la corriente. No afecta al ventilador. El compresor también tarda tres minutos en encenderse cuando pasa de Cool a Fan Only y viceversa.

920-197-01

Cómo utilizar el mando a distancia

Puesta en marcha

POWER - Pulse una vez el botón Power. La unidad se encenderá

automáticamente con el modo y velocidad del ventilador en que est aba cuando se apagó.

Configuración del modo de funcionamiento

COOL - Pulse el botón Cool (Frío) para cambiar automáticamente a

COOL.

FAN ONLY - Pulse el botón Fan Only si sólo quiere que funcione el

ventilador.

MoneySaver® - Pulse el botón MoneySaver® para activar la función

de MoneySaver®. De esta manera se pone en marcha el ventilador con el compresor para que el ventilador no esté en funcionamiento constante.

Para ajustar la temperatura

WARMER - Pulse el botón Warmer para subir la temperatura.

COOLER - Pulse el botón Cooler para bajar la temperatura.

Para ajustar la velocidad del ventilador

FAN SPEED - Pulse el botón Fan Speed para ver el ajuste actual.

Pulse otra vez para cambiar la velocidad. F1 es la velocidad inferior de noche (SLEEP/LOW), F2 es media (MEDIUM), F3 es alta (HIGH)

y SF es SMART FAN.

Para programar el reloj

SET HOUR CLOCK - Pulse una vez Set Hour para ver la hora. Siga

pulsando el botón hasta que aparezca en la pantalla la hora real (sólo se ve la hora). No se indican los minutos. Asegúrese de indicar

correctamente A.M. o P.M.

TIMER START - Pulse Start para ver a qué hora debe empezar a

enfriar. Siga pulsando hasta que aparezca en la pantalla la hora en la que quiere que se encienda. Así se indica a qué hora quiere que comience enfriar.

TIMER STOP - Pulse el botón Stop y siga pulsando hasta que la hora

en que usted quiere que se apague la unidad aparezca en la pantalla. Así se indica a qué hora quiere que deje de enfriar.

TIMER ON/OFF - Pulse una vez el botón On/Off para activar (se

enciende la luz) o desactivar (se apaga la luz) el temporizador. Al seleccionar el tiempo de inicio y de apagado, quedan programados en la memoria para cada día hasta que se cambien.

NOTA: Si se desconecta la unidad o se va la corriente, debe volver a programar la hora para que funcione el TEMPORIZADOR.

Figura 4

Temperature

Cooler

Warmer

Cool

Fan

Only Speed Saver

Timer Operation

On/Off

Power

Money

Fan

Set Hr.

Start

Stop

7 8

Para programar el temporizador

NOTA: Puede marcar la hora de encendido (START) y la hora de apagado (STOP) con una hora de diferencia como mínimo y veintitrés horas de diferencia como máximo.

Puede comprar otros mandos a distancia inalámbricos RC1 en el distribuidor de Friedrich.

Funcionamiento del aire acondicionado Friedrich (Modelos YQ07 / EQ08)

Modelo YQ07

Este producto está diseñado para utilizarlo en zonas de clima más templado, por lo que no cuenta con calentador eléctrico y no calienta bien por debajo de los 37°F (3°C).

Only

Fan

High Cool

MAX HEAT

MAX COOL

Control de las funciones

El mando de la izquierda tiene seis posiciones y permite seleccionar frío o calor a velocidad alta o baja. También puede seleccionar sólo ventilador.

Control de la temperatura

El mando de la derecha es el termostato – gírelo en el sentido de las agujas del reloj para bajar la temperatura y en sentido contrario para subirla (véase la ﬁ gura 5).

Figura 5

Off

High Heat

Low

Heat

Low

Cool

Allow 3 min. between restarts

920-197-01

Cuidado y mantenimiento

Cómo quitar el filtro

Apague la unidad y saque el ﬁ ltro estirando hacia arriba y hacia usted (véase la ﬁ gura 6). Límpielo con agua caliente y un detergente suave, enjuáguelo y séquelo y vuelva a ponerlo en su sitio detrás del panel frontal.

Figura 6

Instrucciones de instalación

NOTA: Este manual incluye instrucciones de instalación para montarlo en ventanas o en la pared. Los modelos TwinTemp® de aire frío/aire caliente son de instalación de pared. Para montar la unidad en una ventana requiere un kit accesorio especial de montaje, que puede comprar en su distribuidor Friedrich.

PROTECCIÓN DEL CIRCUITO – La sobrecarga del circuito causará el

ADVERTENCIA

Peligro de choque eléctrico

Asegúrese de que su receptáculo eléctrico cuente con la misma configuración que el enchufe de su aire acondicionado. Si es diferente, consulte con un electricista certificado.

No use adaptadores para el enchufe. No utilice cables de extensión. No retire el contacto a tierra.

Siempre conéctelo a un tomacorriente trifásico con contacto a tierra. No seguir estas instrucciones puede ocasionar la muerte, un incendio o un choque eléctrico.

¡Lea esto primero! Requisitos de electricidad

IMPORTANTE: Antes de instalar la unidad, compruebe los códigos y la información que sigue. Consulte con un electricista profesional para asegurarse que los cables respeten los códigos locales.

malfuncionamiento de la unidad por lo que es necesario contar con la protección eléctrica adecuada. Todos los modelos de chasis portátil necesitan un fusible o un interruptor de circuito de 15 amperios para proteger en caso de sobrecarga. Por la demanda temporal de alta corriente, cuando se pone en marcha el aire acondicionado, use un fusible de retraso “TIME DELAY” o un interruptor de tipo HACR. En caso de duda consulte con su distribuidor o con la compañía eléctrica.

Debe conectar la unidad a una fuente de alimentación del voltaje y hertzios de C.A. que se indican en la placa de información del chasis. Sólo puede utilizar corriente alterna (C.A.). No puede usar corriente continua (C.C .).

El cable tiene un enchufe con clavija de toma de tierra y debe enchufarse en un enchufe del mismo tipo. Consulte la página 14 para ver si su modelo utiliza el enchufe apropiado.

ADVERTENCIA: NUNCA QUITE LA CLAVIJA DE TOMA DE TIERRA DE UN ENCHUFE NI UTILICE UN ALARGADOR CON LA UNIDAD DE AIRE ACONDICIONADO.

Materiales que necesita para la instalación (sólo para unidades verticales)

Artículo DESCRIPCIÓN Cantidad

TORNILLOS PARA CHAPA DE METAL TIPO 8 x 3/8 pulg.

TORNILLOS PHILLIPS TRUSS TIPO 8 x 1/2 pulg.

TORNILLOS HEXAGONALES TIPO 8 x 7/8 pulg.

TORNILLOS PHILLIPS TRUSS TIPO 8 x 1/4 pulg.

GOMAESPUMA GRIS 1 x 1 ½ x 42 pulg.

GOMAESPUMA BLANCA 1 x 1 ½ x 48 pulg.

ARTÍCULO 1 ARTÍCULO 2 ARTÍCULO 3 ARTÍCULO 4 ARTÍCULO 5 ARTÍCULO 6

ARTÍCULO 7 ARTÍCULO 8 ARTÍCULO 9 ARTÍCULO 10 ARTÍCULO 11

Artículo DESCRIPCIÓN Cantidad

8 4

1 1

ACOPLE PARA LA PERSIANA IZQUIERDA

ACOPLE PARA LA PERSIANA DERECHA

PANEL DECORATIVO FRONTAL

CAJA O FUNDA

UNIDAD DE AIRE ACONDICIONADO

1 1

1 1 1

Instalación de ventana

920-197-01

ADVERTENCIA

Peligro de caída de objetos

No seguir las instrucciones de instalación para montar su aire acondicionado puede ocasionar daños a la propiedad, lesiones físicas o la muerte.

PASO 1 Cuando saque la unidad de la caja de embalaje, quite la cinta

PASO 2 Instale los acoples de persiana a la caja, como se muestra en

PASO 3 Centre la caja en el canal de la repisa de la ventana contra la

PASO 4 Baje el marco de la ventana hasta que quede por detrás del canal

PASO 5 Extienda las per sianas de cada lado hasta que encajen en el canal

adhesiva que sujeta la parte frontal. Deje la parte frontal en un sitio seguro y deslice el chasis de la caja (véase la ﬁ gura A).

la ﬁ gura B. Use ocho (8) tornillos hexagonales tipo 8 x 3/8 pulg. (artículo 1 de la página 18).

ventana, como se ve en la ﬁ gura C, sección A-A.

de soporte del estante en la parte superior de la caja. Esto ayuda a que se quede ﬁ jo. Atornille con el tornillo hexagonal tipo 8 x 7/8 pulg. (artículo 3 de la página 18) para sujetar el canal de la repisa en la parte inferior de la abertura de la ventana, como se ve en la ﬁ gura C.

de la ventana. Sujete las persianas y marque cuatro (4) agujeros (los agujeros están en las esquinas superiores izquierda y derecha de las persianas, dos (2) en marco ﬁ jo de la ventana y dos (2) en el marco corredizo de la ventana. Aparte las persianas y perfore cuatro (4) agujeros piloto de 7/64 pulg. de diámetro. Vuelva a desplegar las persianas y sujételas al marco de la persiana con dos tornillos (2) hexagonales Phillips tipo 8 x ½ pulg. (artículo 2 de la página 18) y dos tornillos (2) hexagonales Phillips tipo 8 x ¼ pulg. (artículo 4), como se ve en la ﬁ gura C.

Figure B

BARRA DE SUJECIÓN DEL ACOPLE DE LA PERSIANA

ACOPLE

(IZQUIERDO)

DE LA

PERSIANA

TORNILLO HEXAGONAL TIPO 8 x 3/8

pulg. (ILUSTRACIÓN EN LA PÁGINA

18, ARTÍCULO 1). SE NECESITAN 8 (4

POR CADA LADO). INSTALE ATORNI-

LLANDO EL INTERIOR DE LA FUNDA

A LA BARRA DE SUJECIÓN

PRECAUCIÓN

Peligro de peso excesivo

Pida la ayuda de dos o más personas al instalar su aire acondicionado.

No hacerlo puede provocar lesiones en la espalda o en otras partes del cuerpo.

CANAL DE APOYO DEL ESTANTE

ACOPLE

(DERECHO) DE

LA PERSIANA

PRECAUCIÓN

Riesgos de cortadas/amputaciones

Aunque se ha tenido mucho cuidado para minimizar los bordes filosos en la construcción de su unidad, utilice guantes u otro tipo de protección para las manos al manejar la unidad.

No hacerlo puede ocasionar lesiones físicas de leves a moderadas.

Figure A

PARA SACAR DE LA FUNDA UTILICE LA CORREA Y EL ASA DE DELANTE DE LA BANDEJA. PIDA AYUDA SI NECESITA QUE OTRA PERSONA SUJETE LA FUNDA. ASEGÚRESE DE QUE LA UNIDAD ESTÉ APOYADA SOBRE UN LUGAR FIRME ANTES DE SACARLA DE LA FUNDA.

AGARRADERA MANUAL

MANGO DE LA BASE

Figure C

(Véase la ilustración del artículo 2 de la página 18)

(Véase la ilustración del artículo 4 de la página 18)

TORNILLO PHILLIPS DE 1/2 pulg.

TORNILLO PHILLIPS TIPO 1 x 1/4 pulg.

TORNILLO HEXAGONAL TIPO 8 x 7/8 pulg. (Véase la ilustración del artículo 3 de la página 18)

MARCO FIJO DE LA VENTANA

CUANDO CARGUE O TRANSPORTE LA UNIDAD PIDA AYUDA

CANAL

DE LA

REPISA

SI NECESITA PARA SUJETARLA POR DEBAJO (BANDEJA),

ALEJANDO TODOS LOS OBSTÁCULOS.

CANAL DE APOYO DEL ESTANTE

MARCO DE LA VENTANA

CAJA

SECCIÓN A-A

PASO 6 Inspeccione la unidad antes de meterla en la funda. Debe rotar

manualmente el ventilador y la rueda del extractor para asegurarse de que no estén obstruidas. Asegúrese de apartar el cable al meter la unidad en la funda.

NOTA: Por motivos de seguridad, NO enchufe el cable hasta que

termine de instalar la unidad.

PASO 7 Si la unidad se ve bien, puede ponerla en su sitio en los rieles

inferiores de la caja y empujar hasta el fondo.

NOTA: Para levantar la unidad sujétela siempre por la bandeja

inferior y pida ayuda si es necesario (véase la  gura A).

920-197-01

Figura D

JUNTA SELLADORA DE ESPUMA GRIS (Véase la ilustración del artículo 5 de la página 18)

PASO 8 Coloque la goma espuma blanca del chasis (artículo 6 de la página

18) y la goma espuma gris de la ventana (artículo 5). Coloque con cuidado la goma espuma blanca (artículo 6) entre el chasis y la caja, empezando por una esquina y subiendo hasta arriba hasta dar toda la vuelta. Coloque la goma espuma gris (artículo 5) entre los marcos de la ventana c omo se ve en la  gura D. Si no instala el sellador del chasis, la unidad no funcionará correctamente, hará más ruido al funcionar y ampli cará el sonido procedente de fuera.

PASO 9 Sujete el panel frontal decorativo como se ve en la  gura E. Inserte

las dos pestañas del panel en las ranuras de la parte superior de la caja y baje el panel hasta el fondo de la caja. Ponga el cable eléctrico a la izquierda o a la derecha según donde esté el enchufe de la pared. Use los sujetadores de la parte inferior del panel frontal para sujetar el cable. Ponga el panel frontal de la caja con dos (2) tornillos Phillips tipo 8 x ½ pulg. (artículo 2 de la página 18).

ADVERTENCIA

Peligro de choque eléctrico

Desconecte la unidad antes de darle mantenimiento. No seguir estas instrucciones puede ocasionar la muerte, un incendio o un choque eléctrico.

Figure E

LUGAR DE LAS

PESTAÑAS

JUNTA

SELLADORA DEL CHASIS

PARA EVITAR FUGAS DE AIRE,

COLOQUE LA JUNTA DE GOMA

ESPUMA BLANCA (artículo 6 de la

página 18) ENTRE LA UNIDAD DE

AIRE ACONDICIONADO Y LA CAJA.

RANURAS DE LAS PESTAÑAS

MUESCAS PARA LA SALIDA DEL CABLE

TORNILLO HEXAGONAL TIPO 8 x 1/2

pulg. (Véase la ilustración del artículo 2 de la página 18). SE NECESITAN 2 (1 POR CADA LADO).

PASO 10 PROTECCIÓN DE L CIRCUITO – Si la unidad tiene protección del

circuito use un fusible de relevo (“TIME DELAY”) o un interruptor tipo HACR para la subida temporal de la corriente al conectar la unidad. Antes de poner en marcha la unidad c onsulte los amperios que necesita el fusible o el interruptor de su modelo. Debe ser de 15 amperios. Consulte la sección de “Funcionamiento” para instrucciones más detalladas de funcionamiento.

PRECAUCIÓN

Peligro de peso excesivo

Pida la ayuda de dos o más personas al instalar su aire acondicionado.

No hacerlo puede provocar lesiones en la espalda o en otras partes del cuerpo.

ADVERTENCIA

Peligro de objetos en movimiento

Cambie todos los paneles antes de operar su aire acondicionado.

No hacerlo puede provocar lesiones.

Instalación de pared

ADVERTENCIA

Peligro de caída de objetos

No seguir las instrucciones de instalación para montar su aire acondicionado puede ocasionar daños a la propiedad, lesiones físicas o la muerte.

920-197-01

PASO 1 Cuando saque la unidad de la caja de embalaje, quite la cinta

adhesiva que sujeta la parte frontal. Deje la parte frontal en un sitio seguro y deslice el chasis de la caja (véase la ﬁ gura A de la página 19).

PASO 2 Quite el canal de la carcasa de la parte superior de la caja (véase

la ﬁ gura B de la página 19).

NOTE: No corresponde a los modelos de bomba de calor que se

venden sin caja de montaje rápido.

PASO 3 PREPARACIÓN – Corte y enmarque una abertura en la zona de

la pared que desee, como indica la ilustración (véase la ﬁ gura F).

PASO 4 Coloque la caja en la abertura enmarcada. NOTA: Mida y rellene los espacios vacíos entre el lado de la caja

y el marco de Madera antes de ﬁ jarlo en su sitio.

Figure F

MARCO DE 2 x 8 pulg.

20"

14 ¼"

TAMAÑO DE LA ABERTURA

PASO 5 Coloque el borde frontal sobresalido con un espacio mínimo de

¾ pulg. en la parte superior de la caja y 1 pulg. en la parte inferior (véase la ﬁ gura G).

PASO 6 Coloque la caja en su sitio sujetando los lados con clavos o con

tornillos hexagonales tipo 8 x 7/8 pulg. (artículo 3 de la página 18).

NOTA: PUEDE UTILIZAR OTROS TORNILLOS PARA SUJETAR LA CAJA A LA PARED, INCLUSO EN PAREDES DE MAMPOSTERÍA, QUE NO SE SUMINISTR AN CON LA UNIDAD (PUEDEN COMPRARSE EN CUALQUIER FERRETERÍA).

PERNO FLEXIBLE

FINALIZADA

PERNO DE EXPANSIÓN

DE SUJECCIÓN

20"

14 ¼"

INSTALACIÓN EN CEMENTO INSTALACIÓN EN MARCO

Figure G

MÍNIMO DE 3/4 pulg.

PARTE FRONTAL DE LA CAJA

MADERO DE 1 pulg.

DE GROSOR

MÍNIMO DE 1 pulg.

PARED INTERIOR

PARED E XTER IO R

EL BORDE FRONTAL DE LAS PERSIANAS DEBE QUEDAR POR FUERA DE LA PARED EXTERIOR

CON UNA INCLINACIÓN DE ¼ pulg. INSTALE LA CAJA INCLINADA HACIA ABAJO Y HACIA FUERA PAR A EL DRENAJE.

MÁXIMO GROSOR DE PARED PERMITIDO:

8 ½ pulg.

DEJE SOBRESALIR POR DELANTE UN BORDE DE ¾ pulg. SOBRE LA SUPERFICIE DE LA PARED INTERI OR

ENMARQUE LA CAJA CON UNA MOLDURA DE MADERA APROPIADA. SELLE TODO EL CONTORNO EXTERIOR PARA PROTEGER DE LAS INCLEMENCIAS DEL TIEMPO.

TORNILLOS DE RAYA DE 7/8 pulg. (3 POR CADA

LADO). SI LO PREFIERE, PUEDE USAR CLAVOS

920-197-01

PASO 7 Corte dos maderos de 1 pulgada (suministrados por el instalador)

del ancho y largo que necesite. Colóquelos delante y detrás del canal inferior de la repisa como se ve en la ﬁ gura G. Sujételos con clavos (suministrados por el instalador).

PASO 8 Selle todos los agujeros de la caja con el sellador (suministrado

por el instalador).

Figure H

INSTALACIÓN EN MAMPOSTERÍA SÓLIDA

SELLE TODO EL

CONTORNO

CAJA

MORTERO

NOTA: EL ENCHUFE ELÉCTRICO DEL PUNTO “X” DEBE ESTAR A UN RADIO MÁXIMO DE 69 pulg. EN LAS UNIDADES DE 115V.

PASO 9 Complete la instalación siguiendo lo s PASOS 6 a 10 de las instruc-

ciones de instalación en ventana (página 20). No necesitará la junta selladora de la ventana mencionada en el PASO 8.

IMPORTANTE: Lea el PASO 10 antes de poner en marcha la unidad.

ENCHUFE

PUNTO “X”

920-197-01

Consejos para solucionar problemas

Fallo de la corriente

Si se va la corriente, la función de reinicio automático hará que la unidad continúe funcionando en el mismo modo en que estaba funcionando antes de que se fuera la corriente.

¿No enfría?

Si funciona pero no enfría, mire si los controles están bien ajustados. Limpie el ﬁ ltro detalladamente si es necesario. Compruebe si está cerrada la puer ta de ventilación. Compruebe si está instalada la junta selladora del chasis (consulte las instrucciones de instalación, paso 8, página 20).

¿No funciona?

Asegúrese de que está bien enchufado. Compruebe si tiene algún fusible defectuoso o si ha saltado el interruptor o el dispositivo LCDI. Consulte las

instrucciones de la página 15 para restablecer el dispositivo LCDI y para ver

si los fusibles son del tamaño apropiado.

Sólo para los modelos X-Star:

Puede restablecer el circuito pulsando a la vez los botones “Mode” y

“Temperature Down”. Comenzarán a parpadear los indicadores luminosos

LED (las lucecitas rojas) de Hour, Start y Stop. Cuando pase eso, apague la unidad con el botón On/Off y desenchúfelo. Vuelva a enchufarlo y a encenderlo con el botón On/Off. La unidad volverá a los ajustes de fábrica.

Es una unidad para climas templados

Esta unidad de aire acondicionado sir ve para enfriar en climas templados con temperaturas exteriores por encima de los 16°C (60°F). Tampoco funcionará

bien si la temperatura exterior está por debajo de los 3°C (37°F).

La condensación es normal

Normalmente, las unidades de aire acondicionado expulsan el calor y la

humedad de la habitación al exterior. La humedad se convierte en agua y la

unidad utilice la mayor parte del agua para mantener fría la bobina exterior. Si

hace demasiada humedad puede gotear agua por fuera. Esto es normal.

Escarcha

Se produce normalmente porque no hay suﬁ ciente corriente de aire en las

bobinas, el ﬁ ltro está sucio, hace humedad y frío o todas estas cosas juntas. Si ajusta la unidad a Fan Only desaparecerá la escarcha. Subir un poco el termostato puede ayudar a prevenir que se vuelva a formar escarcha.

Ruido

Todas las unidades de aire acondicionado hacen un poco de ruido. Las unidades QuietMaster® son de un diseño muy silencioso. Las unidades

instaladas en pared son más silenciosas que las de instalación de ventana.

Es importante que la junta selladora del chasis esté bien instalada (consulte

las instrucciones de instalación, paso 8 de la página 20).

Limpieza de la unidad de aire acondicionado

Puede limpiar la parte frontal decorativa y la caja con agua caliente y un detergente líquido suave. La bobina interior se puede aspirar con la aspiradora. La bobina exterior se puede rociar con una manguera, pero si no tiene acceso al exterior, llame al distribuidor para una limpieza más a fondo cuando sea necesaria. Debe inspeccionar el ﬁ ltro todas las semanas y limpiarlo si

hace falta con la aspiradora o en la pila, con agua caliente y un detergente

líquido suave. Seque completamente el ﬁ ltro antes de volver a colocarlo en su sitio. Colóquelo con cuidado porque la superﬁ cie es cortante.

Las bombas de calor funcionan de varias maneras

Si su unidad es de tipo “Y” o de bomba de calor, necesita saber varias cosas.

Algunas de las funciones de la bomba de calor actúan de otra manera cuando

la unidad se utilice para calentar:

1. Es normal que se forme hielo en la bobina exterior de la bomba de calor. La humedad del exterior al pasar por la bobina cuando hace mucho frío se convierte en hielo.

2. Si la temperatura exterior baja por debajo de los 3°C (37°F) la bomba de calor calienta automáticamente la resistencia eléctrica. Si la temperatura sube por encima de los 4°C (40°F), el compresor vuelve a poner en marcha la bomba de calor. Si su unidad es de 115 voltios (YQ07), es un modelo para climas templados y no tiene calefacción eléctrica y no calentará bien por debajo de los 3°C (37°F).

ADVERTENCIA

Peligro de choque eléctrico

Desconecte la energía eléctrica antes de dar mantenimiento.

Cambie todas las partes y paneles antes de operar.

No hacerlo puede resultar en la muerte o un choque eléctrico.

Accesorios disponibles

Kits de instalación de ventana – modelos de bomba de calor

Los modelos de bomba de calor de Friedrich normalmente se instalan en pared y se venden sin los acoples de las persianas. Puede comprar el kit accesorio de cortinas WI KQ para instalar en ventana. Puede hacer el pedido a su distribuidor Friedrich. Cuando pida un kit, indique el modelo y el número de serie de su unidad.

920-197-01

Friedrich Air Conditioning Company

P.O. Box 1540

San Antonio, TX 78295

210.357.4400

www.friedrich.com

GARANTÍA LIMITADA PARA

UNIDADES DE AIRE ACONDICIONADO DE TIPO VENTANA

EL PRIMER AÑO

TODAS LAS PARTES: Si falla cualquier componente de FRIEDRICH por defecto de fabricación o de material en los primeros doce meses a par-

tir de la fecha de compra, FRIEDRICH reparará el producto gratuitamente si el acceso a la unidad es razonable. El propietario será responsable de los gastos adicionales por la extracción de partes inaccesibles y gastos de viaje si el trayecto de ida de la compañía de reparaciones es superior a los 46 kilómetros. Éste es el único remedio explícitamente acordado para los primeros doce meses a partir de la fecha original de compra.

DEL SEGUNDO AL QUINTO AÑO

SISTEMA SELLADO DE REFRIGERACIÓN: Si falla el sistema sellado de refrigeración (a estos efectos comprende el compresor, la bobina del

condensador, la bobina del evaporador, la válvula de inversión, los capilares, el secador del ﬁ ltro y todas las tuberías de conexión) suministrado por FRIEDRICH por defecto de fabricación o de material en el período de sesenta meses a partir de la fecha de compra, FRIEDRICH pagará una parte de los gastos de trabajo y los componentes necesarios para reparar el sistema. FRIEDRICH no se hace responsable de los gastos de diagnóstico, extracción, carga, transporte del lugar donde está instalado al centro de reparación, ni reinstalación de la unidad. Estos gastos son responsabilidad del propietario. Éste es el único remedio explícitamente acordado para los primeros sesenta meses a partir de la fecha original de compra.

APLICABILIDAD Y RESTRICCIONES: Estas garantías sólo tendrán vigencia mientras la unidad permanezca en los cincuenta estados de los Estados Unidos, el Distrito de Colombia y Canadá. La garantía excluye:

1. Filtros de aire o fusibles.

2. Productos sin el número de serie o modelo.

3. Productos defectuosos o dañados como resultado de la instalación incorrecta o el uso incorrecto de cables o corriente eléctrica, o mantenimiento inadecuado, o de accidentes, uso o abuso indebido, incendios, inundaciones, alteraciones o aplicaciones incorrectas del producto, y/o unidades instaladas en atmósferas corrosivas, fallos o retrasos de funcionamiento por casos de Guerra, restricciones de gobierno, huelgas, escasez de materiales fuera del control de FRIEDRICH, o actos de fuerza mayor.

PARA OBTENER SERVICIOS BAJO GARANTÍA: Recibirá servicio de la organización de servicio o el distribuidor autorizado por FRIEDRICH en su zona. Puede encontrar esta información en las páginas amarillas. Si necesita ayuda para obtener servicios bajo garantía,

escriba a: Room Air Conditioner Service Manager, Friedrich Air Conditioning Co., P.O. Box 1540, San Antonio, TX 78295-1540.

LIMITACIONES: ESTA GARANTÍA SUPERSEDE TODAS LAS DEMÁS. LAS GARANTÍAS IMPLÍCITAS DE BUEN FUNCIONAMIENTO PARA PROPÓSITOS ESPECIALES Y/O MERCANCÍA SE LIMITAN A LA DURACIÓN DE ESTA GARANTÍA EXPLÍCITA. EL FABRICANTE DECLINA EXPLÍCITAMENTE LA RESPONSABILIDAD DE LOS DAÑOS CONSECUENTES O ACCIDENTALES QUE SE PRODUZCAN POR EL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPLÍCITA O IMPLÍCITA.

NOTA: Algunos estados no tienen limitaciones sobre la duración de garantías implícitas ni permiten limitar o excluir los daños consecuentes o

accidentales, por lo que es posible que estas exclusiones y limitaciones no le afecten a usted.

INFORMACIÓN ADICIONAL: Esta garantía le da a usted derechos legales especíﬁ cos. Puede que usted tenga otros derechos adicionales que varían de un estado a otro.

PRUEBA DE COMPRA: El propietario debe presentar prueba de compra para recibir servicio bajo garantía.

El consumidor es el único responsable de todas las llamadas de servicio para explicar el funcionamiento del producto.

Todos los servicios de garantía deben ser proporcionados por una compañía de reparaciones autorizada por FRIEDRICH, a menos que FRIEDRICH autorice las reparaciones con antelación.

(10-04)

Manuel d’installation et d’opération

M oney

Fan

T i

e r

p e r

a t

i o

Set Hr

Sta

r t

e m

e r

t u r

F an

C ool

O n/Off

o w

e r

Coo

Only

Spe

e d

ave

m er

Climatiseurs de fenêtre

Modèles portatifs à châssis

XQ05, XQ06, XQ08, XQ10, XQ12

EQ08, YQ07

Enregistrez votre climatiseur

Les renseignements sur le modèle se trouvent sur la plaque d’identiﬁ cation. Elle est située à l’avant de l’unité, du côté gauche, directement sous les commandes. Pour enregistrer votre climatiseur de fenêtre, remplis-

sez et postez la ﬁ che d’enregistrement ci-jointe ou ef-

fectuez l’enregistrement en ligne à www.friedrich.com (É.-U. seulement). Pour votre commodité future, inscri-

vez les renseignements sur le modèle ici.

920-197-01 (04-08)

NUMÉRO DE MODÈLE

NUMÉRO DE SÉRIE

DATE D’ACHAT

X A M

A E H

f f O

n Fa

y l n

O h g i H t a e H

h g i H

l o Co

w Lo

t ea H

X A M

O CO

w o L

l o o

t r a t s

e r

n e e w t

. n i m

w o l l A

920-197-01

Félicitations !

Vous avez acheté ce qu’il y a de plus nouveau en matière de technologie de climatiseur de fenêtre. Votre nouveau climatiseur de fenêtre à rendement élevé de Friedrich vous donnera de nombreuses années de service ﬁ able. De nombreuses fonctions supplémentaires sont intégrées à votre climatiseur Friedrich pour assurer un fonctionnement silencieux, la meilleure circulation d’air frais et sec, des commandes fonctionnelles et le fonctionnement le plus économique.

Table des matières

Fonctionnement du climatiseur

Votre sécurité et la sécurité des autres ..................................................................................................................................................................................... 26

Avant de faire fonctionner votre unité........................................................................................................................................................................................... 27

Pour le meilleur rendement de refroidissement et le meilleur rendement énergétique................................................................................................................. 27

Modèles XQ

Pour mettre l’unité en marche ...................................................................................................................................................................................................... 28

Pour régler le mode de fonctionnement....................................................................................................................................................................................... 28

Fonction MoneySaver

Pour régler la température ........................................................................................................................................................................................................... 28

Pour régler la vitesse du ventilateur ............................................................................................................................................................................................. 28

Pour activer SMART FAN............................................................................................................................................................................................................ 28

Pour régler l’horloge .................................................................................................................................................................................................................... 28

Pour régler la minuterie................................................................................................................................................................................................................ 28

Protection automatique des composants ..................................................................................................................................................................................... 29

Comment utiliser la télécommande.............................................................................................................................................................................................. 29

Modèles YQ/EQ

Contrôle de la température .......................................................................................................................................................................................................... 30

Contrôle des fonctions................................................................................................................................................................................................................. 30

Soin et entretien

Retirer et nettoyer le ﬁ ltre............................................................................................................................................................................................................. 30

Installation du climatiseur

Exigences électriques.................................................................................................................................................................................................................. 31

Quincaillerie d’installation............................................................................................................................................................................................................. 31

Installations dans une fenêtre à guillotine .................................................................................................................................................................................... 32

Installations encastrées dans le mur............................................................................................................................................................................................ 34

Conseils de dépannage ............................................................................................................................................................................................................... 36

Accessoires................................................................................................................................................................................................................................. 36

Garantie....................................................................................................................................................................................................................................... 37

Votre sécurité et la sécurité des autres sont très importantes.

Nous avons délivré de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Lisez toujours et suivez tous les messages.

Ceci est un symbôle d’alerte de sécurité. Ce symbôle vous alerte de dangers potentiels qui peuvent conduire à la mort ou vous blesser, vous et d’autres. Tous les messages de sécurité suivront le symbôle d’alerte de sécurité et soit le mot “AVERTISSEMENT” ou “ATTENTION”. Ces mots signifient:

AVERTISSEMENT

ATTENTION

Tous les messages de sécurité vous indiqueront qu’il y a un danger potentiel, et vous diront comment réduire le risque de blessure, ainsi que ce qui se passera si les instructions ne sont pas suivies.

REMARQUE

Vous pouvez être tué ou blessé gravement si vous ne suivez pas les instructions.

Vous pouvez vous blesser légèrement ou plus gravement si vous ne suivez pas les instructions.

un message vous alertant de blessure potentielle s’appellera “NOTICE”. Une blessure potentielle peut arriver si les instructions ne sont pas suivies.

920-197-01

AVERTISSEMENT : Avant de faire fonctionner votre unité

Assurez-vous que le câblage est adéquat pour votre unité

Si vous avez des fusibles, ils doivent être à fusion lente. Avant d’installer ou de déplacer cette unité, assurez-vous que l’intensité du courant électrique du disjonc- teur ou du fusible à fusion lente n’excède pas l’intensité indiquée à la ﬁ gure 1.

N’utilisez PAS un cordon d’extension

Le cordon fourni alimentera l’unité correctement; un cordon d’extension ne le fera pas.

Assurez-vous que la prise est compatible avec la fiche du cordon du climatiseur fourni.

Cela permet d’assurer une mise à la terre adéquate. Si vous avez une prise deux broches, vous devrez la faire remplacer par une prise mise à la terre par un électricien agréé. La prise mise à la terre doit répondre à toutes les ordonnances et tous les codes locaux et nationaux. Vous ne devez en aucun cas retirer la broche de mise à la terre de la ﬁ che. Vous devez utiliser la ﬁ che à trois broches fournie avec le climatiseur.

Vérification du cordon d’alimentation

Tous les climatiseurs individuels Friedrich sont expédiés de l'usine avec un cordon d'alimentation muni d'un interrupteur de détection de fuite de courant (LCDI). Le dispositif LCDI répond aux exigences UL et NEC pour les cordons reliés à des climatiseurs en vigueur en août 2004.

Pour vériﬁ er votre cordon d’alimentation :

1. Branchez le cordon d’alimentation dans une prise à trois broches mise à la terre.

2. Appuyez sur RESET (voir la ﬁ gure 2).

3. Appuyez sur TEST (vous entendrez un clic; le bouton « Reset » se déclenche et sort).

4. Appuyez et relâchez RESET (vous entendrez un clic; le bouton « Reset » s’enclenche et demeure enfoncé). Le cordon d’alimentation est prêt à être utilisé.

REMARQUE: Le dispositif LCDI n’est pas conçu pour être utilisé comme interrupteur.

Une fois branchée, l’unité fonctionnera normalement sans devoir réinitialiser le dispositif LCDI.Si le dispositif ne s’enclenche pas lors de la vériﬁ cation ou si le cordon d’alimentation est endommagé, il doit être remplacé par un nouveau cordon d’alimentation du fabricant. Nous vous recommandons de communiquer avec la Ligne d’assistance technique en composant (800) 541-6645 poste 845. Pour accélérer le service, veuillez avoir vos numéros de modèle et de série à la portée de la main.

MODÈLE

XQ05 • XQ06 XQ08 • XQ10 XQ12 • EQ08 YQ07

PUISSANCE DU CIRCUIT

OU FUSIBLE À

FUSION LENTE

AMP VOLT N° NEMA

15 125 5-15R

ENCHUFE

DE PARED

Figure 1

AVERTISSEMENT

DANGER D’ELECTROCHOC

Assurez-vous que la prise électrique soit la même que la prise de votre climatiseur. S’il y a une différence consultez votre électricien.

N’utilisez pas d’adaptateur de prise. N’utilisez pas de rallonge. Ne retirez pas la fiche de mise à la terre Branchez toujours dans une prise à trois.

Ne pas suivre ces instructions peut provoquer la mort, un incendie, ou un électrochoc.

REMARQUE: votre dispositif LCDI ressemblera à une de ces illustrations.

RESET

Figure 2

WARNING

TEST BEFORE EACH USE

1. PRESS RESET BUTTON

2. PLUG LDCI INTO POWER RECEPTACLE

3. PRESS TEST BUTTON, RESET BUTTON SHOULD POP UP

4. PRESS TEST BUTTON, FOR USE DO NOT USE IF ABOVE TEST FAILS

WHEN GREEN LIGHT IS ON IT IS WORKING PROPERLY

TEST

RESET

TEST

Pour le meilleur rendement de refroidissement et le meilleur rendement énergétique

Garder le filtre propre

Assurez-vous que votre climatiseur est toujours dans son meilleur état de rendement en nettoyant le ﬁ ltre régulièrement. Les directives pour retirer et nettoyer le ﬁ tre se trouvent à la page 28.

Fournir un bon débit d’air

Assurez-vous que la voie de circulation d’air vers et en provenance de l’unité est dégagée. Votre climatiseur diffuse de l’air climatisé dans la partie supérieure de votre unité et admet de l’air non climatisé dans la partie inférieure. Le débit d’air est critique à un bon fonctionnement. Il est aussi important qu’à l’extérieur de l’édiﬁ ce le débit d’air autour de l’extérieur de l’unité ne soit pas bloqué.

Emplacement de l’unité

Si votre climatiseur peut être placé dans une fenêtre ou un mur qui est om-

bragé par un arbre ou un autre édiﬁ ce, il fonctionnera de façon encore plus efﬁ cace. L’utilisation de rideaux ou de stores du côté ensoleillé de l’habitation augmentera aussi l’efﬁ cacité de l’unité.

Isolation

Une bonne isolation peut grandement aider à maintenir les niveaux de

.egartueflacedstelerruobsedriovatneviodsetropseL.séhcrehcertrofnoc

Assurez-vous de calfeutrer autour des portes et des fenêtres.

Installation appropriée d’un joint d’étanchéité

Assurez-vous que le joint d’étanchéité a bien été appliqué pour minimiser le bruit et améliorer l’efﬁ cacité. Si le joint d’étanchéité n’a pas été appliqué, veuillez vous reporter aux directives d’installation à la page 33.

920-197-01

Comment faire fonctionner votre climatiseur de fenêtre Friedrich (modèles XQ)

Pour mettre l’unité en marche

Si votre climatiseur est installé et branché dans une prise appropriée, il est prêt à être utilisé. La première fois que l’unité est mise en marche, le compresseur sera différé de trois minutes. Reportez-vous à la Protection automatique des composants à la page suivante.

Appuyez sur le bouton Power une fois. L’unité sera automatique-

ment en mode Cool avec la température réglée à 24 °C (75 °F) et la vitesse du ventilateur à F1, le réglage de nuit.

Pour régler le mode de fonctionnement

Lorsque vous mettez l’unité en marche pour la première fois, elle sera en mode Cool (lumière allumée), avec le ventilateur en mode continu.

Touchez au bouton Mode une fois pour activer MoneySaver®

(lumière allumée).

MoneySaver® est une fonction qui synchronise le ventilateur avec le

compresseur de manière à ce que le ventilateur ne fonctionne pas constamment. Cela économise de l’énergie et améliore la déshumidiﬁ cation. Ou vous pouvez préférer que le ventilateur fonctionne constamment pour faire circuler l’air (pour retourner au ventilateur en mode continu, appuyez sur le bouton Mode deux fois de plus).

Pour faire fonctionner le ventilateur par lui-même, procédez comme suit:

En continuant à partir du mode MoneySaver® (lumière allumée),

appuyez sur le bouton Mode une fois pour activer la fonction FAN ONLY (lumière allumée).

La configuration VENTILATEUR UNIQUEMENT fera circuler l’air dans la pièce sans compresseur.

Pour régler la température

Utilisez le bouton Mode pour sélectionner la fonction COOL ou

MoneySaver®

PLUS FROID – Appuyez sur le bouton pour abaisser la tem-

pérature de la pièce.

PLUS CHAUD – Appuyez sur le bouton pour augmenter la

température de la pièce.

Appuyez sur les boutons et en même temps pour faire passer

l’afﬁ chage de la température de Fahrenheit (°F) à Celsius (°C).

Répétez l’étape 7 pour passer de °C à °F.

Pour régler la vitesse du ventilateur

3 4

Set

Cool

Money Saver

Fan Only

Clock

Start Time

Stop Time

Fan

Speed

Timer

On/Off

Mode

Hour

10 11 12

Pour activer Smart Fan

Il existe une quatrième option, S F, lors de la sé lection de la vitesse du venti-

lateur. Il s’agit de la fonction SMA RT FAN. SMA RT FAN NE FONCTIO NNE PAS AVEC LE MODE DE VENTILATEUR SEULEMENT.

Smart Fan réglera la vitesse du ventilateur automatiquement pour

maintenir le niveau de confort désiré. Par exemple, si les portes extérieures de votre maison sont ouvertes pendant une période de temps prolongée ou d’autres personnes entrent dans une pièce, Smart Fan peut passer à une vitesse de ventilateur supérieure pour compenser l’augmentation de la charge de chaleur. Cela vous évite de devoir régler la vitesse du ventilateur vous-même.

Pour régler l’horloge

Appuyez sur le bouton Set Hour pour voir le réglage actuel (la lumière

de l’horloge s’allume). Le chiffre afﬁ ché est l’heure approximative (heure seulement). Utilisez les boutons et pour modiﬁ er le réglage. ASSUREZ-VOUS DE RÉGLER A.M. ET P.M. EN CONSÉQUENCE (P.M. est indiqué par une lumière rouge dans le coin supérieur gauche de l’afﬁ chage).

Pour régler la minuterie

REMARQUE: Réglez l’HORLOGE avant de tenter de régler les fonctions de la minuterie.

Vous pouvez régler les heures de départ (START) et d’arrêt (STOP) avec un écart minimum d’une heure entre elles et un écart maximum de vingt-trois heures entre elles.

18 9 2

Power

Temp/Hour

Figure 3

Appuyez sur le bouton Fan S peed pour voir le réglage actuel. Enfoncez-

le à nouveau pour changer la vitesse. F1 est le réglage le plus bas (RÉGLAGE DE NUIT / BAS), F2 est MOYEN, et F3 est ÉLEVÉ.

Après avoir réglé l’heure, appuyez sur le bouton Set Hour une fois

(la lumière Start s’allume). Utilisez les boutons

et pour sé-

lectionner l’heure à laquelle l’unité se mettra en marche (START).

920-197-01

Après avoir réglé l’heure de départ (START), appuyez sur le bou-

ton Set Hour une fois de plus (la lumière Stop s’allume). Utilisez les boutons

et pour sélectionner l’heure à laquelle l’unité

s’éteindra (STOP). Après avoir sélectionné l’heure d’arrêt, appuyez sur le bouton Set Hour une fois.

Appuyez sur le bouton Timer On/Off (la lumière s’allume) pour

activer la fonction minuterie. Pour désactiver cette fonction, appuyez sur le bouton Timer On/Off encore une fois (la lumière s’éteint). Une fois les heures de mise en marche et d’arrêt choisies, elles demeureront en mémoire et se répéteront tous les jours jusqu’à ce qu’elles soient changées.

Comment utiliser la télécommande

Pour mettre l’unité en marche

MISE EN MARCHE - Appuyez sur le bouton Power une fois. L’unité

se mettra automatiquement en marche dans le mode et à la vitesse de ventilateur choisis lorsqu’elle a été éteinte.

Pour régler le mode de fonctionnement

FRAIS - Appuyez sur le bouton Cool pour passer automatiquement

au mode de fonctionnement COOL. VENTILATEUR SEULEMENT - Appuyez sur le bouton Fan Only

si vous désirez faire fonctionner le ventilateur seulement. MoneySaver® - Appuyez sur le bouton MoneySaver® pour activer

la fonction MoneySaver®. MoneySaver® est la fonction qui synchronise le ventilateur avec le compresseur de manière à ce que le ventilateur ne fonctionne pas constamment.

Pour régler la température

PLUS CHAUD – Appuyez sur le bouton Warmer pour augmenter

la température.

REMARQUE:

REMARQUE: Si l'unité est débranchée ou si le courant est interrompu,

l'HEURE doit être réglée à nouveau sinon la minuterie Timer On/Off ne fonctionnera pas au moment désiré.

Protection automatique des composants

Cet appareil est équipé d'une Protection automatique des composants. Pour protéger le compresseur de l'appareil, il y a un délai de trois (ventilateur seulement) avec un retour à Cool (froid), il y a aussi un délai de trois minutes avant la remise en marche du compresseur.

DÉPART DE LA MINUTERIE - Appuyez sur Start pour voir l’heure

actuelle de mise en marche du climatiseur. Continuez à appuyer sur le bouton Start jusqu’à ce que vous arriviez à l’heure de mise en marche désirée. L’heure de mise en marche du climatiseur sera alors réglée.

ARRÊT DE LA MINUTERIE - Appuyez sur le bouton Stop. Continuez

à appuyer sur le bouton Stop jusqu’à ce que vous arriviez à l’heure d’arrêt désirée. L’heure d’arrêt du climatiseur sera alors réglée.

MISE EN MARCHE/ARRÊT DE LA MINUTERIE - Appuyez sur le

bouton Timer On/Off pour activer (la lumière s’allume) ou désactiver (la lumière s’éteint) la fonction minuterie. Une fois les heures de mise en marche et d’arrêt choisies, elles demeureront en mémoire et se répéteront tous les jours jusqu’à ce qu’elles soient modiﬁ ées.

REMARQUE:

Set Hr. doit être réinitialisée, sinon la fonction Timer On/ Off ne fonctionnera pas.

Si l'unité est débranchée ou si le courant est interrompu, la fonction

PLUS FRAIS – Appuyez sur le bouton Cooler pour baisser la

température.

Pour régler la vitesse du ventilateur

VITESSE DU VENTILATEUR - Appuyez sur le bouton Fan Speed

pour voir le réglage actuel. Appuyez à nouveau pour changer la vitesse du ventilateur. F1 est le réglage le plus bas (RÉGLAGE DE NUIT / BAS), F2 est MOYEN, F3 est ÉLEVÉ et SF est le réglage SMART FAN.

Pour régler l’horloge

RÉGLER L’HORLOGE - Appuyez sur Set Hr. une fois pour voir le

réglage actuel. Continuez à appuyer sur le bouton jusqu’à ce que vous arriviez à l’heure actuelle (heure seulement). Les minutes ne sont pas afﬁ chées à l’écran. Assurez-vous que le réglage A.M./P.M. est correct.

Pour régler la minuterie

REMARQUE: Vous pouvez régler les heures de départ (START) et d’arrêt (STOP) avec un écart minimum d’une heure entre elles et un écart maximum de 23 heures entre elles.

Figure 4

Temperature

Cooler

Warmer

Cool

Fan

Only Speed Saver

Timer Operation

On/Off

Power

Money

Fan

Set Hr.

Start

Stop

D’autres télécommandes sans ﬁ l RC1 peuvent être achetées chez votre concessionnaire Friedrich.

7 8

920-197-01

920

Comment faire fonctionner votre climatiseur de fenêtre Friedrich (modèles YQ07/EQ08)

Modèles YQ07

Ce modèle est conçu pour être utilisé dans les climats plus chauds; par conséquent, il ne possède pas de chaleur électrique de secours et ne fournira pas de chauffage adéquat au-delà d’une température extérieure ambiante de 3°C (37°F).

Contrôle des fonctions

Le bouton de gauche est une commande à six positions (Arrêt, Ventilateur seulement, Refroidissement élevé, Refroidissement faible, Chauffage faible, Chauffage élevé) qui vous permet de sélectionner chaud ou froid

à basse ou haute vitesse. De plus, vous pouvez sélectionner ventilateur seulement si vous le désirez.

Contrôle de la température

Le bouton de droite est le thermostat - tournez-le dans le sens horaire pour refroidir, dans le sens antihoraire pour réchauffer (voir la ﬁ gure 5).

Figure 5

Off

High Heat

Low

Heat

Low

Cool

Allow 3 min. between restarts

Only

Fan

High Cool

MAX HEAT

MAX COOL

Soin et entretien

Pour retirer le filtre

Éteignez simplement l'appareil et tirez le cadre du filtre vers le haut et vers vous (voir la figure 6). Nettoyez avec de l'eau tiède et un détergent doux, rincez, séchez et replacez en glissant le filtre dans sa position derrière le panneau avant.

Figura 6

920-197-01

Directives d’installation

REMARQUE: Cette section comprend les directives d’installation pour les montages dans une fenêtre et dans un mur. Les unités de chauffage et de refroidissement Twi nTemp montage dans une fenêtre offerte chez votre concessionnaire Friedrich.

LISEZ CECI D’ABORD! Exigences électriques

IMPORTANT: Avant de commencer l'installation du climatiseur, assurez-vous de respecter les exigences électriques décrites ci-dessous. Si nécessaire, consultez un électricien professionnel pour vous assurer que le câblage de votre maison est conforme aux codes électriques locaux.

sont conçues pour être encastrées dans un mur de façon permanente. Le montage de l’unité dans une fenêtre nécessite une trousse d’accessoires de

PROTECTION DU CIRCUIT - Un circuit surchargé causera invariablement

AVERTISSEMENT

DANGER D’ELECTROCHOC

Assurez-vous que la prise électrique soit la même que la prise de votre climatiseur. S’il y a une différence consultez un électricien qualifié.

N’utilisez pas d’adaptateur de prise. N’utilisez pas de rallonge. Ne retirez pas la fiche de mise à la terre Branchez toujours dans une prise à trois.

Ne pas faire cela peut provoquer la mort, un incendie ou un électrochoc.

des défaillances ou des pannes à un climatiseur; par conséquent, il est nécessaire que la protection électrique soit adéquate. Tous les modèles portatifs à châssis nécessitent un fusible de 15 ampères ou un disjoncteur pour protection de surintensité. À cause de la demande momentanée élevée de courant lorsque votre climatiseur est mis en marche, utilisez un fusible « à fusion lente » ou un disjoncteur de type HACR. Consultez votre concessionnaire ou la compagnie d’électricité en cas de doute.

Votre climatiseur doit être relié à une source d’alimentation ayant la même tension en c.a. et les mêmes hertz que ce qui est indiqué sur la plaque d’identiﬁ cation de l’unité. Seul le courant alternatif (c.a.), pas le courant continu (c.c.), peut être utilisé.

Le cordon d’alimentation possède une ﬁ che avec une broche de mise à la terre d’un type approuvé et une prise de courant correspondante avec mise à la terre est requise. Reportez-vous à la page 25 pour connaître le bon type de prise de courant pour votre modèle.

AVERTISSEMENT: NE COUPEZ OU NE RETIREZ JAMAIS LA BROCHE DE MISE À LA TERRE DE LA FICHE. N’UTILISEZ JAMAIS UN CORDON D’EXTENSION POUR FAIRE FONCTIONNER UN CLIMATISEUR.

Articles requis pour l’installation

(fournis uniquement avec les unités de refroidissement seulement)

N° D’ARTI-

CLE

1 VIS AUTOTARAUDEUSE, n° 8 x 3/8 po 8 2 VIS CRUCIFORME À TÊTE BOMBÉE, n° 8 x 1/2 po 4

5 JOINT GRIS EN MOUSSE, 2,5 cm x 3,8 cm x 106,7 cm 1 6 JOINT BLANC EN MOUSSE, 2,5 cm x 3,8 cm x 121,9 cm 1

ARTICLE 1 ARTICLE 2 ARTICLE 3 ARTICLE 4 ARTICLE 5 ARTICLE 6

ARTICLE 7 ARTICLE 8 ARTICLE 9 ARTICLE 10 ARTICLE 11

ÉTQNOITPIRCSED

01op8/7x8°n,ELANOGAXEHSIV3

2op¼1x8°n,EMROFICURCSIV4

N° D’ARTI-

CLE

7 MONTAGE DU RIDEAU GAUCHE 1 8 MONTAGE DU RIDEAU DROIT 1 9 PANNEAU DÉCORATIF AVANT 1

10 CAISSON OU MANCHON 1

DESCRIPTION QTÉ

1RUESITAMILC11

920-197-01

Installation dans une fenêtre à guillotine

AVERTISSEMENT

DANGER DE CHUTE D’OBJET

Ne pa suivre les instructions d’installation pour le montage de votre climatiseur peut provoquer des dégâts corporels, des blessures, ou la mort.

ÉTAPE 1 Après avoir retiré l’unité de sa boîte d’expédition, retirez le ruban

ÉTAPE 2 Fixez les assemblages de rideaux au caisson comme dans la ﬁ g-

ÉTAPE 3 Centrez le caisson dans la fenêtre avec la rainure d’appui placée

ÉTAPE 4 Tirez le châssis vers le bas derrière la rainure de soutien de

ÉTAPE 5 Allongez les rideaux coulissants de chaque côté de manière à ce

retenant le panneau décoratif avant en place. Déposez le panneau dans un endroit sûr éloigné, puis glissez le châssis hors du caisson (voir la ﬁ gure A).

ure B. Utilisez huit (8) n° 8 x 3/8 po vis à hexagonales à créneaux (article n° 1, page 31).

contre le rebord de la fenêtre comme dans la ﬁ gure C, section A-A.

l’enveloppe sur la partie supérieure du caisson; cela aide à tenir le caisson en place. Installez une vis à tête hexagonale n° 8 x 7/8 po (article n° 3, page 31) dans la rainure de l’appui au fond de l’ouverture de la fenêtre comme dans la ﬁ gure C.

que les cadres aillent dans les rainures. Tout en tenant les cadres de rideaux en place, marquez quatre (4) emplacements de trou (les emplacements de trous se trouvent dans les coins supérieurs de l’assemblage du rideau gauche et droit), deux (2) dans le montant de fenêtre et deux (2) dans le châssis. Tirez les rideaux des emplacements marqués et percez quatre (4) trous de guidage de 3 mm de diamètre. Encore une fois, allongez les rideaux coulissants de chaque côté et installez deux (2) vis cruciformes n° 8 x ½ po (article n° 2, page 31) et deux (2) vis cruciformes n° 8 x 1 ¼ po (article n° 4) dans les cadres du rideau comme dans la ﬁ gure C.

Figure B

SUPPORT DE RETENUE DU MONTAGE DU RIDEAU

MONTAGE

DU RIDEAU

(GAUCHE)

VIS HEXAGONALE À CRÉNEAUX n° 8 x 3/8 PO (ILLUSTRATION À LA PAGE 31, ARTICLE N° 1) HUIT REQUISES (4 DE CHAQUE CÔTÉ). INSTALLATION DE L’INTÉRIEUR DU MANCHON JUSQU’AU SUPPORT DE RETENUE DU MONTAGE DU RIDEAU

ATTENTION

Danger concernant un poids excessif

Employez quelqu’un lors de l’installation de votre climatiseur.

Ne pas faire cela pourrait entraîner des blessures.

RAINURE DE SOUTIEN DE L’ENVELOPPE

MONTAGE

DU RIDEAU

(DROIT)

ATTENTION

Coupure/Entaille

Bien qu’un grand soin a été pris pour la protection des bords tranchants, pour votre protection utilisez des gants ou d’autres protections dures.

Ne pas faire cela pourrait entraîner des blessures

Figure A

POUR TIRER L’UNITÉ DU MANCHON, UTILISEZ LA DRAGONNE ET LA POIGNÉE DU PLATEAU SITUÉES À L’AVANT. DEMANDEZ DE L’ASSISTANCE OU DE L’AIDE AU BESOIN POUR TENIR LE MANCHON PENDANT QUE VOUS TIREZ L’UNITÉ HORS DE CE DERNIER. ASSUREZ-VOUS QUE LE CLIMATISEUR EST FERMEMENT SOUTENU AVANT DE LE RETIRER DU MANCHON.

DRAGONNE

POIGNÉE DU PLATEAU

Figure C

VIS CRUCIFORME 1/2 PO (voir l’illus-

tration, article n° 2, page 31)

VIS CRUCIFORME 1 1/4 PO (voir

l’illustration, article n° 4, page 31)

VIS HEXAGONALE n° 8 x 7/8 PO (voir l’illustration, article n° 3, page 31)

REBORD DE FENÊTRE

LORSQUE VOUS TRANSPORTEZ OU MANIPULEZ L’UNI-

TÉ, DEMANDEZ DE L’ASSISTANCE OU DE L’AIDE AU BE-

SOIN POUR SOUTENIR L’UNITÉ PAR LE BAS (PLATEAU),

TOUT EN GARDANT EN GARDANT UNE DISTANCE DE

RAINURE DE SOUTIEN DE L’ENVELOPPE

RAINURE

TOUS LES OBSTACLES.

CHÂSSIS

SECTION A-A

CAISSON

ÉTAPE 6 Examinez l’unité avant de l’insérer dans le manchon. Le venti-

lateur et la roue soufﬂ ante doivent être manuellement pivotés pour s’assurer qu’ils tournent librement. Assurez-vous que le cordon électrique ne nuira pas à l’insertion de l’unité dans le manchon.

REMARQUE: Pour votre sécurité, NE branchez PAS le cordon électrique dans une prise de courant avant que l’installation ne soit terminée.

ÉTAPE 7 Si l’unité s’avère correcte, elle est prête à être mise en position

sur les rails inférieurs du caisson et poussée en place. REMARQUE: Effectuez tout soulèvement de l’unité par le plateau

inférieur seulement avec de l’aide, si nécessaire (voir la ﬁ gure A).

ÉTAPE 8 Installez le joint blanc de châssis (article n° 6, page 31) et le

joint gris de fenêtre (article n° 5). Insérez soigneusement le joint blanc (article n° 6) entre le châssis et le caisson en commençant par l’un des coins inférieurs et en remontant sur le côté, le dessus et le bas du côté opposé. Insérez le joint gris (article n° 5) entre les châssis de fenêtre comme dans la ﬁ gure D. Si un joint de châssis n’est pas installé, le fonctionnement de l’unité sera affecté négativement. De plus, le bruit de fonctionnement et le bruit de l’extérieur seront ampliﬁ és.

ÉTAPE 9 Tenez le panneau décoratif avant comme dans la ﬁ gure E.

Insérez les deux onglets du panneau décoratif avant dans les fentes dans la partie supérieure du caisson et abaissez le bas du panneau décoratif avant jusqu’au fond du caisson. Acheminez le cordon électrique du côté droit ou gauche au fond du caisson tel que requis par l’emplacement de la prise de courant. Utilisez les encoches fournies au fond du panneau décoratif avant pour acheminer le cordon électrique hors de l’unité. Fixez le panneau décoratif avant au caisson avec deux (2) vis cruciformes n° 8 x 1 ½ po (article n° 2, page 31)

920-197-01

Figure D

Figure E

EMPLACEMENTS DES ONGLETS

JOINT D’ÉTANCHÉITÉ DE CHÂSSIS

JOINT GRIS EN

MOUSSE (voir l’illustration, article

n° 5 à la page 31)

POUR ÉVITER LES FUITES

D’AIR AUTOUR DU CLIMA-

TISEUR, INSÉREZ LE JOINT

BLANC EN MOUSSE (article n° 6,

page 31) ENTRE LE CLIMATI-

SEUR ET LE CAISSON.

FENTES DES ONGLETS

AVERTISSEMENT

DANGER D’ELECTROCHOC

Déconnectez l’alimentation avant intervention. Ne pas faire cela peut provoquer la mort, un incendie ou un électrochoc

ÉTAPE 10 PROTECTION DU CIRCUIT - Si le circuit du climatiseur est

protégé par un fusible, utilisez un fusible « à fusion lente » ou un disjoncteur de type HACR à cause de la demande momentanée élevée de courant lorsque votre climatiseur est mis en marche. Avant de faire fonctionner votre unité, vériﬁ ez l’intensité nominale du fusible à fusion lente ou du disjoncteur qui protègent votre unité. L’intensité nominale du fusible à fusion lente ou du disjoncteur doit être de 15 ampères. Reportez-vous à la section sur le Fonctionnement pour obtenir des directives de fonctionnement plus détaillées.

ATTENTION

Danger concernant un poids excessif

Employez quelqu’un lors de l’installation de votre climatiseur.

Ne pas faire cela pourrait entraîner des blessures.

ENCOCHES FOURNIES POUR LA SORTIE DU CORDON ÉLECTRIQUE

VIS CRUCIFORME, n° 8 x ½ po (voir l’illustration, article n° 2, page 31) 2 REQUISES (1 DE CHAQUE CÔTÉ)

AVERTISSEMENT

Danger lors du déplacement

Remettez tous les panneaux avant de faire fonctionner votre climatiseur.

Ne pas faire cela peut provoquer des blessures.

920-197-01

Installations encastrées dans le mur

AVERTISSEMENT

DANGER DE CHUTE D’OBJET

Ne pas suivre les instructions d’installation pour le montage de votre climatiseur peut provoquer des dégâts corporels, des blessures, ou la mort.

ÉTAPE 1 Après avoir retiré l’unité de sa boîte d’expédition, retirez le ruban

retenant le panneau décoratif avant en place. Déposez le panneau dans un endroit sûr éloigné, puis glissez le châssis hors du caisson (voir la ﬁ gure A, page 32).

ÉTAPE 2 Retirez la rainure de l’enveloppe de la partie supérieure du caisson

(voir la ﬁ gure B, page 32). REMARQUE: Ne s’applique pas aux modèles à thermopompe

vendus sans caisson de montage rapide.

ÉTAPE 3 DISPOSITION - Coupez et encadrez une ouverture dans le mur

désiré en utilisant l’illustration comme guide (voir la ﬁ gure F).

ÉTAPE 4 Placez le caisson dans l’ouverture encadrée. REMARQUE : Mesurez et remplissez les espaces vides entre le

côté du caisson et le cadre en bois avant de ﬁ xer au mur.

Figure F

CADRE DE 5 cm x 20 cm

50,8 cm

36,2 cm

ÉTAPE 5 Positionnez le rebord avant pour qu’il dépasse dans la pièce d’au

ÉTAPE 6 Fixez chaque côté du caisson avec des vis hexagonales n° 8 x 7/8 po

DIMENSION DE

L’OUVERTURE FINIE

moins 19 mm (3/4 po) dans le haut du caisson et d’au moins 25 mm (1 po) dans le bas (voir la ﬁ gure G).

(article n° 3, page 31) ou des clous à travers les trous dans les côtés. REMARQUE: AUTRES ATTACHES QUI PEUVENT ÊTRE

UTILISÉES POU R FIXER LE CAISSO N DE L’U NITÉ À UN MUR, Y COMPRIS LES M URS EN MAÇONNERIE, M AIS NON FOURNIES (OFFERTES DANS LES QUINCAILLERIES LOCALES).

BOULON À AILETTES

BOULON D’ANCRAGE

À EXTENSION

50,8 cm

36,2 cm

CONSTRUCTION À BLOCS EN BÉTON CONSTRUCTION À OSSATURE EN BOIS

Figure G

1,9 CM MINIMUM

AVANT DU CAISSON

BOIS DE 2,5 CM

D’ÉPAISSEUR

2,5 CM MINIMUM

MUR INTÉRIEUR

MUR EXTÉRIEUR

LA BORDURE AVANT DES STORES DOIT TOUJOURS SE TROUVER À L’EXTÉRIEUR DE LA SURFACE DU MUR EXTÉRIEUR

PENTE DE 0,6 CM VERS LE BAS. PLACEZ ET FIXEZ LE CAISSON VERS LE BAS. INCLINEZ VERS L’EXTÉRIEUR POUR LE DRAINAGE.

ÉPAISSEUR MURALE MAXIMALE PERMISE DE 21,6 CM

MINIMUM DE 1,9 CM ENTRE LE REBORD AVANT DU CAISSON ET LA SURFACE DU MUR INTÉRIEUR.

DÉGROSSIR AUTOUR DU CAISSON AVEC UNE MOULURE EN BOIS APPROPRIÉE ET FINIR SELON LES GOÛTS. CALFEUTRER AUTOUR DU CAISSON À L’EXTÉRIEUR POUR ASSURER UNE ÉTANCHÉITÉ IMPERMÉABLE.

VIS À TÊTE FENDUE DE 7/8 po (3 DE CHAQUE CÔTÉ). DES CLOUS PEUVENT ÊTRE UTILISÉS SI DÉSIRÉ.

920-197-01

ÉTAPE 7 Coupez deux morceaux de bois standard de 25 mm (1 po) (fournis

par l’installateur) de la longueur et largeur requises. Placez devant et derrière la rainure d’enveloppe inférieure comme dans la ﬁ gure G. Fixez avec des clous (fournis par l’installateur).

ÉTAPE 8 Obturez tous les trous dans le caisson avec un mastic de calfeu-

trage (fourni par l’installateur).

Figure H

CONSTRUCTION À MAÇONNERIE PLEINE

CALFEUTRER TOUS

LES CÔTÉS

CAISSON

MORTIER

REMARQUE : L’EMPLACEMENT DE LA PRISE DE COURANT DU POINT « X » NE DOIT PAS EXCÉDER 1,75 M POUR LES UNITÉS DE 115 V.

ÉTAPE 9 Terminez l’installation en suivant les ÉTAPES 6 à 10 des directives

d’installation dans une fenêtre à guillotine (page 33). Le joint de fenêtre mentionné à l’ÉTAPE 8 ne sera pas requis.

IMPORTANT: Avant de faire fonctionner votre unité, lisez l’ÉTAPE 10 des directives d’installation dans une fenêtre à guillotine.

PRISE DE COURANT

POINT « X »

Conseils de dépannage

920-197-01

Panne de courant

Si vous avez une panne de courant, la fonction de redémarrage automatique de l’unité reprendra le fonctionnement dans le mode choisi avant la panne de courant.

Ne rafraîchit pas ?

Si votre climatiseur fonctionne, mais ne rafraîchit pas, assurez-vous que les commandes soient bien réglées. Vériﬁ ez le ﬁ ltre et nettoyez-le à fond si nécessaire. Vériﬁ ez si le joint de châssis est installé (reportez-vous aux directives d’installation, étape 8, page 33).

Ne fonctionne pas ?

Assurez-vous que le cordon d’alimentation soit branché correctement. Véri ﬁ ez si le fusible est grillé, si le disjoncteur ou le dispositif LCDI sont déclenchés. Reportez-vous à la page 25 pour les directives de réinitialisation du LCDI et pour conﬁ rmer la bonne taille du fusible.

Pour les modèles X-Star seulement :

Vous pouvez réinitialiser la carte de circuits imprimés en appuyant sur le bouton « MODE » et le bouton « TEMPERATURE DOWN » en même temps. Les DEL (petites lumières rouges) pour Hour, Start et Stop commenceront à clignoter. Dès que cela se produit, éteignez l’unité en appuyant sur le bouton On/Off une fois, puis en débranchant l’unité. Finalement, rebranchez l’unité et mettez-la en marche en appuyant sur le bouton On/Off une fois. Tous les réglages retournent aux réglages choisis en usine.

Il s’agit d’un appareil pour temps chaud

Votre climatiseur est conçu pour refroidir en temps chaud lorsque la température extérieure est supérieure à 16 °C (60 °F); par conséquent, il ne refroidira pas une pièce s’il fait déjà frais à l’extérieur. De plus, il ne fournira pas de chauffage adéquat lorsque la température ambiante extérieure tombe en dessous de 3 °C (37 °F).

De la condensation est un phénomène normal

Les climatiseurs pompent en fait de la chaleur et de l’humidité de votre pièce pour les repousser vers l’extérieur. L’humidité devient de l’eau et votre climatiseur utilisera la majorité de l’eau pour garder le serpentin extérieur frais. S’il y a trop d’humidité, il peut y avoir un excédent d’eau qui s’écoulera à l’extérieur. Il s’agit d’un fonctionnement normal.

Bruits

Tous les climatiseurs font du bruit. Nous les fabriquons pour qu’ils fonctionnent le plus silencieusement possible. Un climatiseur installé dans un mur est plus silencieux qu’un climatiseur installé dans une fenêtre. Il est impor tant de s’assurer que le joint de châssis est correctement installé (reportez-vous aux directives d’installation, étape 8, page 33).

Nettoyage de votre climatiseur

Le panneau décoratif avant et le caisson peuvent être nettoyés avec de l’eau tempérée et un détergent liquide doux. Vous pouvez passer l’aspirateur sur le serpentin intérieur avec un accessoire d’époussetage s’il semble sale. Le serpentin extérieur peut être légèrement pulvérisé avec un boyau si vous pouvez l’atteindre. Sinon, vous pouvez communiquer avec votre concessionnaire pour un nettoyage plus complet au besoin. Le ﬁ ltre à air doit être examiné chaque semaine et nettoyé au besoin en passant l’aspirateur avec un accessoire d’époussetage ou en le nettoyant dans l’évier au moyen d’eau tempérée et d’un détergent à vaisselle doux. Séchez le ﬁ ltre à fond avant de le réinstaller. Faites attention - la surface du serpentin peut être coupante.

Les thermopompes fonctionnent différemment

Si votre unité est un modèle « Y » ou thermopompe, il y a certaines choses que vous devriez savoir. Certaines fonctions d’une thermopompe varient de votre unité lorsqu’elle est utilisée pour refroidir :

1. Il est normal que de la glace se forme à l’extérieur du serpentin d’une thermopompe. De l’humidité dans l’air extérieur, passant sur le serpentin lorsqu’il fait très froid, produira de la glace.

2. Si la température extérieure tombe en dessous de 3 °C (37 °F), votre thermopompe activera automatiquement la chaleur de résistance électrique. Lorsque la température at teint 4 °C (40 °F), le compresseur reprendra le fonctionnement de la thermopompe. Si votre unité est un modèle à 115 volts (YQ07), il est conçu pour être utilisé dans des climats chauds et ne possède pas de fonction de chauffage électrique et ne fournira pas de chaleur adéquate en dessous de 3 °C (37 °F).

AVERTISSEMENT

Givrage

Cela se produit habituellement à cause d’un débit d’air insufﬁ sant à travers les serpentins, d’un ﬁ ltre sale, de temps frais et humide ou de ces trois facteurs. Réglez l’unité à Fan Only et le givrage disparaîtra. Régler le thermostat à une température un peu plus élevée empêchera probablement le givrage de se reproduire.

Accessoires offerts

Trousses d’installation dans une fenêtre modèles de thermopompe

Les modèles de thermopompe YQ de Friedrich sont normalement encastrés dans le mur et sont emballés et vendus sans les montages de rideaux extensibles. La trousse de montage de rideaux WIKQ peut être achetée comme accessoire pour les installations dans une fenêtre. Cet accessoire

DANGER D’ELECTROCHOC

Déconnectez l’alimentation avant intervention.

Remettez tous les composants et panneaux avant de faire fonctionner.

Ne pas faire cela peut provoquer la mort ou un électrochoc.

peut être commandé auprès de votre concessionnaire Friedrich. Lorsque vous commandez une trousse, indiquez les numéros de modèle et de série de votre unité.

920-197-01

Friedrich Air Conditioning Company

P.O. Box 1540

San Antonio, TX 78295

210.357.4400

www.friedrich.com

CLIMATISEURS DE FENÊTRE

GARANTIE LIMITÉE

PREMIÈRE ANNÉE

TOUTE PIÈCE : Si toute pièce fournie par FRIEDRICH tombe en panne à cause d’un défaut de main d’œuvre ou de matériaux dans un délai de

douze mois suivant la date d’achat original, FRIEDRICH réparera le produit sans frais, à condition que le climatiseur soit raisonnablement accessible pour le service. Tout frais de main d’œuvre supplémentaire pour retirer les unités inaccessibles et/ou les frais de déplacement d’une entreprise de service se trouvant à plus de 40 kilomètres pour de distance seront pris en charge par le propriétaire. Ce remède est expressément accepté comme étant le seul remède offert dans une période de douze mois à compter de la date d’achat original.

DEUXIÈME À CINQUIÈME ANNÉE

SYSTÈME DE RÉFRIGÉRATION SCELLÉ : Si le système de réfrigération scellé (déﬁ ni pour les besoins présents comme étant le compres-

seur, le serpentin du condensateur, le serpentin d’évaporateur, le robinet inverseur, le clapet de retenue, le capillaire, le déshydrateur et toute la tuyauterie d’interconnexion) fourni par FRIEDRICH dans votre climatiseur de fenêtre tombe en panne à cause d’un défaut de main d’œuvre ou de matériaux dans une période de six mois à compter de la date d’achat, FRIEDRICH paiera une allocation de main d’œuvre et de pièces nécessaire à la réparation du système de réfrigération scellé; À CONDITION que FRIEDRICH ne paie pas les frais de diagnostic du problème, d’enlèvement, de fret et de transport du climatiseur en direction et en provenance de l’entreprise de service et les frais de réinstallation associés à la réparation du système de réfrigération scellé. Le propriétaire sera entièrement responsable de tous ces frais. Ce remède est expressément accepté comme étant le seul remède offert dans une période de six mois à compter de la date d’achat original. APPLICATION ET RESTRICTIONS : Cette garantie s’applique uniquement aux unités se trouvant dans les cinquante états des É.-U., le District of Columbia et le Canada. Cette garantie ne 'applique pas aux :

1. ﬁ ltres à air ou fusibles;

2. produits sur lesquels les numéros de modèle et de série ont été retirés;

3. produits qui ont des défauts ou des dommages causés par une mauvaise installation, un mauvais câblage, des caractéristiques de courant électrique ou d’entretien inappropriés ou causés par un accident, une mauvaise utilisation ou de l’abus, un incendie, une inondation, des modiﬁ cation et/ou des avaries du produit et/ou des unités installées dans une atmosphère corrosive, une défaillance ou un délai de rendement causé par une guerre, des restrictions ou contraintes gouvernementales, des grèves, des pénuries de matériaux au-delà du contrôle de FRIEDRICH ou des catastrophes naturelles.

OBTENIR LE SERVICE DE GARANTIE : Le service sera fourni par un Concessionnaire autorisé ou une entreprise de service FRIEDRICH dans votre région. Ils se trouvent dans les Pages Jaunes. Si vous avez besoin d’aide pour obtenir le service de garantie, veuillez écrire à : Room Air Conditioner Service Manager, Friedrich Air Conditioning Co., P.O. Box 1540, San Antonio, TX 78295-1540 É.-U.

RESTRICTIONS : CETTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES. Indépendamment de ce qui se trouve dans la garantie, TOUTES LES GARANTIES IMPLICITES D’ADAPTATION À UN USAGE PARTICULIER OU DE VALEUR MARCHANDE SE LIMITENT À LA DURÉE DE CETTE GARANTIE EXPRESSE. LE FABRICANT RENONCE EXPRESSÉMENT ET EXCLUT TOUTE RESPONSABILITÉ RELATIVE AUX DOMMAGES CONSÉCUTIFS OU ACCIDENTELS POUR VIOLATION À TOUTE GARANTIE EXPRESSE OU IMPLICITE.

REMARQUE : Certaines provinces ne permettent pas les restrictions sur la durée de la garantie implicite, ou ne permettent pas les limites ou

exclusions des dommages consécutifs ou accidentels; par conséquent, les exclusions ou restrictions précédentes peuvent ne pas s’appliquer à vous.

AUTRE : Cette garantie vous donne des droits juridiques précis et vous pouvez avoir d’autres droits qui peuvent varier d’une province à l’autre.

PREUVE D’ACHAT : Le propriétaire doit fournir une preuve d‘achat aﬁ n d’obtenir tout service en vertu de la garantie.

Le consommateur sera entièrement responsable de tous les appels de service pour expliquer le fonctionnement de ce produit.

Tout service de garantie doit être fourni par une entreprise de service FRIEDRICH autorisée, à moins d’obtenir une autorisation de FRIEDRICH avant que les réparations de soient effectuées.

(10-04)

Friedrich Air Conditioning Co. Post Office Box 1540 • San Antonio, Texas 78295-1540 4200 N. Pan Am Expressway • San Antonio, Texas 78218-5212 (210) 357-4400 • FAX (210) 357-4480 www.friedrich.com

Printed in the U.S.A.

920-197-01 (04-08)

Friedrich XQ08L10A, XQ12L10A, XQ10L10A, XQ05M10, XQ06L10A Installation And Operation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
