Fredrick Ramond EALF1490 Installation & Assembly [en, fr, es]

NALA NALA NALA

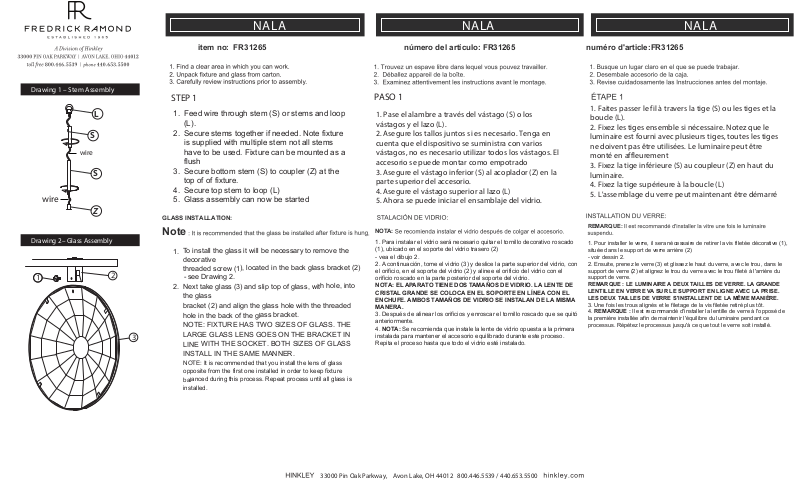

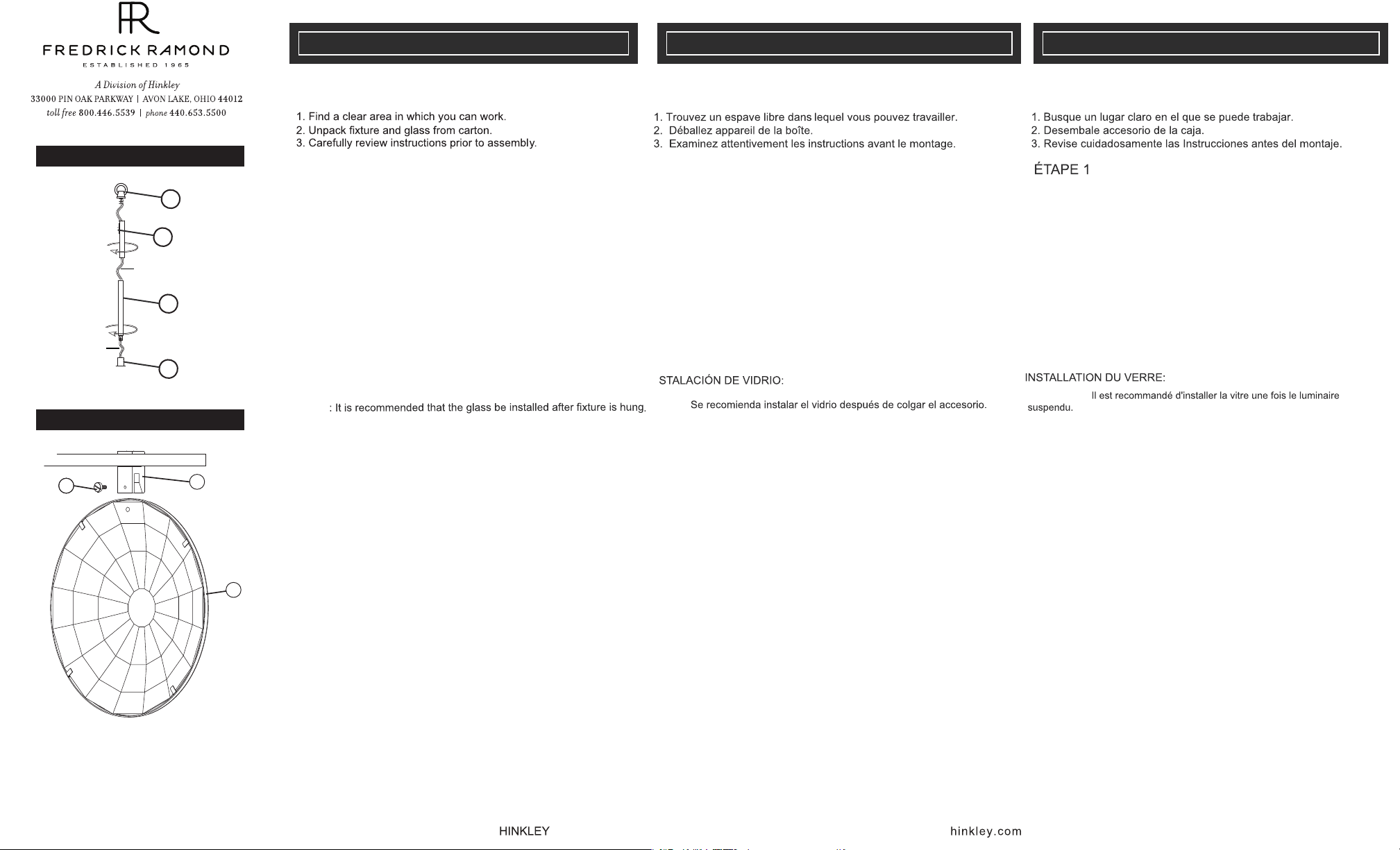

Drawing 1 – Stem Assembly

L

S

wire

S

wire

Z

Drawing 2– Glass Assembly

1

item no: FR31265

STEP 1

1. Feed wire through stem (S) or stems and loop
(L).

2. Secure stems together if needed. Note fixture

is supplied with multiple stem not all stems
have to be used. Fixture can be mounted as a

flush

3. Secure bottom stem (S) to coupler (Z) at the
top of of fixture.

4. Secure top stem to loop (L)

5. Glass assembly can now be started

GLASS INSTALLATION:

Note

1. To install the glass it will be necessary to remove the

decorative

2

3

threaded screw (1), located in the back glass bracket (2)

-see Drawing 2.

2. Next take glass (3) and slip top of glass, with hole, into

the glass
bracket (2) and align the glass hole with the threaded
hole in the back of the glass bracket.
NOTE: FIXTURE HAS TWO SIZES OF GLASS. THE
LARGE GLASS LENS GOES ON THE BRACKET IN
LINE WITH THE SOCKET. BOTH SIZES OF GLASS
INSTALL IN THE SAME MANNER.

NOTE: It is recommended that you install the lens of glass
opposite from the first one installed in order to keep fixture
balanced during this process. Repeat process until all glass is
installed.

PASO 1

1. Pase el alambre a través del vástago (S) o los
vástagos y el lazo (L).

2. Asegure los tallos juntos si es necesario. Tenga en
cuenta que el dispositivo se suministra con varios
vástagos, no es necesario utilizar todos los vástagos. El
accesorio se puede montar como empotrado

3. Asegure el vástago inferior (S) al acoplador (Z) en la
parte superior del accesorio.

4. Asegure el vástago superior al lazo (L)

5. Ahora se puede iniciar el ensamblaje del vidrio.

NOTA:

1. Para instalar el vidrio será necesario quitar el tornillo decorativo roscado
(1), ubicado en el soporte del vidrio trasero (2)

- vea el dibujo 2.

2. A continuación, tome el vidrio (3) y deslice la parte superior del vidrio, con
el orificio, en el soporte del vidrio (2) y alinee el orificio del vidrio con el
orificio roscado en la parte posterior del soporte del vidrio.

NOTA: EL APARATO TIENE DOS TAMAÑOS DE VIDRIO. LA LENTE DE
CRISTAL GRANDE SE COLOCA EN EL SOPORTE EN LÍNEA CON EL
ENCHUFE. AMBOS TAMAÑOS DE VIDRIO SE INSTALAN DE LA MISMA
MANERA.

3. Después de alinear los orificios y enroscar el tornillo roscado que se quitó
anteriormente.

4. NOTA: Se recomienda que instale la lente de vidrio opuesta a la primera
instalada para mantener el accesorio equilibrado durante este proceso.
Repita el proceso hasta que todo el vidrio esté instalado.

número del artículo: FR31265

numéro d'article:FR31265

1. Faites passer le fil à travers la tige (S) ou les tiges et la
boucle (L).

2. Fixez les tiges ensemble si nécessaire. Notez que le
luminaire est fourni avec plusieurs tiges, toutes les tiges
ne doivent pas être utilisées. Le luminaire peut être
monté en affleurement

3. Fixez la tige inférieure (S) au coupleur (Z) en haut du
luminaire.

Fixez la tige supérieure à la boucle (L)

4.

5. L'assemblage du verre peut maintenant être démarré

REMARQUE:

1. Pour installer le verre, il sera nécessaire de retirer la vis filetée décorative (1),
située dans le support de verre arrière (2)

- voir dessin 2.

2. Ensuite, prenez le verre (3) et glissez le haut du verre, avec le trou, dans le
support de verre (2) et alignez le trou du verre avec le trou fileté à l'arrière du
support de verre.

REMARQUE : LE LUMINAIRE A DEUX TAILLES DE VERRE. LA GRANDE
LENTILLE EN VERRE VA SUR LE SUPPORT EN LIGNE AVEC LA PRISE.
LES DEUX TAILLES DE VERRE S'INSTALLENT DE LA MÊME MANIÈRE.

3. Une fois les trous alignés et le filetage de la vis filetée retiré plus tôt.

4. REMARQUE : Il est recommandé d'installer la lentille de verre à l'opposé de
la première installée afin de maintenir l'équilibre du luminaire pendant ce
processus. Répétez le processus jusqu'à ce que tout le verre soit installé.

33000 Pin Oak Parkway, Avon Lake, OH 44012 800.446.5539 / 440.653.5500

Mounting Instructons IS19-50B

for fixtures exceeding 50 LBS. when assembled Para instalaciones de más de 50 LBS. Cuando montado Pour les appareils de plus de 50 LBS. Lors de l'assemblage

English Spanish

Instructions de montage IS19-50BInstrucciones de montaje IS19-50B

French

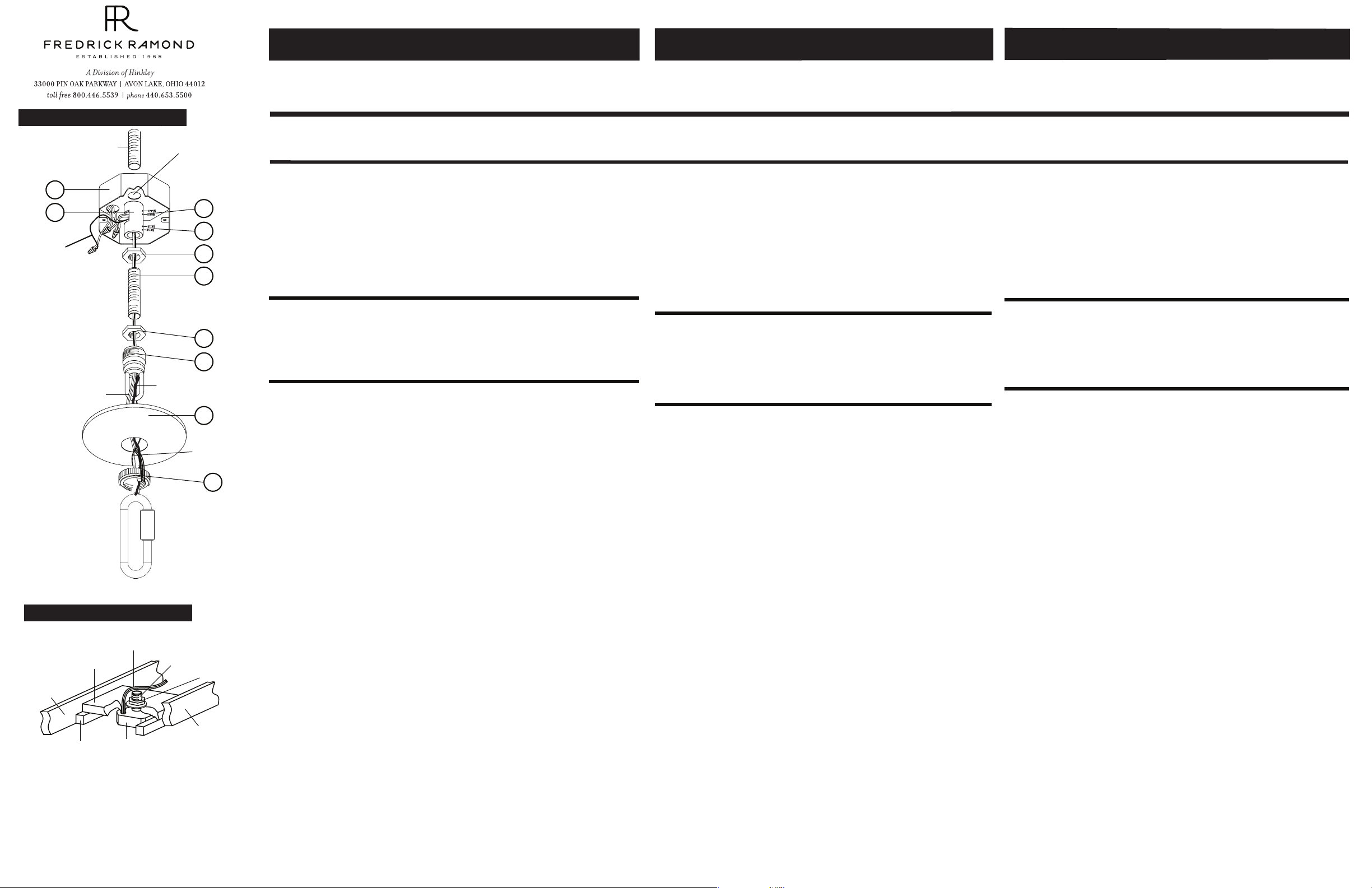

DRAWING 1 - MOUNTING

1/4 -18 NPS threaded

pipe

A

B

ground

wire

wire

DRAWING 2 - installation example

supply wire

bridge

ceiling
joist

support
block

junction
box

top center
knockout

C

F

D

E

J

K

safety

cable

L

ground wire
from fixture

3/8 steel pipe

ceiling
joist

M

hex nut
lock washer
washer



1. Find a clear area in which you can work.

2. Unpack fixture and glass from carton.

3. Carefully review instructions prior to assembly.

1. Shut off electrical current before starting. If the fixture you are replac­ing is turned on and off by a wall switch, simply turn the switch off. If not,
remove the appropriate fuse (or open the circuIt breakers) until the
fixture is dead.

• DO NOT RESTORE CURRENT - EITHER BY FUSE, BREAKER,

OR SWITCH - UNTIL THE NEW FIXTURE IS COMPLETELY WIRED
AND IN PLACE.

2. Supply wires shall enter the outlet box (A) through any knockout
EXCEPT the top center knockout - see Drawing 1.

1. Fixture is to be mounted by a 1/4IP threaded pipe, (not supplied).
Pipe should be anchored to structure or bridging member with sufficient
strength to support 4 times the fixtures weight - see Drawing 2.

2. Adjust pipe so 1” of the 1/4-18 NPS threaded pipe extends into the
junction box, at the centerknock out.

1. Thread pipe coupler (B) onto installed pipe, in the ceiling, protruding
through junction box (A). Secure in place by tightening screws (C) - see
Drawing 1.

2. Thread hex nut (J) onto threaded pipe (E). Thread loop (K) onto end of
threaded tube (E). Secure loop in place by tightening hex nut (J) against
loop (K) to secure loop to pipe.

3. Thread hex nut (D) onto threaded pipe (E). Thread pipe (E) into
coupler (B). Adjust loop height so that half of the exterior threads on loop
(K) are exposed, when canopy (L) is slipped over loop and held up to the
ceiling. After adjustment is done tighten hex nut (D) against coupler (B)
to secure pipe (E) in position.

4. Next take assembled fixture (without the glass) and using Quick link
hook fixture onto loop (K).

5. Feed wires and cables through center hole of canopy loop and make
all necessary wiring connections following instruction sheet (IS 18)
provided. Make sure to attach safety cable to joist or structure
independent of the junction box. Follow instruction sheet (IS-SCC)
provided.

6. After all wiring and cable installation is complete. Slip canopy (L) up to
ceiling along with screw collar ring (M). Hold canopy in place on ceiling
and thread on screw collar ring to secure canopy into place.

7. Glass can now be mounted onto fixture. Follow instructions on the
“FIXTURE ASSEMBLY” instructions.

start here



1. Encontrar un área clara en la que se puede trabajar.

2. Desembale luminaria y el vidrio de la caja.

3. Revise cuidadosamente las instrucciones antes del montaje.

1. Desconecte la corriente eléctrica antes de arrancar. Si la lámpara
que está reemplazando está encendida y apagada por un interruptor
de pared, simplemente apague el interruptor. Si no es así, retire el
fusible apropiado (o abra los disyuntores de circuito) hasta que la
fijación esté muerta.

NO RESTAURAR LA CORRIENTE, NI POR FUSIBLE, INTER-

•
RUPTOR O INTERRUPTOR - HASTA QUE EL NUEVO LUMINARIO
ESTÉ COMPLETAMENTE CONECTADO Y EN SU LUGAR.

2. Los cables de alimentación deben entrar en la caja de salida (A) a
través de cualquier golpe de gracia, EXCEPTO el golpe de gra- do
superior central - vea Dibujo 1.

1. El accesorio debe montarse con un tubo roscado de 1/4 de
pulgada (no suministrado). El tubo debe estar anclado a la estructura
o miembro puente con una resistencia suficiente para soportar 4
veces el peso de las fibras - vea el Dibujo 2.

2. Ajuste la tubería de modo que 1/2 "de tubería roscada de 3 / 8 IP
se extienda en la caja de empalmes, en el centro de knock out.

1. Enrosque el acoplador de tubería (B) en la tubería instalada, en
el techo, sobresaliendo a través de la caja de conexiones (A).
Asegure en su lugar apretando los tornillos (C); consulte
el Dibujo 1.

2. Enrosque la tuerca hexagonal (J) en el tubo roscado (E).
Enrosque el bucle (K) en el extremo del tubo roscado (E).
Asegure el lazo en su lugar apretando la tuerca hexagonal (J)
contra el lazo (K) para asegurar el lazo a la tubería.

3. Enrosque la tuerca hexagonal (D) en el tubo roscado (E).
Enrosque el tubo (E) en el acoplador (B). Ajuste la altura del bucle
de modo que la mitad de las roscas exteriores del bucle (K) estén
expuestas, cuando la cubierta (L) se deslice sobre el bucle y se
sostenga hasta el techo. Después de realizar el ajuste, apriete la
tuerca hexagonal (D) contra el acoplador (B) para asegurar la
tubería (E) en su posición.

4. Luego, coloque la luminaria ensamblada (sin el vidrio) y utilice
el accesorio de gancho de enlace de cadena (Q) en el bucle (K).

5. Pase los alambres y cables a través del orificio central del
bucle del dosel y realice todas las conexiones de cableado
necesarias siguiendo la hoja de instrucciones (IS 18) provista.
Asegúrese de conectar el cable de seguridad a la viga o
estructura independiente de la caja de conexiones. Siga la hoja
de instrucciones (IS-SCC) provista.

6. Después de completar todo el cableado y la instalación del
cable. Deslice el dosel (L) hasta el techo junto con el anillo de
collar de tornillo (M). Sostenga el dosel en su lugar en el techo y
enrosque el anillo del collar de tornillo para asegurar el dosel en
su lugar.

7. El vidrio ahora se puede montar en el accesorio. Siga las
instrucciones de las instrucciones de
"CONJUNTO DE LUMINARIA".

empezar aquí



1. Trouvez un endroit clair dans lequel vous pouvez travailler.

2. Déballez luminaire et de verre du carton.

3. Examinez attentivement les instructions avant l'assemblage.

1. Arrêter le courant électrique avant de démarrer. Si l'appareil que
vous remplacez est allumé et éteint par un commutateur mural, il suffit
de l'éteindre. Si ce n'est pas le cas, retirez le fusible approprié (ou
ouvrez les disjoncteurs de circuit) jusqu'à ce que le fi chier soit mort.

• NE PAS RESTAURER LE COURANT - SOIT PAR FUSIBLE,
DISJONCTEUR OU COMMUTATEUR - JUSQU'À CE QUE LE NOU­VEAU LUMINAIRE EST COMPLÈTEMENT CÂBLÉ ET EN PLACE.

2. Les fils d'alimentation doivent pénétrer dans la boîte de sortie (A) à
travers tout knock-out SAUF le knock-out central supérieur - voir
Dessin 1.

1. La fixation doit être montée par un tuyau fileté de 1/4 PI, (non fourni).
La tuyauterie doit être ancrée à la structure ou à l'élément de pontage
avec une résistance suffisante pour supporter 4 fois le poids de fi xture

- voir dessin 2.

2. Régler le tuyau de manière à ce que 1/2 "de tuyau fileté 3 / 8IP se
prolonge dans la boîte de jonction, au centre knock out.

1. Vissez le raccord de tuyau (B) sur le tuyau installé, dans le
plafond, en faisant saillie à travers la boîte de jonction (A). Fixez
en place en serrant les vis (C) - voir dessin 1.

2. Vissez l'écrou hexagonal (J) sur le tuyau fileté (E). Passez la
boucle (K) sur l'extrémité du tube fileté (E). Fixez la boucle en
place en serrant l'écrou hexagonal (J) contre la boucle (K) pour
fixer la boucle au tuyau.

3. Vissez l'écrou hexagonal (D) sur le tuyau fileté (E). Visser le
tuyau (E) dans le raccord (B). Ajustez la hauteur de la boucle de
sorte que la moitié des fils extérieurs de la boucle (K) soient
exposés, lorsque la verrière (L) est glissée sur la boucle et
maintenue jusqu'au plafond. Une fois le réglage terminé, serrez
l'écrou hexagonal (D) contre le raccord (B) pour fixer le tuyau (E)
en position.

4. Ensuite, prenez le luminaire assemblé (sans le verre) et utilisez
le crochet de maillon de chaîne (Q) sur la boucle (K).

5. Faites passer les fils et les câbles dans le trou central de la
boucle de la verrière et effectuez toutes les connexions de
câblage nécessaires en suivant la feuille d'instructions (IS 18)
fournie. Assurez-vous d'attacher le câble de sécurité à la solive ou
à la structure indépendant de la boîte de jonction. Suivez la feuille
d'instructions (IS-SCC) fournie.

6. Une fois l'installation du câblage et des câbles terminée.
Glissez la verrière (L) jusqu'au plafond avec la bague à vis (M).
Maintenez la verrière en place au plafond et vissez la bague à vis
pour fixer la verrière en place.

7. Le verre peut maintenant être monté sur le luminaire. Suivez
les instructions des instructions

«ASSEMBLAGE DU LUMINAIRE».

commencez ici

H I N K L E Y 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkley.com

FRIS18

FRIS18

FRIS18

[DRAWING 1]

TIERRA CABLEADO INSTRUCCIONES

Advertencia De Seguridad:

instrucciones adicionales. Encienda la alimentación de corriente durante la instalación. Si se necesita un
nuevo cable, consulte a un electricista calificado o con las autoridades locales de los requisitos del código.

Lea las Instrucciones de cableado y conexión a tierra [

PASO 1 INSTRUCCIONES DE CABLEADO

Accesorios Cubierta

1. Conecte el cable de alimentación positive (A) (normalmente negro o la cara

lisa, sin marcas del ceable de dos conductores) de plomo accesorio positivo

(B) con un giro de tamaño adecuado en el conector – Véase la Figura 1

2. Conecte el cable de alimentación negative (C) (por lo general de color blanco

o el lado marcado estriado del cable de dos conductores) de plomo accesorio
negativo (D).

3. Por favor, consul

completer todas las conexiones eléctricas.

Accesorios Exterior

1. Conecte el cable de alimentactión positive (A) (normalmente negro o la cara

lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo

(B) con un giro de tamanño adecuado en el conector - Véase la Figura 1

2. Con

3. Cubr

4. Por favor, consul

ectar el cable de alimentación negative (C) (por lo general de color
blanco o el, lado marcado acanalada del cable de dos conductores) a plomo
acesorio negativo (D).

a el extreme abierto de conectores con sellador de silicona para formar

un sello hermético.

• Si va a instalar un soporte de fijación mural, use masilla para sellar los
espacios entre la placa de montaje del aparato (placa) y la pared. Esto
ayudará a evitar que el agua entre en la caja de salida. Si la superficie de la

red es de revestimeinto solapado, utilice masilla y una plataforma de

pa

ntaje accesorio espacial.

mo

para completer todas las conexiones eléctricas.

te las Instrucciones de conexión a tierra de abajo para

te las Instrucciones de conexión a tierra a continuación

FRI

], e

S 18

o 2

o 2.

CÂBLAGE ÉCHOUAGE INSTRUCTIONS

Avertissement De Sécurité: Lire câblage et de mise à la terre instructions [

instructions supplémentaires. Couper l’alimentation électrique pendant l’installation. Si un nouveau câblage nést
nécessaire, consultez un ékectricien qualifié ou les autorités locales pour connaître les exigences du code.

ETAPE 1 INSTRUCTIONS DE CÂBLAGE

Luminaires Itérieurs

. Branchez le câble d’alimentation positive (A) (généralement noir ou, côté

1

.

lisse banalisée de la corde à deux conducteurs) au plomb de fixation positive

(B) avec la torsion de taille appropriée sur le connecteur - Voir Schéma 1

2. Raccorder le fil d’alimentation negative (C) (généralement blanc ou l’, côté

marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).

3. S’il vo

Luminaires Extérieurs

1. Brancher le fil d’alimentation positive (A) (généralement noir ou, côté lisse

2. Conne

3. Couvrir extrémité ouberte de connecteurs avec du silicone pour former un

4. S’il vo

us plait se referrer aux instructions ci-dessous pour remplir la terre

toutes les connexions électriques.

banalisée de la corde à deux conducteur) à plomb de fixation positive (B) avec
la torsion de taille appropriée sur le connecteur – Voir Schéma 1

cter le fil d’alimentation negative (C) (généralement blanc ou l’, côté
marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).

j

oint étanche à l’eau.

• Se l’installation d’un luminaire de montage mural, utiliser calfeautrage pour
sceller l’espace entre la plaque de montage de fixation (plaque arrière) et la
paroi. Cela aidera à emp6echer l’eau de pénétrer dans la boîte de sortie. Si la
surface du mur es
montage d’appareils spécialement.

us plait se referrer aux instructions ci-dessous pour terminer la terre

toutes les connexions électriques.

age à clin, utiliser calfeautrage et une plate-forme de

t bard

FR

IS 18]

ou 2.

et les

et 2

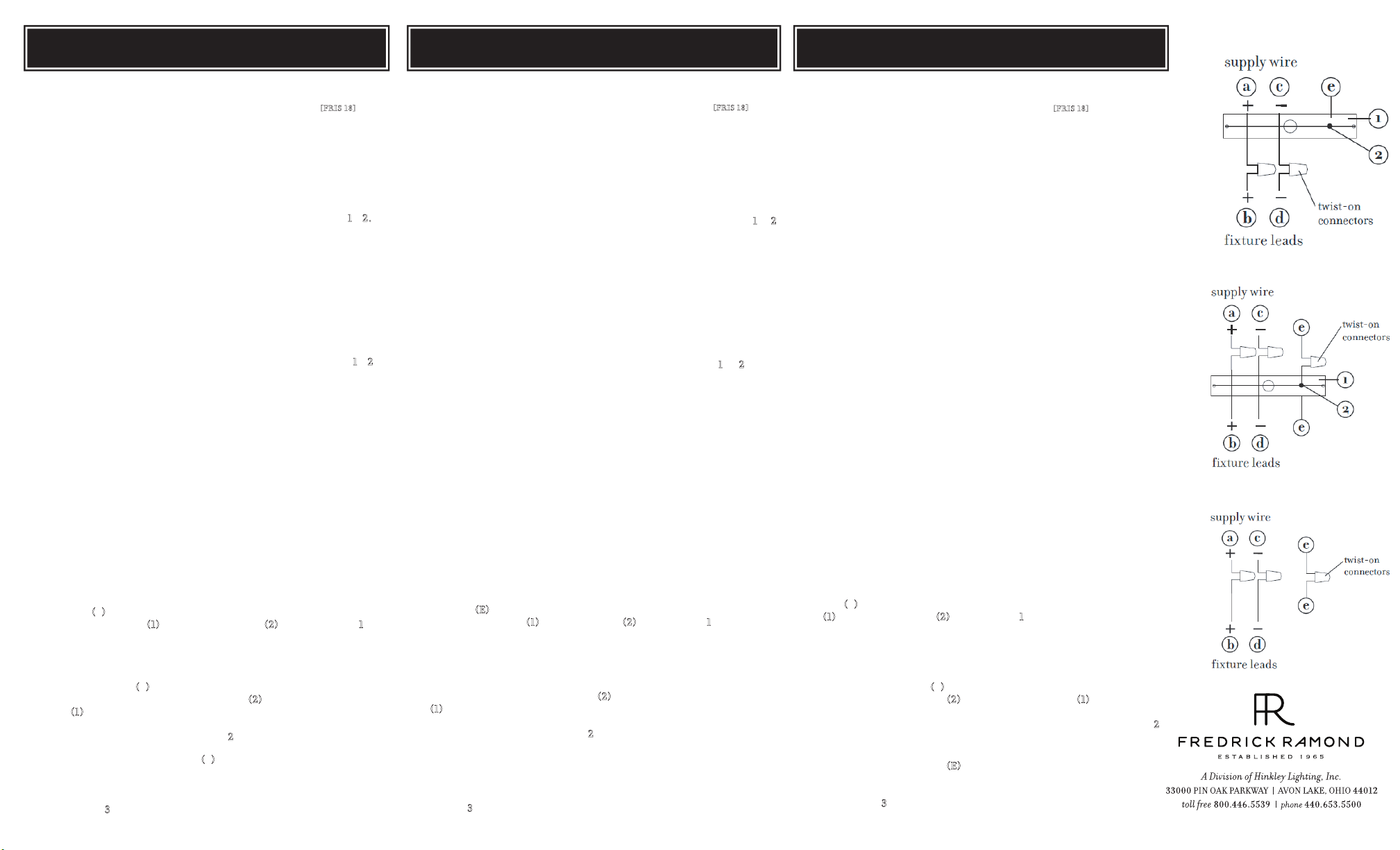

WIRING AND GROUNDING INSTRUCTIONS

Safety Warning: Read wiring and grounding instructions [FR

directions. Turn power supply off during installation. If new wiring is required, consult a qualified electrician
or local authorities for code requirements.

STEP 1 WIRING INSTRUCTIONS

Indoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth, unmarked

side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.

2. Connect negative

of the two-conductor cord) to negative fixture lead (D)

3. Please refer to the grounding instructions below to complete all electrical

co

nnections.

Outdoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth, unmarked

side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.

2. Connect negative

of the two-conductor cord) to negative fixture lead (D)

3. Cover ope

• If installing a wall mount fixture, use caulk to seal gaps between the fixture
ting plate (backplate) and the wall. This will help prevent water from

moun
entering the outlet box. If the wall surface is lap siding, use caulk and a
fixture mounting platform specially.

4. Please refer to the grounding instructions below to complete all electrical

nnections.

co

supply wire (C) (typically white or the ribbed, marked side

supply wire (C) (typically white or the ribbed, marked side

n end of connectors with silicone sealant to form a watertight seal.

IS 18

and any additional

]

[DRAWING

[DRAWING

2]

3]

PASO

2 INSTRUCCIONES PUESTA A TIERRA

Montaje Embutido Accesorios

Para conectar a tierra en un sistema eléctrico de 3 hilos, fije el cable de tierra
del artefacto (
brida de montaje fijación (
Nota: En las correas de accesorios compatibles tornillos, primero instale los
dos tornillos de montaje de la correa.
Cualquier agujero roscado restante puede ser utilizado para el tornillo de tierra.

Cadena Hung Accesorios

Loop alambre de tierra (
plástico) debajo de la cabeza del tornillo de tierra (
fijación (
directamente al cable de tierra del sistema de construcción con un tamaño
adecuado twist conectores – Véase la Figura 2

Accesorios Posterior Monte

Conecte el cable de tier
recubierto de plástico) a tierra de la fuente de alimentactión con conector de
tamaño adecuado en el interior puesto enlaces en forma. Cubra el extremo
abierto del conector con sellador de silicona para formar un sello hermético -

Véase la Figura 3

E) (generalmente de cobre o verde recubierto de plástico) a la

1) y conecte el extremo suelto del cable de tierra luminaria

1) con el tornillo de tierra (2) – Véase la Figura 1.

E)

(generalmente de cobre o verde recubierto de

ra del artefacto (

.

E) (generalmente de cobre o verde

2) en la brida de montaje

.

ETAPE 2 INSTRUCTIONS DE MISE

Montage Encastré Fixtures

Pour la terre positive dans un système électrique à 3 fils, fixez le fil de terre du
luminaire (
de fixation de fixation (
Remarque: Sur les sangles pour les appareils pris en charge à vis, installez
d’abord les deux vis de fixation à sangle.
Tout trou taraudé restante peut être utilisée pour la vis de terre.

Chaîne Accroché Luminaires

Boucle
plastique) sous la tête de la vis de terre (

1

(

sur le fil de terre du système de construction avec une taille appropriée
connecteurs à visser - Voir Schéma 2

Luminaires Aprés Montage

Br
recouvert de plastique) à la masse de l’alimentation avec une taille appropriée
torsion sur le conecteur à l’intérieur de la poste. Couvrir extrémité ouverte du
connecteur avec du mastic silicone pour former un joint ètache à l’eau – Voir

Schéma 3

E) (généralement en cuivre ou vert recouvert de plastique) à la sangle

1) avec la vis de terre (2) – Voir Schéma 1.

fil du luminaire au sol (E) (généralement en cuivre ou vert recouvert de

2) sur la sangle de fixation de fixation

) et se connecter à l’extrémité libre du fil de terre du luminaire directement

.

ancher le fil de terre du luminaire (E) (généralement en cuivre ou vert

.

STEP 2 GROUNDING INSTRUCTIONS

Flush Mount Fixtures

For positive grounding in a 3-wire electrical system, fasten the fixture ground

E) (typically copper or green plastic coated) to the fixture mounting strap

wire (

) with the ground screw (2) – See Drawing 1.

1

(

Note: On straps for screw supported fixtures, first install the two mounting
screws in strap.
Any remaining tapped hole may be used for the ground screw.

Chain Hun

Post-Mount Fixtures

g Fixtures

Loop fixture ground wire (
the head of the ground screw (
the loose end of the fixture ground wire directly to the ground wire of the
building system with appropriately sized twist-on connectors – See Drawing 2

Connect fixture ground wire (E)
power supply ground with appropriately sized twist-on connector inside post.
Cover open end of connector with silicone sealant to form a watertight seal –

See Drawing 3

.

E) (typically copper or green plastic coated) under

2) on fixture mounting strap (1) and connect to

(typically copper or green plastic coated) to

.

08.23.13
