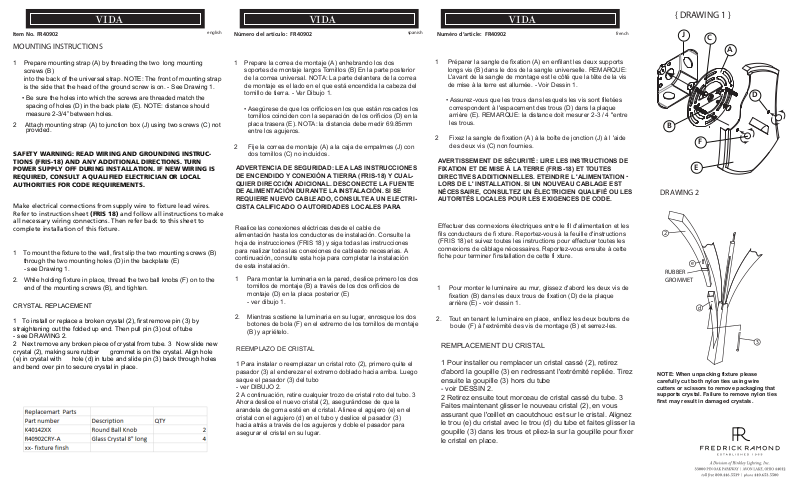

Page 1
VIDA VIDA VIDA
Item No. FR40902
MOUNTING INSTRUCTIONS
1 Prepare mounting strap (A) by threading the two long mounting
screws (B)
into the back of the universal strap. NOTE: The front of mounting strap
is the side that the head of the ground screw is on. - See Drawing 1.
• Be sure the holes into which the screws are threaded match the
spacing of holes (D) in the back plate (E). NOTE: distance should
measure 2-3/4” between holes.
2 Attach mounting strap (A) to junction box (J) using two screws (C) not
provided.
SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS (FRIS-18) AND ANY ADDITIONAL DIRECTIONS. TURN
POWER SUPPLY OFF DURING INSTALLATION. IF NEW WIRING IS
REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR LOCAL
AUTHORITIES FOR CODE REQUIREMENTS.
Make electrical connections from supply wire to fixture lead wires.
Refer to instruction sheet (FRIS 18) and follow all instructions to make
all necessary wiring connections. Then refer back to this sheet to
complete installation of this fixture.
1 To mount the fixture to the wall, first slip the two mounting screws (B)
through the two mounting holes (D) in the backplate (E)
- see Drawing 1.
2. While holding fixture in place, thread the two ball knobs (F) on to the
end of the mounting screws (B), and tighten.
CRYSTAL REPLACEMENT
1 To install or replace a broken crystal (2), first remove pin (3) by
straightening out the folded up end. Then pull pin (3) out of tube
- see DRAWING 2.
2 Next remove any broken piece of crystal from tube. 3 Now slide new
crystal (2), making sure rubber grommet is on the crystal. Align hole
(e) in crystal with hole (d) in tube and slide pin (3) back through holes
and bend over pin to secure crystal in place.
english spanish
1 Prepare la correa de montaje (A) enhebrando los dos
soportes de montaje largos Tornillos (B) En la parte posterior
de la correa universal. NOTA: La parte delantera de la correa
de montaje es el lado en el que está encendida la cabeza del
tornillo de tierra. - Ver Dibujo 1.
• Asegúrese de que los orificios en los que están roscados los
tornillos coinciden con la separación de los orificios (D) en la
placa trasera (E). NOTA: la distancia debe medir 69.85mm
entre los agujeros.
2 Fije la correa de montaje (A) a la caja de empalmes (J) con
dos tornillos (C) no incluidos.
ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES
DE ENCENDIDO Y CONEXIÓN A TIERRA (FRIS-18) Y CUALQUIER DIRECCIÓN ADICIONAL. DESCONECTE LA FUENTE
DE ALIMENTACIÓN DURANTE LA INSTALACIÓN. SI SE
REQUIERE NUEVO CABLEADO, CONSULTE A UN ELECTRICISTA CALIFICADO O AUTORIDADES LOCALES PARA
Realice las conexiones eléctricas desde el cable de
alimentación hasta los conductores de instalación. Consulte la
hoja de instrucciones (FRIS 18) y siga todas las instrucciones
para realizar todas las conexiones de cableado necesarias. A
continuación, consulte esta hoja para completar la instalación
de esta instalación.
1 Para montar la luminaria en la pared, deslice primero los dos
tornillos de montaje (B) a través de los dos orificios de
montaje (D) en la placa posterior (E)
- ver dibujo 1.
2. Mientras sostiene la luminaria en su lugar, enrosque los dos
botones de bola (F) en el extremo de los tornillos de montaje
(B) y apriételo.
REEMPLAZO DE CRISTAL
1 Para instalar o reemplazar un cristal roto (2), primero quite el
pasador (3) al enderezar el extremo doblado hacia arriba. Luego
saque el pasador (3) del tubo
- ver DIBUJO 2.
2 A continuación, retire cualquier trozo de cristal roto del tubo. 3
Ahora deslice el nuevo cristal (2), asegurándose de que la
arandela de goma esté en el cristal. Alinee el agujero (e) en el
cristal con el agujero (d) en el tubo y deslice el pasador (3)
hacia atrás a través de los agujeros y doble el pasador para
asegurar el cristal en su lugar.
Numéro d’article: FR40902Número del artículo: FR40902
1 Préparer la sangle de fixation (A) en enfilant les deux supports
longs vis (B) dans le dos de la sangle universelle. REMARQUE:
L'avant de la sangle de montage est le côté que la tête de la vis
de mise à la terre est allumée. - Voir Dessin 1.
• Assurez-vous que les trous dans lesquels les vis sont filetées
correspondent à l'espacement des trous (D) dans la plaque
arrière (E). REMARQUE: la distance doit mesurer 2-3 / 4 "entre
les trous.
2 Fixez la sangle de fixation (A) à la boîte de jonction (J) à l 'aide
des deux vis (C) non fournies.
AVERTISSEMENT DE SÉCURITÉ: LIRE LES INSTRUCTIONS DE
FIXATION ET DE MISE À LA TERRE (FRIS-18) ET TOUTES
DIRECTIVES ADDITIONNELLES. ETEINDRE L 'ALIMENTATION
LORS DE L' INSTALLATION. SI UN NOUVEAU CABLAGE EST
NÉCESSAIRE, CONSULTEZ UN ÉLECTRICIEN QUALIFIÉ OU LES
AUTORITÉS LOCALES POUR LES EXIGENCES DE CODE.
Effectuer des connexions électriques entre le fil d'alimentation et les
fils conducteurs de fi xture. Reportez-vous à la feuille d'instructions
(FRIS 18) et suivez toutes les instructions pour effectuer toutes les
connexions de câblage nécessaires. Reportez-vous ensuite à cette
fiche pour terminer l'installation de cette fi xture.
1 Pour monter le luminaire au mur, glissez d'abord les deux vis de
fixation (B) dans les deux trous de fixation (D) de la plaque
arrière (E) - voir dessin 1.
2. T
out en tenant le luminaire en place, enfilez les deux boutons de
boule (F) à l'extrémité des vis de montage (B) et serrez-les.
REMPLACEMENT DU CRISTAL
french
1 Pour installer ou remplacer un cristal cassé (2), retirez
d'abord la goupille (3) en redressant l'extrémité repliée. Tirez
ensuite la goupille (3) hors du tube
- voir DESSIN 2.
2 Retirez ensuite tout morceau de cristal cassé du tube. 3
Faites maintenant glisser le nouveau cristal (2), en vous
assurant que l'œillet en caoutchouc est sur le cristal. Alignez
le trou (e) du cristal avec le trou (d) du tube et faites glisser la
goupille (3) dans les trous et pliez-la sur la goupille pour fixer
le cristal en place.

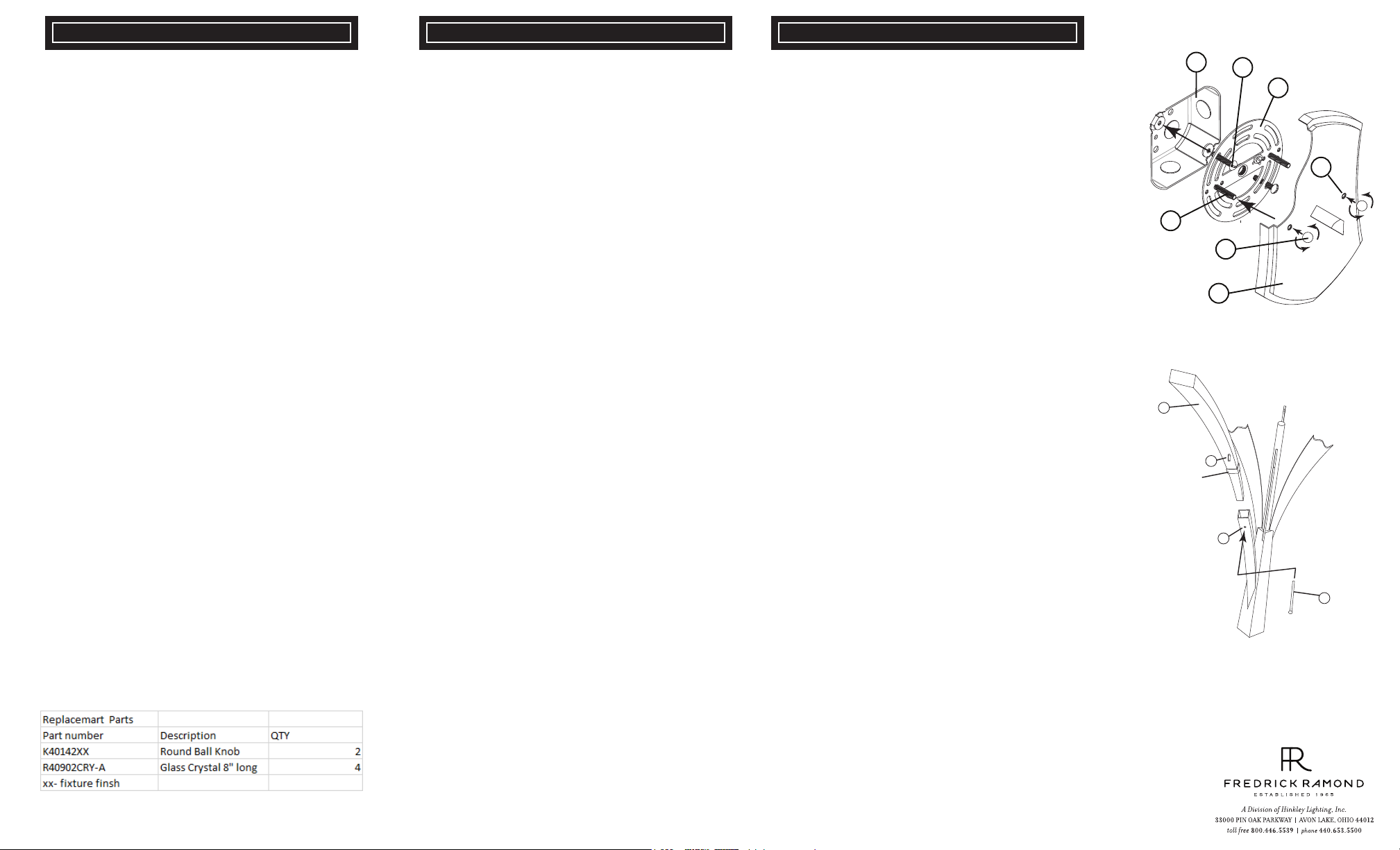

{ DRAWING 1 }
J
B
-
DRAWING 2
2
RUBBER
GROMMET
NOTE: When unpacking fixture please
carefully cut both nylon ties using wire
cutters or scissors to remove packaging that
supports crystal. Failure to remove nylon ties
first may result in damaged crystals.
C
A
D
F
E
e
d
3
Page 2
FRIS18
FRIS18
FRIS18
[DRAWING 1]
TIERRA CABLEADO INSTRUCCIONES
Advertencia De Seguridad:
instrucciones adicionales. Encienda la alimentación de corriente durante la instalación. Si se necesita un
nuevo cable, consulte a un electricista calificado o con las autoridades locales de los requisitos del código.
Lea las Instrucciones de cableado y conexión a tierra [
PASO 1 INSTRUCCIONES DE CABLEADO
Accesorios Cubierta
1. Conecte el cable de alimentación positive (A) (normalmente negro o la cara
lisa, sin marcas del ceable de dos conductores) de plomo accesorio positivo
(B) con un giro de tamaño adecuado en el conector – Véase la Figura 1
2. Conecte el cable de alimentación negative (C) (por lo general de color blanco
o el lado marcado estriado del cable de dos conductores) de plomo accesorio
negativo (D).
3. Por favor, consul
completer todas las conexiones eléctricas.
Accesorios Exterior
1. Conecte el cable de alimentactión positive (A) (normalmente negro o la cara
lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo
(B) con un giro de tamanño adecuado en el conector - Véase la Figura 1
2. Con
3. Cubr
4. Por favor, consul
ectar el cable de alimentación negative (C) (por lo general de color
blanco o el, lado marcado acanalada del cable de dos conductores) a plomo
acesorio negativo (D).
a el extreme abierto de conectores con sellador de silicona para formar
un sello hermético.
• Si va a instalar un soporte de fijación mural, use masilla para sellar los
espacios entre la placa de montaje del aparato (placa) y la pared. Esto
ayudará a evitar que el agua entre en la caja de salida. Si la superficie de la
red es de revestimeinto solapado, utilice masilla y una plataforma de
pa
ntaje accesorio espacial.
mo
para completer todas las conexiones eléctricas.
te las Instrucciones de conexión a tierra de abajo para
te las Instrucciones de conexión a tierra a continuación
FRI
], e
S 18
o 2
o 2.
CÂBLAGE ÉCHOUAGE INSTRUCTIONS
Avertissement De Sécurité: Lire câblage et de mise à la terre instructions [
instructions supplémentaires. Couper l’alimentation électrique pendant l’installation. Si un nouveau câblage nést
nécessaire, consultez un ékectricien qualifié ou les autorités locales pour connaître les exigences du code.
ETAPE 1 INSTRUCTIONS DE CÂBLAGE
Luminaires Itérieurs
. Branchez le câble d’alimentation positive (A) (généralement noir ou, côté
1
.
lisse banalisée de la corde à deux conducteurs) au plomb de fixation positive
(B) avec la torsion de taille appropriée sur le connecteur - Voir Schéma 1
2. Raccorder le fil d’alimentation negative (C) (généralement blanc ou l’, côté
marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).
3. S’il vo
Luminaires Extérieurs
1. Brancher le fil d’alimentation positive (A) (généralement noir ou, côté lisse
2. Conne
3. Couvrir extrémité ouberte de connecteurs avec du silicone pour former un
4. S’il vo
us plait se referrer aux instructions ci-dessous pour remplir la terre
toutes les connexions électriques.
banalisée de la corde à deux conducteur) à plomb de fixation positive (B) avec
la torsion de taille appropriée sur le connecteur – Voir Schéma 1
cter le fil d’alimentation negative (C) (généralement blanc ou l’, côté
marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).
j
oint étanche à l’eau.
• Se l’installation d’un luminaire de montage mural, utiliser calfeautrage pour
sceller l’espace entre la plaque de montage de fixation (plaque arrière) et la
paroi. Cela aidera à emp6echer l’eau de pénétrer dans la boîte de sortie. Si la
surface du mur es
montage d’appareils spécialement.
us plait se referrer aux instructions ci-dessous pour terminer la terre
toutes les connexions électriques.
age à clin, utiliser calfeautrage et une plate-forme de
t bard
FR
IS 18]
ou 2.
et les
et 2

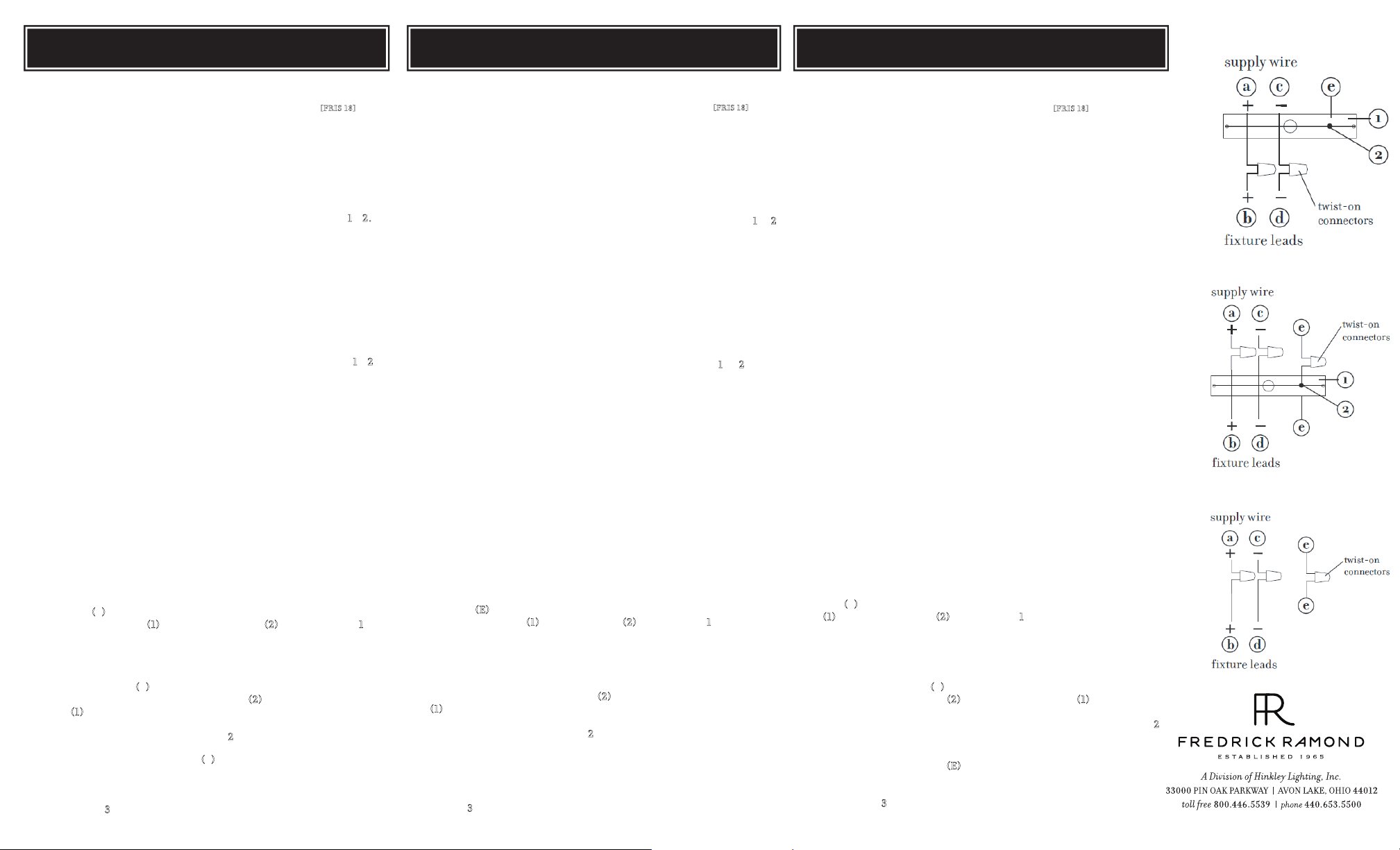

WIRING AND GROUNDING INSTRUCTIONS
Safety Warning: Read wiring and grounding instructions [FR
directions. Turn power supply off during installation. If new wiring is required, consult a qualified electrician
or local authorities for code requirements.
STEP 1 WIRING INSTRUCTIONS
Indoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth, unmarked
side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.
2. Connect negative
of the two-conductor cord) to negative fixture lead (D)
3. Please refer to the grounding instructions below to complete all electrical
co
nnections.
Outdoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth, unmarked
side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.
2. Connect negative
of the two-conductor cord) to negative fixture lead (D)
3. Cover ope
• If installing a wall mount fixture, use caulk to seal gaps between the fixture
ting plate (backplate) and the wall. This will help prevent water from
moun
entering the outlet box. If the wall surface is lap siding, use caulk and a
fixture mounting platform specially.
4. Please refer to the grounding instructions below to complete all electrical
nnections.
co
supply wire (C) (typically white or the ribbed, marked side
supply wire (C) (typically white or the ribbed, marked side
n end of connectors with silicone sealant to form a watertight seal.
IS 18
and any additional
]
[DRAWING
[DRAWING
2]
3]
PASO
2 INSTRUCCIONES PUESTA A TIERRA
Montaje Embutido Accesorios
Para conectar a tierra en un sistema eléctrico de 3 hilos, fije el cable de tierra
del artefacto (
brida de montaje fijación (
Nota: En las correas de accesorios compatibles tornillos, primero instale los
dos tornillos de montaje de la correa.
Cualquier agujero roscado restante puede ser utilizado para el tornillo de tierra.
Cadena Hung Accesorios
Loop alambre de tierra (
plástico) debajo de la cabeza del tornillo de tierra (
fijación (
directamente al cable de tierra del sistema de construcción con un tamaño
adecuado twist conectores – Véase la Figura 2
Accesorios Posterior Monte
Conecte el cable de tier
recubierto de plástico) a tierra de la fuente de alimentactión con conector de
tamaño adecuado en el interior puesto enlaces en forma. Cubra el extremo
abierto del conector con sellador de silicona para formar un sello hermético -
Véase la Figura 3
E) (generalmente de cobre o verde recubierto de plástico) a la
1) y conecte el extremo suelto del cable de tierra luminaria
1) con el tornillo de tierra (2) – Véase la Figura 1.
E)
(generalmente de cobre o verde recubierto de
ra del artefacto (
.
E) (generalmente de cobre o verde
2) en la brida de montaje
.
ETAPE 2 INSTRUCTIONS DE MISE
Montage Encastré Fixtures
Pour la terre positive dans un système électrique à 3 fils, fixez le fil de terre du
luminaire (
de fixation de fixation (
Remarque: Sur les sangles pour les appareils pris en charge à vis, installez
d’abord les deux vis de fixation à sangle.
Tout trou taraudé restante peut être utilisée pour la vis de terre.
Chaîne Accroché Luminaires
Boucle
plastique) sous la tête de la vis de terre (
1
(
sur le fil de terre du système de construction avec une taille appropriée
connecteurs à visser - Voir Schéma 2
Luminaires Aprés Montage
Br
recouvert de plastique) à la masse de l’alimentation avec une taille appropriée
torsion sur le conecteur à l’intérieur de la poste. Couvrir extrémité ouverte du
connecteur avec du mastic silicone pour former un joint ètache à l’eau – Voir
Schéma 3
E) (généralement en cuivre ou vert recouvert de plastique) à la sangle
1) avec la vis de terre (2) – Voir Schéma 1.
fil du luminaire au sol (E) (généralement en cuivre ou vert recouvert de
2) sur la sangle de fixation de fixation
) et se connecter à l’extrémité libre du fil de terre du luminaire directement
.
ancher le fil de terre du luminaire (E) (généralement en cuivre ou vert
.
STEP 2 GROUNDING INSTRUCTIONS
Flush Mount Fixtures
For positive grounding in a 3-wire electrical system, fasten the fixture ground
E) (typically copper or green plastic coated) to the fixture mounting strap
wire (
) with the ground screw (2) – See Drawing 1.
1
(
Note: On straps for screw supported fixtures, first install the two mounting
screws in strap.
Any remaining tapped hole may be used for the ground screw.
Chain Hun
Post-Mount Fixtures
g Fixtures
Loop fixture ground wire (
the head of the ground screw (
the loose end of the fixture ground wire directly to the ground wire of the
building system with appropriately sized twist-on connectors – See Drawing 2
Connect fixture ground wire (E)
power supply ground with appropriately sized twist-on connector inside post.
Cover open end of connector with silicone sealant to form a watertight seal –
See Drawing 3
.
E) (typically copper or green plastic coated) under
2) on fixture mounting strap (1) and connect to
(typically copper or green plastic coated) to
.
08.23.13
Loading...
