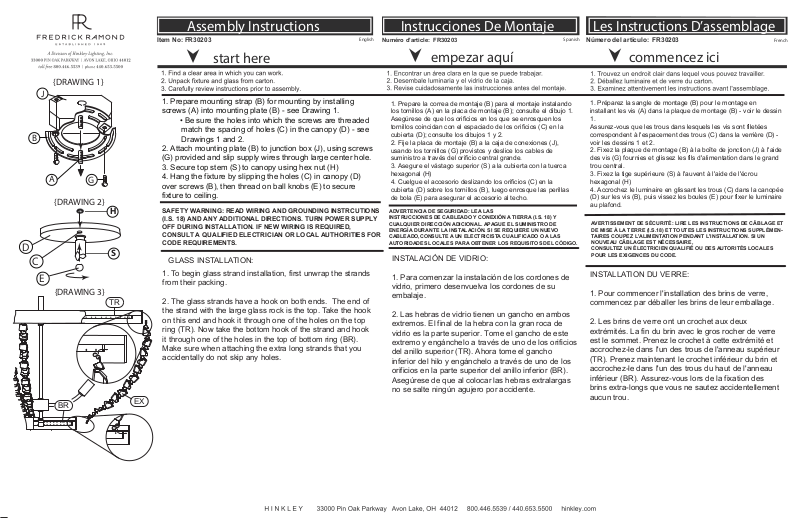

Assembly Instructions
Item No: FR30203
Instrucciones De Montaje
English Spanish
Numéro d’article: FR30203
Les Instructions D’assemblage
Número del artículo: FR30203
French
D
B
C
{DRAWING 1}
J
A
{DRAWING 2}
E
{DRAWING 3}
BR
G
H
S
TR
EX
start here
1. Prepare mounting strap (B) for mounting by installing
screws (A) into mounting plate (B) - see Drawing 1.
• Be sure the holes into which the screws are threaded
match the spacing of holes (C) in the canopy (D) - see
Drawings 1 and 2.
2. Attach mounting plate (B) to junction box (J), using screws
(G) provided and slip supply wires through large center hole.
3. Secure top stem (S) to canopy using hex nut (H)
4. Hang the fixture by slipping the holes (C) in canopy (D)
over screws (B), then thread on ball knobs (E) to secure
fixture to ceiling.
SAFETY WARNING: READ WIRING AND GROUNDING INSTRCUTIONS
(I.S. 18) AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY
OFF DURING INSTALLATION. IF NEW WIRING IS REQUIRED,
CONSULT A QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES FOR
CODE REQUIREMENTS.
GLASS INSTALLATION:
1. To begin glass strand installation, first unwrap the strands
from their packing.
2. The glass strands have a hook on both ends.
the strand with the large glass rock is the top. T
on this end and hook it through one of the holes on the top
ring
(TR). Now take the bottom hook of the strand and hook
it through one of the holes in the top of bottom ring (BR).
Make sure when attaching the extra long strands that you
accidentally do not skip any holes.
The end of
ake the hook
empezar aquí
1. Prepare la correa de montaje (B) para el montaje instalando
los tornillos (A) en la placa de montaje (B); consulte el dibujo 1.
Asegúrese de que los orificios en los que se enrosquen los
tornillos coincidan con el espaciado de los orificios (C) en la
cubierta (D); consulte los dibujos 1 y 2.
2. Fije la placa de montaje (B) a la caja de conexiones (J),
usando los tornillos (G) provistos y deslice los cables de
suministro a través del orificio central grande.
3. Asegure el vástago superior (S) a la cubierta con la tuerca
hexagonal (H)
4. Cuelgue el accesorio deslizando los orificios (C) en la
cubierta (D) sobre los tornillos (B), luego enrosque las perillas
de bola (E) para asegurar el accesorio al techo.
ADVERTENCIA DE SEGURIDAD: LEA LAS
INSTRUCCIONES DE CABLEADO Y CONEXIÓN A TIERRA (I.S. 18) Y
CUALQUIER DIRECCIÓN ADICIONAL. APAGUE EL SUMINISTRO DE
ENERGÍA DURANTE LA INSTALACIÓN. SI SE REQUIERE UN NUEVO
CABLEADO,CONSULTE A UN ELECTRICISTA CUALIFICADO O A LAS
AUTORIDADES LOCALES PARA OBTENER LOS REQUISITOS DEL CÓDIGO.
INSTALACIÓN DE VIDRIO:
1. Para comenzar la instalación de los cordones de
vidrio, primero desenvuelva los cordones de su
embalaje.
2. Las hebras de vidrio tienen un gancho en ambos
extremos. El final de la hebra con la gran roca de
vidrio es la parte superior. Tome el gancho de este
extremo y engánchelo a través de uno de los orificios
del anillo superior (TR). Ahora tome el gancho
inferior del hilo y engánchelo a través de uno de los
orificios en la parte superior del anillo inferior (BR).
Asegúrese de que al colocar las hebras extralargas
no se salte ningún agujero por accidente.
commencez ici
1. Préparez la sangle de montage (B) pour le montage en
installant les vis (A) dans la plaque de montage (B) - voir le dessin
1.
Assurez-vous que les trous dans lesquels les vis sont filetées
correspondent à l'espacement des trous (C) dans la verrière (D) voir les dessins 1 et 2.
2. Fixez la plaque de montage (B) à la boîte de jonction (J) à l'aide
des vis (G) fournies et glissez les fils d'alimentation dans le grand
trou central.
3. Fixez la tige supérieure (S) à l'auvent à l'aide de l'écrou
hexagonal (H)
4. Accrochez le luminaire en glissant les trous (C) dans la canopée
(D) sur les vis (B), puis vissez les boules (E) pour fixer le luminaire
au plafond.
AVERTISSEMENT DE SÉCURITÉ: LIRE LES INSTRUCTIONS DE CÂBLAGE ET
DE MISE À LA TERRE (I.S.18) ET TOUTES LES INSTRUCTIONS SUPPLÉMENTAIRES COUPEZ L'ALIMENTATION PENDANT L'INSTALLATION. SI UN
NOUVEAU CÂBLAGE EST NÉCESSAIRE,
CONSULTEZ UN ÉLECTRICIEN QUALIFIÉ OU DES AUTORITÉS LOCALES
POUR LES EXIGENCES DU CODE.
INSTALLATION DU VERRE:
1. Pour commencer l'installation des brins de verre,
commencez par déballer les brins de leur emballage.
2. Les brins de verre ont un crochet aux deux
extrémités. La fin du brin avec le gros rocher de verre
est le sommet. Prenez le crochet à cette extrémité et
accrochez-le dans l'un des trous de l'anneau supérieur
(TR). Prenez maintenant le crochet inférieur du brin et
accrochez-le dans l'un des trous du haut de l'anneau
inférieur (BR). Assurez-vous lors de la fixation des
brins extra-longs que vous ne sautez accidentellement
aucun trou.
Page 2
FRIS18
FRIS18
FRIS18
[DRAWING 1]
TIERRA CABLEADO INSTRUCCIONES
Advertencia De Seguridad:
instrucciones adicionales. Encienda la alimentación de corriente durante la instalación. Si se necesita un
nuevo cable, consulte a un electricista calificado o con las autoridades locales de los requisitos del código.
Lea las Instrucciones de cableado y conexión a tierra [
PASO 1 INSTRUCCIONES DE CABLEADO
Accesorios Cubierta
1. Conecte el cable de alimentación positive (A) (normalmente negro o la cara
lisa, sin marcas del ceable de dos conductores) de plomo accesorio positivo
(B) con un giro de tamaño adecuado en el conector – Véase la Figura 1
2. Conecte el cable de alimentación negative (C) (por lo general de color blanco
o el lado marcado estriado del cable de dos conductores) de plomo accesorio
negativo (D).
3. Por fav
Accesorios Exterior
1. Conecte el cable de alimentactión positive (A) (normalmente negro o la cara
2. Co
3. Cub
4. Por fav
or, consulte las Instrucciones de conexión a tierra de abajo para
completer todas las conexiones eléctricas.
lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo
(B) con un giro de tamanño adecuado en el conector - Véase la Figura 1
nectar el cable de alimentación negative (C) (por lo general de color
blanco o el, lado marcado acanalada del cable de dos conductores) a plomo
acesorio negativo (D).
ra el extreme abierto de conectores con sellador de silicona para formar
un sello hermético.
• Si va a instalar un soporte de fijación mural, use masilla para sellar los
espacios entre la placa de montaje del aparato (placa) y la pared. Esto
ayudará a evitar que el agua entre en la caja de salida. Si la superficie de la
es de revestimeinto solapado, utilice masilla y una plataforma de
red
pa
montaje accesorio espacial.
or, consulte las Instrucciones de conexión a tierra a continuación
para completer todas las conexiones eléctricas.
FRI
], e
S 18
o 2
o 2.
CÂBLAGE ÉCHOUAGE INSTRUCTIONS
Avertissement De Sécurité: Lire câblage et de mise à la terre instructions [
instructions supplémentaires. Couper l’alimentation électrique pendant l’installation. Si un nouveau câblage nést
nécessaire, consultez un ékectricien qualifié ou les autorités locales pour connaître les exigences du code.
ETAPE 1 INSTRUCTIONS DE CÂBLAGE
Luminaires Itérieurs
. Branchez le câble d’alimentation positive (A) (généralement noir ou, côté
1
.
lisse banalisée de la corde à deux conducteurs) au plomb de fixation positive
(B) avec la torsion de taille appropriée sur le connecteur - Voir Schéma 1
2. Raccorder le fil d’alimentation negative (C) (généralement blanc ou l’, côté
marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).
3. S’il
vous plait se referrer aux instructions ci-dessous pour remplir la terre
toutes les connexions électriques.
Luminaires Extérieurs
1. Brancher le fil d’alimentation positive (A) (généralement noir ou, côté lisse
banalisée de la corde à deux conducteur) à plomb de fixation positive (B) avec
la torsion de taille appropriée sur le connecteur – Voir Schéma 1
2. Conn
3. Cou
4. S’il
ecter le fil d’alimentation negative (C) (généralement blanc ou l’, côté
marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).
vrir extrémité ouberte de connecteurs avec du silicone pour former un
joint étanche à l’eau.
• Se l’installation d’un luminaire de montage mural, utiliser calfeautrage pour
sceller l’espace entre la plaque de montage de fixation (plaque arrière) et la
paroi. Cela aidera à emp6echer l’eau de pénétrer dans la boîte de sortie. Si la
surface du mur es
montage d’appareils spécialement.
vous plait se referrer aux instructions ci-dessous pour terminer la terre
toutes les connexions électriques.
dage à clin, utiliser calfeautrage et une plate-forme de
t bar
FR
IS 18]
ou 2.
et les
et 2

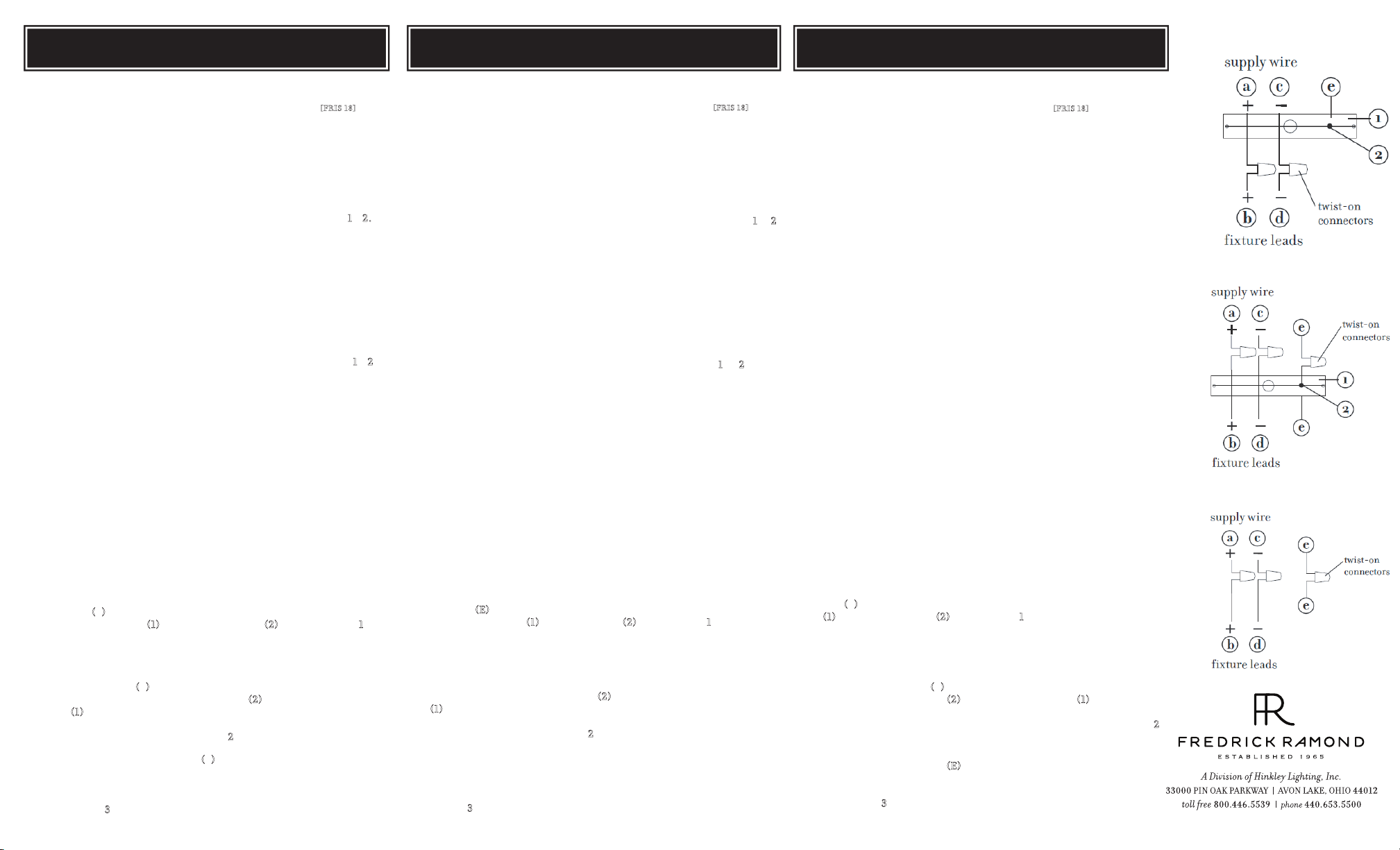

WIRING AND GROUNDING INSTRUCTIONS
Safety Warning: Read wiring and grounding instructions [FR
directions. Turn power supply off during installation. If new wiring is required, consult a qualified electrician
or local authorities for code requirements.
STEP 1 WIRING INSTRUCTIONS
Indoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth, unmarked
side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.
2. Connect negativ
of the two-conductor cord) to negative fixture lead (D)
3. Ple
ase refer to the grounding instructions below to complete all electrical
connections.
Outdoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth, unmarked
side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.
2. Connect negativ
of the two-conductor cord) to negative fixture lead (D)
3. Cover op
• If ins
mounting plate (backplate) and the wall. This will help prevent water from
entering the outlet box. If the wall surface is lap siding, use caulk and a
fixture mounting platform specially.
ase refer to the grounding instructions below to complete all electrical
4. Ple
connections.
e supply wire (C) (typically white or the ribbed, marked side
e supply wire (C) (typically white or the ribbed, marked side
en end of connectors with silicone sealant to form a watertight seal.
talling a wall mount fixture, use caulk to seal gaps between the fixture
IS 18
and any additional
]
[DRAWIN
[DRAWING
G 2]
3]
PASO
2 INSTRUCCIONES PUESTA A TIERRA
Montaje Embutido Accesorios
Para conectar a tierra en un sistema eléctrico de 3 hilos, fije el cable de tierra
del artefacto (
brida de montaje fijación (
Nota: En las correas de accesorios compatibles tornillos, primero instale los
dos tornillos de montaje de la correa.
Cualquier agujero roscado restante puede ser utilizado para el tornillo de tierra.
Cadena Hung Accesorios
Loop alambre de tierra (
plástico) debajo de la cabeza del tornillo de tierra (
fijación (
directamente al cable de tierra del sistema de construcción con un tamaño
adecuado twist conectores – Véase la Figura 2
Accesorios Posterior Monte
Cone
recubierto de plástico) a tierra de la fuente de alimentactión con conector de
tamaño adecuado en el interior puesto enlaces en forma. Cubra el extremo
abierto del conector con sellador de silicona para formar un sello hermético -
Véase la Figura 3
E) (generalmente de cobre o verde recubierto de plástico) a la
1) y conecte el extremo suelto del cable de tierra luminaria
cte el cable de tierra del artefacto (
1) con el tornillo de tierra (2) – Véase la Figura 1.
E)
(generalmente de cobre o verde recubierto de
E) (generalmente de cobre o verde
.
2) en la brida de montaje
.
ETAPE 2 INSTRUCTIONS DE MISE
Montage Encastré Fixtures
Pour la terre positive dans un système électrique à 3 fils, fixez le fil de terre du
luminaire (
de fixation de fixation (
Remarque: Sur les sangles pour les appareils pris en charge à vis, installez
d’abord les deux vis de fixation à sangle.
Tout trou taraudé restante peut être utilisée pour la vis de terre.
Chaîne
Boucle fil du luminaire au sol (E) (généralement en cuivre ou vert recouvert de
plastique) sous la tête de la vis de terre (
1
(
sur le fil de terre du système de construction avec une taille appropriée
connecteurs à visser - Voir Schéma 2
Luminaires
Brancher le fil de terre du luminaire (E) (généralement en cuivre ou vert
recouvert de plastique) à la masse de l’alimentation avec une taille appropriée
torsion sur le conecteur à l’intérieur de la poste. Couvrir extrémité ouverte du
connecteur avec du mastic silicone pour former un joint ètache à l’eau – Voir
Schéma 3
E) (généralement en cuivre ou vert recouvert de plastique) à la sangle
1) avec la vis de terre (2) – Voir Schéma 1.
Accroché Luminaires
2) sur la sangle de fixation de fixation
) et se connecter à l’extrémité libre du fil de terre du luminaire directement
.
Aprés Montage
.
STEP 2 GROUNDING INSTRUCTIONS
Flush Mount Fixtures
For positive grounding in a 3-wire electrical system, fasten the fixture ground
E) (typically copper or green plastic coated) to the fixture mounting strap
wire (
) with the ground screw (2) – See Drawing 1.
1
(
Note: On straps for screw supported fixtures, first install the two mounting
screws in strap.
Any remaining tapped hole may be used for the ground screw.
Chain Hu
Post-Mount Fixtures
ng Fixtures
Loo
p fixture ground wire (
the head of the ground screw (
the loose end of the fixture ground wire directly to the ground wire of the
building system with appropriately sized twist-on connectors – See Drawing 2
Connect fixture ground wire (E)
power supply ground with appropriately sized twist-on connector inside post.
Cover open end of connector with silicone sealant to form a watertight seal –
See Drawing 3
.
E) (typically copper or green plastic coated) under
2) on fixture mounting strap (1) and connect to
(typically copper or green plastic coated) to
.
08.23.13
Loading...
