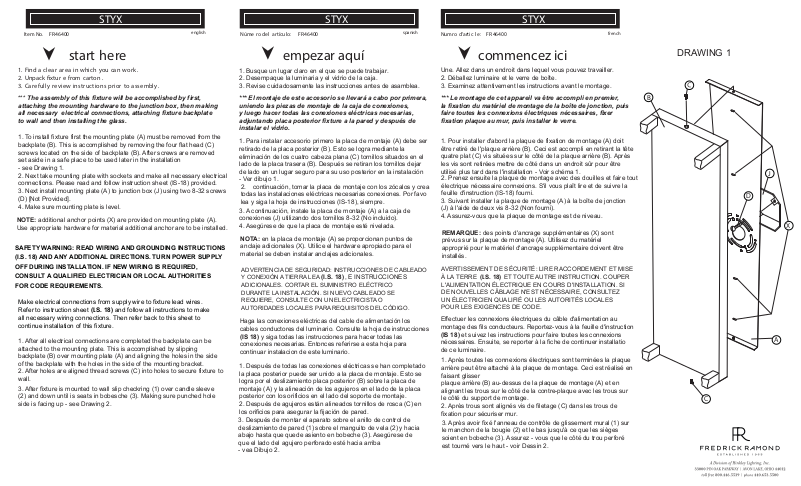

Item No. FR46400
STYX STYX STYX
english spanish
Numro d’artic le: FR46400Núme ro del artículo: FR46400
french
start here
1. Find a clear a rea in which y ou can wor k.
2. Unpack fixtur e from carton .
3. Car efully review instr uctions prior to assembly.
*** The assembly of this fixture will be accomplished by first,
attaching the mounting hardware to the junction box, then making
all necessary electrical connections, attaching fixture backplate
to wall and then installing the glass.
1. To install fixture first the mounting plate (A) must be removed from the
backplate (B). This is accomplished by removing the four flat head (C)
screws located on the side of backplate (B). After screws are removed
set aside in a safe place to be used later in the installation
- see Drawing 1.
2. Next take mounting plate with sockets and make all necessary electrical
connections. Please read and follow instruction sheet (IS-18) provided.
3. Next install mounting plate (A) to junction box (J) using two 8-32 screws
(D) [Not Provided].
4. Make sure mounting plate is level.
NOTE: additional anchor points (X) are provided on mounting plate (A).
Use appropriate hardware for material additional anchor are to be installed.
SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS
(I.S. 18) AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY
OFF DURING INSTALLATION. IF NEW WIRING IS REQUIRED,
CONSULT A QUALIFIED ELECTRICIAN OR LOCAL AUTHORITIES
FOR CODE REQUIREMENTS.
Make electrical connections from supply wire to fixture lead wires.
Refer to instruction sheet (I.S. 18) and follow all instructions to make
all necessary wiring connections. Then refer back to this sheet to
continue installation of this fixture.
1. After all electrical connections are completed the backplate can be
attached to the mounting plate. This is accomplished by slipping
backplate (B) over mounting plate (A) and aligning the holes in the side
of the backplate with the holes in the side of the mounting bracket.
2. After holes are aligned thread screws (C) into holes to secure fixture to
wall.
3. After fixture is mounted to wall slip checkring (1) over candle sleeve
(2) and down until is seats in bobesche (3). Making sure punched hole
side is facing up - see Drawing 2.
1. Busque un lugar claro en el que se puede trabajar.
2. Desempaque la luminaria y el vidrio de la caja.
3. Revise cuidadosamente las instrucciones antes de asamblea.
*** El montaje de este accesorio se llevará a cabo por primera,
uniendo las piezas de montaje de la caja de conexiones,
y luego hacer todas las conexiones eléctricas necesarias,
adjuntando placa posterior fixture a la pared y después de
instalar el vidrio.
1. Para instalar accesorio primero la placa de montaje (A) debe ser
retirado de la placa posterior (B). Esto se logra mediante la
eliminación de los cuatro cabeza plana (C) tornillos situados en el
lado de la placa trasera (B). Después se retiran los tornillos dejar
de lado en un lugar seguro para su uso posterior en la instalación
- Ver dibujo 1.
. continuación, tomar la placa de montaje con los zócalos y crea
2
todas las instalaciones eléctricas necesarias conexiones. Por favo
lea y siga la hoja de instrucciones (IS-18), siempre.
3. A continuación, instale la placa de montaje (A) a la caja de
conexiones (J) utilizando dos tornillos 8-32 (No incluido).
4. Asegúrese de que la placa de montaje esté nivelada.
NOTA: en la placa de montaje (A) se proporcionan puntos de
anclaje adicionales (X). Utilice el hardware apropiado para el
material se deben instalar anclajes adicionales.
ADVERTENCIA DE SEGURIDAD: INSTRUCCIONES DE CABLEADO
Y CONEXIÓN A TIERRA LEA
ADICIONALES. CORTAR EL SUMINISTRO ELÉCTRICO
DURANTE LA INSTALACIÓN. SI NUEVO CABLEADO SE
REQUIERE, CONSULTE CON UN ELECTRICISTA O
AUTORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO.
Haga las conexiones eléctricas del cable de alimentación los
cables conductores del luminario. Consulte la hoja de instrucciones
(IS 18) y siga todas las instrucciones para hacer todas las
conexiones necesarias. Entonces referirse a esta hoja para
continuar instalacion de este luminario.
1. Después de todas las conexiones eléctricas se han completado
la placa posterior puede ser unido a la placa de montaje. Esto se
logra por el deslizamiento placa posterior (B) sobre la placa de
montaje (A) y la alineación de los agujeros en el lado de la placa
posterior con los orificios en el lado del soporte de montaje.
2. Después de agujeros están alineados tornillos de rosca (C) en
los orificios para asegurar la fijación de pared.
3. Después de montar el aparato sobre el anillo de control de
deslizamiento de pared (1) sobre el manguito de vela (2) y hacia
abajo hasta que quede asiento en bobeche (3). Asegúrese de
que el lado del agujero perforado esté hacia arriba
- vea Dibujo 2.
(I.S. 18) , E INSTRUCCIONES
commencez ici empezar aquí
Une. Allez dans un endroit dans lequel vous pouvez travailler.
2. Déballez luminaire et le verre de boîte.
3. Examinez attentivement les instructions avant le montage.
*** Le montage de cet appareil va être accompli en premier,
la fixation du matériel de montage de la boîte de jonction, puis
faire toutes les connexions électriques nécessaires, fixer
fixation plaque au mur, puis installer le verre.
1. Pour installer d'abord la plaque de fixation de montage (A) doit
être retiré de l'plaque arrière (B). Ceci est accompli en retirant la tête
quatre plat (C) vis situées sur le côté de la plaque arrière (B). Après
les vis sont retirées mettre de côté dans un endroit sûr pour être
utilisé plus tard dans l'installation - Voir schéma 1.
2. Prenez ensuite la plaque de montage avec des douilles et faire tout
électrique nécessaire connexions. S'il vous plaît lire et de suivre la
feuille d'instruction (IS-18) fourni.
3. Suivant installer la plaque de montage (A) à la boîte de jonction
(J) à l'aide de deux vis 8-32 (Non fourni).
4. Assurez-vous que la plaque de montage est de niveau.
REMARQUE: des points d'ancrage supplémentaires (X) sont
prévus sur la plaque de montage (A). Utilisez du matériel
approprié pour le matériel d'ancrage supplémentaire doivent être
installés.
AVERTISSEMENT DE SÉCURITÉ: LIRE RACCORDEMENT ET MISE
À LA TERRE (I.S. 18) ET TOUTE AUTRE INSTRUCTION. COUPER
L'ALIMENTATION ÉLECTRIQUE EN COURS D'INSTALLATION. SI
DE NOUVELLES CÂBLAGE N'EST NÉCESSAIRE, CONSULTEZ
UN ÉLECTRICIEN QUALIFIÉ OU LES AUTORITÉS LOCALES
POUR LES EXIGENCES DE CODE.
Effectuer les connexions électriques du câble d'alimentation au
montage des fils conducteurs. Reportez-vous à la feuille d'instruction
(IS 18) et suivez les instructions pour faire toutes les connexions
nécessaires. Ensuite, se reporter à la fiche de continuer installatio
de ce luminaire.
1. Après toutes les connexions électriques sont terminées la plaque
arrière peut être attaché à la plaque de montage. Ceci est réalisé en
faisant glisser
plaque arrière (B) au-dessus de la plaque de montage (A) et en
alignant les trous sur le côté de la contre-plaque avec les trous sur
le côté du support de montage.
2. Après trous sont alignés vis de filetage (C) dans les trous de
fixation pour sécuriser mur.
3. Après avoir fixé l'anneau de contrôle de glissement mural (1) sur
le manchon de la bougie (2) et le bas jusqu'à ce que les sièges
soient en bobeche (3). Assurez - vous que le côté du trou perforé
est tourné vers le haut - voir Dessin 2.

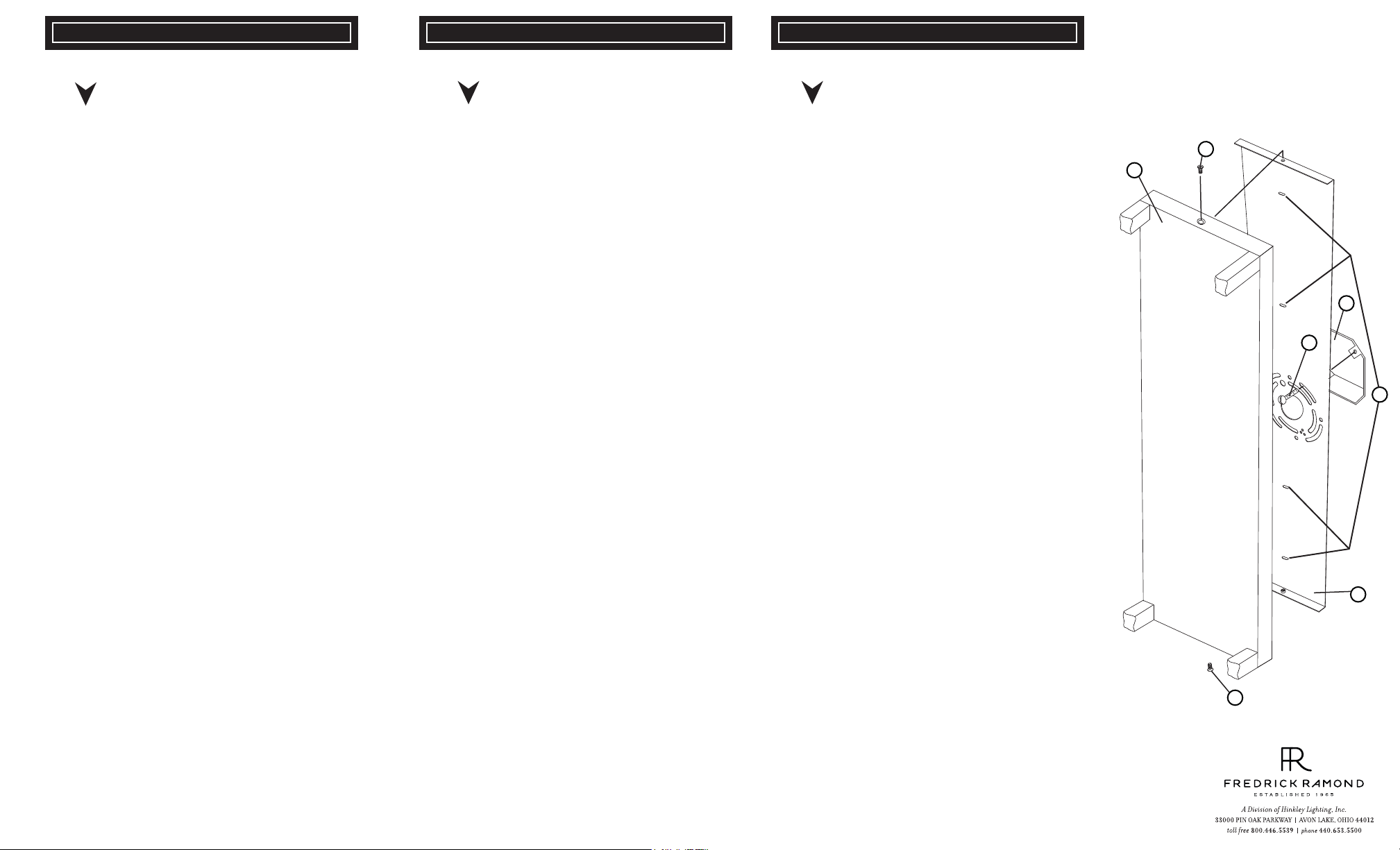

DRAWING 1
C
B
J
D
X
A
C
Page 2
FRIS18
TIERRA CABLEADO INSTRUCCIONES
Advertencia De Seguridad:
instrucciones adicionales. Encienda la alimentación de corriente durante la instalación. Si se necesita un
nuevo cable, consulte a un electricista calificado o con las autoridades locales de los requisitos del código.
PASO 1 INSTRUCCIONES DE CABLEADO
Accesorios Cubierta

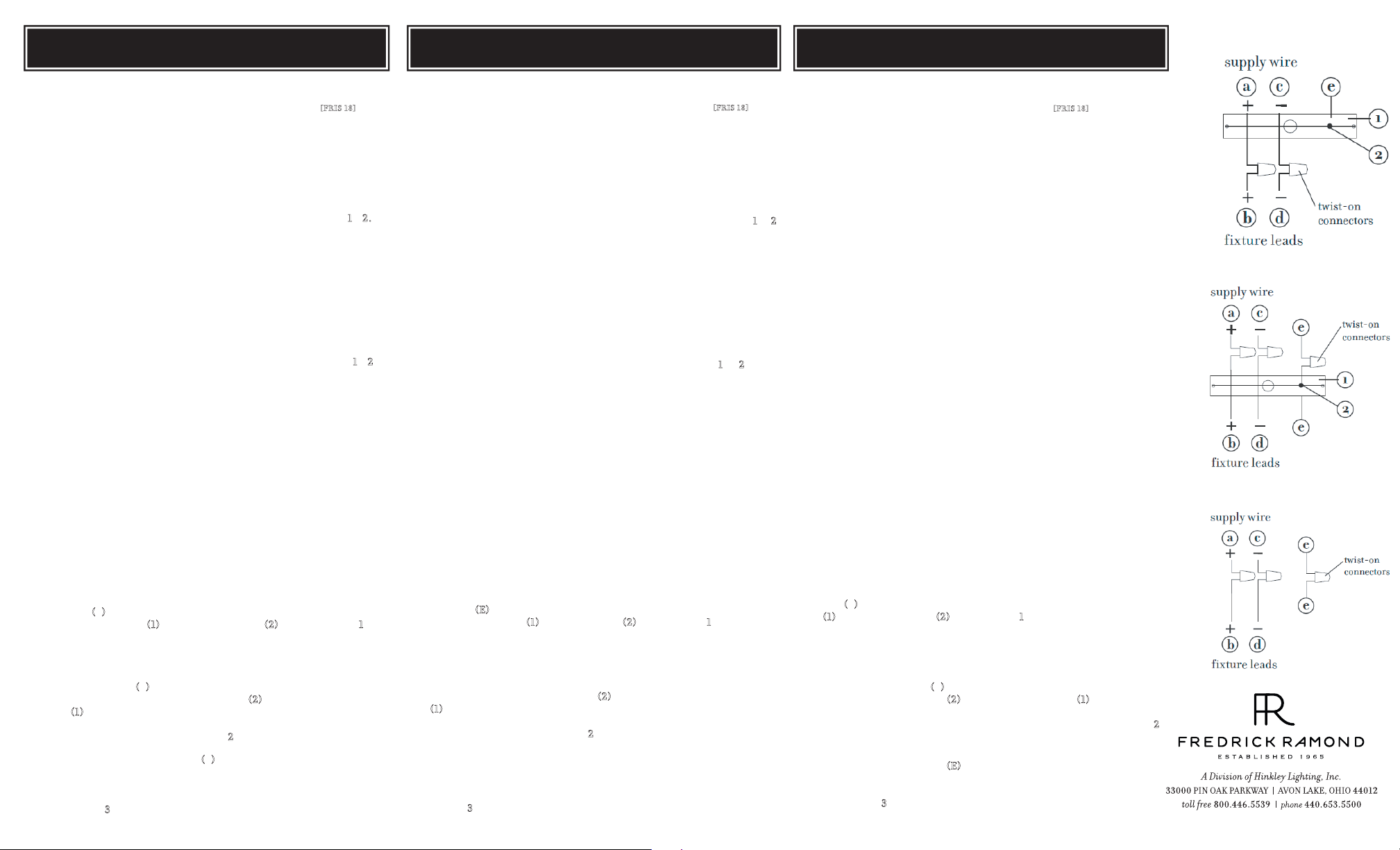

1. Conecte el cable de alimentación positive (A) (normalmente negro o la cara
lisa, sin marcas del ceable de dos conductores) de plomo accesorio positivo
(B) con un giro de tamaño adecuado en el conector – Véase la Figura 1
2. Conecte el cable de alimentación negative (C) (por lo general de color blanco
o el lado marcado estriado del cable de dos conductores) de plomo accesorio
negativo (D).
3. Por favor, consulte las Instrucciones de conexión a tierra de abajo para
completer todas las conexiones eléctricas.
Accesorios Exterior
1. Conecte el cable de alimentactión positive (A) (normalmente negro o la cara
lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo
(B) con un giro de tamanño adecuado en el conector - Véase la Figura 1
2. Conectar el cable de alimentación negative (C) (por lo general de color
blanco o el, lado marcado acanalada del cable de dos conductores) a plomo
acesorio negativo (D).
3. Cubra el extreme abierto de conectores con sellador de silicona para formar
un sello hermético.
Si va a instalar un soporte de fijación mural, use masilla para sellar los
espacios entre la placa de montaje del aparato (placa) y la pared. Esto
ayudará a evitar que el agua entre en la caja de salida. Si la superficie de la
red es de revestimeinto solapado, utilice masilla y una plataforma de
pa
montaje accesorio espacial.
4. Por favor, consulte las Instrucciones de conexión a tierra a continuación
para completer todas las conexiones eléctricas.
PASO 2 INSTRUCCIONES PUESTA A TIERRA
Montaje Embutido Accesorios
Para conectar a tierra en un sistema eléctrico de 3 hilos, fije el cable de tierra
del artefacto (
brida de montaje fijación (
Nota: En las correas de accesorios compatibles tornillos, primero instale los
dos tornillos de montaje de la correa.
Cualquier agujero roscado restante puede ser utilizado para el tornillo de tierra.
Cadena Hung Accesorios
Loop alambre de tierra (
plástico) debajo de la cabeza del tornillo de tierra (
fijación (
directamente al cable de tierra del sistema de construcción con un tamaño
adecuado twist conectores – Véase la Figura 2
Accesorios Posterior Monte
Conecte el cable de tierra del artefacto (
recubierto de plástico) a tierra de la fuente de alimentactión con conector de
tamaño adecuado en el interior puesto enlaces en forma. Cubra el extremo
abierto del conector con sellador de silicona para formar un sello hermético -
Véase la Figura 3
E) (generalmente de cobre o verde recubierto de plástico) a la
1) y conecte el extremo suelto del cable de tierra luminaria
Lea las Instrucciones de cableado y conexión a tierra [
1) con el tornillo de tierra (2) – Véase la Figura 1.
E)
(generalmente de cobre o verde recubierto de
.
FRI
2) en la brida de montaje
.
E) (generalmente de cobre o verde
S 18
], e
o 2
o 2.
FRIS18
CÂBLAGE ÉCHOUAGE INSTRUCTIONS
Avertissement De Sécurité: Lire câblage et de mise à la terre instructions [
instructions supplémentaires. Couper l’alimentation électrique pendant l’installation. Si un nouveau câblage nést
nécessaire, consultez un ékectricien qualifié ou les autorités locales pour connaître les exigences du code.
ETAPE 1 INSTRUCTIONS DE CÂBLAGE
Luminaires Itérieurs
. Branchez le câble d’alimentation positive (A) (généralement noir ou, côté
1
.
lisse banalisée de la corde à deux conducteurs) au plomb de fixation positive
(B) avec la torsion de taille appropriée sur le connecteur - Voir Schéma 1
2. Raccorder le fil d’alimentation negative (C) (généralement blanc ou l’, côté
marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).
3. S’il vous plait se referrer aux instructions ci-dessous pour remplir la terre
toutes les connexions électriques.
Luminaires Extérieurs
1. Brancher le fil d’alimentation positive (A) (généralement noir ou, côté lisse
banalisée de la corde à deux conducteur) à plomb de fixation positive (B) avec
la torsion de taille appropriée sur le connecteur – Voir Schéma 1
2. Connecter le fil d’alimentation negative (C) (généralement blanc ou l’, côté
marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).
3. Couvrir extrémité ouberte de connecteurs avec du silicone pour former un
joint étanche à l’eau.
Se l’installation d’un luminaire de montage mural, utiliser calfeautrage pour
sceller l’espace entre la plaque de montage de fixation (plaque arrière) et la
paroi. Cela aidera à emp6echer l’eau de pénétrer dans la boîte de sortie. Si la
surface du mur es
montage d’appareils spécialement.
4. S’il vous plait se referrer aux instructions ci-dessous pour terminer la terre
t bardage à clin, utiliser calfeautrage et une plate-forme de
toutes les connexions électriques.
ETAPE 2 INSTRUCTIONS DE MISE
Montage Encastré Fixtures
Pour la terre positive dans un système électrique à 3 fils, fixez le fil de terre du
luminaire (
de fixation de fixation (
Remarque: Sur les sangles pour les appareils pris en charge à vis, installez
d’abord les deux vis de fixation à sangle.
Tout trou taraudé restante peut être utilisée pour la vis de terre.
Chaîne Accroché Luminaires
Boucle fil du luminaire au sol (E) (généralement en cuivre ou vert recouvert de
plastique) sous la tête de la vis de terre (
1
(
sur le fil de terre du système de construction avec une taille appropriée
connecteurs à visser - Voir Schéma 2
Luminaires Aprés Montage
Brancher le fil de terre du luminaire (E) (généralement en cuivre ou vert
recouvert de plastique) à la masse de l’alimentation avec une taille appropriée
torsion sur le conecteur à l’intérieur de la poste. Couvrir extrémité ouverte du
connecteur avec du mastic silicone pour former un joint ètache à l’eau – Voir
Schéma 3
E) (généralement en cuivre ou vert recouvert de plastique) à la sangle
1) avec la vis de terre (2) – Voir Schéma 1.
) et se connecter à l’extrémité libre du fil de terre du luminaire directement
.
FR
IS 18]
ou 2.
2) sur la sangle de fixation de fixation
.
et les
et 2
FRIS18
WIRING AND GROUNDING INSTRUCTIONS
Safety Warning: Read wiring and grounding instructions [FR
directions. Turn power supply off during installation. If new wiring is required, consult a qualified electrician
or local authorities for code requirements.
STEP 1 WIRING INSTRUCTIONS
Indoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth, unmarked
side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.
2. Connect negative supply wire (C) (typically white or the ribbed, marked side
of the two-conductor cord) to negative fixture lead (D)
3. Please refer to the grounding instructions below to complete all electrical
connections.
Outdoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth, unmarked
side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.
2. Connect negative supply wire (C) (typically white or the ribbed, marked side
of the two-conductor cord) to negative fixture lead (D)
3. Cover open end of connectors with silicone sealant to form a watertight seal.
installing a wall mount fixture, use caulk to seal gaps between the fixture
If
mounting plate (backplate) and the wall. This will help prevent water from
entering the outlet box. If the wall surface is lap siding, use caulk and a
fixture mounting platform specially.
4. Please refer to the grounding instructions below to complete all electrical
connections.
STEP 2 GROUNDING INSTRUCTIONS
Flush Mount Fixtures
For positive grounding in a 3-wire electrical system, fasten the fixture ground
E) (typically copper or green plastic coated) to the fixture mounting strap
wire (
) with the ground screw (2) – See Drawing 1.
1
(
Note: On straps for screw supported fixtures, first install the two mounting
screws in strap.
Any remaining tapped hole may be used for the ground screw.
Chain Hung Fixtures
Loop fixture ground wire (E) (typically copper or green plastic coated) under
the head of the ground screw (
the loose end of the fixture ground wire directly to the ground wire of the
building system with appropriately sized twist-on connectors – See Drawing 2
Post-Mount Fixtures
Connect fixture ground wire (E)
power supply ground with appropriately sized twist-on connector inside post.
Cover open end of connector with silicone sealant to form a watertight seal –
See Drawing 3
.
IS 18
and any additional
]
2) on fixture mounting strap (1) and connect to
(typically copper or green plastic coated) to
[DRAWING 1]
[DRAWING 2]
[DRAWING 3]
.
08.23.13
Loading...
