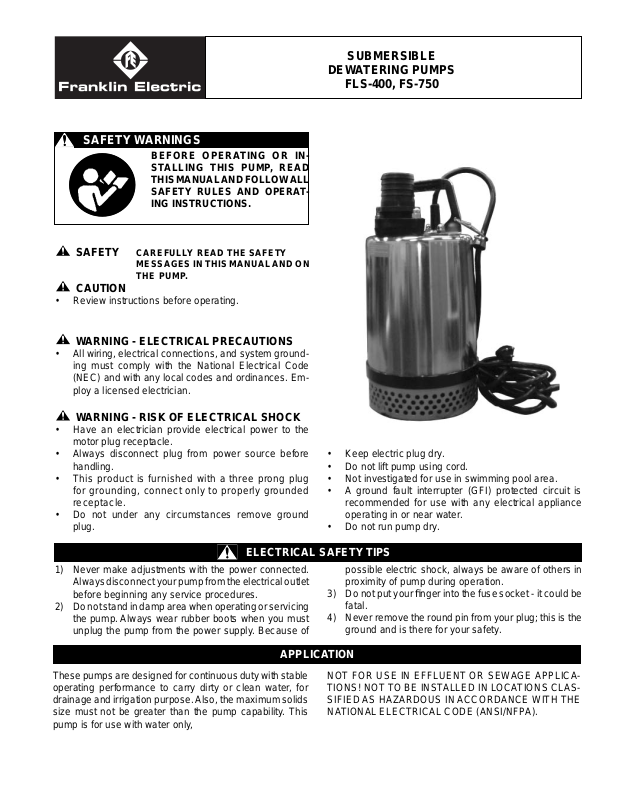

SAFETY WARNINGS

BEFORE OPERATING OR INSTALLING THIS PUMP, READ THIS MANUAL AND FOLLOW ALL SAFETY RULES AND OPERATING INSTRUCTIONS.

SAFETY

MESSAGES IN THIS MANUAL AND ON

CAUTION

• Review instructions before operating.

WARNING - ELECTRICAL PRECAUTIONS

All wiring, electrical connections, and system ground-

• ing must comply with the National Electrical Code (NEC) and with any local codes and ordinances. Em-

ploy a licensed electrician.

CAREFULLY READ THE SAFETY

THE PUMP.

SUBMERSIBLE

DEWATERING PUMPS

FLS-400, FS-750

WARNING - RISK OF ELECTRICAL SHOCK

• Have an electrician provide electrical power to the motor plug receptacle.

• Always disconnect plug from power source before handling.

• This product is furnished with a three prong plug for grounding, connect only to properly grounded receptacle.

• Do not under any circumstances remove ground plug.

ELECTRICAL SAFETY TIPS

1) Never make adjustments with the power connected. Always disconnect your pump from the electrical outlet before beginning any service procedures.

2) Do not stand in damp area when operating or servicing the pump. Always wear rubber boots when you must unplug the pump from the power supply. Because of

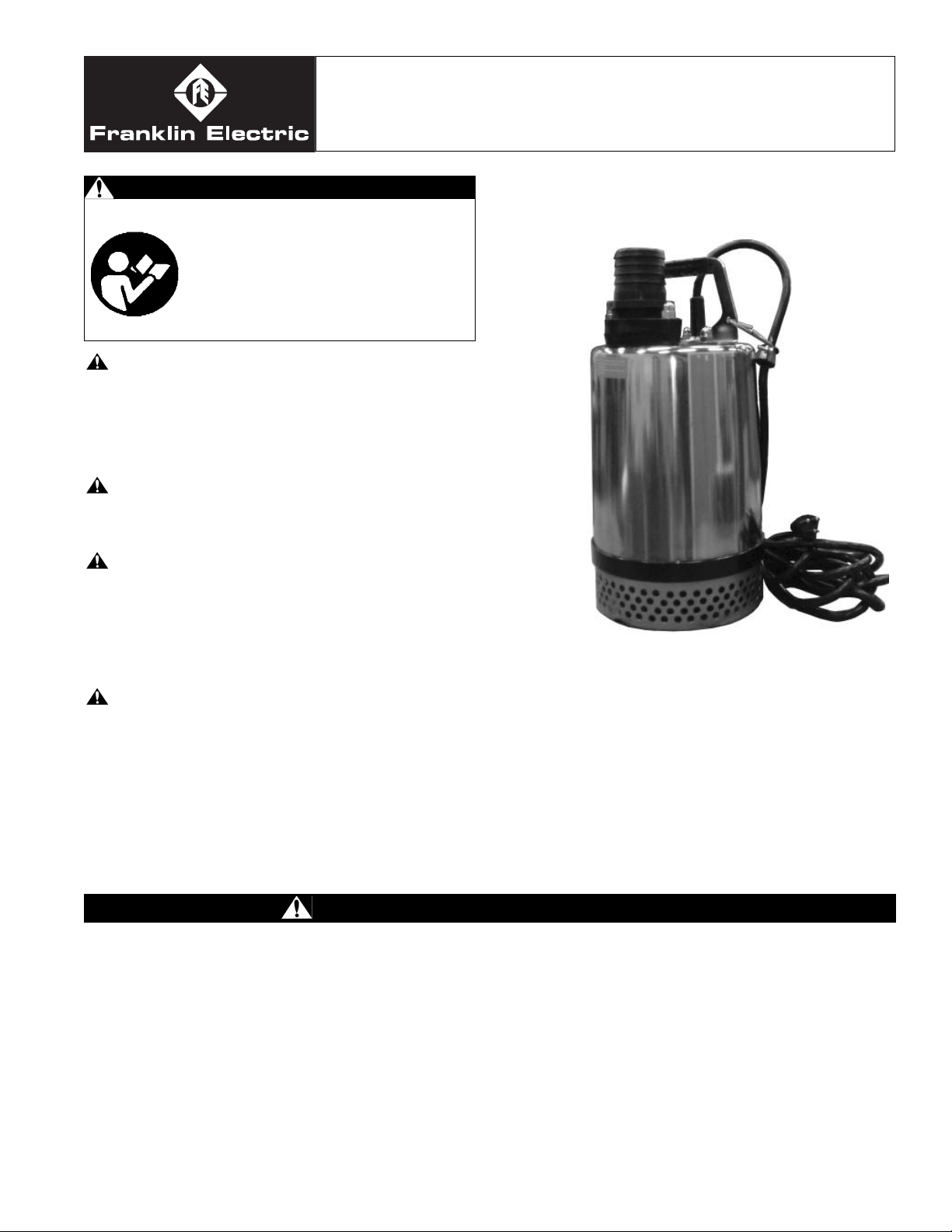

APPLICATION

These pumps are designed for continuous duty with stable

operating performance to carry dirty or clean water, for drainage and irrigation purpose. Also, the maximum solids size must not be greater than the pump capability. This pump is for use with water only,

• Keep electric plug dry.

• Do not lift pump using cord.

• Not investigated for use in swimming pool area.

• A ground fault interrupter (GFI) protected circuit is recommended for use with any electrical appliance operating in or near water.

• Do not run pump dry.

possible electric shock, always be aware of others in proximity of pump during operation.

3) Do not put your ﬁ nger into the fuse socket - it could be fatal.

4) Never remove the round pin from your plug; this is the ground and is there for your safety.

NOT FOR USE IN EFFLUENT OR SEWAGE APPLICA-

TIONS! NOT TO BE INSTALLED IN LOCATIONS CLASSIFIED AS HAZARDOUS IN ACCORDANCE WITH THE NATIONAL ELECTRICAL CODE (ANSI/NFPA).

Page 2

INSTALLATION

Before installation, check your local electrical and plumbing codes. Proper safety precautions should be followed as per OSHA requirements. These regulations are for your safety.

1) Location: The pump should be located on a solid level

foundation. a) Do not suspend pump from electrical cord. b) Do not suspend pump from discharge pipe. c) Keep pump inlet screen clear. d) Pump can be suspended by pump handle e) The pump piping and system must be protected

against freezing temperatures.

WARNING

- RISK OF ELECTRICAL SHOCK

All connections must be made into a grounded outlet.

A ground fault interrupter (GFI) protected circuit is

recommended for use with any electrical appliance

AIR LOCKING

If the pump is placed into the water while running, it

will air lock. This means that air is trapped in the pump, preventing it from pumping water. To avoid this, always

operating in or near water. Make sure the lone voltage and frequency of the electrical

current supply match the speciﬁ cations printed on the pump nameplate. The ground terminal on the plug is provided for your protection. Do not remove.

Plug the pump cord into a grounded service and con-

nect the discharge piping, your pump is then ready for operation. If an extension cord must be used, refer to NEC code for proper gauge size. An undersized extension cord will cause damage to the pump and motor.

3) Discharge Piping:

a) PVC or ABS adapters may be used to adapt to

other sizes of pipe.

b) We recommend that you not reduce the discharge

pipe size, use as large as possible.

c) Keep piping length to a minimum (extra length

increases friction losses).

place the pump in the water when it is off, and then plug it in. If the pump does air lock, simply unplug it and then plug it back in.

MAINTENANCE

Your pump has been built to give many years of satisfac-

tory service. No regular maintenance is required since the pump is completely self lubricating. The following routine checking procedure is recommended to be carried out

once a year and is especially important for occasional use applications.

a) Check the power cords and electrical outlet for dam-

age or corrosion.

TROUBLESHOOTING

SYMPTOM CAUSE REMEDY

Motor does not run Blown fuse Replace fuse.

Tripped circuit Reset circuit. Disconnected plug Re-connect plug. Corroded plug Clean prongs. Tripped overload Allow pump to cool, investigate cause (jammed impeller). Defective switch Replace switch. Defective motor Replace pump/repair.

Motor hums but ﬂ ow is reduced or absent

Impeller jammed Remove strainer and clean. Plugged check valve Remove valve, clean or replace. Partially blocked strainer Clean strainer. Line leak Repair leak. Worn impeller Replace impeller. Defective motor Replace pump, contact authorized service depot. Voltage drop Correct voltage to match nameplate rating. Use properly

sized extension cord per NEC code.

Page 3

SERVICE

a) If your pump requires service it must be repaired by an

authorized Franklin Electric service center or warranty will be void. If a service center is not available, return your pump to the place of purchase.

The pump has been used to pump hot water (above

• 140˚F). The pump has been dismantled by someone other

• than an authorized service center. An improperly sized extension cord has been used.

•

b) YOUR WARRANTY IS VOID IF:

the power cord has been cut.

• the pump has been used to pump mud, cement, tar,

• abrasives, or chemicals.

LIMITED WARRANTY

For warranty consideration, Franklin Electric Company, Inc. and its subsidiaries (hereafter “the Company”) warrants that the products specified in this warranty are free from defects in material or workmanship of the Company. During the time periods and subject to the terms and conditions hereinafter set forth, the Company will repair or replace to the original user or consumer any portion of this product which proves defective due to materials or workmanship of the Company. At all times the Company shall have and possess the sole right and option to determine whether to repair or replace defective equipment, parts, or components. The Company has the option to inspect any product returned under warranty to confirm that the warranty applies before repair or replacement under warranty is approved. This warranty sets forth the Company’s sole obligation and purchaser’s exclusive remedy for defective product. Return defective product to the place of purchase for warranty consideration.

WARRANTY PERIOD - PRODUCTS: 12 months from date of purchase by the user (No warranty on brushes, impeller or cam on models with brush-type motors and/or flex-vane impellers). In the absence of suitable proof of the purchase date, the effective period of this warranty will begin on the product’s date of manufacture.

LABOR, ETC. COSTS: The Company shall IN NO EVENT be responsible or liable for the cost of field labor or other charges incurred by any customer in removing and/or affixing any product, part or component thereof.

PRODUCT IMPROVEMENTS: The Company reserves the right to change or improve its products or any portions thereof without being obligated to provide such a change or improvement for units sold and/or shipped prior to such change or improvement.

GENERAL TERMS AND CONDITIONS: This warranty shall not apply to damage due to acts of God, normal wear and tear, normal maintenance services and the parts used in connection with such service, lightning or conditions beyond the control of the Company, nor shall it apply to products which, in the sole judgment of the Company, have been subject to negligence, abuse, accident, misapplication, tampering, alteration; nor due to improper installation, operation, maintenance or storage; nor to excess of recommended maximums as set forth in the instructions.

Warranty will be VOID if any of the following conditions are found:

1. Product is used for purposes other than those for which it was designed and manufactured

2. Product not installed in accordance with applicable codes, ordinances and good trade practices

3. Product connected to voltage other than indicated on nameplate

4. Pump used to circulate anything other than fresh water at approximately room temperature

5. Pump allowed to operate dry (fluid supply cut off)

6. Sealed motor housing opened or product dismantled by customer

7. Cord cut off to a length less than three feet

DISCLAIMER: Any oral statements about the product made by the seller, the Company, the representatives or any other parties, do not constitute warranties, shall not be relied upon by the user, and are not part of the contract for sale. Seller’s and the Company’s only obligation, and buyer’s only remedy, shall be the replacement and/or repair by the Company of the product as described above. NEITHER SELLER NOR THE COMPANY SHALL BE LIABLE FOR ANY INJURY, LOSS OR DAMAGE, DIRECT, INCIDENTAL OR CONSEQUENTIAL (INCLUDING, BUT NOT LIMITED TO, INCIDENTAL OR CONSEQUENTIAL DAMAGES FOR LOST PROFITS, LOST SALES, INJURY TO PERSON OR PROPERTY, OR ANY OTHER INCIDENTAL OR CONSEQUENTIAL LOSS), ARISING OUT OF THE USE OR THE INABILITY TO USE THE PRODUCT, AND THE USER AGREES THAT NO OTHER REMEDY SHALL BE AVAILABLE TO IT. Before using, the user shall determine the suitability of the product for his intended use, and user assumes all risk and liability whatsoever in connection therewith. THE WARRANTY AND REMEDY DESCRIBED IN THIS LIMITED WARRANTY IS AN EXCLUSIVE WARRANTY AND REMEDY AND IS IN LIEU OF ANY OTHER WARRANTY OR REMEDY, EXPRESSED OR IMPLIED, WHICH OTHER WARRANTIES AND REMEDIES ARE HEREBY EXPRESSLY EXCLUDED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, TO THE EXTENT EITHER APPLIES TO A PRODUCT SHALL BE LIMITED IN DURATION TO THE PERIODS OF THE EXPRESSED WARRANTIES GIVEN ABOVE. Some states and countries do not allow the exclusion or limitations on how long an implied warranty lasts or the exclusion or limitation of incidental or consequential damages, so the above exclusion or limitations may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state and country to country.

Page 4

FRANKLIN ELECTRIC

301 North MacArthur Boulevard

Oklahoma City, OK 73127

For parts or repair, please contact . . . . . . . . . . . . . . . . . . 1-800-621-7264

For technical assistance, please contact . . . . . . . . . . . . . 1-800-701-7894

Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-888-269-8458

www.LittleGiantPump.com

[email protected]
