Reihenwaschtische aus MIRANIT
MIRANIT - DER MINERALWERKSTOFF FÜR HOHE BELASTUNGEN UND AUSSERGEWÖHNLICHE GESTALTUNG
Smart Hygiene Solutions.
Page 2
MIRANIT – Der Name für den Verbundwerkstoff Mineralgranit
Die wesentlichen Bestandteile sowie
die besondere Festigkeit geben den
neuen, aus dem Verbundwerkstoff
Mineralgranit gefertigen Waschtischen
ihren Namen. MIRANIT steht für die
stabile Verbindung aus ca. 80% natürlichen Mineralien, wie Marmormehl,
Sandstein und Quarzsand und ca.
20% eines hochwertigen ungesättigten Polyester harzes. Aufgrund seiner
hervorragenden Fließfähigkeit lässt
sich dieser kunstharzgebundene
Mineralwerkstoff auch in geringer
Materialstärke in nahezu jede Form
bringen. Damit ergeben sich für die
Waschtische aus MIRANIT völlig neue
und eigenständige Designansätze, die
trotz flacher, eleganter Anmutung
höchste Stabilität garantieren. Minimale Radien von nur 2 Millimetern
unterstreichen die klare Formensprache
der neuen MIRANIT Waschlösungen.
Filigrane Anmutung bei gleichzeitiger
Robustheit – das kann in diesen
Formen nur der eigens für die Anforderungen institutioneller Sanitäreinrichtungen konzipierte Mineralwerkstoff
MIRANIT.
Das stabile und bruchfeste Material
umschließt eine glatte, porenfreie und
hochglänzende Außenhaut. Diese
farbgebende Gelcoatschicht ist leicht
zu reinigen und widerstandfähig. Die
alpinweiße Oberfläche verfügt außerdem über eine hohe Schlag- und
Abriebfestigkeit sowie gute Laugenund Säurebeständigkeit. Auch Wassertemperaturen von bis zu 80° C können
der Gelcoatoberfläche nichts anhaben.
22
Page 3
1
2
3
4
1
Hohe Stabilität bei geringer Materialstärke
2 Hohe Formtreue der Beckenmulde
3 Minimale Radien für neue Designansätze
4 Klar konturierte Schwallkante
1
2
3
MIRANIT– bruchfeste Werkstoffverbindung aus natürlichen
1
Mineralien und ungesättigtem Polyesterharz
2 Hygienische Oberfläche, in den Standardfarben
temperaturbeständig bis 80 °C
3 Glatte, porenfreie und hochglänzende Gelcoatschicht
3
3
Page 4
Design und Funktion sind an der Reihe
QUADRO – Die neue Form moderner Sanitärraumgestaltung
Die architektonischen Anforderungen
an die Ausstattung von Sanitärräu men,
die von vielen Menschen aufgesucht
werden, sind äußerst verschieden.
Im Mittelpunkt steht dabei jedoch
immer die optimale Raum nutzung. In
der Praxis bewährt haben sich hierfür
Waschtisch-Kombi nationen in unterschiedlichen Längen mit mehreren
Waschmulden. Daher orientiert sich
die Waschplatzbreite des neuen Reihenwaschsystems an dem 600 Millimeter-Standardmaß für Einzelwaschtische. Bei mehreren Waschplätzen
beträgt der Mittenab stand der Mulden
700 Millimeter.
Für die moderne Gestaltung eines
Sanitärraums eignen sich die QUADROReihenwaschtische durch klare, sachliche Linienführung. Die recht eckige
Grundform des Beckens geht in eine
ansprechend fließende Mulde über,
deren flache Ausformung besonders
angenehmen Waschkom fort bietet. In
dieser leichten und dezenten Formensprache zeigen sich die gestalterischen Möglichkeiten von Mineralgranit.
4
4
Waschraum mit zwei QUADRO-Reihenwaschtischen jeweils als 3er-Einheit
Page 5
Reihenwaschanlage mit QUADRO Einzelwaschtischen,
AQUAMIX-C Selbstschluss armaturen und XINOX®
Touchfree Seifenspendern
QUADRO Reihenwaschtische mit Selbstschluss-Eingriffmischern AQUAMIX-C
5
Page 6
Moderne Sanitärraumgestaltung
RONDA – Charmante Harmonie für jeden Waschraum
Die elegante Kreisform der RONDA
Reihenwaschtische wurde an einer
parallel zur Wand verlaufenden Linie
geschnitten. Damit fügt sich die
optisch gefällige Form harmonisch in
jeden Waschraum ein und bietet
gleichzeitig großzügigen Beckenraum
für den Reinigungsvorgang. Dank der
flachen hinteren Schwallkante und
einer Schürzenhöhe von nur 60 Millimetern wirken die neuen Reihenwaschsysteme sehr modern und
filigran.
Je nach Einsatzzweck sind die RONDA
Waschtische als Einzel-, Doppel-,
Reihen- oder Nischen waschtische
erhältlich.
Sporteinrichtung mit zwei RONDA Doppelwaschtischen mit AQUAMIX-S Selbstschluss-Eingriffmischern, Accessoireserie XINOX
6
®
Page 7
RONDA Reihenwaschtisch mit elektronischer Waschtischarmatur PROTRONIC-S
RONDA Reihenwaschtische ordnen sich hervorragend in die Architektur modern
gestalteter Sanitärräume ein. Durch ihre zeitlose Muldenform sind sie sowohl mit
Armaturen eher klassischen als auch sehr modernen Designs kombinierbar.
7
Page 8
Eine saubere Lösung bis in den letzten Winkel
QUADRO Nischenwaschtische – variable Lösungen
Moderne und individuelle Grundrisse
stellen in neuen oder zu sanierenden
Sanitärräumen besondere Anforderungen an das passgenaue Einfügen von
Waschtischen. Variable Nischen waschtische liefern hier maßgeschneiderte
Lösungen. Wahlweise ausgestattet mit
einer oder zwei Mulden, werden die
Nischen waschtische in einer maximalen Breite von 2100 Millimetern
angeboten. Ausführungen mit nur
einer Waschmulde bieten je nach
Anordnung – in der Mitte, links oder
rechts – besonders viel Ablagefläche.
Beim Einbau der Nischenwaschtische
kommen die besonderen Vorteile des
Mineralwerkstoffs MIRANIT wieder
zum Tragen. Trotz seiner Solidität lässt
sich das Material noch vor Ort mechanisch bearbeiten und individuell den
räumlichen Gegebenheiten anpassen.
QUADRO Nischenwaschtisch mit zwei Mulden, Selbstschlussarmaturen AQUAMIX-C,
Seifenspender und Händetrockner aus der XINOX
8
®
Accessoireserie
Page 9
QUADRO Nischenwaschtisch mit Mulde links in Kombination mit AQUAMIX-C Selbstschlussarmatur
und integriertem Seifenspender CHRONOS
Waschplatz-Nischenlösung mit Modell QUADRO, Mulde links
9
Page 10
Nischenwaschtische – reinigungsfreundlich und hygienisch
RONDA – zeitlose Waschtischform
Gerade die zeitlose und ansprechende
Designvariante RONDA entwickelt als
Nischenwaschtisch eine besondere
Anziehungskraft. Die perfekte und
reinigungsfreundliche Oberfläche ohne
Fugen und Nähte lädt zum entspannten Verweilen ein. Dank der großzügigen Ablageflächen bieten sich die
Nischenausführungen für den Einsatz
in Hotels, Wellnesseinrichtungen oder
sogar in privatähnlichen Wohnbereichen an.
Alle Waschtischvarianten stehen
wahlweise mit oder ohne Armaturenbohrung zur Verfügung und lassen sich
sehr gut mit den hydraulischen und
elektronischen Wascharmaturen als
Stand- oder Wandausführung aus dem
Franke Produktprogramm kombinieren.
10
10

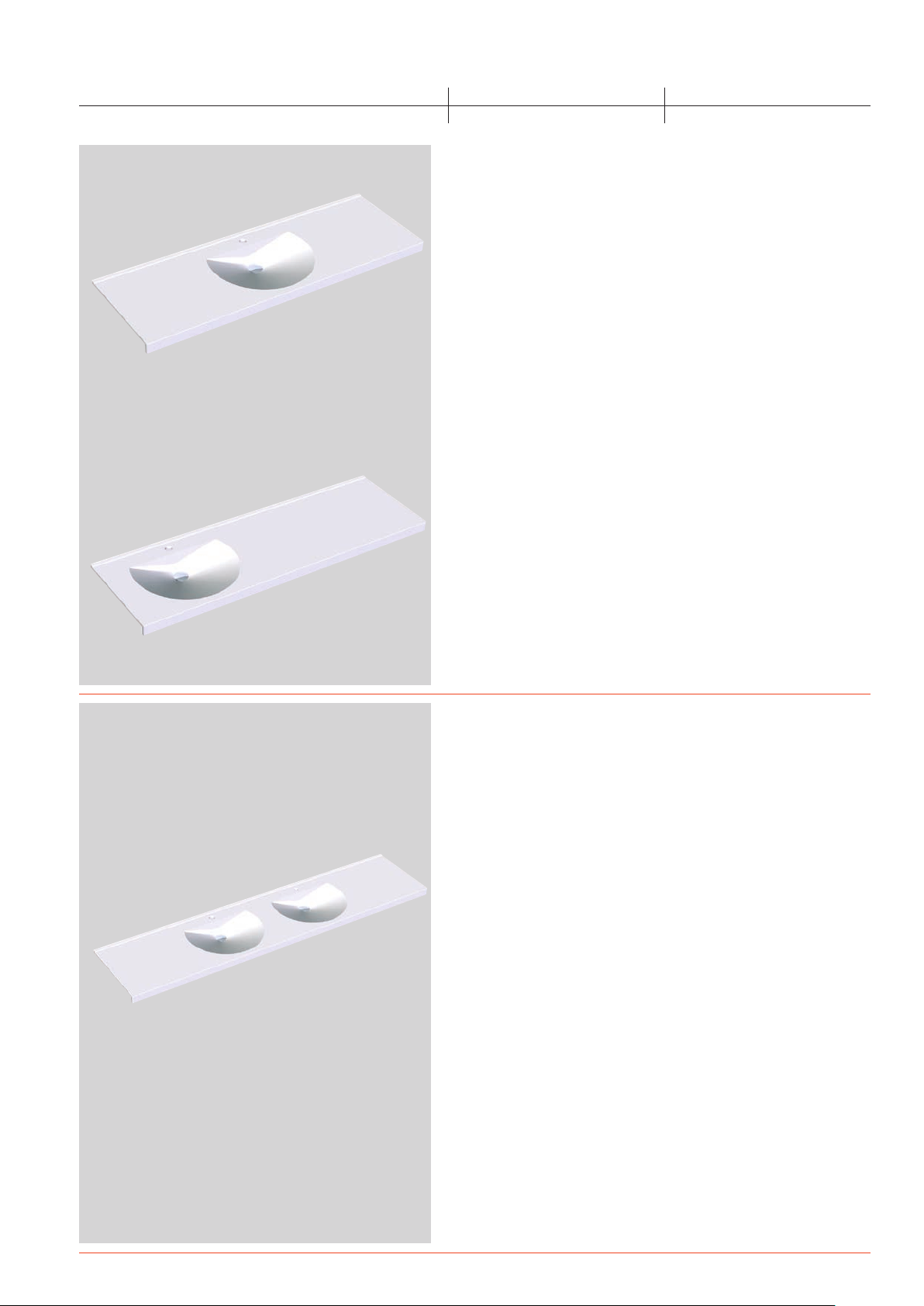

RONDA Nischenwaschtisch, Mulde rechts, opto-elektronische Waschtischarmatur PROTRONIC-C
Page 11
RONDA Nischenwaschtisch mit zwei Mulden,
Armaturen AQUALINE-S, Accessoires XINOX
®
Aufgrund ihrer modernen und zeitlosen Gestaltung eignen sich RONDA Nischenwaschtische ebenso für den Bereich der
Gastronomie und Hotellerie wie für den gehobenen Verwaltungsbau.
11
Page 12
LOTOS – Ein Waschtisch blüht auf
Natürliches Material in natürlicher Form
Das namengebende Lotusblütenblatt
spiegelt sich in der stilisierten Form
der LOTOS-Waschtische wieder. Die
strenge und doch natür liche Geometrie
erfüllt modernes Raumdesign mit
Leben. Die fast zarte Wirkung der
LOTOS-Waschtische – ähnlich einer
Blüte – wird von der geringen Material-
stärke von nur zehn Millimetern
unterstrichen und zeigt deutlich die
Werkstoff vorteile von MIRANIT bei
Formgebung und Stabilität.
Ein optisches Highlight bieten LOTOS
Waschtische in individualisierten
Raumnischen mit großzügigen
Spiegelflächen. Idealerweise werden
sie kombiniert mit automatisch arbeitenden Armaturen für besondere
Hygiene und Wasserersparnis.
12

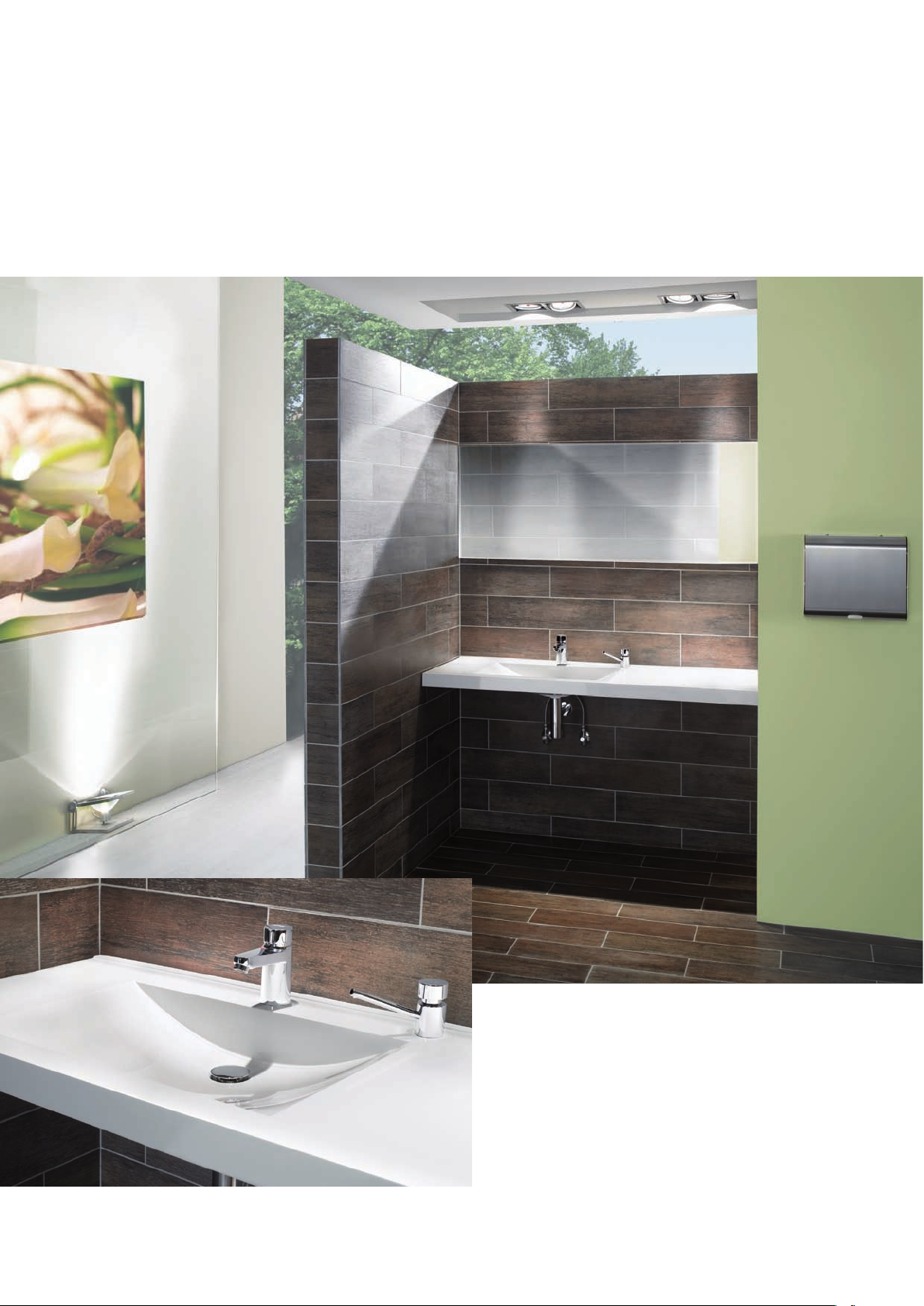

LOTOS Einzelwaschtische mit elektronischer Armatur PROTRONIC-S
Page 13
Für den Einsatz von Wandarmaturen eignen sich die speziell hierfür konzipierten LOTOS Waschtische ohne Hahnbank.
Die ideale Symbiose aus Funktion und Design bildet der LOTOS Waschtisch in der Verbindung mit zukunftsweisender Armaturentechnik.
Für die berührungslose Wassersteuerung eignet sich besonders die PROTRONIC-S Waschtischarmatur.
13
Page 14
14
Ansicht Typ / Ausführung Artikel-Nummer
Reihenwaschtische QUADRO
Einzelwaschtisch QUADRO
aus kunstharzgebundenem Mineralwerkstoff MIRANIT, Farbton Alpinweiß. Mit
nahtlos eingeformter, rechteckiger Mulde ohne Überlauf. Angeformte Rückwand
mit integrierten Konsolen und Befestigungsbohrungen. Hintere Schwallkante.
Inkl. Befestigungsmaterial (Stockschrauben und Dübel).
Waschtischmaße (B × T): 600 × 530 mm
Muldenmaße (L × B × T): 520 × 375 × 40/90 mm
Dreiseitige Schürze 60 mm
ANMW411 mit Armaturenbohrung 1101 50 72
ANMW410 ohne Armaturenbohrung 1101 40 72
Zubehör:
Z-ANMW901 Siebablaufventil DN 32 1100 20 99
Z-ANMW900 Haubenablaufventil DN 32 1100 21 99
Z-ANMW902 Exzenterab- und 5000 02 99
Überlaufgarnitur DN 32
Doppelwaschtisch QUADRO
aus kunstharzgebundenem Mineralwerkstoff MIRANIT, Farbton Alpinweiß. Mit
zwei nahtlos eingeformten, rechteckigen Mulden ohne Überlauf. Angeformte
Rückwand mit integrierten Konsolen und Befestigungsbohrungen. Hintere
Schwallkante. Inkl. Befestigungsmaterial (Stockschrauben und Dübel).
Waschtischmaße (B × T): 1400 × 530 mm
Muldenmaße (L × B × T): 580 × 360 × 40/90 mm
Mittenabstand der Mulden 700 mm
Dreiseitige Schürze 60 mm
ANMW421 mit Armaturenbohrungen 1101 51 72
ANMW420 ohne Armaturenbohrungen 1101 41 72
Zubehör:
Z-ANMW901 Siebablaufventil DN 32 1100 20 99
Z-ANMW900 Haubenablaufventil DN 32 1100 21 99
Z-ANMW902 Exzenterab- und 5000 02 99
Überlaufgarnitur DN 32
Reihenwaschtisch QUADRO
aus kunstharzgebundenem Mineralwerkstoff MIRANIT, Farbton Alpinweiß. Mit
drei nahtlos eingeformten, rechteckigen Mulden ohne Überlauf. Angeformte
Rückwand mit integrierten Konsolen und Befestigungsbohrungen. Hintere
Schwallkante. Inkl. Befestigungsmaterial (Stockschrauben und Dübel).
Waschtischmaße (B × T): 2100 × 530 mm
Muldenmaße (L × B × T): 580 × 360 × 40/90 mm
Mittenabstand der Mulden 700 mm
Dreiseitige Schürze 60 mm
ANMW431 mit Armaturenbohrungen 1101 52 72
ANMW430 ohne Armaturenbohrungen 1101 42 72
Zubehör:
Z-ANMW901 Siebablaufventil DN 32 1100 20 99
Z-ANMW900 Haubenablaufventil DN 32 1100 21 99
Z-ANMW902 Exzenterab- und 5000 02 99
Überlaufgarnitur DN 32
Weitere Farbtöne auf Anfrage.
Page 15
15
Ansicht Typ / Ausführung Artikel-Nummer
Reihenwaschtische RONDA
Einzelwaschtisch RONDA
aus kunstharzgebundenem Mineralwerkstoff MIRANIT, Farbton Alpinweiß.
Mit nahtlos eingeformter, runder Mulde, hinten abgeflacht, ohne Überlauf.
Angeformte Rückwand mit integrierten Konsolen und Befestigungsbohrungen.
Hintere Schwallkante. Inkl. Befestigungsmaterial (Stockschrauben und Dübel).
Waschtischmaße (B × T): 600 × 530 mm
Muldenmaße (∅ × B × T): 520 × 380 × 90 mm
Dreiseitige Schürze 60 mm
ANMW211 mit Armaturenbohrung 1101 10 72
ANMW210 ohne Armaturenbohrung 1101 00 72
Zubehör:
Z-ANMW901 Siebablaufventil DN 32 1100 20 99
Z-ANMW900 Haubenablaufventil DN 32 1100 21 99
Z-ANMW902 Exzenterab- und 5000 02 99
Überlaufgarnitur DN 32
Doppelwaschtisch RONDA
aus kunstharzgebundenem Mineralwerkstoff MIRANIT, Farbton Alpinweiß. Mit
zwei nahtlos eingeformten, runden Mulden, hinten abgeflacht, ohne Überlauf.
Angeformte Rückwand mit integrierten Konsolen und Befestigungsbohrungen.
Hintere Schwallkante. Inkl. Befestigungsmaterial (Stockschrauben und Dübel).
Waschtischmaße (B × T): 1400 × 530 mm
Muldenmaße (∅ × B × T): 540 × 380 × 90 mm
Mittenabstand der Mulden 700 mm
Dreiseitige Schürze 60 mm
ANMW221 mit Armaturenbohrungen 1101 11 72
ANMW220 ohne Armaturenbohrungen 1101 01 72
Zubehör:
Z-ANMW901 Siebablaufventil DN 32 1100 20 99
Z-ANMW900 Haubenablaufventil DN 32 1100 21 99
Z-ANMW902 Exzenterab- und 5000 02 99
Überlaufgarnitur DN 32
Reihenwaschtisch RONDA
aus kunstharzgebundenem Mineralwerkstoff MIRANIT, Farbton Alpinweiß. Mit
drei nahtlos eingeformten, runden Mulden, hinten abgeflacht, ohne Überlauf.
Angeformte Rückwand mit integrierten Konsolen und Befestigungsbohrungen.
Hintere Schwallkante. Inkl. Befestigungsmaterial (Stockschrauben und Dübel).
Waschtischmaße (B × T): 2100 × 530 mm
Muldenmaße (∅ × B × T): 540 × 380 × 90 mm
Mittenabstand der Mulden 700 mm
Dreiseitige Schürze 60 mm
ANMW231 mit Armaturenbohrungen 1101 12 72
ANMW230 ohne Armaturenbohrungen 1101 02 72
Zubehör:
Z-ANMW901 Siebablaufventil DN 32 1100 20 99
Z-ANMW900 Haubenablaufventil DN 32 1100 21 99
Z-ANMW902 Exzenterab- und 5000 02 99
Überlaufgarnitur DN 32
Weitere Farbtöne auf Anfrage.
Page 16
16
Ansicht Typ / Ausführung Artikel-Nummer
Nischenwaschtische QUADRO
Nischenwaschtisch QUADRO
aus kunstharzgebundenem Mineralwerkstoff MIRANIT, Farbton Alpinweiß.
Mit einer mittig platzierten, nahtlos eingeformten, rechteckigen Mulde ohne
Überlauf. Angeformte Rückwand im Muldenbereich mit integrierten Konsolen
und Befestigungsbohrungen. Hintere Schwallkante. Inkl. Befestigungsmaterial
(Stockschrauben, Dübel und Wandanschlusswinkel).
Längenanpassung bauseits mit einem Winkelschleifer möglich.
Waschtischmaße (B × T): 700 − 1600 × 530 mm
Muldenmaße (L × B × T): 580 × 360 × 40/90 mm
Vordere Schürze 60 mm
Länge 1300
ANMW511 mit Armaturenbohrung 1101 66 72
ANMW510 ohne Armaturenbohrung 1101 67 72
Länge 1600
ANMW515 mit Armaturenbohrung 1101 68 72
ANMW516 ohne Armaturenbohrung 1101 69 72
Seitliche Muldenplatzierung, maßgenaue Fertigung und Seitenabschlüsse auf
Anfrage. Waschtischbreite 700 bis 1600 mm.
Beispiel Nischenwaschtisch mit seitlich platzierter Mulde
Zubehör:
Z-ANMW901 Siebablaufventil DN 32 1100 20 99
Z-ANMW900 Haubenablaufventil DN 32 1100 21 99
Z-ANMW902 Exzenterab- und 5000 02 99
Überlaufgarnitur DN 32
Nischenwaschtisch QUADRO
aus kunstharzgebundenem Mineralwerkstoff MIRANIT, Farbton Alpinweiß. Mit
zwei nahtlos eingeformten, rechteckigen Mulden ohne Überlauf. Angeformte
Rückwand im Muldenbereich mit integrierten Konsolen und Befestigungsbohrungen. Hintere Schwallkante. Inkl. Befestigungsmaterial (Stockschrauben,
Dübel und Wandanschlusswinkel).
Längenanpassung bauseits mit einem Winkelschleifer möglich.
Waschtischmaße (B × T): 1400 − 2100 × 530 mm
Muldenmaße (L × B × T): 580 × 360 × 40/90 mm
Mittenabstand der Mulden 700 mm
Vordere Schürze 60 mm
Länge 2100
ANMW521 mit Armaturenbohrungen 1101 70 72
ANMW520 ohne Armaturenbohrungen 1101 71 72
Maßgenaue Fertigung und Seitenabschlüsse auf Anfrage.
Zubehör:
Z-ANMW901 Siebablaufventil DN 32 1100 20 99
Z-ANMW900 Haubenablaufventil DN 32 1100 21 99
Z-ANMW902 Exzenterab- und 5000 02 99
Überlaufgarnitur DN 32
Weitere Farbtöne auf Anfrage.
Page 17
17
Ansicht Typ / Ausführung Artikel-Nummer
Nischenwaschtische RONDA
Nischenwaschtisch RONDA
aus kunstharzgebundenem Mineralwerkstoff MIRANIT, Farbton Alpinweiß.
Mit einer mittig platzierten, nahtlos eingeformten, runden Mulde ohne Überlauf.
Angeformte Rückwand im Muldenbereich mit integrierten Konsolen und
Befestigungsbohrungen. Hintere Schwallkante. Inkl. Befestigungsmaterial
(Stockschrauben, Dübel und Wandanschlusswinkel).
Längenanpassung bauseits mit einem Winkelschleifer möglich.
Waschtischmaße (B × T): 700 − 1600 × 530 mm
Muldenmaße (∅ × B × T): 540 × 380 × 90 mm
Vordere Schürze 60 mm
Länge 1300
ANMW551 mit Armaturenbohrung 1101 72 72
ANMW550 ohne Armaturenbohrung 1101 73 72
Länge 1600
ANMW555 mit Armaturenbohrung 1101 74 72
ANMW556 ohne Armaturenbohrung 1101 75 72
Seitliche Muldenplatzierung, maßgenaue Fertigung und Seitenabschlüsse auf
Anfrage. Waschtischbreite 700 bis 1600 mm.
Beispiel Nischenwaschtisch mit seitlich platzierter Mulde
Zubehör:
Z-ANMW901 Siebablaufventil DN 32 1100 20 99
Z-ANMW900 Haubenablaufventil DN 32 1100 21 99
Z-ANMW902 Exzenterab- und 5000 02 99
Überlaufgarnitur DN 32
Nischenwaschtisch RONDA
aus kunstharzgebundenem Mineralwerkstoff MIRANIT, Farbton Alpinweiß. Mit
zwei nahtlos eingeformten, runden Mulden ohne Überlauf. Angeformte Rückwand im Muldenbereich mit integrierten Konsolen und Befestigungsbohrungen.
Hintere Schwallkante. Inkl. Befestigungsmaterial (Stockschrauben, Dübel und
Wandanschlusswinkel).
Längenanpassung bauseits mit einem Winkelschleifer möglich.
Waschtischmaße (B × T): 1400 − 2100 × 530 mm
Muldenmaße (∅ × B × T): 540 × 380 × 90 mm
Mittenabstand der Mulden 700 mm
Vordere Schürze 60 mm
Länge 2100
ANMW561 mit Armaturenbohrungen 1101 76 72
ANMW560 ohne Armaturenbohrungen 1101 77 72
Maßgenaue Fertigung und Seitenabschlüsse auf Anfrage.
Zubehör:
Z-ANMW901 Siebablaufventil DN 32 1100 20 99
Z-ANMW900 Haubenablaufventil DN 32 1100 21 99
Z-ANMW902 Exzenterab- und 5000 02 99
Überlaufgarnitur DN 32
Weitere Farbtöne auf Anfrage.
Page 18
Einzelwaschtische LOTOS
Ansicht Typ / Ausführung Artikel-Nummer
LOTOS-R - Einzelwaschtisch mit Hahnbank
und Armaturenbohrung Ø 35 mm, aus kunstharzgebundenem Mineralwerkstoff
MIRANIT,
Farbton Alpinweiß, zur Wand montage mit Schrauben und Dübel. Mit
nahtlos eingeformter, runder Mulde. Ohne Überlauf. Ablauf mit Haubenablaufventil DN 32. Inkl. Befestigungsmaterial.
Maße (B × H × T): 600 × 120 × 547 mm
RNDW226 5412 41 72
LOTOS-R - Einzelwaschtisch
aus kunstharzgebundenem Mineralwerkstoff MIRANIT,
Wand montage mit Schrauben und Dübel. Mit nahtlos eingeformter, runder Mulde, ohne Hahnbank und Überlauf. Ablauf mit Haubenablaufventil DN 32.
Inkl. Befestigungsmaterial.
Maße (B × H × T): 600 × 100 × 547 mm
RNDW221 5195 60 72
Farbton Alpinweiß, zur
LOTOS-H - Einzelwaschtisch
aus kunstharzgebundenem Mineralwerkstoff MIRANIT,
Wand montage mit Schrauben und Dübel. Mit nahtlos eingeformter, 6-eckiger
Mulde, ohne Hahnbank und Überlauf. Ablauf mit Haubenablaufventil DN 32.
Inkl. Befestigungsmaterial.
Maße (B × H × T): 600 × 100 × 525 mm
Farbton Alpinweiß, zur
18
RNDW220 5195 58 72
Page 19
MIRANIT Reihen- und Nischenwaschsysteme in der Übersicht
Einzelwaschtische LOTOS:
Reihenwaschtische:
RONDA
Nischenwaschtische:
RONDA
QUADRO
QUADRO
19
Page 20
MA 342/09/07
Franke Aquarotter AG
Parkstraße 1-5
D-14974 Ludwigsfelde
Tel. +49 (0) 3378 818-0
Fax +49 (0) 3378 818-100
[email protected]
www.franke-aquarotter.de
www.franke-ws.com
20
Loading...
