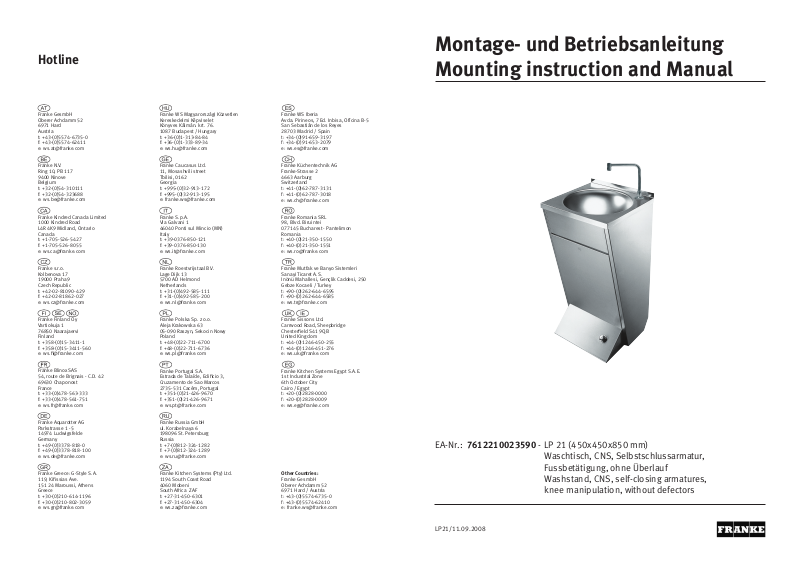

Montage- und Betriebsanleitung
Mounting instruction and Manual

EA-Nr.: 7612210023590 - LP 21 (450x450x850 mm)
Waschtisch, CNS, Selbstschlussarmatur,
Fussbetätigung, ohne Überlauf
Washstand, CNS, self-closing armatures,
knee manipulation, without defectors

LP21/11.09.2008

Inhaltsverzeichnins / Table of contents

1. Wichtige Hinweise / Important notes . . . . . . . . . . . . . . . . . . . . . . . . . . .

2. Lieferumfang / Scope of supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3. Maße / Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4. Montage / Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2
2
3
4

1. Wichtige Hinweise / Important notes

Wichtig!

• Vor Montagebeginn muss die Montageanleitung gelesen und verstanden werden.

• Montage nur durch Fachpersonal durchführen.

• Die beigefügten Befestigungselemente nur für Ziegel- oder Betonmauerwerk

verwenden.

• Die Rohrleitungen sind vor Inbetriebnahme zu spülen, um etwaige Risiken des

Verstopfens vom Auslauf und Mischventil zu minimieren.

• Schmutzsiebe dürfen nicht entfernt werden. Franke übernimmt keine Gewährlei

stung und Kosten für Verstopfungen oder Leckagen die durch Zusammenhang von
Schmutzablagerungen verursacht werden.

• Bei Verstopfungen und Leckagen empfehlen wir den Ausbau der Schmutzsiebe
und deren Reinigung.

Important!

• Before the start of installation, the installation instructions must have been read

and understood.

• Installation only by specialist personnel.

• The enclosed mounting elements must be used only for brickwork or

concrete masonry.

• To minimise the risk of stuffed spouts and valves, the pipe work installation must
be ushed all time before usage.

• Aerators and sieves must not be removed. Franke will not cover any costs for

blockage or leckage caused by dirt from the pipe work.

• In cause of blockage or leckage the aerators should be dismounted and cleaned.

Zertikat

Edelstahl rostfrei ist aufgrund der hohen Hygieneeigenschaften besonders
geeignet für den Einsatz im Lebensmittelbereich und für Waschraum- und
Sanitäreinrichtungen.

Die Verbindung von Chrom und Nickel verleiht dem Stahl neben hoher
Lebensdauer eine zeitlose Eleganz.

Franke GesmbH, Hard, garantiert, dass unsere Produkte mit höchster Sorg­falt hergestellt und vor Auslieferung von unserer Qualitätskontrolle geprüft
werden.

Franke GesmbH, Hard, bestätigt hiermit, dass für sämtliche Waschraum- und Sanitärpro­dukte in Edelstahl rostfrei, ausschließlich folgende Materialien verwendet werden:

Verwendete Werkstoff-Nr. DIN-Bez. AISI Zusammensetzung
Materialien

Chromstahl 1.4016 X 8 Cr 17 430 17 cr

Chromnickelstahl 1.4301 X 5 CrNi 189 304 18 Cr / 10 Ni
V2A

Hard, 11.02.2008

Franke Ges.m.b.H.
der Qualitätsbeauftragte

E. Grafetsberger

2

LP21/11.09.2008LP21/11.09.2008

7

Certicate

Stainless Steel of grade AISI 304 with a high Chromium and nickel content
is chosen because of its suitability for use in areas of high hygiene
standards. It combines to provide a durable material with a classical
elegance.

We guarantee that our products are designed and produced to the highest
possible standards employing modern manufacturing techniques in a
quality conscious working environment.

FFRANKE Ges.m.b.H. of Austria conrm forthwith that for all washroom

and sanitary products in Stainless Steel only the following materials will be used:

2. Lieferumfang / Scope of supply

Stück Benennung

1 Auslauf 1/2“
1 Mechanischer Mischer 1/2“
1 Selbstschluss Ventil 1/2“

1 Panzerschlauch 1/2“

1 Ventilset 6/4“

1 Befestigungsset

Pieces Designation

1 Discharge 1/2“
1 Mechanical mixer 1/2“
1 Self conclusion valve 1/2“
1 Tank hose 1/2“
1 Valve set 6/4“
1 Attachment set

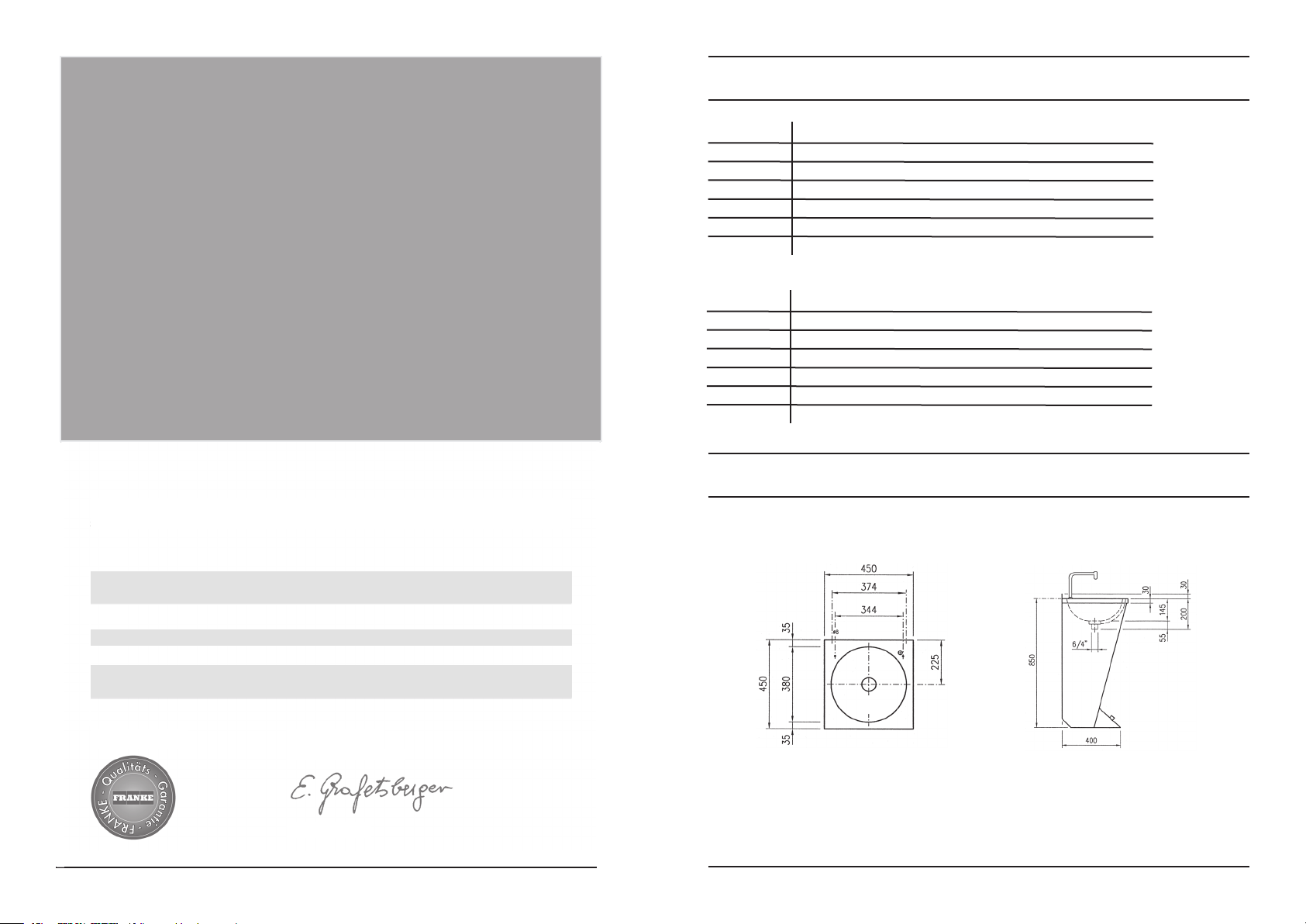

3. Masse / Dimensions

Material Material Ref. DIN Standart AISI % Composition
Type No. Standard

Chrom Steel 1.4016 X 8 Cr 17 430 17 cr

Stainless Steel 1.4301 X 5 CrNi 189 304 18 Cr / 10 Ni
V2A

Hard, 11.02.2008 Franke Ges.m.b.H.

Quality Control

E. Grafetsberger

6

LP21/11.09.2008

LP21/11.09.2008

3

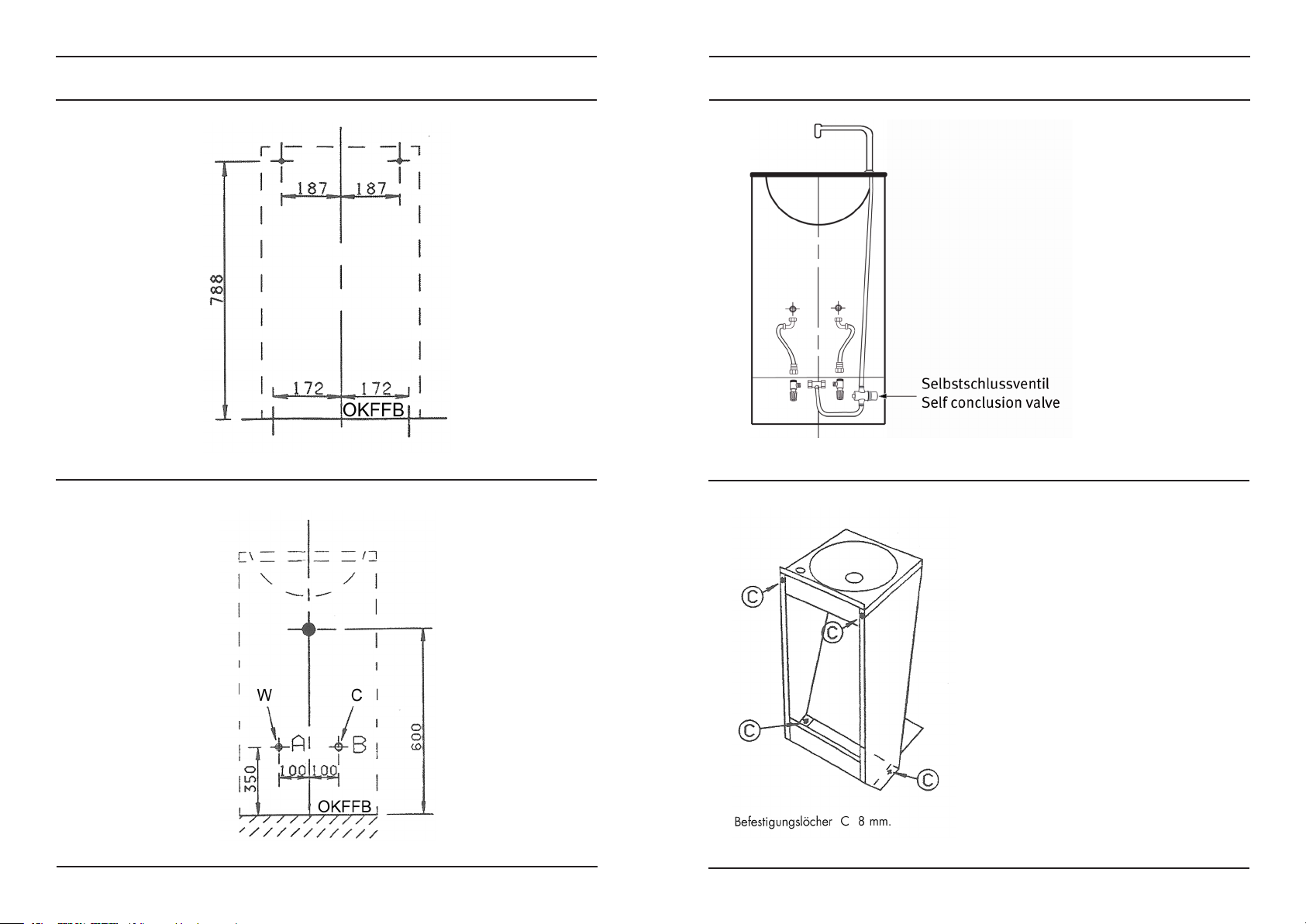

4. Montage / Mounting

4. Montage / Mounting

• Mit den Flexschläuchen die Verbindungen
A/A und B/B zwischen Wand und

Anschluss-Stück herstellen.

Kalt (A) - und Warmwasseranschluss (B)

- Connect the thread of the water outlets

A/A - B/B and the ow regulator with
exible hoses. Coldwater (A) and
Warm water (B).

• Die Frontblende anheben und

herausziehen. Waschbecken an der
gewünschten Stelle aufstellen.

Die vier Bohrlöcher „C“ anzeichnen.

Um die Frontblende wieder einzuhängen,
mü ssen zuerst die oberen Stifte in die
Führungen plaziert werden, anschliessend
muss die Frontblende bis zum Anschlag
heruntergedrückt werden.

- Lift the front faceplate and pull it out. Place
washbasin on the right position. Mark the

with „C“ shown drilling holes. To pull in the

faceplate, the two upper bolts have to be
put in the right place and then pull down
the faceplate until the bedstop.

4

LP21/11.09.2008

LP21/11.09.2008

5
