FRANKE KUBUS User guide [uk, el, lv, it, fr +7]

KUBUS

EN Installation and service manual Kitchen Faucet
DE Installations- und Serviceanleitung Küchenmischer
FR Manuel d‘installation et d‘entretien Robinet de cuisine
NL Installatie- en onderhoudshandleiding Keukenkraan
IT Manuale per l‘installazione e il servizio di assistenza Rubinetto cucina
ES Manual de instalación y servicio Grifo de cocina
PT Manual de instalação e de assistência Misturadora de cozinha
EL Εγκατάσταση και εγχειρίδιο συντήρησης Μπαταρία κουζίνας
DA Installations- og servicevejledning Køkkenblandingsbatteri
NO Installasjons- og servicemanual Kjøkkenkran
SV Installations- och servicehandbok Köksblandare
FI Asennus- ja huolto-ohje Keittiöhana
LT Montavimas ir techninė priežiūra Virtuvinis maišytuvas
LV Uzstādīšanas un apkopes rokasgrāmata Virtuves jaucējkrāns
ET Paigaldus- ja hooldusjuhend Köögikraan
CS Montážní a servisní návod Kuchyňská baterie
PL Instrukcja montażu iserwisowania Bateria kuchenna
SK Návod na inštaláciu a obsluhu Kuchynský kohútik
SL Priročnik za namestitev in servisiranje Kuhinjska pipa
SR Priručnik za instalaciju i servisiranje Kuhinjska slavina
HU Szerelési és szerviz útmutató Mosogató csaptelep
HR Priručnik za instalaciju i servis Kuhinjska slavina
RO Manual de instalare și service Robinet de bucătărie
BG Ръководство за монтаж и обслужване Кухненски кран
UK Посібник зі встановлення та обслуговування Кухонні змішувачі
RU Руководство по установке и обслуживанию Кухонный смеситель
TR Kurulum ve servis kılavuzu Mutfak Musluğu
ZH 安装和维修手册 厨房龙头
AR

 

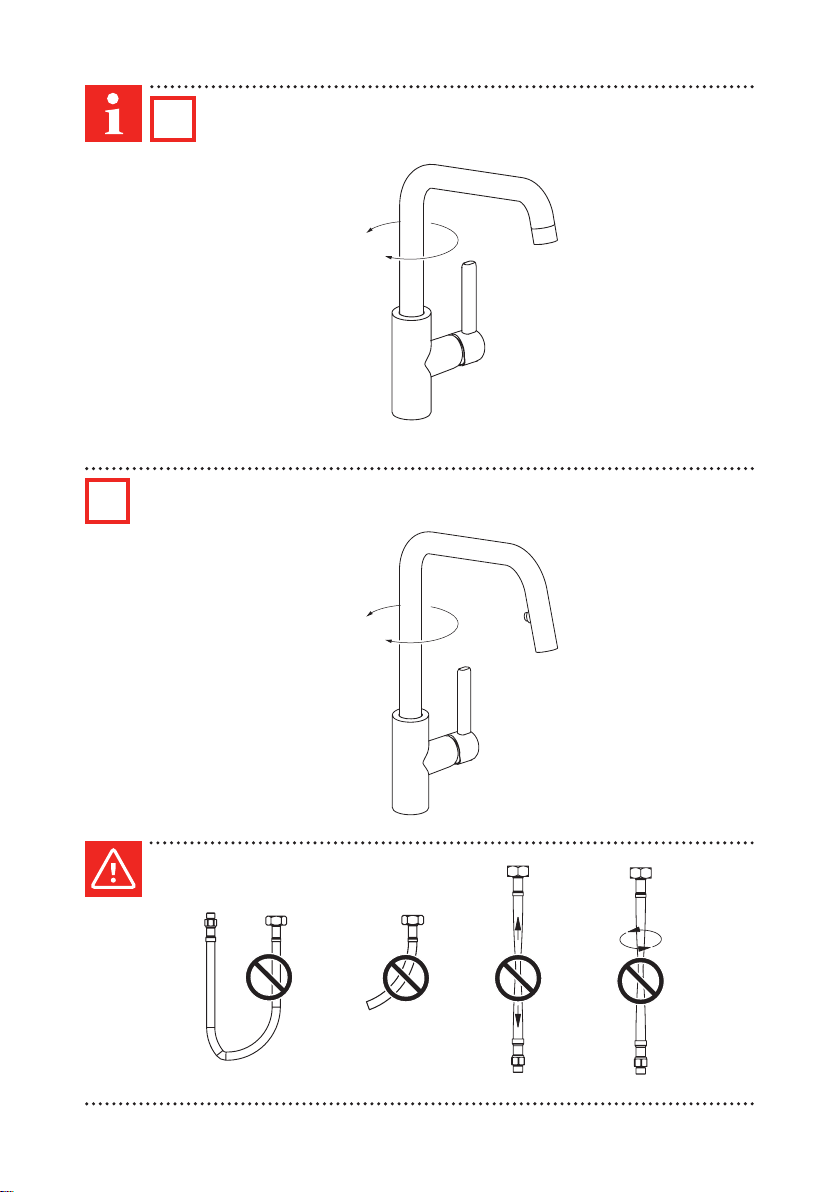

Tap Kubus Swivel Side HP SS

A

Tap Kubus Spray Side HP SS

B

180˚

180˚

– 3 –

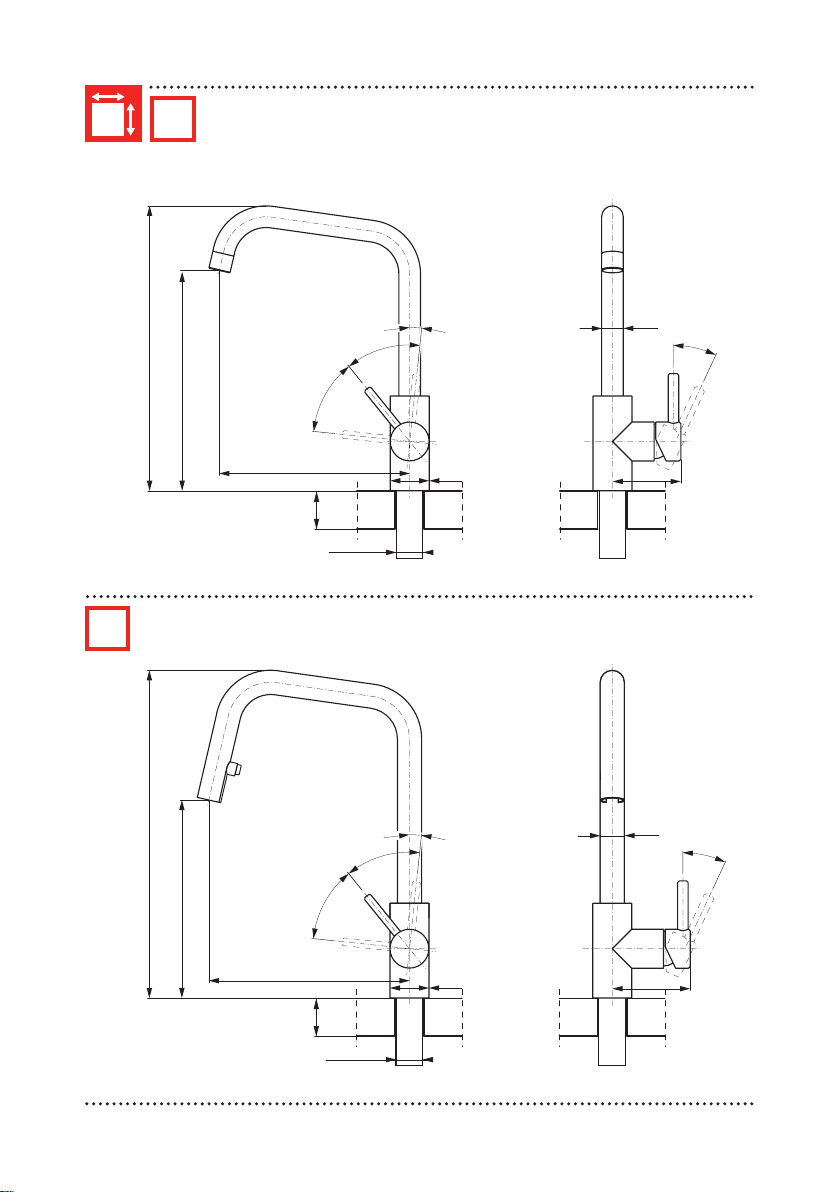

A

330

379

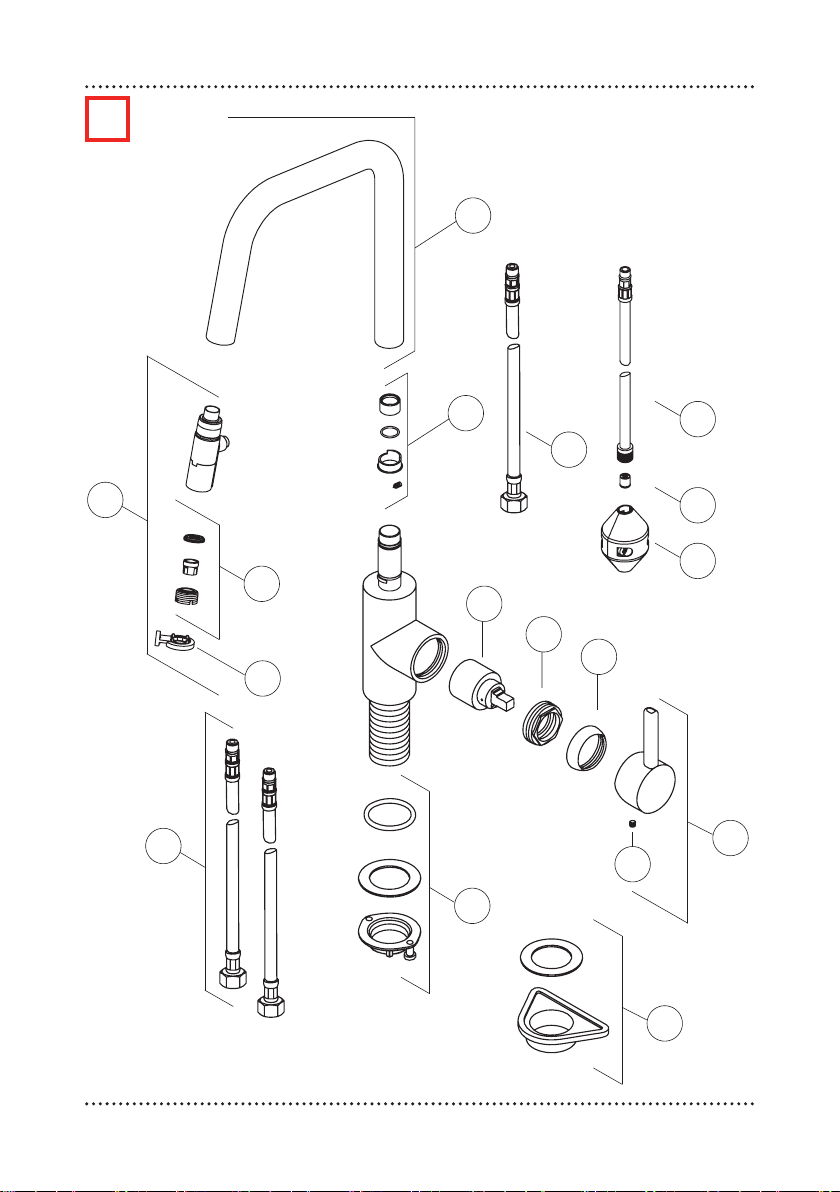

B

6

˚

˚

45

225

228

45

220

50 MAX

45

˚

M34x1.5

˚

∅45

6

˚

˚

45

∅25

79

∅28

25

˚

25

˚

232

50 MAX

M34x1.5

∅45

85

– 4 –

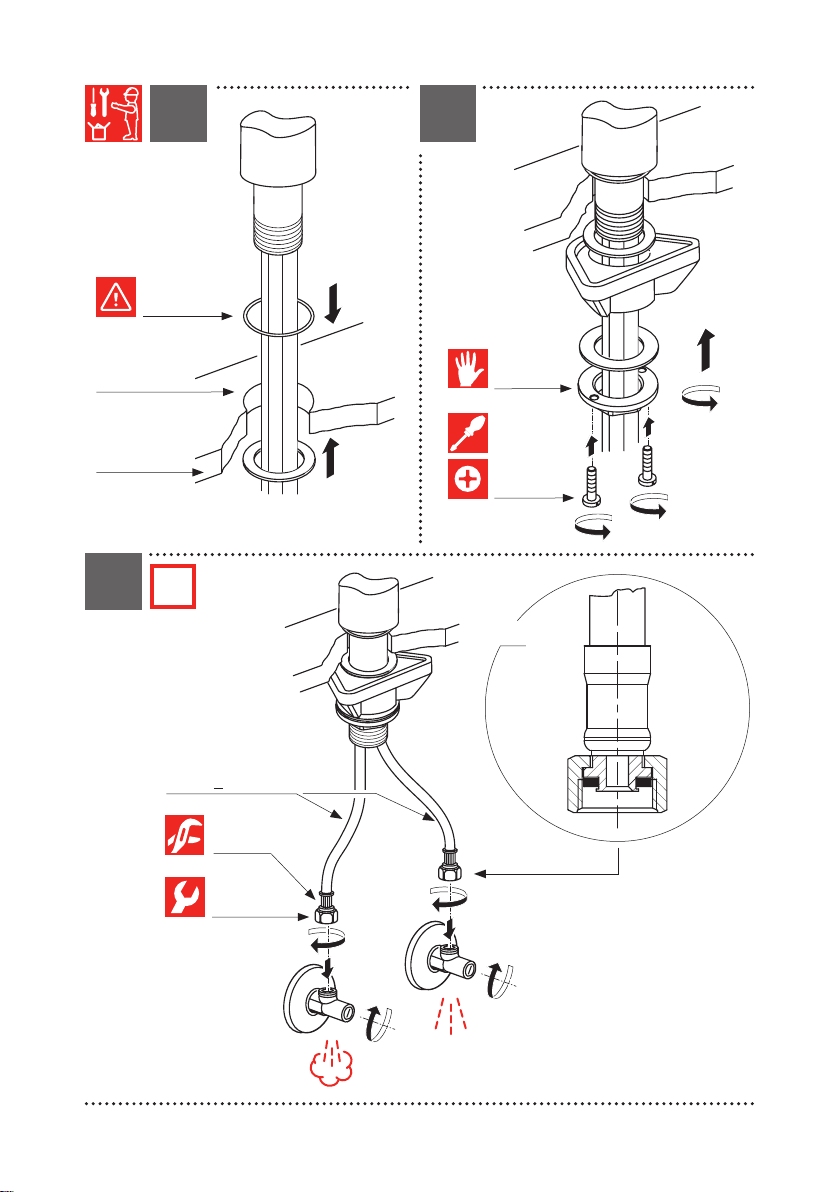

1 2

ø 35 mm

50 mm max

7 Nm

3

A

EU

R max > 50 mm

19 mm
UK 23 mm

– 5 –

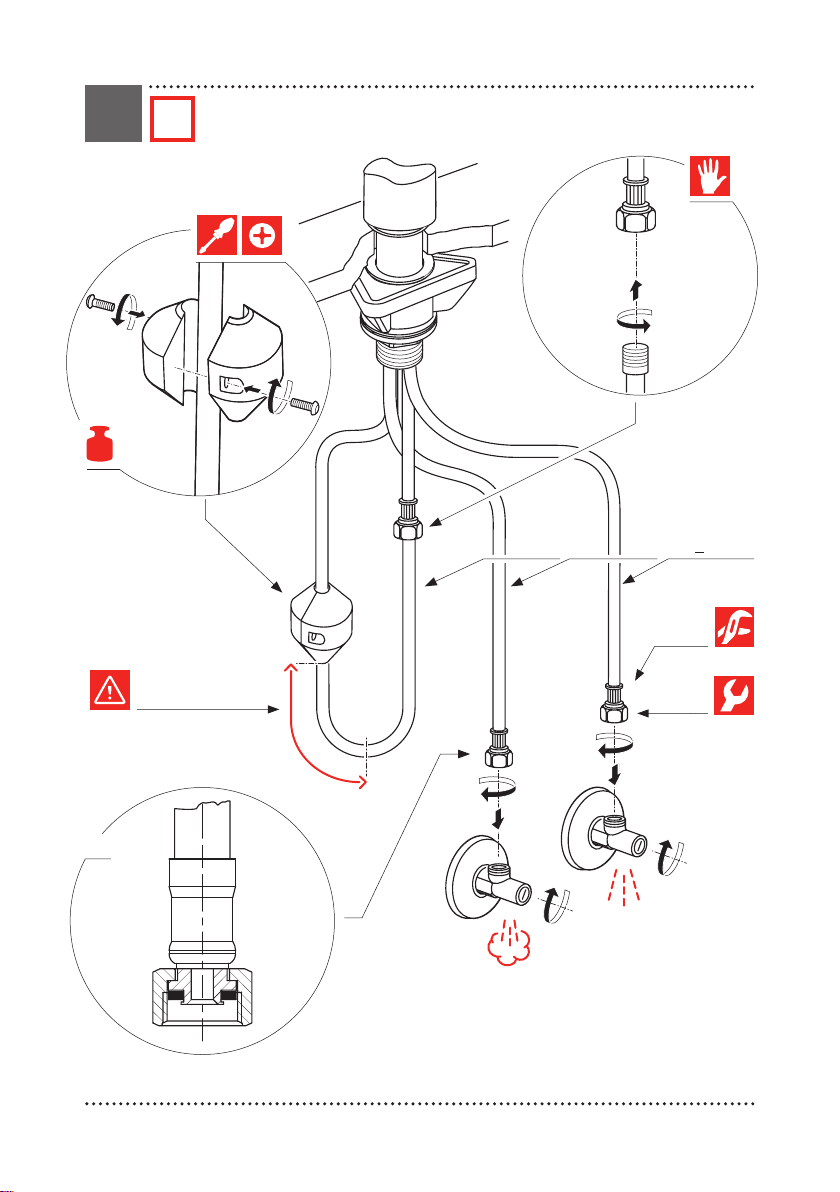

3

600 g

B

R max > 50 mm

60-70 mm

19 mm
23 mmUK:

EU

– 6 –

4

A

4

B

Cl

– 7 –

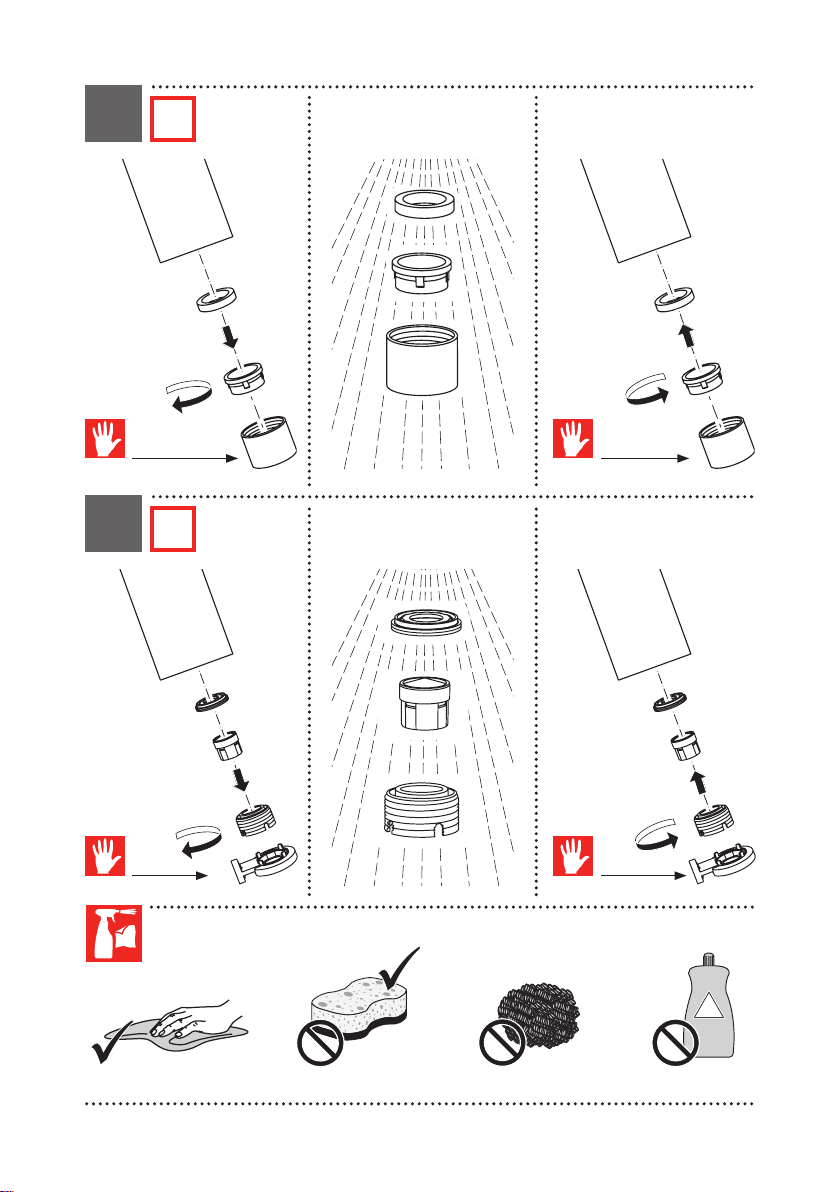

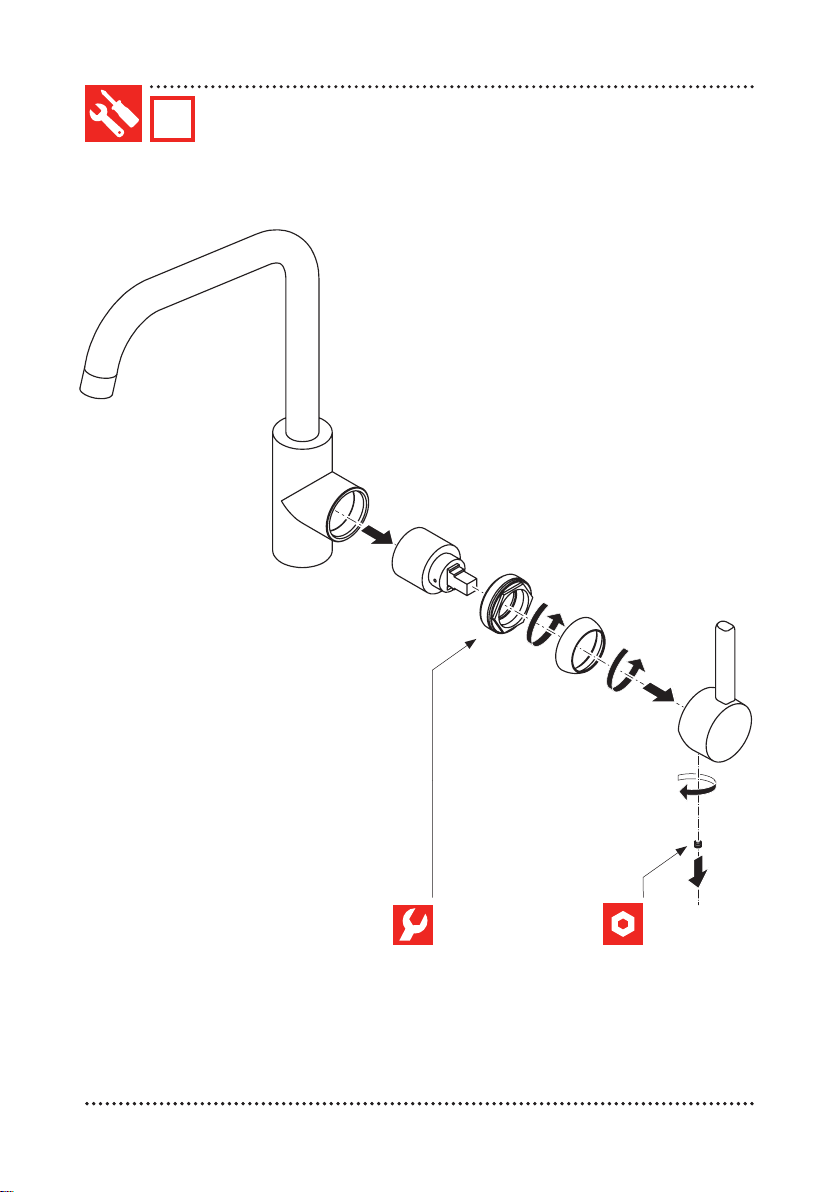

A

30 mm 2,5 mm

– 8 –

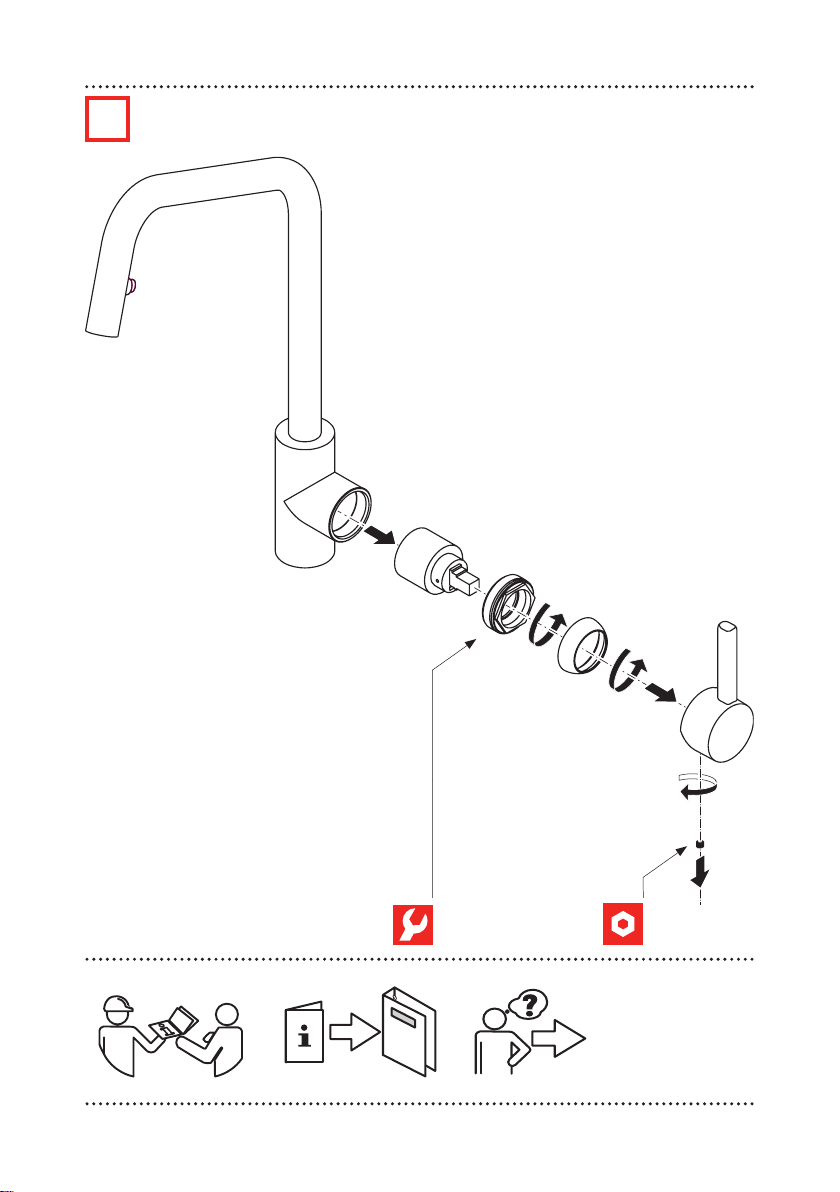

B

– 9 –

30 mm

2,5 mm

www.franke.com

EN

DE

Periodic checks

12

12



Check connection and shower hoses periodically for the following:
– Watertightness
– Corrosion
– Mechanical damage



Use original spare parts only.



Replace damp or dripping hoses.



Replace hoses with rusty or oxidized surfaces.



Replace hoses that show signs of mechanical damage.



Flush all pipes thoroughly before installation.

Operating data Value

Operating pressure (ideal) 3 bar 45 PSI 300 kPa
Operating pressure (max.)* 5 bar 70 PSI 500 kPa
Operating pressure (min.)* 1 bar 14.5 PSI 100 kPa
Water temperature (ideal) 60°C 140°F
Water temperature (max.) 70°C 158°F

* Equal pressure is recommended.

Regelmäßige Kontrolle



Die Anschluss- und Brausenschläuche periodisch auf folgende Punkte

kontrollieren:
– Dichtheit
– Korrosionsschäden

– Mechanische Beschädigung



Nur Originalersatzteile verwenden.



Feuchte oder tropfende Schläuche ersetzen.



Schläuche mit rostiger oder oxidierter Oberfläche ersetzen.



Schläuche, die eine mechanische Beschädigung aufweisen, ersetzen.



Vor der Montage: Alle Leitungen gründlich spülen.

Betriebsdaten Wert

Betriebsdruck (ideal) 3 bar
Betriebsdruck (max.)* 5 bar
Betriebsdruck (min.)* 1 bar
Wassertemperatur (ideal) 60 °C
Wassertemperatur (max.) 70 °C

* Druckgleichheit empfehlenswert

– 10 –

Contrôles périodiques

12



Contrôler les flexibles de raccordement et de douche périodiquement sur les

points suivants:
– étanchéité à l'eau
– corrosion
– dommage mécanique



Utilisez exclusivement des pièces détachées d'origine.



Remplacez les flexibles humides ou qui gouttent.



Remplacez les flexibles présentant des surfaces rouillées ou oxydées.



Remplacez les flexibles qui montrent des signes de dommage mécanique.



Rincer tous les tuyaux à fond avant l'installation.

Données de fonctionnement Valeur

Pression de service (idéale) 3bars
Pression de service (max.)* 5bars
Pression de service (min.)* 1bar
Température de l'eau (idéale) 60°C
Température de l'eau (max.) 70°C

* Une pression constante est conseillée.

FR

NL

Periodieke controles

12



Controleer regelmatig de aansluit- en doucheslangen op het volgende:
– Waterdichtheid
– Corrosie

– Mechanische schade



Gebruik uitsluitend originele onderdelen.



Vervang vochtige of druipende slangen.



Vervang slangen met roestige of geoxideerde oppervlakken.



Vervang slangen die mechanische schade vertonen.



Spoel alle slangen vóór het installeren zorgvuldig door.

Werkingsgegevens Waarde

Bedrijfsdruk (ideaal) 3 bar
Bedrijfsdruk (max.)* 5 bar
Bedrijfsdruk (min.)* 1 bar
Watertemperatuur (ideaal) 60 °C
Watertemperatuur (max.) 70 °C

* Gelijke druk aanbevolen.

– 11 –

IT

ES

Controlli periodici

12

12



Effettuare periodicamente i seguenti controlli sui flessibili di collegamento e sul

flessibile della doccetta:
– Tenuta stagna
– Corrosione

– Danni meccanici



Utilizzare solo parti di ricambio originali.



Sostituire i flessibili che risultano umidi o gocciolano.



Sostituire i flessibili che presentano superfici arrugginite o ossidate.



Sostituire i flessibili che presentano segni di danni meccanici.



Far scorrere abbondante acqua in tutti i tubi prima dell'installazione.

Dati di funzionamento Valore

Pressione di funzionamento (ideale) 3 bar
Pressione di funzionamento (max)* 5 bar
Pressione di funzionamento (min)* 1 bar
Temperatura acqua (ideale) 60 °C
Temperatura acqua (max) 70 °C

* Si consiglia una pressione uniforme.

Comprobaciones periódicas



En los caños de ducha y los latiguillos de conexión, compruebe

periódicamente lo siguiente:
– Estanqueidad
– Corrosión

– Daño mecánico



Use exclusivamente recambios originales.



Si los latiguillos o caños están húmedos o gotean, sustitúyalos.



Si los latiguillos o caños presentan zonas oxidadas o herrumbrosas, sustitúyalos.



Si los latiguillos o caños presentan signos de daño mecánico, sustitúyalos.



Enjuague a fondo todos los tubos antes de proceder con la instalación.

Datos de funcionamiento Valor

Presión de funcionamiento (ideal) 3 bares 45 PSI 300 kPa
Presión de funcionamiento (máx.)* 5 bares 70 PSI 500 kPa
Presión de funcionamiento (mín.)* 1 bar 14, 5 PSI 100 kPa
Temperatura del agua (ideal) 60 °C 140 °F
Temperatura del agua (máx.) 70 °C 158 °F

* Se recomienda una presión homogénea.

– 12 –

Verificaçõ ves periódicas

12



Verifique os tubos de ligação e do chuveiro periodicamente quanto ao

seguinte:
– Estanqueidade à água
– Corrosão
– Danos mecânicos



Utilize apenas peças sobresselentes originais.



Substitua os tubos que estejam húmidos ou a pingar.



Substitua os tubos com superfícies ferrugentas ou oxidadas.



Substitua os tubos que mostrem sinais de danos mecânicos.



Lave bem todos os tubos antes da instalação.

Dados de operação Valor

Pressão de operação (ideal) 3 bar 45 PSI 300 kPa
Pressão de operação (máx.)* 5 bar 70 PSI 500 kPa
Pressão de operação (min.)* 1 bar 14,5 PS I 100 kPa
Temperatura da água (ideal) 60°C 140°F
Temperatura da água (máx.) 70°C 158°F

* É recomendada uma pressão igual.

PT

EL

Περιοδικοί έλεγχοι

12



Ελέγχετε τακτικά τις υδραυλικές συνδέσεις και τον εύκαμπτο σωλήνα του ντους

για τα ακόλουθα:
– Στεγανότητα
– Διάβρωση

– Μηχανική βλάβη



Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά.



Αντικαταστήστε σωλήνες με υγρασία ή σταγονίδια.



Αντικαταστήστε σωλήνες με σκουριασμένες ή οξειδωμένες επιφάνειες.



Αντικαταστήστε σωλήνες που παρουσιάζουν σημάδια μηχανικής βλάβης.



Ρίξτε άφθονο νερό στους σωλήνες πριν την εγκατάσταση.

Δεδομένα λειτουργίας Τιμή

Πίεση λειτουργίας (ιδανικά) 3 bar 45 PSI 300 kPa
Πίεση λειτουργίας (μέγ.)* 5 bar 70 PSI 500 kPa
Πίεση λειτουργίας (ελάχ.)* 1 bar 14,5 PSI 10 0 kPa
Θερμοκρασία νερού (ιδανικά) 60°C 140°F
Θερμοκρασία νερού (μέγ.) 70°C 158°F

* Συστήνεται όμοια πίεση.

– 13 –

DA

NO

Periodisk kontrol

12



Undersøg forbindelse og bruseslanger periodisk for følgende:
– Vandtæthed
– Tæring
– Mekanisk skade



Brug udelukkende originale reservedele.



Udskift fugtige eller dryppende slanger.



Udskift slanger med rustbelagte eller oxiderede overflader.



Udskift slanger med tegn på mekanisk skade.



Skyl alle rør grundigt igennem før installation.

Driftsdata Værdi

Driftstryk (ideelt) 3 bar 45 PSI 300 kPa
Driftstryk (maks.)* 5 bar 70 PSI 500 kPa
Driftstryk (min.)* 1 bar 14,5 PSI 100 kPa
Vandtemperatur (ideel) 60 °C 140 °F
Vandtemperatur (maks.) 70 °C 158 °F

* Ens tryk anbefales.

Jevnlige kontroller

12



Kontroller koblinger og dusjslanger jevnlig for følgende:
– Vanntetthet
– Korrosjon

– Mekanisk skade



Bare bruk originale reservedeler.



Skift ut fuktige eller dryppende slanger.



Skift ut slanger med rustne eller oksiderte overflater.



Skift ut slanger som viser tegn på mekanisk skade.



Skyll grundig gjennom alle rør før installasjon.

Driftsdata Verdi

Driftstrykk (ideelt) 3 bar 45 PSI 300 kPa
Driftstrykk (maks.)* 5 bar 70 PSI 500 kPa
Driftstrykk (min.)* 1 bar 14,5 PS I 100 kPa
Vanntemperatur (ideell) 60°C 140°F
Vanntemperatur (maks.) 70°C 158°F

* Likt trykk anbefales.

– 14 –

Regelbundna kontroller

12



Kontrollera regelbundet anslutningen och duschslangarna med avseende på

följande:
– Vattentäthet
– Korrosion
– Mekanisk skada



Använd endast originalreservdelar.



Byt ut fuktiga eller droppande slangar.



Byt ut slangar med rostiga eller oxiderade ytor.



Byt ut slangar som visar tecken på mekanisk skada.



Spola grundligt alla rör före installation.

Driftdata Värde

Driftstryck (idealiskt) 3 bar 45 PSI 300 kPa
Driftstryck (max.)* 5 bar 70 PSI 500 kPa
Driftstryck (min.)* 1 bar 14, 5 PSI 100 kPa
Vattentemperatur (idealisk) 60 °C 140 °F
Vattentemperatur (max.) 70 °C 158 °F

* Lika tryck rekommenderas.

SV

FI

Määräaikaistarkastukset

12



Tarkasta liitokset ja suihkuletkut säännöllisesti seuraavien seikkojen varalta:
– Vesitiiviys
– Korroosio
– Mekaaniset vauriot



Käytä vain alkuperäisiä varaosia.



Vaihda kosteat tai valuvat letkut uusiin.



Vaihda letkut, joiden pinta on ruosteessa tai hapettunut.



Vaihda letkut, joissa näkyy mekaanisia vaurioita.



Huuhtele kaikki putket huolellisesti ennen asennusta.

Käyttötiedot Arvo

Käyttöpaine (sopivin) 3 bar 45 PSI 300 kPa
Käyttöpaine (maksimi)* 5 bar 70 PSI 500 kPa
Käyttöpaine (minimi)* 1 bar 14,5 PSI 10 0 kPa
Veden lämpötila (sopivin) 60 °C 140 °F
Veden lämpötila (maksimi) 70 °C 158 °F

* Tasainen paine on suositeltava.

– 15 –

LT

LV

Reguliarūs patikrinimai

12



Periodiškai patikrinkite, ar jungtys ir dušų žarna neturi šių požymių:
– Nesandarumas
– Korozija
– Mechaniniai pažeidimai



Naudokite tik originalias atsargines dalis.



Drėgnas ar vandenį leidžiančias žarnas pakeiskite.



Pakeiskite žarnas, kurių paviršius surūdijęs arba oksidavęsis.



Pakeiskite mechaninių pažeidimų požymius turinčias žarnas.



Prieš montavimą visus vamzdžius gerai praplaukite.

Eksploataciniai duomenys Vertė

Darbinis slėgis (idealus) 3 barai 45 PSI 300 kPa
Darbinis slėgis (maks.)* 5 barai 70 PSI 500 kPa
Darbinis slėgis (maž.)* 1 baras 14,5 PS I 100 kPa
Vandens temperatūra (ideali) 60 °C 140 °F
Vandens temperatūra (didž.) 70 °C 158 °F

* Rekomenduojamas vienodas slėgis.

Regulāras pārbaudes

12



Savienojumiem un dušas šļūtenēm regulāri jāpārbauda:
– ūdensnecaurlaidība;
– korozijas pazīmes;
– mehānisku bojājumu pazīmes.



Izmantojiet tikai oriģinālās rezerves daļas.



Nomainiet mitrās vai pilošās šļūtenes.



Nomainiet šļūtenes, ja uz to virsmas redzamas rūsas vai oksidācijas pēdas.



Nomainiet šļūtenes, ja tām redzamas mehānisku bojājumu pēdas.



Pirms uzstādīšanas kārtīgi izskalojiet visas caurules.

Tehniskie dati Vērtība

Darbības spiediens (ideālais) 3bar 45PSI 300kPa
Darbības spiediens (maks.)* 5bar 70PSI 500kPa
Darbības spiediens (min.)* 1bar 14,5PSI 100kPa
Ūdens temperatūra (ideālā) 60°C 140°F
Ūdens temperatūra (maks.) 70°C 158°F

* Leteicams vienmērīgs spiediens.

– 16 –

Perioodilised kontrollid

12



Kontrollige ühendust ja dušivoolikuid perioodiliselt järgneva osas:
– veetihedus
– korrosioon
– mehaanilised kahjustused



Kasutage ainult originaalvaruosi.



Asendage niisked või tilkuvad voolikud.



Asendage roostese või oksüdeerunud pinnaga voolikud.



Asendage mehaaniliste kahjustustega voolikud.



Loputage enne paigaldamist torud korralikult läbi.

Tööandmed Väärtus

Töösurve (ideaalne) 3 baari 45 PSI 300 kPa
Töösurve (max)* 5 baari 70 PSI 500 kPa
Töösurve (min)* 1 baar 14,5 PS I 100 kPa
Vee temperatuur (ideaalne) 60°C 140F
Vee temperatuur (max) 70°C 158F

* Soovituslik on võrdne surve.

ET

CS

Pravidelné kontroly

12



Pravidelně kontrolujte připojovací hadičky a hadičky spršek:
– zda jsou vodotěsné;
– zda nejsou zkorodované;
– zda nejsou mechanicky poškozené.



Používejte pouze originální náhradní díly.



Vyměňte vlhké nebo kapající hadičky.



Vyměňte hadičky s rezavým nebo zoxidovaným povrchem.



Vyměňte hadičky, které vykazují známky mechanického poškození.



Před montáží důkladně propláchněte všechny trubky.

Provozní údaje Hodnota

Provozní tlak (ideální) 3 bar 45 PSI 300 kPa
Provozní tlak (max.)* 5 bar 70 PSI 500 kPa
Provozní tlak (min.)* 1 bar 14,5 PSI 100 kPa
Teplota vody (ideální) 60 °C 140 °F
Teplota vody (max.) 70 °C 158 °F

* Doporučuje se vyrovnaný tlak.

– 17 –

PL

SK

Kontrola okresowa

12



Sprawdzać węże przyłączeniowe iwęże do wyciąganej wylewki pod kątem:
– wodoszczelności,
– korozji,
– uszkodzeń mechanicznych.



Używać wyłącznie oryginalnych części zamiennych.



Wymienić nasiąknięte lub nieszczelne węże.



Wymienić węże, których powierzchnia jest skorodowana lub utleniona.



Wymienić węże, na których widoczne są uszkodzenia mechaniczne.



Przed montażem dokładnie przepłukać wszystkie rury.

Dane eksploatacyjne Wartość

Ciśnienie robocze (optymalne) 3bary
Ciśnienie robocze (maks.)* 5barów
Ciśnienie robocze (min.)* 1bar
Temperatura wody (optymalna) 60°C
Temperatura wody (maks.) 70°C

* Wartości ciśnienia powinny być jednakowe.

Pravidelné kontroly

12



Pravidelne preverte spojovacie a sprchovacie hadice vzhľadom na:
– Vodotesnosť
– Koróziu

– Mechanické poškodenie



Používajte iba originálne náhradné diely.



Vymeňte vlhké alebo netesniace hadice.



Vymeňte hadice s hrdzavým alebo zoxidovaným povrchom.



Vymeňte hadice, ktoré majú známky mechanického poškodenia.



Dôkladne prepláchnite všetky hadice pred inštaláciou.

Prevádzkové údaje Hodnota

Prevádzkový tlak (ideálny) 3 bary 45 PSI 300 kPa
Prevádzkový tlak (max.)* 5 barov 70 PSI 500 kPa
Prevádzkový tlak (min.)* 1 bar 14,5 PS I 100 kPa
Teplota vody (ideálna) 60 °C 14 0 °F
Teplota vody (max.) 70 °C 158 °F

* Odporúča sa rovnaký tlak.

– 18 –

Intervalni pregledi

12



Povezavo in cevi tuša preverite glede naslednjega:
– vodotesnost;
– korozija;
– mehanske poškodbe.



Uporabljajte samo originalne rezervne dele.



Zamenjajte vlažne cevi oz. cevi, ki puščajo.



Zamenjajte cevi z zarjavelimi ali oksidiranimi površinami.



Zamenjajte cevi, ki kažejo znake mehanskih poškodb.



Pred namestitvijo vse cevi temeljito izperite.

Delovni podatki Vrednost

Delovni tlak (idealen) 3 bari 45 PSI 300 kPa
Delovni tlak (najv.)* 5 barov 70 PSI 500 kPa
Delovni tlak (najm.)* 1 bar 14,5 P SI 100 kPa
Temperatura vode (idealna) 60 °C 140 °F
Temperatura vode (najv.) 70 °C 158 °F

* Priporočen je enakomeren tlak.

SL

SR

Redovne provere

12



Kod priključka i creva tuša redovno proveravati sledeće:
– Vodootpornost
– Korozija
– Mehaničko oštećenje



Koristiti samo originalne rezervne delove.



Zameniti creva za paru ili kapanje.



Zameniti creva sa zarđalim ili oksidiranim površinama.



Zameniti creva na kojima postoje znakovi mehaničkog oštećenja.



Temeljno isprati sva creva pre instalacije.

Radni parametri Vrednost

Radni pritisak (idealni) 3 bara 45 PSI 300 kPa
Radni pritisak (maks.)* 5 bara 70 PSI 500 kPa
Radni pritisak (min.)* 1 bar 14,5 PSI 100 kPa
Temperatura vode (idealna) 60 °C 140 °F
Temperatura vode (maks.) 70 °C 158 °F

* Preporučuje se podjednaki pritisak.

– 19 –

HU

HR

Rendszeres ellenőrzések

12



Rendszeresen ellenőrizze a csatlakozót és a zuhanytömlőt a következők

tekintetében:
– vízszivárgás
– korrózió
– mechanikus sérülés



Kizárólag eredeti pótalkatrészeket használjon.



Cserélje ki a szivárgó vagy csöpögő tömlőket.



Cserélje ki a rozsdás vagy oxidált felületű tömlőket.



Cserélje ki a tömlőket, ha mechanikus sérülés van rajtuk.



Szerelés előtt öblítse át alaposan a tömőket.

Üzemi adatok Érték

Üzemi nyomás (ideális) 3 bar 45 psi 300 kPa
Üzemi nyomás (max.)* 5 bar 70 psi 500 kPa
Üzemi nyomás (min.)* 1 bar 14,5 psi 100 kPa
Vízhőmérséklet (ideális) 60 °C 140 °F
Vízhőmérséklet (max.) 70 °C 158 °F

* Állandó nyomás biztosítása ajánlott.

Povremene provjere

12



Povremeno provjerite spoj i crijeva za tuševe s obzirom na sljedeće:
– Vodonepropusnost
– Korozija
– Mehanička oštećenja



Upotrebljavajte samo originalne rezervne dijelove.



Zamijenite crijeva koja su vlažna ili cure.



Zamijenite crijeva s hrđavim ili oksidiranim površinama.



Zamijenite crijeva koja pokazuju znakove mehaničkog oštećenja.



Prije instalacije temeljito isperite sve cijevi.

Radni podaci Vrijednost

Radni tlak (idealni) 3 bar 45 PSI 300 kPa
Radni tlak (maks.)* 5 bar 70 PSI 500 kPa
Radni tlak (min.)* 1 bar 14,5 P SI 100 kPa
Temperatura vode (idealna) 60°C 140°F
Temperatura vode (maks.) 70°C 158°F

* Preporučuje se jednak tlak.

– 20 –

Verificări periodice

12



Verificaţi periodic conexiunile și orificiile dușului pentru următoarele:
– Etanșeitate
– Coroziune

– Defecţiuni mecanice



Utilizaţi numai piesele originale de schimb.



Înlocuiţi furtunurile deteriorate sau care picură.



Înlocuiţi furtunurile ruginite sau cu suprafaţa oxidată.



Înlocuiţi furtunurile care arată semne de deteriorare mecanică.



Înainte de instalare evacuaţi complet apa din conducte.

Date de operare Valoare

Presiunea de operare (ideală) 3 bari 45 PSI 300 kPa
Presiunea de operare (max.)* 5 bari 70 PSI 500 kPa
Presiunea de operare (min.)* 1 bar 14,5 PS I 100 kPa
Temperatura apei (ideală) 60 °C 140 °F
Temperatura apei (max.) 70 °C 15 8 °F

* Se recomandă presiune constantă.

RO

BG

Периодични проверки

12



Редовно проверявайте свързващите маркучи и маркучите на батерията за

следното:
– Водонепропускливост
– Корозия
– Механични повреди



Използвайте само оригинални резервни части.



Подменяйте влажни или капещи маркучи.



Подменяйте маркучи с ръждясали или окислени повърхности.



Подменяйте маркучи с признаци за механична повреда.



Продухайте внимателно всички тръби преди монтаж.

Данни за експлоатация Стойност

Работно налягане (оптимално) 3 бара 45 PSI 300 kPa
Работно налягане (макс.)* 5 бара 70 PSI 500 kPa
Работно налягане (мин.)* 1 бар 14,5 PSI 100 kPa
Температура на водата (оптимална) 60°C 140°F
Температура на водата (макс.) 70°C 158°F

* Препоръчва се равномерно налягане.

– 21 –

UK

RU

Періодичні перевірки

12

12



Час від часу слід перевіряти з'єднання та сантехнічні шланги на наявність

таких ознак:
– порушення герметичності;
– корозія;
– механічні пошкодження.



Використовуйте лише оригінальні запасні частини.



Замінюйте відсирілі шланги та шланги, що протікають.



Замінюйте шланги з іржавими поверхнями та поверхнями, що окислилися.



Замінюйте шланги з ознаками механічних пошкоджень.



Перед встановленням крана слід ретельно промити всі труби.

Техніко-експлуатаційні дані Значення

Робочий тиск (ідеальний) 3бар 45фунтів/кв.дюйм 300кПа
Робочий тиск (макс.)* 5бар 70фунтів/кв.дюйм 500кПа
Робочий тиск (мін.)* 1бар 14,5фунта/кв.дюйм 100кПа
Температура води (ідеальна) 60°C 140°F
Температура води (макс.) 70°C 158°F

* Рекомендовано застосовувати однаковий тиск.

Периодические проверки



Время от времени следует проверять соединения и сантехнические шланги на

наличие следующих признаков:
– нарушение герметичности;
– коррозия;
– механические повреждения.



Используйте только оригинальные запасные части.



Осуществляйте замену отсыревших или протекающих шлангов.



Осуществляйте замену шлангов со ржавыми или окислившимися поверхностями.



Осуществляйте замену шлангов с признаками механических повреждений.



Перед установкой крана необходимо тщательно промыть все трубы.

Технико-эксплуатационные
данные

Рабочее давление (идеальное) 3бар 45фунтов/кв.дюйм 300кПа
Рабочее давление (макс.)* 5бар 70фунтов/кв.дюйм 500кПа
Рабочее давление (мин.)* 1бар 14,5фунта/кв.дюйм 100кПа
Температура воды (идеальная) 60°C 140°F
Температура воды (макс.) 70°C 158°F

* Рекомендовано применять одинаковое давление.

Значение

– 22 –

Periyodik kontroller

12



Bağlantı ve duş hortumlarını periyodik olarak aşağıdakiler bakımından kontrol edin:
– Su geçirmezlik
– Korozyon
– Fiziksel hasar



Sadece orijinal yedek parçaları kullanın.



Nemli veya su damlatan hortumları değiştirin.



Yüzeyleri paslı veya oksitlenmiş olan hortumları değiştirin.



Fiziksel hasar belirtisi gösteren hortumları değiştirin.



Monte etmeden önce tüm boruları iyice yıkayın.

Çalışma verileri Değer

Çalışma basıncı (ideal) 3 bar 45 PSI 300 kPa
Çalışma basıncı (maks.)* 5 bar 70 PSI 500 kPa
Çalışma basıncı (min.)* 1 bar 14,5 P SI 100 kPa
Su sıcaklığı (ideal) 60°C 140°F
Su sıcaklığı (maks.) 70°C 158°F

* Eşit basınç tavsiye edilir.

TR

ZH

定期检查

12



定期检查连接和淋浴软管的以下方面：

– 不透 水性
– 腐蚀程度
– 机械损伤



仅使用原 厂备 件。



更换潮湿或滴水的软管。



更换表面生锈或氧化的软管。



更换有机械损伤迹象的软管。



在安装前彻底冲洗所有管道。

操作数据 值

操 作 压 力（ 理 想 值 ）

操 作 压 力（ 最 大 值 ）*

操 作 压 力（ 最 小 值 ）*

水 温（ 理 想 值 ）

水温（最高值）

*建议使用等压。

3 bar 45 PSI 300 kPa
5 bar 70 PSI 500 kPa

1 bar 14.5 PSI 100 kPa
60°C 140°F
70°C 158°F

– 23 –

AR



W



–
–
–

W



W



W



W















































12

W

–
–
–

W
W
W
W

W





















– 24 –

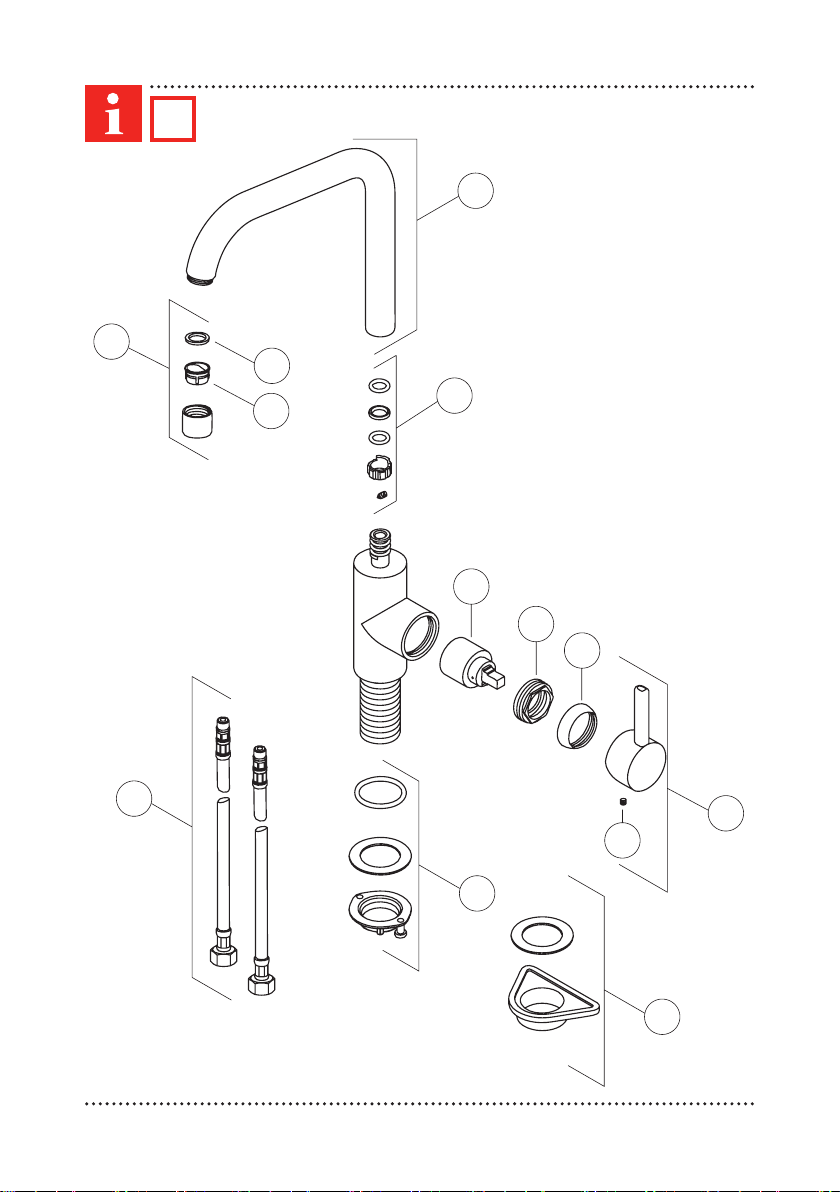

A

6

7

7.1

7.2

5

4

3

2

9

1.1

8

10

1

– 25 –

B

6

5

10

7

7.1
4

3

2

7.2

9

1.1

8

11

12

13

1

– 26 –

14

www.franke.com

Argentina

Industrias Spar
San Luis S.A.
Buenos Aires 1008
Phone [phone]

Australia

Franke Aus. Pty. Ltd.
(PR Kitchen Systems)
Melbourne 3175
Phone [phone]

Belgium

Franke N.V.
9400 Ninove
Phone [phone]

Brazil

Franke Sistemas de
Cozinhas do Brasil Ltda.
89219-512 Joinville, SC
Phone [phone]

Canada

Franke Kindred
Canada Ltd.
Midland, ON L4R 4K9
Phone [phone]

China

Franke (China) Kitchen
Systems Co., Ltd.
Heshan, Guangdong, 529700
Hotline [phone]

Czech Republic

Franke s.r.o.
190 00 Praha 9
Phone [phone]

Denmark

Franke KS Denmark
8520 Lystrup
Phone [phone]

Egypt

Franke Kitchen Systems
Egypt S.A.E.
6th of October City
Hotline 16828

Finland

Franke Finland Oy
76850 Naarajärvi
Phone [phone]

France

Franke France S.A.S.
60230 Chambly
Phone [phone]

Germany

Franke GmbH
79713 Bad Säckingen
Phone [phone]

Greece

Franke Hellas S.A.
19003 Markopoulo Attikis
(Athens)
Phone [phone]

Hong Kong SAR

Franke Asia Hong Kong
Causeway Bay
Phone [phone]

India

Franke Faber India Pvt Ltd.
Aurangabad - 431 136
Phone [phone]

Italy

Franke S.p.A.
37019 Peschiera del Garda
Numero Verde 800 359 359

Kazakhstan

Franke Kazakhstan Ltd.
040918 Almaty City
Phone [phone]

Morocco

Franke Kitchen System SARL
21 000 Casablanca
Phone [phone]

Norway

Franke KS Norway
8520 Lystrup, Denmark
Phone [phone]

Poland

Franke Polska Sp. z o.o.
05-090 Raszyn
Phone [phone]

Portugal

Franke Portugal S.A.
2735-531 Cacém
Phone [phone]

Romania

Franke Romania SRL
Pantelimon 077145
Phone [phone]

Russia

Franke Russia GmbH
199106 St. Petersburg
Phone [phone]

Slovak Republic

Franke Slovakia s.r.o.
010 01 Žilina
Phone [phone]

South Africa

Franke South Africa
Durban 4052
Phone [phone]

Spain

Franke España S.A.U.
08174 Sant Cugat del Vallès
Phone [phone]

Sweden

Franke Futurum AB
930 47 Byske
Phone [phone]

Switzerland

Franke Küchentechnik AG
4663 Aarburg
Phone [phone]

Thailand

Franke (Thailand) Co., Ltd.
Bangkok 10110
Phone [phone]

The Netherlands

Franke Nederland B.V.
5700 AD Helmond
Phone [phone]

Turkey

Franke Mutfak ve Banyo
Sistemleri Sanayi
ve Ticaret A.S.
41400 Gebze Kocaeli
Phone [phone]

Ukraine

Franke Ukraina LLC
02081 Kyiv
Phone [phone]

United Arab Emirates

Franke LLC
Ras Al Khaimah
Phone [phone]

United Kingdom

Franke UK Ltd.
Manchester M22 5WB
Phone [phone]

USA

Franke Kitchen Systems LLC
Smyrna, TN 37167
Phone [phone]

© Franke Technology and Trademark Ltd., Switzerland | 2018-06, V02 | ID: 20109311
