Page 1
GN 82 M NT XS
GN 86 M NT XS
GN 86 M NT BK
GN 86 M NT WH
Manual de utilizare
Cuptor incorporabil multifunctional cu 7 programe
Page 2
Stimate client,
Va multumim pentru ca aveti incredere in acest produs.
Scopul nostru este de a vă permite să utilizați în mod optim și eficient
acest produs ecologic, fabricat în instalațiile noastre moderne, în
condiții care respecta calitatea luata in ansamblu.
Inainte de a utiliza cuptorul, va recomandam să citiți acest manual de
utilizare și sa-l pastrati la indemana, astfel încât caracteristicile
cuptorului incorporabil pe care l-ați achiziționat sa rămâna la fel de
eficiente ca în prima zi, pentru o perioadă indelungata.
OBSERVATIE:
Acest manual de utilizare a fost elaborat si vizeaza mai multe modele
ale produsului. Este posibil ca aparatul dvs. să nu dispuna de anumite
funcții specificate în manual.
Imaginile produsului sunt schematice.
Acest produs a fost fabricat în instalații moderne, ecologice, fără a
influenta in mod negativ mediul inconjurator.
Produsele marcate cu (*) sunt opționale.
"Respecta prevederile Regulamentului DEEE"
Page 3
CUPRINS
Avertismente importante………………………..…………………………..30
Prezentarea generala a aparatului........................................…32
Specificații tehnice………………………………………………………………33
Instalarea aparatului…………………………………………………………..33
Avertismente importante……………………………………………………..39
Panoul de control…….............................................................40
Tipuri de programe................................................................42
Recomandări pentru gătit.......................................................43
Tabel pentru preparare alimente.............................................43
Programarea electronica a gatitului.........................................44
Utilizarea cuptorului...............................................................48
Inlocuirea lămpii cuptorului....................................................49
Curatarea si montarea ușii cuptorului......................................50
Accesorii...............................................................................51
Întreținere și curățare............................................................52
Curatarea elementelor din sticla..............................................52
Localizarea si rezolvarea problemelor.......................................53
Eliminare ecologica.................................................................53
Informații referitoare la ambalaj..............................................53
Page 4
AVERTISMENTE IMPORTANTE
1. ATENȚIE: Inainte de a schimba lampa si pentru a evita
electrocutarea, asigurați-vă că circuitul aparatului este
deschis (alimentarea este oprita).
2. ATENȚIE: Inainte de a accesa bornele, trebuie să
deconectati toate conexiunile circuitului de alimentare.
3. ATENȚIE: In timpul utilizării gratarului, părțile accesibile
pot fi fierbinți. Copiii trebuie să fie ținuti la distanță.
4. ATENȚIE: Pericol de incendiu; nu depozitați materiale pe
suprafața de gătit.
5. ATENȚIE: În cazul în care suprafața este fisurata, pentru a
evita pericolul de electrocutare, deconectati aparatul de la
sursa de tensiune.
6. ATENȚIE: Aparatul și părțile sale accesibile sunt fierbinți în
timpul funcționării.
7. Condițiile de instalare ale acestui aparat sunt specificate pe
etichetă. (Sau pe plăcuța care contine caracteristicile)
8. In timpul utilizării grillului, părțile accesibile pot fi fierbinți. Copiii
trebuie să fie ținuti la distanță.
9. ATENȚIE: Aparatul este destinat exclusiv gătitului. Nu
trebuie utilizat în alte scopuri, cum ar fi încălzirea unei
încăperi.
10. Pentru evitarea contactului cu ușile cuptorului, există instrumente
suplimentare de protecție (nu sunt livrate). Aceste elemente trebuie
să fie atașate atunci când exista probabilitatea prezentei copiilor in
apropierea cuptorului.
11. Nu utilizați agenți de curățare cu aburi pentru a curăța aparatul.
12. Nu încercați NICIODATĂ să stingeti focul cu apă. Inchideti doar
alimentarea aparatului și apoi acoperiți flacăra cu un capac sau o
pătură ignifuga.
Page 5
13. Pentru a curăța ușa de sticlă a cuptorului nu trebuie sa utilizati
agenți de curățare duri sau abrazivi sau raclete metalice, deoarece
acestea pot zgâria suprafața și produce spargerea usii.
14. După introducerea alimentelor in cuptor, asigurați-vă că ușa este
complet închisă.
15. Atunci cand nu pot fi monitorizati în mod continuu, copiii sub 8
ani trebuie să fie ținuti departe de aparat.
16. Atingerea elementelor de încălzire trebuie sa fie evitata.
17. Acest aparat poate fi utilizat de către copiii peste 8 ani,
persoanele cu probleme fizice, auditive sau mentale sau persoanele
carora le lipsesc experienta sau cunostintele; atât timp cât sunt
supravegheate sau le sunt furnizate informații cu privire la pericole.
18. Aparatul nu a fost proiectat pentru a funcționa cu temporizator
extern sau cu sistem separat de control la distanță.
19. Acest aparat a fost proiectat pentru uz casnic.
20. Curățarea și întreținerea nu pot fi realizate de către copii fără
supravegherea unui adult.
21. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea
nu pot fi realizate de către copii, cu excepția cazului în care au varsta
de peste 8 ani și se afla sub supravegherea unui adult.
22. Asigurați-vă că copiii de 8 ani sau mai mici nu pot ajunge la
aparat sau cablul acestuia.
23. Inainte de a începe să-l folositi, tineti eventuale perdele, hârtia
absorbantă sau materialele inflamabile (combustibile) departe de
aparat. Nu așezați materiale inflamabile sau combustibile în sau pe
aparat.
Page 6

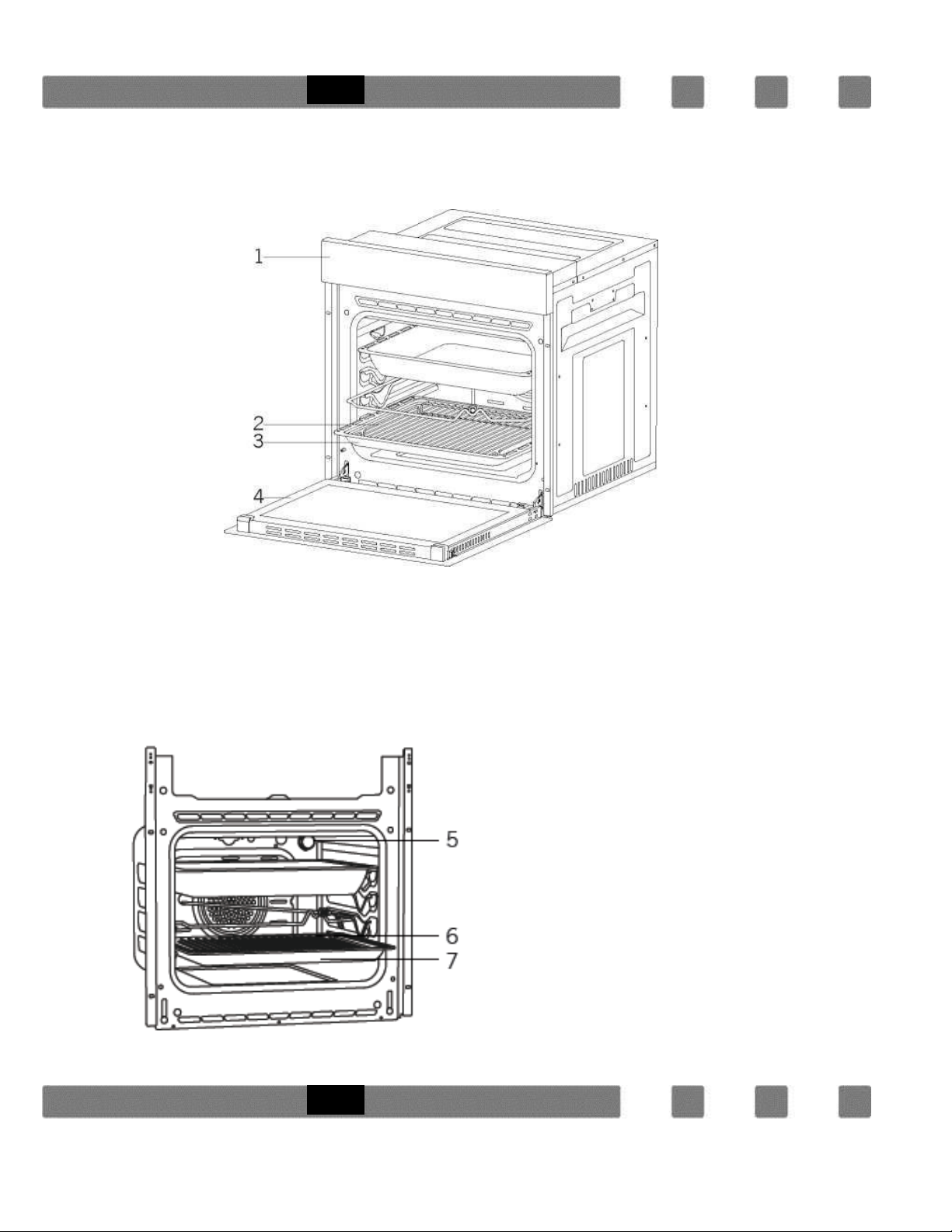

PREZENTAREA GENERALA A APARATULUI
1. Panou de control 2. Gratar metalic pentru tava interioara
3. Tava standard 4. Usa cuptorului
5. Bec
6. Gratar metalic pentru tava interioara
7. Tava standard
Page 7
SPECIFICATII
Cuptor incorporabil de 60 cm
Putere bec
15W
Termostat
40-240 / Max °C
Rezistenta inferioara
1200W
Rezistenta superioara
1000W
Rezistenta Grill
Rezistenta mica 1000W Rezistenta mare 2000W
Tensiune de alimentare
220V-240V 50/60 Hz
SPECIFICATII TEHNICE
Specificațiile tehnice pot fi modificate fără notificare prealabilă privind
îmbunătățirea calitatatii produsului.
Valorile oferite împreună cu aparatul sau cu documentele însoțitoare sunt
verificari de laborator, în conformitate cu standardele respective. Aceste valori
pot varia în funcție de condițiile de utilizare și cele ambientale.
Cifrele din acest ghid sunt schematice și pot sa nu se potriveasca exact
produsului dumneavoastra.
INSTALAREA APARATULUI
Asigurați-vă că instalatia electrică este adecvata pentru functionarea
aparatului. În cazul în care nu este, contactati un electrician și un instalator
pentru a efectua aranjamentele necesare. Compania producatoare nu poate fi
trasa la răspundere pentru daunele care apar ca urmare a operarii de către
persoane neautorizate, garanția produsului devenind astfel nulă.
ATENȚIE: Pregătirea locatiei pentru amplasarea produsului si aranjamentele
referitoare la alimentarea cu energie electrica sunt responsabilitatea clientului.
ATENȚIE: In timpul instalării produsului, trebuie să fie respectate normele
privind standardele locale referitoare la energia electrica.
ATENȚIE: Inainte de a-l instala, verificați dacă există deteriorări ale
produsului. Nu instalati produsul dacă este deteriorat. Produsele deteriorate
reprezintă un pericol pentru siguranța dumneavoastră.
Page 8

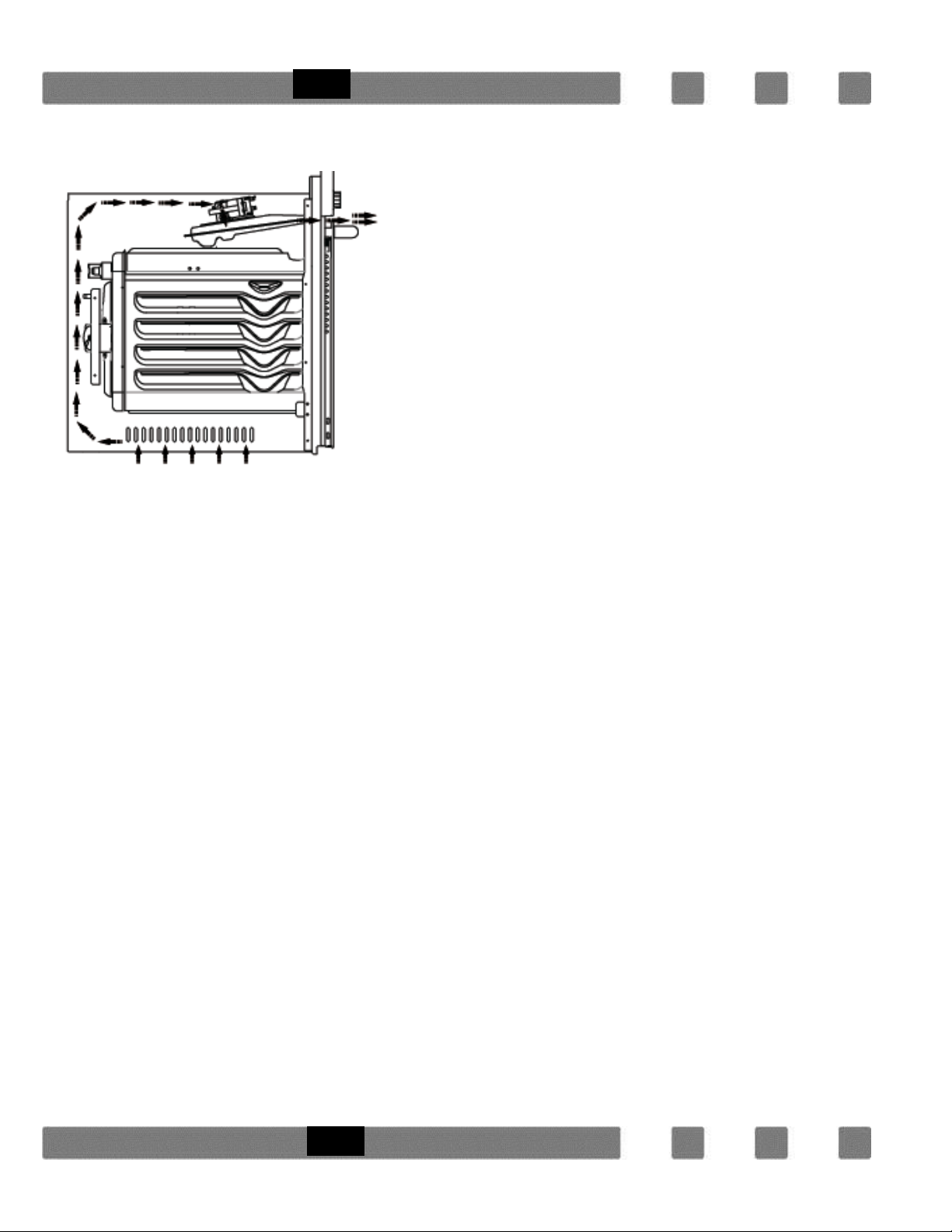

Ventilatorul de răcire elimina aburul
suplimentar pentru a preveni supraîncălzirea
suprafețelor exterioare ale aparatului în timpul
funcționării cuptorului. Aceasta este o condiție
necesară pentru o mai buna funcționare a
aparatului și pentru gătitul eficient.
Ventilatorul de răcire va continua să
funcționeze si după incheierea procesului de
gatire. Acesta se va opri automat după ce
procesul de răcire este finalizat.
Atentionari importante pentru instalare
Figura 1
In spatele incintei in care veți plasa aparatul trebuie să fie lăsat un spațiu liber,
necesar pentru o funcționare eficientă și fiabila. Acest spatiu liber nu trebuie
să fie ignorat, deoarece este necesar pentru functionarea sistemului de
ventilație al aparatului.
Locul potrivit pentru instalare
Produsul a fost proiectat pentru a fi montat pe blaturile de bucatarie
achiziționate de pe piață. Intre produs și pereți sau mobilierul de bucătărie
trebuie să fie lăsata o distanță de siguranță. Pentru distanțele
corespunzătoare, va rugam sa consultati schema prezentata pe pagina
următoare (valorile sunt exprimate în mm).
• Suprafețele utilizate, laminatele cu finisaj sintetic și adezivii trebuie să fie
rezistente la căldură (minimum 100°C).
• Dulapurile de bucătărie trebuie să fie la același nivel cu produsul și
securizate.
• Dacă există un sertar sub cuptor, între cuptor și sertar trebuie să fie
amplasat un raft de separatie.
ATENȚIE: Nu instalați produsul lângă frigidere sau racitoare. Căldura emisă
de produs sporeste consumul de energie al dispozitivelor de răcire.
ATENȚIE: Pentru a transporta sau a muta produsul, nu trageti de usa și/sau
de mâner.
Page 9
Instalare si montare cuptor incorporabil de 60 cm
Locul de utilizare pentru produs trebuie să fie stabilit înainte de a începe
instalarea.
Produsul nu trebuie să fie instalat în locuri care se află sub efectul unui flux
puternic de aer.
Transportati produsul cu ajutorul a minimum două persoane. Nu trageți de
produs pentru a nu deteriora podeaua.
Îndepărtați toate elementele care au fost necesare transportului din interiorul
și exteriorul produsului. Îndepărtați toate materialele și documentele din
interiorul produsului.

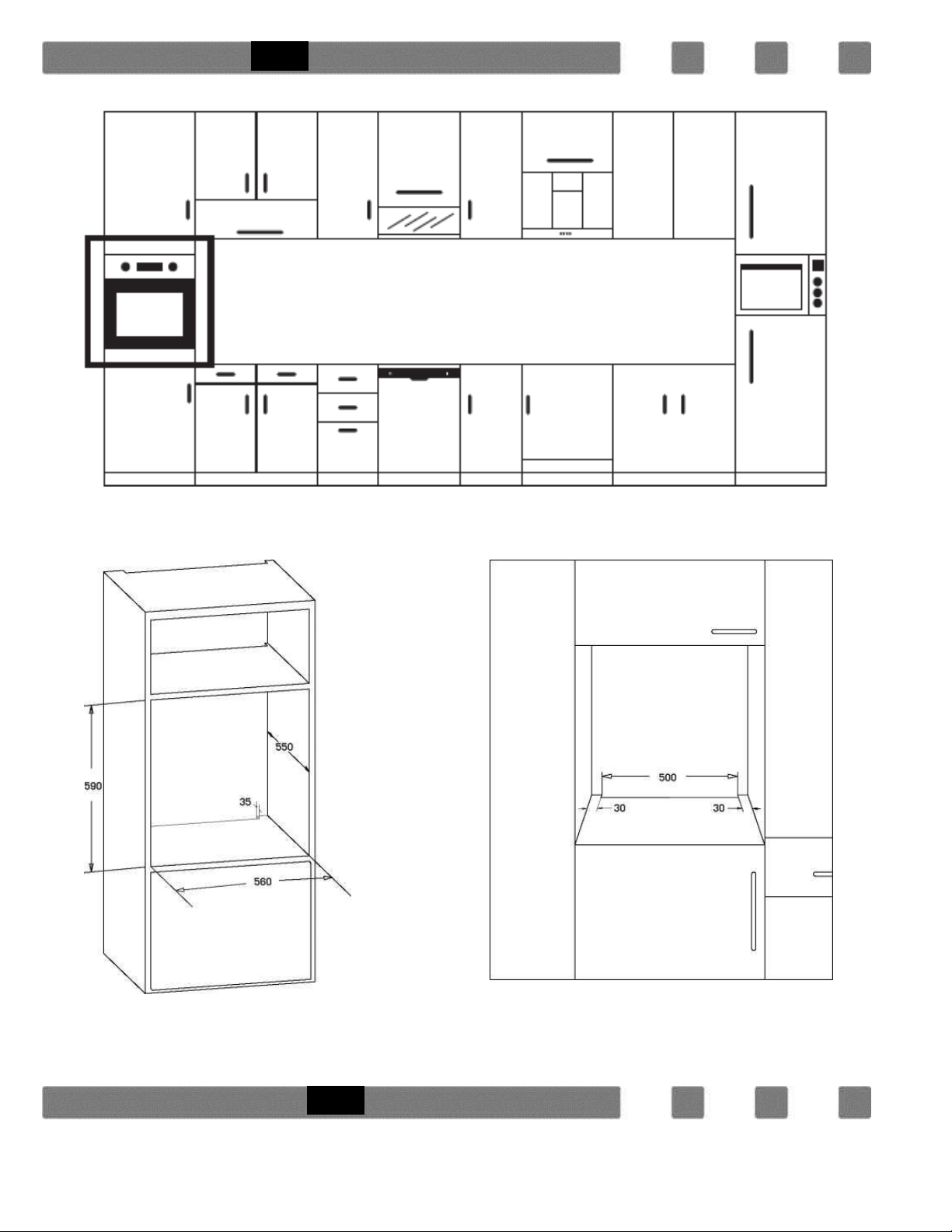

Instalare sub blat

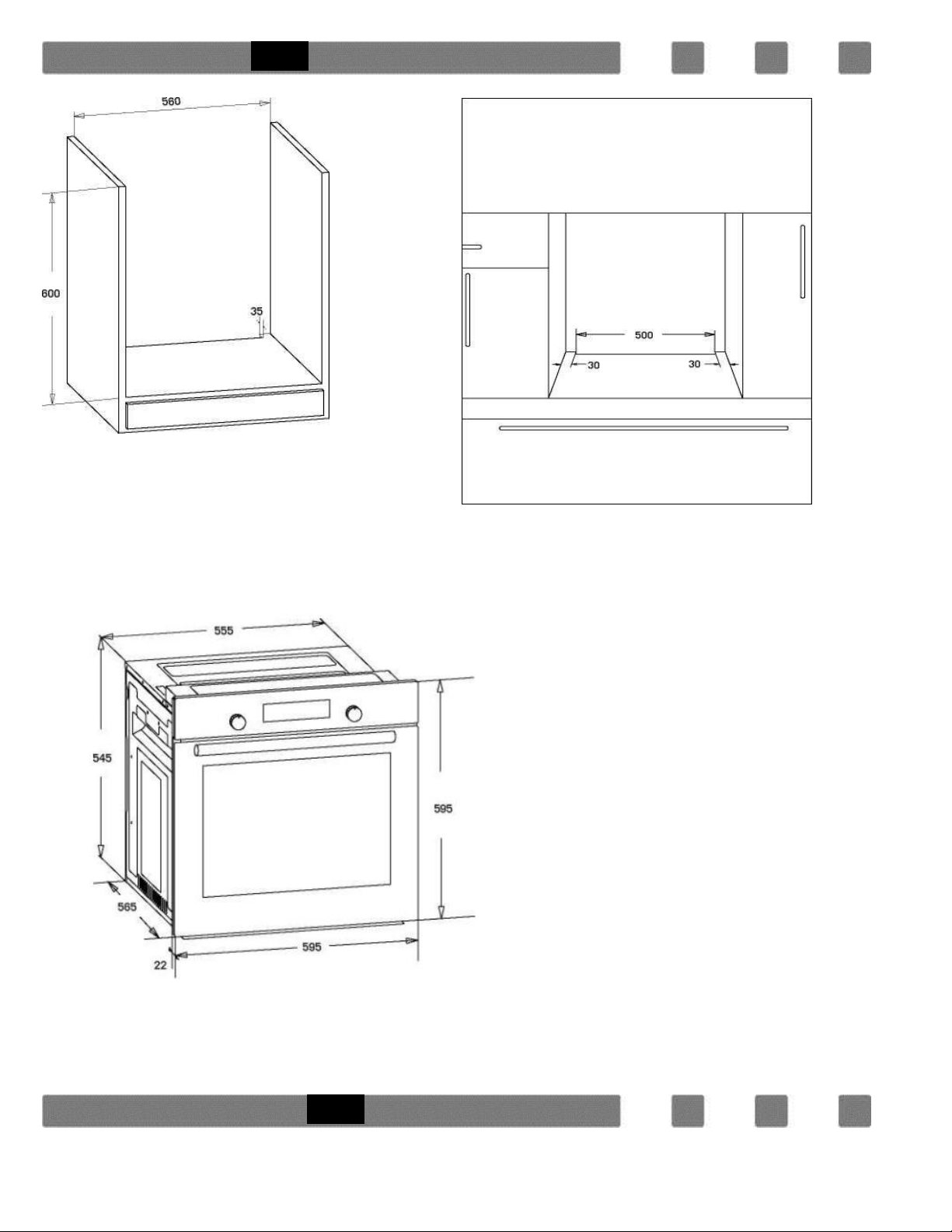

Compartimentul trebuie să aiba dimensiunile prevăzute în Figura 2.
In partea din spate a compartimentului, trebuie să existe un spațiu liber așa
cum este indicat în figură, pentru efectuarea ventilației necesare.
După montare, distanța dintre partea inferioară și superioară a blatului trebuie
sa fie cea indicată în Figura 5 cu "A". Este necesara pentru ventilație și nu
trebuie să fie acoperita.
Instalare într-un compartiment la inaltime
Compartimentul trebuie să aiba dimensiunile prevăzute în Figura 4.
Trebuie sa fie prevazut un spatiu liber in partea din spate a compartimentului,
si partile superioară și inferioară, cu dimensiunile indicate în figură, astfel încât
ventilația necesară sa poata fi efectuata.
Cerințe de instalare
Dimensiunile produsului sunt prezentate în Figura 3.
Suprafețele de mobilă pentru montaj și materialele de montaj care urmeaza a
fi utilizate trebuie sa reziste la un minimum de temperatură de 100°C.
Pentru ca produsul sa nu se rastoarne, compartimentul de montaj trebuie să
fie securizat, iar podeaua plană.
Podeaua compartimentului trebuie să aibă rezistența minimă pentru a suporta
o sarcină de 60 kg.
Amplasarea și securizarea cuptorului
Pozitionati cuptorul în compartiment cu ajutorul a două sau mai multe
persoane. Asigurați-vă că rama cuptorului și marginea frontală a mobilierului
se imbina uniform.
Page 10
Cablul de alimentare nu trebuie să fie asezat sub cuptor, strangulat între
cuptor și mobilier sau îndoit.

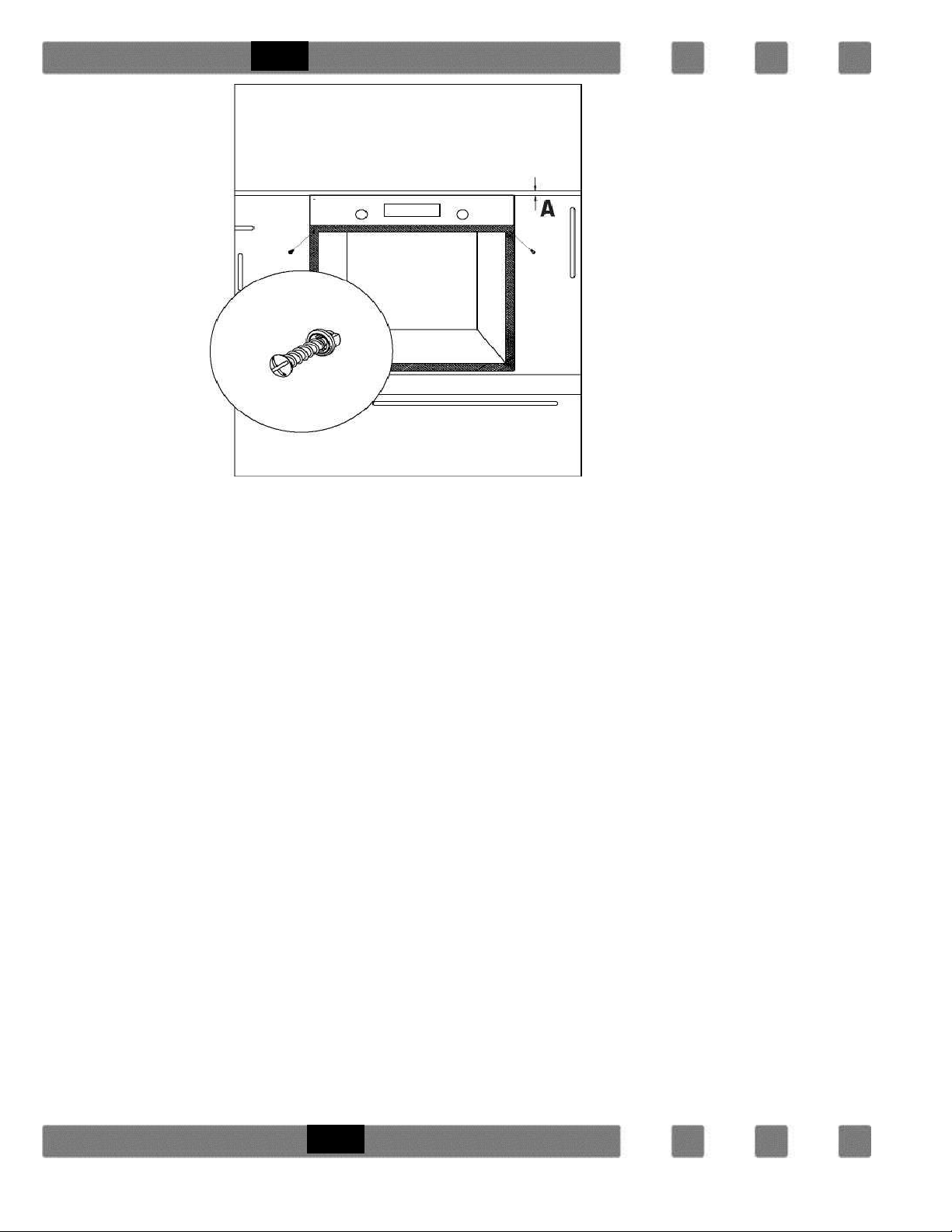

Fixati cuptorul in mobilier cu ajutorul șuruburilor furnizate împreună cu
produsul. Șuruburile trebuie să fie montate așa cum este prezentat în Figura 5,
prin trecerea acestora prin materialele plastice atașate de rama produsului.
Șuruburile nu trebuie să fie strânse mai mult decat este necesar. În caz
contrar, diblurile suruburilor se pot toci.
Verificati dacă cuptorul se mișcă după montare. Dacă cuptorul nu este montat
în conformitate cu instrucțiunile, există riscul de a se înclina pe parcursul
funcționării.
Conexiunea electrica
Locul de montare al produsului trebuie să dispuna de instalație electrică
corespunzătoare.
Tensiunea de rețea trebuie să fie compatibilă cu valorile furnizate pe eticheta
produsului.
Legarea produsului trebuie să fie realizata în conformitate cu cerințele electrice
locale și naționale.
Înainte de a începe montarea, deconectati alimentarea de la retea. Nu
conectați produsul la rețeaua electrica decat atunci când montarea acestuia a
fost finalizată.
Montare
Figura 2
Page 11
Figura 3
Page 12
Figura 4
Page 13
Figura 5
AVERTISMENTE IMPORTANTE
Conexiunea electrică și siguranta
Acest cuptor trebuie să fie instalat și conectat corect in pozitie, în conformitate
cu instrucțiunile producătorului, de către un service sau instalator autorizat.
Aparatul trebuie să fie instalat într-o incintă pentru cuptor care ofera
posibilitatea de ventilație intensa.
Legăturile electrice ale aparatului trebuie sa fie realizate doar prin prize cu
impamantare, în conformitate cu normele. In cazul în care nu există nicio priză
conformă cu sistemul de impamantare în locatia in care aparatul va fi plasat,
contactati un electrician autorizat. Compania producatoare nu este în nici un
caz raspunzatoare pentru daunele care rezultă din conectarea aparatului la
prize fără împământare.
Stecherul cuptorului trebuie să fie legat la pământ; asigurati-va că priza
ștecherului este impamantata. Priza trebuie să fie amplasata într-o locatie care
sa poata fi accesată după instalare.
Cuptorul dvs. a fost fabricat pentru 220-240 V 50/60 Hz. Sursa de alimentare
de curent alternativ este compatibila și necesită o siguranță de 16 Amp. În
cazul în care rețeaua dumneavoastra de alimentare este diferita de aceste
valori indicate, contactati un electrician sau un service autorizat.
Page 14
Atunci când este nevoie să înlocuiți siguranța electrică, asigurați-vă că
conexiunea electrică este realizata după cum urmează:
• Faza (la borna pozitiva) - cablul maro
• Cablul albastru la borna neutra
• Cablu galben-verde la terminalul de impamantare
Sigurantele de pe circuitul cuptorului trebuie să se afle într-un loc accesibil
pentru utilizatorul final, în timp ce cuptorul ramane in locatia sa.
Cablul de alimentare cu energie electrica nu trebuie să atingă părțile fierbinți
ale aparatului. În cazul în care cablul de alimentare este deteriorat, pentru a
preveni aparitia situatiilor periculoase, acesta trebuie să fie înlocuit de către
agentul de service sau personal la fel de competent, aceasta operatiune
nefiind acoperita de garantie

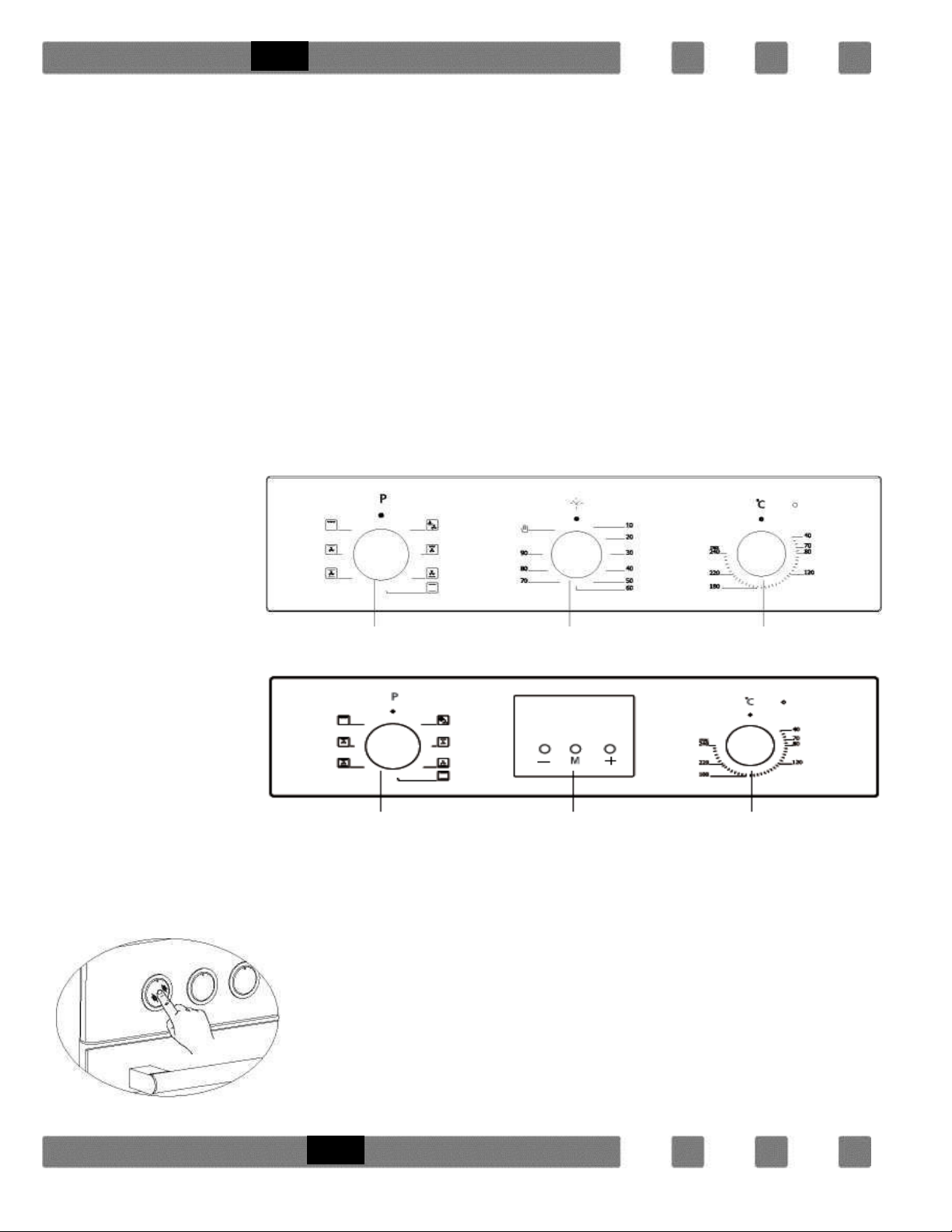

PANOUL DE CONTROL
Programator functii Programator mecanic (GN 82) Termostat
Programator functii Programator electronic(GN 86) Termostat
Pentru modelele cu buton pop-up, reglarea poate fi realizata doar atunci când
butonul este actionat.
Asigurați-vă că butonul este actionat prin
Figura 6
apăsarea acestuia, așa cum se indica în
figura din partea stângă.
Page 15
Puteți efectua reglajele necesare, prin rotirea catre
dreapta sau catre stânga, atunci când butonul nu este
retractat si seamana cu un buton obisnuit.
Butonul termostat: ajută la reglarea temperaturii la
care produsele alimentare vor fi gătite în cuptor. Puteți
regla temperatura dorită prin rotirea butonului, după ce
ati asezat alimentele în cuptor. Verificați si tabelul
referitor la temperaturile de preparare pentru diferite
alimente.
*Butonul programator mecanic: ajuta la reglarea
perioadei in care produsele alimentare vor fi gătite în
cuptor. Programatorul opreste rezistentele la expirarea
timpului fixat si vă avertizează printr-un apel sonor.
Verificați si tabelul referitor la timpul recomandat de
gatire.
Programatorul pentru functii: ajută la stabilirea
rezistentelor cu care alimentele asezate în cuptor vor fi
gătite. Tipurile de programare a rezistentelor aferente
acestui buton și funcțiile lor sunt prezentate mai jos.
Exista posibilitatea ca un anumit model să nu aibă toate
tipurile de sisteme de încălzire și, prin urmare, tipurile de
programe aferente acestor rezistente.
Figura 7
Figura 8
Figura 9
Figura 10
Page 16
Tipuri de programe
Rezistentele superioara si inferioara
Ventilator si lampa
Rezistenta inferioara si ventilator
Rezistentele superioara-inferioara si
ventilator
Rezistenta superioara si ventilator
Grill
Rezistenta grill mica si ventilator
Pentru ca dumneavoastra sa puteți găti alimente apetisante, gasiti mai jos
prezentarea tipurilor de programe de gatire ale aparatului și explicațiile
esentiale aferente.
Rezistentele superioara și inferioara: un program care poate fi utilizat
pentru prepararea produselor alimentare cum ar fi tort, pizza, biscuiți și
prajituri.
Rezistenta inferioara si ventilator: folosiți-l mai ales pentru gătitul
alimentelor cum ar fi tartele cu fructe.
Rezistenta superioara si ventilator: este folosit pentru încălzirea sau
prăjirea bucăților foarte mici de alimente.
Grill și ventilator: este potrivit pentru gătit alimentele de tip carne. Nu
omiteti să așezați pe un raft inferior în interiorul cuptorului, in timpul
prepararii, o tavă de gătit cu putina apa.
Ventilator și bec: Poate fi utilizat pentru a impiedica răcirea alimentelor
gătite.
Rezistentele superioara-inferioara si ventilator: programul este potrivit
pentru gatirea produselor alimentare cum ar fi prăjituri, checuri, lasagna. Este
recomandat si pentru gătitul preparatelor din carne.
Grill: Arzatorul de tip grill se utilizeaza pentru pregatirea produselor din carne
cum ar fi friptura, cârnații și peștele. În timp ce se gateste la grill, tava
continand apa trebuie să fie plasata în raftul inferior de separatie.
Page 17
Aliment
Functia de
Temperatura
Raftul
Timp de
Gatire
gatire (°C)
grilajului
de separatie
gatire (min.)
Prajitura
Static / Static+Ventilator
170-180
2-3
35-45
Tarta
Static / Static+Ventilator
170-180
2
25-30
Placinta
Static / Static+Ventilator
180-200
2
35-45
Produse de
patiserie
Static
180-190
2
20-25
Fursecuri
Static
170-180
2
20-25
Placinta cu mere
Static / Static+Ventilator
180-190
1
50-70
Pandispan
Static
200/150*
2
20-25
Pizza
Ventilator Static
180-200
3
20-30
Lasagna
Static
180-200
2-3
25-40
Bezea
Static
100
2
50
Pui la grill**
Grill+Ventilator
200-220
3
25-35
Peste la grill**
Grill+Ventilator
200-220
3
25-35
Friptura de vita**
Grill+Ventilator
Max
4
15-20
Chiftele la grill**
Grill+Ventilator
Max
4
20-25
RECOMANDARI PENTRU GATIT
In tabelul de mai jos, puteți găsi informații despre tipurile de produse
alimentare pe care le-am testat în laboratoarele noastre și carora le-am
identificat valorile de gătit. Timpii de preparare pot varia în funcție de
tensiunea din rețea, calitatea alimentului care urmează să fie gătit, cantitate și
temperatura. Este posibil ca prin utilizarea acestor valori sa se obtina feluri de
mancare care sa nu fie pe gustul dumneavoastra. Pentru a obține diferite
gusturi și rezultatele potrivite pentru preferintele dvs. puteti configura diferite
valori prin efectuarea de teste.
ATENȚIE: Inainte de a pune alimentele în interiorul acestuia, cuptorul trebuie
preîncălzit timp de 7-10 minute.
TABEL PENTRU PREPARARE ALIMENTE
* Nu preincalziti. Prima jumătate a timpului de gătire se recomanda a fi la 200°C, în timp
ce cealaltă jumătate, la 150°C.
** Alimentele trebuie să fie intoarse după prima jumătate a timpului de preparare.
Page 18
Indicarea starii de functionare a cuptorului
• Pornit: gateste sau este pregatit pentru gătit.
• Oprit: nu găteste.
Indicator al starii cronometrului
Pornit: alarma cronometrului este activa.
Intermitent: Mod de reglare al cronometrului, reglarea este posibilă cu
ajutorul butoanelor sau sau finalizarea sesiunii curente de avertizare.
Oprit: Cronometrul nu este activ.
Indicator Blocare acces copii
Pornit: Blocarea accesului copiilor este activă.
Oprit: Blocarea accesului copiilor este inactivă.
Indicator stare Gătire automată
Pornit: functie activă de gătire complet automata sau semi-automată.
Intermitent: gătirea automată este finalizata sau indicator al starii de
alimentare.
Oprit: functia de gătire automată nu este activă.
Tasta minus Tasta plus
Tasta reglare moment al zilei
SIMBOLURILE DE PE PANOUL DE AFISAJ
Page 19
Ceea ce permite alimentelor pe care le-ati pus în cuptor să fie gata pentru
servire, în orice moment doriți, este modulul electronic de temporizare.
Singurul lucru pe care trebuie să-l faceți este sa programati durata de
preparare al alimentelor și, de asemenea, momentul în care doriti ca mâncarea
să fie gata.
Este posibil si să utilizati un ceas cu alarma programat, independent de cuptor.
Situatia în care ceasul cu temporizator este înainte sau în urma nu reprezintă o
defecțiune. Ceasul cu temporizator al cuptorului poate fi înainte sau in urma în
funcție de frecvența rețelei, deoarece functioneaza in legatura directa cu
tensiunea de alimentare. Acest fapt nu reprezinta o defecțiune.
PORNIRE
La initierea alimentarii, cuptorul este inactiv si simbolurile moment al zilei și
clipesc. Ora din zi indicată nu este cea corectă, aceasta trebuind să fie reglata.
Pentru a activa cuptorul, apasati butonul și continuati reglarea momentului
zilei dupa cum este indicat mai jos.
REGLAREA OREI DIN ZI
Reglarea orei este posibilă doar atunci când nu este în curs de desfășurare
niciun program de gătit. Apăsați și simultan timp de 3 secunde pentru a
intra în modul de reglare și apoi simbolul punct între ore și minute, cifrele
începand să lumineze intermitent. Folosind fie sau ,reglați perioada
dorită.Durata maximă de reglare este 23 ore si 59 minute.
Modul de reglare va fi anulat apoi la 6 secunde după ultima apăsare a
butonului sau poate fi întrerupt imediat prin apăsarea butonului .
Observatie: Reglarea momentului zilei este activata si în primele 7 secunde
după pornire.
REGLAREA CRONOMETRULUI
Cu ajutorul acestei funcții, puteți regla durata exprimata in minute. După ce
timpul reglat s-a scurs, se va auzi un sunet de alarmă.
Apăsați butonul o dată pentru a intra în modul de reglare al cronometrului,
simbolul incepand să clipească pe ecran. Folosind fie sau ,reglați
durata dorită. Durata maximă reglabila este de 10 de ore. Modul de reglare va
fi anulat apoi la 6 secunde după ultima apăsare a butonului sau poate fi
întrerupt imediat prin apăsarea butonului .
Page 20
ANULAREA SONERIEI DE ALARMA
O dată ce durata reglata a cronometrului s-a scurs, alarma soneriei va începe
să sune, însoțita de simbolul intermitent pe ecran. Orice apăsare a
butoanelor va opri sunetul alarmei și indicatorul luminos.
Dacă nu se apasă nici un buton, sunetul alarmei se va opri automat după 5
minute, insa simbolul intermitent va continua sa lumineze intermitent.
GATIT SEMI-AUTOMAT
Acest program de gătit are drept scop initierea imediata a procesului de gatire,
pentru o durată specificată. După ce cuptorul este setat la funcția dorită și
temperatura este fixata prin intermediul butoanelor, efectuati urmatoarele:
1. Apăsați butonul de două ori si pe ecran se va aprinde intermitent simbolul
. Imediat dupa, pe ecran va aparea simbolul ce semnifica durata
gatitului.
2. Utilizand butoanele sau , reglați durata de gătit dorita.
3. După 6 secunde de la ultima apăsare a butonului sau prin apăsarea de două
ori a butonului , reglarea este finalizată. Simbolul va ramane constant pe
ecran, iar ecranul va afișa ora exacta a zilei.
GATIT COMPLET AUTOMAT
Acest program de gătit are drept scop efectuarea unui proces de gatire
amanat prin programarea momentului din zi in care alimentele trebuie să fie
gata. Cu alte cuvinte, cuptorul nu va începe să găteasca imediat, insa isi va
calcula automat momentul in care va incepe prepararea.
1. Efectuați pasii 1 și 2 ai gătitului semi-automat de mai sus. semnifica
finalizarea reglarii duratei gatitului.
2. Apăsați butonul inca o data si pe ecran se va aprinde intermitent simbolul
. Imediat dupa, pe ecran va fi afisata durata gatitului.
3. Utilizand butoanele sau , reglați sfârșitul dorit al perioadei de gatire.
Simbolul va dispărea, insa simbolul va lumina în continuare intermitent pe
ecran. Acest lucru indică faptul că este programat un proces de gatire
automata, dar gătitul nu a început încă.
4. După 6 secunde de la apăsarea ultimului buton sau prin apăsarea ,
reglarea va fi finalizată, iar ecranul va afișa ora exacta a zilei.
Page 21
FINALIZAREA PROCESULUI DE GATIRE AUTOMATA
După ce procesul de gatire automată a fost finalizat, simbolul va lumina
intermitent pe ecran și alarma va suna. Apasarea oricarui buton va opri
sunetul alarmei, insa simbolul intermitent va continua sa lumineze intermitent
până când apasati butonul . Daca nu o opriti, alarma va suna timp de 7
minute.
CADERILE DE TENSIUNE
După orice întrerupere a alimentarii de la rețea, la realimentare cuptorul va
ramane inactiv, din motive de siguranță. După pornire, cifrele corespunzatoare
orei din zi și simbolul vor lumina intermitent, ora trebuind sa fie reglata. (A
se vedea: sectiunea referitoare la pornire)
Observatie: Cand simbolul lumineaza intermitent, inseamna că, cuptorul este inactiv
și trebuie să se intre în modul manual.
BLOCARE ACCES COPII
Această funcție are drept scop impiedicarea oricarei modificari neautorizate a
setărilor cronometrului. Funcția va fi activă timp de 30 de secunde după ultima
apăsare de buton. Va apărea simbolul . Pentru a-l dezactiva, apăsați
butonul timp de 3 secunde. Simbolul va dispărea.
OPTIUNI DE PROGRAMARE
Ton alarmă:
Prin apăsarea și menținerea apăsată a butonului timp de 3 secunde, se va
genera tonul actual al soneriei. Prin apăsarea butoanelor si , puteți
parcurge 3 tonuri de sonerie disponibile. Ultimul ton de sonerie auzit va fi
înregistrat automat ca ton selectat. Reglarea este finalizata după 6 secunde de
la ultima apăsare a butonului sau prin apăsarea .
Reglare luminozitate:
Apăsarea și menținerea apăsată a butonului timp de 3 secunde, va avea ca
rezultat indicarea gradului actual de luminozitate. Prin apăsarea butoanelor
si , puteți parcurge 8 nivele de luminozitate disponibile. Ultimul nivel de
luminozitate vazut va fi înregistrat automat ca nivel selectat. Reglarea este
finalizata după 6 secunde de la ultima apăsare a butonului sau prin apăsarea
.
Observatie: Reglarile implicite sunt cele mai inalte.
Observatie: Opțiunile programabile sunt permanente, continutul acestora nefiind pierdut
dupa producerea unei pene de curent.
Page 22
UTILIZAREA CUPTORULUI
Prima utilizare a cuptorului
In continuare, sunt enumerate lucrurile pe care trebuie să le faceți la prima
utilizare a cuptorului, după efectuarea conexiunilor necesare conform
instrucțiunilor:
1. Îndepărtați etichetele sau accesoriile atașate în interiorul cuptorului. În
cazul în care există, indepartati folia de protecție de pe partea frontală a
aparatului.
2. Îndepărtați praful si resturile de ambalaj prin ștergerea interiorului
cuptorului cu o cârpă umedă. Interiorul cuptorului trebuie să fie gol. Conectați
cablul aparatului la priza electrică.
3. Fixati butonul termostatului la temperatura cea mai ridicată (240 Max.°C) și
lasati cuptorul sa functioneze timp de 30 de minute, cu ușa închisă. Intre timp,
este posibil să apară putin fum sau miros, insa acest lucru este normal.
4. După ce acesta se raceste, stergeți interiorul cuptorului cu apă calduta si
detergent, iar apoi uscati-l cu o cârpă curată. Acum cuptorul dumneavoastra
este gata pentru utilizare.
Utilizarea normală a cuptorului
1. Pentru a începe procesul de gatire, reglați butonul termostatului și
temperatura la care doriți să gatiti alimentele.
2. Puteți fixa timpul de gătire dupa dorinta, cu ajutorul programatorului
mecanic pentru modelul GN 82. Temporizatorul va scoate de sub tensiune
rezistentele atunci când timpul a expirat și va va alerta prin sunetul soneriei.
3. Temporizatorul opreste rezistentele și furnizează semnal acustic atunci când
timpul de gătit expiră, în conformitate cu informațiile introduse în cazul
modelelor cu programator electronic (modelele GN 86).
4. Sistemul de răcire al aparatului va continua să funcționeze si după ce
prepararea este finalizată. In acest caz, nu intrerupeti alimentarea cu energie
electrica a aparatului care este necesara pentru racirea acestuia. Sistemul se
va opri după ce procesul de răcire este finalizat.
Page 23
Este important să-l amplasati corect în
rafturile metalice. Nu lăsați grilajul
lateral sa se sprijine de peretele din
spate al cuptorului. Pozițiile rafturilor
sunt afișate in lateral.
Figura 12
Figura 13
Pozitiile grilajelor laterale
Raftul 4
Raftul 3
Raftul 2
Raftul 1
Figura 11
Inlocuirea becului cuptorului
ATENȚIE: Pentru a evita electrocutarea, înainte de a schimba lampa,
asigurați-vă că circuitul aparatului este deschis. (circuit deschis înseamnă că
alimentarea este oprita). Mai întâi, deconectați alimentarea aparatului și
asigurați-vă că aparatul este rece.
Indepartati protecția din sticla prin rotire, așa cum este indicat în figura din
partea stângă. Dacă aveți dificultăți la operatiunea de rotire, folosirea
mănușilor de plastic vă va fi de ajutor.
Apoi scoateți lampa prin desurubare si instalați noua lampă cu aceleași
specificații. Reinstalati protecția din sticlă, conectați cablul de alimentare al
aparatului la priza electrică și finalizati înlocuirea. Acum cuptorul
dumneavoastra este gata pentru utilizare.
Asamblarea lampii (Tip G9): Asamblarea lampii (Tip E14):
Page 24
Curatarea si montarea ușii cuptorului
Figura 14.1
Deschideti complet usa
prin tragerea usii
cuptorului spre
dumneavoastra. Efectuati
apoi operatiunea de
deblocare prin tragerea
sistemului de blocare al
balamalei in sus cu
ajutorul unei surubelnite,
dupa cum este indicat in
Figura 14.1
Figura 15.2
Pentru o indepartare
usoara a usii cuptorului
atunci cand ajunge
foarte aproape de
pozitia inchis, tineti de
laterale cu ambele maini
ca in
Figura 15.2 si trageti in
sus.
Figura 14.2
Fixati sistemul de blocare
al balamalei in cel mai larg
unghi
ca în Figura 14.2
Reglati ambele balamale
pentru a fixa usa
cuptorului la cuptor in
aceeasi pozitie.
Figura 15.1
Dupa aceea, inchideti
usa deschisa a
cuptorului astfel incat sa
se afle in pozitie de
contact cu sistemul de
blocare al balamalei ca
in
Figura 15.1
Figura 14
Figura 15
facute pentru demontare.
Pentru a reinstala ușa cuptorului, efectuati in mod invers operatiunile
Page 25
ACCESORII
Tava (2 buc.)
Se folosesc pentru produsele de patiserie (fursecuri,
biscuiți, etc.), alimentele congelate.
Gratar metalic
Folosit pentru rumenire sau introducerea produselor
alimentare care urmează să fie coapte, rumenite sau
decongelate în raftul dorit.
Gratar interior al tavii
Pe gratarul metalic sunt asezate alimentele care in
mod obisnuit se lipesc în timp ce sunt gătite, cum ar fi
friptura. Astfel, contactul alimentelor cu tava și lipirea
sunt impiedicate.
Grilaj lateral
In timp ce gătiți, puteți aseza o tava adâncă și o tava
obisnuita pe rafturile inferioare și superioare ale
grilajelor laterale.
Page 26
Figura 16
Figura 17
Figura 18
Întreținere și curățare
1. Scoateți stecherul cablului de alimentare din priza electrică.
2. Nu curățați părțile interioare, panoul, tăvile și celelalte elemente ale
produsului cu instrumente dure, cum ar fi periile, buretii din sarma sau
cuțitele.
Nu utilizați materiale abrazive, care produc zgarieturi sau detergent.
3. Stergeti elementele de interior ale produsului cu o cârpă și săpun, clatiti,
apoi uscați bine cu o cârpă moale.
4. Suprafețele de sticlă se curăță cu materiale speciale de curățare pentru
sticla.
5. Nu curățați produsul cu produse de curățare pe baza de aburi.
6. In timp ce curățati produsul, nu folosiți niciodată materiale inflamabile cum
ar fi acizii, diluantii sau benzina.
7. Nu spălați niciun element al aparatului în mașina de spălat vase.
8. Pentru murdărie și pete, folosiți stearat de potasiu (un săpun moale).
Puteti să efectuați curățarea cu o cârpă cu textură moale, pentru a nu zgâria
suprafețele, în conformitate cu figurile de mai jos.
Curatarea elementelor din sticla
Ridicati prin apăsarea pe dispozitivele de blocare din plastic aflate pe partile
stângă și dreaptă, așa cum se arată în Figura 16 și trăgând profilul către
dumneavoastră ca în Figura 17. După ce profilul este îndepărtat așa cum se
arată în figura 18, panoul de sticla este eliberat. Scoateți geamul, tragand spre
dumneavoastra cu atenție. Geamul exterior este fixat la profilul ușii cuptorului.
Aveți posibilitatea să efectuați cu ușurință o curățare a geamurilor, după ce
acestea sunt eliberate. După ce activitatile de curatare si întreținere sunt
finalizate, puteti fixa geamurile inapoi efectuand aceleasi operatii insa in sens
invers. Asigurați-vă că profilul este așezat corect pe pozitie.
Page 27
Aruncați ambalajul într-o manieră ecologica.
Acest aparat este etichetat în conformitate cu
Directiva Europeana 2012/19/UE în ceea ce privește aparatele
electronice și electrice uzate (deșeuri de echipamente electrice
și electronice - DEEE). Liniile directoare ale regulamentului
determină cadrul de lucru pentru returnarea și reciclarea
aparatelor uzate, după caz, pe întreg teritoriul UE.
Localizarea si rezolvarea problemelor
Inainte de a apela serviciul tehnic, puteți rezolva problemele cu care va
confruntati in ceea ce priveste produsul, prin verificarea următoarelor aspecte.
În cazul în care cuptorul nu functioneaza;
• Verificați dacă cablul electric al cuptorului este conectat la priza.
• Verificați, în condiții de siguranță, daca există tensiune în rețea.
• Verificați siguranțele.
• Verificați dacă cablul electric al cuptorului este deteriorat.
Eliminare ecologica
Informații referitoare la ambalaj
Materialele din care este alcatuit ambalajul produsului sunt fabricate din
materiale reciclabile, în conformitate cu Reglementările noastre Naționale
referitoare la Mediu.
Nu aruncați ambalajul împreună cu deșeurile menajere sau de altă natură.
Predati-le la punctele de colectare ambalaje desemnate de către autoritățile
locale.
Loading...
