Fram FFSC-S90MLITGCF-RBK User guide

Aragaz mixt

FFSC-S90MLITGCF-RBK

5 Arzatoare Gaz, Cuptor electric, 90x60 cm,

Duze GPL incluse

1

Înainte de a utiliza acest aparat, citiți cu atenție manualul de instrucțiuni. Păstrați manualul pentru
consultări ulterioare.

Acest manual este conceput pentru a vă oferi toate instrucțiunile necesare referitoare la instalarea, utilizarea
și întreținerea aparatului. Pentru utilizarea corectă și în siguranță a aparatului, vă rugam să citiți cu atenție
acest manual de instrucțiuni înainte de instalare și utilizare.

➔ Aragaz mixt
➔ Manual de utilizare
➔ Certificat de garanție

Instrucțiuni privind siguranța

• Citiți cu atenție toate instrucțiunile înainte de utilizarea aparatului și păstrați-le la îndemână pentru
consultări ulterioare.

• Prezentul manual a fost conceput pentru mai multe modele. Prin urmare este posibil ca aparatul
dumneavoastră să nu aibă unele dintre funcțiile descrise în manual. Din acest motiv, este important să
acordați o atenție deosebită ilustrațiilor în timp ce parcurgeți manualul de utilizare.

Vă mulțumim pentru achiziționarea acestui produs F R A M !

1. INTRODUCERE

2. CONȚINUTUL PACHETULUI DUMNEAVOASTRĂ

3. MĂSURI DE PRECAUȚIE

2

Avertismente generale privind siguranța

• Aparatul poate fi utilizat de către copii cu vârste începând de la 8 ani și de către persoane cu capacități
fizice, senzoriale sau mentale reduse, cu lipsă de experiență sau cunoștințe, numai dacă acestea sunt
supravegheate sau instruite în ceea ce privește utilizarea în siguranță a aparatului și dacă înțeleg pericolele
pe care le implică utilizarea. Copiii nu au voie să se joace cu aparatul. Curățarea și întreținerea nu trebuie
efectuate de către copii nesupravegheați.

AVERTISMENT: Aparatul și zonele accesibile ale acestuia se pot încinge pe parcursul folosirii. Evitați
atingerea zonelor care se încing. Nu lăsați copiii cu vârste sub 8 ani în preajma aparatului decât dacă aceștia
sunt supravegheați neîntrerupt.

AVERTISMENT: Utilizarea grăsimii sau uleiului în timpul gătirii poate fi periculoasă și poate provoca
incendiu. NU încercați să stingeți focul cu apă, ci opriți aparatul și acoperiți flacăra cu un capac sau cu o
pătură rezistentă la foc.

ATENȚIE: Procesul de preparare trebuie supravegheat. Procesele de preparare cu durate scurte trebuie

supravegheate permanent.
AVERTISMENT: Pericol de incendiu: Nu depozitați obiecte pe suprafețele destinate gătitului.

• Aparatul nu este destinat utilizării prin intermediul unui temporizator extern sau printr-un sistem de
comandă de la distanță.

• Pentru curățarea aparatului, nu utilizați dispozitive de curățare cu aburi.

• Aparatul este fabricat în conformitate cu toate standardele și reglementările locale și internaționale

în vigoare.

• Lucrările de întreținere și reparațiile trebuie efectuate numai de către tehnicieni de service autorizați.
Lucrările de instalare și reparațiile efectuate de către tehnicieni neautorizați pot genera pericole. Nu
modificați aparatul în niciun fel. Utilizarea unor protecții necorespunzătoare pentru plită poate cauza

accidente.

• Înainte de a conecta aparatul la conducta de gaze și la sursa de alimentare cu energie electrică,
asigurați-vă că tipul gazelor și presiunea acestora, precum și tensiunea și frecvența sursei de alimentare cu
energie electrică sunt potrivite pentru aparatul dumneavoastră. Caracteristicile acestui aparat sunt
menționate pe eticheta cu date tehnice.

ATENȚIE: Acest aparat este conceput numai pentru prepararea alimentelor și este destinat exclusiv

uzului casnic. Acesta nu trebuie utilizat în niciun alt scop, cum ar fi în medii necasnice, comerciale sau
pentru încălzirea încăperilor.

• Acest aparat nu este conectat la un dispozitiv de ventilare. Acesta trebuie instalat și conectat în
conformitate cu reglementările în vigoare privind instalarea. Trebuie acordată atenție deosebită cerințelor

relevante cu privire la ventilare.

• Dacă arzătorul cuptorului nu se aprinde după 15 secunde de acționare a aprinzătorului, opriți
utilizarea dispozitivului și deschideți ușa cuptorului. Așteptați cel puțin 1 minut înainte de a încerca din nou

să aprindeți arzătorul.

• Aceste instrucțiuni sunt valabile numai dacă pe aparat apare simbolul de țară corect. Dacă simbolul
nu apare pe aparat, consultați instrucțiunile tehnice care descriu modalitatea în care aparatul trebuie
modificat în vederea îndeplinirii condițiilor de utilizare.

• Verificați cablul de alimentare, pentru a vă asigura că acesta nu a fost prins sau deteriorat în timpul
instalării. Pentru evitarea pericolelor, în cazul în care cablul de alimentare este deteriorat, acesta trebuie
înlocuit de către producător, de către agentul său de service sau de persoane cu o calificare similară.

3

Avertismente privind instalarea

• Nu utilizați aparatul înainte de instalarea completă a acestuia.

• Aparatul trebuie să fie instalat de către un tehnician calificat. Producătorul nu este responsabil
pentru nicio deteriorare care ar putea fi cauzată de poziționarea și instalarea necorespunzătoare de către

persoane necalificate.

• Atunci când despachetați aparatul, asigurați-vă că acesta nu a fost deteriorat în timpul transportului.
În cazul unui defect, nu utilizați aparatul și contactați imediat un reparator calificat. Materialele folosite
pentru ambalare (nailon, capse, polistiren etc.) pot fi dăunătoare pentru copii și trebuie strânse și îndepărtate

imediat.

• Aparatul trebuie protejat împotriva intemperiilor. Nu expuneți aparatul la soare, ploaie, zăpadă, praf
sau umiditate excesivă.

• Materialele din jurul aparatului (cum ar fi, de exemplu, dulapurile) trebuie să reziste la o temperatură
de cel puțin 100 °C.

• Pentru evitarea supraîncălzirii, aparatul nu trebuie să fie instalat în spatele unei uși decorative.
În timpul utilizării

• Nu puneți materiale inflamabile în aparat sau în apropierea acestuia atunci când este în funcțiune.

• Nu lăsați aparatul nesupravegheat atunci când gătiți cu uleiuri solide sau lichide. Acestea se pot
aprinde în condiții de încălzire extremă. Nu turnați niciodată apă pe flăcările cauzate de ulei, ci opriți aparatul
și acoperiți vasul de preparare cu capacul acestuia sau cu o pătură ignifugă.

• Poziționați vasele de preparare în partea centrală a zonei de preparare și rotiți mânerele spre o
poziție sigură, pentru ca acestea să nu fie lovite.

• Dacă urmează să nu utilizați produsul pentru o perioadă îndelungată, opriți aparatul de la
comutatorul de comandă principal. Închideți robinetul de gaz în caz de neutilizare a aparatului.

• Asigurați-vă că butoanele de control se află la poziția „0” (oprit) atunci când nu utilizați aparatul.
ATENȚIE: În timpul utilizării unui aparat de gătit cu gaz, în încăpere sunt generate umiditate, căldură și

produse de ardere. Asigurați-vă că bucătăria este bine aerisită, mai ales în timpul utilizării aparatului.
Mențineți deschise orificiile de aerisire naturală sau instalați un dispozitiv de aerisire mecanică (hotă).

• Utilizarea intensă și îndelungată a aparatului poate necesita o aerisire suplimentară, cum ar fi, de
exemplu, deschiderea unei ferestre, sau o aerisire mai eficientă, cum ar fi, de exemplu, pornirea și creșterea
nivelului de aerisire mecanică, acolo unde aceasta este disponibilă.

În timpul curățării și întreținerii

• Înainte de efectuarea oricăror operații de curățare și întreținere, asigurați-vă că aparatul este
deconectat de la sursa de alimentare.

• Nu scoateți butoanele de comandă atunci când doriți să curățați panoul de comandă.

• Pentru a menține eficiența și siguranța aparatului, vă recomandăm să utilizați numai piese de schimb
originale și să contactați service-ul nostru autorizat atunci când este necesar.

Acest aparat a fost conceput numai pentru gătitul casnic. Orice altă utilizare (cum ar fi, de exemplu,
încălzirea unei încăperi) este necorespunzătoare și periculoasă.

Siguranța electrică

• Conectați aparatul la o priză cu împământare, protejată de o siguranță corespunzătoare valorilor
specificate în tabelul cu specificații tehnice.

4

• Solicitați unui electrician autorizat montarea instalației de împământare. Societatea noastră nu este
responsabilă pentru daunele apărute ca urmare a utilizării produsului fără o împământare instalată conform
reglementărilor locale.

• Cablul de alimentare (cablul prevăzut cu ștecăr) nu trebuie să intre în contact cu componentele
fierbinți ale aparatului.

• Pentru evitarea pericolelor, în cazul în care cablul de alimentare (cablul prevăzut cu ștecăr) prezintă
deteriorări, acesta trebuie înlocuit de către producător, de către reprezentantul acestuia sau de către

persoane calificate.

• Nu spălați produsul pulverizând sau turnând apă pe acesta! Pericol de electrocutare!

AVERTISMENT: Pentru evitarea pericolului de electrocutare, asigurați-vă că circuitul aparatului nu este
parcurs de electricitate înainte de schimbarea becului.

AVERTISMENT: Întrerupeți toate conexiunile circuitului de alimentare înainte de a accesa bornele.

AVERTISMENT: Pentru evitarea pericolului de electrocutare, opriți aparatul în cazul în care suprafața
acestuia prezintă fisuri.

• Nu utilizați cabluri sau prelungitoare tăiate sau deteriorate. Utilizați numai cablul de alimentare

original.

• Asigurați-vă că nu sunt prezente lichide sau umezeală în priza de alimentare la care ștecărul
aparatului este conectat.

• Și suprafața posterioară a cuptorului se încălzește atunci când cuptorul este în funcțiune. Conexiunile
electrice nu trebuie să atingă suprafața posterioară, în caz contrar, conexiunile pot suferi deteriorări.

• Nu prindeți cablurile de conectare în ușa cuptorului și nu le poziționați peste suprafețe fierbinți.
Topirea cablului poate provoca un scurtcircuit sau chiar un incendiu.

• Deconectați cablul cuptorului de la sursa de alimentare în timpul lucrărilor de instalare, întreținere,
curățare și depanare.

• Pentru evitarea situațiilor periculoase, în cazul în care cablul de alimentare prezintă deteriorări,
acesta trebuie înlocuit de către producător, de către un service autorizat sau de către orice alt personal cu
același nivel de calificare.

• Pentru evitarea producerii scânteilor, asigurați-vă că ștecărul este bine introdus în priza de perete.

• Pericol de electrocutare! În timpul operațiilor de curățare a aparatului, nu utilizați aparate de curățat

cu aburi.

• Pentru instalare, este necesar un întrerupător care să poată deconecta complet sursa de alimentare.

Deconectarea de la sursa de alimentare trebuie realizată cu un întrerupător sau cu o siguranță încorporată,
instalată într-o sursă de alimentare permanentă în conformitate cu reglementările privind instalațiile

electrice.

• Aparatul este prevăzut cu un cablu tip „Y”.

• Conexiunile permanente trebuie conectate la o sursă de alimentare care să permită deconectarea

completă. Pentru dispozitivele cu clasa de supratensiune sub III, un dispozitiv de deconectare trebuie
conectat la o sursă de alimentare permanentă conform reglementărilor privind instalațiile electrice.

Siguranța conectării la sursa de gaze

1. Acest aparat nu este racordat la un echipament de evacuare a produselor de ardere. Acest aparat

trebuie să fie racordat și instalat în conformitate cu reglementările în vigoare privind instalarea. Condițiile
referitoare la ventilație trebuie luate în considerare.

2. În timpul utilizării unui aparat de gătit cu gaz, în încăpere sunt generate umiditate, căldură și produse
de ardere. În primul rând, asigurați-vă că bucătăria este bine aerisită atunci când utilizați aparatul și mențineți
orificiile de ventilație naturală deschise sau instalați un echipament de ventilație mecanică.

5

3. După o utilizare intensă și îndelungată a aparatului, poate fi necesară o ventilație suplimentară. De

exemplu, deschideți o fereastră sau reglați echipamentul de ventilație mecanică (dacă este disponibil), astfel
încât acesta să funcționeze la o viteză mai ridicată.

4. Acest aparat trebuie utilizat numai în spații bine aerisite, în conformitate cu reglementările în vigoare.
Vă rugăm să citiți manualul înainte de instalarea sau utilizarea acestui produs.

5. Înainte de a poziționa aparatul, asigurați-vă că specificațiile rețelei locale de distribuție (tipul de gaz
și presiunea gazului) corespund cerințelor care se impun în vederea funcționării aparatului.

6. Mecanismul de aprindere nu poate funcționa mai mult de 15 secunde. Dacă arzătorul nu este aprins

după 15 secunde, opriți mecanismul de aprindere și așteptați cel puțin un minut înainte de a încerca din nou
să aprindeți arzătorul.

7. Toate operațiile asupra instalației de gaz trebuie efectuate de către persoane autorizate și calificate.

8. Acest aparat este reglat pentru funcționare cu gaze naturale (GN). Dacă doriți să utilizați produsul cu

un alt tip de gaz, solicitați asistență din partea unui service autorizat în vederea efectuării modificărilor

necesare.

9. Pentru o funcționare corespunzătoare a aparatului, hota, conducta de gaz și clema trebuie înlocuite
periodic în conformitate cu recomandările producătorului și atunci când este necesar.

10. Gazul trebuie să aibă o ardere corespunzătoare. Arderea corespunzătoare a gazului poate fi

identificată după flacăra albastră fără întreruperi. Dacă gazul nu este ars corespunzător, se poate genera
monoxid de carbon (CO). Monoxidul de carbon este un gaz incolor, inodor și foarte toxic, putând provoca
decesul chiar și în cantități mici.

11. Adresați-vă furnizorilor locali de gaze pentru întrebări privind numerele de telefon pentru situații de
urgență legate de gaze și măsurile care trebuie luate în cazul în care se detectează miros de gaze.

Măsuri în cazul detectării mirosului de gaze

1. Nu utilizați surse de flacără deschisă și nu fumați.

2. Nu acționați întrerupătoare electrice (întrerupătorul de lumină, soneria de la ușă etc.)

3. Nu utilizați telefoane fixe sau mobile.

4. Deschideți ușile și ferestrele.

5. Închideți toate robinetele aparatelor care folosesc gaz și ale contoarelor de gaz.

6. Verificați toate furtunurile și racordurile acestora, pentru a vă asigura că nu prezintă scăpări de gaz. Dacă
simțiți în continuare miros de gaz, ieșiți din locuință și avertizați-vă vecinii.

7. Sunați la pompieri de la un telefon din afara locuinței.

8. Intrați în locuință numai după ce autoritățile stabilesc că nu există pericole.

Utilizare prevăzută

1. Acest produs este destinat uzului casnic. Utilizarea aparatului în scopuri comerciale nu este permisă.

2. Aparatul poate fi utilizat numai pentru prepararea alimentelor. Acesta nu trebuie utilizat în alte scopuri,

cum ar fi, de exemplu, încălzirea unei încăperi.

3. Acest aparat nu trebuie utilizat pentru încălzirea alimentelor sub grill, pentru încălzirea locuinței sau
uscarea hainelor sau a prosoapelor pe mânerul ușii cuptorului.

4. Producătorul nu își asumă nicio răspundere pentru deteriorările apărute ca urmare a utilizării
necorespunzătoare sau a manevrării greșite.

5. Cuptorul poate fi utilizat pentru decongelarea, coacerea, prăjirea și frigerea produselor alimentare.

6. Durata de exploatare a produsului pe care l-ați achiziționat este de 10 ani. Aceasta este perioada pe

parcursul căreia piesele de schimb necesare pentru funcționarea acestui produs sunt furnizate de
producător.

6

1. Acest aragaz funcționează cu o siguranță de 16 sau 32 de amperi, în funcție de puterea aparatului. Dacă

este necesar, se recomandă instalarea de către un electrician calificat.

2. Aparatul este proiectat să funcționeze conectat la o sursă de alimentare de 220-240 V AC/380-415 V AC

50/60Hz. În cazul în care valorile sursei de alimentare diferă de cele specificate, contactați serviciul de
asistență tehnică.

3. Conectarea aparatului la sursa de alimentare cu energie electrică trebuie realizată numai prin prize

prevăzute cu sistem de legare la pământ instalat în conformitate cu reglementările aplicabile. Dacă în
locul în care aparatul urmează să fie instalat nu există prize prevăzute cu sistem de legare la pământ,
contactați imediat un electrician calificat. Producătorul nu poartă răspunderea pentru deteriorările
cauzate de conectarea aparatului la prize fără împământare. În cazul în care capetele cablului conexiunii
electrice sunt deschise, în funcție de tipul aparatului, instalați un comutator adecvat prin care toate
capetele să poată fi deconectate în cazul în care se efectuează conectarea/deconectarea la/de la rețeaua
de alimentare cu energie electrică.

4. Pentru evitarea pericolelor, în cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit

de către un service autorizat sau de către electricieni calificați.

5. Cablul electric nu trebuie să atingă componentele fierbinți ale aparatului.

6. Vă rugăm să utilizați aparatul într-un mediu uscat.

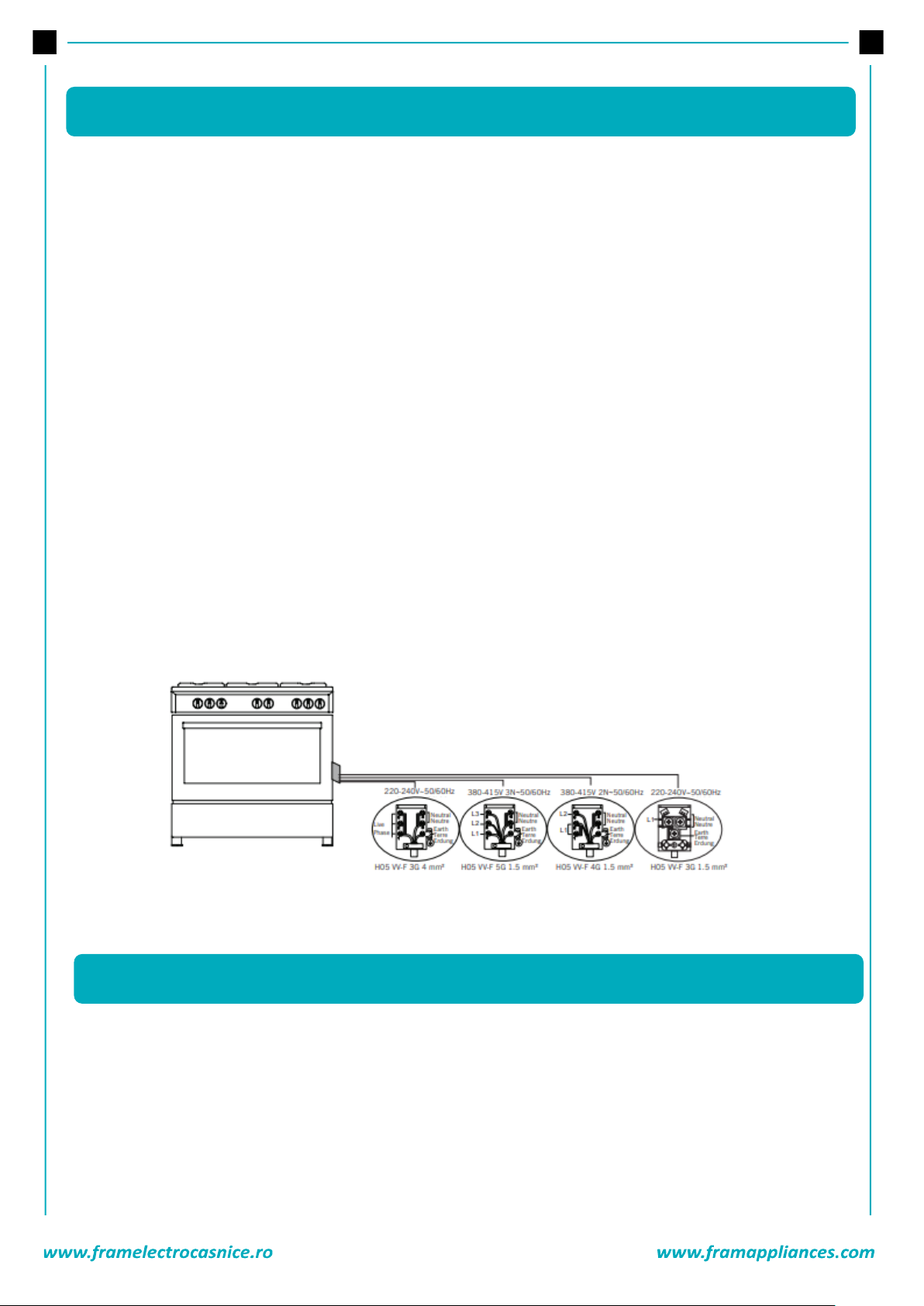

Schema de conexiuni electrice

AVERTISMENT: Înainte de începerea oricăror lucrări la instalația de gaz, opriți alimentarea cu gaz. Pericol de

explozie!
Vă rugăm să utilizați aparatul într-un mediu uscat.

1. Montați clema pe furtun. Împingeți un capăt al furtunului până când acesta ajunge la capătul țevii.

2. Pentru controlul etanșeității, asigurați-vă că butoanele de pe panoul de comandă sunt închise și că butelia

de gaz este deschisă. Aplicați un amestec de apă și săpun pe racord. Dacă există scurgeri de gaz, soluția va
produce bule.

3. Aparatul trebuie utilizat numai în încăperi bine aerisite și așezat pe o suprafață orizontală.

5. RACORDAREA LA SISTEMUL DE ALIMENTARE CU GAZE

4. CONEXIUNEA ELECTRICĂ

7

4. Verificați din nou racordul la gaze.

5. Atunci când poziționați aragazul, asigurați-vă că acesta este la același nivel cu blatul. Daca este nevoie,

aduceți-l la nivel prin reglarea picioarelor.

6. Nu lăsați furtunul de gaz și cablul electric să intre în contact cu zonele fierbinți ale aparatului, în special cu
partea din spate. Nu deplasați aparatul atât timp cât este racordat la țeava de gaze. Forțarea furtunului poate
duce la slăbirea acestuia, putând apărea scăpări de gaze.

7. Vă rugăm să utilizați un furtun flexibil pentru racordarea la sursa de gaz.

Racordarea la GPL

Pentru conectarea la sursa de GPL (la butelie), fixați colierul metalic pe furtunul care iese din butelia de GPL.
Fixați un capăt al furtunului în racordul din partea din spate a aparatului, împingând în acesta. Pentru
conectarea cu ușurință a furtunului, încălziți-l în apă clocotită. Apoi deplasați colierul către capătul furtunului
și strângeți-l cu o șurubelniță. Garnitura și racordul pentru realizarea conectării sunt indicate în imaginea de

mai jos.

NOTĂ: Racordarea la butelia de GPL trebuie realizată prin intermediul unui regulator de presiune reglat la o
presiune de 300 mm coloană de apă.

Instrucțiuni privind racordarea la sistemul de alimentare cu gaze:

AVERTISMENT: Conectarea la rețeaua de gaze naturale trebuie efectuată de către personal calificat.

Pentru conectarea la conducta de gaze naturale, puneți garnitura în piulița de la capătul furtunului de racord
pentru gaze naturale. Pentru a conecta furtunul la conducta principală de gaz, strângeți piulița. Finalizați
conectarea prin efectuarea unei verificări în vederea detectării scăpărilor de gaze.

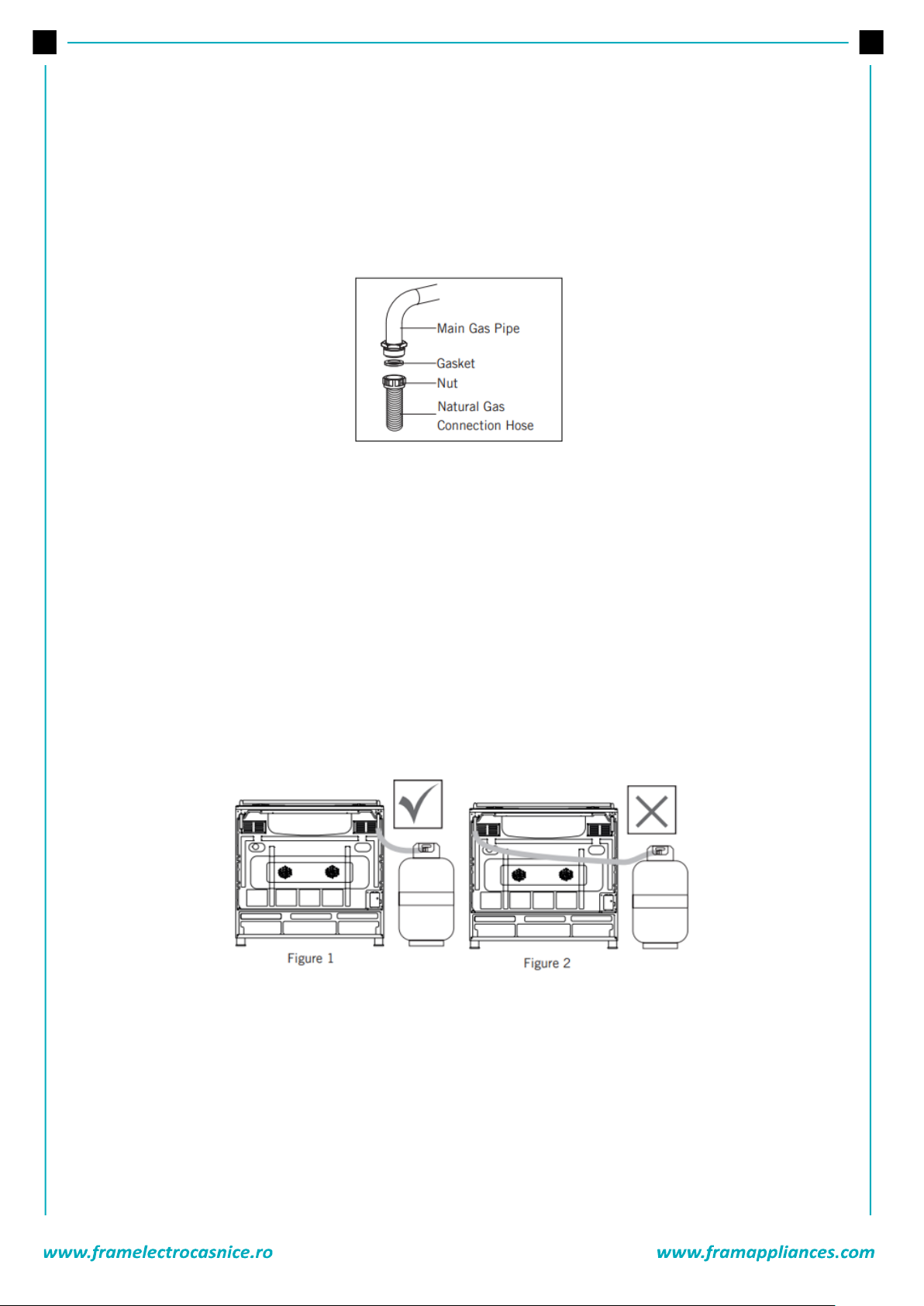

Dispunerea furtunului de gaz

Conectați aparatul la robinetul țevii de gaz folosind cel mai scurt traseu posibil, astfel încât să vă asigurați că nu

apar scurgeri de gaze.

Pentru verificarea etanșeității, asigurați-vă că butoanele de pe panoul de comandă sunt închise și că butelia de gaz
este deschisă.
AVERTISMENT: În timpul verificării etanșeității, nu utilizați brichete, chibrituri, țigări sau alte surse de flacără.
Aplicați o soluție din apă și săpun la punctele de racord. Dacă sunt scăpări, gazul va forma bule.
Atunci când poziționați aparatul, asigurați-vă că acesta este la același nivel cu blatul. Daca este nevoie, aduceți-l la

nivel prin reglarea picioarelor.

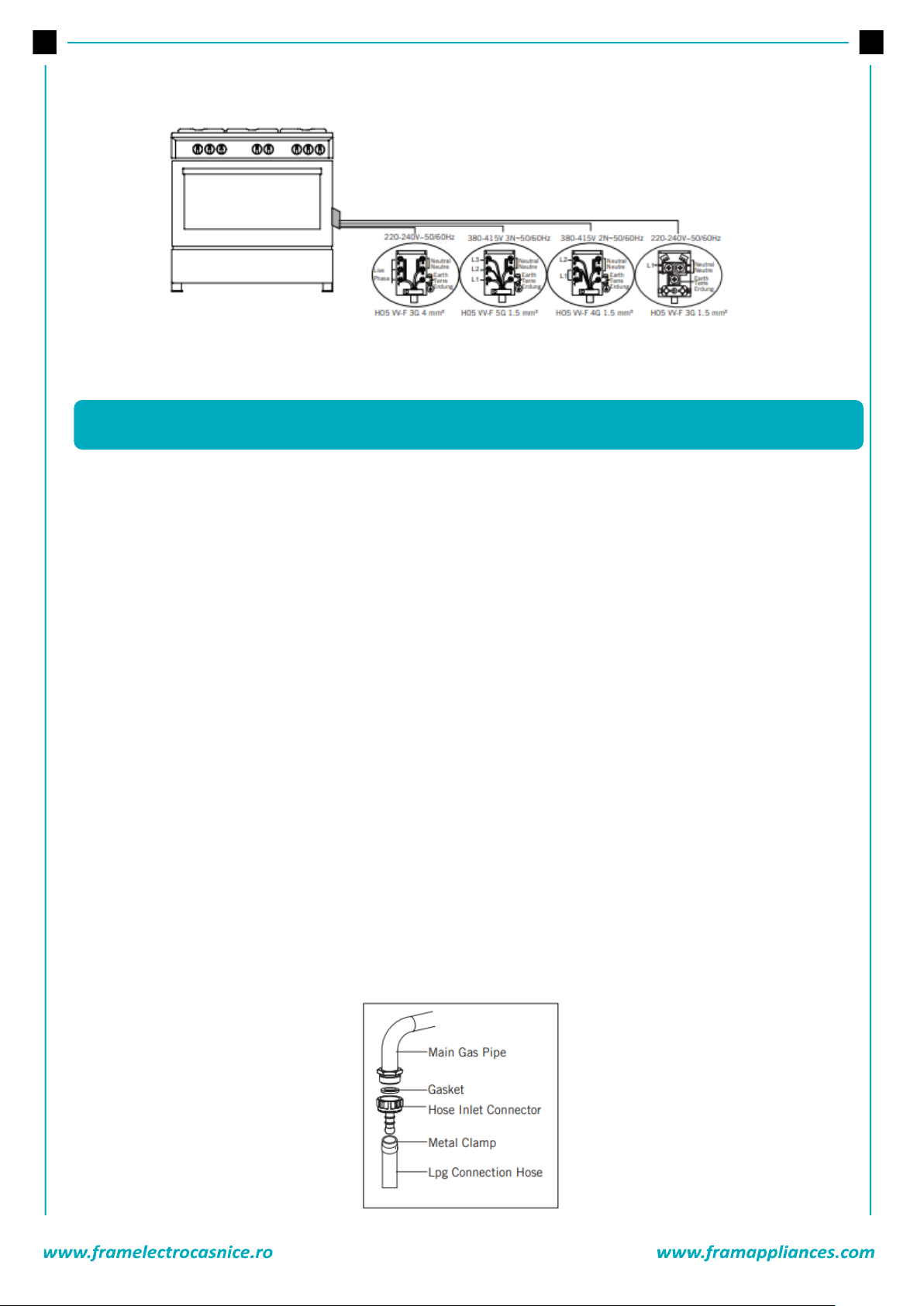

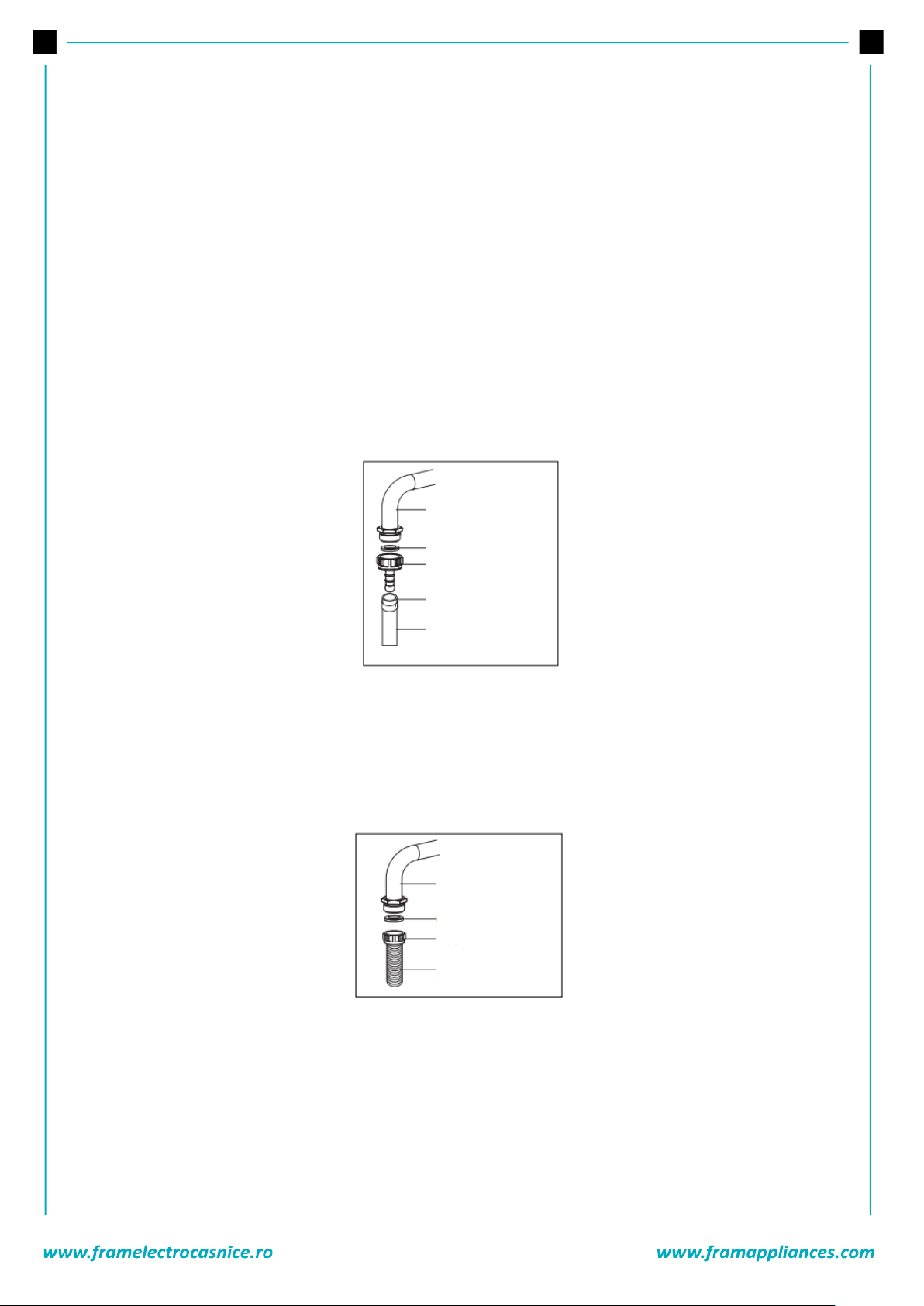

Conductă principală de

gaz

Garnitură

Racord pentru furtun
Colier metalic

Furtun de racord GPL

Conductă principală de
gaz

Garnitură

Piuliță

Furtun de racord pentru
gaze naturale

8

Utilizați aparatul pe o suprafață orizontală, într-un spațiu bine aerisit.

AVERTISMENT: Înainte de a poziționa aparatul, asigurați-vă că specificațiile rețelei locale de distribuție (tipul de
gaz și presiunea gazului) corespund cerințelor care se impun în vederea funcționării aparatului.

Procedura de schimbare a duzelor

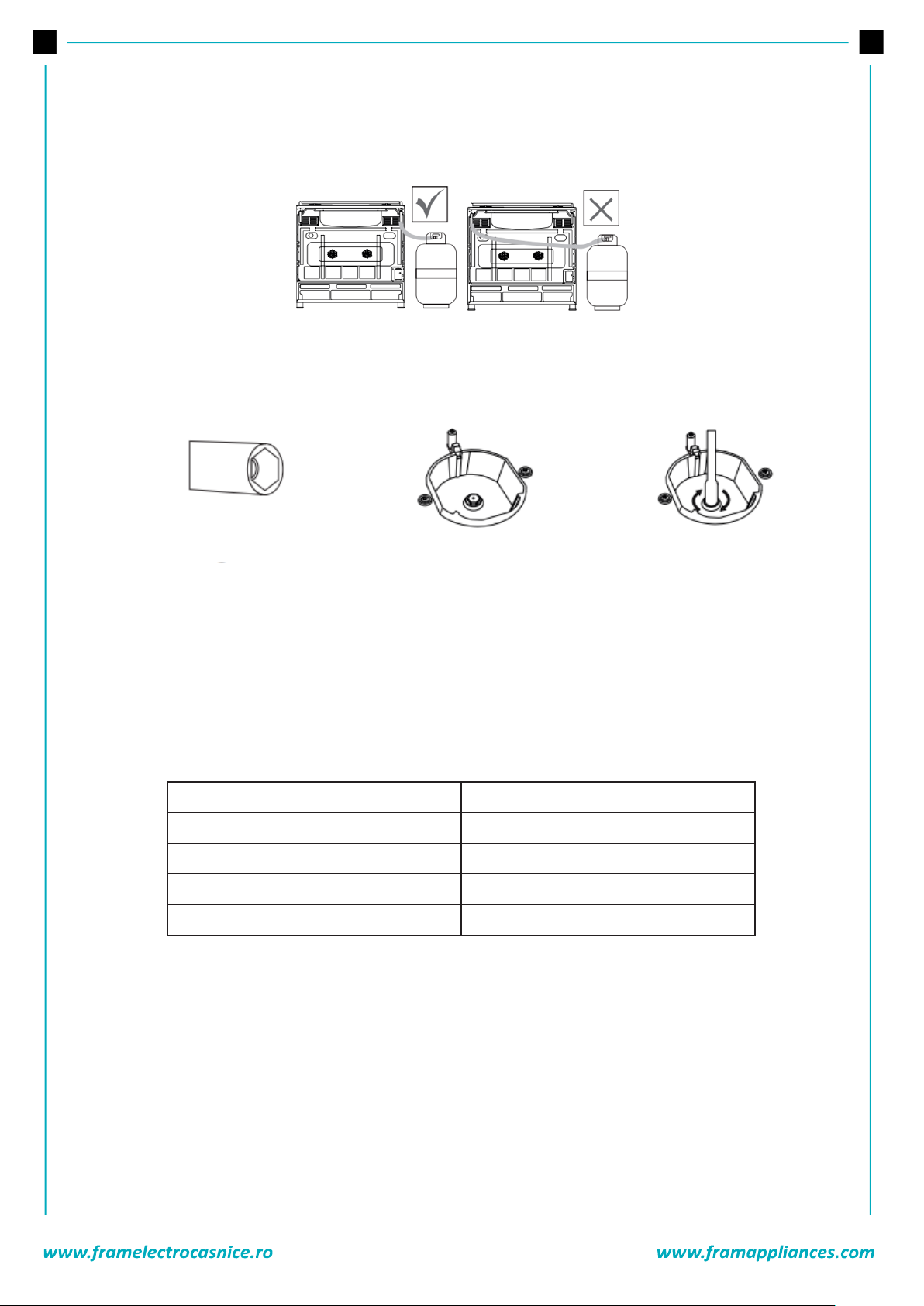

1. Vă rugăm să utilizați o cheie cu cap special (Fig. 3) pentru demontarea și montarea duzelor.

2. Demontați duza (Fig. 4) cu ajutorul unei chei speciale și montați noua duză (figura 5).

Aerisirea încăperii

Aerul necesar arderii este preluat din aerul din cameră, iar gazele arse sunt emise direct în încăpere.
Pentru utilizarea în siguranță a produsului dumneavoastră, aerisirea camerei constituie o condiție
esențială. În cazul în care nu este disponibilă nicio fereastră sau deschidere care să permită aerisirea,
este necesară instalarea unui sistem de ventilație suplimentar. Cu toate acestea, dacă încăperea are o
ușă care se deschide către exterior, nu sunt necesare orificii de ventilație.

Dimensiunea încăperii

Orificiu de ventilație

Sub 5 m³

min. 100 cm²

Între 5 m³ și 10 m³

min. 50 cm²

Peste 10 m³

nu este necesar

În subsol sau pivniță

min. 65 cm²

Reglarea debitului redus de gaz pentru robinetele plitei:

1. Aprindeți arzătorul care trebuie reglat și rotiți butonul la poziția pentru flacără mică.

2. Demontați butonul de pe robinet.

3. Utilizați o șurubelniță potrivită pentru a roti șurubul de reglare a debitului. Pentru funcționare cu GPL

(butan - propan), rotiți șurubul în sensul acelor de ceasornic. Pentru funcționare cu gaze naturale, rotiți o
singură dată șurubul în sens contrar acelor de ceasornic.
Înălțimea normală a unei flăcări drepte în poziția reglată de robinet pentru flacără mică trebuie să fie de 6-

7 mm.

4. Dacă flacăra este mai înaltă, rotiți șurubul în sensul acelor de ceasornic. Dacă este mai mică, rotiți-l în sens
contrar acelor de ceasornic.

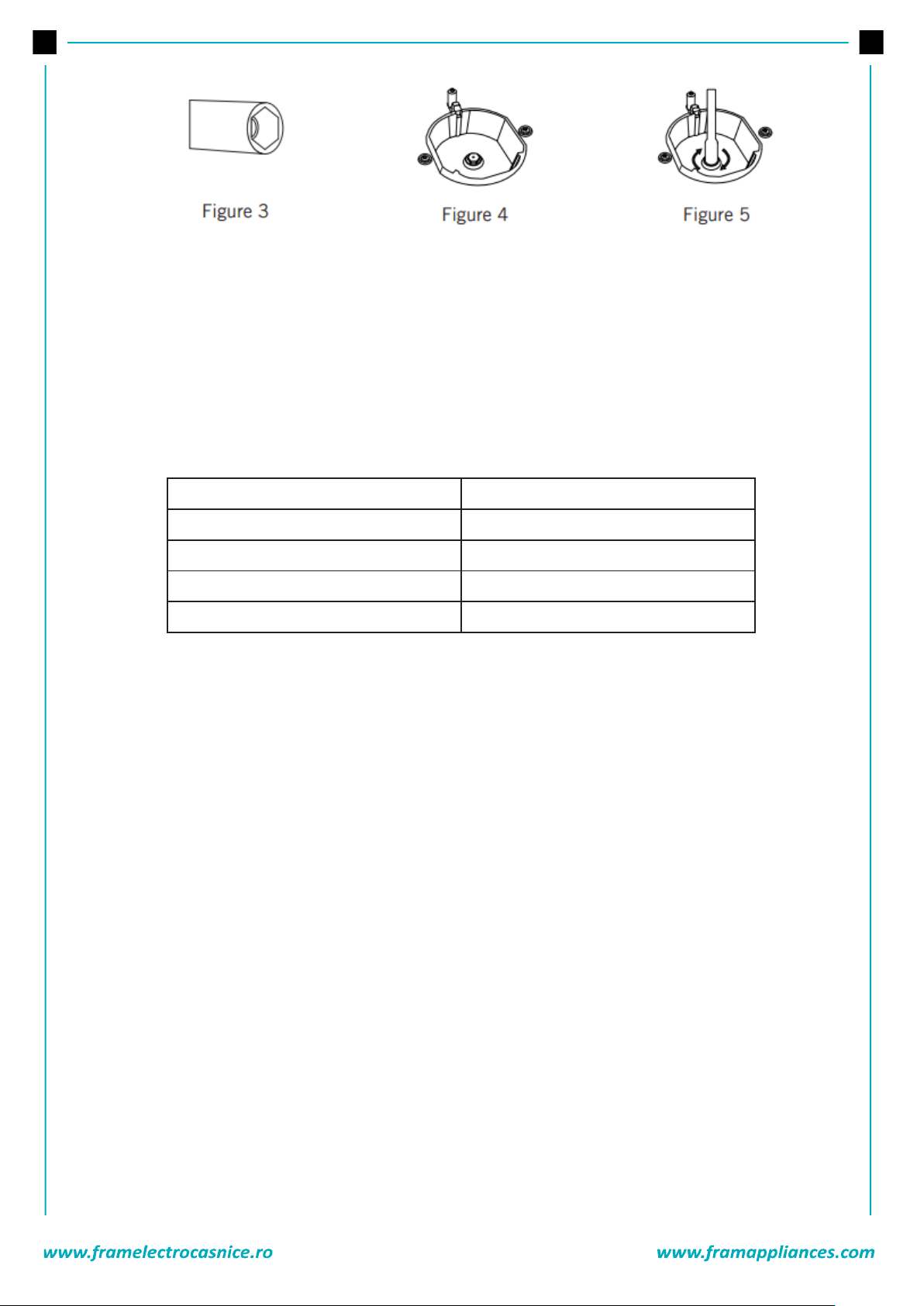

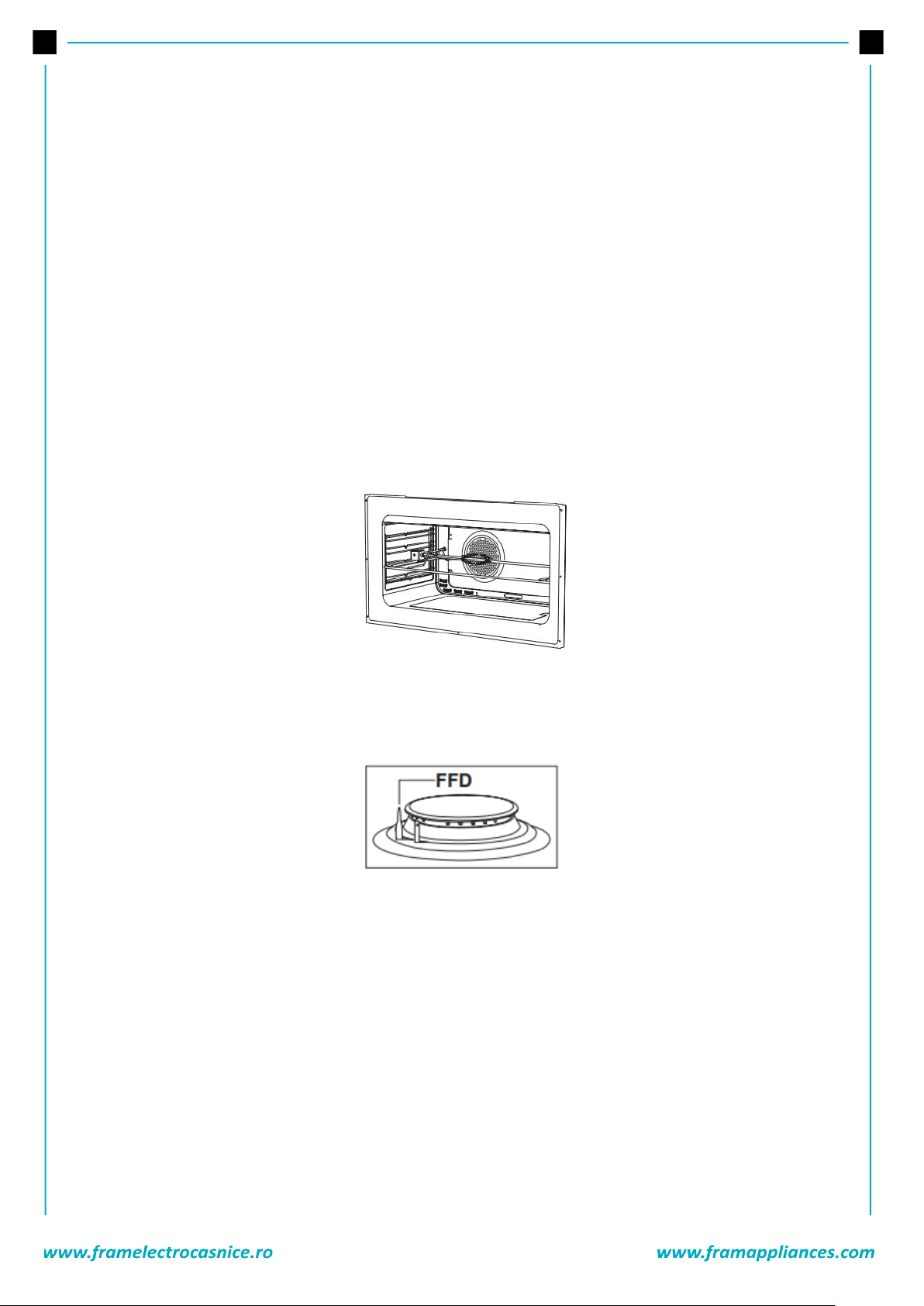

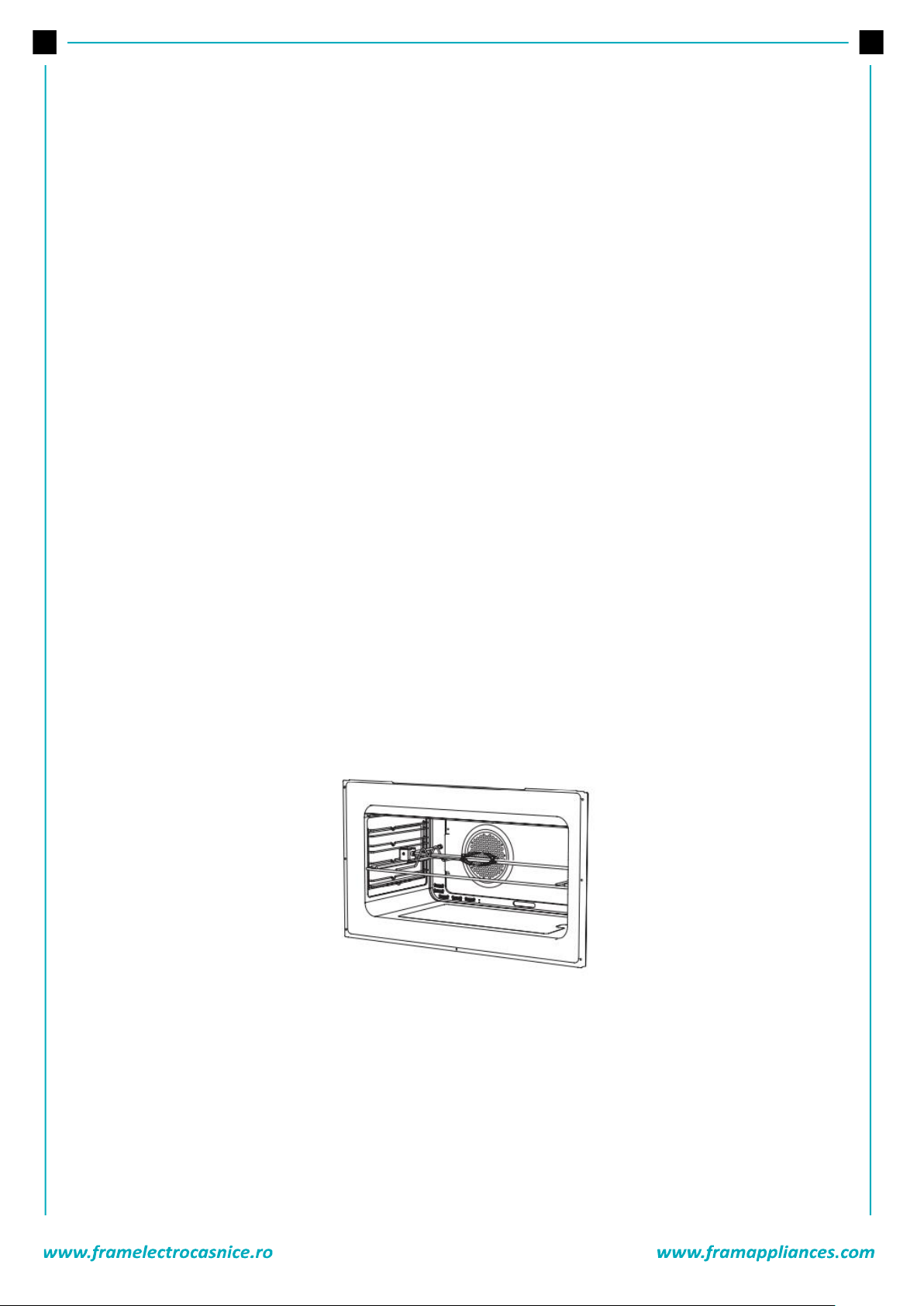

Figura 1

Figura 2

Figura 3

Figura 4

Figura 5

9

5. Pentru o verificare finală, rotiți robinetul în poziția pentru flacără mare și în cea pentru flacără mică,

asigurându-vă că flacăra nu se stinge.
Poziția șurubului de reglare poate varia în funcție de tipul robinetului de gaz cu care este prevăzut aparatul
dumneavoastră.
Pentru adaptarea aparatului în funcție de tipul gazului utilizat, efectuați cu grijă reglajul pentru flacără mică
prin rotirea șurubului de reglaj cu ajutorul unei șurubelnițe potrivite și înlocuiți duzele (figurile 6 și 7).

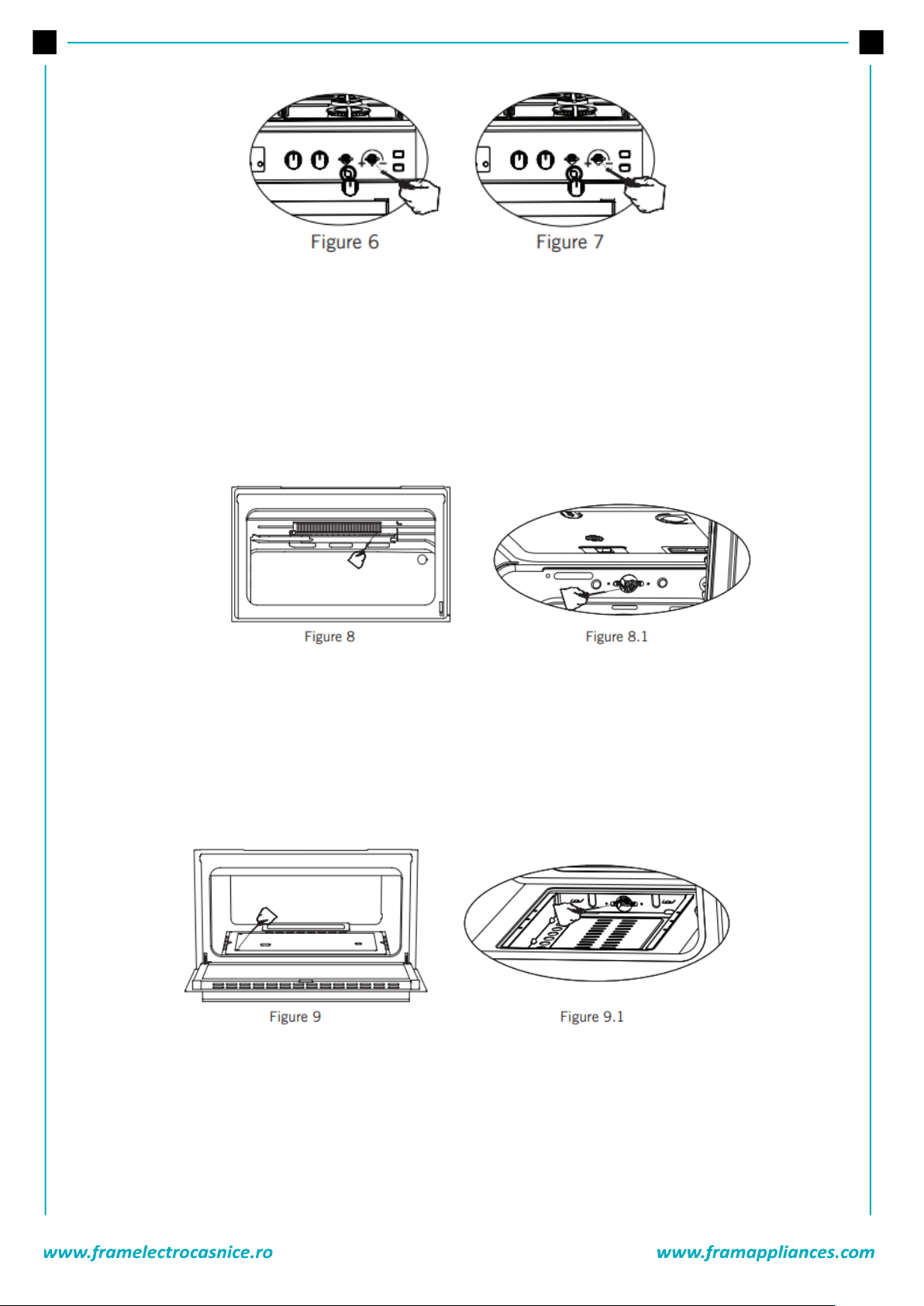

Demontarea arzătorului inferior și a celui superior și montarea duzei pentru cuptor

Demontarea arzătorului superior:

Cu ajutorul unei șurubelnițe, desfaceți șurubul așa cum este indicat în figura 8. Așa cum este indicat în
figura 8.1, scoateți duza cu ajutorul unei chei tubulare. Pentru a monta la loc arzătorul, efectuați în
ordine inversă pașii pentru demontarea acestuia.

Demontarea arzătorului inferior:

Capacul arzătorului inferior este fixat cu două șuruburi. Desfaceți-l cu ajutorul unei șurubelnițe, așa cum
este indicat în figura 9. Așa cum este indicat în figura 9.1, scoateți duza cu ajutorul unei chei tubulare.
Pentru a monta la loc arzătorul, efectuați în ordine inversă pașii pentru demontarea acestuia.

Figura 6

Figura 7

Figura 8

Figura 8.1

Figura 9

Figura 9.1

10

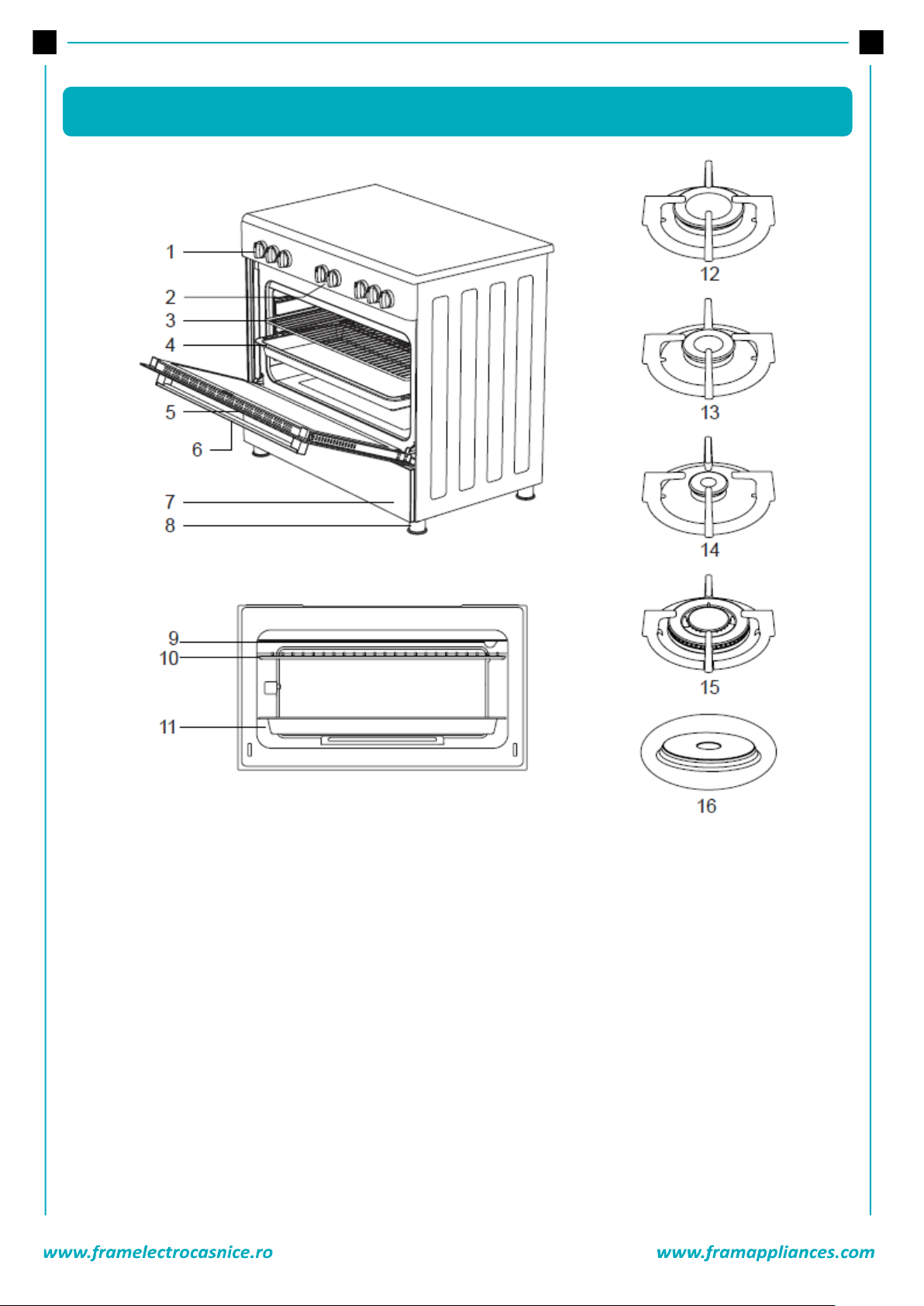

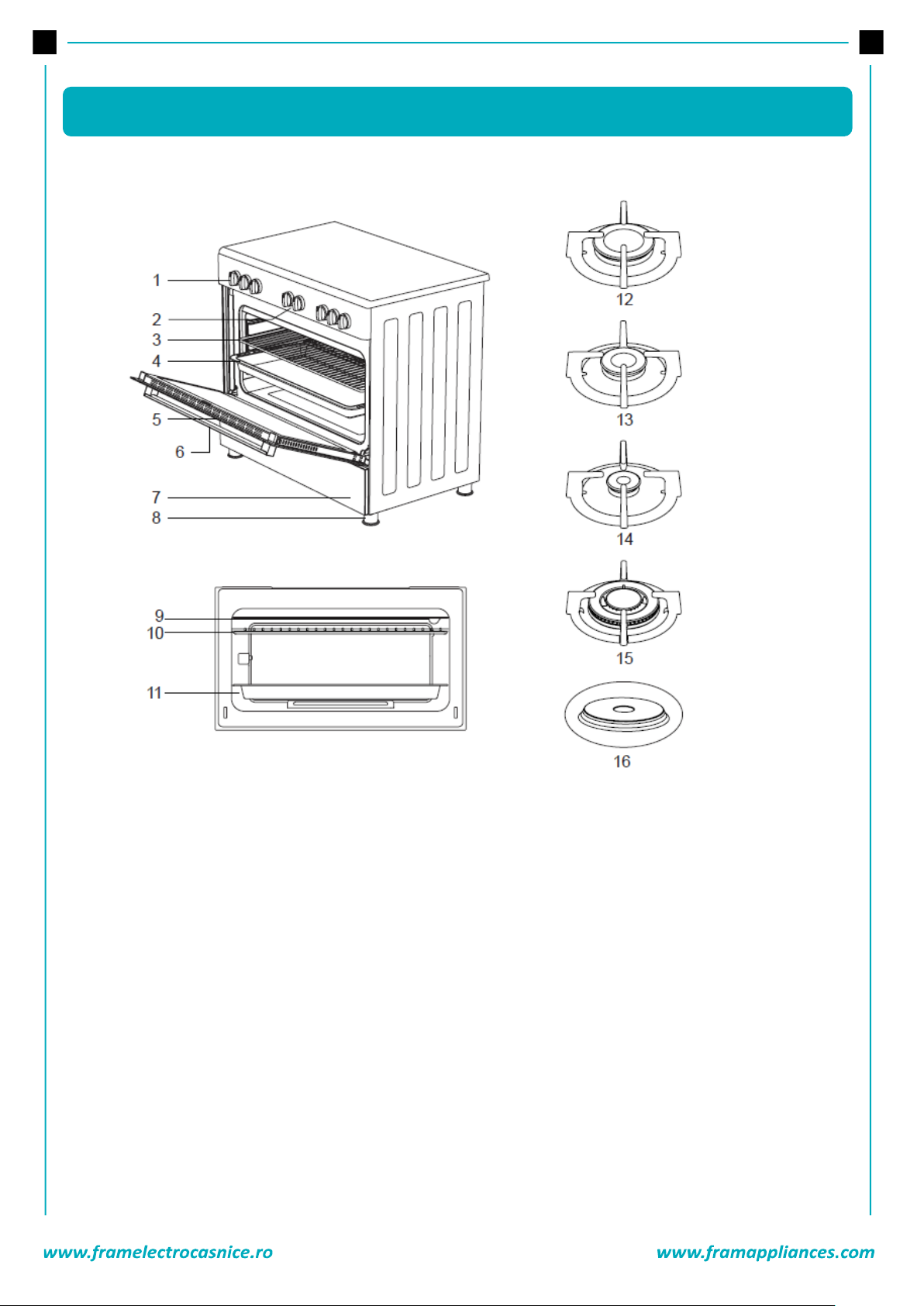

6. PREZENTAREA PRODUSULUI

1. Butoane de comandă pentru cuptor

2. Butoane de comandă pentru plită

3. Grătar

4. Tavă adâncă

5. Ușă

6. Mâner

7. Ușă compartiment inferior

8. Picior din plastic

9. Lampă

10. Grill

11. Tavă adâncă

12. Arzător mare

13. Arzător mediu

14. Arzător auxiliar

15. Arzător pentru wok

16. Plită

11

Accesorii

Asigurați-vă că instalația electrică este potrivită pentru punerea în funcțiune a aparatului. Dacă instalația
electrică nu este corespunzătoare, apelați la un electrician și la un instalator în vederea efectuării tuturor
operațiilor necesare. Producătorul nu este răspunzător pentru daunele apărute în urma efectuării
operațiilor de către persoane neautorizate.

AVERTISMENT: Pregătirea amplasamentului unde produsul urmează a fi montat și realizarea instalației

electrice cad în sarcina clientului.

AVERTISMENT: Normele din standardele locale privind instalațiile electrice trebuie respectate în timpul
instalării produsului.

AVERTISMENT: Înainte de instalarea aparatului, asigurați-vă că acesta nu prezintă deteriorări. Nu
instalați aparatul în cazul în care acesta este deteriorat. Produsele deteriorate prezintă riscuri pentru
siguranța dumneavoastră.

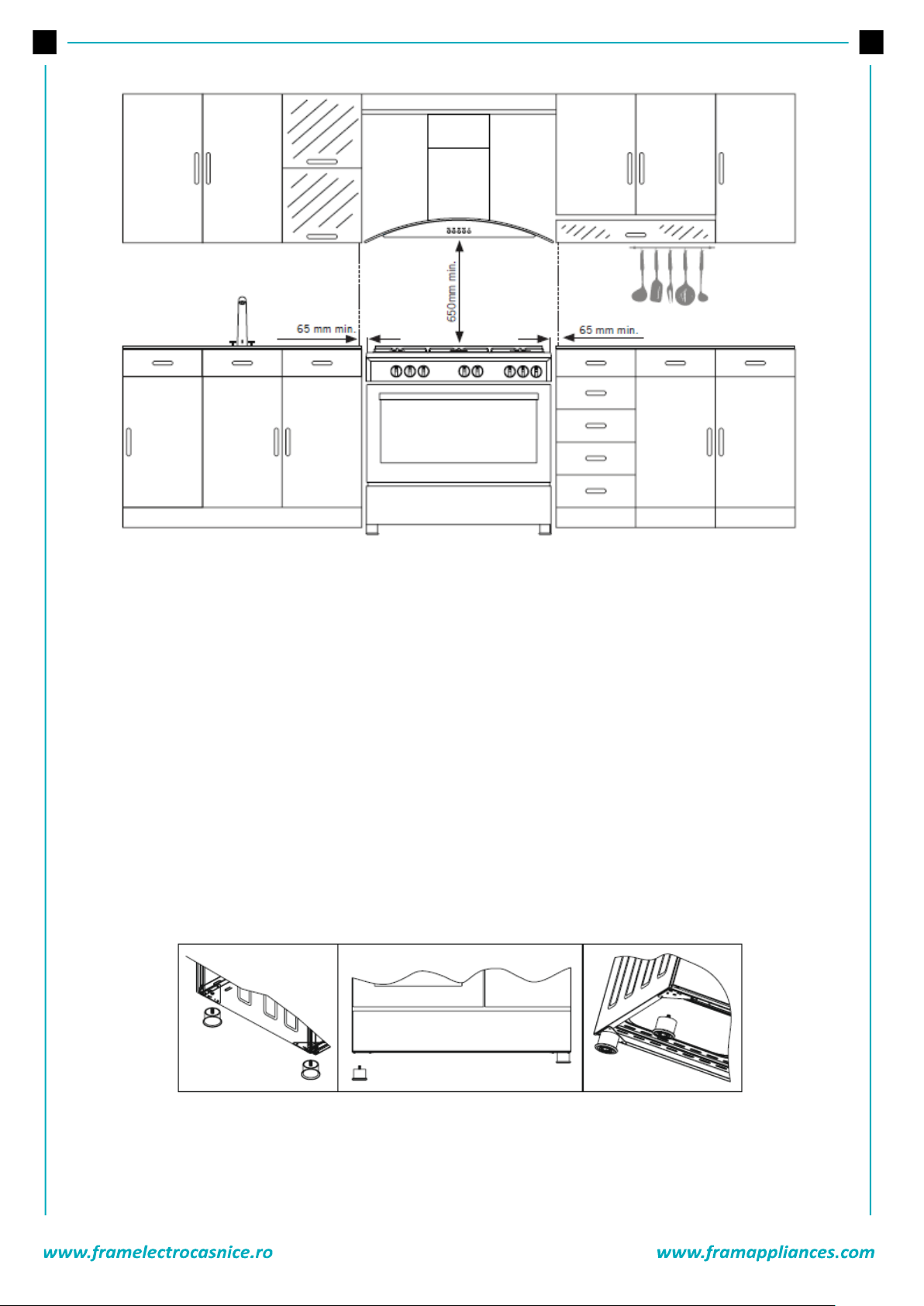

Locul potrivit pentru instalare și avertismente importante

Picioarele aparatului nu trebuie să stea pe suprafețe moi, cum ar fi covoarele. Podeaua bucătăriei
trebuie să fie solidă, pentru a putea susține greutatea aparatului și a ustensilelor de bucătărie care pot
fi utilizate pe cuptor.

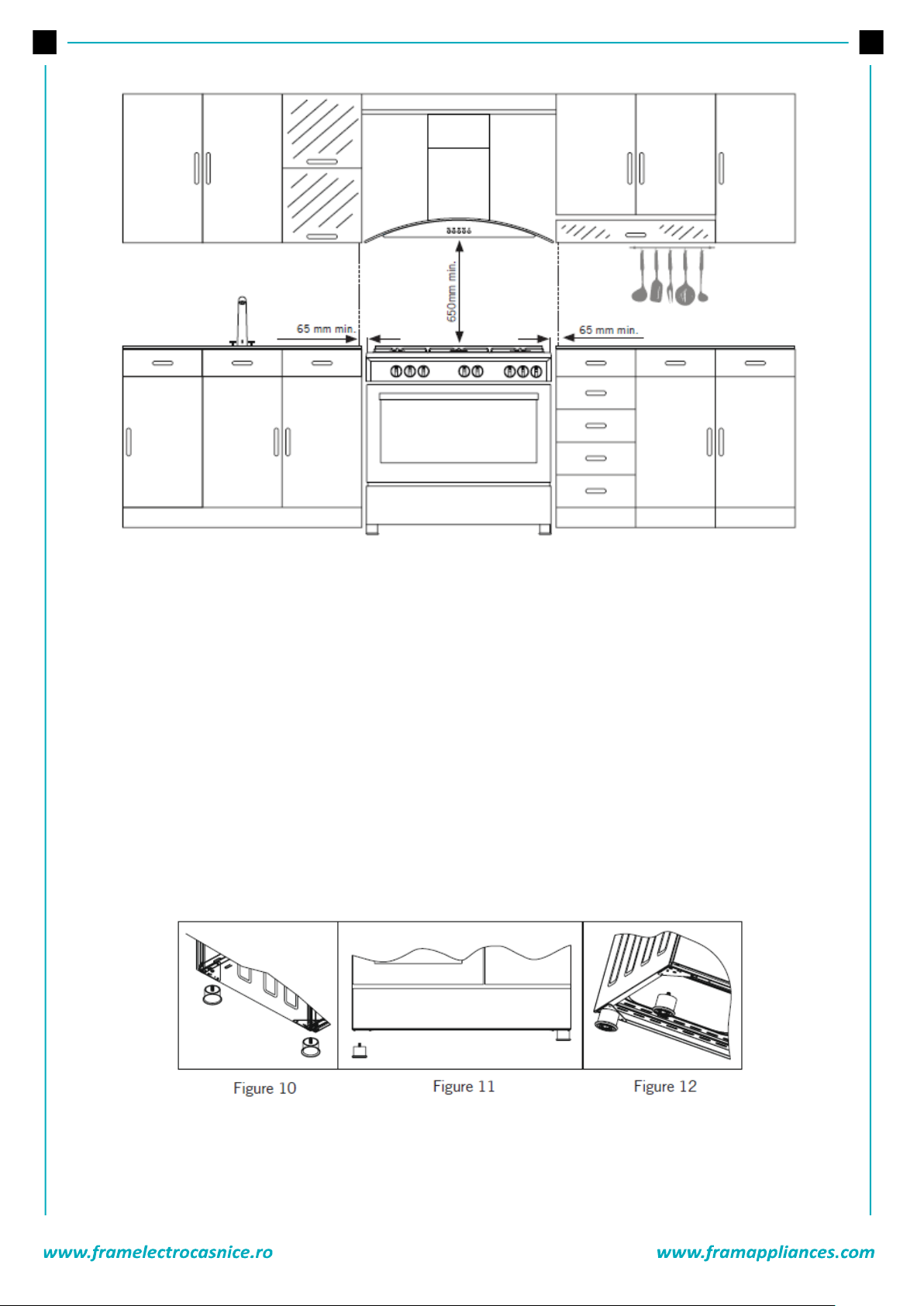

Aparatul este potrivit pentru utilizare pe ambii pereți laterali (fără niciun suport) sau fără a fi instalat

într-un corp de mobilier. În cazul instalării unei hote sau a unui dispozitiv de aspirare deasupra

aragazului, urmați instrucțiunile producătorului pentru informații cu privire la înălțimea de montare

(min. 650 mm).

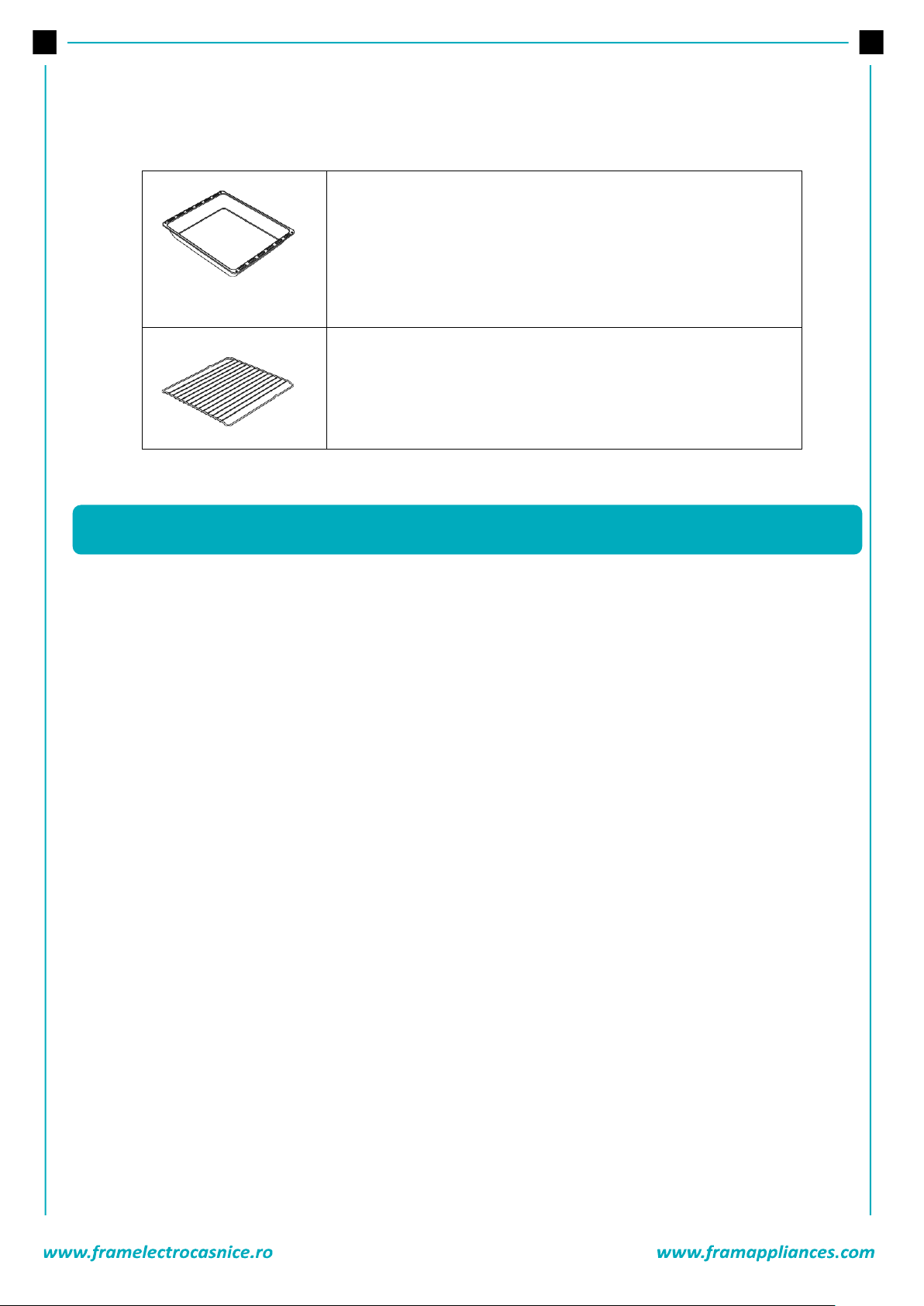

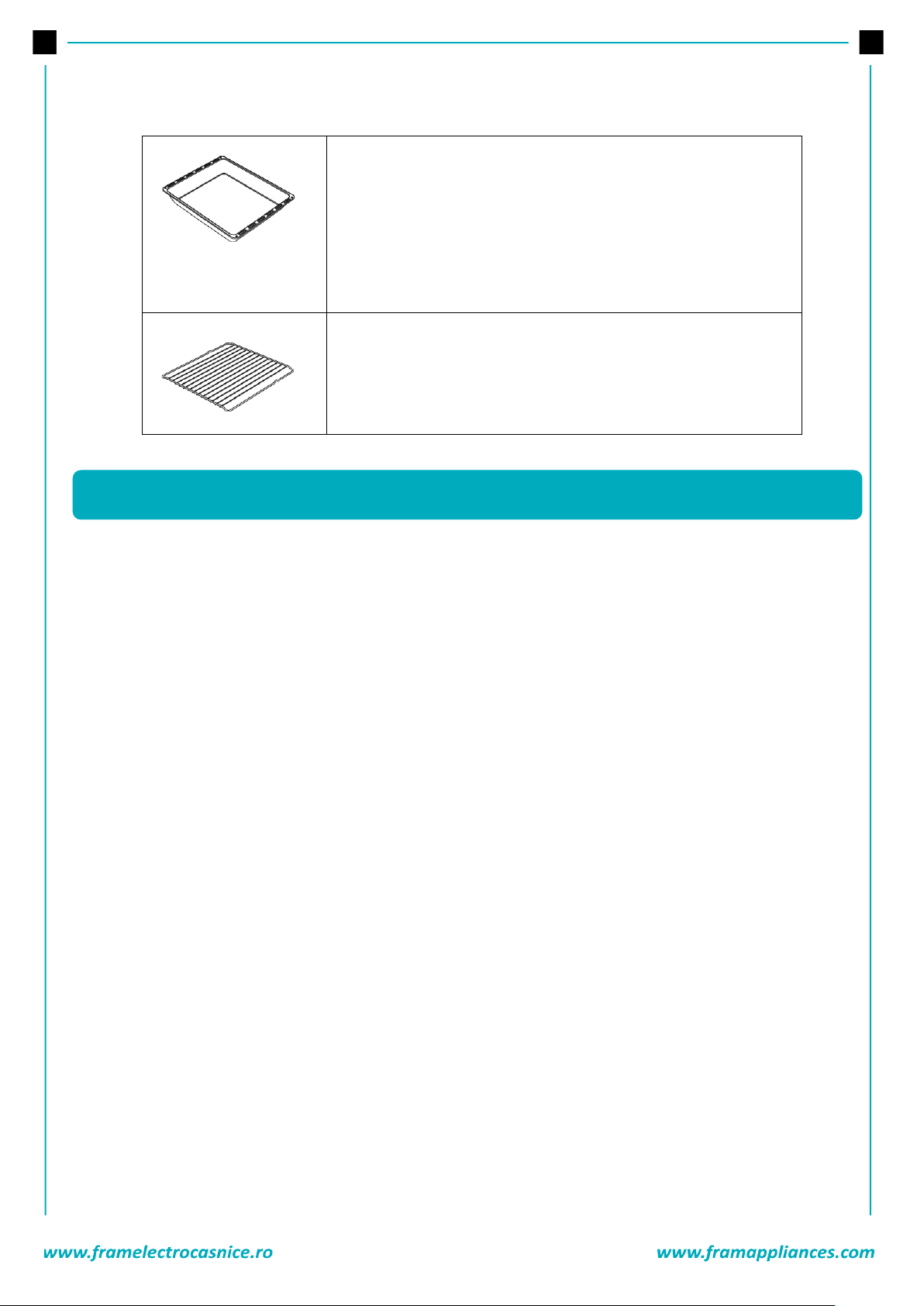

Tavă adâncă
Se utilizează pentru produse de patiserie, prăjeli și tocane. De asemenea,

în cazul în care doriți să decongelați alimente, să coaceți prăjituri sau să
preparați carne direct pe grătar, aceasta poate fi utilizată ca recipient
pentru colectarea uleiului sau a grăsimii.

Grătar

Se utilizează pentru prăjirea, coacerea sau poziționarea alimentelor

congelate la nivelul dorit.

7. INSTALAREA PRODUSULUI

12

AVERTISMENT: Mobila de bucătărie din apropierea aparatului trebuie să fie rezistentă la căldură.
AVERTISMENT: Pentru transportul sau deplasarea aparatului, nu utilizați ușa și/sau mânerul acestuia.
AVERTISMENT: Nu instalați aparatul lângă frigidere sau congelatoare. Căldura emisă de către aparat

duce la creșterea consumului de energie al dispozitivelor de răcire.

Montarea picioarelor cuptorului

Instrucțiuni privind instalarea picioarelor cuptorului:

1. Șuruburile pentru instalarea picioarelor sunt poziționate sub cuptor (figura 10). Piulițele de fixare sunt

montate pe aceste șuruburi în vederea fixării picioarelor. Finalizați procesul de montare a picioarelor prin
înșurubarea acestora în piulițe (figura 11).

2. Puteți echilibra cuptorul prin strângerea sau slăbirea șuruburilor, în funcție de tipul suprafeței.

3. În cazul în care cuptorul dumneavoastră este prevăzut cu picioare din plastic (figura 12), puteți regla

înălțimea cuptorului prin rotirea acestor picioare în sensul acelor de ceasornic sau în sens contrar acelor de
ceasornic.

Figura 10

Figura 11

Figura 12

13

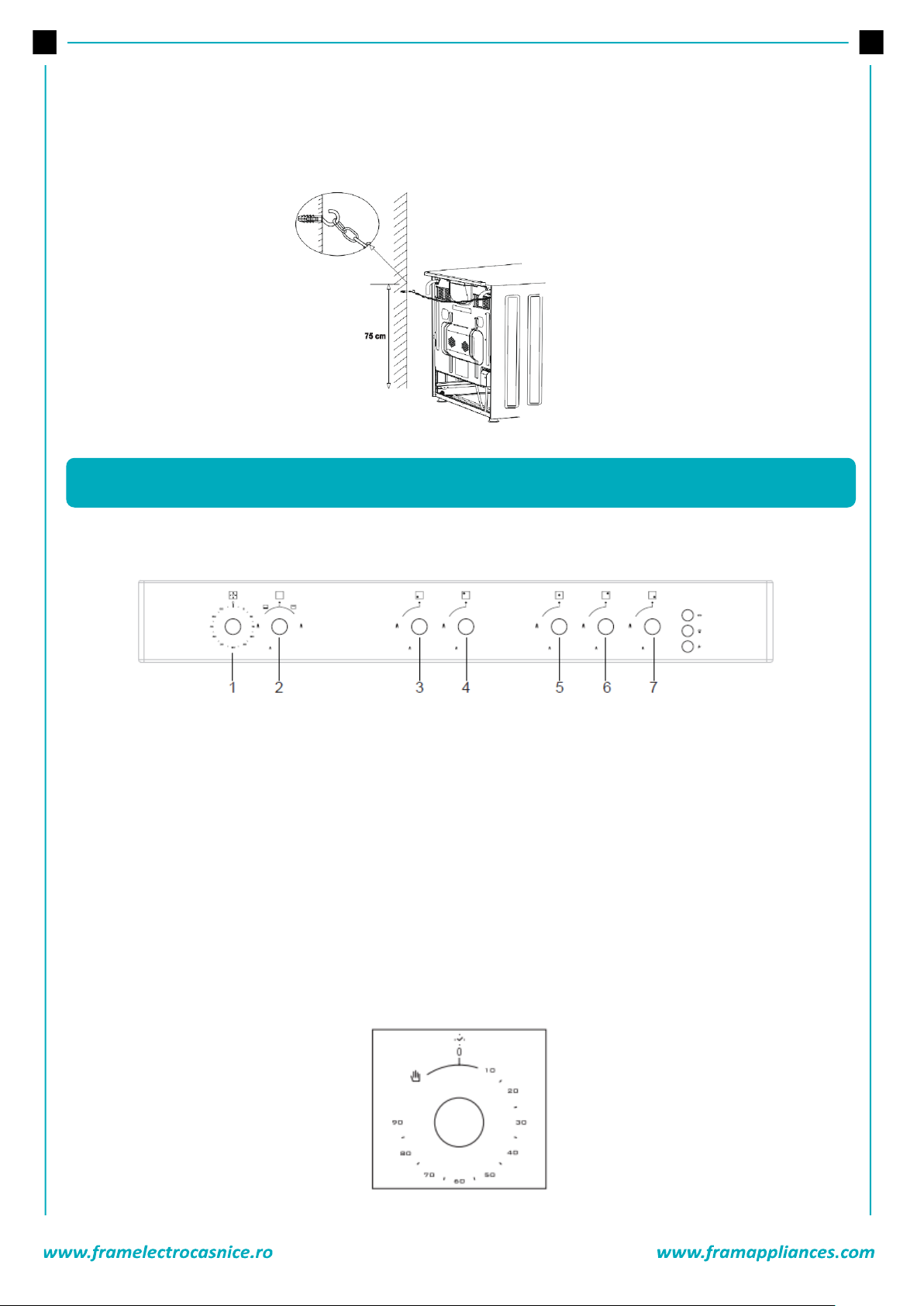

Legarea de perete

Înainte de utilizarea aparatului, pentru asigurarea unei funcționări în condiții de siguranță, legați aparatul de
perete cu ajutorul lanțului și cârligului furnizate. Asigurați-vă că ați fixat bine cârligul în perete.

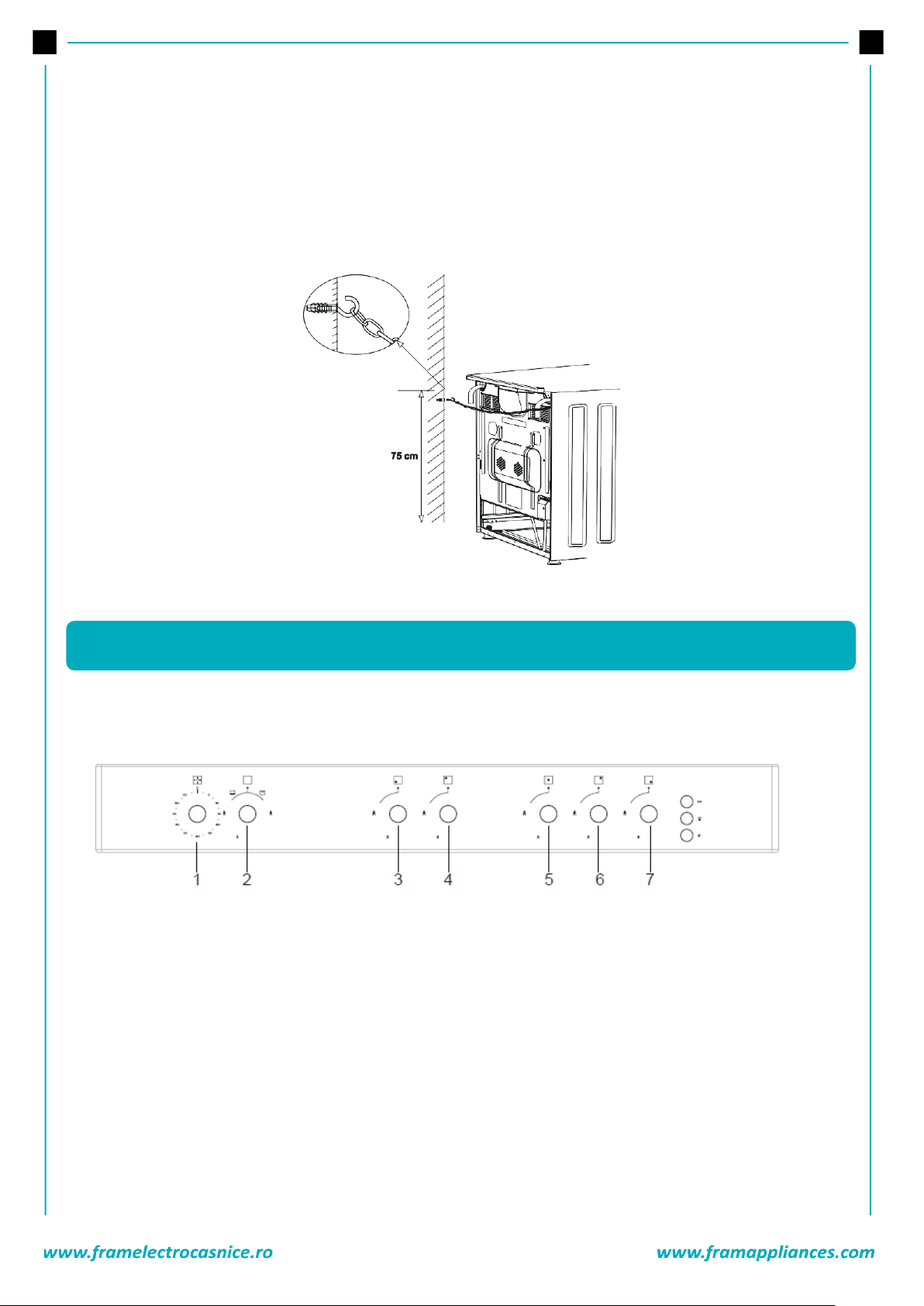

1. Cronometru mecanic

2. Buton pentru selectarea funcțiilor

3. Element de încălzire frontal stânga

4. Element de încălzire posterior stânga

5. Element de încălzire central
(Arzător pentru wok sau plită)

6. Element de încălzire posterior dreapta

7. Element de încălzire frontal dreapta

AVERTISMENT: Panoul de control de mai sus are numai scop ilustrativ. Luați în considerare panoul de control
al dispozitivului dumneavoastră.

Temporizatorul mecanic*: Acesta este utilizat pentru stabilirea duratei funcționare a cuptorului. Când durata
stabilită expiră, alimentarea elementelor de încălzire este oprită, iar aparatul emite un semnal sonor de
avertizare. Temporizatorul mecanic poate fi reglat pentru durate cuprinse între 0 și 90 de minute. Pentru
duratele de preparare, consultați tabelele corespunzătoare.

8. PANOUL DE COMANDĂ

14

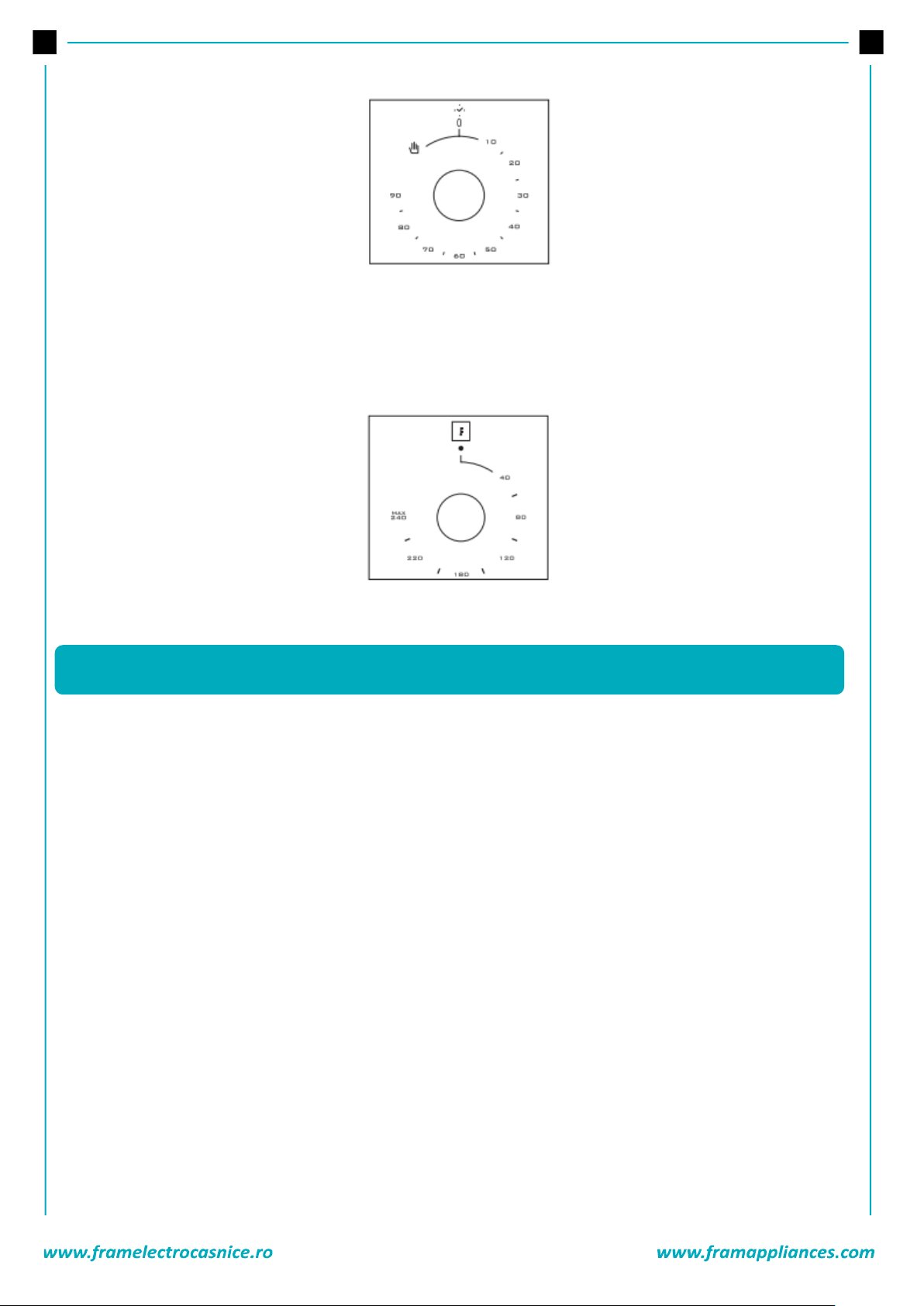

Termostatul: Acesta este utilizat pentru setarea temperaturii de preparare a alimentelor gătite în cuptor.
După introducerea alimentelor în cuptor, rotiți butonul termostatului pentru a seta temperatura la valori
cuprinse între 40 și 240 °C. Pentru temperaturile de preparare a diverselor tipuri de alimente, consultați
tabelele corespunzătoare.

Utilizarea arzătoarelor cuptorului:

1. În cazul în care cuptorul este echipat cu arzătoare care funcționează cu gaz, trebuie să utilizați butonul

corespunzător pentru aprinderea arzătoarelor. Unele modele au aprindere automată de la buton;
arzătorul poate fi aprins cu ușurință, prin rotirea butonului. De asemenea, arzătoarele pot fi aprinse prin
apăsarea butonului de aprindere sau cu ajutorul unui chibrit.

2. Nu acționați aprinzătorul fără întrerupere pentru mai mult de 15 secunde. Dacă arzătorul nu se
aprinde, așteptați cel puțin 1 minut înainte de a încerca din nou. Dacă arzătorul se stinge accidental,
rotiți butonul de comandă la poziția oprit și așteptați cel puțin 1 minut înainte de a încerca din nou.

Utilizarea elementelor de încălzire ale cuptorului

1. La prima utilizare a cuptorului, acesta va emite un miros cauzat de funcționarea elementelor de

încălzire. Pentru eliminarea acestui miros, lăsați cuptorul să funcționeze la 240 °C timp de 45-60 de
minute fără a introduce nimic în acesta.

2. Butonul de comandă pentru cuptor trebuie poziționat la valoarea dorită. În caz contrar, cuptorul nu
va funcționa.

3. Tipurile de alimente, duratele de preparare și pozițiile termostatului sunt prezentate în tabelul cu
duratele de preparare recomandate. Valorile indicate în tabel sunt valori caracteristice obținute în urma
testelor efectuate în cadrul laboratorului nostru. Puteți obține diverse preparate pe gustul
dumneavoastră, în funcție de modalitatea de preparare și de obiceiurile culinare.

4. Puteți găti pui la rotisor cu ajutorul accesoriilor.

5. Duratele de preparare: Rezultatele pot varia în funcție de calitatea ingredientelor, de cantitatea

acestora și de temperaturile de preparare.

6. În timpul preparării cu ajutorul cuptorului, evitați deschiderea frecventă a ușii acestuia. În caz contrar,
circulația căldurii poate fi afectată, iar rezultatele pot fi diferite.

Utilizarea grillului

1. În cazul așezării alimentelor pe grătarul superior din interiorul cuptorului, alimentele nu trebuie să

atingă grillul.

9. UTILIZAREA CUPTORULUI

15

2. Pentru utilizarea grillului, puteți preîncălzi cuptorul timp de 5 minute. Dacă este necesar, puteți
întoarce alimentele.

3. Alimentele trebuie să se afle pe centrul grătarului, pentru a se asigura circulația corespunzătoare a

aerului prin cuptor.

Pornirea grillului:

1. Rotiți butonul pentru selectarea funcțiilor la simbolul care indică grillul.

2. Apoi setați temperatura dorită.

Oprirea grillului:

Rotiți butonul pentru selectarea funcțiilor la poziția „oprit”.

AVERTISMENT: Țineți ușa cuptorului închisă în timpul utilizării grillului (grill electric).
AVERTISMENT: Lăsați ușa cuptorului deschisă în timpul utilizării grillului (grill pe gaz).

Utilizarea rotisorului*

Așezați frigarea pe cadrul rotisorului. Introduceți cadrul în cuptor la nivelul dorit. Puneți în partea
inferioară a cuptorului o tavă pentru colectarea grăsimii. Pentru o curățare ușoară, puneți puțină apă în
tava pentru colectarea grăsimii. Nu uitați să detașați componenta din plastic a frigării. După preparare,
înșurubați mânerul din plastic pe frigare și scoateți preparatele din cuptor.

Utilizarea arzătoarelor cu gaz:

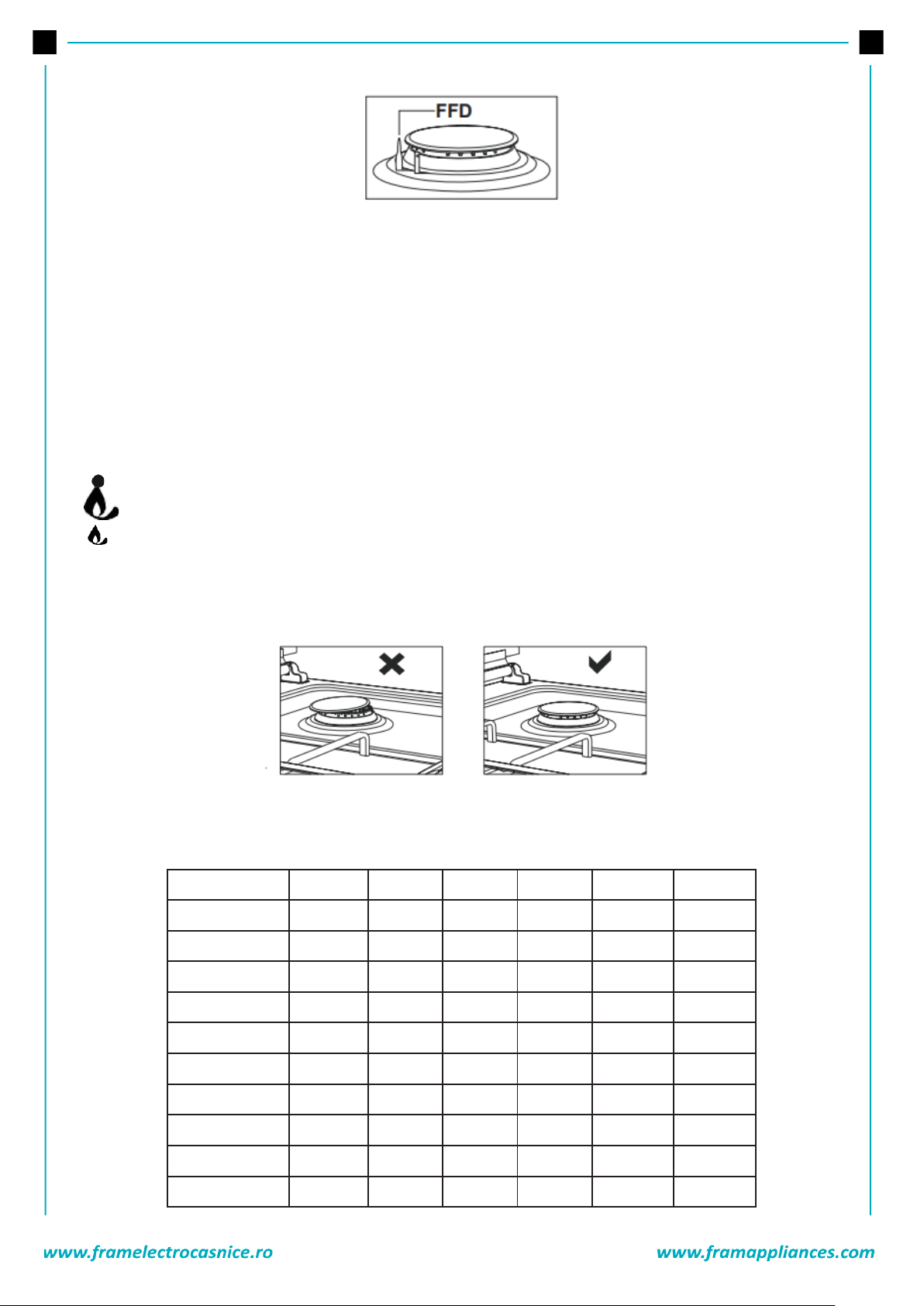

Dispozitivul de supraveghere a flăcării (FFD)*: intră în funcțiune imediat ce mecanismul de siguranță se

activează în urma vărsării de lichide pe plitele superioare.

1. Butoanele de comandă sunt prevăzute cu un mecanism de siguranță special. Pentru a aprinde aragazul, apăsați
pe buton către înainte și rotiți-l în sens contrar acelor de ceasornic către simbolul flăcării. Vor fi puse în funcțiune
toate aprinzătoarele, dar se va aprinde numai arzătorul pentru care ați acționat butonul. Țineți butonul apăsat
până la aprindere. Apăsați pe butonul aprinzătorului și rotiți butonul în sens contrar acelor de ceasornic.

2. Nu acționați aprinzătorul fără întrerupere pentru mai mult de 15 secunde. Dacă arzătorul nu se aprinde,
așteptați cel puțin 1 minut înainte de a încerca din nou.

3. În cazul modelelor prevăzute cu sistem de siguranță pentru gaze, atunci când flacăra se stinge, supapa de reglaj
întrerupe automat gazul. Pentru utilizarea arzătoarelor prevăzute sistem de siguranță, este necesar să apăsați pe
buton și să îl rotiți în sens contrar acelor de ceasornic. După aprindere, trebuie să așteptați aproximativ 5-10
secunde pentru activarea sistemului de siguranță. Dacă arzătorul se stinge accidental, rotiți butonul de comandă
la poziția oprit și așteptați cel puțin 1 minut înainte de a încerca din nou.

16

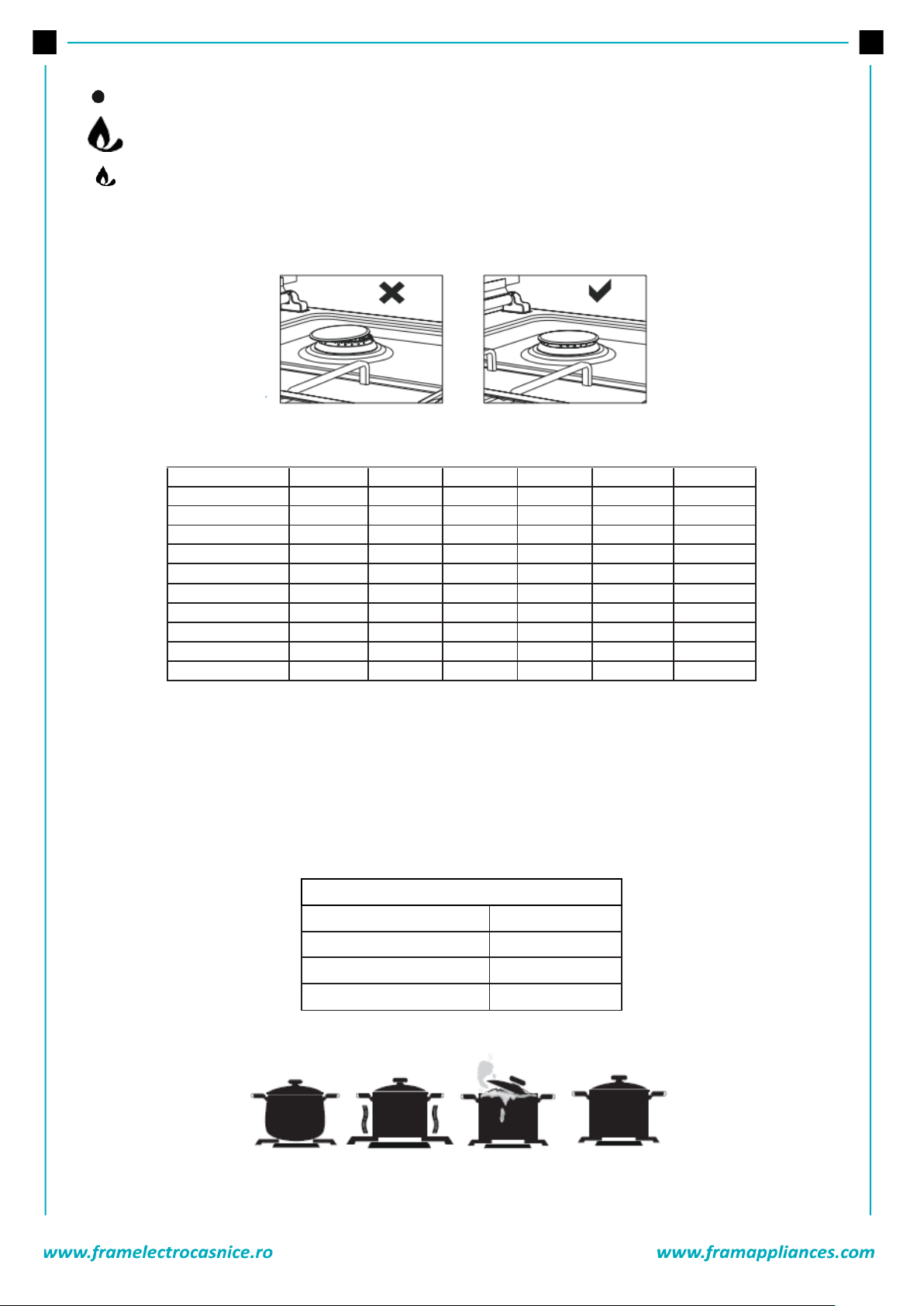

Închis

Deschis complet

Deschis pe jumătate

4. Înainte de utilizarea aragazului, asigurați-vă că ați poziționat corespunzător capacele arzătoarelor. Poziția
corectă a capacelor arzătoarelor este indicată în ilustrația de mai jos.

Utilizarea plitelor

Nivelul 1

Nivelul 2

Nivelul 3

Nivelul 4

Nivelul 5

Nivelul 6

Ø80 mm

200 W

250 W

450 W

---

---

---

Ø145 mm

250 W

750 W

1000 W

---

---

---

Ø180 mm

500 W

750 W

1500 W

---

---

---

Ø145 mm rapid

500 W

1000 W

1500 W

---

---

---

Ø180 mm rapid

850 W

1150 W

2000 W

---

---

---

Ø145 mm

95 W

155 W

250 W

400 W

750 W

1000 W

Ø180 mm

115 W

175 W

250 W

600 W

850 W

1500 W

Ø145 mm rapid

135 W

165 W

250 W

500 W

750 W

1500 W

Ø180 mm rapid

175 W

220 W

300 W

850 W

1150 W

2000 W

Ø220 mm

220 W

350 W

560 W

910 W

1460 W

2000 W

1. Plitele electrice au de obicei 6 niveluri de temperatură (așa cum este descris mai sus).

2. Înainte de prima utilizare, lăsați plita electrică să funcționeze la poziția 6 timp de 5 minute. Altfel, materialul

termosensibil de pe plită se va întări ca urmare a arderii.

3. Pentru o utilizare mai eficientă a energiei, utilizați oale cu fund plat, care intră complet în contact cu sursa
de căldură.

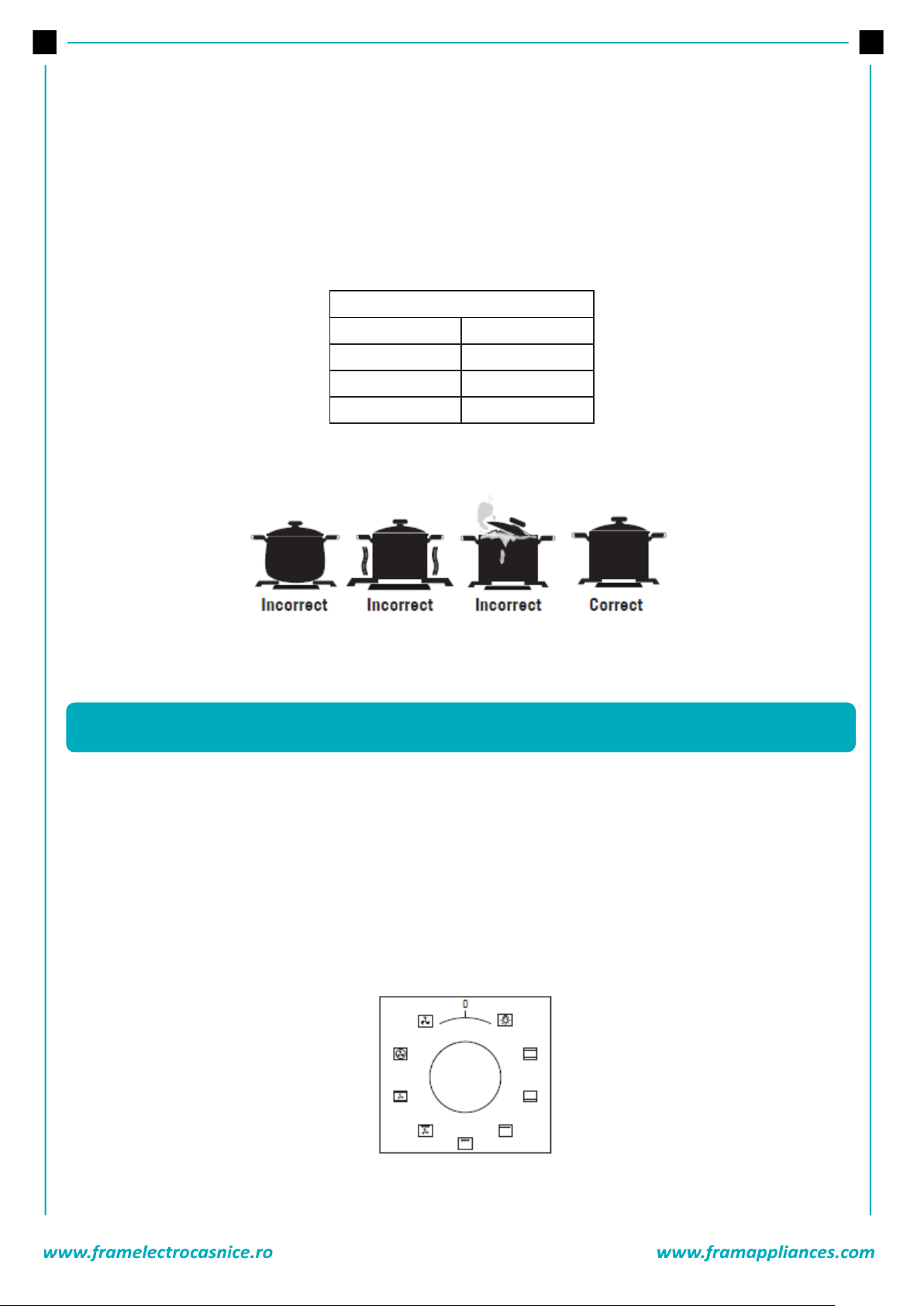

Dimensiunea oalelor

90*60

Arzător mic

12-18 cm

Arzător mediu

18-22 cm

Arzător mare

22-26 cm

Arzător pentru wok

26-32 cm

Incorect

Incorect

Incorect

Corect

17

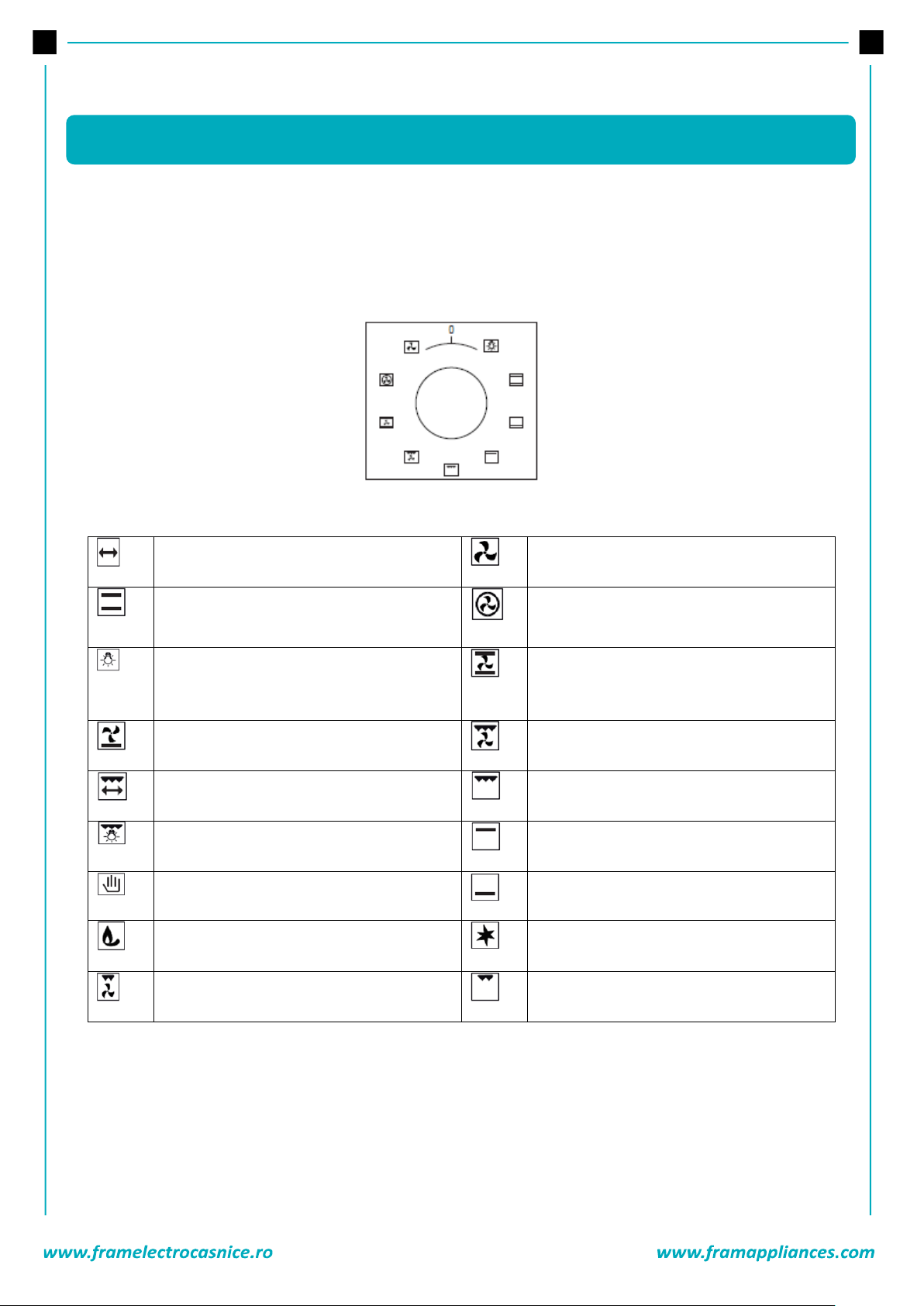

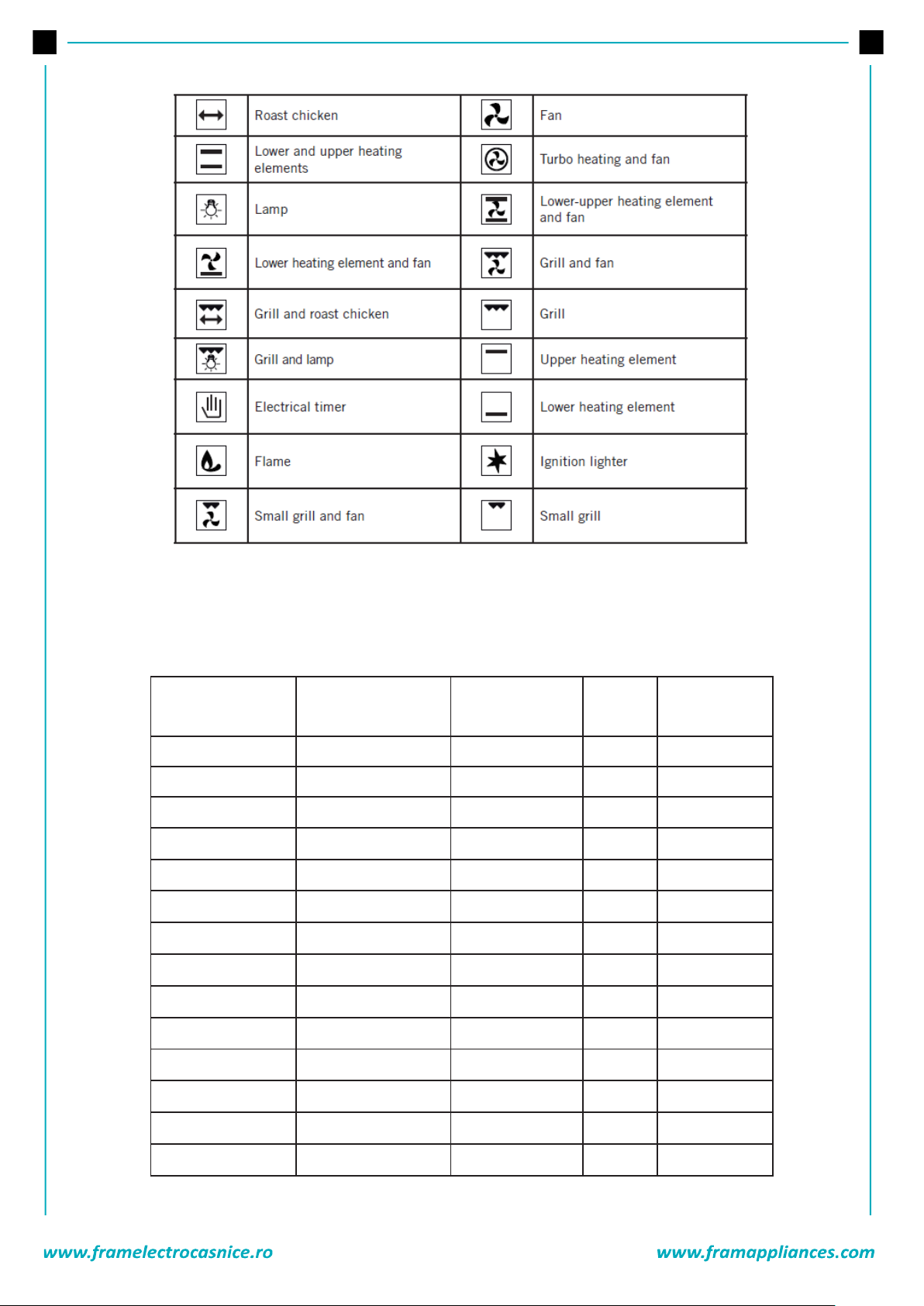

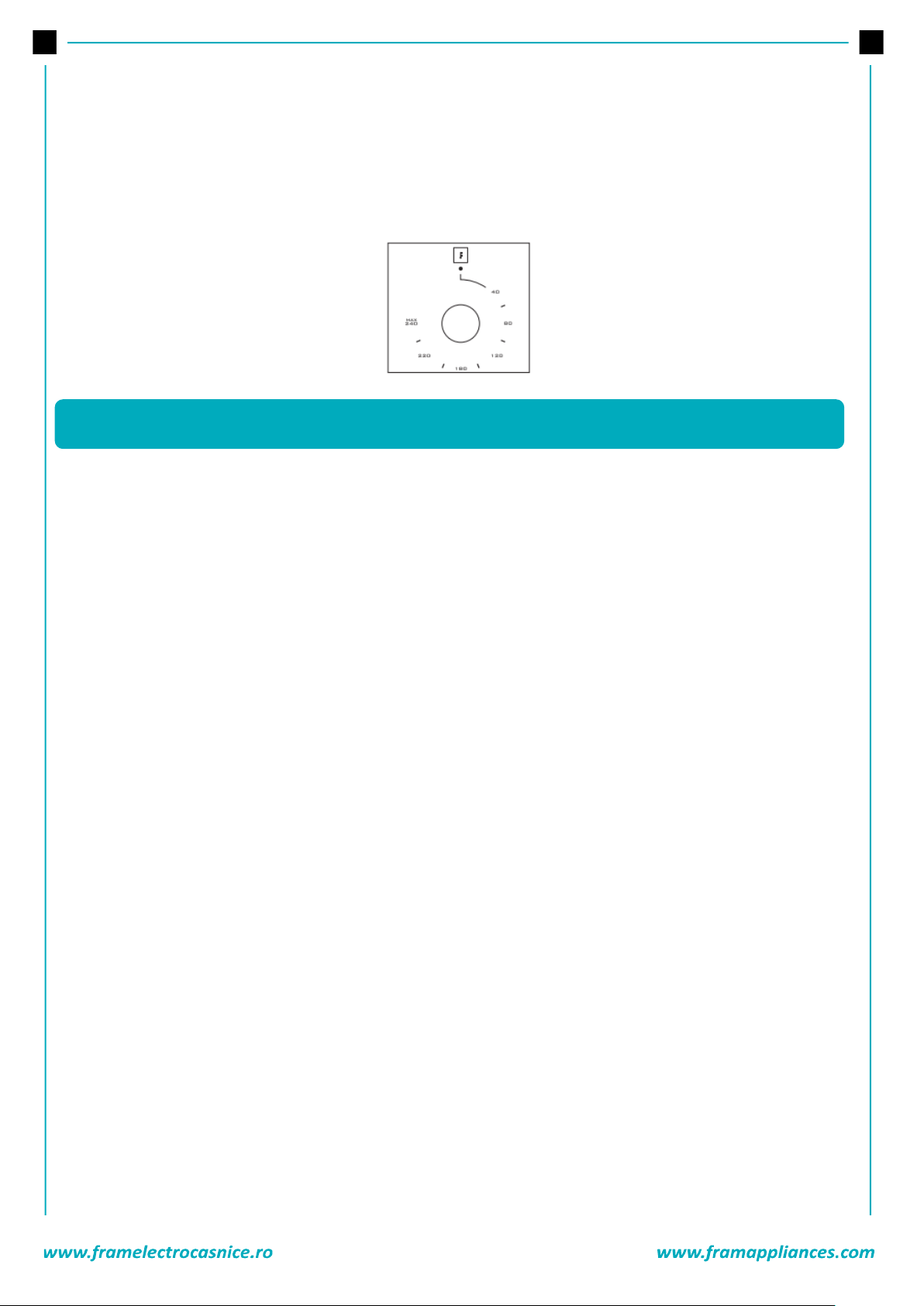

Butonul pentru selectarea funcțiilor: Acesta este utilizat pentru stabilirea elementelor de încălzire care
vor fi utilizate pentru gătirea preparatelor la cuptor. Programele de preparare și funcțiile elementelor
de încălzire sunt prezentate mai jos. Este posibil ca nu toate tipurile de elemente de încălzire și tipurile
de programe care utilizează aceste elemente de încălzire să fie disponibile la toate modelele.

Rotisor

Ventilator

Elemente de încălzire inferior și superior

Încălzitor turbo și ventilator

Lampă

Elemente de încălzire inferior și superior și

ventilator

Element de încălzire inferior și ventilator

Grill și ventilator

Grill și rotisor

Grill

Grill și lampă

Element de încălzire superior

Temporizator electric

Element de încălzire inferior

Flacără

Butonul aprinzătorului

Grill la putere redusă și ventilator

Grill la putere redusă

AVERTISMENT: Este posibil ca nu toate tipurile de elemente de încălzire și tipurile de programe care utilizează
aceste elemente de încălzire să fie disponibile la toate modelele.

10. BUTONUL DE PROGRAME

18

TABEL CU DURATELE DE PREPARARE RECOMANDATE
AVERTISMENT: Înainte de introducerea alimentelor în cuptor, acesta trebuie preîncălzit timp de 7-10

minute.

Alimente

Funcție de

preparare

Temperatură de

preparare (°C)

Raft

Timp de gătire

(min.)

Prăjituri

Static

180

2 70

Brioșe

Static

180

2 40

Plăcintă

Static

200

2 70

Produse de patiserie

Static +
Ventilator

180-200

2 20-25

Fursecuri

Static

175

2 20

Plăcintă cu mere

Static

180-190

1 150

Pandișpan

Static

175

2 45-50

Pizza

Static

190

2 25

Lasagna

Static

180-200

2 50-60

Bezele

Static

100

2 60

Pui fript *

Grill +
Ventilator

220

4 25-35

Pește fript *

Grill +
Ventilator

220

4 35-40

Friptură de vițel*

Grill Max.

4 30

Chiftele fripte *

Grill Max.

4 40

* Se recomandă ca alimentele să fie întoarse după prima jumătate a duratei de preparare.

19

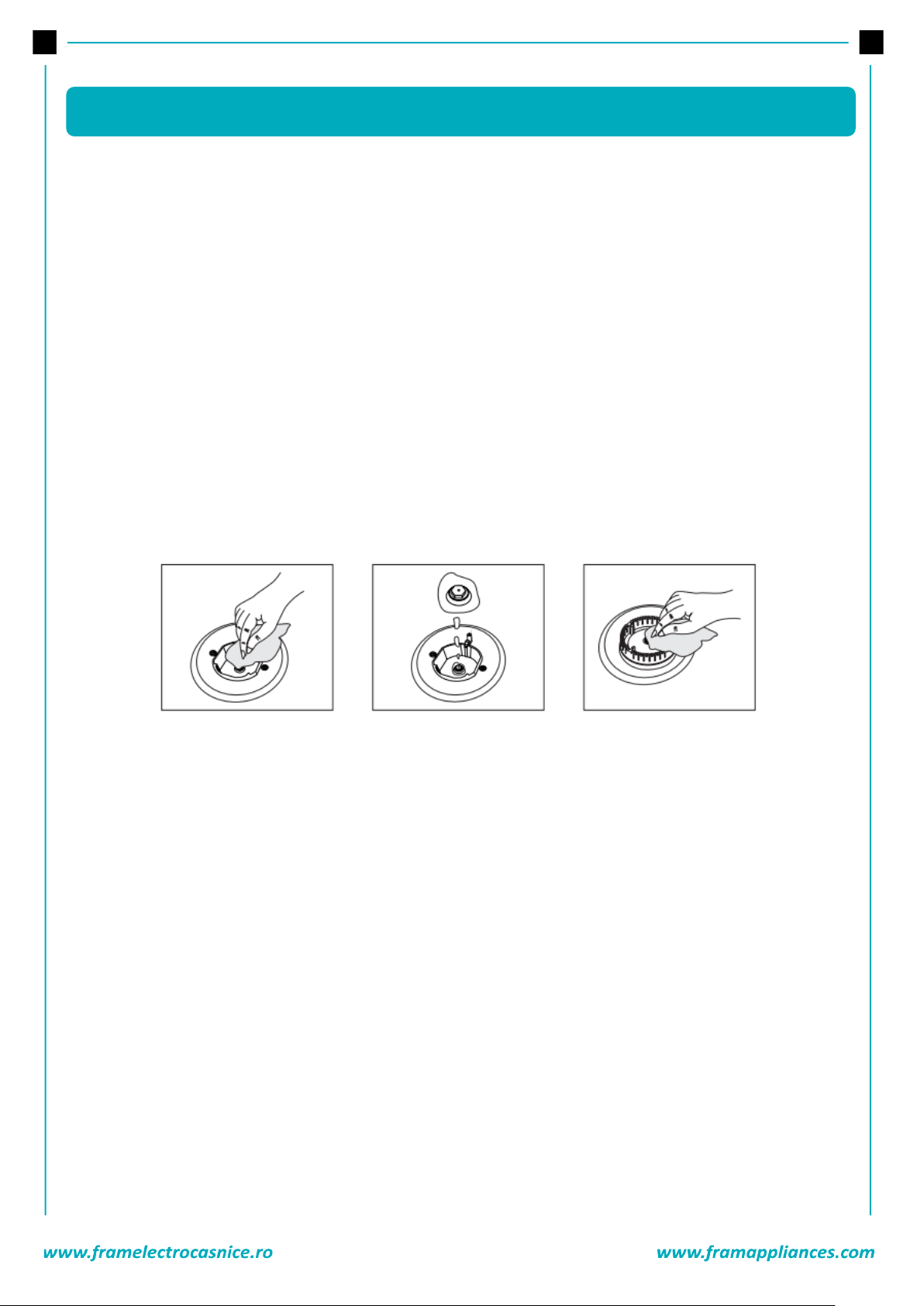

1. Deconectați ștecărul aparatului de la sursa de alimentare.

2. În timpul funcționării sau imediat după începerea funcționării, aparatul este foarte fierbinte. Nu atingeți

elementele de încălzire.

3. Nu curățați interiorul, panoul de comandă, ușa, tăvile sau celelalte componente ale cuptorului cu bureți

de sârmă, perii dure sau obiecte ascuțite. Nu utilizați materiale dure sau detergenți abrazivi.

4. După curățarea componentelor interioare ale cuptorului cu o cârpă înmuiată în apă cu detergent, clătiți-

le cu apă și ștergeți-le bine cu o cârpă uscată.

5. Curățați suprafețele din sticlă cu substanțe special concepute pentru curățarea sticlei.

6. Nu curățați cuptorul cu aparate de curățat cu aburi.

7. Înainte de a deschide capacul superior al cuptorului, îndepărtați lichidul vărsat pe acesta. În plus, înainte

de a închide capacul, asigurați-vă că plita s-a răcit.

8. Pentru curățarea cuptorului, nu utilizați substanțe inflamabile, cum ar fi acid, diluant sau benzină.

9. Nu spălați componentele cuptorului în mașina de spălat vase.

10. Pentru a curăța ușa din sticlă a cuptorului, desfaceți cu o șurubelniță șuruburile care fixează mânerul și

scoateți ușa. Apoi curățați-o și clătiți-o bine. După uscare, poziționați ușa corespunzător și montați
mânerul la loc.

11. CURĂȚARE ȘI ÎNTREȚINERE

20

Curățarea și întreținerea geamului ușii cuptorului

Apăsați pe sistemele de blocare din plastic din partea stângă și din partea dreaptă, așa cum este indicat în
figura 21, apoi scoateți profilul, trăgând de acesta către dumneavoastră, așa cum este indicat în figura 22.
Apoi scoateți geamul interior așa cum este indicat în figura 23. Dacă este necesar, geamul central poate fi
scos în același mod. După efectuarea operațiilor de curățare și întreținere, montați la loc geamurile și profilul
în ordine inversă. Asigurați-vă că profilul este montat corespunzător.

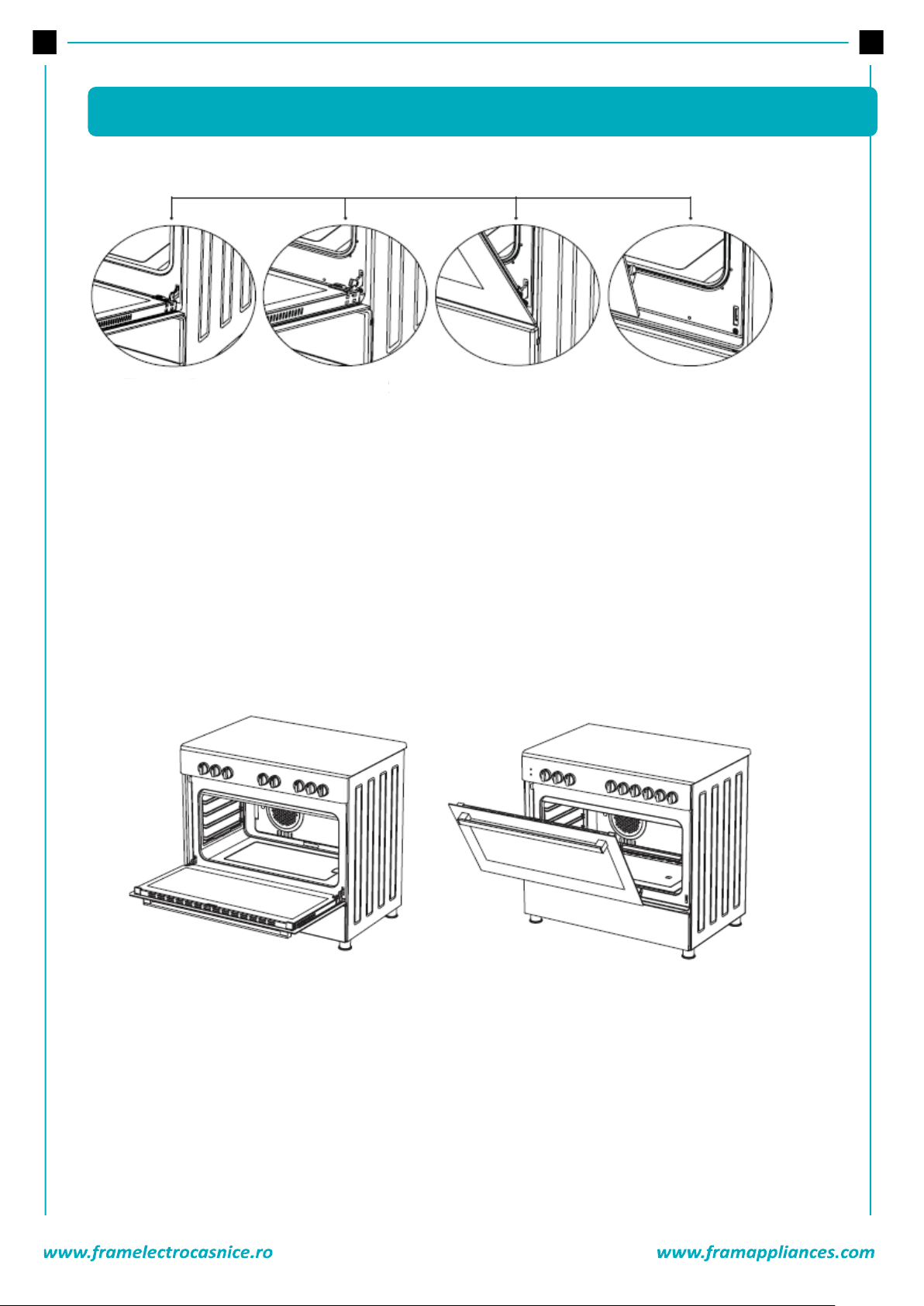

12. MONTAREA UȘII CUPTORULUI

Trageți către
dumneavoastră ușa

cuptorului pentru a o
deschide complet. Apoi

deblocați balamaua,
trăgând în sus de

sistemul de blocare al
balamalei cu ajutorul

unei șurubelnițe, așa

cum este indicat în
Figura 19.1.

Deschideți la maximum

sistemul de blocare a

balamalei așa cum este

indicat în Figura 19.2.

Aduceți ambele
balamale ale ușii
cuptorului în aceeași
poziție.

Apoi închideți ușa
cuptorului până în
poziția în care

aceasta atinge
sistemul de blocare
al balamalei, așa cum
este indicat în Figura

20.1.

Pentru scoaterea cu

ușurință a ușii

cuptorului, atunci
când aceasta este

aproape închisă,
prindeți-o cu ambele
mâini așa cum este

indicat în Figura 20.2

și trageți în sus de

aceasta.

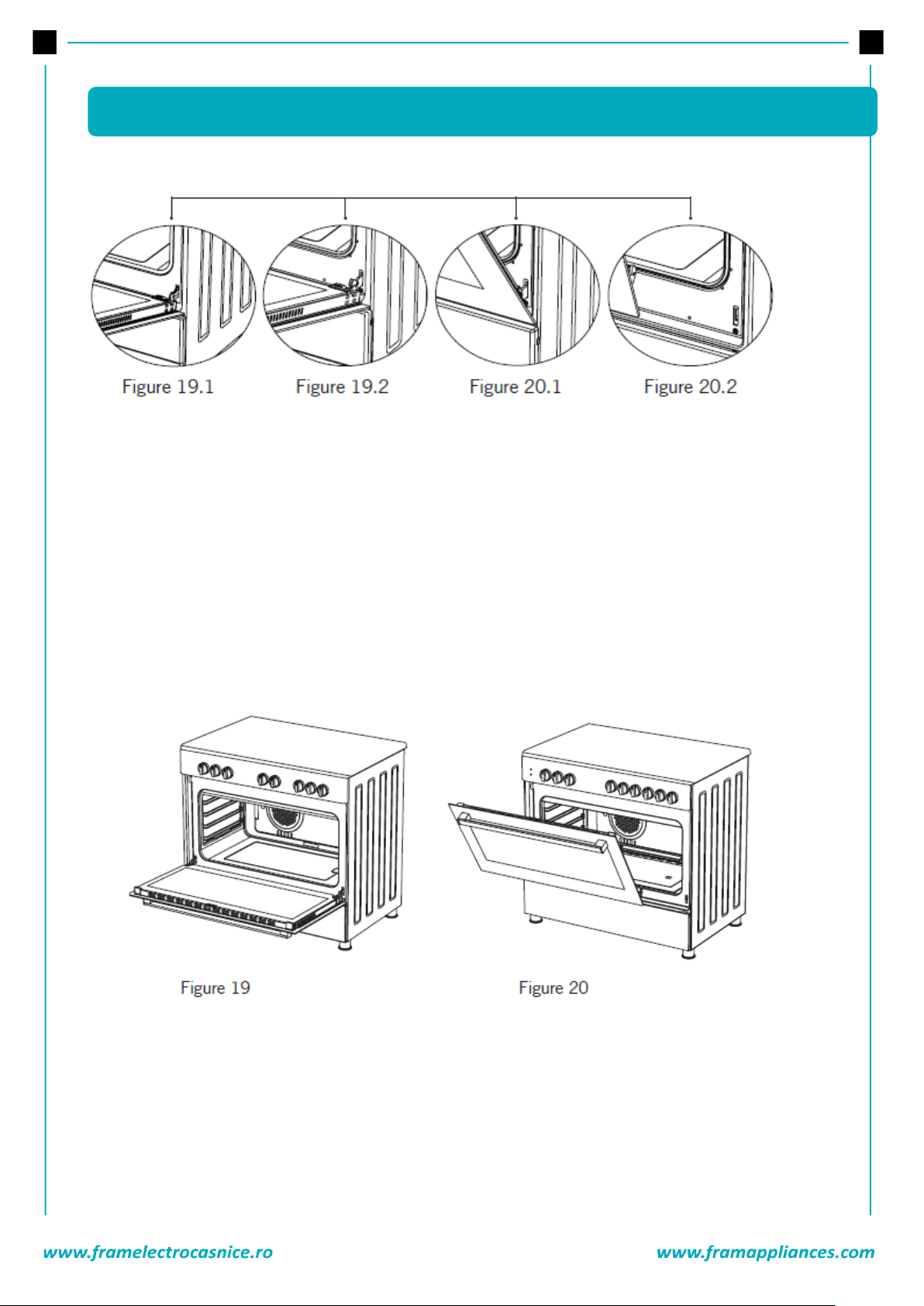

Figura 19.1

Figura 19.2

Figura 20.1

Figura 20.2

Figura 19

Figura 20

21

Pereții catalitici *

Pereții catalitici sunt localizați în stânga și în dreapta cavității
aparatului, sub ghidaje. Pereții catalitici îndepărtează mirosurile
neplăcute și cresc eficiența cuptorului. De asemenea, pereții catalitici
absorb reziduurile de ulei și curăță cuptorul în timpul funcționării.

Scoaterea pereților catalitici

Pentru a putea scoate pereții catalitici, trebuie să scoateți ghidajele.

După ce ghidajele sunt scoase, pereții catalitici se deblochează
automat. Pereții catalitici trebuie să fie înlocuiți la fiecare 2-3 ani.

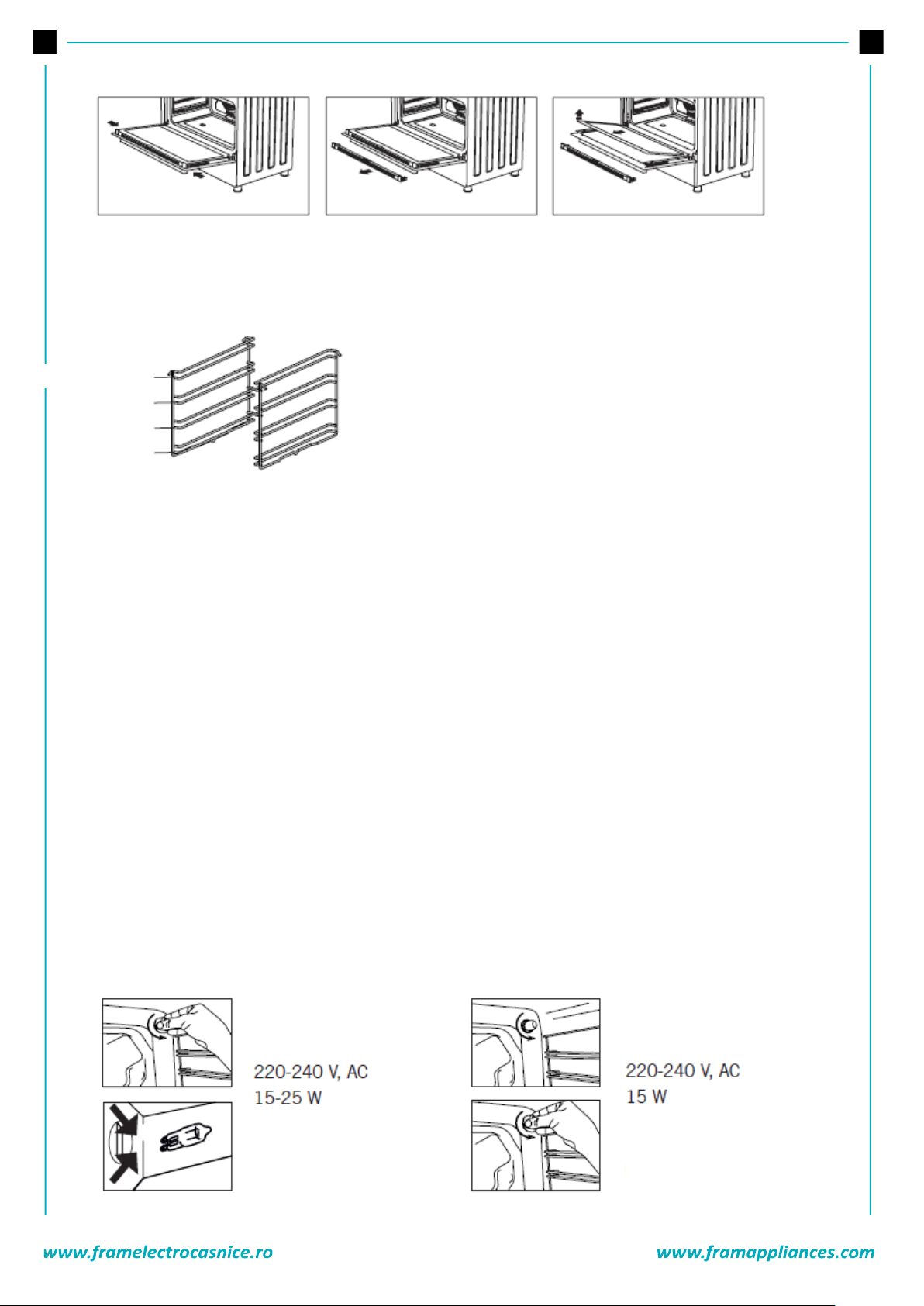

Pozițiile rafturilor *

Este important să introduceți în mod corespunzător rafturile de sârmă în cuptor. Aveți grijă ca rafturile de
sârmă să nu atingă peretele din spate al cuptorului. Pozițiile rafturilor de sârmă sunt prezentate în figura
alăturată. Puteți pune pe rafturile de sârmă o tavă adâncă sau o tavă standard.

Montarea și demontarea rafturilor de sârmă
Pentru a scoate rafturile de sârmă, apăsați clemele ilustrate prin săgeți în figură, scoateți mai întâi partea

inferioară, apoi scoateți partea superioară din locașul de instalare. Pentru a montarea rafturilor de sârmă,
urmați în ordine inversă pașii necesari demontării acestora.

Înlocuirea becului cuptorului
AVERTISMENT: Pentru evitarea pericolului de electrocutare, asigurați-vă că circuitul aparatului nu este

parcurs de electricitate înainte de schimbarea becului. Circuitul aparatului nu este parcurs de electricitate

atunci când alimentarea acestuia cu energie electrică este oprită.
Deconectați mai întâi aparatul de la sursa de alimentare și asigurați-vă că acesta este rece.
Scoateți capacul de protecție prin rotire, așa cum este indicat în figura alăturată. Dacă întâmpinați dificultăți
la rotirea capacului de protecție, utilizați mănuși de cauciuc.
Scoateți becul vechi prin deșurubare, apoi montați un bec nou, cu aceleași caracteristici.
Montați la loc capacul de protecție, conectați ștecărul la sursa de alimentare și finalizați operația de înlocuire

a becului. Cuptorul dumneavoastră este pregătit pentru utilizare.

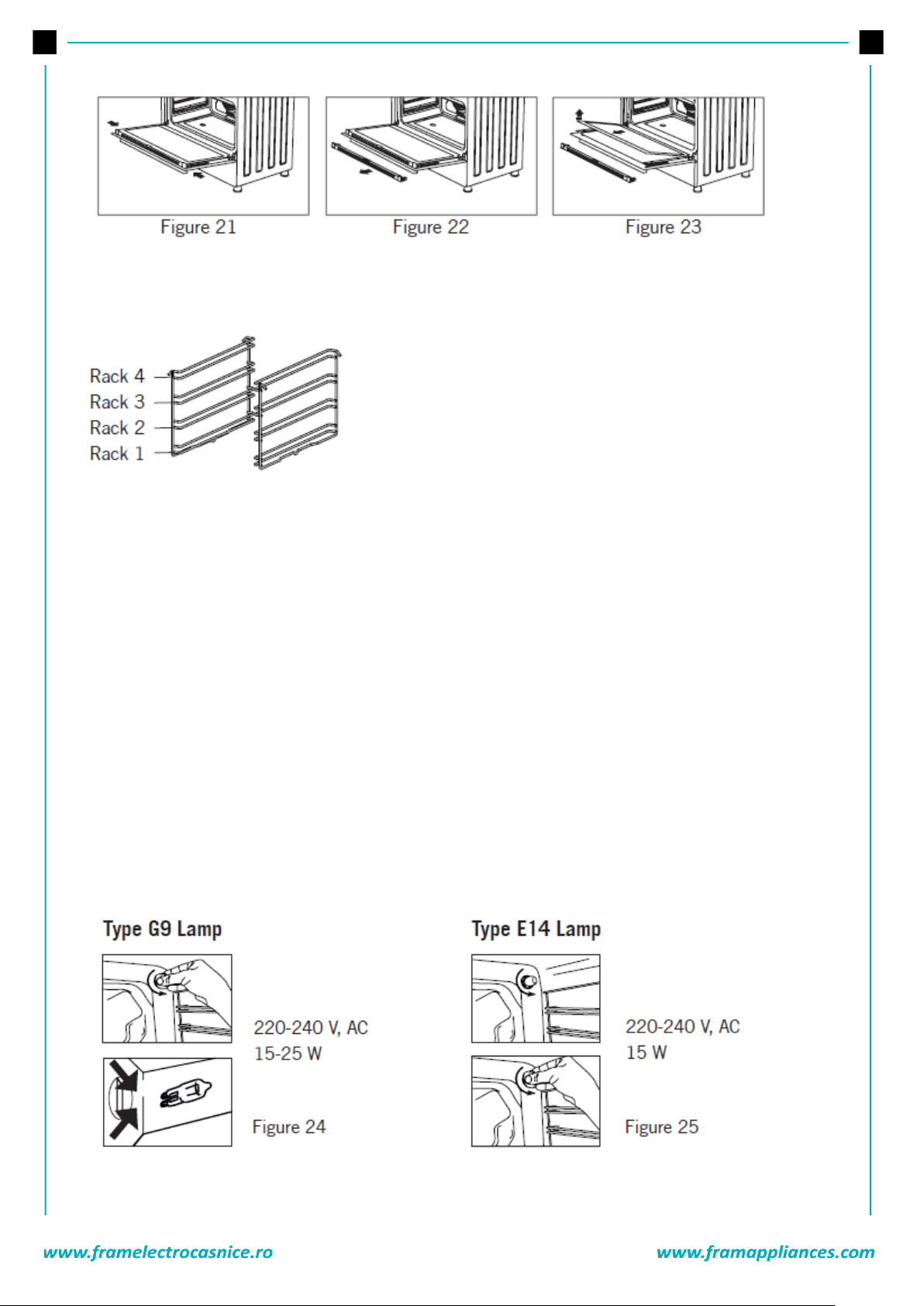

Figura 21

Figura 22

Figura 23

Raftul 4

Raftul 3

Raftul 2

Raftul 1

Bec tip G9

Bec tip E14

Figura 24

Figura 25

22

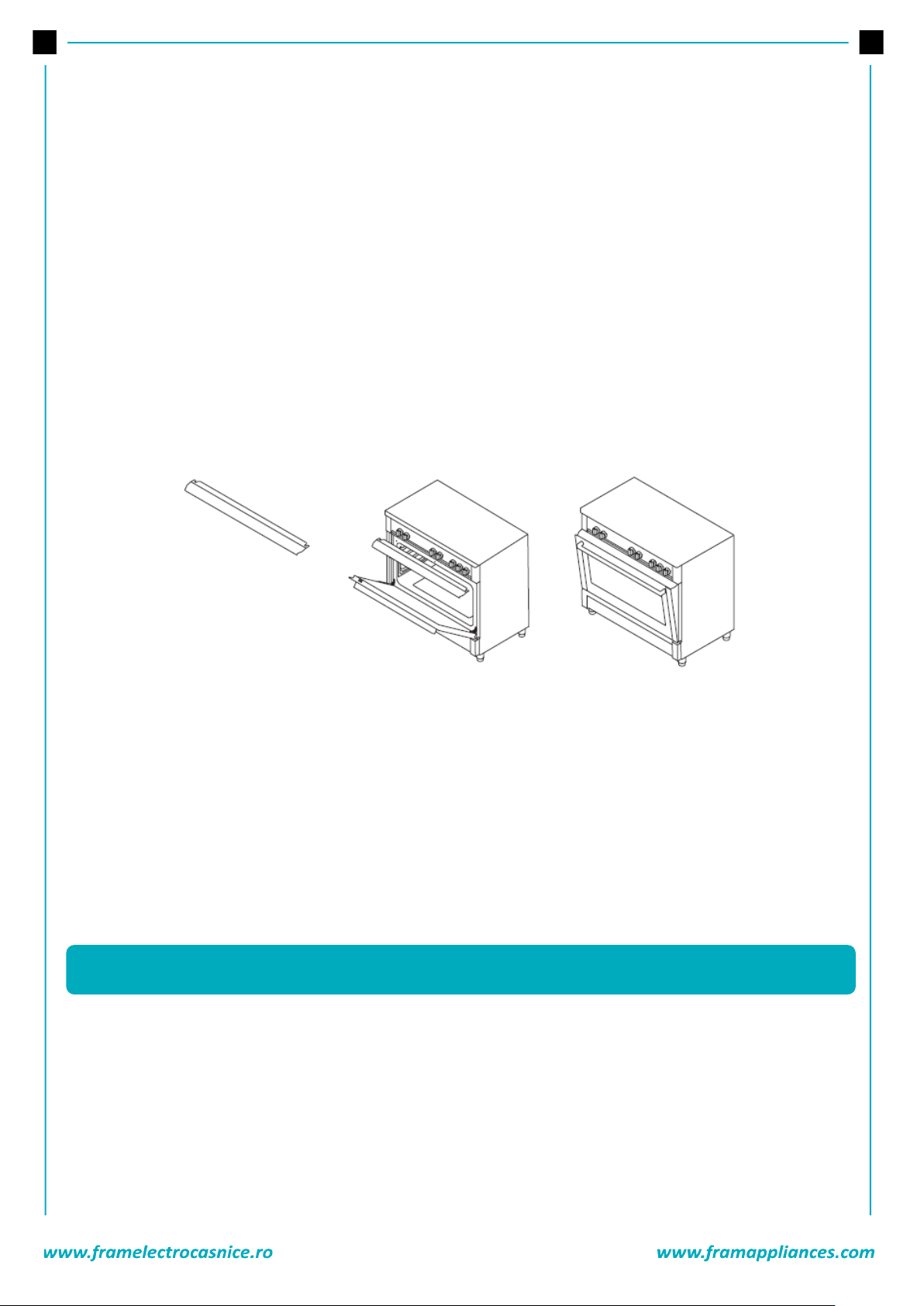

Utilizarea panoului deflector pentru grill *

1. Aparatul este prevăzut cu un deflector (figura 13) care protejează împotriva căldurii panoul de comandă și

butoanele atunci când este utilizat grillul cuptorului (Figura 26).

2. Vă rugăm să utilizați acest deflector pentru a evita deteriorarea panoului de comandă și a butoanelor din cauza
căldurii degajate atunci când este utilizat grillul cuptorului.

AVERTISMENT: Zonele accesibile se pot încinge pe durata utilizării grilului. Copiii cu vârste mici trebuie ținuți la
distanță de aparat.

3. Deschideți ușa cuptorului și poziționați deflectorul sub panou de comandă (figura 27).

4. Poziționați deflectorul sub panou de comandă, fixându-l prin închiderea cu grijă a ușii (Figura 28).

5. Atunci când utilizați grillul, este important să lăsați ușa cuptorului deschisă la un unghi corespunzător.

6. Deflectorul va asigura condiții ideale de preparare, protejând totodată panoul de comandă și butoanele.
AVERTISMENT: În cazul în care aparatul este prevăzut cu un termostat care permite utilizarea grillului cu ușa

închisă, utilizarea deflectorului nu mai este necesară.

Puteți remedia problemele pe care le întâlniți prin verificarea următoarelor puncte înainte de contacta
serviciul de asistență tehnică.

Puncte de verificare

În cazul în care întâmpinați probleme în timpul utilizării cuptorului, consultați mai întâi tabelul de mai jos și
încercați să puneți în aplicare sfaturile din cadrul acestuia.

13. DEPANARE

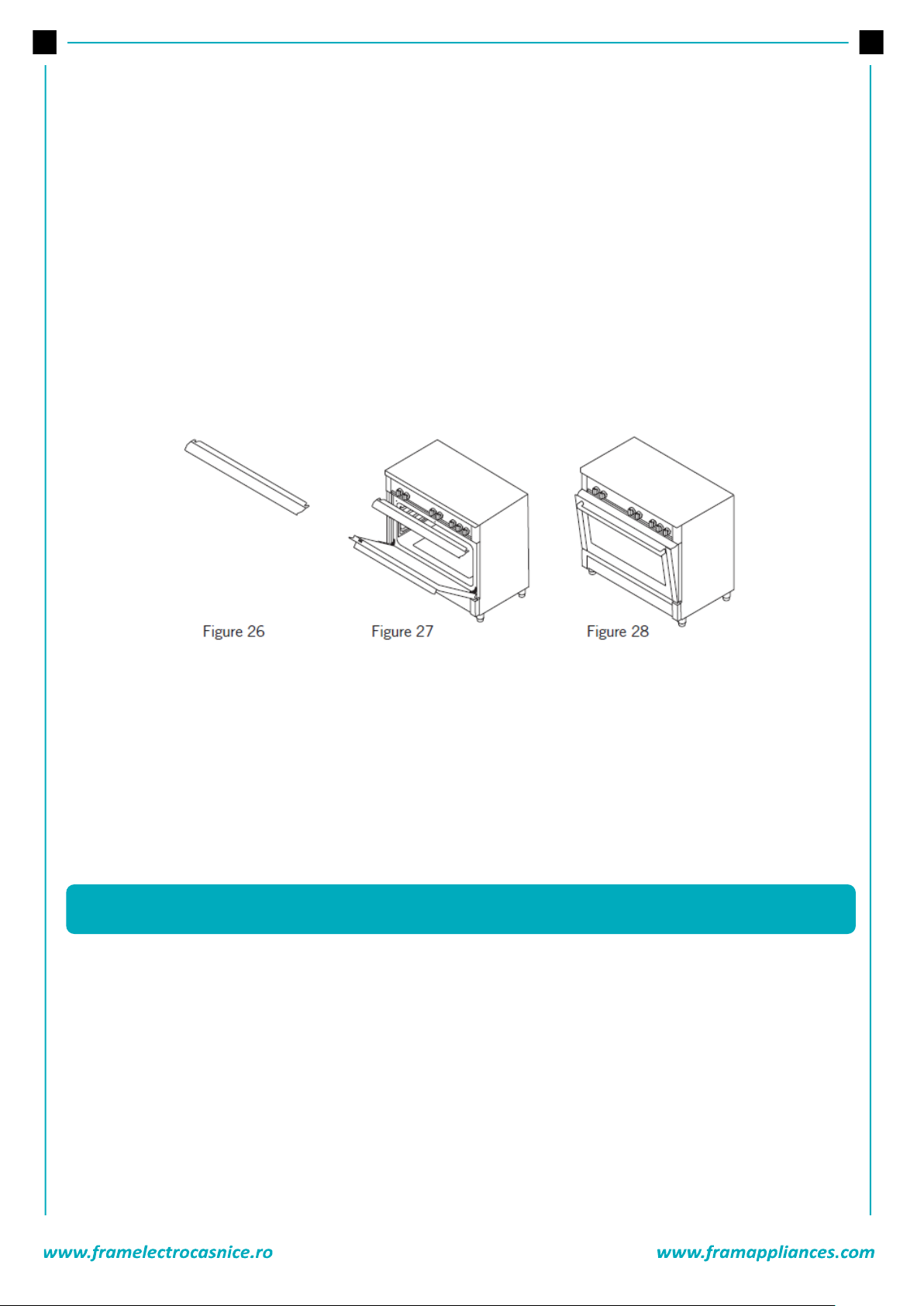

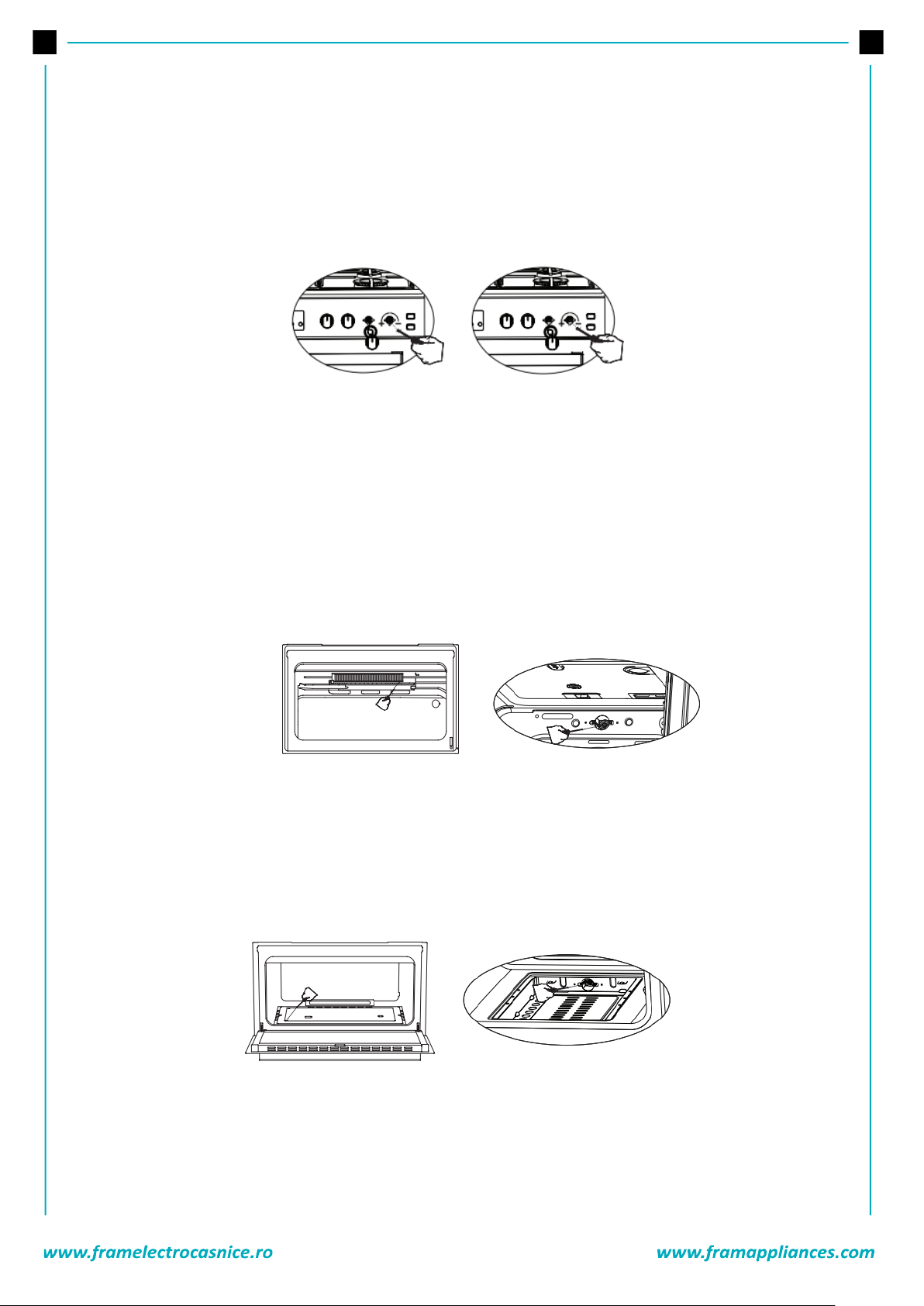

Figura 26

Figura 27

Figura 28

23

Problemă

Cauză posibilă

Soluții

Sursa de alimentare cu

energie electrică nu este
disponibilă.

Verificați sursa de alimentare cu energie
electrică.

Cuptorul nu funcționează.

Asigurați-vă că robinetul principal de gaz
este deschis.

Sursa de alimentare cu gaz

nu este disponibilă.

Verificați conducta de gaz, pentru a vă
asigura că aceasta nu este îndoită.

Asigurați-vă că furtunul de gaz este
conectat la cuptor.

Asigurați-vă că este utilizat un robinet de
gaz corespunzător.

Cuptorul se oprește în timpul preparării

alimentelor.

Ștecărul iese din priza de

perete.

Reintroduceți ștecărul în priza de perete.

Funcționare continuă pentru

prea mult timp.

Lăsați cuptorul să se răcească după cicluri

de preparare îndelungate.

Aparatul se oprește în timpul preparării

alimentelor.

Sunt introduse mai multe

ștecăre în aceeași priză de

perete.

Utilizați un singur ștecăr pentru fiecare
priză de perete.

Ușa cuptorului nu se deschide
corespunzător.

Rămân resturi de alimente
între ușa cuptorului și corpul

acestuia.

Curățați bine cuptorul.

Duzele sau bujiile de
aprindere sunt murdare.

Curățați duzele sau bujiile de aprindere
ale arzătoarelor.

Aprinzătorul nu funcționează.

Conductele arzătoarelor

sunt înfundate.

Curățați conductele arzătoarelor.

Șoc electric la atingerea cuptorului.

Împământarea nu este
corespunzătoare.

Asigurați-vă că sursa de alimentare este
conectată la împământare.

Este utilizată o priză de
perete fără împământare.

Se scurge apă pe componentele

aparatului.

Apa sau aburul pot fi

generate în anumite condiții,
în funcție de

alimentele care sunt
preparate. Acesta nu
constituie un defect al
aparatului.

Lăsați cuptorul să se răcească, apoi
îndepărtați apa cu o cârpă de vase.

Iese abur pe lângă ușă.

Rămâne apă în interiorul cuptorului.

Ușa cuptorului este deschisă

Închideți ușa.

Cuptorul nu încălzește.

Butoanele cuptorului nu
sunt reglate corect.

Consultați secțiunea referitoare la

utilizarea cuptorului.

Siguranță arsă sau disjunctor
declanșat.

Înlocuiți siguranța sau resetați
disjunctorul. Dacă aceste probleme se
repetă în mod frecvent, contactați un

electrician.

Utilizați cuptorul pentru
prima dată.

Elementele de încălzire emit fum. Acesta

nu constituie un defect. Fumul nu va mai fi
emis după 2-3 cicluri de funcționare.

Iese fum în timpul funcționării.

Sunt alimente pe elementele
de încălzire.

Lăsați cuptorul să se răcească și curățați

resturile de alimente de pe elementul de

încălzire.

Se utilizează în cuptor

accesorii din plastic sau din
alt material care nu este

rezistent la căldură.

La temperaturi ridicate, utilizați articole
din sticlă adecvate.

În timpul funcționării cuptorului, se

simte miros de plastic ars.

Dacă nu este necesar să întoarceți
alimentele pe care le gătiți, nu deschideți
frecvent ușa cuptorului. Dacă deschideți
ușa în mod frecvent, temperatura din
interiorul cuptorului scade și, prin urmare,
rezultatul preparării va fi afectat.

Cuptorul nu prepară corespunzător.

Ușa cuptorului este deschisă

în mod frecvent în timpul
preparării.

Lumina din interiorul aparatului este
slabă sau becul nu funcționează.

Un obiect străin acoperă
becul în timpul preparării.

Curățați suprafețele interioare ale

cuptorului.

Este posibil ca becul să fie

defect.

Înlocuiți-l cu un bec cu aceleași
caracteristici.

24

REGULI PRIVIND MANEVRAREA

1. Pentru transportul sau deplasarea aparatului, nu utilizați ușa și/sau mânerul acestuia.

2. Efectuați deplasarea și transportul în ambalajul original.

3. Acordați atenție maximă aparatului în timpul încărcării/descărcării și manevrării.

4. Asigurați-vă că ambalajul este bine închis în timpul manevrării și transportului.

5. Protejați ambalajul de factori externi (umiditate, apă etc.) care îl pot avaria.

6. Aveți grijă să nu deteriorați aparatul în urma loviturilor, căderilor, scăpărilor etc. în timpul manevrării și

transportării și să nu îl spargeți sau deformați în timpul utilizării.

RECOMANDĂRI PENTRU ECONOMISIREA ENERGIEI

Detaliile de mai jos vă va ajuta să utilizați produsul în mod ecologic și economic.

1. Utilizați recipiente emailate de culori închise, care conduc mai bine căldura în cuptor.

2. Pe măsură ce preparați alimentele, dacă rețeta sau manualul de utilizare indică faptul că este necesară

preîncălzirea, preîncălziți cuptorul.

3. Nu deschideți frecvent ușa cuptorului în timpul preparării.

4. Încercați să nu preparați în cuptor mai multe feluri de mâncare simultan. Puteți găti în același timp dacă puneți

două vase pe raftul de sârmă.

5. Gătiți mai multe feluri de mâncare în mod succesiv. Cuptorul nu va pierde căldură.

6. Opriți cuptorul cu câteva minute înainte de expirarea duratei de preparare. În acest caz, nu deschideți ușa

cuptorului.

7. Înainte de preparare, dezghețați alimentele congelate.

Caracteristici tehnice ale cuptorului

Specificații

90x60

Lățime exterioară

900 mm

Adâncime exterioară

610 mm

Înălțime exterioară

925 mm

Putere bec

15-25 W

Element de încălzire inferior

2000 W

Element de încălzire superior

1500 W

Element de încălzire grill

** 2500 W / 3250 W

Element de încălzire ventilator

2200 W x 1 / 1250 W x 2

Tensiune de alimentare

220-240 V AC / 380-415 V AC 50/60 Hz

Plită 145 mm *

1000 W

Plită 180 mm *

1500 W

Plită rapidă 145 mm *

1500 W

Plită rapidă 180 mm *

2000 W

** numai pentru produsul mixt.

14. SPECIFICAŢIILE TEHNICE ALE CUPTORULUI

25

AVERTISMENT: Pentru ca modificarea să fie realizată de service-ul autorizat, trebuie luat în considerare acest
tabel. Producătorul nu poate fi tras la răspundere pentru eventualele probleme apărute ca urmare
modificărilor necorespunzătoare.

AVERTISMENT: Pentru a creșterea calității produsului, specificațiile tehnice pot fi modificate fără o notificare
prealabilă.

AVERTISMENT: Valorile furnizate împreună cu aparatul sau în cadrul documentelor însoțitoare sunt valori de

laborator conforme cu standardele aplicabile. Aceste valori pot varia în funcție de condițiile de utilizare și de
mediu.

Caracteristici arzător

G20, 20 mbar
G25, 25 mbar

G30,28-30 mbar G31,37 mbar

Gaze naturale

GPL

Arzător pentru wok

Duză

Duză 0,96 mm 1,40

mm

Debit de gaz

Debit de gaz

254 g/h 0.333

m³/h

Putere

Putere

3,50 kW 3,50

kW

Arzător rapid

Duză

Duză 0,85 mm 1,15

mm

Debit de gaz

Debit de gaz

211 g/h 0.276

m³/h

Putere

Putere

2,90 kW 2,90

kW

Arzător semi-rapid

Duză

Duză 0,65 mm 0,97

mm

Debit de gaz

Debit de gaz

124 g/h 0.162

m³/h

Putere

Putere

1,70 kW 1,70

kW

Arzător auxiliar

Duză

Duză 0,50 mm 0,72

mm

Debit de gaz

Debit de gaz

69 g/h 0,96

m³/h

Putere

Putere

0,95 kW 0,95

kW

Arzător grill

Duză

Duză 0,78 mm 1,10

mm

Debit de gaz

Debit de gaz

182 g/h 0.238

m³/h

Putere

Putere

2,50 kW 2,50

kW

Arzător cuptor

Duză

Duză 0,92 mm 1,30

mm

Debit de gaz

Debit de gaz

254 g/h 0.333

m³/h

Putere

Putere

3,50 kW 3,50

kW

AVERTISMENT: Valorile diametrelor sunt specificate fără virgulă pe duze. De exemplu: Diametrul
de 1,70 mm este specificat „170” pe duze.

15. SPECIFICAŢIILE TEHNICE ALE ARAGAZULUI

26

Va informam ca persoanele fizice au urmatoarele obligatii prin legislatia specifica privind protectia mediului
si regimul deseurilor: deseurile de echipamente electrice si electronice (DEEE), pot contine substante
periculoase pentru mediu si sanatatea umana. Conform OUG 5/2015, exista obligativitatea predarii acestora,
pentru tratarea corespunzatoare si valorificarea componentelor reciclabile.

Societatea Network One Distribution S.R.L. este platitoare de taxa de ”timbru verde” pentru fiecare

Echipament Electric si Electronic (EEE) pe care il pune pe piata. Acest cost asigura tratarea ulterioara a
echipamentelor uzate colectate. Din acest motiv, odata ce devine deseu, produsul EEE poate fi predat gratuit

operatorului Dvs. de salubritate, la magazine atunci cand achizitionati alt echipament similar, sistemul “unul

la unu “sau la punctul de colectare organizat de Primaria Sectorului / localitatii Dvs.

Simbolul (marcajul) aplicat produselor, care indica faptul ca deseurile DEEE, bateriile
si acumulatorii fac obiectul unei colectari separate, il reprezinta o pubela barata cu
o cruce.

Aceste masuri vor ajuta la protejarea mediului.

Societatea Network One Distribution S.R.L. este inscrisa in Registrul de punere pe piata a echipamentelor
electrice si electronice, avand numarul de inregistrare: RO-2016-03-EEE-0201-IV. De asemenea, au fost
intocmite si sunt gestionate: Registrul de Retragere EEE si Registrul de Rechemare EEE, in conformitate cu
HG 322/2013. Totodata societatea este inscrisa in Registrul de punere pe piata a bateriilor, avand numarul
de inregistrare: RO-2011-03-B&A-0283.

Conformitatea cu directiva RoHS: Produsul pe care l-aţi cumpărat este conform cu Directiva RoHS UE
(2011/65/UE). Nu conţine materialele dăunătoare şi interzise specificate în Directivă.

Va multumim ca participati alaturi de noi la protejarea mediului si a sanatatii umane!

MĂSURI PENTRU PROTECȚIA MEDIULUI

27

F R A M este marcă înregistrată a companiei Network One Distribution SRL. Celelalte branduri și
denumirile produselor sunt mărci de comerț sau mărci de comerț înregistrate ale respectivilor
deținători.

Nicio parte a specificațiilor nu poate fi reprodusă sub nicio formă și prin niciun mijloc, nici utilizată
pentru obținerea unor derivate precum traduceri, transformări sau adaptări, fără consimțământul

prealabil al companiei NETWORK ONE DISTRIBUTION.
Copyright © 2020 Network One Distribution. Toate drepturile rezervate.
www.framelectrocasnice.ro; www.framappliances.com; www.nod.ro

Acest produs este proiectat și realizat în conformitate cu standardele și normele Comunității

Europene.

Importator: Network One Distribution

Str. Marcel Iancu, nr. 3-5, București, România
Tel: [phone], www.framelectrocasnice.ro , www.nod.ro

28

Mixt Cooker

FFSC-S90MLITGCF-RBK

5 Gas Burners, Electric oven, 90x60 cm,

Spare LPG nozzles included

29

Before using the appliance, please read carefully this instruction manual and keep it for future reference.

This instruction manual is designed to provide you with all required instructions related to the installation,
use and maintenance of the appliance.
In order to operate the unit correctly and safety, please read this instruction manual carefully before
installation and usage.

➔ Mixt Cooker
➔ User manual
➔ Warranty card

Safety instructions

• Carefully read all instructions before using your appliance and keep them in a convenient place for
reference when necessary.

• This manual has been prepared for more than one model therefore your appliance may not have
some of the features described within. For this reason, it is important to pay particular attention to any
figures whilst reading the operating manual.

General safety warnings

• This appliance can be used by children aged from 8 years and above and by persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been given
supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

Thank you for purchasing this product F R A M !

1. INTRODUCTION

2. CONTENT OF YOUR PACKAGE

3. SAFETY PRECAUTIONS

30

Children should not play with the appliance. Cleaning and user maintenance should not be made by children
without supervision.

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid
touching heating elements. Keep children less than 8 years of age away unless they are continually
supervised.

WARNING: Unattended cooking with fat or oil can be dangerous and may result in fire. NEVER try to
extinguish such a fire with water but switch off the appliance and cover the flame with a lid or a fire
blanket.

CAUTION: The cooking process must be supervised. A short-term cooking process has to be supervised
continuously.

WARNING: Danger of fire: Do not store items on the cooking surfaces.

• Do not operate the appliance by means of an external timer or separate remote-control system.

• Do not use steam cleaners to clean the appliance.

• Your appliance is produced in accordance with all applicable local and international standards and

regulations.

• Maintenance and repair work should only be carried out by authorized service technicians.
Installation and repair work that is carried out by unauthorized technicians may be dangerous. Do not alter
or modify the specifications of the appliance in any way. Inappropriate hob guards can cause accidents.

• Before connecting your appliance, make sure that the local distribution conditions (nature of the gas
and gas pressure or electricity voltage and frequency) and the specifications of the appliance are compatible.
The specifications for this appliance are stated on the label.

CAUTION: This appliance is designed only for cooking food and is intended for indoor domestic

household use only. It should not be used for any other purpose or in any other application, such as for
non-domestic use, in a commercial environment or for heating a room.

• This appliance is not connected to a ventilation device. It shall be installed and connected in
accordance with current installation regulations. Particular attention should be given to the relevant
requirements regarding ventilation.

• If the burner has not lit after 15 seconds, stop operating the device and open the compartment door.
Wait at least 1 minute before attempting to ignite the burner again.

• These instructions are only valid if the correct country symbol appears on the appliance. If the symbol
does not appear on the appliance, refer to the technical instructions which describe how to modify the
appliance to match the conditions of use of the country.

• Make sure that the supply cord is not trapped or damaged during installation. If the supply cord is
damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order
to prevent a hazard.

CAUTION: “In case of hotplate glass breakage”: immediately shut off all burners and any electrical heating

elements and isolate the appliance from the power supply, do not touch the appliance surface, do not use
the appliance.

Installation warnings

• Do not operate the appliance before it is fully installed.

• The appliance must be installed by an authorized technician. The manufacturer is not responsible for

any damage that might be caused by incorrect placement and installation by unauthorized people.

31

• When the appliance is unpacked, make sure that it is has not been damaged during transportation.
In the case of defect, do not use the appliance and contact a qualified service agent immediately. The
materials used for packaging (nylon, staplers, Styrofoam, etc.) may be harmful to children and they should
be collected and removed immediately.

• Protect your appliance from the atmosphere. Do not expose it to sun, rain, snow, dust or excessive
humidity.

• Materials around the appliance (i.e. cabinets) must be able to withstand a minimum temperature of
100°C.

• The appliance must not be installed behind a decorative door, in order to avoid overheating.
During use

• Do not put flammable or combustible materials in or near the appliance when it is operating.
Do not leave the oven unattended when cooking with solid or liquid oils. They may catch fire under extreme

heating conditions. Never pour water on to flames that are caused by oil, instead switch the cooker off and
cover the pan with its lid or a fire blanket.

• Always position pans over the center of the cooking zone, and turn the handles to a safe position so
they cannot be knocked or grabbed.

• If the product will not be used for a long period of time, turn the main control switch off. Turn the
gas valve off when a gas appliance is not in use.

• Make sure the appliance control knobs are always in the “0” (stop) position when the appliance is
not in use.

CAUTION: The use of a gas cooking appliance results in the production of heat, moisture and products of
combustion in the room in which it is installed. Ensure that the kitchen is well ventilated especially when the
appliance is in use. Keep natural ventilation holes open or install a mechanical ventilation device (mechanical
extractor hood).

• Prolonged intensive use of the appliance may call for additional ventilation, such as opening a
window, or for more effective ventilation, for example, increasing the level of mechanical ventilation where
necessary.

During cleaning and maintenance

• Make sure that your appliance is switched off at the mains before carrying out any cleaning or
maintenance operations.

• Do not remove the control knobs to clean the control panel.

• To maintain the efficiency and safety of your appliance, we recommend you always use original spare

parts and to call our authorized service agents when needed.

This appliance has been designed to be used only for home cooking. Any other use (such as heating a room)
is improper and dangerous. The operating instructions apply to several models. You may notice differences
between these instructions and your model.

Electrical Safety

• Plug the appliance in a grounded socket protected by a fuse conforming to the values specified in the
technical specifications chart.

• Have an authorized electrician set grounding equipment. Our company shall not be responsible for
the damages that shall be incurred due to using the product without grounding according to local regulations.

• The power supply cord (the cord with plug) shall not contact the hot parts of the appliance.

• If the power supply cord (the cord with plug) is damaged, this cord shall be replaced by the

manufacturer or its service agent or equally qualified personnel to prevent a hazardous situation.

• Never wash the product by spraying or pouring water on it! There is a risk of electrocution.

32

WARNING: To avoid electric shock, ensure that the device circuit is open before changing the lamp.

WARNING: Cut off all supply circuit connections before accessing the terminals.

WARNING: If the surface is cracked, turn off the appliance to avoid risk of electric shock.

• Do not use cut or damaged cords or extension cords other than the original cord.

• Make sure that there is no liquid or humidity in the outlet where the product plug is installed.

• The rear surface of the oven also heats up when the oven is operated. Electrical connections shall

not touch the rear surface, otherwise the connections may be damaged.

• Do not tighten the connecting cables to the oven door and do not run them over hot surfaces. If the
cord melts, this may cause the oven to short circuit and even a fire.

• Unplug the unit during installation, maintenance, cleaning and repair.

• If the power supply cable is damaged, it must be replaced by its manufacturer or authorized technical

service or any other personnel qualified at the same level, in order to avoid any dangerous situation.

• Make sure the plug is inserted firmly into wall socket to avoid sparks.

• Do not use steam cleaners for cleaning the appliance, otherwise electric shock may occur.

• An omni polar switch capable to disconnect power supply is required for installation. Disconnection

from power supply shall be provided with a switch or an integrated fuse installed on fixed power supply
according to building code.

• Appliance is equipped with a type ‘’Y’’ cord cable.

• Fixed connections shall be connected to a power supply enabling omni polar disconnection. For

appliances with over voltage category below III, disconnection device shall be connected to fixed power
supply according to wiring code.

Gas safety

1. This appliance is not connected to burning products evacuation apparatus. This appliance must be
connected and installed according to the installation regulations in force. Conditions regarding ventilation
must be considered.

2. When a gas cooking appliance is used; humidity, heat and burning products are generated in the
room. First of all, make sure the kitchen is well ventilated when operating the appliance and maintain natural
ventilation openings or install a mechanical ventilation equipment.

3. After using the appliance heavily for en extended period of time, additional ventilation may be
required. For example, open a window or adjust a higher speed for mechanical ventilation, if any.

4. This appliance must be used only in well ventilated locations in accordance with the regulations in
force. Please read the manual before installing or using this product.

5. Before positioning the appliance, make sure local network conditions (gas type and gas pressure)
meets appliance requirements.

6. The mechanism cannot be run for longer than 15 seconds. If the burner is not on after 15 seconds,
stop the mechanism and wait for at least one minute before trying to ignite the burner again.|

7. All kinds of operations to be performed on gas installation must be performed by authorized and
competent people.

8. This appliance is adjusted for natural gas (NG). If you must use your product with a different gas type,
you have to apply to authorized service for the conversion .

9. For proper operation, hood, gas pipe and clamp should be replaced periodically according to
manufacturer recommendations and when required.

10. Gas should burn well in gas products. Well burning gas can be understood from blue flame and
continuous burning. If gas does not burn sufficiently, carbon monoxide (CO) can be generated. Carbon
monoxide is a colorless, odorless and very toxic gas; even small amounts have lethal effect .

33

11. Ask your local gas supplies about the phone numbers for emergencies related to gas and the
measures to be taken upon gas odor is detected.

What to do when gas odor is detected

1. Do not use naked flame, and do not smoke.

2. Do not operate any electrical switch. (For example: lamp switch or doorbell)

3. Do not use telephone or mobile phone.

4. Open the doors and windows.

5. Close all valves on the appliances that utilize gas and the gas counters.

6. Check all hoses and their connections against leaks. If you still smell gas, leave the house and warn
your neighbors.

7. Call fire brigade from a telephone outside the home.

8. Do not enter into the house until authorities clarify it is safe.

Intended Use

1. This product is designed for home use. Commercial use of the appliance is not permitted.

2. This appliance may only be used for cooking purposes. It shall not be used for other purposes like heating

a room.

3. This appliance shall not be used to heat plates under the grill, drying clothes or towels by hanging them on
the handle or for heating purposes.

4. The manufacturer assumes no responsibility for any damage due to misuse or mishandling.

5. Oven part of the unit may be used for thawing, roasting, frying and grilling food.

6. Operational life of the product you have purchased is 10 years. This is the period for which the spare parts

required for the operation of this product as defined is provided by the manufacturer.

7. Your oven requires 16 or 32 Ampere fuse according to the appliance’s power. If necessary,

installation by a qualified electrician is recommended.

8. Your oven is adjusted in compliance with 220-240V AC/380-415V AC 50/60Hz.electric supply. If the

mains are different from this specified value, contact your authorized service.

9. Electrical connection of the oven should only be made by the sockets with earth system installed in

compliance with the regulations. If there is no proper socket with earth system in the place where
the oven will be placed, immediately contact a qualified electrician. Manufacturer shall never be
responsible from the damages that will arise because of the sockets connected to the appliance
with no earth system. If the ends of the electrical connection cable are open, according to the
appliance type, make a proper switch installed in the mains by which all ends can be disconnected
in case of connecting / disconnecting from / to the mains.

10. If your electric supply cable gets defective, it should definitely be replaced by the authorized service

or qualified electricians in order to avoid from the dangers.

11. Electrical cable should not touch the hot parts of the appliance.

12. Please operate your oven in dry atmosphere

4. ELECTRICAL CONNECTION

34

Electrical connection scheme

WARNING: Before starting any work related with gas installation, turn off gas supply. Risk of explosion.

Please operate your oven in dry atmosphere.

1. Fit the clamp to the hose. Push one of the hose until it goes to the end of the pipe.

2. For the sealing control; ensure that the buttons in the control panel are closed, but the gas cylinder is

open. Apply some soap bubbles to the connection. If there is gas leakage, there will be foaming in the soaped
area.

3. The oven should be using a well ventilation place and should be install on flat ground.

4. Re-inspect the gas connection.

5. When placing your oven to its location, ensure that it is at the counter level. Bring it to the counter level

by adjusting the feet if necessary.

6. Do not make gas hose and electrical cable of your oven go through the heated areas, especially through
the rear side of the oven. Do not move gas connected oven. Since the forcing shall loosen the hose, gas
leakage may occur.

7. Please use flexible hose for gas connection.

For LPG connection.

For LPG (cylinder) connection, affix metal clamp on the hose coming from LPG cylinder. Affix an edge of the
hose-on-hose inlet connector behind the appliance by pushing to end through heating the hose in boiled
water. Afterward, bring the clamp towards end section of the hose and tighten it with screwdriver. The gasket
and hose inlet connector required for connection is as the picture shown below.

NOTE: The regulator to be affixed on LPG cylinder should have 300 mms feature.

5. GAS CONNECTION

35

For natural gas connection;

WARNING: Natural gas connection should be done by authorized service.

For natural gas connection, place gasket in the nut at the edge of natural gas connection hose. To install the hose
on main gas pipe, turn the nut. Complete the connection by making gas leakage control.

Gas hose passageway

Connect the appliance to the gas piping tap in shortest possible route and in a way that ensure no gas leakage will
occur.
In order to carry on a tightness and sealing safety check ensure that the knobs on the control panel are closed and
the gas cylinder is open.
WARNING: While performing a gas leakage check, never use any kind of lighter, match, cigarette or similar burning
substance.
Apply soap bubble on the connection points. If there is any kind of leakage, then it will cause bubbling.
While inserting the appliance in place ensure that it is on the same level with the worktop. If required adjust the
legs in order the make level with the worktop.
Use the appliance on a level surface and in a well-ventilated environment.
WARNING: Before placing the appliance, check that the local distribution conditions (gas type and pressure)
conform to the product settings.

Nozzle change operation.

1. Please use driver with special head for removed and install nozzle as. (figure 3)

2. Please remove nozzle (figure 4) from burner with special nozzle driver

and install new nozzle. (figure 5)

36

Ventilation of room

The air needed for burning is received from room air and the gases emitted are given directly in room.
For safe operation of your product, good room ventilation is a precondition. If no window or room to
be utilized for room ventilation is available, additional ventilation should be installed. However, room
has a door opening outside, it is no needed to vent holes.

Room size

Ventilating opening

Smaller than 5 m³

min. 100 cm²

Between 5 m³ - 10 m³

min. 50 cm²

Bigger than 10 m³

no need

In basement or cellar

min. 65 cm²

Reduced gas flow rate setting for hob taps.

1. Ignite the burner that is to be adjustment and turn the knob to the reduced position.

2. Remove the knob from the gas tap.

3. Use an appropriately sized screwdriver to adjust the flow rate adjustment screw. For LPG (butane-pro

pane) turn the screw clockwise. For the naturel gas, you should turn the screw counter- clockwise once.
“The normal length of a straight flame in the reduced position should be 6-7 mm. “

4. If the flame is higher than the desired position, turn the screw clockwise. If it is smaller turn anticlockwise.

5. For the last control, bring the burner both to high-flame and reduced positions and check whether the

flame is on or off.
Depending on the type of gas tap used in your appliance the adjustment screw position may vary.
To adjust your oven acc. to the gas type, make the adjustment for reduced flame carefully by turning with a
small screwdriver as shown below on the screw in the middle of the gas cocks as well as nozzle changes
(figure 6 and 7).

37

Removal of the lower and upper burner and installation of the injector to the gas oven
Removal of the upper burner:

With the help of a screwdriver, remove the screw as shown in figure 8. As shown in figure 8.1, remove
the injector in the bearing with a socket wrench. In order to re-place the burner, apply the removal
process reversely.

Removal of the lower burner:
The lower burner door has been fixed with two screws. As shown in figure 9, remove it with the help of
a screwdriver. As shown in figure 9.1, remove the injector in the bearing with a socket wrench. In order
to re-place the burner, apply the removal process reversely.

38

6. PRODUCT DESCRIPTION

1. Oven control knobs

2. Hob control knobs

3. Wire grill

4. Deep tray

5. Door

6. Handle

7. Lower cabinet door

8. Plastic leg

9. Lamp

10. Grill

11. Deep tray

12. Large burner

13. Middle burner

14. Auxiliary burner

15. Wok burner

16. Hot plate

39

Accessories

Check if the electrical installation is proper to bring the appliance in operating condition. If electricity
installation is not suitable, call an electrician and plumber to arrange the utilities as necessary.
Manufacturer shall not be held responsible for damages caused by operations performed by
unauthorized persons.

WARNING: It is customer's responsibility to prepare the location the product shall be placed on and also
to have the electrical installation prepared.

WARNING: The rules in local standards about electrical installations shall be followed during product
installation.

WARNING: Check for any damage on the appliance before installing it. Do not have the product installed
if it is damaged. Damaged products cause a risk for your safety.

Right Place for Installation and Important Warnings

Appliance feet should not stay on soft surfaces such as carpets. The kitchen floor shall be durable to
carry the unit weight and any other kitchenware that may be used on the oven.
The appliance is suitable for use on both side walls, without any support, or without being installed in a
cabinet. If a hood or aspirator will be installed above the cooker, follow the instructions of the
manufacturer for height of mounting. (min. 650 mm)

Deep tray
Used for pastries, deep fried foods and stew recipes. In case of frying
directly on the grill for cakes, frozen foods and meat dishes, it can be
used of oil pick-up tray.

Wire grill
Used for frying and/or placing the foods to be baked, fried and frozen
foods on the desired rack.

7. INSTALLATION OF YOUR OVEN

40

WARNING: The kitchen furniture near the appliance must be heat resistant.
WARNING: Do not use the door and/or handle to carry or move the appliance.

WARNING: Do not install the appliance beside refrigerators or coolers. Heat radiated by the appliance
increases the energy consumption of cooling devices.

Installation of The Oven Feet

In order to install the oven feet.

1. Foot attachment lath is installed on the oven from the bottom of the oven as shown in (figure 10). Nuts

are centered on these lathes in order to screw feet. Complete the feet installation process by screwing the
feet to the nuts (figure 11).

2. You can balance your oven by turning the screwed feet according to the surface type you are using.

3. If your oven has plastic food as in (figure 12) you can adjust your ovens height from these feet as turned

clockwise or anticlockwise.

Chain Lashing Illustration

41

Before using the appliance, in order to ensure safe use, be sure to fix the appliance to the wall using the chain
and hooked screw supplied. Ensure that the hook is screwed into the wall securely.

1. Mechanical timer

2. Function selection button

3. Front left heater

4. Rear left heater

5. Center heater
(Wok burner or hotplate)

6. Rear right heater

7. Front right heater

WARNING: The control panel above is only for illustration purposes. Consider the control panel on your
device.

Mechanical timer*: Used for determining the period for cooking in the oven. When adjusted time is expired,
power to heaters is turned off and an audible warning signal is emitted. Mechanical timer can be adjusted to
desired period between 0-90 minutes. For cooking periods, see cooking tables.

8. CONTROL PANEL

42

Thermostat: Used for determining the cooking temperature of the dish to be cooked in the oven. After
placing the food inside the oven, turn the switch to adjust desired temperature setting between 40-240 °C.
For cooking temperatures of different food, see cooking table.

Using Oven Burners

1. If your oven equipped with burners that operates with gas, appropriate knob should be used in order

to ignite the burners. Some models have automatic ignition from the knob; it is easy to ignite the burner
by turning the knob. Also, burners can be ignited by pressing the ignition button or they can be ignited
with a match.

2. Do not continuously operate the igniter for more than 15 seconds. If the burner does not ignite, wait
minimum one minute before trying again. If the burner is extinguished for of the any reason, close the
gas control valve and wait a minimum of one minute before trying again.

Using Oven Heating Elements

1. When your oven is operated first time, an odor will be spread out which will be sourced from using

the heating elements. In order to get rid of this, operate it at 240 °C for 45-60 minutes while it is empty.

2. Oven control knob should be positioned to desired value; otherwise oven does not operate.

3. Kinds of meals, cooking times and thermostat positions are given in cooking table. The values given in

the cooking table are characteristic values and were obtained because of the tests performed in our
laboratory. You can find different flavors suitable for your taste depending on your cooking and using
habits.

4. You can make chicken revolving in your oven by means of the accessories.

9. USING OVEN SECTION

43

5. Cooking times: The results may change according to the area voltage and material having different
quality, amount and temperatures.

6. During the time when cooking is being performed in the oven, the lid of the oven should not be opened
frequently. Otherwise, circulation of the heat may be imbalanced and the results may change.

Using the Grill

1. When you place the grill on the top rack, the food on the grill shall not touch the grill.

2. You can preheat for 5 minutes while grilling. If necessary, you may turn the food upside down.

3. Food shall be in the center of the grill to provide maximum air flow through the oven.

To turn on the grill.

1. Place the function button over the grill symbol.

2. Then, set it to the desired grill temperature.

To turn the grill off.

Set the function button to the off position.

WARNING: Keep the oven door closed while grilling. (electrical grill)
WARNING: Keep the oven door opened while grilling. (gas grill)

Using the Chicken Roasting *

Place the spit on the frame. Slide turn spit frame into the oven at the desired level. Locate a dripping
pan through the bottom in order to collect the fast. Add some water in dripping pan forb easy cleaning.
Do not forget to remove plastic part from spit. After grilling, crew the plastic handle to the skewer and
take out the food from oven.

Using Gas Burners

Flame cut-off safety device (FFD) *; operates instantly when safety mechanism activates due to overflown

liquid over upper hobs.

44

1. The valves controlling the gas cookers have special security mechanism. In order to light the cooker always press
on the switch forward and bring it to flame symbol by turning counterclockwise. All the lighters shall operate and
the cooker you controlled shall light only. Keep the switch pressed until ignition i performed. Press on the lighter
button and turn the knob counterclockwise.

2. Do not continuously operate the igniter for more than 15 seconds. If the burner does not ignite, wait minimum
one minute before try again.

3. In models with gas security system, when flame of the cooker is extinguished, control valve cuts off the gas
automatically. For operate the burners with gas security system you must press the knob and turn counter­clockwise. After the ignition you must wait nearly 5-10 second for gas security systems activation. If the burner is
extinguished for of the any reason, close the gas control valve and wait a minimum of one minute before trying
again.

Closed

Fully open

Half open

4. Before operating your hob please make sure that the burner caps are well positioned. The right placement
of the burner caps are shown as below.

Using Hot Plates

Level 1

Level 2

Level 3

Level 4

Level 5

Level 6

Ø80 mm

200 W

250 W

450 W

---

---

---

Ø145 mm

250 W

750 W

1000 W

---

---

---

Ø180 mm

500 W

750 W

1500 W

---

---

---

Ø145 mm rapid

500 W

1000 W

1500 W

---

---

---

Ø180 mm rapid

850 W

1150 W

2000 W

---

---

---

Ø145 mm

95 W

155 W

250 W

400 W

750 W

1000 W

Ø180 mm

115 W

175 W

250 W

600 W

850 W

1500 W

Ø145 mm rapid

135 W

165 W

250 W

500 W

750 W

1500 W

Ø180 mm rapid

175 W

220 W

300 W

850 W

1150 W

2000 W

Ø220 mm

220 W

350 W

560 W

910 W

1460 W

2000 W

45

1. Electric hotplates have standard of 6 temperature levels. (as describe herein above)

2. When using first time, operate your electric hotplate in position 6 for 5 minutes. This will make the agent

on your hotplate which is sensitive to heat get hardened by burning.

3. Use flat bottomed saucepans which fully contact with the heat as much as you can, so that you can use
the energy more productively.

Pot Sizes

90*60

Small burner

12-18 cm

Normal burner

18-22 cm

Big burner

22-26 cm

WOK burner

26-32 cm

Function Button: Used for determining the heaters to be used for cooking the dish to be cooked in the
oven. Heater program types in this button and their functions are described below. All heater types and
program types consisting of these heaters may not be available at all models.

10. PROGRAM KNOB

46

WARNING: All heater types and program types consisting of these heaters may not be available at all models.

COOKING TIME TABLE
WARNING: Oven must be preheated for 7-10 minutes before placing the food in it.

Food

Cooking
function

Cooking

temperature

(°C)

Cooking

rack

Cooking

time (min.)

Cake

Static

180

2

70

Small cake

Static

180

2

40

Pie

Static

200

2

70

Pastry

Static +Fan

180-200

2

20-25

Cookie

Static

175

2

20

Apple pie

Static

180-190

1

150

Sponge cake

Static

175

2

45-50

Pizza

Static

190

2

25

Lasagna

Static

180-200

2

50-60

Meringue

Static

100

2

60

Grilled chicken *

Grill + Fan

220

4

25-35

Grilled fish *

Gril l+ Fan

220

4

35-40

Calf steak *

Grill

Max.

4

30

Grilled meatball *

Grill

Max.

4

40

.

47

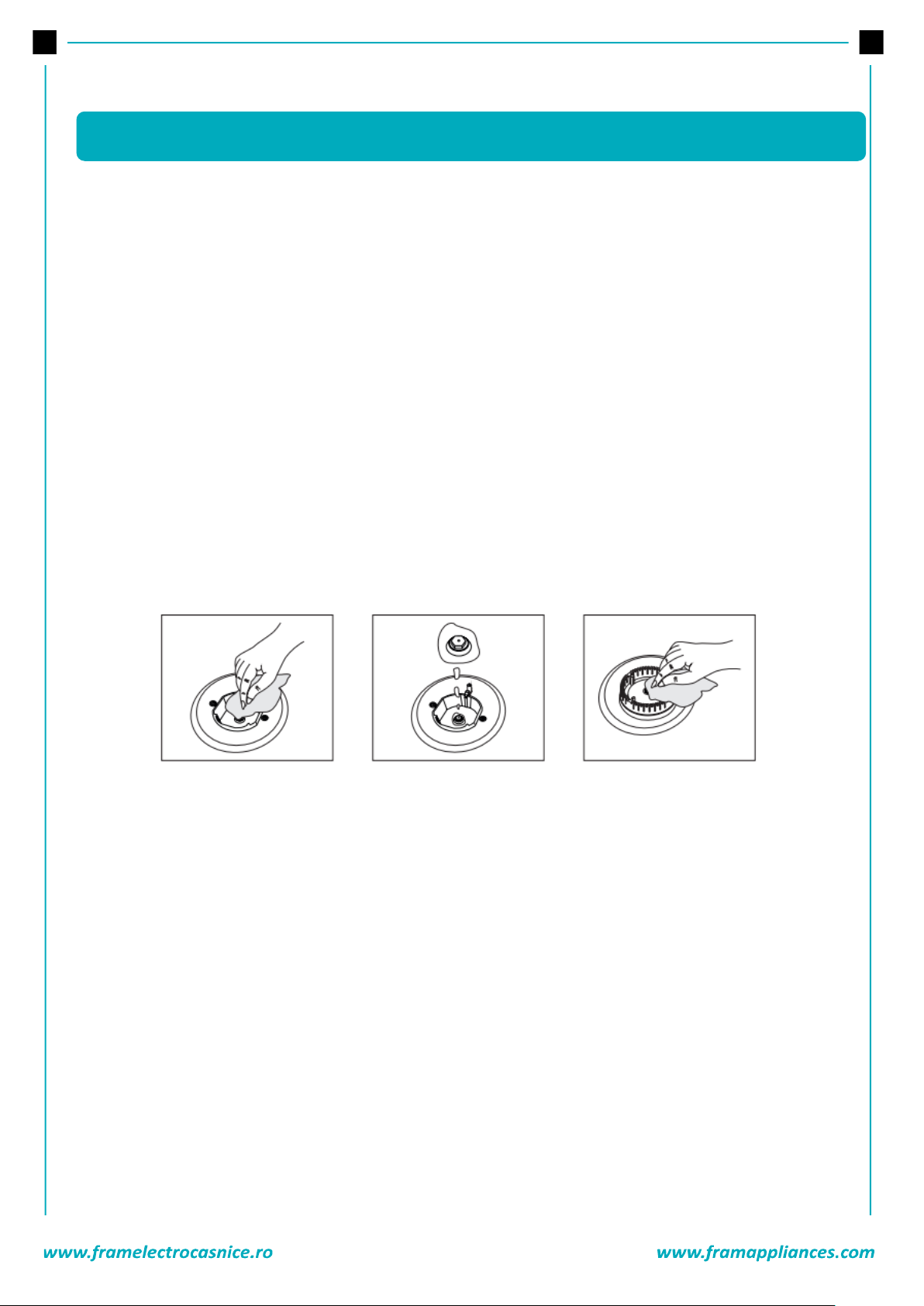

11. Disconnect the plug supplying electricity for the oven from the socket.

12. While oven is operating or shortly after it starts operating, it is extremely hot. You must avoid

touching from heating elements.

13. Never clean the interior part, panel, lid, trays, and all other parts of the oven by the tools like hard

brush, cleaning mesh or knife. Do not use abrasive, scratching agents and detergents.

14. After cleaning the interior parts of the oven with a soapy cloth, rinse it and then dry thoroughly with

a soft cloth.

15. Clean the glass surfaces with special glass cleaning agents.

16. Do not clean your oven with steam cleaners.

17. Before opening the upper lid of the oven, clean spilled liquid off the lid. Also, before closing the lid,

ensure that the cooker table is cooled enough.

18. Never use inflammable agents like acid, thinner and gasoline when cleaning your oven.

19. Do not wash any part of your oven in dishwasher.

20. In order to clean the front glass lid of the oven; remove the fixing screws fixing the handle by means

of a screwdriver and remove the oven door. Than clean and rinse it thoroughly. After drying, place
the oven glass properly and re-install the handle

11. MAINTENANCE AND CLEANING

48

Cleaning And Maintenance Of The Oven’s Front Door Glass
Remove the profile by pressing the plastic latches on both left and right sides as shown in figure 21 and
pulling the profile towards yourself as shown in figure 22. Then remove the inner-glass as shown in figure

23. If required, middle glass can be removed in the same way. After cleaning and maintenance are done,
remount the glasses and the profile in reverse order.Make sure the profile is properly seated in its place.

11. INSTALLATION OF THE OVEN DOOR

Completely open the
oven door by pulling
it to yourself.
Afterwards, perform
the unlocking
process by pulling
the hinge lock
upwards with the
help of a screwdriver
as shown in Figure

19.1.

Bring the hinge lock
to the widest angle
as shown in Figure

19.2. Bring both
hinges connecting
the oven door to the
oven to the same
position.

Afterwards, close
the oven door as to
lean on the hinge
lock as shown in
Figure 20.1.

Afterwards, close
the oven door as to
lean on the hinge
lock as shown in
Figure 20.1.

49

Catalytic Walls *

Catalytic walls are located on the left and the right side of cavity under
the guides. Catalytic walls banish the bad smell and obtain the best
performance from the cooker. Catalytic walls also absorb oil residue
and clean your oven while it’s operating.

Removing the catalytic walls
In order to remove the catalytic walls; the guides must be pulled out.

As soon as the guides are pulled out, the catalytic walls will be released
automatically. The catalytic walls must be changed after 2-3 years.

Rack Positions *

It is important to place the wire grill into the oven properly. Do not allow wire rack to touch rear wall of the
oven. Rack positions are shown in the next figure. You may place a deep tray or a standard tray in the lower
and upper wire racks.

Installing and removing wire racks
To remove wire racks, press the clips shown with arrows in the figure, first remove the lower, and then the
upper side from installation location. To install wire racks; reverse the procedure for removing wire rack .

Changing the Oven Lamp
WARNING: To avoid electric shock, ensure that the appliance circuit is open before changing the lamp.

(having circuit open means power is off)
First disconnect the power of appliance and ensure that appliance is cold.
Remove the glass protection by turning as indicated in the figure on the left side. If you have difficulty in
turning, then using plastic gloves will help you in turning.
Then remove the lamp by turning, install the new lamp with same specifications.
Reinstall glass protection, plug the power cable of appliance into electrical socket and complete replacement.

Now you can use your oven.

50

Using the Grill Deflector Sheet *

1. A safety panel is designed to protect control panel and the buttons when the oven is in grill mode. (figure 26)

2. Please use this safety panel in order to avoid the heat to damage control panel and the buttons when the oven

is grill mode.

WARNING: Accessible parts may be hot when the grill in use. Young children should be kept away.

3. Place the safety panel under control panel by opening the oven front cover glass. (figure 27)

4. And then secure the safety panel in between oven and front cover by gently closing the cover. (figure 28)

5. It is important for cooking to keep the cover open in specified distance when cooking in grill mode.

6. Safety panel will provide an ideal cooking circumstance while protecting control panel and buttons.
WARNING: If the cooker has the “closed grill functioned” option with thermostat, you can keep the oven door

closed during operation; in this case the grill deflector sheet will be unnecessary.

You may solve the problems you may encounter with your product by checking the following points before
calling the technical service.

Check Points
In case you experience a problem about the oven, first check the table below and try out the suggestions

12. TROUBLESHOOTING

51

Problem

Possible Cause

What to Do

Power supply not available.

Check for power supply.

Oven does not operate.

Check if main gas valve is open.

Gas supply not available.

Check if gas pipe is bent or kinked.

Make sure gas hose is connected to the
oven.

Check if suitable gas valve is being used.

Oven stops during cooking.

Plug comes out from the
wall socket.

Re-install the plug into wall socket.

Too long continuous
operation.

Let the oven cool down after long cooking
cycles.

Turns off during cooking.

More than one plugs in a
wall socket.

Use only one plug for each wall socket.

Oven door is not opening properly.

Food residues jammed
between the door and
internal cavity.

Clean the oven well and try to re- open
the door.

Tips or body of ignition plugs
are clogged.

Clean tips or body of ignition plugs of gas
burners.

Lighter not operating.

Gas burner pipes are
clogged.

Clean gas burner pipes.

Electric shock when touching the oven.

No proper grounding.

Make sure power supply is grounded
properly.

Ungrounded wall socket is
used.

Water dripping.

Water or steam may
generate under certain
conditions depending on the
food being cooked. This is
not a fault of the appliance.

Let the oven cool down and then wipe dry
with a dishcloth.

Steam coming out from a crack on oven
door.

Water remaining inside the oven.

Oven door is open.

Close the door and restart.

Oven does not heat.

Oven controls not correctly
adjusted.

Read the section regarding operation of
the oven and reset the oven.

Fuse tripped or circuit
breaker turned off.

Replace the fuse or reset the circuit
breaker. If this is repeating frequently, call
an electrician.

When operating the oven
for the first time.

Smoke comes out from the heaters. This is
not a fault. After 2-3 cycles, there will be no
more smoke.

Smoke coming out during operation.

Food on heater.

Let the oven to cool down and clean food
residues from the heater.

Plastic or other not heat
resistant accessories are
being used inside the oven.

At high temperatures, use suitable
glassware accessories.

When operating the oven burnt or
plastic odor coming out.

Do not open oven door frequently, if the
food you are cooking does not require
turning. If you open the door frequently
internal temperature drops and therefore
cooking result will be influenced.

Oven does not cook well.

Oven door is opened
frequently during cooking.

Internal light is dim or does not
operate.

Foreign object covering the
lamp during cooking.

Clean internal surface of the oven and
check again.

Lamp might be failed.

Replace with a lamp with same
specifications.

HANDLING RULES

52

1. Do not use the door and/or handle to carry or move the appliance.

2. Carry out the movement and transportation in the original packaging.

3. Pay maximum attention to the appliance while loading/unloading and handling.

4. Make sure that the packaging is securely closed during handling and transportation.

5. Protect from external factors (such as humidity, water, etc.) that may damage the packaging.

6. Be careful not to damage the appliance due to bumps, crashes, drops, etc. while handling and transporting and

not to break or deform it during operation.

RECOMMENDATIONS FOR ENERGY SAVING
Following details will help you use your product ecologically and economically.

1. Use dark colored and enamel containers that conduct the heat better in the oven.

2. As you cook your food, if the recipe or the user manual indicates that pre-heating is required, pre-heat the oven.

3. Do not open the oven door frequently while cooking.

4. Try not to cook multiple dishes simultaneously in the oven. You may cook at the same time by placing two

cookers on the wire rack.

5. Cook multiple dishes successively. The oven will not lose heat.

6. Turn off the oven a few minutes before the expiration time of cooking. In this case, do not open the oven door.

7. Defrost the frozen food before cooking.

Technical Features of Your Oven

Specifications

90x60

Outer width

900 mm

Outer depth

610 mm

Outer height

925 mm

Lamp power

15-25 W

Bottom heating element

2000 W

Top heating element

1500 W

Grill heating element

** 2500 W / 3250 W

Turbo heating element

2200 W x 1 / 1250 W x 2

Supply voltage

220-240 V AC / 380-415 V AC 50/60 Hz

Hot plate 145 mm *

1000 W

Hot plate 180 mm *

1500 W

Hot plate rapid 145 mm *

1500 W

Hot plate rapid 180 mm *

2000 W

** only for mix product.
WARNING: For the modification to be done by authorized service, this table should be considered.

Manufacturer may not be held responsible for any problems rising because of any faulty modification.
WARNING: In order to increase the product quality, the technical specifications may be changed without

prior notice.

13. TECHNICAL FEATURES OF YOUR OVEN

53

WARNING: The values provided with the appliance or its accompanying documents are laboratory readings
in accordance with the respective standards. These values may differ depending on the use and ambient
conditions.

Burner

Specifications

G20,20 mbar

G25,25 mbar

G30,28-30 mbar

G31,37 mbar

Gas natural

LPG

Wok

Burner

Injector

Injector

0,96 mm

1,40

mm

Gas flow

Gas flow

254

g/h

0,333

m³/h

Power

Power

3,50 kW

3,50

kW

Rapid

Burner

Injector

Injector

0,85 mm

1,15

mm

Gas flow

Gas flow

211

g/h

0,276

m³/h

Power

Power

2,90 kW

2,90

kW

Semi-Rapid

Burner

Injector

Injector

0,65 mm

0,97

mm

Gas flow

Gas flow

124

g/h

0,162

m³/h

Power

Power

1,70 kW

1,70

kW

Auxiliary

Burner

Injector

Injector

0,50 mm

0,72

mm

Gas flow

Gas flow

69

g/h

0,96

m³/h

Power

Power

0,95 kW

0,95

kW

Grill

Burner

Injector

Injector

0,78 mm

1,10

mm

Gas flow

Gas flow

182

g/h

0,238

m³/h

Power

Power

2,50 kW

2,50

kW

Oven

Burner

Injector

Injector

0,92 mm

1,30

mm

Gas flow

Gas flow

254

g/h

0,333

m³/h

Power

Power

3,50 kW

3,50

kW

WARNING: Diameter values written on
the injector are specified without a
comma. For example: The diameter of
1,70 mm is specified as 170 on the
injector.

14. TECHNICAL FEATURES OF YOUR COOKER

54

F R A M is a registered trademark of Network One Distribution SRL. Other brands and product
names are trademarks or registered trademarks of their respective holders.

No part of the specifications may be reproduced in any form or by any means or used to make
any derivative such as translation, transformation, or adaptation without permission from
NETWORK ONE DISTRIBUTION.

Copyright © 2020 Network One Distibution. All rights reserved.
www.framelectrocasnice.ro; www.framappliances.com; www.nod.ro

This product is in conformity with norms and standards of European Community

Importer: Network One Distribution

Marcel Iancu Street, 3-5, Bucharest, Romania
Tel: [phone], www.framelectrocasnice.ro , www.nod.ro
