Fram FFSC-S90GLITGCF-RBG User guide

Aragaz gaz

FFSC-S90GLITGCF-RBG

5 Arzatoare Gaz, 90x60 cm, Duze GPL incluse

1

Înainte de a utiliza acest aparat, citiți cu atenție manualul de instrucțiuni. Păstrați manualul pentru
consultări ulterioare.

Acest manual este conceput pentru a vă oferi toate instrucțiunile necesare referitoare la instalarea, utilizarea
și întreținerea aparatului. Pentru utilizarea corectă și în siguranță a aparatului, vă rugam să citiți cu atenție
acest manual de instrucțiuni, înainte de instalare și utilizare.

➔ Aragaz gaz
➔ Manual de instrucțiuni
➔ Certificat de garanție

Instructiuni privind siguranta

• Citiți cu atenție toate instrucțiunile înainte de a folosi aparatul și păstrați-le într-un loc convenabil,
pentru a fi consultate atunci când este necesar.

Avertismente generale privind siguranța

• Acest aparat poate fi utilizat de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice,
senzoriale sau mentale reduse sau lipsite de experiență dacă sunt supravegheate sau au fost instruite cu
privire la utilizarea în siguranță a aparatului și înțeleg pericolele implicate. Copiii nu trebuie să se joace cu

aparatul. Lucrarile de curatare si intretinere de utilizator nu trebuie sa fie efectuare de copii fara
supraveghere.

Avertisment: Produsul și componentele sale accesibile devin fierbinți în timpul utilizării. Trebuie să fiți
atenți, pentru a evita atingerea elementelor de încălzire. Țineți copiii cu vârsta sub 8 ani la distanță, cu
excepția cazului în care sunt supravegheați în mod continuu.

Vă mulțumim pentru achiziționarea acestui produs F R A M !

1. INTRODUCERE

2. CONȚINUTUL PACHETULUI DUMNEAVOASTRĂ

3. AVERTISMENTE PRIVIND SIGURANȚA

2

Avertisment: Gătirea nesupravegheată cu grăsime sau ulei poate fi periculoasă și poate rezulta într-un
incendiu. Nu încercați NICIODATĂ să stingeți un astfel de incendiu cu apă, doar opriți produsul și acoperiți
flacăra cu un capac sau cu o pătură ignifugă.

ATENTIE: Procesul de preparare trebuie să fie supravegheat. Un proces scurt de preparare trebuie să fie
supravegheat în permanență.
Avertisment: Pericol de incendiu: Nu depozitați articole pe suprafețele de gătire.
Avertisment: Dacă suprafața este crăpată, opriți aparatul, pentru a evita posibilitatea de șoc electric.

• Nu utilizați agenți abrazivi duri de curățare sau de degresare pentru curățarea suprafețelor
cuptorului. Aceștia pot zgâria suprafețele, ceea ce poate conduce la spargerea geamului ușii sau la
deteriorarea suprafețelor.

• Nu utilizați aparate de curățat pe bază de abur pentru curățarea aparatului.

• Aparatul dvs. este produs în conformitate cu toate standardele și reglementările locale și
internaționale aplicabile.

• Lucrările de întreținere și de reparații trebuie efectuate numai de tehnicienii autorizați de service.
Lucrările de instalare și de reparații care sunt efectuate de tehnicienii neautorizați pot fi periculoase. Nu
alterați și nu modificați specificațiile aparatului în niciun fel. Elementele necorespunzatoare de protectie a

plitei pot cauza accidente.

• Înainte de conectarea aparatului, asigurați-vă că sunt compatibile condițiile de distribuție locale
(natura gazului și presiunea gazului sau tensiunea și frecvența electricității) și specificațiile aparatului.
Specificațiile pentru acest aparat sunt prezentate pe etichetă.

ATENTIE: Acest produs este conceput numai pentru gătirea alimentelor și este destinat numai pentru uz
casnic în interior. Acesta nu trebuie utilizat în niciun alt scop sau în nicio altă aplicație, cum ar fi utilizare
ne-casnică sau într-un mediu comercial sau pentru încălzirea unei încăperi.

• Acest aparat nu este conectat la un dispozitiv de ventilare. El trebuie instalat și conectat conform
reglementărilor curente de montare. Trebuie acordată atenție specială cerințelor relevante cu privire la

ventilare.

• Dacă arzătorul nu s-a aprins după 15 secunde, opriți utilizarea dispozitivului și deschideți ușa
compartimentului. Așteptați cel puțin 1 minut înainte de a încerca să aprindeți din nou arzătorul.

• Au fost luate toate măsurile posibile pentru a vă asigura siguranța. Deoarece sticla se poate sparge,
trebuie să fiți atent în timpul curățării, pentru a evita zgârierea. Evitați lovirea sau ciocnirea geamului cu

accesoriile.

• Asigurați-vă că pentru aparat, cablul de alimentare nu este prins sau deteriorat în timpul instalării. În
cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de agentul său de
service sau de persoane calificate asemănător, pentru a preveni un pericol.

Avertismente de instalare

• Nu utilizați aparatul înainte ca acesta să fie instalat complet.

• Aparatul trebuie să fie instalat de un tehnician autorizat. Producătorul nu este responsabil pentru
nicio deteriorare care ar putea fi cauzată de așezarea și de instalarea incorecte de persoane neautorizate.

• În momentul în care despachetați aparatul, asigurați-vă că acesta nu a fost deteriorat în timpul
transportului. În cazul unui defect, nu utilizați aparatul și contactați imediat agentul calificat de service.

Materialele folosite pentru ambalare (nailon, capse, polistiren etc.) pot fi daunatoare pentru copii si trebuie
colectate si indepartate imediat.

• Protejați produsul, nu îl expuneți la soare, la ploaie, la zăpadă, la praf sau la umiditate excesivă.

In timpul utilizarii

Nu plasați materiale inflamabile sau combustibile în aparat sau în apropierea acestuia atunci când acesta este
în funcțiune.

3

Nu lăsați aparatul nesupravegheat atunci când gătiți cu uleiuri solide sau lichide. Acestea se pot aprinde în

condiții de încălzire extremă. Nu turnați niciodată apă pe flăcări cauzate de ulei, opriți în schimb aparatul și
acoperiți tigaia cu capacul său sau cu o pătură ignifugă.

• Întotdeauna poziționați tigăile peste partea centrală a zonei de gătire, și rotiți mânerele spre o poziție
sigură pentru a nu fi prinse sau prinse.

• Dacă produsul nu va fi folosit o perioadă lungă de timp, opriți comutatorul principal de comandă.
Opriți supapa de gaz atunci când un aparat cu gaz nu este în uz.

• Asigurați-vă că butoanele de control ale produsului se află întotdeauna în poziția „0” (stop) atunci

când aparatul nu este în uz.

• Utilizarea intensă și prelungită a aparatului poate necesita ventilarea suplimentară, precum
deschiderea unei ferestre sau o ventilare mai eficientă, de exemplu prin sporirea nivelului de ventilare
mecanică acolo unde este necesară.

ATENȚIONARE: Utilizarea unui aparat de gătit care funcționează cu gaz produce căldură, umezeală și
produse de combustie în încăperea în care este instalat. Asigurați-vă că bucătăria este bine ventilată, mai ales
atunci când aparatul este în uz. Mențineți neobturate orificiile naturale de ventilare sau instalați un dispozitiv
de ventilare mecanică (hotă cu extracție mecanică).

În timpul curățării și întreținerii

• Asigurați-vă că aparatul dvs. este oprit de la rețea înainte de a efectua orice operațiuni de curățare
sau de întreținere.

• Pentru curățarea panoului de control, nu scoateți butoanele de comandă.

• Pentru a menține eficiența și siguranța plitei, va recomandam sa utilizati intotdeauna piese de schimb

originale si sa contactati service-ul autorizat atunci cand este necesar.
Acest aparat a fost conceput pentru a fi utilizat numai pentru gătit la domiciliu. Orice altă utilizare (cum

ar fi încălzirea unei încăperi) este necorespunzătoare și periculoasă.

Siguranța electrică

• Conectați aparatul la o priză cu împământare protejată de o siguranță fuzibilă corespunzătoare
valorilor specificate în diagrama specificațiilor tehnice.

• Solicitați intervenția unui electrician autorizat pentru instalarea împământării pentru echipament.
Societatea noastră nu va fi responsabilă pentru daunele care au loc ca urmare a utilizării produsului fără
împământare în conformitate cu reglementările locale.
Cablul de alimentare cu curent (cablul cu ștecher) nu trebuie să intre în contact cu părțile fierbinți ale

aparatului.

• În cazul în care cablul de alimentare (cablul cu ștecher) este deteriorat, acest cablu trebuie înlocuit
de către producător sau de agentul de service al acestuia sau de un personal la fel de competent pentru a
preveni o situație periculoasă.

• Nu spălaţi niciodată aparatul pulverizând sau turnând apă pe acesta! Există risc de electrocutare.

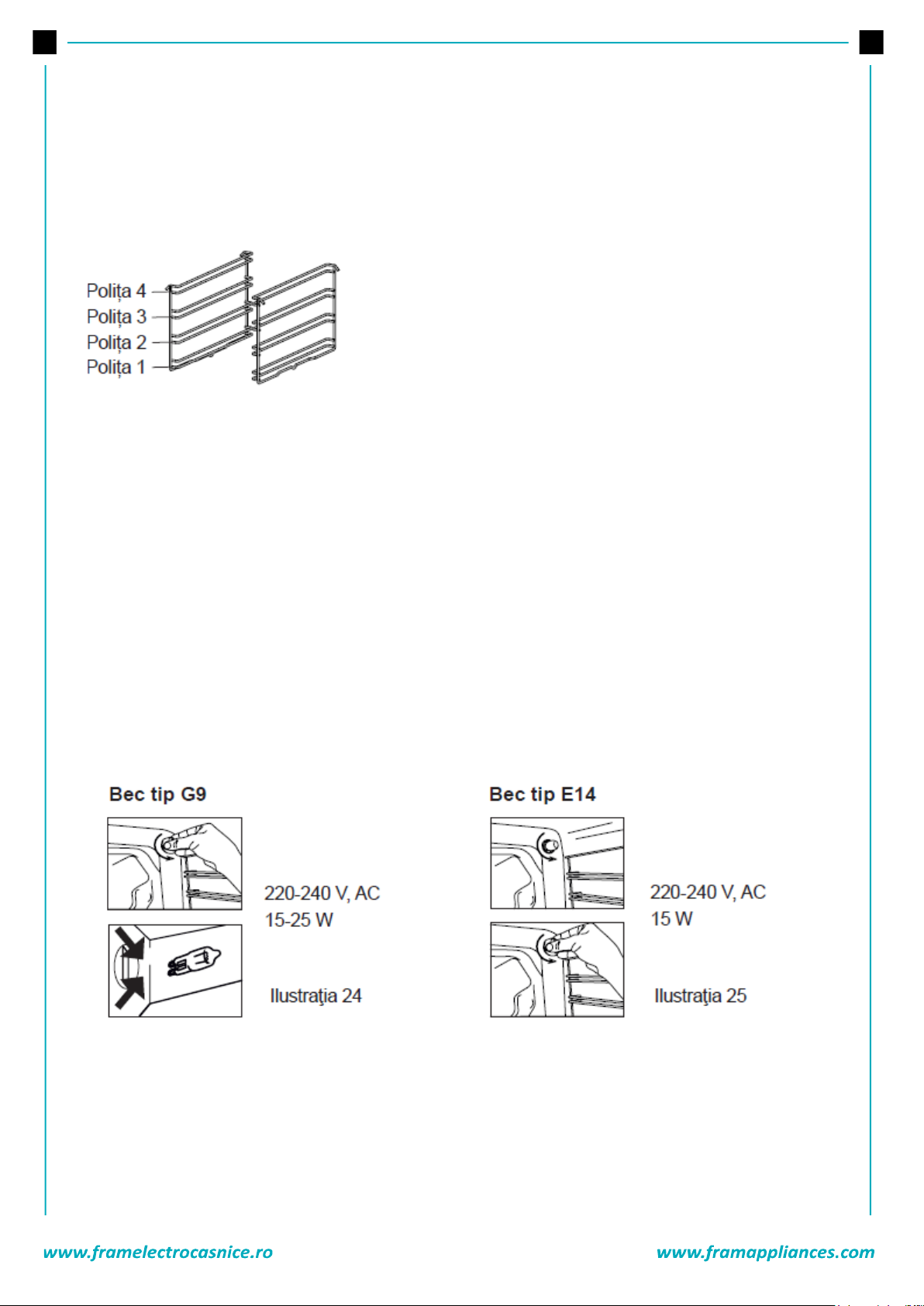

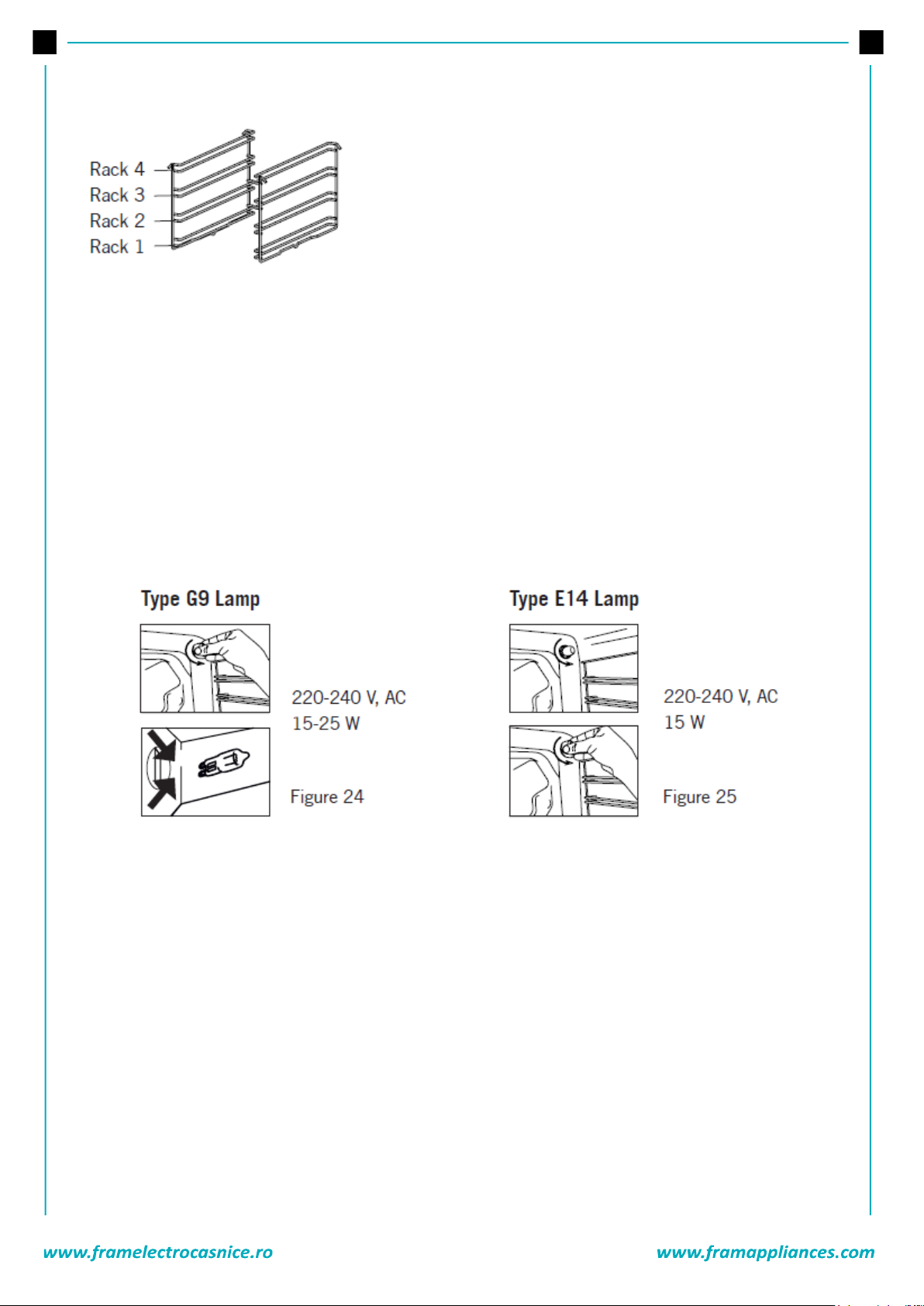

AVERTISMENT: Pentru a evita electrocutarea, asigurați-vă că circuitul dispozitivului este deschis înainte de
a înlocui becul.

AVERTISMENT: Întrerupeți conectarea la circuitul de alimentare înainte de a accesa terminalele.

AVERTISMENT: Dacă suprafața este fisurată, opriți aparatul pentru a evita riscul de electrocutare.

4

• Nu folosiți cabluri tăiate sau deteriorate sau cabluri prelungitoare, altele decât cablul original.

• Asigurați-vă că nu există lichid sau umiditate în priza în care este introdus ștecherul produsului.

• Și suprafața din spate a cuptorului se încălzește atunci când cuptorul este în funcțiune. Conexiunile

electrice nu trebuie să atingă suprafața din spate, în caz contrar conexiunile pot fi deteriorate.

• Nu strângeți cablurile de conectare de ușa cuptorului și nu le direcționați peste suprafețe fierbinți.
Dacă se topește cablul, acest lucru poate duce la scurtcircuitarea cuptorului și chiar la un incendiu.

• Scoateţi unitatea din priză în timpul instalării, întreţinerii, curăţării şi reparării.

• În cazul în care cablul de alimentare electrică este deteriorat, acesta trebuie înlocuit de producător,

reprezentantul de service tehnic sau personal cu calificări similare pentru a evita orice pericol.

• Asigurați-vă că ștecherul este introdus ferm în priza de perete pentru a evita scânteile.

• Nu folosiți aparate de curățat cu vapori pentru curățarea aparatului, în caz contrar poate avea loc

electrocutarea.

• Pentru instalare este necesar un întrerupător omnipolar care poate deconecta sursa de alimentare.
Deconectarea de la sursa de alimentare trebuie să fie asigurată cu un întrerupător sau o siguranță fuzibilă
integrată instalată pe sursa de alimentare fixă în conformitate cu codul clădirii.

• Aparatul este echipat cu un cablu de tip "Y".

• Conexiunile fixe vor fi conectate la o sursă de alimentare care să permită deconectarea omnipolară.

Pentru aparatele cu o categorie de supra-tensiune mai mi c ă de 3,1, dispozitivul de deconectare va fi conectat
la sursa de alimentare fixă în conformitate cu codul de cablare.

Siguranta gazului

• Acest echipament nu este conectat la un aparat cu evacuarea produselor de combustie. Aparatul
trebuie conectat și instalat conform regulamentelor de instalare în vigoare. Condițiile de ventilație trebuie
luate în considerare.

• Când se utilizează un aparat de gătit cu gaz; în încăpere se generează umiditate, căldură și produse

de combustie. În primul rând, asigurați-vă că bucătăria este bine ventilată atunci când utilizați aparatul și
mențineți orificiile de ventilație naturală deschise sau instalați un echipament de ventilare mecanică.
După o utilizare intensă a aparatului, pe o perioadă extinsă de timp, poate fi necesară o ventilație
suplimentară. De exemplu, deschideți o fereastră sau reglați o viteză mai mare pentru ventilația mecanică,
dacă este cazul.

• Acest aparat trebuie utilizat numai în locații bine ventilate în conformitate cu regulamentele în
vigoare. Citiţi manualul înainte de instalarea sau folosirea produsului.

• Înainte de a poziționa aparatul, asigurați-vă de corespondența dintre condițiile rețelei locale (tipul
de gaz și presiunea gazului) și cerințele aparatului.

• Mecanismul nu poate funcționa mai mult de 15 secunde. Dacă arzătorul nu este aprins după 15
secunde, opriți mecanismul și așteptați cel puțin un minut înainte de a încerca să aprindeți arzătorul din nou.
Toate tipurile de operațiuni care trebuie efectuate asupra instalației de gaz trebuie efectuate de
persoane autorizate și competente.

• Acest aparat este reglat pentru gaz natural (GN). Dacă trebuie să utilizați produsul cu un alt tip de
gaz, trebuie să apelați la un service autorizat pentru conversie.

• Pentru o funcționare corespunzătoare, hota, conducta de gaz și clema trebuie înlocuite periodic în
conformitate cu recomandările producătorului și atunci când este necesar.

• Gazul trebuie să ardă corespunzător în produsele cu gaz. Gazul care arde corespunzătoare poate fi
identificat după flacăra albastră și arderea continuă. Dacă gazul nu arde suficient, se poate genera monoxid
de carbon (CO). Monoxidul de carbon este un gaz incolor, inodor și extrem de toxic; chiar și cantități mici pot

avea un efect letal.

• Întrebați furnizorii locali de gaz privind numerele de telefon de urgență legate de gaz și măsurile care
trebuie luate în cazul în care se detectează miros de gaz.

5

Ce trebuie făcut când se detectează miros de gaz:

1.Nu utilizați flăcări deschise și nu fumați.

2.Nu operați niciun comutator electric. (De exemplu: comutatorul lămpii sau soneria)

3.Nu folosiți telefonul sau telefonul mobil.

4.Deschideți ușile și ferestrele.

5.Închideți toate supapele aparatelor care folosesc gaz și contoarele de gaz.

6.Apelați corpul de pompieri de la un telefon din afara casei.

7.Verificați toate furtunurile și conexiunile acestora pentru eventuale scurgeri. Dacă se mai simte miros de
gaz, părăsiți locația și avertizați-vă vecinii.

8.Nu intrați înapoi în casă până când autoritățile nu vor clarifica că acest lucru este sigur.

Domeniu de utilizare

1. Acest produs a fost conceput pentru uz casnic. Utilizarea comercială a aparatului nu este permisă.

2. Acest aparat poate fi utilizat numai cu scopul de a găti. Acesta nu va fi folosit în alte scopuri, cum ar fi
încălzirea unei încăperi.

3. Acest aparat nu va fi folosit pentru a încălzi plăcile d sub grătar, pentru a usca hainele sau prosoapele
agățându-le de mâner sau în scopuri de încălzire.

4. Producătorul nu îşi asumă răspunderea pentru orice deteriorare cauzată de utilizare sau manipulare
incorectă.

5. Partea de cuptor a unității poate fi folosită pentru dezghețarea, coacerea, prăjirea și frigerea produselor

alimentare.

6. Durata de funcționare a produsului pe care l-ați achiziționat este de 10 ani. Aceasta este perioada pe
parcursul căreia piesele de schimb necesare pentru funcționarea acestui produs, astfel cum sunt definite,
sunt furnizate de producător.

AVERTISMENT: Înainte de a începe orice lucrare legată de instalarea gazelor, opriți alimentarea cu gaz. Risc

de explozie.

Vă rugăm să folosiți cuptorul în atmosferă uscată.

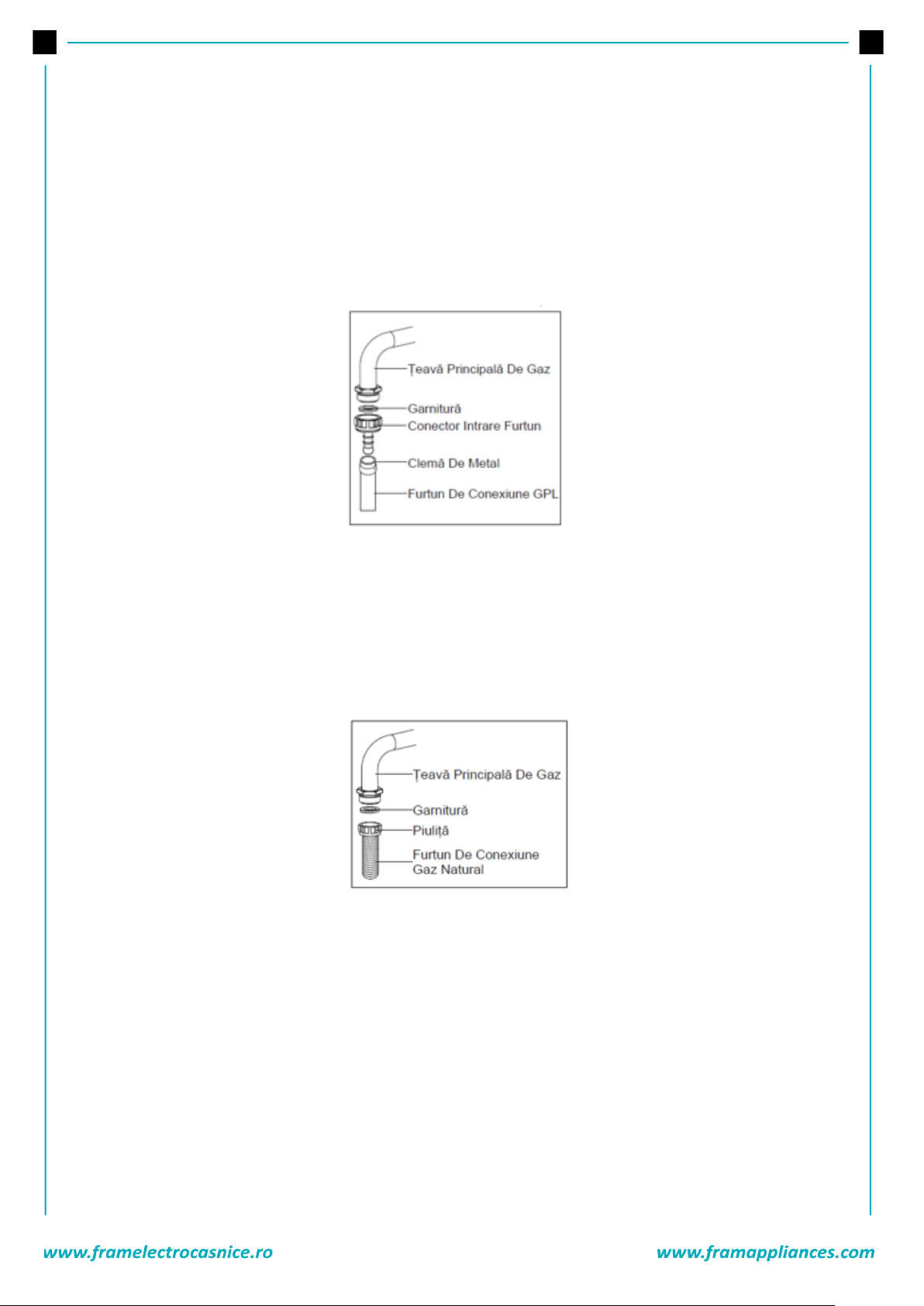

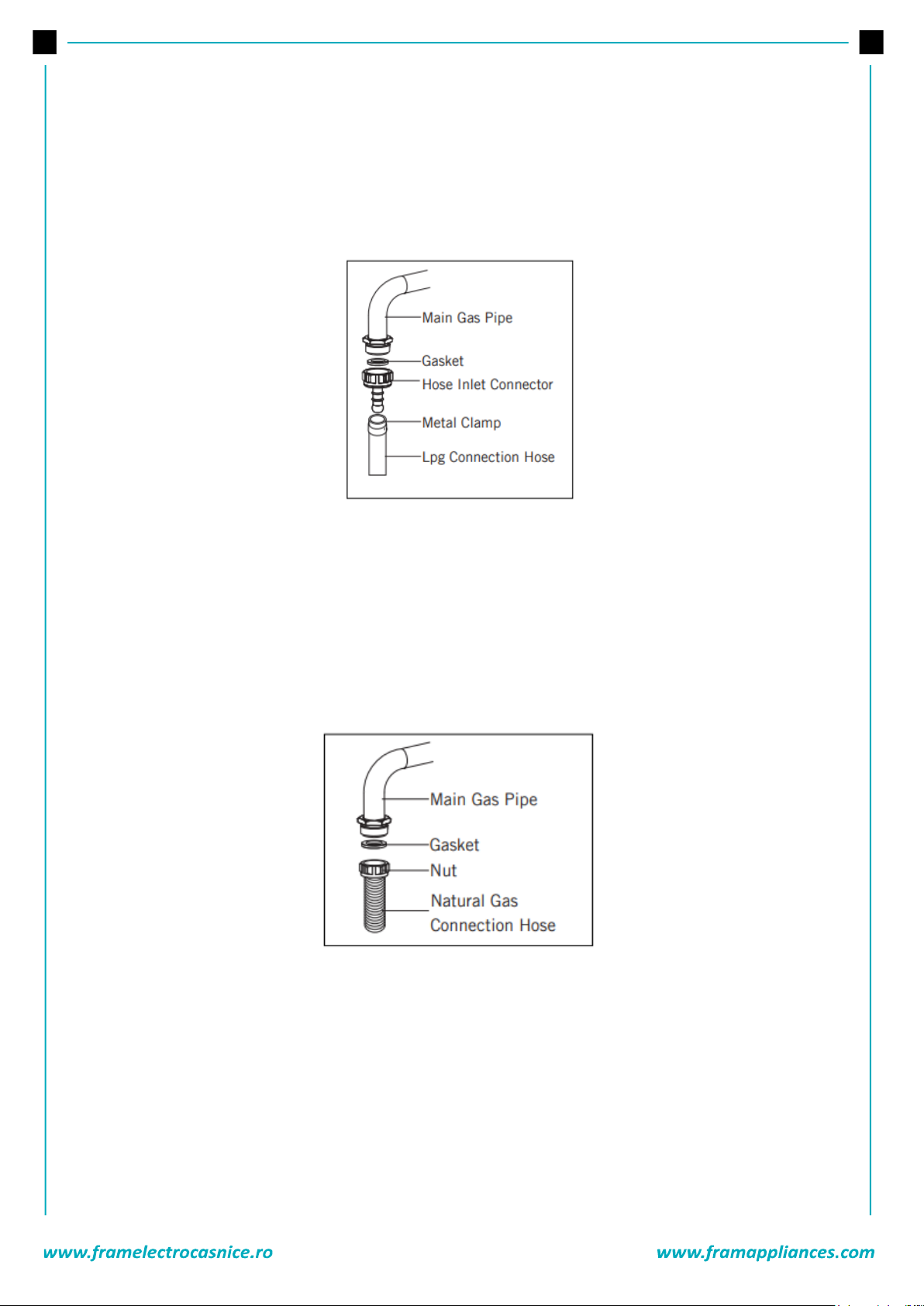

1. Montați clema pe furtun. Împingeți furtunul până când acesta ajunge la capătul țevii.

2. Pentru controlul etanșării; asigurați-vă că butoanele de pe panoul de comandă sunt închise, dar butelia de

gaz este deschisă. Aplicați bule de săpun pe conexiune. În cazul în care există scurgeri de gaze, se va forma
spumă în zona pe care s-a aplicat săpun.

3. Cuptorul trebuie folosit într-un loc bine ventilat și trebuie instalat pe o suprafață plană.

4. Re-inspectați conexiunea la gaze.

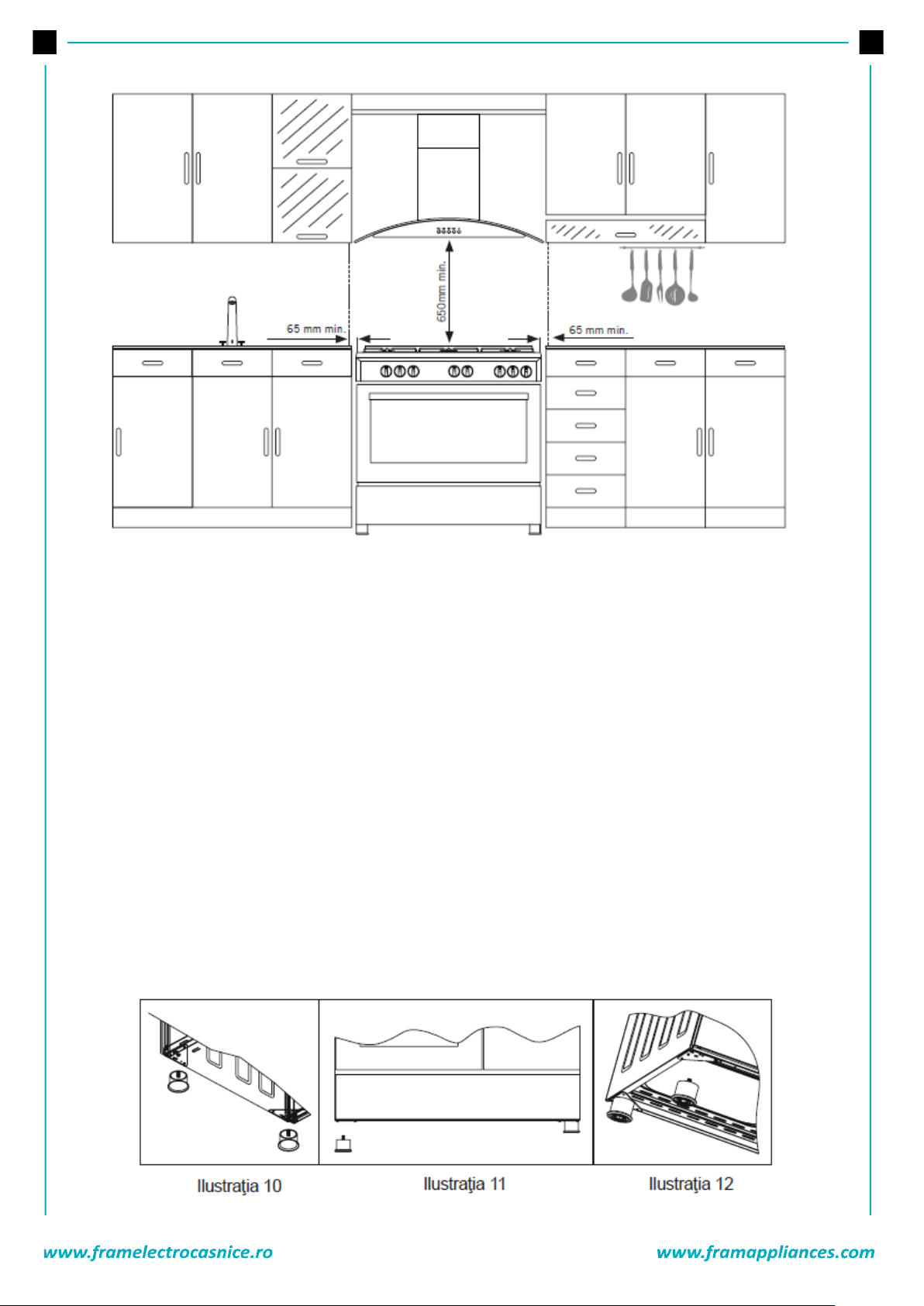

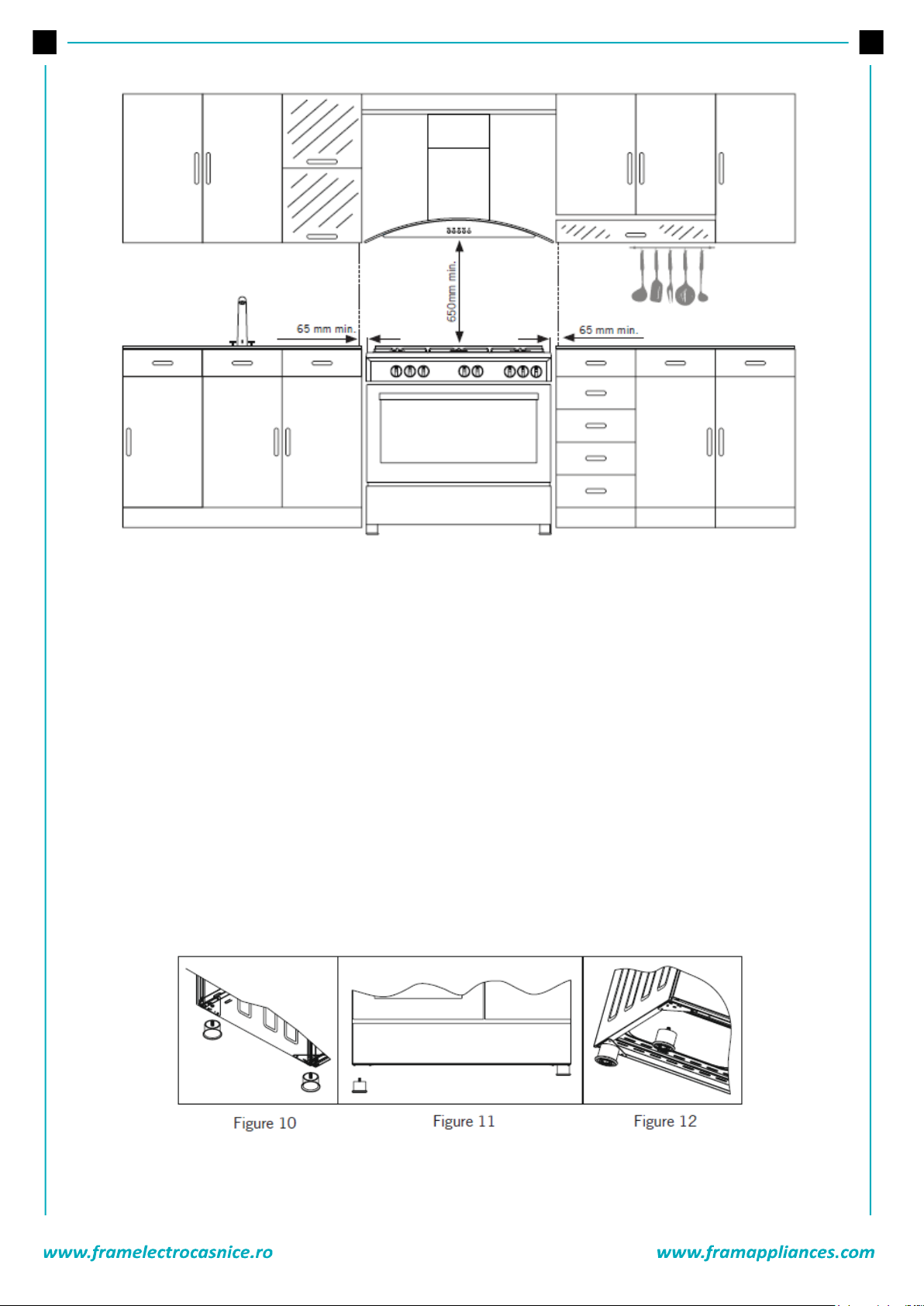

5. Atunci când plasaţi maşina de gătit la locul său, asiguraţi-vă că este la nivelul blatului. Aduceţi-o la nivelul

blatului ajustând picioarele dacă e necesar.

6. Nu treceţi racordul de gaze şi cablul electric al maşinii de gătit prin zone încălzite, mai ales prin partea din
spate a maşinii. Nu mutaţi cuptorul fiind conectat la gaz. Dacă e forţat, racordul se poate slăbi, provocând

scurgeri de gaze.

7. Folosiţi un racord flexibil pentru conexiunea la gaze.

4. CONEXIUNEA LA REŢEAUA DE GAZE

6

Pentru conexiunea GPL;

Pentru conectarea GPL-ului (buteliei), fixați clema de metal pe furtunul buteliei de GPL. Fixați marginea
furtunului de conectorul de intrare a furtunului din spatele aparatului prin apăsarea până la capăt după
încălzirea furtunului în apă fiartă. Apoi, aduceți clema spre capătul furtunului și strângeți-o cu o șurubelniță.
Garnitura și conectorul de intrare al furtunului necesare pentru conexiune sunt ca cele din imaginea de mai

jos.

NOTĂ: Regulatorul care trebuie montat pe butelia de GPL trebuie să aibă caracteristica de 300 mmSS.

Pentru conexiunea de gaz natural;

AVERTISMENT: Conexiunea de gaz natural trebuie realizată printr-un serviciu autorizat. Pentru

conexiunea de gaz natural așezați garnitura în piulița de la marginea furtunului de conexiune pentru gaz
natural. Pentru a monta furtunul pe țeava principală de gaz rotiți piulița. Încheiați conexiunea prin

controlarea scurgerii de gaze.

Traseul de trecere al furtunului pentru gaz

Pentru a vă asigura că nu apar scurgeri de gaz, conectați produsul la robinetul de gaz utilizând cea mai scurtă
rută posibilă.
Pentru a efectua o verificare de etanșeitate, asigurați-vă că butoanele de pe panoul de control sunt închise

iar rezervorul de gaz este deschis.

AVERTISMENT: În timpul verificării de etanșeitate, nu utilizați niciodată orice fel de brichetă, chibrite, țigări
sau substanțe combustibile similare.
Aplicați bule de săpun pe punctele de conectare. Dacă există scurgere, gazul va cauza o formare de bule.
În timpul montării produsului, asigurați-vă că acesta este la același nivel cu blatul. Dacă este necesar reglați
picioruțele pentru a fi la nivel.
Utilizați produsul pe o suprafață echilibrată și într-un mediu bine ventilat.

7

AVERTISMENT: Înainte de poziționarea aparatului, verificați condițiile de distribuție locale (tip și presiune
gaz) conform setărilor produsului.

Operaţiunea schimbării duzei

1. Folosiţi o şurubelniţă cu cap special pentru a îndepărta şi instala duza ca în. (ilustraţia 3)

2. Îndepărtați duză (ilustraţia 4) de pe arzător cu o șurubelniță special de duze și instalați duza nouă.

(ilustraţia5)

Ventılarea camerei

Aerul necesar pentru ardere este luat din aerul din cameră, iar gazele sunt emise direct în cameră. Pentru
utilizarea sigură a produsului dumneavoastră, ventilarea optimă a camerei reprezintă o condiție prealabilă.
În cazul în care nu este disponibilă o fereastră sau o cameră pentru ventilarea camerei, trebuie instalată o
aerisire suplimentară. Totuși, în cazul în care camera este prevăzută cu o ușă către exterior, nu sunt

necesare orificii de aerisire.

Dimensiune cameră

Orificiu aerisire

Mai mică de 5 m³

min. 100 cm²

Între 5 m³ - 10 m³

min. 50 cm²

Mai mare de 10 m³

nu este necesar

În subsol sau pivniță

min. 65 cm²

Reglarea debitului redus de gaz pentru robinetele plitei:

1. Aprindeți arzătorul care trebuie reglat și rotiți butonul în poziția redusă.

2. Îndepărtați butonul de pe robinetul de gaz.

8

3. Folosiți o șurubelniță de dimensiune corespunzătoare pentru a regla șurubul de reglare a debitului.
Pentru GPL (butan propan) rotiți șurubul în sensul acelor de ceasornic. Pentru gaz natural, trebuie să rotiți
șurubul în sens contrar acelor de ceasornic o dată. „Lungimea normală a unei flăcări drepte în poziția
redusă trebuie să fie de 6-7 mm.”

4. Dacă flacăra este mai mare decât poziția dorită, rotiți șurubul în sensul acelor de ceasornic. Dacă este
mai mică, rotiți-l în sens invers acelor de ceasornic.

5. Pentru ultimul control, aduceți arzătorul atât în poziția de flacără înaltă, cât și în poziția redusă și
verificați dacă flacăra este pornită sau oprită.
În funcție de tipul de robinet de gaz utilizat pe aparatul dvs., poziția șurubului de reglare poate varia.

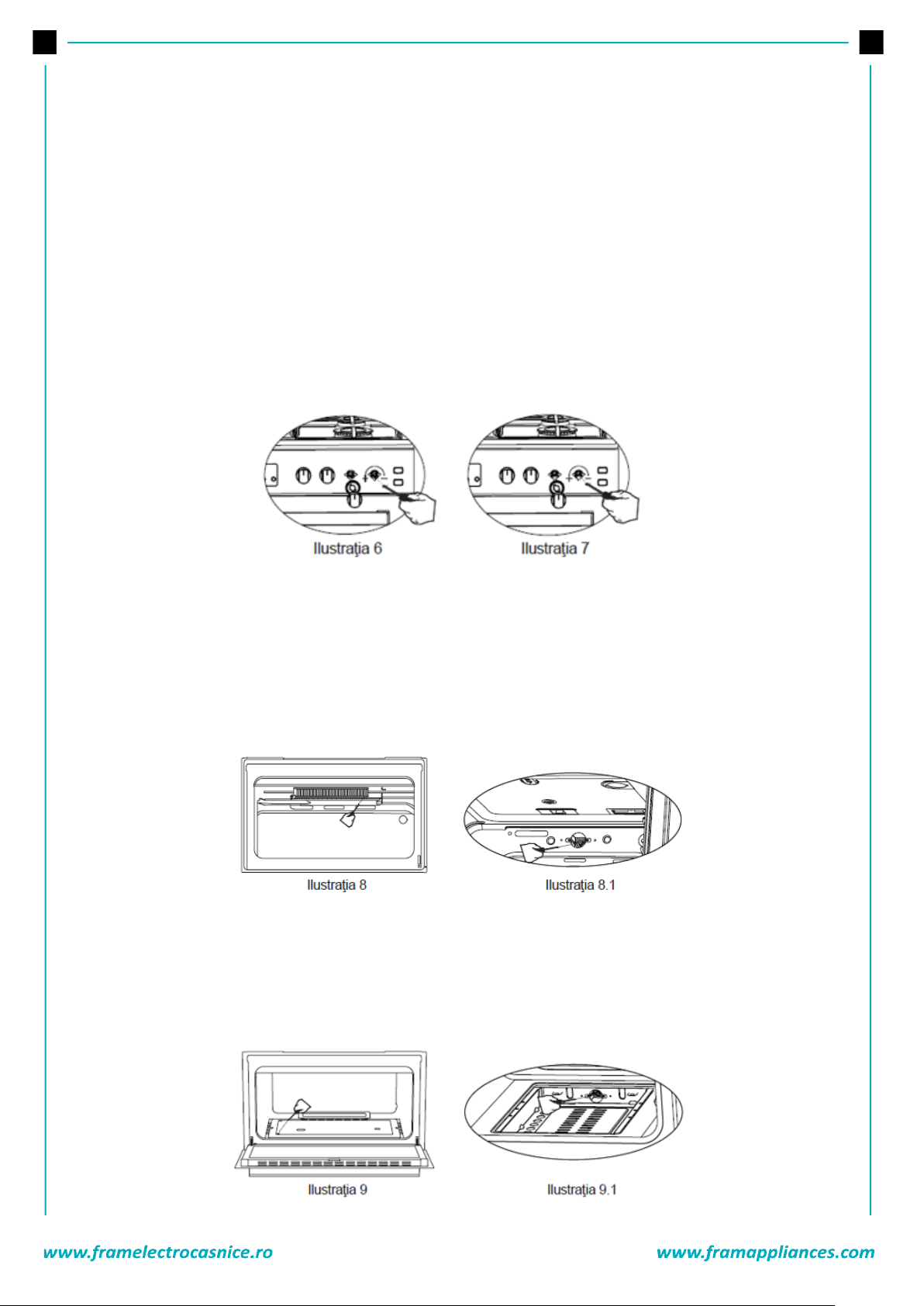

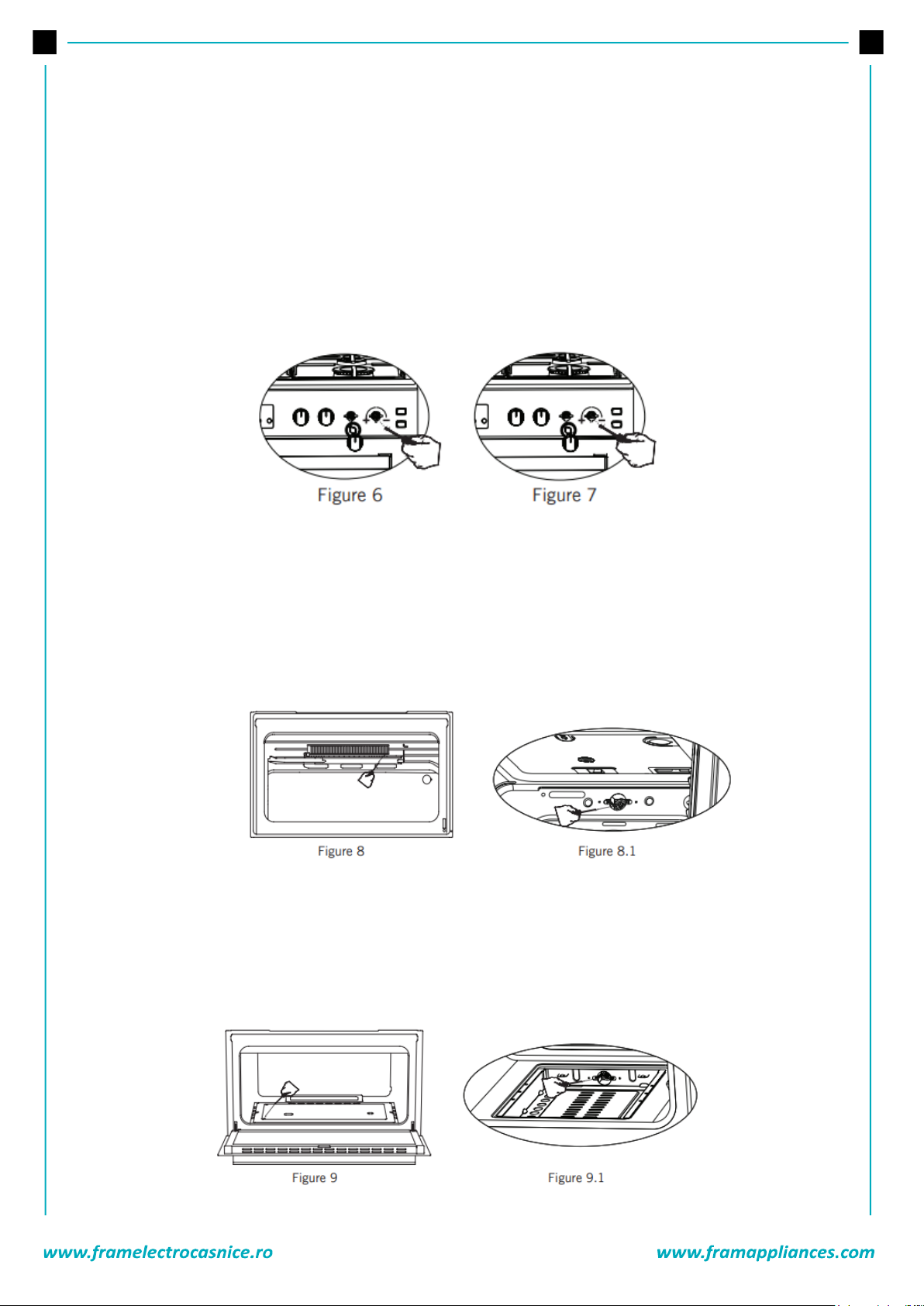

Pentru a ajusta maşina de gătit conform tipului de gaz, efectuaţi ajustarea pentru flacără redusă rotind cu o
şurubelniţă mică aşa cum se vede mai jos şurubul din mijloc al robinetelor de gaz, precum şi pentru
schimbarea duzei (Ilustraţia 6 și 7)

Demontarea arzătorului din partea de sus şi de jos a cuptorului cu gaze

Demontarea arzătorului din partea de sus:

Cu ajutorul unei şurubelniţe, deşurubaţi şurubul aşa după cum vedeţi în ilustraţia 8. Scoateţi cu o cheie
injectorul aşa după cum vedeţi în ilustraţia 8.1. Pentru a monta înapoi arzătorul, efectuaţi invers operaţiunile

de mai sus.

Demontarea arzătorului din partea de jos:

Capacul arzătorului din partea de jos este fixat cu două şuruburi, pe care trebuie să le deşurubaţi cu o
şurubelniţă după cum vedeţi în ilustraţia 9. Scoateţi cu o cheie injectorul aşa după cum vedeţi în ilustraţia

9.1. Pentru a monta înapoi arzătorul, efectuaţi invers operaţiunile de mai sus.

9

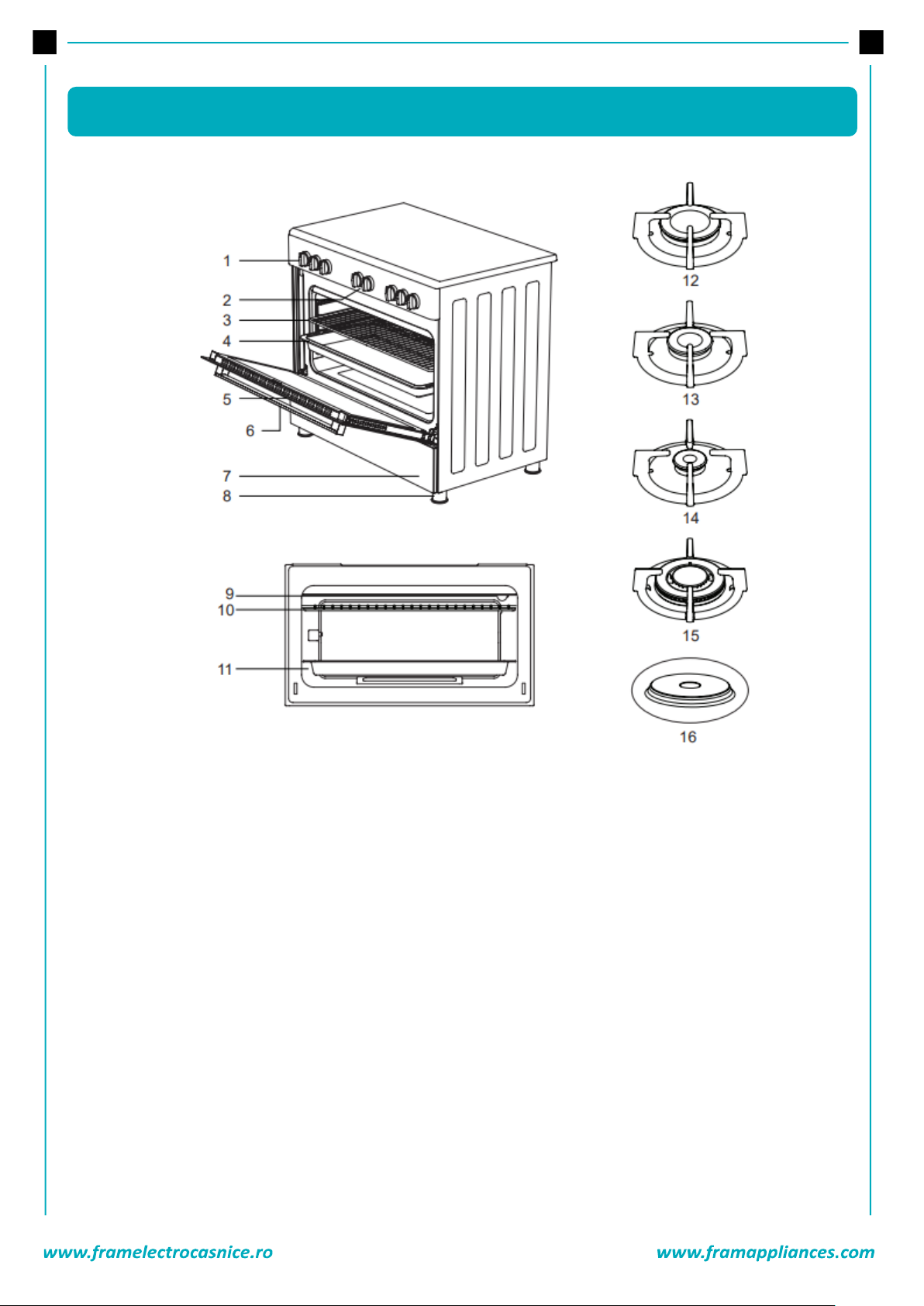

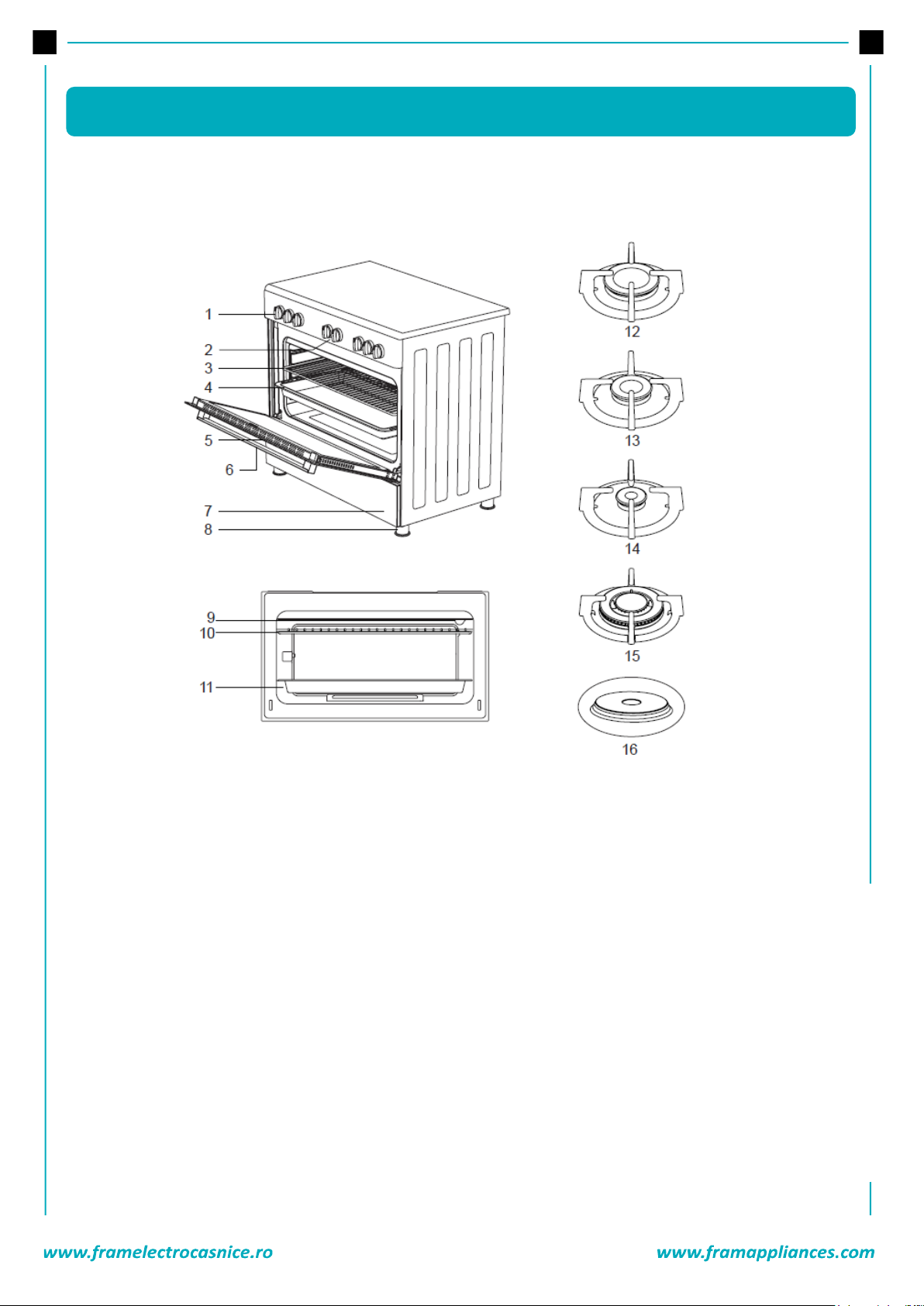

1. Butoane de comandă pentru cuptor

2. Butoane de comandă pentru plită

3. Grătar

4. Tavă adâncă

5. Ușă

6. Mâner

7. Ușă compartiment inferior

8. Picior din plastic

9. Lampă

10. Grill

11. Tavă adâncă

12. Arzător mare

13. Arzător mediu

14. Arzător auxiliar

15. Arzător pentru wok

16. Plită

5. PREZENTAREA PRODUSULUI

10

Accesorii

Verificați dacă instalația electrică este adecvată pentru a aduce aparatul în stare de funcționare. Dacă
instalarea electrică nu este adecvată, apelaţi la un electrician şi instalator pentru a dispune de toate utilităţile
necesare. Producătorul nu va fi tras la răspundere pentru daunele provocate de operațiunile efectuate de

persoane neautorizate.

AVERTISMENT: Este responsabilitatea clientului să pregătească locația în care trebuie să fie poziționat
produsul și de asemenea să pregătească utilitatea pentru alimentare.

AVERTISMENT: Regulile din standardele locale privind instalațiile electrice trebuie respectate în timpul
instalării produsului.

AVERTISMENT: Verificați eventualele deteriorări ale aparatului înainte de instalare. Nu instalați produsul
dacă acesta este deteriorat. Produsele avariate provoacă un risc pentru siguranţa dvs.

Locul potrivit pentru instalare și avertismente importante

Picioarele aparatului nu trebuie să stea pe suprafețe moi, cum ar fi mochetele. Podeaua bucătăriei trebuie
să fie durabilă pentru a putea susține greutatea unității și a eventualelor ustensile de bucătărie care pot fi

utilizate pe cuptor.

Aparatul este potrivit pentru utilizare pe ambii pereți laterali, fără niciun suport sau fără a fi instalat într-un
dulap. Dacă se va instala o hota sau un aspirator deasupra aragazului, urmați instrucțiunile producătorului
pentru înălțimea de montare. (min. 650 mm)

Tavă adâncă

Utilizat pentru patiserie, prăjiri, alimente pe bază de apă. De

asemenea, poate fi utilizată ca recipient de colectare al uleiului
dacă dumenavoastră prăjiți direct tortul, alimentele congelate și
rețetele pe bază de carne..

Grătar

Utilizat pentru prăjirea sau plasarea alimentelor care urmează a fi

coapte, prăjite și congelate în grătarul dorit.

6. INSTALAREA PRODUSULUI

11

AVERTISMENT: Mobilierul de bucătărie din apropierea aparatului trebuie să fie rezistent la căldură.

AVERTISMENT: Nu instalați aparatul lângă frigidere sau răcitoare. Căldura radiată de aparat mărește

consumul de energie al dispozitivelor de răcire.

AVERTISMENT: Nu utilizați ușa și/sau mânerul pentru a transporta sau a deplasa aparatul.

Pentru a instala picioarele aragazului.

1.Elementul de ataşare a piciorului este instalat pe maşina de gătit din partea de jos a acesteia aşa cum se

vede în (ilustraţia 10). Piulițele sunt centrate pe aceste elemente pentru a înşuruba picioarele (ilustraţia 11).
Încheiaţi procesul de instalare a picioarelor înşurubând picioarele de piuliţe (ilustraţia 12).

2.Puteţi echilibra maşina de gătit rotind picioarele înşurubate în funcţie de tipul de suprafaţă folosit.

3.Dacă maşina de gătit are alimente de plastic ca puteţi ajusta înălţimea maşinii de gătit de la aceste picioare

rotindu-le în sens orar sau contraorar.

12

Ilustrarea Fixării Lanțului

Înainte de a utiliza aparatul, pentru a asigura o utilizare sigură, asigurați-vă că ați fixat aparatul de perete
folosind lanțul și șurubul de prindere furnizat. Asigurați-vă că cârligul este înșurubat în perete în siguranță

1. Cronometru mecanic

2. Buton pentru selectarea functiilor

3. Arzator frontal stanga

4. Arzator stanga spate

5. Arzator central (Wok)

6. Arzator dreapta spate

7. Arzator frontal dreapta

AVERTISMENT: Panoul de control de mai sus este doar în scopuri ilustrative. Luați în considerare panoul de

control de pe dispozitivul dvs.

7. PANOUL DE CONTROL

13

Termostat: Se folosește pentru determinarea temperaturii de gătire a felului de mâncare care va fi gătit în
cuptor. După introducerea alimentelor în cuptor, rotiți comutatorul pentru a regla setarea temperaturii
dorite între 40-240 °C. Pentru temperaturile de gătire pentru alimente diferite, consultați tabelul de gătit.

Temporizator mecanic*: Se folosește pentru a determina perioada pentru gătirea în cuptor. Când expiră
timpul reglat, alimentarea încălzitoarelor este oprită și se emite un semnal sonor de avertizare.

Temporizatorul mecanic poate fi ajustat la intervalul de timp dorit între 0-90 de minute. Pentru timpii de
gătit, consultați tabelele de gătit.

Folosirea Arzătoarelor Cuptorului

1. În cazul în care cuptorul dvs. este echipat cu arzătoare care funcționează cu gaz, trebuie să folosiți un buton
adecvat pentru aprinderea arzătoarelor. Unele modele au aprindere automată de la buton; arzătorul poate

fi aprins ușor prin rotirea butonului. De asemenea, arzătoarele pot fi aprinse apăsând butonul de aprindere
sau pot fi aprinse folosind un chibrit.

2. Nu acţionaţi în mod continuu aprinzătorul mai mult de 15 secunde. Dacă arzătorul nu se aprinde, așteptați
minim un minut înainte să încercați din nou. Dacă arzătorul este stins din orice motiv, închideţi supapa de
control al gazului şi aşteptaţi cel puțin un minut înainte de a reîncerca.

Utilizarea Elementelor De Încălzire Ale Cuptorului

1. Atunci când cuptorul este pus în funcţiune pentru prima oară, se va răspândi un miros de la elementele de
încălzire. Pentru a-l elimina, puneţi-l în funcţiune la 240 °C timp de 45-60 de minute gol.

2. Butonul pentru controlul cuptorului trebuie poziționat la valoarea dorită; în caz contrar cuptorul nu
funcționează.

3. Tipurile de mese, timpii de gătire şi poziţiile termostatului sunt indicate în tabelul de gătit. Valorile din
tabelul de gătit sunt valori caracteristice şi au fost obţinute ca rezultat al testelor efectuate în laboratorul
nostru. Puteţi găsi diferite arome adecvate gustului dvs. în funcţie de obiceiurile dvs. de gătire şi utilizare.

8. UTILIZAREA CUPTORULUI

14

4. Puteți face ca puiul să se rotească în cuptor folosind accesoriile.

5. Timpi de gătire: Rezultatele se pot schimba în funcţie de tensiunea zonei şi de calitatea, cantitatea şi

temperatura materialului.

6. În timpul se efectuează gătirea la cuptor, capacul cuptorului nu trebuie deschis frecvent. Astfel, circulaţia
căldurii poate fi dezechilibrată şi rezultatele se pot schimba

Folosirea Grătarului

1. Când așezați grătarul pe polița superioară, alimentele de pe grătar nu trebuie să atingă grătarul.

2. Puteți preîncălzi timp de 5 minute în timp ce folosiți grătarul. Dacă este necesar, puteți întoarce alimentele

cu susul în jos.

3. Alimentele trebuie să se afle pe centrul grătarului pentru a asigura un debit maxim de aer prin cuptor.
Pentru a porni grătarul;

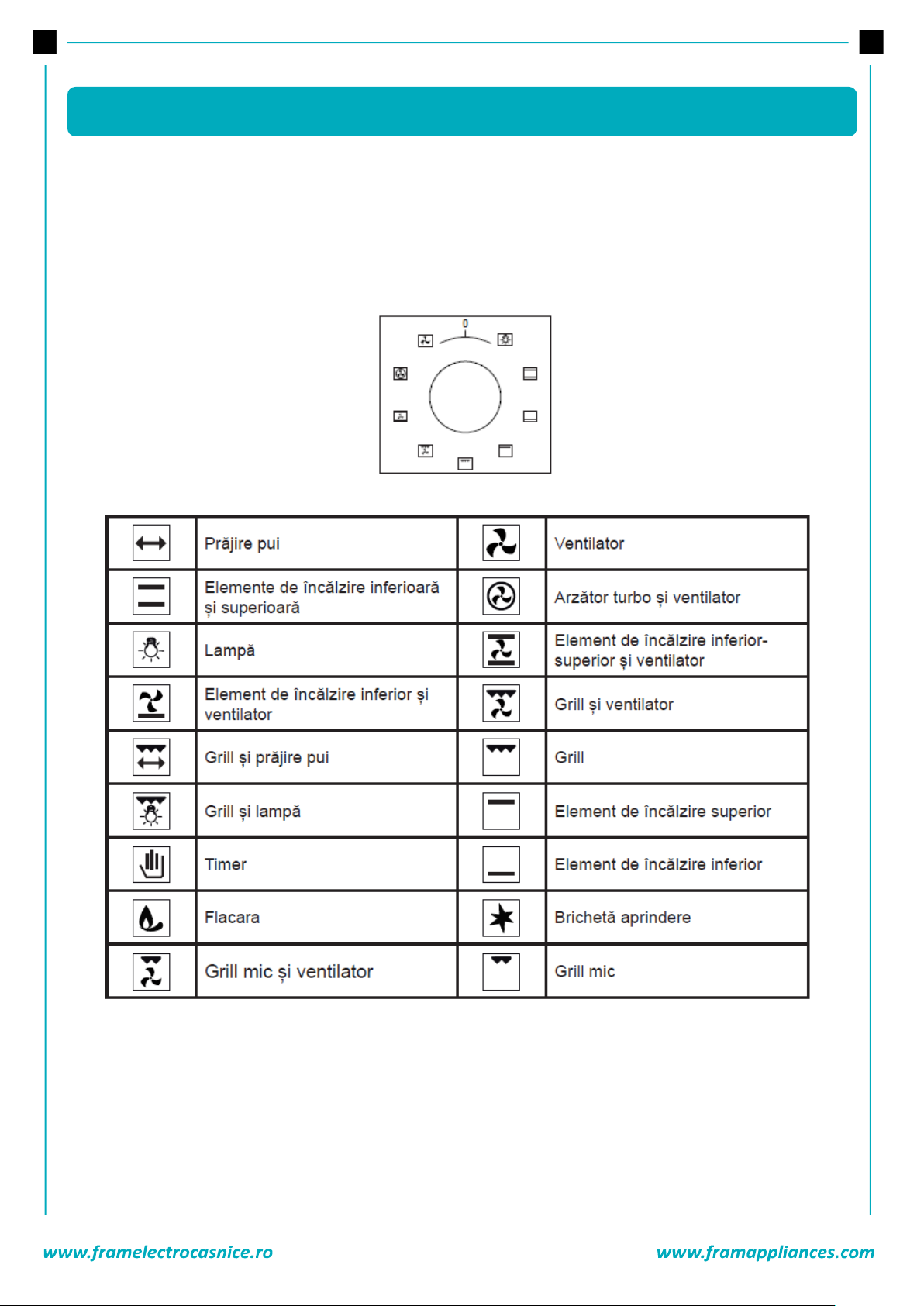

1. Poziționați butonul de funcție pe simbolul care ilustrează grătarul.

2. Apoi, setați-l la temperatura dorită pentru grătar.

Pentru a opri grătarul;

Setați butonul de funcție în poziția „off” (oprit).

AVERTISMENT: Mențineți ușa cuptorului închisă în timpul folosirii grătarului. (grătar electric)
AVERTISMENT: Mențineți ușa cuptorului deschisă în timpul folosirii grătarului. (grătar pe gaz)

Folosirea Rotisorului Pentru Pui *

Plasați frigăruia pe cadru. Glisați cadrul cu frigăruile în cuptor la nivelul dorit. Plasați o tavă de grăsime în
partea inferioară pentr capturarea grăsimii. Pentru o curățar ușoară, adăugați o cantitate mică de ap în tava
de grăsime. Nu uitați să scoateț componenta din plastic de pe frigărui După prăjire, înșurubați mânerul din
plasti pe frigărui și scoateți alimentele din cuptor.

Folosirea arzătoarelor pe gaz

Dispozitiv de siguranță care întrerupere flacăra (FFD); acționează în mod direct când mecanismul de

siguranță se activează ca urmare a lichidului care se revarsă pe ochiurile de plită superioare.

15

1. Robinetele care controlează maşinile de gătit cu gaz au un mecanism special de securitate. Pentru a porni

aragazul, apăsați întotdeauna comutatorul înainte și aduceți-l la simbolul care ilustrează flacăra prin rotire în
sens invers acelor de ceasornic. Toate brichetele vor funcţiona şi doar arzătorul controlat de dvs. se va
aprinde. Ţineţi comutatorul apăsat până când se produce aprinderea. Apăsați pe butonul de aprindere și
rotiți butonul în sens invers acelor de ceasornic.

2. Nu acţionaţi în mod continuu aprinzătorul mai mult de 15 secunde. Dacă arzătorul nu se aprinde, așteptați
minim un minut înainte să încercați din nou. Dacă arzătorul este stins din orice motiv, închideţi supapa de
control al gazului şi aşteptaţi cel puțin un minut înainte de a reîncerca.

3. La modelele cu sistem de siguranţă pe gaz, atunci când flacăra este stinsă, supapa de control întrerupe
alimentarea cu gaz automat. Pentru operarea arzătoarelor cu sistem de siguranţă a gazelor, trebuie să apăsaţi
butonul şi să-l rotiţi în sens invers acelor de ceasornic. După aprindere trebuie să aşteptaţi 5-10 secunde
pentru activarea sistemelor de siguranţă pe gaz. Dacă arzătorul este stins din orice motiv, închideţi supapa
de control al gazului şi aşteptaţi cel puțin un minut înainte de a reîncerca.

4. Închis
Complet deschis
Jumătate deschis

5. Înainte de a utiliza plita, asigurați-vă de poziționarea corectă a capacelor arzătorului. Poziționarea corectă

a capacelor arzătorului este prezentată mai jos.

16

Folosirea Ochilor De Plită

Nıvelul 1

Nıvelul 2

Nıvelul 3

Nıvelul 4

Nıvelul 5

Nıvelul 6

Ø80 mm

200W

250W

450W

---

---

---

Ø145 mm

250W

750W

1000W

---

---

---

Ø180 mm

500W

750W

1500W

---

---

---

Ø145 mm rapid

500W

1000W

1500W

---

---

---

Ø180 mm rapid

850W

1150W

2000W

---

---

---

Ø145 mm

95W

155W

250W

400W

750W

1000W

Ø180 mm

115W

175W

250W

600W

850W

1500W

Ø145 mm rapid

135W

165W

250W

500W

750W

1500W

Ø180 mm rapid

175W

220W

300W

850W

1150W

2000W

Ø220 mm

220W

350W

560W

910W

1460W

2000W

1. Plitele electrice au un standard de 6 niveluri de temperatură. (aşa cum este descris mai sus)

2. Atunci când o folosiţi pentru prima oară, acţionaţi plita electrică pe poziţia 6 preţ de 5 minute. Asta va face

agentul de pe plită care e sensibil la căldură să se întărească prin ardere.

3. Folosiţi oale cu fund plat care iau contact în totalitate cu căldura, pentru a folosi energia cât mai productiv.

Dimensiuni De Oale

90*60

Arzatorul mic

12-18 cm

Arzatorul mijlociu

18-22 cm

Arzatorul mare

22-26 cm

Arzatorul wok

26-32 cm

17

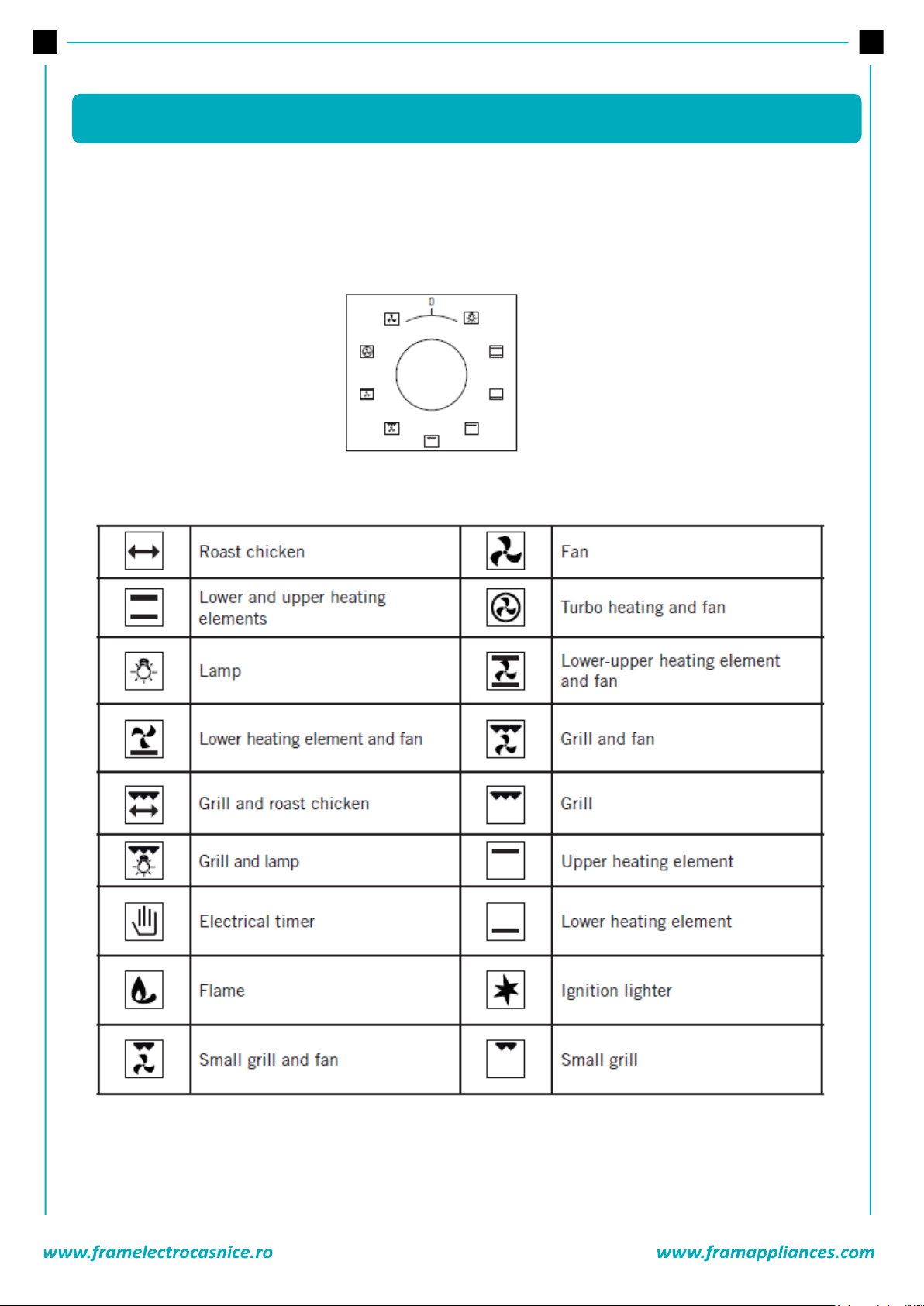

Buton funcțional: Se folosește pentru determinarea încălzitoarelor a ce vor fi utilizate pentru gătirea felului
de mâncare care va fi gătit în cuptor. Tipurile de programe pentru încălzitoare ale acestui buton și funcțiile
aferente sunt descrise mai jos. Este posibil ca nu toate tipurile de încălzitoare și tipurile de programe care
includ aceste încălzitoare să fie disponibile la toate modelele.

AVERTISMENT: Este posibil ca nu toate tipurile de încălzitoare și tipurile de programe care includ aceste
încălzitoare să fie disponibile la toate modelele.

9. BUTONUL DE PROGRAME

18

AVERTISMENT: Înainte de plasarea alimentelor în el, cuptorul trebuie să fie preîncălzit timp de 7-10 minute.

Aliment

Gătire

funcție

Temperatura

(°C)

Grătar

de gătire

Gătire

timp (min)

Tort

Static

180 2 70

Torturi mic

Static

180 2 40

Prăjitură

Static

200 2 70

Patiserie

Static+Ventilator

180-200

2

20-25

Prăjituri

Static

175 2 20

Plăcintă cu mere

Static

180-190

1

150

Pandișpan

Static

175

2

45-50

Pizza

Static

190 2 25

Lasagnia

Static

180-200

2

50-60

Meringue

Static

100 2 60

Pui prăjit *

Grill+Ventilator

220

4

25-35

Pește prăjit *

Grill+Ventilator

220

4

35-40

Friptură de vițel *

Grill

Max. 4 30

Ciftele prăjite *

Grill

Max. 4 40

* Alimentele trebuie să fie rotite după jumătate din timpul de gătire.

1. Scoateţi aparatul din priză şi întrerupeţi alimentarea cu gaz prin închiderea supapei de gaz.

2. In timpul funcţionării sau imediat ce a început să funcţioneze, cuptorul este foarte fierbinte. Nu atingeţi

elementele de încălzire.

3. Nu curăţaţi partea interioară, paniul, capacul, tăvile sau celelalte părţi ale cuptorului cu instrumente
precum buretele de sârmă sau cuţitul. Nu folosiţi agenţi sau detergenţi abrazivi.

4. După curăţarea părţilor interioare ale cuptorului cu o cârpă cu săpun, clătiţile cu apă şi ştergeţi-le cu o
cârpă uscată.

5. Spălaţi suprafeţele de geam cu agenţi speciali de curăţare a sticlei.

6. Nu curăţaţi cuptorul cu agenţi de curăţare volatili.

10. ÎNTREŢINEREA Şİ CURĂŢAREA

19

7. Înainte de a deschide capacul superior al cuptorului, curăţaţi lichidul vărsat de pe capac. De asemenea,
înainte de a închide capacul, asiguraţivă că tava de gătit este destul de rece.

8. Pentru curăţarea cuptorului nu folosiţi agenţi inflamabili, precum acizi, tiner sau motorină.

9. Nu spălaţi părţile cuptorului în maşina de spălat vase.

10. Pentru a curăţa geamul din faţă al cuptorului, desfaceţi şaibele de fixare cu o şurubelniţă şi curăţaţi-l

peste tot. După uscare, aşezaţi garniturile la loc şi reinstalaţi geamul.

11. MONTAREA UȘII CUPTORULUI

20

Pentru a monta la loc ușa cuptorului, parcurgeți pașii de mai sus în ordine inversă.

Curăţarea si intreţinerea stıclei usii cuptorului

Scoateţi profilul prin apăsarea încuietorii de plastic de pe partea stângă şi dreaptă după cum este prezentat
în ilustraţia 21 şi trageţi profilul către dumneavoastră după cum este prezentat în ilustraţia 22. Apoi scoateţi
sticla internă după cum este prezentat în ilustraţia 23. Dacă este necesar, sticla mijlocie poate fi scoasă în
acelaşi mod. După ce operaţiile de curăţare şi întreţinere sunt efectuate, remontaţi sticlele şi profilul în
ordinea inversă Asiguraţi-vă că profilul este etanş la locul acestuia.

Pereți Catalitici *

Pereții catalitici sunt localizați în partea stângă și dreaptă a cavității sub ghidaje. Pereții catalitici îndepărtează
mirosurile urâte și obțin cea mai bună performanță din cuptor. De asemenea, pereții catalitici absorb
reziduurile de ulei și curăță cuptorul în timpul funcționării.

Trageți către

dumneavoastră ușa

cuptorului pentru a o

deschide complet.

Apoi deblocați

balamaua, trăgând în

sus de sistemul de

blocare al balamalei

cu ajutorul unei

șurubelnițe, așa cum

este indicat în Figura

19.1.

Deschideți la

maximum sistemul

de blocare a

balamalei așa cum

este indicat în Figura

19.2. Aduceți ambele

balamale ale ușii

cuptorului în aceeași

poziție.

Deschideți la

maximum sistemul

de blocare a

balamalei așa cum

este indicat în Figura

19.2. Aduceți ambele

balamale ale ușii

cuptorului în aceeași

poziție.

Pentru a scoate ușa
cuptorului, prindeți­o cu ambele mâni și

trageți-o în sus

atunci când este

aproape de poziția

în care este închisă,

așa cum este indicat

în Figura 20.2.

21

Scoaterea pereților catalitici

Pentru a scoate pereții catalitici, ghidajele trebuie să fie scoase. După ce ghidajele sunt scoase, pereții
catalitici vor fi eliberați automat. Pereții catalitici trebuie să fie schimbați la fiecare 2-3 ani.

Poziţii Poliţă *

Este important să așezați grătarul din sârmă în mod corespunzător în
cuptor. Nu permiteți poliței de sârmă să atingă peretele din spate al
cuptorului. Pozițiile poliței sunt prezentate în figura următoare. Puteți
poziționa o tavă adâncă sau o tavă standard pe polița de sârmă
inferior și superior.

Instalarea și demontarea poițelor de sârmă

Pentru a scoate polițele de sârmă, apăsați clemele ilustrate cu săgețile din figură, scoateți mai întâi partea
inferioară și apoi partea superioară din locul de instalare. Pentru a instala polițele de sârmă; inversați
procedura de înlăturare a poliței de sârmă.

Înlocuirea Lămpii Cuptorului

AVERTISMENT: Pentru evitarea șocului electric, asigurați-vă că circuitul produsului este deschis înainte de

schimbarea lampei. (circuitul deschis înseamnă că alimentarea este oprită)
Prima dată deconectați alimentarea produsului și asigurați-vă că produsul este rece.
Scoateți protecția sticlei prin rotirea acesteia așa cum este indicat în figura prezentă în partea stângă. Dacă
aveți dificultăți în rotirea protecției sticlei, utilizarea mănușilor de plastic vă va ajuta în rotire.
Apoi scoateți lampa prin rotirea acesteia, montați noua lampă având aceleași specificații.
Remontați protecția sticlei, conectați cablul de alimentare al produsului în priză și finalizați înlocuirea. Acum,

dumneavoastră puteți utiliza cuptorul.

22

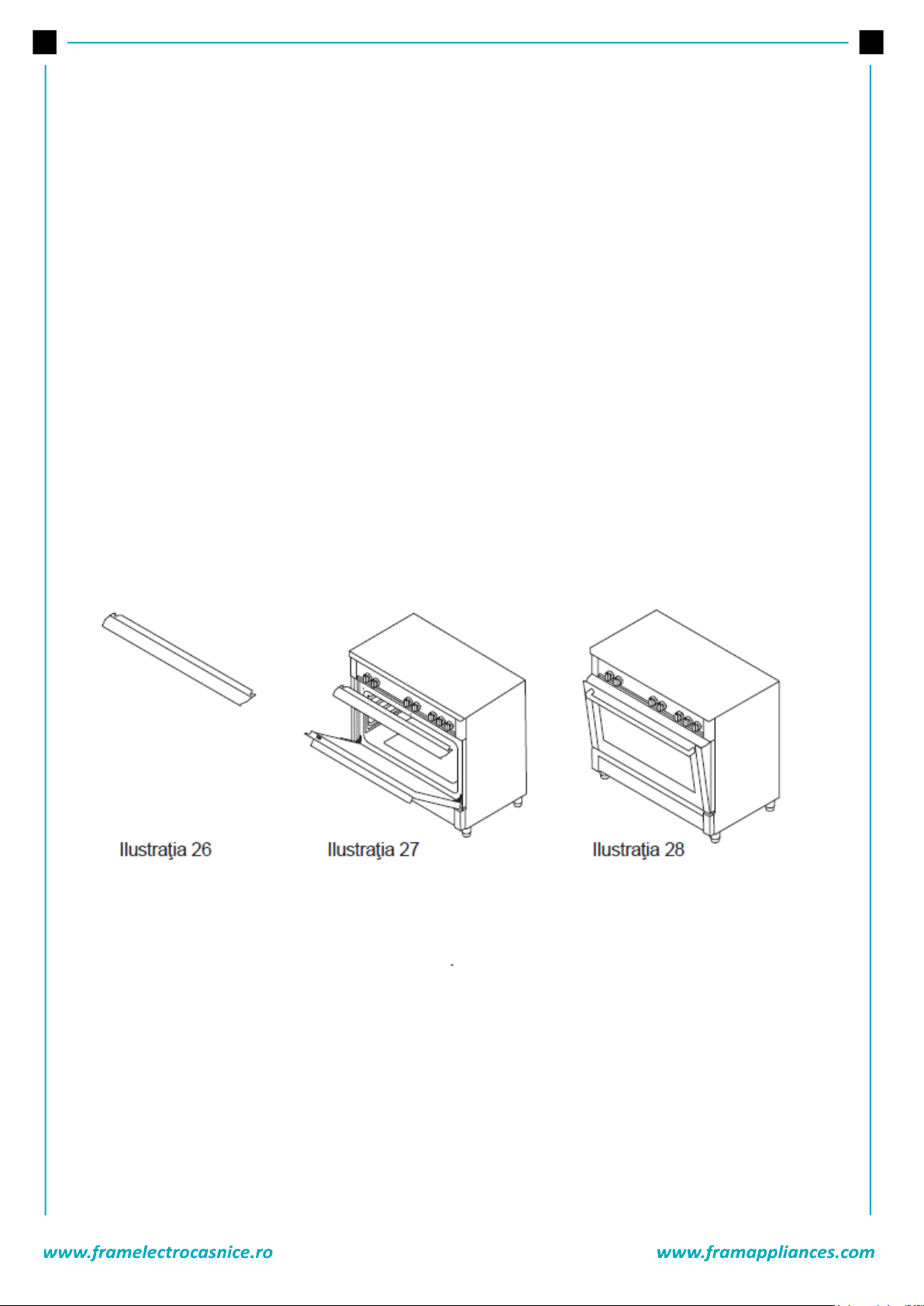

Folosirea scutului deflector al grătarului *

1. Un panou de siguranţă este conceput pentru protejarea panoului de comandă şi butoanele atunci când

cuptorul este în modul grill. (ilustraţia 26)

2. Folosiţi acest panou de siguranţă pentru a împiedica avarierea panoului de comandă sau a butoanelor de
căldură atunci când cuptorul este în modul grill (grătar).

AVERTISMENT: Unele piese accesibile pot fi fierbinţi atunci când grătarul este în uz. Copiii mici nu trebuie
lăsaţi să se apropie.

3. Amplasaţi panoul de siguranţă sub panoul de comandă deschizând sticla capacului frontal al cuptorului
(ilustraţia 27)

4. Şi apoi prindeţi panoul de siguranţă între cuptor şi capacul frontal închizând încet capacul. (ilustraţia 28)

5. Este important să țineți capacul deschis la distanţa specificată atunci când gătiţi în modul grătar.

6. Panoul de siguranţă va oferi condiţii ideale de gătit protejând panoul de comandă şi butoanele.

AVERTISMENT: Dacă maşina de gătit are opţiunea “closed grill function” (funcționare cu grătarul închis) cu

termostat, puteţi ţine uşa cuptorului închisă în timpul funcţionării; în acest caz, scutul deflector nu va fi

necesar.

23

Puteți rezolva problemele pe care le puteți întâmpina cu produsul dvs., verificând următoarele puncte înainte

de a apela la serviciul tehnic.

Puncte de verificare

În cazul în care întâmpinați o problemă cu cuptorul, verificați mai întâi tabelul de mai jos și încercați sugestiile.

Problema

Cauză posibilă

Ce să faceţi

În cazul în care cuptorul nu

funcționează.

Sursă de alimentare cu

curent indisponibilă.

Verificați alimentarea cu curent.

Sursă de alimentare cu gaz

indisponibilă.

Verificați dacă este deschis

robinetul principal de gaze

al rețelei.

Verificați dacă țeava de gaz este

îndoită sau formează o buclă.

Asigurați-vă că furtunul de gaz

este conectat la cuptor.

Verificați dacă este folosit un

robinet de gaze corespunzător.

Cuptorul se oprește în timpul

gătitului.

Ștecherul iese din priza de

perete.

Reinstalați ștecherul în priza

de perete.

Se oprește în timpul gătitului.

Funcționare continuă prea

lungă.

Lăsați cuptorul să se răcească

după cicluri de gătit lungi.

Mai multe ștechere într-o

priză de perete.

Folosiți un singur ștecher

pentru fiecare priză de perete.

Ușa cuptorului nu se deschide

în mod corespunzător.

Reziduuri de alimente s-au

blocat între ușă și cavitatea

interioară.

Curățați bine cuptorul și

încercați să redeschideți ușa.

Aprinzătorul nu funcționează.

Vârful sau corpul de

aprindere sunt blocate.

Curățați vârfurile sau corpul de
aprindere Ștecherele
arzătoarelor pe gaz.

Țevile arzătorului de gaze

sunt blocate.

Curățați țevile arzătorului de

gaze.

Electrocutare la atingerea

cuptorului.

Împământare

necorespunzătoare.

Asigurați-vă că sursa de

alimentare este împământată

bine.

Este utilizată o priză de

perete fără împământare.

12. DEPANARE

24

Problema

Cauză posibilă

Ce să faceţi

Curge apă.

Apa sau aburul se pot genera în
anumite condiții, în funcție de

alimentele care sunt gătite.
Acest lucru nu reprezintă o
defecțiune a aparatului.

Lăsați cuptorul să se răcească

și apoi ștergeți cu o cârpă de

vase pentru uscare.

Iese abur dintr-o fisură pe

ușa cuptorului.

Rămâne apă în

interiorul cuptorului.

Cuptorul nu se încălzește.

Uşa cuptorului este deschisă.

Închideți ușa și reporniți-l.

Comenzile cuptorului nu

sunt reglate corect.

Citiți secțiunea privind utilizarea

cuptorului și resetați cuptorul.

Siguranță fuzibilă declanșată

sau întrerupător de circuit

închis.

Înlocuiți siguranța fuzibilă sau
resetați întrerupătorul. Dacă

acest lucru se repetă în mod
frecvent, apelați la un
electrician.

Iese fum în timpul

funcționării.

Când folosiți cuptorul

pentru prima dată.

Iese fum din încălzitoare.

Acesta nu este un defect. După
2-3 cicluri, nu va mai ieși fum.

Sunt alimente pe încălzitor.

Lăsați cuptorul să se răcească

și curățați reziduurile de

alimente de pe încălzitor.

În timpul funcționări

cuptorului iese miros de ars

sau plastic.

Se folosesc accesorii din
plastic sau din alt material care
nu este rezistent la căldură în
cuptor.

La temperaturi ridicate,
folosiți articole din sticlă

adecvate.

Cuptorul nu gătește bine.

Uşa cuptorului este deschisă

în mod frecvent în timpul

gătitului.

Nu deschideți ușa cuptorului în
mod frecvent dacă mâncarea
pe care o gătiți nu necesită
rotire. Dacă deschideți ușa în
mod frecvent, temperatura
internă scade și, prin urmare,
rezultatul gătirii va fi influențat.

Becul intern este slab sau nu

funcționează.

Un obiect străin acoperă becul

în timpul gătitului.

Curățați suprafața

interioară a cuptorului și

verificați din nou.

E posibil ca becul să fie defect.

Înlocuiți-l cu un bec cu

aceleași specificații.

REGULI DE MANIPULARE

1. Nu utilizați ușa și/sau mânerul pentru a transporta sau a deplasa aparatul.

2. Efectuați deplasarea și transportul în ambalajul original.

3. Acordați atenție maximă aparatului în timpul încărcării/descărcării și manipulării.

4. Asigurați-vă că ambalajul este bine închis în timpul manipulării și transportului.

5. Protejați-l de factori externi (precum umiditate, apă, etc.) care pot avaria ambalajul.

6. Aveți grijă să nu avariați aparatul în urma loviturilor, căderilor, scăpărilor, etc. în timpul manipulării și
transportării și nu-l spargeți în timpul funcționării.

25

RECOMANDĂRI PENTRU ECONOMISIREA ENERGIEI

Urmărirea detaliile vă va ajuta să utilizați produsul în mod ecologic și economic.

1. Utilizați recipiente de culori închise sau emailate care conduc mai bine căldura în cuptor.

2. Pe măsură ce gătiți mâncarea, dacă rețeta sau manualul de utilizare indică faptul că este necesară
preîncălzirea, preîncălziți cuptorul.

3. Nu deschideți ușa cuptorului în mod frecvent în timpul gătitului.

4. Încercați să nu gătiți mai multe feluri de mâncare în mod simultan în cuptor. Puteți găti în același timp dacă
puneți două oale pe polița de sârmă.

5. Gătiți mai multe feluri de mâncare în mod succesiv. Cuptorul nu va pierde căldură.

6. Opriți cuptorul câteva minute înainte de expirarea timpului de gătire. În acest caz, nu deschideți ușa

cuptorului.

7. Dezghețați alimentele congelate înainte de gătire.

13. SPECIFICAŢIILE TEHNICE ALE CUPTORULUI

26

Arzător

Specificaţii

G20,20 mbar G25,25 mbar

G30,28-30 mbar
G31,37 mbar

Gaz Natural

GPL

Wok

Arzător

Injector

Injector

0,96

mm

1,40

mm

Debit gaz

Debit gaz

254

g/h

0,333

m³/h

Alimentare

Alimentare

3,50

kW

3,50

kW

Rapid

Arzător

Injector

Injector

0,85

mm

1,15

mm

Debit gaz

Debit gaz

211

g/h

0,276

m³/h

Alimentare

Alimentare

2,90

kW

2,90

kW

Semi-Rapid

Arzător

Injector

Injector

0,65

mm

0,97

mm

Debit gaz

Debit gaz

124

g/h

0,162

m³/h

Alimentare

Alimentare

1,70

kW

1,70

kW

Auxiliar

Arzător

Injector

Injector

0,50

mm

0,72

mm

Debit gaz

Debit gaz

69

g/h

0,96

m³/h

Alimentare

Alimentare

0,95

kW

0,95

kW

Grătar

Arzător

Injector

Injector

0,78

mm

1,10

mm

Debit gaz

Debit gaz

182

g/h

0,238

m³/h

Alimentare

Alimentare

2,50

kW

2,50

kW

Cuptor
Arzător

Injector

Injector

0,92

mm

1,30

mm

Debit gaz

Debit gaz

254

g/h

0,333

m³/h

Alimentare

Alimentare

3,50

kW

3,50

kW

AVERTISMENT: Valorile diametrului scrise pe injector sunt specificate fără virgulă. De exemplu: diametrul de

1,70 mm este specificat ca 170 pe injector.

14. SPECIFICAŢIILE TEHNICE ALE ARAGAZULUI

27

Va informam ca persoanele fizice au urmatoarele obligatii prin legislatia specifica privind protectia mediului
si regimul deseurilor: deseurile de echipamente electrice si electronice (DEEE), pot contine substante
periculoase pentru mediu si sanatatea umana. Conform OUG 5/2015, exista obligativitatea predarii acestora,
pentru tratarea corespunzatoare si valorificarea componentelor reciclabile.

Societatea Network One Distribution S.R.L. este platitoare de taxa de ”timbru verde” pentru fiecare

Echipament Electric si Electronic (EEE) pe care il pune pe piata. Acest cost asigura tratarea ulterioara a
echipamentelor uzate colectate. Din acest motiv, odata ce devine deseu, produsul EEE poate fi predat gratuit
operatorului Dvs. de salubritate, la magazine atunci cand achizitionati alt echipament similar, sistemul “unul
la unu “sau la punctul de colectare organizat de Primaria Sectorului / localitatii Dvs.

Simbolul (marcajul) aplicat produselor, care indica faptul ca deseurile DEEE, bateriile
si acumulatorii fac obiectul unei colectari separate, il reprezinta o pubela barata cu
o cruce.

Aceste masuri vor ajuta la protejarea mediului.

Societatea Network One Distribution S.R.L. este inscrisa in Registrul de punere pe piata a echipamentelor
electrice si electronice, avand numarul de inregistrare: RO-2016-03-EEE-0201-IV. De asemenea, au fost
intocmite si sunt gestionate: Registrul de Retragere EEE si Registrul de Rechemare EEE, in conformitate cu
HG 322/2013. Totodata societatea este inscrisa in Registrul de punere pe piata a bateriilor, avand numarul
de inregistrare: RO-2011-03-B&A-0283.

Conformitatea cu directiva RoHS: Produsul pe care l-aţi cumpărat este conform cu Directiva RoHS UE
(2011/65/UE). Nu conţine materialele dăunătoare şi interzise specificate în Directivă.

Va multumim ca participati alaturi de noi la protejarea mediului si a sanatatii umane!

MĂSURI PENTRU PROTECȚIA MEDIULUI

28

F R A M este marcă înregistrată a companiei Network One Distribution SRL. Celelalte branduri și
denumirile produselor sunt mărci de comerț sau mărci de comerț înregistrate ale respectivilor
deținători.

Nicio parte a specificațiilor nu poate fi reprodusă sub nicio formă și prin niciun mijloc, nici utilizată
pentru obținerea unor derivate precum traduceri, transformări sau adaptări, fără consimțământul

prealabil al companiei NETWORK ONE DISTRIBUTION.
Copyright © 2020 Network One Distribution. Toate drepturile rezervate.
www.framelectrocasnice.ro; www.framappliances.com; www.nod.ro

Acest produs este proiectat și realizat în conformitate cu standardele și normele Comunității
Europene.

Importator: Network One Distribution

Str. Marcel Iancu, nr. 3-5, București, România
Tel: [phone], www.framelectrocasnice.ro , www.nod.ro

29

GAS COOKER

FFSC-S90GLITGCF-RBG

5 Gas Burners, 90x60 cm, Spare LPG nozzles included

30

Before using the appliance, please carefully read this instruction manual and keep it for future reference.

This instruction manual is designed to provide you with all required instructions related to the installation,
use and maintenance of the appliance.
In order to operate the unit correctly and safety, please read this instruction manual carefully before
installation and usage.

➔ Gas Cooker
➔ User manual
➔ Warranty card

Safety instructions

• Carefully read all instructions before using your appliance and keep them in a convenient place for
reference when necessary.

• This manual has been prepared for more than one model therefore your appliance may not have
some of the features described within. For this reason, it is important to pay particular attention to any
figures whilst reading the operating manual.

General safety warnings

• This appliance can be used by children aged from 8 years and above and by persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been given
supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

Thank you for purchasing this product F R A M !

1. INTRODUCTION

2. CONTENT OF YOUR PACKAGE

3. SAFETY PRECAUTIONS

31

Children should not play with the appliance. Cleaning and user maintenance should not be made by children
without supervision.

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid
touching heating elements. Keep children less than 8 years of age away unless they are continually
supervised.

WARNING: Unattended cooking with fat or oil can be dangerous and may result in fire. NEVER try to
extinguish such a fire with water but switch off the appliance and cover the flame with a lid or a fire
blanket.

CAUTION: The cooking process must be supervised. A short-term cooking process has to be supervised
continuously.

WARNING: Danger of fire: Do not store items on the cooking surfaces.

• Do not operate the appliance by means of an external timer or separate remote-control system.

• Do not use steam cleaners to clean the appliance.

• Your appliance is produced in accordance with all applicable local and international standards and

regulations.

• Maintenance and repair work should only be carried out by authorized service technicians.
Installation and repair work that is carried out by unauthorized technicians may be dangerous. Do not alter
or modify the specifications of the appliance in any way. Inappropriate hob guards can cause accidents.

• Before connecting your appliance, make sure that the local distribution conditions (nature of the gas
and gas pressure or electricity voltage and frequency) and the specifications of the appliance are compatible.
The specifications for this appliance are stated on the label.

CAUTION: This appliance is designed only for cooking food and is intended for indoor domestic

household use only. It should not be used for any other purpose or in any other application, such as for
non-domestic use, in a commercial environment or for heating a room.

• This appliance is not connected to a ventilation device. It shall be installed and connected in
accordance with current installation regulations. Particular attention should be given to the relevant
requirements regarding ventilation.

• If the burner has not lit after 15 seconds, stop operating the device and open the compartment door.
Wait at least 1 minute before attempting to ignite the burner again.

• These instructions are only valid if the correct country symbol appears on the appliance. If the symbol
does not appear on the appliance, refer to the technical instructions which describe how to modify the
appliance to match the conditions of use of the country.

• Make sure that the supply cord is not trapped or damaged during installation. If the supply cord is
damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order
to prevent a hazard.

CAUTION: “In case of hotplate glass breakage”: immediately shut off all burners and any electrical heating

elements and isolate the appliance from the power supply, do not touch the appliance surface, do not use
the appliance.

Installation warnings

• Do not operate the appliance before it is fully installed.

• The appliance must be installed by an authorized technician. The manufacturer is not responsible for

any damage that might be caused by incorrect placement and installation by unauthorized people.

32

• When the appliance is unpacked, make sure that it is has not been damaged during transportation.
In the case of defect, do not use the appliance and contact a qualified service agent immediately. The
materials used for packaging (nylon, staplers, Styrofoam, etc.) may be harmful to children and they should
be collected and removed immediately.

• Protect your appliance from the atmosphere. Do not expose it to sun, rain, snow, dust or excessive
humidity.

• Materials around the appliance (i.e. cabinets) must be able to withstand a minimum temperature of
100°C.

• The appliance must not be installed behind a decorative door, in order to avoid overheating.
During use

• Do not put flammable or combustible materials in or near the appliance when it is operating.
Do not leave the oven unattended when cooking with solid or liquid oils. They may catch fire under extreme

heating conditions. Never pour water on to flames that are caused by oil, instead switch the cooker off and
cover the pan with its lid or a fire blanket.

• Always position pans over the center of the cooking zone, and turn the handles to a safe position so
they cannot be knocked or grabbed.

• If the product will not be used for a long period of time, turn the main control switch off. Turn the
gas valve off when a gas appliance is not in use.

• Make sure the appliance control knobs are always in the “0” (stop) position when the appliance is
not in use.

CAUTION: The use of a gas cooking appliance results in the production of heat, moisture and products of
combustion in the room in which it is installed. Ensure that the kitchen is well ventilated especially when the
appliance is in use. Keep natural ventilation holes open or install a mechanical ventilation device (mechanical
extractorhood).

• Prolonged intensive use of the appliance may call for additional ventilation, such as opening a
window, or for more effective ventilation, for example, increasing the level of mechanical ventilation where
necessary.

During cleaning and maintenance

• Make sure that your appliance is switched off at the mains before carrying out any cleaning or
maintenance operations.

• Do not remove the control knobs to clean the control panel.

• To maintain the efficiency and safety of your appliance, we recommend you always use original spare

parts and to call our authorized service agents when needed.

This appliance has been designed to be used only for home cooking. Any other use (such as heating a room)
is improper and dangerous. The operating instructions apply to several models. You may notice differences
between these instructions and your model.

Electrical Safety

• Plug the appliance in a grounded socket protected by a fuse conforming to the values specified in the
technical specifications chart.

• Have an authorized electrician set grounding equipment. Our company shall not be responsible for
the damages that shall be incurred due to using the product without grounding according to local regulations.

• The power supply cord (the cord with plug) shall not contact the hot parts of the appliance.

• If the power supply cord (the cord with plug) is damaged, this cord shall be replaced by the

manufacturer or its service agent or equally qualified personnel to prevent a hazardous situation.

• Never wash the product by spraying or pouring water on it! There is a risk of electrocution.

33

WARNING: To avoid electric shock, ensure that the device circuit is open before changing the lamp.

WARNING: Cut off all supply circuit connections before accessing the terminals.

WARNING: If the surface is cracked, turn off the appliance to avoid risk of electric shock.

• Do not use cut or damaged cords or extension cords other than the original cord.

• Make sure that there is no liquid or humidity in the outlet where the product plug is installed.

• The rear surface of the oven also heats up when the oven is operated. Electrical connections shall

not touch the rear surface, otherwise the connections may be damaged.

• Do not tighten the connecting cables to the oven door and do not run them over hot surfaces. If the
cord melts, this may cause the oven to short circuit and even a fire.

• Unplug the unit during installation, maintenance, cleaning and repair.

• If the power supply cable is damaged, it must be replaced by its manufacturer or authorized technical

service or any other personnel qualified at the same level, in order to avoid any dangerous situation.

• Make sure the plug is inserted firmly into wall socket to avoid sparks.

• Do not use steam cleaners for cleaning the appliance, otherwise electric shock may occur.

• An omni polar switch capable to disconnect power supply is required for installation. Disconnection

from power supply shall be provided with a switch or an integrated fuse installed on fixed power supply
according to building code.

• Appliance is equipped with a type ‘’Y’’ cord cable.

• Fixed connections shall be connected to a power supply enabling omni polar disconnection. For

appliances with over voltage category below III, disconnection device shall be connected to fixed power
supply according to wiring code.

Gas safety

1. This appliance is not connected to burning products evacuation apparatus. This appliance must be
connected and installed according to the installation regulations in force. Conditions regarding ventilation
must be considered.

2. When a gas cooking appliance is used; humidity, heat and burning products are generated in the
room. First of all, make sure the kitchen is well ventilated when operating the appliance and maintain natural
ventilation openings or install a mechanical ventilation equipment.

3. After using the appliance heavily for an extended period of time, additional ventilation may be
required. For example, open a window or adjust a higher speed for mechanical ventilation, if any.

4. This appliance must be used only in well ventilated locations in accordance with the regulations in
force. Please read the manual before installing or using this product.

5. Before positioning the appliance, make sure local network conditions (gas type and gas pressure)
meets appliance requirements.

6. The mechanism cannot be run for longer than 15 seconds. If the burner is not on after 15 seconds,
stop the mechanism and wait for at least one minute before trying to ignite the burner again.

7. All kinds of operations to be performed on gas installation must be performed by authorized and
competent people.

8. This appliance is adjusted for natural gas (NG). If you have to use your product with a different gas
type, you have to apply to authorized service for the conversion .

9. For proper operation, hood, gas pipe and clamp should be replaced periodically according to
manufacturer recommendations and when required.

10. Gas should burn well in gas products. Well burning gas can be understood from blue flame and
continuous burning. If gas does not burn sufficiently, carbon monoxide (CO) can be generated. Carbon
monoxide is a colorless, odorless and very toxic gas; even small amounts have lethal effect .

34

11. Ask your local gas supplies about the phone numbers for emergencies related to gas and the
measures to be taken upon gas odor is detected.

What to do when gas odor is detected

1. Do not use naked flame, and do not smoke.

2. Do not operate any electrical switch. (For example: lamp switch or doorbell)

3. Do not use telephone or mobile phone.

4. Open the doors and windows.

5. Close all valves on the appliances that utilize gas and the gas counters.

6. Check all hoses and their connections against leaks. If you still smell gas, leave the house and warn
your neighbors.

7. Call fire brigade from a telephone outside the home.

8. Do not enter the house until authorities clarify it is safe.

Intended Use

1. This product is designed for home use. Commercial use of the appliance is not permitted.

2. This appliance may only be used for cooking purposes. It shall not be used for other purposes like heating

a room.

3. This appliance shall not be used to heat plates under the grill, drying clothes or towels by hanging them on
the handle or for heating purposes.

4. The manufacturer assumes no responsibility for any damage due to misuse or mishandling.

5. Oven part of the unit may be used for thawing, roasting, frying and grilling food.

6. Operational life of the product you have purchased is 10 years. This is the period for which the spare parts

required for the operation of this product as defined is provided by the manufacturer.

WARNING: Before starting any work related with gas installation, turn off gas supply. Risk of explosion.
Please operate your oven in dry atmosphere.

1. Fit the clamp to the hose. Push one of the hoses until it goes to the end of the pipe.

2. For the sealing control; ensure that the buttons in the control panel are closed, but the gas cylinder is

open. Apply some soap bubbles to the connection. If there is gas leakage, there will be foaming in the soaped
area.

3. The oven should be using a well ventilation place and should be install on flat ground.

4. Re-inspect the gas connection.

5. When placing your oven to its location, ensure that it is at the counter level. Bring it to the counter level

by adjusting the feet if necessary.

6. Do not make gas hose and electrical cable of your oven go through the heated areas, especially through
the rear side of the oven. Do not move gas connected oven. Since the forcing shall loosen the hose, gas
leakage may occur.

7. Please use flexible hose for gas connection.

4. GAS CONNECTION

35

For LPG connection.

For LPG (cylinder) connection, affix metal clamp on the hose coming from LPG cylinder. Affix an edge of the
hose-on-hose inlet connector behind the appliance by pushing to end through heating the hose in boiled
water. Afterward, bring the clamp towards end section of the hose and tighten it with screwdriver. The gasket
and hose inlet connector required for connection is as the picture shown below.

NOTE: The regulator to be affixed on LPG cylinder should have 300 mms feature.

For natural gas connection.

WARNING: Natural gas connection should be done by authorized service.

For natural gas connection, place gasket in the nut at the edge of natural gas connection hose. To install the hose
on main gas pipe, turn the nut. Complete the connection by making gas leakage control.

Gas hose passageway

Connect the appliance to the gas piping tap in shortest possible route and in a way that ensure no gas leakage will
occur.
In order to carry on a tightness and sealing safety check ensure that the knobs on the control panel are closed and
the gas cylinder is open.
WARNING: While performing a gas leakage check, never use any kind of lighter, match, cigarette or similar burning
substance.
Apply soap bubble on the connection points. If there is any kind of leakage then it will cause bubbling.
While inserting the appliance in place ensure that it is on the same level with the worktop. If required adjust the
legs in order the make level with the worktop.
Use the appliance on a level surface and in a well-ventilated environment.

36

WARNING: Before placing the appliance, check that the local distribution conditions (gas type and pressure)
conform to the product settings.

Nozzle change operation.

1. Please use driver with special head for removed and install nozzle as. (figure 3)

2. Please remove nozzle (figure 4) from burner with special nozzle driver

and install new nozzle. (figure 5)

Ventilation of room

The air needed for burning is received from room air and the gases emitted are given directly in room.
For safe operation of your product, good room ventilation is a precondition. If no window or room to
be utilized for room ventilation is available, additional ventilation should be installed. However, room
has a door opening outside, it is no needed to vent holes.

Room size

Ventilating opening

Smaller than 5 m³

min. 100 cm²

Between 5 m³ - 10 m³

min. 50 cm²

Bigger than 10 m³

no need

In basement or cellar

min. 65 cm²

Reduced gas flow rate setting for hob taps.

1. Ignite the burner that is to be adjustment and turn the knob to the reduced position.

2. Remove the knob from the gas tap.

37

3. Use an appropriately sized screwdriver to adjust the flow rate adjustment screw. For LPG (butane-pro
pane) turn the screw clockwise. For the naturel gas, you should turn the screw counter- clockwise once.
“The normal length of a straight flame in the reduced position should be 6-7 mm. “

4. If the flame is higher than the desired position, turn the screw clockwise. If it is smaller turn anticlockwise.

5. For the last control, bring the burner both to high-flame and reduced positions and check whether the

flame is on or off.
Depending on the type of gas tap used in your appliance the adjustment screw position may vary.
To adjust your oven acc. to the gas type, make the adjustment for reduced flame carefully by turning with a
small screwdriver as shown below on the screw in the middle of the gas cocks as well as nozzle changes

(figure 6 and 7).

Removal of the lower and upper burner and installation of the injector to the gas oven
Removal of the upper burner:

With the help of a screwdriver, remove the screw as shown in figure 8. As shown in figure 8.1, remove
the injector in the bearing with a socket wrench. In order to re-place the burner, apply the removal
process reversely.

Removal of the lower burner:
The lower burner door has been fixed with two screws. As shown in figure 9, remove it with the help of
a screwdriver. As shown in figure 9.1, remove the injector in the bearing with a socket wrench. In order
to re-place the burner, apply the removal process reversely.

38

5. PRODUCT DESCRIPTION

1. Oven control knobs

2. Hob control knobs

3. Wire grill

4. Deep tray

5. Door

6. Handle

7. Lower cabinet door

8. Plastic leg

9. Lamp

10. Grill

11. Deep tray

12. Large burner

13. Middle burner

14. Auxiliary burner

15. Wok burner

16. Hot plate

39

Accesories

Check if the electrical installation is proper to bring the appliance in operating condition. If electricity
installation is not suitable, call an electrician and plumber to arrange the utilities as necessary.
Manufacturer shall not be held responsible for damages caused by operations performed by
unauthorized persons.

WARNING: It is customer's responsibility to prepare the location the product shall be placed on and to
have the electrical installation prepared.

WARNING: The rules in local standards about electrical installations shall be followed during product
installation.

WARNING: Check for any damage on the appliance before installing it. Do not have the product installed
if it is damaged. Damaged products cause a risk for your safety.

Right Place for Installation and Important Warnings

Appliance feet should not stay on soft surfaces such as carpets. The kitchen floor shall be durable to
carry the unit weight and any other kitchenware that may be used on the oven.
The appliance is suitable for use on both side walls, without any support, or without being installed in a
cabinet. If a hood or aspirator will be installed above the cooker, follow the instructions of the

manufacturer for height of mounting. (min. 650 mm)

Deep tray
Used for pastries, deep fried foods and stew recipes. In case of frying
directly on the grill for cakes, frozen foods and meat dishes, it can be
used of oil pick-up tray.

Wire grill
Used for frying and/or placing the foods to be baked, fried and frozen
foods on the desired rack.

6. INSTALLATION OF YOUR OVEN

40

WARNING: The kitchen furniture near the appliance must be heat resistant.
WARNING: Do not use the door and/or handle to carry or move the appliance.

WARNING: Do not install the appliance beside refrigerators or coolers. Heat radiated by the appliance
increases the energy consumption of cooling devices.

Installation of The Oven Feet

In order to install the oven feet.

1. Foot attachment lath is installed on the oven from the bottom of the oven as shown in (figure 10). Nuts

are centered on these lathes in order to screw feet. Complete the feet installation process by screwing the
feet to the nuts (figure 11).

2. You can balance your oven by turning the screwed feet according to the surface type you are using.

3. If your oven has plastic food as in (figure 12) you can adjust your ovens height from these feet as turned

clockwise or anticlockwise.

41

Chain Lashing Illustration

Before using the appliance, in order to ensure safe use, be sure to fix the appliance to the wall using the chain
and hooked screw supplied. Ensure that the hook is screwed into the wall securely.

1. Mechanical timer

2. Function selection button

3. Front left heater

4. Rear left heater

5. Center heater
(Wok burner or hotplate)

6. Rear right heater

7. Front right heater

WARNING: The control panel above is only for illustration purposes. Consider the control panel on your
device.

7. CONTROL PANEL

42

Mechanical timer*: Used for determining the period for cooking in the oven. When adjusted time is expired,
power to heaters is turned off and an audible warning signal is emitted. Mechanical timer can be adjusted to
desired period between 0-90 minutes. For cooking periods, see cooking tables.

Thermostat: Used for determining the cooking temperature of the dish to be cooked in the oven. After
placing the food inside the oven, turn the switch to adjust desired temperature setting between 40-240 °C.
For cooking temperatures of different food, see cooking table.

Using Oven Burners

1. If your oven equipped with burners that operates with gas, appropriate knob should be used in order

to ignite the burners. Some models have automatic ignition from the knob; it is easy to ignite the burner
by turning the knob. Also, burners can be ignited by pressing the ignition button or they can be ignited
with a match.

2. Do not continuously operate the igniter for more than 15 seconds. If the burner does not ignite, wait
minimum one minute before trying again. If the burner is extinguished for of the any reason, close the
gas control valve and wait a minimum of one minute before trying again.

Using Oven Heating Elements

1. When your oven is operated first time, an odor will be spread out which will be sourced from using

the heating elements. In order to get rid of this, operate it at 240 °C for 45-60 minutes while it is empty.

2. Oven control knob should be positioned to desired value; otherwise, oven does not operate.

3. Kinds of meals, cooking times and thermostat positions are given in cooking table. The values given in

the cooking table are characteristic values and were obtained as a result of the tests performed in our

8. USING OVEN SECTION

43

laboratory. You can find different flavors suitable for your taste depending on your cooking and using
habits.

4. You can make chicken revolving in your oven by means of the accessories.

5. Cooking times: The results may change according to the area voltage and material having different

quality, amount and temperatures.

6. During the time when cooking is being performed in the oven, the lid of the oven should not be opened
frequently. Otherwise, circulation of the heat may be imbalanced and the results may change.

Using the Grill

1. When you place the grill on the top rack, the food on the grill shall not touch the grill.

2. You can preheat for 5 minutes while grilling. If necessary, you may turn the food upside down.

3. Food shall be in the center of the grill to provide maximum air flow through the oven.

To turn on the grill.

1. Place the function button over the grill symbol.

2. Then, set it to the desired grill temperature.

To turn the grill off.

Set the function button to the off position.

WARNING: Keep the oven door closed while grilling. (electrical grill)
WARNING: Keep the oven door opened while grilling. (gas grill)

Using The Chicken Roasting *

Place the spit on the frame. Slide turn spit frame into the oven at the desired level. Locate a dripping
pan through the bottom in order to collect the fast. Add some water in dripping pan forb easy cleaning.
Do not forget to remove plastic part from spit. After grilling, crew the plastic handle to the skewer and
take out the food from oven.

Using Gas Burners

Flame cut-off safety device (FFD) *; operates instantly when safety mechanism activates due to overflown

liquid over upper hobs.

44

1. The valves controlling the gas cookers have special security mechanism. In order to light the cooker always press
on the switch forward and bring it to flame symbol by turning counterclockwise. All the lighters shall operate and
the cooker you controlled shall light only. Keep the switch pressed until ignition i performed. Press on the lighter
button and turn the knob counterclockwise.

2. Do not continuously operate the igniter for more than 15 seconds. If the burner does not ignite, wait minimum
one minute before try again.

3. In models with gas security system, when flame of the cooker is extinguished, control valve cuts off the gas
automatically. For operate the burners with gas security system you must press the knob and turn
counterclockwise. After the ignition you must wait nearly 5-10 second for gas security systems activation. If the
burner is extinguished for of the any reason, close the gas control valve and wait a minimum of one minute before
trying again.

Closed

Fully open

Half open

4. Before operating your hob please make sure that the burner caps are well positioned. The right placement
of the burner caps is shown as below.

45

Using Hot Plates

Level 1

Level 2

Level 3

Level 4

Level 5

Level 6

Ø80 mm

200 W

250 W

450 W

---

---

---

Ø145 mm

250 W

750 W

1000 W

---

---

---

Ø180 mm

500 W

750 W

1500 W

---

---

---

Ø145 mm rapid

500 W

1000 W

1500 W

---

---

---

Ø180 mm rapid

850 W

1150 W

2000 W

---

---

---

Ø145 mm

95 W

155 W

250 W

400 W

750 W

1000 W

Ø180 mm

115 W

175 W

250 W

600 W

850 W

1500 W

Ø145 mm rapid

135 W

165 W

250 W

500 W

750 W

1500 W

Ø180 mm rapid

175 W

220 W

300 W

850 W

1150 W

2000 W

Ø220 mm

220 W

350 W

560 W

910 W

1460 W

2000 W

1. Electric hotplates have standard of 6 temperature levels. (as describe herein above)

2. When using first time, operate your electric hotplate in position 6 for 5 minutes. This will make the agent

on your hotplate which is sensitive to heat get hardened by burning.

3. Use flat bottomed saucepans which fully contact with the heat as much as you can, so that you can use
the energy more productively.

Pot Sizes

90*60

Small burner

12-18 cm

Normal burner

18-22 cm

Big burner

22-26 cm

WOK burner

26-32 cm

46

Function Button: Used for determining the heaters to be used for cooking the dish to be cooked in the
oven. Heater program types in this button and their functions are described below. All heater types and
program types consisting of these heaters may not be available at all models.

WARNING: All heater types and program types consisting of these heaters may not be available at all models.

9. PROGRAM KNOB

47

COOKING TIMETABLE

WARNING: Oven must be preheated for 7-10 minutes before placing the food in it.

Food

Cooking
function

Cooking

temperature

(°C)

Cooking

rack

Cooking

time (min.)

Cake

Static

180

2

70

Small cake

Static

180

2

40

Pie

Static

200

2

70

Pastry

Static + Fan

180-200

2

20-25

Cookie

Static

175

2

20

Apple pie

Static

180-190

1

150

Sponge cake

Static

175

2

45-50

Pizza

Static

190

2

25

Lasagna

Static

180-200

2

50-60

Meringue

Static

100

2

60

Grilled chicken *

Grill + Fan

220

4

25-35

Grilled fish *

Grill + Fan

220

4

35-40

Calf steak *

Grill

Max.

4

30

Grilled meatball *

Grill

Max.

4

40

* Food must be turned after half of the cooking time.

1. Disconnect the plug supplying electricity for the oven from the socket.

2. While oven is operating or shortly after it starts operating, it is extremely hot. You must avoid

touching from heating elements.

3. Never clean the interior part, panel, lid, trays and all other parts of the oven by the tools like hard

brush, cleaning mesh or knife. Do not use abrasive, scratching agents and detergents.

4. After cleaning the interior parts of the oven with a soapy cloth, rinse it and then dry thoroughly with

a soft cloth.

5. Clean the glass surfaces with special glass cleaning agents.

6. Do not clean your oven with steam cleaners.

10. MAINTENANCE AND CLEANING

48

7. Before opening the upper lid of the oven, clean spilled liquid off the lid. Also, before closing the lid,

ensure that the cooker table is cooled enough.

8. Never use inflammable agents like acid, thinner and gasoline when cleaning your oven.

9. Do not wash any part of your oven in dishwasher.

10. In order to clean the front glass lid of the oven; remove the fixing screws fixing the handle by means

of a screwdriver and remove the oven door. Then clean and rinse it thoroughly. After drying, place
the oven glass properly and re-install the handle.

11. INSTALLATION OF THE OVEN DOOR

49

Cleaning and Maintenance Of The Oven’s Front Door Glass
Remove the profile by pressing the plastic latches on both left and right sides as shown in figure 21 and
pulling the profile towards yourself as shown in figure 22. Then remove the inner glass as shown in figure

23. If required, middle glass can be removed in the same way. After cleaning and maintenance are done,
remount the glasses and the profile in reverse order. Make sure the profile is properly seated in its place.

Catalytic Walls *
Catalytic walls are located on the left and the right side of cavity under the guides. Catalytic walls banish the bad

smell and obtain the best performance from the cooker. Catalytic walls also absorb oil residue and clean your oven
while it is operating.

Removing the catalytic walls
To remove the catalytic walls; the guides must be pulled out. As soon as the guides are pulled out, the catalytic

walls will be released automatically. The catalytic walls must be changed after 2-3 years.

Completely open the
oven door by pulling
it to yourself.
Afterwards, perform
the unlocking
process by pulling
the hinge lock
upwards with the
help of a screwdriver
as shown in Figure

19.1.

Bring the hinge lock
to the widest angle
as shown in Figure

19.2. Bring both
hinges connecting
the oven door to the
oven to the same
position.

Afterwards, close
the oven door as to
lean on the hinge
lock as shown in
Figure 20.1.

Afterwards, close
the oven door as to
lean on the hinge
lock as shown in
Figure 20.1.

50

Rack Positions *

It is important to place the wire grill into the oven properly. Do not
allow wire rack to touch rear wall of the oven. Rack positions are
shown in the next figure. You may place a deep tray or a standard
tray in the lower and upper wire racks.

Installing and removing wire racks
To remove wire racks, press the clips shown with arrows in the figure, first remove the lower, and then the
upper side from installation location. To install wire racks; reverse the procedure for removing wire rack .

Changing the Oven Lamp
WARNING: To avoid electric shock, ensure that the appliance circuit is open before changing the lamp.

(having circuit open means power is off)
First disconnect the power of appliance and ensure that appliance is cold.
Remove the glass protection by turning as indicated in the figure on the left side. If you have difficulty in
turning, then using plastic gloves will help you in turning.
Then remove the lamp by turning, install the new lamp with same specifications.
Reinstall glass protection, plug the power cable of appliance into electrical socket and complete replacement.

Now you can use your oven.

Using the Grill Deflector Sheet *

1. A safety panel is designed to protect control panel and the buttons when the oven is in grill mode. (figure

26)

2. Please use this safety panel in order to avoid the heat to damage control panel and the buttons when the
oven is grill mode.

WARNING: Accessible parts may be hot when the grill in use. Young children should be kept away.

3. Place the safety panel under control panel by opening the oven front cover glass. (figure 27)

4. And then secure the safety panel in between oven and front cover by gently closing the cover. (figure 28)

5. It is important for cooking to keep the cover open in specified distance when cooking in grill mode.

6. Safety panel will provide an ideal cooking circumstance while protecting control panel and buttons.
WARNING: If the cooker has the “closed grill functioned” option with thermostat, you can keep the oven

door closed during operation; in this case the grill deflector sheet will be unnecessary.

51

You may solve the problems you may encounter with your product by checking the following points before
calling the technical service.

Check Points
In case you experience a problem about the oven, first check the table below and try out the suggestions.

Problem

Possible Cause

What to Do

Oven does not operate.

Power supply not available.

Check for power supply.

Gas supply not available.

Check if main gas valve is open.

Check if gas pipe is bent or kinked.

Make sure gas hose is connected
to the oven.

Check if suitable gas valve is being
used.

Oven stops during cooking.

Plug comes out from the wall
socket.

Re-install the plug into wall socket.

Turns off during cooking.

Too long continuous operation.

Let the oven cool down after long

cooking cycles.

More than one plugs in a wall
socket.

Use only one plug for each wall
socket.

Oven door is not opening
properly.

Food residues jammed between
the door and internal cavity.

Clean the oven well and try to re­open the door.

Lighter not operating.

Tips or body of ignition plugs are
clogged.

Clean tips or body of ignition plugs
of gas burners.

Gas burner pipes are clogged.

Clean gas burner pipes.

Electric shock when touching
the oven.

No proper grounding.

Make sure power supply is
grounded properly.

Ungrounded wall socket is used.

12. TROUBLESHOOTING

52

Problem

Possible Cause

What to Do

Water dripping.

Water or steam may generate
under

certain conditions
depending on the food being
cooked. This is not a fault of the
appliance.

Let the oven cool down and
than wipe dry with a dishcloth.

Steam coming out from a
crack on oven door.

Water remaining inside the
oven.

Oven does not heat.

Oven door is open.

Close the door and restart.

Oven controls not correctly
adjusted.

Read the section regarding
operation

of the oven and reset

the oven.

Fuse tripped or circuit breaker
turned off.

Replace the fuse or reset the
circuit breaker. If this is repeating
frequently, call an electrician.

Smoke coming out during
operation.

When operating the oven for the
first time.

Smoke comes out from the heaters.
This is not a fault. After 2-3 cycles,
there will be no more smoke.

Food on heater.

Let the oven to cool down and
clean food residues from the
heater.

When operating the oven
burnt or plastic odor coming
out.

Plastic or other not heat resistant
accessories are being used inside
the oven.

At high temperatures, use
suitable glassware accessories.

Oven does not cook well.

Oven door is opened
frequently during cooking.

Do not open oven door
frequently, if the food you are
cooking does not require turning.
If you open the door frequently
internal temperature drops and
therefore cooking result will be
influenced.

Internal light is dim or
does not operate.

Foreign object covering the
lamp during cooking.

Clean internal surface of the
oven and check again.

Lamp might be failed.

Replace with a lamp with same
specifications.

HANDLING RULES

1. Do not use the door and/or handle to carry or move the appliance.

2. Carry out the movement and transportation in the original packaging.

3. Pay maximum attention to the appliance while loading/unloading and handling.

4. Make sure that the packaging is securely closed during handling and transportation.

5. Protect from external factors (such as humidity, water, etc.) that may damage the packaging.

6. Be careful not to damage the appliance due to bumps, crashes, drops, etc. while handling and transporting

and not to break or deform it during operation.

53

RECOMMENDATIONS FOR ENERGY SAVING

Following details will help you use your product ecologically and economically.

1. Use dark colored and enamel containers that conduct the heat better in the oven.

2. As you cook your food, if the recipe or the user manual indicates that pre-heating is required, pre-heat the

oven.

3. Do not open the oven door frequently while cooking.

4. Try not to cook multiple dishes simultaneously in the oven. You may cook at the same time by placing two

cookers on the wire rack.

5. Cook multiple dishes successively. The oven will not lose heat.

6. Turn off the oven a few minutes before the expiration time of cooking. In this case, do not open the oven

door.

7. Defrost the frozen food before cooking.

Technical Features Of Your Oven

Specifications

90x60

Outer width

900 mm

Outer depth

610 mm

Outer height

925 mm

Lamp power

15-25 W

Bottom heating element

2000 W

Top heating element

1500 W

Grill heating element

** 2500 W / 3250 W

Turbo heating element

2200 W x 1 / 1250 W x 2

Supply voltage

220-240 V AC / 380-415 V AC 50/60 Hz

Hot plate 145 mm *

1000 W

Hot plate 180 mm *

1500 W

Hot plate rapid 145 mm *

1500 W

Hot plate rapid 180 mm *

2000 W

** only for mix product.
WARNING: For the modification to be done by authorized service, this table should be considered.

Manufacturer may not be held responsible for any problems rising because of any faulty modification.
WARNING: In order to increase the product quality, the technical specifications may be changed without

prior notice.
WARNING: The values provided with the appliance or its accompanying documents are laboratory readings
in accordance with the respective standards. These values may differ depending on the use and ambient
conditions.

13. TECHNICAL FEATURES OF YOUR OVEN

54

Burner

Specifications

G20,20 mbar G25,25 mbar

G30,28-30 mbar
G31,37 mbar

Gas natural

LPG

Wok

Burner

Injector

Injector

0,96 mm

1,40

mm

Gas flow

Gas flow

254

g/h

0,333

m³/h

Power

Power

3,50 kW

3,50

kW

Rapid

Burner

Injector

Injector

0,85 mm

1,15

mm

Gas flow

Gas flow

211

g/h

0,276

m³/h

Power

Power

2,90 kW

2,90

kW

Semi-Rapid

Burner

Injector

Injector

0,65 mm

0,97

mm

Gas flow

Gas flow

124

g/h

0,162

m³/h

Power

Power

1,70 kW

1,70

kW

Auxiliary

Burner

Injector

Injector

0,50 mm

0,72

mm

Gas flow

Gas flow

69

g/h

0,96

m³/h

Power

Power

0,95 kW

0,95

kW

Grill

Burner

Injector

Injector

0,78 mm

1,10

mm

Gas flow

Gas flow

182

g/h

0,238

m³/h

Power

Power

2,50 kW

2,50

kW

Oven

Burner

Injector

Injector

0,92 mm

1,30

mm

Gas flow

Gas flow

254

g/h

0,333

m³/h

Power

Power

3,50 kW

3,50

kW

WARNING: Diameter values written on the
injector are specified without a comma. For
example; The diameter of 1,70 mm is
specified as 170 on the injector.

14. TECHNICAL FEATURES OF YOUR COOKER

55

F R A M is a registered trademark of Network One Distribution SRL. Other brands and product
names are trademarks or registered trademarks of their respective holders.

No part of the specifications may be reproduced in any form or by any means or used to make
any derivative such as translation, transformation, or adaptation without permission from
NETWORK ONE DISTRIBUTION.

Copyright © 2020 Network One Distribution. All rights reserved.
www.framelectrocasnice.ro; www.framappliances.com; www.nod.ro

This product is in conformity with norms and standards of European Community.

Importer: Network One Distribution

Marcel Iancu Street, 3-5, Bucharest, Romania
Tel: [phone], www.framelectrocasnice.ro , www.nod.ro
