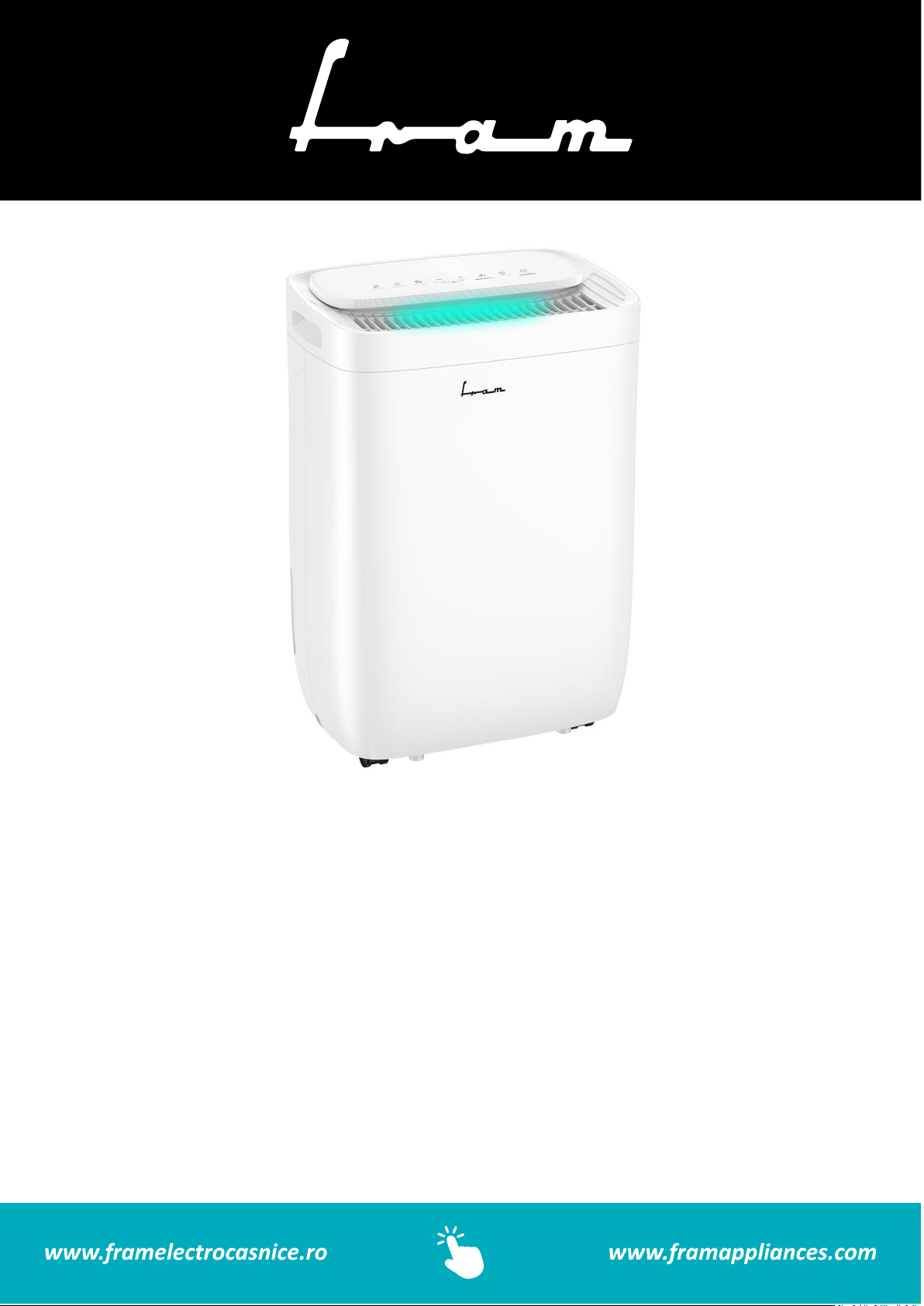

Fram FDU-M12 User guide

FDU-M12

Dehumidifier

Dehumidifying capacity: 12L

Color: white

1

Please read the instructions carefully and keep the manual for future information.
This manual is designed to give all necessary instructions concerning installation, use and maintenance of the
unit. In order to operate the unit correctly and safely, please read this instruction manual carefully before
installation and use.

To prevent death or injury to the user or other people and property damage, the following instructions
must be followed. Incorrect operation due to ignoring of instructions may cause death, harm or damage.

Warning: This symbol indicates the possibility of personnel injury or loss of life.

Caution: This symbol indicates the possibility of property damage or serious consequences.

Warning

• Do not exceed the rating of the power outlet or connection device.

• Do not operate or stop the unit by switching on or off the power.

• Do not damage or use an unspecified power cord.

• Do not modify power cord length or share the outlet with other appliances.

• Do not insert or pull out plug with wet hands.

• Do not install the appliance in a location that may be exposed to combustible gas.

• Do not place the unit near a heat source.

• Disconnect the power if strange sounds, smell, or smoke comes from it.

• You should never try to take apart or repair the unit by yourself.

• Before cleaning, turn off the power and unplug the unit.

• Do not use the machine near flammable gas or combustibles, such as gasoline, benzene, thinner, etc.

• Do not drink or use the water drained from the unit.

• Do not take the water bucket out during operation.

• Do not use the unit in small spaces.

• Do not put in places where water may splash onto the unit.

• Place the unit on a level, sturdy section of the floor.

• Do not cover the intake or exhaust openings with cloths or towels.

• Care should be taken when using the unit in a room with the following persons: infants, children,

elderly people, and people not sensitive to humidity.

• Do not use in areas where chemicals are handled.

• Never insert your finger or other foreign objects into grills or openings. Take special care to warn

children of these dangers.

• Do not place heavy object on the power cord and take care so that the cord is not compressed.

• Do not climb up on or sit on the unit.

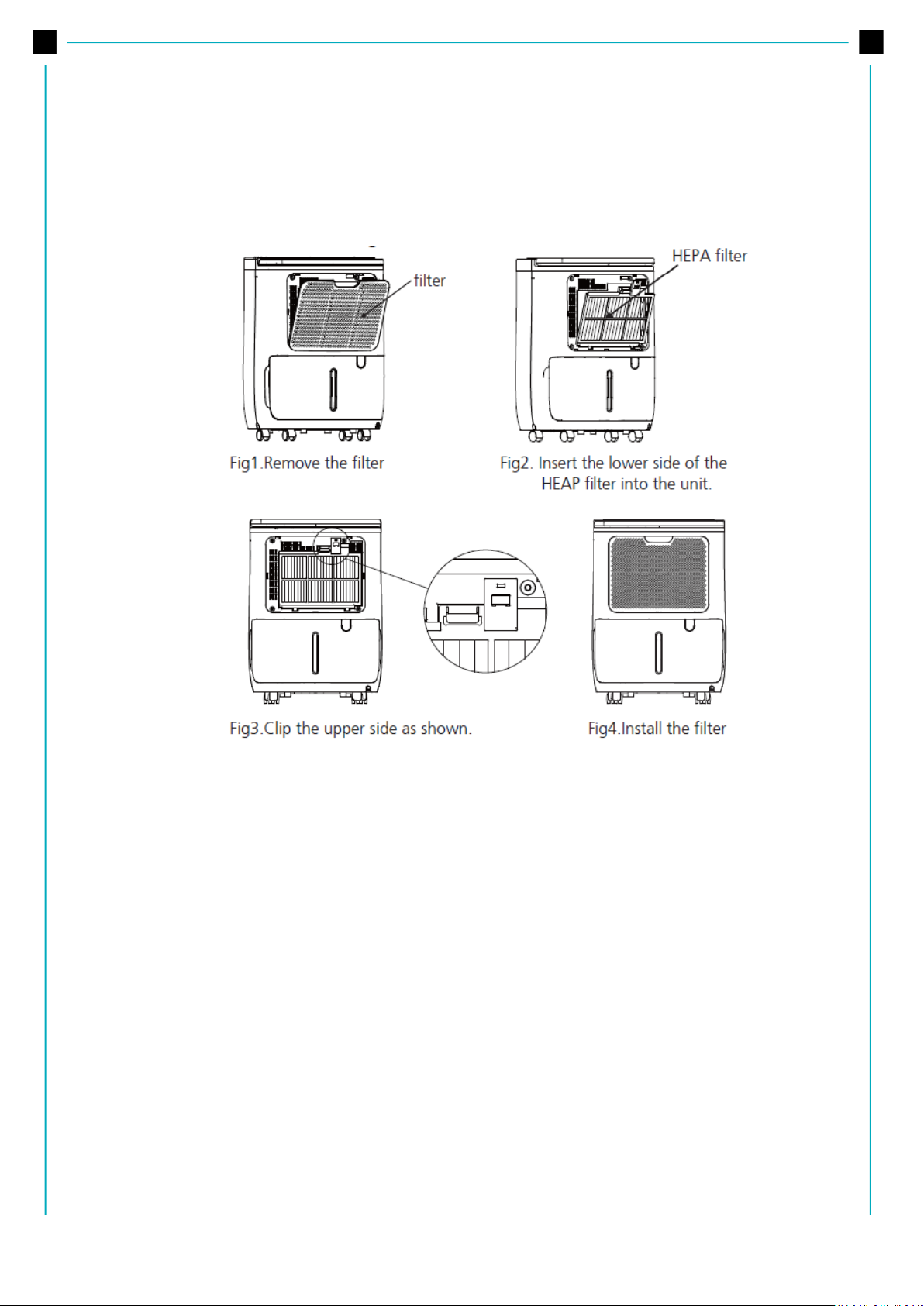

• Always insert the filters securely. Clean filter once every two weeks.

• If water enters the unit, turn the unit off and disconnect the power, contact a qualified service

technician.

• Do not place flower vases or other water container on top of the unit.

Thank you for choosing this Fram product!

1. INTRODUCTION

2. SAFETY PRECAUTIONS

2

• Do not use extension cords.

Caution

• This appliance can be used by children aged from 8 years and above and person with reduced

physical, sensory or mental capabilities or lack of experience and knowledge if they have been given
supervision or instruction concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be
made by children without supervision. (be applicable for the European Countries).

• This appliance is not intended for use by persons (including children) with reduced physical, sensory

or mental capabilities or lack of experience and knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a person responsible for their safety. Children
should be supervised to ensure that they do not play with the appliance. (be applicable for other
countries except the European Countries ).

• If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly

qualified persons in order to avoid a hazard.

• Prior to cleaning or other maintenance, the appliance must be disconnected from the supply mains.

• Do not install the appliance in a location that may be exposed to combustible gas. If combustible gas

accumulates around the unit, it may cause fire.

• If the appliance is knocked over during use, turn off the unit and unplug it from the main power

supply immediately. Visually inspect the unit to ensure there is no damage. If you suspect the unit
has been damaged, contact a technician or customer service for assistance.

• In a thunderstorm, the power must be cut off to avoid damage to the machine due to lightning.

• Do not run cord under carpeting. Do not cover cord with throw rugs, runners, or similar coverings.

Do not route cord under furniture or appliances. Arrange cord away from traffic area and where it
will not be tripped over.

• Do not operate unit with a damaged cord or plug. Discard unit or return to an authorized service

facility for examination and/or repair.

• To reduce the risk of fire or electric shock, do not use this fan with any solid-state speed control

device.

• The appliance shall be installed in accordance with national wiring regulations.

• Contact the authorised service technician for repair or maintenance of this unit.

• Turn off the product when not in use.

• The manufactures nameplate is located on the rear panel of the unit and contains electrical and other

technical data specific to this unit.

• Be sure the unit is properly grounded. To minimize shock and fire hazards, proper grounding is

important. The power cord is equipped with a three-prong grounding plug for protection against
shock hazards.

• Your unit must be used in a properly grounded wall receptacle. If the wall receptacle you intend to

use is not adequately grounded or protected by a time delay fuse or circuit breaker(please refer to
the nameplate for the electrical data), have a qualified electrician install the proper receptacle.

• Do not operate your dehumidifier in a wet room such as a bathroom or laundry room.

• The units circuit board (PCB) is designed with a fuse to provide overcurrent protection. The

specifications of the fuse are printed on the circuit board, such as: T3.15A/250V (or 350V), etc.

Note about fluorinated gasses (not applicable to the unit using R290 refrigerant)

1. Fluorinated greenhouse gases are contained in hermetically sealed equipment. For specific information on
the type, the amount and the CO2 equivalent in tonnes of the fluorinated greenhouse gas (on some models),
please refer to the relevant label on the unit itself.

2. Installation, service, maintenance and repair of this unit must be performed by a certified technician.
3

3. Product uninstallation and recycling must be performed by a certified technician.

Warning for using R32/R290 refrigerant

• Do not use means to accelerate the defrosting process or to clean, other than those recommended

by the manufacturer.

• The appliance shall be stored in a room without continuously operating ignition sources (for example:

open flames, an operating gas appliance or an operating electric heater).

• Do not pierce or burn.

• Be aware that the refrigerants may not contain an odour.

• Appliance should be installed, operated and stored in a room with a floor area according to the

amount of refrigerant to be charged. For specific information on the type of gas and the amount,
please refer to the relevant label on the unit itself.

• Appliance should be installed, operated and stored in a room with a floor area larger than 4 m2.

• Compliance with national gas regulations shall be observed. Keep ventilation openings clear of

obstruction.

• The appliance shall be stored so as to prevent mechanical damage from occurring.

• A warning that the appliance shall be stored in a well-ventilated area where the room size

corresponds to the room area as specified for operation.

• Any person who is involved with working on or breaking into a refrigerant circuit should hold a

current valid certificate from an industry-accredited assessment authority, which authorises their
competence to handle refrigerants safely in accordance with an industry recognised assessment
specification.

• Servicing shall only be performed as recommended by the equipment manufacturer. Maintenance

and repair requiring the assistance of other skilled personnel shall be carried out under the
supervision of the person competent in the use of flammable refrigerants.

• The appliance shall be stored in a room without continuously operating open flames (for example an

operating gas appliance) and ignition sources (for example an operating electric heater).

4

Explanation of symbols displayed on the unit (For the unit adopts R32/R290 Refrigerant only):

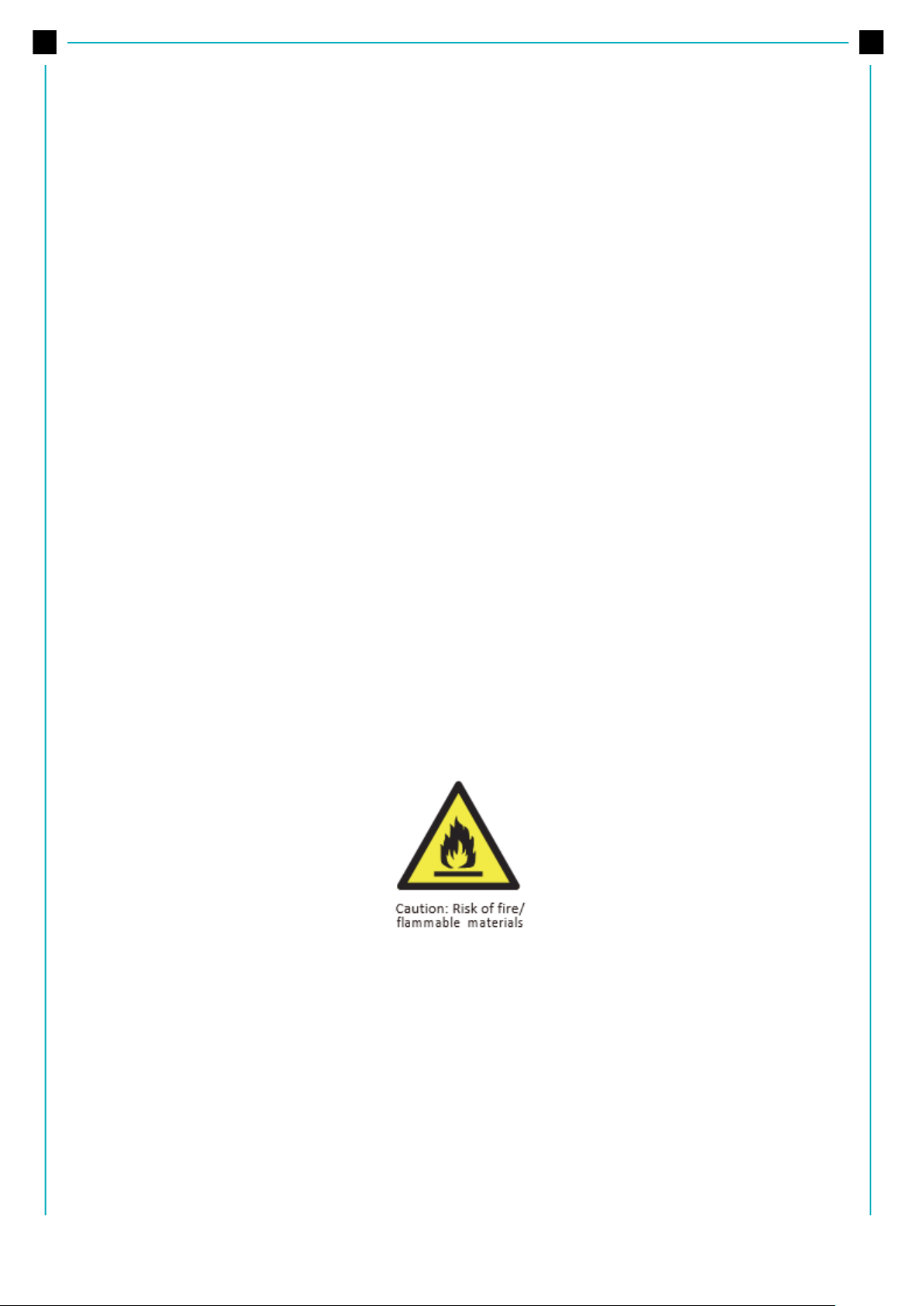

WARNING

This symbol shows that this appliance used a flammable
refrigerant. If the refrigerant is leaked and exposed to an
external ignition source, there is a risk of fire.

CAUTION

This symbol shows that the operation manual should be
read carefully.

CAUTION

This symbol shows that a service personnel should be handling
this equipment with reference to the installation manual.

CAUTION

This symbol shows that information is available such as the
operating manual or installation manual.

1. Transport of equipment containing flammable refrigerants.

See transport regulations.

2. Marking of equipment using signs.

See local regulations.

3. Disposal of equipment using flammable refrigerants.

See national regulations.

4. Storage of equipment/appliances.

The storage of equipment should be in accordance with the manufacturer's instructions.

5. Storage of packed (unsold) equipment.

Storage package protection should be constructed such that mechanical damage to the equipment inside the
package will not cause a leak of the refrigerant charge. The maximum number of pieces of equipment
permitted to be stored together will be determined by local regulations.

6. Information on servicing.

A. Checks to the area
Prior to beginning work on systems containing flammable refrigerants, safety checks are necessary to ensure
that the risk of ignition is minimised. For repair to the refrigerating system, the following precautions shall
be complied with prior to conducting work on the system.
B. Work procedure
Work shall be undertaken under a controlled procedure so as to minimise the risk of a flammable gas or
vapour being present while the work is being performed.
C. General work area
All maintenance staff and others working in the local area shall be instructed on the nature of work being
carried out. Work in confined spaces shall be avoided. The area around the workspace shall be sectioned off.
Ensure that the conditions within the area have been made safe by control of flammable material.
D. Checking for presence of refrigerant
The area shall be checked with an appropriate refrigerant detector prior to and during work, to ensure the
technician is aware of potentially flammable atmospheres. Ensure that the leak detection equipment being
used is suitable for use with flammable refrigerants, i.e. non-sparking, adequately sealed or intrinsically safe.
E. Presence of fire extinguisher
If any hot work is to be conducted on the refrigeration equipment or any associated parts, appropriate fire
extinguishing equipment shall be available to hand. Have a dry powder or CO2 fire extinguisher adjacent to
the charging area.

5

F. No ignition sources
No person carrying out work in relation to a refrigeration system which involves exposing any pipe work that
contains or has contained flammable refrigerant shall use any sources of ignition in such a manner that it
may lead to the risk of fire or explosion. All possible ignition sources, including cigarette smoking, should be
kept sufficiently far away from the site of installation, repairing, removing and disposal, during which
flammable refrigerant can possibly be released to the surrounding space. Prior to work taking place, the area
around the equipment is to be surveyed to make sure that there are no flammable hazards or ignition risks.
No Smoking signs shall be displayed.
G. Ventilated area
Ensure that the area is in the open or that it is adequately ventilated before breaking into the system or
conducting any hot work. A degree of ventilation shall continue during the period that the work is carried
out. The ventilation should safely disperse any released refrigerant and preferably expel it externally into the
atmosphere.
H. Checks to the refrigeration equipment
Where electrical components are being changed, they shall be fit for the purpose and to the correct
specification. At all times the manufacturer's maintenance and service guidelines shall be followed. If in
doubt consult the manufacturer's technical department for assistance. The following checks shall be applied
to installations using flammable refrigerants:
The charge size is in accordance with the room size within which the refrigerant containing parts are installed.
The ventilation machinery and outlets are operating adequately and are not obstructed.
If an indirect refrigerating circuit is being used, the secondary circuit shall be checked for the presence of
refrigerant; Marking to the equipment continues to be visible and legible. Markings and signs that are illegible
shall be corrected.
Refrigeration pipe or components are installed in a position where they are unlikely to be exposed to any
substance which may corrode refrigerant containing components, unless the components are constructed of
materials which are inherently resistant to being corroded or are suitably protected against being so
corroded.
I. Checks to electrical devices
Repair and maintenance to electrical components shall include initial safety checks and component
inspection procedures. If a fault exists that could compromise safety, then no electrical supply shall be
connected to the circuit until it is satisfactorily dealt with. If the fault cannot be corrected immediately but it
is necessary to continue operation, an adequate temporary solution shall be used. This shall be reported to
the owner of the equipment so all parties are advised.
Initial safety checks shall include:
That capacitors are discharged: this shall be done in a safe manner to avoid possibility of sparking; That there
no live electrical components and wiring are exposed while charging, recovering or purging the system; That
there is continuity of earth bonding.
J. Repairs to sealed components

1) During repairs to sealed components, all electrical supplies shall be disconnected from the equipment

being worked upon prior to any removal of sealed covers, etc. If it is absolutely necessary to have an electrical
supply to equipment during servicing, then a permanently operating form of leak detection shall be located
at the most critical point to warn of a potentially hazardous situation.

2) Particular attention shall be paid to the following to ensure that by working on electrical components, the

casing is not altered in such a way that the level of protection is affected. This shall include damage to cables,
excessive number of connections, terminals not made to original specification, damage to seals, incorrect
fitting of glands, etc. Ensure that apparatus is mounted securely. Ensure that seals or sealing materials have
not degraded such that they no longer serve the purpose of preventing the ingress of flammable
atmospheres. Replacement parts shall be in accordance with the manufacturer's specifications.

6

Note: The use of silicon sealant may inhibit the effectiveness of some types of leak detection equipment.
Intrinsically safe components do not have to be isolated prior to working on them.
K. Repair to intrinsically safe components
Do not apply any permanent inductive or capacitance loads to the circuit without ensuring that this will
not exceed the permissible voltage and current permitted for the equipment in use. Intrinsically safe
components are the only types that can be worked on while live in the presence of a flammable atmosphere.
The test apparatus shall be at the correct rating. Replace components only with parts specified by the
manufacturer. Other parts may result in the ignition of refrigerant in the atmosphere from a leak.
L. Cabling
Check that cabling will not be subject to wear, corrosion, excessive pressure, vibration, sharp edges or any
other adverse environmental effects. The check shall also take into account the effects of aging or continual
vibration from sources such as compressors or fans.
M. Detection of flammable refrigerants
Under no circumstances shall potential sources of ignition be used in the searching for or detection of
refrigerant leaks. A halide torch (or any other detector using a naked flame) shall not be used.
N. Leak detection methods
The following leak detection methods are deemed acceptable for systems containing flammable refrigerants.
Electronic leak detectors shall be used to detect flammable refrigerants, but the sensitivity may not be
adequate, or may need re-calibration. (Detection equipment shall be calibrated in a refrigerant-free area.)
Ensure that the detector is not a potential source of ignition and is suitable for the refrigerant used. Leak
detection equipment shall be set at a percentage of the LFL of the refrigerant and shall be calibrated to the
refrigerant employed and the appropriate percentage of gas (25 % maximum) is confirmed. Leak detection
fluids are suitable for use with most refrigerants but the use of detergents containing chlorine shall be
avoided as the chlorine may react with the refrigerant and corrode the copper pipe-work. If a leak is
suspected, all naked flames shall be removed/ extinguished.
If a leakage of refrigerant is found which requires brazing, all of the refrigerant shall be recovered from the
system, or isolated (by means of shut off valves) in a part of the system remote from the leak.
Oxygen free nitrogen (OFN) shall then be purged through the system both before and during the brazing
process.
O. Removal and evacuation
When breaking into the refrigerant circuit to make repairs or for any other purpose conventional procedures
shall be used. However, it is important that best practice is followed since flammability is a consideration.
The following procedure shall be adhered to:
Remove refrigerant; Purge the circuit with inert gas; Evacuate; Purge again with inert gas; Open the circuit
by cutting or brazing.
The refrigerant charge shall be recovered into the correct recovery cylinders. The system shall be flushed
with OFN to render the unit safe. This process may need to be repeated several times. Compressed air or
oxygen shall not be used for this task. Flushing shall be achieved by breaking the vacuum in the system with
OFN and continuing to fill until the working pressure is achieved, then venting to atmosphere, and finally
pulling down to a vacuum. This process shall be repeated until no refrigerant is within the system. When the
final OFN charge is used, the system shall be vented down to atmospheric pressure to enable work to take
place. This operation is absolutely vital if brazing operations on the pipe-work are to take place. Ensure that
the outlet for the vacuum pump is not close to any ignition sources and there is ventilation available.
P. Charging procedures
In addition to conventional charging procedures, the following requirements shall be followed. Ensure that
contamination of different refrigerants does not occur when using charging equipment. Hoses or lines shall
be as short as possible to minimise the amount of refrigerant contained in them.
Cylinders shall be kept upright.

7

Ensure that the refrigeration system is earthed prior to charging the system with refrigerant. Label the system
when charging is complete (if not already).
Extreme care shall be taken not to overfill the refrigeration system. Prior to recharging the system it shall be
pressure tested with OFN. The system shall be leak tested on completion of charging but prior to
commissioning. A follow up leak test shall be carried out prior to leaving the site.
Q. Decommissioning
a) Before carrying out this procedure, it is essential that the technician is completely familiar with the
equipment and all its detail. It is recommended good practice that all refrigerants are recovered safely. Prior
to the task being carried out, an oil and refrigerant sample shall be taken in case analysis is required prior to
re-use of reclaimed refrigerant. It is essential that electrical power is available before the task is commenced.
Become familiar with the equipment and its operation. b) Isolate system electrically. c) Before attempting
the procedure ensure that: Mechanical handling equipment is available, if required, for handling refrigerant
cylinders; All personal protective equipment is available and being used correctly; The recovery process is
supervised at all times by a competent person; Recovery equipment and cylinders conform to the appropriate
standards. d) Pump down refrigerant system, if possible. e) If a vacuum is not possible, make a manifold so
that refrigerant can be removed from various parts of the system. f) Make sure that cylinder is situated on
the scales before recovery takes place. g) Start the recovery machine and operate in accordance with
manufacturer's instructions. h) Do not overfill cylinders. (No more than 80 % volume liquid charge). i) Do not
exceed the maximum working pressure of thecylinder, even temporarily. j) When the cylinders have been
filled correctly and the process completed, make sure that the cylinders and the equipment are removed
from site promptly and all isolation valves on the equipment are closed off. k) Recovered refrigerant shall not
be charged into another refrigeration system unless it has been cleaned and checked.
R. Labelling
Equipment shall be labelled stating that it has been de-commissioned and emptied of refrigerant. The label
shall be dated and signed. Ensure that there are labels on the equipment stating the equipment contains
flammable refrigerant.
S. Recovery
When removing refrigerant from a system, either for servicing or decommissioning, it is recommended good
practice that all refrigerants are removed safely. When transferring refrigerant into cylinders, ensure that
only appropriate refrigerant recovery cylinders are employed. Ensure that the correct number of cylinders
for holding the total system charge is available. All cylinders to be used are designated for the recovered
refrigerant and labelled for that refrigerant (i.e. special cylinders for the recovery of refrigerant). Cylinders
shall be complete with pressure relief valve and associated shut-off valves in good working order. Empty
recovery cylinders are evacuated and, if possible, cooled before recovery occurs. The recovery equipment
shall be in good working order with a set of instructions
concerning the equipment that is at hand and shall be suitable for the recovery of flammable refrigerants. In
addition, a set of calibrated weighing scales shall be available and in good working order. Hoses shall be
complete with leak-free disconnect couplings and in good condition. Before using the recovery machine,
check that it is in satisfactory working order, has been properly maintained and that any associated electrical
components are sealed to prevent ignition in the event of a refrigerant release.
Consult manufacturer if in doubt. The recovered refrigerant shall be returned to the refrigerant supplier in
the correct recovery cylinder, and the relevant Waste Transfer Note arranged. Do not mix refrigerants in
recovery units and especially not in cylinders. If compressors or compressor oils are to be removed, ensure
that they have been evacuated to an acceptable level to make certain that flammable refrigerant does not
remain within the lubricant. The evacuation process shall be carried out prior to returning the compressor to
the suppliers. Only electric heating to the compressor body shall be employed to accelerate this process.
When oil is drained from a system, it shall be carried out safely.

8

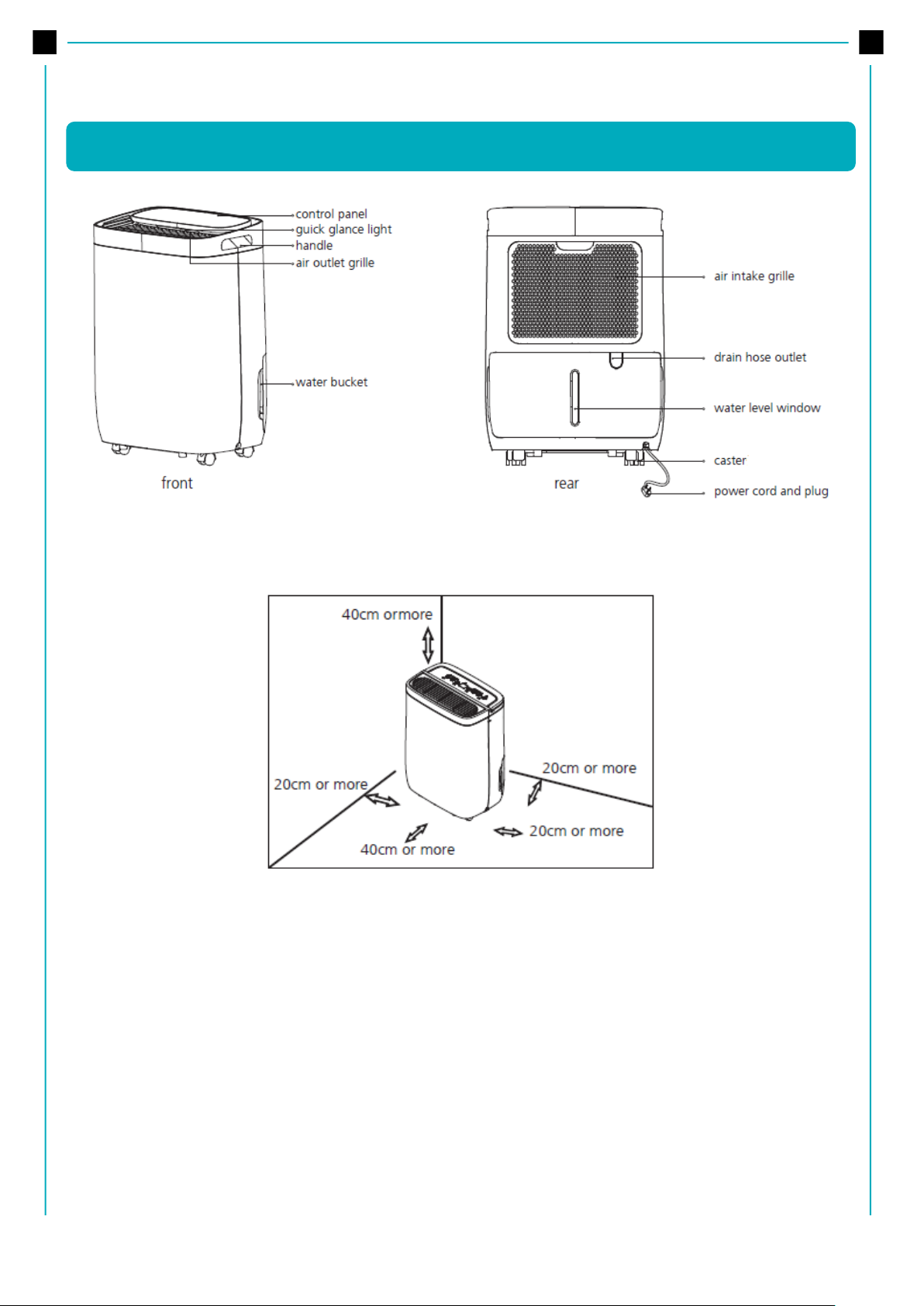

Identification of parts

In order to ensure the optimal performance of our products, the design specifications of the unit are subject
to change without prior notice.

Positioning the unit

Casters (at four points on the bottom of unit)

• Casters can move freely.

• Do not force casters to move over carpet, nor move the unit with water in the bucket (the unit may

tip over and spill water).

A dehumidifier operating in a basement will have little or no effect in drying an adjacent enclosed storage
area, such as a closet, unless there is adequate circulation of air in and out of the area.

• Do not use outdoors.

• This dehumidifer is intended for indoor residential applications only. This dehumidifer should not be

used for commercial or industrial applications.

• Place the dehumidifier on a smooth, level floor strong enough to support the unit with a full bucket

of water.

3. PREPARATION

9

• Allow at least 20cm of air space on all sides of the unit for good air circulation (at least 40cm of air

space on air outlet).

• Place the unit in an area where the temperature will not fall below 5°C (41°F). The coils can become

covered with frost at temperatures below 5°C (41°F), which may reduce performance.

• Place the unit away from the clothes dryer, heater or radiator.

• Use the unit to prevent moisture damage anywhere books or valuables are stored.

• Use the dehumidifier in a basement to help prevent moisture damage.

• The dehumidifier must be operated in an enclosed area to be most effective.

• Close all doors, windows and other outside openings to the room.

When using the unit

• When first using the dehumidifier in Continuous dehumidifying mode, make sure the connection of

the water hose and the drain hose outlet of the unit is tight and do not let the water leak.

• This unit is designed to operate with a working environment between 5°C/41°F and 32°C/90°F and

between 30%(RH) and 80%(RH).

• If the unit has been switched off and needs to be switched on again quickly, allow approximately

three minutes for the correct operation to resume.

• Do not connect the dehumidifier to a multiple socket outlet, which is also being used for other

electrical appliances.

• Select a suitable location, making sure you have easy access to an electrical outlet.

• Plug the unit into a electrical socket-outlet with earth connection.

• Make sure the Water bucket is correctly fitted other- wise the unit will not operate properly.

Note: When the water in the bucket reaches to a certain level,please be careful to move the machine
to avoid it falling down.

Control panel features

Note: The following control panels are for explanation purpose only. The control panel of the unit you
purchased may be slightly different according to the models. Your machine may not contain some indicators
or buttons. The actual shape shall prevail.

4. OPERATING INSTRUCTIONS

10

Indicator Function Indicator Function Indicator Function

/

Timer button / light

/

Fan speed button

Quick glance light button

/

Mode button

Fresh button

Water full light

Power button

/˅˄

UP and Down button

UV light (not available
for this model)

Lock light

Wireless light

Fresh light

Power buton
Press to turn the dehumidifier on and off.

Mode button

• Press to select the desired operation mode from Setting dehumidifying, Dryer model, Smart

dehumidifying, Continuous dehumidifying and Fan mode (on some models).

• In Setting dehumidifying mode, the set indicator light illuminates.

Note: In Continuous dehumidifying, Dryer and Smart dehumidifying modes, the humidity setting can‘t be

adjusted.
In Fan mode the unit do not dehumidify.
Install the HEPA (High Efficiency Particulate Air), the unit cannot adjust mode and the HEPA light will
illuminate.

Timer button

• Press to initiate the Auto start or Auto stop feature, in conjuction with the + and – buttons. When

the unit is on, press the Timer button to activate the Auto stop feature. When the unit is off, press
this button to activate the Auto start feature.

• Press or hold the + and - button to change the Auto time by 0.5 hour increments, up to 10 hours,

then at 1 hour increments up to 24 hours.

• The control will count down the time remaining until start.

• The selected time will register in 5 seconds and the system will automatically revert back to display

the previous humidity setting.

• Turning the unit ON or OFF at any time or adjusting the timer setting to 0.0 will cancel the Auto start

or Auto stop feature.

• When LED display window displays the code of P2, the Auto start or Auto stop feature will also be

cancelled.

Up (+)/Down (-) buttons

• Humidity Set Control buttons

The humidity level can be set within a range of 35% RH (Relative Humidity) to 85%RH (Relative
Humidity) in 5% increments. For drier air, press the - button and set to a lower percent value (%). For
damper air, press the + button and set a higher percent value (%).

• TIMER Set Control buttons

Use the Up/Down buttons to set the Auto start and Auto stop time from 0.0 to 24.

11

Fan speed button

• Control the fan speed. Press to select fan speed in three steps-low, med and high. The fan speed

indicator light illuminates under different fan speed settings.

• Press and hold the Fan speed button for 3 seconds to eliminate filter reminder, when the filter light

flickers (on some models).

Note: The unit operates for 250 hours, then enter filter clean reminder.

Wireless button

• Press and hold on the POWER button for 3 seconds to initiate the Wireless connection mode. The

LED DISPLAY shows „AP” to indicate you can set Wireless connection.

• If connection (router) is successful within 8 minutes, the unit will exit Wireless connection mode

automatically and the Wireless indicator illuminates and the unit enters the previous function. If
connection is failure within 8 minutes, the unit exits the Wireless connection mode automatically.

Note: When the unit is connecting to internet, the quick glance light will flash white light.

Fresh button
Press FRESH buttons to initiate FRESH feature, and the fresh indicator light illuminates (The fresh indicator
light and the UV indicator light illuminate at the same time on some models; Only the UV indicator light
illuminate on some models).The ion generators energized and UV (UltraViolet) feature will help to purify the
air inside. Press FRESH buttons again to stop FRESH feature, and the fresh indicator light turns dark.

Lock feature

• Press and hold on the Up (+) and Down (-) buttons for 3 seconds to initiate LOCK feature and the Lock

indicator light illuminates. All current settings are locked, and the control panel will not accept any
operation except of the LOCK.

• Press and hold these two buttons button again to cancel the LOCK feature.

Quick glance light button

• Press buttons to illuminate the quick glance light or turn quick glance light dark.

• When the humidity is more than 65%, the quick glance light will emit red light.

• When the humidity range is at 45% to 65%, the quick glance light will emit green light.

• When the humidity is lower than 45%, the quick glance light will emit yellow light.

Note: When bucket full or clean filter is on, the quick glance light will emit orange light and turn off 1 sec
every 4 sec.

Display

Shows the set % humidity level from 35% to 85% or auto start/stop time (0~24) while setting, then shows the
actual (±5% accuracy) room % humidity level in a range of 30% RH(Relative Humidity) to 90% RH (Relative
Humidity).

12

Error Codes:
EH60 - Humidity sensor error - Unplug the unit and plug it back in. If error repeats, call for service.
EH61 - Tube Temperature sensor of the evaporator error-- Unplug the unit and plug it back in. If error repeats,
call for service.
EH02 - Zero-crossing signal detection error; If error repeats, call for service;
EH03 - Indoor fan speed malfunction; If error repeats, call for service;
EH0b - Indoor PCB and display board communication error; If error repeats, call for service;
Protection Code:
P2 - Bucket is full or bucket is not in right position - Empty the bucket and replace it in the right position. On
some models, the water full light illuminates.

Note: When one of the above malfunctions occurs, turn off the unit, and check for any obstructions.
Restart the unit, if the malfunction is still present, turn off the unit and unplug the power cord.
Contact the service agents.

Other features

Bucket full light

Glows when the bucket is ready to be emptied, or when the bucket is removed or not replaced in the proper
position.

Auto defrost

When frost builds up on the evaporator coils, the compressor will cycle off and the fan will continue to run
until the frost disappears.

Auto shut off

• The dehumidifier shuts off when the bucket is full, or when the bucket is removed or not replaced in

the proper position.

• For some models, the fan motor will continue to run for 30 seconds.

Fresh light

For some models, the ion generators energized and will help to purify the air inside.

Wait 3 minutes before resuming operation

After the unit has stopped, it cannot be restart operation in the first 3 minutes. This is to protect the unit.
Operation will automatically start after 3 minutes.

Auto-restart

If the unit breaks off unexpectedly due to the power cut, it will restart with the previous function setting
automatically when the power resumes.

Continuous dehumidifying mode

At continuous dehumidifying mode, the unit dehumidify continuously and cannot select humidity. Press
mode button to exit continuous dehumidifying mode.

Smart dehumidifying mode

At smart dehumidifying mode, the unit will automatically control room humidity in a comfortable range
45%~55% according to the room temperature. The humidity setting function will be invalid.

13

Setting dehumidifying mode
At setting dehumidifying mode, the unit can be adjusted in arrange 35%~85%, and the humidity setting can
be adjusted(increase/decreasing) in 5%. Press MODE button to exit setting dehumidifying mode.

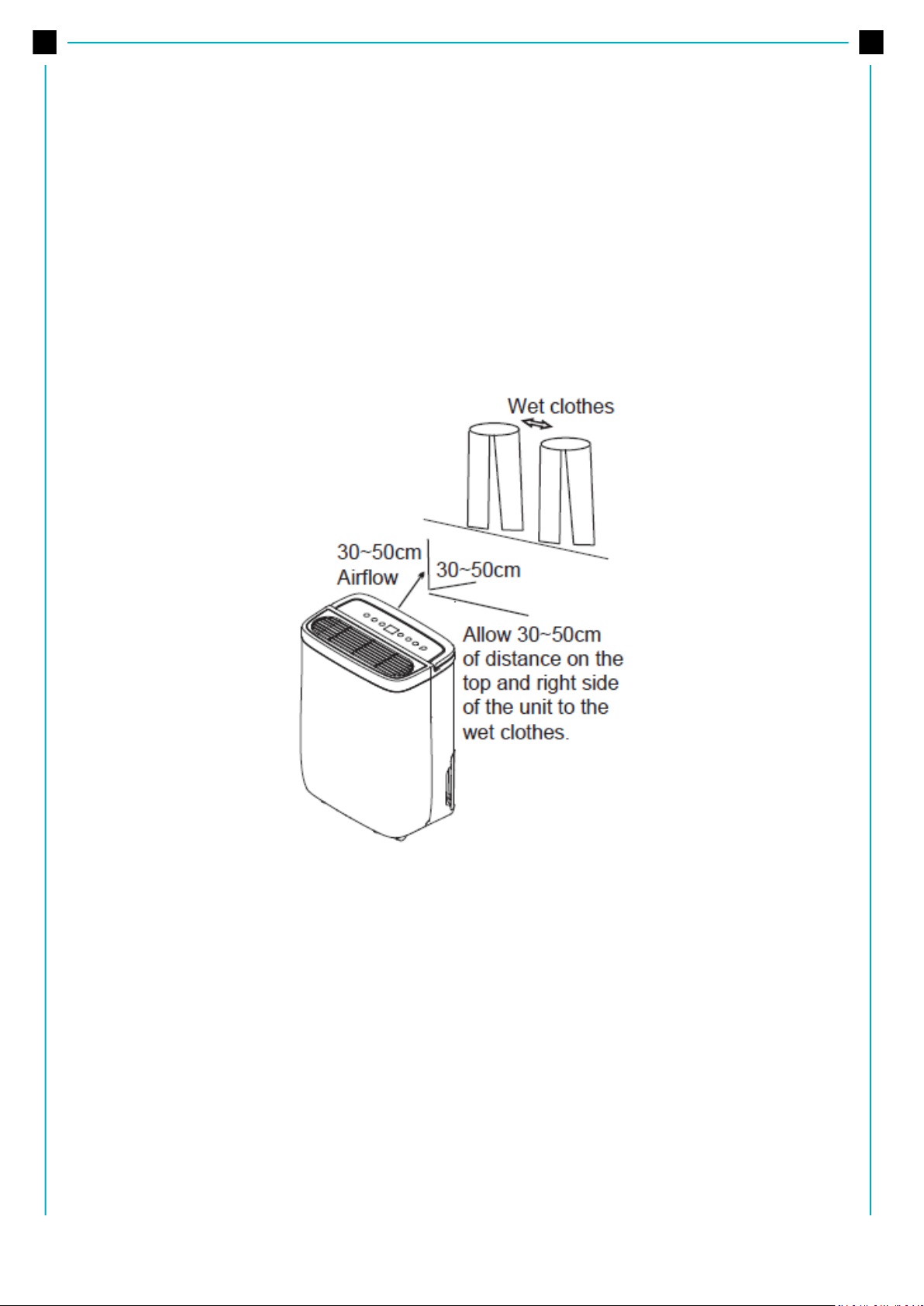

Dryer mode

The unit can make the MAX dehumidification function when it is under Dryer mode. The fan speed can’t be
adjusted.
Note:

1. The dryer (model dependent) mode must be operated in a close room, do not open the door and window.

2. To make the best effective dehumidification, please first dehydrate the wet clothes.

3. Make sure to direct airflow at the wet clothes.

4. For thick and heavy wet clothes may not get the best effective dehumidification.

Filter/HEPA light

The check filter feature is a reminder to clean the Air Filter for more efficient operation. The Filter light (HEPA
light) will flicker after 250 hours of operation. To reset after cleaning the filter, press the Fan button for 3
seconds and the light will go off.

14

HEPA filter

• Install the HEPA (High Efficiency Particulate Air), the unit will only operate under fan mode, and the

HEPA light will illuminate.

• Make sure you have fitted the HEPA filter as indicated in below picture.

Removing the collected water

There are two ways to remove collected water.

A. Use the bucket

• When the bucket is full, the unit will automatically stop running, and the Full indicator light will flash.

• Slowly pull out the bucket. Grip the left and right handles securely, and carefully pull out straight so

water does not spill. Do not put the bucket on the floor because the bottom of the bucket is uneven.
Otherwise the bucket will fall and cause the water to spill.

• Throw away the water from the water outlet and replace the bucket. The bucket must be in place

and securely seated for the dehumidifier to operate. The machine will restart when the bucket is
restored in its correct position.

Note:

• When you remove the bucket, do not touch any parts inside of the unit. Doing so may damage the

product.

• Be sure to push the bucket gently all the way into the unit. Banging the bucket against anything or

failing to push it in securely may cause the unit not to operate.

• When you remove the bucket, if there is some water in the unit you must dry it.

15

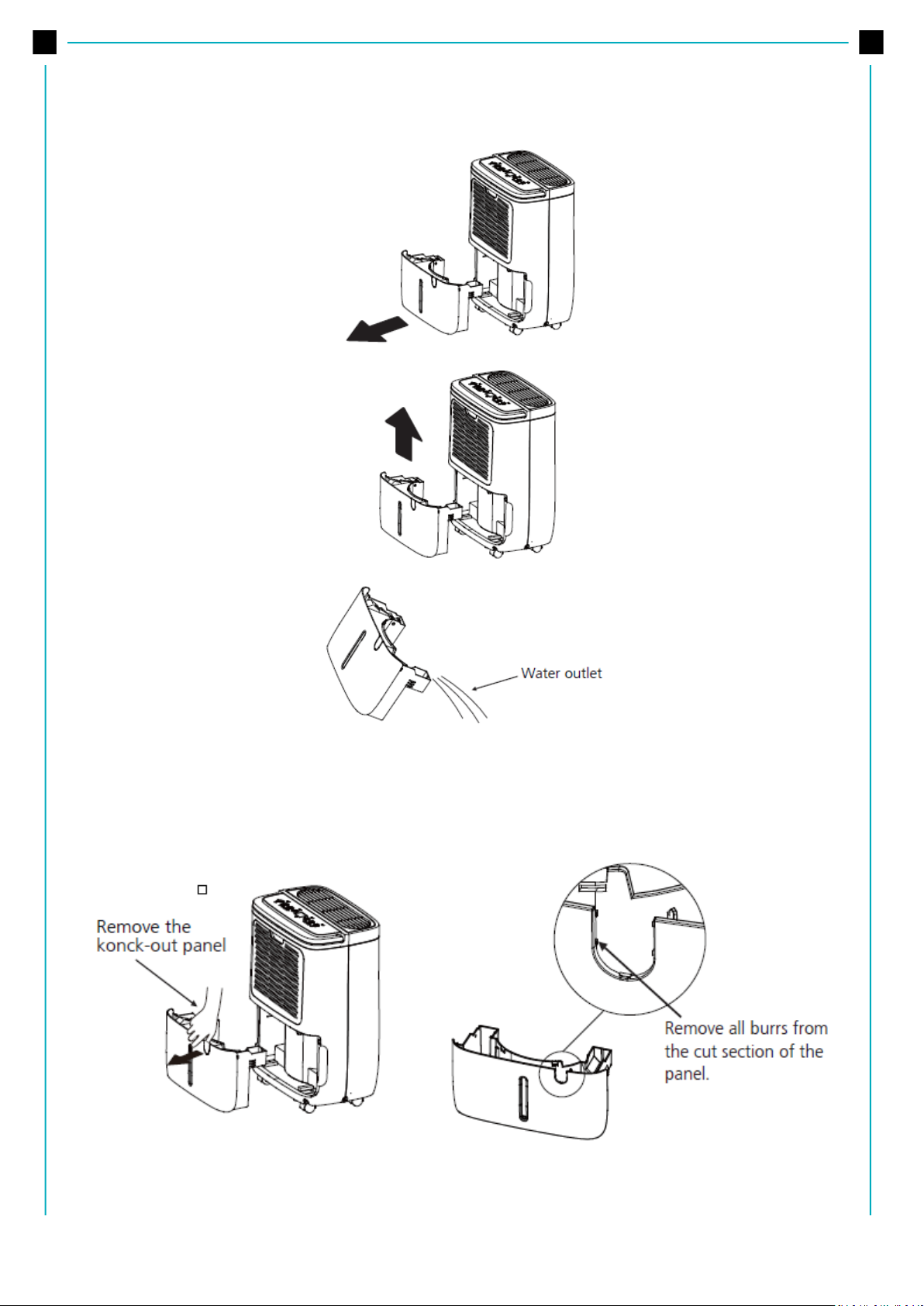

1. Pull out the bucket a little.

2. Hold both sides of the bucket with even strength, and pull it out from the unit.

3. Pour the water out (the bucket of the unit you purchased may be slightly different).

B. Continuous draining

Water can be automatically emptied into a floor drain by attaching the unit with a water hose (ɸ 16.5*13.5
mm) (not included).

• Remove the plastic konckout panel from the upper side of the bucket.

16

• Insert the water hose into the unit from the drain outlet in the back of the unit.

• Attach the water hose to the drain hose outlet of the unit.

• Make sure the connection of the water hose and the drain hose outlet of the unit is tight and do not

let the water leak.

• Then lead the water hose to the floor drain or a suitable drainage facility.The drainage facility should

be lower than the drain outlet of the unit. Be sure to run the water hose sloping downward and let
the water to flow out smoothly. Do not install the water hose.

• Make sure the water hose is lower than the drain hose outlet.

Note:

• When the continuous drain feature is not being used, remove the drain hose from the outlet.

• Use needle nose pliers if the plastic panel is too difficult to remove by hand.

• Burrs may hurt hand while connecting the drain hose. Please using a reamer or a deburring tool to

remove all burrs from the cut section of the panel.

Turn the dehumidifier off and remove the plug from the wall outlet before cleaning.

Clean the grille and case

• Use water and a mild detergent. Do not use bleach or abrasives.

• Do not splash water directly onto the main unit. Doing so may cause an electrical shock, cause the

insulation to deteriorate, or cause the unit to rust.

• The air intake and outlet grilles get soiled easily, so use a vacuum attachment or brush to clean.

5. CARE AND MAINTENANCE

17

Clean the bucket

Every few weeks, clean the bucket to prevent growth of mold, mildew and bacteria. Partially fill the bucket
with clean water and add a little mild detergent. Swish it around in the bucket, empty and rinse.
Note: Do not use a dishwasher to clean the bucket. After clean, the bucket must be in place and securely
seated for the dehumidifier to operate.

Clean the air filter

The air filter behind the front grille should be checked and cleaned at least every two weeks or more often if
necessary.

Note: Do not rinse or put the filter in an automatic dishwasher.

To remove:

• Grip the tab on the filter and pull it outward, then pull it up.

• Clean the filter with warm, soapy water. Rinse and let the filter dry before replacing it. Do not clean

the filter in a dishwasher.

To attach:

• Insert the air filter into the unit from underside to upside.

Caution

Do not operate the dehumidifier without a filter because dirt and lint will clog it and reduce performance.

Note: The cabinet and front may be dusted with an oil-free cloth or washed with a cloth dampened in a
solution of warm water and mild liquid dishwashing detergent. Rinse thoroughly and wipe dry. Never use
harsh cleansers, wax or polish on the cabinet front. Be sure to wring excess water from the cloth before
wiping around the controls. Excess water in or around the controls may cause damage to the unit.

18

When not using the unit for long time periods

• After turning off the unit, wait one day before emptying the bucket.

• Clean the main unit, water bucket and air filter.

• Cover the unit with a plastic bag.

• Store the unit upright in a dry, well-ventilated place.

Before calling for service, review the chart below first yourself.

Problem What to check

Unit does not start

·

Make sure the dehumidifiers plug is pushed completely into the outlet.

·

Check the house fuse/circuit breaker box.

·

Dehumidifier has reached its preset level or bucket is full.

·

Water bucket is not in the proper position.

Dehumidifier does not dry
the air as it should

·

Do not allow enough time to remove the moisture.

·

Make sure there are no curtains, blinds or furniture blocking the front or back of the
dehumidifier.

·

The humidity control may not be set low enough.

·

Check that all doors, windows and other openings are securely closed.

·

Room temperature is too low, below 5oC (41o F).

·

There is a kerosene heater or something giving off water vapor in the room.

The unit makes a loud noise
when operating

·

The air filter is clogged.

·

The unit is tilted instead of upright as it should be.

·

The floor surface is not level.

Frost appears on the coils

· This is normal. The dehumidifier has Auto-defrost feature.

Water on floor

· Hose to connector or hose connection may be loose.

EH60, EH61, EH02, EH03,
EH0b, P2 appear in the display

· These are error codes and protection codes. See the CONTROL PANEL FEATURES section.

Environment friendly disposal

You can help protect the environment!
Please remember to respect the local regulations: hand in the non-working electrical equipment’s to
an appropriate waste disposal center.

FRAM is a registered trademark of Network One Distribution SRL. Other brands and product names
are trademarks or registered trademarks of their respective holders.
No part of the specifications may be reproduced in any form or by any means or used to make any
derivative such as translation, transformation, or adaptation without permission from NETWORK
ONE DISTRIBUTION.
Copyright © 2013 Network One Distribution. All rights reserved.
www.framelectrocasnice.ro; www.framappliances.com; www.nod.ro

6. TROUBLESHOOTING

19

This product is in conformity with norms and standards of European Community.

Importer: Network One Distribution

Marcel Iancu, 3-5, Bucharest, Romania
Tel: [phone], www.framelectrocasnice.ro, www.nod.ro

20

FDU-M12

Dezumidificator

Capacitate de dezumidificare: 12 L

Culoare: alb

21

Vă rugăm să citiți instrucțiunile cu atenție și să păstrați manualul pentru consultări ulterioare.

Acest manual are scopul de a vă oferi toate instrucțiunile necesare cu privire la instalarea, utilizarea și
întreținerea aparatului. Pentru utilizarea corectă și în siguranță a aparatului, vă rugam să citiți cu atenție acest
manual de instrucțiuni înainte de instalare și utilizare.

Pentru a preveni decesul sau rănirea utilizatorului sau a altor persoane și deteriorarea bunurilor, trebuie
respectate instrucțiunile următoare. Utilizarea incorectă ca urmare a ignorării instrucțiunilor poate cauza
decesul, accidentări sau deteriorări.

Avertisment: Acest simbol indică pericolul de vătămare corporală sau deces.

Atenție: Acest simbol indică riscul de producere a unor pagube materiale sau consecințe grave.

Avertismente:

• Nu depășiți capacitatea prizei electrice sau a cablului de conectare la sursa de alimentare.

• Nu porniți și nu opriți aparatul prin pornirea sau oprirea sursei de alimentare.

• Nu deteriorați cablul de alimentare și nu utilizați un cablu de alimentare nerecomandat.

• Nu modificați lungimea cablului de alimentare și nu alimentați alte aparate de la aceeași priză.

• Nu scoateți/introduceți ștecărul din/în priză cu mâinile ude.

• Nu instalați aparatul într-un spațiu care poate fi expus la gaze inflamabile.

• Nu amplasați aparatul în apropierea surselor de căldură.

• Deconectați aparatul de la sursa de alimentare în cazul în care acesta emite zgomote neobișnuite,

miros sau fum.

• Nu încercați să demontați sau să reparați aparatul pe cont propriu.

• Înainte de curățare, opriți alimentarea cu energie și scoateți ștecărul din priză.

• Nu utilizați aparatul în apropierea gazelor sau combustibililor, cum ar fi benzina, benzenul, diluantul

etc.

• Nu consumați și nu utilizați apa din aparat.

• Nu îndepărtați recipientul pentru colectarea apei în timpul funcționării aparatului.

• Nu utilizați aparatul în spații mici.

• Nu puneți aparatul în locuri unde poate fi stropit cu apă.

• Așezați aparatul într-o zonă netedă și rezistentă a podelei.

• Nu acoperiți cu cârpe sau prosoape orificiile de admisie sau evacuare a aerului.

• Aveți grijă atunci când folosiți aparatul într-o cameră în care se află următoarele categorii de

persoane: bebeluși, copii, persoane în vârstă și persoane cu afecțiuni respiratorii.

• Nu folosiți aparatul în zone în care sunt manipulate substanțe chimice.

• Nu introduceți degetele sau obiecte străine în grile sau orificii. Acordați atenție deosebită avertizării

copiilor cu privire la aceste pericole.

• Nu așezați obiecte grele pe cablul de alimentare și aveți grijă ca acesta să nu fie strivit.

• Nu vă urcați și nu vă așezați pe aparat.

• Fixați bine filtrele. Curățați-le la fiecare două săptămâni.

• Dacă pătrunde apă în aparat, opriți aparatul și deconectați-l de la sursa de alimentare, apoi contactați

un tehnician calificat.

• Nu așezați vaze de flori sau alte recipiente cu apă pe aparat.

• Nu utilizați prelungitoare.

Vă mulțumim pentru alegerea acestui produs Fram!

1. INTRODUCERE

2. MĂSURI DE PRECAUȚIE

22

Atenție!

• Aparatul poate fi utilizat de către copii cu vârste începând de la 8 ani și de către persoane cu capacități

fizice, senzoriale sau mentale reduse, cu lipsă de experiență sau cunoștințe, numai dacă acestea sunt
supravegheate sau instruite în ceea ce privește utilizarea în siguranță a aparatului și dacă înțeleg
pericolele pe care le implică utilizarea. Copiii nu au voie să se joace cu aparatul. Curățarea și
întreținerea nu trebuie efectuate de către copii nesupravegheați (prevedere aplicabilă pentru statele
din Uniunea Europeană).

• Aparatul nu este destinat utilizării de către persoane (inclusiv copii) care au capacități fizice,

senzoriale sau mentale reduse, sau cărora le lipsesc experiența și cunoștințele necesare, decât dacă
sunt supravegheate sau au fost instruite cu privire la utilizarea aparatului de către o persoană care
răspunde pentru siguranța acestora. Copiii trebuie supravegheați, astfel încât aceștia să nu se joace
cu aparatul (prevedere aplicabilă pentru alte state decât cele din Uniunea Europeană).

• Pentru evitarea pericolelor, în cazul în care cablul de alimentare este deteriorat, acesta trebuie

înlocuit de către producător, de către agentul său de service sau de persoane cu o calificare similară.

• Înainte de curățare sau de efectuarea altor operații de întreținere, aparatul trebuie să fie deconectat

de la sursa de alimentare cu energie electrică.

• Nu instalați aparatul într-un spațiu care poate fi expus la gaze inflamabile. Dacă se acumulează gaze

inflamabile în apropierea aparatului, acestea pot cauza incendiu.

• Dacă aparatul este răsturnat în timpul utilizării, opriți-l și deconectați-l imediat de la sursa de

alimentare. Examinați vizual aparatul pentru a vă asigura ca acesta nu prezintă deteriorări. Dacă
bănuiți că aparatul a fost avariat, contactați un tehnician sau serviciul de asistență pentru clienți.

• Pe timp de furtună, alimentarea cu energie electrică trebuie oprită, pentru a evita deteriorarea

aparatului din cauza descărcărilor electrice.

• Nu treceți cablul de alimentare pe sub covoare. Nu acoperiți cablul de alimentare cu covoare,

traverse sau alte obiecte similare. Nu poziționați cablul pe sub mobilier sau aparate. Dispuneți cablul
de alimentare departe de zonele cu trafic, pentru a nu vă împiedica de el.

• Nu utilizați aparatul dacă ștecărul sau cablul de alimentare prezintă deteriorări. Scoateți din

funcțiune aparatul sau apelați la centru de reparații specializat, în vederea verificării și depanării

aparatului.

• Pentru reducerea pericolului de electrocutare, nu utilizați acest aparat cu regulatoare electronice.

• Aparatul trebuie instalat în conformitate cu reglementările aplicabile privind instalațiile electrice.

• Pentru repararea sau întreținerea acestui aparat, contactați un tehnician de service autorizat.

• Opriți aparatul atunci când nu îl utilizați.

• Plăcuța cu date tehnice este situată pe panoul posterior al aparatului și conține date electrice și alte

date tehnice specifice acestui aparat.

• Asigurați-vă că aparatul este împământat corespunzător. Pentru reducerea la minimum a riscurilor

de electrocutare și incendiu, împământarea corespunzătoare are o importanță deosebită. Cablul de
alimentare este dotat cu o fișă de împământare cu trei știfturi de contact pentru protecție împotriva

pericolelor de electrocutare.

• Aparatul trebuie alimentat de la o priză de perete conectată la împământare în mod corespunzător.

În cazul în care priza de perete pe care intenționați s-o folosiți nu este împământată în mod adecvat
sau nu este protejată de o siguranță cu întârziere sau un disjunctor (pentru datele electrice, vă rugăm
să consultați plăcuța cu informații tehnice), solicitați unui electrician calificat să instaleze o priză
corespunzătoare.

• Nu folosiți dezumidificatorul într-o cameră umedă, cum ar fi o cameră de baie sau o spălătorie.

• Placa de circuite integrate a aparatului este prevăzută cu o siguranță pentru protecție la supracurent.

Specificațiile siguranței sunt imprimate pe placa de circuite: T3.15 A/250 V (sau 350 V), etc.

23

Informații privind gazele fluorurate (nu se aplică în cazul aparatelor care funcționează cu agent frigorific

R290)

1. Gazele fluorurate cu efect de seră sunt ținute în echipamente sigilate ermetic. Pentru informații specifice

privind tipul, cantitatea și echivalentul de CO2 în tone al gazelor fluorurate cu efect de seră (în cazul unor
modele), vă rugăm să consultați informațiile specificate pe eticheta de pe aparat.

2. Instalarea, depanarea, întreținerea și repararea acestui aparat trebuie să fie efectuate de către un

tehnician calificat.

3. Demontarea și reciclarea produsului trebuie să fie efectuate de către un tehnician calificat.

Avertismente privind utilizarea agentului frigorific R32/R290

• Nu utilizați mijloace pentru accelerarea procesului de dezghețare sau pentru a curăța sistemul, altele

decât cele recomandate de către producător.

• Aparatul trebuie să fie depozitat într-o încăpere fără flăcări deschise continue (de exemplu, flăcări

deschise, un aragaz aflat în funcțiune sau un încălzitor electric aflat în funcțiune).

• Nu perforați și nu ardeți componentele.

• Țineți cont de faptul că este posibil ca agenții de refrigerare să nu aibă miros.

• Aparatul trebuie instalat, utilizat și depozitat într-o încăpere cu o suprafață utilă care să corespundă

cantității de agent frigorific ce urmează a fi încărcate. Pentru informații cu privire la tipul gazului și la
cantitatea acestuia, vă rugăm să consultați eticheta de pe aparat.

• Aparatul trebuie instalat, utilizat și depozitat într-o încăpere cu o suprafață utilă mai mare de 4 m2.

• Se impune respectarea reglementărilor naționale privind gazele. Nu acoperiți orificiile de ventilație

ale aparatului.

• Aparatul trebuie depozitat astfel încât să se prevină producerea deteriorărilor mecanice.

• Aparatul trebuie să fie depozitat într-o zonă bine ventilată, unde dimensiunea încăperii să

corespundă suprafeței prevăzute pentru funcționare.

• Orice persoană care este implicată în lucrul cu un agent frigorific sau asupra unui circuit de răcire

trebuie să dețină un certificat valabil emis de către o autoritate de evaluare acreditată în domeniu,
care să aibă competența de a autoriza tratarea în condiții de siguranță a agenților frigorifici, în

conformitate cu criteriile de evaluare recunoscute în domeniu.

• Reparațiile trebuie efectuate numai conform recomandărilor producătorului. Operațiile de

întreținere și depanare care necesită asistență din partea unui alt personal calificat trebuie efectuate
sub supravegherea persoanei calificate pentru utilizarea agenților frigorifici inflamabili.

• Aparatul trebuie să fie depozitat într-o încăpere fără flăcări deschise continue (de exemplu, un aparat

care funcționează pe gaz) și surse de aprindere (de exemplu, un încălzitor electric).

Atenție! Pericol de incendiu!

Materiale inflamabile!

24

Explicarea simbolurilor de pe aparat (numai pentru agentul frigorific R32/R290):

AVERTISMENT!

Acest simbol indică faptul că aparatul funcționează cu un agent
frigorific inflamabil. Dacă agentul frigorific scurs este expus la o
sursă de aprindere, există pericol de incendiu.

ATENȚIE!

Acest simbol indică faptul că manualul de utilizare

trebuie citit cu

atenție.

ATENȚIE!

Acest simbol indică faptul că echipamentul trebuie să fie
manipulat de către un tehnician calificat, cu respectarea
instrucțiunilor din manualul de instalare.

ATENȚIE!

Acest simbol indică faptul că sunt disponibile informații

suplimentare în manualul de utilizare sau în cel de instalare.

1. Transportul echipamentelor care conțin agenți frigorifici inflamabili.

Consultați reglementările în materie de transport.

2. Marcarea echipamentului cu semne.

Consultați reglementările locale.

3. Eliminarea echipamentelor care funcționează cu agenți frigorifici inflamabili.

Consultați reglementările naționale.

4. Depozitarea echipamentelor/aparatelor.

Depozitarea echipamentelor trebuie realizată în conformitate cu instrucțiunile producătorului.

5. Depozitarea echipamentelor ambalate (nevândute).

Protecția pachetelor în vederea depozitării trebuie realizată astfel încât deteriorarea mecanică a
echipamentului din interiorul ambalajului să nu cauzeze o scurgere a agentului frigorific încărcat. Numărul
maxim de echipamente care pot fi depozitate împreună trebuie să respecte reglementările locale.

6. Informații privind reparațiile.

A. Verificările locale
Înainte de a începe lucrul asupra sistemelor care conțin agenți frigorifici inflamabili, sunt necesare verificări
de siguranță pentru a reduce la minimum riscul de aprindere. Pentru repararea sistemului de răcire, trebuie
respectate următoarele măsuri de siguranță înainte de efectuarea lucrărilor asupra sistemului.

B. Procedura de lucru

Lucrările se efectuează în cadrul unei proceduri controlate, astfel încât să se reducă la minimum riscul
prezenței gazelor inflamabile sau a vaporilor în timpul lucrului.
C. Zona de lucru generală
Toți membrii personalului responsabil de întreținere și ceilalți care lucrează în zone specifice trebuie instruiți
cu privire la natura activității pe care o desfășoară. A se evita lucrul în spații închise. Zona din jurul spațiului
de lucru trebuie izolată. Verificați materialul inflamabil pentru a garanta lucrul în condiții de siguranță.
D. Verificarea prezenței agentului frigorific
Zona trebuie verificată cu un detector adecvat de agent frigorific înainte și în timpul lucrului, pentru a vă
asigura că tehnicianul are cunoștință de prezența unei eventuale atmosfere inflamabile. Asigurați-vă că
echipamentul de detectare a scurgerilor este adecvat pentru utilizarea cu agenți frigorifici inflamabili, adică
nu produce scântei, este etanșat corespunzător sau dispune de securitate intrinsecă.
E. Prezența extinctorului
În cazul în care trebuie să se efectueze lucrări la temperaturi înalte asupra echipamentului de refrigerare sau
asupra oricărei componente a acestuia, trebuie să aveți la îndemână un extinctor adecvat. În zona de
încărcare trebuie să fie disponibil un extinctor cu pulbere uscată sau CO2.

F. Lipsa surselor de aprindere

Nicio persoană care efectuează lucrări în legătură cu un sistem de refrigerare care implică expunerea oricărei
conducte care conține sau a conținut agent frigorific inflamabil nu va folosi surse de aprindere care pot
implica pericol de incendiu sau de explozie. Toate sursele de aprindere, inclusiv țigările aprinse, trebuie să fie
ținute suficient de departe de locul de instalare, reparare, îndepărtare și eliminare, când ar putea fi eliberat
agent frigorific inflamabil în spațiul înconjurător. Înainte de efectuarea oricărei operații, trebuie să fie

25

verificată zona din jurul echipamentului pentru a vă asigura că nu există pericol de aprindere. Este necesară
afișarea semnelor de tipul „Fumatul interzis”.
G. Zona ventilată
Asigurați-vă că zona este deschisă sau că este bine ventilată înainte de a desface sistemul sau de a efectua
eventuale lucrări la temperaturi înalte. Este necesară asigurarea unui nivel de ventilație continuă pe toată
durata de efectuare a lucrărilor. Ventilația ar trebui să disperseze în siguranță, de preferință în exterior, orice
agent de răcire eliberat.

H. Verificarea echipamentului de refrigerare
În cazul în care sunt înlocuite componentele electrice, acestea trebuie să fie adecvate scopului urmărit și

specificațiilor prevăzute. Trebuie să fie respectate în permanență instrucțiunile producătorului cu privire la
întreținere și revizie. Dacă există nelămuriri, contactați departamentul tehnic al producătorului în vederea
obținerii de asistență. Următoarele verificări trebuie efectuate asupra instalațiilor care utilizează agenți

frigorifici inflamabili:

Cantitatea încărcată este în concordanță cu dimensiunea încăperii în care sunt instalate componentele care
conțin agent frigorific.
Echipamentele de ventilație și orificiile de evacuare funcționează în mod corespunzător și nu sunt
obstrucționate.
Dacă se utilizează un circuit de răcire indirect, circuitul secundar trebuie să fie verificat pentru a se detecta

prezența agentului frigorific; Marcajele de pe echipamente trebuie să fie vizibile și lizibile. Marcajele și
semnele care sunt ilizibile trebuie corectate.
Tuburile sau componentele de refrigerare sunt instalate într-o poziție în care este puțin probabil ca acestea

să fie expuse la orice substanță care poate coroda elementele ce conțin agent frigorific, cu excepția cazului

în care acestea sunt realizate din materiale care sunt implicit rezistente la coroziune sau care sunt protejate
corespunzător împotriva coroziunii.
I. Verificarea dispozitivelor electrice

Repararea și întreținerea componentelor electrice trebuie să includă verificări inițiale de siguranță și
proceduri de inspectare a componentelor. Dacă există o defecțiune care ar putea compromite siguranța,
atunci nu trebuie să fie conectată nicio sursă de alimentare la circuit înainte ca defecțiunea să fie remediată
în mod corespunzător. În cazul în care defecțiunea nu poate fi remediată imediat, dar este necesar să se
continue utilizarea, se va aplica o soluție temporară adecvată. Acest lucru trebuie raportat proprietarului
echipamentului, astfel încât toate părțile să fie informate.
Verificările inițiale de siguranță includ:
Condensatoarele sunt descărcate: acest lucru se face în condiții de siguranță, pentru a se evita producerea
scânteilor; nu există componente electrice neizolate și cabluri electrice expuse în timpul încărcării, recuperării
sau purjării sistemului; există o continuitate a împământării.
J. Repararea componentelor etanșe

1) În timpul operațiilor de reparare a componentelor etanșe, toate sursele de energie electrică trebuie să fie

deconectate de la echipamentele asupra cărora se lucrează, înainte de deconectarea alimentării cu energie
electrică izolată a echipamentului în timpul lucrărilor de întreținere, după care trebuie să fie verificate
scurgerile în cel mai critic punct pentru a detecta orice situație potențial periculoasă.

2) O atenție deosebită trebuie acordată următoarelor aspecte, pentru a menține condițiile de siguranță

atunci când lucrați asupra componentelor electrice, carcasa nefiind modificată astfel încât să fie afectat
nivelul de protecție. Acestea includ deteriorarea cablurilor, număr excesiv de conexiuni, borne care nu au
respectat specificațiile inițiale, deteriorarea garniturilor, montarea incorectă a presetupelor etc. Asigurați-vă
că aparatul este montat în siguranță. Asigurați-vă că garniturile sau materialele de etanșare nu s-au degradat
astfel încât să nu mai deservească scopului de a împiedica pătrunderea atmosferelor inflamabile. Piesele de
schimb trebuie să respecte specificațiile producătorului.
Observație: Utilizarea materialului de etanșare pe bază de siliciu poate inhiba eficiența anumitor tipuri de

echipamente de detectare a scurgerilor. Componentele cu securitate intrinsecă nu trebuie izolate înainte de
a lucra asupra acestora.

K. Repararea componentelor cu securitate intrinsecă
Nu aplicați sarcini permanente inductive sau capacitive în circuit fără a vă asigura că nu vor fi depășite
tensiunea și curentul permise pentru echipamentul utilizat. Componentele cu securitate intrinsecă sunt
singurele tipuri asupra cărora se poate lucra în prezența unei atmosfere inflamabile. Aparatul de testare
trebuie să fie calibrat corect. Utilizați numai piese de schimb specificate de către producător. Utilizarea altor
piese poate duce la aprinderea agentului frigorific în atmosferă în urma unei scurgeri.

L. Cablare

26

Verificați cablurile pentru a vă asigura că nu sunt supuse la uzură, coroziune, presiune excesivă, vibrații,
muchii ascuțite sau orice alte efecte negative. De asemenea, verificarea trebuie să țină cont de efectele
îmbătrânirii sau ale vibrațiilor continue din surse cum ar fi compresoarele sau ventilatoarele.
M. Detectarea agenților frigorifici inflamabili
În niciun caz nu trebuie utilizate surse potențiale de aprindere în căutarea sau detectarea scurgerilor de agent
frigorific. Este interzisă utilizarea unei lămpi cu halogeni (sau orice alt detector care utilizează o flacără
deschisă).

N. Metode de detectare a scurgerilor

Următoarele metode de detectare a scurgerilor sunt considerate acceptabile pentru sistemele care conțin
agenți frigorifici inflamabili: Pentru a detecta agenții frigorifici inflamabili, se utilizează detectoare electronice
de scurgeri, dar sensibilitatea acestora poate să nu fie adecvată sau poate necesita recalibrare (echipamentul
de detecție trebuie să fie calibrat într-o zonă fără agent frigorific). Asigurați-vă că detectorul nu este o sursă
potențială de aprindere și că este adecvat pentru agentul frigorific utilizat. Dispozitivele de detectare a
scurgerilor se fixează la un procent din limita inferioară de inflamabilitate a agentului frigorific și se calibrează
pe baza agentului frigorific utilizat, confirmându-se procentul corespunzător de gaz (maximum 25%). Soluțiile
de detectare a scurgerilor sunt adecvate pentru utilizarea cu majoritatea agenților frigorifici, dar utilizarea
detergenților care conțin clor trebuie evitată, deoarece clorul poate reacționa cu agentul frigorific și poate
coroda conductele de cupru. Dacă se suspectează o scurgere, toate flăcările deschise trebuie
îndepărtate/stinse.
Dacă se depistează o scurgere de agent frigorific care necesită un proces de lipire, tot agentul frigorific trebuie
recuperat din sistem sau izolat (prin intermediul unor supape de închidere) într-o parte a sistemului aflată la
distanță de scurgere.
Sistemul se va purja sau curăța cu azot liber de oxigen (Oxygen Free Nitrogen - OFN), atât înainte, cât și în

timpul procesului de lipire.

O. Eliminarea și evacuarea
Atunci când interveniți asupra circuitului de refrigerare pentru a efectua reparații sau în orice alt scop, trebuie
aplicate procedurile convenționale. Cu toate acestea, este important să fie respectate cele mai bune practici,
deoarece inflamabilitatea este un aspect care trebuie avut mereu în vedere. Se va respecta următoarea
procedură: Scoateți agentul frigorific; Purjați circuitul cu gaz inert; Goliți sistemul; Purjați din nou cu gaz inert;
Deschideți circuitul prin tăiere sau lipire. Agentul frigorific din instalație trebuie recuperat în buteliile de
recuperare corecte. Sistemul trebuie „spălat” cu OFN (azot liber de oxigen) pentru ca unitatea să fie sigură.
Ar putea fi necesar ca procesul să fie repetat de mai multe ori. Pentru această operație nu poate fi utilizat
aer comprimat sau oxigen. Spălarea se realizează prin alimentare până la umplere și atingerea presiunii de
lucru, apoi prin evacuare în atmosferă și, la final, prin vidare. Acest proces se repetă până când nu mai rămâne
agent frigorific în sistem. Când se utilizează încărcătura finală de azot liber de oxigen, sistemul trebuie să fie
adus la presiunea atmosferică pentru a permite efectuarea lucrărilor. Această operație este absolut esențială
dacă trebuie să efectuați operații de lipire pe conducte. Asigurați-vă că ieșirea pentru pompa de vid nu este
aproape de surse de aprindere și că este disponibilă ventilație.
P. Proceduri de încărcare
Pe lângă procedurile convenționale de încărcare, trebuie respectate următoarele cerințe: Asigurați-vă că nu
are loc contaminarea diferiților agenți frigorifici atunci când se utilizează echipamente de încărcare.
Furtunurile sau tuburile trebuie să fie cât mai scurte posibil pentru a reduce la minimum cantitatea de agent
frigorific conținut.
Buteliile trebuie menținute în poziție verticală.
Asigurați-vă că sistemul de răcire este conectat la împământare înainte de încărcarea sistemului cu agent
frigorific. Etichetați sistemul când încărcarea este finalizată (dacă nu este deja etichetat).
Nu supraîncărcați sistemul de răcire. Înainte de reîncărcarea sistemului, acesta trebuie testat cu azot liber de
oxigen. Sistemul trebuie să fie testat la finalizarea încărcării, dar înainte de punerea în funcțiune, pentru a
detecta eventuale scurgeri. Efectuați un test de scurgere înainte de a părăsi locul instalării.

Q. Dezafectare

a) Înainte de a efectua această procedură, este esențial ca tehnicianul să fie complet familiarizat cu
echipamentul și cu toate detaliile acestuia. O bună practică recomandată este ca toți agenții frigorifici să fie
recuperați în condiții de siguranță. Înainte de efectuarea operației, se ia o probă de ulei și agent frigorific în
cazul în care este necesară o analiză înainte de reutilizarea agentului frigorific. Este esențial ca energia
electrică să fie disponibilă înainte de începerea operației.
Familiarizați-vă cu echipamentul și funcționarea acestuia. b) Întrerupeți alimentarea cu energie electrică a
sistemului. c) Înainte de a începe procedura, asigurați-vă că: Sunt disponibile dispozitivele de manipulare
mecanică, dacă este necesar, pentru manipularea buteliilor cu agent frigorific; Toate echipamentele

27

individuale de protecție sunt disponibile și utilizate corect; Procesul de recuperare este supravegheat
permanent de o persoană competentă; Echipamentele de recuperare și buteliile sunt conforme cu
standardele aplicabile. d) Dacă este posibil, goliți sistemul de răcire. e) Dacă vidarea nu este posibilă, realizați
un colector astfel încât agentul frigorific să poată fi golit din diferite părți ale sistemului. f) Asigurați-vă că
butelia este așezată pe cântar înainte de recuperare. g) Porniți sistemul de recuperare și acționați în
conformitate cu instrucțiunile producătorului. h) Nu umpleți buteliile excesiv. i) Nu depășiți presiunea
maximă de lucru a buteliei, nici măcar temporar. j) Când buteliile au fost umplute corect și procesul a fost
finalizat, asigurați-vă că acestea și echipamentul sunt îndepărtate imediat de la locul de utilizare și că toate
supapele de izolare de pe echipament sunt închise. k) Agentul frigorific recuperat nu trebuie încărcat în alt
sistem de răcire decât dacă a fost curățat și verificat.

R. Etichetare

Echipamentul trebuie să fie etichetat cu mențiunea că a fost scos dezafectat și golit de agent frigorific.
Eticheta trebuie să fie datată și semnată. Asigurați-vă că pe echipament există etichete care specifică faptul
că echipamentul conține agent frigorific inflamabil.

S. Recuperarea agentului frigorific

Când scoateți agentul frigorific dintr-un sistem, fie pentru revizie, fie pentru dezafectare, se recomandă ca
toți agenții frigorifici să fie scoși în siguranță. Când transferați agentul frigorific în butelii, asigurați-vă că sunt
folosite numai butelii de recuperare a agentului frigorific adecvate. Asigurați-vă că este disponibil numărul
corespunzător de butelii pentru întreaga capacitate a sistemului. Toate buteliile care urmează să fie utilizate
pentru agentul frigorific recuperat sunt special concepute și etichetate pentru agentul frigorific respectiv (și
anume butelii speciale pentru recuperarea agentului frigorific). Buteliile trebuie să fie complet echipate cu
supapă de suprapresiune și supape de închidere aferente în stare bună de funcționare. Buteliile de
recuperare goale sunt golite și, dacă este posibil, răcite înainte de recuperare. Echipamentele de recuperare
trebuie să fie în stare bună de funcționare, prevăzute cu o serie de instrucțiuni privind echipamentele
disponibile și adecvate pentru recuperarea agenților frigorifici inflamabili.
De asemenea, trebuie să fie disponibil un set de cântare calibrate, în stare bună de funcționare. Furtunurile
trebuie să fie complete, cu racordurile fără scurgeri și în stare bună. Înainte de a utiliza dispozitivul de
recuperare, verificați dacă acesta se află într-o stare de funcționare satisfăcătoare, dacă a fost întreținut
corespunzător și dacă toate componentele electrice aferente sunt etanșeizate pentru a preveni aprinderea
în cazul eliberării de agent frigorific.
Dacă aveți îndoieli, consultați producătorul. Agentul frigorific recuperat va fi returnat furnizorului de agent
frigorific în butelia de recuperare corectă, însoțit de nota de transfer al deșeurilor. Nu amestecați agenții
frigorifici în unitățile de recuperare și în special în butelii. Dacă trebuie îndepărtate compresoarele sau
uleiurile din compresoare, asigurați-vă că acestea au fost golite la un nivel acceptabil, pentru a vă asigura că
agentul frigorific inflamabil nu rămâne în lubrifiant. Procesul de evacuare trebuie efectuat înainte de
returnarea compresorului la furnizori. Pentru accelerarea acestui proces, se va folosi exclusiv încălzirea
electrică a carcasei compresorului. Atunci când uleiul este scos dintr-un sistem, golirea trebuie efectuată în
siguranță.

28

Identificarea componentelor

Pentru a asigura performanța optimă a produselor noastre, specificațiile privind proiectarea aparatului pot fi
modificate fără notificare prealabilă.

Poziționarea aparatului

Roți (în patru puncte din partea inferioară a aparatului)

• Roțile se pot mișca liber.

• Nu forțați roțile pentru a deplasa aparatul pe mochetă și nu deplasați aparatul atunci când recipientul

acestuia conține apă (aparatul se poate răsturna, vărsând apa).

Dezumidificatorul pus în funcțiune într-un subsol va fi puțin sau deloc eficient în vederea uscării unei zone de
depozitare, cum ar fi un dulap, dacă nu este permisă o circulație adecvată a aerului către și dinspre acea zonă.

• Nu utilizați aparatul în aer liber.

• Acest dezumidificator este destinat exclusiv utilizării în interior, în scopuri casnice. Acest

dezumidificator nu trebuie utilizat în scopuri comerciale sau industriale.

• Așezați dezumidificatorul pe o suprafață orizontală și netedă a podelei, suficient de solidă pentru a

susține aparatul chiar și atunci când recipientul de colectare a apei este plin.

3. PREGĂTIRE

panou de comandă

indicator luminos

mâner

grilă de evacuare a aerului

recipient pentru colectarea apei

partea frontală

partea posterioară

grilă de admisie a aerului

orificiu furtun de scurgere

fereastră de indicare a nivelului

apei

roți

cablu de alimentare și ștecăr

Cel puțin 40 cm

Cel puțin 20 cm

Cel puțin 20 cm

Cel puțin 20 cm

Cel puțin 40 cm

29

• Lăsați un spațiu de cel puțin 20 de cm în ambele părți laterale ale aparatului, pentru a asigura o

circulație corespunzătoare a aerului (lăsați un spațiu de cel puțin 40 cm în dreptul orificiului de

evacuare a aerului).

• Amplasați aparatul într-o zonă în care temperatura să nu scadă sub 5 °C (41 °F). La temperaturi sub

5 °C (41 °F), serpentinele se pot acoperi cu gheață, aceasta putând reduce performanțele aparatului.

• Nu amplasați aparatul în apropierea uscătoarelor de haine, încălzitoarelor sau radiatoarelor.

• Aparatul poate fi folosit pentru a preveni daunele provocate de umezeală în încăperi unde sunt

depozitate cărți sau obiecte de valoare.

• Aparatul poate fi folosit într-un subsol, pentru a ajuta la prevenirea daunelor provocate de umezeală.

• Pentru eficiență maximă, dezumidificatorul trebuie utilizat în spații închise.

• Închideți toate ușile, ferestrele și deschiderile către exteriorul camerei.

Utilizarea aparatului

• Înainte de prima utilizare a dezumidificatorului în modul „Dezumidificare continuă”, asigurați-vă că

racordul dintre furtun și orificiul de evacuare este efectuat corespunzător și nu permite scurgerea

apei.

• Acest aparat este conceput pentru funcționare într-un mediu cu temperaturi cuprinse între 5 °C/41

°F și 32 °C/90 °F și în intervalul cuprins între 30% UR (umiditate relativă) și 80% UR (umiditate
relativă).

• Dacă aparatul a fost oprit și este necesară repornirea rapidă a acestuia, lăsați să treacă aproximativ

trei minute pentru ca funcționarea să poată fi reluată corect.

• Nu alimentați dezumidificatorul de la o priză multiplă, la care sunt conectate și alte aparate electrice.

• Alegeți un loc adecvat și asigurați-vă că priza electrică este ușor accesibilă.

• Alimentați aparatul de la o priză electrică prevăzută cu împământare.

• Asigurați-vă că recipientul pentru colectarea apei este fixat corect. În caz contrar, aparatul nu va

funcționa corespunzător.
Observație: Atunci când apa din recipientul pentru colectarea apei atinge un anumit nivel, aveți grijă
să evitați vărsarea acesteia.

Caracteristicile panoului de comandă

Observație: Imaginea cu panoul de comandă de mai jos are numai scop informativ. În funcție de modelul
achiziționat, panoul de comandă poate fi ușor diferit. Este posibil ca aparatul dumneavoastră să nu fie
prevăzut cu unele indicatoare sau butoane. Forma reală este de referință.

4. INSTRUCȚIUNI DE UTILIZARE

30

Indicator Funcție Indicator Funcție Indicator Funcție

/

Buton/indicator
luminos temporizator

/

Buton pentru viteza
ventilatorului

Buton indicator
luminos nivel umiditate

/

Buton selectare moduri

Buton funcție „FRESH”

Indicator umplere
recipient apă

Buton de alimentare

/˅˄

Butoanele „Sus” și „Jos”

Lumină UV

(indisponibilă pentru
acest model)

Indicator luminos
blocare

Indicator funcție

wireless

Indicator funcție
„FRESH”

Buton de alimentare

Apăsați acest buton pentru pornirea sau oprirea dezumidificatorului.

Buton selectare moduri

• Apăsați pe acest buton pentru a selecta modul de funcționare dorit: modul pentru setarea nivelului

de dezumidificare, modul pentru uscare, modul pentru dezumidificare inteligentă, modul pentru
dezumidificare continuă și modul pentru funcționarea ca ventilator (în cazul anumitor modele).

• În modul pentru setarea nivelului de dezumidificare, indicatorul luminos „Set” se aprinde.

Observație: În modul pentru dezumidificare continuă, modul pentru uscare și modul pentru dezumidificare
inteligentă, nivelul de dezumidificare nu poate fi reglat.
În modul pentru funcționarea ca ventilator, funcția de dezumidificare este inactivă.
Instalați filtrul HEPA (filtru de înaltă eficiență pentru particulele din aer); aparatul nu poate regla modul de
funcționare, iar indicatorul HEPA se aprinde.

Butonul pentru funcția de temporizare

• Apăsați acest buton împreună cu butoanele „+” și „-” pentru a activa funcția de pornire automată

sau funcția de oprire automată. Atunci când aparatul este pornit, apăsați pe acest buton pentru
activarea funcției de oprire automată. Atunci când aparatul este oprit, apăsați pe acest buton pentru
activarea funcției de pornire automată.

• Apăsați scurt sau lung butonul „+” sau butonul „-” pentru a modifica intervalul de timp până la

pornirea automată, în trepte de câte 0,5 ore (până la durata de 10 ore), apoi în trepte de câte 1 oră
(până la durata de 24 ore).

• Aparatul va începe numărătoarea inversă până la pornire.

• Durata selectată va fi înregistrată în 5 secunde, după care sistemul va reveni la afișarea setării de

umiditate anterioare.

• Dacă opriți sau porniți aparatul în acest interval sau dacă modificați setarea temporizatorului la 0.0,

funcția de pornire/oprire automată va fi dezactivată.

• De asemenea, funcția de pornire/oprire automată va fi dezactivată atunci când în fereastra de afișare

apare codul P2.

Butoanele „Sus” (+) și „Jos” (-)

• Pentru setarea nivelului de umiditate

Nivelul de umiditate poate fi setat la valori cuprinse între 35% UR (umiditate relativă) și 85% UR
(umiditate relativă), în trepte de câte 5%. Pentru aer mai uscat, apăsați butonul „- ” și setați la o
valoare procentuală (%) mai redusă. Pentru aer mai umed, apăsați butonul „+” și setați la o valoare
procentuală (%) mai ridicată.

• Pentru setarea temporizatorului

Utilizați butoanele „+”și „-” pentru setarea intervalului până la pornirea automată sau a acelui până
la oprirea automată, de la 0 la 24 de ore.

31

Butonul pentru ventilator

• Cu ajutorul acestui buton, puteți controla viteza ventilatorului. Apăsați pe acest buton pentru a

selecta turația ventilatorului: redusă, medie sau ridicată. Indicatoarele luminoase se aprind în funcție
de turația ventilatorului.

• Apăsați și mențineți apăsat timp de 3 secunde butonul pentru ventilator în vederea eliminării

mementoului pentru filtru atunci când indicatorul luminos aferent acestuia clipește (în cazul
anumitor modele).

Observație: După 250 de ore de funcționare, funcția de memento pentru curățarea filtrului se activează.

Butonul pentru funcția wireless

• Apăsați și mențineți apăsat butonul de alimentare timp de 3 secunde pentru a activarea modului de

conectare wireless. Ecranul LED afișează „AP” pentru a indica faptul că puteți seta conexiunea

wireless.

• În cazul în care conexiunea este stabilită în termen de 8 minute, dispozitivul va dezactiva automat

modul pentru conectare wireless, indicatorul aferent funcției wireless se va aprinde, iar aparatul
activează funcția anterioară. În cazul în care conexiunea nu este stabilită în termen de 8 minute,

dispozitivul va dezactiva automat modul pentru conectare wireless.

Observație: Când aparatul se conectează la Internet, indicatorul luminos clipește alb.

Butonul pentru funcția „FRESH”

Apăsați pe butonul „FRESH” pentru a activa funcția „FRESH”, iar indicatorul luminos aferent funcției se
aprinde. Indicatorul luminos „FRESH” și indicatorul luminos UV se aprind în același timp în cazul anumitor
modele. În cazul altor modele, se aprinde doar indicatorul luminos UV. Ionizatorul și funcția UV ajută la
purificarea aerului din cameră. Apăsați din nou pe butonul „FRESH” pentru a dezactiva funcția „FRESH”, iar
indicatorul luminos aferent funcției se stinge.

Funcția de blocare

• Apăsați și mențineți apăsate butoanele Sus (+) și Jos (-) timp de 3 secunde pentru a activa funcția de

blocare. Indicatorul luminos aferent funcției de blocare se aprinde. Toate setările curente sunt
blocate, iar panoul de comandă va putea fi utilizat numai pentru dezactivarea funcției de blocare.

• Apăsați și mențineți apăsate din nou aceste două butoane, pentru dezactivarea funcției de blocare.

Butonul indicatorului luminos pentru nivelul de umiditate

• Apăsați pe butonul pentru a aprinde sau stinge indicatorul.

• Când nivelul umidități depășește 65%, indicatorul luminos se aprinde roșu.

• Când nivelul umidități este cuprins între 45% și 65%, indicatorul luminos se aprinde verde.

• Când nivelul umidități este sub 45%, indicatorul luminos se aprinde galben.

Observație: Când indicatorul luminos de umplere a recipientului de colectare a apei sau indicatorul pentru
curățarea filtrului este pornit, indicatorul luminos pentru nivelul de umiditate se aprinde portocaliu și se
stinge timp de 1 secundă la fiecare 4 secunde.

Afișajul

Afișajul indică nivelul setat (%) al umidității, cuprins între 35% și 85%, timpul până la pornirea/oprirea
automată (0~24) și nivelul efectiv al umidității din cameră (cu o precizie de ± 5%), în intervalul cuprins între
30% UR (umiditate relativă) și 90% UR (umiditate relativă).

32

Coduri de eroare
EH60 - Eroare a senzorului de umiditate. Deconectați aparatul de la sursa de alimentare, apoi reconectați-l.
Dacă eroarea persistă, contactați centrul de service.
EH61 - Eroare a senzorului de temperatură al evaporatorului. Deconectați aparatul de la sursa de alimentare,
apoi reconectați-l. Dacă eroarea persistă, contactați centrul de service.
EH02 - Eroare detectare temperatură scăzută. Dacă eroarea persistă, contactați centrul de service.
EH03 - Eroare viteză ventilator. Dacă eroarea persistă, contactați centrul de service.
EH0b - Eroare de comunicație între PCB intern și placa de afișare. Dacă eroarea persistă, contactați centrul
de service.
Cod de protecție:
P2 - Recipientul de colectare a apei este plin sau nu este așezat în poziția corectă. Goliți recipientul și

repoziționați-l corect. În cazul anumitor modele, se aprinde indicatorul de umplere a recipientului colector.

Observație: În cazul apariției uneia dintre defecțiunile de mai sus, asigurați-vă că funcționarea nu este
împiedicată din anumite cauze și îndepărtați cauzele.
Reporniți aparatul. Dacă defecțiunea persistă, opriți aparatul și deconectați ștecărul de la sursa de

alimentare.
Solicitați asistență tehnică.

Alte caracteristici

Indicator de umplere a recipientului de colectare a apei

Acest indicator se aprinde atunci când recipientul de colectare a apei este plin, când este scos sau când nu
este așezat în poziția corectă.

Dezghețare automată

În cazul în care se acumulează gheață pe serpentina evaporatorului, compresorul se va opri automat, iar
ventilatorul va continua să funcționeze până când gheața este eliminată.

Oprire automată

• Dezumidificatorul se oprește atunci când recipientul de colectare a apei este plin, când este scos sau

când nu este așezat în poziția corectă.

• În cazul anumitor modele, motorul ventilatorului va continua să funcționeze timp de 30 de secunde.

Indicator funcție „FRESH”

În cazul anumitor modele, ionizatorul pornește și ajută la purificarea aerului din cameră.

Protecția prin pornire întârziată cu 3 minute

Dacă aparatul se oprește, acesta nu poate fi repus în funcțiune decât după 3 minute. Aceasta este o funcție
de protecție. Funcționarea va reîncepe automat după 3 minute.

Repornire automată

Dacă aparatul se oprește brusc din cauza unei întreruperi a alimentării energie electrică, acesta va reporni
automat funcția setată anterior, odată cu restabilirea alimentării cu energie.

Funcție de dezumidificare continuă

În cazul activării funcției de dezumidificare continuă, dezumidificatorul funcționează continuu, fără a fi
posibilă selectarea nivelului de umiditate. Apăsați pe butonul de selectare a modului de funcționare pentru
dezactivarea funcției de dezumidificare continuă.

33

Modul pentru dezumidificare inteligentă

În modul pentru dezumidificare inteligentă, aparatul controlează automat umiditatea din cameră într-un
interval confortabil cuprins între 45%~55%, în funcție de temperatura din cameră. Funcția de setare a
umidității nu va fi activă.

Modul pentru setarea nivelului de dezumidificare
În cadrul modului pentru setarea nivelului de dezumidificare, aparatul poate fi reglat în cadrul unui interval

cuprins între 35% și 85%, valoarea umidității putând fi reglată (crescută sau redusă ) în trepte de 5%. Apăsați

pe butonul de selectare a modului de funcționare pentru dezactivarea modului pentru setarea nivelului de
dezumidificare.

Modul pentru uscare

Aparatul va avea randament maxim atunci când este setat în modul pentru uscare. Viteza ventilatorului nu

poate fi reglată.
Observație:

1. Modul pentru uscare (în funcție de model) trebuie să fie utilizat în încăperi închise; nu deschideți ușa sau

fereastra.

2. Pentru a obține o dezumidificare cât mai eficientă, stoarceți mai întâi hainele ude.

3. Asigurați-vă că fluxul de aer este orientat către hainele ude.

4. Dezumidificarea nu are eficiența maximă în cazul hainelor ude groase și grele.

Indicatorul pentru filtru/HEPA

Funcția de verificare a filtrului reprezintă un memento referitor la înlocuirea filtrului de aer pentru o
funcționare mai eficientă. Indicatorul luminos pentru filtru (indicatorul HEPA ) va clipi după 250 de ore de
funcționare a aparatului. Pentru reinițializare după curățarea filtrului, apăsați și mențineți apăsat butonul
„Ventilator” timp de 3 secunde, iar indicatorul luminos se va stinge.

Haine ude

30-50 cm

Flux de aer

30-50 cm

Lăsați o distanță de 30-50 cm
față de hainele ude în partea
de sus și în partea dreaptă a

aparatului

34

Filtrul HEPA

• Instalați filtrul HEPA (filtru de înaltă eficiență pentru particulele din aer); aparatul va funcționa numai

în modul „Ventilator”, iar indicatorul HEPA se va aprinde.

• Asigurați-vă că ați montat filtrul HEPA așa cum este indicat în ilustrațiile de mai jos.

Îndepărtarea apei colectate

Există două modalități de îndepărtare a apei colectate.

A. Folosiți recipientul

• Când recipientul de colectare a apei este plin, aparatul se oprește automat, iar indicatorul luminos

de umplere a recipientului se aprinde intermitent.

• Trageți ușor recipientul. Apucați bine de mânerele laterale, apoi trageți cu atenție, menținând

recipientul drept, pentru evita vărsarea apei. Nu puneți recipientul pe podea, deoarece fundul
acestuia nu este uniform. În caz contrar, recipientul se va răsturna, iar apa de se va vărsa.

• Vărsați apa prin orificiul de evacuare a apei și puneți recipientul la loc. Recipientul trebuie poziționat

corect pentru ca aparatul să poată funcționa. Aparatul va reporni când recipientul este reașezat în
poziția corectă.

Observație:

• Atunci când scoateți recipientul, nu atingeți componentele din interiorul aparatului. Nerespectarea

acestei indicații poate duce la deteriorarea aparatului.

• Asigurați-vă că împingeți recipientul în aparat complet. Dacă recipientul se oprește într-un obstacol

sau nu este bine fixat, este posibil ca aparatul să nu funcționeze.

• În cazul în care constatați prezența apei în aparat după scoaterea recipientului, ștergeți aparatul.

Filtru

Filtru HEPA

Fig. 1. Detașați filtrul

Fig. 2. Introduceți partea inferioară a

filtrului HEPA în aparat

Fig. 3. Fixați partea superioară așa cum este
indicat în ilustrație

Fig. 4. Montați filtrul

35

1. Trageți ușor de recipient.

2. Țineți de ambele mânere laterale ale recipientului și trageți-l afară din aparat.

3. Vărsați apa din recipient (recipientul aparatului pe care l-ați achiziționat poate fi ușor diferit).

B. Scurgere continuă

Apa poate fi eliminată automat într-o scurgere de podea, prin montarea unui furtun ɸ 16,5x 13,5 mm (nu
este inclus).

• Îndepărtați capacul din plastic predecupat din partea superioară a recipientului.

Orificiu de evacuare a apei

Îndepărtați capacul

predecupat

Eliminați bavurile de pe

secțiunea tăiată a panoului

36

• Racordați furtunul la orificiul de evacuare a apei situat în partea din spate a aparatului.

• Asigurați-vă că racordul dintre furtun și orificiul de evacuare este efectuat corespunzător și nu

permite scurgerea apei.

• Apoi conduceți furtunul către scurgerea de podea sau către o instalație de scurgere corespunzătoare.

Instalația de scurgere trebuie să fie situată mai jos decât orificiul de evacuare al aparatului. Asigurați­vă că furtunul are o înclinație corespunzătoare, care să permită scurgerea fără dificultate a apei. Nu
îndoiți furtunul de evacuare.

• Asigurați-vă că furtunul este sub nivelul orificiului de scurgere.

Observație:

• Atunci când funcția de scurgere continuă nu este utilizată, scoateți furtunul de scurgere din orificiul

de evacuare a apei.

• Utilizați un clește cu cioc în cazul în care capacul din plastic nu poate fi înlăturat cu mâna.

• Bavurile vă pot răni mâinile în timpul conectării furtunului de scurgere. Cu ajutorul unui alezor sau al

unei unelte de debavurat, eliminați bavurile de pe secțiunea tăiată panoului.

Opriți dezumidificatorul și scoateți ștecărul din priză înainte de efectuarea operațiilor de curățare.

Curățarea grilei și a carcasei

• Folosiți apă și detergent slab. Nu utilizați înălbitor sau substanțe abrazive.

• Nu stropiți cu apă aparatul. Nerespectarea acestei indicații poate duce la electrocutare, deteriorarea

izolației sau ruginirea aparatului.

5. CURĂȚARE ȘI ÎNTREȚINERE

Introduceți furtunul în

orificiul de evacuare

Nu împiedicați scurgerea apei prin ridicarea
furtunului.

Nu împiedicați scurgerea apei prin îndoirea furtunului.

37

• Grilele de admisie și evacuare a aerului se murdăresc ușor, fiind necesară utilizarea unei perii sau a

unui aspirator pentru curățarea acestora.

Curățarea recipientului

Curățați recipientul o dată la câteva săptămâni pentru a preveni formarea mucegaiului și acumularea
bacteriilor. Umpleți parțial recipientul cu apă curată și adăugați puțin detergent slab. Curățați recipientul,
goliți-l, apoi clătiți-l.
Observație: Nu utilizați o mașină de spălat vase pentru a curăța recipientul. După curățare, recipientul trebuie
poziționat corect pentru ca dezumidificatorul să poată funcționa.

Curățarea filtrului de aer

Filtrul de aer din spatele grilei frontale trebuie verificat și curățat cel puțin o dată la două săptămâni (sau mai
des, dacă este necesar).

Observație: Nu clătiți și nu spălați filtrul în mașina de spălat vase.

Pentru scoaterea filtrului:

• Apucați de urechea filtrului și trageți către exterior, apoi în sus.

• Curățați filtrul cu apă caldă și săpun. Clătiți filtrul și lăsați-l să se usuce înainte de a-l monta la loc. Nu

spălați filtrul în mașina de spălat vase.

Remontarea filtrului:

• Introduceți filtrul de aer în aparat de jos în sus.

Atenție!

Nu utilizați dezumidificatorul fără filtru, întrucât murdăria și scamele îl vor înfunda și îi vor reduce
performanțele.

Observație: Carcasa aparatului și partea frontală a acestuia pot fi curățate cu o cârpă umezită în apa sau într­o soluție formată din apă caldă și detergent de vase. Clătiți bine și ștergeți cu o cârpă uscată. Nu utilizați
produse de curățare puternice, ceară sau soluții de lustruit pe partea frontală a aparatului. Stoarceți bine
cârpa înainte de a șterge în zona butoanelor de comandă. Excesul de apă în zona butoanelor de comandă

poate duce la deteriorarea aparatului.

38

În cazul neutilizării aparatului o perioadă îndelungată

• După oprirea aparatului, așteptați o zi înainte de a goli recipientului de colectare a apei.

• Curățați unitatea principală, recipientul pentru colectarea apei și filtrul de aer.

• Acoperiți aparatul cu folie din plastic.

• Depozitați aparatul în poziție verticală, într-un loc uscat și bine aerisit.

Înainte de a contacta centrul de service, parcurgeți informațiile din tabelul de mai jos.

Problemă Cauze și soluții

Aparatul nu pornește

·

Asigurați-vă că ștecărul dezumidificatorului este bine conectat la priza de curent.

·

Verificați siguranța/panoul de siguranțe din locuință.

·

Dezumidificatorul a ajuns la un nivel prestabilit sau recipientul este plin.

·

Recipientul pentru colectarea apei nu este poziționat corespunzător.

Dezumidificatorul nu

îndepărtează umezeala din
aer în mod corespunzător

·

Lăsați aparatul să funcționeze un timp mai îndelungat, pentru a putea îndepărta umezeala.

·

Asigurați-vă că nu există perdele, draperii sau mobilă care blochează partea frontală sau
posterioară a dezumidificatorului.

·

Este posibil ca nivelul setat pentru controlul umidității să nu fie suficient de scăzut.

·

Asigurați-vă că toate ușile, ferestrele și alte deschideri sunt bine închise.

·

Temperatura camerei este prea scăzută, sub 5 °C (41 °F).

·

Un încălzitor sau o altă sursă emite vapori de apă în cameră.

Aparatul produce un
zgomot puternic atunci când
este în funcțiune

·

Filtrul de aer este înfundat.

·

Aparatul este înclinat, în loc să fie drept.

·

Suprafața podelei nu este uniformă.

Se formează gheață pe
serpentină

· Acest lucru este normal. Dezumidificatorul este prevăzut cu o funcție pentru dezghețare
automată.

Curge apă pe podea

· Furtunul sau racordul acestuia este slăbit.

Mesajele EH60, EH61, EH02,

EH03, EH0b, P2 apar pe afișaj

Acestea sunt coduri de eroare și coduri de protecție. Consultați secțiunea

„CARACTERISTICILE PANOULUI DE COMANDĂ”.

6. REMEDIEREA PROBLEMELOR

39

Va informam ca persoanele fizice au urmatoarele obligatii prin legislatia specifica privind protectia mediului
si regimul deseurilor: deseurile de echipamente electrice si electronice (DEEE), pot contine substante
periculoase pentru mediu si sanatatea umana. Conform OUG 5/2015, exista obligativitatea predarii
acestora, pentru tratarea corespunzatoare si valorificarea componentelor reciclabile.

Societatea Network One Distribution S.R.L. este platitoare de taxa de ”timbru verde” pentru fiecare

Echipament Electric si Electronic (EEE) pe care il pune pe piata. Acest cost asigura tratarea ulterioara a
echipamentelor uzate colectate. Din acest motiv, odata ce devine deseu, produsul EEE poate fi predat gratuit

operatorului Dvs. de salubritate, la magazine atunci cand achizitionati alt echipament similar, sistemul “unul
la unu “sau la punctul de colectare organizat de Primaria Sectorului / localitatii Dvs.

Simbolul (marcajul) aplicat produselor, care indica faptul ca deseurile DEEE, bateriile si
acumulatorii fac obiectul unei colectari separate, il reprezinta o pubela barata cu o cruce.

Aceste masuri vor ajuta la protejarea mediului.

Societatea Network One Distribution S.R.L. este inscrisa in Registrul de punere pe piata a echipamentelor
electrice si electronice, avand numarul de inregistrare: RO-2016-03-EEE-0201-IV. De asemenea, au fost
intocmite si sunt gestionate: Registrul de Retragere EEE si Registrul de Rechemare EEE, in conformitate cu
HG 322/2013. Totodata societatea este inscrisa in Registrul de punere pe piata a bateriilor, avand numarul
de inregistrare: RO-2011-03-B&A-0283.

Conformitatea cu directiva RoHS: Produsul pe care l-aţi cumpărat este conform cu Directiva RoHS UE
(2011/65/UE). Nu conţine materialele dăunătoare şi interzise specificate în Directivă.

Va multumim ca participati alaturi de noi la protejarea mediului si a sanatatii umane!

F R A M este marcă înregistrată a companiei Network One Distribution SRL. Celelalte branduri și
denumirile produselor sunt mărci de comerț sau mărci de comerț înregistrate ale respectivilor
deținători.
Nicio parte a specificațiilor nu poate fi reprodusă sub nicio formă și prin niciun mijloc, nici utilizată
pentru obținerea unor derivate precum traduceri, transformări sau adaptări, fără consimțământul

prealabil al companiei NETWORK ONE DISTRIBUTION.
Copyright © 2020 Network One Distribution. Toate drepturile rezervate.
www.framelectrocasnice.ro; www.framappliances.com; www.nod.ro

Acest produs este proiectat și realizat în conformitate cu standardele și normele Comunității
Europene.

Importator: Network One Distribution

Str. Marcel Iancu, nr. 3-5, București, România
Tel: [phone], www.framelectrocasnice.ro, www.nod.ro

MĂSURI PENTRU PROTECȚIA MEDIULUI

40

FDU-M12

Обезвлажнител

Капацитет за обезвлажняване: 12 литра

Цвят: бял

41

Моля прочетете внимателно инструкциите и запазете наръчника за бъдещи справки.

Този наръчник има за цел да Ви предостави всички необходими инструкции по отношение на
инсталирането, използването и поддържането на уреда. Преди инсталиране и използване на уреда, с
цел правилна и безопасна употреба на уреда, моля прочетете внимателно този наръчник с инструкции.

Трябва да се спазват следните инструкции, за да се предотвратят смърт или нараняване на
потребителя или на други лица, както и щети на имуществото. Неправилната употреба поради
пренебрегване на инструкциите може да доведе до смърт, нараняване или повреда.

Предупреждение: Този символ показва опасност от телесно увреждане или смърт.

Внимание: Този символ показва риск от възникване на материални щети или сериозни

последици.

Предупреждение

• Не надвишавайте капацитета на електрическия контакт или на кабела за свързване към

източника за захранване с електроенергия.

• Не включвайте и не изключвайте уреда чрез включване или изключване на източника за

захранване с електроенергия.

• Не повреждайте захранващия кабел и не използвайте непрепоръчан захранващ кабел.

• Не променяйте дължината на захранващия кабел и не захранвайте други уреди от същия

електрически контакт.

• Не включвайте/изваждайте щепсела от контакта с мокри ръце.

• Не използвайте уреда в помещенията където има източници/се използват запалими газове.

• Не поставяйте уреда в близост до топлинни източници.

• Изключете уреда от източника за захранване с електроенергия, ако се образува миризма или

дим, или ако издава необикновен шум.

• Не се опитвайте да демонтирате или да ремонтирате уреда самостоятелно.

• Преди почистване изключете захранването с електроенергия и извадете щепсела от контакта.

• Не използвайте уреда в близост до газ или горива, като газолин, бензол, разтворители и др.

• Не консумирайте и не използвайте водата от уреда.

• Не отстранявайте съда за събиране на водата по време на функциониране на уреда.

• Не използвайте уреда в малки пространства.

• Не поставяйте уреда на места, където може да бъде напръскан с вода.

• Поставете уреда на равно и устойчиво място върху пода.

• Не покривайте с кърпи или хавлии отворите за влизане или извеждане на въздуха.

• Внимавайте тогава, когато използвате уреда в стая, където се намират следните хора: бебета,

деца, възрастни лица и лица с дихателни проблеми.

• Не използвайте уреда на места, където се борави с химични вещества.

• Не поставяйте пръстите или чужди предмети в решетките или отворите. Обърнете особено

внимание за предупреждаване на децата по отношение на тези опасности.

• Не поставяйте тежки предмети върху захранващия кабел и внимавайте да не бъде смачкан.

• Не се качвайте и не сядайте на уреда.

• Фиксирайте добре филтрите. Почиствайте ги на всеки две седмици.

• Ако проникне вода в уреда, спрете уреда и изключете го от източника за захранване с

електроенергия, след това свържете се с квалифициран техник.

• Не поставяйте върху уреда вази за цветя или други съдове с вода.

• Не използвайте удължители.

Благодарим Ви за избора на този продукт Fram!

1. УПОТРЕБА

2. ПРЕДПАЗНИ МЕРКИ

42

Внимание!

• Уредът може да се използва от деца на възраст най-малко 8 години и от лица с намалени

физически, сетивни или умствени способности, или с липса на достатъчен опит и познания,
само ако са под наблюдение или са получили указания във връзка с използването на уреда по
безопасен начин и ако разбират опасностите, които могат да възникнат при използване на
уреда. Децата нямат право да си играят с уреда. Почистването и поддръжката не трябва да се
извършват от деца без надзор (разпоредба, приложима за държавите от Европейския съюз).

• Уредът не е предназначен за използване от лица (включително деца) с намалени физически,

сетивни или умствени проблеми, или с липса на опит и познания, освен ако са под наблюдение
или са получили указания по отношение на използването на уреда от лице, което е отговорно
за тяхната безопасност. Децата трябва да бъдат под наблюдение, така че да не си играят с уреда
(разпоредба, приложима за другите държави извън Европейския съюз).

• С цел предотвратяване на опасности, ако захранващият кабел е повреден, трябва да се

подмени от производителя, от неговия сервизен представител или от лица с подобна
квалификация.

• Преди почистването или извършване на други дейности по поддръжка на уреда, изключете

щепсела от източника на захранване.

• Не инсталирайте уреда на място, където може да бъде изложено на изтичане на запалими

газове. Ако се натрупват запалими газове в близост до уреда, може да причинят пожар.

• Ако електроуредът се преобърне по времето на употреба, изключете го и незабавно извадете

щепсела от от източника на захранване. Проверете визуално уреда за повреди. Ако има
подозрения, че устройството е било повредено, свържете се със сервизен техник или сервизна
служба.

• По време на гръмотевничи бури, изключете захранването и извадете щепсела от контакта за

да се избегне повреда на уреда поради токов удар.

• Не прекарвайте захранващия кабел под килими и не го покривайте с мокет, траверси или други

подобни материали. Не поставяйте захранващия кабел върху остри ръбове, под мебели или
под други мебел. Разположете кабела далеч от местата за движение, така че да не се спъвате
в него.

• Не използвайте уреда, ако щепселът или захранващият кабел са повредени. Изключете уреда

и се обадете в специализиран сервизен център с оглед проверка и ремонт на уреда.

• За да намалите риска от токов удар, не използвайте този уред с електронни регулатори.

• Уредът трябва да се инсталира в съответствие с приложимите разпоредби за електрически

инсталации.

• За ремонт или поддръжка на този уред свържете се с оторизиран сервизен техник.

• Изключвайте уреда, когато няма да го използвате.

• Табелката с техническите данни се намира върху задния панел на уреда и съдържа

електрически данни и други данни, които са специфични за този уред.

• Уверете се, че уредът е правилно заземен. Правилното заземяване е от особена важност с цел

намаляване до минимум на рисковете от токов удар и пожар. Захранващият кабел е оборудван
със щепсел със заземяване с три контактни щифта с цел защита от токов удар.

• Уредът трябва да се захранва от стенен електрически контакт, който е заземен по съответстващ

начин. Ако стенният контакт, който възнамерявате да използвате, не е заземен по адекватен
начин или не е защитен с предпазител със закъснение или един прекъсвач (за електрически
данни, моля, вижте табелката с техническа информация), изисквайте от квалифициран
електротехник да инсталира съответстващ контакт.

• Не използвайте обезвлажнителя във влажна стая, например в баня или перално помещение.

• Печатната платка на уреда е оборудвана с предпазител за защита от свръхток. Спецификациите

на предпазителя са отпечатани върху печатната платка: T3,15A/250 V (или 350 V) и др.

43

Информация относно флуорирани газове (не се прилага за уреди, които работят с хладилен агент

R290)

1. Флуорираните парникови газове се съхраняват в херметично затворено оборудване. За конкретна

информация относно вида, количеството и еквивалента на CO2 в тонове на флуорирани парникови
газове (при някои модели), моля, вижте информацията, посочена върху етикета на уреда.

2. Инсталирането, отстраняването на повреди, поддръжката и ремонтирането на този уред трябва да

се извършват от квалифициран техник.

3. Демонтирането и рециклирането на продукта трябва да се извършват от квалифициран техник.

Предупреждения относно използването на хладилен агент R32/R290

• Не използвайте никакви средства за ускоряване на процеса на размразяване или за почистване

на системата, различни от препоръчаните от производителя.

• Уредът трябва да се съхранява в помещение без непрекъснат открит пламък (например открит

пламък, работеща готварска печка или работещ електрически нагревател).

• Не пробивайте и не изгаряйте.

• Имайте предвид факта, че е възможно хладилните агенти да нямат миризма.

• Уредът трябва да се инсталира, използва и съхранява в помещение с използваема площ, която

да съответства на количеството хладилен агент, което следва да бъде заредено. За
информация относно вида на газта и неговото количество, моля вижте етикета върху уреда.

• Уредът трябва да се инсталира, използва и съхранява в помещение с полезна площ над 4 кв.м.

• Необходимо е да се спазват националните разпоредби относно газовете. Не покривайте

вентилационните отвори на уред

• Уредът трябва да се съхранява така, че да се предотврати възникването на механични повреди.

• Уредът трябва да се съхранява в добре вентилирана зона, където размерите на помещението

съответстват на повърхността, предвидена за функциониране.

• Всяко лице, което участва в работа с хладилен агент или в охладителна верига, трябва да

притежава валиден сертификат, издаден от акредитиран орган за оценка в областта, който има
компетентността да разрешава безопасното третиране на хладилни агенти, в съответствие с
критериите за оценка, признати в областта.

• Ремонтите трябва да се извършват само съгласно препоръките на производителя. Операциите

по поддръжка и поправяне (отстраняване на проблеми), които изискват помощ от страна на
друг квалифициран персонал, трябва да се извършват под надзора на квалифицирано лице за
използване на запалими хладилни агенти.

• Уредът трябва да се съхранява в помещение без непрекъснат открит пламък (например уред,

който функционира с газ) и източници на запалване (например електрически нагревател).

Внимание! Опасност от

пожар! Запалими

материали!

44

Обяснение на символите върху уреда (само за хладилен агент R32/R290):

ПРЕДУПРЕЖДЕ

НИЕ!

Този символ показва факта, че уредът функционира със
запалим хладилен агент. Ако изтичащият хладилен агент е
изложен на източник на запалване, съществува опасност от
пожар.

ВНИМАНИЕ!

Този символ показва факта, че наръчникът за
употреба трябва да се прочете внимателно.

ВНИМАНИЕ!

Този символ показва факта, че само квалифициран техник
трябва да борави с оборудването като следва инструкциите
от наръчника за инсталиране.

ВНИМАНИЕ!

Този символ показва факта, че има допълнителна
информация в наръчника за употреба или в този за
инсталиране.

1. Транспорт на оборудване, което съдържа запалими хладилни агенти.

Вижте разпоредбите в областта на транспорта.

2. Маркиране на оборудването със знаци

Вижте местните разпоредби.

3. Елиминиране на оборудване, което функционира със запалими хладилни агенти

Вижте националните разпоредби.

4. Съхранение на оборудването/уредите

Съхранението на оборудването трябва да се извършва само в съответствие с инструкциите на
производителя.

5. Съхраняване на опаковани (непродадени) уреди

Опаковката при съхранение не трябва да позволява изтичане на хладилен агент при механично
повреждане на намиращия се в нея уред. Максималният брой уреди, които може да се съхраняват
заедно, се определя от местните разпоредби.

6. Информация относно сервизното обслужване

А. Verificările locale
Преди започване на работа по система, която съдържа леснозапалим хладилен агент е необходимо да
се извършат проверки за безопасност, за да се намали до минимум рискът от възпламеняване. Преди
започване на ремонт на хладилна система трябва да се изпълнят посочените по-долу предпазни
мерки.
Б. Работна процедура
Работната процедура трябва да се контролира, за да се намали до минимум рискът от изпускане на
леснозапалими газове или пари по време на работа.
В. Общи изисквания към работното място
Всички работници по поддръжката и други намиращи се наблизо лица трябва да се уведомят за
характера на изпълняваната дейност. Трябва да се избягва работа в ограничено пространство. Зоната
около работното място трябва да се огради. Обезопасете оградената зона чрез отстраняване на
леснозапалимите вещества.
Г. Проверка за присъствие на хладилен агент
Преди започване и по време на работа зоната трябва да се проверява с подходящ детектор за
хладилен газ, за да се гарантира, че техникът знае за създалата се потенциално експлозивна
атмосфера. Проверете дали използваният детектор за течове е подходящ за откриване на
леснозапалими хладилни агенти, т.е. не създава искри, има подходящо уплътнение или е с
искробезопасно изпълнение.
Д. Наличие на пожарогасител
Ако трябва да се извършва работа при високи температури спрямо хладилното оборудване или спрямо
който и да е компонент от него, трябва да имате подръка подходящ пожарогасител. В зоната за
зареждане трябва да има пожарогасител със сух прах или с въглероден двуокис.
Е. Без източници на запалване
Лицата, които работят по хладилни системи и отварят тръбопроводи, които съдържат или са
съдържали леснозапалим хладилен агент, не трябва да използват източници на запалване по начин,

45

който може да създаде опасност от възникване на пожар или експлозия. Всички възможни източници
на запалване, в това число пушенето на цигари, трябва да са на достатъчно разстояние от мястото на
монтиране, ремонт, демонтиране или изхвърляне, когато е възможно леснозапалим хладилен агент
да попадне в околната атмосфера. Преди започване на работа мястото трябва да се провери за
наличие на леснозапалими вещества и източници на запалване. Необходимо е да се поставят знаци
„Пушенето забранено“.
Ж. Вентилация
Убедете се, че мястото на работа е на открито или в помещение с добра вентилация преди да отворите
системата или да започнете огнева дейност. Вентилацията трябва да работи през времето на
изпълнение на тези дейности. Вентилацията трябва безопасно да отвежда отделените хладилни
газове и за предпочитане да ги изхвърля на открито в атмосферата.
З. Проверки на хладилното оборудване
Задължително се спазват указанията на производителя относно техническото обслужване и ремонта.
При неясноти се обръщайте за съдействие към техническия отдел на съответния производител. При
работа по инсталации, съдържащи запалим хладилен агент, трябва да се изпълняват посочените по­долу проверки:
Количеството хладилен агент трябва да съответства на размера на помещението, в което са монтирани
съдържащите агента части.
Вентилационните системи и изходи трябва да работят нормално и без препятствия по пътя на въздуха.
При използване на непряка хладилна система, трябва да се провери присъствието на хладилен агент
във втората верига; -Означенията по оборудването трябва да се виждат и да могат да се разчитат;
Нечетливите надписи и знаци трябва да се поправят.
Хладилните тръби и други части трябва да се монтират на място, където е малко вероятно да попаднат
под въздействието на вещества, които могат да предизвикат корозия по тях, освен когато частите са
изработени от материали, които не подлежат на корозия или имат подходяща защита от подобна
корозия.
И. Проверки на електрическите устройства
Преди ремонт или обслужване на електрически компоненти трябва да се извършат проверки за
безопасност и огледи на компонентите. При откриване на неизправност, която влошава нивото на
безопасност, не трябва да се подава захранване на веригат а преди проблемът да се отстрани по
задоволителен начин. Ако неизправността не може да се отстрани незабавно, но се налага работата
да продължи, може да се използва подходящо временно решение. Това трябва да се съобщи на
собственика на оборудването, за да информира когото е необходимо.
Началните проверки за безопасност трябва да включват:
Проверка дали всички кондензатори са разредени: това се извършва по безопасен начин без
възможност за предизвикване на искри; проверка за изключено напрежение в компонентите и
кабелите по време на зареждане, изпразване или продухване на системата; проверка за изправност
на заземяването.
Й. Ремонтиране на херметизирани компоненти

1) Преди започване на ремонт на херметизирани компоненти трябва да се изключат всички източници

на захранване на съответното оборудване, след което да се разположи постоянно работещ детектор
за теч в близост до най-критичното място, който да предупреждава за възникване на евентуално
опасна ситуация.

2) По-специално внимание трябва да се обръща на следното: По корпуса не трябва да има промени,

които понижават степента на защита. Това включва повреди по кабелите, прекомерно голям брой
съединения, клеми, които не съответстват на оригиналните изисквания, повредени уплътнения,
неправилно монтирани кабелни втулки и др. Проверете дали състоянието на уплътненията или
уплътняващите материали не се е влошило дотолкова, че да не осигуряват защита срещу проникване
на леснозапалими газове. Резервните части трябва да отговарят на техническите изисквания на
производителя. Резервните части трябва да отговарят на техническите изисквания на производителя.
Забележка: Използването на силиконови препарати за уплътняване може да влоши ефективността на
някои видове детектори за теч. Искробезопасните компоненти може да не се изключват преди
започване на работа по тях.
К. Ремонт на искробезопасни компоненти
Не свързвайте към веригата постоянни индуктивни и капацитивни товари без предварително да се
убедите, че те няма да причинят превишаване на допустимото напрежение и допустимия ток за
съответното устройство. В присъствието на леснозапалими газове може да се работи под напрежение
само по компоненти в искробезопасно изпълнение. Тестовото оборудване трябва да е с подходящи

46

параметри. Използвайте само резервни части, които са посочени от производителя. Използването на
други части може да доведе до запалване на хладилния агент в атмосферата вследствие на изтичане.
Л. Кабели
Проверете дали кабелите не са подложени на износване, корозия, прекомерно притискане, вибрации,
контакт с остри ръбове или други неблагоприятни външни въздействия. Проверката трябва да отчита
също стареенето и продължителното влияние на вибрациите, например от компресори или
вентилатори.
М. Откриване на теч на леснозапалими хладилни агенти
При търсене или проверка за теч на хладилен агент в никакъв случай не трябва да се използват
източници на запалване. Не се допуска използване на халогенен вакуумметър или други детектори с
открит пламък.
Н. Методи за откриване на течове
Посочените по-долу методи за откриване на течове се считат за допустими при използване със
системи, които съдържат леснозапалим хладилен газ: Електронни детектори за течове могат да се
използват за откриване на леснозапалими хладилни агенти, но може чувствителността им да е
недостатъчна или да се нуждаят от специално калибриране (детекторите трябва да се калибрират на
място без наличие на хладилни газове). Проверете дали детекторът не може да стане източник на
запалване и дали е подходящ за използвания хладилен агент. Детекторите за теч трябва да се
настройват на процент от долната граница на възпламеняване на хладилния агент, както и да се
калибрират за използвания хладилен агент и за съответната концентрация на газа (не повече от 25%).
Течности за откриване на течове може да се използват с повечето хладилни агенти, но трябва да се
избягват детергенти, съдържащи хлор, тъй като хлорът може да реагира с хладилния агент и да
предизвика корозия на медните тръбопроводи. При подозрение за теч трябва да се отстранят/загасят
всички източници на открит пламък.
При откриване на теч, чието отстраняване изисква запояване с бронзови електроди, всичкият хладилен
агент трябва да се извлече от системата или да се изолира (чрез спирателни вентили) в отдалечена от
мястото на теча част от системата.
След това системата се продухва с азот без примеси на кислород (преди началото и по време на
запояването).
O. Изпразване и вакуумиране
При отваряне на хладилната верига за ремонт или с друга цел трябва да се използват обичайните
методи. За намаляване на опасността от възпламеняване трябва да се спазват правилата на добрата
практика. Използвайте следната процедура:
Извлечете хладилния агент от системата; продухайте системата с инертен газ; вакуумирайте;
продухайте отново с инертен газ; отворете веригата чрез разрязване или разпояване.
Хладилният агент трябва да се събира в предназначени за целта бутилки. Системата трябва да се
продухва с азот, който не съдържа кислород, за да стане безопасна.
Може да се наложи процедурата да се повтори няколко пъти. Не се допуска продухване със сгъстен
въздух или кислород. Продухването трябва да се извършва чрез напълване до работно налягане,
изпускане в атмосферата и накрая вакуумиране. Процесът се повтаря, докато в системата не остане
хладилен газ. След последното пълнене системата се изпразва до атмосферното налягане, за да може
да се работи по нея. Тази операция е абсолютно задължителна, когато по тръбопроводите ще се
извършва запояване. Проверете дали изходът на вакуумната помпа не е близо до източник на
запалване, дали има вакуум в системата след продухването и наличието на непрекъснато работеща
вентилация.
П. Процедури за зареждане
Освен правилата на обичайните процедури за зареждане е необходимо да се спазват и посочените по­долу изисквания: Проверете дали при използване на машината за зареждане хладилният агент не се
замърсява с други подобни газове. Маркучите и тръбопроводите трябва да са възможно най-къси, за
да се намали до минимум количеството на хладилния агент в тях.
Бутилките трябва да се съхраняват в изправено положение.
Преди да започнете зареждане с хладилен агент проверете дали системата е заземена. Поставете
етикет на системата (ако няма), след като я заредите.
Трябва специално да внимавате да не препълните системата с хладилен агент. Преди да заредите
системата трябва да я проверите под налягане чрез запълване с азот без съдържание на кислород.
Системата трябва да се провери за течове след зареждането, но преди въвеждане в експлоатация.
Втора проверка за течове трябва да се извърши преди напускане на обекта.

47

Р. Извеждане от експлоатация
a) Преди да изпълни тази процедура техникът задължително трябва да се запознае подробно с
оборудването и всички негови особености. Препоръчвана добра практика е хладилният агент да се
извлече безопасно. Преди изпълнение на процедурата трябва да се вземат проби от маслото и
хладилния агент за евентуален анализ преди повторна употреба на извлечения хладилен агент.
Необходимо е преди започване на работа да има електрическо захранване.
Запознайте се с оборудването и неговата работа. б) Изолирайте системата от електрическата мрежа.
в) Преди да започнете процедурата осигурете: Механично оборудване за товарене и разтоварване на
бутилките с хладилен агент; Индивидуални предпазни средства за всички присъстващи, които трябва
да ги използват правилно; Компетентно лице за контролиране на процеса на извличане на хладилния
агент; Машина за изпълнение на операцията и бутилки, които отговарят на изискванията на
съответните стандарти. г) При възможност вакуумирайте системата. д) Ако това не е възможно,
направете колектор, за да извличате хладилния агент едновременно от няколко части на системата. е)
Проверете дали бутилката е поставена върху везната, преди да започнете да извличате хладилния
агент. ж) Включете машината за извличане и я използвайте съгласно инструкциите на нейния
производител. з) Не препълвайте бутилките. и) Не превишавайте максималното работно налягане на
бутилката, дори за кратко време. й) След като бутилките се напълнят правилно и процедурата
приключи, вземете мерки оборудването и бутилките незабавно да се изнесат от обекта и всички
спирателни вентили на системата да се затворят. к) Извлеченият хладилен агент не трябва да се
зарежда в друга хладилна система преди да се пречисти и провери.
С. Означаване
Системата трябва да се означи с етикет, който уведомява, че е изведена от експлоатация и в нея няма
хладилен агент. Етикетът трябва да има дата и подпис. Погрижете се по системата да има табелки,
които предупреждават за наличие на леснозапалим хладилен агент в нея.
T. Извличане на хладилния агент
При извличане на хладилния агент от системата с цел обслужване или извеждане от експлоатация,
препоръчваната добра практика изисква всички хладилни агенти да се извлекат по безопасен начин.
При извличане на хладилния агент в бутилки внимавайте да използвате само бутилки от съответния
вид. Погрижете се да разполагате с достатъчен брой бутилки за поемане на цялото количество
хладилен агент от системата. Всички използвани бутилки трябва да са предназначени и означени за
извличания хладилен агент (напр. специални бутилки за извлечен хладилен агент). Бутилките трябва
да имат работоспособни изпускателен клапан и спирателен вентил. Преди започване на извличането
на хладилния агент празните бутилки трябва да се вакуумират и по възможност да се охладят.
Оборудването за извличане на хладилния агент трябва да е в добро работоспособно състояние и
комплектовано с предназначени за него инструкции, а също така да е подходящо за извличане на
леснозапалими хладилни агенти.
Допълнително трябва да разполагате с работоспособна и калибрирана везна. Маркучите трябва да
имат съединители в добро състояние, които не позволяват изтичане на газ при свързване и
разединяване. Преди включване на машината за извличане на хладилния агент проверете дали тя е в
добро работоспособно състояние, обслужена е правилно и евентуалните електрически компоненти са
изолирани за предотвратяване на възпламеняване в случай на изтичане на хладилен газ.
При съмнение се консултирайте с нейния производител. Извлеченият хладилен агент трябва да се
върне на производителя в подходяща бутилка, придружена от документ за транспортиране на
отпадъци. Не смесвайте различни хладилни агенти в машината за извличане и особено в бутилките.
Ако трябва да се отстрани и маслото в компресора(ите), погрижете се да го извлечете почти напълно,
за да не остане в системата леснозапалим хладилен агент, разтворен в маслото. Извличането трябва
да се извърши преди връщане на компресора на доставчика. За ускоряване на процеса корпусът на
компресора може да се подгрява само с електрически нагреватели. След източване на маслото от
системата то трябва да се изнесе по безопасен начин.

48

Идентифициране на компонентите

За да се осигури оптимална производителност на нашите продукти, спецификациите относно
проектирането на уреда може да се променят без предизвестие.

Позициониране на уреда

Колелца (на четири места в долната страна на уреда)

• Колелцата могат да се движат свободно.

• Не насилвайте колелцата, за да предвижвате уреда върху мокет и не предвижвайте уреда

тогава, когато неговият съд съдържа вода (уредът може да се преобърне разливайки водата.)
При включване на обезвлажнител в подземие, то ще бъде малко ефективно или изобщо няма да е
ефективно с оглед изсушаване на зона за складиране / съхранение като шкаф, ако не се позволява
адекватна циркулация на въздуха към и откъм онази зона.

• Не използвайте уреда на открито.

• Този обезвлажнител е предназначен за използване само в закрити помещения, за домашна

употреба. Този обезвлажнител не трябва да се използва за търговски или промишлени цели.

• Поставете обезвлажнителя върху хоризонтална и равна част на пода, която е достатъчно

здрава, за да поддържа уреда дори тогава, когато съдът за събиране на вода е пълен.

3. ПОДГОТОВКА

контролен панел

светлинен индикатор

дръжка

решетка за отвеждане на
въздуха

дренажен съд

предна страна

задна страна

решетка за влизане на въздух
отвор на маркуча за източване

отвор за показване на нивото
на водата

колелца

захранващ кабел и щепсел

Най-малко 40 см

Най-малко 20 см

Най-малко 20 см

Най-малко 20 см

Най-малко 40 см

49

• Оставете място най-малко 20 см от двете страни на уреда, за да осигурите съответстваща

циркулация на въздуха (оставете пространство от най-малко 40 см срещу отвора за извеждане

на въздуха).

• Поставете уреда на място, където температурата не пада под 5°C (41°F). При температури под

5°C (41°F) серпентините могат да се покрият с лед, като това може да намалява

производителността на уреда.

• Не поставяйте уреда в близост до сушилни за дрехи, нагреватели или радиатори.

• Уредът може да се използва за предотвратяване на щети, причинени от влага, в помещения,

където се складират / съхраняват книги или ценни предмети.

• Уредът може да се използва в подземие, за да помага за предотвратяване на щети, причинени

от влага.

• За максимална ефективност обезвлажнителят трябва да се използва в затворени помещения.

• Затворете всички врати, прозорци и отворите към външната част на стаята.

Използване на уреда

• Преди да използвате обезвлажнителя за първи път в режим „Непрекъснато обезвлажняване”,

уверете се, че връзката между маркуча и отвора за извеждане е извършена по съответстващ

начин и не позволява изтичане на вода.

• Този уред е проектиран да работи в среда с температури между 5°C/41°F и 32°C/90°F и в

диапазона от 30% RH (относителна влажност) до 80% RH (относителна влажност).

• Ако уредът е изключен и е необходимо неговото бързо повторно включване, изчакайте около

три минути, така че функционирането да може да се възстанови правилно.

• Не захранвайте обезвлажнителя от електрически контакт с повече гнезда, в който са включени

и други електроуреди.

• Изберете подходящо място и уверете се, че електрическият контакт е лесно достъпен.

• Захранвайте уреда от заземен електрически контакт.

• Уверете се, че съдът за събиране на водата е фиксиран правилно. В противен случай уредът

няма да функционира по съответстващ начин.

Забележка: Когато водата от съда за събиране на вода достигне определено ниво, погрижете

се да предотвратите нейното разливане.

Характеристики на контролния панел

Забележка: Изображението с контролния панел служи само за информация. Реалната форма е
референтна. В зависимост от закупения модел, контролният панел може да е малко по-различен.
Възможно е Вашият уред да не е оборудван с някои от индикаторите или бутоните. Реалната форма е
референтна.

4. ИНСТРУКЦИИ ЗА УПОТРЕБА

50

Индикатор Функция Индикатор Функция Индикатор Функция

/

Бутон/светлинен
индикатор таймер

/

Бутон за скорост на
вентилатора

Бутон светлинен
индикатор ниво на
влажност

/

Бутон избор на
режими

Бутон функция
„FRESH”

Индикатор за
напълване на
контейнера с вода

Бутон за захранване

/˅˄

Бутони „Нагоре” и
„Надолу”

UV светлина (не се
предлага за този
модел)

Светлинен индикатор
за заключване

Индикатор функция
„Wireless”

Индикатор функция
„FRESH”

Бутон за захранване

Натиснете този бутон, за да включите или изключите обезвлажнителя.

Бутон избор на режими

• Натиснете върху този бутон, за да изберете желания режим на работа: режим на задаване на

нивото на обезвлажняване, режим на сушене, режим на интелигентно обезвлажняване, режим

на непрекъснато обезвлажняване и режим на работа като вентилатор (за някои модели).

• В режим на задаване на нивото на обезвлажняване светва светлинния индикатор „Set”.

Забележка: Нивото на обезвлажняване не може да се регулира в режим на непрекъснато
обезвлажняване, режим на сушене и режим на интелигентно обезвлажняване.
В режим на работа като вентилатор функцията за обезвлажняване е неактивна.
Инсталирайте HEPA филтъра (високоефективен филтър за частиците във въздуха). Уредът не може да
регулира режима на работа, а HEPA индикаторът ще светне.

Бутонът за функция таймер

• Натиснете този бутон заедно с бутони „+” и „-”, за да активирате функция автоматично

включване или функция автоматично изключване. Когато уредът е включен, натиснете върху

този бутон, за да активирате функция автоматично изключване. Когато уредът е изключен,

натиснете върху този бутон, за да активирате функция автоматично включване.

• Натиснете кратко или дълго бутона „+” или бутона „-”, за да промените интервала от време до

автоматичното включване, на стъпки по 0,5 часа (до времетраене от 10 часа), след това на

стъпки по 1 час (до времетраене от 24 часа).

• Уредът ще започне обратно броене до включването.

• Избраното времетраене ще бъде записано за 5 секунди, след което системата ще се върне към

изписването на предходната настройка на влажност.

• Ако изключите или включите уреда в този интервал или ако промените настройката на таймера

при 0.0, функцията автоматично включване/изключване ще бъде дезактивирана.

• Също така функцията автоматично включване/изключване ще бъде дезактивирана, когато

върху екрана се появи код P2.

Бутони „Нагоре” (+) и „Надолу” (-)

• За настройка на нивото на влажност

Нивото на влажност може да бъде настроено при стойности между 35% ОВ (относителна

влажност) и 85% ОВ (относителна влажност), на стъпки от 5%. За по-сух въздух натиснете бутона

„-” и задайте по-ниска процентна стойност (%). За по-влажен въздух натиснете бутона „+” и

задайте по-висока процентна стойност (%).

• За настройка на таймера

Използвайте бутони „+” и „-” с цел настройка на интервала до автоматичното включване или

на този до автоматичното изключване, от 0 до 24 часа.

51

Бутонът за вентилатор

• С помощта на този бутон може да контролирате скоростта на вентилатора. Натиснете върху

този бутон, за да изберете оборотите на вентилатора: ниски, средни или високи. Индикаторите

светват в зависимост от оборотите на вентилатора.

• Натиснете и задръжте натиснат за 3 секунди бутона за вентилатор, за да изчистите

напомнянето за филтъра, когато мига неговият светлинен индикатор (за някои модели).
Забележка: След 250 часа работа ще се активира функцията за напомняне за почистване на филтъра.

Бутонът за функция безжично свързване

• Натиснете и задръжте натиснат бутона за захранване по време на 3 секунди, за да активирате

режима на безжично свързване. Върху светодиодния дисплей се изписва „AP”, за да покаже,

че може да настройвате безжичната връзка.

• Ако е установена връзката в рамките на 8 минути, устройството ще дезактивира автоматично

режима на безжична връзка, индикаторът за безжичната връзка ще светне и уредът ще

активира предишната функция. Ако не е установена връзката в рамките на 8 минути,

устройството ще дезактивира автоматично режима на безжична връзка.
Забележка: Когато уредът се свързва с Интернет, светлинният индикатор мига в бяло.

Бутонът за функция „FRESH”

Натиснете върху бутона „FRESH”, за да активирате функцията „FRESH”, след което ще светне
индикаторът за функцията. Светлинният индикатор „FRESH” и светлинният индикатор UV ще светват
едновременно при някои модели. При други модели ще светва само светлинният индикатор UV.
Йонизаторът и UV функцията помагат за пречистване на въздуха в стаята. Натиснете отново върху
бутона „FRESH”, за да дезактивирате функцията „FRESH”, след което светлинният индикатор за
функцията ще изгасне.

Функция за заключване

• Натиснете и задръжте натиснати бутоните Нагоре (+) и Надолу (-) за 3 секунди, за да активирате

функцията за заключване. Ще се включи светлинният индикатор, съответстващ за функцията за

заключване. Всички текущи настройки са заключени и контролният панел ще може да се

използва само за дезактивиране на функцията за заключване.

• Натиснете и задръжте натиснати тези два бутона отново, за да дезактивирате функцията за

заключване.

Бутонът на светлинния индикатор за нивото на влажност

• Натиснете върху бутона , за да светнете или изгасите индикатора.

• Когато нивото на влажност надвиши 65%, светлинният индикатор светва в червено.

• Когато нивото на влажност е между 45% и 65%, светлинният индикатор светва в зелено.

• Когато нивото на влажност е под 45%, светлинният индикатор светва в жълто.

Забележка: Когато е включен светлинният индикатор за напълване на контейнера за събиране на вода
или индикаторът за почистване на филтъра, светлинният индикатор за нивото на влажност ще светва
в оранжево и ще изгасва за 1 секунда на всеки 4 секунди.

Цифров екран

Върху екрана се показва зададеното ниво (%) на влажност, между 35% и 85%, времето до автоматично
включване/изключване (0 ~ 24) и действителното ниво на влажност в стаята (с точност от ±5%), в
рамките на обхвата между 30% ОВ (относителна влажност) и 90% ОВ (относителна влажност).

52

Кодове за грешка:
EH60 - Грешка на сензора за влажност. Изключете уреда от източника за захранване с електроенергия,

след това включете го отново. Ако грешката продължава да се появява, свържете се със сервизния
център.
EH61 – Грешка на сензора за температура на изпарителя. Изключете уреда от източника на захранване,
след това го включете отново. Ако грешката продължава да се появява, свържете се със сервизния
център.
EH02 – Грешка при откриване на ниска температура. Ако грешката продължава да се появява, свържете
се със сервизния център.
EH03 – Грешка в скоростта на вентилатора. Ако грешката продължава да се появява, свържете се със
сервизния център.
EH0b – Комуникационна грешка между вътрешната печатна платка (PCB) и платката на дисплея. Ако
грешката продължава да се появява, свържете се със сервизния център.
Код за защита:
P2 - Контейнерът за събиране на водата е запълнен или не е поставен в правилната позиция.
Изпразнете контейнера и позиционирайте го правилно. При някои модели светва индикаторът за
напълване на събирателния контейнер.

Забележка: При поява на някоя от горните неизправности, уверете се, че функционирането не е
възпрепятствано от определени причини и отстранете причините.
Рестартирайте уреда. Ако неизправността продължава да съществува, изключете уреда и извадете
щепсела от източника на захранване.
Изисквайте техническа помощ.

Други характеристики

Индикатор за нивото на пълнене на съда за събиране на водата

Този индикатор светва тогава, когато съдът за събиране на водата е пълен, когато е изваден или когато
не е монтиран в правилната позиция.

Автоматично размразяване

Ако се натрупа лед върху серпентината на изпарителя, компресорът ще се изключи автоматично, а
вентилаторът ще продължава да функционира, докато ледът се елиминира.

Автоматично изключване

• Обезвлажнителят се изключва, когато контейнерът за събиране на водата е запълнен, когато е

изваден или когато не е поставен в правилната позиция.

• При определени модели моторът на вентилатора ще продължава да функционира за 30

секунди.

Индикатор функция „FRESH”

При някои модели йонизаторът се включва и помага за пречистване на въздуха в стаята.

Защита чрез забавяне на включването с 3 минути

Ако уредът се изключи, той ще може да се включи отново само след 3 минути. Това е защитна функция.
Функционирането ще започне отново автоматично след 3 минути.

Автоматично повторно включване

Ако уредът се изключи внезапно поради прекъсване на захранването с електроенергия, той ще включи
автоматично предходно настроената функция при възстановяване на захранването с електроенергия.

Функция за непрекъснато обезвлажняване

При активиране на функцията за непрекъснато обезвлажняване обезвлажнителят ще работи
непрекъснато, без да е възможно да се избере нивото на влажност. Натиснете върху бутона за избор
на режим на работа, за да дезактивирате функцията за непрекъснато обезвлажняване.

53

Режим на интелигентно обезвлажняване

В режим на интелигентно обезвлажняване уредът контролира автоматично влажността в стаята в
удобен интервал между 45% и 55%, според температурата в стаята. Функцията за настройка на
влажността ще бъде дезактивирана.

Режим на задаване на нивото на обезвлажняване

В режим на задаване на нивото на обезвлажняване уредът може да се регулира в диапазона от 35%
до 85%, като стойността на влажността може да се регулира (увеличава или намалява) на стъпки от 5%.
Натиснете върху бутона за избор на режим на работа, за да дезактивирате режима на задаване на
нивото на обезвлажняване.

Режим на изсушаване

Уредът ще има максимална производителност тогава, когато е настроен в режим на изсушаване.
Скоростта на вентилатора не може да се регулира.
Забележка:

1. Режимът на изсушаване (в зависимост от модела) трябва да се използва в затворени помещения; не
отваряйте вратата или прозореца.

2. За да получите възможно най-ефективното обезвлажняване, изстискайте (центрофугирайте) първо
мокрите дрехи.

3. Уверете се, че въздушният поток е насочен към мокрите дрехи.

4. Обезвлажняването няма максимална ефективност при дебели и тежки дрехи.

Индикаторът за филтър/HEPA

Функцията за проверка на филтъра служи за напомняне за смяна на въздушния филтър с цел по­ефективна работа. Светлинният индикатор за филтъра (HEPA индикаторът) ще мига след 250 часа
работа на уреда. За да се нулира след почистване на филтъра, натиснете и задръжте натиснат бутона
„Вентилатор” за 3 секунди и светлинният индикатор ще изгасне.

HEPA филтъра

• Инсталирайте HEPA филтъра (високоефективен филтър за частиците във въздуха). Уредът ще

работи само в режим „Вентилатор” и HEPA индикаторът ще светне.

Мокри дрехи

30-50 см

Въздушен поток

30-50 см

Оставете разстояние 30-50 см
спрямо мокрите дрехи в
горната страна и в дясната
страна на уреда

54

• Уверете се, че сте монтирали HEPA филтъра, както е показано в изображенията по-долу.

Отстраняване на събраната вода

Съществуват два начина за отстраняване на събраната вода.

A. Използвайте контейнера

• Когато е запълнен контейнерът за събиране на вода, уредът се изключва автоматично и

светлинният индикатор за напълване на контейнера започва да мига.

• Дръпнете леко съда. Хванете здраво за страничните дръжки, след това дръпнете внимателно

задържайки съда прав, за да предотвратите разливането на водата. Не поставяйте съда върху

пода, защото неговото дъно не е равномерно гладък. В противен случай съдът ще се преобърне

и водата ще се разлее.

• Излейте водата през отвора за извеждане на водата и поставете контейнера обратно на място.

Съдът трябва да се позиционира правилно, така че уредът да може да функционира. Уредът

ще се включи отново, когато съдът е поставен отново в правилната позиция.
Забележка:

• Тогава, когато изваждате съда, не докосвайте компонентите от вътрешността на уреда.

Неспазването на това указание може да доведе до повреждане на уреда.

• Уверете се, че съдът е влязъл изцяло в уреда. Ако съдът се застопори в някое препятствие или

не е добре фиксиран, възможно е уредът да не функционира.

• Ако установите наличие на вода в уреда след изваждане на съда, избършете уреда.

Филтър
HEPA филтър

Фиг. 1. Извадете филтъра.

Фиг. 2. Вкарайте в уреда долната
страна на HEPA филтъра.

Фиг. 3. Фиксирайте горната страна, както е
показано.

Фиг. 4. Монтирайте филтъра.

55

1. Дръпнете леко за контейнера.

2. Хванете за двете странични дръжки на контейнера и дръпнете го извън уреда.

3. Излейте водата от контейнера (контейнерът на закупения от Вас уред може да е малко по-различен).

Б. Непрекъснато източване

Водата може да бъде изведена автоматично в изпускателен канал чрез монтиране на маркуч Ø 16,5 x
13,5 мм (не е включен).

• Извадете предварително изрязания пластмасов капак от горната страна на контейнера.

Отвор за отвеждане на водата

Извадете

предварително

изрязания капак

Отстранете неравностите от

срязаната част на панела

56

• Свържете маркуча към отвора за отвеждане на водата, който се намира в задната част на уреда.

• Уверете се, че връзката между маркуча и отвора за отвеждане е правилно осъществена и не

позволява изтичане на водата.

• След това отведете маркуча към изпускателния канал или към подходяща дренажна

инсталация. Дренажната инсталация трябва да бъде разположена по-долу спрямо отвора за

отвеждане на уреда. Уверете се, че маркучът има правилен наклон, който да позволява

безпроблемно източване на водата. Уверете се, че маркучът за отвеждане не е огънат.

• Уверете се, че маркучът се намира под нивото на дренажния отвор.

Забележка:

• Когато не се използва функция непрекъснато източване, извадете маркуча за източване от

отвора за отвеждане на водата.

• Използвайте клещи с човка, ако пластмасовият капак не може да се отстрани с ръка.

• Неравностите могат да наранят ръцете Ви, докато свързвате маркуча за източване. С помощта

на райбер или на инструмент за премахване на ръбове отстранете неравностите от срязаната

част на панела.

Изключвайте обезвлажнителя и изваждайте щепсела от контакта преди извършване на операции за
почистване.

Почистване на решетката и корпуса

• Използвайте вода и слаб препарат за миене. Не използвайте избелващ препарат (белина) или

абразивни вещества.

5. ПОЧИСТВАНЕ И ПОДДРЪЖКА

Вкарайте маркуча в
отвора за отвеждане.

Не възпрепятствайте източването на водата
чрез вдигане на маркуча.

Не възпрепятствайте източването на водата чрез
огъване на маркуча.

57

• Не пръскайте уреда с вода. Неспазването на това указание може да доведе до токов удар,

повреждане на изолацията или образуване на ръжда върху уреда.

• Решетките за влизане и извеждане на въздуха се замърсяват лесно, като е необходимо

използване на четка или прахосмукачка, за да бъдат почистени.

Почистване на съда

Почиствайте съда един път на няколко седмици, за да се предотврати образуването на мухъл и
натрупването на бактерии. Напълнете частично съда с чиста вода и добавете малко слаб препарат за
миене. Почистете съда, изпразнете го, след това изплакнете го.
Забележка: Не използвайте съдомиялна машина, за да почистите съда. След почистване съдът трябва
да се позиционира правилно, така че обезвлажнителят да може да функционира.

Почистване на въздушния филтър

Въздушният филтър зад предната решетка трябва да се проверява и почиства най-малко един път на
две седмици (или по-често, ако е необходимо).

Забележка: не изплаквайте и не измивайте филтъра в съдомиялна машина.

За изваждане на филтъра:

• Хванете ухото на филтъра и го издърпайте навън, след това нагоре.

• Почиствайте филтъра с топла вода и сапун. Изплакнете филтъра и оставете го да изсъхне преди

да го монтирате обратно на място. Не измивайте филтъра в съдомиялна машина.

Повторно монтиране на филтъра:

• Поставете въздушния филтър в уреда отдолу нагоре.

Внимание!

Не използвайте обезвлажнителя без филтър, тъй като мръсотията и власинките ще го запушат и ще
намалят неговата производителност.

Забележка: Корпусът на уреда и предната му част могат да се почистват с кърпа, навлажнена във вода
или в разтвор от топла вода и препарат за миене на съдове. Изплакнете добре и избършете със суха
кърпа. Не използвайте силни почистващи препарати, восък или лакове върху предната част на уреда.
Изстисквайте кърпата добре, преди да избърсвате областта на контролните бутони. Излишната вода в
областта на контролните бутони може да доведе до повреждане на уреда.

58

В случай че уредът не се използва за дълъг период:

• След изключване на уреда изчакайте един ден преди да изпразните контейнера за събиране

на водата.

• Почистете основното тяло, контейнера за събиране на водата и въздушния филтър.

• Покрийте уреда с найлонова торба.

• Съхранявайте уреда в изправено положение на сухо и добре проветриво място.

Преди да се свържете със сервизния център, прочетете информацията по-долу.

Проблем Причини и решения

Уредът не стартира

·

Уверете се, че щепселът на обезвлажнителя е добре свързан към електрическия
контакт.

·

Проверете предпазителя/таблото с предпазителите от жилището.

·

Обезвлажнителят е стигнал до предопределено ниво или съдът е пълен.

·

Съдът за събиране на водата не е позициониран правилно.

Обезвлажнителят не
отстранява влагата от
въздуха по съответстващ
начин.

·

Оставете уреда да функционира по-дълго време, за да може да отстрани влагата.

·

Уверете се, че няма пердета, драперии или мебели, които блокират предната или
задната страна на обезвлажнителя.

·

Възможно е да не сте настроили достатъчно ниско ниво за контрол на влажността.

·

Уверете се, че всички врати, прозорци и други отвори са добре затворени.

·

Температурата на стаята е твърде ниска, под 5 °C (41 °F).

·

Нагревател или друг източник генерира водни пари в стаята.

Продуктът образува силен
шум тогава, когато е
включен

·

Въздушният филтър е запушен.

·

Уредът е наклонен, вместо да е прав.

·

Повърхността на пода не е равномерно гладка.

Образува се лед върху
серпентината

· Това е нормално. Обезвлажнителят е оборудван с функция за автоматично
размразяване.

Тече вода върху пода

· Маркучът или неговата връзка е разхлабен(а).

Появяват се върху екрана
съобщенията EH60, EH61,
EH02, EH03, EH0b или P2.

Това са кодове за грешка и кодове за защита. Вижте раздел "ХАРАКТЕРИСТИКИ НА

КОНТРОЛНИЯ ПАНЕЛ".

6. ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ

59

Изхвърляне на отпадъците по начин, отговорен за околната среда

Можете да помогнете за опазването на околната среда!

Моля спазвайте местните разпоредби: Предайте нефункциониращото електрическо

оборудване на център за събиране на отпадъци от електрическо оборудване.

FRAM е регистрирана марка на компанията Network One Distribution SRL. Останалите търговски

марки и наименованията на продуктите са търговски марки или регистрирани търговски марки

на съответните им притежатели.

Нито една част от спецификациите не може да бъде възпроизвеждана под каквато и да е форма

или средство, или използвана за получаване на производни като преводи, трансформации или

адаптации, без предварителното съгласие на компанията NETWORK ONE DISTRIBUTION.

Copyright © 2013 Network One Distribution. Всички права запазени.
http://www.nod.ro, www.framelectrocasnice.ro, www.framappliances.com

Този продукт е проектиран и произведен в съответствие със стандартите и нормите на

Европейската общност.

сител: Network One Distribution

ул. Марчел Янку № 3-5, Букурещ, Румъния

Tel: [phone], www.nod.ro

60

FDU-M12

Páramentesítő

Páramentesítő teljesítmény: 12 L

Szín: fehér

61

Kérjük, figyelmesen olvassa el az utasításokat, és őrizze meg a kézikönyvet későbbi tanulmányozás

céljából.
A kézikönyv célja a készülék beszerelésével, használatával és karbantartásával kapcsolatos minden szükséges
tudnivalót rendelkezésére bocsátani. A készülék helyes és biztonságos használata érdekében, kérjük, hogy
beszerelés és használat előtt olvassa el figyelmesen a használati kézikönyvet.

A felhasználó vagy mások halálának vagy sérülésének, illetve a vagyoni károk megelőzése érdekében az
alábbi utasításokat be kell tartani. A használati utasítások figyelmen kívül hagyása miatt bekövetkező

helytelen használat halált, sérülést vagy kárt okozhat.

Figyelmeztetés: Ez a szimbólum sérülés vagy halál veszélyére utal.

Figyelmeztetés: Ez a szimbólum a vagyoni kár vagy súlyos következmények kockázatát jelzi.

Figyelmeztetés

• Ne lépje át a hálózathoz csatlakozó villamos aljzat vagy a tápkábel elektromos terhelhetőségének

határait.

• Ne kapcsolja ki vagy be a készüléket az áramforrás ki vagy bekapcsolása által.

• Ne használjon sérült vagy nem szabványos tápkábelt.

• Ne módosítsa a tápkábel hosszúságát, illetve ne terhelje további villamos készülékek

csatlakoztatásával a készülék által használt hálózati aljzatot.

• Ne nedves kézzel csatlakoztassa/húzza ki a tápkábelt hálózatból.

• Ne szerelje a készüléket gyúlékony gázoknak kitett helyiségbe.

• Ne helyezze a készüléket hőforrások közelébe.

• Azonnal kapcsolja le a készüléket az áramforrásról, amennyiben az furcsa zajokat, füstöt vagy

szagokat bocsát ki.

• Ne próbálja meg szétszerelni vagy átalakítani a készüléket.

• Tisztítás előtt kapcsolja ki a készüléket és húzza ki a dugaszt az aljzatból.

• Ne használja a készüléket gyúlékony gáz vagy robbanásveszélyes anyagok (gázolaj, benzin, hígító,

stb.) közelében.

• Ne igya meg és ne használja fel semmilyen célra a készülékből kicsepegő vizet.

• Működés közben ne próbálja meg eltávolítani a készülék víztartályát.

• Ne használja a készüléket kis helyiségekben.

• Ne helyezze a készüléket olyan helyekre, ahol vízzel kerülhet érintkezésbe.

• A készüléket vízszintes, szilárd padlón helyezze el.

• A levegő bemeneti vagy kimeneti nyílásait ne takarja le ruhákkal vagy törölközőkkel.

• Fokozott figyelem szükséges azokban a helyiségekben, amelyekben az alábbi csoportokhoz tartozó

személyek tartózkodhatnak: csecsemők, gyermekek, idősek, valamint légúti nehézségekkel

küszködők.

• Ne használja a készüléket olyan helyiségekben, ahol vegyszerekkel dolgoznak.

• Ne dugja az ujjait vagy más tárgyakat a rácsok közé vagy a nyílásokba. Különösen a gyermekeket

figyelmeztesse ezekre a veszélyekre.

• Ne helyezzen nehéz tárgyakat a tápkábelre és vigyázzon, hogy a kábel ne nyomódjon össze.

• Ne másszon fel, illetve ne üljön rá a készülékre.

• Mindig jól rögzítse a szűrőket. Kéthetente takarítsa ki őket.

Köszönjük, hogy ezt a Fram terméket választotta!

1. BEVEZETÉS

2. ÓVINTÉZKEDÉSEK

62

• Amennyiben a készülék belsejébe víz került, azonnal kapcsolja ki, áramtalanítsa, majd forduljon

szakképzett szerelőhöz.

• Ne helyezzen virágvázát vagy más víztároló edényt a készülékre.

• Ne használjon hosszabbítókat.

Figyelem!

• A készüléket 8 év fölötti gyerekek és korlátozott fizikai, érzékszervi vagy mentális képességekkel

rendelkező, illetve a megfelelő tapasztalattal és jártassággal nem rendelkező személyek csak

felügyelet mellett használhatják, vagy ha felkészítették őket a készülék biztonságos használatára,

illetve ha tisztában vannak a helytelen használat veszélyeivel. A gyermekeknek tilos játszani a

készülékkel. A készülék tisztítását és karbantartását ne végezzék felügyelet nélkül hagyott gyermekek

(az Európai Unió államaiban alkalmazandó előírás).

• A készülék nem használható csökkent értelmi, érzékszervi, vagy fizikai képességű személyek által

(gyermekeket is beleértve), vagy olyanok által, akik nem rendelkeznek a kellő mennyiségű tudással

és tapasztalattal, csak felügyelet mellett, vagy ha a felügyeletért és a biztonságukért felelős személy

megtanította őket a helyes használatra. A gyerekekre figyelni kell, nem kell engedni, hogy a

készülékkel játszanak (az Európai Unió államain kívüli más országokban alkalmazandó előírás).

• A veszélyek elkerülése érdekében, ha a tápkábel megsérült, azt a gyártónak, a szervizközpontnak

vagy hasonlóan képzett személynek kell kicserélnie.

• Tisztítás és egyéb karbantartási műveletek elvégzése előtt a készüléket húzza ki az elektromos

hálózatból.

• Ne szerelje a készüléket gyúlékony gázoknak kitett helyiségbe. Ha a készülék közelében gyúlékony

gázok halmozódnak fel, azok tűzesetet okozhatnak.

• Amennyiben használat közben a készülék felborul, kapcsolja ki és azonnal húzza ki a dugaszt a

tápforrásból. Időnként ellenőrizze vizuálisan a készüléket annak érdekében, hogy meggyőződjön

arról, hogy nem hibásodtak meg. Ha felmerül a készülék sérülésének gyanúja, lépjen kapcsolatba egy

szakemberrel vagy az ügyfélszolgálattal.

• Vihar esetén szakítsa meg az elektromos energia ellátást, hogy megelőzze a készülék villámcsapások

miatti meghibásodását.

• A tápkábelt ne vezesse át szőnyegek alatt, és ne fedje be padlószőnyeggel, gerendákkal vagy egyéb

hasonló anyagokkal. Ne helyezz a kábelt bútorok vagy készülékek alá. A kábel ne essen az útjába,

hogy ne akadjon meg benne.

• Ne használja a készüléket amennyiben annak dugasza vagy tápkábele sérülésekre utaló nyomokat

mutat. Vonja ki használatból a készüléket vagy a készülék ellenőrzése és a hibaelhárítás érdekében

forduljon hivatalos javítóközponthoz.

• Az áramütés veszélyének elkerülése érdekében ne használja ezt a készüléket elektronikus

szabályozó-berendezésekkel.

• A készüléket az elektromos berendezésekre vonatkozó előírásoknak megfelelően kell felszerelni.

• A készülék javítása és karbantartása érdekében lépjen érintkezésbe egy szakszerviz képviselőjével.

• Használaton kívül kapcsolja ki a készüléket.

• A gyártó adattáblája a készülék hátsó falán található, rajta a készülék elektromos, illetve egyéb

műszaki adatai találhatók meg.

• Bizonyosodjon meg arról, hogy a készülék megfelelően van földelve. A megfelelő földelés

elengedhetetlenül fontos az áramütés és a tűzveszély kockázatának minimalizálásához. A csatlakozó

kábel háromvillás, földelt dugasszal van felszerelve, az áramütés elleni védelem érdekében.

• Amennyiben a használni óhajtott hálózati aljzat földelése nem megfelelő vagy nem rendelkezik

késleltető biztosítékkal vagy megszakító kapcsolóval (az elektromos adatokat lásd a műszaki

tájékoztató táblán), forduljon szakképzett villanyszerelőhöz, aki ezt felszereli.

• Ne használja a páramentesítő készüléket nedves helyiségben, mint a fürdő vagy a mosoda.

• A készülék integrált áramköri lapja túláramvédelmi biztosítékkal van ellátva. A biztosíték jellemzői az

áramköri lapra vannak nyomtatva: T3,15A/250 V (vagy 350 V) stb.

63

A fluoros gázokra vonatkozó információk (nem érvényes az R290 hűtőközeggel működő készülékek

esetében)

1. Az üvegházhatású fluoros gázokat légmentesen zárt berendezésekben tárolják. Az üvegházhatású fluoros
gázok tonnában mért CO2 mennyiségére és egyenértékére, típusára vonatkozó speciális információk
érdekében (egyes modellek esetében) kérjük, tanulmányozza a készüléken található címkén feltüntetett
információkat.

2. A készülék üzembe helyezését, zavarmentesítését, karbantartását és javítását hivatalos szakembernek kell
elvégeznie.

3. A termék leszerelését és újrahasznosítását hivatalos szakembernek kell elvégeznie.

Figyelmeztetések az R32/R290 hűtőközeg használatára vonatkozóan

• Ne használjon a gyártó által ajánlott eszközöktől eltérő eszközöket a kiolvasztási művelet

felgyorsításához vagy a rendszer kitisztításához.

• A berendezést állandó nyílt láng (például: nyílt lángok, működő gáztűzhely vagy elektromos melegítő)

nélküli helységben tárolja.

• Ne lyukassza ki, és ne égesse meg.

• Legyen tekintettel arra, hogy a hűtőközeg szagtalan is lehet.

• A készüléket olyan munkaterületű helyiségben kell beszerelni, használni és tárolni, mely megfelel az

adagolt hűtőközeg mennyiségnek. A gázok típusára és mennyiségére vonatkozó tudnivalókért kérjük,

tanulmányozza a készüléken lévő címkét.

• A berendezést 10 m2 -nél nagyobb munkaterületű helyiségben kell beszerelni, használni és tárolni.

• Szükséges a gázokra vonatkozó nemzeti előírások tiszteletben tartása. Ne takarja le a készülék

szellőző nyílásait.

• A készüléket úgy tároltja, hogy megelőzze a mechanikai meghibásodásokat.

• A berendezést jól szellőzött helységben kell tárolni, ahol a helyiség mérete megfelel a működéshez

előírt területnek.

• A hűtőközeggel vagy a hűtőkörrel dolgozó bármely személynek rendelkeznie kell a tárgykörben

illetékes tanúsítási hatóság által jóváhagyott bizonyítvánnyal, mely az adott területen elismert

értékelési kritériumoknak megfelelően a hűtőközegek biztonságos körülmények közt történő

kezelését engedélyező illetékességgel rendelkezik.

• A javításokat kizárólag a gyártó javaslatainak megfelelően kell végezni. Azokat a karbantartási és

hibaelhárítási műveleteket, melyekhez szakember segítsége szükséges a gyúlékony hűtőközeg

használatára szakosodott szakember felügyelete alatt kell elvégezni.

• A berendezést tárolja folytonos nyílt lángoktól (például: egy gázzal működő készülék) és

tűzforrásoktól mentes (például: elektromos melegítő) helyiségben.

Figyelem: Tűz / gyúlékony

anyagok veszélye!

64

A készüléken található szimbólumok magyarázata (csak az R32/R290 hűtőközegre vonatkozóan):

FIGYELMEZTETÉ

S!

Ez a szimbólum azt jelzi, hogy a berendezés gyúlékony

hűtőközeggel működik. Ha a kifolyt hűtőközeg szikraforrásnak
van kitéve, tűzveszély keletkezik.

FIGYELEM!

Ez a szimbólum azt jelenti, hogy a használati kézikönyvet
figyelmesen el kell olvasni.

FIGYELEM!

Ez a szimbólum azt jelöli, hogy a berendezést szakember
kezelheti a beszerelési kézikönyv előírásainak tiszteletben
tartásával.

FIGYELEM!

Ez a szimbólum azt jelöli, hogy további tudnivalók állnak
rendelkezésre a használati vagy a beszerelési kézikönyvben.

1. Az éghető hűtőközeget tartalmazó berendezések szállítása
Lásd a szállítási előírásokat.

2. A berendezés jelekkel való megjelölése

Ellenőrizze a helyi előírásokat.

3. Az éghető hűtőközeggel működő berendezések ártalmatlanítása

Konzultálja az országos szabályozásokat.

4. A berendezések/készülékek tárolása.
A berendezések tárolását a gyártó előírásainak megfelelően kell végezni

5. A becsomagolt (nem ertekesitett) berendezes tarolasa.

A tarolasi vedőcsomagolast ugy kell felhelyezni, hogy az abban talalhato berendezes mechanikai serulese ne
okozhassa a feltoltott hűtőkozeg szivargasat. Az egy helyisegben tarolhato berendezesek maximalis szamat

a helyi szabalyozas hatarozza meg.

6. A szervizelessel kapcsolatos informacio

A. A terület ellenőrzése
Mielőtt elkezdene dolgozni az éghető hűtőközeget tartalmazó rendszeren, biztonsági ellenőrzéseket kell
végeznie a gyulladás kockázatának minimalizálása érdekében. A hűtőrendszer javításakor a rendszeren
végzett munka megkezdése előtt el kell végezni az alábbi óvintézkedéseket.

B. A munkavégzés folyamata

A munkát ellenőrzött körülmények között kell végezni annak érdekében, hogy a munkavégzés során a lehető
legkevesebb éghető gáz vagy gőz legyen jelen.

C. Általános munkaterület

A karbantartást végző személyeket és a területen dolgozó más személyeket tájékoztatni kell az elvégezni
kívánt munka jellegéről. A munkát nem szabad túlságosan szűk térben végezni. A munkavégzés körüli
területet le kell választani. Az éghető anyagok ellenőrzésével gondoskodjon arról, hogy a területen belüli

körülmények biztonságosak legyenek.

D. Hűtőközeg jelenlétének ellenőrzése
A területet a munkavégzés megkezdése előtt és közben megfelelő hűtőközegérzékelővel ellenőrizni kell
annak érdekében, hogy a munkát végzőnek tudomása legyen a potenciálisan gyúlékony környezetről.
Győződjön meg arról, hogy a használt szivárgásérzékelő berendezés megfelelő éghető hűtőközeghez való
használatra, vagyis hogy megfelelő tömítés miatt vagy eredendően szikramentes.
E. Tűzoltó készülék jelenléte
Ha a hűtőberendezésen vagy bármely alkatrészén nagy hővel járó munkát kell végezni, kéznél kell lennie
megfelelő tűzoltó készüléknek. A töltési terület mellett álljon száraz poros vagy CO2-os tűzoltó készülék.

F. Gyújtóforrás hiánya

Ha a munkát olyan hűtőrendszeren kell végezni, amelyben jelenleg éghető hűtőközeget tartalmazó
csővezeték is található, illetve korábban található volt, a munkát végző személy nem használhat gyújtóforrást

olyan módon, hogy az esetleg tüzet vagy robbanást eredményezzen. Minden lehetséges gyújtóforrást

(például égő cigaretta) megfelelően távol kell tartani az üzembe helyezés, a javítás, az eltávolítás vagy az
ártalmatlanítás helyétől, ha annak során éghető hűtőközeg juthat a környező térbe. A munkavégzés

65

megkezdése előtt a berendezés körüli területet fel kell mérni, hogy ne álljon fenn égésveszély vagy gyulladás
kockázata. Ki kell helyezni a „Tilos a dohányzás” táblát.
G. Szellőztetett terület
Mielőtt behatol a rendszerbe, vagy bármilyen, magas hőmérséklettel járó munkát végez, győződjön meg
arról, hogy a terület nyitott vagy megfelelően szellőzik. A szellőztetés mértékét a munkavégzés során is fenn
kell tartani. A szellőztetésnek biztonságosan el kell oszlatnia a kiszabadult hűtőközeget, és a legjobb, ha azt

kijuttatja a légkörbe.
H. A hűtőberendezés ellenőrzése
Elektronikus alkatrészek cseréjekor azoknak meg kell felelniük a célnak és az adott specifikációnak. Minden
esetben követni kell a gyártó karbantartási és szervizelési útmutatásait. Ha kétségei vannak, hívja segítségért

a gyártó műszaki részlegét. Éghető hűtőközeget használó berendezés üzembe helyezésekor az alábbi
ellenőrzéseket kell elvégezni:

A töltés mérete megfelel-e azon helyiség méretének, amelyben a hűtőközeget tartalmazó alkatrészeket
üzembe helyezik.

A szellőztetőberendezes es annak kivezetesei megfelelően műkodnek-e es nincsenek-e eltorlaszolva.
Ha közvetett hűtőkört használ, a másodlagos körben ellenőrizni kell, hogy nincs-e jelen hűtőközeg; A

berendezés jelölése továbbra is látható és olvasható-e; A nem olvasható jelöléseket és jeleket javítani kell.

A hűtőcsövek és azok alkatrészei olyan pozícióban vannak-e telepítve, ahol valószínűleg nincsenek kitéve a
hűtőközeget tartalmazó alkatrészeket korrodáló anyagnak, kivéve azokat az alkatrészeket, amelyek
eredendően korrózióálló anyagból készültek vagy megfelelő korrózióvédelemmel vannak ellátva.
I. Az elektromos eszközök ellenőrzése
Az elektromos berendezések javítása és karbantartása előtt biztonsági ellenőrzéseket kell végezni, és meg
kell vizsgálni az alkatrészeket. Ha a biztonságot érintő hiba tapasztalható, a tápellátást nem szabad
csatlakoztatni a körhöz, amíg a hibát kielégítően el nem hárították. Ha a hiba nem javítható ki azonnal, de az
üzemeltetést folytatni kell, megfelelő ideiglenes megoldást kell használni. Ezt jelenteni kell a berendezés

tulajdonosának minden alkatrész megemlítésével.
A kezdeti biztonsági ellenőrzésnek az alábbiakra kell kiterjednie:
A kondenzátorok le vannak-e merülve: ezt a biztonság szem előtt tartásával, szikrázás lehetőségének

elkerülésével kell ellenőrizni; A rendszer töltésekor, visszanyerésekor és ürítésekor nincs-e szabadon lévő,
áram alatt lévő elektromos alkatrész vagy vezeték; A földkötés folytonos-e.

J. A zárt alkatrészek javítása

1) A zárt alkatrészek javításakor a berendezés zárt tápellátásának leválasztása előtt a szervizelés során le kell

választani a javítani kívánt berendezés minden elektromos csatlakozását, majd a legkritikusabb ponton
ideiglenes szivárgásérzékelést kell végezni a potenciálisan veszélyes helyzetek felismerése érdekében.

2) Az alábbiakra különösen nagy figyelmet kell fordítani az elektromos alkatrészeken való munkavégzéskor.
A ház nincs-e a védelmi szintet érintő módon módosítva. Ide tartozik a kábelek sérülése, a csatlakozások túl

nagy száma, nem az eredeti specifikációnak megfelelő csatlakozók, a tömítések sérülése, a tömszelence
helytelen elhelyezése stb. Győződjön meg arról, hogy a berendezés megfelelően van-e rögzítve. Ellenőrizze,
hogy a tömítések vagy a tömítőanyagok nem roncsolódtak-e olyan mértékben, hogy már nem tudják

megakadályozni a gyúlékony anyagok bejutását. A cserealkatrészeknek meg kell felelniük a gyártó
specifikációjának.

Megjegyzés: A szilikontömítés csökkentheti bizonyos típusú szivárgásérzékelő berendezések hatékonyságát.
Az eredendően biztonságos alkatrészeket nem kell szigetelni a munkavégzés előtt.
K. Az eredendően biztonságos alkatrészek javítása
A körre csak akkor alkalmazzon folyamatos induktív vagy kapacitásterhelést, ha meggyőződött arról, hogy az
nem haladja meg a használt berendezés esetében engedélyezett feszültséget és áramerősséget. Az
eredendően biztonságos alkatrésztípus az egyetlen, amelyen működés közben, éghető környezet
jelenlétében munkát végezhet.A tesztberendezésnek a megfelelő minősítéssel kell rendelkeznie. Csak a
gyártó által ajánlott cserealkatrészeket használja. Az ettől eltérő alkatrészek használata esetén a szivárgás
következtében a hűtőközeg a légkörben meggyulladhat.

L. Kábelezés
Ellenőrizze, hogy a kábelek nem lesznek-e kitéve kopásnak, korróziónak, túl nagy nyomásnak, rázkódásnak,
éles széleknek vagy bármilyen más kedvezőtlen környezeti hatásnak. Az ellenőrzésnek figyelembe kell vennie

az idő múlásának hatásait és például a kompresszorból vagy a ventilátorból eredő folyamatos rázkódást.
M. Az éghető hűtőközegek érzékelése
A hűtőközeg szivárgásának kereséséhez és érzékeléséhez semmilyen körülmények között nem használható
potenciális gyújtóforrás. Nem használható halidlámpa (vagy bármilyen más, nyílt lángot használó érzékelő).

N. A szivárgás érzékelési módjai

66

Az alábbi szivárgásérzékelési módszerek elfogadottnak tekinthetők éghető hűtőközeget tartalmazó

rendszerek esetében: Az éghető hűtőközegek érzékeléséhez elektronikus szivárgásérzékelőt kell használni,
de előfordulhat, hogy annak érzékenysége nem megfelelő vagy újrakalibrálást igényel (az
érzékelőberendezést hűtőközegmentes helyen kell kalibrálni). Győződjön meg arról, hogy az érzékelő nem
potenciális gyújtóforrás, és megfelelő a használt hűtőközeghez. A szivárgásérzékelő berendezést a hűtőközeg
alsó tűzveszélyességi szintje értékének százalékában kell beállítani, kalibrálni kell a használt hűtőközegre, és
meg kell erősíteni a gáz megfelelő százalékos értékét (legfeljebb 25%). A szivárgásérzékelő folyadékok a
legtöbb hűtőközeghez használhatók, de a klórtartalmú tisztítószerek használatát kerülni kell, mert a klór

reakcióba léphet a hűtőközeggel, és korrodálhatja a réz csővezetékeket. Ha szivárgást talál, minden nyílt
lángot el kell távolítani vagy el kell oltani.
Ha olyan hűtőközeg-szivárgást talál, amely forrasztást tesz szükségessé, az összes hűtőközeget el kell
távolítani a rendszerből, vagy lezárószelepekkel el kell szigetelni azt a rendszer szivárgástól távoli helyén.
Ezutan oxigenmentes nitrogennel at kell obliteni a rendszert a forrasztas előtt es kozben is.
O. Eltavolitas es kiurites
Amikor javitas celjabol - vagy barmilyen mas celbol - behatol a hűtőkorbe, a hagyomanyos eljarasokat kell
alkalmaznia. Fontos azonban, hogy a legjobb gyakorlatot kovesse, mert a gyulekonysagra ugyelni kell. Az
alabbi eljarast kell kovetni:
Hűtőközeg eltávolítása; A kör átöblítése inert gázzal; Kiürítés; Ismételt átöblítés inert gázzal; A kör megnyitása
vágással vagy forrasztással.

A feltöltött hűtőközeget a megfelelő visszanyerő hengerekbe kell áttölteni. A rendszert ezutan „at kell
obliteni” oxigenmentes nitrogennel a berendezes biztonsaga erdekeben.
Előfordulhat, hogy az eljárást többször meg kell ismételni. A munkához nem használhat sűrített levegőt vagy

oxigént. Az átöblítéshez a feltöltést addig kell végezni, amíg el nem éri a munkavégzési nyomást, ezután ki
kell engedni a környezetbe, végül le kell engedni vákuumig. Ezt az eljárást addig kell ismételni, amíg már nincs

több hűtőközeg a rendszerben. A végső feltöltéskor a munkavégzéshez a rendszert a légköri nyomás eléréséig
kell szellőztetni. Ez a művelet elengedhetetlen, ha a csővezetékeken forrasztást kell végezni. Győződjön meg

arról, hogy a vákuumpumpa kivezetése nincs gyújtóforrás közelében, és a rendszerben vákuum van
oxigénmentes nitrogénnel és folyamatos szellőzéssel.
P. Feltöltési eljárások
A hagyományos feltöltési eljárások mellett az alábbiaknak is meg kell felelni: Győződjön meg arról, hogy a

feltöltőberendezés használatakor a különböző hűtőközegek nem szennyezik egymást. A tömlőknek vagy
vezetékeknek a lehető legrövidebbnek kell lenniük a bennük lévő hűtőközeg mennyiségének minimalizálása

érdekében.

A hengereket függőlegesen kell tartani.
Mielőtt a rendszert feltölti hűtőközeggel, ellenőrizze, hogy a hűtőrendszer földelve van-e. Amikor a feltöltés

kész, címkézze fel a rendszert (ha még nem tette meg).
Rendkívüli gondossággal járjon el, hogy ne töltse túl a hűtőrendszert. A rendszert az újratöltés előtt
oxigénmentes nitrogénnel nyomástesztnek kell alávetni. A rendszeren a feltöltés befejezése után, de az

üzembe helyezés előtt szivárgási tesztet kell végezni. A helyszín elhagyása előtt ismét ellenőrizni kell a

szivárgást.
Q. Leszerelés

a) A művelet végrehajtásához elengedhetetlenül fontos, hogy a technikus teljesen ismerje a berendezést
annak minden részletével együtt. Javasolt bevált gyakorlat az összes hűtőközeg biztonságos visszanyerése. A
feladat elvégzése előtt olaj- és hűtőközegmintát kell venni arra az esetre, ha a visszanyert hűtőközeg
újrafelhasználása előtt elemzést kellene végezni. A feladat megkezdéséhez elengedhetetlenül fontos

elektromos áram.

Ismerje meg a berendezést és annak működését. b. A rendszert elektromosan szigetelje el. c) A művelet előtt
győződjön meg az alábbiakról: A mechanikai kezelőberendezés rendelkezésre áll a hűtőközeghengerek
kezeléséhez, ha szükséges; Rendelkezésre áll minden személyi védőfelszerelés és azokat megfelelően
használják; A visszanyerési folyamatot egy hozzáértő személy folyamatosan felügyeli; A visszanyerő

berendezés és a hengerek megfelelnek a vonatkozó szabványoknak. d) Ha lehetseges, szivattyuzza le a

hűtőrendszert. e) Ha a vakuum elerese nem lehetseges, alkalmazzon elosztot, hogy a hűtőkozeg a rendszer
tobb reszen is eltavolithato legyen. f) A visszanyeres előtt győződjon meg arrol, hogy a henger a merlegen
talalhato. g) Inditsa el a visszanyerő berendezest, es műkodtesse azt a gyarto utasitasainak megfelelően. h)

A hengereket ne toltse tul. i) Ideiglenesen se haladja meg a henger maximalis munkanyomasat. j) Ha a

hengereket megfelelően feltoltotte, es a folyamat befejeződott, a hengereket es a berendezest azonnal
tavolitsa el a helyszinről, es zarja el a berendezes osszes elszigetelő szelepet. k) A visszanyert hűtőkozeg csak
akkor tolthető fel masik hűtőrendszerbe, ha azt előzőleg megtisztitja es ellenőrzi.

67

R. Címkézés
A berendezésen el kell helyezni egy címkét, amelyen szerepel, hogy azt leszerelték és a hűtőközeget

kiürítették. A címkét dátummal kell ellátni és alá kell írni. Győződjön meg arról, hogy a berendezésen címkék
vannak azzal az információval, hogy a berendezés éghető hűtőközeget tartalmaz.

S. Visszanyerés

Amikor a hűtőközeget szervizelés vagy leszerelés miatt eltávolítja a rendszerből, javasolt bevált gyakorlat,
hogy az összes hűtőközeget biztonságosan távolítsa el. A hűtőközeg hengerekbe való áthelyezésekor ügyeljen
arra, hogy csak a megfelelő hűtőközeg-visszanyerési hengereket használja. Győződjön meg arról, hogy a
rendszer teljes feltöltött hűtőközeg-mennyiségének megfelelő számú henger áll rendelkezésre. Minden
használandó henger ki van jelölve a visszanyert hűtőközeghez, és szerepel rajta a hűtőközeg címkéje (vagyis
speciális hengerek állnak rendelkezésre a hűtőközeg visszanyeréséhez). A hengereket el kell látni
nyomáscsökkentő szeleppel és kapcsolódó lezárószeleppel megfelelő munkavégzési sorrendben. Az üres
visszanyerő hengerek ki vannak ürítve, és ha lehetséges, le vannak hűtve a visszanyerés előtt. A visszanyerő

berendezésnek jó munkavégzési állapotban kell lennie a berendezésre vonatkozó utasítások betartásával
(amelynek kéznél kell lennie), és alkalmasnak kell lennie éghető hűtőközegek visszanyerésére.
Rendelkezésre kell állniuk továbbá kalibrált súlymérlegeknek, és azoknak jó állapotban kell lenniük. A

tömlőknek szivárgásmentes leválasztócsatlakozóval kell rendelkezniük és jó állapotúnak kell lenniük. A
visszanyerőberendezés használata előtt ellenőrizze, hogy annak állapota kielégítő-e, megfelelően karban

volt-e tartva, és hogy minden kapcsolódó elektromos alkatrész el van-e zárva annak érdekében, hogy
hűtőközeg kiszabadulása esetén ne történhessen gyulladás.
Ha kétségei vannak, kérje a gyártó segítségét. A visszanyert hűtőközeget a megfelelő visszanyerő hengerben

vissza kell juttatni a beszállítónak, és ki kell tölteni a megfelelő hulladékszállítási nyomtatványt. A
hűtőközeget ne keverje a visszanyerő egységekben, különösen ne a hengerekben. Ha kompresszort vagy

kompresszorolajat kell eltávolítania, ügyeljen arra, hogy azt elfogadható mértékben ürítse ki, így biztosítva,

hogy a kenőanyagban ne maradhasson éghető hűtőközeg. A kiürítést a kompresszor beszállítónak történő
visszajuttatása előtt kell elvégezni. A folyamat csak a kompresszortest elektromos melegítésével gyorsítható
fel. Amikor egy rendszerből olajat ereszt le, azt biztonságosan végezze.

68

Az alkatrészek azonosítása

Termékeink optimális teljesítményének biztosítása érdekében a készülék tervezési specifikációi előzetes
értesítés nélkül módosíthatók.

A készülék elhelyezése

Görgők (négy pontban rögzítve a készülék aljához)

• A görgők szabadon mozoghatnak.

• Ne erőltesse a görgőket a készüléknek a padlószőnyegen való elmozdítása során, illetve ne mozgassa

a berendezést, amikor annak víztartálya tele van (a készülék felborulhat, a benne összegyűlt víz ki

ömölhet).

Egy, a pincében vagy alagsorban működtetett páramentesítő nagyon kicsi szárítási hatékonysággal képes
működni (vagy egyáltalán nem lesz szárító hatása egy a tároló helyiségben - kamrában), hacsak nem
biztosított a helyiség megfelelő szellőztetése.

• Ne használja a készüléket szabadtéren.

• A páramentesítő kizárólag háztartásban, beltéri használatra lett tervezve. Ebből kifolyólag a készülék

kereskedelmi vagy ipari célokra történő felhasználása nem javasolt.

3. ELŐKÉSZÍTÉS

vezérlőpanel

kijelző

fogantyú

levegő kimeneti rács

vízgyűjtő tartály

elülső rész

hátsó rész

levegő bemeneti rács

vízelvezető tömlő lefolyó nyílása

vízszint mutató ablak

kerekek

tápkábel és dugasz

Legalább 40 cm

Legalább 20 cm

Legalább 20 cm

Legalább 20 cm

Legalább 40 cm

69

• A készüléket olyan szilárd, vízszintes, jó teherbíró képességgel rendelkező padlón helyezze el, amely

elbírja a teli víztartály és a páramentesítő együttes súlyát is.

• Hagyjon legalább 20 cm szabad távolságot a készülék mindenik oldalán, a megfelelő légáramlás

biztosítása érdekében (hagyjon legalább 40 cm helyet a légkivezető nyílás előtt).

• A készüléket olyan helyre tegye, ahol a hőmérséklet soha nem esik 5 °C (41 °F) alá. 5 °C (41 F) alatti

hőmérsékleten a hőcserélő jegesedhet, ami csökkenti a készülék teljesítményét.

• A készüléket ruhaszárítótól, fűtőtesttől, radiátortól vagy egyéb hőforrásoktól távol helyezze el.

• A készülék rendeltetése, hogy megelőzze a nedvesség által okozott károk keletkezését olyan

helyeken, ahol könyvek vagy más értékek tárolása történik.

• A páramentesítő pincében és alagsorban is használható a nedvesség okozta károk megelőzésére.

• A maximális hatékonyság érdekében a készüléket zárt térben működtesse.

• Csukja be az ajtókat, ablakokat és a helyiség egyéb nyílásait.

A készülék használata

• Mielőtt először használná a párátlanítót „Folyamatos párátlanítás” üzemmódban, győződjön meg

arról, hogy a tömlő és a kivezetés közötti csatlakozás megfelelően van-e kialakítva, és nem engedi-e

a víz szivárgását.

• Ezt a készüléket 5°C/41°F és 32°C/90 °F közötti hőmérsékletű környezetben és 30% RH (relatív

páratartalom) és 80% RH (relatív páratartalom) közötti tartományban történő működésre tervezték.

• Ha a készüléket kikapcsolták, de időközben szükségessé válik ismételt bekapcsolása, várjon

körülbelül három percet annak újbóli bekapcsolása előtt, a megfelelő működés biztosítása

érdekében.

• A készülék hálózathoz történő csatlakoztatása során ne használjon olyan elosztót, amelyhez más

elektromos készülékek is csatlakoznak.

• Gondosan válassza meg a megfelelő helyet, és ügyeljen rá, hogy a készülék számára onnan könnyen

elérhető legyen az elektromos aljzat.

• A készüléket csak földelt elektromos aljzatba csatlakoztassa.

• Ellenőrizze, a víztartály stabil helyzetét, ellenkező esetben ugyanis a készülék nem fog megfelelően

működni.

Megjegyzés: ha a tartályban lévő víz mennyisége elért egy bizonyos szintet, ügyeljen rá, hogy az ne

csorogjon ki.

A kezelőtábla tulajdonságai

Megjegyzés: az alábbi vezérlőpanel ábra csak tájékoztató jellegű. A valódi forma a referencia értékű. A
vásárolt modell szerint, a kezelőtábla kissé eltérő lehet. Előfordulhat, hogy az Ön által vásárolt készülék nincs
egyes kijelzőkkel vagy gombokkal ellátva. A valódi forma referencia értékű.

4. HASZNÁLATI UTASÍTÁS

70

Kijelző Funkció Kijelző Funkció Kijelző Funkció

/

Időzítő gomb/jelzőfény

/

Ventilátor sebesség
gomb

Páratartalom fényes
szintjelző gomb

/

Üzemmód kiválasztó
gomb

„FRESH” funkciógomb

A víztartály
telítettségének jelzője

Bekapcsológomb

/˅˄

„Fel” és „Le” gombok

UV fény (ehhez a
modellhez nem
kapható)

Zár jelzőfény

Vezeték nélküli

funkciójelző

„FRESH” funkciójelző

Bekapcsológomb

Nyomja meg a páramentesítő ki- vagy bekapcsolásához.

Üzemmód kiválasztó gomb

• Nyomja meg ezt a gombot a kívánt üzemmód kiválasztásához: párátlanítási szint beállítási mód,

szárítási mód, intelligens párátlanítási mód, folyamatos párátlanítási mód és ventilátor üzemmód

(bizonyos modelleknél).

• A párátlanítási szint beállításának üzemmódjában a „Set” (Beállítás) jelzőfény világít.

Megjegyzés: Folyamatos párátlanítási módban, szárítási módban és intelligens párátlanítási módban a
párátlanítási szint nem állítható.
Ventilátor üzemmódban a párátlanítási funkció nem aktív.
Szerelje be a HEPA-szűrőt (nagy hatékonyságú részecskeszűrő); a gép nem tudja beállítani az üzemmódot, és
a HEPA-kijelző világít.

Az időzítő funkció nyomógomb

• Nyomja meg a „+” és a „-” gombokkal együtt az automatikus indítás és az automatikus kikapcsolás

funkciók kiválasztásához. Bekapcsolt készülék esetén, az automatikus kikapcsolás érdekében nyomja

meg ezt a gombot. Kikapcsolt készülék esetén, az automatikus bekapcsolás érdekében nyomja meg

ezt a gombot.

• Az időzítés intervallumának az automatikus bekapcsolásig történő megváltoztatása érdekében

nyomja meg röviden vagy hosszan a „+” vagy „-” gombokat, az idő először 0,5 órás lépésekben

változik (egészen a 10 órás időtartamig), majd 1 órás lépésekben (egészen a 24 órás időtartamig).

• A készülék vezérlőegysége visszaszámlálja az indításig hátralévő időtartamot.

• A beállított idő 5 másodperc elteltével elmentésre kerül, a kijelzőn pedig ismét a beállított

nedvességtartalom lesz látható.

• A készülék be- vagy kikapcsolása, illetve az időzítés 0.0 értékre történő állítása esetén kikapcsol az

automatikus indítás/leállítás funkció.

• Ugyanakkor, ha a kijelzőn a P2 kód jelenik meg, az automatikus indítás/leállítás funkció is

visszavonásra kerül.

71

„Fel” (+) és „Le” (-) gombok

• A páratartalom szintjének beállításához

A páratartalom 35% RH (relatív páratartalom) és 85% RH (relatív páratartalom) értékek között

állítható be, fokozatonként 5%-os lépésekben. Alacsonyabb páratartalmú levegő előállítása

érdekében nyomja le a „-” gombot, és állítson be egy alacsonyabb százalékos (%) értéket. Magasabb

páratartalmú levegő előállítása érdekében nyomja le a „+” gombot, és állítson be egy magasabb

százalékos (%) értéket.

• Az időzítő beállítása

Az automatikus bekapcsolás illetve az automatikus kikacsolás 0 és 24 óra közti beállításához használja

a „+” és a „-” gombokat.

Gomb a ventilátorhoz

• Ezzel a gombbal beállíthatja a ventilátor sebességét. Nyomja meg a gombot a ventilátorfokozat

kiválasztása érdekében: alacsony, közepes, magas. A fényjelzők a ventilátor fokozatnak megfelelően

gyulladnak ki.

• Tartsa lenyomva a ventilátor gombot 3 másodpercig a szűrő emlékeztető törléséhez, amikor a szűrő

jelzőfénye villog (egyes modelleknél).
Megjegyzés: 250 üzemóra után a szűrőtisztításra emlékeztető funkció aktiválódik.

Gomb a vezeték nélküli funkcióhoz

• Nyomja meg és tartsa lenyomva a bekapcsológombot 3 másodpercig a vezeték nélküli kapcsolat

üzemmód aktiválásához. A LED-kijelzőn az "AP" jelzi, hogy a vezeték nélküli kapcsolat beállítható.

• Ha a kapcsolat 8 percen belül létrejön, a készülék automatikusan kikapcsolja a vezeték nélküli

kapcsolat üzemmódot, a vezeték nélküli funkció jelzője kigyullad, és a készülék aktiválja az előző

funkciót. Ha a kapcsolat 8 percen belül nem jön létre, a készülék automatikusan kikapcsolja a vezeték

nélküli kapcsolat üzemmódot.
Megjegyzés: Amikor a készülék csatlakozik az internethez, a jelzőfény fehéren villog.

A „FRESH” funkció gombja

Nyomja meg a „FRESH” gombot a „FRESH” funkció aktiválásához, és a funkció jelzőfénye kigyullad. A „FRESH”
jelzőfény és az UV jelzőfény egyes modelleknél egyszerre világít. Más modelleknél csak az UV-jelzőfény világít.
Az ionizátor és az UV funkció segít megtisztítani a szoba levegőjét. A „FRESH” funkció kikapcsolásához nyomja
meg újra a „FRESH” gombot, és a funkció jelzőfénye kialszik.

Zár funkció

• Tartsa lenyomva a Fel (+) és a Le (-) gombot 3 másodpercig a gombok zárolási funkciójának

aktiválásához. A zár funkció jelzőfénye kigyullad. Minden aktuális beállítás zárolva van, és a

vezérlőpanel csak a zárolási funkció kikapcsolására használható.

• A zár funkció kikapcsolásához tartsa lenyomva ezt a két gombot.

Jelzőfény gomb a páratartalom szintjéhez

• Nyomja meg a gombot a kijelző be- vagy kikapcsolásához.

• Ha a páratartalom meghaladja a 65%-ot, a jelzőfény pirosra vált.

• Ha a páratartalom 45% és 65% között van, a jelzőfény zöldre vált.

• Ha a páratartalom 45% alatt van, a jelzőfény sárgára vált.

Megjegyzés: Amikor a vízgyűjtő tartály telítettségének jelzőfénye vagy a szűrőtisztítás jelzőfénye világít, a
nedvességszint jelzőfény narancssárgára vált, és 4 másodpercenként 1 másodpercre kialszik.

72

Kijelző

A kijelzőn látható a beállított, %-ban megadott nedvességtartalom, 35% és 85% között, az automatikus be- /
kikapcsolásig (0-24 óra) fennmaradó idő, illetve a helyiség aktuális nedvességtartalma (± 5% pontossággal),
30% RH (relatív nedvességtartalom) és 90% RH (relatív nedvességtartalom) között.

Hibakódok

EH60 - A nedvességszenzor hibája. Húzza ki a készülék dugaszát az aljzatból, majd csatlakoztassa újra. Ha a
hiba ismét jelentkezik, forduljon a szervizhez.
EH61 - A párologtató hőmérséklet-érzékelőjének hibája. Húzza ki a készüléket a tápegységből, majd
csatlakoztassa újra. Ha a hiba ismét jelentkezik, forduljon a szervizhez.
EH02 - Alacsony hőmérséklet érzékelési hiba. Ha a hiba ismét jelentkezik, forduljon a szervizhez.
EH03 - A ventilátor fordulatszámának hibája. Ha a hiba ismét jelentkezik, forduljon a szervizhez.
EH0b - Kommunikációs hiba a belső PCB és a kijelzőlap között. Ha a hiba ismét jelentkezik, forduljon a
szervizhez.
Védelmi kód:
P2 - A vízgyűjtő edény megtelt vagy nincs megfelelően a helyére állítva. Ürítse ki az edényt és helyezze is
vissza a megfelelő módon. Egyes modelleknél világít a gyűjtőtartály feltöltésének jelzője.

Megjegyzés: Valamely fenti meghibásodás előfordulása esetén győződjön meg, hogy a készülék működését
nem akadályozza valamely ok, és küszöbölje ki azokat.
Kapcsolja be újra a készüléket. Amennyiben a hiba továbbra is fennáll, kapcsolja ki a készüléket, és húzza ki a
dugaszt a tápforrásból.
Kérjen műszaki segítséget.

További funkciók

A vízgyűjtő tartály telítettségének kijelzője

Ez a kijelző akkor gyullad ki, ha a víztartály megtelt és ürítésre kész állapotban van, ki van véve vagy az
eltávolítást követően nem a megfelelő helyzetbe helyezték vissza.

Automatikus leolvasztás

Ha a hőcserélőn jégréteg képződik, a kompresszor automatikusan kikapcsol és a ventilátor mindaddig
működik, amíg a jég el nem tűnik.

Automatikus kikapcsolás

• A páramentesítő automatikusan kikapcsol, ha a víztartály megtelt, ki van véve, vagy ha az eltávolítást

követően nem a megfelelő helyzetbe helyezték vissza.

• Bizonyos modellek esetében a ventilátor motorja 30 másodpercig továbbra is működésben marad.

„FRESH” funkciójelző

Egyes modellekben az ionizátor bekapcsol, és segít megtisztítani a szoba levegőjét.

3 perces indítás-késleltetéses védőfunkció

A készülék működésének leállása után 3 percig nem indítható újra. Ez a készülék védelme miatt van. A
működés 3 perc elteltével automatikusan újraindul.

Automatikus újraindítás

Ha a készülék működése áramszünet miatt automatikusan megszakad, az áram-ellátás helyreállását követően
automatikusan újraindul, az áramkimaradás előtti beállításokkal.

Folyamatos párátlanítási funkció

Ha a folyamatos párátlanítás funkció be van kapcsolva, a párátlanító folyamatosan működik anélkül, hogy a

páratartalom szintje kiválasztható lenne. Nyomja meg az üzemmód kiválasztó gombot a folyamatos
párátlanítás funkció kikapcsolásához.

73

Okos páramentesítés üzemmód
Ebben az üzemmódban a készülék automatikusan kontrollálja a helyiség nedvességtartalmát, 45%~55%
közötti tartományban, a helyiség hőmérsékletének függvényében. Ilyenkor a nedvesség-tartalom beállítása
funkció ki van kapcsolva.

A párátlanítási szint beállításának módja
A párátlanítási szint beállítására szolgáló üzemmódban a készülék 35% és 85% közötti tartományban állítható
be, és a páratartalom értéke 5%-os lépésekben állítható (növelhető vagy csökkenthető). Nyomja meg az
üzemmód kiválasztó gombot a párátlanítási szint beállítására szolgáló üzemmód kikapcsolásához.

Szárítás üzemmód

A készülék ebben az üzemmódban képes a maximális mértékű páramentesítésre. A ventilátor sebessége nem

állítható.
Megjegyzés:

1. A szárítás üzemmód (a modell függvényében) bekapcsolása esetén a helyiségnek zártnak kell lennie, nem
lehet nyitva sem ablak, sem ajtó.

2. A hatékony páramentesítés érdekében először csavarja ki a vizes ruhákat.

3. Győződjön meg róla, hogy a levegőáram a vizes ruhák felé irányul.

4. Vastag és nehéz nedves ruhadarabok esetében a párátlanítás nem lesz a leghatékonyabb.

Szűrő/HEPA jelző

A szűrőellenőrzés funkció emlékeztet a légszűrő cseréjére a hatékonyabb működés érdekében. A szűrő
jelzőfénye (HEPA-jelző) 250 óra működés után villogni kezd. A szűrő tisztítása utáni visszaállításhoz nyomja
meg és tartsa lenyomva a "Ventilátor" gombot 3 másodpercig, és a jelzőfény kialszik.

HEPA szűrő

• Szerelje be a HEPA-szűrőt (nagy hatékonyságú részecskeszűrő); a készülék csak „ventilátor”

üzemmódban fog működni, és a HEPA-kijelző világítani fog.

• Ügyeljen arra, hogy a HEPA-szűrőt az alábbi ábráknak megfelelően szerelje fel.

Nedves ruhák

30-50 cm

Légáramlat

30-50 cm

Hagyjon mintegy 30-50 cm
távolságot a nedves ruhák és a

készülék felső, illetve jobb

oldala között

74

Az összegyűlt víz eltávolítása

Az összegyűlt víz eltávolítása kétféle módon történhet.

A. A tartály használata

• Ha a vízgyűjtő tartály megtelt, a gép automatikusan kikapcsol, és a tartály telítettségének jelzőfénye

villog.

• Lassan húzza ki a tartályt. Ezután tartsa erősen a bal és jobb oldali füleket és óvatosan húzza ki

egyenesen tartva azt, hogy a víz ne csorduljon ki. Ne tegye a tartályt a padlóra, mert annak alja

egyenetlen. Ellenkező esetben tartály felborulhat és kifolyhat a víz.

• Öntse ki a vizet a vízkivezetésen keresztül, és tegye vissza a tartályt. Ügyeljen rá, hogy a tartály

megfelelően helyezkedjen el, mert a készülék csak így fog működni. A készülék akkor kapcsol be

ismét, ha az edényt megfelelően helyezték vissza.

Megjegyzés:

• A tartály eltávolítása során ne érintse meg a készülék belsejében lévő alkatrészeket. Ennek figyelmen

kívül hagyása károkat okozhat a berendezésben.

• Figyeljen, hogy a tartályt óvatosan és teljesen tolja be a helyére. Ha a tartály akadályba ütközik, vagy

ha nem tolja be teljesen, a készülék nem fog működni.

• Ha a tartály eltávolításakor vizet észlel a készülékben, azt ki kell törölni.

Szűrő

HEPA szűrő

1. ábra. Vegye le a szűrőt

2. ábra. Helyezze be a HEPA-szűrő alsó
részét a gépbe

3. ábra. Csatlakoztassa a tetejét az ábrán
látható módon

4. ábra. Szerelje fel a szűrőt

75

1. Húzza ki lassan a tartályt.

2. Fogja meg a tartály mindkét fogantyúját, és húzza ki azt a készülékből.

3. Öntse ki a vizet a tartályból (a megvásárolt gép tartálya kissé eltérő lehet).

B. Folyamatos szivárgás

A víz automatikusan lefolyik a padlóvízelvezetőbe egy ɸ 16,5x 13,5 mm-es tömlő segítségével (nem tartozék).

• Távolítsa el az előre kivágott műanyag fedelet a tartály tetejéről.

Vízkivezető nyílás

Távolítsa el az előre

kivágott fedelet

Távolítsa el a panel levágott

részéből a műanyag görcsöket

76

• Csatlakoztassa a tömlőt a készülék hátsó részén található vízkivezető nyíláshoz.

• Győződjön meg arról, hogy a tömlőt megfelelően csatlakoztatta a vízkivezető nyíláshoz, és nem teszi

lehetővé a víz kifolyását.

• Majd a tömlőt vezesse a padló lefolyóba vagy egy hasonló kifolyórendszerbe. A kifolyórendszer

szintjének alacsonyabban kell elhelyezkednie a készülék vízkivezető nyílásánál. Bizonyosodjon meg

arról, hogy a tömlő dőlésszöge megfelelő, így lehetővé válik a víz nehézség nélküli kifolyása.

Bizonyosodjon meg, hogy a kivezető tömlő nincs meghajlítva.

• Győződjön meg róla, hogy a vízelvezető tömlő a lefolyó nyílás alatt található.

Megjegyzés:

• Ha nem használja a folyamatos vízelvezetést, távolítsa el a tömlőt a vízkivezető nyílásból.

• Használjon csípőfogót, ha a műanyag fedelet kézzel nem lehet eltávolítani.

• A lefolyótömlő csatlakoztatásakor a műanyag kimarások megsebezhetik a kezét. Egy fúrófej vagy éles

szerszám segítségével távolítsa el a panel vágott részéből a kimarásokat.

Kapcsolja ki a páramentesítőt és húzza ki a dugaszt az aljzatból a tisztítási műveletek elvégzése előtt.

Tisztítsa meg a rácsot és a készülék burkolatát

• Használjon vizet és kímélő tisztítószert. Ne használjon fehérítőt vagy dörzshatású tisztítószereket.

• Vigyázzon, hogy a készülék belsejébe ne kerülhessen víz. Ellenkező esetben áramütés következhet

be, megsérülhet a szigetelés vagy rozsda képződhet.

• A levegő bemeneti és kimeneti nyílások könnyen szennyeződnek – tisztítsa ezért őket porszívó vagy

kefe segítségével.

5. TISZTÍTÁS ÉS KARBANTARTÁS

A tömlőt helyezze a
kivezető nyílásba.

Ne akadályozza meg a vízkivezetést a tömlő

megemelésével.

Ne akadályozza meg a vízkivezetést a tömlő

megemelésével.

77

A tartály tisztítása

Néhány hetente tisztítsa meg a tartályt, így akadályozván a penész képződését és baktériumok
elszaporodását. Töltsön tiszta vizet és kevés kímélő tisztítószert a tartályba. Tisztítsa meg, ürítse ki belőle a

vizet, majd öblítse ki.
Megjegyzés: A tartályt ne tisztítsa mosogatógépben. A tisztítást követően illessze a tartályt gondosan vissza
a helyére, ellenkező esetben a készülék nem fog működni.

A légszűrő tisztítása

Az elülső rács mögötti légszűrőt legalább kéthetente egyszer (vagy szükség esetén gyakrabban) ellenőrizni és

tisztítani kell.

Megjegyzés: A szűrőt ne öblítse ki és ne tisztítsa mosogatógépben.

A szűrő eltávolítása:

• Fogja meg a szűrő fülét, és húzza kifelé, majd felfelé.

• Tisztítsa meg a szűrőt meleg, szappanos vízben. Öblítse le, és visszahelyezés előtt szárítsa meg. Ne

tisztítsa a szűrőt mosogatógépben.

A szűrő visszahelyezése:

• Alulról felfelé helyezze vissza a levegőszűrőt.

Figyelem!

Ne működtesse a páramentesítőt a szűrő nélkül, mert a szennyeződések és szöszök eltömíthetik a készüléket,
amitől romlani fog a hatékonysága.

Megjegyzés: A készülék burkolatát és elülső részét vízben vagy meleg víz és mosogatószer keverékéből álló

oldatban megnedvesített ronggyal tisztíthatja meg. Öblítse ki jól, és törölje meg száraz ronggyal. A készülék

elülső részén ne használjon erős tisztító szereket, viaszt vagy csiszoló oldatot. Csavarja ki jól a rongyot a
kezelőgombok területének a tisztítása előtt. A vezérlőgombok körüli fölösleges víz a készülék

meghibásodásához vezethet.

78

Ha a készüléket hosszú ideig nem használja:

• A készülék kikapcsolása után, várjon egy napig a víztartály kiürítéséhez.

• Tisztítsa meg a készülék vezérlőegységét, a víztartályt és a levegőszűrőt.

• Takarja le a készüléket egy műanyag tasakkal.

• Tárolja a készüléket függőleges helyzetben, száraz és jól szellőző helyen.

Mielőtt még szerelőt hívna, tanulmányozza figyelmesen az alábbi táblázatot.

Probléma Okok és megoldási javaslatok

A készülék nem kapcsol be

·

Ellenőrizze, hogy a készülék villásdugója teljesen be van-e dugva az aljzatba.

·

Ellenőrizze a biztosítékot vagy a megszakítót.

·

A készülék elérte a beállított nedvességi szintet vagy a tartály megtelt.

·

A víztartály nincs megfelelően a helyére illesztve.

A helyiség páramentesítése
nem megfelelő.

·

A nedvesség eltávolításához hagyja hosszabb ideig működni a készüléket.

·

Ellenőrizze, hogy egy függöny, sötétítő vagy bútordarab nem gátolja-e a készülék
légcseréjét.

·

Lehetséges, hogy a páratartalom-beállítás nem elég alacsony.

·

Ellenőrizze, hogy be vannak-e csukva az ajtók, ablakok és egyéb nyílások.

·

A szoba hőmérséklete túl alacsony, 5 °C (41 °F) alatti.

·

A helyiségben nedvességforrás található.

A készülék működése közben

hangos zajt ad.

·

Eltömődött a levegőszűrő.

·

A készülék meg van döntve, nem áll függőleges helyzetben.

·

A padló felülete nem vízszintes.

Dér jelenik meg a hőcserélőn.

· Ez természetes jelenség. A páramentesítő készülék rendelkezik automatikus leolvasztás

funkcióval.

Víz folyik ki a padlóra.

· A cső vagy a cső csatlakoztatása túl laza.

EH60, EH61, EH02, EH03, EH0b
vagy P2 hibaüzenetek jelennek
meg a kijelzőn.

Ezek hiba- és védelmi kódok. Tanulmányozza „A KEZELŐTÁBLA TULAJDONSÁGAI” című

fejezetet.

A hulladékok környezetfelelős eltávolítása

Segíthet a környezet védelmében!

Kérjük, tartsa be a helyi rendelkezéseket: a nem működő elektromos berendezéseket a használt

elektromos hulladékokat gyűjtő központba szolgáltassa be.

FRAM a Network One Distribution SRL(KFT) társaság által bejegyzett védjegy. A többi márkajelzés és

a termékek megnevezése kereskedelmi vagy az illető birtoklók által bejegyzett márkanevek.

A műszaki leírások egyik része sem reprodukálható semmilyen formában és semmilyen módon, és

nem használható fel fordításra, átváltoztatásra vagy alkalmazásra a NETWORK ONE DISTRIBUTION

társaság előzetes belegyezése nélkül.

Copyright © 2013 Network One Distribution. Minden jog fenntartva.
http://www.nod.ro, www.framelectrocasnice.ro, www.framappliances.com

6. A HIBÁK MEGOLDÁSA

79

A terméket az Európai Közösség előírásainak és jogszabályainak megfelelően tervezték és gyártották.

Importőr: Network One Distribution

Marcel Iancu utca, 3-5 szám, Bukarest (București), Románia
Tel: [phone], www.nod.ro
