Page 1

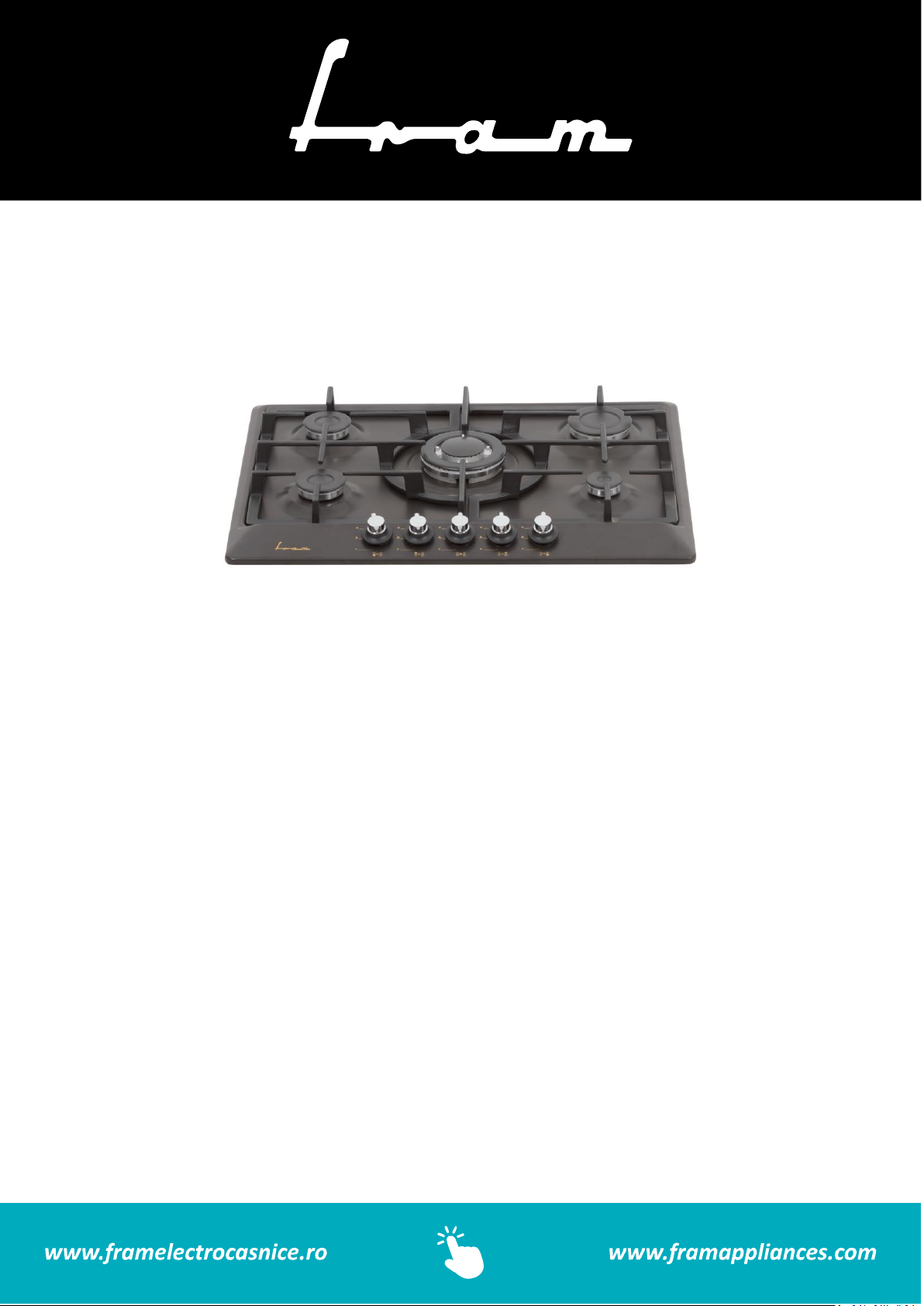

FBH-S705IWF-RBK
PLITĂ INCORPORABILĂ
5 Arzatoare Gaz, Duze GPL incluse
Page 2
1
Înainte de a utiliza acest aparat, citiți cu atenție manualul de instrucțiuni. Păstrați manualul pentru
consultări ulterioare.
Acest manual este conceput pentru a vă oferi toate instrucțiunile necesare referitoare la instalarea,
utilizarea și întreținerea aparatului.
Pentru utilizarea corectă și în siguranță a aparatului, vă rugam să citiți cu atenție acest manual de
instrucțiuni înainte de instalare și utilizare.
➔ Plită încorporabilă
➔ Manual de utilizare
➔ Certificat de garanție
Vă mulțumim pentru achiziționarea acestui produs F R A M !
1. INTRODUCERE
2. CONȚINUTUL PACHETULUI DUMNEAVOASTRĂ
Page 3
2
Instrucțiuni privind siguranța
• Citiți cu atenție toate instrucțiunile înainte de utilizarea aparatului și păstrați-le la îndemână pentru
consultări ulterioare.
Avertismente generale privind siguranța
• Aparatul poate fi utilizat de către copii cu vârste începând de la 8 ani și de către persoane cu capacități
fizice, senzoriale sau mentale reduse, cu lipsă de experiență sau cunoștințe, numai dacă acestea sunt
supravegheate sau instruite în ceea ce privește utilizarea în siguranță a aparatului și dacă înțeleg pericolele
pe care le implică utilizarea. Copiii nu au voie să se joace cu aparatul. Curățarea și întreținerea nu trebuie
efectuate de către copii nesupravegheați.
AVERTISMENT: Aparatul și zonele accesibile ale acestuia se pot încinge pe parcursul folosirii. Evitați
atingerea zonelor care se încing. Nu lăsați copiii cu vârste sub 8 ani în preajma aparatului decât dacă aceștia
sunt supravegheați neîntrerupt.
AVERTISMENT: Utilizarea grăsimii sau uleiului în timpul gătirii pe o plită poate fi periculoasă și poate
provoca incendiu. NU încercați să stingeți focul cu apă, ci opriți aparatul și acoperiți flacăra cu un capac sau
cu o pătură rezistentă la foc.
ATENȚIE: Procesul de preparare trebuie supravegheat. Procesele de preparare cu durate scurte trebuie
supravegheate permanent.
AVERTISMENT: Pericol de incendiu: Nu depozitați obiecte pe suprafețele destinate gătitului.
AVERTISMENT: În cazul în care suprafața aparatului este fisurată, opriți aparatul pentru a evita riscul de
electrocutare.
Lucrările de întreținere și reparațiile trebuie efectuate numai de către tehnicieni de service autorizați.
Lucrările de instalare și reparațiile efectuate de către tehnicieni neautorizați pot genera pericole. Nu
modificați aparatul în niciun fel. Utilizarea unor protecții necorespunzătoare pentru plită poate cauza
accidente.
• Înainte de a conecta aparatul la conducta de gaze și la sursa de alimentare cu energie electrică, asigurațivă că tipul gazelor și presiunea acestora, precum și tensiunea și frecvența sursei de alimentare cu energie
electrică sunt potrivite pentru aparatul dumneavoastră. Caracteristicile acestui aparat sunt menționate pe
eticheta cu date tehnice.
ATENȚIE: Acest aparat este conceput numai pentru prepararea alimentelor și este destinat exclusiv uzului
casnic. Acesta nu trebuie utilizat în niciun alt scop, cum ar fi în medii necasnice, comerciale sau pentru
încălzirea încăperilor.
• Acest aparat nu este conectat la un dispozitiv de ventilare. Acesta trebuie instalat și conectat în
conformitate cu reglementările în vigoare privind instalarea. Trebuie acordată atenție deosebită cerințelor
relevante cu privire la ventilare.
Dacă arzătorul cuptorului nu se aprinde după 15 secunde de acționare a aprinzătorului, opriți utilizarea
dispozitivului și deschideți ușa cuptorului. Așteptați cel puțin 1 minut înainte de a încerca din nou să aprindeți
arzătorul.
• Verificați cablul de alimentare, pentru a vă asigura că acesta nu a fost prins sau deteriorat în timpul
instalării. Pentru evitarea pericolelor, în cazul în care cablul de alimentare este deteriorat, acesta trebuie
înlocuit de către producător, de către agentul său de service sau de persoane cu o calificare similară.
3. AVERTISMENTE PRIVIND SIGURANTA
Page 4
3
Avertismente privind instalarea
• Nu utilizați aparatul înainte de instalarea completă a acestuia.
• Aparatul trebuie să fie instalat de către un tehnician calificat. Producătorul nu este responsabil pentru nicio
deteriorare care ar putea fi cauzată de poziționarea și instalarea necorespunzătoare de către persoane
necalificate.
• Atunci când despachetați aparatul, asigurați-vă că acesta nu a fost deteriorat în timpul transportului. În
cazul unui defect, nu utilizați aparatul și contactați imediat un reparator calificat. Materialele folosite pentru
ambalare (nailon, capse, polistiren etc.) pot fi dăunătoare pentru copii și trebuie strânse și îndepărtate
imediat.
• Aparatul trebuie protejat împotriva intemperiilor. Nu expuneți aparatul la soare, ploaie, zăpadă, praf sau
umiditate excesivă.
• Materialele din jurul aparatului (cum ar fi, de exemplu, dulapurile) trebuie să reziste la o temperatură de
cel puțin 100 °C.
• Pentru evitarea supraîncălzirii, aparatul nu trebuie să fie instalat în spatele unei uși decorative.
În timpul utilizării
• Nu puneți materiale inflamabile în aparat sau în apropierea acestuia atunci când este în funcțiune.
• Nu lăsați aparatul nesupravegheat atunci când gătiți cu uleiuri solide sau lichide. Acestea se pot aprinde în
condiții de încălzire extremă. Nu turnați niciodată apă pe flăcările cauzate de ulei, ci opriți aparatul și acoperiți
vasul de preparare cu capacul acestuia sau cu o pătură ignifugă.

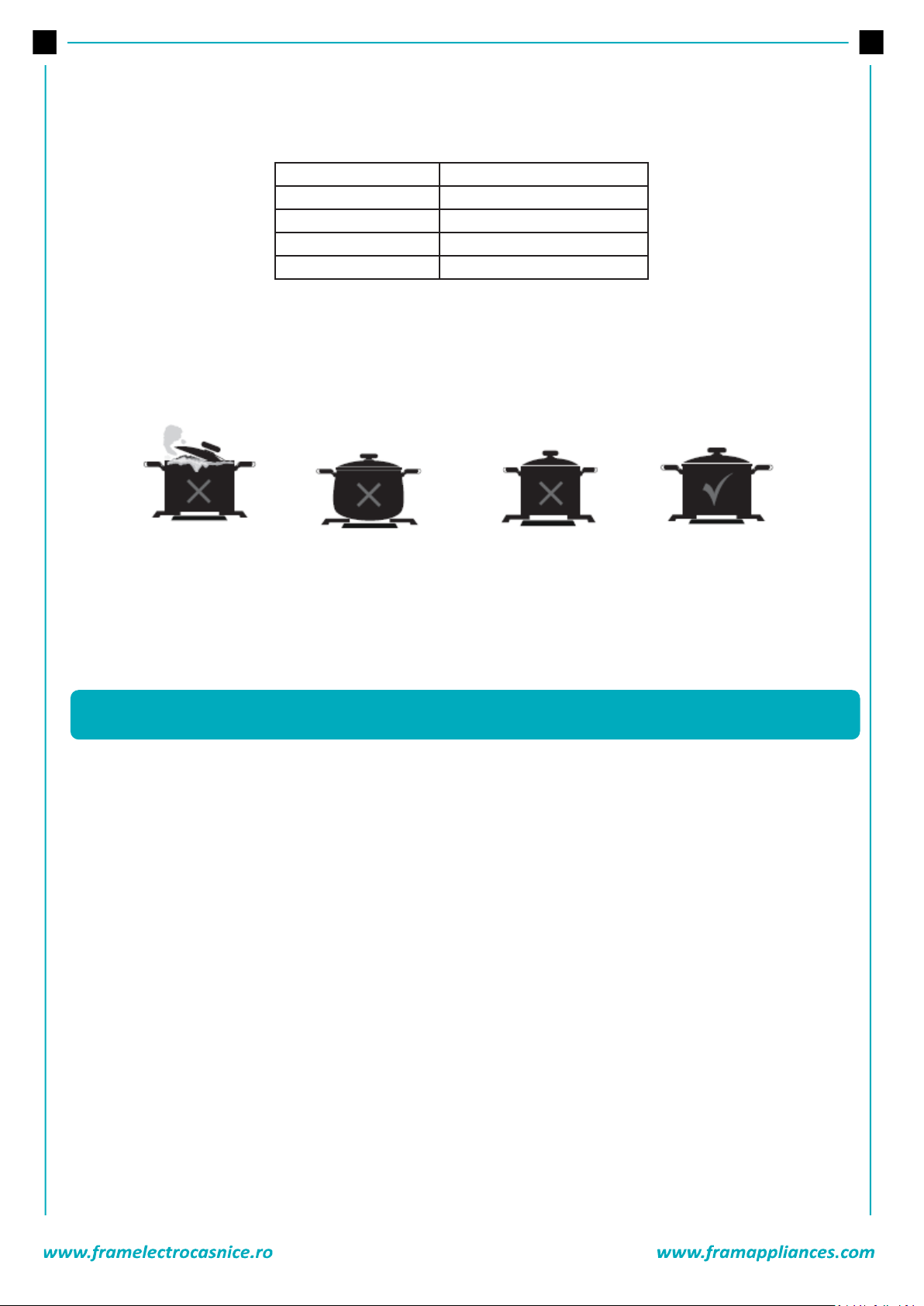

• Poziționați vasele de preparare în partea centrală a zonei de preparare și rotiți mânerele spre o poziție
sigură, pentru ca acestea să nu fie lovite.
• Dacă urmează să nu utilizați produsul pentru o perioadă îndelungată, opriți aparatul de la comutatorul de
comandă principal. Închideți robinetul de gaz în caz de neutilizare a aparatului.
• Asigurați-vă că butoanele de control se află la poziția „0” (oprit) atunci când nu utilizați aparatul.
ATENȚIE: În timpul utilizării unui aparat de gătit cu gaz, în încăpere sunt generate umiditate, căldură și
produse de ardere. Asigurați-vă că bucătăria este bine aerisită, mai ales în timpul utilizării aparatului.
Mențineți deschise orificiile de aerisire naturală sau instalați un dispozitiv de aerisire mecanică (hotă).
• Utilizarea intensă și îndelungată a aparatului poate necesita o aerisire suplimentară, cum ar fi, de exemplu,
deschiderea unei ferestre, sau o aerisire mai eficientă, cum ar fi, de exemplu, pornirea și creșterea nivelului
de aerisire mecanică, acolo unde aceasta este disponibilă.
În timpul curățării și întreținerii
• Înainte de efectuarea oricăror operații de curățare și întreținere, asigurați-vă că aparatul este deconectat
de la sursa de alimentare.
• Nu scoateți butoanele de comandă atunci când doriți să curățați panoul de comandă.
• Pentru a menține eficiența și siguranța aparatului, vă recomandăm să utilizați numai piese de schimb
originale și să contactați service-ul nostru autorizat atunci când este necesar.
Acest aparat a fost conceput numai pentru gătitul casnic. Orice altă utilizare (cum ar fi, de exemplu,
încălzirea unei încăperi) este necorespunzătoare și periculoasă.
Siguranța conectării la sursa de gaze
1. Acest aparat nu este racordat la un echipament de evacuare a produselor de ardere. Acest aparat trebuie
să fie racordat și instalat în conformitate cu reglementările în vigoare privind instalarea. Condițiile referitoare
la ventilație trebuie luate în considerare.
2. În timpul utilizării unui aparat de gătit cu gaz, în încăpere sunt generate umiditate, căldură și produse de
ardere. În primul rând, asigurați-vă că bucătăria este bine aerisită atunci când utilizați aparatul și mențineți
orificiile de ventilație naturală deschise sau instalați un echipament de ventilație mecanică.
3. După o utilizare intensă și îndelungată a aparatului, poate fi necesară o ventilație suplimentară. De
exemplu, deschideți o fereastră sau reglați echipamentul de ventilație mecanică (dacă este disponibil), astfel
încât acesta să funcționeze la o viteză mai ridicată.
Page 5
4
4. Acest aparat trebuie utilizat numai în spații bine aerisite, în conformitate cu reglementările în vigoare. Vă
rugăm să citiți manualul înainte de instalarea sau utilizarea acestui produs.
5. Înainte de a poziționa aparatul, asigurați-vă că specificațiile rețelei locale de distribuție (tipul de gaz și
presiunea gazului) corespund cerințelor care se impun în vederea funcționării aparatului.
6. Mecanismul de aprindere nu poate funcționa mai mult de 15 secunde. Dacă arzătorul nu este aprins după
15 secunde, opriți mecanismul de aprindere și așteptați cel puțin un minut înainte de a încerca din nou să
aprindeți arzătorul.
7. Toate operațiile asupra instalației de gaz trebuie efectuate de către persoane autorizate și calificate.
8. Acest aparat este reglat pentru funcționare cu gaze naturale (GN). Dacă doriți să utilizați produsul cu un
alt tip de gaz, solicitați asistență din partea unui service autorizat în vederea efectuării modificărilor necesare.
9. Pentru o funcționare corespunzătoare a aparatului, hota, conducta de gaz și clema trebuie înlocuite
periodic în conformitate cu recomandările producătorului și atunci când este necesar.
10. Gazul trebuie să aibă o ardere corespunzătoare. Arderea corespunzătoare a gazului poate fi identificată
după flacăra albastră fără întreruperi. Dacă gazul nu este ars corespunzător, se poate genera monoxid de
carbon (CO). Monoxidul de carbon este un gaz incolor, inodor și foarte toxic, putând provoca decesul chiar și
în cantități mici.
11. Adresați-vă furnizorilor locali de gaze pentru întrebări privind numerele de telefon pentru situații de
urgență legate de gaze și măsurile care trebuie luate în cazul în care se detectează miros de gaze.
Măsuri în cazul detectării mirosului de gaze
1. Nu utilizați surse de flacără deschisă și nu fumați.
2. Nu acționați întrerupătoare electrice (întrerupătorul de lumină, soneria de la ușă etc.)
3. Nu utilizați telefoane fixe sau mobile.
4. Deschideți ușile și ferestrele.
5. Închideți toate robinetele aparatelor care folosesc gaz și ale contoarelor de gaz.
6. Verificați toate furtunurile și racordurile acestora, pentru a vă asigura că nu prezintă scăpări de gaz. Dacă
simțiți în continuare miros de gaz, ieșiți din locuință și avertizați-vă vecinii.
7. Sunați la pompieri de la un telefon din afara locuinței.
8. Intrați în locuință numai după ce autoritățile stabilesc că nu există pericole.
Page 6
5

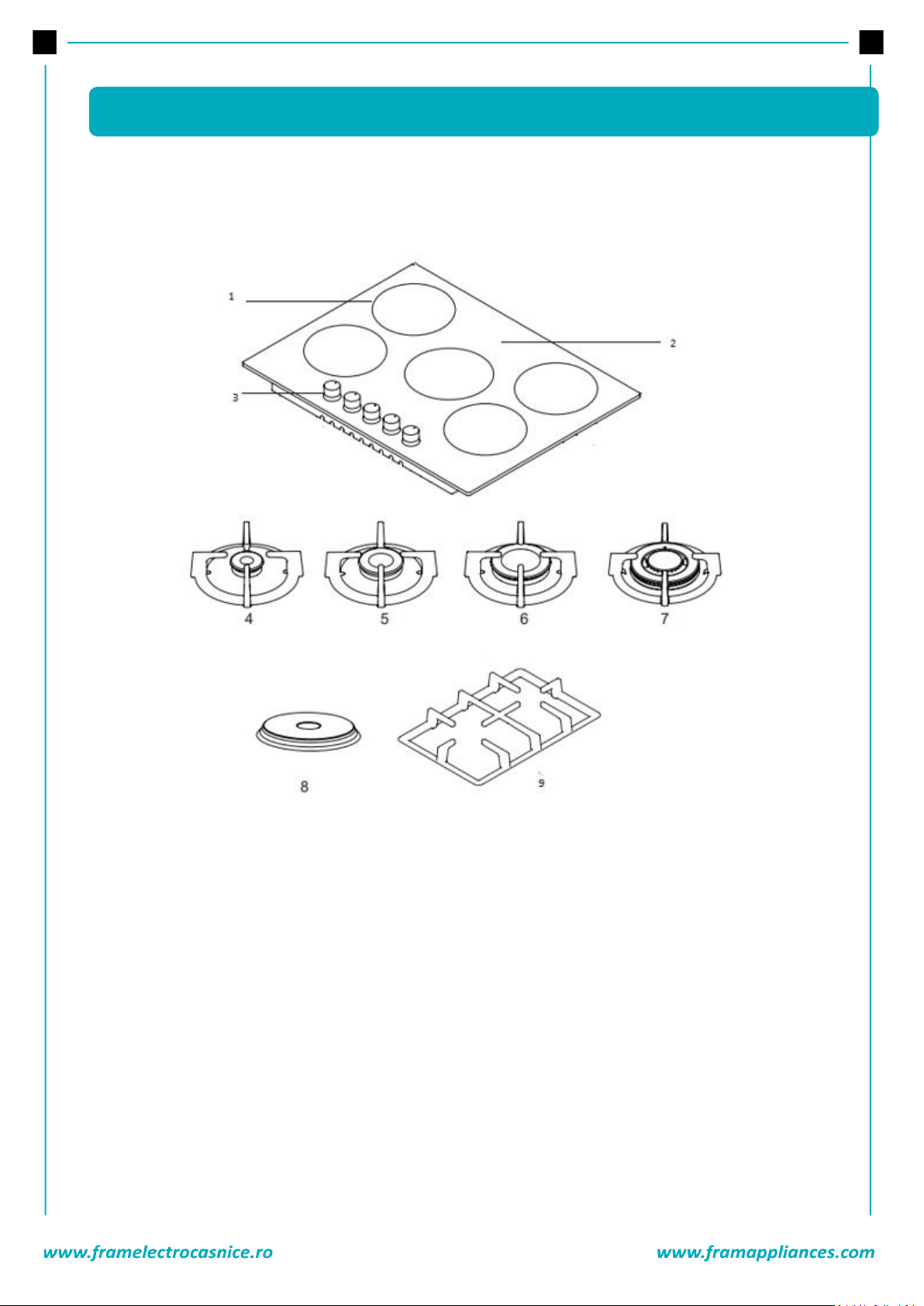

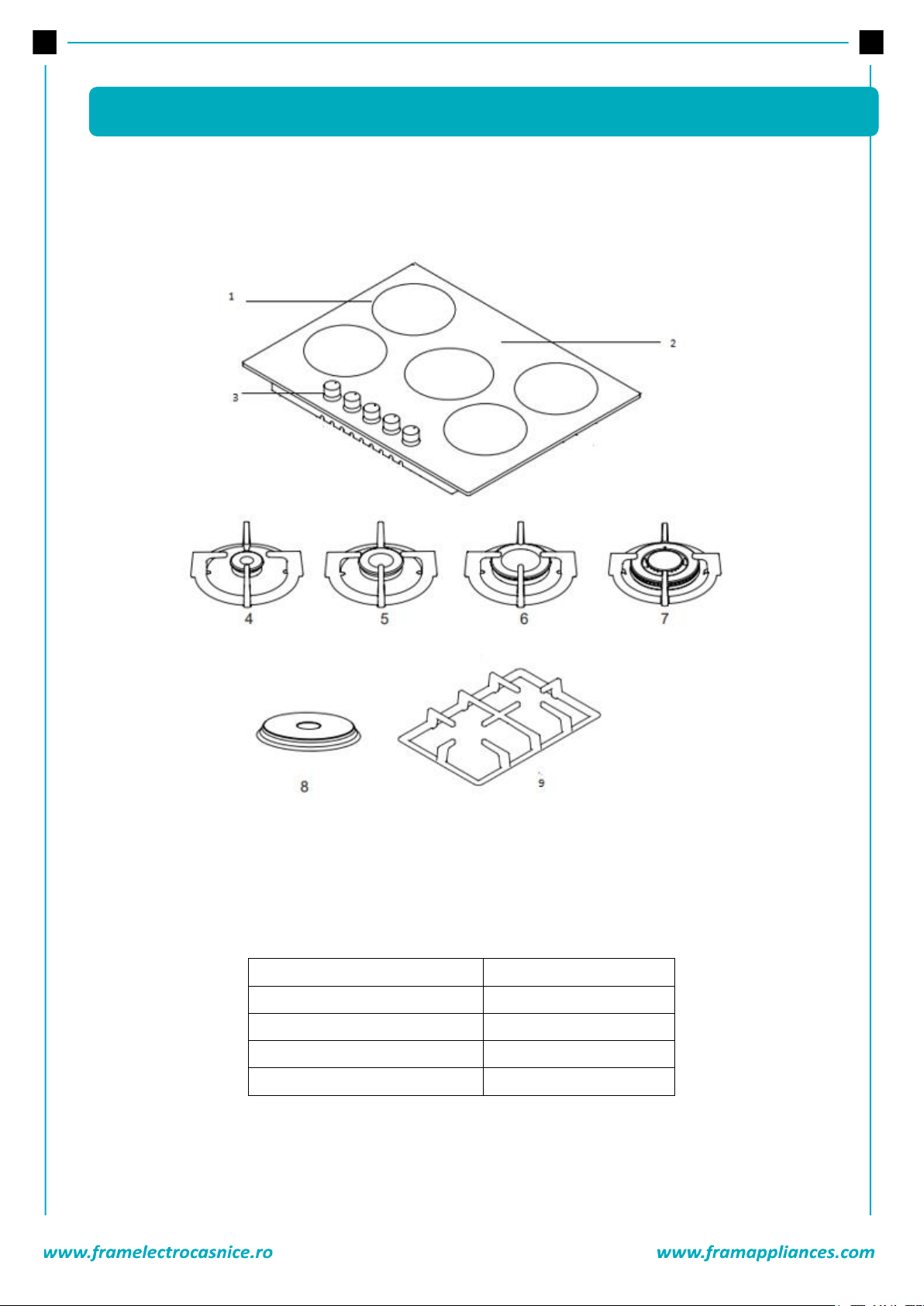

Important! Caracteristicile produsului variază în funcție de model, iar aspectul aparatului dumneavoastră
poate diferi de cel prezentat în figurile de mai jos:
1. Pozițiile arzătoarelor
6. Arzător mare
2. Suprafață metalică
7. Arzător pentru wok
3. Butoane de comandă
8. Arzător mare
4. Arzător mic
9. Grătar din fontă
5. Arzător mediu
4. PREZENTAREA PRODUSULUI
Page 7
6

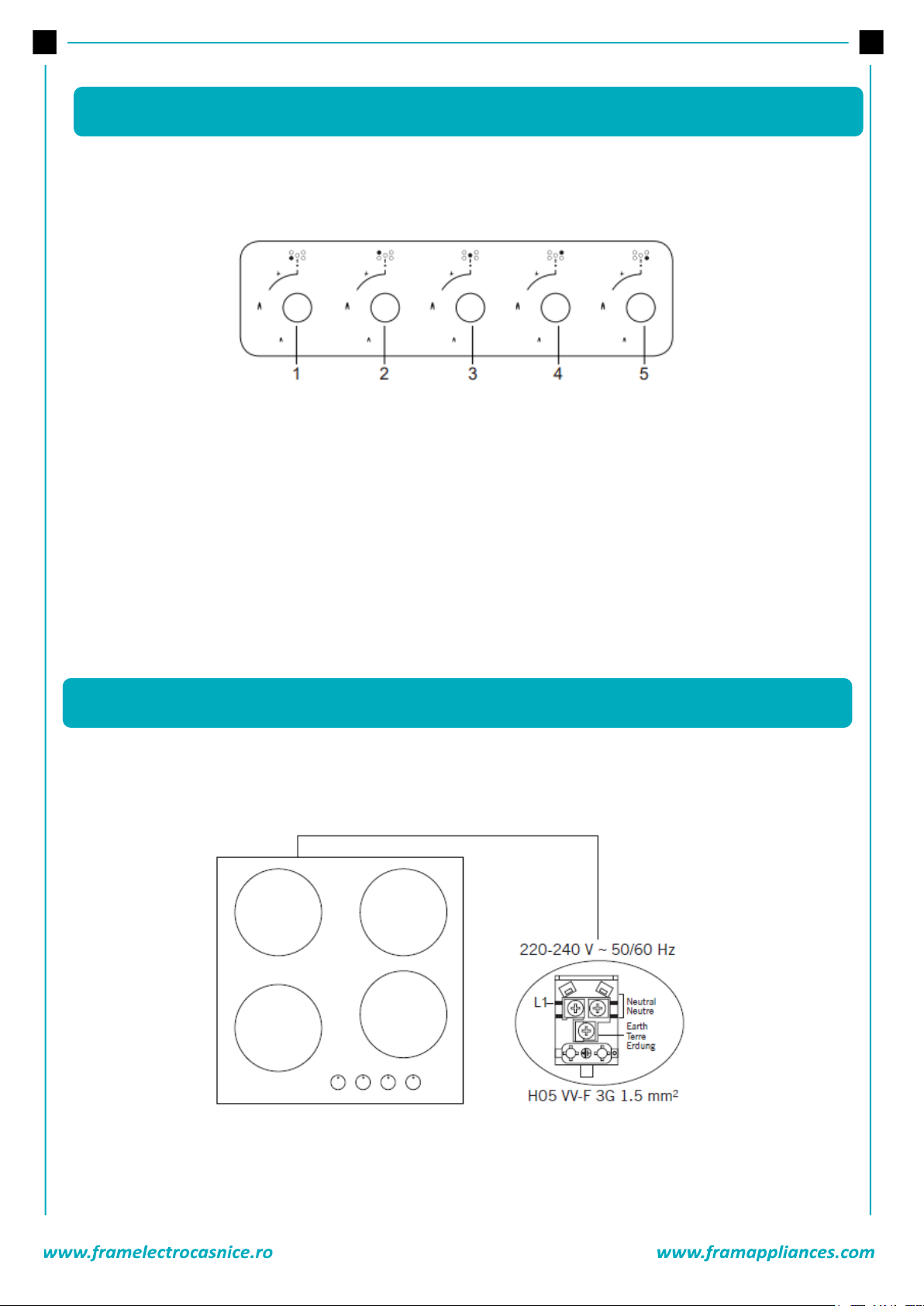

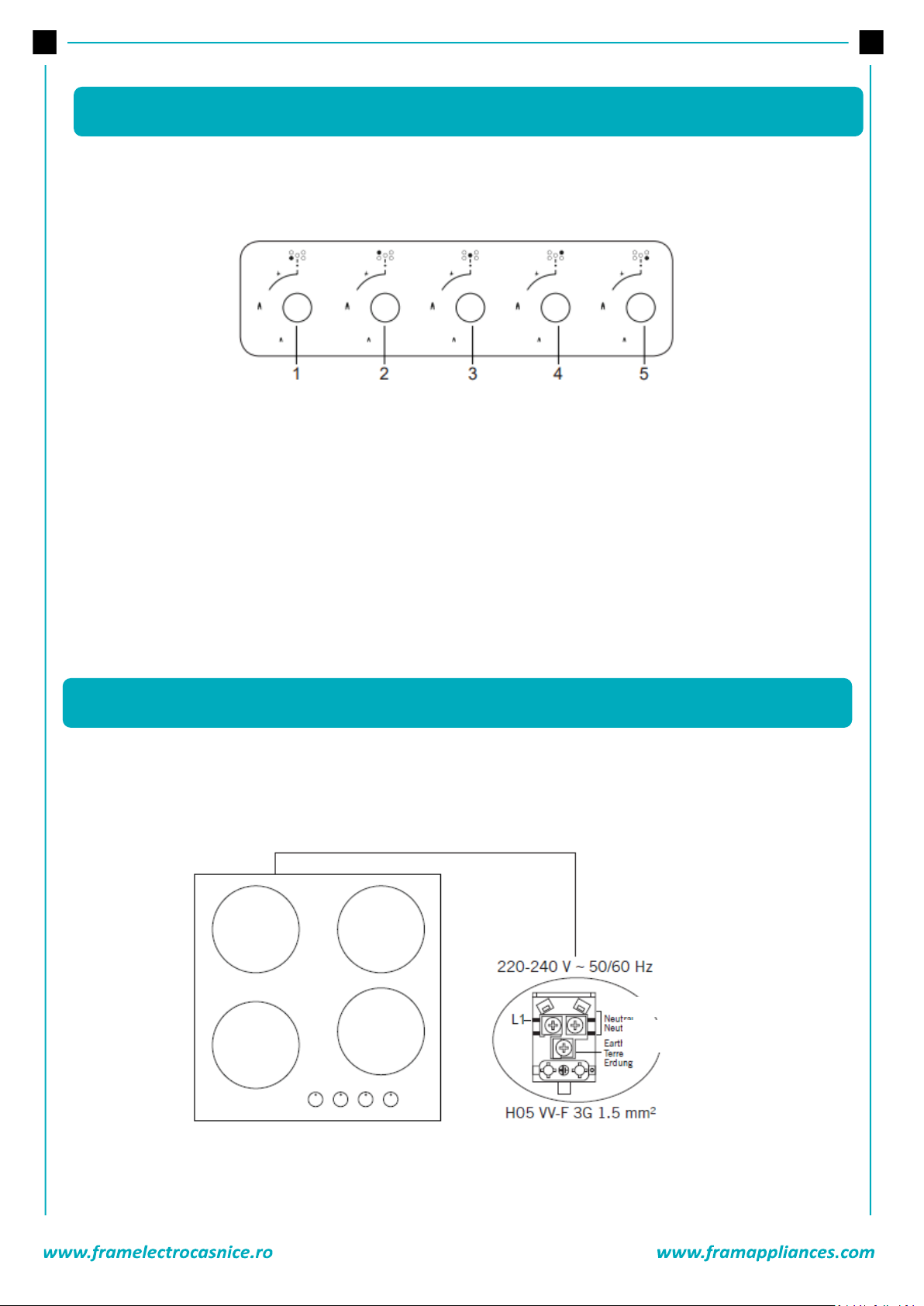

Panoul de comandă al plitei de 70 cm
1. Arzător frontal stânga
2. Arzător posterior stânga
3. Arzător pentru wok
4. Arzător posterior dreapta
5. Arzător frontal dreapta
AVERTISMENT: Panoul de comandă de mai sus are numai scop ilustrativ. Luați în considerare
panoul de control al dispozitivului dumneavoastră.
AVERTISMENT: Conexiunea electrică trebuie efectuată de un specialist calificat, în conformitate cu
schema de mai jos.
5. PANOUL DE CONTROL
6. SCHEMA DE CONEXIUNI ELECTRICE
Nul
Împământare
Page 8
7
1. Condițiile privind reglarea acestui aparat sunt specificate pe etichetă sau pe plăcuța cu date tehnice.
2. Aparatul dumneavoastră trebuie să fie conectat la o siguranță corespunzătoare, adaptată la rețeaua de
alimentare cu energie electrică. Dacă este necesar, instalarea trebuie efectuată de către personal calificat.
3. Aparatul dumneavoastră este proiectat să funcționeze cu o sursă de alimentare de 220-240V, 50/60Hz.
4. În cazul în care caracteristicile rețelei de alimentare cu energie electrică nu corespund valorilor indicate,
contactați un electrician sau un service autorizat.
5. Conexiunile electrice pentru alimentarea aparatului trebuie să fie efectuate doar prin intermediul unor
prize prevăzute cu sistem de împământare conform reglementărilor în vigoare. Contactați un electrician
calificat în cazul în care prizele din locul de instalare a aparatului nu sunt prevăzute cu sistem de
împământare. Compania producătoare nu este sub nicio formă răspunzătoare pentru daunele cauzate de
conectarea aparatului la prize care nu sunt prevăzute cu sistem de împământare.
6. Ștecherul trebuie să fie amplasat într-un loc unde poate fi accesibil după instalare. Conectarea la sursa de
alimentare cu energie electrică nu trebuie realizată prin intermediul prelungitoarelor.
7. Nu lăsați cablul de alimentare al aparatului să intre în contact cu zonele fierbinți. De asemenea, feriți cablul
de colțuri sau muchii ascuțite.
8. Pentru evitarea pericolelor, în cazul în care cablul de alimentare (sau ștecărul acestuia) prezintă deteriorări,
acesta trebuie înlocuit de către producător sau de către persoane autorizate.
9. O conexiune electrică necorespunzătoare poate duce la deteriorarea aparatului. În acest caz, garanția
produsului devine nulă. Conexiunea electrică a aparatului trebuie efectuată de către personal calificat.
AVERTISMENT: Înainte de începerea oricăror lucrări la instalația de gaz, opriți alimentarea cu gaz. Pericol de
explozie!
1. Conectați aparatul la robinetul de gaz pe calea cea mai scurtă posibil și într-un mod care să permite
prevenirea scăpărilor de gaze. Din motive de siguranță, furtunul utilizat trebuie să aibă o lungime cuprinsă
între 40 cm și 125 cm.
2. În timpul verificării în vederea detectării scăpărilor de gaze, nu utilizați brichete, chibrituri, țigări aprinse
sau obiecte similare.
3. Aplicați o soluție din apă și săpun la punctele de racord. În cazul în care racordul prezintă scăpări, în zonele
cu probleme se vor forma bule.

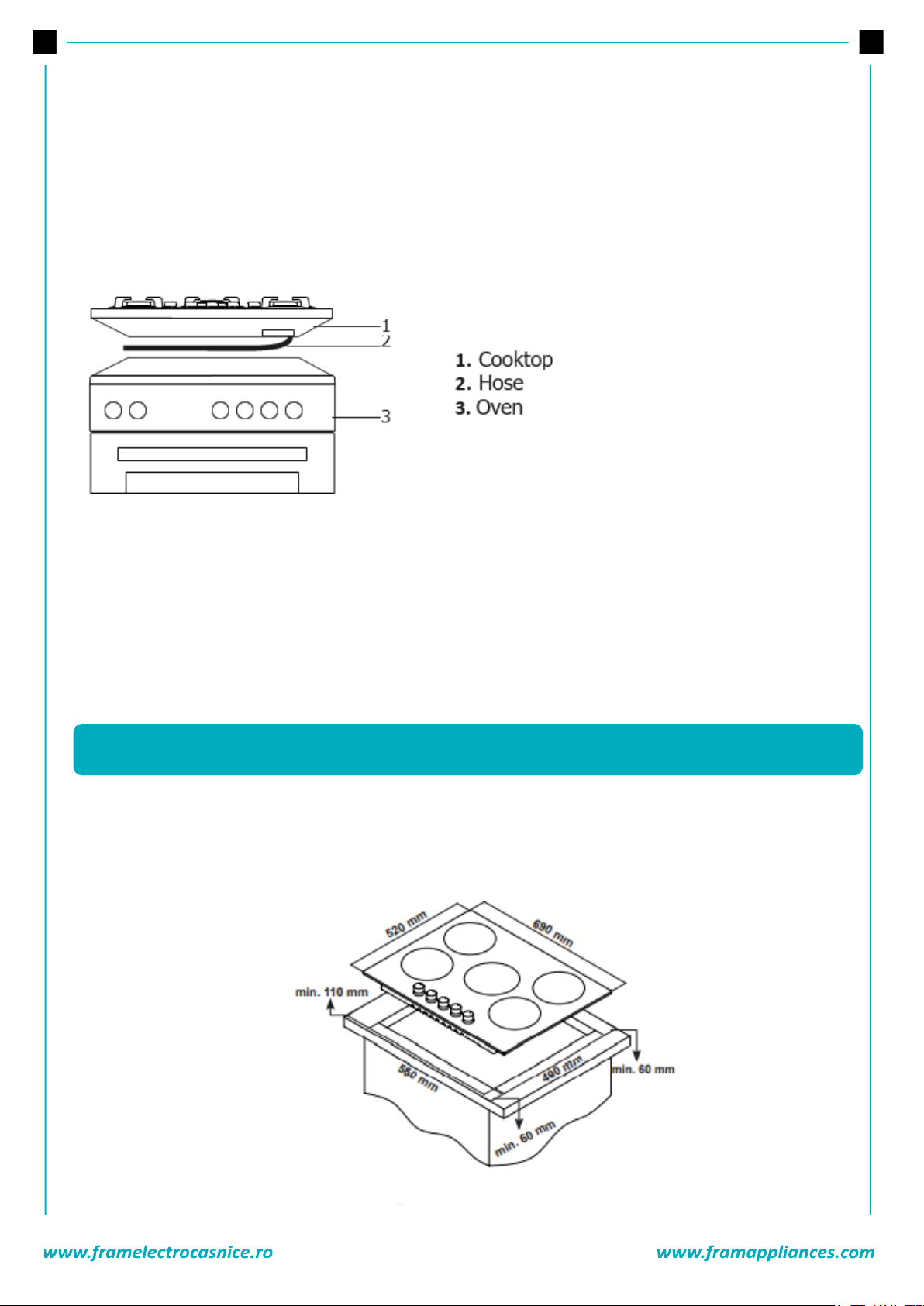

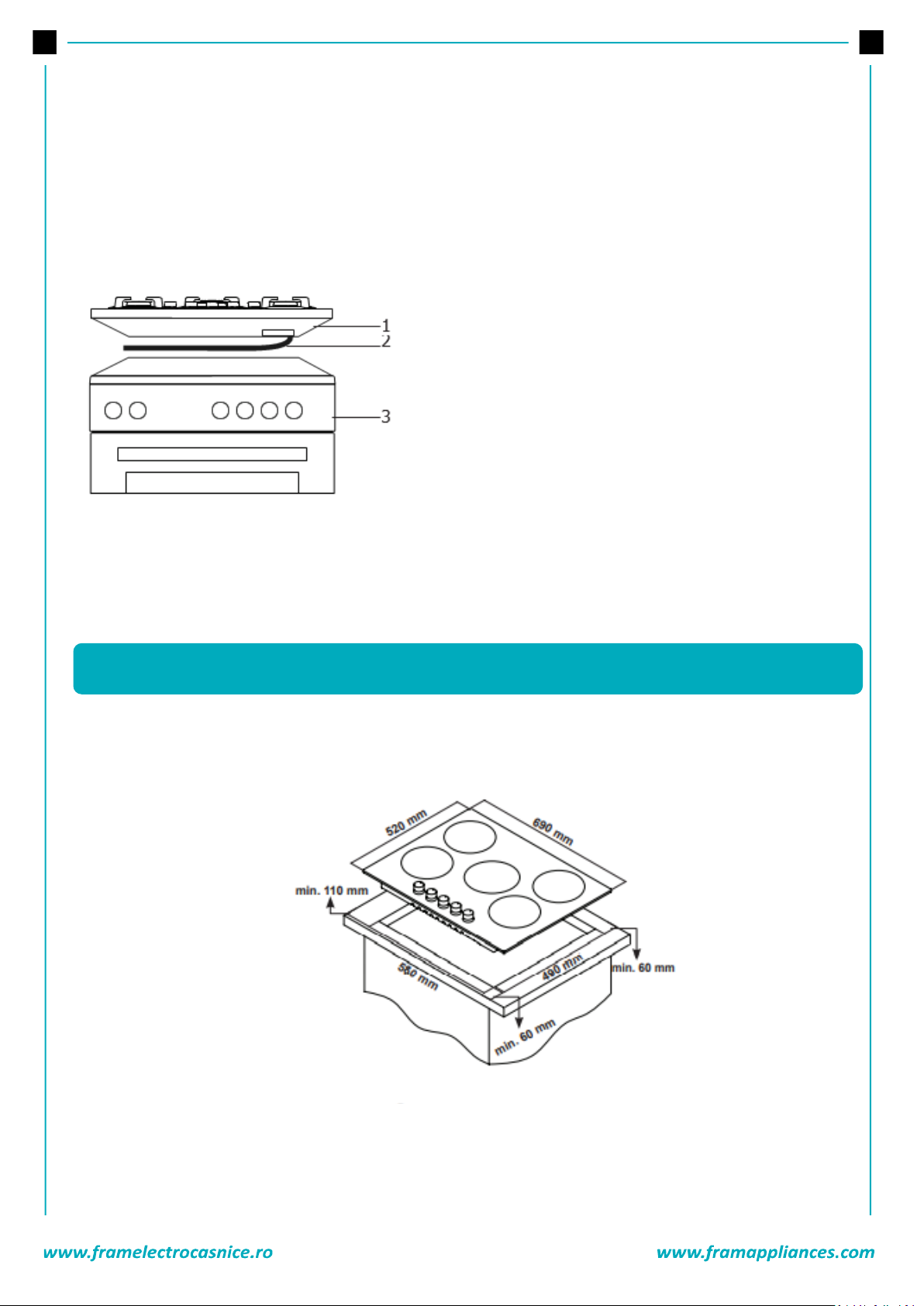

4. Dacă plita urmează a fi montată deasupra unui dulap sau deasupra unui sertar care poate fi deschis, este
necesară montarea sub plită a unei plăci termorezistente cu o deschidere minimă de 15 mm.
Conectarea la sursa de GPL
Pentru conectarea la sursa de GPL (la butelie), fixați colierul metalic pe
furtunul care iese din butelia de GPL. Fixați un capăt al furtunului în
racordul din partea din spate a aparatului, împingând în acesta. Pentru
conectarea cu ușurință a furtunului, încălziți-l în apă clocotită. Apoi
deplasați colierul către capătul furtunului și strângeți-l cu o șurubelniță.

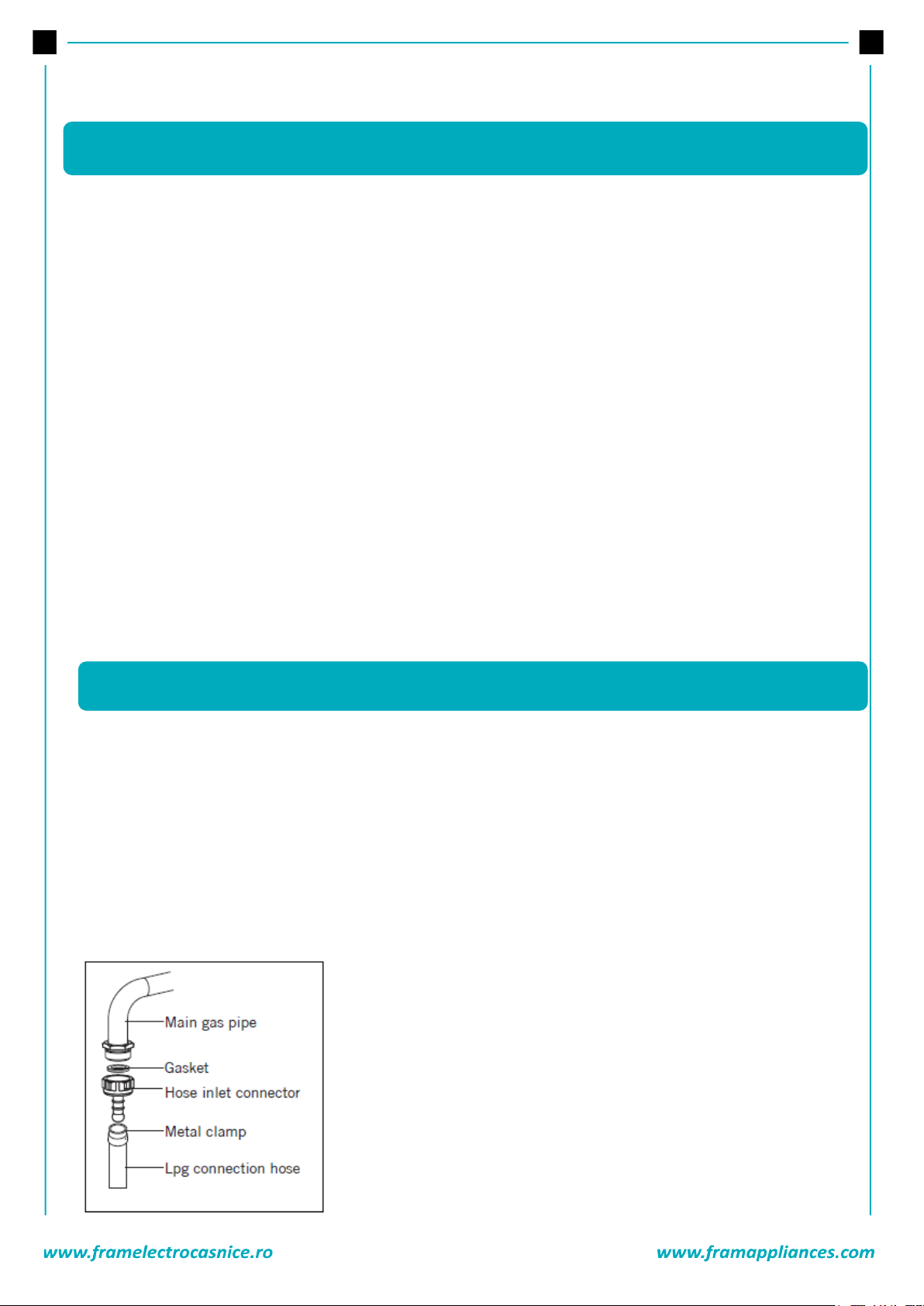

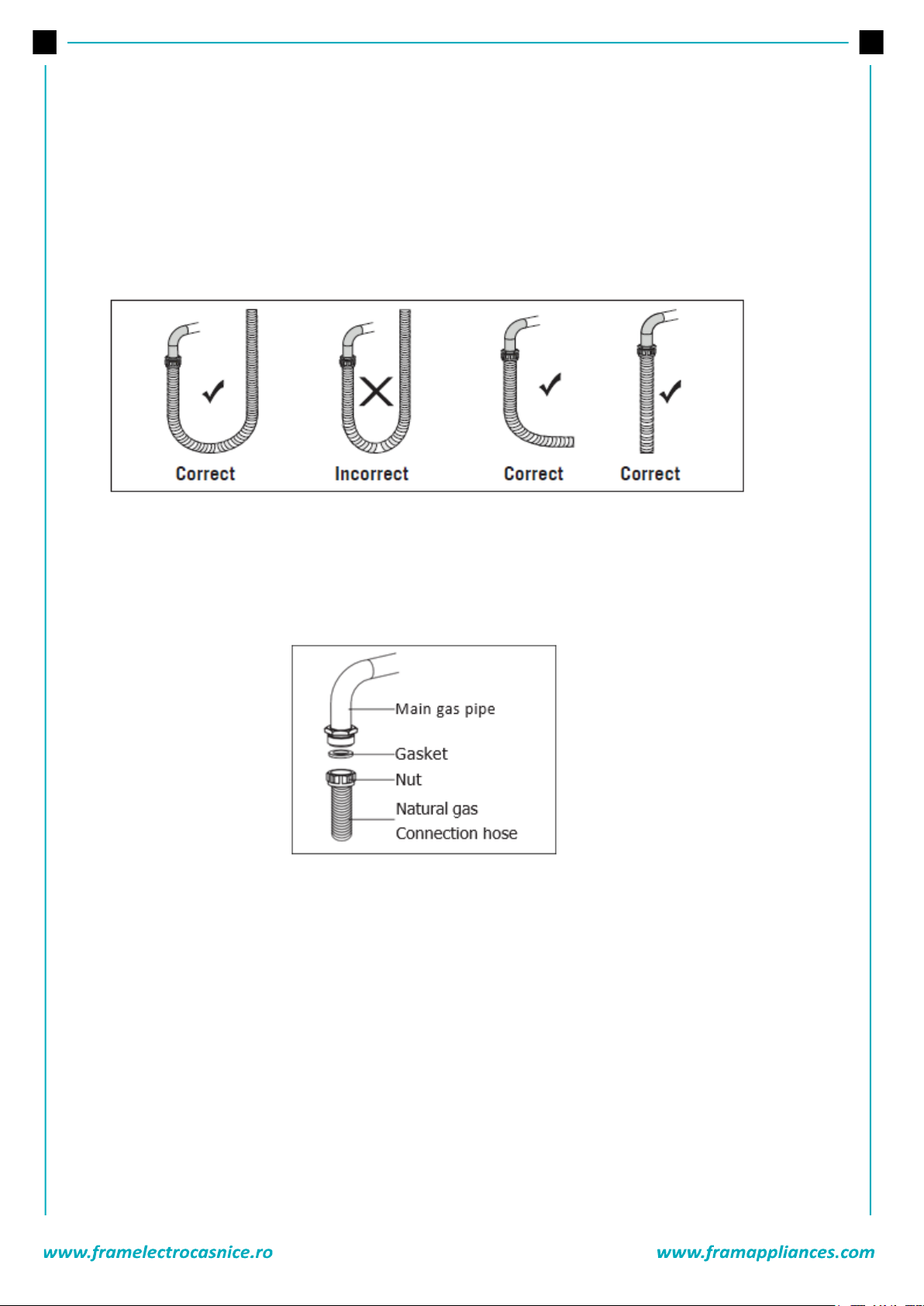

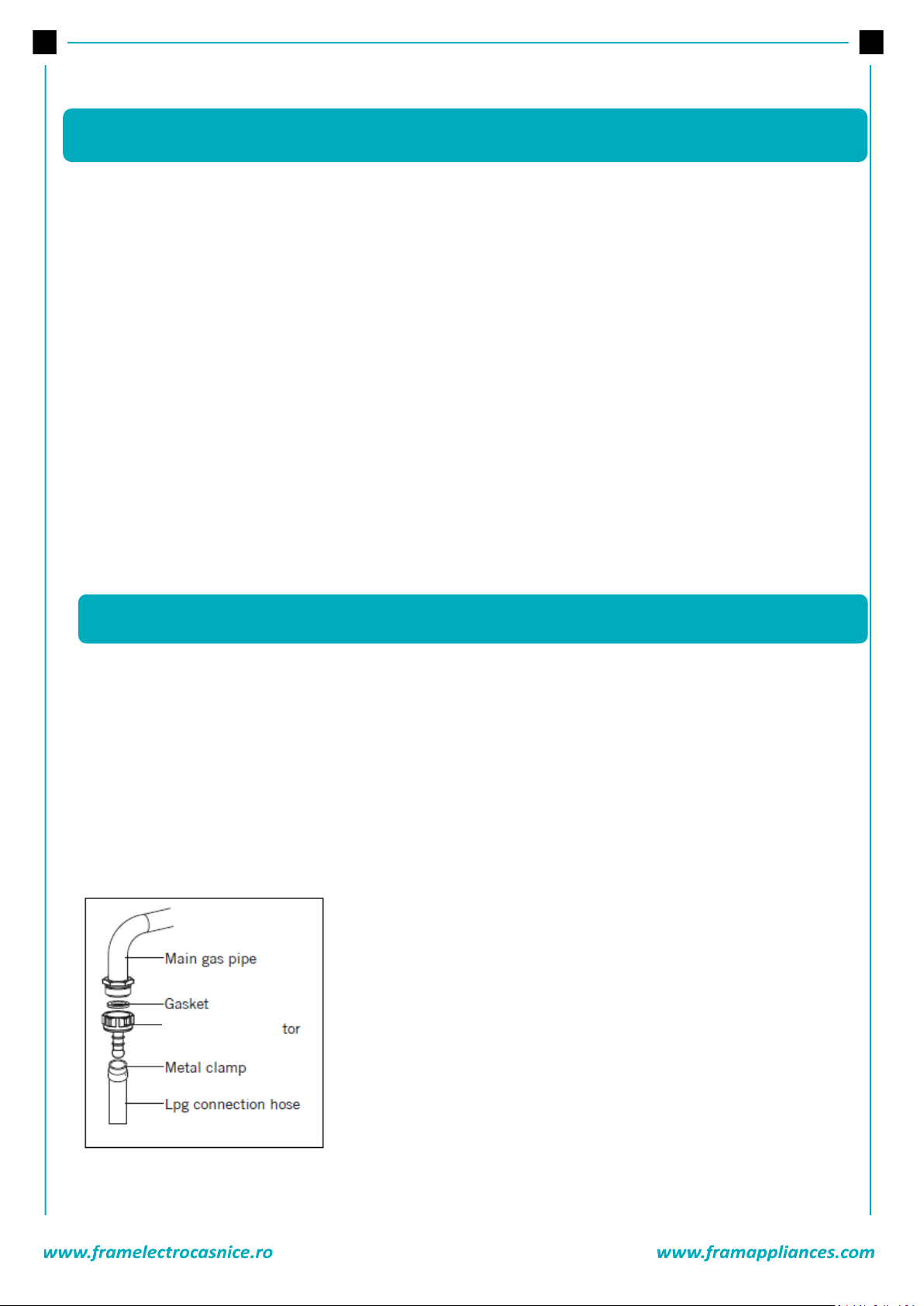

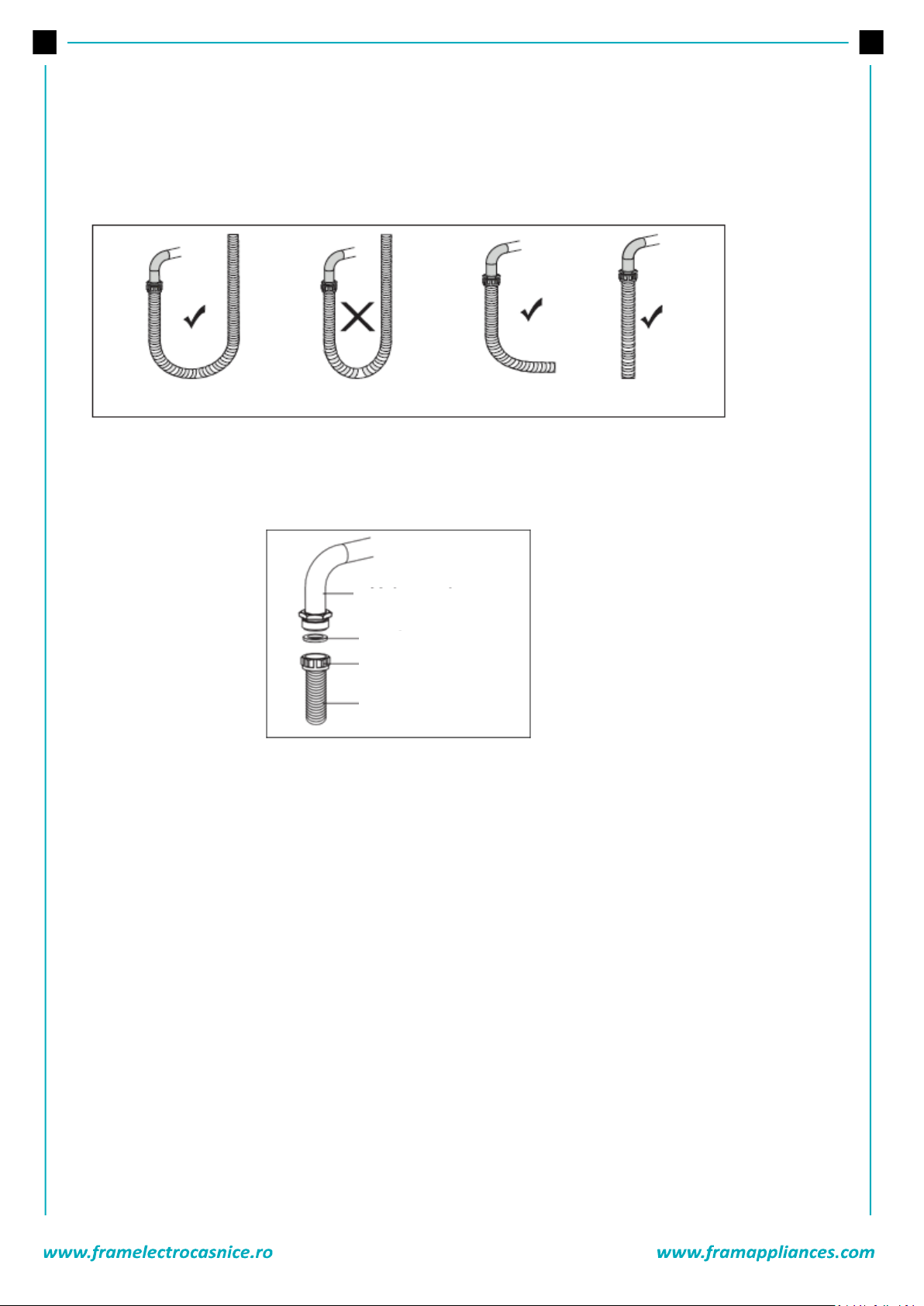

Garnitura și racordul pentru realizarea conectării sunt indicate în
imaginea de mai jos.
NOTĂ: Racordarea la butelia de GPL trebuie realizată prin intermediul
unui regulator de presiune reglat la o presiune de 300 mm coloană de
apă.
7. CONECTAREA LA SURSA DE ALIMENTARE ȘI SIGURANȚA CONECTĂRII
8. CONECTAREA LA SURSA DE GAZ ȘI SIGURANȚA CONECTĂRII
Conductă principală de gaz
Garnitură
Racord pentru furtun
Colier metalic
Furtun de racord GPL
Page 9
8
AVERTISMENT: Furtunul de gaz și conexiunea electrică a aparatului nu trebuie să atingă zonele fierbinți,
cum ar fi partea din spate a aparatului. Furtunul de gaz trebuie poziționat astfel încât să se evite ruperea
acestuia. Deplasarea aparatului conectat la sursa de gaz poate duce la apariția scăpărilor de gaze.
Instrucțiuni privind racordarea la sistemul de alimentare cu gaze:
AVERTISMENT: Conectarea la rețeaua de gaze naturale trebuie efectuată de către personal calificat.
Pentru conectarea la conducta de gaze naturale, puneți garnitura în piulița de la capătul furtunului de
racord pentru gaze naturale. Pentru a conecta furtunul la conducta principală de gaz, strângeți piulița.
Finalizați conectarea prin efectuarea unei verificări în vederea detectării scăpărilor de gaze.
Funcționarea cu gaze naturale/GPL
1. Opriți alimentarea cu gaz și electricitate a plitei. Dacă plita este fierbinte, așteptați ca aceasta să se
răcească.

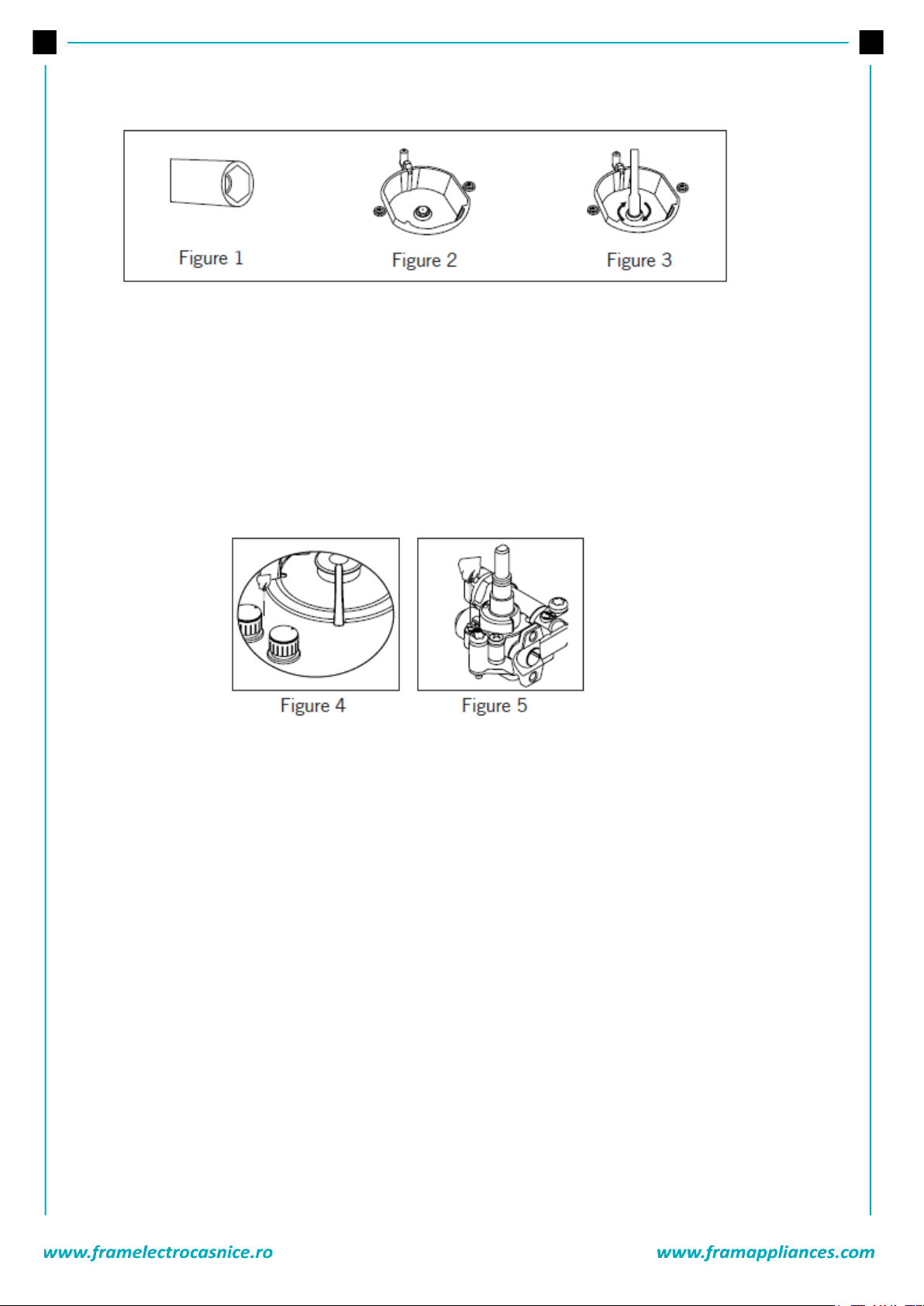

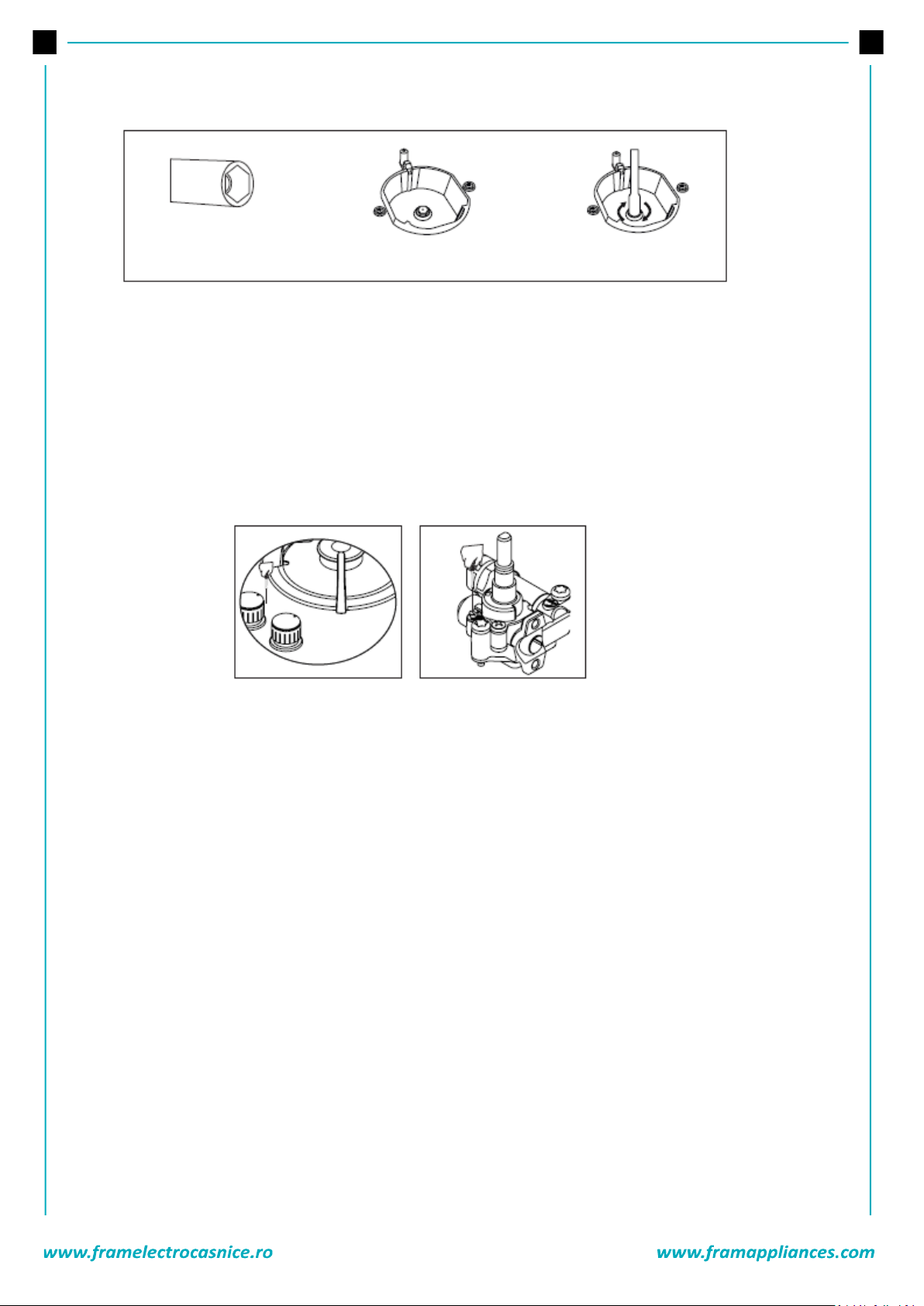

2. Pentru înlocuirea duzelor, utilizați o șurubelniță al cărei cap să corespundă celui indicat în Figura 1.
3. Așa cum este indicat în figura 2, scoateți capacul arzătorului și arzătorul, apoi asigurați-vă că duza este
vizibilă.
4. Scoateți duza prin rotire cu ajutorul unei șurubelnițe, așa cum este indicat în Figura 3, apoi înlocuiți-o cu
una nouă.
Corect
Corect
Corect
Incorect
Conductă principală de gaz
Garnitură
Piuliță
Furtun de racord pentru gaze
naturale
Page 10
9
5. După aceea, scoateți butoanele de comandă ale plitei. Efectuați reglajul prin rotirea șurubului situat în
centrul robinetului pentru gaze cu ajutorul unei șurubelnițe, așa cum este indicat în imaginea de mai jos.
Pentru rotirea șurubului de reglare a debitului, utilizați o șurubelniță cu o dimensiune corespunzătoare.
Pentru funcționare cu GPL, rotiți șurubul în sensul acelor de ceasornic. Pentru funcționare cu gaze naturale,
rotiți șurubul o tură în sens contrar acelor de ceasornic. În poziția inferioară, înălțimea normală a flăcării
trebuie să fie de 6-7 mm. Verificați dacă flacăra este aprinsă sau stinsă. Configurarea aparatului
dumneavoastră poate varia în funcție de tipul de robinet de gaz utilizat.
Figura 1
Figura 2
Figura 3
Figura 4
Figura 5
Page 11
10

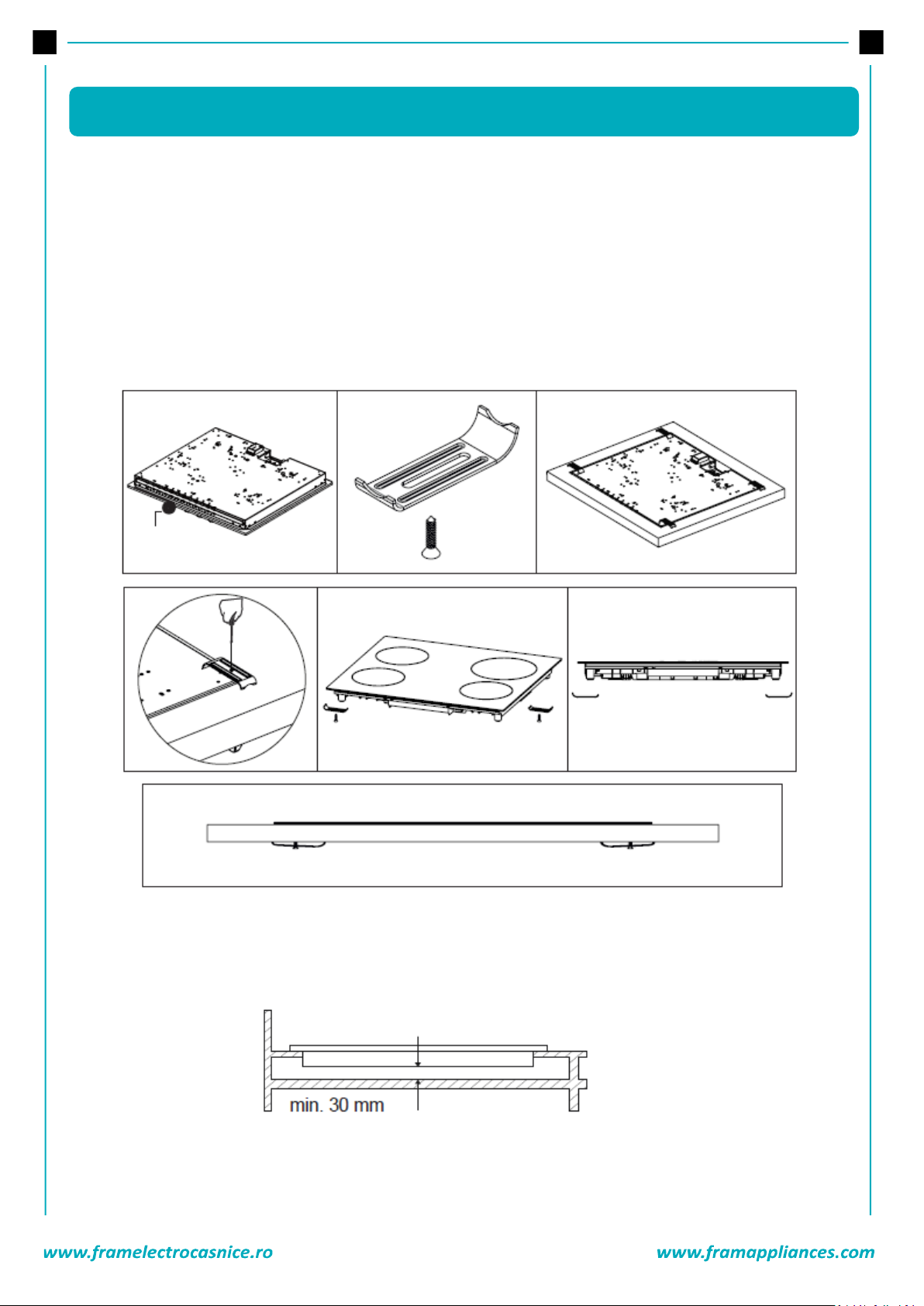

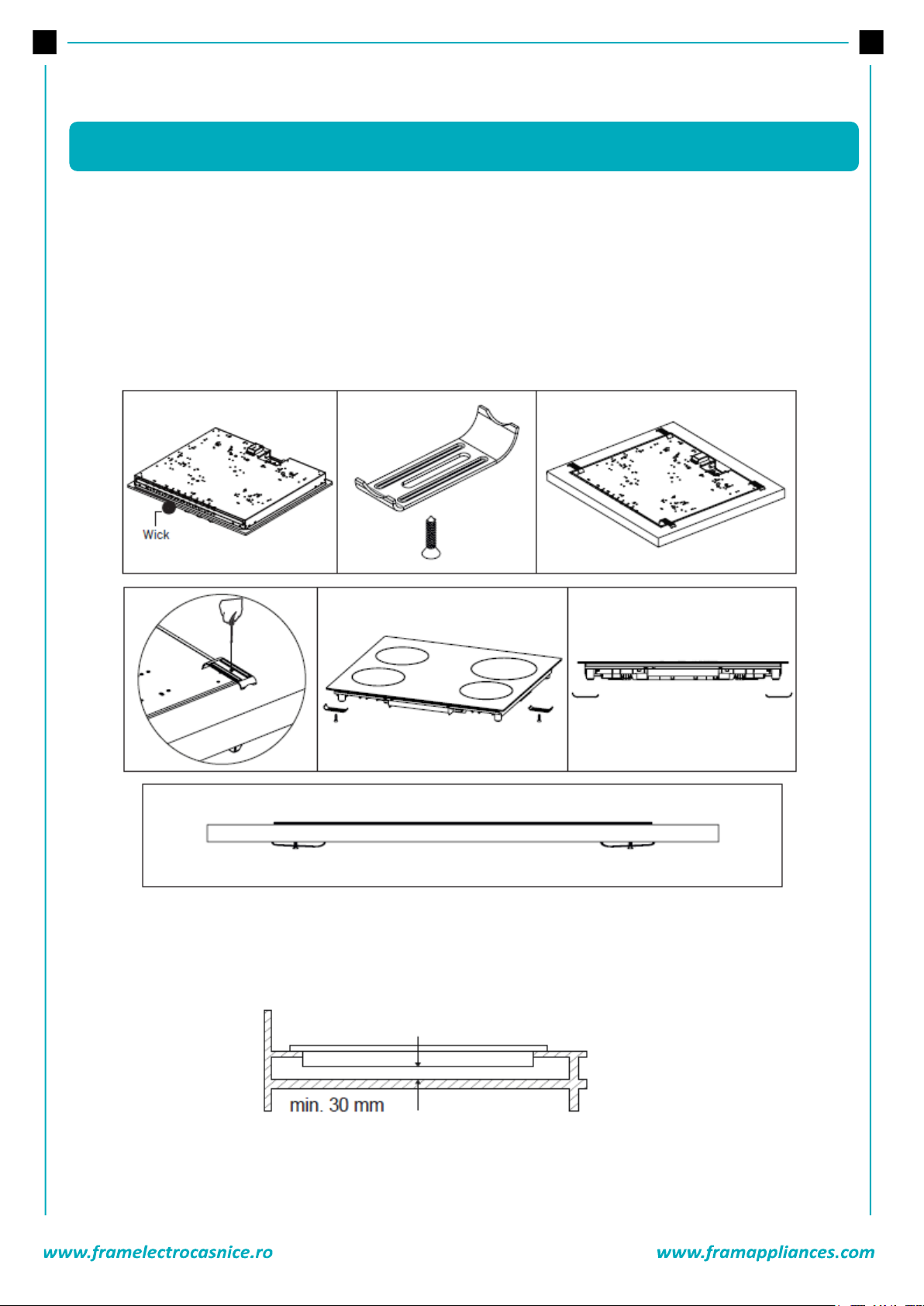

1. Scoateți arzătoarele, capacele arzătoarelor și grătarele.
2. Întoarceți plita cu fața în jos și așezați-o pe o suprafață moale.
3. Pentru a preveni pătrunderea impurităților și a lichidelor în zona dintre plită și blat, aplicați pasta de
etanșare furnizată în pachet pe părțile inferioare ale marginilor plitei. Umpleți bine cu pastă de etanșare
orificiile de la colțuri.
4. Întoarceți plita cu fața în sus, așezați-o în spațiul din blat și reglați-o corespunzător.
5. Prindeți plita de blat cu ajutorul clemelor și șuruburilor furnizate.
Schema de instalare
6. Atunci când aparatul este montat deasupra unui sertar, dacă există riscul ca partea inferioară a
aparatului să atingă sertarul, această secțiune trebuie separată cu ajutorul unui raft din lemn.
9. INSTALARE
Pastă
Page 12
11
7. În cazul montării plitei pe un dulap, așa cum este indicat în figura de mai jos, montați un raft care să separe
plita de dulap. În cazul montării pe un cuptor încorporat, această măsură nu este necesară.
8. În cazul montării plitei lângă un perete lateral, distanța minimă dintre plită și perete trebuie să fie de 50
mm.
Racord în cazul montării plitei deasupra unui cuptor încorporat
Furtunul de gaz trebuie amplasat astfel încât acesta să nu atingă cuptorul, colțuri sau muchii ascuțite, să nu
fie răsucit sau tensionat. Efectuați conectarea la sursa de gaz dinspre partea dreaptă a plitei și fixați furtunul
cu ajutorul unei cleme.
Acordați atenție schițelor și dimensiunilor de mai jos atunci când efectuați instalarea plitei.
10. DIMENSIUNI DE TĂIERE A BLATULUI ÎN VEDEREA INSTALĂRII
Plită încorporabilă de 70 cm
1. Plită
2. Furtun
3. Cuptor
Page 13
12
Asigurați-vă că instalația electrică este potrivită pentru
punerea în funcțiune a aparatului. Dacă instalația
electrică nu este corespunzătoare, apelați la un
electrician și la un instalator în vederea efectuării
tuturor operațiilor necesare. Producătorul nu este
răspunzător pentru daunele apărute în urma efectuării
operațiilor de către persoane neautorizate.
AVERTISMENT: Pregătirea amplasamentului unde
produsul urmează a fi montat și realizarea instalației
electrice cad în sarcina clientului.
AVERTISMENT: Normele din standardele locale privind
instalațiile electrice trebuie respectate în timpul
instalării produsului.
AVERTISMENT: Înainte de instalarea aparatului,
asigurați-vă că acesta nu prezintă deteriorări. Nu
instalați aparatul în cazul în care acesta este deteriorat.
Produsele deteriorate prezintă riscuri pentru siguranța
dumneavoastră.

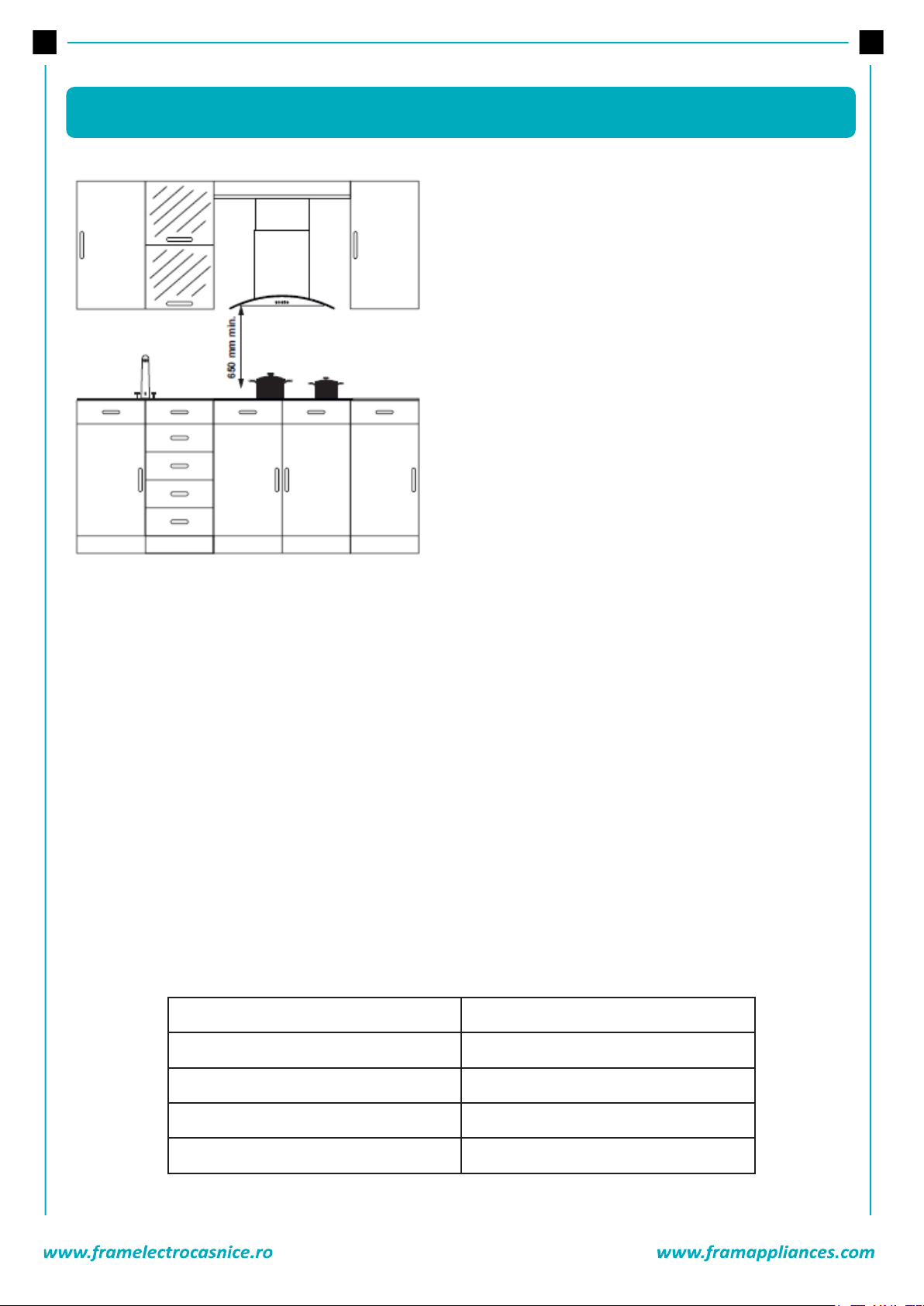

Locul potrivit pentru instalare
Produsul este proiectat pentru montare pe majoritatea tipurilor de blaturi de bucătărie disponibile în comerț.
Trebuie prevăzut un spațiu de siguranță între produs și pereții bucătăriei sau articolele de mobilier. În cazul
instalării unei hote/unui sistem de evacuare deasupra aparatului dumneavoastră, urmați recomandările
producătorului cu privire la înălțimea de instalare (min. 65 cm).
Spațiul din blatul pe care plita urmează a fi instalată trebuie realizat în conformitate cu dimensiunile de
instalare ale plitei.
Pentru instalarea produsului, este necesară respectarea normelor locale cu privire la electricitate.
Aerisirea încăperii
Aerul necesar arderii este preluat din aerul din cameră, iar gazele arse sunt emise direct în încăpere. Pentru
utilizarea în siguranță a produsului dumneavoastră, aerisirea camerei constituie o condiție esențială. În
cazul în care nu este disponibilă nicio fereastră sau deschidere care să permită aerisirea, este necesară
instalarea unui sistem de ventilație suplimentar. Cu toate acestea, dacă încăperea are o ușă care se
deschide către exterior, nu sunt necesare orificii de ventilație.
Dimensiunea încăperii
Orificiu de ventilație
Sub 5 m³
min. 100 cm²
Între 5 m³ și 10 m³
min. 50 cm²
Peste 10 m³
nu este necesar
În subsol sau pivniță
min. 65 cm²
11. INSTALAREA PLITEI ÎNCORPORABILE
Page 14
13

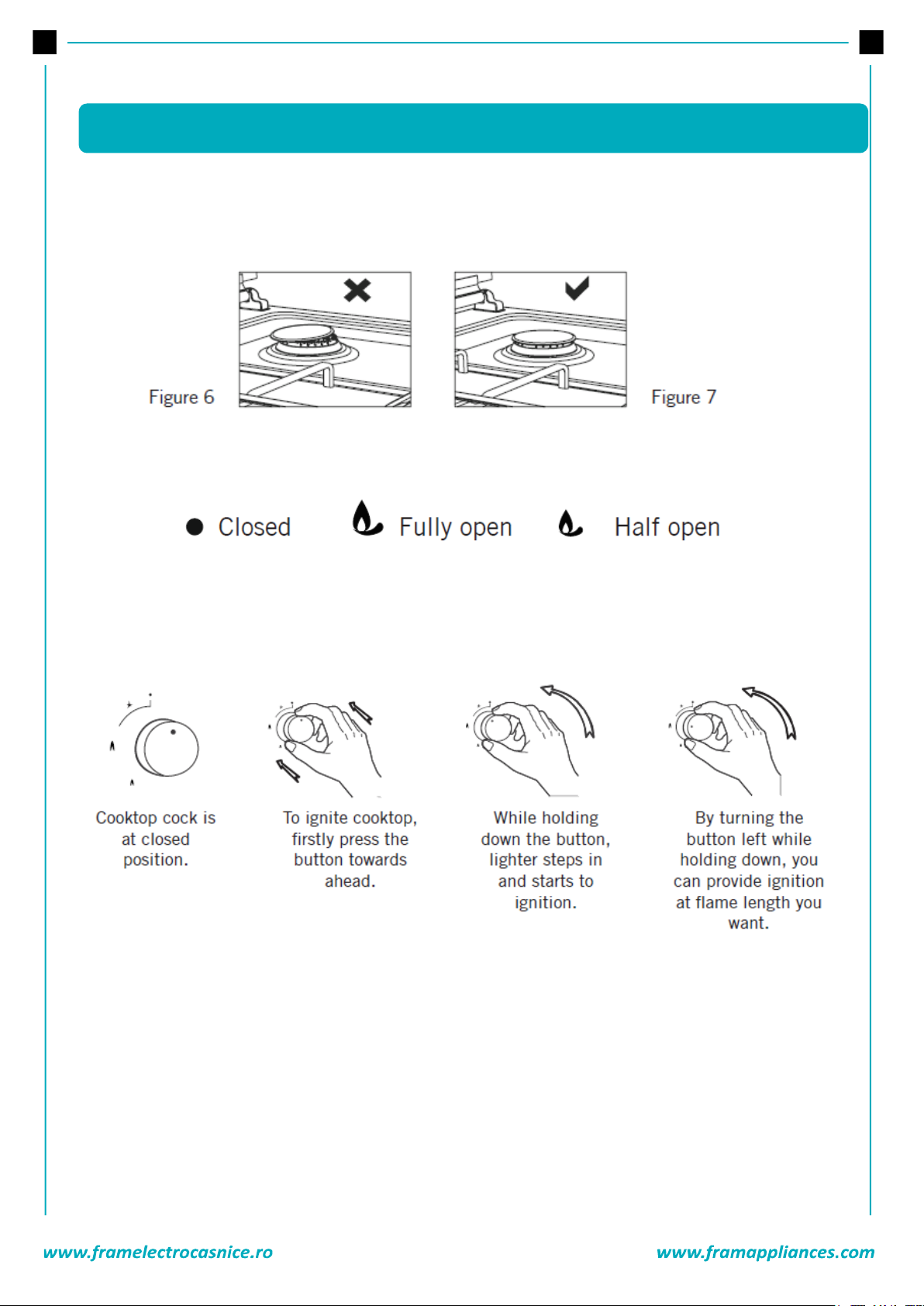

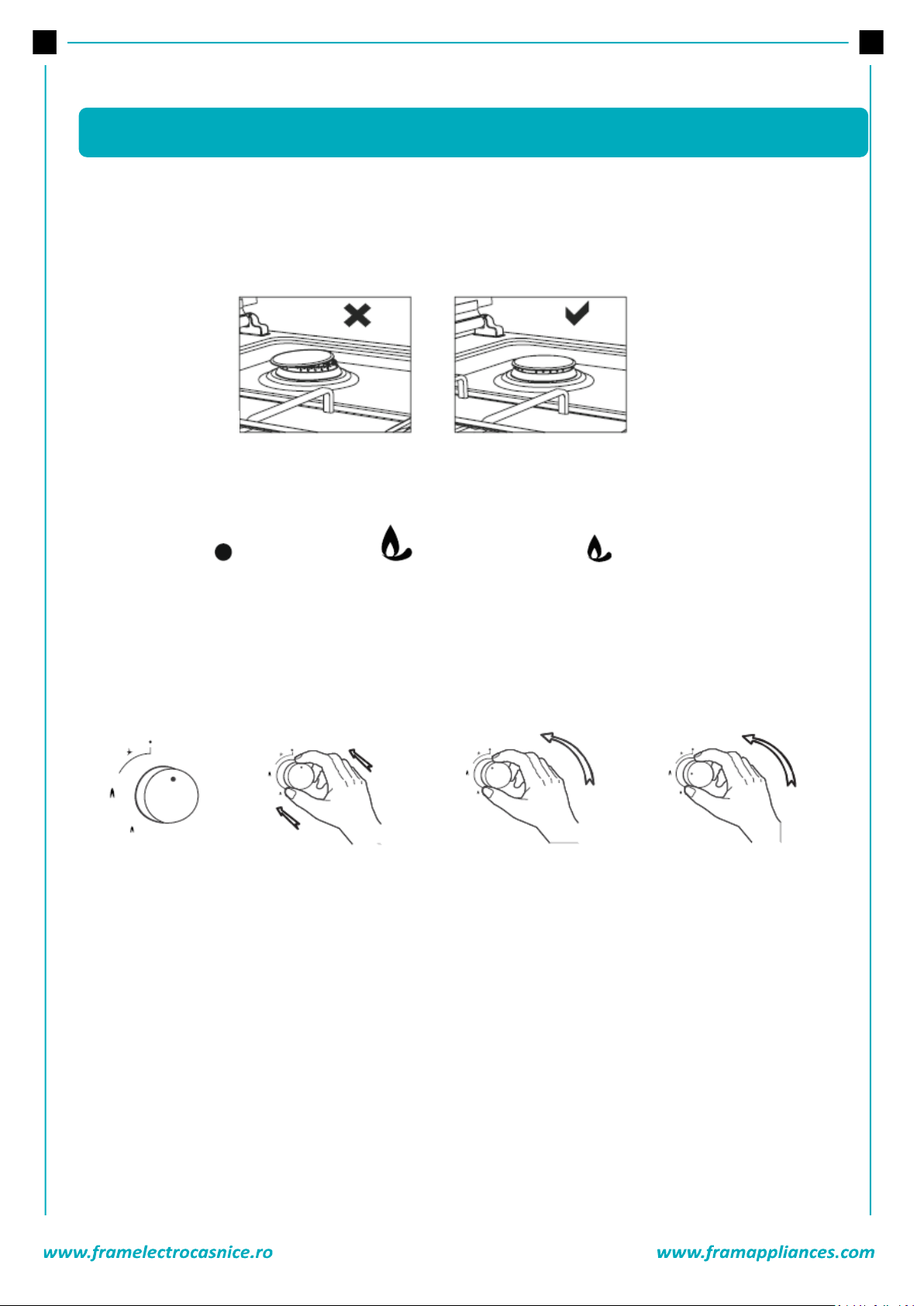

1. Înainte de a începe să utilizați plita, asigurați-vă că toate capacele arzătoarelor sunt poziționate corect.
Poziția corectă a capacelor arzătoarelor este indicată în imaginea de mai jos.
2. Butoanele plitei sunt prevăzute cu un sistem special de blocare. Pentru aprinderea unui arzător, apăsați
butonul care corespunde acelui arzător și răsuciți-l în timp ce îl mențineți apăsat.
3. Pentru modelele cu aprindere automată, aprinderea este realizată cu ajutorul electricității. Prin
urmare, înainte de a utiliza aparatul, asigurați-vă că acesta este conectat la sursa de alimentare cu
energie electrică. Pentru aceste modele, aprinderea se efectuează după cum urmează.
4. Asigurați-vă că grătarele plitei sunt poziționate corespunzător. În cazul în care grătarele nu sunt
poziționate corespunzător, vasele puse pe acestea se pot răsturna.
5. Pentru modelele prevăzute cu sistem de siguranță la aprindere, după efectuarea operației de
aprindere conform instrucțiunilor de mai sus, așteptați timp de 5-10 secunde înainte de a elibera
butonul. După expirarea acestei durate, mecanismul de siguranță va permite menținerea flăcării. În cazul
în care flacăra arzătorului se stinge accidental, dispozitivul de siguranță intră în funcțiune imediat și
oprește alimentarea cu gaz.
12. UTILIZAREA PLITEI ÎNCORPORABILE
Figura 6
Figura 7
Închis
Deschis complet
Deschis pe jumătate
Butonul plitei este
în poziția ÎNCHIS.
Pentru a aprinde plita,
apăsați mai întâi pe
buton către înainte.
Mențineți apăsat
butonul, iar sistemul
de aprindere va
permite aprinderea
flăcării.
Prin rotirea butonului
plitei către stânga în
timp ce îl mențineți
apăsat, puteți aprinde
flacăra la intensitatea
dorită.
Page 15
14

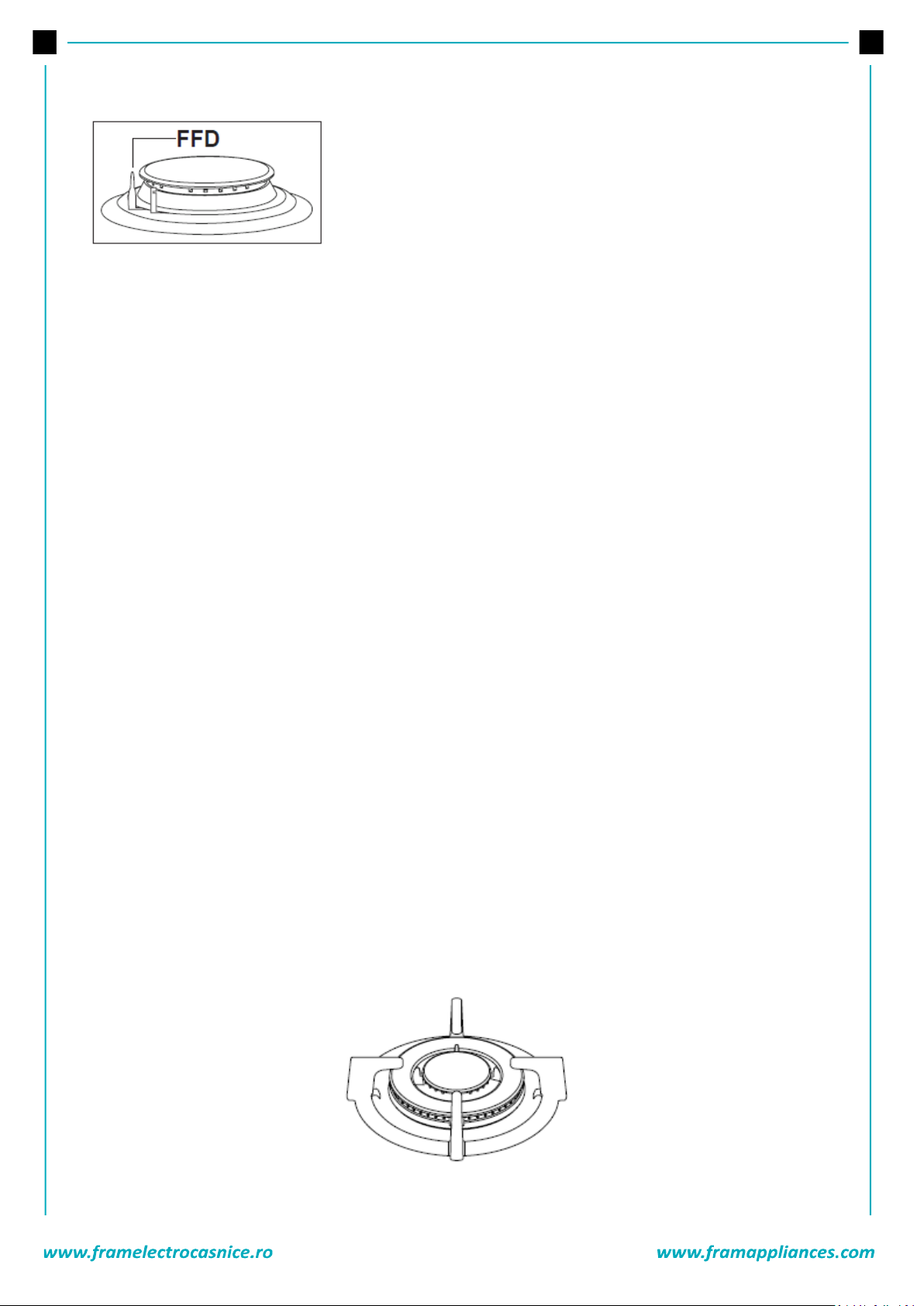

6. Dispozitivul de supraveghere a flăcării (FFD)*: intră în funcțiune
imediat ce mecanismul de siguranță se activează în urma vărsării de
lichide pe plitele superioare.
7. În cazul utilizării unui ibric pentru cafea, asigurați-vă că acesta este poziționat corect pe grătarul plitei.
Utilizați ibricul numai pe arzătorul mic.
8. În cazul utilizării oalelor, încercați să le centrați corespunzător pe arzătoare. Astfel, puteți economisi
energie. Tabelul de mai jos prezintă diametrele vaselor de gătit recomandate pentru utilizare pentru fiecare
arzător. Zona de pe plită destinată utilizării wokului permite prepararea rapidă a alimentelor.
9. Asigurați-vă că grătarele plitei sunt poziționate corespunzător. În cazul în care grătarele nu sunt
poziționate corespunzător, vasele puse pe acestea se pot răsturna.
10. Așezați oalele și tigăile astfel încât mânerele acestora să nu se afle deasupra ochiurilor, pentru a preveni
încingerea mânerelor.
11. Puneți în oale și tigăi cantități corespunzătoare de alimente. Astfel, puteți preveni revărsarea
alimentelor.
12. Dimensiunea recipientului de gătit și cea a flăcării trebuie să se potrivească. Reglați flăcările astfel încât
să nu depășească baza recipientului.
13. Nu utilizați pe plită recipiente instabile, care pot fi răsturnate cu ușurință.
14. Nu așezați oale sau tigăi goale pe ochiurile aprinse.
15. Opriți ochiurile după fiecare utilizare.
16. Nu puneți pe produs recipiente care pot fi afectate de căldură.
17. Nu utilizați ochiurile fără a pune oale sau tigăi pe acestea.
18. Nu puneți pe ochiuri capacele oalelor sau tigăilor.
19. Atunci când doriți să puneți o oală pe alt ochi, ridicați oala și așezați-o din nou, nu o trageți.
20. Lăsați deschise capacele recipientelor pe care le utilizați pentru încălzirea uleiului.
21. Nu puneți în tigaie o cantitate de ulei care să depășească o treime din capacitatea tigăii. Nu lăsați uleiul
nesupravegheat în timpul încălzirii acestuia. Uleiul foarte încins poate provoca un incendiu.
Arzătorul pentru wok *
Arzătorul pentru wok este potrivit pentru vase mari și preparare rapidă, sistemul cu flacără dublă
permițând distribuirea uniformă a căldurii pe fundul vaselor de gătit. Acesta este ideal pentru prepararea
rapidă a alimentelor la temperaturi ridicate. Atunci când doriți să utilizați vase de gătit normale pe
arzătorul pentru wok, este necesar să scoateți adaptorul pentru wok.
Page 16
15

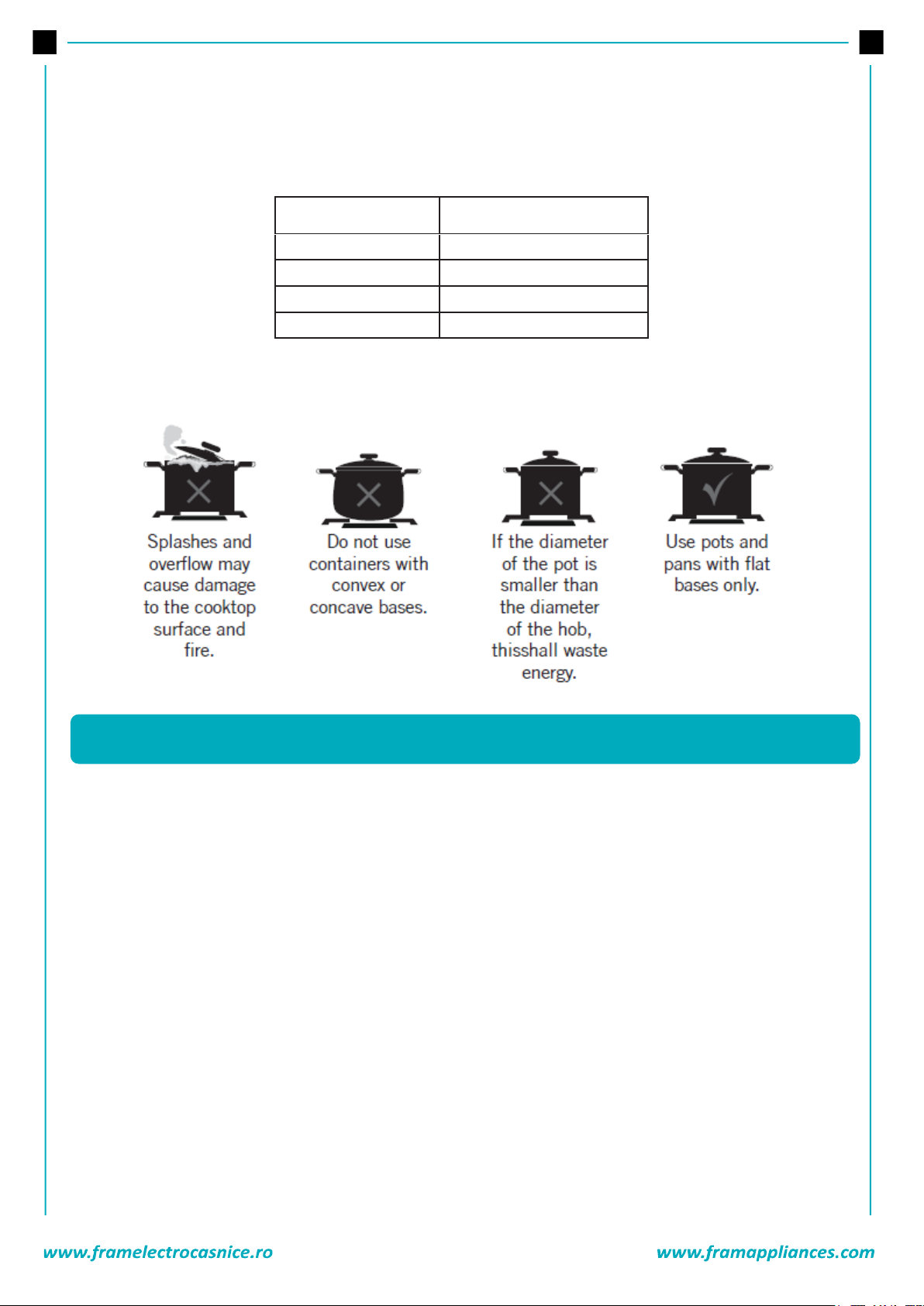

Dimensiunile oalelor
Sunt furnizate în tabelul de mai jos recomandări privind diametrele oalelor.
AVERTISMENT: Vasele de gătit care pot fi utilizate cu aparatele trebuie să aibă diametrul de cel puțin
120 mm.
Înainte de efectuarea operațiilor de întreținere sau curățare, deconectați ștecărul de la sursa de alimentare
și opriți robinetul de gaz. Dacă plita este fierbinte, așteptați ca aceasta să se răcească.
1. Pentru asigurarea unei durate îndelungate de exploatare și pentru o utilizare economică, operațiile de
curățare și întreținere a plitei trebuie efectuate cu regularitate.
2. Nu curățați plita cu instrumente dure, cum ar fi perii aspre, bureți de sârmă sau cuțite. Nu utilizați materiale
dure, acizi sau detergenți abrazivi.
3. Ștergeți componentele plitei cu o cârpă umedă și detergent, apoi ștergeți-le bine cu o cârpă moale.
4. Curățați suprafețele din sticlă cu substanțe speciale de curățare a sticlei. Zgârierea suprafețelor din sticlă
poate duce la spargerea sticlei. Nu utilizați substanțe de curățare abrazive sau raclete metalice.
5. Nu curățați produsul cu aparate de curățat cu aburi.
6. Curățați capacele arzătoarelor și suprafața plitei cu apă și detergent. Curățați duzele cu o perie.
7. Nu utilizați acid, diluant sau benzină pentru curățarea plitei.
8. Nu spălați în mașina de spălat vase componentele din plastic sau aluminiu ale plitei.
9. Curățați imediat oțetul, lămâia, sarea și substanțe acide și alcaline similare vărsate pe plită.
10. În timp, butoanele plitei se rotesc mai greu sau se blochează; în aceste cazuri, poate fi necesară înlocuirea
butoanelor. Înlocuirea butoanelor trebuie efectuată numai de către personal autorizat.
Plite metalice
control frontal, 70 cm
Arzător mic
12-18 cm
Arzător mediu
18-20 cm
Arzător mare
22-24 cm
Arzător pentru wok
24-26 cm
13. CURĂȚARE ȘI ÎNTREȚINERE
Stropii și alimentele
vărsate pot deteriora
suprafața plitei și pot
provoca incendii.
Nu utilizați recipiente
cu baze concave sau
convexe.
Dacă diametrul oalei
este mai mic decât
diametrul ochiului, se
pierde energie.
Utilizați numai oale și
tigăi cu baza plată.
Page 17
16
Puteți remedia problemele pe care le întâlniți prin verificarea următoarelor puncte înainte de contacta
serviciul de asistență tehnică.
Puncte de verificare
În cazul în care întâmpinați probleme în timpul utilizării plitei, consultați mai întâi tabelul de mai jos și
încercați să puneți în aplicare sfaturile din cadrul acestuia.
Problemă
Cauză posibilă
Soluție
Ochiurile nu se aprind.
Aprinzătorul nu produce scântei.
Verificați sursa de alimentare cu energie electrică.
Capacul arzătorului nu este montat
corespunzător.
Montați corespunzător capacul.
Alimentarea cu gaz este închisă.
Deschideți complet robinetul de gaz.
Ochiurile se aprind
necorespunzător.
Robinetul de gaz nu este deschis complet.
Deschideți complet robinetul de gaz.
Capacul arzătorului nu este montat
corespunzător.
Montați corespunzător capacul.
Bujia de aprindere este înfundată cu
corpuri străine.
Îndepărtați corpurile străine cu o lavetă.
Ochiurile sunt umede.
Uscați cu atenție ochiurile.
Orificiile distribuitorului de flacără sunt
înfundate.
Curățați distribuitorul de flacără.
Zgomot în timpul arderii
sau aprinderii.
Capacul arzătorului nu este montat
corespunzător.
Montați corespunzător capacul.
Flacăra se stinge în
timpul funcționării.
Dispozitivul de supraveghere a flăcării este
înfundat cu corpuri străine.
Curățați dispozitivul de supraveghere a flăcării.
Alimentele vărsate sting flacăra.
Stingeți ochiul. Așteptați un minut, apoi reaprindeți-l.
Un curent puternic de aer stinge flacăra.
Verificați ochiul utilizat și asigurați-vă că în spațiul de
gătit nu sunt curenți de aer, de exemplu, de la o
fereastră deschisă. Așteptați un minut, apoi reaprindeți-
l.
Flacăra este galbenă.
Orificiile distribuitorului de flacără sunt
înfundate.
Curățați distribuitorul de flacără.
Se utilizează un gaz diferit.
Verificați gazul utilizat.
Flacăra este instabilă.
Capacul arzătorului nu este montat
corespunzător.
Montați corespunzător capacul.
Miros de gaz.
Un buton aferent unui arzător al plitei a
fost lăsat în poziția deschis.
Asigurați-vă că niciunul dintre butoanele aferente
arzătoarelor nu a fost lăsat deschis.
Scăpări de gaz la nivelul racordului dintre
butelia de gaz și plită.
Asigurați-vă că racordurile nu prezintă scăpări.
Aprinzătorul nu
funcționează.
Duzele sau bujiile de aprindere sunt
murdare.
Curățați duzele sau bujiile de aprindere ale arzătoarelor.
Conductele arzătoarelor sunt înfundate.
Curățați conductele arzătoarelor.
14. REMEDIEREA PROBLEMELOR
Page 18
17
REGULI PRIVIND MANEVRAREA
1. Pentru transportul sau deplasarea aparatului, nu utilizați ușa și/sau mânerul acestuia.
2. Efectuați deplasarea și transportul în ambalajul original.
3. Acordați atenție maximă aparatului în timpul încărcării/descărcării și manevrării.
4. Asigurați-vă că ambalajul este bine închis în timpul manevrării și transportului.
5. Protejați ambalajul de factori externi (umiditate, apă etc.) care îl pot avaria.
6. Aveți grijă să nu deteriorați aparatul în urma loviturilor, căderilor, scăpărilor etc. în timpul manevrării și
transportării și să nu îl spargeți sau deformați în timpul utilizării.
Puteți utiliza plitele electrice încorporabile prin rotirea butoanelor de pe panoul de control la nivelul dorit.
Nivelurile de putere ale plitelor încorporabile sunt indicate în tabelul de mai jos:
Tabel cu duze, debite de gaze și niveluri de putere
Caracteristici arzător
G30,28-30 mbar
G31,37 mbar
G20, 20 mbar
G25, 25 mbar
GPL
Gaze naturale
Arzător pentru wok
(3,5)
Duză
Duză
0,96
mm
1,40
mm
Debit de
gaz
Debit de
gaz
254
g/h
0,333
m³/h
Putere
Putere
3,50
kW
3,50
kW
Arzător pentru wok
(2,5)
Duză
Duză
0,82
mm
1,15
mm
Debit de
gaz
Debit de
gaz
182
g/h
0.243
m³/h
Putere
Putere
2,50
kW
2,50
kW
Arzător rapid
Duză
Duză
0,85
mm
1,15
mm
Debit de
gaz
Debit de
gaz
211
g/h
0.276
m³/h
Putere
Putere
2,90
kW
2,90
kW
Arzător semi-rapid
Duză
Duză
0,65
mm
0,97
mm
Debit de
gaz
Debit de
gaz
124
g/h
0.162
m³/h
Putere
Putere
1,70
kW
1,70
kW
Arzător auxiliar
Duză
Duză
0,50
mm
0,72
mm
Debit de
gaz
Debit de
gaz
69
g/h
0,96
m³/h
Putere
Putere
0,95
kW
0,95
kW
Specificații
Nivelul 1
Nivelul 2
Nivelul 3
Nivelul 4
Nivelul 5
Nivelul 6
plită Ø 80 mm
200 W
250 W
450 W
---
---
---
plită Ø 145 mm
250 W
750 W
1000 W
---
---
---
plită Ø 180 mm
500 W
750 W
1500 W
---
---
---
plită rapidă Ø 145 mm
500 W
1000 W
1500 W
---
---
---
plită rapidă Ø 180 mm
850 W
1150 W
2000 W
---
---
---
plită Ø 145 mm
95 W
155 W
250 W
400 W
750 W
1000 W
plită Ø 180 mm
115 W
175 W
250 W
600 W
850 W
1500 W
plită rapidă Ø 145 mm
135 W
165 W
250 W
500 W
750 W
1500 W
plită rapidă Ø 180 mm
175 W
220 W
300 W
850 W
1150 W
2000 W
Tensiune de alimentare
220-240 V 50/60 Hz.
15. CARACTERISTICI TEHNICE
Page 19
18
AVERTISMENT: Valorile diametrelor sunt specificate fără virgulă pe duze. De exemplu, diametrul de 1,70
mm este specificat „170” pe duze.
AVERTISMENT: Pentru ca modificarea să fie realizată de service-ul autorizat, trebuie luat în considerare
acest tabel. Producătorul nu poate fi tras la răspundere pentru eventualele probleme apărute ca urmare
modificărilor necorespunzătoare.
AVERTISMENT: Pentru a creșterea calității produsului, specificațiile tehnice pot fi modificate fără o
notificare prealabilă.
AVERTISMENT: Valorile furnizate împreună cu aparatul sau în cadrul documentelor însoțitoare sunt valori
de laborator conforme cu standardele aplicabile. Aceste valori pot varia în funcție de condițiile de utilizare
și de mediu.
Va informam ca persoanele fizice au urmatoarele obligatii prin legislatia specifica privind protectia mediului
si regimul deseurilor: deseurile de echipamente electrice si electronice (DEEE), pot contine substante
periculoase pentru mediu si sanatatea umana. Conform OUG 5/2015, exista obligativitatea predarii acestora,
pentru tratarea corespunzatoare si valorificarea componentelor reciclabile.
Societatea Network One Distribution S.R.L. este platitoare de taxa de ”timbru verde” pentru fiecare
Echipament Electric si Electronic (EEE) pe care il pune pe piata. Acest cost asigura tratarea ulterioara a
echipamentelor uzate colectate. Din acest motiv, odata ce devine deseu, produsul EEE poate fi predat gratuit
operatorului Dvs. de salubritate, la magazine atunci cand achizitionati alt echipament similar, sistemul “unul
la unu “sau la punctul de colectare organizat de Primaria Sectorului / localitatii Dvs.
Simbolul (marcajul) aplicat produselor, care indica faptul ca deseurile DEEE, bateriile
si acumulatorii fac obiectul unei colectari separate, il reprezinta o pubela barata cu
o cruce.
Aceste masuri vor ajuta la protejarea mediului.
Societatea Network One Distribution S.R.L. este inscrisa in Registrul de punere pe piata a echipamentelor
electrice si electronice, avand numarul de inregistrare: RO-2016-03-EEE-0201-IV. De asemenea, au fost
intocmite si sunt gestionate: Registrul de Retragere EEE si Registrul de Rechemare EEE, in conformitate cu
HG 322/2013. Totodata societatea este inscrisa in Registrul de punere pe piata a bateriilor, avand numarul
de inregistrare: RO-2011-03-B&A-0283.
Conformitatea cu directiva RoHS: Produsul pe care l-aţi cumpărat este conform cu Directiva RoHS UE
(2011/65/UE). Nu conţine materialele dăunătoare şi interzise specificate în Directivă.
Va multumim ca participati alaturi de noi la protejarea mediului si a sanatatii umane!
MĂSURI PENTRU PROTECȚIA MEDIULUI
Page 20
19
F R A M este marcă înregistrată a companiei Network One Distribution SRL. Celelalte branduri și
denumirile produselor sunt mărci de comerț sau mărci de comerț înregistrate ale respectivilor
deținători.
Nicio parte a specificațiilor nu poate fi reprodusă sub nicio formă și prin niciun mijloc, nici utilizată
pentru obținerea unor derivate precum traduceri, transformări sau adaptări, fără consimțământul
prealabil al companiei NETWORK ONE DISTRIBUTION.
Copyright © 2020 Network One Distribution. Toate drepturile rezervate.
www.framelectrocasnice.ro; www.framappliances.com; www.nod.ro
Acest produs este proiectat și realizat în conformitate cu standardele și normele Comunității
Europene.
Importator: Network One Distribution
Str. Marcel Iancu, nr. 3-5, București, România
Tel: +40 21 211 18 56, www.framelectrocasnice.ro , www.nod.ro
Page 21
20
FBH-S705IWF-RBK
BUILT-IN HOB
5 Gas Burners, Spare LPG nozzles included
Page 22
21
Before using the appliance, please read carefully this instruction manual and keep it for future reference.
This instruction manual is designed to provide you with all required instructions related to the installation,
use and maintenance of the appliance.
In order to operate the unit correctly and safety, please read this instruction manual carefully before
installation and usage.
➔ Built in Hob
➔ User manual
➔ Warranty card
Thank you for purchasing this product F R A M !
1. INTRODUCTION
2. CONTENT OF YOUR PACKAGE
Page 23
22
Safety instructions
• Carefully read all instructions before using your appliance and keep them in a convenient place for
reference when necessary.
• This manual has been prepared for more than one model therefore your appliance may not have
some of the features described within. For this reason, it is important to pay particular attention to any
figures whilst reading the operating manual.
General safety warnings
• This appliance can be used by children aged from 8 years and above and by persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been given
supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.
Children should not play with the appliance. Cleaning and user maintenance should not be made by children
without supervision.
WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid
touching heating elements. Keep children less than 8 years of age away unless they are continually
supervised.
WARNING: Unattended cooking on a hob with fat or oil can be dangerous and may result in fire. NEVER
try to extinguish such a fire with water but switch off the appliance and cover the flame with a lid or a fire
blanket.
CAUTION: The cooking process must be supervised. A short-term cooking process has to be supervised
continuously.
WARNING: Danger of fire: Do not store items on the cooking surfaces.
WARNING: If the surface is cracked, switch off the appliance to avoid the possibility of electric shock.
• Maintenance and repair work should only be carried out by authorized service technicians.
Installation and repair work that is carried out by unauthorized technicians may be dangerous. Do not alter
or modify the specifications of the appliance in any way. Inappropriate hob guards can cause accidents.
• Before connecting your appliance, make sure that the local distribution conditions (nature of the gas
and gas pressure or electricity voltage and frequency) and the specifications of the appliance are compatible.
The specifications for this appliance are stated on the label.
CAUTION: This appliance is designed only for cooking food and is intended for indoor domestic
household use only. It should not be used for any other purpose or in any other application, such as for
non-domestic use, in a commercial environment or for heating a room.
• This appliance is not connected to a ventilation device. It shall be installed and connected in
accordance with current installation regulations. Particular attention should be given to the relevant
requirements regarding ventilation.
• If the burner has not lit after 15 seconds, stop operating the device and open the compartment door.
Wait at least 1 minute before attempting to ignite the burner again.
• These instructions are only valid if the correct country symbol appears on the appliance. If the symbol
does not appear on the appliance, refer to the technical instructions which describe how to modify the
appliance to match the conditions of use of the country.
3. SAFETY PRECAUTIONS
Page 24
23
• Make sure that the supply cord is not trapped or damaged during installation. If the supply cord is
damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order
to prevent a hazard.
If your appliance is provided with a cooking hotplate made of glass or glass ceramic:
Installation warnings
• Do not operate the appliance before it is fully installed.
• The appliance must be installed by an authorized technician. The manufacturer is not responsible for
any damage that might be caused by incorrect placement and installation by unauthorized people.
• When the appliance is unpacked, make sure that it is has not been damaged during transportation.
In the case of defect, do not use the appliance and contact a qualified service agent immediately. The
materials used for packaging (nylon, staplers, Styrofoam, etc.) may be harmful to children and they should
be collected and removed immediately.
• Protect your appliance from the atmosphere. Do not expose it to sun, rain, snow, dust or excessive
humidity.
• Materials around the appliance (i.e. cabinets) must be able to withstand a minimum temperature of
100°C.
• The appliance must not be installed behind a decorative door, in order to avoid overheating.
During use
• Do not put flammable or combustible materials in or near the appliance when it is operating.
Do not leave the oven unattended when cooking with solid or liquid oils. They may catch fire under extreme
heating conditions. Never pour water on to flames that are caused by oil, instead switch the cooker off and
cover the pan with its lid or a fire blanket.
• Always position pans over the center of the cooking zone, and turn the handles to a safe position so
they cannot be knocked or grabbed.
• If the product will not be used for a long period of time, turn the main control switch off. Turn the
gas valve off when a gas appliance is not in use.
• Make sure the appliance control knobs are always in the “0” (stop) position when the appliance is
not in use.
CAUTION: The use of a gas cooking appliance results in the production of heat, moisture and products of
combustion in the room in which it is installed. Ensure that the kitchen is well ventilated especially when the
appliance is in use. Keep natural ventilation holes open or install a mechanical ventilation device (mechanical
extractor hood).
• Prolonged intensive use of the appliance may call for additional ventilation, such as opening a
window, or for more effective ventilation, for example, increasing the level of mechanical ventilation where
necessary.
During cleaning and maintenance
• Make sure that your appliance is switched off at the mains before carrying out any cleaning or
maintenance operations.
• Do not remove the control knobs to clean the control panel.
• To maintain the efficiency and safety of your appliance, we recommend you always use original spare
parts and to call our authorized service agents when needed.
This appliance has been designed to be used only for home cooking. Any other use (such as heating a room)
is improper and dangerous. The operating instructions apply to several models. You may notice differences
between these instructions and your model.
Page 25
24
Gas safety
1. This appliance is not connected to burning products evacuation apparatus. This appliance must be
connected and installed according to the installation regulations in force. Conditions regarding ventilation
must be considered.
2. When a gas cooking appliance is used; humidity, heat and burning products are generated in the
room. First of all, make sure the kitchen is well ventilated when operating the appliance and maintain natural
ventilation openings or install a mechanical ventilation equipment.
3. After using the appliance heavily for an extended period of time, additional ventilation may be
required. For example, open a window or adjust a higher speed for mechanical ventilation, if any.
4. This appliance must be used only in well ventilated locations in accordance with the regulations in
force. Please read the manual before installing or using this product.
5. Before positioning the appliance, make sure local network conditions (gas type and gas pressure)
meets appliance requirements.
6. The mechanism cannot be run for longer than 15 seconds. If the burner is not on after 15 seconds,
stop the mechanism and wait for at least one minute before trying to ignite the burner again.|
7. All kinds of operations to be performed on gas installation must be performed by authorized and
competent people.
8. This appliance is adjusted for natural gas (NG). If you have to use your product with a different gas
type, you have to apply to authorized service for the conversion .
9. For proper operation, hood, gas pipe and clamp should be replaced periodically according to
manufacturer recommendations and when required.
10. Gas should burn well in gas products. Well burning gas can be understood from blue flame and
continuous burning. If gas does not burn sufficiently, carbon monoxide (CO) can be generated. Carbon
monoxide is a colorless, odorless and very toxic gas; even small amounts have lethal effect .
11. Ask your local gas supplies about the phone numbers for emergencies related to gas and the
measures to be taken upon gas odor is detected.
What to do when gas odor is detected
1. Do not use naked flame, and do not smoke.
2. Do not operate any electrical switch. (For example: lamp switch or doorbell)
3. Do not use telephone or mobile phone.
4. Open the doors and windows.
5. Close all valves on the appliances that utilize gas and the gas counters.
6. Check all hoses and their connections against leaks. If you still smell gas, leave the house and warn
your neighbors.
7. Call fire brigade from a telephone outside the home.
8. Do not enter into the house until authorities clarify it is safe.
Page 26
25
Important Specifications for the product vary and the appearance of your appliance may differ from that
shown in the figures below:
1. Burner positions
6. Large burner
2. Metal surface
7. Wok burner
3. Control buttons
8. Large burner
4. Small burner
9. Cast grill
5. Medium burner
4. PRODUCT PRESENTATION
Page 27
26
Built in Hob panel visual of 70 cm
6. Front left burner
7. Rear left burner
8. Wok burner
9. Rear right burner
10. Front right burner
WARNING: The control panels above is only for illustration purposes. Consider the control panel
on your device.
WARNIG: Get electrical connection of your appliance done to authorized person in line with the
following scheme.
5. CONTROL PANEL
6. ELECTRICAL CONNECTION SCHEME
Page 28
27
1. Setting conditions of this appliance is indicated in tag or data plate.
2. Your appliance should be plugged in a fuse appropriate for electric power. If necessary, it is
recommended that installation is done by authorized service.
3. Your appliance is configured in accordance with electrical supply of 220-240V 50/60Hz.
4. If main electrical network is different from these values, contact with your authorized service.
5. Electrical connections of your appliance should only be made to the fuses having suitably wired
grounding (grounded) system. If no convenient fuse is available in the place where your appliance is to be
installed, contact with authorized service immediately. Manufacturing firm is not responsible definitely for
the damages that fuses whose grounding is not made and connected to the appliance can cause.
6. Plug of the appliance should be close to be accessed easily to the fuse whose grounding is made
without use of extension cord.
7. Do not allow contacting the power cable of your appliance with hot regions. Similarly, keep away it
from sharp edges and corners.
8. If feeder cord is damaged, this cord should be replaced either by manufacturer or its service agency
or same degree qualified personnel in order to hinder a dangerous situation.
9. Wrong electrical connection may give damage to the appliance. In this case, your appliance will
remain out of guarantee scope. Electrical connection of your appliance should be done by authorized service.
WARNING: Before starting any work related with gas installation, turn off gas supply. Risk of explosion.
1. Connect your appliance to gas cock from the shortest way and in a manner to prevent any leakage.
For safety, the hose used should be maximum 125 cm and minimum 40 cm.
2. While making gas leakage control; never use lighter, match, glowing cigarette or similar inflammable
matter.
3. Apply soap bubble on connection point. If any leak/leakage exists, foaming will occur on soaped
region.
4. If the built-in hob is to be mounted on a cabinet or openable drawer, a heat protection panel having
15 mm minimum opening should be mounted under the built-in hob.
For LPG connection.
For LPG (cylinder) connection, affix metal clamp on the hose coming
from LPG cylinder. Affix an edge of the hose on hose inlet connector
behind the appliance by pushing to end through heating the hose in
boiled water. Afterward, bring the clamp towards end section of the
hose and tighten it with screwdriver. The gasket and hose inlet
connector required for connection is as the picture shown below
NOTE: The regulator to be affixed on LPG cylinder should have 300
mms feature.
7. ELECTRICAL CONNECTION AND SAFETY
8. GAS CONNECTION AND SAFETY
Page 29
28
WARNING: Gas hose and electric connection of the appliance should not pass next to hot areas such as
back of the appliance. Gas hose should be connected by making wide angle turns against breaking
possibility. Movement of appliance whose gas connection is made may cause gas leakage
For natural gas connection;
WARNING: Natural gas connection should be done by authorized service.
For natural gas connection, place gasket in the nut at the edge of natural gas connection hose. To install the
hose on main gas pipe, turn the nut. Complete the connection by making gas leakage control.
Transformation from natural gas to LPG and from LPG to natural gas
1. Turn off gas and electricity of the built-in hob. If your built-in hob is hot, wait for cooling down.
2. For injector change, use a screwdriver whose edge is as the figure 1.
3. As seen in figure 2, demount burner lid and burner of the built-in hob and ensure visibility of
injector.
4. Remove injector by turning as shown in figure 3 with screwdriver and replace it with a new one.
Page 30
29
5. After that, detach control switches of the built-in hob. Make setting by turning the screw in the
middle of gas cocks with a small screwdriver in the manner shown in the following picture. To adjust flow
rate screw, use a screwdriver having suitable dimension. For LPG, turn the screw clockwise. For natural gas,
turn the screw one time counterclockwise. At low position, length of normal flame should be 6-7 mm. For
the last control, check out whether flame is open or closed.
Setting of your appliance may differ according to the type of gas cock used.
Page 31
30
1 Detach the burners, burner hoods and grills from the product.
2. Turn the built-in hob down and place on smooth ground.
3. In order to prevent entrance of foreign substances and liquids between built in hob and counter,
apply the paste given in package to the sides of lower guard of counter. For corners, curl paste and increase
curls till filling corner gaps.
4. Turn built in hob again and align with and place on counter.
5. Fasten up your built-in hob on counter by using the clamp and screws supplied.
Installation Diagram
6. When product is mounted on a drawer, if it is possible to touch lower side of product, this section
should be separated with a wooden shelf.
9. INSTALLATION
Page 32
31
7. While mounting built in hob on a closet, as shown in the figure above, in order to separate between
closet and built-in hob, a shelf should be mounted. If it is mounted on a built-in oven, there is no need to do
that.
8. If your built-in hob will be mounted next to right or left wall, the minimum distance between wall
and built in hob should be 50 mm.
If Built-In Oven Is Placed Under
Built-in hob;
Gas pipe should be affixed in a way not to touch the oven below, sharp edges and corners, not to be pulled
in a manner to be twisted and strained. Make gas connection from right part of the built-in hob, fasten the
hose by use of clamp.
Pay attention to the drawings and dimensions given below while making built in hob installation and adjusting
counter cutting sizes.
10. COUNTER CUT-OFF DIMENSIONS
Built-in Hob of 70 cm
Page 33
32
Check if the electrical installation is proper to bring the
appliance in operating condition. If electricity
installation is not suitable, call an electrician and
plumber to arrange the utilities as necessary.
Manufacturer shall not be held responsible for damages
caused by operations performed by unauthorized
persons.
WARNING: It is customer’s responsibility to prepare the
location the product shall be placed on and also to have
the electrical installation prepared.
WARNING: The rules in local standards about electrical
installations shall be followed during product
installation.
WARNING: Check for any damage on the appliance
before installing it.
Do not have the product installed if it is damaged.
Damaged products cause a risk for your safety.
Product is designed in accordance with the kitchen counters supplied from market.
A safe distance should be left between the product and kitchen walls and furniture. If hood/aspirator will
be installed over your appliance, obey to the recommendation of hood / aspirator manufacturer for assembly
height. (min. 65 cm)
The gap that built in hob is to be placed on the counter should be cut in line with built in hob installation
dimensions.
For installation of the product, the rules specified in local standards related to electricity should be complied.
Ventilation of room
The air needed for burning is received from room air and the gases emitted are given directly in room.
For safe operation of your product, good room ventilation is a precondition. If no window or room to
be utilized for room ventilation is available, additional ventilation should be installed. However, room
has a door opening outside, it is no needed to vent holes.
Room size
Ventilating opening
Smaller than 5 m³
min. 100 cm²
Between 5 m³ - 10 m³
min. 50 cm²
Bigger than 10 m³
no need
In basement or cellar
min. 65 cm²
6. INSTALLATION OF BUILT IN HOB
Page 34
33
1. Before starting to use your built-in hob, be sure burner hoods are at correct position. Correct
placement of burner hoods are shown in the following figure.
2. Gas cocks have a special locking mechanism. Therefore, to operate built in hob zone, press button by
pushing ahead and while opening or closing the cock, hold down the button.
3. For automatic igniting models, igniting is realized via electricity. Therefore, before operating
appliance, be sure that appliance has electric connection. Igniting for these models is as follows.
4. Pay attention that built-in hob grills are placed on built in hob table completely. In case of failure
about this matter can cause pouring of the materials to be put on that.
5. For the models having gas putting out safety, following realizing ignition procedure according to
the guidelines above, wait for 5-10 seconds by pushing button ahead without keeping your hands off.
Safety mechanism will step in this duration and ensures operation of the built-in hob. With regard to gas
putting out appliance, gas cock cuts the gas going to built in hob zone in case of putting out of built-in
hob flame due to any reason.
12. USAGE OF YOUR BUILT IN HOB
Page 35
34
6. Flame cut-off safety device (FFD) *; operates instantly when
safety mechanism activates due to overflown liquid over upper hobs.
7. While using coffee pot apparatus supplied along with the built-in hob, be sure that foots of apparatus
are placed on built in hob grill exactly and remain on built in hob zone in centered way. Use the apparatus
only on small burner.
8. While utilizing gas built in hobs, use saucepan, placed on built in hob surface as far as possible. Thanks
to that, you can save energy. In the following table, cooking pot diameters recommended to be used as
per burners are given. Characteristic of Wok built in hob zone is to cook quickly.
9 Ensure that the grates are fully seated on the built-in hob plate. If the grate is not properly seated,
this may cause spillage of materials placed on it.
10. Place the pots and pans so that their handles are not placed above the hobs to prevent heating of
the handles.
11. Place suitable amount of food to the pots and pans. Thus, you may prevent overflowing of meals
and avoid unnecessary cleaning.
12. The size of the container and the gas flame shall match each other. Set gas flames so that they do
not extend further than the base of the container.
13. Do not use containers that are unstable and that may be easily tipped over on the built-in hob.
14. Do not put empty pots and pans on the hobs with their flames on.
15. Always turn off the hobs after each use.
16. Do not put containers that may be affected by heat on the product.
17. Do not operate the hobs without any pots and pans placed on them.
18. Do not place the lids of the pots and pans on the hobs.
19. When you want to put the pot on another hob, take the pot up and place it again instead of sliding
it.
20. Keep the lid of container you use for heating oil open.
21. Do not put oil with a volume more than one third of the pan. Do not leave the oil unattended when
the oil is being heated. Extremely hot oils may cause fire.
Wok Burner *
As it possesses double ring flame system, it gives homogenous heat distribution at the bottom of cooking
pot at high temperature. It is ideal for short term and high temperature cooking. When you want to use
regular cooking pot on wok burner, it is necessary that you remove wok cooking pot carrier from built
in hob
Page 36
35
Pot Sizes
Recommended pot diameters to be used are provided in the following tables.
WARNING: Cooking pot to be used with products should have minimum 120 mm diameter.
Before starting to maintenance or cleaning, firstly unplug the plug supplying electricity to built in hob and
turn down gas valve. If built in hob is hot, wait for cooling down.
1. For the purpose that your built-in hob has long and economic life, regular cleaning and maintenance
should be performed on your built in hob.
2. Do not clean your built-in hob with scratching tools such as bristle brush, wire wool or knife. Do not
use abrasive, scratching, acid materials or detergent.
3. Following mopping parts of your built-in hob with soapy cloth, rinse it, later rinse well with a soft cloth.
4. Clean glass surfaces with special glass cleaning substances. As scratching of glass surfaces leads to
breaking, while cleaning glass surfaces, do not use abrasive cleaners or sharp metal scrapers.
5. Do not clean your built-in hob with steamy cleaners.
6. Clean channels and lids of built-in hob zones with soapy water and clean gas channels with a brush.
7. In the course of cleaning your built-in hob, never use flammable materials such as acid, thinner and
gas.
Metal hobs
70 cm front control
Small burner
12-18 cm
Middle burner
18-20 cm
Big burner
22-24 cm
Wok burner
24-26 cm
13. MAINTENANCE AND CLEANING
Page 37
36
8. Do not wash plastic and aluminum parts of your built-in hob in dishwasher.
9. Clean vinegar, lemon, salt, coke and similar acid and alkaline containing substances poured on your builtin hob immediately.
10. In time, built in hob buttons turns hard or never turn any more, in such circumstances, it may be
necessary that buttons are changed. The change should only be done by authorized service.
You may solve the problems you may encounter with your product by checking the following points
before calling the technical service.
Check Points
In case you experience a problem about the cooker, first check the table below and try out the
suggestions.
Problem
Possible cause
Remedy
No Ignition.
No sparks.
Check power supply.
Cooker cover is not fitted properly.
Fit the cover properly.
Gas supply is closed.
Fully open gas supply.
Not Proper Ignition.
Gas supply not fully open.
Fully open gas supply.
Cooker cover is not fitted properly.
Fit the cover properly.
Ignition plug is clogged with foreign
materials.
Wipe off foreign materials with a cloth.
Hobs are wet.
Carefully dry the hobs.
Flame spreader holes are clogged.
Clean the flame spreader.
Noise coming when
burning or during
ignition.
Cooker cover is not fitted properly.
Fit the cover properly.
Flame turns off during
operation.
Flame observer device is clogged by
foreign material.
Clean flame observer device.
Overflow food turns off the flame.
Switch off the hob. Wait for one minute and ignite
again.
A strong air flow turns off the flame.
Please check related hob and check the cooking
area for air flows, for example, from an open
window. Wait for one minute and ignite again.
Yellow flame.
Flame spreader holes are clogged.
Clean the flame spreader.
Different gas is being used.
Check the gas being used.
Unstable flame.
Cooker cover is not fitted properly.
Fit the cover properly.
Gas odour.
Hob spout left open.
Check if any hob spouts are left open.
Leakage from connection of gas
cylinder to cooker.
Make sure connections are leak-proof.
Lighter not operating.
Tips or body of ignition plugs are
clogged.
Clean tips or body of ignition plugs of gas burners.
Gas burner pipes are clogged.
Clean gas burner pipes.
14. TROUBLESHOOTING
Page 38
37
You can operate electric built in hobs by turning the button on control panel you want to use to the level
you desire. Built in hob powers as per levels are given in the following table.
Injector, gas flow and power table
Burner
Specifications
G30,28-30 mbar
G31,37 mbar
G20,20 mbar
G25,25 mbar
LPG
Natural Gas
Wok
burner (3,5)
Injector
Injector
0,96 mm
1,40
mm
Gas flow
Gas flow
254
g/h 0,333
m³/h
Power
Power
3,50 kW
3,50
kW
Wok
burner (2,5)
Injector
Injector
0,82 mm
1,15
mm
Gas flow
Gas flow
182
g/h 0,243
m³/h
Power
Power
2,50 kW
2,50
kW
Rapid
burner
Injector
Injector
0,85 mm
1,15
mm
Gas flow
Gas flow
211
g/h 0,276
m³/h
Power
Power
2,90 kW
2,90
kW
Semi-Rapid
burner
Injector
Injector
0,65 mm
0,97
mm
Gas flow
Gas flow
124
g/h 0,162
m³/h
Power
Power
1,70 kW
1,70
kW
Auxiliary
burner
Injector
Injector
0,50 mm
0,72
mm
Gas flow
Gas flow
69
g/h 0,96
m³/h
Power
Power
0,95 kW
0,95
kW
Specifications
Level 1
Level 2
Level 3
Level 4
Level 5
Level 6
Ø80 mm hotplate
200 W
250 W
450 W
---
---
---
Ø145 mm hotplate
250 W
750 W
1000 W
---
---
---
Ø180 mm hotplate
500 W
750 W
1500 W
---
---
---
Ø145 mm rapid hotplate
500 W
1000 W
1500 W
---
---
---
Ø180 mm rapid hotplate
850 W
1150 W
2000 W
---
---
---
Ø145 mm hotplate
95 W
155 W
250 W
400 W
750 W
1000 W
Ø180 mm hotplate
115 W
175 W
250 W
600 W
850 W
1500 W
Ø145 mm rapid hotplate
135 W
165 W
250 W
500 W
750 W
1500 W
Ø180 mm rapid hotplate
175 W
220 W
300 W
850 W
1150 W
2000 W
Supply voltage
220-240 V 50/60 Hz.
15. TECHNICAL FEATURES
Page 39
38
WARNING: Diameter values written on the injector are specified without a comma. For example;
The diameter of 1,70 mm is specified as 170 on the injector.
WARNING: For the modification to be done by authorized service, this table should be considered.
Manufacturer may not be held responsible for any problems rising because of any faulty modification.
WARNING: In order to increase the product quality, the technical specifications may be changed without
prior notice.
WARNING: The values provided with the appliance or its accompanying documents are laboratory readings
in accordance with the respective standards. These values may differ depending on the use and ambient
conditions.
F R A M is a registered trademark of Network One Distribution SRL. Other brands and product
names are trademarks or registered trademarks of their respective holders.
No part of the specifications may be reproduced in any form or by any means or used to make
any derivative such as translation, transformation, or adaptation without permission from
NETWORK ONE DISTRIBUTION.
Copyright © 2020 Network One Distibution. All rights reserved.
www.framelectrocasnice.ro; www.framappliances.com; www.nod.ro
This product is in conformity with norms and standards of European Community
Importer: Network One Distribution
Marcel Iancu Street, 3-5, Bucharest, Romania
Tel: +40 21 211 18 56, www.framelectrocasnice.ro , www.nod.ro
Loading...
