Anlage zum Angebot 61200264 Position 10
——————————————————————————————————————————————————————————————————————————
——————————————————————————————————————————————————————————————————————————
——————————————————————————————————————————————————————————————————————————
——————————————————————————————————————————————————————————————————————————
——————————————————————————————————————————————————————————————————————————
——————————————————————————————————————————————————————————————————————————
——————————————————————————————————————————————————————————————————————————

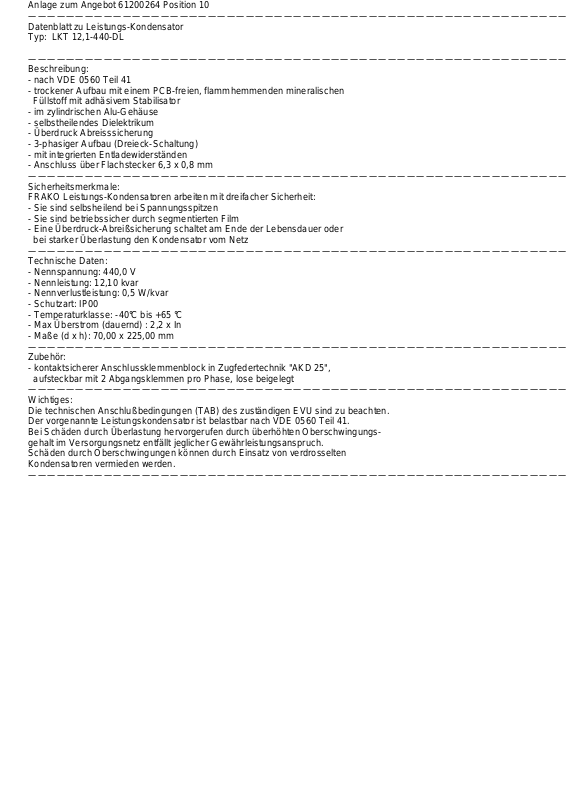

Datenblatt zu Leistungs-Kondensator
Typ: LKT 12,1-440-DL
Beschreibung:
- nach VDE 0560 Teil 41
- trockener Aufbau mit einem PCB-freien, flammhemmenden mineralischen
Füllstoff mit adhäsivem Stabilisator
- im zylindrischen Alu-Gehäuse
- selbstheilendes Dielektrikum
- Überdruck Abreisssicherung
- 3-phasiger Aufbau (Dreieck-Schaltung)
- mit integrierten Entladewiderständen
- Anschluss über Flachstecker 6,3 x 0,8 mm
Sicherheitsmerkmale:
FRAKO Leistungs-Kondensatoren arbeiten mit dreifacher Sicherheit:
- Sie sind selbsheilend bei Spannungsspitzen
- Sie sind betriebssicher durch segmentierten Film
- Eine Überdruck-Abreißsicherung schaltet am Ende der Lebensdauer oder
bei starker Überlastung den Kondensator vom Netz
Technische Daten:
- Nennspannung: 440,0 V
- Nennleistung: 12,10 kvar
- Nennverlustleistung: 0,5 W/kvar
- Schutzart: IP00
- Temperaturklasse: -40°C bis +65 °C
- Max Überstrom (dauernd) : 2,2 x In
- Maße (d x h): 70,00 x 225,00 mm
Zubehör:
- kontaktsicherer Anschlussklemmenblock in Zugfedertechnik "AKD 25",
aufsteckbar mit 2 Abgangsklemmen pro Phase, lose beigelegt
Wichtiges:
Die technischen Anschlußbedingungen (TAB) des zuständigen EVU sind zu beachten.
Der vorgenannte Leistungskondensator ist belastbar nach VDE 0560 Teil 41.
Bei Schäden durch Überlastung hervorgerufen durch überhöhten Oberschwingungs-
gehalt im Versorgungsnetz entfällt jeglicher Gewährleistungsanspruch.
Schäden durch Oberschwingungen können durch Einsatz von verdrosselten
Kondensatoren vermieden werden.
