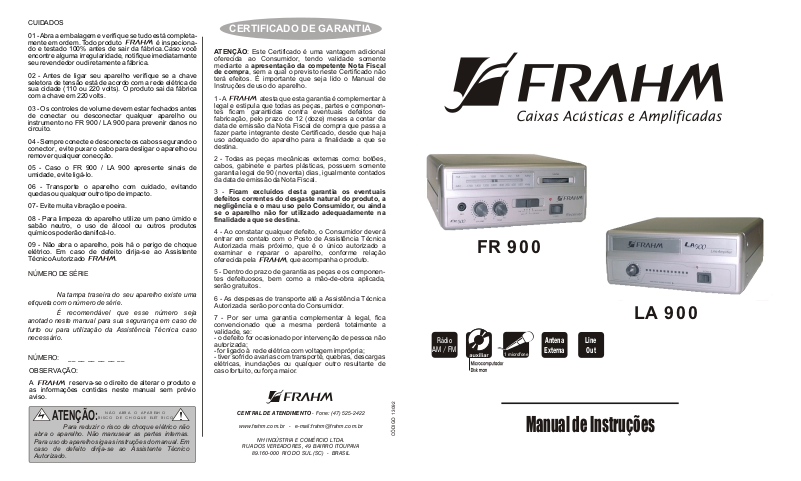

FRAHM FR900, LA900 Schematic
CUIDADOS
01 - Abra a embalagem e verifique se tudo está completamente em ordem. Todo produto é inspecionado e testado 100% antes de sair da fábrica.Caso você
encontre alguma irregularidade, notifique imediatamente
seu revendedor ou diretamente a fábrica.
02 - Antes de ligar seu aparelho verifique se a chave
seletora de tensão está de acordo com a rede elétrica de
sua cidade (110 ou 220 volts). O produto sai da fábrica
com a chave em 220 volts.
03 - Os controles de volume devem estar fechados antes
de conectar ou desconectar qualquer aparelho ou
instrumento no FR 900 / LA 900 para prevenir danos no
circuito.
04 - Sempre conecte e desconecte os cabos segurando o
conector , evite puxar o cabo para desligar o aparelho ou
remover qualquer conecção.
05 - Caso o FR 900 / LA 900 apresente sinais de
umidade, evite ligá-lo.
06 - Transporte o aparelho com cuidado, evitando
quedas ou qualquer outro tipo de impacto.
07 - Evite muita vibração e poeira.
08 - Para limpeza do aparelho utilize um pano úmido e
sabão neutro, o uso de álcool ou outros produtos
químicos poderão danificá-lo.
09 - Não abra o aparelho, pois há o perigo de choque
elétrico. Em caso de defeito dirija-se ao Assistente
Técnico Autorizado .
NÚMERO DE SÉRIE
Na tampa traseira do seu aparelho existe uma
etiqueta com o número de série.
É recomendável que esse número seja
anotado neste manual para sua segurança em caso de
furto ou para utilização da Assistência Técnica caso
necessário.
NÚMERO: __ __ __ __ __ __
OBSERVAÇÃO:
A reserva-se o direito de alterar o produto e
as informações contidas neste manual sem prévio
aviso.
CERTIFICADO DE GARANTIA
ATENÇÃO: Este Certificado é uma vantagem adicional
oferecida ao Consumidor, tendo validade somente
mediante a apresentação da competente Nota Fiscal
de compra, sem a qual o previsto neste Certificado não
terá efeitos. É importante que seja lido o Manual de
Instruções de uso do aparelho.
1 - A atesta que esta garantia é complementar à
legal e estipula que todas as peças, partes e componentes ficam garantidas contra eventuais defeitos de
fabricação, pelo prazo de 12 (doze) meses a contar da
data de emissão da Nota Fiscal de compra que passa a
fazer parte integrante deste Certificado, desde que haja
uso adequado do aparelho para a finalidade a que se
destina.
2 - Todas as peças mecânicas externas como: botões,
cabos, gabinete e partes plásticas, possuem somente
garantia legal de 90 (noventa) dias, igualmente contados
da data de emissão da Nota Fiscal.
3 - Ficam excluídos desta garantia os eventuais
defeitos correntes do desgaste natural do produto, a
negligência e o mau uso pelo Consumidor, ou ainda
se o aparelho não for utilizado adequadamente na
finalidade a que se destina.
4 - Ao constatar qualquer defeito, o Consumidor deverá
entrar em contato com o Posto de Assistência Técnica
Autorizada mais próximo, que é o único autorizado a
examinar e reparar o aparelho, conforme relação
oferecida pela , que acompanha o produto.
5 - Dentro do prazo de garantia as peças e os componentes defeituosos, bem como a mão-de-obra aplicada,
serão gratuitos.
6 - As despesas de transporte até a Assistência Técnica
Autorizada serão por conta do Consumidor.
7 - Por ser uma garantia complementar à legal, fica
convencionado que a mesma perderá totalmente a
validade, se:
- o defeito for ocasionado por intervenção de pessoa não
autorizada;
- for ligado à rede elétrica com voltagem imprópria;
- tiver sofrido avarias com transporte, quebras, descargas
elétricas, inundações ou qualquer outro resultante de
caso fortuito, ou força maior.
LINE IN
Rádio
AM / FM
FR 900
Sinal
GONGO
1 microfone
Antena
Externa
Equalizador
3 vias
LA 900
Line
Out
N ÃO A BR A O A PA R ELH O
ATENÇÃO:
Para reduzir o risco de choque elétrico não
abra o aparelho. Não manusear as partes internas.
Para uso do aparelho siga as instruções do manual. Em
caso de defeito dirija-se ao Assistente Técnico
Autorizado.
R ISC O D E C H O QU E ELÉT R I CO
!
CENTRAL DE ATENDIMENTO - Fone: (47) 525-2422
www.frahm.com.br - e-mail:frahm@frahm.com.br
NH INDÚSTRIA E COMÉRCIO LTDA.
RUA DOS VEREADORES, 49 BAIRRO ITOUPAVA
89.160-000 RIO DO SUL (SC) - BRASIL
CÓDIGO 13092
Manual de Instruções
O FR900 é um amplificador com receiver AM/FM ideal para sonorização de ambientes.
Produto de fácil instalação, possibilitando a ligação de 12 caixas todas em paralelo sem
a necessidade de usar transformadores.
Havendo necessidade de instalar mais caixas, a possui um amplificador de
linha, modelo LA900, que atenderá sua necessidade.
O painel plástico é injetado em material ABS e seu gabinete é em material P.S.A.I.
PAINEL
ESCALA DO RÁDIO:
Indicador das faixas
de frequência AM/FM
do rádio
........
FM MHz
108 104 100 96 92 88
......
1700 1400 1200 1000 800 700 600 530
MIC
00
1010
00
VOLU ME
TONE
ENTRADA MICROFONE:
Entrada para amplificar
sinais de Microfone
VOLUME
Controle de volume
do aparelho
TONE:
Controle de
tonalidade do som
PROCEDIMENTO PARA LIGAÇÃO DAS CAIXAS ACÚSTICAS:
Ligar até 4 caixas:
LED POWER:
Indicador liga/desliga
do aparelho
KHz AM
. . . .. . . .
FMFM
AMAM CD/A UXCD/A UX
1010
CHAVE DE FUNÇÕES:
Seleciona as funções
FM, AM, CD/AUX e
DISK MAN/MIC
TUNING:
Sintonizador
do rádio
TUNI NGT UNI NG
MIC/MIC/
DISK MANDISK MAN
POWE RPOWE R
Re cei ver
CHAVE POWER:
Liga e desliga o
aparelho
ANTENA EXTERNA:
Entrada para a conexão da
antena dipolo que acompanha
o aparelho. Melhora a recepção
do sinal de FM
LINE OUT:
Saída de sinal para
conexão de outro
amplificador
ENTRADA DISK MAN:
Entrada para amplificar
sinais de gravadores
portáteis/Disk Man
ESPECIFICAÇÕES:
POTÊNCIA MÁXIMA: 25 W RMS
ALIMENTAÇÃO: 110/220V (50/60 Hz)
DIMENSÕES (AxLxP): 92x223x225 mm
PESO: 1,9 Kg
TAMPO
TRASEIRO
SAÍDA PARA CAIXAS:
Ligação de até 12 caixas
acústicas
SAÍDA PARA CAIXAS:
Ligação de até 4 caixas
acústicas
FM ANTE NNA
LINE OUT
CD/AUX.:
Entrada para amplificar
sinais de compact disc laser
ou equipamento auxiliar
DISK MAN
ATÉ 4 CAIXAS
CD/AUX
CHAVE 110/220V:
Seletor de voltagem
TOMADA DE FORÇA:
Saída 110/220V não
chaveada para ligação
de outros aparelhos à
rede elétrica
FUSE:
Porta fusível externo
5 A 12 CAIXAS
AC OUT
CABO AC:
Cabo de ligação do
aparelho à rede elétrica
O LA900 é um amplificador de linha com a função de facilitar a instalação de som
ambiente. Pode ser usado tanto com o FR900 como com outro gerador de sinal (micro
system, computadores, diskman, tape deck, projetores...).
Com este produto a, quantidade de caixas, distâncias e controle de volume
independente por ambiente estará resolvido com baixo custo e facilidade na instalação.
Cada LA900 possibilita a ligação de até 12 caixas acústicas todas em paralelo sem a
necessidade de usar transformadores. Como por exemplo, se você pretende instalar 48
caixas, basta o uso de um FR900 e três LA900.
PAINEL
LED POWER:
Indicador liga/desliga
do aparelho
FUSE
00
1010
VOLUM E
VOLUME
Controle de volume
do aparelho
CHAVE POWER:
Liga e desliga o
aparelho
PROCEDIMENTO PARA LIGAÇÃO DO LA900 NO FR900 EM LONGAS DISTÂNCIAS:
(Nesta condição, o LA900 será ligado distante do FR900, e receberá sinal vindo das caixas acústicas
ligadas no próprio FR900)
Caixas ligadas na saída do FR900
Ligar até 12 caixas:
TAMPO
TRASEIRO
ÁUDIO IN:
Entrada para amplificar sinais de outro
LA900, FR900, micro system, computadores,
diskman, tape deck, projetores...
AUDIO IN
LINE IN
LINE IN:
Entrada para amplificar sinais
do FR900, micro system, computadores,
diskman, tape deck, projetores...
SAÍDA PARA CAIXAS:
Ligação de até 12 caixas
acústicas
AUDIO OUT
1 A 12 CAIXAS
CHAVE 110/220V:
Seletor de voltagem
FUSE:
Porta fusível externo
FUSE
CABO AC:
Cabo de ligação do
aparelho à rede elétrica
Ligar até 12 caixas:
----- Vermelho (+)
Preto (-)
----- Vermelho (+)
Preto (-)
IMPORTANTE
A bitola do cabo é dimensionada de acordo com as
distâncias das caixas em relação ao FR900 ou LA900,
quanto maior as distâncias maior deverá ser a bitola
do cabo.
Na tabela abaixo, recomendamos a bitola do cabo em
relação a determinadas distâncias:
Bitola de Cabo Distâncias
1,0 mm2 até 20 metros
1,5 mm2 até 40 metros
2,5 mm2 até 70 metros
3,0 mm2 até 80 metros
4,0 mm2 até 100 metros
AUDIO IN AUDIO OUT
LA900
PROCEDIMENTO PARA LIGAÇÃO DO LA900 NO FR900 EM PEQUENAS DISTÂNCIAS:
(Nesta condição, o LA900 será ligado próximo do FR900, e receberá sinal da própria saída amplificada do FR900)
Ligar até 12 caixas:
AUDIO IN AUDIO OUT
FR900
LA900
