Einleitung
Vorbereitung
Paketinhalt
Werkzeuge
Befestigung
Verkabelung
Übersicht EPS Box-TP
Inhaltsverzeichnis
Einführung
EPS box-TP integriert zwei Leistungsschütze, die dem Benutzer einen einfachen Anschluss
ermöglichen. Sie ist mit Geräten mit Back-up-Funktion kompatibel. Konfiguriert mit EPS BOX,
müssen Kunden nur 3 Kabel zwischen Wechselrichter und EPS Box anschließen. Es kann den
Betrieb vereinfachen und die Sicherheit verbessern.
Übersicht:
Objekt
-TP
Beschreibung
Vorbereitung

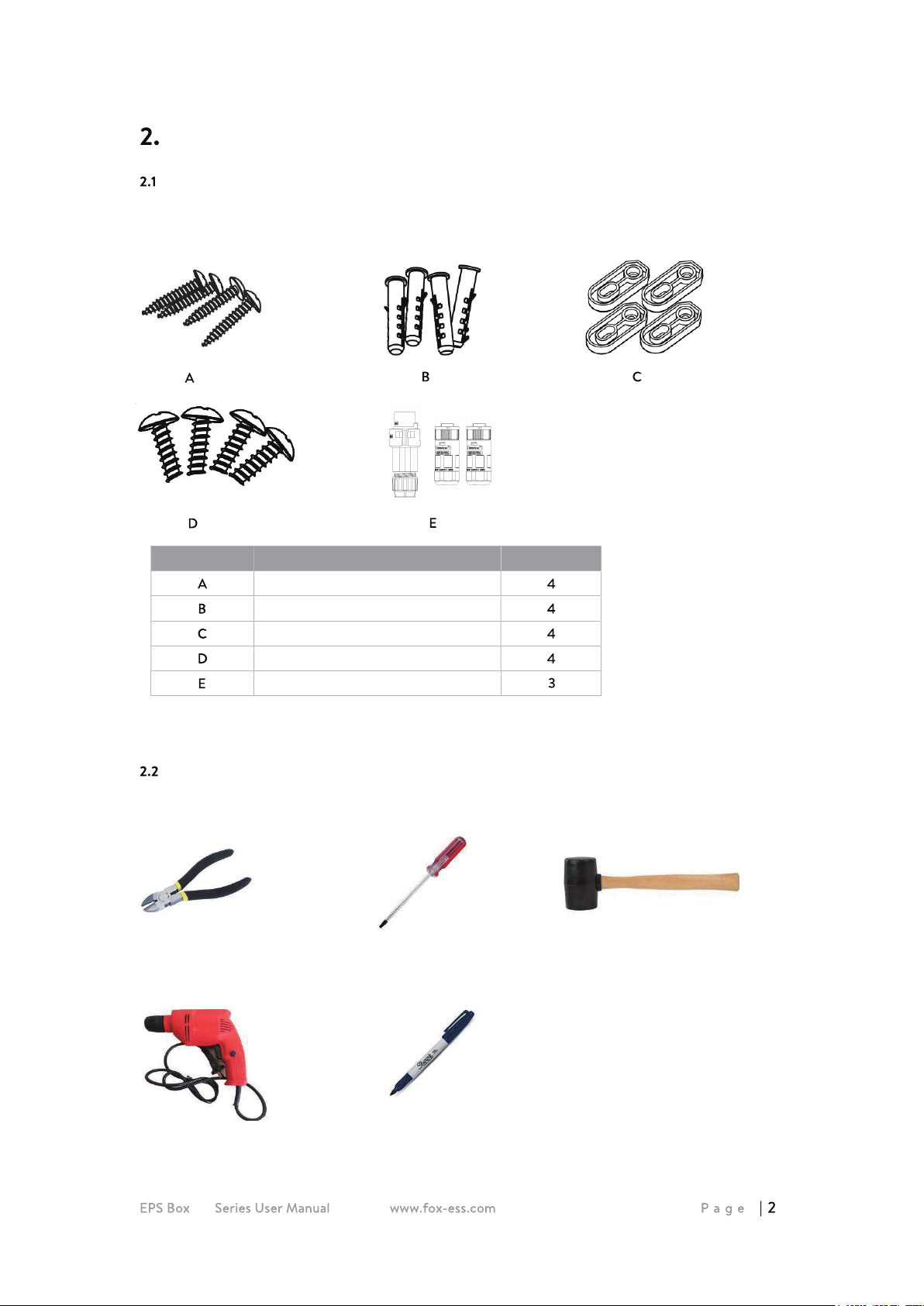

Packungsinhalt
Vergewissern Sie sich vor der Installation, dass der Inhalt der Verpackung nicht beschädigt ist.
Die folgenden Gegenstände sollten in der Verpackung enthalten sein.
NummerObjekt Beschreibung
Spreizschraube
Dehnungsrohr
Polsterblöcke
Selbstschneidende Schrauben
AC-Steckverbinder
Werkzeuge
Bevor Sie beginnen, legen Sie die folgenden Werkzeuge bereit.
Seitenschneider Schraubenzieher Gummihammer
Bohrer Markierstift
-TP
Montage
Schritt 1: Befestigen Sie die vier Polsterblöcke mit selbstschneidenden Schrauben an der EPS-Box-TP.
Schritt 2: Verwenden Sie die EPS Box-TP mit den Polsterblöcken als Schablone, um die vier Löcher an der Wand mit einem Markierungsstift zu markieren.
Schritt 3: Bohren Sie die Löcher mit einem 6-mm-Bohrer vorsichtig und achten Sie darauf, dass die Löcher tief genug sind, um sie zu installieren. Setzen Sie die Dehnungsrohre durch die Dämpfungsblöcke in die Löcher und ziehen Sie sie fest.
-TP
Schritt 4: Bringen Sie die Expansionsschrauben mit dem Schraubenzieher an, um die EPS-Box-TP zu befestigen.
Anschluss der Verdrahtung
Schritt 1: Netz-String Anschluss Die EPS Box-TP ist für ein dreiphasiges Netz ausgelegt. Der Spannungsbereich ist 220/230/240V;
die Frequenz ist 50/60Hz. Andere technische Anforderungen sollten mit den Anforderungen des örtlichen öffentlichen Netzes übereinstimmen. Deutschland ist bis zu 25A mit 6mm² CU erlaubt. Bitte beachten Sie die Installationshinweise und Länderüblichen Normen.
Modell (kW)
Kabel
(Netzgekoppelt)
Kabel (USV/EPS)
Micro-Unterbrecher
Schritt 2: Netzverdrahtung
Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen Spannungsbereich (siehe technische Daten)
Den Leitungsschutzschalter von allen Phasen abschalten und gegen Wiedereinschalten sichern. Trimmen Sie die Drähte:
- Alle Drahte auf 52,5 mm und den PE-Draht auf 55 mm kürzen.- Mit der Crimpzange 12 mm der Isolierung von allen Drahtenden wie folgt abschneiden.
L1/L2/L3: Braun/Rot/Grün oder Gelbes Kabel N: Blau/Schwarzer Draht PE: Gelber und grüner Draht
NotaBitte beachten Sie den lokalen Kabeltyp und die Farbe für die tatsächliche Installation.
-TP
EPS/USV-Verkabelung Setzen Sie die Teile auf das Kabel.
Crimpen von Drähten, Schraubendrehmoment 0.8+/-0.1N·m.
Gehäuse in das Gehäuse schieben.
Setzen Sie den Dichtungskörper und den Fadenfänger in den Hauptkörper ein, schrauben Sie die Sicherungsmutter in den Hauptkörper, und das Drehmoment beträgt(2.5 + / - 0.5N·m).
Stecken Sie das Steckerende in das Buchsenende. Die Drehrichtung des Verschlusses entnehmen Sie bitte der LOCK-Markierung auf der Baugruppe.
Netz-gekoppelt / LAST-Verkabelung
Trennen Sie den ON-GRID-Stecker wie folgt in drei Teile
Halten Sie den mittleren Teil des Buchseneinsatzes fest, drehen Sie das hintere Gehäuse, um es zu lösen, und nehmen Sie es vom Buchseneinsatz ab. Entfernen Sie die Kabelmutter (mit Gummieinsatz) von der hinteren Schale.
-TP

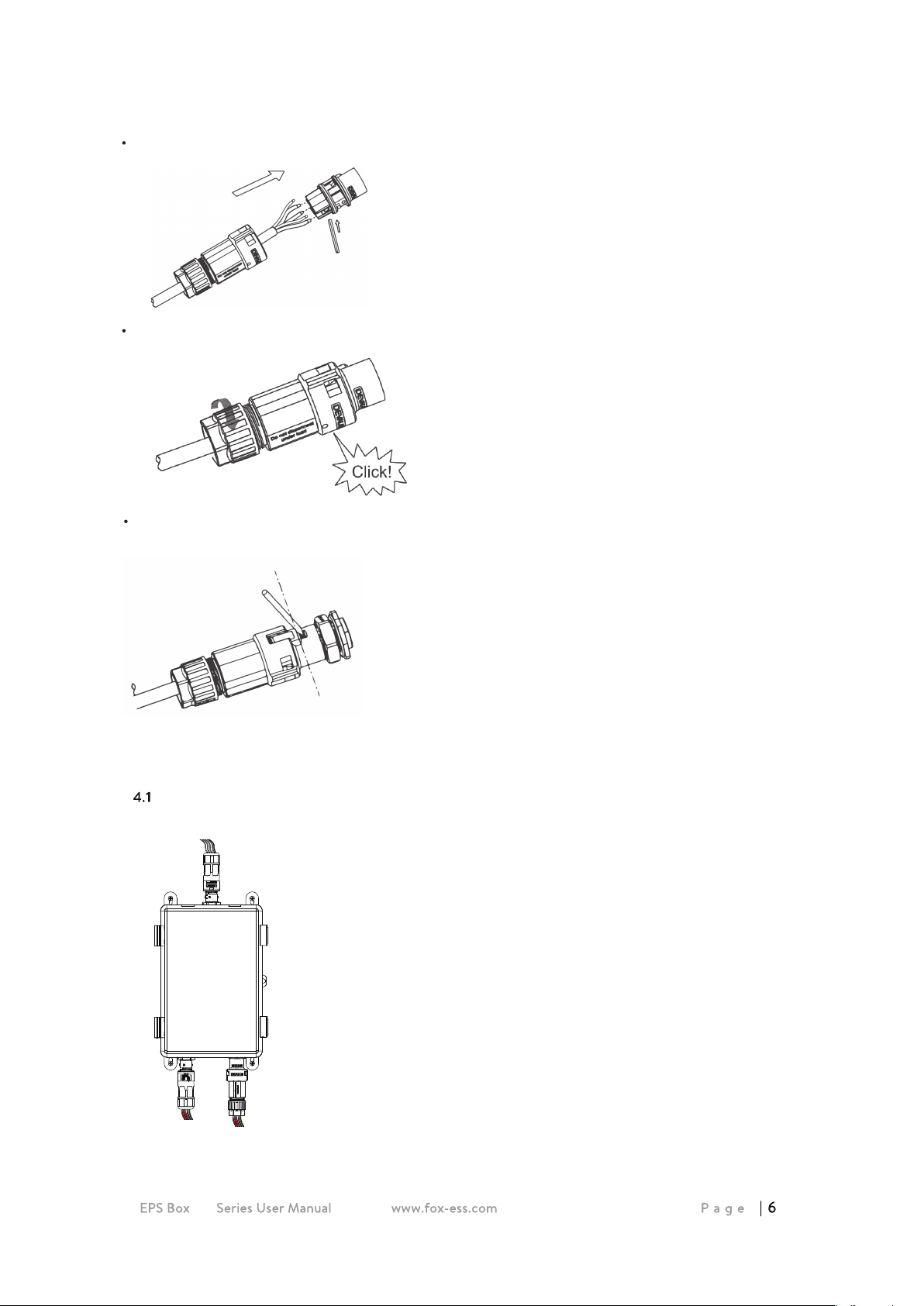

schieben Sie die Kabelmutter und montieren Sie dann die hintere Schale auf das Kabel
Schieben Sie die Gewindehülse in die Buchse und ziehen Sie die Kappe auf der Anschlussbuchse fest.
Entfernen Sie den netzgebundenen Stecker: Drücken Sie das Bajonett mit einem kleinen Schraubendreher oder dem Entriegelungswerkzeug aus dem Schlitz und ziehen Sie es heraus, oder schrauben Sie die Gewindehülse ab und ziehen Sie es heraus.
Überblick über EPS Box-TP
-TP

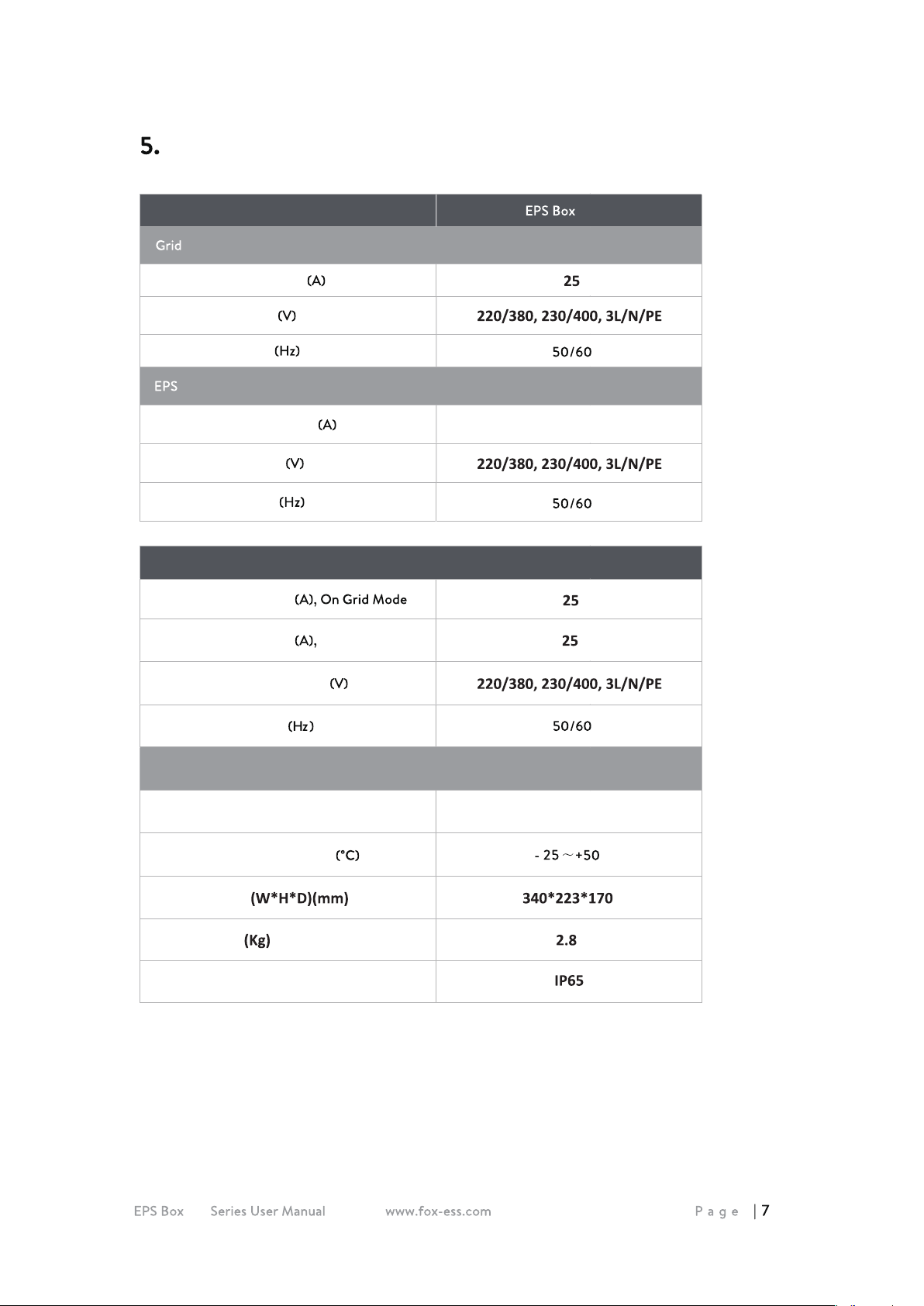

Technische Daten
Modell
Max. AC-Eingangsstrom
AC-Nennspannung
AC-Nennfrequenz
Max. EPS-Eingangsstrom
EPS-Nennspannung
EPS-Nennfrequenz
Laden Sie
Nennausgangsstrom
Nennausgangsstrom
-TP
25
EPS-Modus
Bemessungsnetzspannung
Nenn-Netzfrequenz
Allgemeine Daten
Kühlungskonzept
Betriebstemperaturbereich
Abmessungen
Nettogewicht
Schutz gegen Eindringen
Natürliche Konvektion
-TP
FOXESS CO., LTD. Add: No.939, Jinhai Third Road, New Airport Industry Area, Longwan District, Wenzhou, Zhejiang, China Tel: 0510- 68092998
WWW.FOX-ESS.COM
Das Urheberrecht an diesem Handbuch liegt bei FOXESS CO., LTD. Jedes Unternehmen oder jede Einzelperson darf nicht plagiieren, teilweise oder vollständig kopieren (einschließlich S­oftware etc.) und nicht reproduzieren oder ihre Verbreitung in irgendeiner Form oder mit irge­ ndwelchen Mitteln ist erlaubt. Alle Rechte vorbehalten.
V1.0
