Fox F36-259DB, F36-258DB User Manual

TRONCATRICE RADIALE A

DOPPIA INCLINAZIONE

Lama di diametro Ø305 mm

e laser

(Modello Fox F36-259DB)

DOUBLE BEVEL SLIDING

MITRE SAW with Laser

saw blade’s diameter 305 mm

(Fox model F36-259DB)

MANUALE DI ISTRUZIONI / USER MANUAL

2

SOMMARIO / TABLE OF CONTENTS

ITALIANO (IT) Manuale originale, Original manual 3÷31

ENGLISH (EN) Manuale tradotto dall’originale / Manual translated from the original 32÷58

DICHIARAZIONE DI CONFORMITA / DECLARATION OF CONFORMITY 59

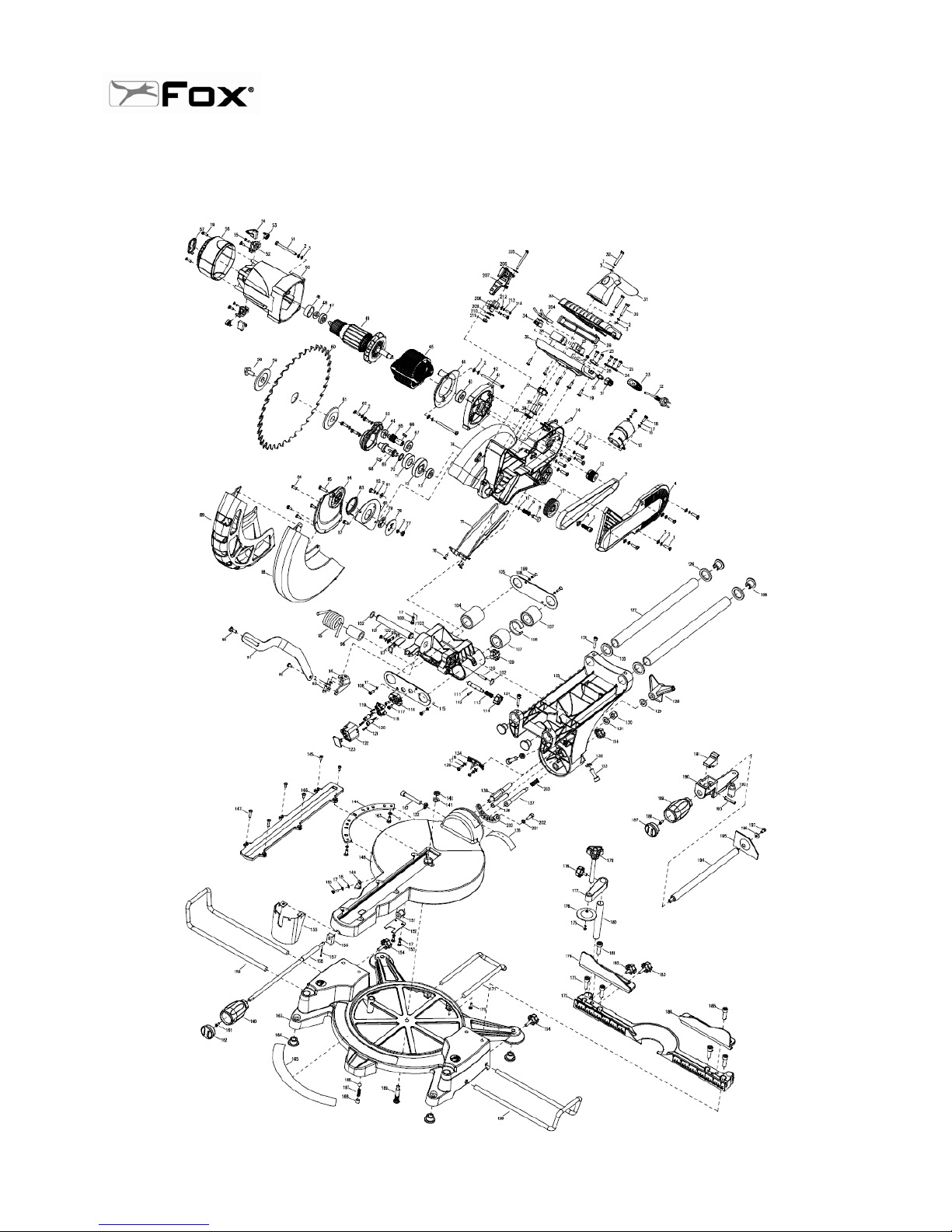

ESPLOSO / EXPLODED VIEW 60

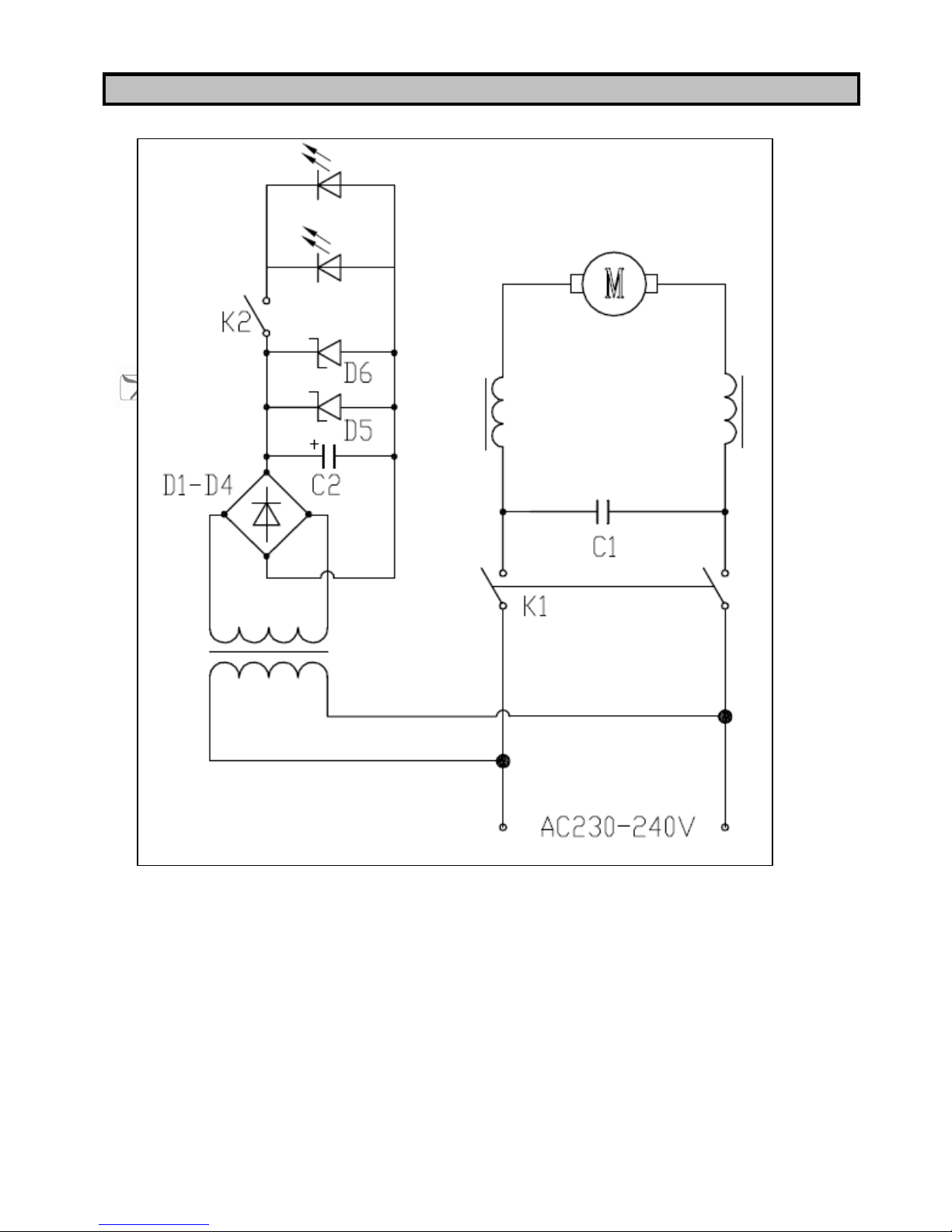

SCHEMA ELETTRICO / WIRING DIAGRAM 62

3

Troncatrice radiale a doppia inclinazione (modello F36-259 DB)

• Sicurezza Pag. 4

• Regole generali di sicurezza Pag. 5

• Regole supplementari di sicurezza per le troncatrici radiali Pag. 7

• Regole di sicurezza per il puntator e laser Pag. 8

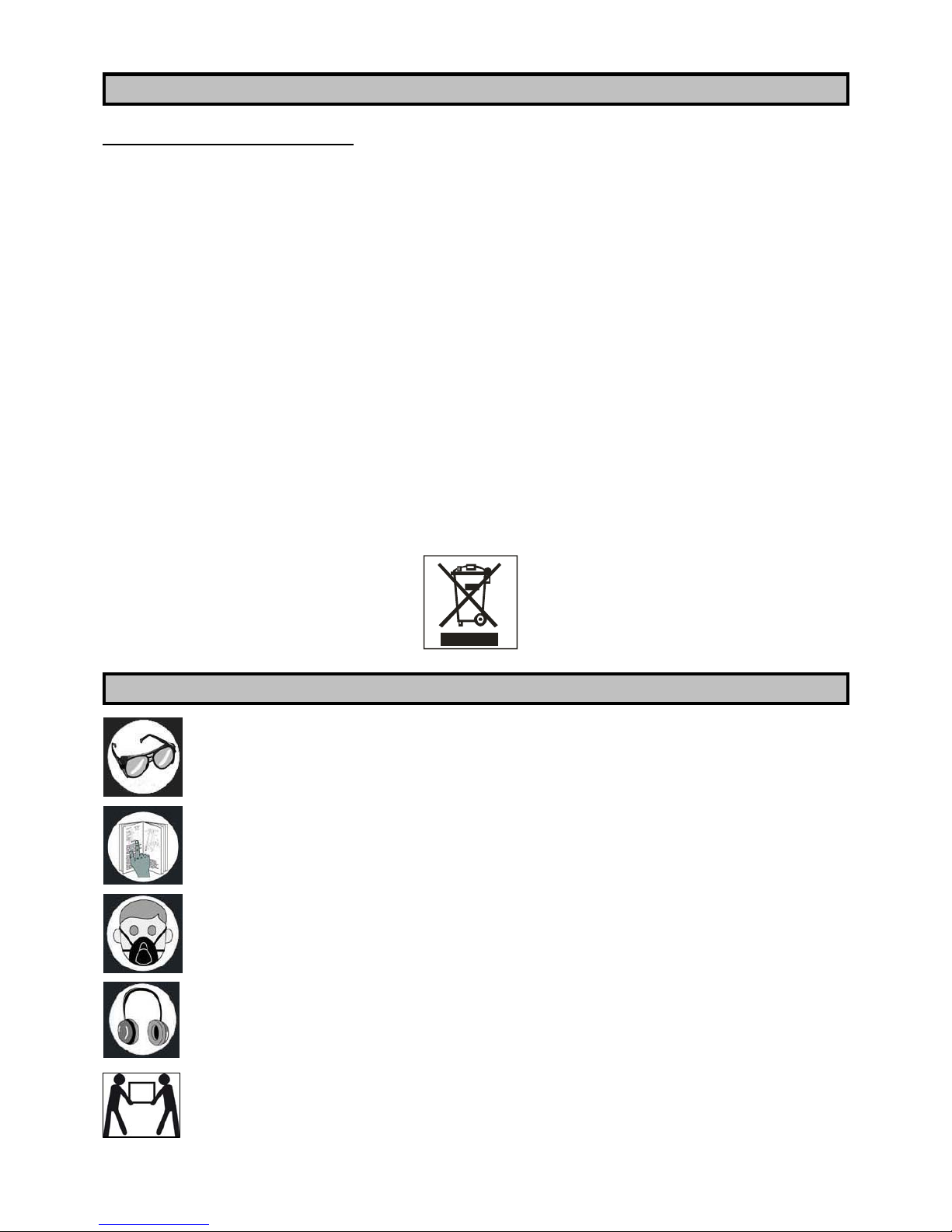

• Protezione dell’ambiente Pag. 9

• Simboli Pag. 9

• Collegamento dell’utensile alla corrente Pag. 10

• Uso conforme alle norme Pag. 11

• Caratteristiche tecniche Pag. 11

• Informazioni sul rumore Pag. 12

• Disimballo e pulizia Pag. 12

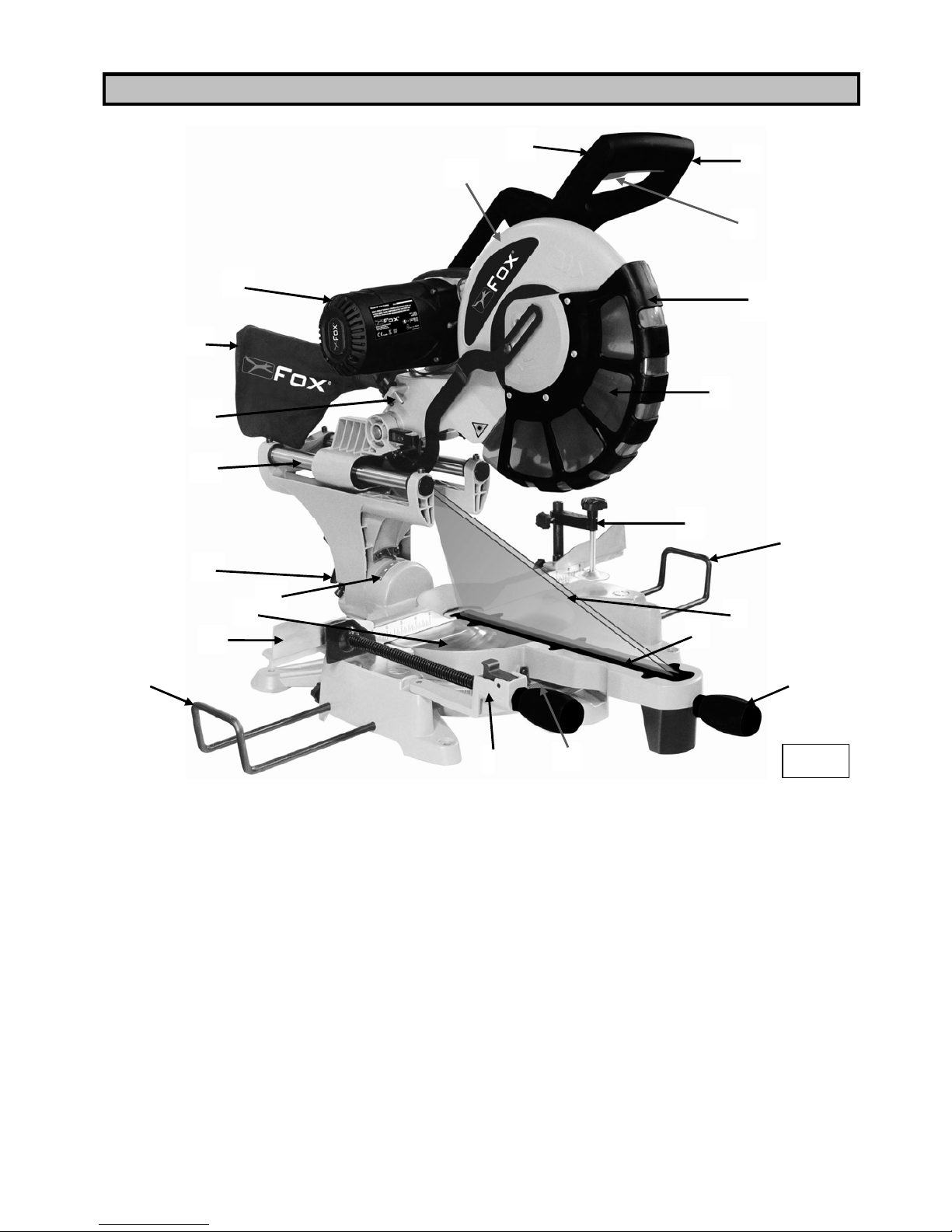

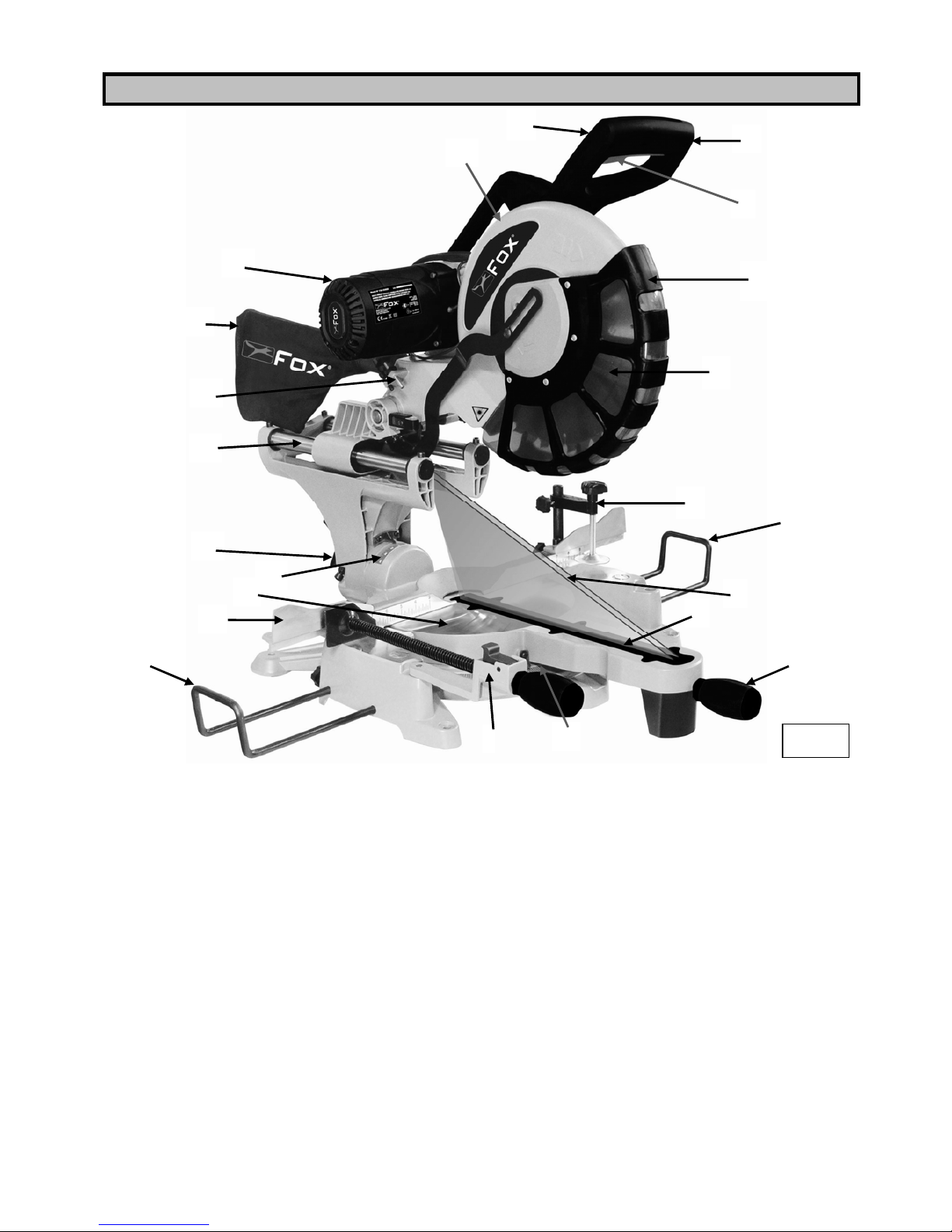

• Identificazione della macchina Pag. 14

• Montaggio Pag. 15

- Montaggio dell’impugnatura di rotazione della tavola Pag. 15

- Arresto obliquo e rotazione del piano Pag. 15

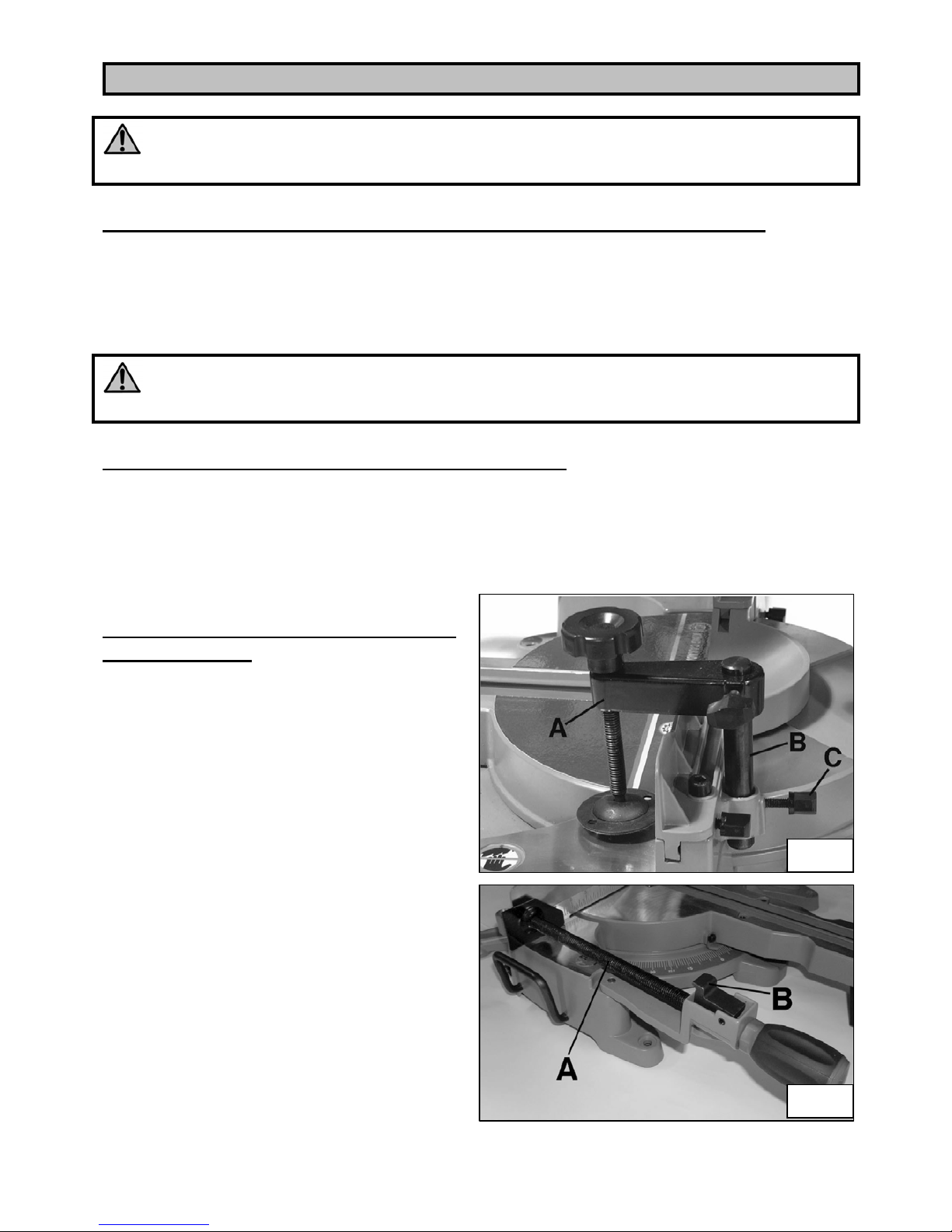

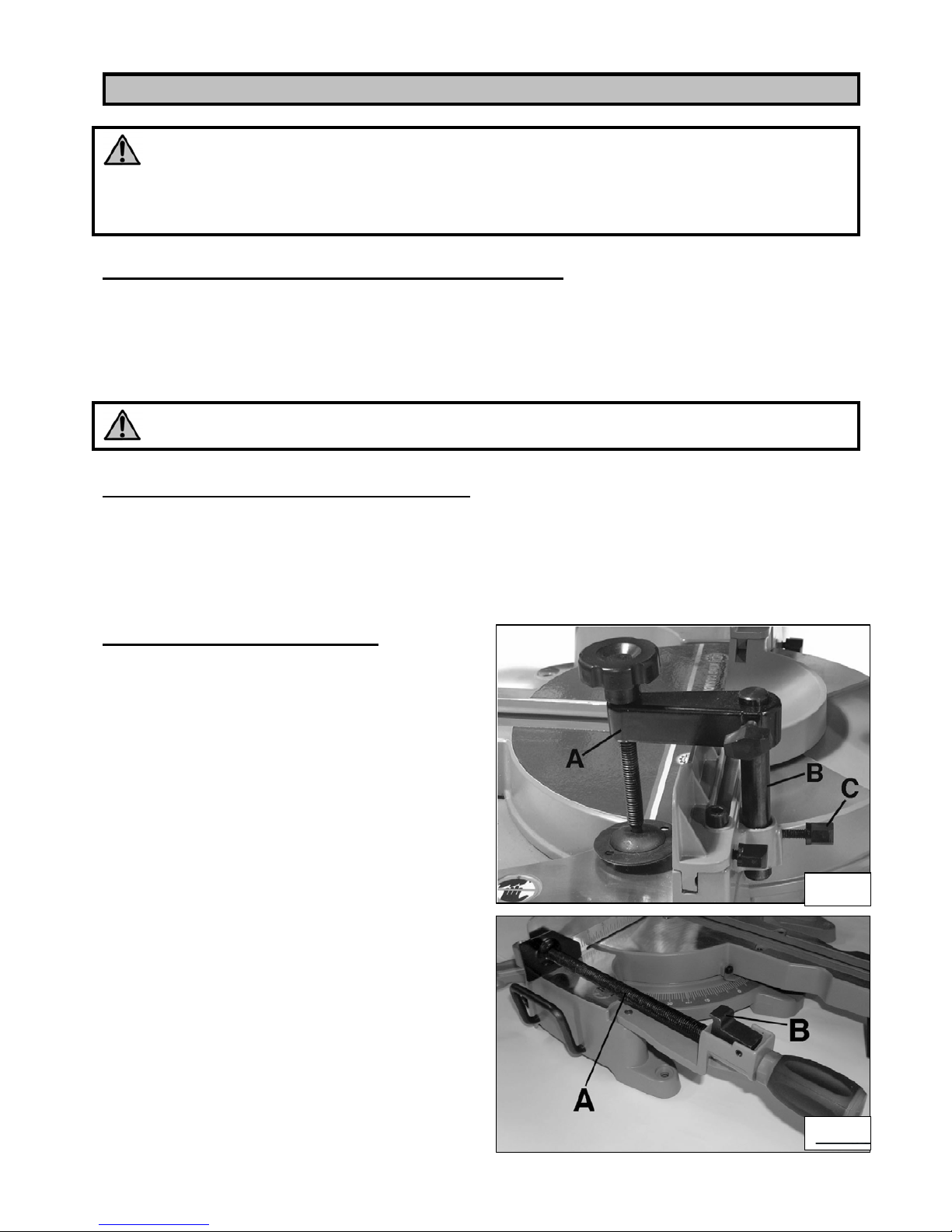

- Montaggio dei morsetti della troncatrice Pag. 15

- Funzionamento dei morsetti Pag. 16

- Montaggio delle estension i latera l i Pag. 16

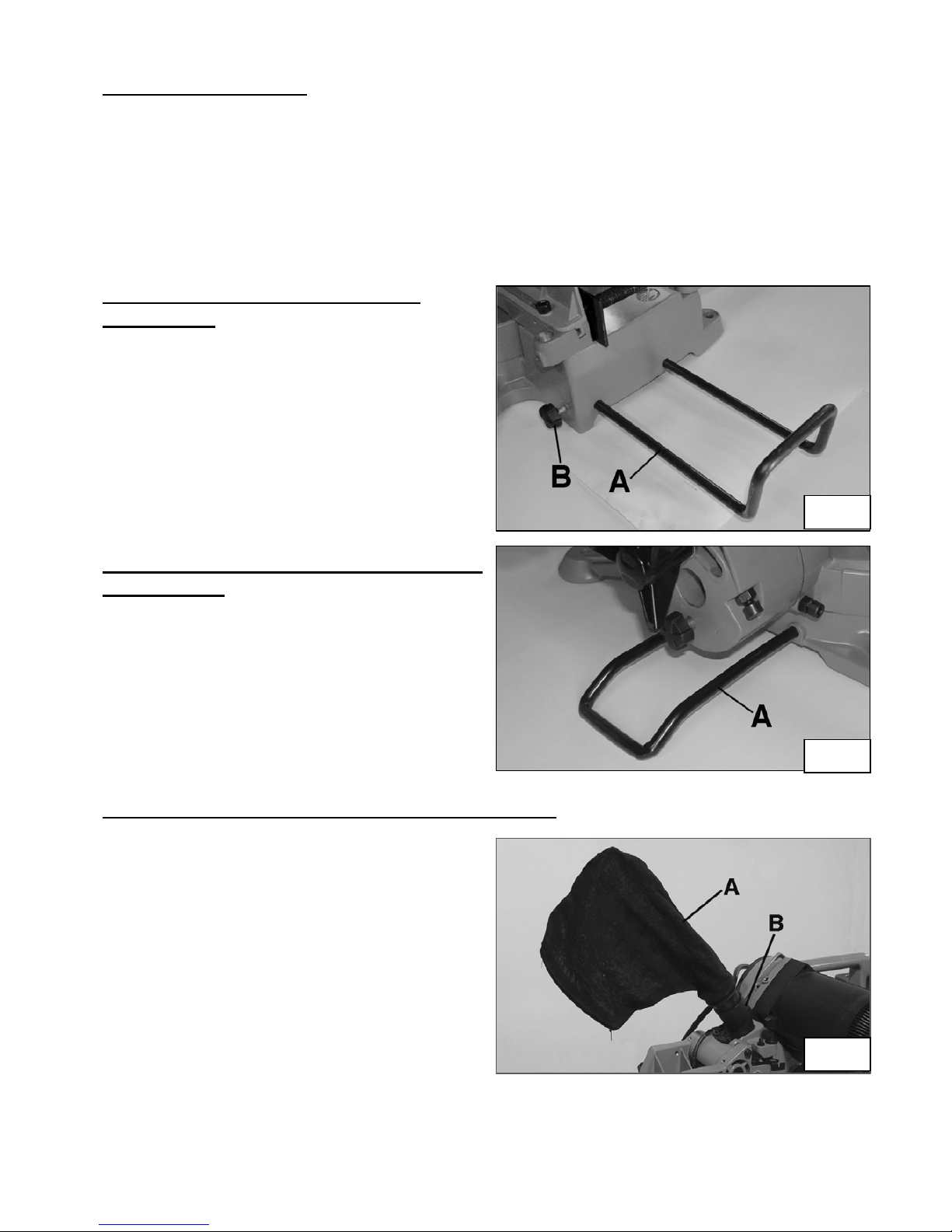

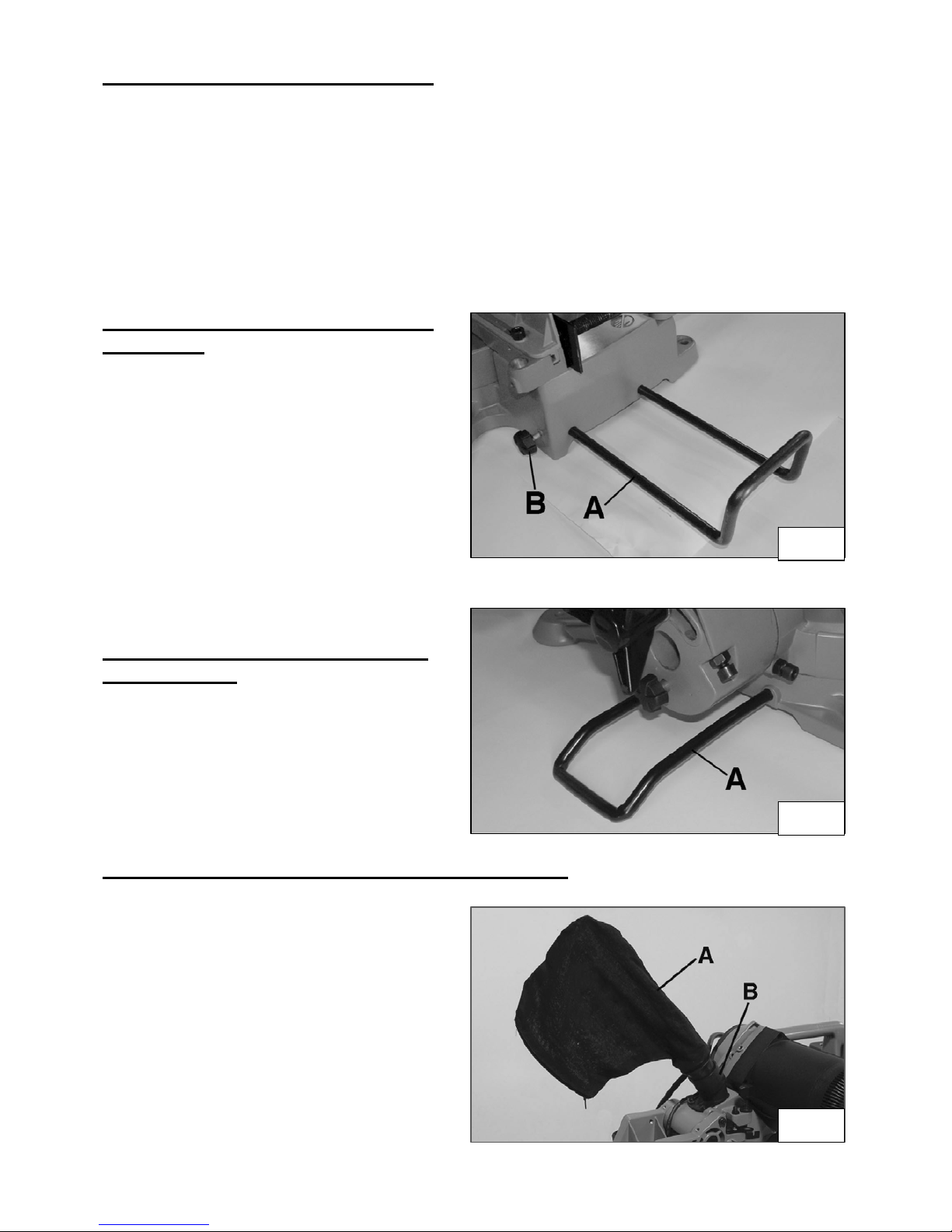

- Montaggio dell’estens ion e pos teriore Pag. 16

- Montaggio del sacco raccogli polveri Pag. 16

- Estensioni della guida Pag. 17

• Regolazioni Pag. 17

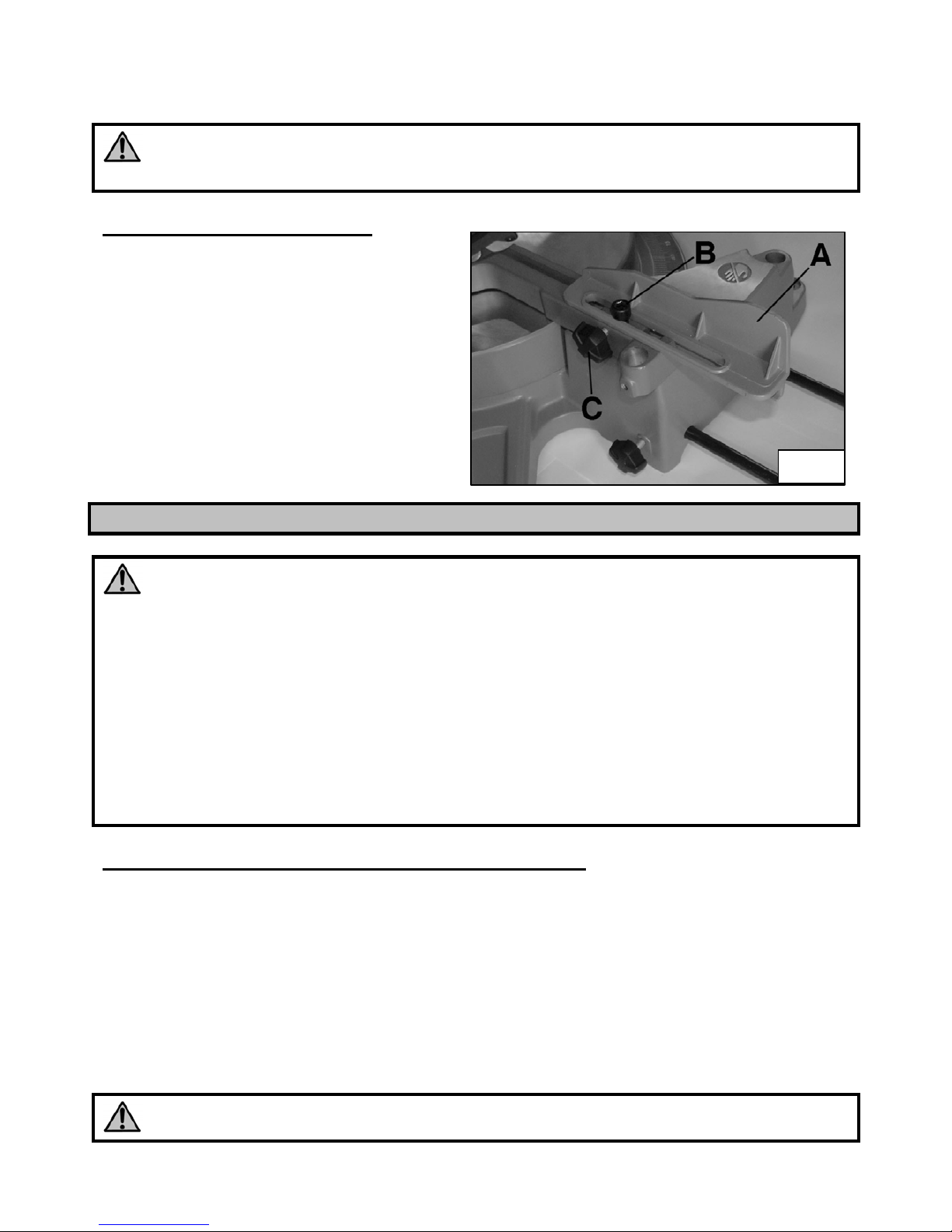

- Fissaggio della troncatrice ad un piano Pag. 17

- Controllo e regolazione degli angoli in rapporto alle lame Pag. 18

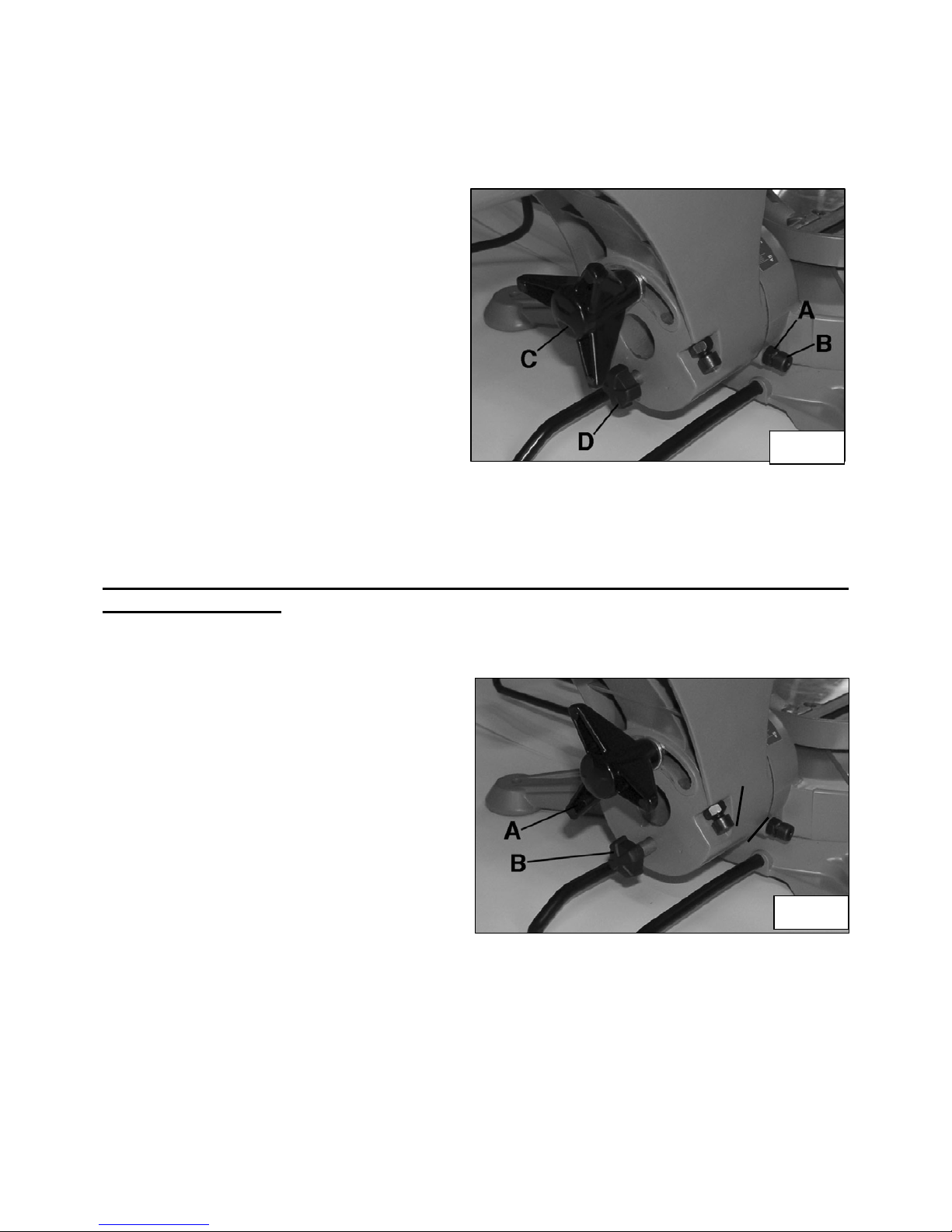

- Regolazione dell’inclinazione della testa della troncatrice dell’arresto Pag. 19

- Regolazione della profondità di taglio Pag. 20

- Meccanismo di funzionamento radiale Pag. 21

- Sostegno pezzi lavorati Pag. 21

• Funzionamento Pag. 21

- Zone pericolose del piano Pag. 21

- Funzionamento / spegnimento della troncatrice Pag. 21

- Utilizzo e regolazione del sistema di guida a doppio laser Pag. 22

- Funzionamento del braccio di taglio Pag. 22

- Posizione delle mani e dei piedi Pag. 23

- Taglio di un pezzo di legno Pag. 23

- Tecnica di utilizzo corretto per tagli utilizzando lo spostamento radiale Pag. 24

- Utilizzo della troncatrice per tagliare in lunghezza Pag. 24

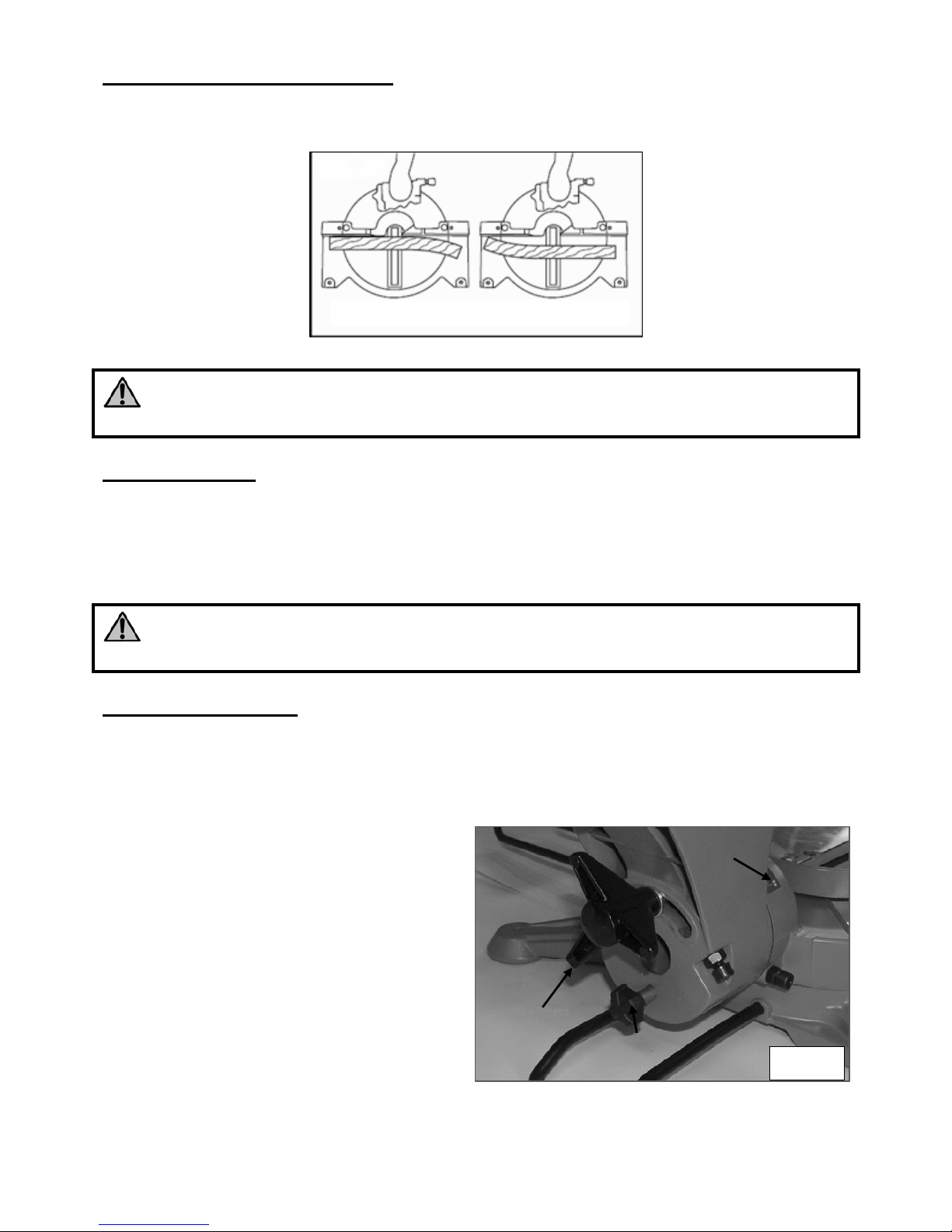

- Taglio di materiali curvi Pag. 25

- Taglio obliquio Pag. 25

- Taglio inclinato Pag. 25

- Taglio composto Pag. 26

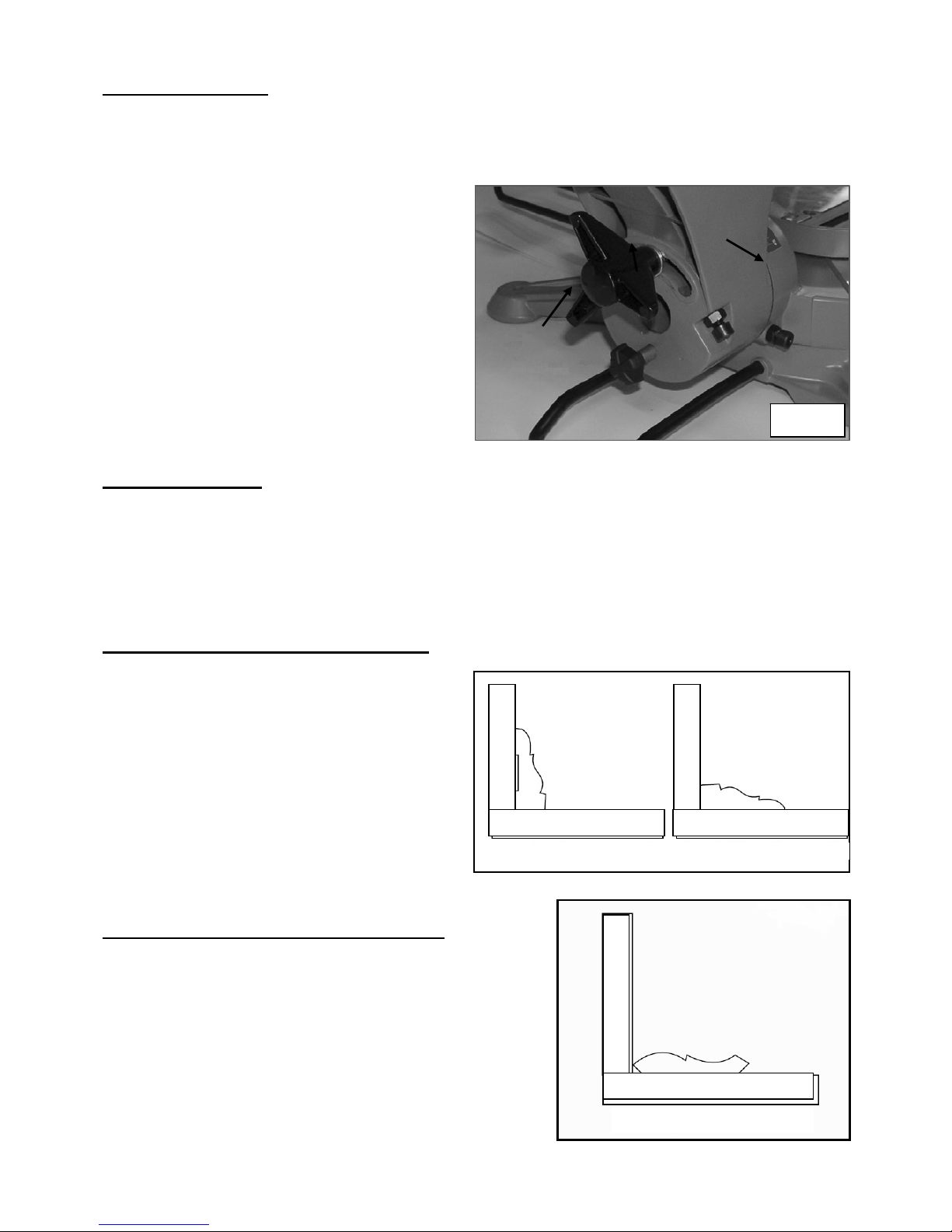

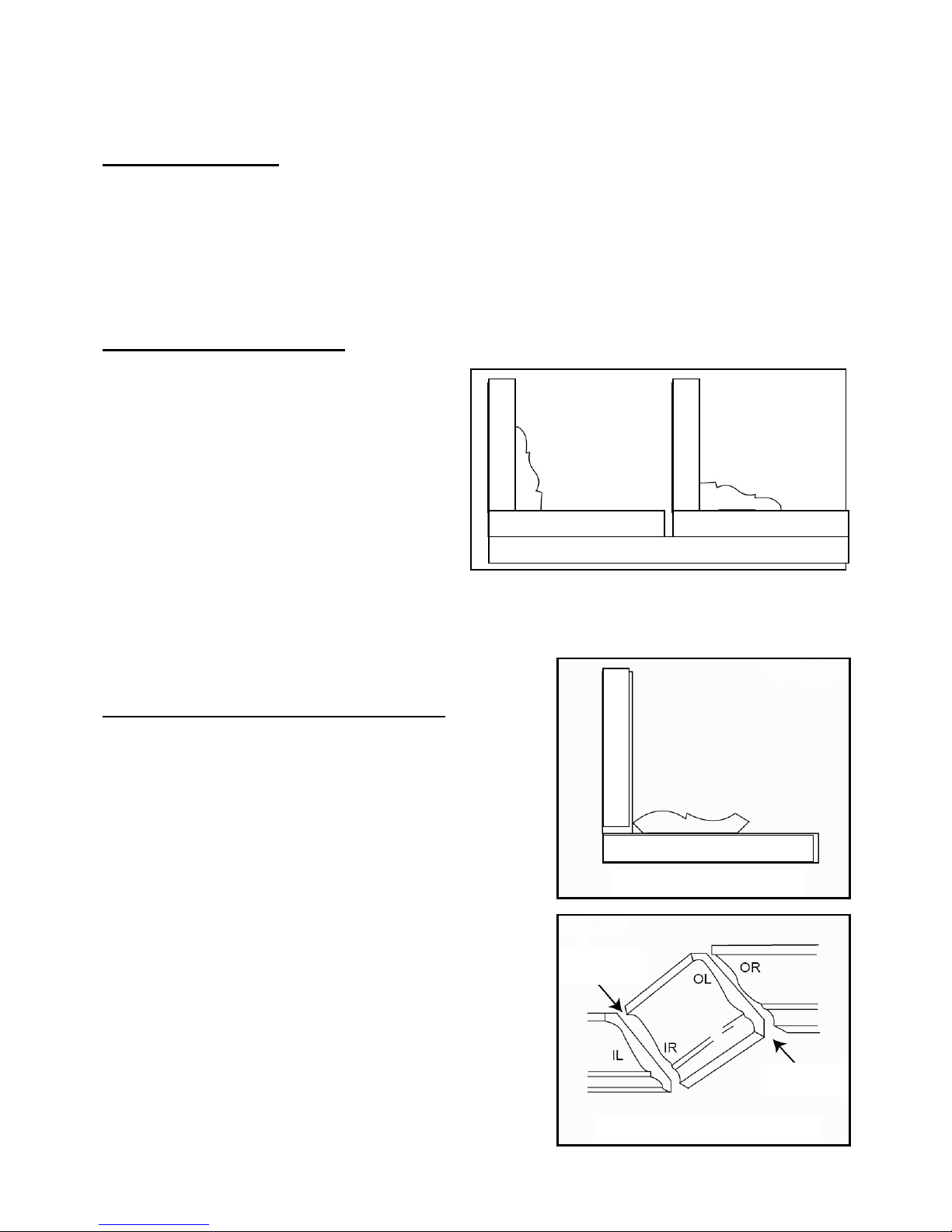

- Taglio battiscopa Pag. 26

- Taglio cornici e modanature Pag. 26

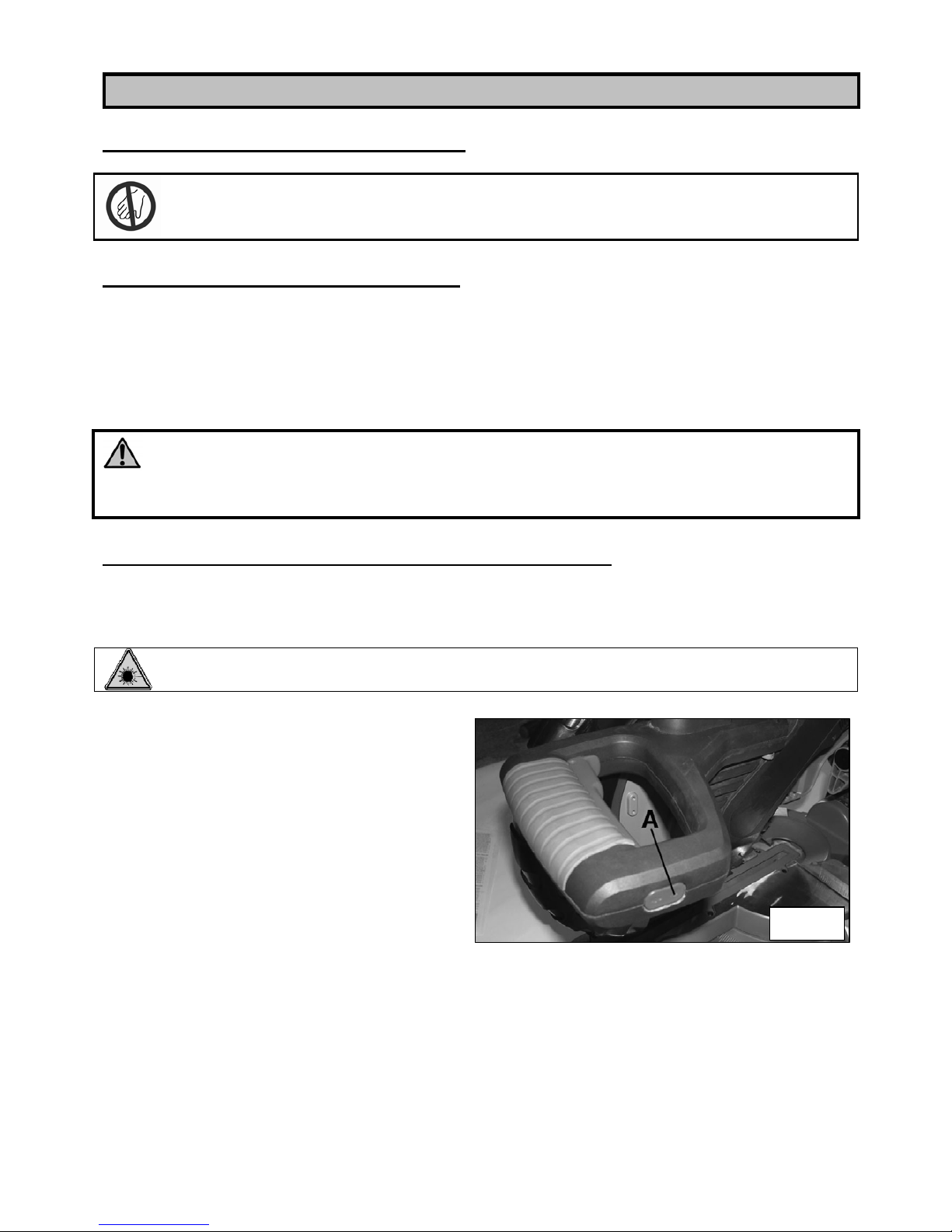

• Manutenzione Pag. 27

- Segatura di legno Pag. 27

- Protezione della lama inferiore Pag. 27

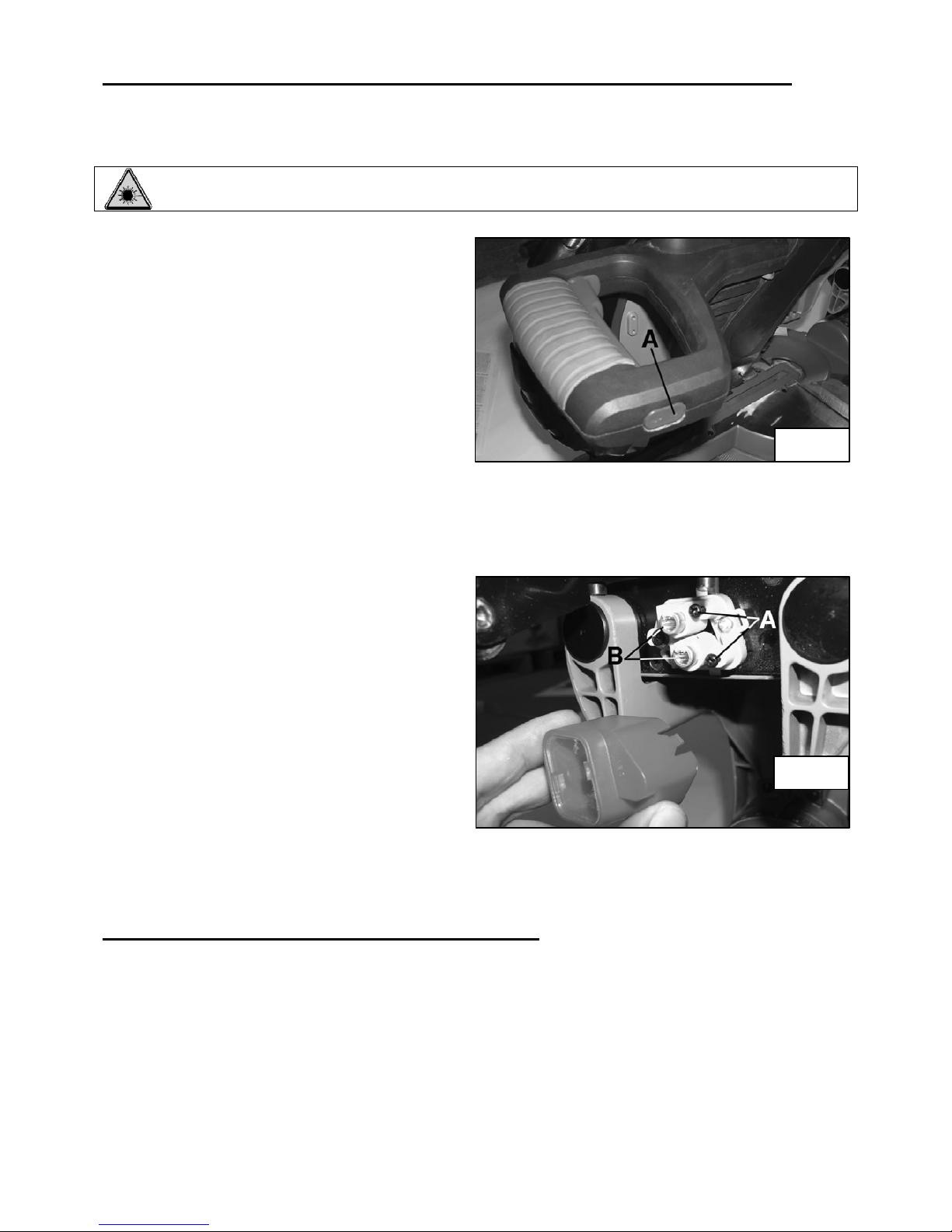

- Manutenzione del laser Pag. 28

- Lubrificazione Pag. 28

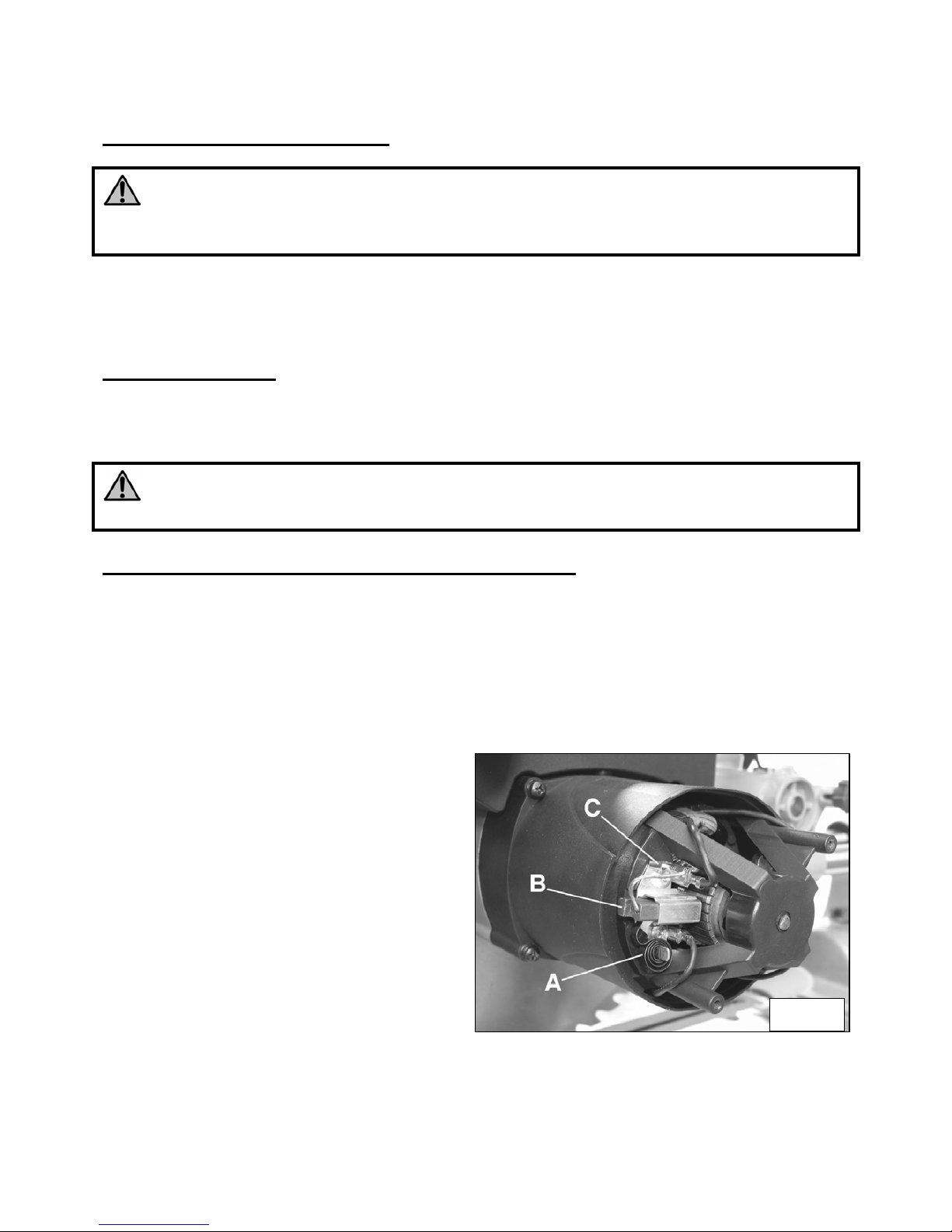

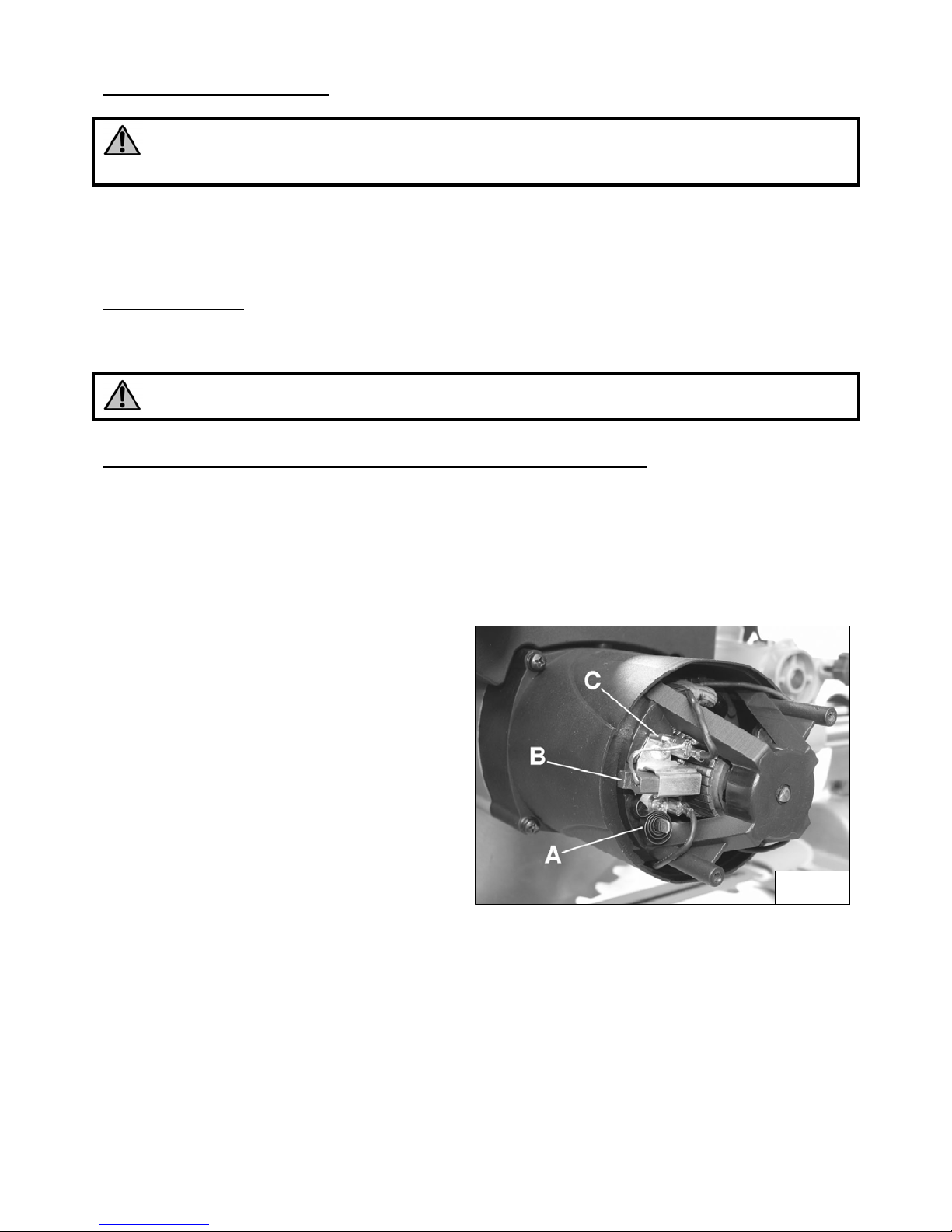

- Ispezione e sostituzione delle spazzole Pag. 28

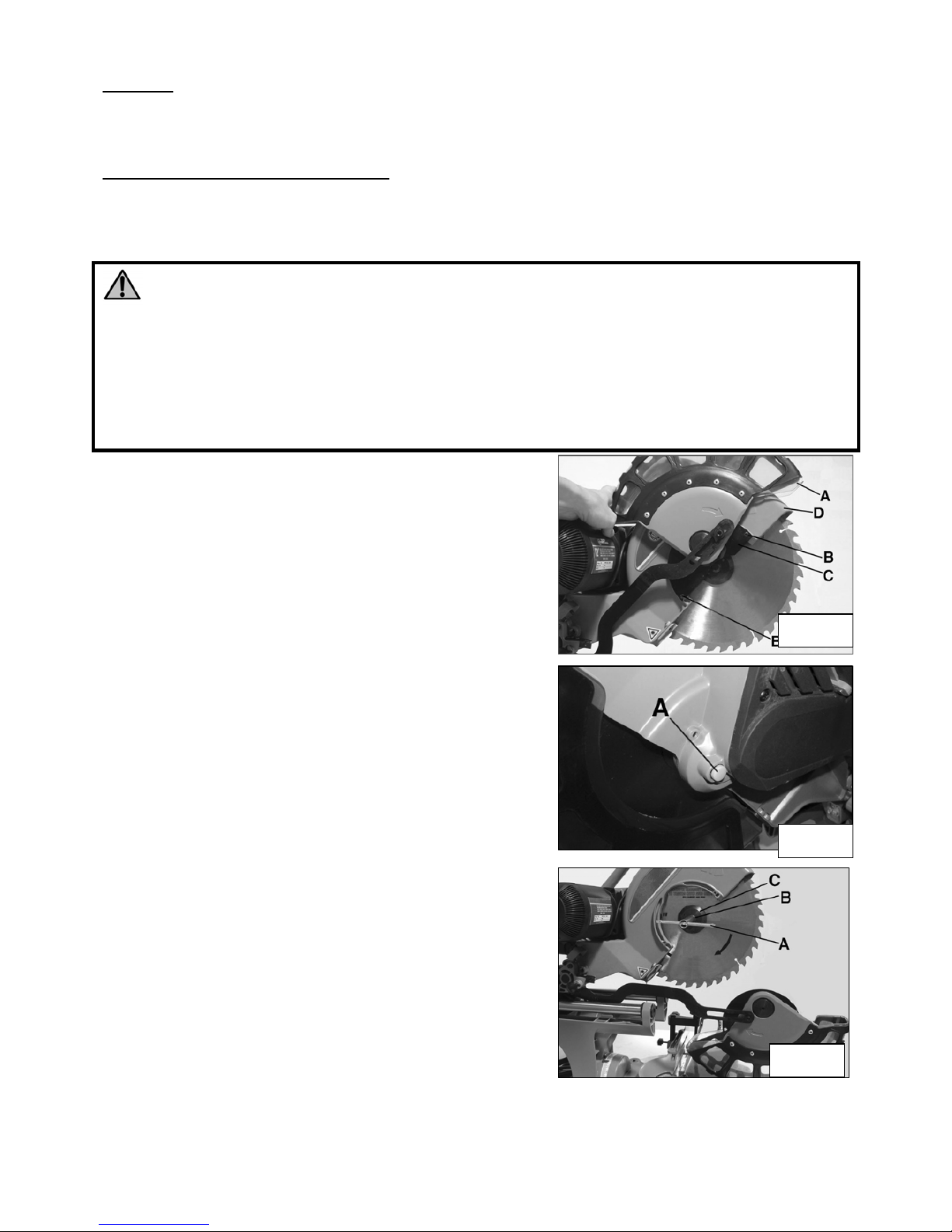

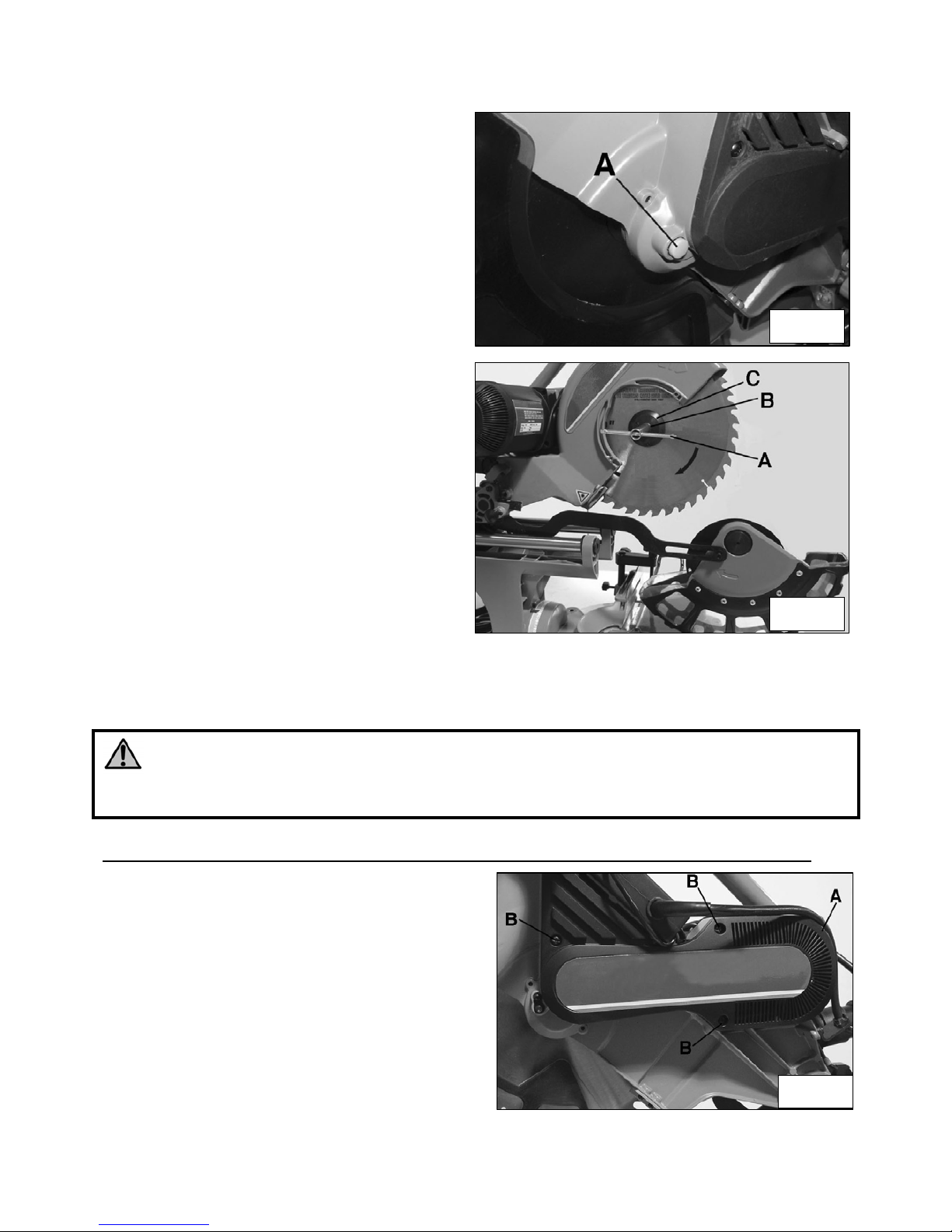

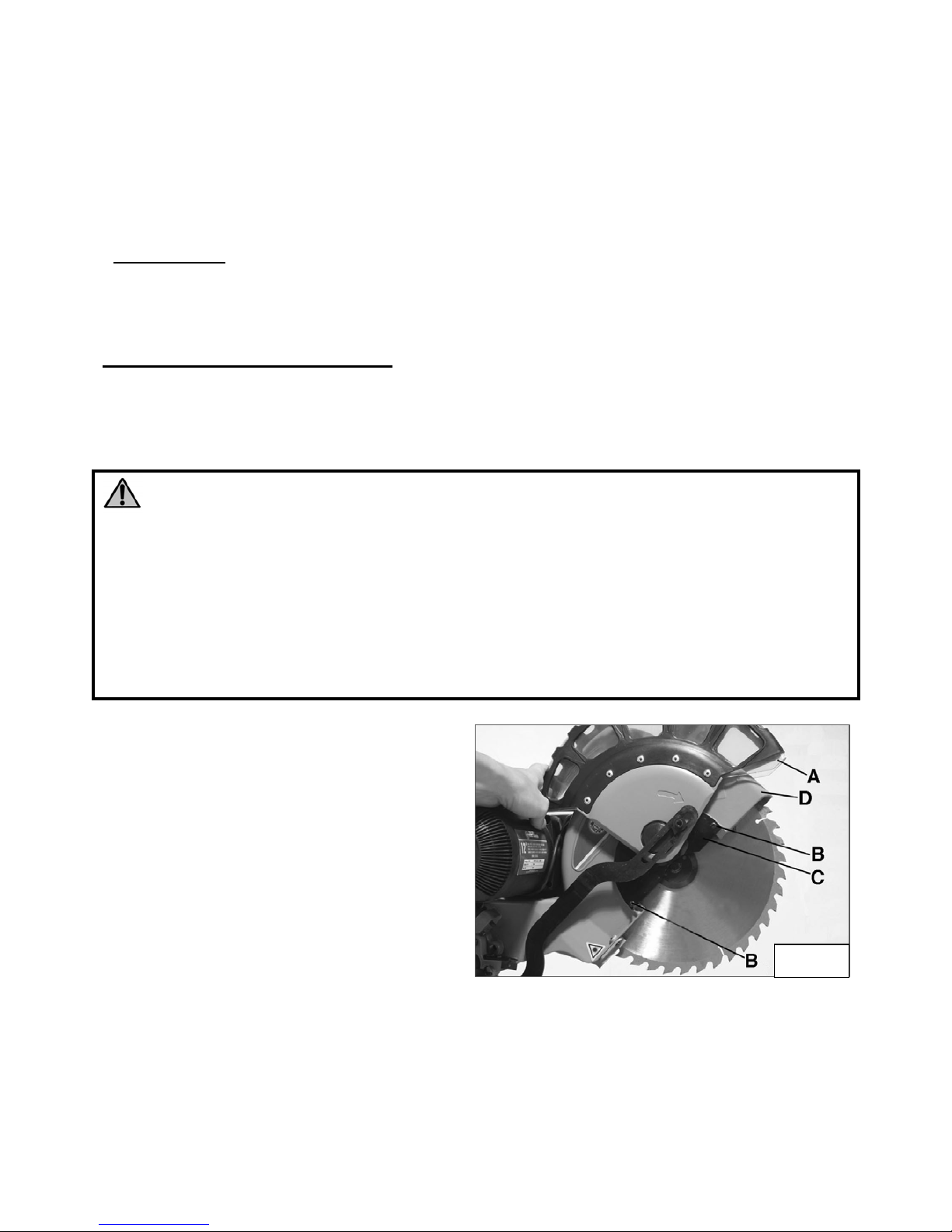

- Sostituzione della lam a Pag. 29

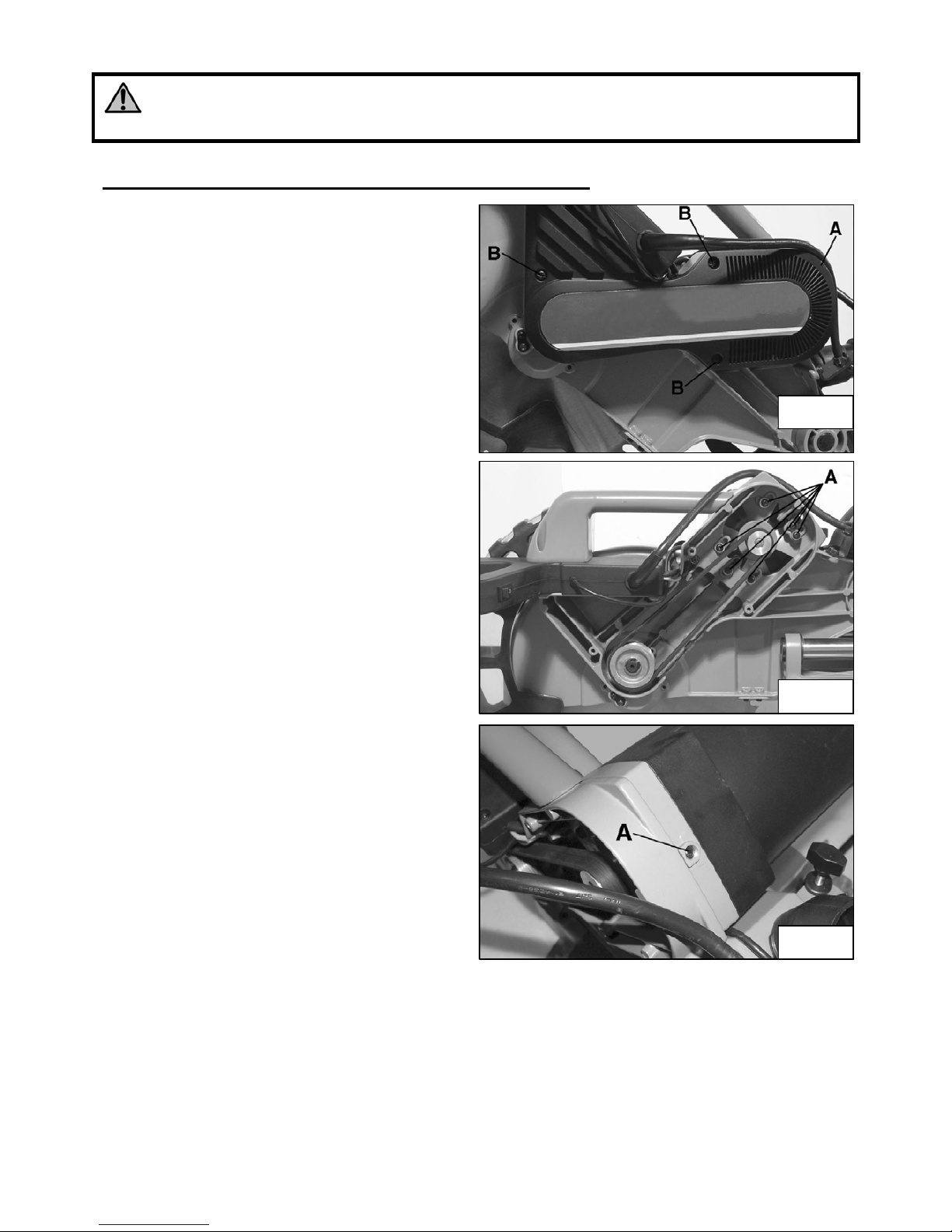

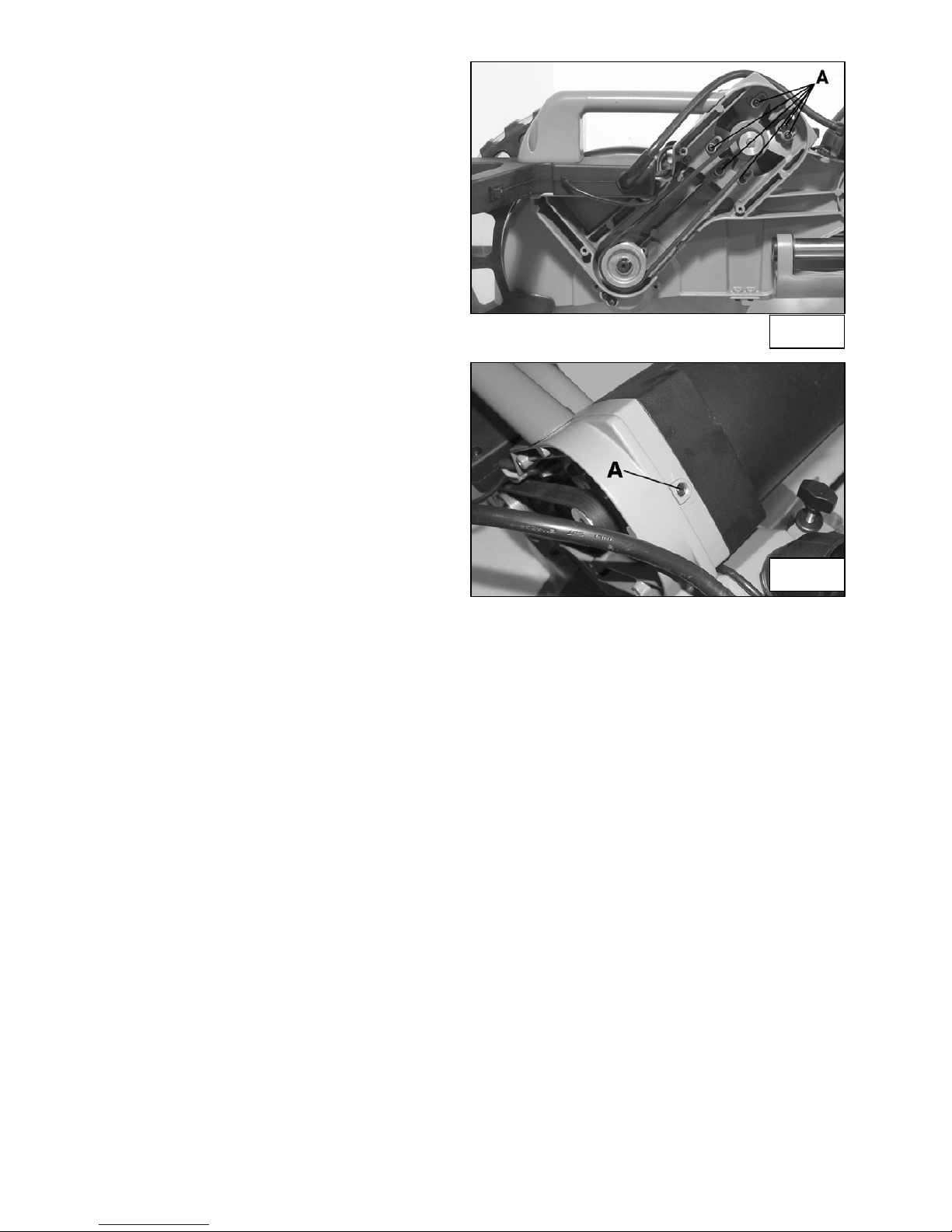

- Sostituzione e aggiustamento delle regolazione della cinghia Pag. 30

4

SICUREZZA

ATTENZIONE:

Quando si utilizzano utensili elettrici si dovrebbero sempre rispettare, oltre a quelle riportate in
questo manuale, tutte le precauzioni base di sicurezza per ridurre il rischio di incendio, scossa
elettrica e danni personali.

Leggere attentamente tutte queste istruzioni prima di utilizzare questo prodotto e
conservarle scrupolosamente.

Le lavorazioni effettuate con un elettroutensile possono diventare pericolose per l’operatore se
non vengono rispettate norme operative sicure ed adeguate. Come per qualsiasi macchina
elettrica che ha un organo di lavoro in movime nto, l’utilizzo dell’utensile comporta alcuni rischi.
Se la macchina viene utilizzata come indicato su questo manuale, prestando la massima
attenzione al lavoro che si sta facendo, rispettando le regole ed utilizzando gli adeguati
dispositivi di protezione individuali, la probabilità di incidenti sarà quasi nulla. I possibili rischi
residui sono relativi a:

1 – ferimenti per contatto con parti rotanti in movimento
2 – ferimenti per contatto con parti spigolose o nei cambi lama
3 – ferimenti per eiezioni di parti di utensile o di materiale in lavorazione
4 – danni all’udito provocati dal rumore
5 - danni causati dalle polveri
6 – ferimenti per utensili monatti male

Le attrezzature di sicurezza previste sulle macchine, come le protezioni, i carter, gli
spingipezzo, i dispositivi di ritenuta, i dispositivi di protezione individuale come gli occhiali, le
maschere antipolvere, le p rotezion i auricolari, le scarpe e i guanti posso no ridurre le probab ilità
di incidente. Anche la migliore protezione, però, non può proteggere contro la mancanza di
buon senso e di attenzione. Abbiate sempre buon senso e prendete le precauzioni necessarie.
Fate solo i lavori che ritenete siano sicuri. NON DIMENTICATE: la sicurezza è responsabilità di
ognuno.
Questo utensile è stato concepito per un utilizzo ben preciso. FEMI raccomanda di non
modificarlo o di non utilizzarlo per scopi diversi rispetto a quelli per cui è stato costruito. Se
avete dei dubbi relativament e ad applicazioni specif iche, NON utilizzate l’utensile prim a di aver
contattato FEMI e aver ricevuto informazioni in merito.

LEGGETE E CONSERVATE QUESTO MANUALE

5

REGOLE GENERALI DI SICUREZZA

1. Mantenete l’area di lavoro pulita. Nelle zone o nei banchi di lavoro ingombri è più alta la
probabilità di incidenti.

2. Evitate un ambiente pericoloso. Non esponete gli utensili alla pioggia e non utilizzateli in
ambienti umidi o bagnati, per evitare i fenomeni di elettrolocuzione. Mantenete la zona di
lavoro ben illuminata. Non utilizzate l’utensile in presenza di gas o di liquidi infiammabili.

3. Collegate il dispositivo di aspirazione della polvere. Se sono previsti dei metodi per il
recupero della polvere, assicuratevi che questi dispositivi siano collegati e utilizzati
correttamente.

4. Tenete gli estranei e i bambini lontani. Tutti gli estranei e i bambini devono mantenere una
distanza di sicurezza dall’area di lavoro.

5. Proteggetevi dalle scariche elettriche. Evitate di entrare in contatto con delle superfici di
messa a terra.

6. Non maltrattate il cavo elettrico. Non tirate mai il filo elettrico per scollegarlo dalla presa.
Mantenete il cavo elettrico lontan o dal calore, dall’olio e dagli spigoli vivi.

7. Utilizzate delle prolunghe elettriche previste per l’esterno. Quando l’utensile viene
utilizzato all’esterno, utilizzate solamen te delle prolunghe elettriche previste per l’estern o e
che riportino delle indicazioni in merito.

8. Siate vigili. Osservate attentamente quello che fate, abbiate buon senso. Non utilizzate
l’utensile quando siete affaticati.

9. Non utilizzate l’utensile se siete sotto l’effetto di medicinali, alcol, droghe.

10. Evitate l’avvio accidentale. Assicuratevi che l’interruttore sia nella posizione di arresto
prima di collegare l’utensile.

11. Indossate una tenuta appropriata. Non indossate vestiti ampi o gioielli che possono
impigliarsi nei pezzi mob ili. Per il lavoro all’esterno sono partico larmente raccomandate le
scarpe antiscivolo. Portate un mezzo di protezione per i capelli lunghi.

12. Usate sempre i dispositivi di protezione personale: portate gli occhiali di sicurezza e
mascherine nei casi in cui si producano polveri o trucioli. Indossate cuffie antirumore o
tappi protettivi in ambienti rumorosi. Usate guanti quando si maneggiano particolari con
spigoli vivi e taglienti.

13. Non sbilanciatevi sopra all’utensile. Mantenete sempre il vostro equilibrio.

14. Chiedete consigli a persone esperte e competenti se non avete familiarità con il
funzionamento dell’utensile.

15. Allontanate gli utensili inutilizzati. Quando gli utensili non vengono utilizzati, devono
essere sistemati in un luogo secco, chiuso a chiave, fuori dalla portata dei bambini.

16. Non forzate l’utensile. La lavorazione sarà migliore e maggiormente sicura se l’utensile
viene utilizzato al ritmo per il quale è stato concepito.

6

17. Utilizzate l’utensile appropriato. Non forzate un piccolo utensile a fare il lavoro di un
utensile a utilizzo intensivo. Pe r esempio, non utilizzate una sega circolare per taglia re dei
rami o dei ceppi.

18. Fissate il pezzo. Utilizzate per quanto possibile dei morsetti a vite o una morsa per
bloccare il pezzo. E’ più sicuro che servirsi delle sole mani.

19. Mantenete gli utensili in perfetto stato. Tenete gli utensili affilati e puliti in modo da
ottenere un rendimento migliore e più sicuro. Seguite le istruzioni per lubrificare e
sostituire gli accessori. Controllate regolarmente il cavo elettrico e sostituitelo se è
danneggiato. Tenete le maniglie e le impugnature secche, pulite e prive di olio e di grasso.

20. Scollegate l’utensile dalla rete quando non è utilizzato, prima della manutenzione e della
sostituzione degli accessori o utensili quali lame, punte, frese, ecc.

21. Allontanate le chiavi di serraggio e di regolazione. Prendete l’abitudine di verificare che le
chiavi di serraggio e di regolazione siano state allontanate dall’utensile prima di avviarlo.

22. Controllate i particolari dell’utensile per verificare che non ci siano parti danneggiate.
Prima di continuare ad utilizzare l’utensile, controllate tutti i dispositivi di sicurezza o
qualsiasi altro pezzo che possa essere danneggiato in modo da assicurarvi che funzioni
bene e che riesca ad effettuare il com pito previsto. Verificate che i pezzi mobili siano ben
allineati, non si blocchino e non siano rotti. Controllate anche il montaggio o qualsiasi altra
condizione che può influenzare il funzionamento. Qualsiasi pezzo o qualsiasi protezione
danneggiata deve essere riparata o sostituita da un centro di servizio post-vendita
autorizzato. Non utilizzate l’utensile se l’interruttore non funziona correttamente.

23. Utilizzate l’elettroutensile, gli utensili e gli accessori nel modo e per gli scopi riportati in
questo manuale; utilizzi e componenti diversi possono generare possibili rischi per
l’operatore.

24. Fate riparare l’utensile da una persona competente. Questo utensile elettrico è conforme
alle prescrizioni di sicurezza corrispondenti. Le riparazioni devono essere realizzate solo
da persone qualificate che utilizzino ricambi originali, altrimenti potrebbero insorgere dei
pericoli per l’utilizzatore.

7

REGOLE SUPPLEMENTARI DI SICUREZZA PER LE SEGATRICI RADIALI

1. SCOLLEGATE sempre la sega dalla presa elettrica prima di una riparazione,
manutenzione, cambio lama, pulizia o intervento qualsiasi.

2. NON AVVIATE la sega finchè non è completamente assemblata e installata secondo le
direttive del presente manuale, con le protezioni montate e funzionanti e i vari pomoli di
bloccaggio ben serrati.

3. POSIZIONATE la sega su una superficie piana e orizzontale per evitare oscillazioni e
spostamenti pericolosi.

4. TENETE sempre il pezzo ben appoggiato alla guida di taglio. Non eff ettuate il lavoro a
mano libera.

5. TENETE le mani distanti dalla traiettoria e dalla zona della lama. Evitate di avvicinarvi
troppo alla lama quando si tagliano pezzi piccoli; usate dei morsetti di bloccaggio.

6. NON PASSATE mai le mani dietro o sopra la lama ed evitate di assumere posizioni
scomode con le mani e il corpo.

7. EVITATE di togliere pezzi di legno incastrati con la lama in movimento. Spegnete la
macchina e aspettate che la lama si fermi, poi intervenite.

8. APPOGGIATE su dei cavalletti le estremità grandi pezzi che fuoriescono lateralmente
dal piano della sega.

9. ASSICURATEVI che le estensioni del piano di lavoro siano ben bloccate prima di avviare
l’utensile

10. UTILIZZATE sempre la sega in un ambiente ben areato e collegata ad un sistema di
estrazione della segatura. Eliminate frequentemente la segatura che resta sulla sega.

11. CONTROLLATE che la lama sia ben affilata, che ruoti liberamente e senza vibrazione.

12. NON UTILIZZATE delle lame danneggiate o deformate o lame in acciaio rapido ad alta
lega ( tipo HSS ).

13. UTILIZZATE solamente delle lame raccomandate dal fabbricante, conformi alla norma
EN 847-1.

14. UTILIZZATE lame adatte al materiale da tagliare e che abbiano marcata una velocità
maggiore di quella della macchina. Quando si sostituisce la lama, verificare che il
diametro esterno e il diametro del foro sian o giusti. T raspo rtate sempre la lama a ll’interno
della sua custodia.

15. UTILIZZATE solamente delle lame previste per il taglio trasversale. Quelle con
placchette in metallo duro devono avere un angolo di taglio nullo o negativo. Non
utilizzate delle lame con denti profondi in quanto possono flettersi ed entrare in contatto
con la protezione della lama.

16. ASSICURATEVI, prima di montarle, che la lama e le flangie siano pulite e che la vite di
fissaggio sia bloccata adeguatamente.

8

17. UTILIZZATE questo sega solam ente per ta gliare il legno e materiali simili. Non tagliate
mai dei materiali ferrosi.

18. ASSICURATEVI che la lama non tocchi il pezzo da tagliare prima di iniziare il taglio.

19. LASCIATE che il motore raggiunga il suo regime massimo di velocità prima di
cominciare il taglio.

20. ASSICURATEVI che la lama sia completamente ferma prima di spostare o di bloccare il
pezzo da lavorare, di cambiare l’angolo del pezzo o di cambiare l’angolo della lama.

21. CONTROLLATE che il meccanismo di guida della segatrice sia bloccato quando
intendete fare tagli usandola come semplice troncatrice e non come radiale.

22. USATE la sega come radiale spingendo la lama verso l’appoggio del pezzo e quindi,
dopo aver bloccato il pezzo contro l’appoggio, tirate la testa verso di voi, abbassate la
lama sul pezzo da tagliare e spingete il gruppo in avanti per terminare il taglio.

23. CONTROLLATE regolarmente se il cavo di alimentazione è danneggiato, nel qual caso
fatelo riparare da un centro servizio post-vendita autorizzato. Controllate regolarmente le
prolunghe e sostituitele se sono danneggiate.

24. USATE protettori acustici e mascherina antipolvere.

25. NON UTILIZZATE mai dei solventi per pulire i pezzi in plastica. I solventi possono
sciogliere o danneggiare il materiale. Utilizzate solamente uno straccio umido per pulire i
pezzi in plastica.

26. FERMATE immediatamente la sega e scollegatela dalla corrente se vi accorgete che
qualche particolare è danneggiato o difettoso. Fate sostituire il pezzo difettoso da un
centro assistenza. Utilizzate solo ricambi e accessori raccomandati da FEMI.

REGOLE DI SICUREZZA PER IL PUNTATORE LASER

• Non guardate mai in direzione del puntatore laser.

• Non orientate il laser verso persone o animali.

• Non utilizzate il puntatore laser su materiali molto riflettenti. La luce riflessa è tanto

pericolosa quanto quella diretta.

• Fate riparare il puntatore laser solamente da tecnici qualificati.

• Non toccate la lente del laser con degli oggetti duri.

• Pulite la lente del laser tramite una spazzola morbida.

• L’eventuale sostituzione del puntatore va fatta con uno dello stesso tipo.

9

PROTEZIONE DELL’AMBIENTE

INFORMAZIONE AGLI UTENTI

Ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 “Attuazione delle Direttive
2002/95/CE, 2002/96/CE, e 2003/108/CE, relative alla riduzione dell’uso di sostanze
pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”,
si precisa quanto segue:

• Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla confezione indica
che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli
altri rifiuti.

• L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri
di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al
rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente,
in ragione di uno ad uno.

• L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa
al riciclaggio, al trattamento ed allo smaltimento ambientalmente compatibile,
contribuisce ad evitare possibili effe tti negativi sull’ambiente e su lla salute e favorisce il
reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

ATTENZIONE!
Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle
sanzioni amministrative previste dalla normativa vigente.

SIMBOLI

Indossate sempre degli occhiali di protezione per evitare trucioli durante l’utilizzo
della macchina.

Leggete e capite il manuale di istruzioni prima di utilizzare la macchina.

Portare sempre una maschera di protezione Eliminato se l’operazione ecc..

Indossate sempre cuffie che vi proteggano dal rumore durante l’utilizzo della
macchina.

Imballaggio pesante. Il trasporto della macchina richiede due persone.

10

Doppio isolamento. Questo simbolo significa che nessun elemento che può
condurre la corrente è accessibile senza l’utilizzo di un utensile. Questi apparecchi
sono privi di conduttore di terra.

E vietato mettere le mani in questa parte durante il funzionamento della macchina.
Rischio di taglio/trascinamento

COLLEGAMENTO DELL’UTENSILE ALLA CORRENTE

ALLACCIAMENTO ELETTRICO

Per l’alimentazione della vostra macchina è necessaria una tensione alternata a 230 V 50 Hz.
Assicuratevi che la vostra alimentazione abbia queste caratteristiche, che sia protetta da un
interruttore differenziale e magnetotermico. Se la vostra macchina non funziona quando è
collegata ad una presa, verificate attentamente le caratteristiche dell’alimentazione.

PROLUNGHE ELETTRICHE

Utilizzate solamente delle prolunghe elettriche a tre conduttori con una spina a due spinotti e
contatto di terra e delle prese a due cavità e una terra corrispondente alla spina dell’utensile
Quando utilizzate un utensile elettrico ad una distanza considerevole dall’alimentazione,
assicuratevi di utilizzare una prolunga di dimensioni sufficienti per trasportare la corrente di cui
l’utensile ha bisogno. Una prolunga sotto dimensionata provocherebbe una caduta di tensione
elevata nella linea, con perdita di potenza e conseguente surriscaldamento del motore.
Possono essere utilizzate solamente delle prolunghe conformi alle norme CE .

Lunghezza della prolunga elettrica: fino a 15 m
Dimensioni del cavo: 3 x 2,5 mm²

Prima di utilizzare qualsiasi prolunga, verificate che non abbia dei fili scoperti e che l’isolante
non sia tagliato o usurato. Riparate o sostituite immediatamente la prolunga danneggiata o
usurata.

Indica il servizio sull’utensile di un puntatore laser (vedi paragrafo REGOLE
DI SICUREZZA PER IL PUNTATORE LASER).

Matricola/anno costruzione

11

ATTENZIONE:

Le prolunghe devono essere sistemate fuori dalla zona di lavoro per evitare che possano
entrare in contatto con i pezzi in lavoro, l’utensile o altri particolari della macchina e creare
possibili rischi.

ATTENZIONE:

TENETE GLI UTENSILI E LE ATTREZZATURE FUORI DALLA PORTATA DEI BAMBINI

USO CONFORME ALLE NORME

Questo utensile è stato progettato e realizzato per tagli trasversali e radiali su legno e materiali
simili.
Con la lama in posizione verticale la massima capacità di taglio è di 105 mm in altezza e 340
in larghezza.
La testa della lama può ruotare da 0 a 45° sia a destra che a sinistra per tagli angolati e il
gruppo lama si può anche inclinare fino a 45° sulla sinistra per tagli inclinati.
Le relative capacità sono riportate nella tabella delle caratteristiche tecniche.
La macchina è dotata di sufficiente stabilità, ma ha comunque la possibilità, in caso di
necessità, di essere fissata ad un piano.

CARATTERISTICHE TECNICHE

Potenza motore : 2000 W
Tensione di alimentazione e frequenza : 230 V ~ 50Hz
Velocità : 5500 min¯¹
Dimensioni MAX della lama : 305 x 3,2 x 30 mm
Taglio trasversale a 90° : 105 x 340 mm
Taglio obliquo a 45° a destra e a sinistra: 105 x 240 mm
Taglio inclinato a 45° a sinistra : 65 x 340 mm
Taglio inclinato a 45° a destra: 40 x 340 mm
Taglio composto (trasversale e inclinato a 45° a destra) : 40x 240 mm
Taglio composto (trasversale e inclinato a 45° a sinistra) : 65 x 240 mm
Arresti di taglio destra e sinistra : 0° - 15° - 22,5°- 30° - 45°
Arresti di inclinazione : 0 e 45°
Laser: Classe 2 (in conformità con la norma
EN60825-1: 1994+A1+A2)
Peso netto : 23 kg
Peso lordo : 25 kg
Dimensioni prodotto: 835 × 570 × 790 mm
Dimensioni imballo : 915 × 570 × 535 mm

12

INFORMAZIONI SUL RUMORE

Il rumore emesso, misurato conformemente alle norme EN61029, EN3744 e EN11201 è
risultato essere:

- Livello di pressione acustica LpA = 101 dB(A)

- Livello di potenza sonora LWA = 114 dB(A)

- Incertezza della misura K = 3 dB
Si consiglia di indossare adeguati protettori acustici.
Le sorgenti del rumore della sega sono: il motore elettrico e la sua ventilazione, il riduttore di

velocità, la lama e ovviamente il materiale da tagliare.
Per il motore e la sua ventilazione si consiglia di tenerlo controllato e puliti i passaggi
dell’aspirazione, per le lame di utilizzare tipi silenziati, di tenerle sempre in perfetta efficienza e
per il materiale da tagliare di usare le lame giuste e di tenere sempre ben bloccati i particolari
da tagliare.
I valori indicati per il rumore sono livelli di emissione e non necessariamente livelli di lavoro
sicuro. Mentre vi è una correlazione tra livelli di emissione e livelli di esposizione, questa non
può essere usata affidabilmente per determinare se siano richieste o no ulteriori precauzioni. I
fattori che influenzano il reale livello di esposizione del lavoratore includono la durata
dell’esposizione, le caratteristiche dell’ambiente, altre sorgenti di rumore, per esempio il
numero di macchine e altre lavorazion i adia centi. Inoltre i livelli di e sposizion e posso no variare
da un Paese a Paese. Queste informazioni mettono comunque in grado l’utilizzatore della
macchina di fare la miglior valutazione dei pericoli e dei rischi.

DISIMBALLO E PULIZIA

La troncatrice è spedita completa all’interno di un imballo di cartone. Togliere la troncatrice e
tutti i vari componenti dall’imballo. Togliere il rivestimento di protezione da tutti i particolari che
non sono verniciati. Questo rivestimento può essere rimosso con l’aiuto di uno straccio
morbido e umido di WD40. Non utilizzare acetone, benzina o diluenti per pittura.

IMPORTANTE : non sollevate la troncatrice per l’impugnatura di comando perchè
potrebbe sregolare i suoi allineamenti. Sollevate la macchina sempre per la base o per
l’impugnatura di trasporto se presente.

Nel caso fossero presenti parti difettose o rovinate non utilizzarla per non
compromettere l’efficienza e la sicurezza dell’utensile. Rivolgersi ad un centro
assistenza autorizzato per la sostituzione dei particolari difettosi

Non buttate via l’imballo della macchine finché la stessa non sia completamente montata.

ATTENZIONE :

Durante la pulizia della macchina dopo il disimballo, non utilizzate benzina o altri
solventi a base di petrolio perché questi prodotti sono estremamente infiammabili.
Esiste un rischio di esplosione o incendio se vengono utilizzati questi prodotti.
Generalmente, tutti i solventi utilizzati per la pulizia delle macchine sono tossici se
vengono inalati o ingeriti. Operate sempre in un luogo ben areati lontano da fonti
potenziali di solventi. Portate una maschera.

13

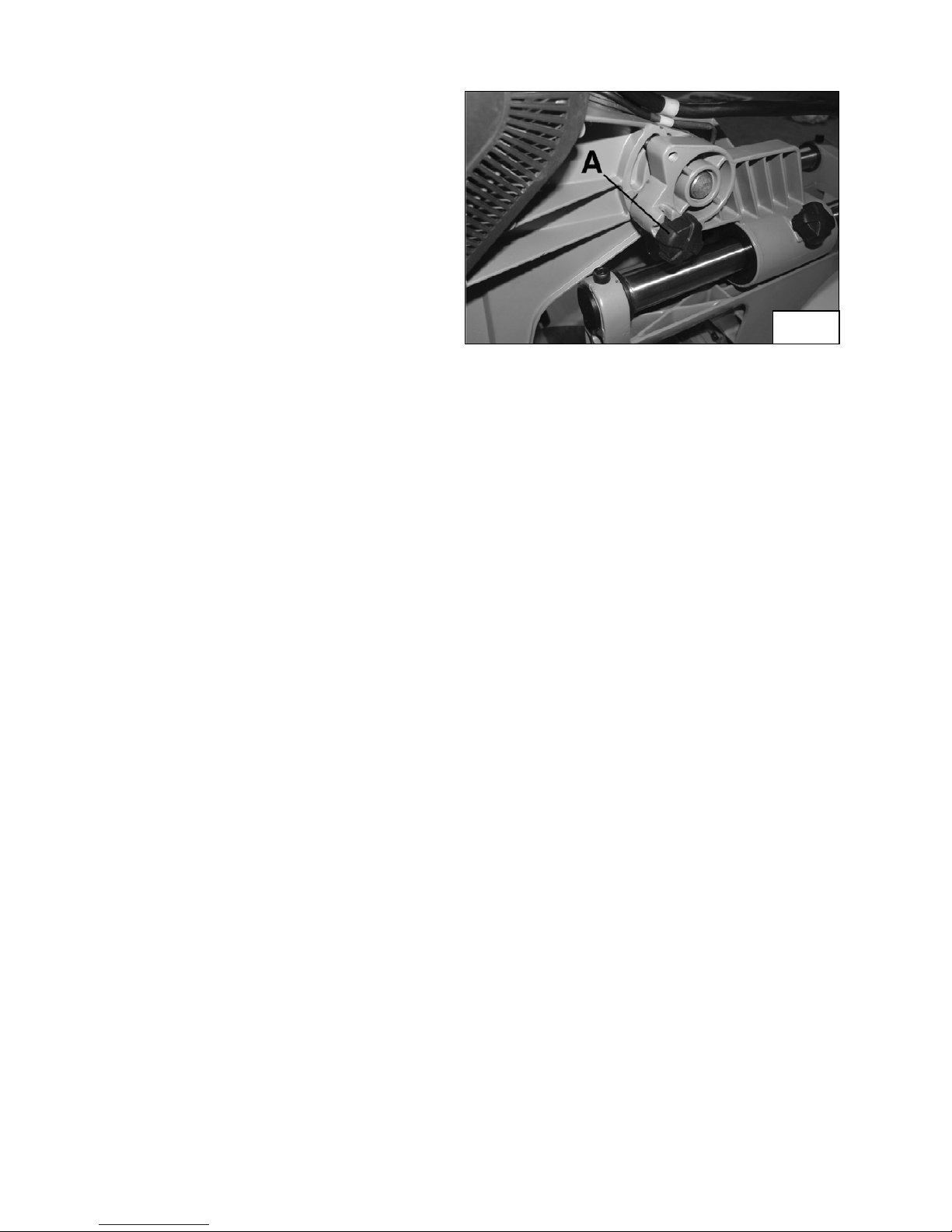

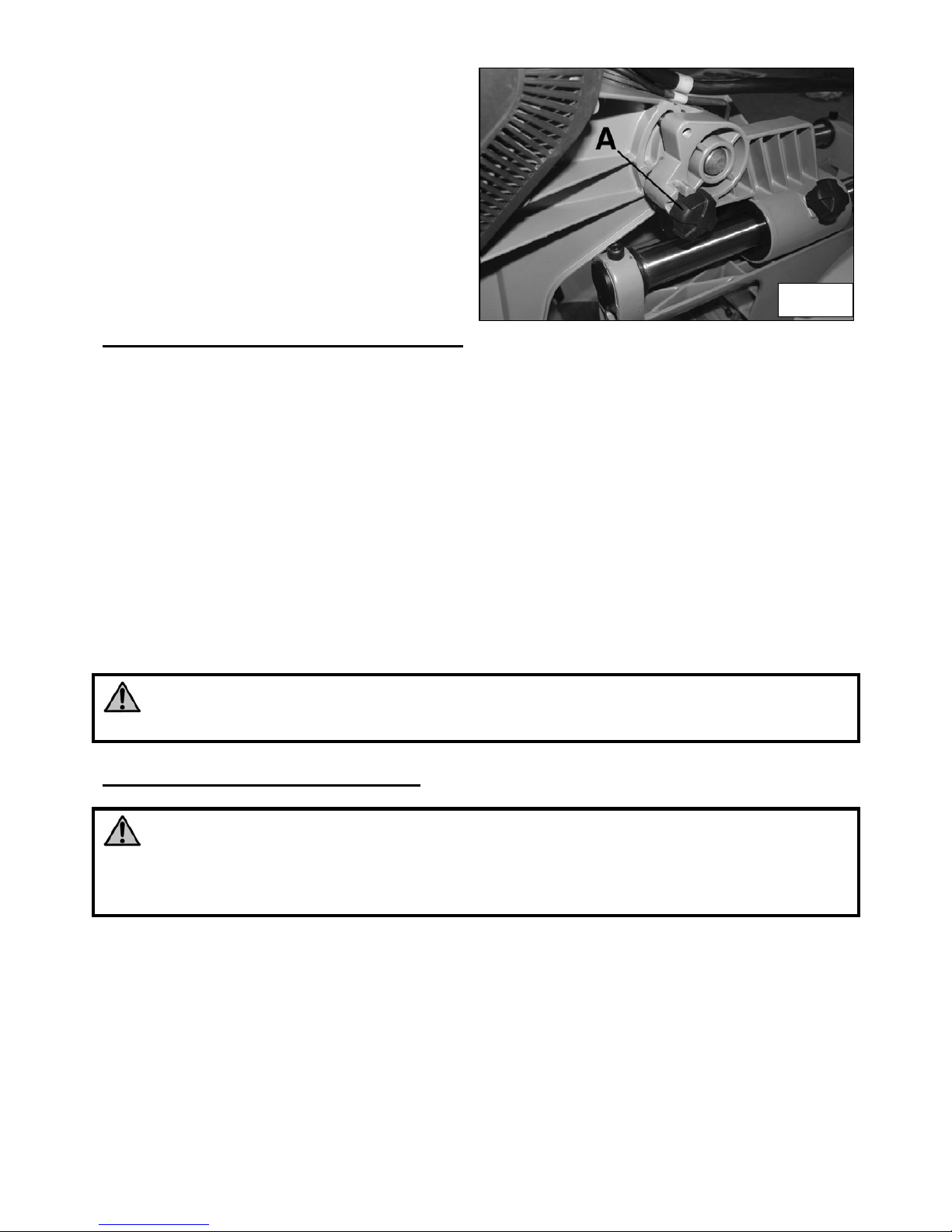

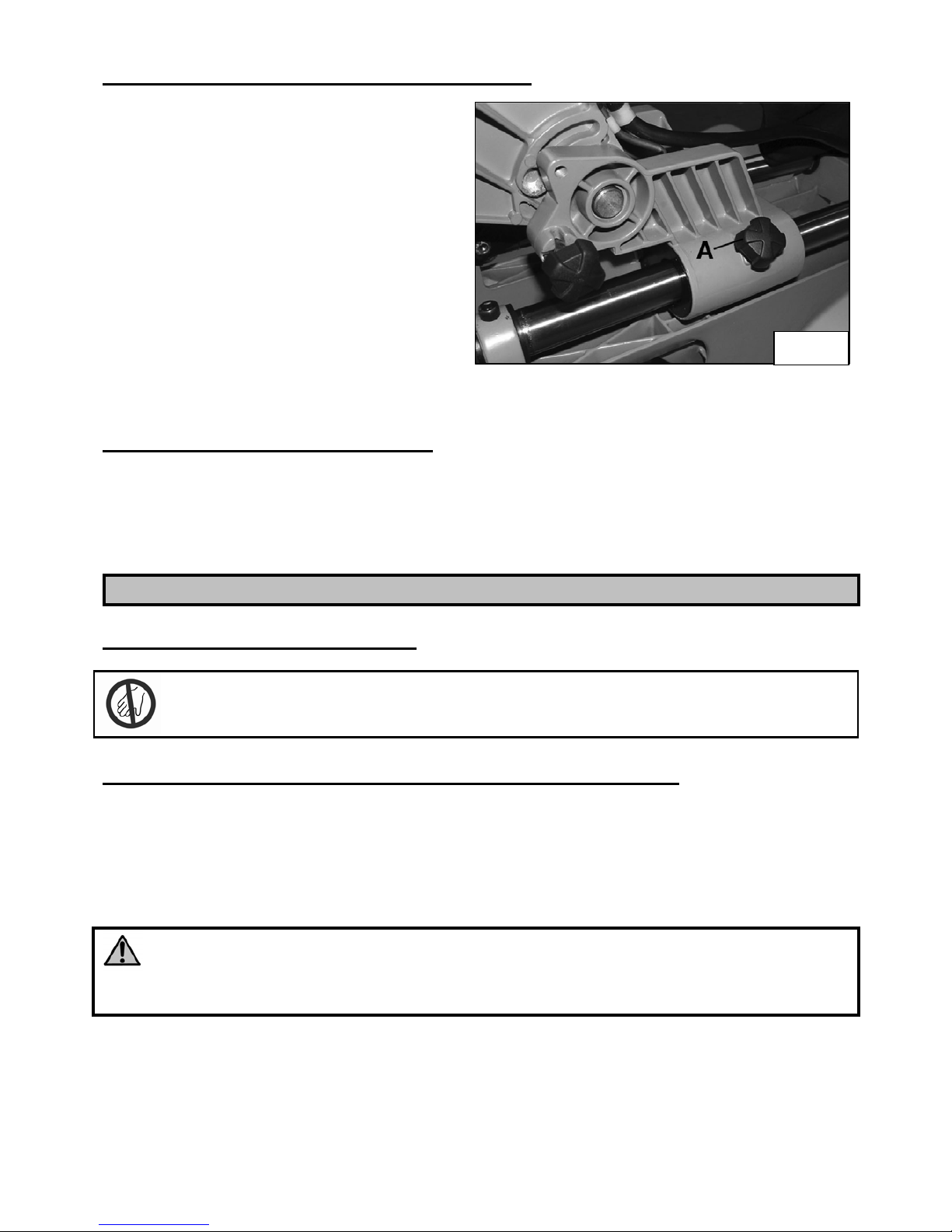

La troncatrice è spedita con il braccio di
taglio bloccato in posizione di trasporto.
Per sbloccare il braccio di taglio, sp ingetelo
verso il basso, tirate e ruotate la leva di
sblocco (A) Fig.1.

Fig.1

14

IDENTIFICAZIONE DELLA MACCHINA

A. Impugnatura di messa in funzione/arresto
B. Interruttore di messa in funzione/arresto

del laser

C. Pulsante di marcia
D. Protezione lama inferiore
E. Lama della troncatrice
F. Morsetto verticale
G. Estensioni del piano di lavoro
H. Laser a doppio fascio
I. Coperchio piano rotante
J. Manopola di rotazione del piano per i tagli

inclinati

K. Graduazione del piano rotante
L. Morsetto orizzontale
M. Estensioni base appoggio verticale
N. Piano rotante della troncatrice
O. Scala di inclinazione della testa della

troncatrice

P. Leva di bloccaggio dell’inclinazione della

testa della troncatrice

Q. Meccanismo di scorrimento della testa

della troncatrice

R. Arresto di profondità del taglio
S. Sacco di raccolta per le polveri
T. Motore
U. Protezione lama superiore

G

A

D

E

F

G

Fig.2

15

MONTAGGIO

ATTENZIONE!

Assicuratevi che la troncatrice sia spenta e scollegata da qualsiasi fonte di
corrente prima di procedere al montaggio o di effettuare qualsiasi altra regolazione

MONTAGGIO DELL’IMPUGNATURA DI ROTAZIONE DELLA TAVOLA

Prima di poter utilizzare la vostra troncatrice a doppia inclinazione, dovete montare
l’impugnatura di rotazione del piano (J) Fig.2.
Per questo avvitate l’impugnatura (J). Quest’ultima serve a bloccare il piano all’angolo
desiderato per il taglio obliquo.

ATTENZIONE!

Prima di effettuare un taglio, assicuratevi che questa impugnatura di rotazione sia
ben bloccata e che il piano della trancatrice sia ben bloccato.

ARRESTO OBLIQUO E ROTAZIONE DEL PIANO

Il piano ha degli arresti obliqui a 0°, 15°, 22,5°, 30° et 45° verso sinistra e verso destra. Quando
ruotate il piano, si arresterà autom aticamente all’arresto successivo.
Per ruotare il piano, assicuratevi che l’impugnatura di rotazione del piano sia sbloccata poi
spostate il piano all’angolo di taglio desiderato. Successivamente ribloccate l’impugnatura di
rotazione del piano.

MONTAGGIO DEI MORSETTI DELLA
TRONCATRICE

I morsetti verticali e orizzontali possono essere
montati a sinistra o a destra della troncatrice e
sono completamente regolabili in funzione del
pezzo da lavorare. Non utilizzate la troncatrice
senza aver prima di tutto bloccato il pezzo.

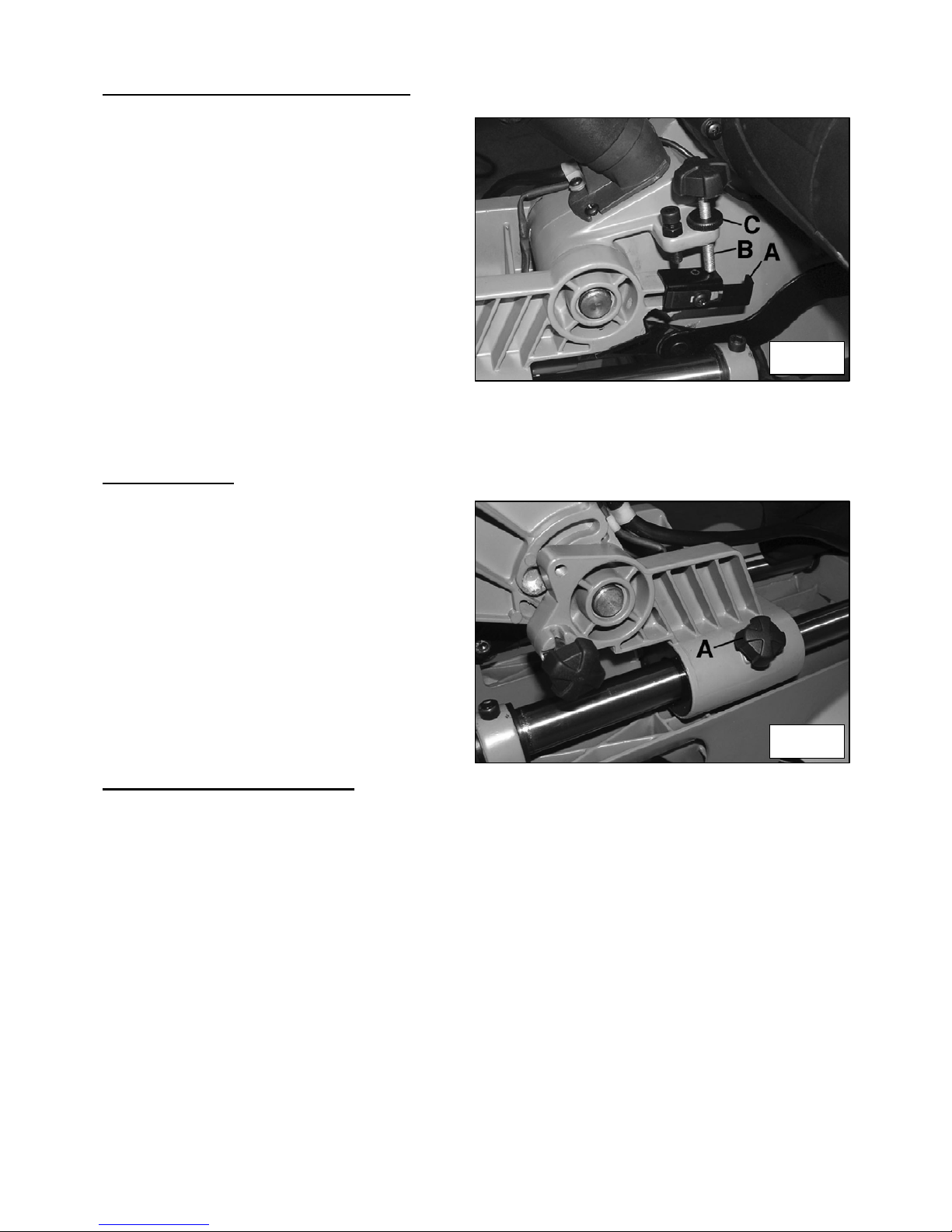

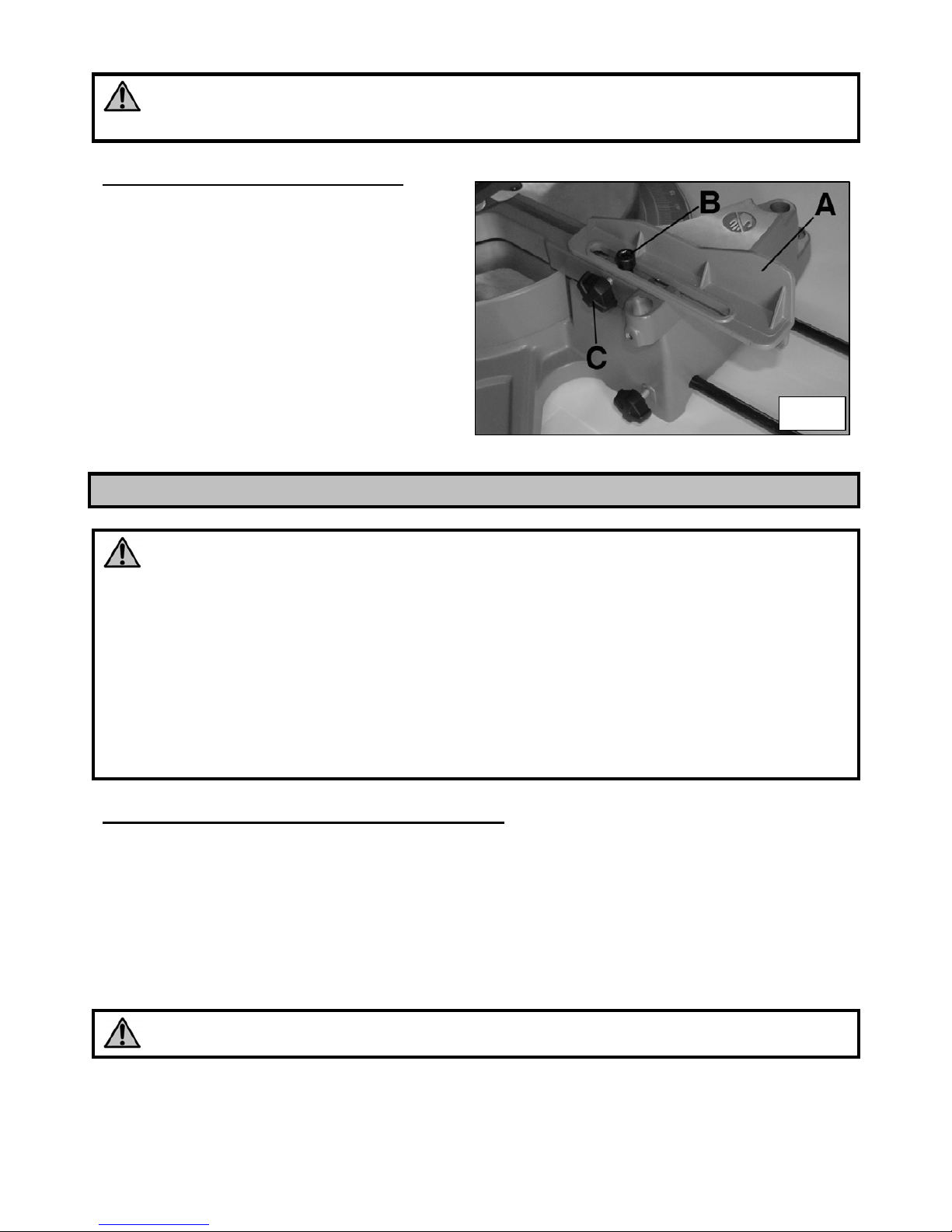

Posizionate il morsetto verticale (A) Fig.3
inserendo l’asta (B) del morsetto in uno dei fori
situati sulla guida di taglio, poi stringete il
pomello di bloccaggio (C) contro l’asta del
morsetto.

Posizionate il morsetto orizzontale inserendolo
in uno dei fori situati sulla base della
troncatrice. Per regolare la posizione del
morsetto, ruotate l’impugnatura o sollevate la
leva (B) Fig.4, poi spingete o tirate il morsetto
secondo la dimensione del pezzo da bloccare.
bloccate la posizione del morsetto inserendo
la leva (B) sulla barra filettata (A).

Fig.3

Fig.4

16

FUNZIONAMENTO DEI MORSETTI

1. L’altezza del morsetto verticale o la larghezza del morsetto orizzontale possono essere
regolate aprendo i pomelli di bloccaggio e facendo scivolare i corpi dei morsetti verso
l’alto, verso il basso, in avanti o indietro. Una volta che l’altezza o la larghezza dei morsetti
è regolata, richiudete i pomelli di blo c caggio .

2. Durante il funzionamento, posizionate il morsetto verticale o il morsetto orizzontale fino a
che la piastra di bloccaggio entri in contatto co n il pezzo di legno da lavorare

3. Per chiudere infine il pezzo contro il piano avvitate i pomelli fino al bloccaggio del pezzo di
legno. Una volta terminato il ta glio, aprite i pomelli di bloccaggio per p oter far scivolare o
togliere il pezzo.

MONTAGGIO DELLE ESTENSIONI
LATERALI

La troncatrice è fornita con due estensioni
laterali (A) Fig.5 che permettono di sostenere
durante il taglio i pezzi di legno di grandi
dimensioni. Le estensioni possono essere
montate ai due lati della troncatrice, in
funzione delle dimensioni del pezzo da
lavorare.
Aprite il pomello di bloccaggio (B), inserite le
estensioni nei fori situati da una parte e
dall’altra della base della troncatrice e
richiudete il pomello di bloccaggio (B).

MONTAGGIO DELL’ESTENSIONE
POSTERIORE

Questa troncatrice include un’estensione
posteriore (A) Fig. 6, che aumenta la stabilità
della troncatrice in caso di rilascio
accidentale della testa, evitando che la
troncatrice basculi all’indietro.

MONTAGGIO DEL SACCO RACCOGLI POLVERI

inserite il sacco raccogli polveri (A) Fig.7 nel
punto di collegamento (B) e verificate che sia
correttamente fissato.
Se desiderate migliorare l’aspirazione si può
connettere direttamente sul gomito di
estrazione un aspiratore con tubo di
aspirazione delle polveri .

Nota : Vuotate il sacco regolarmente al fine
di evitare ingorghi. Il sacco recupero polveri
ha una chiusura lampo per permettere di
svuotarla più facilmente. Il sacco può essere

Fig.5

Fig.6

Fig.7

17

pulito in acqua calda saponata e asciugato prima dell’utilizzo. Assicuratevi che la chiusura
lampo sia ben chiusa prima di utilizzare la tronca trice.

ATTENZIONE: le particelle di polvere possono causare problemi respiratori.
Per la vostra protezione è raccomandato l’utilizzo di una maschera antipolvere

conforme alle norme in vigore.

ESTENSIONI DELLA GUIDA

La guida di taglio può essere allungata sui lati
per il lavoro di pezzi larghi. Per questo :

1. Allentate la vite esagonale (B) Fig.8
con l’aiuto di una chiave esagonale.

2. Svitate il pomello di bloccaggio (C).

3. Fate scivolare l’estensione (A) nella
posizione desiderata e stringete la vite

(B), poi il pomello (C).

REGOLAZIONI

ATTENZIONE!
Prima di effettuare le regolazioni della troncatrice, assicuratevi che la troncatrice
sia scollegata da qualsiasi fonte di corrente.
Per garantire sicurezza, manovre precise e efficaci della troncatrice, le seguenti
procedure di regolazione devono essere tutte adempiute.
Una volta che tutte le regolazione sono state effettuate assicuratevi che tutte le chiavi e
gli utensili siano fuori dalla macchina e che tutte le viti, i bulloni e le protezioni siano
correttamente serrati e funzionanti.
Non utilizzate la troncatrice prima di aver seguito queste procedure.
Mentre effettuate queste regolazioni, controllate che tutte le protezioni funzionino
correttamente e siano in buono stato.
I particolari danneggiati o rotti devono essere sostituiti da una persona qualificata prima
dell’utilizzo della troncatrice.

FISSAGGIO DELLA TRONCATRICE AD UN PIANO

Prima dell’utilizzo, la troncatrice deve essere fissata solidamente ad un piano.

1. Quattro fori sono situati all’estremità della base della tronca trice pe r fissarla a un piano o a

una superficie d’appoggio.

2. Se utilizzate delle estensioni laterali montatele prima di fissare la troncatrice a una

superficie portante.

3. Se la troncatrice viene spostata frequentemente, montatela su una base di compensato

(spessore almeno 20mm) così sarà possibile fissarla a tutte le superficie d’appoggio con
l’aiuto di morsetti a vite.

ATTENZIONE : Assicuratevi che la base in compensato non sia ondulata perchè

una base non a livello potrebbe avere effetti negativi sui tagli.

Fig.8

18

Verificate le regolazioni seguenti per essere sicuri di ottenere un taglio esatto.

CONTROLLO E REGOLAZIONE DEGLI ANGOLI IN RAPPORTO ALLE LAME

Le differenti posizioni d’angolo per il taglio obliquo sono state regolate alla fabbricazione della
macchina. Tuttavia per assicurarvi un lavoro di precisione, verificate la correttezza degli angoli
prima di utilizzare la vostra troncatrice.

REGOLAZIONE DELLA GUIDA D’APPOGGIO POSTERIORE PER UN TAGLIO A 90°

Assicuratevi che la lama sia perpendicolare alla guida.

1. Bloccate la testa della troncatrice in posizione bassa, chiudete il pulsante di bloccaggio

per mettere la troncatrice in posizione di trasporto (vedere Fig.1).

2. Aprite l’impugnatura di rotazione del piano e mettetela a 0°. Richiudete l’impugnatura di

rotazione del piano.

3. Aprite l’impugnatura di regolazione dell’inclinazione della testa della troncatrice situata

nella parte posteriore della macchina poi regolate la testa a 0°. Richiudete
successivamente l’impugnatura di regolazione dell’inclinazione della testa della
troncatrice.

4. Mettete una delle estremità di una squadra (non fornita) contro la guida e l’altra contro la

lama della troncatrice. Assicuratevi che la squadra sia ben posizionata lungo la lama
senza toccare i denti della stessa. Quando la squadra è posizionata correttamente, le due
estremità di quest’ultima devono essere interamente a contatto con la lama della
troncatrice e con la guida.

5. Se la lama della troncatrice non è a contatto con la squadra, aggiustate la guida come

segue:
 Allentare le viti esagonali e allentate

i due pomelli di bloccaggio che
tengono le estensioni della guida.
Fate scivolare le estensioni verso
l’esterno poi toglietele.

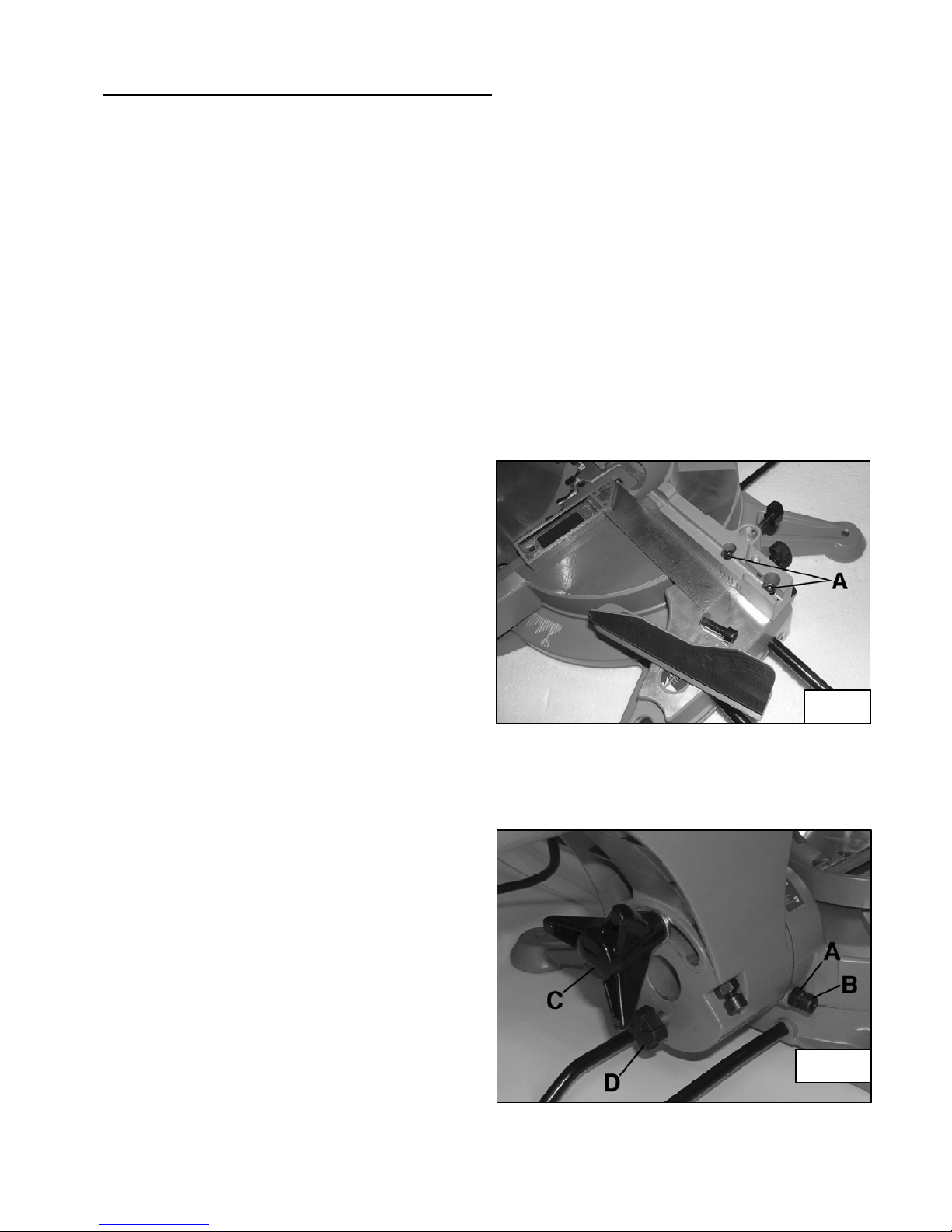

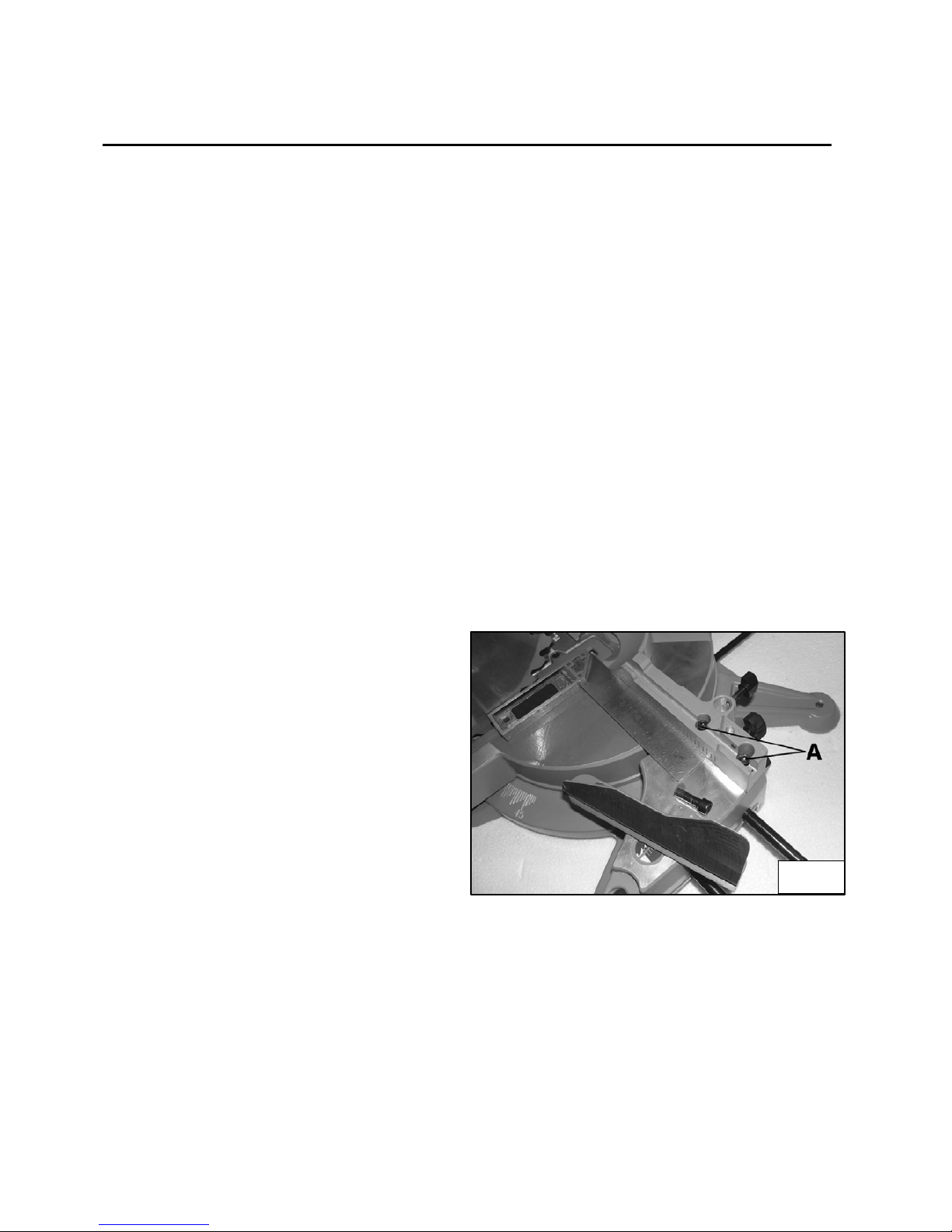

 Allentate le 4 viti esagonali (A) Fig.9

dei due lati della guida.

 Mettete la squadra contro la lama

della troncatrice. Spostate la guida
fino a quando sia completamente a
contatto con l’estremità della
squadra.

 Stingete le 4 viti esagonali (A) e

reinstallate le estensioni della guida.

REGOLAZIONE DEL PIANO DELLA TRONCATRICE RISPETTO ALLA LAMA

Assicuratevi che la lama della troncatrice sia perpendicolare al piano della troncatrice.

1. Bloccate la testa della troncatrice in posizione bassa e chiudete il pomello di bloccaggio

per mettere la troncatrice in posizione di trasporto (vedere Fig.1).

2. Aprite l’impugnatura di rotazione del piano e mettetelo su 0°. Richiudete l’impugnatura di

rotazione del piano.

3. Aprite il pomello di regolazione dell’inclinazione della testa della troncatrice situata nella

parte posteriore della macchina poi regolate la testa a 0°. Richiudete successivamente il
pomello di regolazione dell’inclinazione della testa della troncatrice.

Fig.9

19

4. Mettete una delle estremità di una squadra (non fornita) sul piano e l’altra estremità contro

la parte piatta della lama della troncatrice. Assicuratevi che la squadra sia a contatto con
la lama senza toccare i denti di quest’ultima. Quando la squadra è correttamente
posizionata, le due estremità di quest’ultima devono essere interamente a contatto con la
lama della troncatrice e con il piano della troncatrice.

5. Se la lame della troncatrice non tocca completamente l’estremità della squadra:

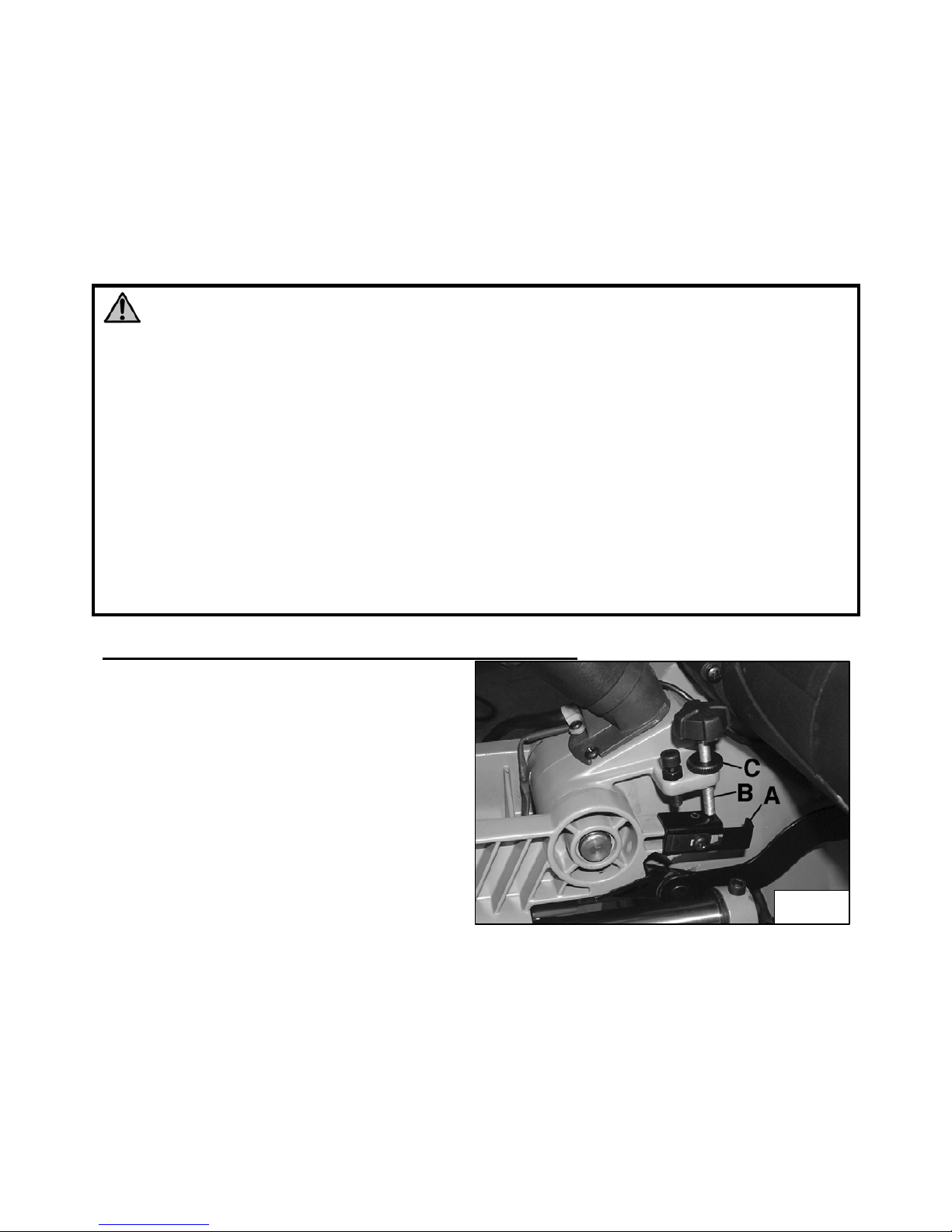

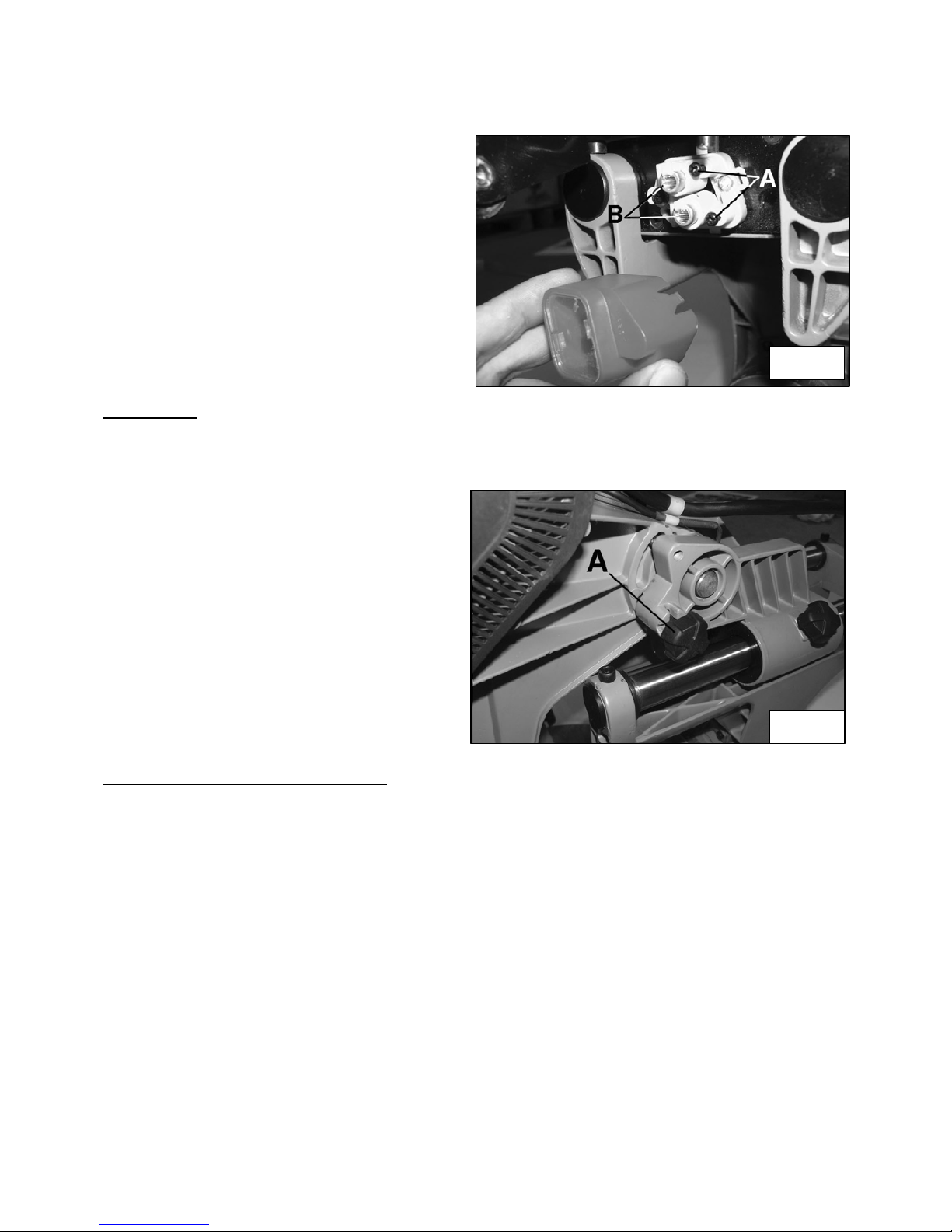

 Allentate i dadi di bloccaggio (A)

Fig.10 (situati su ciascun lato del

pomello di inclinazione della testa
della troncatrice) per liberare i due
bulloni (B).

 Aprite il coperchio di regolazione del

pomello di inclinazione (C) della
testa della troncatrice e tirate il
pomello (D) verso di voi.

 Mettete la squadra contro il piano

della troncatrice.

 Regolate i due bulloni (B) di

regolazione dell’inclinazione fino a
che le due estremità della squadra
siano a contatto con la lama e il piano.

 Stringete il coperchio di bloccaggio dell’inclinazione (C) e i dadi di bloccaggio (A).
 Verificate nuovamente la perpendicolarità della lama rispetto al piano della troncatrice.

6. Assicuratevi che l’indicatore d’angolo obliquo sia allineato con lo 0°.

REGOLAZIONE DELL’INCLINAZIONE DELL A TESTA DELLA TRONCATRICE
E DELL’ARRESTO

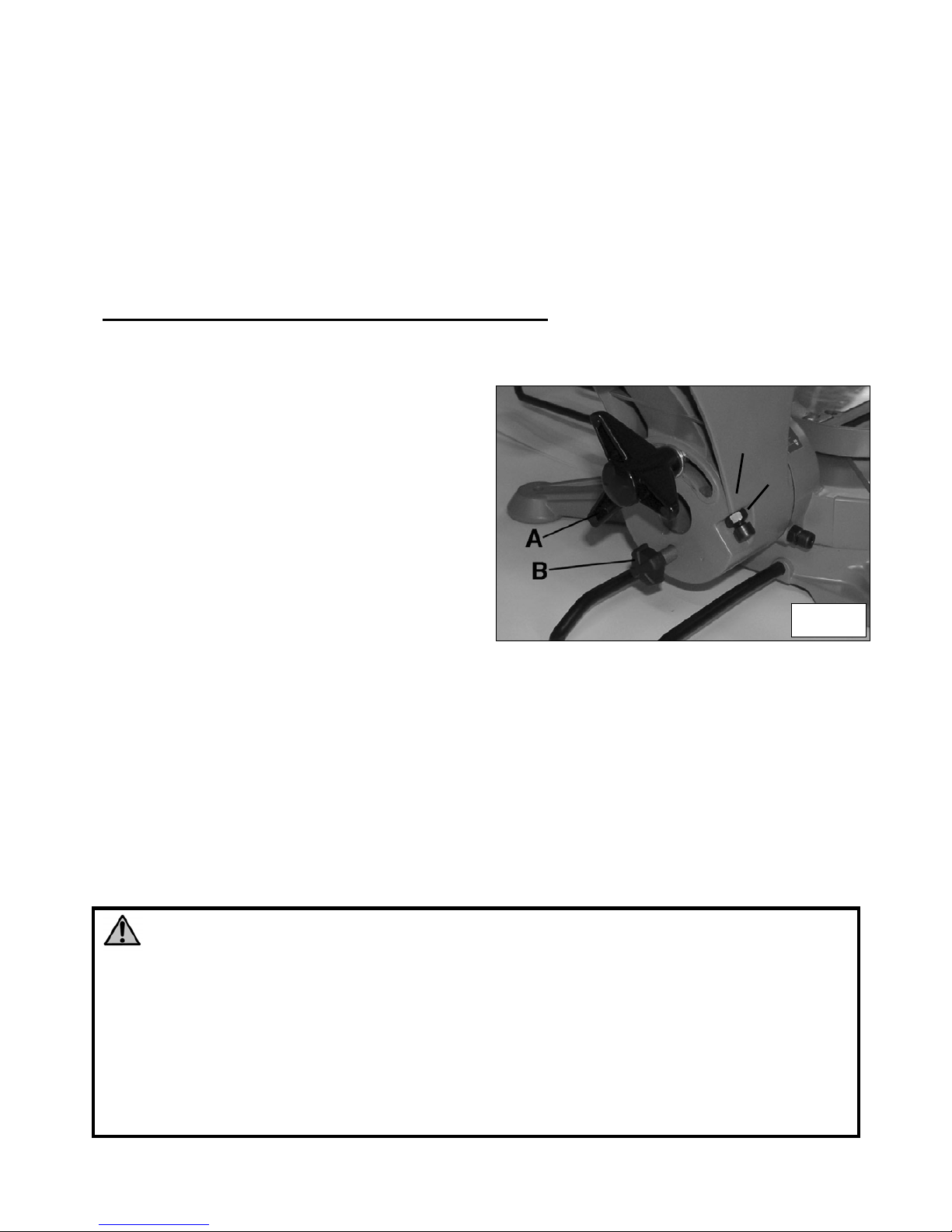

Potete inclinare la testa della vostra macchina da 0 a 45° a destra e a sinistra .

1. Per effettuare la regolazione

dell’inclinazione, aprite l’impugnatura di
regolazione dell’inclinazione (A) Fig.11
situate nella parte posteriore della
troncatrice.

2. Per inclinare la testa della troncatrice

verso sinistra, sbloccate la leva di
regolazione (A) poi inclinate la testa
della troncatrice da 0° a 45° fino ad
ottenere l’inclinazione desiderata con
l’aiuto dell’impugnatura. Una volta
regolata, richiudete la leva.

3. Per inclinare la testa della troncatrice

verso destra,sbloccate la leva (A) poi tirate la leva (B) per sbloccare l’angolo di
inclinazione poi inclinate la testa della troncatrice da 0 a 45° fino all’ottenimento
dell’inclinazione desiderata con l’aiuto del pomello (A). una volta regolata, stringete il
pomello A.

Nota : l’indicatore dell’angolo deve essere allineato con il contrassegno 45° da ciascun lato
dell’indicatore quando la leva (A) è completamente allentato e la testa della troncatrice è
completamente inclinata verso destra o verso sinistra. Se è necessario un aggiustamento
procedet e come segue:

Fig.11

Fig.10

C

D

20

1. Allentate la leva (A) e inclinate la testa della troncatrice interamente verso sinistra.

2. Allentate il dado di bloccaggio dell’arresto dell’inclinazione (C).

3. Regolate la vite esagonale (D) dell’arresto di inclinazione finché l’indicatore d’angolo sia

allineato con l’angolo di 45° dell’indicatore.

4. Stringete il dado di bloccaggio dell’arresto di inclinazione (C).

5. Riposizionare la lama a 0° poi tirate la leva (B) di sbloccaggio dell’angolo di inclinazione

per inclinare la lama dall’altra parte. L’indicatore dell’angolo deve essere allineato con
l’angolo di 45° dell’indicatore.

6. Riposizionare la lama della troncatrice a 0° e assicuratevi che il pomello (B) si blocchi

nuovamente.

ATTENZIONE ! Al fine di ridurre il rischio di movimento inaspettato della

troncatrice:

- Scollegate il filo di alimentazione della presa di corrente.

- Bloccate la testa della troncatrice in posizione bassa e bloccate lo scorrimento delle
barre radiali prima di trasportare la troncatrice.

- Portate la troncatrice vicino al vostro corpo per evitare di farvi male alla schiena.
Piegate le ginocchia quando sollevate la troncatrice.

- Trasportate la troncatrice per l’impugnatura di trasporto o la base. Non trasportate le
troncatrice per il cavo di alimentazione o per l’impugnatura di messa in funzione. Se
trasportate la troncatrice per il cavo di alimentazione rischiate di danneggiare
l’isolamento o i collegamenti elettrici e produrre uno shock elettrico o sviluppare un
incendio.

- Posizionate la troncatrice in un luogo poco frequentato dove le persone non possano
circolare o sedersi. Le schegge di legno proiettate dalla troncatrice potrebbero ferire le
persone che si trovano vicino alla macchina.

- Fissate la troncatrice a una superficie rigida e piana in modo che non possa basculare.

REGOLAZIONE DELLA PROFONDITA DI TAGLIO

La profondità di discesa della lama può
essere regolata in modo che la troncatrice
possa fare una scanalatura.

La profondità di taglio massimo della lama
deve essere regolata in modo che lama non
sia a contatto con la base della troncatrice, la
lama rischierebbe di danneggiare la base
della troncatrice. Per regolare la profondità di
taglio procedere come segue :

1. Sollevare la lama della troncatrice alla

sua posizione più alta.

2. Allentare il dado (C) Fig.12.

3. Regolate il pomello di profondità del taglio (B) secondo la profondità di taglio desiderata.

4. Stringete il dado di bloccaggio (C).
Nota : Se l’arresto della profondità di taglio (A) è regolata troppo in alto, la lama non taglierà

interamente attraverso. Fate sempre un test di taglio dopo aver modificato la profondità di taglio
della troncatrice.

Fig.12

21

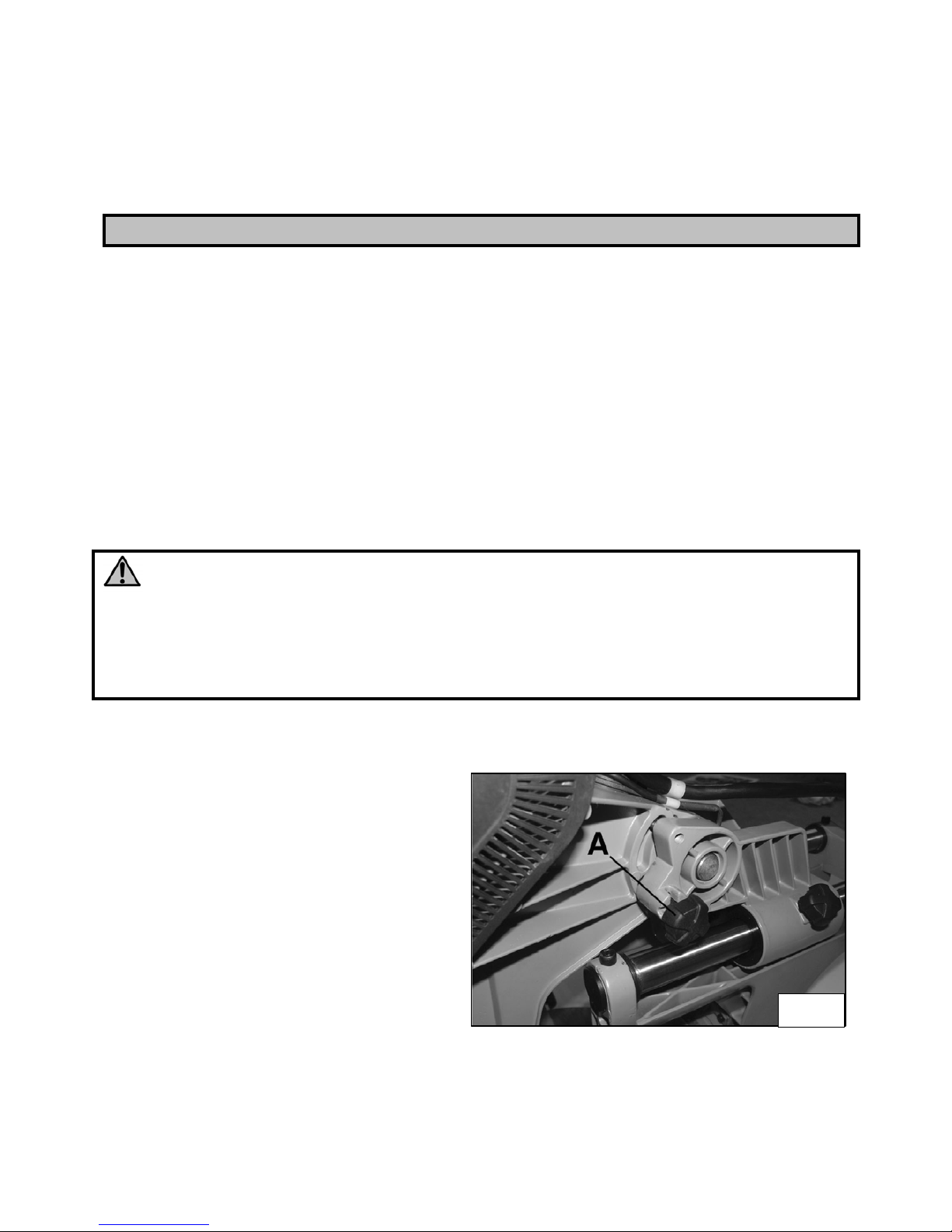

MECCANISMO DI SPOSTAMENTO RADIALE

1. Allentate la leva di bloccaggio delle

barre radiali (A) Fig.13 nel senso
inverso delle lancette di un orologio per
liberare il meccanismo di spostamento
radiale.

2. Tirate o spingete l’impugnatura del

braccio di taglio per spostare la testa
della troncatrice sulle rotaie secondo il
vostro desiderio.

3. Girate la leva di bloccaggio delle barre

radiali (A) nel senso orario per bloccare
il meccanismo di spostamento radiale.

Nota : Attenzione ! Prima di trasportare la troncatrice, assicuratevi che il meccanismo di
spostamento radiale sia bloccato.

SOSTEGNO DEI PEZZI LAVORATI

Utilizzate le estensioni laterali fornite per evitare il cedimento dei pezzi di legno larghi.
Posizionate le estensioni della guida della troncatrice come descritto nel paragrafo “Estensioni
della guida”.

FUNZIONAMENTO

ZONE PERICOLOSE DEL PIANO

La zona circolare di lavoro sul piano è designata come “zona pericolosa”.
Non mettere mai le mani all’interno di questa zona durante il funzionamento
della macchina.

FUNZIONAMENTO / SPEGNIMENTO DELLA TRONCATRICE

Per mettere in funzione e per spegnere la troncatrice, procedete nel seguente modo :

1. Collegate il cavo di alimentazione della troncatrice nella presa di corrente.

2. Spingete il pulsante di marcia (2) Fig.1 per mettere in movimento la troncatrice

3. Rilasciate il pulsante di ma rcia per fermare la troncatrice.

ATTENZIONE!
Non tagliare pezzi corti. Non potete tenere correttamente un pezzo di legno corto e
avere le mani a distanza sicura dalla lama. Non incrociare mai le mani o mettere le mani
nella zona di taglio.

Fig.13

22

UTILIZZO E REGOLAZIONE DEL SISTEMA DI GUIDA A DOPPIO LASER

Il sistema di guida a doppio laser è controllato dall’interruttore (A) Fig.14 e funziona solo
quando il cavo di alimentazione è connesso a una fonte di corrente.

AVVERTIMENTO !
Non guardate direttamente nel raggio dei laser.

1. Tracciate la linea di taglio sul vostro

pezzo di lavoro.

2. Aggiustate gli angoli di taglio obliquo e

inclinato secondo le vostre necessità.

3. Prima di fermare il pezzo con i morsetti

contro la guida, accendete il doppio
laser e allineate la linea d i taglio con uno
dei raggi o dal lato destro o dal lato
sinistro della lama.

4. Avviate il motore.

5. Una volta che la lame ha raggiunto la

sua velocità massima, abbassate la
testa della troncatrice per inizi are a tagliar e

Per aggiustare il sistema d i guid a a dopp io laser n el ca so in cui n on semb ri esse re a llinea to con
i due lati della lama, procedete alla seguente regolazione :

1. Togliere il coperchio di plastica del laser.

2. Allentate le due viti a croce (A) Fig.15

che si trovano a lato dei laser.

3. Fissate il vostro pezzo di legno sul piano

della troncatrice, mettete in funzioni la
vostra troncatrice e effettuate un taglio
parziale per indicare i due lati del taglio.

4. Ruotate ogni laser (B) finchè ciascun

raggio della guida a doppio laser sia in
perfetto allineamento con i due lati del
taglio.

5. Una volta che gli aggiustamenti sono

stati effettuati, tenete i laser in posizione
e stringete le viti a croce (A).

6. Rimontate il coperchio di plastica del doppio laser.

FUNZIONAMENTO DEL BRACCIO DI TAGLIO

Durante l’utilizzo della troncatrice, quest’ultima non deve mai essere bloccata in posizione
bassa. La lama deve essere sempre bloccata in posizione bassa quando trasportate la
troncatrice o quando la macchina non è utilizzata.

Per sbloccare il braccio di taglio :

1. Spingete leggermente il braccio di taglio verso il basso e mantenetelo in questa posizione.

Fig.14

Fig.15

23

2. Tirate e ruotate il pomello di bloccaggio

Fig.16.

3. Rialzate il braccio di taglio in modo che

sia in posizione alta.
Per bloccare il braccio in posizione bassa,
procedet e come segue:

1. Abbassate il braccio di taglio nella sua

posizione più bassa.

2. Tirate e ruotate il pomello di bloccaggio

(A) Fig.16.

POSIZIONE DELLE MANI E DEI PIEDI

Taglierete più facilmente e in modo più sicuro con la vostra troncatrice adottando una posizione
di lavoro adeguata a livello delle mani e del vostro corpo. Mettetevi su un lato della troncatrice,
non mettetevi nella linea di rischio della proiezione delle schegge.

• Mantenete un buon appo ggio e un bu on equ ilibrio. Mette te le mani lon tan o a lmeno 1 0 cm

dalla lama. Mantenete saldamente il pezzo di legno contro la guida e tenete le mani in

posizione finché il pulsante di marcia non sia totalmente rilasciato e che la lama sia

completamente ferma

• Prima di effettuare un taglio:

- Fate una simulazione con la troncatrice spenta per determinare il cammino della lama
oppure

- Accendete il laser e controllate il cammino della lama contro il tracciato del laser.
Ritornate al paragrafo “utilizzo e regolazione del sistema di guida a doppio laser” in
caso di necessità di una regolazione.

ATTENZIONE!

- Non incrociate le braccia di fronte alla lama durante l’utilizzo della troncatrice.

- Assicuratevi che il piano e l’inclinazioni siano bloccati prima di utilizzare la troncatrice.

TAGLIO DI UN PEZZO DI LEGNO

ATTENZIONE!
Prima di cominciare a tagliare con la vostra troncatrice, assicuratevi che
quest’ultima sia stata correttamente assemblata e regolata. Assicuratevi di aver
accuratamente letto e compreso tutte le istruzioni di sicurezza contenute in questo
manuale di utilizzazione.

Per iniziare a tagliare con la vostra troncatrice:

1. Alzate il braccio di taglio nella sua posizione più alta.

2. Selezionate e bloccate l’angolo desiderato per il taglio obliquo.

3. Selezionate e bloccate l’angolo desiderato per il taglio inclinato.

4. Assicuratevi che le dimensioni del pezzo lavorato siano adatte alle capacità della

troncatrice.

5. Fissate saldamente il pezzo lavorato alla troncatrice con l’aiuto del morsetto verticale o del

morsetto orizzontale.

6. Tenete bene i pezzi larghi in modo da evitare che possano basculare oppure utilizzate le

Fig.16

24

estensioni laterali o dei carrelli.

7. Verificate che le vostre mani si trovino ben distanti dal percorso della lama.

8. Tirate il braccio di taglio verso di voi lungo le rotaie di scorrimento tenendo l’impugnatura.

9. Tenete il pulsante di marcia per far funzione la troncatrice e lasciate che la lama

raggiunga la sua velocità massima.

10. Poi abbassate lentamente la lama della troncatrice attraverso il pezzo da tagliare e fate

scivolare la lama nel senso inverso per finire il taglio. Non forzate sulla lama. In effetti
effettuerà un lavoro più efficace e preciso se viene utilizzata alla velocità per la quale è
studiata

11. Rilasciate il pulsante di marcia, lasciate che la lama si fermi da sola e riposizionate il

braccio di taglia in posizione alta quando il taglio è terminato.

ATTENZIONE!
Non tagliate pezzi di metallo con la vostra troncatrice. Questa troncatrice non è
garantita se tagliate del metallo. Il fabbricante declina ogni responsabilità in caso di
problema se la macchina è stata utilizzata per effettuare un lavoro diverso da quello per
la quale è stata concepita.

TECNICA DI UTILIZZO CORRETTO PER TAGLI UTILIZZANDO LO
SPOSTAMENTO RADIALE

Avviso : può essere pericoloso tagliare tirando la troncatrice verso l’operatore, potrebbe saltare

verso l’alto e verso l’operatore. Spingete sempre la lama all’indietro, allontanandola
dall’operatore e verso la guida quando effettuate un taglio utilizzando lo scorrimento. I seguenti
punti illustrano il metodo di utilizzo corretto da seguire per utilizzare lo scorrimento durante un
taglio con la vostra troncatrice radiale combinata:

1. Mettete il pezzo da lavorare sul piano della troncatrice contro la guida. Tenete

l’impugnatura del braccio di taglio ma non a vviate la troncatrice in questo momento.

2. Tirate il braccio verso di voi. Il braccio è in posizione alta. Una volta tirato il braccio di

taglio verso di voi, premete il pulsante di marcia per mettere in funzione la troncatrice.

3. Premete il levetta di chiusura della protezione e premete sul braccio di taglio.

4. Spingete il braccio di taglio all’indietro e verso la guida per effettuare il taglio.

5. Rilasciate il pulsante di marcia e lasciato il braccio di taglio in posizione bassa fino a che

la lama si fermi completamente.

6. Una volta che la lama è ferma, rialzate il braccio di taglio in posizione alta.

UTILIZZO DELLA TRONCATRICE PER TAGLIARE IN LUNGHEZZA

Quando si taglia un materiale sufficientemente stretto per permettere alla troncatrice di tagliare
effettuando un movimento dall’alto in basso (simile a quello di una troncatrice convenzionale)
invece di far spostare la lama della troncatrice di traverso al pezzo, il movimento di spostamento
della troncatrice è bloccato in posizione arretrata stringendo il pomello di blocco delle barre di
spostamento radiale. Il braccio è spinto verso il basso per effettuare il taglio. Quando il taglio è
terminato, rilasciate il pulsante di marcia e lasciate che la lama si fermi completamente prima di
mettere la testa di taglio in posizione alta.

25

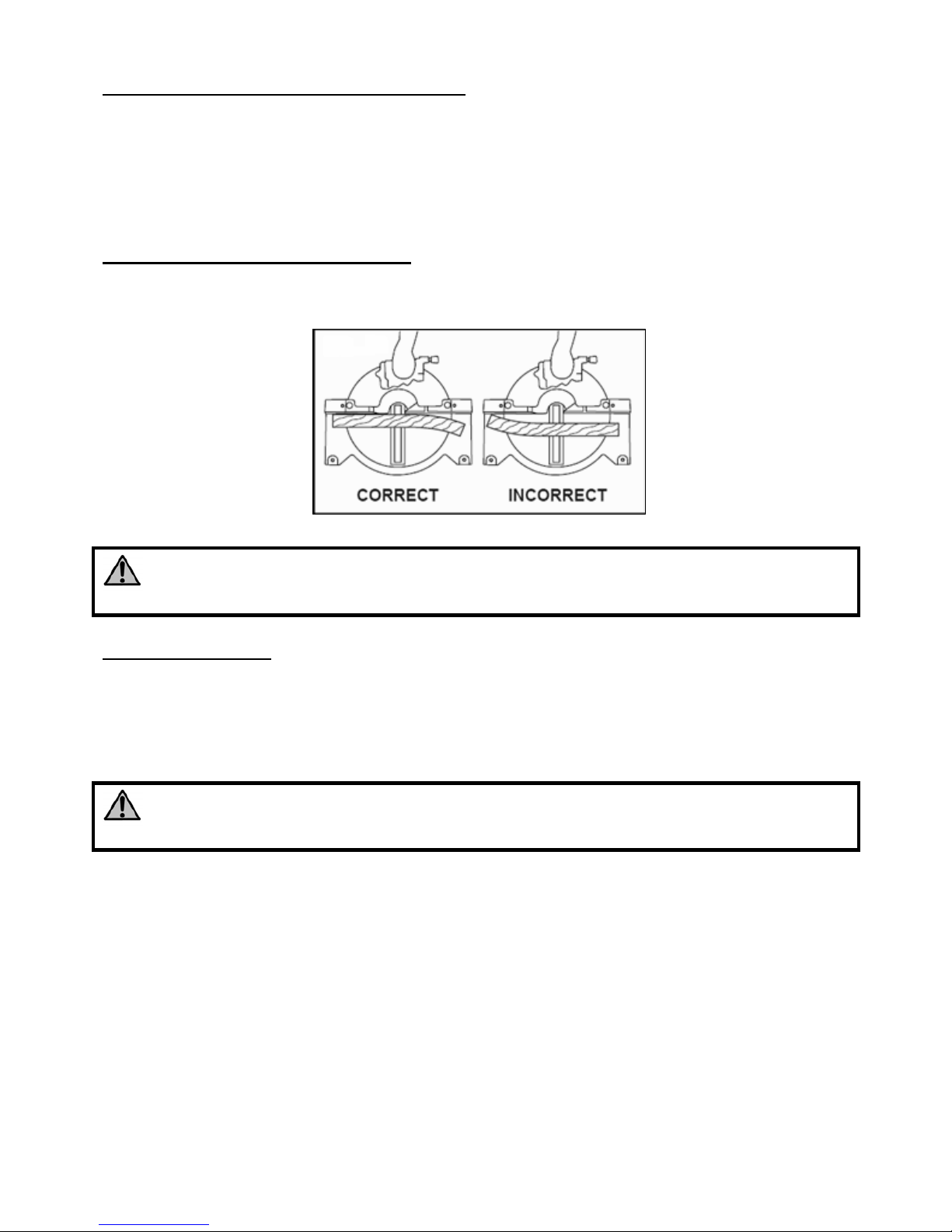

TAGLIO DI MATERIALI CURVI

Ispezionate il vostro pezzo di legno prima di iniziare il taglio. Se è curvo, posizionatela contro la
guida con il lato curvo come illustrato della figura seguente:

ATTENZIONE!
Se non tagliate il vostro pezzo di legno curvo come illustrato nella foto di cui
sopra, il pezzo potrebbe muoversi improvvisamente provocando gravi ferite alla persona

TAGLI OBLIQUI

1. Sollevate il braccio di taglio nella sua posizione più alta.

2. Aprite l’impugnatura di bloccaggio del piano e spostate il piano secondo l’angolo

desiderato tenendo l’impugnatura

3. Posizionatevi nell’allineamento dell’angolo desiderato per effettuare il taglio.

ATTENZIONE!
Prima di provare a fare un taglio obliquo o un taglio inclinato allungate la guida di
ciascun lato. La lama potrebbe venire a contatto con le guide se questa non è piegata

TAGLIO INCLINATO

La testa di taglio della vostra troncatrice radiale può essere inclinata per tagliare qualsiasi
angolo inclinato a partire da un taglio destro a 90° fino a un taglio con un angolo obliquo a 45°
a destra o a sinistra. Per questo procedete come descritto di seguito:

1. Aprite la leva di bloccaggio

dell’inclinazione (P) Fig.17. Posizionate
la lama secondo l’angolo desiderato
facendovi guidare dall’ indicatore
d’angolo (O).

2. Chiudete la leva di bloccaggio

dell’inclinazione (P). Posizionatevi sul
lato sinistro della troncatrice per

effettuare il taglio.
Per utilizzare l’opzione di doppia inclinazione
procedet e come segue:

3. Riposizionate il braccio di taglio nella

sua posizione più alta.

4. Aprite la leva di bloccaggio

dell’inclinazione (P).

5. Tirate la leva di sblocco dell’inclinazione della testa della troncatrice (Q) e posizionate la

P

O

Q

Fig.17

26

lama secondo l’angolo desiderato facendovi guidare dall’indicatore d’angolo (O) .

6. Chiudete la leva di bloccaggio dell’inclinazione (P). Posizionatevi sul lato destro della

troncatrice per effettuare il taglio.

TAGLI COMPOSTI

1. Aprite la leva di sbloccaggio dell’inclinazione (P).

2. Posizionate il braccio di taglio nella posizione desiderata. Richiudete la leva di bloccaggio

dell’inclinazione.

3. Aprite l’impugnatura di rotazione del piano e ruotate il piano all’angolo desiderato. Aprite

l’impugnatura di rotazione del piano per bloccare il piano della troncatrice.

4. Posizionatevi all’allineamento dell’impugnatura per effettuare il taglio.

TAGLIO DI BATTISCOPA

I battiscopa possono essere tagliati con una
troncatrice. Il metodo dipende dal tipo di
battiscopa, le loro caratteristiche e
applicazioni.

1. Utilizzate una morsa di fissaggio,

morsetti o morse a vite tutte le volte che

è possibile. Posizionate un fascia di

protezione sulla superficie da bloccare

per evitare di rovinare la superficie del

battiscopa.

2. Trovate la parte del battiscopa da tagliare per evitare le proiezioni tracciate una linea di

taglio sul pezzo.

3. Fate svariati tagli di prova su dei ritagli prima di effettuare il taglio definitivo.
Nota : lo scoppio del legno può essere dovuto allo spessore del battiscopa o a un’errata scelta
del tipo di lama.

TAGLIO CORNICI E MODANATURE

Una delle caratteristiche uniche della troncatrice è la
facilità con la quale potete tagliare le cornici.

Le cornici devono essere tagliate con estrema
precisione. Le due superficie della cornice devono
adattarsi al muro o al soffitto e vice versa.

Quello che segue è un esempio di taglio di angoli interni
ed esterni delle cornici con angoli murali di 52/38°.

Osservazione : al taglio delle cornici a angolo murale di
45°, il metodo seguente è lo stesso per gli angoli interni
ed esterni, salvo che la posizione del taglio inclinato si
trova sempre a 30° e la posizione di taglio obliquo è 35­1/4° a destra o a sinistra.

1. Posizionare il piano per un angolo obliquo di

31,62° verso destra. Un arresto positivo è fornito

per mettere rapidamente il piano a quest’angolo.

Inclinate la lama della troncatrice a un angolo di

g
u
i
d
a

g
u
i
d
a

Base d’appoggio Base d’appoggio

Base d’appoggio

g
u
i
d
a

Posizione del pezzo da tagliare

Angolo
interno

Angolo
esterno

Taglio composto di modanature

27

inclinazione di 33,9°.

2. Posizionate la cornice su un piano della troncatrice, il lato soffitto della cornice contro la

guida e effettuate il taglio. Da notare che bisogna utilizzare un morsetto per tenere

saldamente il pezzo contro il piano. Il pezzo di cornice utilizzato per l’angolo esterno si

trova sempre a destra della lama. Il pezzo di cornice utilizzato per l’angolo interno si trova

sempre a sinistra della lama.

3. Per fare le metà corrispondenti degli angoli interni ed esterni, ruotate semplicemente il

piano alla posizione di taglio obliquo sinistro di 31,62°. Un arresto positivo è fornito per

regolare rapidamente il piano a quest’angolo. La lama della troncatrice è già inclinata

all’angolo di inclinazione di 33,9° per il taglio precendete .

4. Posizionate la cornice sul piano della troncatrice, il lato muro della cornice contro la guida

e effettuate il taglio. Da notare che ancora una volta bisogna utilizzare un morsetto per

tenere il pezzo saldamente contro il piano. Il pezzo di cornice utilizzato per l’angolo

esterno di trova sempre alla destra de lla lama. Il pezzo di cornice utilizzato per l’angolo

interno si trova sempre a sinistra della lama.

MANUTENZIONE

ATTENZIONE!

- Prima di effettuare riparazioni o manutenzioni sulla troncatrice, scollegate il cavo
di alimentazione dalla presa di corrente. Il cavo di alimentazione deve rimanere
scollegato tutte le volte che effettuate una regolazione o una manutenzione sulla
macchina.

- Per evitare uno shock elettrico, un principio di incendio o una ferita alla persona,
utilizzate solamente dei pezzi di ricambio ident ici con carat teri st iche equivalenti.

- Se il cavo di alimentazione è usurato, tagliato, danneggiato, sostituitelo
immediatamente.

SEGATU RA DI LEGNO

ATTENZIONE!
Utilizzate occhiale di protezione durante l’utilizzo di aspiratori per pulire la vostra
troncatrice.

Vuotate il sacco raccolta polveri regolarmente. Evitate l’accumulo di segatura intorno e sotto la
troncatrice. Utilizzate un aspiratore pe r mantenere salubre l’area di lavoro.

PROTEZIONE DELLA LAMA INFERIORE

ATTENZIONE!
Assicuratevi di aver correttamente scollegato il cavo di alimentazione della presa
di corrente prima di pulire la protezione della lama inferiore.

Verificate regolarmente il buon funzionamento della protezione della lama inferiore. Non
utilizzate la troncatrice con una protezione della lama inferiore danneggiato o mancante .
La protezione della lama inferiore è montato sulla macchina per la vostra sicurezza.

Controllate che la protezione della lama inferiore non sia sporco di polvere di legno e che sia
pulito. Utilizzate un tessuto umido per togliere la polvere dalla protezione della lama inferiore.

28

Nota : Per evitare di danneggiare la protezione della lama inferiore, pulitela unicamente con un
tessuto umido. L’utilizzo di solventi rischierebbe di danneggiare la plastica della protezione.

MANUTENZIONE DEL LASER

ATTENZIONE!
Non guardate direttamente il raggio del laser. Se fissate deliberatamente il raggio
del laser, rischiate seri danni agli occhi. Leggete tutte le regole di sicurezza riguardanti il
laser.

Controllate la pulizia del laser e togliete la polvere se necessario.

1. Spegnete la troncatrice e il laser. Scollegate la troncatrice.

2. Togliete la polvere utilizzando una spugna morbida o un tessuto morbido e pulito.

LUBRIFICAZIONE

Tutti i cuscinetti sono lubrificati permanentemente e non necessitano di essere ingrassati
periodicame.

ATTENZIONE!
Prima di effettuare riparazioni o manutenzioni sulla troncatrice, scollegate il cavo
di alimentazione dalla presa di corrente.

ISPEZIONE E SOSTITUZIONE DELLE SPAZZOLE

ATTENZIONE: Prima di verificare le spazzole scollegate la macchina.

La durata delle spazzole è variabile. Dipende dal carico di lavoro imposto al motore. Verificate
le spazzole dopo le prime 20 ore di utilizzo nel caso di macchina nuova oppure dopo il
montaggio di nuove spazzole .

Dopo la prima verifica, devono essere ispezionate ogni 10 ore di lavoro fino al momento in cui si
rende necessaria la sostituzione.

l porta spazzole Fig.18 si trovano all’interno
del carter del motore. Sostituite le due
spazzole quando il carbone di una spazzola è
usurato e non è lungo più di 5 mm, o se una
molla o un filo è bruciato o danneggiato. Se le
spazzole sono ancora utilizzabili dopo
l’ispezione, rimontatele nella posizione in cui
si trovavano all’inizio.

Per farlo, procedete come segue:

1. Aprite e svitate con un cacciavite le due

viti a forma di croce che tengono il carter
del motore.

2. Una volta tolto il carter del motore, potete togliere le spazzole (B) fig.18. Abbassate la

molla di trattenuta (A), scollegate il filo (C) della spazzola.

3. Togliete ciascuna spazzola (B). Controllatela e sostituitela se necessario. Sostituite le due

spazzole anche se una sola è usurato.

Fig.18

29

Nota : Dopo aver controllato le spazzole , assicuratevi di rimontarle nella stessa posizione
iniziale se non li sostituite.

4. Posizionate le spazzole nel motore. Rimettete correttamente le molle di trattenuta.

5. Mettete in funzione la troncatrice e lasciatela girare per circa 5 - 10 minuti per permettere

alle spazzole di posizionarsi correttamente. Se le spazzole non sono montate
correttamente, il motore rischia di subire dei danni. Quando le spazzole si stanno
posizionando potete notare delle scintille al livello del motore. Questo è normale per le
spazzole nuove.

Avvertimento : Durante l’utilizzo di macchine elettriche, seguite sempre le regole di
sicurezza fondamentali per ridurre il rischio di incendio, di scariche elettriche e di ferite.
Leggete anche le istruzioni prima di utilizzare questo prodotto e conservatele in modo
da poterle consultare ad ogni momento.

SOSTITUZIONE DELLA LAMA

Sostituite immediatamente la lame se notate segni di deterioramento o altre anomalie. Lo
smussamento e l’usura delle lame della troncatrice possono provocare serie ferite alle persone
e rendere il lavoro di taglio della troncatrice non efficace.

ATTENZIONE!

- Prima di cambiare la lama della troncatrice, scollegate il cavo di alimentazione
dalla presa di corrente. Il cavo di alimentazione deve rimanere scollegato tutte le volte
che effettuate una regolazione o una riparazione sulla vostra troncatrice.

- Per evitare di essere feriti da una proiezione di schegge, non utilizzate lama di diametro
più grande o più piccolo di 305 mm.

- Non utilizzate lame smussate. Potrebbe essere pericoloso.

- Utilizzate solo lame che prevedono il taglio trasversale. Se utilizzate lame a placchette
di carburo, assicuratevi che abbiano un angolo di taglio nullo o negativo.
Non utilizzate lame a denti profondi perché potrebbero flettersi e venire a contatto con la
protezione lama.

1. Rialzate il braccio di taglio della

troncatrice.

2. Sollevate il proteggi lama inferiore (A)

Fig.19 con una mano, e con l’altra
togliete le due viti (B) che fissano la
placca del proteggi lama (C), e il
proteggi lama inferiore al proteggi lama
superiore (D).

3. Tirate sulla placca verso il piano

appoggio pezzo tenendo il proteggi lama
verso il basso. Appoggiate il tutto al
piano appoggio pezzo. Questo vi
permetterà di accedere ad bullone della
lama Fig.21.

Fig.19

30

4. Spingete sul pulsante di arresto della lama (A) Fig.20, poi ruotate la lama a mano fino a

che l’albero si blocchi.

5. Togliete la vite dell’albero utilizzando la

chiave fornita (A) Fig.21.
Nota: Ruotate la vite dell’albero in senso
orario per aprire e nel senso inverso per
richiudere.

6. Togliere la flangia (C) dell’albero poi

togliete la lama

7. Pulite la flangia prima di rimontare la

nuova lama. Montate esclusivamente

lame di diametro 305mm. Verificate che

il senso di rotazione della lama (freccia

indicata sulla lama) corrisponda

correttamente al senso della freccia

indicata sulla protezione superiore della

lama. Assicuratevi che la lama sia dietro

la flangia.

8. Pulite accuratamente le flangie interne

ed esterno dell’albero.

9. Posizionate la nuova lama della

troncatrice sull’albero assicurandovi che

la rondella interna dell’albero sia

montata correttamente.

10. Riposizionate la flangia esterna

dell’albero.

11. Premete il pulsante di arresto della

lama, inserite la vita della lama e

richiudetela in senso antiorario

utilizzando la chiave fornita.

12. Riposizionate la placca e il proteggi lama inferiore del punto 2. Inserite e richiudete le viti

(B) Fig.19.

ATTENZIONE!
E imperativo utilizzare lame dello stesso spessore della lama di ordine per far si
che la flangia esterna sia perfettamente mantenuta sull’asse della macchina al momento
del rimontaggio.

SOSTITUZIONE E AGGIUSTAMENTO DELLA TENSIONE DELLA CINGHIA

Quando la cinghia deve essere sostituita o se la
tensione deve essere regolata procedete come
segue:

1. Scollegate la macchina.

2. Spinge te il braccio di taglio verso il basso,

tirate e ruotate il pomello di bloccaggio (A)
Fig.16, per mettere la troncatrice in
posizione di trasporto.

3. Svitate e togliete le tre viti a croce (B).

Togliete il coperchio della cinghia (A)

Fig.22.

4. Per allentare la tensione della cinghia,

allentate le sei viti a forma di croce (A) Fi g.23 all’interno della scatola della cinghia per

Fig.22

Fig.20

Fig.21

31

spostare la posizione del motore. Poi
allentate la vite senza testa (A) Fig.24
per allentare la tensione della cinghia.

5. Togliete la cinghia usurata.

6. Posizionate la nuova cinghia

assicurandovi che non sia ben centrata
sulle due pulegge di trascinamento

7. Richiudete la vite senza testa per

regolare la tensione della cinghia fino
ad ottenere un gioco di circa 1,3 cm al
centro della cinghia quando applicate
una pressione delle dita.

8. Una volta che la tensione della cinghia

è regolata, stringete le sei viti a croce (A) fig.23.

9. Riposizionate il coperchio della cinghia.

Inserite e stringete le tre viti a croce (A)

Fig.22.

Fig.24

Fig.23

32

Double bevel sliding mitre saw (F36-259 DB model)

INDEX

• Safety instructions 33

• General safety instructions 34

• Specific safety instructions for radial mitre saws 36

• Safety instruction for the laser pointing device 37

• Environment protection 38

• Symbols 38

• Electrical connections 39

• Recommended use 40

• Technical specifications 40

• Noise conditions 40

• Removal of packing and cleaning 41

• Radial cut-off saw identification 42

• Assembly 43

- Assembly of the rotating base handle 43

- Bevel fixing and base rotation 43

- Assembling the clamps 43

- Using the clamps 44

- Assembling the extensible supports 44

- Assembling the additional back stabiliser 44

- Assembling the dust collector’s bag 44

- Cu-end guide extensions 45

• Assembly and regulations 45

- Fixing the mitre saw onto a bench 45

- Check and setting of the angles 46

- Setting the bevel angle and the stop 47

- Setting the cutting depth 48

- Sliding cut 48

- Work-piece support 48

• Operating 49

- Hazardous areas of the table 49

- Turning on/off the mitre saw 49

- Use of setting of the double laser system 49

- The arm 50

- Hands and feet position 50

- Cutti ng a wood piece 51

- Correct use of sliding device 51

- Cutting without sliding device 52

- Cutting curved materials 52

- Angle cutting 52

- Bevel cutting 53

- Combined cut 53

- Profile (mopboard cutting) 53

- Cutting frames and profiles 53

• Maintenance 54

- Wood chips 54

- Blade lower guard 54

- Laser maintenance 55

- Lubrication 55

- Inspection and replacement of motor brushes 55

- Disk blade replacement 56

- Replacement and regulation of the belt 57

• Technical service 58

33

SAFETY INSTRUCTIONS

CAUTION:

Besides following the instructions mentioned in this manual, when using electric equipment you
must always observe all safety precautions to prevent risk of fire, electric shock and personal
injury.

Read this instruction manual before use and keep it carefully.

Working with power tools can be dangerous if you do not follow suitable safety measures. As for
any electric machine with moving parts, the use of a tool entails some risks. If you use the
machine as prescribed in this manual, you pay careful attention to the work you are doing, you
observe the regulations and you use the suitable personal devices of protection, you can reduce
the probability of risk. The possible remaining risks are related to:

1 – electrical shock due to direct or indirect contact with electrical parts
2 – injuries due to contact with moving parts
3 – injuries due to contact with angular, sharp parts or while changing the disk
4 – injuries due to the ejection of tool parts or of the material you are processing
5 – injuries due to noise
6 – injuries due to dust
7 – injuries due to the fact that the tool has been not assembled correctly

The probability of risk can be reduced by the safety equipmen t of the mach ines, as for exam ple
the protections, the blade case, the clamping, the stoppage and the personal protection devices
as protective goggles, the dust mask, ear plugs, protective shoes and gloves. However, even
the best protection devices cannot protect you from the risks due to lack of good sense and
attention. Have always good sense and observe the necessary precautions. Carry out only the
works that you consider safe. DO NOT FORGET: everyone is responsible for his safety.
This tool has been designed for specific purposes. Femi recommends you not to modify it or
use it for purposes different from the ones for which it has been manufactured. If you have any
doubts regarding specific applications, do not use the machine before having contacted us and
received our instructions.

READ AND KEEP THIS MANUAL

34

GENERAL SAFETY INSTRUCTIONS

1. Keep the work surface clean. If the work area or surface is busy the probability of

injuries is higher.

2. Do not use the machine in dangerous environment conditions. In order to prevent electric

shock, do not expose the machine to rain and do not use it in a damp area. Keep the
work area illuminated. Do not use the machine near gas or inflammable substances.

3. Connect the dust collection device. If the machine is provided with a dust collection

device, make sure that this system is connected and correctly used.

4. Keep unknown persons and children away from the machine. All unknown persons and

children must keep a safe distance from the work area.

5. Protect yourself from electric shock. Avoid any contact with earthing surfaces.

6. Handle the power supply cable with care. Do not pull the electric cable to disconnect it

from the plug. Keep the electric cable away from heat, oil and sharp edges.

7. Use extension cables designed for outdoor use. When using the machine outdoors, use

only extension cables suitable for outdoor use, having specific indications.

8. Be vigilant. Check carefully what you are doing, have good sense. Do not use the

machine if you are tired.

9. Do not use the machine if you are have taken medicines, alcohol, drugs.

10. Avoid accidental starts. Be sure that the switch is on the OFF position before inserting the

plug into the socket.

11. Wear appropriate clothing. Do not wear loose-sleeved garments or pieces of jewellery

which may get caught in the moving parts. For outdoor use we recommend non-slip
shoes. Use headgear to cover hair if necessary.

12. Use always personal protection devices: wear protective goggles and masks in case

dust or sawdust is produced. Wear ear muffs or plugs in noisy areas. Wear gloves when
handling parts with sharp edges.

13. Do not be off balance over the machine. Always keep stand firmly.

14. Ask for advices to expert and qualified people if you are not familiar with using such a

machine.

15. Remove the tools you do not use from the workbench. If you do not use the tools, you

must arrange them in a dry area which is locked and away from the reach of children.

16. Do not force the machine. You can obtain better and safer results if you use the machine

at the cutting pressure for which it has been designed.

17. Use the suitable tool. Do not use a small tool for an intensive job. Fox example, do not

use a circular saw to cut branches or stumps.

35

18. Block the piece. If possible, use C-clamps or a holder to fix the piece. It is safer than

using only your hands.

19. Keep the tools in perfect conditions. Keep the tools sharp and clean to obtain better and

safer results. Follow the instructions to grease and change the accessories. Check
regularly the electric cable and change it if it is damaged. Keep the handles and the
handgrips dry, clean from oil and grease.

20. Disconnect the tool from electricity if you do not use it, before maintenance and change

of the accessories or tools such as blades, drills, mills, etc.

21. Remove locking and adjustment wrenches from the workbench. Get used to check if the

locking and adjustment wrenches have been removed before starting it.

22. Check the parts of the tool to verify that there are not any damages. Before using the

machine, check if the safety devices or any other parts are damaged in order to be sure
that it works properly and that it can accomplish the tasks for which it has been designed.
Check that the moving parts are aligned, do not stop and are not broken. Check the
assembly and any other condition that can influence the functioning of the machine. Any
part or protection damaged must be repaired or changed from an authorised after sales
centre. Do not use the machine if the switch does not work properly.

23. Use the machine, the tools and accessories in the way and for the purposes mentioned in

this manual. Different uses and parts can cause possible risks for the operator.

24. Get the machine repaired by a qualified person. This electric tool is in compliance with

local safety regulations. The machine must be repaired only by qualified people who use
original spare parts, otherwise risks may arise for the operator.

36

SPECIFIC SAFETY INSTRUCTIONS FOR RADIAL MITRE SAWS

1. ALW AYS DISCONNECT the mitre saw from the socket before replacing the saw blade

and before any fixing, cleaning or maintenance work or any kind of intervention.

2. DO NOT START the mitre saw until it has been completely assembled and installed

according to the instructions of this manual, until all the protection devices are assembled
and working and all locking handles are correctly tighten.

3. PLACE the mitre saw on a plane and horizontal surface in order to avoid any dangerous

oscillation and movements.

4. ALWAYS press the work-piece to the fence. Do not work freehand.

5. ALWAYS keep your hands aways from saw blade’s track. Do not go too near to the saw

blade when cutting small pieces; it is preferable to use clamps.

6. DO NOT P LACE your hands behind or over the saw blade and avoid any uncomfortable

positions with your hands and body.

7. DO NOT remove stuck wood pieces while the blade is turning. You can intervene after

switching off the machine and having waited for the blade to stop rotating.

8. LEAN on a support the ends of big work-pieces which come out sideways or behind the

workbench.

9. BE SURE that workbench’s extensions are locked before starting the machine.

10. ALWAYS USE the table saw in a well ventilated area. Often remove the sawdust.

Carefully remove the sawdust that is inside the saw to avoid risk of fire.

11. CHECK that the saw blade is well sharpened, that it rotates freely and without any

vibrations.

12. DO NOT use saw blades which are damaged or deformed or high speed blades in high

alloy ( as for example HSS ).

13. ONLY USE saw blades recommended by the manufacturer, in compliance with EN 847-1

standard.

14. ONLY USE saw blades, which are suitable to the material to be cut and on which the

marked speed is higher than the one of the machine. When changing the blade, check if
external diameter and bore diameter are correct, that cutting width and blade body are not
thinner than the riving knife width. Always transport the saw blade inside its case.

15. ONLY USE saw blades suitable for crosscut. Saw blades with hard metal plates must

have a cutting angle which is negative or null. DO NOT use deep teeth saw blades since
they can bend and get in touch with the saw blade protective cap.

16. BEFORE ASSEMBLING the saw blade and the flanges, be sure that they are clean and

that the lock screw is well tightened.

17. USE this table saw only to cut wood and similar materials. Never cut ferrous materials.

37

18. BE SURE that the saw blade does not touch the work-piece before starting cutting.

19. LET the motor reach its maximum range of speed before starting to cut.

20. BE SURE that the saw blade is completely still before moving or locking the piece to be

cut, changing the angle at which the piece is placed or changing saw blade’s angle.

21. CHECK that the guide system of the cut-off saw is locked when you do not desire to use

the radial movement.

22. USE the radial movement by pushing the saw blade towards the fence and then, after

having blocked the piece against the fence, pull the head towards yourself, lower the saw
blade on the piece to be cut and push the head forward to finish cutting.

23. OFTEN CHECK if the supply cable is damaged, and in this case get it repaired by an

authorised after sales centre. Often check the extension cord and change it if it is
damaged.

24. USE ear protection devices and the dust mask.

25. NEVER USE thinners to clean the plastic pieces of the machine. Thinners can melt or

damage the material. Only use a damp cloth for cleaning plastic work-pieces.

26. IMMEDIATELY STOP the mitre saw and disconnect it from the power supply if you realize

that a piece is damaged or faulty. Make the faulty piece repaired by an after sales service
centre. Use only spare parts and accessories recommended by us.

SAFETY INSTRUCTIONS FOR THE LASER POINTING DEVICE

• Never look towards the laser pointing device.

• Do not direct the pointing device towards people or animals.

• Do not use the pointing device on very reflective surfaces. The reflected light is as

dangerous as direct light.

• Get the pointing device repaired only by qualified technicians.

• Do not touch the pointing device’s lens with hard objects.

• Clean the pointing device’s lens with a soft and dry brush.

• If necessary, you must change the pointing device with one of the same kind.

38

ENVIRONEMENT PROTECTION

INFORMATION FOR USERS

In accordance with art. 13 of Legislative Decree 25th July 2005, no. 151 “Implementation of
Directives 2002/95/EEC, 2002/96/EEC and 2003/108/EEC, relative to reducing the use of
hazardous substances in electric and electronic appliances and the disposal of waste”, please
take note of the following:

• The crossed out wheelie bin symbol found on the appliance or the packaging indicates
that the product must be disposed separately from ordinary household waste when it
reaches the end of its working life.

• The user must consign the unwanted appliance to an authorised waste disposal centre
for electric and electronic goods, or alternatively, hand it over to the relative dealer at the
moment of purchasing a new appliance of the same type on a basis of a one to one ratio.

• Differentiated disposal to enable possible recycling or environmentally compatible
elimination of the appliance, helps to limit undesirable effects on health and environment
and promotes the reuse and/or recycling of the materials that compose the appliance.

WARNING!
In accordance with the relative legislation in force in the country of use, sanctions will be
imposed on the user if the appliance is disposed of illegally.

SYMBOLS

Always wear protective goggles to avoid any spurts during the use of the machine.

Read and understand the instruction ma nu al be fore use.

Always wear a dust mask if the operation produces dust.

Always wear ear protective devices which protect you from noise while using the
machine.

Heavy package. Two persons must transport the machine.

39

Product in compliance with relative CE regulations.

Double insulation. This symbol means that you cannot get at any element without
using a tool. Tools which have this symbol have not any earthing protection
systems.

It is forbidden to place your hands in the area marked with this sign, while the
machine is running. Injury Hazard!

ELECTRICAL CONNECTION

ELECTRICAL CONNECTIONS

Use 230 V 50 Hz alternate voltage equipped with a ground conductor to supply your machine.
Ensure that the power supply corresponds to this voltage, that it is protected by a differential
and magnetic thermal switch, and that the ground system is efficient. If your machine does not
work when connected to a socket, check carefully the power supply features.

EXTENSION CABLES

Only use three conductors extension cables, with a plug with two plugs and a ground contact
and sockets with two holes and a earth corresponding to the plug of the tool. When using an
electric tool at a remarkable distance from the power supply, use an extension cable with
sufficient dimensions to transport the current which the tool needs. If the extension cable has
not the sufficient dimensions a voltage drop can occur, thus causing an overheating and a
voltage loss. You can only use extension cables which are in compliance with CE standards.

Extension cable length: up to 15 m
Cable dimensions: 3 x 2,5 mm²

Before using any kind of extension cable, check that it has not bare wires and that the
insulation is not cut or worn. Repair and change immediately it if it is damaged or worn.

WARNING:

Extension cables must be arranged away from the working area in order that they do not get in
touch with the work-pieces, the tool or other parts of the machine, thus creating possible risks.

Indicates that this machine is equipped with a laser pointing device (see par.
SAFETY INSTRUCTIONS FOR THE POINTING DEVICE).

Serial number / year of production

40

WARNING:

KEEP THE TOOLS AND THE EQUIPMENT AT A SAFE DISTANCE FROM CHILDREN

RECOMMENDED USE

This tool has been designed for cross and radial cutting wood and similar materials.
With the saw blade in a vertical position the maximum cutting height is 105 mm and the
maximum cutting width is 340 mm.
The head of the mitre saw can rotate from 0° to 45° both on the right and on the left for angle
cutting. The saw blade can be inclined at 45° on the left for inclined cutting.
The machine capacities are listed in the technical specifications table.
The machine is steady enough, however, it can be fixed onto a bench.

TECHNICAL SPECIFICATIONS

Engine power: 2000 W
Voltage and frequency: 230 V - 50 Hz
Speed: 5500 min¯¹
Saw blade maximum dimensions: 305 x 3.2 x 30 mm
Crosscut at 90°: 105 x 340 mm
Oblique cutting 45°, left and right: 105 x 240 mm
Inclined cutting 45° left: 65 x 340 mm
Inclined cutting 45° right: 40 x 340 mm
Composed cutting (cross and bevel 45° right): 40 x 240 mm
Composed cutting (cross and bevel 45° left): 65 x 240 mm
Left and right stops: 0° - 15° - 22.5° - 30° - 45°
Inclination stops: 0 and 45°
Net weight: 23 kg
Gross weight: 25 kg
Machine dimensions: 835 x 570 x 790 mm
Carton dimensions: 915 x 570 x 535 mm

NOISE CONDITIONS

The noise emitted, measured in conformity with the standards EN 3744 and EN 11201 is:

- Sound pressure level LpA = 101 dB(A)

- Sound power level LWA = 114 dB(A)

- Uncertainty of measurement K = 3 dB

We recommend you to use ear protection devices.

The sources of the noise of the saw are: the electric engine and its ventilation system, the blade
and the material to be cut.
We advise you to control the engine, its ventilation system and the aspiration passages. As far
as the saw blade is concerned, it is preferable to use silenced type of blades and to keep them
in good conditions. We recommend to use the correct saw blade and to keep firmly the work­piece to be cut.
Noise levels are emission levels and do not necessarily indicate safe working conditions. Even if

41

there is a connection between emission levels and exposure levels, the first ones cannot be
used to determine safely if other precautions are necessary. The factors that can influence the
actual exposure level of the operator include the exposure length, environment features and
other sources of noise, as for example the number of machines and operations present.
Besides, exposure levels can change from country to country. However, these instructions
enable the user of the machine to better evaluate the dangers and risks.

REMOVAL OF PACKAGE AND CLEANING

The machine is delivered into a carton packaging. Take out the machine and all the
components from the packaging. Peel the protection off, where present: the protection can be
removed with a damp, soft cloth. Do not use acetone, petrol or painting solvents

IMPORTANT : do not lift the machine by pulling the operating handle, because it could
loose its settings. Always lift the machine by the base or by the transport handle, if
present

Should any part result defective or imperfect, do not use the machine in order not to
compromise the efficiency and the safety of the tool. Contact an authorised Service
Centre to have the detective part replaced

Do not throw the carton before the machine is completely assembled

WARNING :

By cleaning the machine, after unpacking, do not use petrol or other petrol-based
solvents because extremely inflammable.
The use of such products causes fire or explosion hazard.
In general, all solvents used for machine cleaning are toxic if inhaled or ingested.
Always operate in well ventilated areas, away from potential sources of solvents. Wear a
safety mask

The machine is delivered with the cutting arm in transport position.
To release the arm, push it down, pull and turn the unlocking button (A) Fig.1.

Fig.1

42

RADIAL MITRE SAW IDENTIFICATION

A. Operating Handle
B. Laser on-off switch
C. Starter trigger
D. Lower Blade protec t ion
E. Blade
F. Vertical operating clamp
G. Extensible supports
H. Double beam Laser
I. Plane insert
J. Bevel cut rotation handle
K. Rotating base graduation
L. Horizontal operati ng clamp
M. Cut-end guide
N. Rotating base
O. Bevel graduation
P. Bevel locking device
Q. Sliding gu ide
R. Vertical Cut-end regulation
S. Dust bag
T. Engine
U. Upper blade protection

G

A

D

E

F

G

Fig.2

43

ASSEMBLY

CAUTION!

Be sure that the mitre saw is switched off and disconnected from any current source
before assembly or any kind of adjustment.

ASSEMBLY OF THE ROTATING BASE HANDLE

Before using your double bevel mitre saw, you have to assemble the rotating base hande (J)
Fig.2.
To do this, screw the handle (J). this handle is used to fix the rotating base at the desired
angle for the angle-cut.

WARNING!

Before cutting, make sure that this handle and the rotating base are blocked

BEVEL FIXING AND BASE ROTATION

The base can be blocked at 0°, 15°, 22,5°, 30° et 45° either left or right. When rotating the base,
this will automatically stop at the next position
To rotate the base, make sure that the rotating base handle is unblocked; then rotate the base
at the desired angle and block the rotating base handle in the new position

ASSEMBLING THE CLAMPS

Horizontal and vertical calmps can be
assembled either on the right or on the left of the
blade and can be adjusted at the size of the
work-piece. Do not cut before having clamped
the work-piece.

Position the vertical clamp (A) Fig.3 by inserting
the clamps spindle (B) into one of the holes
located on the cut-end guide, then tighten the
knob (C) to fix the spindle.

Position the horizontal clamp by inserting the
spindle into one of the holes located in the base.
To adjust the clamp’s position rotate the handle
or lift the lever (B) Fig.4, then push or pull the
clamp according to the work-piece dimension.
Block the clamp in its position by lowering the
lever (B) onto the bar (A).

Fig.3

Fig.4

44

USING THE CLAMPS

1. The capacity of the clamps can be adjusted by releasing the knobs and sliding the
spindles up and down or forward and backward. Once the desired capacity is reached,
tighten again the knobs.

2. while cutting, move the vertical or the horizontal clamp until the clamp’s plate gets in touch
with the work-piece

3. To block the work-piece against the base, screw the knobs until the work-piece is blocked.
After having cut, open the knobs to release the work-piece.

ASSEMBLING THE EXTENSIBLE
SUPPORTS

The mitre saw is equipped with two lateral
extensible supports (A) Fig.5 useful to support
long work-pieces during the cut. These supports
can be assembled on both sides of the machine,
depending on the dimensions of the work-piece.
Unscrew the knob (B), insert the extensions into
the slots on both sides of the base and lock the
knobs again.

ASSEMBLING THE ADDITIONAL BACK
STABILISER

This mitre saw is equipped with an additional
stabiliser on the back, (A) Fig. 6, improving the
machine’s stability in case of accidental release
of the head, preventing it from tilting backwards.

ASSEMBLING THE DUST COLLECTION’S BAG

insert the dust bag (A) Fig.7 into the slot (B) and
verify that it is correctly assembled.
For a better dust collection, you can connect
directly to the extracting elbow a vacuum dust
collector .

Note: empty regularly the bag to prevent
obstructions. The bag is equipped with a zipper,
for an easy cleaning. You can wash the bag with
soap warm water and dry it before reusing

Make sure that the zipper is correctly closed
before cutting.

Fig.5

Fig.6

Fig.7

45

WARNING: dust particles can cause breathing problems.
For your safety we recommend to wear a protective mask, according to existing

norms.

CUT-END GUIDE EXTENSIONS

The cut-end guide can be extended on both
sides in case of wide work-pieces. To do this:

1. Loosen the exagonal screw (B) Fig.8
with an exagonal wrench.

2. Loosen the knob (C).

3. Slide the extension (A) on the desidred
position and tight the screw (B), then the
the knob (C).

ASSEMBLY AND REGULATIONS

WARNING!
Before changing the settings of the mitre saw, make sure it is unplugged from any
power source.
The following setting procedures have to be followed, to grant a safe, precise and
efficient operation.
Once all the settings are made, make sure that all the wrenches and tools are away from
the machine and that screws, bolts and protections are correctly fixed and active
Do not use the mitre saw before having carefully followed these procedures
While making these settings, make sure that all the protections are properly working and
are in good conditions
Broken or damaged parts have to be replaced by a qualified mechanic, before using the
machine.

FIXING THE MITRE SAW ONTO A BENCH

Before its use, the mitre saw has to be fixed onto a bench

1. Four holes are placed on the corners of the base, to screw it onto a bench or a working

surface.

2. If you want to use lateral extensions, assemble them before fixing the machine on a bench

3. If the machine is to be frequently moved, fix it on a plywood base (20mm thick or more) so

that it will be possible to fix it on a base with clamps

WARNING : Make sure that the plywood base is flat, otherwise this could affect the

cutting precision.

Check and verify the following settings for a correct cutting precision

Fig.8

46

CHECK AND SETTING OF THE ANGLES

The different positions for angle cutting have been set at the origin by the factory
Nevertheless, in order to grant a precise work, verify that all angles are correct before cutting

SETTING THE CUT-END GUIDE FOR 90° CUT

Make sure that the disk is perpendicular to the guide.

1. Block the mitre saw’s head in the low position, close the lock-knob in the transport position

(see Fig.1).

2. Loosen the base rotation knob and position it at 0°. Re-tighten the base rotation knob

3. Loosen the head bevel knob located on the back of the machine and set the position the

head at 0°. Tighten again the head bevel knob.

4. Position one of the sides of a square (not delivered) against the cut-end guide and the

other side against the disk of the mitre saw. Make sure that the square is correctly
positioned along the disk, but not touching the teethes. When the square is correctly
positioned, its two sides must show a continuous contact with the disk and the cut-end
guide

5. If this is not the case you can set the cut-end guide as follows:

 Loosen the hexagonal screws and the

two knobs fixing the guide extensions.
Slide out the two extensions and pull
them off.

 Loosen the 4 hexagonal screws (A)

Fig.9 of the two sides of the cut-end

guide.

 Position the square against the disk

and move the cut-end guide until it
shows a continuous contact with the
other side of the square.

 Tighten the 4 hexagonal screws (A)

and reassemble the cut-end guide
extensions.

SETTING THE UPPER TABLE

Make sure that the disk of the mitre saw is perpendicular with the base of the machine.
Block the mitre saw’s head in the low position,
close the lock-knob in the transport position (see
Fig.1).

1. Loosen the rotating base knob and position

the base at 0°. Tighten the knob.

2. Loosen the head bevel knob located on the

back of the machine and set the position
the head at 0°. Tighten again the head
bevel knob.

3. Position one of the sides of a square (not

delivered) on the table and the other side
against the disk of the mitre saw. Make
sure that the square is correctly positioned
along the disk, but not touching the
teethes. When the square is correctly positioned, its two sides must show a continuous
contact with the disk and the table.

Fig.9

Fig.10

47

4. If this is not the case, please proceed as follows:

 Loosen the bolts (A) Fig.10 (positioned on each side of the head bevel knob) to

release the two bolts (B).

 Loosen the head bevel knob (C) and pull the spindle (D) towards you.
 Position the square against the table.
 Adjust the two bolts (B) modifying the inclination, until the two sides of the square are

in continuous contact with disk and table.

 Tighten the head bevel knob (C) and the bolts (A).
 Check again that the disk is perpendicular with the table

5. Make sure that the bevel indicator is aligned with 0°

SETTING THE BEVEL ANGLE AND THE STOP

You can tilt the head of the mitre saw from 0 up to 45°, left and right

1. To set the bevel inclination, loosen the

head bevel knob (A) Fig.11 positioned on
the back of the mitre saw.

2. To tilt the head on the left, loosen the knob

(A) then tilt the head from 0° to 45° until
you get the destre inclination, with the help
of the operating handle. Once set, tighten
the knob again.

3. To tilt the head on the right, loosen the

knob (A) and then pull the knob (B) to
unlock the unlock the inclination angle;
then tilt the head to the desired angle and
from 0° to 45° with the help of the knob

(A). once set, tighten the knob (A) again.

Note: the angle indicator must be aligned with the 45° sign on each side of the indicator, when

the knob (A) is completely loosen and the head is completely inclined on the left or on the right.
If you need to adjust it, proceed as follows

1. Loosen the knob (A) and tilt the head completely on the left.

2. Loosen the inclination stop bolt (C).

3. Adjust the inclination stop hexagonal screw (D) until the angle indicator is aligned with the

inclination sign at 45°.

4. tighten the inclination stop bolt (C).

5. Reposition the head at 0° and then pull the knob (B) to tilt the head to the other side. The

angle indicator must be aligned with the inclination sign at 45°

6. Reposition the head at 0° and make sure that the knob (B) is tighten again

WARNING ! to prevent the mitre saw from moving during this intervention:

- disconnect the feeder cable.

- block the head in the lower position and block the radial sliding movement

- Carry the machine closet o your body to prevent from injuring your back
Bend on your knees when lifting the machine

- Lift the machine from the transport handles or from the base. Do not carry it from the
power cable nor from the operating handle: you risk to damage the insulation or the
electrical connection, with serious risk to cause electric shocks or fire.

- Position the machine in not too crowded areas, where people are not supposed to
circulate nor rest. The wood chips ejected could injury people around the machine.

- Fix the machine on a stable surface, so that it can not tilt

Fig.11

48

SETTING THE CUTTING DEPTH

The vertical depth of the cut can be adjusted,
allowing the mitre saw to cut a groove.

When setting the cutting depth make sure that
the disk may not touch the base, in the lower
position; the disk could damage the base.
To set the depth:

1. Lift the head in the higher position.

2. Loosen the bolt (C) Fig.12.

3. Adjust the knob (B) to the desired

cutting depth.

4. Tighte n the bolt (C).
Note : In case the cutting depth (A) is set too short, the disk wont cut through the work-piece.

Always make a test-cut after setting the cut depth

SLIDING CUT

1. Loosen the knob (A) Fig.13 to release

the sliding device.

2. Pull or push the operating handle to

slide the head along the guides

3. Tighten the knob (A) to block the sliding

device

Note : Warning ! before transporting the mitre
saw, make sure that the sliding device is
blocked

WORK-PIECE SUPPORTS

Use the lateral extensions available, to support long pieces during the cut. Position the
extensions as described above, see CUT-END GUIDE EXTENSIONS

Fig.12

Fig.13

49

OPERATING

HAZARDOUS AREAS OF THE TABLE

The working area on the table is designated as “hazardous area”.
Never have your hands inside this area, during the cut

TURNING ON / OFF THE MITRE SAW

To turn on and off the machine :

1. Connect the feeder cable to the electric socket

2. Press ON button (2) Fig.1 to start the mitre saw

3. Release the ON button to stop the mitre saw

WARNING!
Do not cut short work-pieces: a too short piece won’t allow you to keep your
hands at a safe distance from the disk. Never cross the hands nor position them in the
cutting area.

USE OF SETTING OF THE DOUBLE LASER SYSTEM

The double laser system is controlled buy the switch (A) Fig.14 and is only active when the
feeder cable is connected to the electrical socket.

WARNING !
Do not watch directly into the laser ray generator.

1. Draw a line on your work-piece.

2. Adjust the horizontal and bevel angles

according to your needs

3. Before camping the work-piece, switch

the double laser on and align the line
you drew with one of the laser rays,
either on the right or on the left of the
disk.

4. turn on the mitre saw on.

5. once the disk has reached the maximum

speed, lower the head to cut

Fig.14

50

To adjust the double laser system in case it is not aligned with the blade proceed as follows :

1. Remove the laser’s plastic cover.

2. Loosen the two screws (A) Fig.15 on

the side of the laser.

3. Block your work-piece on the base, turn

on the mitre saw and operate a partial
cut, to mark the two sides of the cut.

4. Rotate each laser (B) until both rays are

perfectly aligned with the two sides of
the cut.

5. Once the laser is adjusted, tighten the

screws (A) without moving the lasers.

6. Reposition the laser’s plastic cover.

THE ARM

During the use of the machine, the head must never be blocked in the lower position. The head
can be blocked in the lower position only for transportation or when it is not in function

To release the arm:

1. Push down gently the arm and keep it

in this position.

2. Pull and turn the knob (A) Fig.16.

3. Lift up the arm to the upper position.
To block the arm in the lower position:

1. Lower down the arm to the lower

position.

2. Pull and turn the knob (A) Fig.16.

HANDS AND FEET POSITION

Your cut will be easier and safer if you adopt a correct hands and body’s working position.
Stand on the side of the machine, do not stand on the line of the chips ejection.

• Keep a good and balanced position. Keep your hands at least 10cm away from the disk.

Hold strongly the work-piece against the guide and keep your hands in working position
until the starter trigger has been completely released and the disk has come to a complete
stop

• Before cutting:

- Do a test-cut with the machine off, to determine the path of the disk, or

- Switch the laser on and check that the path of the disk with the laser ray track. See the

USE AND SETTING OF THE DOUBLE LASER SYSTEM in case it needs to be
adjusted.

Fig.15

Fig.16

51

WARNING!

- Do not cross arms in the disk area while cutting.
Make sure that the base and the angles are blocked before cutting.

CUTTING A WOOD PIECE

WARNING!
Before starting to cut, make sure the mitre saw has been correctly assembled and
set. Make sure you have red and understood all the safety instruction included in this
manual

To cut a piece:

1. Lift the head to its higher position.

2. Select your desired angle and block the knob.

3. Select your desired bevel inclination angle and block the knob.

4. Make sure that the piece dimensions are suitable with the mitre saw.

5. Hold strongly the piece on the base, using the vertical and horizontal clamps

6. Hold strongly the wide pieces to prevent them from tilting; in case of need use the lateral

extensions.

7. Check that your hands are away from the disk path.

8. Pull the arm towards you, along the sliding guides, holding the operating handle.

9. Press the trigger to start the machine and wait until the disk has reached its maximum

speed.

10. Slowly lower the disk through the piece and let the disk slide in the opposite direction to

cut all along the piece. Do not put high pressure on the disk: your cut will be more efficient
and precise if the disk turns at the correct speed.

11. Release the trigger, wait for the disk’s complete stop and lift the arm to the upper position

after the cut is done.

WARNING!
Do not cut metal with your mitre saw. This machine is not granted for metal
cutting. The manufacturer is not responsible for problems caused by the misuse of the
machine.

CORRECT USE OF THE SLIDING DEVICE

Note: it can be dangerous to cut pulling the head towards you: the disk could “climb” in the

material and raise towards yourself. Always push the disk in the opposite direction, away from
you, when you slide-cut. The following points describe how to slide-cut correctly:

1. Place the piece on the base of the mitre saw, against the cut-end guide. Hold the

operating handle, without pressing the trigger.

2. Pull the arm towards you, keeping the arm in the upper position. Then press the trigger to

start the machine.

3. Push the protection locking button and push the operating handle.

4. Push the arm towards the cut-end guide, to complete the cut.

5. Release the trigger and keep the arm down until the disk comes to a complete stop.

6. Once the disk stops, lift the head in its higher position.

52

CUTTING WITHOUT SLIDING DEVICE

When cutting a na rrow piece, the sliding device is not needed.
In this case, block the sliding device in the back position by tightening the sliding control knobs
and cut traditionally, pulling down the head onto the piece
When the cut is finished, release the t rigger keeping the head down unt il the disk comes to a
complete stop; then lift the head to the upper position

CUTTING CURVED MATERIALS

Check the piece before cutting: if it is curved , place the piece on the base as described in the
following picture:

WARNING!
If you cut the wrong way, the piece could suddenly move and cause injuries to the
user

ANGLE CUTTING

1. Lift the arm to the upper position.

2. release the base rotation knob and turn the base according to the desired angle, holding

the operating handle

3. stand aligned to the new position of the head to cut.

WARNING!
Before angle cutting or bevel cutting, extend the extensions on both sides, to
prevent the disk from touching them.

53

BEVEL CUTTING

The head of your sliding mitre saw can be inclined to cut any inclination, up to 45°, left or right.
Right inclination, proceed as described here below:

1. Release the inclination knob (P) Fig.17.

position the head at the desired angle,
using the inclination indicator (O).

2. Tighten the inclination knob (P). Stand

on the left side of the machine to cut left
inclination: proceed as follow s :

3. Lift the head to the upper position.

4. Loosen the inclination knob (P).

5. Pull the inclination knob (Q) and position

the disk to the desired angle, using the
angle indicator (O).

6. Tighten the inclination knob (P). stand

on the right of the machine to cut.

COMBINED CUT

1. Loosen the inclination knob (P).

2. Position the arm at the desired inclination angle and tighten the inclination knob.

3. Loosen the base rotation knob and turn the base at the desired angle; tighten the base

rotation knob again.

4. Stand in line with the new position of the operation handle to cut.

PROFILE (MOPBOARD) CUTTING

You can cut profiles and mopboards.

1. Use a clamp whenever possible. Protect

the surface in contact with the clamp,
using a wood-piece.

2. Select the preferred cut direction, to

prevent cutting from scraping the
mopboard.

3. Do as many test-cuts as reasonable

before cutting definitely.

Note : particular thicknesses or wrong types of disk can cause the break of the mopboard.

CUTTING FRAMES AND PROFILES

One of the unique features of your saw is the ease of
cutting frames and profiles. Frames and profiles must be
cut in the most precise way. The two surfaces of the
frames must adapt themselves to the wall or the ceiling.
The following is an example of cutting both inside and
outside corners on 52/38 degree wall angle frame.
NOTE: when cutting 45 degree wall angle frame the
following procedure for inside and outside sorners is the
same, with the exception that the bevel position will

P

O

Q

Fig.17

f
e
n
c
e

f
e
n
c
e

f
e
n
c
e

Base

Position of the piece to be cut

Base Base

54

always be at 30 degrees and the mitre position will be 35 1/4 degrees to the right or the left.

1. Set the rotating table to the 31.62 degrees right mitre position. A positive stop is provided

to set the rotating table at this angle quickly. Tilt the saw blade to the 33.9 degree bevel
position.

2. Place the frame on the saw blade with ceiling edge of the frame against the fence and

make the cut. Note that we are using the wok clamp to hold the work piece firmly against
the table. The piece of frame used for the outside corner will always be on the right hand
side of the blade. The piece of crown mould ing used for the outside corner will always be
on the left side of the blade.

3. To make the matching halves of the inside and outside corners simply set the rotating

table to the 31.62 degree left mitre position. A positive stop is provided to set the rotating
table at this angle quickly. The saw blade is already tilted to the 33.9 degree bevel angle
from the previous cut.

4. Place the frame on the saw table with the wall edge of the frame against the fence and

make the cut. Again note that we are using the work clamp to hold the work piece firmly
against the table. The piece of frame used for the outside corner will always be on the
right side of the blade. T he piece of fram e used fo r the inside corn er will always be on the
left side of the blade.

MAINTENANCE

WARNING!

- Before any repair or maintenance on the machine, disconnect the feeder cable.
This has to remain disconnected every time you set or repair the machine.

- To prevent electrical shocks and fire, always use spare parts with the same
characteristics

- Used, cut or damaged cables have to be immediately replaced

WOOD CHIPS

WARNING!
Use safety eyewear and vacuum cleaners to clean your mitre saw

Regularly empty the dust collection bag. Prevent the deposit of chips around and under the
machine. Use a vacuum cleaner to keep the working area clean and wholesome.

BLADE LOWER GUARD

WARNING!
Make sure the feeder cable is disconnected before cleaning the blade lower guard.

Verify regularly the correct function of the blade lower guard. Do not use the mitre saw when the
blade lower guard is damaged or missing
This protection has been mounted for your safety.

Check that the blade lower guard is not congested with chips or dust. Use a wet mop to clean it.
Note : the use of chemical solvents could damage the plastic of the protection

55

LASER MAINTENANCE

WARNING!
Do not watch directly into the laser ray. If you do, you risk serious injuries to your
eyes. Read and observe all safety rules about the laser.

Check that the laser is clean and wipe the dust if necessary.

1. Switch off the mitre saw and the laser. Disconnect the feeder cable.

2. Wipe the dust using a soft, clean mop

LUBRICATION

All bearings are permanently lubricated from factory; you don’t need to grease them.

WARNING!
Before any repair or maintenance disconnect the feeder cable.

INSPECTION AND REPLACEMENT OF MOTOR BUSHES

WARNING: before inspecting the brushes disconnect the feeder cable.

Brushes’ duration is variable. It depends on the amount of work done by the motor. Verify the
brushes after the first 20 hours of use of a new machine or after mounting new brushes.

After the first check, inspect them every 10 hours of work, until the replacement becomes
necessary.

The brush-sockets Fig.18 are located inside
the motor carter. Replace each brush when
the carbon left is less than 5mm, or whenever
a spring or a wire are burned or damaged. If
the brushes are found usable at the
inspection, remount them in the same position
they were before.

Proceed as follows:

1. Open and unscrew the two screws fixing
the motor carter.

2. remove the carter and then the brushes
(B) fig.18. Press the spring (A) to release the brushes, disconnect the cable (C).

3. take off each brush (B) check it and replace it if necessary. Replace both brushes also if

only one is worn out.
Note : After controlling the brushes, if you do not replace them, make sure to reposition them in
the same position as before.

4. Position the brushes in the motor. Re-position the spring (A)

5. Run the machine for about 5 - 10 minutes to allow the brushes to adapt to their position. If

these are not correctly assembled the motor can be seriously damaged. While the brushes
adapt to their position you can notice sparks coming out of the motor: this is normal for new
brushes

Fig.18

56

Warning : When using power tools, always refer to the basic safety rules, fundamental to
prevent fire, electric shock and injuries. Also read carefully before using the machine and
keep them for the entire life of the machine.

DISK BLADE REPLACEMENT

Immediately replace the blade disk if worn-out or bad cutting. The bevelled or worn-out blades
can cause serious injuries to the user and make your machine loosing precision

WARNING!

- Before changing the blade disk, disconnect the feeder cable. The feeder cable
must remain disconnected for every repair or maintenance.

- to prevent injuries from ejection of chips, do not use blade diameter bigger or smaller
than 305 mm.

- do not use bevelled blades: it could be dangerous.

- only use cross-cut blades. If you use carbide inserted blades, make sure their toothing
angle is neutral or negative
Do not use deep toothed blades: these could flex and touch the disk protection

1. Lift up the head.

2. Lift the lower disk protection (A) Fig.19 with one

hand while with the other hand you unscrew the
two screws (B) blocking the disk protection plate
(C) and connecting the disk lower protection to the
disk upper protection (D).

3. Pull the plate towards the table keeping the blade

protection on the lower, then lay everything on the
table. This will allow you to reach to the blad e bolt
Fig.21.

4. Push the blade’s stop button (A) Fig.20, then

hand-

5. rotate the disk until the shaft blocks.

6. Unscrew the shaft screw using the special key

delivered with (A) Fig.21.
Note : rotate the screw clockwise to unscrew and anti­clockwise to screw.

7. Pull away the shaft washer (C) then take out the

disk.

8. clean the flange before positioning the new disk.

Only mount 305mm disks. Verify that the disk’s

direction of rotation (arrow on the disk)

corresponds to the direction indicated by the arrow

on the disk’s upper protection. Make sure the disk

is beyond the flange.

9. Put an oil drop on the internal and external

washers.

10. Place the new disk on the shaft; make sure that the

internal washer is correctly mounted.

11. Reposition the external washer

12. Push the stop button of the disk, insert the disk’s

screw and screw it up anti-clockwise, using the special key delivered with.

13. Reposition the plate and the disk lower protection described in point 2. insert and screw up

the screws (B) Fig.19.

Fig.19

Fig.20

Fig.21

57

WARNING!
It is only allowed to use blades of the same thickness as the original blade; flanges
are designed for such thickness and can only grant the disk stability in such condition.

REPLACEMENT AND REGULATION OF THE BELT

When the belt needs to be replaced or re­tensed, proceed as follows:

1. Disconnect the feeder cable.

2. Push down the head, pull and rotate the

blocking knob (A) Fig.16, to maintain the
mitre saw in transport position.

3. Unscrew and remove the three screws

(B). open the belt cover (A) Fig.22.

4. To loosen the belt, open the six screws

(A) Fig.23 inside the belt box and modify
the position of the motor. Then open the
warm-screw (A) Fig.24 to loosen the belt
tension.

5. Remove the used belt.

6. Place the new belt, checking it is centred

on the two pulleys

7. screw up the warm-screw (A) Fig.24,

setting the belt’s tension so that, when
you press the belt in the centre, a
clearance of about 1,3 cm is left.

8. Once the belt is tensed, screw up the six

screws (A) Fig.23.

9. Reposition the belt cover. Insert and

screw up the three screws (A) Fig.22.

Fig.22

Fig.24

Fig.23

58

TECHNICAL SERVICE

All power tools and accessories FOC are engineered and controlled by using the most modern
and safe production techniques. Nonetheless, in case of malfunctions, your Fox machine ha sto
be repaired by a Service Center authorised by Femi Spa.
For the list of authorised Service Centers you can ask your retailer or contact directly us at
[phone], [email protected].

59

DICHIARAZIONE DI CONFORMITA’ CE DEL COSTRUTTORE
Femi SpA
Via Salieri 33/35 – 40024 - Castel S.Pietro Terme (BO) Italia
Tel. [phone] - Fax [phone]

Dichiara che la: TRONCATRICE RADIALE (F36-259 DB)
è conforme alle disposizioni contenute nelle Direttive : CEE 2006/42-2004/108-2006/95

CE DECLARATION OF CONFORMITY
Femi SpA
Via Salieri 33/35 – 40024 - Castel S.Pietro Terme (BO) Italia
Tel. [phone] - Fax [phone]

Declares that the: SLIDING MITREW SAW (F36-259 DB)
is in compliance with the regulations included in the Directives: CEE 2006/42-2004/108-2006/95

Persona autorizzata a costituire il fascicolo tecnico: Maurizio Casanova
Person entitled to consitute the techni cal file: Maur i zio Casanova

15.03.2010

Il Presidente del Consiglio / The Director

60

F36-259DB

TRONCATRICE RADIALE A DOPPIA INCLINAZIONE /

DOUBLE BEVEL SLIDING MITRE SAW

61

F36-259DB

TRONCATRICE RADIALE A DOPPIA INCLINAZIONE /

DOUBLE BEVEL SLIDING MITRE SAW

1 F36259DB-1 57 F36259DB-57 113 F36259DB-113 169 F36259DB-169
2 F36259DB-2 58 F36259DB-58 114 F36259DB-114 170 F36259DB-170
3 F36259DB-3 59 F36259DB-59 115 F36259DB-115 171 F36259DB-171
4 F36259DB-4 60 F36259DB-60 116 F36259DB-116 172 F36259DB-172
5 F36259DB-5 61 F36259DB-61 117 F36259DB-117 173 F36259DB-173
6 F36259DB-6 62 F36259DB-62 118 F36259DB-118 174 F36259DB-174
7 F36259DB-7 63 F36259DB-63 119 F36259DB-119 175 F36259DB-175
8 F36259DB-8 64 F36259DB-64 120 F36259DB-120 176 F36259DB-176

9 F36259DB-9 65 F36259DB-65 121 F36259DB-121 177 F36259DB-177
10 F36259DB-10 66 F36259DB-66 122 F36259DB-122 178 F36259DB-178
11 F36259DB-11 67 F36259DB-67 123 F36259DB-123 179 F36259DB-179
12 F36259DB-12 68 F36259DB-68 124 F36259DB-124 180 F36259DB-180
13 F36259DB-13 69 F36259DB-69 125 F36259DB-125 181 F36259DB-181
14 F36259DB-14 70 F36259DB-70 126 F36259DB-126 182 F36259DB-182
15 F36259DB-15 71 F36259DB-71 127 F36259DB-127 183 F36259DB-183
16 F36259DB-16 72 F36259DB-72 128 F36259DB-128 184 F36259DB-184
17 F36259DB-17 73 F36259DB-73 129 F36259DB-129 185 F36259DB-185
18 F36259DB-18 74 F36259DB-74 130 F36259DB-130 186 F36259DB-186
19 F36259DB-19 75 F36259DB-75 131 F36259DB-131 187 F36259DB-187
20 F36259DB-20 76 F36259DB-76 132 F36259DB-132 188 F36259DB-188
21 F36259DB-21 77 F36259DB-77 133 F36259DB-133 189 F36259DB-189
22 F36259DB-22 78 F36259DB-78 134 F36259DB-134 190 F36259DB-190
23 F36259DB-23 79 F36259DB-79 135 F36259DB-135 191 F36259DB-191
24 F36259DB-24 80 F36259DB-80 136 F36259DB-136 192 F36259DB-192
25 F36259DB-25 81 F36259DB-81 137 F36259DB-137 193 F36259DB-193
26 F36259DB-26 82 F36259DB-82 138 F36259DB-138 194 F36259DB-194
27 F36259DB-27 83 F36259DB-83 139 F36259DB-139 195 F36259DB-195
28 F36259DB-28 84 F36259DB-84 140 F36259DB-140 196 F36259DB-196
29 F36259DB-29 85 F36259DB-85 141 F36259DB-141 197 F36259DB-197
30 F36259DB-30 86 F36259DB-86 142 F36259DB-142 198 F36259DB-198
31 F36259DB-31 87 F36259DB-87 143 F36259DB-143 199 F36259DB-199
32 F36259DB-32 88 F36259DB-88 144 F36259DB-144 200 F36259DB-200
33 F36259DB-33 89 F36259DB-89 145 F36259DB-145 201 F36259DB-201
34 F36259DB-34 90 F36259DB-90 146 F36259DB-146 202 F36259DB-202
35 F36259DB-35 91 F36259DB-91 147 F36259DB-147 203 F36259DB-203
36 F36259DB-36 92 F36259DB-92 148 F36259DB-148 204 F36259DB-204
37 F36259DB-37 93 F36259DB-93 149 F36259DB-149 205 F36259DB-205
38 F36259DB-38 94 F36259DB-94 150 F36259DB-150 206 F36259DB-206
39 F36259DB-39 95 F36259DB-95 151 F36259DB-151 207 F36259DB-207
40 F36259DB-40 96 F36259DB-96 152 F36259DB-152 208 F36259DB-208
41 F36259DB-41 97 F36259DB-97 153 F36259DB-153 209 F36259DB-209
42 F36259DB-42 98 F36259DB-98 154 F36259DB-154 210 F36259DB-210
43 F36259DB-43 99 F36259DB-99 155 F36259DB-155 211 F36259DB-211
44 F36259DB-44 100 F36259DB-100 156 F36259DB-156 212 F36259DB-212
45 F36259DB-45 101 F36259DB-101 157 F36259DB-157 213 F36259DB-213
46 F36259DB-46 102 F36259DB-102 158 F36259DB-158 214 F36259DB-214
47 F36259DB-47 103 F36259DB-103 159 F36259DB-159
48 F36259DB-48 104 F36259DB-104 160 F36259DB-160
49 F36259DB-49 105 F36259DB-105 161 F36259DB-161
50 F36259DB-50 106 F36259DB-106 162 F36259DB-162
51 F36259DB-51 107 F36259DB-107 163 F36259DB-163
52 F36259DB-52 108 F36259DB-108 164 F36259DB-164
53 F36259DB-53 109 F36259DB-109 165 F36259DB-165
54 F36259DB-54 110 F36259DB-110 166 F36259DB-166
55 F36259DB-55 111 F36259DB-111 167 F36259DB-167
56 F36259DB-56 112 F36259DB-112 168 F36259DB-168

62

SCHEMA ELETTRICO / WIRING DIAGRAM
