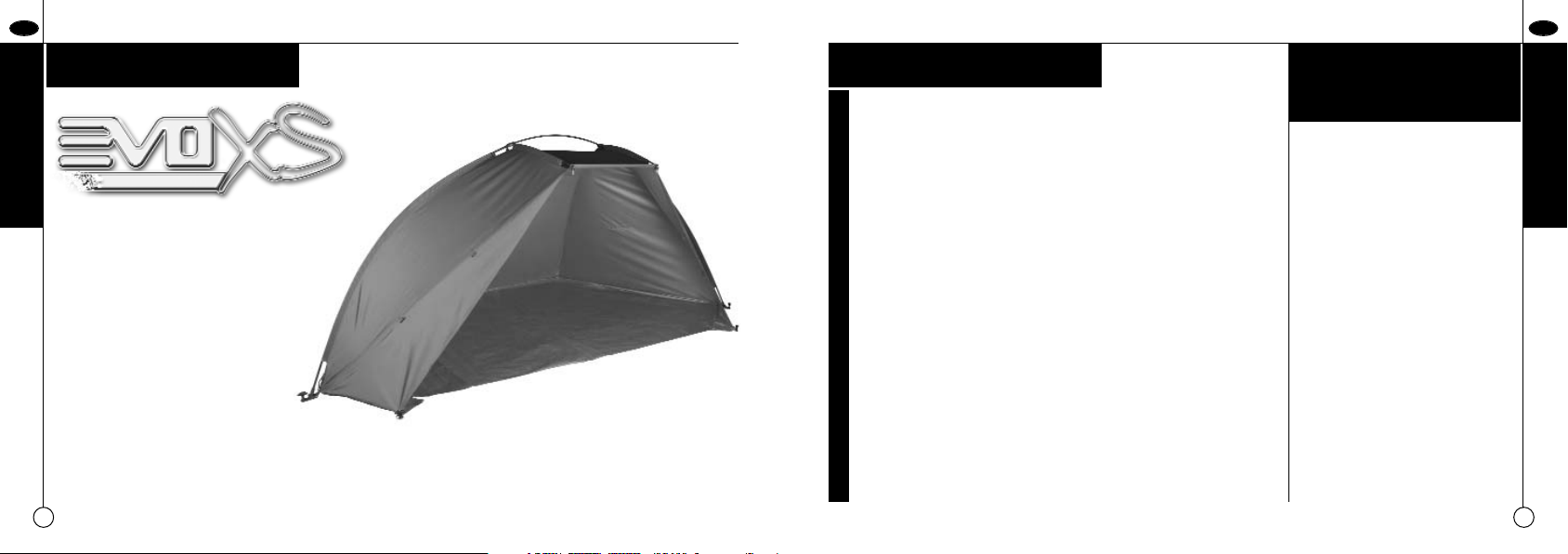

About your
EVO XS
Congratulations on purchasing the
Fox Evo XS, one of the most
versatile systems ever produced!
Your Evo XS has been manufactured
from the highest quality 400D Fully
Breathable Nylon with a 5000mm
TEFLON® coated Hydrostatic Head.
Treated properly and maintained correctly, it will provide you with outstanding performance season after
season. This leaflet details some of the things you should know about your Evo XS.
2
Evo XS Material
1. As with most breathable materials, the fabric used on the Evo XS will
reduce condensation dramatically, however no breathable fabric will
totally eliminate it.
2. All breathable fabrics are affected by temperature. For example, the
amount of moisture in the air or the colder the temperature, the worse the
condensation will become and the harder it will be for the material to deal
with it. Therefore in cold, damp or very wet weather conditions, the
addition of the ‘Evo XS Skin’ will significantly reduce any potential
condensation. Its worth noting that, in extreme cases of condensation,
you can dry the inside by pushing the moisture through the cover by
warming the inside.
3. Cold damp conditions will cause the material to go slack, whilst hot/dry
temperatures will cause the material to tighten. This is normal. Use the
elastic loops around the base to help control the covers tension by
hooking them over the claws on the mouldings at the end of each rib. In
extreme cases, the loops can be pegged out separately if the cover goes
very slack.
4. To maintain its performance, we recommend that the cover is treated
with a reputable re-proofing agent specifically designed to be compatible
with breathable materials. When it needs doing is really a matter of how
often you use your Evo XS. As a rule of thumb, any water should
‘bead up’ and run off rather than soaking into the material.
Maintenance of my
Evo XS
How do I store my Evo XS?
You should ensure the Evo XS is
dry before being stored away. If
this is not possible at the end of a
session, you should allow it to dry
out thoroughly when you get
home.
What if I bend a pole?
No problem! You can remove it
by gently bending the pole across
your knee in the opposite
direction. To do this there is no
need to remove the rib from the
cover, and remember the key to
this is softly softly!
Under NO circumstances ever
use a vice.
EVO XS
3
Page 3
GB
Assembly Instructions
GB
EVO XS
EVO XS

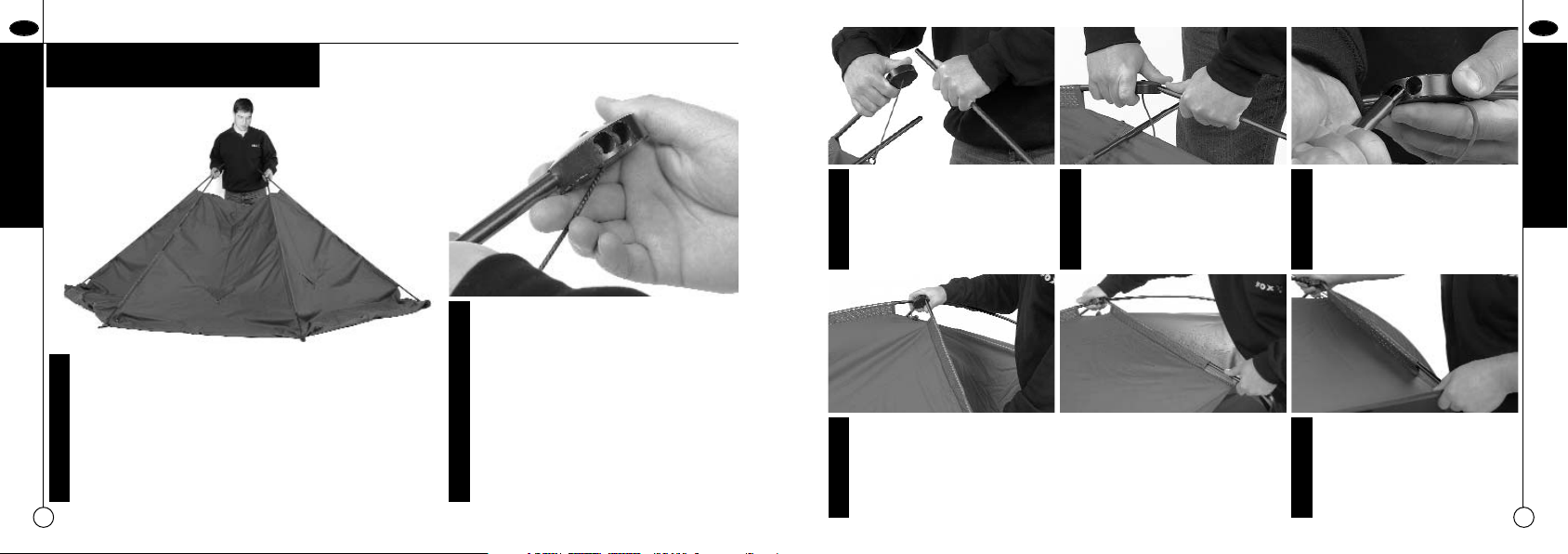

Holding the tips of the aluminium poles, fan the Evo XS
1.
out as shown.
4
The solid bosses should be fitted to the
2.
tip of each of the side poles. Each pole
should be fitted so that the bosses have
the pair of sockets facing towards the
front of the Evo XS. Picture shows the
boss fitted to the left hand pole with
sockets facing in correct position.
Taking the short centre pole,
3.
place it into the socket on the
block opposite to where the
Tension the Evo XS and
4.
connect the centre pole into
the other boss.
side pole is connected.
Standing at the front of the Evo XS, take hold of one of the short
6.
front poles and placing downward pressure onto the boss, insert
the pole into the socket with the cut away. This is best done using
a light downward pressure on the boss, while lifting and inserting
the pole with the other hand.
Insert the two rear poles into
5.
the boss sockets as shown.
Repeat the process for the
7.
remaining front pole.
5
Page 4
GB
EVO XS

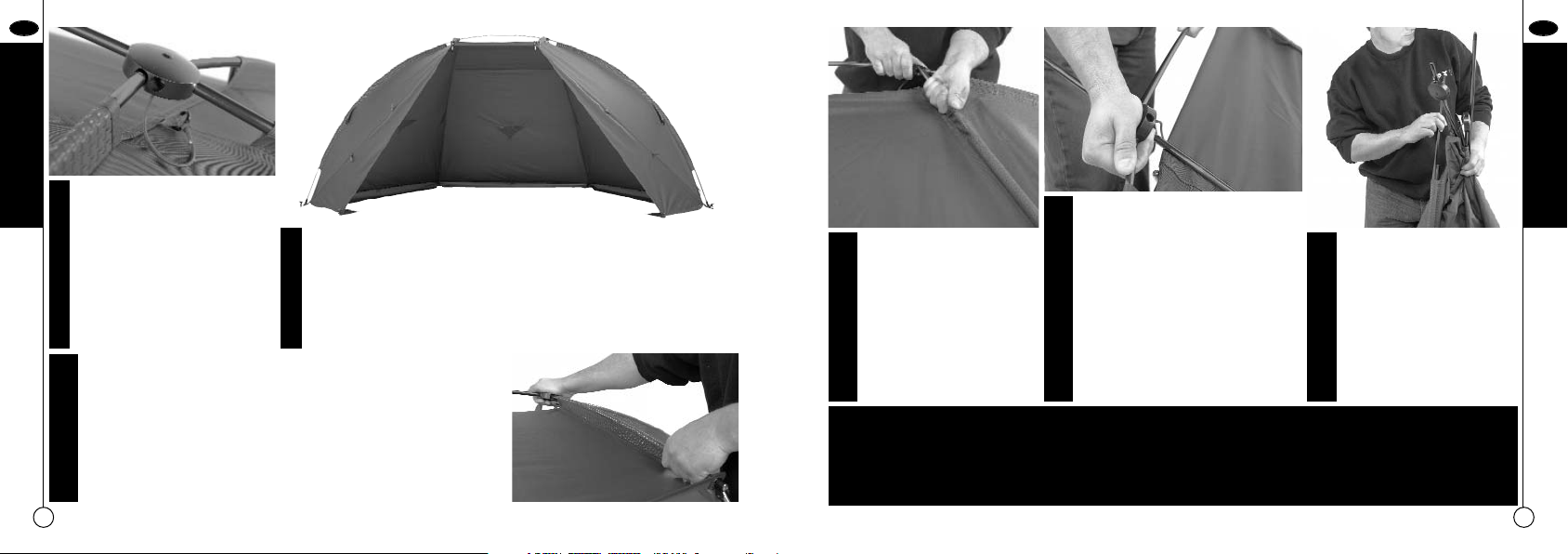

8.
10.
6

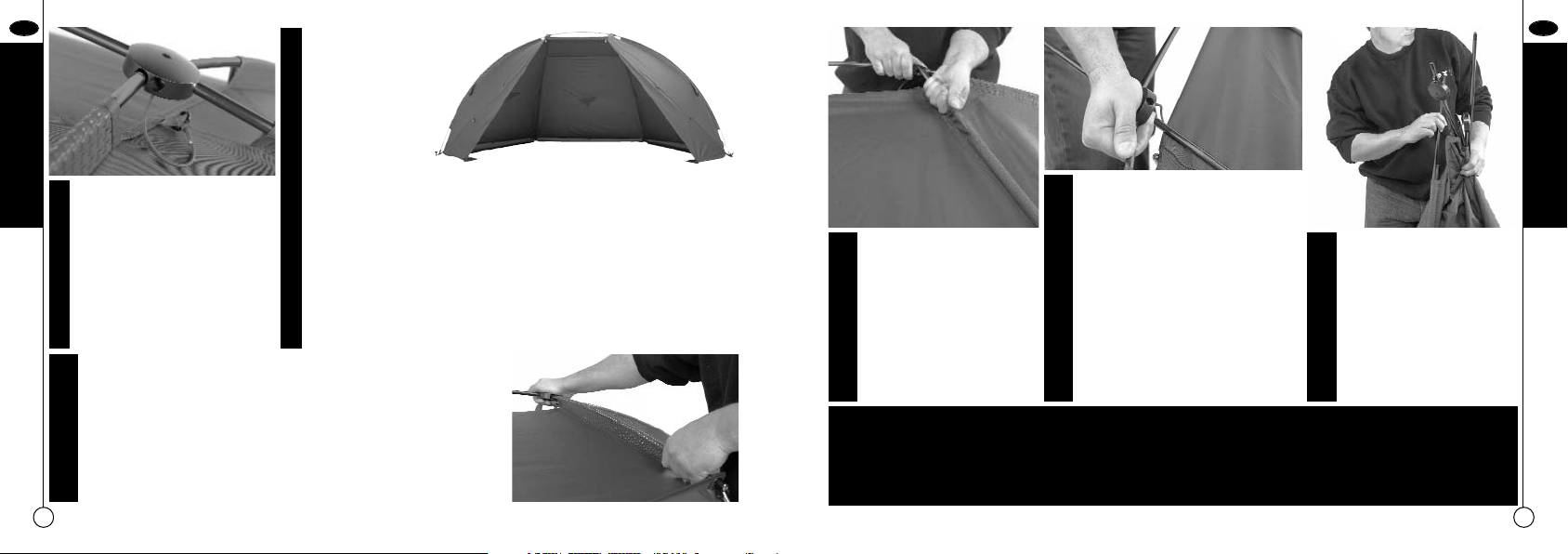

The remaining socket is for
the fitting of a Skin which can
be purchased separately. This
image shows the right hand
boss from the front of the Evo
XS.
The Evo XS is now fully erected – peg down the two rear pegging
9.
points. A unique feature of the Evo is that it can be set at a range
of different heights and widths. To alter the size and shape simply
move the two side poles outwards to lower and increase coverage
in bad weather, or move them inwards to increase the height and
narrow the shelter to fit tight swims.
To dismantle the Evo XS, unhook the tension elastics if they have
been used, and remove all pegs. Standing at the front of the Evo
XS place a hand on top of the boss and apply gentle downward
pressure, tilting the boss towards you. At the same time lift the
front pole slightly upwards and slide out. Repeat for the other
front pole.
Remove the short centre pole.
12.
This should be done by lightly
Disconnect the rear poles.
11.
pressing down on boss and
centre pole to decrease the
tension. As the centre pole
straightens it is simply
Gather all of the poles
13.
together and roll the Evo
XS up, storing it in the
supplied sleeve.
disconnected from the two
bosses. Store the pole inside one
of the front mesh tunnels.
NOTE: Like all materials, the cover to the Evo XS may be affected by hot or wet weather.
This may cause the cover to go slack in wet conditions or tighten during warm weather.
loop fitted to the cover. These may be hooked over the claws on each moulded pivot which will take up any slack in
To allow you additional flexibility, you will see that above each moulded foot there is an elastic
the cover.
GB
EVO XS
7
Page 5
F
F
Votre
EVO XS
Félicitations d’avoir acheté la tente
Evo XS de Fox, issue d’un matériau
Nylon 400D de qualité supérieure
entièrement respirant et doté d’une
tête hydrostatique de 5000mm.
Traitée et entretenue correctement,
elle fera preuve d’une performance
incomparable saison après saison.
Ce livret couvre tout ce que vous
devez savoir à propos de votre
Evo XS.
8
Evo XS Matériau
1. Comme avec la plupart des matériaux respirants, la toile dont est
fabriquée la Evo XS réduit fortement la condensation,
malheureusement aucun matériau respirant ne peut entièrement
l’éliminer.,
2. Tous les matériaux respirants sont susceptibles au changement de
température. Par exemple, plus il fait froid ou humide plus il y a de
condensation, et donc plus il sera difficile pour le matériau de la gérer. Il
suffit donc de rajouter le ‘Evo XS Skin’ par temps froid, humide ou
très pluvieux de manière à considérablement réduire toute condensation
éventuelle. Il est utile de noter que dans les cas d’extrême condensation,
il est possible de se débarrasser de l’humidité en chauffant l’intérieur.
3. Le froid et l’humidité peuvent contribuer à l’assouplissement du matériau,
tandis que le chaud et le sec causent un resserrement des fibres.
Ceci est tout à fait normal.
4. Pour prolonger sa performance, il est conseillé de traiter la toile externe
avec un imperméabilisant conçu spécialement pour les matériaux
respirants. La fréquence de cette opération dépend de la fréquence
d’utilisation de votre Evo XS. L’humidité devrait former des
gouttelettes plutôt que de pénétrer la toile.
L’entretien de ma
Evo XS
Le rangement de ma Evo XS?
Il est nécessaire de s’assurer que
votre Evo XS est sèche avant de
la ranger. Si vous n’avez pas eu
l’occasion de la sécher à la fin de
votre session, il est conseillé de le
faire en rentrant chez soi.
Que faire si je tors un piquet ?
Pas de problème! Vous pouvez le
rétablir en le tordant dans le sens
opposé par-dessus le genou. Pour
ceci, il n’est pas nécessaire de le
retirer de la tente. Rappelez-vous
de procéder doucement mais
sûrement !
NE PAS utiliser d’étau.
EVO XS
9
Page 6
F
Instructions pour le montage
F
EVO XS
EVO XS

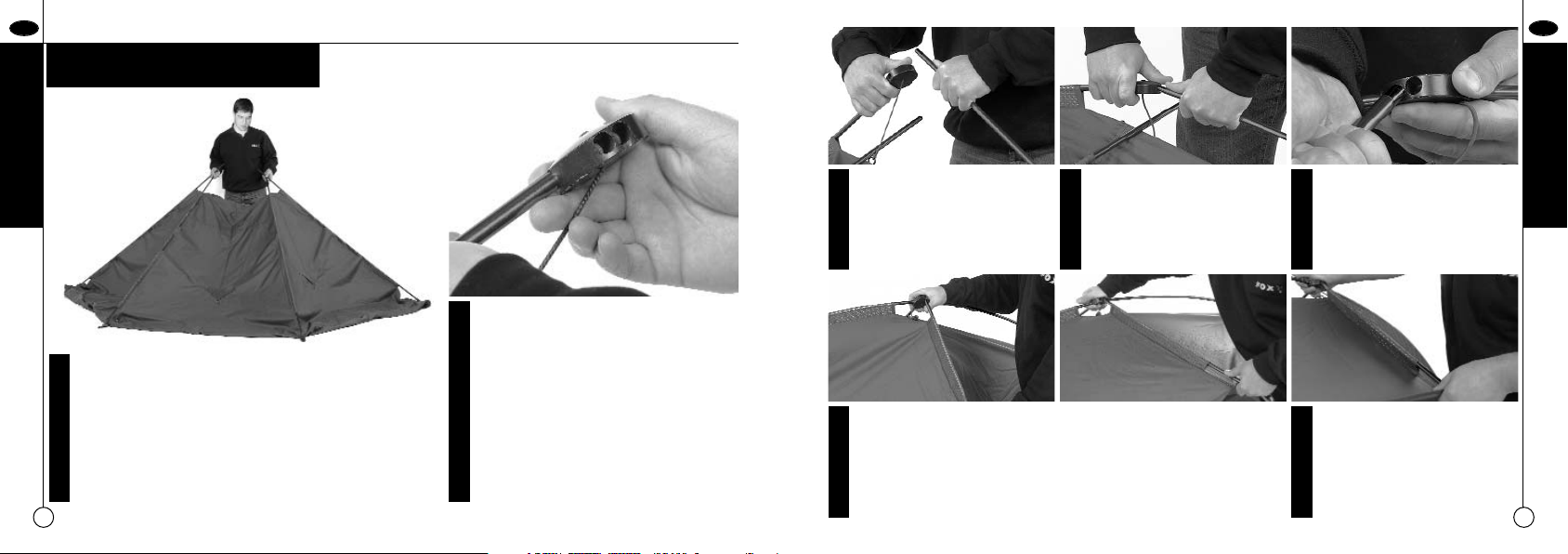

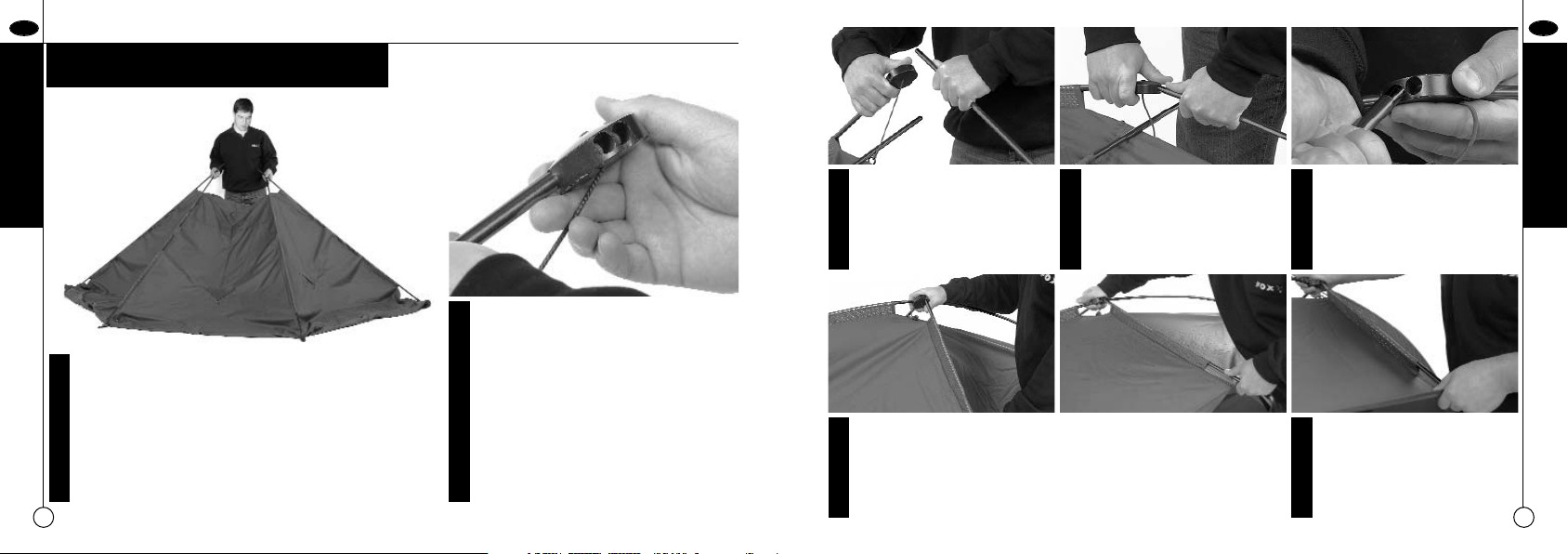

Etendez l’Evo en éventail en tenant les extrémités des
1.
arceaux en aluminium, comme indiqué.
10
Les cônes solides doivent être fixés à
2.
l’extrémité de chacun des piquets
latéraux, avec les douilles faisant face à
l’avant de l’Evo. Le schéma montre le
cône installé sur le piquet de gauche,
avec les douilles dans la bonne position.
Insérez le piquet court du
3.
milieu dans la douille opposée
au piquet latéral.
Tendez l’Evo et connectez
4.
l’autre extrémité du piquet du
milieu dans la douille
opposée.
Tenez-vous face à l’Evo et prenez l’un des piquets avants (courts).
6.
En appuyant sur le cône, insérez le piquet dans la douille dotée
d’une encoche. La meilleure méthode de faire ceci est d’appuyer
sur le cône d’une main et d’insérer le piquet de l’autre.
Insérez les deux piquets
5.
arrières dans les douilles
comme indiqué.
Répétez l’opération avec
7.
l’autre piquet avant.
11
Page 7
F
EVO XS
8.
10.
Le montage de
9.
l’Evo est terminé,
vous pouvez
maintenant
arrimer les deux
points à l’arrière.
La particularité

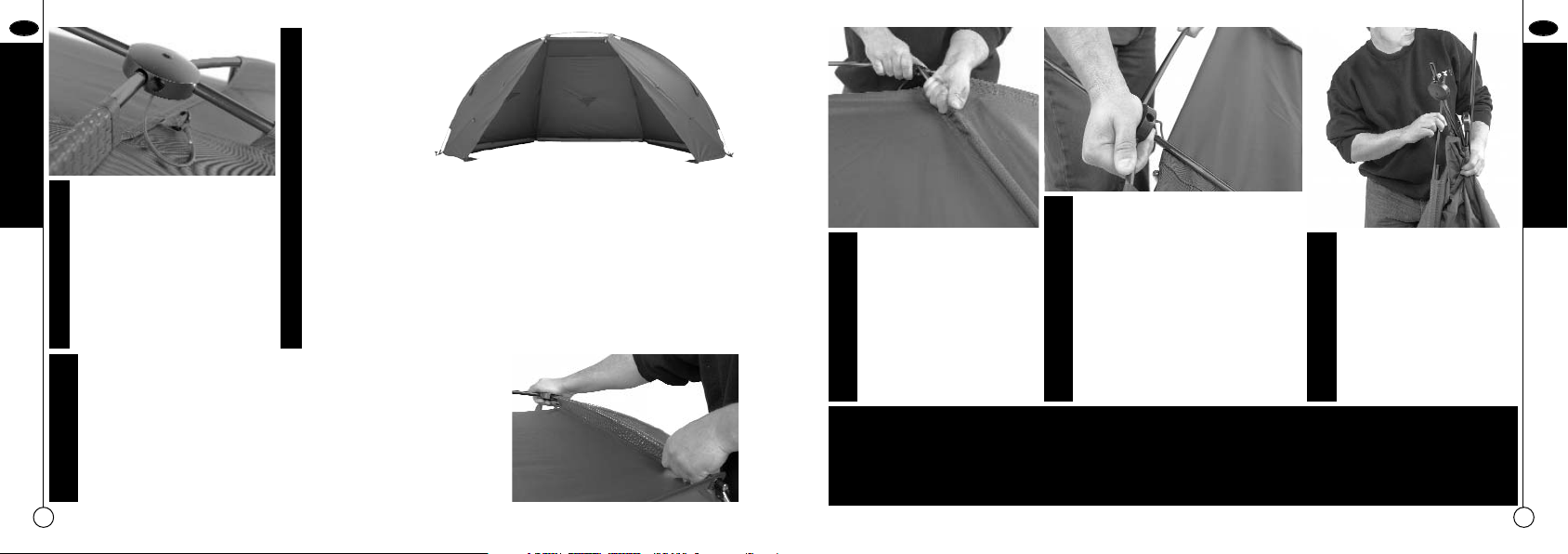

La douille restante est
destinée à l’installation d’une
bâche d’hiver Skin, vendues
séparément. Cette image
montre la douille droite vu de
l’avant de l’Evo.
unique de l’Evo est que sa hauteur et sa largeur peuvent être
réglées selon les besoins du pêcheur. Pour altérer la taille et la
forme, il suffit d’écarter les deux piquets latéraux pour réduire la
hauteur et agrandir l’espace intérieur par mauvais temps. Pour les
berges étroites, l’on peut rapprocher les deux piquets de manière à
accroître la hauteur de l’abri et occuper moins d’espace.
Pour démonter l’ Evo, décrochez les élastiques de tension (s’ils
ont servi) et retirez toutes les sardines. En vous tenant devant
l’Evo, posez une main sur le cône et exercez une pression légère
vers le bas en l’inclinant vers vous. Soulevez simultanément le
piquet du milieu et faites le glisser hors de la douille. Répétez
avec l’autre piquet avant.
Retirez le piquet du milieu. Pour
12.
ce faire, exercez une légère
Démontez les piquets
11.
arrière.
pression vers le bas sur le cône et
le piquet du milieu pour réduire la
pression. Le piquet se déconnecte
ensuite facilement des deux
Rassemblez tous les
13.
piquets et roulez la toile de
l’Evo. Rangez le tout dans
la housse fournie.
cônes. Rangez-le dans l’une des
poches en mailles filet.
N.B.: Comme tous les matériaux, la toile extérieure de la tente Evo XS peut être susceptible au temps chaud ou
pluvieux. Elle peut s’étirer par temps humide ou se resserrer par temps chaud. Pour plus de flexibilité, vous
remarquerez qu’il y a une boucle élastique au dessus de chaque pied. Celles-ci permettent de tendre la toile en les
passant sur les crochets des pivots.
F
EVO XS
12
13
Page 8
NL
NL
Over uw
EVO XS
Gefeliciteerd met de aanschaf van
de Fox Evo XS gemaakt van de
hoogste kwaliteit 400D volledig
ademend nylon met een
hydrostatische druk van 5000mm.
Op een normale manier gebruikt en
onderhouden zal deze seizoen na
seizoen een comfortabel verblijf aan
de waterkant garanderen.
Zie de folder voor meer informatie
over de Evo XS.
14
Evo XS Materiaal
1. Net als met de meeste ademende materialen zorgt het doek van de
Evo XS voor een sterke reductie van de condensvorming. Geen enkele
ademend materiaal is echter in staat condensatie tot nul te reduceren.
2. Alle ademende materialen worden beinvloed door temperatuur.
Voorbeelden hiervan zijn de luchttemperatuur en de hoeveelheid vocht in
de lucht. Hoe vochtiger de lucht des te groter de condensatie. In koude,
vochtige en natte omstandigheden zal de Evo XS Skin de condensatie
signifikant terugdringen. In extreme situatie kan condensatie verder
worden verminderd door de binnenkant te verwarmen.
3. Onder koude en natte omstandigheden rek het doek op, terwijl met warm
en droog weer het materiaal krimpt. Dit is normaal. Net als ander
materiaal wordt het doek van de Evo XS beïnvloed door het weer. Onder
natte omstandigheden wordt het doek wat slapper terwijl met droog en
heet weer de stof krimpt. Met behulp van de elastieken kan dit worden
gecompenseerd.
4. Om de werking van het materiaal ook op langere termijn te garanderen,
adviseren we om het doek na verloop van tijd te behandelen met een
speciaal voor ademend doek materiaal. Wanneer dit dient te gebeuren
hangt af van het gebruik. In de regel is dit pas nodig wanneer het water
niet meer van het doek afrolt maar wordt opgenomen.
Onderhoud van
mijn Evo XS
Hoe berg ik mijn Evo XS op?
De Evo XS moet altijd droog
worden opgeborgen. Wanneer dit
aan het eind van een sessie niet
mogelijk is dient de tent bij
thuiskomst goed te worden
gedroogd.
Wat te doen als er een stok
verbogen is?
Niets aan de hand! Dit is
eenvoudig te herstellen door de
stok over uw knie voorzichtig
terug te buigen. Het is niet eens
nodig de balein uit de tent te
verwijderen, en het belangrijkste
is het woord voorzichtig!
Gebruik in ieder geval nooit een
bankschroef!
EVO XS
15
Page 9
NL
Montage Instructies
NL
EVO XS
EVO XS
Vouw de Evo uit elkaar terwijl u de uiteinden van de
1.
aluminium stokken vasthoudt.
16
De massieve knoppen moeten in de
2.
bovenzijde van de stokken aan de zijkant
worden bevestigd. Iedere stok dient zo
te worden bevestigd dat de uitsparingen
in de knoppen naar de voorzijde van de
Evo wijzen. Op het plaatje is de
uitstulping te zien die is bevestigd aan
de linker stok met de uitsparingen in de
juiste richting.
Plaats de korte centrale stok
3.
in de uitsparing van het blok
tegenover het punt waar de
zijstok is bevestigd.
Pak vanaf de voorzijde van de Evo XS een van de korte stokken
6.
Breng de Evo XS op spanning
4.
en plaats het andere uiteinde
van de centrale stok in de
andere uitsparing.
beet, duw de knop langzaam naar beneden en steek de stok in de
holte met afgevlakte kant. Duw de knop hiervoor zachtjes naar
beneden terwijl u met de andere hand de stok optilt en in de holte
plaatst.
Monteer de twee achterste
5.
steunen zoals afgebeeld in de
uitsparingen van de knoppen.
Doe hetzelfde met de andere
7.
stok aan de voorzijde.
17
Page 10
NL
EVO XS
8.
10.
18
De Evo XS staat
9.
nu overeind, zet
de achterzijde
vast met behulp
van twee haringen. Uniek aan de
Evo XS is dat
De resterende uitsparing is
bedoeld voor het monteren
van een Skin die beide los
verkrijgbaar zijn. Op het plaatje
is de rechter knop van de Evo
deze op verschillende breedtes en hoogtes kan worden ingesteld.
Om de vorm te veranderen, duw de buitenste stokken simpelweg
naar buiten om meer beschutting te bieden bij slecht weer. Duw ze
naar binnen om de hoogte binnenin te vergroten en om hem in
smalle stekken te kunnen plaatsen.
XS afgebeeld.
Om de Evo XS op te ruimen, haal de elastieken los indien deze
zijn gebruikt en verwijder de haringen uit de grond. Plaats vanaf
de voorzijde van de Evo XS één hand bovenop een van de
knoppen en duw voorzichtig naar beneden zodat deze naar u toe
kantelt. Duw de voorste stok tegelijkertijd lichtjes naar boven en
schuif deze uit de tent. Herhaal de handeling voor de andere stok.
Verwijder de korte centrale stok.
12.
Dit kan worden gedaan door de
centrale stok en knop lichtjes naar
Haal de achterste stokken
11.
los.
beneden te duwen en zo de
spanning te verminderen. Als de
centrale stok zijn rechte stand
weer heeft aangenomen zal deze
Vouw alle stokken bij
13.
elkaar, rol de Evo XS op en
berg alles op in de
meegeleverde opberghoes.
los komen van de twee
uitstulpingen. Bewaar de stok in
één van de hoezen aan de
voorkant van de Evo XS.
LET OP: net als ander materiaal wordt het doek van de Evo XS beïnvloed door het weer. Onder natte omstandigheden
wordt het doek wat slapper terwijl met droog en heet weer de stof krimpt. Met behulp van de elastieken kan dit worden
gecompenseerd. TIP: wanneer het hard waait wordt het aanbevolen tijdens het opzetten een punt van de Evo XS met
een haring vast te zetten, zodanig dat de dichte achterkant naar de wind wijst. Hierdoor kan de tent eenvoudiger
worden opgezet
NL
EVO XS
19
Page 11
D
D
Über Ihr
EVO XS
Wir beglückwünschen Sie zum Kauf
des Fox Evo XS. Das Produkt wird
aus voll atmungsfähigem 400D
Nylon hergestellt, das mit einer
5000mm Wassersäule
hydrostatisch belastbar ist. Wenn
Sie mit dem Produkt sachgerecht
umgehen und es richtig pflegen,
werden Sie viele Jahre Freude daran
haben. Dieses Blatt enthält einige
wichtige Informationen über Ihr
Evo XS.
20
Evo XS Material
1. Wie es bei den meisten atmungsfähigen Materialien der Fall ist, reduziert das
Material, das für den Evo XS verwendet wurde, die Kondensation drastisch. Kein
atmungsfähiges Gewebe wird sie aber völlig beseitigen.
2. Alle atmungsfähigen Materialien werden durch die Temperatur beeinflusst. Je höher
die Luftfeuchtigkeit oder je niedriger die Temperatur, desto gravierender ist die
Kondensation und umso schwieriger wird das Material damit fertig. Deshalb kann
ein zusätzliches Evo XS Skin eine potentielle Kondensation bei kaltem, feuchtem
oder sehr nassem Wetter erheblich reduzieren. Es lohnt sich, darauf hinzuweisen,
dass Sie bei extremer Kondensation die Innenseite trocknen können, indem Sie die
Feuchtigkeit durch Anwärmen der Innenseite durch das Gewebe drücken.
3. Bei Kälte und Feuchtigkeit wird das Material schlaff, bei Hitze und Trockenheit
hingegen zieht es sich zusammen. Das ist normal. Wie alle Materialien ist das
Evo XS gegenüber Hitze oder Nässe empfindlich. Dies kann dazu führen, dass das
Material bei Nässe schlaff wird oder sich bei warmem Wetter zusammenzieht. Sie
werden feststellen, dass sich zugunsten einer höheren Flexibilität über jedem Fuss
eine Gummischlaufe an dem Gewebe befindet. Diese können über die Pratzen an
jedem Stift gehakt werden. Damit wird gegebenenfalls eine Schlaffheit ausgeglichen.
4. Um die Funktion zu erhalten, empfehlen wir, das Material mit einem guten
Imprägniermittel zu behandeln, das sich speziell für atmungsfähige Materialien
eignet. Wann dies erforderlich ist, richtet sich danach, wie häufig Sie Ihr Evo XS
verwenden. Als Faustregel gilt, dass das Wasser als Tropfen ablaufen und nicht
vom Material aufgesaugt werden soll.
Pflege meines
Evo XS
Wie bewahre ich mein Evo XS auf?
Achten Sie darauf, dass Ihr Evo XS
vollständig trocken ist, bevor Sie es
wegpacken. Wenn dies bei Ende der
Session nicht möglich war, sollten Sie
es zuhause gründlich trocknen lassen.
Was ist, wenn ich eine Stange
irrtümlicherweise biege?
Kein Problem! Sie können die Biegung
beseitigen, indem Sie die Stange über
Ihrem Knie in die andere Richtung
biegen. Dabei müssen Sie die Rippe
nicht aus der Abdeckung heraus
nehmen. Gehen Sie dabei geduldig
und umsichtig vor.
Verwenden Sie UNTER KEINEN
UMSTÄNDEN ein Werkzeug..
EVO XS
21
Page 12
D
Aufbau Anleitung
D
EVO XS
EVO XS
Halten Sie die Spitzen der Aluminium-Stangen und legen das
1.
Evo XS, wie abgebildet, auseinander.
22
Die massiven Verbindungselemente werden
2.
auf die Spitzen der Seitenstangen gesteckt.
Jede Stange sollte so gesteckt sein, dass die
beiden Stecköffnungen der
Verbindungselemente auf die Vorderseite des
Evo XS zeigen. Das Bild zeigt das
Verbindungselement auf der linken Stange mit
den Stecköffnungen in die richtige Richtung
zeigend.
Nehmen Sie die kurze Mittelstange
3.
und stecken diese in die
Stecköffnung am Block gegenüber
der Stecköffnung für die
Seitenstange.
Stellen Sie sich vor das Evo XS, nehmen Sie eine der kurzen vorderen
6.
Stangen und stecken Sie die Stange in die Stecköffnung mit der
Schnittdarstellung, indem sie auf das Verbindungselement Druck ausüben.
Dies tun sie am besten mit einem leichten Druck nach unten auf das
Verbindungselement, während Sie die Stange mit der anderen Hand
anheben und einstecken.
Spannen Sie das Evo XS und
4.
stecken die Mittelstange in das
andere Verbindungselement.
Stecken Sie die beiden
5.
hinteren Stangen, wie
abgebildet, in die Stecköffnungen
des Verbindungselements.
Wiederholen Sie den Vorgang für
7.
die andere vordere Stange.
23
Page 13
D
EVO XS
8.
10.
Das Evo XS ist jetzt
9.
vollständig
aufgebaut - stecken
Sie die beiden
hinteren
Häringsösen mit
Häringen fest. Eine
Besonderheit des
Die verbleibende Stecköffnung
findet Verwendung für die
Befestigung einer Skin oder eines
Wrap, die jeweils separat
erworben werden können. Das
Bild zeigt das rechte
Verbindungselement von der
Vorderseite des Evo XS.
Um das Evo XS abzubauen, haken Sie die Spannbänder aus, falls sie
verwendet wurden, und entfernen alle Häringe. Stellen Sie sich vor das
Evo XS und legen eine Hand oben auf das Verbindungselement. Üben Sie
einen leichten Druck nach unten aus und neigen das Verbindungselement
in Ihre Richtung. Heben Sie gleichzeitig die vordere Stange etwas hoch
und ziehen sie raus. Wiederholen Sie diesen Vorgang mit der anderen
Stange auf der Vorderseite.
Evo XS ist, dass es in verschiedenen Höhen und Breiten aufgebaut werden
kann. Um die Form zu verändern, bewegen Sie die beiden Seitenstangen
nach außen. Das Evo XS wird niedriger und bietet mehr Schutz bei
schlechtem Wetter. Oder bewegen Sie sie nach innen, damit das Zelt an
beengten Angelplätzen höher und schmaler wird.
Entfernen sie die kurze Mittelstange.
12.
Dies tun Sie am besten, indem Sie
Entfernen sie die hinteren
11.
Stangen.
BEACHTEN SIE: Wie alle Materialien ist das Evo XS gegenüber Hitze oder Nässe empfindlich. Dies kann dazu führen,
dass das Material bei Nässe schlaff wird oder sich bei warmem Wetter zusammenzieht. Sie werden feststellen, dass
sich zugunsten einer höheren Flexibilität über jedem Fuss eine Gummischlaufe an dem Gewebe befindet. Diese können
über die Pratzen an jedem Stift gehakt werden. Damit wird gegebenenfalls eine Schlaffheit ausgeglichen.
einen leichten Druck auf
Verbindungselement und Mittelstange
ausüben, um die Spannung zu
verringern. Wenn sich die Mittelstange
gerade richtet, wird sie einfach aus
den beiden Verbindungselementen
herausgezogen. Bewahren Sie die
Stange in einer der vorderen Röhren
auf.
Sammeln Sie alle Stangen
13.
zusammen. Rollen Sie das
Evo XS auf und verwahren es
in der mitgelieferten Hülle.
D
EVO XS
24
25
Page 14
I
I
Riguardo al vostro
EVO XS
Congratulazioni per l'acquisto di un
Fox Evo XS fabbricato con nylon
della miglior qualità da 400D,
completamente traspirante, con
5000mm di colonna idrostatica.
Trattato e mantenuto correttamente,
continuerà a fornirvi le sue grandi
capacità, stagione dopo stagione.
Questo libretto illustra alcune delle
cose che dovete conoscere
relativamente al vostro Evo XS.
26
Evo XS Materiale
1. Come molti dei materiali traspiranti, il tessuto utilizzato nel modello Evo XS ridurrà
fortemente la condensa, in ogni caso nessun tipo di tessuto è in grado di eliminarla
completamente.
2. Tutti i materiali traspiranti sono soggetti agli effetti della temperatura. Per esempio, più
elevato è il tasso di umidità dell'aria o più bassa è la temperatura, tanto peggiore sarà il
livello di condensa e tanto più difficile sarà per il materiale non risentirne. Quindi in
condizioni climatiche di freddo, umidità o pioggia, l'aggiunta del Evo XS Skin ridurrà
sensibilmente ogni potenziale pericolo di condensa. È importante notare che, in casi
estremi di condensa, potrete asciugare la parte interna del vostro riparo scaldandola con
una fonte di calore.
3. Condizioni di freddo umido causeranno l'allentamento del materiale, mentre un clima caldo
e asciutto al contrario determinerà un restringimento dello stesso. Come tutti i materiali, la
copertura del Evo XS può essere soggetta agli effetti di clima caldo o umido. Questo può
causare un allentamento del materiale in caso di umidità o un restringimento in caso di
caldo secco. Per consentirvi di avere flessibilità addizionale, vedrete che sopra ad ogni
piede c'è un anello elastico agganciato alla copertura. Questi possono essere agganciati in
ogni perno stampato per garantire una tensione migliore della copertura.
4. Per mantenere inalterate le prestazioni nel tempo, noi raccomandiamo che la copertura sia
trattata con un agente impermeabilizzante di buona qualità, sviluppato per essere
compatibile con materiali traspiranti. La frequenza con la quale ripetere il trattamento
dipende fondamentalmente dall'utilizzo che viene fatto del vostro Evo XS. Come regola
generale, una copertura in buono stato deve consentire all'acqua di formare delle “perline”
che scivolano verso il basso, senza penetrare nel materiale.
Manutenzione
del mio Evo XS
Come devo conservare il mio Evo
XS?
Dovete accertarvi che il Evo XS sia
ben asciutto prima di riporlo dopo
l'uso. Se ciò non è fattibile appena
terminata la sessione, dovrete
assicurarvi che l'operazione venga
eseguita una volta arrivati a casa.
Cosa succede se piego un palo ?
Nessun problema ! Potete rimuoverlo
piegandolo con delicatezza contro un
vostro ginocchio nelle direzione
opposta. Per fare questo, non è
indispensabile rimuove la stecca dalla
copertura e ricordate, la chiave per
un buon risultato è la delicatezza.In
NESSUNA circostanza avvaletevi
dell'aiuto di un assistente.
EVO XS
27
Page 15
I
Istruzioni di Montaggio
I
EVO XS
EVO XS
Tenendo le estremità dei pali di alluminio, aprire l' Evo XS
1.
come mostrato.
28
Tutti le estremità dei pali laterali devono
2.
essere congiunte alle basi superiori.
Ogni palo dovrebbe essere montato in
modo che la base abbia le due cavità
presenti rivolte verso la parte frontale
dell'EVO. La figura mostra la base
agganciata al palo di sinistra con le
cavità rivolte nella posizione corretta.
Prendendo il palo corto
3.
centrale, posizionarlo nella
cavità del blocco opposto,
Mettere in tensione l'Evo XS e
4.
congiungere il palo centrale
nell'altra base.
dove il palo laterale è
congiunto.
Stando di fronte all'Evo XS, tenere stretto uno dei pali corti frontali
6.
e facendo pressione all'indietro sulla base, inserire il palo nella
cavità. Questa operazione si ottiene al meglio effettuando una
leggera pressione della base verso il basso, mentre si solleva e si
infila il palo con l'altra mano.
Inserire i due pali posteriori
5.
nelle cavità della base come
illustrato.
Ripetere il processo con l'altro
7.
palo frontale.
29
Page 16
I
EVO XS
La cavità rimanente serve per
8.
congiungere un Skin,
acquistabili separatamente.
L'immagine mostra la parte
destra della base dalla parte
frontale dell'EVO XS.
Per smontare l'Evo XS, sganciare gli elastici (se installati) e
10.
rimuovere tutti i picchetti. Stando di fronte all'Evo XS, piazzare una
mano sulla parte superiore della base e gentilmente spingere
verso il basso, piegando la base verso di voi. Al tempo stesso,
sollevare il palo frontale verso l'alto e farlo scivolare fuori.
Ripetere l'operazione per l'altro palo frontale.
L'Evo XS è
9.
adesso
completamente
eretto picchettare i due
punti di
ancoraggio
posteriori. Una caratteristica unica dell'Evo XS è che può essere
montato con larghezze e altezze variabili. Per modificare le
dimensioni e la forma, è sufficiente spostare i due pali laterali
verso l'esterno per abbassare l'altezza e aumentare la copertura in
caso di maltempo, oppure spostarli verso l'interno per aumentare
l'altezza e rendere più stretto lo shelter.
Rimuovere il palo centrale corto.
12.
Questo dovrebbe essere fatto
Staccare i pali posteriori.
11.
effettuando una leggera pressione
verso il basso sulla base e sul
palo centrale per diminuire
tensione. Non appena il palo
centrale si sarà raddrizzato, sarà
Raccogliere tutti i pali
13.
assieme e avvolgere l'EVO
XS, quindi riporre il tutto
nella borsa di trasporto
fornita.
facile sganciarlo dalle due basi.
Riporre il palo all'interno di uno
dei tunnel frontali in rete.
NOTA: Come tutti i materiali, la copertura del Evo XS può essere soggetta agli effetti di clima caldo o umido. Questo
può causare un allentamento del materiale in caso di umidità o un restringimento in caso di caldo secco. Per consen-
tirvi di avere flessibilità addizionale, vedrete che sopra ad ogni piede c'è un anello elastico agganciato alla copertura.
Questi possono essere agganciati in ogni perno stampato per garantire una tensione migliore della copertura.
I
EVO XS
30
31
Page 17
Fox International Ltd.
Fowler Road, Hainault Industrial Estate, Hainault, Essex, 1G6 3UT
www.foxint.com
Fox International reserve the right to modify or alter specifications in any respect without prior notice.
Technical data and specification correct at time of going to press.
All weights and dimensions are approximate.
E.& O.E ©Copyright reserved.
United Kingdom Trade Mark 1,564,221
European (GB,BE,FR,DE,IT,NL) Patent 0,684,355 U.S.A. Patent 5,666,986
ISSUE: DC/05/02
Fox International Group Ltd.
Fowler Road, Hainault Industrial Estate,
Hainault, Essex, 1G6 3UT
www.foxint.com
Fox International reserve the right to modify or alter specifications
in any respect without prior notice.
Technical data and specification correct at time of going to press.
All weights and dimensions are approximate.
E.& O.E ©Copyright reserved.
United Kingdom Trade Mark 1,564,221
Teflon® is a registered trademark of DuPont used under license.
ISSUE: 2007/4
CUM081
Loading...
