Fox Continental X User Manual

Continental X

The

GB

About your

Continental X

Congratulations on purchasing the Fox
Continental X manufactured from the
highest quality 420D/6oz Nylon with a
5000mm Hydrostatic Head.

Continental X Material

1 All fabrics are affected by temperature. For example, the amount

of moisture in the air or the colder the temperature, the worse the
condensation will become and the harder it will be for the material
to deal with it.

2 Cold damp conditions will cause the material to go slack, whilst

hot/dry temperatures will cause the material to tighten.

This is normal.

Maintenance of
my Continental X

How do I store my
Continental X?

You should ensure the
Continental X is dry before
being stored away. If this was
not possible at the end of your
session, you should allow it to
dry out thoroughly when you
get home.

GB

The Continental X has a twin skin
construction that helps to reduce
condensation, treated properly and
maintained correctly, it will provide you
with outstanding performance season after
season. This leaflet details some of the things you

CONTINENTAL X

should know about the Continental X.

3 To maintain its performance, we recommend that the cover is

treated with a reputable re-proofing agent specifically designed to
be compatible with PU coated nylons. When it needs doing is
really a matter of how often you use your Continental X. As a rule
of thumb, any water should ‘bead up’ and run off rather than
soaking into the material.

PVC Groundsheet

To compliment the Continental,
a heavy duty PVC groundsheet
is available, supplied in a PU
sleeve for protection and
storage.

CONTINENTAL X

GB

Assembly

Unfold all poles and join
together, lay out dome flat
on ground as shown, push
poles A (two longest-coded
blue) through flaps from cor­ner to corner. Then push
pole B (coded green)
through front flaps followed
by pole C (coded red)
through rear flaps (fig.1) and
pole D (coded yellow)
through front porch flap.

CONTINENTAL X

Instructions

POLE A (Blue)
POLE A (Blue)

POLE B (Green)

POLE C (Red)

POLE D (Yellow)

POLE E

Fig.1

POLE C

POLE B

POLE A

POLE A

2

3

4

1

POLE D

POLE A

Fit pole ends over metal pins to
front position 1 (fig.2), lift and bend
poles, fit pole ends over metal pins
to rear position 2 (fig.3). Bend
poles B & C and connect to posi­tion 3/4, followed by pole D which
connects to position 1 using the
second metal pin. Insert pole E
porch spreader pole through flap
and insert into eyelets. Knot
material ties over poles as (fig. 4).

2

3

POLE C

4

POLE B

1

POLE A

Fig.3Fig.2 Fig.4

Lay the inner tent out inside
the outer skin with the porch
ground sheet to the front. The
inner tent for the first time of
using will need to be clipped
in using the adjustable clips
at the base and the elasticat­ed toggles on the sides. To
hang the inner tent to the

Fig.5

outer see (fig. 5).Once this is
completed the inner tent
stays connected to the outer
to aid the quick erection of
your dome when next used.

GB

CONTINENTAL X

GB

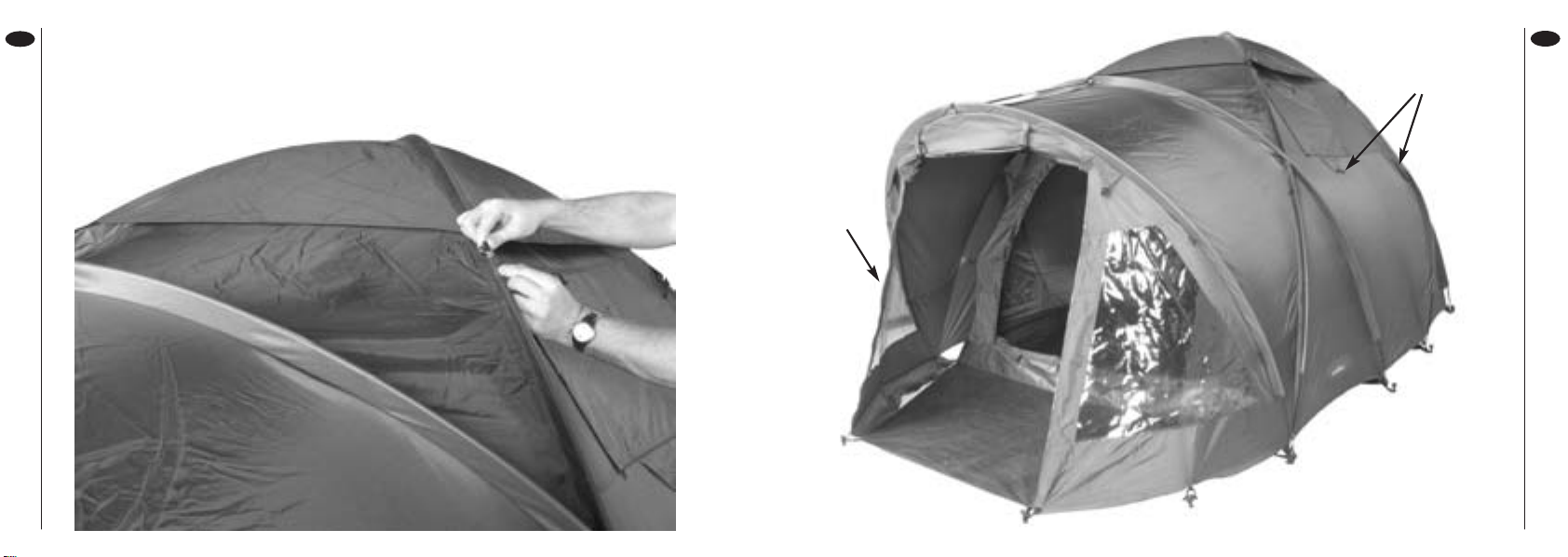

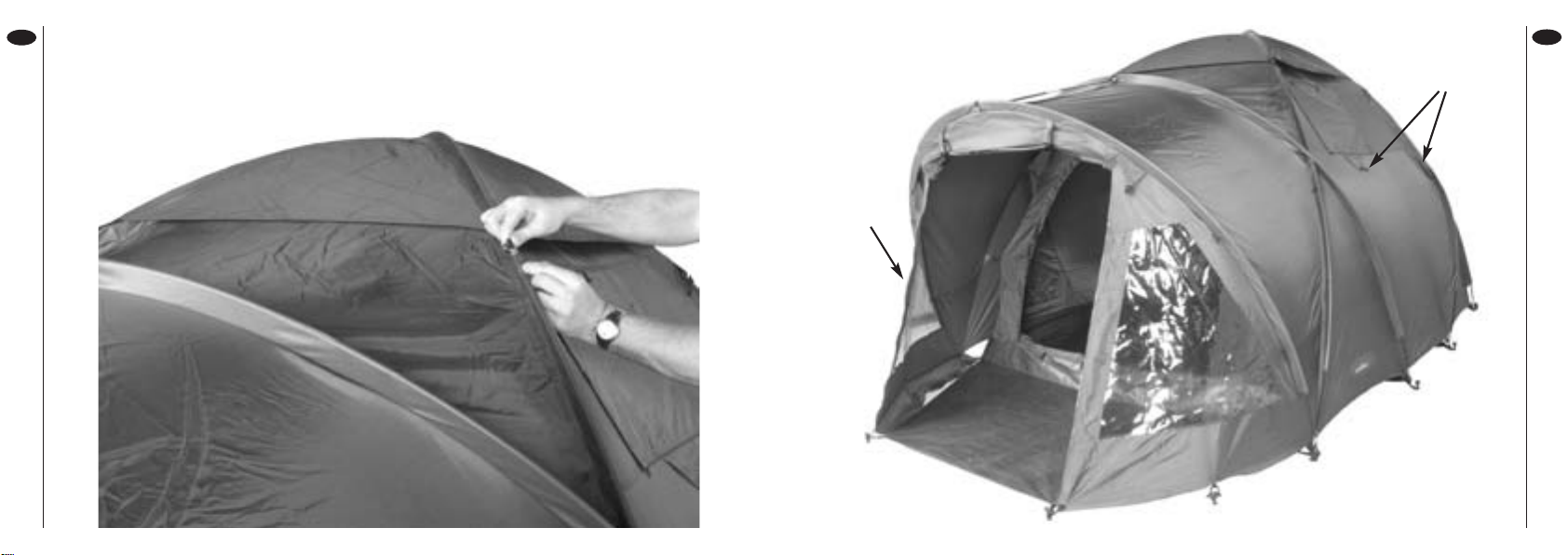

Fit top canopy cover over dome and secure by attaching the elastics to the hooks provided (Fox
logo should be facing the front). (fig.6) shows pegging points and guy rope points peg out the
front and rear points first as indicated positions 1 & 2 then peg out intermediate points position 3
finally adjust porch to suit and peg out as position 4.

Fig.6

Position 1

4

GB

Guy Rope

Points

2

3

CONTINENTAL X

3

1

CONTINENTAL X

4

F

Votre

Continental X

Félicitations d’avoir acheté la tente Continental
X de Fox, issue d’un matériau Nylon
420D/6oz de qualité supérieure
entièrement respirant et doté d’une tête
hydrostatique de 5000mm. La tente

Continental X Matériau respirant

1 Tous les matériaux respirants sont susceptibles au changement

de température. Par exemple, plus il fait froid ou humide plus il y a
de condensation, et donc plus il sera difficile pour le matériau de
la gérer.

2 Le froid et l’humidité peuvent contribuer à l’assouplissement du

matériau, tandis que le chaud et le sec causent un resserrement
des fibres. Ceci est tout à fait normal.

L’entretien de ma
Continental X

Le rangement de ma
Continental X?

Il est nécessaire de s’assurer
que votre Continental X est
sèche avant de la ranger. Si
vous n’avez pas eu l’occasion
de la sécher à la fin de votre
session, il est conseillé de le
faire en rentrant chez soi.

F

dôme Continental X possède un
double toit qui permet de réduire la
condensation. Traitée et entretenue
correctement, elle fera preuve d’une
performance incomparable saison après saison.
Ce livret couvre tout ce que vous devez savoir à

CONTINENTAL X

propos de votre Continental X.

3 Pour prolonger sa performance, il est conseillé de traiter la toile

externe avec un imperméabilisant conçu spécialement pour les
matériaux respirants. La fréquence de cette opération dépend de
la fréquence d’utilisation de votre Continental X. L’humidité devrait
former des gouttelettes plutôt que de pénétrer la toile.

Tapis de sol en PVC

Pour compléter votre
Continental X, un tapis de sol
résistant est disponible
séparément. Le tapis de sol
est rangé dans une housse en
PU pour la protection et le
rangement.

CONTINENTAL X

F

Instructions

Dépliez tous les arceaux et
assemblez-les ensemble.
Etendez la toile sur le sol et
faites passer les arceaux A
(les plus longs – codés en
jaune) dans les espaces
prévus, croisés, de façon à
faire rejoindre les coins.
Insérez l’arceau B (codé en
vert) à l’avant puis l’arceau C
(codé en rouge) à l’arrière
(Fig.1). Passez ensuite
l’arceau D (codé en jaune)
dans le rabat du auvent.

CONTINENTAL X

pour le montage

POLE A (Bleu)
POLE A (Bleu)

POLE B (Vert)
POLE C (Rouge)
POLE D (Jaune)

POLE E

Fig.1

POLE C

POLE B

POLE A

POLE A

2

3

4

1

POLE D

POLE A

2

3

POLE C

4

POLE B

1

POLE A

Passez les extrémités des armatures par dessus les chevilles en métal à l’avant en position 1 (fig.2),
soulevez et courbez les arceaux, puis passez les extrémités des armatures par dessus les chevilles
en métal à l’arrière en position 2 (fig.3). Courbez les arceaux B & C et connectez-les en position 3/4,
puis l’arceau D qui se connecte en
position 1 à l’aide de la deuxième
cheville. Insérez l’arceau E dans le
rabat du auvent et dans les œillets.
Nouez les lacets situés sur le
dessus, à l’endroit où les arceaux
se croisent (fig. 4).

Fig.3Fig.2 Fig.4

Etendez la tente intérieure sous la tente
extérieure et placez le tapis de sol du
auvent à l’avant. Lors de la première utili­sation, la tente intérieure doit être fixée à
l’aide des clips ajustables à la base et des
barillets sur les flancs. Voir la fig.5 pour
suspendre la tente intérieure dans la toile
extérieure. Une fois cette opération ter­minée, les deux tentes restent connectées
pour faciliter un montage rapide du dôme

Fig.5

lors des prochaines utilisations.

F

CONTINENTAL X

F

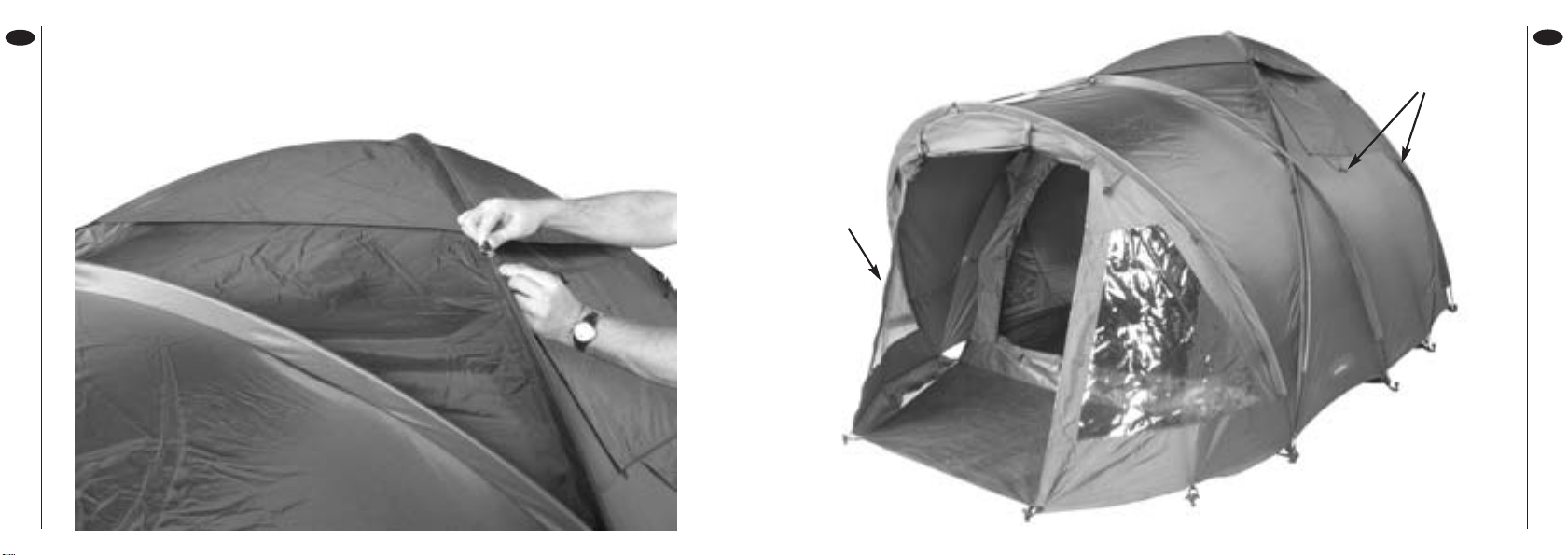

Installez le toit sur le dôme et fixez-le à l’aide des élastiques et des crochets (le logo Fox doit
faire face à l’avant). La (fig.6) montre les emplacements d’arrimage. Les cordelettes se tendent
à l’avant et à l’arrière dans les positions 1& 2, puis dans les points intermédiaires (position 3).
Pour terminer, ajustez le auvent comme désiré et arrimer en position 4.

Fig.6

Position 1

4

F

Guy Rope

Points

2

3

CONTINENTAL X

3

1

CONTINENTAL X

4

NL

Over uw

Continental X

Gefeliciteerd met de aanschaf van de Fox
Continental X gemaakt van de hoogste
kwaliteit 420D/6oz volledig ademend
nylon met een hydrostatische druk van
5000mm. De Continental X heeft een
dubbellaags constructie waardoor
condenstatie wordt verminderd. Op
een normale manier gebruikt en
onderhouden zal deze seizoen na
seizoen een comfortabel verblijf aan de
waterkant garanderen. Zie de folder voor meer

CONTINENTAL X

informatie over de Continental X.

Continental X Materiaal

1 Alle ademende materialen worden beinvloed door temperatuur.

Voorbeelden hiervan zijn de luchttemperatuur en de hoeveelheid
vocht in de lucht. Hoe vochtiger de lucht des te groter de
condensatie.

2 Onder koude en natte omstandigheden rek het doek op, terwijl

met warm en droog weer het materiaal krimpt.

Dit is normaal.

3 Om de werking van het materiaal ook op langere termijn te

garanderen, adviseren we om het doek na verloop van tijd te
behandelen met een speciaal voor ademend doek materiaal.
Wanneer dit dient te gebeuren hangt af van het gebruik. In de
regel is dit pas nodig wanneer het water niet meer van het doek
afrolt maar wordt opgenomen.

Onderhoud van
mijn Continental X

Hoe berg ik mijn
Continental X op?

De Continental X moet altijd
droog worden opgeborgen.
Wanneer dit aan het eind van
een sessie niet mogelijk is
dient de tent bij thuiskomst
goed te worden gedroogd.

PVC Grondzeil

Om uw Continental X compleet
te maken is er een zwaar PVC
grondzeil verkrijgbaar. Wordt in
een beschermende PU tas
geleverd.

NL

CONTINENTAL X

NL

Montage

Leg de tentstokken neer en
steek ze in elkaar. Leg de
tent op de grond zoals afge­beeld. Voer de stokken A
(de twee langste, code
blauw) via de uitsparingen
door van hoek naar hoek.
Steek vervolgens stok B
(code groen) door de
uitsparing aan de voorzijde.
Daarna stok C (code rood)
door de uitsparing aan de
achterzijde (fig. 1). Als laat­ste dient stok D (code geel)
door de luifel te worden
aangebracht.

CONTINENTAL X

instructies

POLE A (Blue)
POLE A (Blue)

POLE B (Green)

POLE C (Red)

POLE D (Yellow)

POLE E

Fig.1

POLE C

POLE B

POLE A

POLE A

2

3

4

1

POLE D

POLE A

2

3

POLE C

4

POLE B

1

POLE A

Bevestig het uiteinde van de
tentstokken over de metalen pinnen
aan de voorkant (fig. 2) til ze op en buig
de tentstokken. Bevestig vervolgens de
andere uiteinden over de pinnen aan
de achterzijde (fig. 3). Buig stokken B
en C en verbindt ze in een 3/4 positie,
gevolgd door stok D die in positie 1
dient te worden vastgezet met behulp
van de tweede metalen pin. Breng stok
E door de luifelspreider aan en zet hem
vast via de ogen. Zet de baleinen vast
met het daarvoor bestemde lint (fig. 4).

Fig.3Fig.2 Fig.4

Leg de binnentent uit onder de
buitentent met het grondzeildeel
van de luifel aan de voorzijde.
Wanneer de binnentent voor de
eerste keer wordt gebruikt dient
deze te worden vastgezet met de
verstelbare clips aan de
onderkant en de elastieken aan
de zijkant. Voor het bevestigen

Fig.5

van de binnentent zie fig. 5.
Wanneer dit is gebeurd hoeft de
binnentent niet meer te worden
losgekoppeld. Hiermee wordt de
opzettijd aanzienlijk verkort.

NL

CONTINENTAL X

NL

Bevestig het topdoek via de elastieken (het Fox logo dient zich aan de voorkant te bevinden) Fig.
6 toont de bevestigingspunten voor de haringen en scheerlijnen aan de voor- en achterkant in
positie 1 en 2 zien. Vervolgens de tussenliggende bevestigingspunten in positie 3 en tenslotte de
luifel in positie 4.

Fig.6

Position 1

4

NL

Guy Rope

Points

2

3

CONTINENTAL X

3

1

CONTINENTAL X

4

D

Über Ihr

Continental X

Wir beglückwünschen Sie zum Kauf des Fox
Continental X. Das Produkt wird aus voll
atmungsfähigem 420D/6oz Nylon
hergestellt, das mit einer 5000mm
Wassersäule hydrostatisch belastbar
ist. Der Continental X hat eine
Doppelwandkonstruktion, die hilft, die
Kondensation zu reduzieren. Wenn
Sie mit dem Produkt sachgerecht
umgehen und es richtig pflegen, werden Sie
viele Jahre Freude daran haben.
Dieses Blatt enthält einige wichtige Informationen über
Ihr Continental X.

CONTINENTAL X

Continental X Material

1 Alle atmungsfähigen Materialien werden durch die Temperatur

beeinflusst. Je höher die Luftfeuchtigkeit oder je niedriger die
Temperatur, desto gravierender ist die Kondensation und umso
schwieriger wird das Material damit fertig.

2 Bei Kälte und Feuchtigkeit wird das Material schlaff, bei Hitze und

Trockenheit hingegen zieht es sich zusammen.

Das ist normal.

3 Um die Funktion zu erhalten, empfehlen wir, das Material mit

einem guten Imprägniermittel zu behandeln, das sich speziell für
atmungsfähige Materialien eignet. Wann dies erforderlich ist,
richtet sich danach, wie häufig Sie Ihr Continental X verwenden.
Als Faustregel gilt, dass das Wasser als Tropfen ablaufen und
nicht vom Material aufgesaugt werden soll.

Pflege meines
Continental X

Wie bewahre ich mein
Continental X auf?

Achten Sie darauf, dass Ihr
Continental X vollständig trocken
ist, bevor Sie es wegpacken. Wenn
dies bei Ende der Session nicht
möglich war, sollten Sie es zuhause
gründlich trocknen lassen.

PVC Bodenplane

Zur Ergänzung Ihres
Continental X ist eine
strapazierfähige PVC­Bodenplane lieferbar. Sie ist mit
Schnallen ausgestattet, Die
PLane wird in einer PU­Schutzhülle geliefert.

D

CONTINENTAL X

D

Aufbau

Legen Sie alle Stangen
auseinander und stecken sie
dann zusammen. Legen Sie
den Dome, wie abgebildet,
flach auf den Boden.
Schieben Sie die Stangen A
(die zwei längsten - blau
gekennzeichnet) von einer
Ecke zur anderen durch die
Laschen. Schieben Sie dann
die Stange B (grün
gekennzeichnet) durch die
Laschen vorne, dann die
Stange C (rot gekennzeich­net) durch die hinteren
Laschen (Abb. 1) und
Stange D (gelb gekennze­ichnet) durch die Vordach­Lasche.

CONTINENTAL X

Anleitung

POLE A (Blue)
POLE A (Blue)

POLE B (Green)

POLE C (Red)

POLE D (Yellow)

POLE E

Fig.1

POLE C

POLE B

POLE A

POLE A

2

3

4

1

POLE D

POLE A

2

3

POLE C

4

POLE B

1

POLE A

Stecken Sie die Stangenenden auf die
Metallstifte in der vorderen Position 1 (Abb. 2)
heben und biegen Sie die Stangen. Stecken
Sie die Stangenenden auf die Metallstifte in
der hintere Position 2 (Abb. 3). Biegen Sie die
Stangen B & C und verbinden sie mit
Position 3 / 4 gefolgt von Stange D, die unter
Verwendung des zweiten Metallstifts mit
Position1 verbunden wird. Führen Sie die
Stange E Vordach-Spreizstange durch die
Lasche und stecken sie in die Ösen.
Knüpfen Sie in Übereinstimmung mit (Abb. 4)
Knoten über den Stangen.

Fig.3Fig.2 Fig.4

Legen Sie das Innenzelt mit der
Vordach-Bodenplane nach vorne im
Außenzelt aus. Das Innenzelt muss
vor der ersten Verwendung mit den
verstellbaren Klammern unten und
den Gummi­Befestigungsvorrichtungen an den
Seiten befestigt werden. Hängen Sie
das Innenzelt in Übereinstimmung mit
(Abb. 5) an das Außenzelt. Wenn Sie

Fig.5

diese Schritte durchgeführt haben,
bleibt das Innenzelt mit dem
Außenzelt verbunden, so dass Sie
Ihren Dome das nächste Mal rasch
aufbauen können.

D

CONTINENTAL X

Bringen Sie das Dach über dem Dome an und sichern sie dies, indem Sie die Gummischlaufen an den vorge-

D

sehenen Haken befestigen (das Fox-Logo sollte zur Vorderseite zeigen ). (Abb. 6) zeigt die Härings- und
Spannseilösen. Stecken Sie die vorderen und hinteren Ösen, die als Positionen 1 & 2 abgebildet sind, fest.
Stecken Sie dann die dazwischen liegenden Ösen Position 3 fest. Nehmen Sie schließlich erforderliche
Korrekturen am Vordach vor und stecken die Häringe gemäß Position 4 fest.

Fig.6

Position 1

4

D

Guy Rope

Points

2

3

CONTINENTAL X

3

1

CONTINENTAL X

4

IT

Riguardo al vostro

Continental X

Congratulazioni per l'acquisto di un Fox
Continental X fabbricato con nylon della
miglior qualità da 420D/6oz,
completamente traspirante, con 5000
mm di colonna idrostatica. Il
Continental X possiede un rivestimento
a doppio strato che aiuta a ridurre la
condensa.Trattato e mantenuto
correttamente, continuerà a fornirvi le
sue grandi capacità, stagione dopo stagione.
Questo libretto illustra alcune delle cose che dovete

CONTINENTAL X

conoscere relativamente al vostro Continental X.

Continental X Materiale

1 Tutti i materiali traspiranti sono soggetti agli effetti della

temperatura. Per esempio, più elevato è il tasso di umidità dell'aria
o più bassa è la temperatura, tanto peggiore sarà il livello
di condensa e tanto più difficile sarà per il materiale non risentirne.

2 Condizioni di freddo umido causeranno l'allentamento del

materiale, mentre un clima caldo e asciutto al contrario
determinerà un restringimento dello stesso.

3 Per mantenere inalterate le prestazioni nel tempo, noi

raccomandiamo che la copertura sia trattata con un agente
impermeabilizzante di buona qualità, sviluppato per essere
compatibile con materiali traspiranti. La frequenza con la quale
ripetere il trattamento dipende fondamentalmente dall'utilizzo che
viene fatto del vostro Continental X. Come regola generale, una
copertura in buono stato deve consentire all'acqua di formare
delle “perline” che scivolano verso il basso, senza penetrare nel
materiale.

Manutenzione del
mio Continental X

Come devo conservare il
mio Continental X?

Dovete accertarvi che il
Continental X sia ben asciutto
prima di riporlo dopo l'uso. Se
ciò non è fattibile appena
terminata la sessione, dovrete
assicurarvi che l'operazione
venga eseguita una volta
arrivati a casa.

Tappeto in PVC

Per completare il vostro
Continental X, un robusto
tappeto in PVC è disponibile.
Fornito con custodia in PU per
protezione e
immagazzinamento.

IT

CONTINENTAL X

IT

Istruzioni di

Dispiegare tutti i pali e con­giungerli assieme, stendere
la tenda sul suolo come
mostrato, spingere i pali A (i
due più lunghi - codificati
con colore blu) attraverso la
sede apposita da angolo ad
angolo. Poi spingere il palo
B (codificato con colore
verde) attraverso le sedi
frontali, seguiti dal palo C
(codificato con colore rosso)
attraverso le sedi posteriori
(fig.1) e dal palo D (codifica­to con colore giallo) attraver­so la sede frontale della
veranda.

CONTINENTAL X

montaggio

POLE A (Blue)
POLE A (Blue)

POLE B (Green)

POLE C (Red)

POLE D (Yellow)

POLE E

Fig.1

POLE C

POLE B

POLE A

POLE A

2

3

4

1

POLE D

POLE A

2

3

POLE C

4

POLE B

1

POLE A

Inserire i capi dei pali sui pin metallici
nella posizione frontale 1 (fig.2),
sollevare e curvare i pali, inserire i capi
dei pali sui pin metallici nella posizione
posteriore 2 (fig.3). Curvare i pali B&C e
congiungerli nella posizione a 3/4 ,
seguiti dal palo D il quale va connesso
alla posizione 1 utilizzando il secondo
pin metallico. Infilare il palo E della
veranda attraverso la sede e inserire
negli occhielli. Legare il materiale di
rivestimento sui pali come mostrato in
fig.4.

Fig.3Fig.2 Fig.4

Posizionare il rivestimento interno
della tenda dentro a quello ester­no con il tappeto della veranda
rivolto verso la parte frontale. La
parte interna della tenda, quando
impiegata per la prima volta,
deve essere agganciata alla
base tramite clip regolabili e ai lati
tramite ganci elastici. Per appen­dere la parte interna della tenda a
quella esterna vedere fig.5. Una

Fig.5

volta completata la connessione,
la parte interna rimarrà collegata
a quella esterna per favorire una
rapida erezione della vostra
tenda al prossimo utilizzo.

IT

CONTINENTAL X

IT

Posizionare la copertura esterna sulla tenda e assicurarla attaccando gli elastici ai ganci forniti (il
logo Fox dovrebbe essere rivolto verso la parte frontale). Fig.6 mostra che i punti di ancoraggio
per picchetti e corde della parte anteriore e posteriore devono essere fissati per primi come indi­cato nelle posizioni 1 & 2, seguiti dai punti intermedi della posizione 3 e, per finire, dai punti della
veranda della posizione 4.

Fig.6

Position 1

4

IT

Guy Rope

Points

2

3

CONTINENTAL X

3

1

CONTINENTAL X

4

Fox International Ltd.

Fowler Road, Hainault Industrial Estate, Hainault, Essex, 1G6 3UT

Fox International reserve the right to modify or alter specifications in any respect without prior notice.

Technical data and specification correct at time of going to press.

All weights and dimensions are approximate.

www.foxint.com

E.& O.E ©Copyright reserved.

ISSUE: DC/05/05
