Fox Carp Plus X User Manual [en, it, fr, de, nl]

Carp Plus X

The

GB

CARP PLUS X

GB

CARP PLUS X

About your

Congratulations on purchasing the
Fox Carp Plus X manufactured
from the highest quality
210D/4oz Nylon with a
3000mm Hydrostatic Head.
The Carp Plus X has a
twin skin construction that helps to
reduce condensation, treated properly and maintained
correctly, it will provide you with outstanding performance
season after season. This leaflet details some of the things
you should know about the Carp Plus X.

Carp Plus X Material

1 All fabrics are affected by temperature. For example, the amount of

moisture in the air or the colder the temperature, the worse the
condensation will become and the harder it will be for the material
to deal with it.

2 Cold damp conditions will cause the material to go slack, whilst

hot/dry temperatures will cause the material to tighten.

This is normal.

3 To maintain the performance, we recommend that the cover is

treated with a reputable re-proofing agent specifically designed to
be compatible with PU coated nylons. When it needs doing is really
a matter of how often you use your Carp Plus X. As a rule of thumb,
any water should ‘bead up’ and run off rather than soaking into the
material.

Maintenance of
my Carp Plus X

How do I store my
Carp Plus X?

You should ensure the Carp
Plus X is dry before being
stored away. If this was not
possible at the end of your
session, you should allow it to
dry out thoroughly when you
get home.

PVC Groundsheet

To compliment the Carp Plus X,
a heavy duty PVC groundsheet
is available, supplied in a PU
sleeve for protection and
storage.

Carp Plus X

GB

CARP PLUS X

GB

CARP PLUS X

Instructions

Assembly

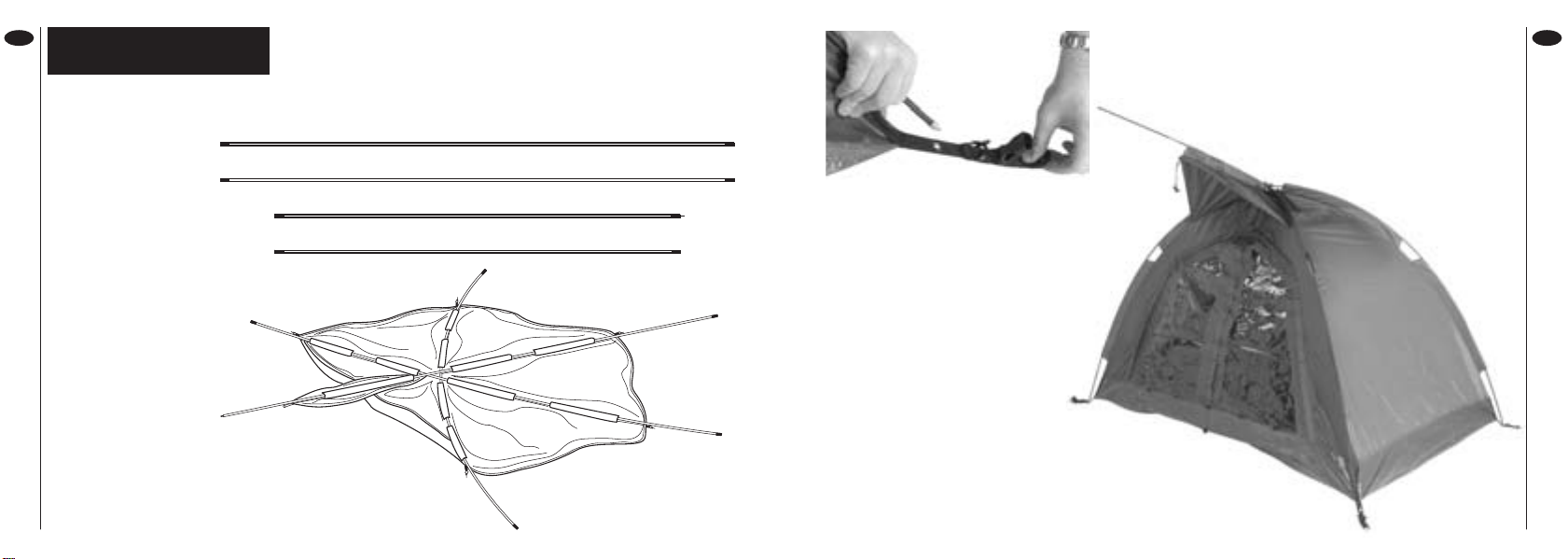

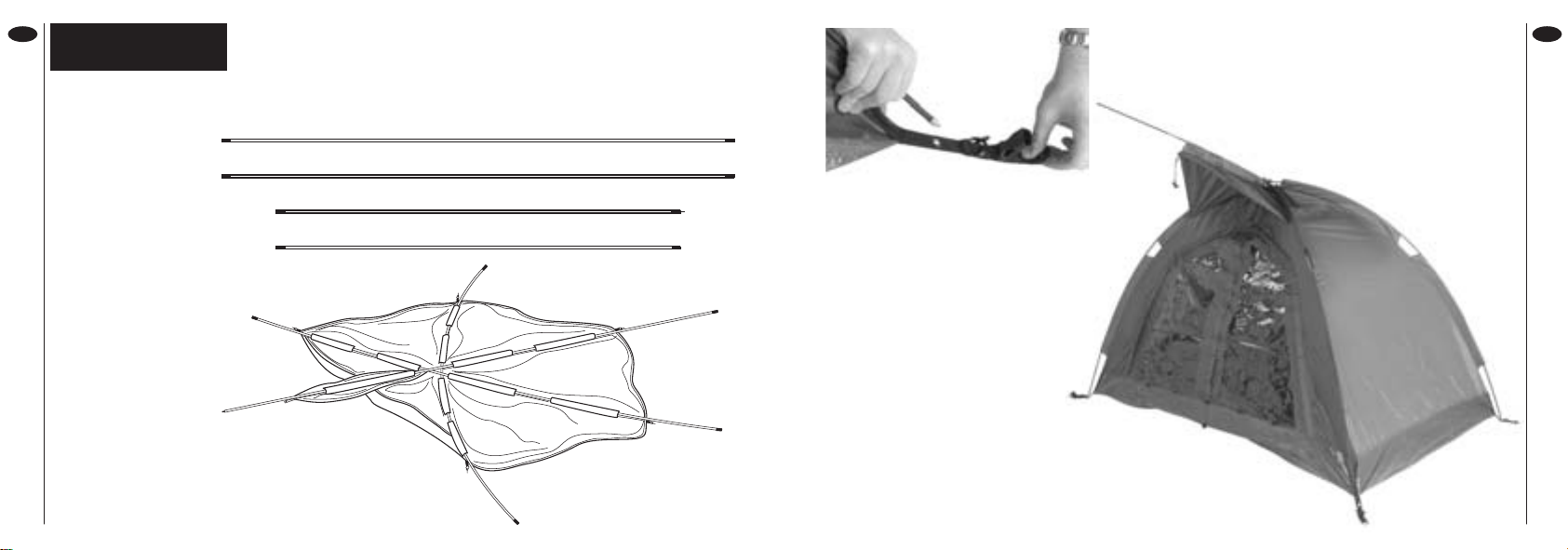

Unfold all poles and
join together, lay out
dome flat on ground
as shown, push poles
A & B ( 2 longest ­Coded Yellow )
through flaps from
corner to corner and
pole C ( shorter ­Coded Red ) from
front to back (Fig.1).

Lift dome and bend poles, fit
pole ends in eyelets on corners
4 & 5 (Fig.3). Knot material ties
over centre poles where they
cross each other (Fig.3A).
Thread pole D (Coded Blue)
through flap on outer skin. Now
stretch outer skin over inner
dome making sure the pole is
to the front of the dome.

POLE A (Yellow)
POLE B (Yellow)

POLE C (Red)

POLE A

POLE C

POLE B

1

POLE D (Blue)

2

3

4

5

6

Fig.1

Fit pole ends into eyelets on
corner tags 1, 2 & 3 (Fig.2).

Fig.2

Fig.3A

Fig.3

4

5

GB

CARP PLUS X

GB

CARP PLUS X

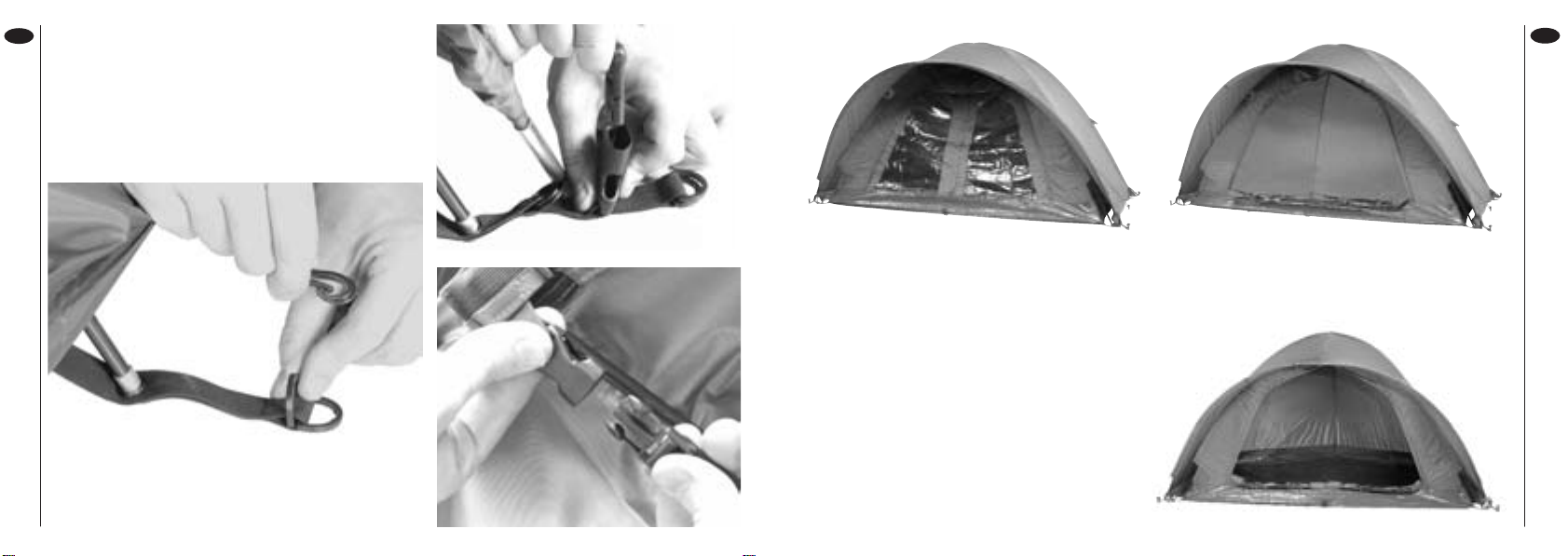

Connect clips on outer skin to corners 1,2 & 3
(Fig.4). Attach pole D to metal pin then tighten cover
by connecting buckle clips to same point (Fig.5).
Now align pole D by placing end of pole into rein­forced pocket on outer skin and then connect inner
dome to outer skin by attaching buckle clips (Fig.6).

Fig.4

Fig.5

Fig.6

Fig.7 The Carp Plus X features a split storm
door for versatility and protection.

Fig.8 The doors are fitted with mosquito
meshes for hot, sticky weather.

Fig.9 Both doors can be fully opened for
optimum visibility and ease of access.

CARP PLUS X

F

F

CARP PLUS X

Votre

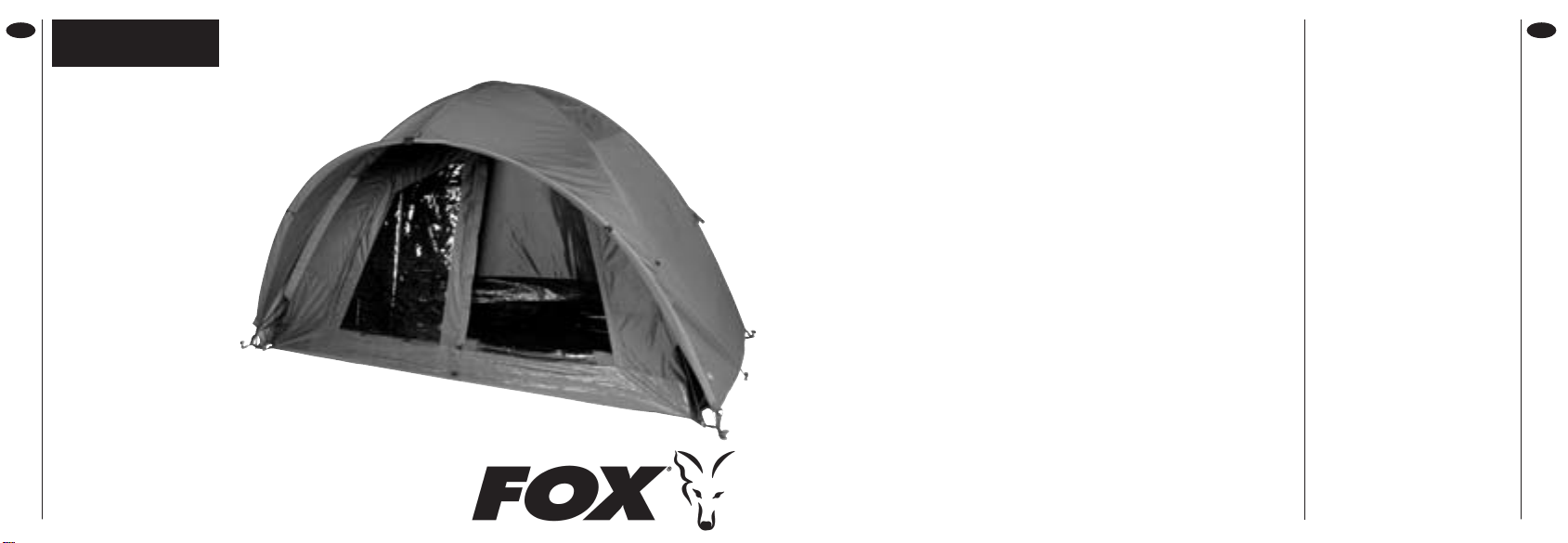

Félicitations d’avoir acheté la tente
Carp Plus X de Fox, issue d’un
matériau Nylon 210D/4oz de
qualité supérieure
entièrement respirant et doté
d’une tête hydrostatique
de 3000mm. La tente dôme Carp
Plus X possède un double toit qui permet de réduire la
condensation. Traitée et entretenue correctement, elle fera
preuve d’une performance incomparable saison après
saison. Ce livret couvre tout ce que vous devez savoir à
propos de votre Carp Plus X.

Carp Plus X

Carp Plus X Matériau respirant

1 Tous les matériaux respirants sont susceptibles au changement de

température. Par exemple, plus il fait froid ou humide plus il y a de
condensation, et donc plus il sera difficile pour le matériau de la
gérer.

2 Le froid et l’humidité peuvent contribuer à l’assouplissement du

matériau, tandis que le chaud et le sec causent un resserrement
des fibres.

Ceci est tout à fait normal.

3 Pour prolonger sa performance, il est conseillé de traiter la toile

externe avec un imperméabilisant conçu spécialement pour les
matériaux respirants. La fréquence de cette opération dépend de la
fréquence d’utilisation de votre Carp Plus X. L’humidité devrait
former des gouttelettes plutôt que de pénétrer la toile.

L’entretien de ma
Carp Plus X

Le rangement de ma
Carp Plus X?

Il est nécessaire de s’assurer
que votre Carp Plus X est
sèche avant de la ranger. Si
vous n’avez pas eu l’occasion
de la sécher à la fin de votre
session, il est conseillé de le
faire en rentrant chez soi.

Tapis de sol en PVC

Pour compléter votre Carp Plus
X, un tapis de sol résistant est
disponible séparément. Le
tapis de sol est rangé dans
une housse en PU pour la
protection et le rangement.

CARP PLUS X

F

F

CARP PLUS X

pour le montage

Instructions

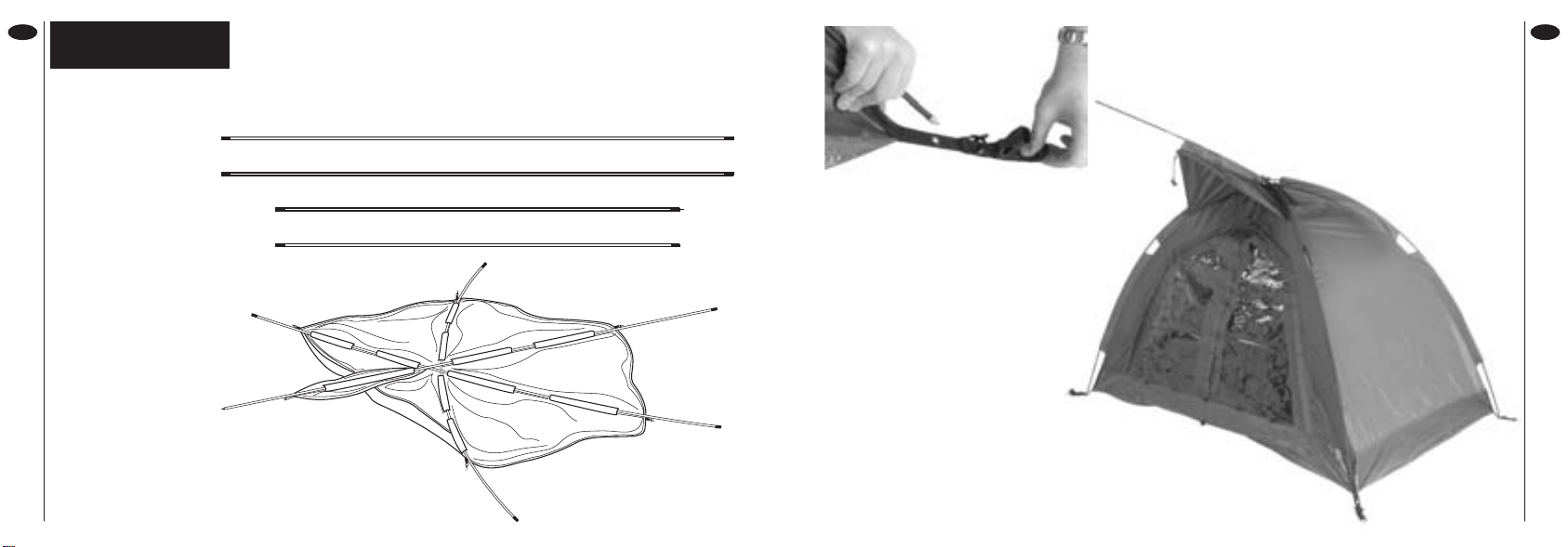

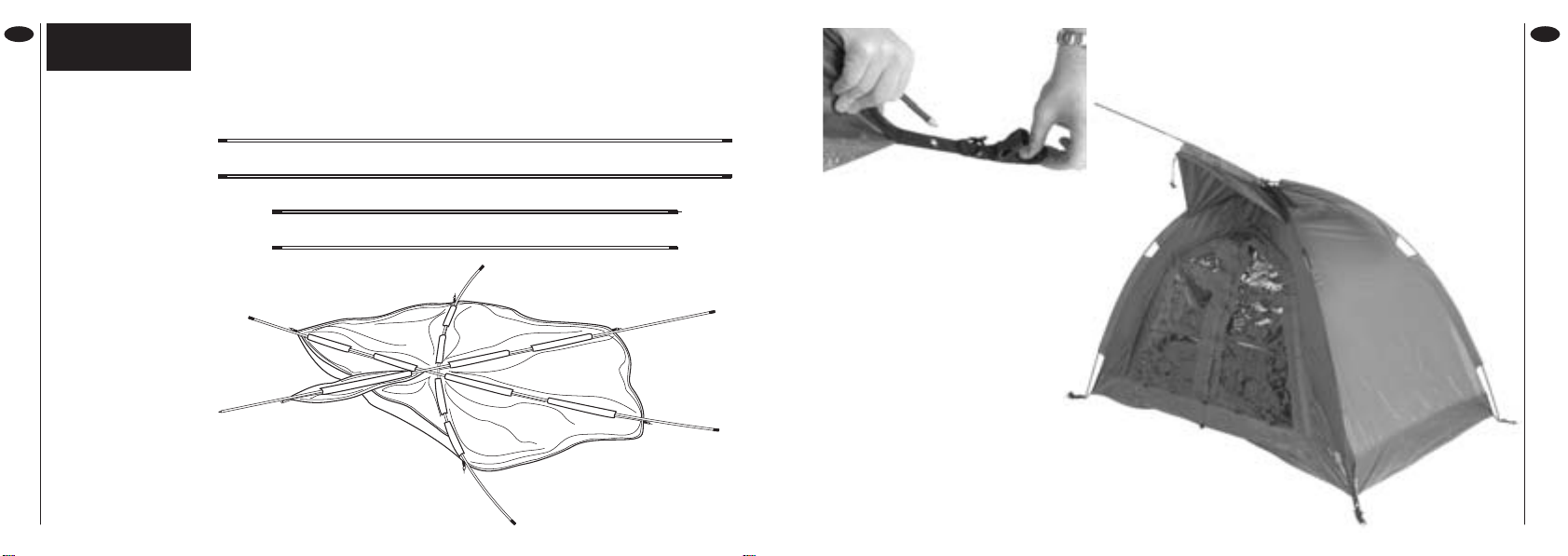

Dépliez tous les
arceaux et assemblez­les ensemble. Etendez
la toile sur le sol et
faites passer les
arceaux A et B (les plus
longs – codés en
jaune) dans les
espaces prévus,
croisés, de façon à faire
rejoindre les coins.
Insérez l’arceau C (le
plus court – codé en
rouge) de l’avant à l’ar­rière (Fig.1).

POLE A (Jaune)
POLE B (Jaune)

POLE C (Rouge)

POLE A

POLE C

POLE B

1

POLE D (Bleu)

2

3

4

5

6

Fig.1

Soulevez la toile et faites courber
l’armature. Bloquez les extrémités
de l’armature dans les œillets des
languettes situées dans les coins
4 & 5 (Fig.3). Nouez les lacets
situés sur le dessus, à l’endroit où
les arceaux se croisent (Fig.3A).
Faites passer l’arceau D (codé en
bleu) dans l’espace prévu sur la
toile extérieure. Puis installez celle­ci par-dessus la tente intérieure,
s’assurant que l’armature est à l’a­vant du dôme.

Bloquez les extrémités de l’armature dans les œillets
des languettes situées dans les coins 1, 2 & 3 (Fig.2).

Fig.2

Fig.3A

Fig.3

4

5

CARP PLUS X

F

F

CARP PLUS X

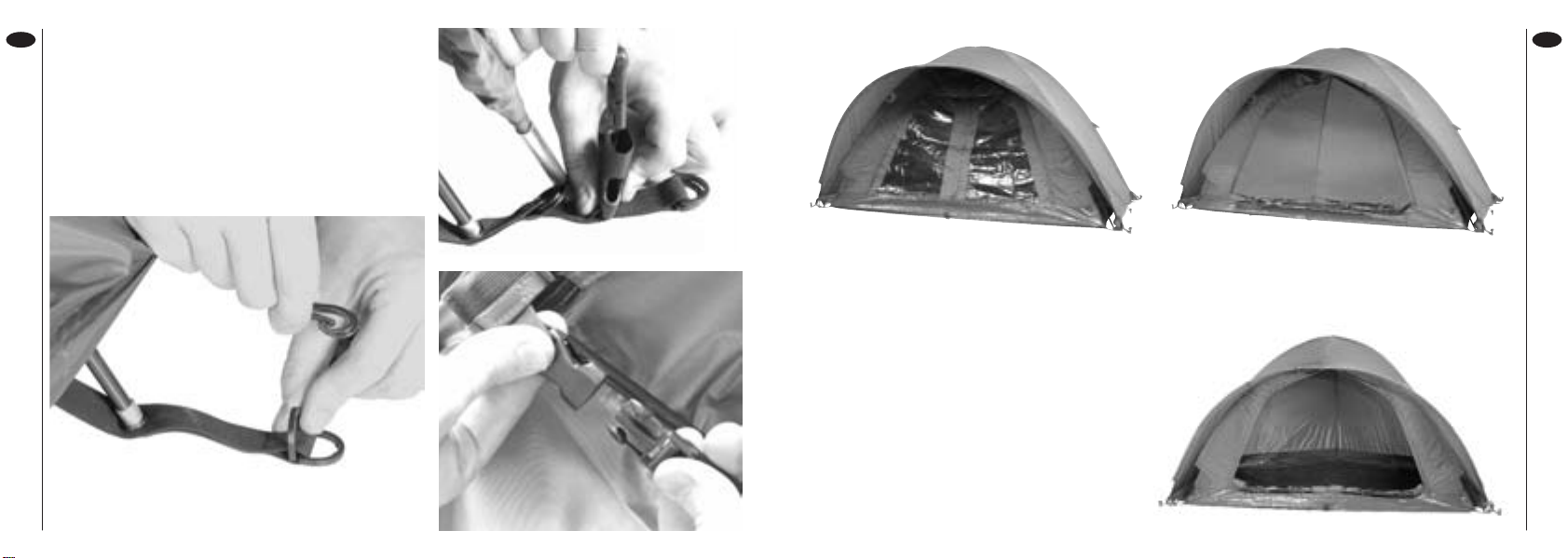

Faites connecter les clips de la toile extérieure sur
les coins 1,2 & 3 (Fig.4). Attachez l’arceau D à la
cheville en métal puis resserrez la tente extérieure en
connectant les clips au même point (Fig.5). Ensuite,
alignez l’arceau D en plaçant son extrémité dans la
poche renforcée sur la toile extérieure, puis con­nectez les tentes intérieure et extérieure ensemble
en attachant les clips (Fig.6).

Fig.4

Fig.5

Fig.6

Fig.7 Le dôme Carp Plus X est doté d’une
porte fendue pour la tempête, procurant
polyvalence et protection.

Fig.8 Les portes sont dotés de moustiquaires,
idéal par temps chaud.

Fig.9 Les deux portes peuvent être entièrement
ouvertes pour faciliter l’accès et autoriser une
visibilité optimale.

CARP PLUS X

NL

NL

CARP PLUS X

Over uw

Gefeliciteerd met de aanschaf van
de Fox Carp Plus X gemaakt
van de hoogste kwaliteit
210D/4oz volledig ademend
nylon met een
hydrostatische druk van
3000mm. De Carp Plus X heeft
een dubbellaags constructie waardoor condenstatie wordt
verminderd. Op een normale manier gebruikt en
onderhouden zal deze seizoen na seizoen een comfortabel
verblijf aan de waterkant garanderen.
Zie de folder voor meer informatie over de Carp Plus X.

Carp Plus X Materiaal

1 Alle ademende materialen worden beinvloed door temperatuur.

Voorbeelden hiervan zijn de luchttemperatuur en de hoeveelheid
vocht in de lucht. Hoe vochtiger de lucht des te groter de
condensatie.

2 Onder koude en natte omstandigheden rek het doek op, terwijl met

warm en droog weer het materiaal krimpt.

Dit is normaal.

3 Om de werking van het materiaal ook op langere termijn te

garanderen, adviseren we om het doek na verloop van tijd te
behandelen met een speciaal voor ademend doek materiaal.
Wanneer dit dient te gebeuren hangt af van het gebruik. In de regel
is dit pas nodig wanneer het water niet meer van het doek afrolt
maar wordt opgenomen.

Onderhoud van
mijn Carp Plus X

Hoe berg ik mijn Carp
Plus X op?

De Carp Plus X moet altijd
droog worden opgeborgen.
Wanneer dit aan het eind van
een sessie niet mogelijk is
dient de tent bij thuiskomst
goed te worden gedroogd.

PVC Grondzeil

Om uw Carp Plus X compleet
te maken is er een zwaar PVC
grondzeil verkrijgbaar. Wordt in
een beschermende PU tas
geleverd.

Carp Plus X

CARP PLUS X

NL

NL

CARP PLUS X

instructies

Montage

Spreid alle tentstokken
en zet ze in elkaar.
Leg vervolgens de
tent plat op de grond
zoals afgebeeld. Steek
de tentstokken A & B
(de twee langste
Code Geel) door de
uitsparing en schuif ze
volledig door. Schuif
tentstok C (korter
Code Rood) van voor
naar achter.

Til de tent op en buig de
stokken, steek de uiteinden van
de tentstokken in de ogen met
nummer 4 & 5 (Fig 3). Knoop
met het koord de centrale
stokken samen (Fig 3A). Steek
tentstok D ( Code Blauw) door
de uitsparing van de buitentent.
Trek nu de buitentent over de
binnen tent. Zorg ervoor dat de
stok zich aan de voorkant
bevindt.

POLE A (Yellow)
POLE B (Yellow)

POLE C (Red)

POLE A

POLE C

POLE B

1

POLE D (Blue)

2

3

4

5

6

Fig.1

Bevestig de uiteinden van de tentstokken in de
ogen met nummer 1, 2 & 3 (Fig 2)

Fig.2

Fig.3A

Fig.3

4

5

CARP PLUS X

NL

NL

CARP PLUS X

Bevestig de clips van de buitentent aan de hoeken
met nummer 1,2 & 3 (Fig 4). Bevestig stok D aan de
metalen pin, trek het doek strak door deze vast te
clippen aan hetzelfde punt ( Fig. 5). Bevestig stok
vervolgens in de verstevigde uitsparing van de
buitentent en bevestig de binnentent aan de buiten­tent via de speciale clips (Fig. 6).

Fig.4

Fig.5

Fig.6

Fig. 7 De Carp Plus X heeft een gedeelde
voordeur voor extra bescherming.

Fig.8 De deuren zijn voorzien van muskieten­gaas voor warm weer.

Fig 9. Beide deuren kunnen volledig
worden geopend voor een optimaal zicht
op het water.

CARP PLUS X

D

D

CARP PLUS X

Über Ihr

Wir beglückwünschen Sie zum Kauf des
Fox Carp Plus X. Das Produkt wird
aus voll atmungsfähigem 210D/4oz
Nylon hergestellt, das mit einer
3000mm Wassersäule
hydrostatisch belastbar ist. Der
Carp Plus X hat eine
Doppelwandkonstruktion, die hilft, die
Kondensation zu reduzieren. Wenn Sie mit dem Produkt
sachgerecht umgehen und es richtig pflegen, werden Sie viele
Jahre Freude daran haben. Dieses Blatt enthält einige wichtige
Informationen über Ihr Carp Plus X.

Carp Plus X Material

1 Alle atmungsfähigen Materialien werden durch die Temperatur

beeinflusst. Je höher die Luftfeuchtigkeit oder je niedriger die
Temperatur, desto gravierender ist die Kondensation und umso
schwieriger wird das Material damit fertig.

2 Bei Kälte und Feuchtigkeit wird das Material schlaff, bei Hitze und

Trockenheit hingegen zieht es sich zusammen.

Das ist normal.

3 Um die Funktion zu erhalten, empfehlen wir, das Material mit einem

guten Imprägniermittel zu behandeln, das sich speziell für
atmungsfähige Materialien eignet. Wann dies erforderlich ist, richtet
sich danach, wie häufig Sie Ihr Carp Plus X verwenden. Als
Faustregel gilt, dass das Wasser als Tropfen ablaufen und nicht vom
Material aufgesaugt werden soll.

Pflege meines
Carp Plus X

Wie bewahre ich mein
Carp Plus X auf?

Achten Sie darauf, dass Ihr
Carp Plus X vollständig trocken
ist, bevor Sie es wegpacken.
Wenn dies bei Ende der
Session nicht möglich war,
sollten Sie es zuhause
gründlich trocknen lassen.

PVC Bodenplane

Zur Ergänzung Ihres Carp Plus
X ist eine strapazierfähige PVC­Bodenplane lieferbar. Sie ist mit
Schnallen ausgestattet, Die
PLane wird in einer PU­Schutzhülle geliefert.

Carp Plus X

CARP PLUS X

D

D

CARP PLUS X

Anleitung

Aufbau

Legen Sie alle Stangen
auseinander und stecken
sie dann zusammen.
Legen Sie den Dome,
wie abgebildet, flach auf
den Boden. Schieben
Sie die Stangen A & B
(die zwei längsten -gelb
gekennzeichnet) von
einer Ecke zur anderen
durch die Laschen und
die Stange C (die
kürzere, rot gekennzeich­nete) von vorne nach hin­ten (Abb. 1)

Heben Sie den Dome an und
biegen die Stangen, stecken
Sie die Enden der Stangen in
die Ösen an den Ecken 4 & 5
)Abb. 3). Knüpfen Sie Knoten
über den Mittelstangen dort, wo
sie sich kreuzen (Abb. 3A).
Stecken Sie die Stange D (blau
gekennzeichnet) durch die
Lasche am Außenzelt.
Spannen Sie jetzt das
Außenzelt über das Innenzelt
und achten darauf, dass sich
die Stange vorne am Dome
befindet.

POLE A (Yellow)
POLE B (Yellow)

POLE C (Red)

POLE A

POLE C

POLE B

1

POLE D (Blue)

2

3

4

5

6

Fig.1

Stecken Sie die Enden der Stangen in die Ösen
an den Enden der Ecken 1, 2 & 3 (Abb. 2).

Fig.2

Fig.3A

Fig.3

4

5

CARP PLUS X

D

D

CARP PLUS X

Befestigen Sie die Klammern an dem Außenzelt an den
Ecken 1, 2 & 3 (Abb. 4). Befestigen Sie die Stange D an
dem Metall-Stift, spannen Sie dann das Material, indem Sie
an derselben Stelle Klammern anbringen (Abb. 5). Richten
Sie jetzt die Stange D aus, indem Sie das Ende der Stange
in die verstärkte Tasche am Außenzelt stecken. Befestigen
Sie dann mit den Klammern das Innenzelt am Außenzelt.
(Abb. 6).

Fig.4

Fig.5

Fig.6

Abb. 7 Das Carp Plus X hat eine geteilte
Sturmtüre.

Abb. 8 Die Türen sind für die heißen Tage mit
Fliegennetzen ausgestattet.

Abb. 9 Beide Türen können vollständig
geöffnet werden, damit Sie eine gute Sicht
haben und mühelos in das Zelt gelangen
können.

CARP PLUS X

IT

IT

CARP PLUS X

Riguardo al vostro

Congratulazioni per l'acquisto di
un Fox Carp Plus X fabbricato
con nylon della miglior qualità
da 210D/4oz, completamente
traspirante, con 3000mm di
colonna idrostatica. Il Carp
Plus X possiede un
rivestimento a doppio
strato che aiuta a ridurre la
condensa. Trattato e mantenuto correttamente,
continuerà a fornirvi le sue grandi capacità, stagione dopo
stagione.
Questo libretto illustra alcune delle cose che dovete
conoscere relativamente al vostro Carp Plus X.

Carp Plus X Materiale

1 Tutti i materiali traspiranti sono soggetti agli effetti della temperatura.

Per esempio, più elevato è il tasso di umidità dell'aria o più bassa è
la temperatura, tanto peggiore sarà il livello di condensa e tanto più
difficile sarà per il materiale non risentirne.

2 Condizioni di freddo umido causeranno l'allentamento del materiale,

mentre un clima caldo e asciutto al contrario determinerà un
restringimento dello stesso.

3 Per mantenere inalterate le prestazioni nel tempo, noi

raccomandiamo che la copertura sia trattata con un agente
impermeabilizzante di buona qualità, sviluppato per essere
compatibile con materiali traspiranti. La frequenza con la quale
ripetere il trattamento dipende fondamentalmente dall'utilizzo che
viene fatto del vostro Carp Plus X. Come regola generale, una
copertura in buono stato deve consentire all'acqua di formare delle
“perline” che scivolano verso il basso, senza penetrare nel materiale.

Manutenzione del
mio Carp Plus X

Come devo conservare il
mio Carp Plus X?

Dovete accertarvi che il Carp
Plus X sia ben asciutto prima di
riporlo dopo l'uso. Se ciò non è
fattibile appena terminata la
sessione, dovrete assicurarvi
che l'operazione venga eseguita
una volta arrivati a casa.

Tappeto in PVC

Per completare il vostro Carp
Plus X, un robusto tappeto in
PVC è disponibile, Fornito con
custodia in PU per protezione e
immagazzinamento.

Carp Plus X

CARP PLUS X

IT

IT

CARP PLUS X

di montaggio

Istruzioni

Dispiegare i pali e
unirli assieme, sten­dere la tenda sul suolo
come mostrato, spin­gere i pali A & B (i due
più lunghi - codificati
con colore giallo) nelle
apposite sedi da
angolo ad angolo e il
palo C (il più corto ­codificato con colore
rosso) dalla parte
frontale verso quella
posteriore (Fig.1).

Sollevate la tenda e piegate i
pali, inserite le estremità di
questi ultimi negli occhielli degli
angoli 4 & 5 (Fig.3). Annodare
la copertura in prossimità del­l'incrocio dei pali (Fig.3A).
Infilare il palo D (codificato con
colore blu) attraverso l'apposita
sede del rivestimento esterno.
Adesso allungare il rivestimento
esterno sulla parte interna della
tenda assicurandosi che il palo
sia posizionato di fronte alla
stessa.

POLE A (Yellow)
POLE B (Yellow)

POLE C (Red)

POLE A

POLE C

POLE B

1

POLE D (Blue)

2

3

4

5

6

Fig.1

Inserire le estremità dei pali negli occhielli
posti sugli angoli 1, 2 & 3 (Fig.2)

Fig.2

Fig.3A

Fig.3

4

5

CARP PLUS X

IT

IT

CARP PLUS X

Connettere le clip del rivestimento esterno agli
angoli 1,2 & 3 (Fig.4). . Congiungere il palo D con il
pin metallico quindi stendere la copertura attaccan­do le fibbie nello stesso punto (Fig.5). Adesso
allineare il palo D piazzando l'estremità dello stesso
nella tasca rinforzata presente sul rivestimento ester­no e collegare la parte interna della tenda al rivesti­mento stesso utilizzando le clip delle fibbie (Fig.6).

Fig.4

Fig.5

Fig.6

Fig.7 La tenda Carp Plus X è contraddistinta
da un porta con “divisoria” che garantisce
grande versatilità e protezione anche in caso
di tempo inclemente.

Fig.8 Le porte sono equipaggiate con reti
anti-zanzara in caso di clima caldo e umido.

Fig.9 Entrambe le porte possono essere
totalmente aperte per un'ottima visibilità ed
un agevole acceso.

Fox International Ltd.

Fowler Road, Hainault Industrial Estate, Hainault, Essex, 1G6 3UT

www.foxint.com

Fox International reserve the right to modify or alter specifications in any respect without prior notice.

Technical data and specification correct at time of going to press.

All weights and dimensions are approximate.

E.& O.E ©Copyright reserved.

ISSUE: DC/06/05
