Page 1

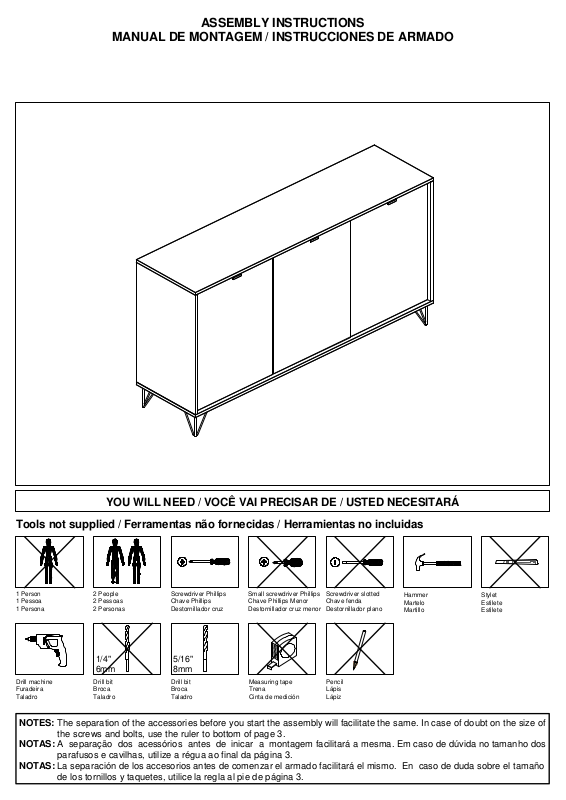

ASSEMBLY INSTRUCTIONS
MANUAL DE MONTAGEM / INSTRUCCIONES DE ARMADO
YOU WILL NEED / VOCÊ VAI PRECISAR DE / USTED NECESITARÁ
Tools not supplied / Ferramentas não fornecidas / Herramientas no incluidas
1 Person
1 Pessoa
1 Persona
Drill machine
Furadeira
Taladro
NOTES:
NOTAS:
NOTAS:
2 People
2 Pessoas
2 Personas
1/4"
6
mm
Drill bit
roca
B
Taladro
Screwdriver Phillips
Chave Phillips
Destornillador cruz
5/16"
8
mm
Drill bit
Broca
Taladro
Small screwdriver Phillips
Chave Phillips Menor
Destornillador cruz menor
Measuring tape
Trena
Cinta de medición
The separation of the accessories before you start the assembly will facilitate the same. In case of doubt on the size of
the screws and bolts, use the ruler to bottom of page 3.
A separação dos acessórios antes de inicar a montagem facilitará a mesma. Em caso de dúvida no tamanho dos
parafusos e cavilhas, utilize a régua ao final da página 3.
La separación de los accesorios antes de comenzar el armado facilitará el mismo. En caso de duda sobre el tamaño
de los tornillos y taquetes, utilice la regla al pie de página 3.
Screwdriver slotted
Chave fenda
Destornillador plano
Pencil
ápis
L
Lápiz
Hammer
Martelo
Martillo
Stylet
Estilete
Estilete
Page 2
MAXIMUM RECOMMENDED WEIGHT
BEING THIS EVENLY DISTRIBUTED
PESO MÁXIMO RECOMENDADO SENDO
ESTE DISTRIBUÍDO UNIFORMEMENTE
PESO MÁXIMO RECOMENDADO SIENDO
ESTE UNIFORMEMENTE DISTRIBUIDO
KGLB
A
B
22
66
10
30
Measures Inches
Nº
01
59" x 15" 3/4 x 5/8
59" x 15" 3/4 x 5/8
02
25" 1/8 x 19" x 5/8
07
08
25" 1/8 x 19" x 5/8
09
26" 1/8 x 19" 5/8 x 1/8
10
26" 1/8 x 19" 1/4 x 1/8
11
18" 7/8 x 14" 3/8 x 5/8
12
18" 5/8 x 14" 3/8 x 5/8
13
25" 3/8 x 15" 3/4 x 5/8
14
25" 3/8 x 14" 1/2 x 5/8
15
25" 3/8 x 14" 1/2 x 5/8
16
25" 3/8 x 15" 3/4 x 5/8
Medidas cm
150 x 40 x 1,5
150 x 40 x 1,5
63,7 x 48,4 x 1,5
63,7 x 48,4 x 1,5
66,5 x 49,9 x 0,3
66,5 x 48,9 x 0,3
48,1 x 36,5 x 1,5
47,4 x 36,5 x 1,5
64,5 x 40 x 1,5
64,5 x 36,7 x 1,5
64,5 x 36,7 x 1,5
64,5 x 40 x 1,5
Qty./Qtd.
1
1
1
2
2
1
2
1
1
1
1
1
PARTS IDENTIFICATION
IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LAS PIEZAS
09
10
01
09
15
16
11
08
14
12
11
13
02
08
07
2
Page 3
IDENTIFICATION OF ACCESSORIES
IDENTIFICAÇÃO DOS ACESSÓRIOS/ IDENTIFICACIÓN DE ACCESORIOS
A
B3
B7
C1
D5
D6
E
E3
F6
J
L
M
N
O
Flanged head screw / Parafuso flangeado / Tornillo de cabeza flangeada
Bushing / Bucha expansiva / Tapón
Metalic bracket / Suporte de metal / Suporte de metal
Metal claw / Garra de metal / Garra metal
Hinge shim / Calço dobradiça / Bisagra de calce
Metal hinge super hight / Dobradiça super alta / Bisagra alta
Wooden dowel / Cavilha / Taquete
Shelf bracket / Suporte de prateleira / Suporte de repisa
Metal hinge curve / Dobradiça curva / Esquina de bisagra metálica
Simple minifix screw / Haste minifix simples / Tornillo minifix simple
Drum lock / Tambor minifix / Tambor minifix
Bore patch adhesive / Tapa furo adesivo / Tapones adhesivo
Nail / Prego / Clavo
Flat head screw / Parafuso chato / Tornillo de cabeza plana
5,0x60 mm
8x50 mm
-
-
-
26 mm
8x30 mm
8x7 mm
26 mm
-
12 mm
-
10 x10
4,5x45 mm
1
1
1
6
6
4
20
8
2
8
8
8
52
12
P5
S
S4
S5
X4
Flat head screw / Parafuso chato especial / Tornillo de cabeza plana
Pan head screw / Parafuso panela / Tornillo de pan
Foot / Pé aramado / Pie 120 mm
Foot / Pé metálico / Pie
Handle / Puxador Stile Alfa / Tirador
3,5x14 mm
3,5x14 mm
118 mm
32 mm
6
46
4
1
3
9
0
1
2
3
4
5
6
8
7
10
11 13
12
15 16
14
cm
3

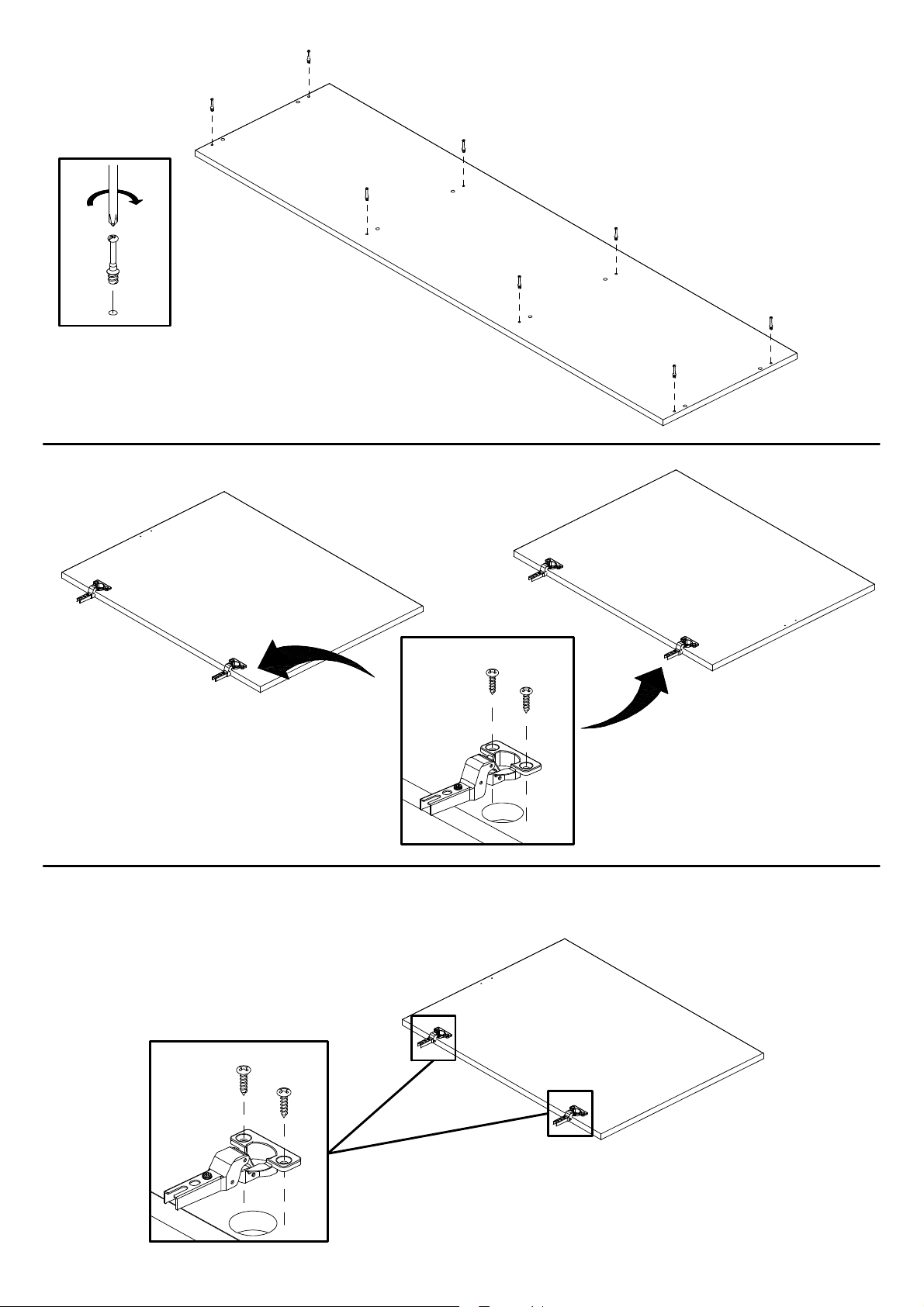

Page 4
01
PRE-ASSEMBLE
PRÉ-MONTAGEM / PRE ARMADO
E
02
E
D5
E3
E3
E
E
E
E
12
E
E
E
E3
E3
16
E
E
E3
14
E
E
E3
13
03
S
S
E
D5
E
E
S
S
E
E3
E3
15
D5
E
E
D5
E
E
4
Page 5
04
05
J
J
J
J
J
01
J
J
J
06
D6
07
D6
D6
S
S
08
(1x)
F6
08
S
S
(1x)
5
Page 6
07
ASSEMBLY
MONTAGEM / ARMADO
O
15
12
O
14
08
O
01
L
L
M
M
M
L
14
6
Page 7
09
L
M
01
M
L
13
M
L
16
10
O
02
O
O
O
O
O
O
O
7
Page 8
11
S4
S4
12
S
S
S
S
S5
S
S4
S4
S
09
C1
C1
C1
10
N
N
N
N
N
09
N
C1
N
C1
N
C1
N
8
Page 9
13
B7
S
S
B3
A
11
11
14
D6
08
D6
Horizontal Adjustment
Regulagem Horizontal
Ajuste Horizontal
07
Vertical Adjustment
Regulagem Vertical
Ajuste Vertical
Depth Adjustment
Regulagem Profundidade
Ajuste Profundidad
9
Page 10
15
F6
08
16
F6
Vertical Adjustment
Regulagem Vertical
Ajuste Vertical
Horizontal Adjustment
Regulagem Horizontal
Ajuste Horizontal
Depth Adjustment
Regulagem Profundidade
Ajuste Profundidad
X4
P5
P5
X4
P5
X4
Marking
Marcação
Marcado
10
