Page 1
A
A

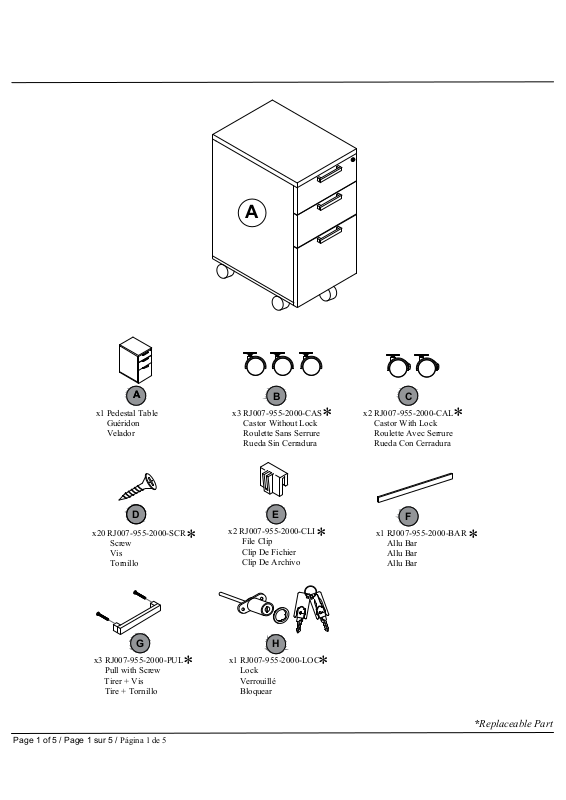

x1 Pedestal Table
Guéridon
Velador
A
BB
x3 RJ007-955-2000-CAS
Castor Without Lock
Roulette Sans Serrure
Rueda Sin Cerradura
*
B
C
x2 RJ007-955-2000-CAL
Castor With Lock
Roulette Avec Serrure
Rueda Con Cerradura
*
D
x20 RJ007-955-2000-SCR
Screw
Vis
Tornillo
H
G
x3 RJ007-955-2000-PUL
Pull with Screw
Tirer + Vis
Tire + Tornillo
Page 1 of 5 / Page 1 sur 5 / Página 1 de 5
*
*
E
C
x2 RJ007-955-2000-CLI
File Clip
Clip De Fichier
Clip De Archivo
HH
x1 RJ007-955-2000-LOC
Lock
Verrouillé
Bloquear
*
*
F
C
x1 RJ007-955-2000-BAR
Allu Bar
Allu Bar
Allu Bar
*
*Replaceable Part
Page 2
ASSEMBLY INSTRUCTIONS / NOTICE DE MONTAGE / INSTRUCCIONES DE MONTAJE
STEP 1
STEP 1
Open the drawer as shown.
ÉTAPE 1
ÉTAPE 1
Ouvrez le tiroir comme illustré
PASO 1
PASO 1
Abra el cajón como se muestra.
A
Page 2 of 5 / Page 2 sur 5 / Página 2 de 5
A
*Replaceable Part
Page 3
ASSEMBLY INSTRUCTIONS / NOTICE DE MONTAGE / INSTRUCCIONES DE MONTAJE
STEP 2
Hardware & Legs (packed inside drawer)
ÉTAPE 2
Quincaillerie et Pieds ( emballés à l'intérieur du tiroir )
PASO 2
Herrajes y Patas ( empaquetado dentro del cajón )
PART INSIDE
A
A
PART INSIDE
Page 3 of 5 / Page 3 sur 5 / Página 3 de 5
*Replaceable Part
Page 4
ASSEMBLY INSTRUCTIONS / NOTICE DE MONTAGE / INSTRUCCIONES DE MONTAJE
STEP 3
Fixed the Castor to Bottom Panel as shown.
ÉTAPE 3
Fixez la roulette au panneau inférieur comme indiqué.
PASO 3
Se corrigió la rueda al panel inferior como se muestra.
B
D
Philips Head screwdriver
(Not included)
Tournevis cruciforme
(Non compris)
Destornillador de estrella
(No incluido)
Page 4 of 5 / Page 4 sur 5 / Página 4 de 5
A
C
D
*Replaceable Part
Page 5
ASSEMBLY INSTRUCTIONS / NOTICE DE MONTAGE / INSTRUCCIONES DE MONTAJE
STEP 4
Fixed the Handle and File Clip as shown.
ÉTAPE 4
Correction de la poignée et du support de fichier comme indiqué.
PASO 4
Se corrigió el soporte de la manija y el archivo como se muestra.
A
Philips Head screwdriver
(Not included)
Tournevis cruciforme
(Non compris)
Destornillador de estrella
(No incluido)
F
*Peel
masking
tape before
attach
Page 5 of 5 / Page 5 sur 5 / Página 5 de 5
A
E
G
Outside
Drawer
*Replaceable Part
