Page 1
P.1
Page 2

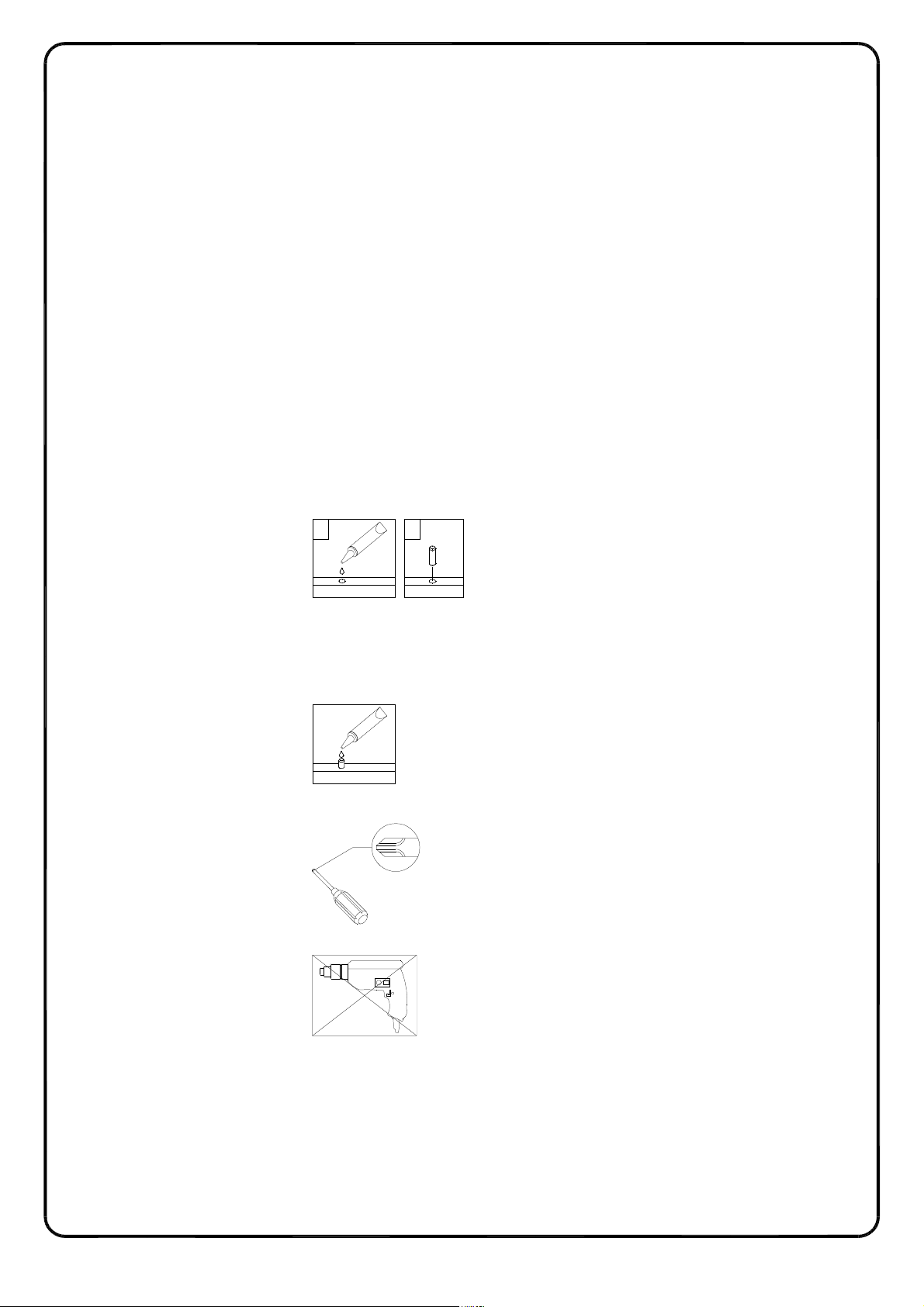

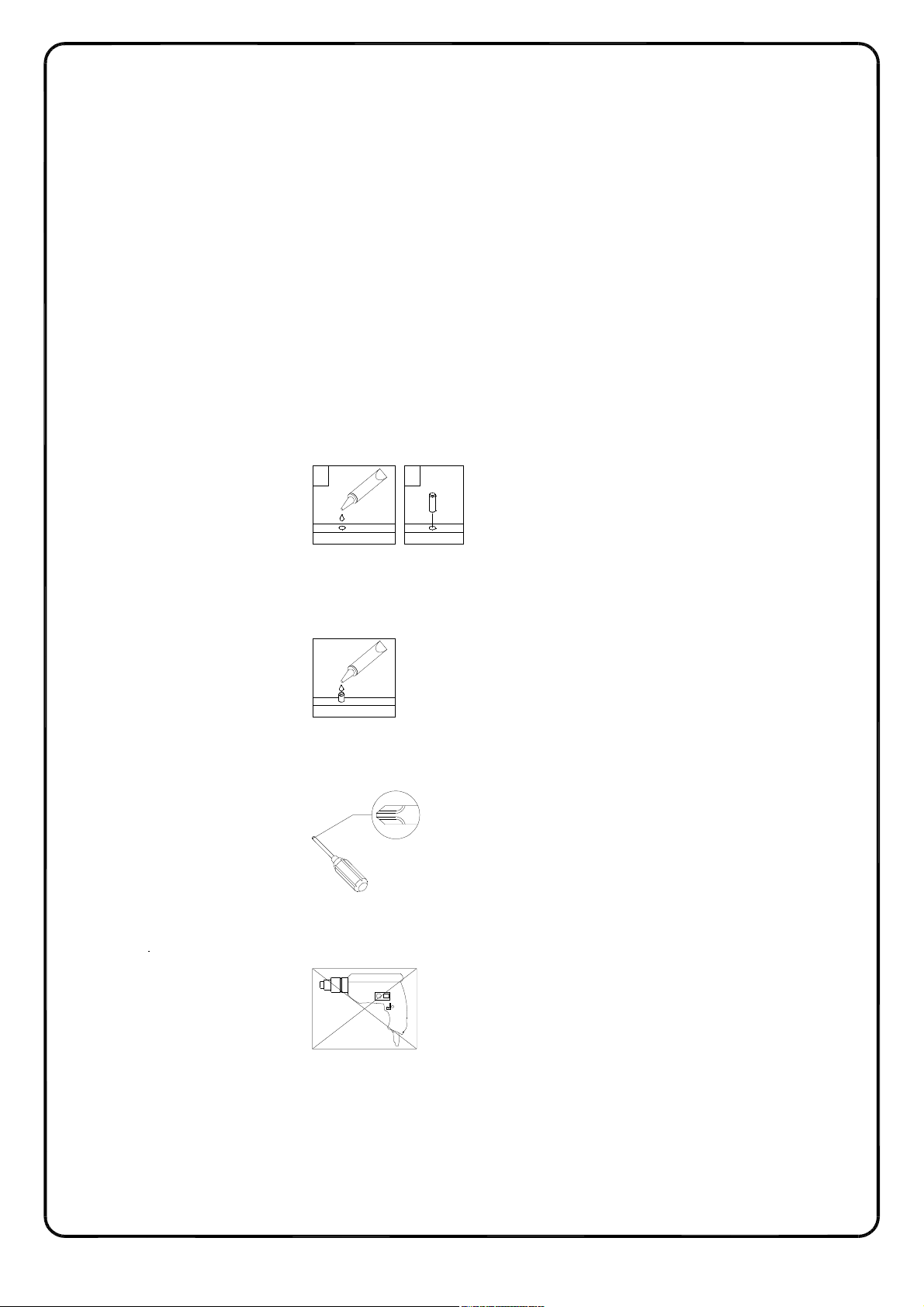

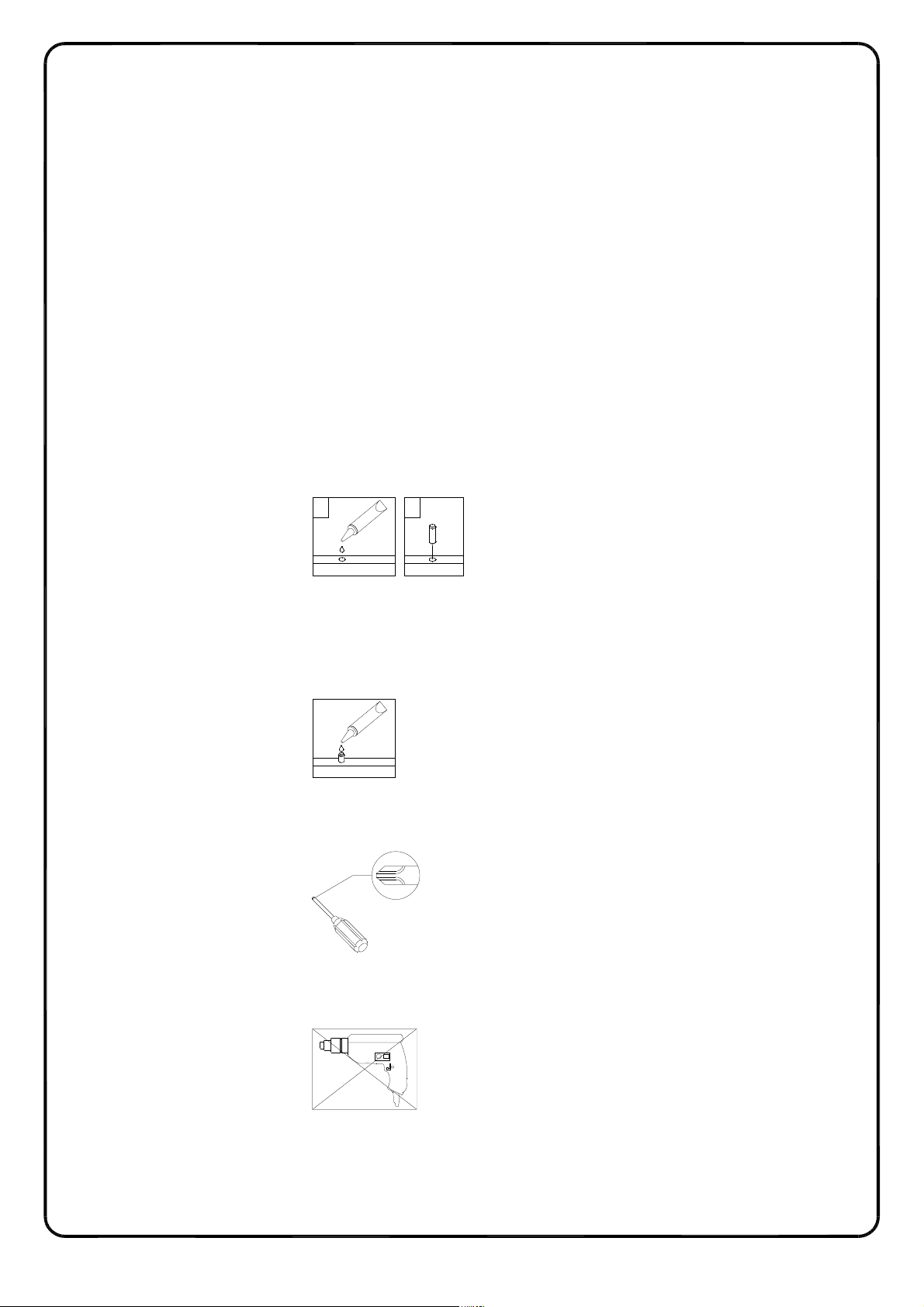

General Assembly Guidelines
I. Ensure that all parts and hardware are available before beginning assembly.
II. Follow each step carefully to ensure the proper assembly of this product.
III. Two people are recommended for ease in the assembly of this product.
IV. The three main types of hardware used to assemble this product are: wood
dowels, screws and bolts.
V. The provided glue is to secure wood dowels in place. When first inserting dowels,
locate the appropriate hole for the dowel, place a small amount of glue in the hole
and insert the dowel. Wipe away excess glue immediately.
21
In future assembly steps when dowels are necessary to attach assembly parts
together, place a small amount of glue on the end of the dowel before attaching
parts together. Wipe away excess glue immediately.
VI. A Phillips head screwdriver is required for the assembly of this product .
VII. Power tools should not be used to assemble this product.
VIII. Drill may be needed for securing product to wall.
(EN)
P.2
Page 3
Instructions de montage générales
I. Assurez-vous que toutes les pièces et tout le matériel sont disponibles avant de
commencer le montage.
II. Suivez attentivement chaque étape afin de vous assurer du montage adéquat de
ce produit.
III. Il est recommandé d'être deux pour faciliter le montage de ce produit.
IV. Les principaux types de matériel utilisés pour assembler ce produit sont : des goujons
en bois, des vis et des boulons.
V. La colle fournie a pour but de maintenir en place les goujons en bois. Quand vous insérez
les goujons, localisez le trou approprié pour le goujon, déposez une petite quantité de colle
dans le trou et insérez le goujon. Essuyez l'excès de colle immédiatement.
21
Dans les prochaines étapes de montage, lorsque des goujons sont nécessaires pour
assembler les pièces, déposez une petite quantité de colle à l'extrémité du goujon
avant d'assembler les pièces. Essuyez l'excès de colle immédiatement.
VI. Un tournevis cruciforme est requis pour le montage de ce produit.
VII. Des outils électriques ne doivent pas être utilisés pour monter ce produit.
VIII. Une perceuse peut être nécessaire pour fixer le produit au mur.
(FR)
P.3
Page 4
Pautas generales para el ensamblaje
I. Asegúrese de que todas las partes y herrajes estén disponibles antes del ensamblaje.
II. Siga cada paso cuidadosamente para garantizar el ensamblaje correcto de este producto.
III. Se recomienda que dos personas realicen el ensamblaje de este producto para una mayor
facilidad.
IV. Los tres tipos principales de herraje usados para ensamblar este producto son: clavijas
de madera, tornillos y pernos.
V. El pegamento que se proporciona es para asegurar las clavijas de madera en su lugar.
Cuando inserte las clavijas, ubique el agujero adecuado para la clavija, coloque una
pequeña cantidad de pegamento en el agujero e inserte la clavija. Limpie el exceso de
pegamento de inmediato.
21
En los pasos posteriores del ensamblaje, cuando las clavijas sean necesarias para fijar las
partes del ensamblaje, coloque una pequeña cantidad de pegamento en el extremo de la
clavija antes de unir las partes. Limpie el exceso de pegamento de inmediato.
VI. Es necesario un destornillador Phillips para el ensamblaje de este producto.
VII. No se deberán usar herramientas eléctricas en el ensamblaje de este producto.
VIII. Es probable que se necesite un taladro para asegurar el producto a la pared.
(ESP)
P.4
Page 5

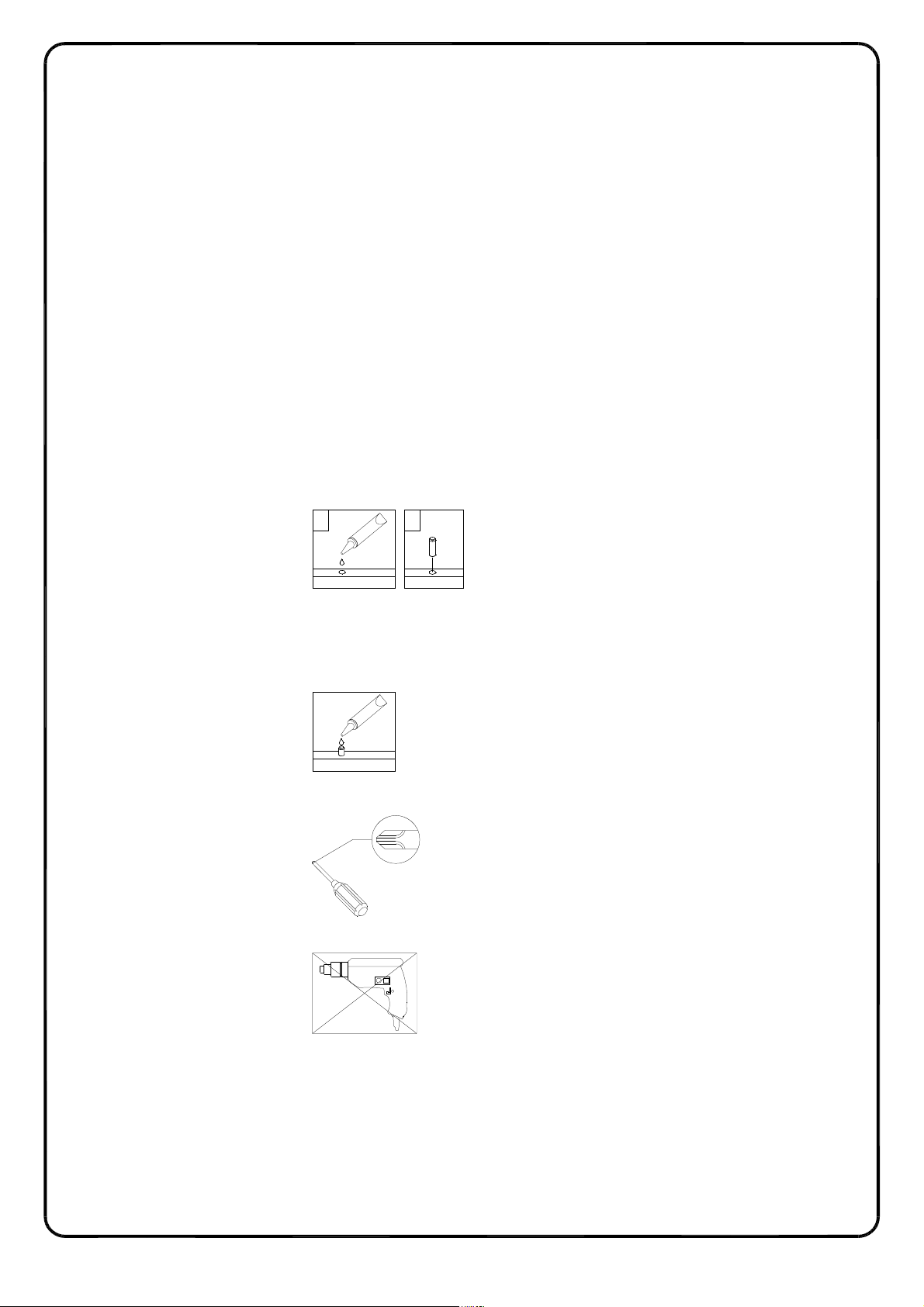

Allgemeine Montagerichtlinien
I. Achten Sie darauf, dass vor Beginn der Montage alle Bauteile und Hardware zur
Verfügung stehen.
II. Befolgen Sie jeden Schritt genau, um die ordnungsgemäße Montage dieses Produkts zu
gewährleisten.
III. Es werden zwei Personen empfohlen, um die Montage dieses Produkts zu vereinfachen.
IV. Die drei Haupttypen von Beschlägen, die zur Montage dieses Produkts verwendet werden,
sind: Holzdübel Schrauben und Bolzen.
V. Der mitgelieferte Leim dient zur Befestigung von Holzdübeln. Beim ersten Einsetzen von
Dübeln das passende Dübelloch finden, eine kleine Menge Kleber in das Loch geben und den
Dübel einsetzen. Überschüssigen Kleber sofort abwischen.
21
In zukünftigen Montageschritten, wenn Dübel zur Befestigung von Montageteilen benötigt
werden, eine kleine Menge Klebstoff auf das Ende des Dübels geben, bevor die Teile
miteinander befestigt werden. Überschüssigen Kleber sofort abwischen.
VI. Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt.
VII. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden.
VIII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen.
(DE)
P.5
Page 6

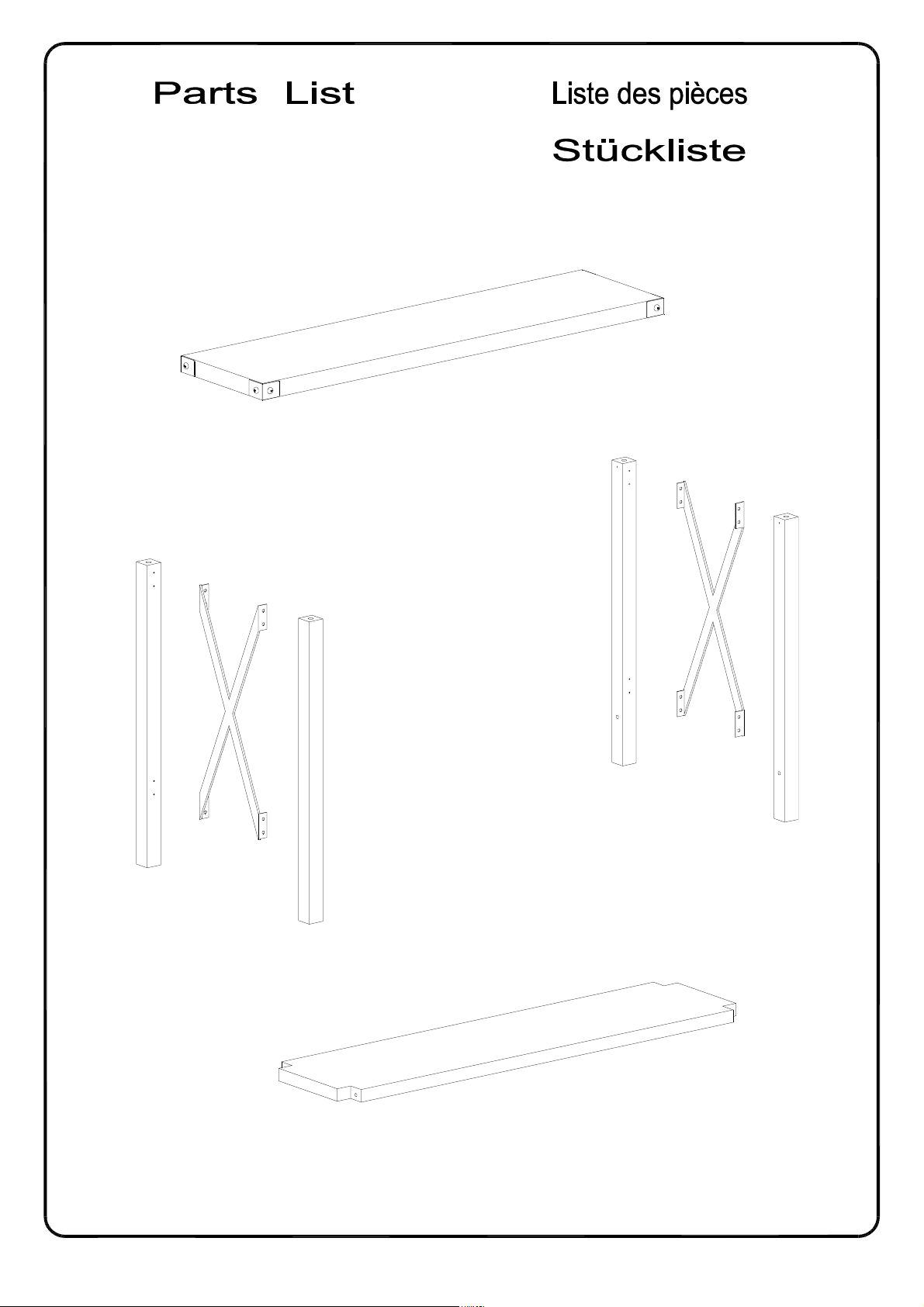

Lista de piezas
1
4
3
5
4
2
5
3
P.6
Page 7

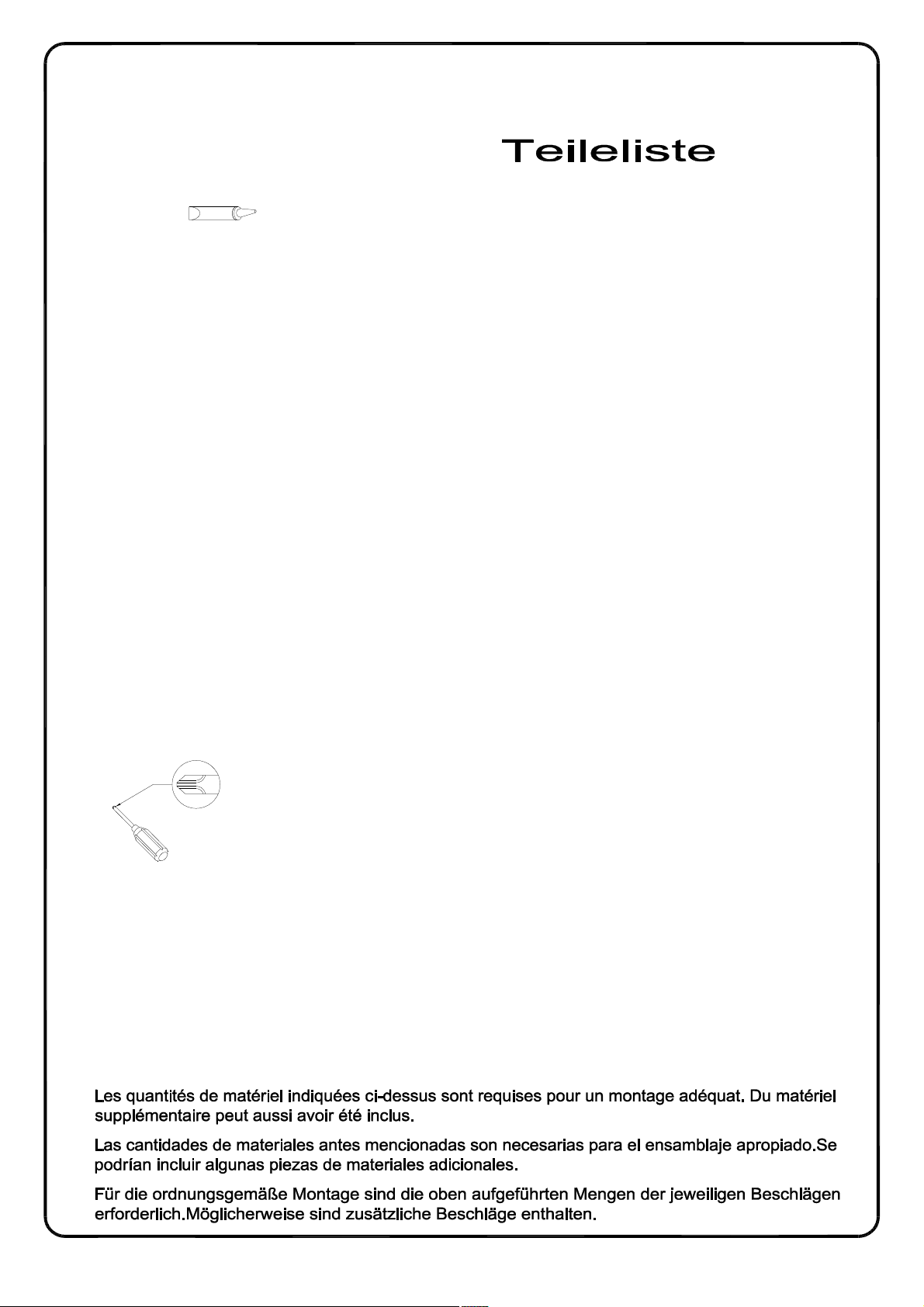

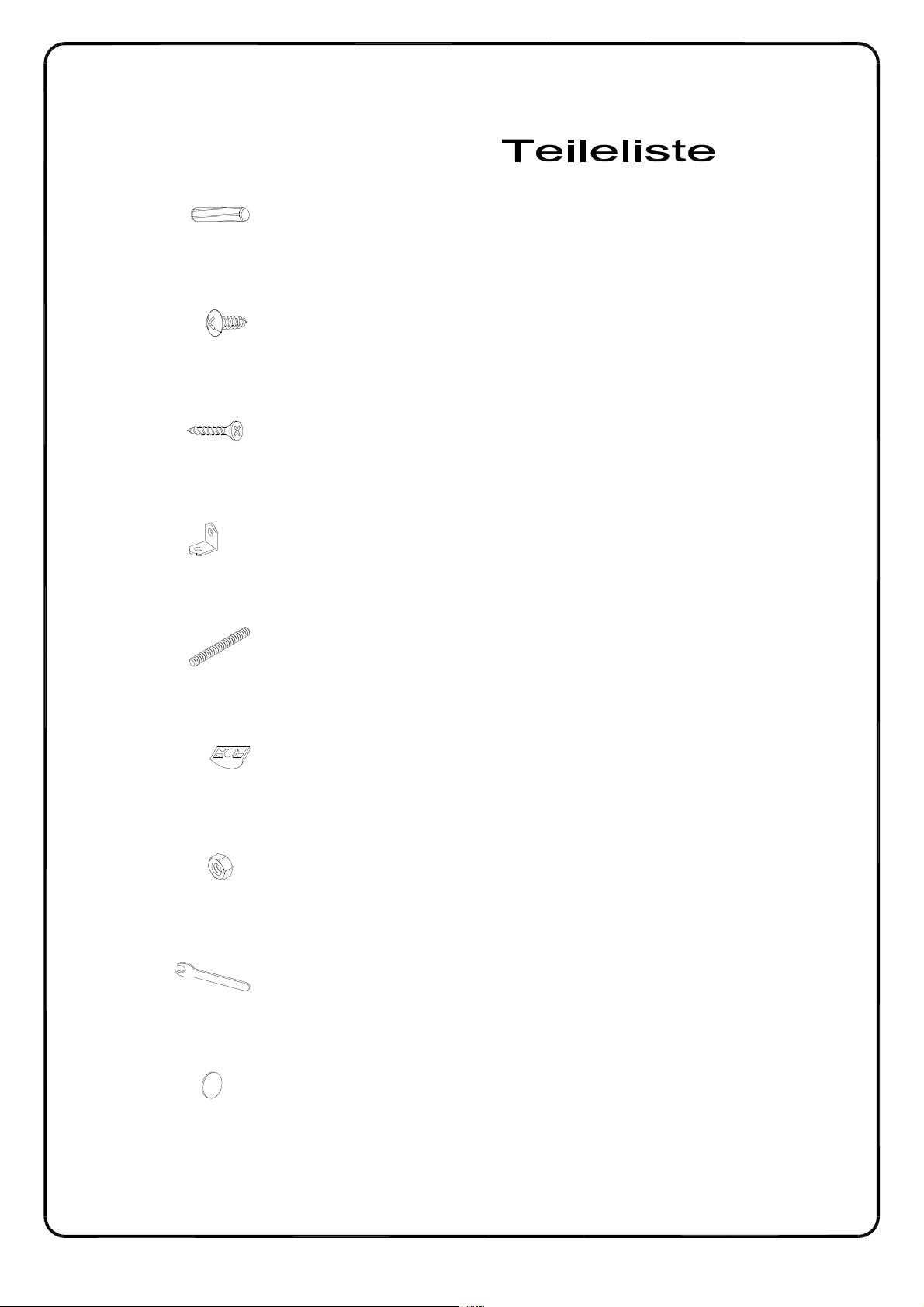

Hardware List Liste du matériel
Liste des pièces
Ø12x40mm
Wooden dowelA 4
Goujon en bois
Clavija de madera
Holzdübel
Ø5x12mm
ScrewB
16
Vis
Tornillo
Schraube
C 8
Ø3x15mm
Screw
Vis
Tornillo
Schraube
BracketD 4
Équerre
Soporte
Klammer
Ø8x60mm
BoltE 4
Boulon
Perno
Bolzen
pcs
pcs
pcs
pcs
pcs
Ø5/16"
Ø5/16"
Ø5/16"
Ø38mm
WasherF 4
Rondelle
Arandela
Unterlegscheibe
NutG 4
Écrou
Tuerca
Mutter
WrenchH 1
Clef
Llave inglesa
Schraubenschlüssel
StickerJ 4
Autocollant
Etiqueta
Aufkleber
pcs
pcs
pc
pcs
P.7
Page 8
Hardware List Liste du matériel
Liste des pièces
Glue tubeK 1
Tube de colle
Pegamento en tubo
Tube Klebstoff
pc
Philips head screwdriver required for assembly
(not included)
Un tournevis cruciforme est requis pour l’assemblage.
(non inclus)
Se requiere un destornillador de cabeza Philips para el montaje
(no incluido)
Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
The hardware quantities listed above are required for proper assembly.Some extra hardware may also
have been included.
P.8
Page 9

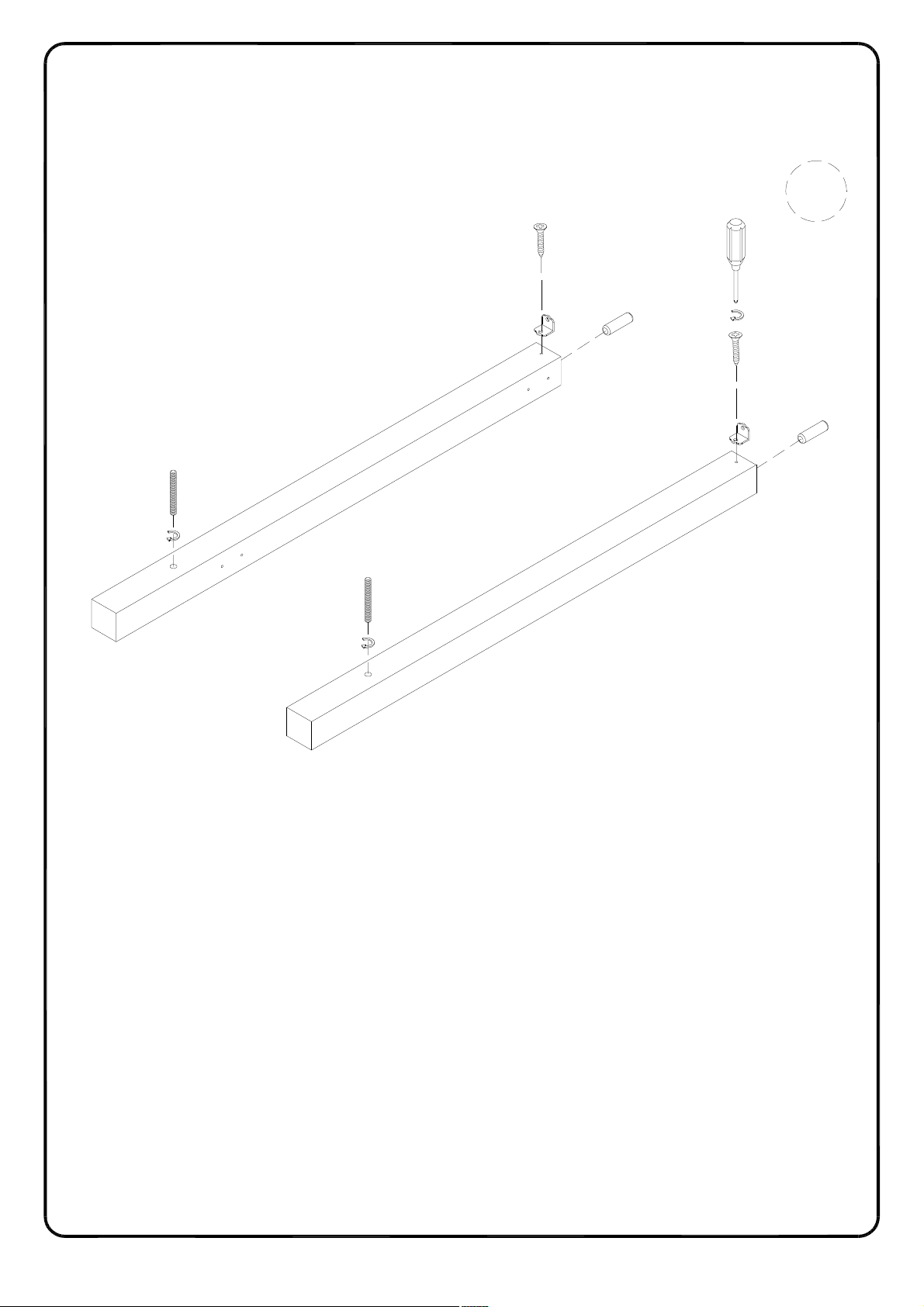

Step 1
x 2pcs
C
D
4
E
3
E
A
C
D
A
(EN)
Insert wooden dowel (A) and bolt (E) into part (3,4). Attach bracket (D) to part (3,4) using screw
(C) with screwdriver. Repeat this step with remaining legs.
(FR)
Insérez le goujon en bois (A) et l'écrou (E) dans les pièces (3, 4). Fixez l'équerre (D) aux
pièces (3, 4) avec une vis (C) à l'aide du tournevis. Répétez cette étape avec les pieds restants.
(ESP)
Inserte la clavija de madera (A) y el perno (E) en la pieza (3, 4). Fije el soporte (D) a la pieza (3,
4) utilizando un tornillo (C) con un destornillador. Repita este paso con las patas restantes.
(DE)
Holzdübel (A) und Schraube (E) in Teil (3,4) einfügen. Klammer (D) mit Schraube (C) und
Schraubenzieher an Teil (3,4) befestigen. Diesen Schritt mit den übrigen Beinen wiederholen.
P.9
Page 10

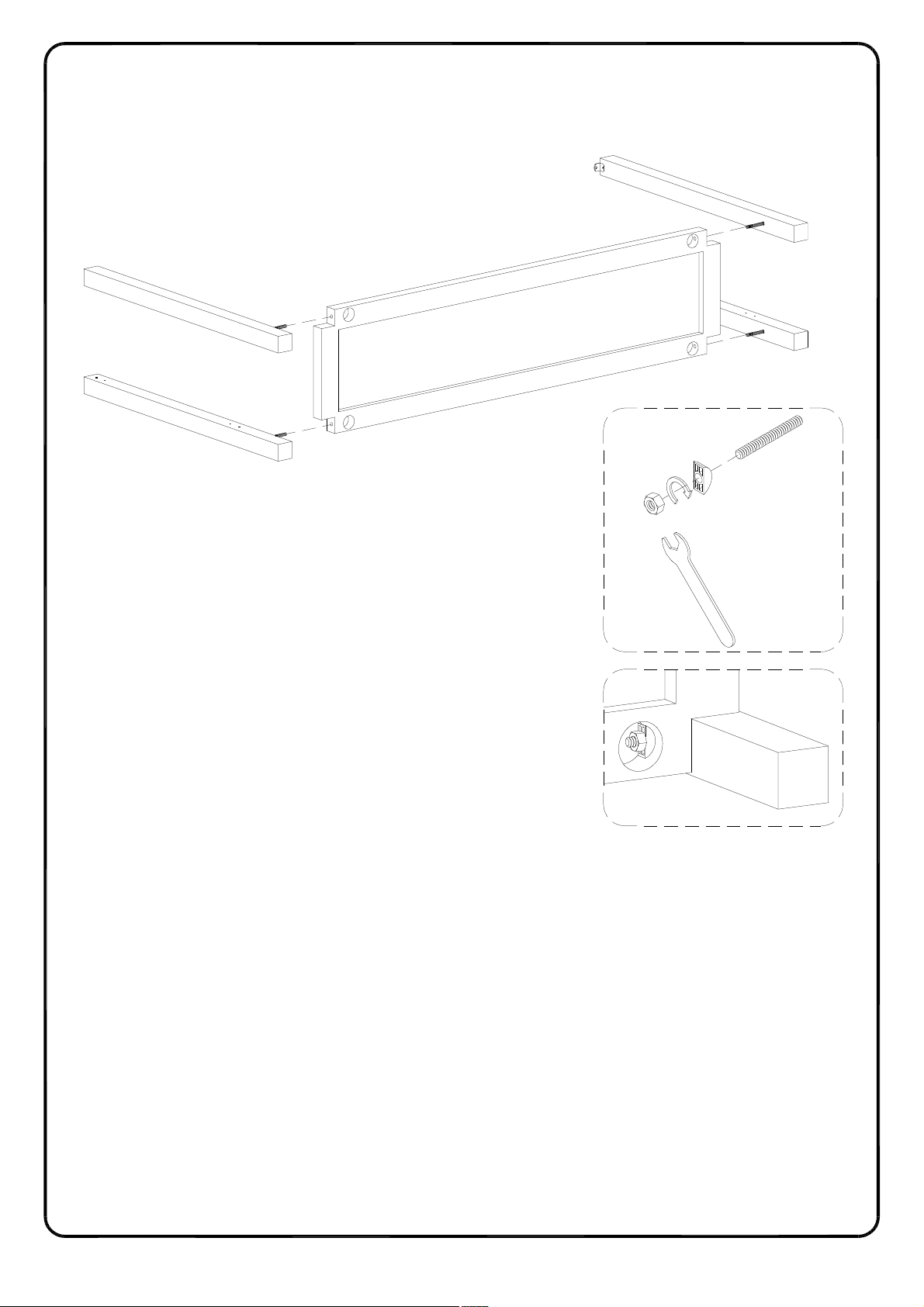

Step 2
3
4
2
4
3
G x4
F x4
H
(EN)
Attach parts (3, 4) to part (2) using nut (G), washer (F), and bolt (E) with wrench (H).
E x4
(FR)
Fixez les pièces (3, 4) à la pièce (2) avec un écrou (G), une rondelle (F) et un boulon (E) à l'aide
de la clef (H).
(ESP)
Fije las piezas (3, 4) a la pieza (2) utilizando la tuerca (G), la arandela (F), y el perno (E) con la
llave (H).
(DE)
Teile (3, 4) mit der Mutter (G), der Unterlegscheibe (F) und der Schraube (E) mit dem
Schraubenschlüssel (H) an Teil (2) befestigen.
P.10
Page 11

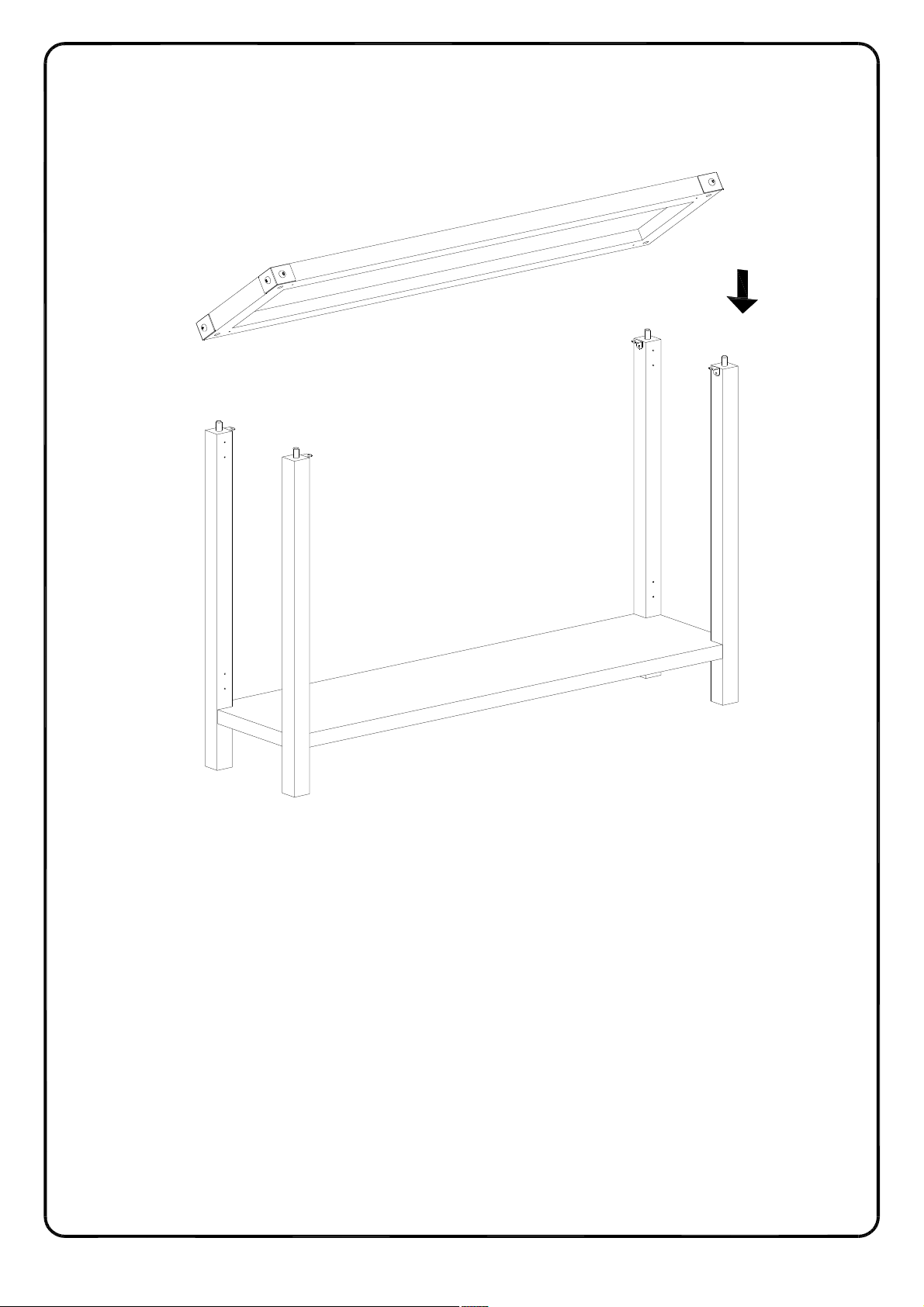

Step 3
1
4
3
3
4
(EN)
Attach part (1) to parts (3,4) .
(FR)
Fixez la pièce (1) aux pièces (3, 4).
2
(ESP)
Fije la pieza (1) a las piezas (3, 4).
(DE)
Teil (1) an Teile (3,4) befestigen.
P.11
Page 12

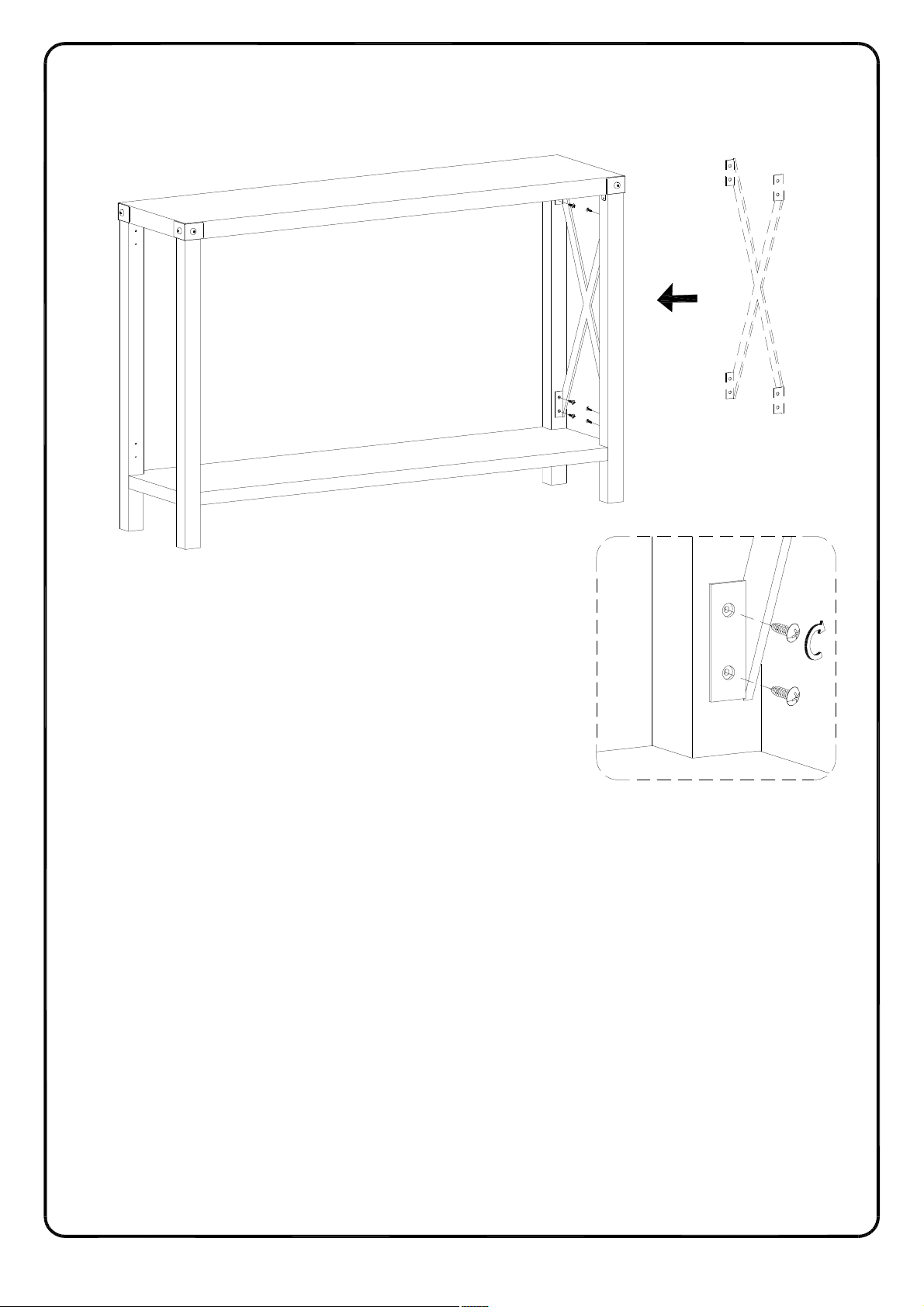

Step 4
5
4
3
(EN)
Secure part (5) to parts (3,4) using screw (B) .
(FR)
Fixez la pièce (5) aux pièces (3, 4) à l'aide de la vis (B).
(ESP)
Asegure la pieza (5) a las piezas (3, 4) utilizando un tornillo (B).
(DE)
Teil (5) mit der Schraube (B) an den Teilen (3, 4) befestigen.
Bx8
P.12
Page 13

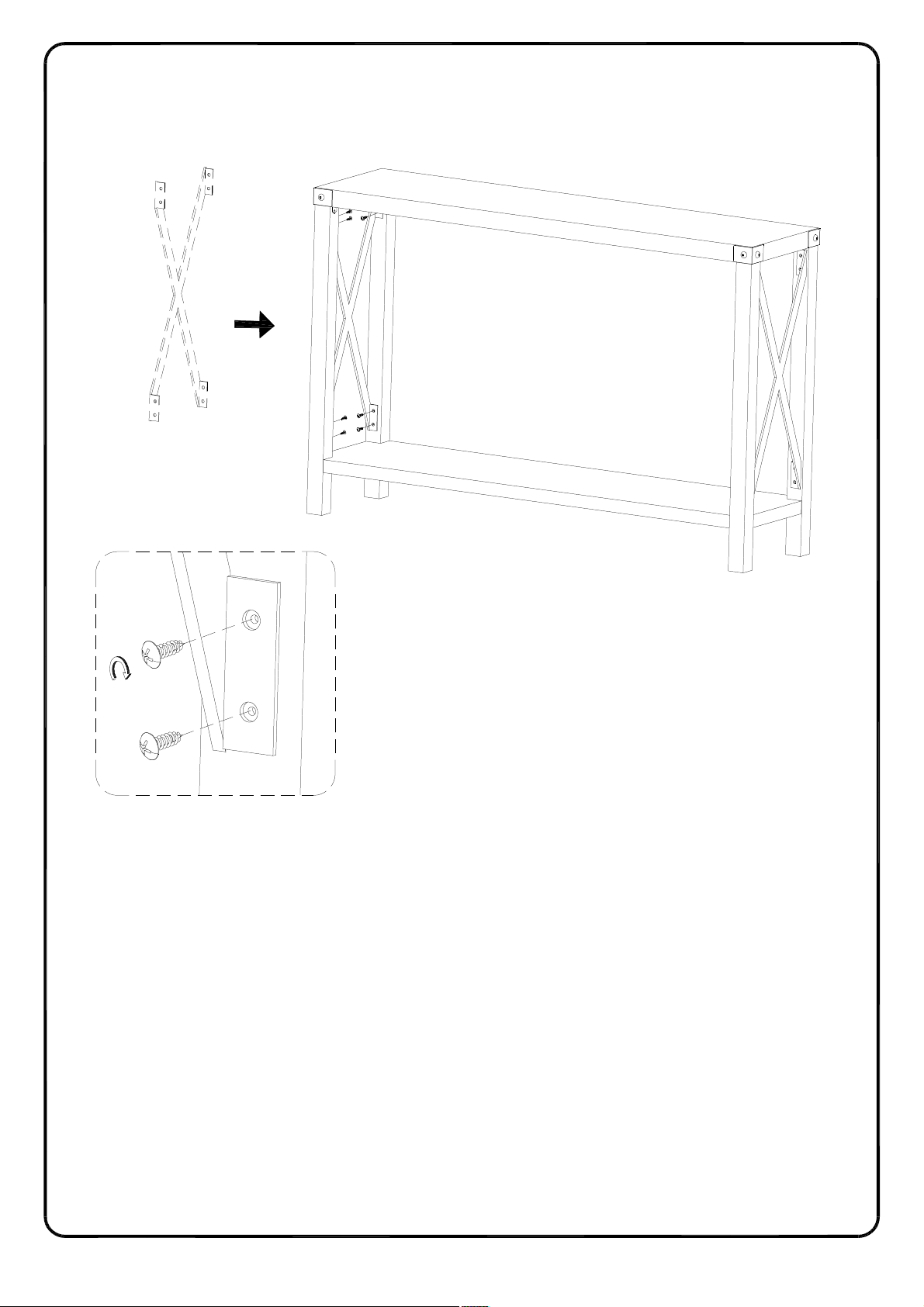

Step 5
5
3
4
Bx8
(EN)
Secure part (5) to parts (3,4) using screw (B).
(FR)
Fixez la pièce (5) aux pièces (3, 4) à l'aide de la vis (B).
(ESP)
Asegure la pieza (5) a las piezas (3, 4) utilizando un tornillo (B).
(DE)
Teil (5) mit der Schraube (B) an den Teilen (3, 4) befestigen.
P.13
Page 14

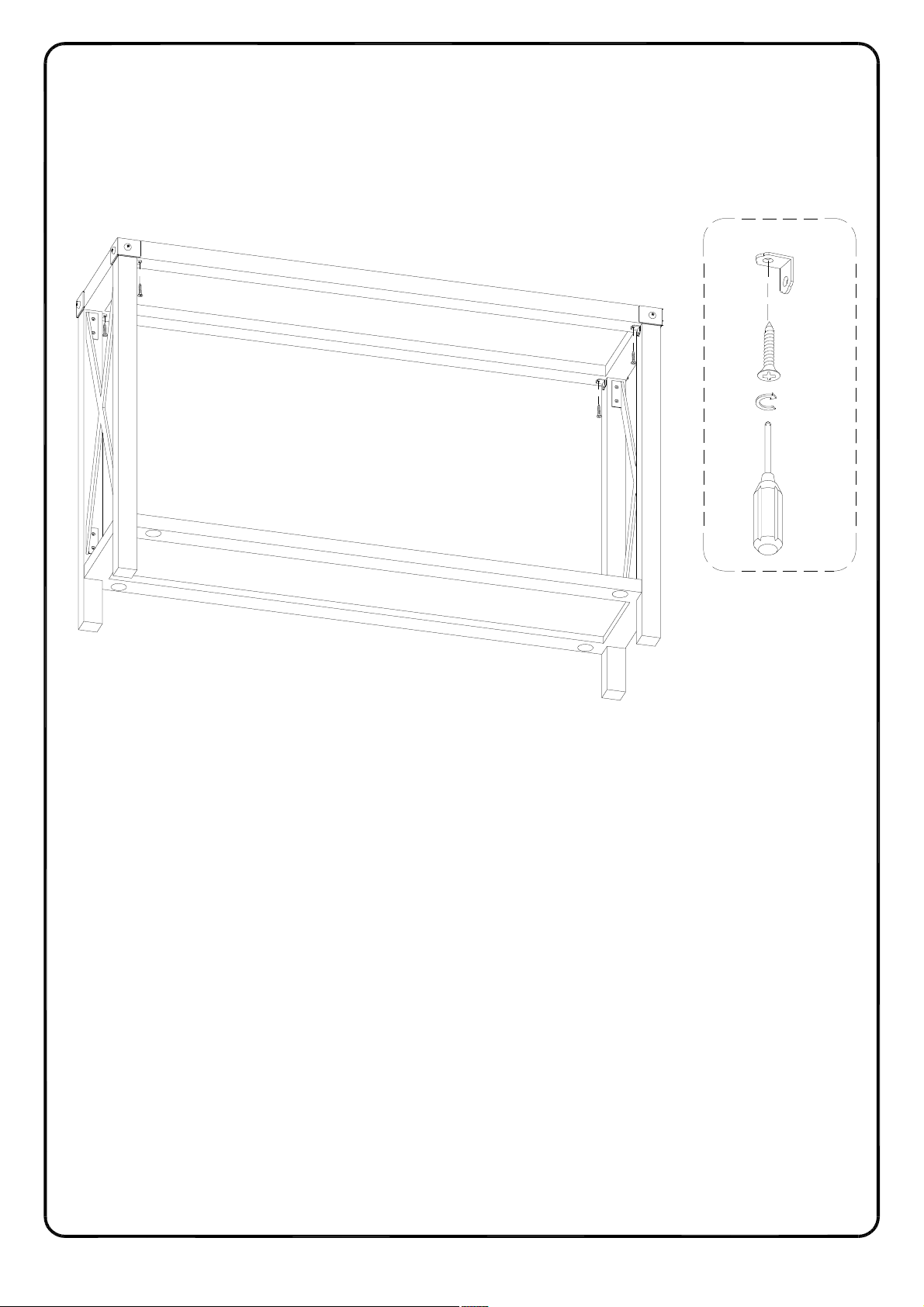

Step 6
D
1
C x4
2
(EN)
Use screw (C) to secure part (D) to part (1).
(FR)
Utilisez la vis (C) pour fixer la pièce (D) à la pièce (1).
(ESP)
Utilice un tornillo (C) para asegurar la pieza (D) a la pieza (1).
(DE)
Teil (D) mit der Schraube (C) an Teil (1) befestigen.
P.14
Page 15

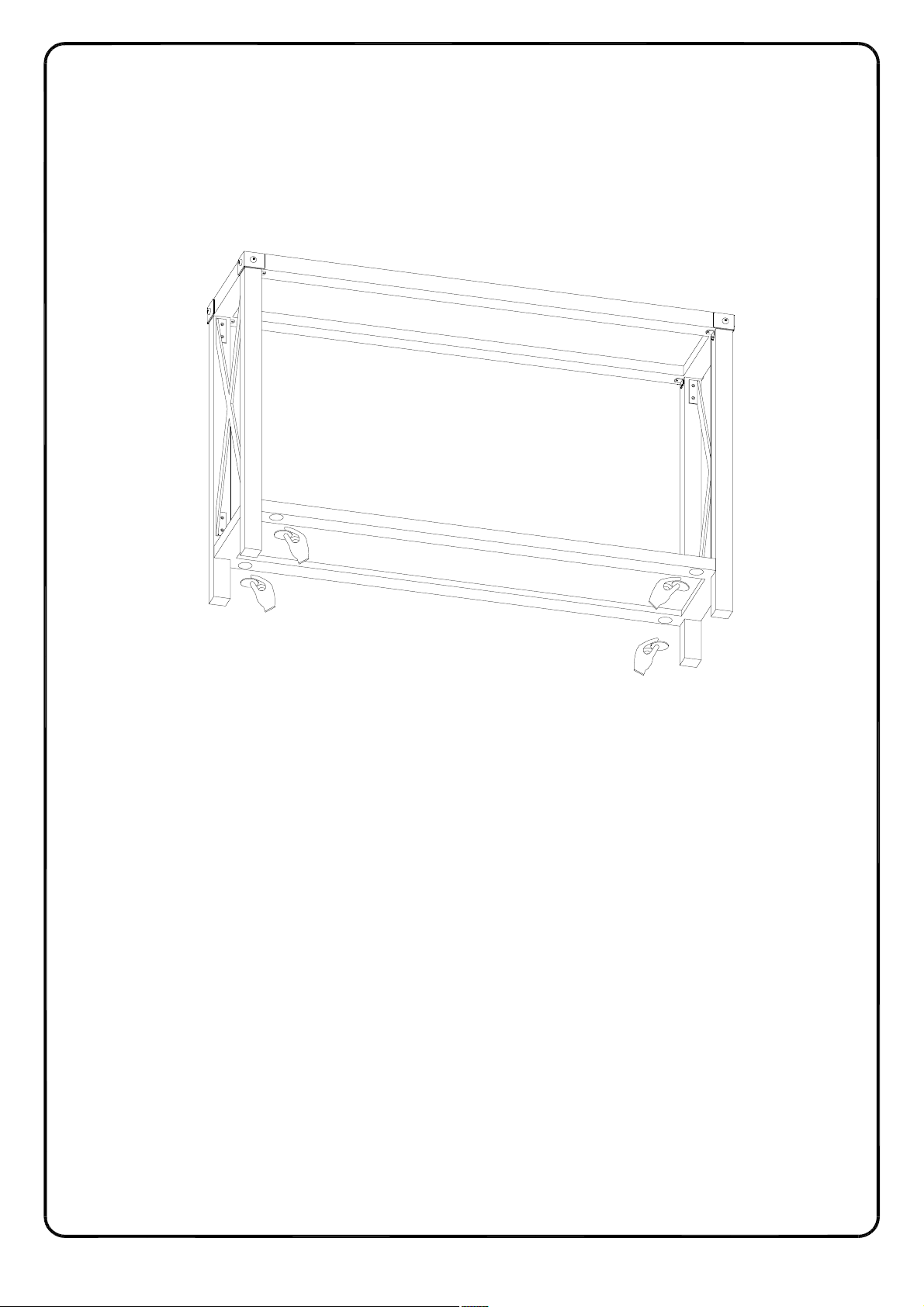

Step 7
J
2
J
(EN)
Place sticker (J) over holes as per diagram.
(FR)
Apposez l'autocollant (J) sur les trous comme indiqué sur le schéma.
J
J
(ESP)
Coloque la etiqueta (J) sobre los orificios como se indica en el diagrama.
(DE)
Aufkleber (J) wie in der Abbildung über den Löchern anbringen.
P.15
Page 16

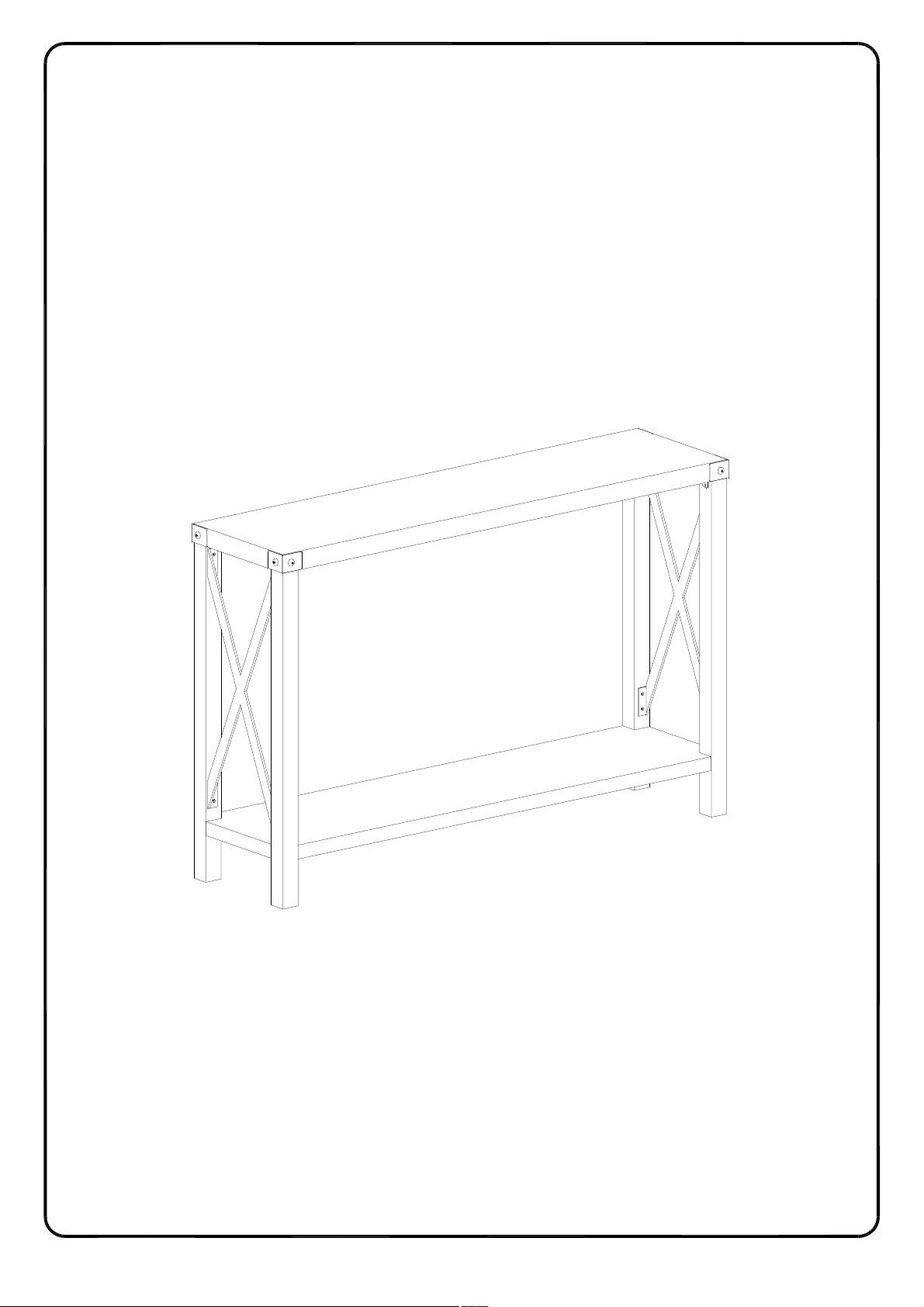

Step 8
Final Assembly
P.16
