General Assembly Guidelines
I. Ensure that all parts and hardware are available before beginning assembly.
II. Follow each step carefully to ensure the proper assembly of this product.
III. Two people are recommended for ease in the assembly of this product.
IV. The three main types of hardware used to assemble this product are: wood
dowels, screws and bolts.
V. The provided glue is to secure wood dowels in place. When first inserting dowels,
locate the appropriate hole for the dowel, place a small amount of glue in the hole
and insert the dowel. Wipe away excess glue immediately.
21
In future assembly steps when dowels are necessary to attach assembly parts
together, place a small amount of glue on the end of the dowel before attaching
parts together. Wipe away excess glue immediately.
VI. A Phillips head screwdriver is required for the assembly of this product .
VII. Power tools should not be used to assemble this product.
VIII. Drill may be needed for securing product to wall.
(EN)
P.2
Page 3
Instructions de montage générales
I. Assurez-vous que toutes les pièces et tout le matériel sont disponibles avant de
commencer le montage.
II. Suivez attentivement chaque étape afin de vous assurer du montage adéquat de
ce produit.
III. Il est recommandé d'être deux pour faciliter le montage de ce produit.
IV. Les principaux types de matériel utilisés pour assembler ce produit sont : des goujons
en bois, des vis et des boulons.
V. La colle fournie a pour but de maintenir en place les goujons en bois. Quand vous insérez
les goujons, localisez le trou approprié pour le goujon, déposez une petite quantité de colle
dans le trou et insérez le goujon. Essuyez l'excès de colle immédiatement.
21
Dans les prochaines étapes de montage, lorsque des goujons sont nécessaires pour
assembler les pièces, déposez une petite quantité de colle à l'extrémité du goujon
avant d'assembler les pièces. Essuyez l'excès de colle immédiatement.
VI. Un tournevis cruciforme est requis pour le montage de ce produit.
VII. Des outils électriques ne doivent pas être utilisés pour monter ce produit.
VIII. Une perceuse peut être nécessaire pour fixer le produit au mur.
(FR)
P.3
Page 4
Pautas generales para el ensamblaje
I. Asegúrese de que todas las partes y herrajes estén disponibles antes del ensamblaje.
II. Siga cada paso cuidadosamente para garantizar el ensamblaje correcto de este producto.
III. Se recomienda que dos personas realicen el ensamblaje de este producto para una mayor
facilidad.
IV. Los tres tipos principales de herraje usados para ensamblar este producto son: clavijas
de madera, tornillos y pernos.
V. El pegamento que se proporciona es para asegurar las clavijas de madera en su lugar.
Cuando inserte las clavijas, ubique el agujero adecuado para la clavija, coloque una
pequeña cantidad de pegamento en el agujero e inserte la clavija. Limpie el exceso de
pegamento de inmediato.
21
En los pasos posteriores del ensamblaje, cuando las clavijas sean necesarias para fijar las
partes del ensamblaje, coloque una pequeña cantidad de pegamento en el extremo de la
clavija antes de unir las partes. Limpie el exceso de pegamento de inmediato.
VI. Es necesario un destornillador Phillips para el ensamblaje de este producto.
VII. No se deberán usar herramientas eléctricas en el ensamblaje de este producto.
VIII. Es probable que se necesite un taladro para asegurar el producto a la pared.
(ESP)
P.4
Page 5
Allgemeine Montagerichtlinien
I. Achten Sie darauf, dass vor Beginn der Montage alle Bauteile und Hardware zur
Verfügung stehen.
II. Befolgen Sie jeden Schritt genau, um die ordnungsgemäße Montage dieses Produkts zu
gewährleisten.
III. Es werden zwei Personen empfohlen, um die Montage dieses Produkts zu vereinfachen.
IV. Die drei Haupttypen von Beschlägen, die zur Montage dieses Produkts verwendet werden,
sind: Holzdübel Schrauben und Bolzen.
V. Der mitgelieferte Leim dient zur Befestigung von Holzdübeln. Beim ersten Einsetzen von
Dübeln das passende Dübelloch finden, eine kleine Menge Kleber in das Loch geben und den
Dübel einsetzen. Überschüssigen Kleber sofort abwischen.
21
In zukünftigen Montageschritten, wenn Dübel zur Befestigung von Montageteilen benötigt
werden, eine kleine Menge Klebstoff auf das Ende des Dübels geben, bevor die Teile
miteinander befestigt werden. Überschüssigen Kleber sofort abwischen.
VI. Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt.
VII. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden.
VIII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen.
(DE)
P.5
Page 6
Lista de piezas
1
2
2
2
3
2
3
4
4
4
4
P.6
Page 7
Hardware List Liste du matériel
Liste des pièces
B
C
D
Ø8x40mm
Ø1/4"x20mm
Ø1/4"x13mm
M 4
Wooden dowelA 4
Goujon en bois
Clavija de madera
Holzdübel
Bolt
20
Boulon
Perno
Bolzen
Bolt
Boulon
Perno
Bolzen
Hex Key
Clé hexagonale
Llave hexagonal
Sechskantschlüssel
pcs
pcs
pcs
9
pc
1
E
F
G
H
Ø16mm
Ø4x26mm
Washer
Rondelle
Arandela
Unterlegscheibe
L Shape Bracket
Support en L
Soporte en L
L-Form-Klammer
Screw
Vis
Tornillo
Schraube
Plug
Fiche
Enchufe
Stöpsel
pc
1
pc
1
pc
1
pc
1
J
Glue tube 1
pc
Tube de colle
Pegamento en tubo
Kleberohr
P.7
Page 8
Hardware List Liste du matériel
Liste des pièces
Philips head screwdriver required for assembly
(not included)
Un tournevis cruciforme est requis pour l’assemblage.
(non inclus)
Se requiere un destornillador de cabeza Philips para el montaje
(no incluido)
Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
The hardware quantities listed above are required for proper assembly.Some extra hardware may also
have been included.
P.8
Page 9

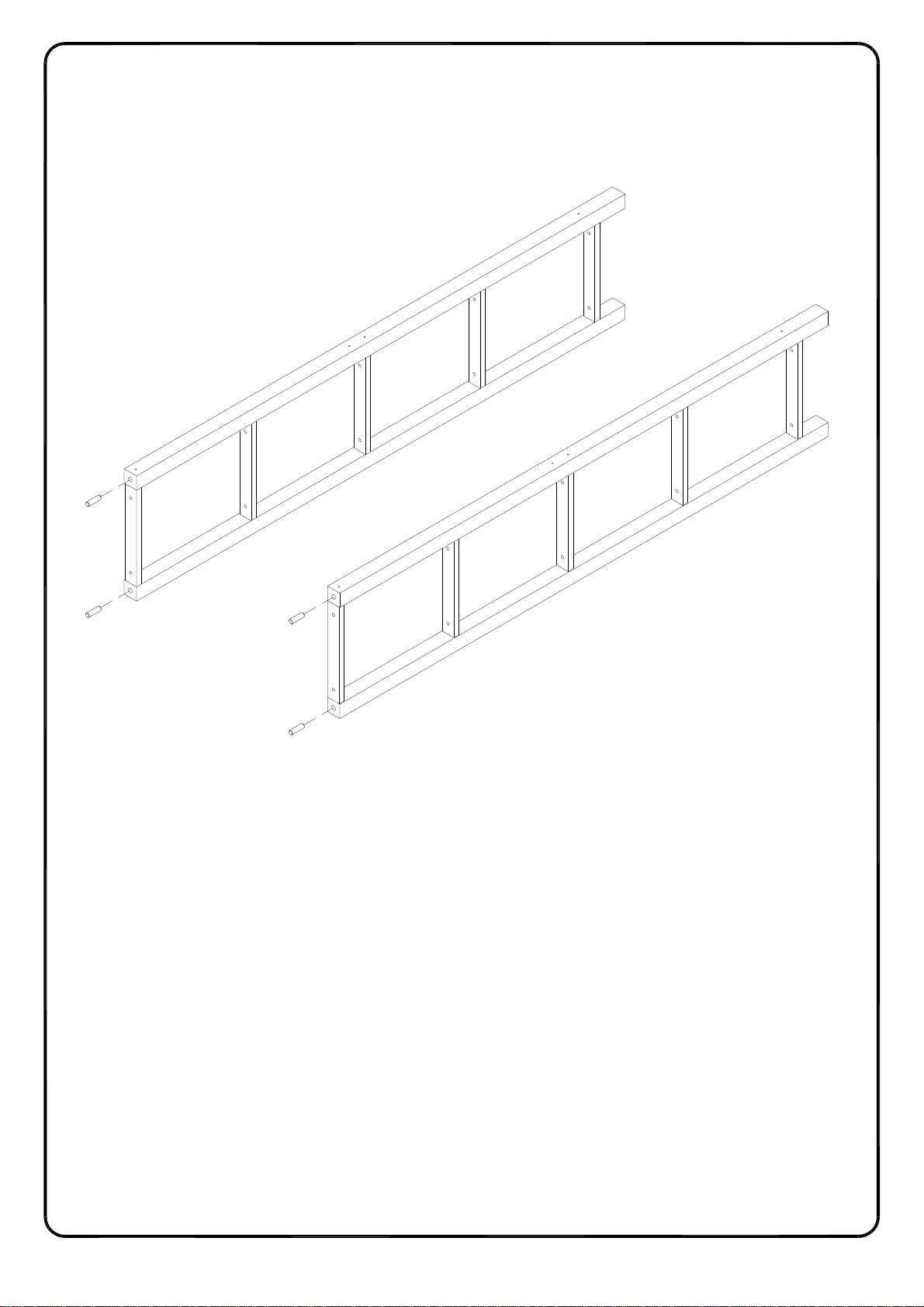

Step 1
A
3
3
A
A
A
(EN)
Insert wooden dowel (A) into part (3).
(FR)
Insérez le goujon en bois (A) dans la pièce (3).
(ESP)
Inserte la clavija de madera (A) en la pieza (3).
(DE)
Holzdübel (A) in Teil (3) einfügen.
P.9
Page 10

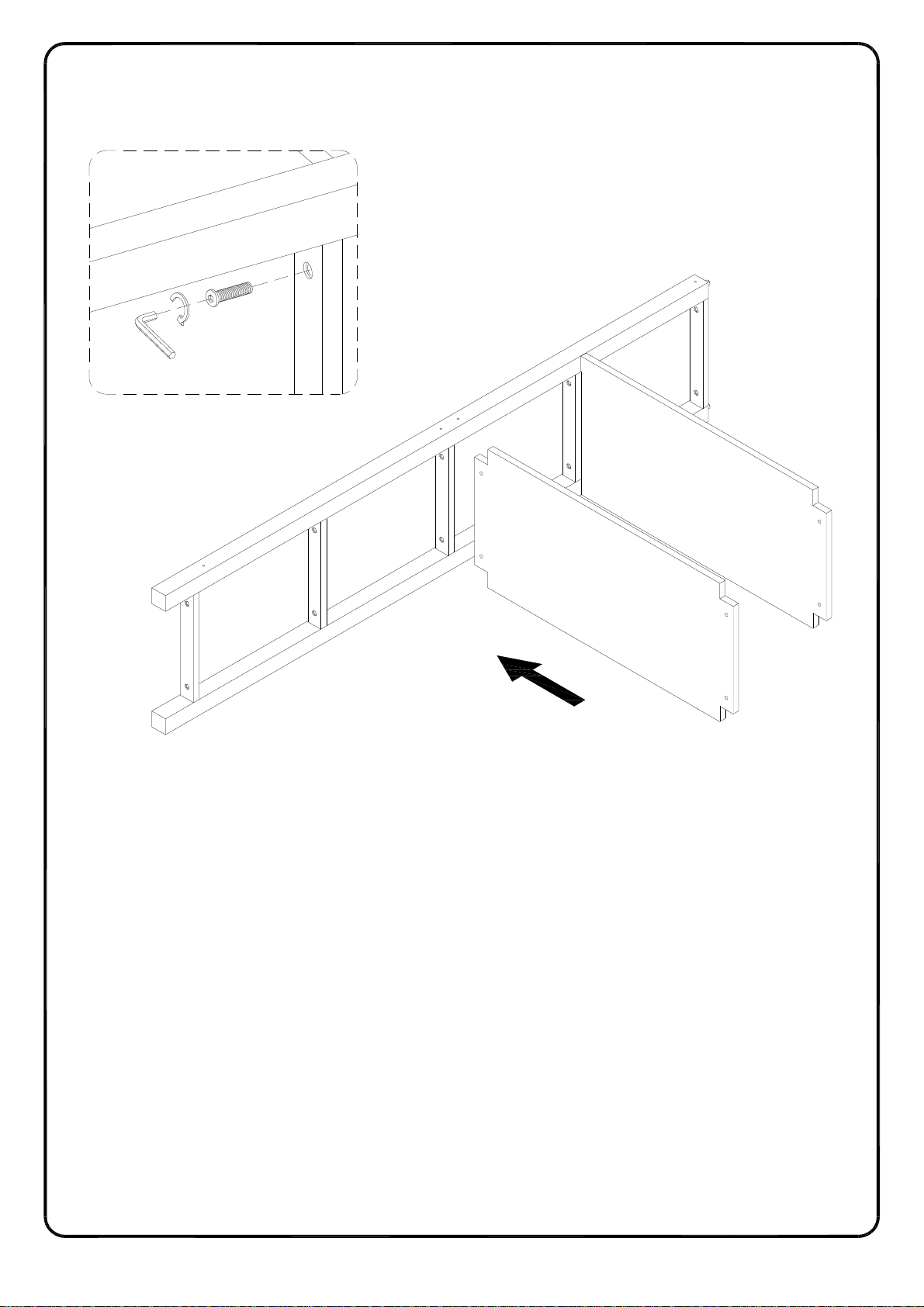

Step 2
D
B
3
(EN)
Attach part (2) to part(3),using bolt (B) with hex key (D) to secure.
(FR)
2
Fixez la pièce (2) à la pièce (3) à l'aide du boulon (B) et de la clef hexagonale (D).
(ESP)
Fije la pieza (2) a la pieza (3) utilizando un perno (B) con la llave hexagonal (D) para asegurarla.
(DE)
Teil (2) mit der Schraube (B) und dem Inbusschlüssel (D) an Teil (3) befestigen.
P.10
Page 11
Step 3
D
B
3
2
(EN)

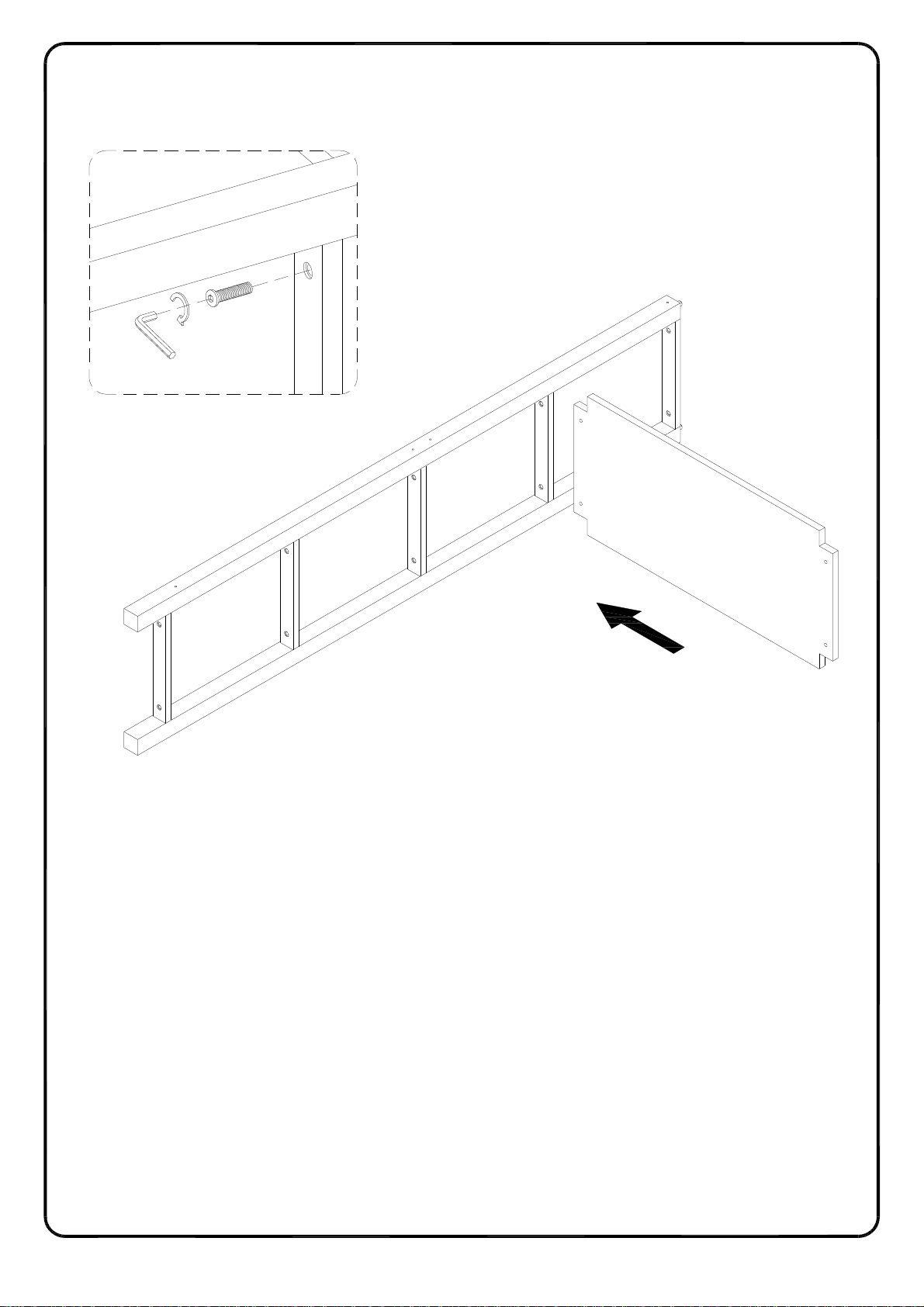

Attach part (2) to part(3),using bolt (B) with hex key (D) to secure.
(FR)
Fixez la pièce (2) à la pièce (3) à l'aide du boulon (B) et de la clef hexagonale (D).
(ESP)
Fije la pieza (2) a la pieza (3) utilizando un perno (B) con la llave hexagonal (D) para asegurarla.
(DE)
Teil (2) mit der Schraube (B) und dem Inbusschlüssel (D) an Teil (3) befestigen.
P.11
Page 12
Step 4
D
B
3
2
(EN)

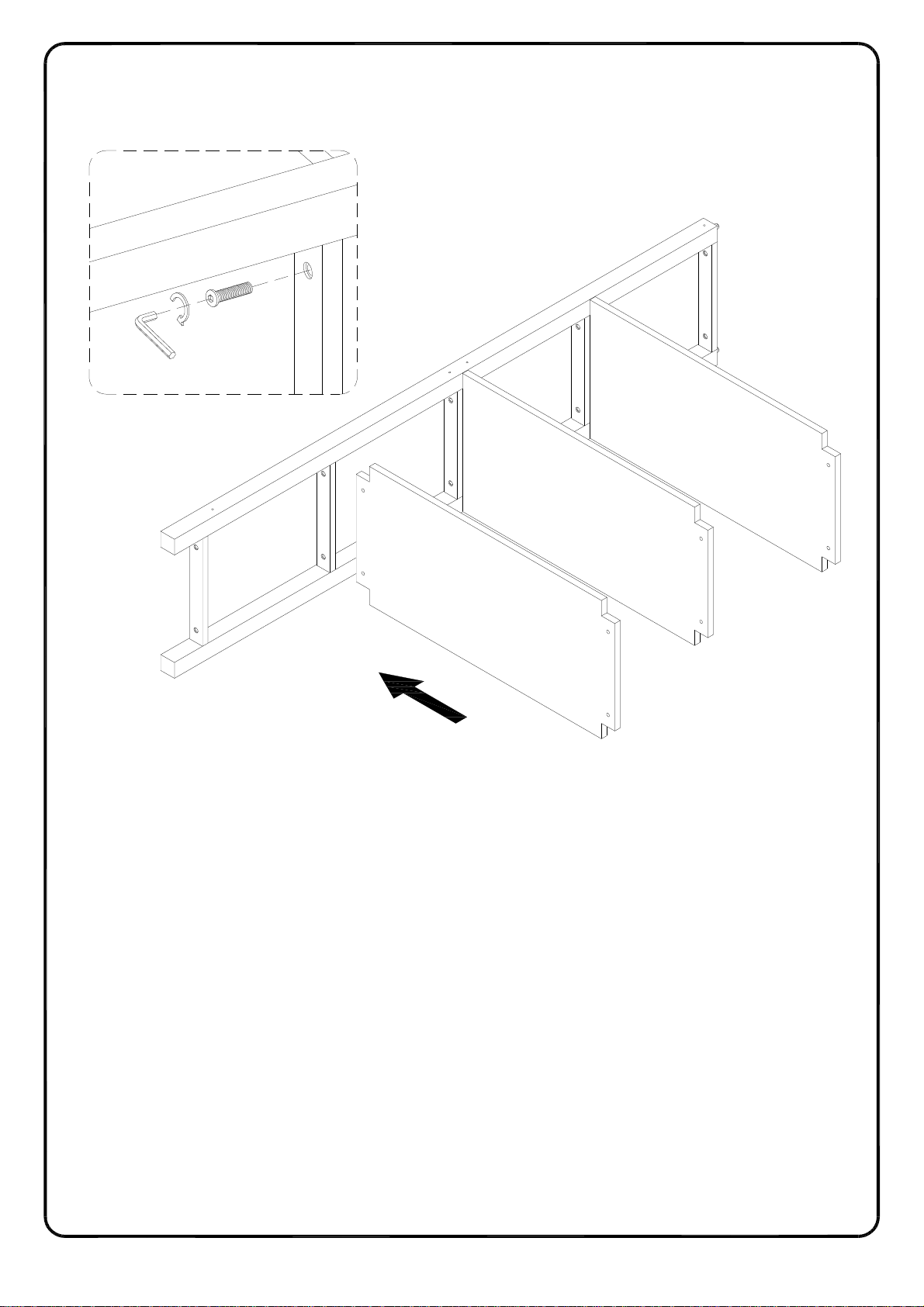

Attach part (2) to part(3),using bolt (B) with hex key (D) to secure.
(FR)
Fixez la pièce (2) à la pièce (3) à l'aide du boulon (B) et de la clef hexagonale (D).
(ESP)
Fije la pieza (2) a la pieza (3) utilizando un perno (B) con la llave hexagonal (D) para asegurarla.
(DE)
Teil (2) mit der Schraube (B) und dem Inbusschlüssel (D) an Teil (3) befestigen.
P.12
Page 13

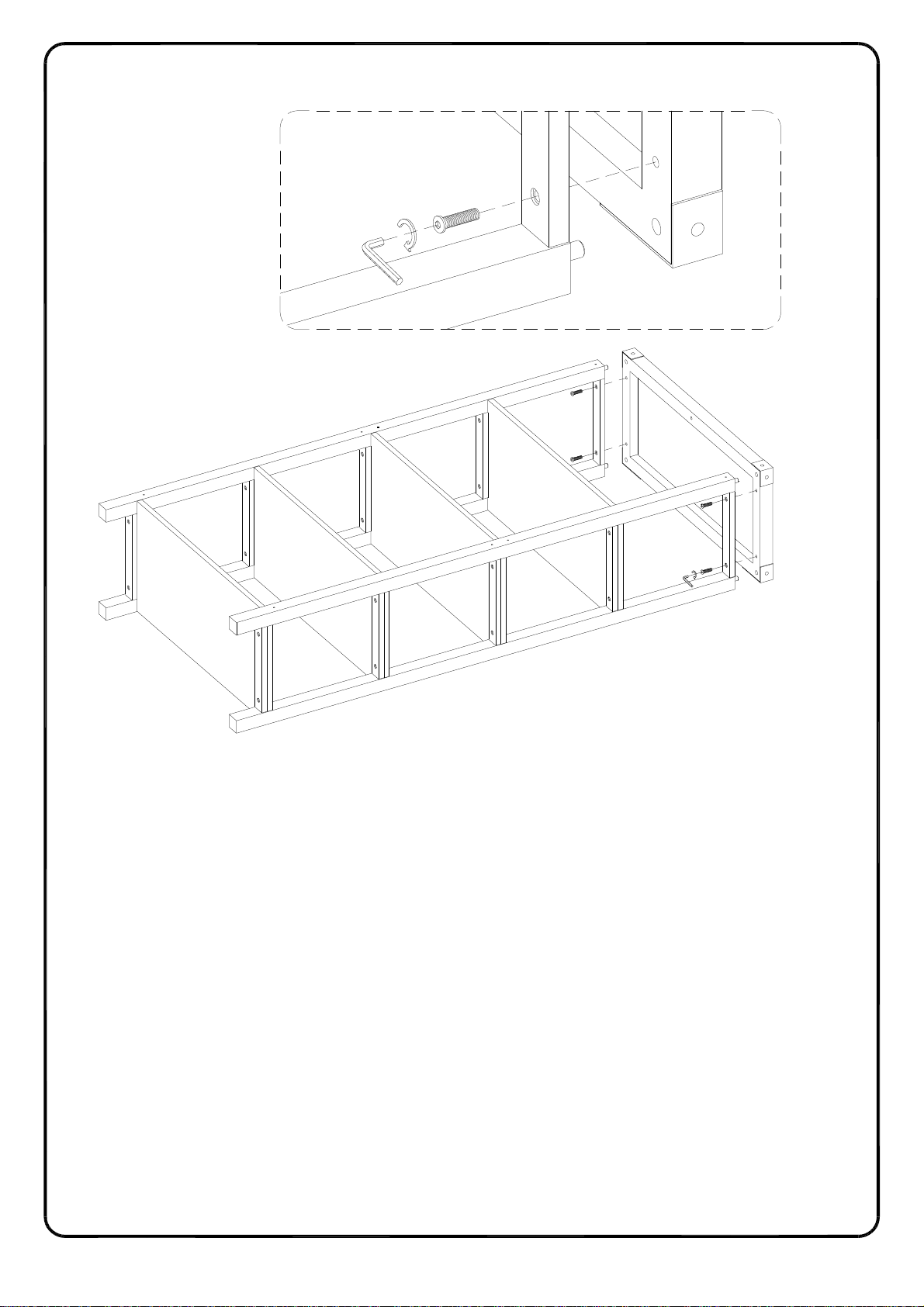

Step 5
D
B
3
2
(EN)
Attach part (2) to part(3),using bolt (B) with hex key (D) to secure.
(FR)
Fixez la pièce (2) à la pièce (3) à l'aide du boulon (B) et de la clef hexagonale (D).
(ESP)
Fije la pieza (2) a la pieza (3) utilizando un perno (B) con la llave hexagonal (D) para asegurarla.
(DE)
Teil (2) mit der Schraube (B) und dem Inbusschlüssel (D) an Teil (3) befestigen.
P.13
Page 14
Step 6
B
D
2
2
2
2
3
(EN)
Repeat this action one more time , Attach part (2) to part(3),using bolt (B) with hex key (D) to
secure.
(FR)
Répétez cette action une fois de plus. Fixez la pièce (2) à la pièce (3) à l'aide du boulon (B) et
de la clef hexagonale (D).
(ESP)
Repita esta acción una vez más. Fije la pieza (2) a la pieza (3) utilizando un perno (B) con la
llave hexagonal (D) para asegurarla.
(DE)
Diesen Schritt noch einmal wiederholen. Teil (2) mit der Schraube (B) und dem Inbusschlüssel
(D) an Teil (3) befestigen.
P.14
Page 15
Step 7
B
D
3
1
3
(EN)

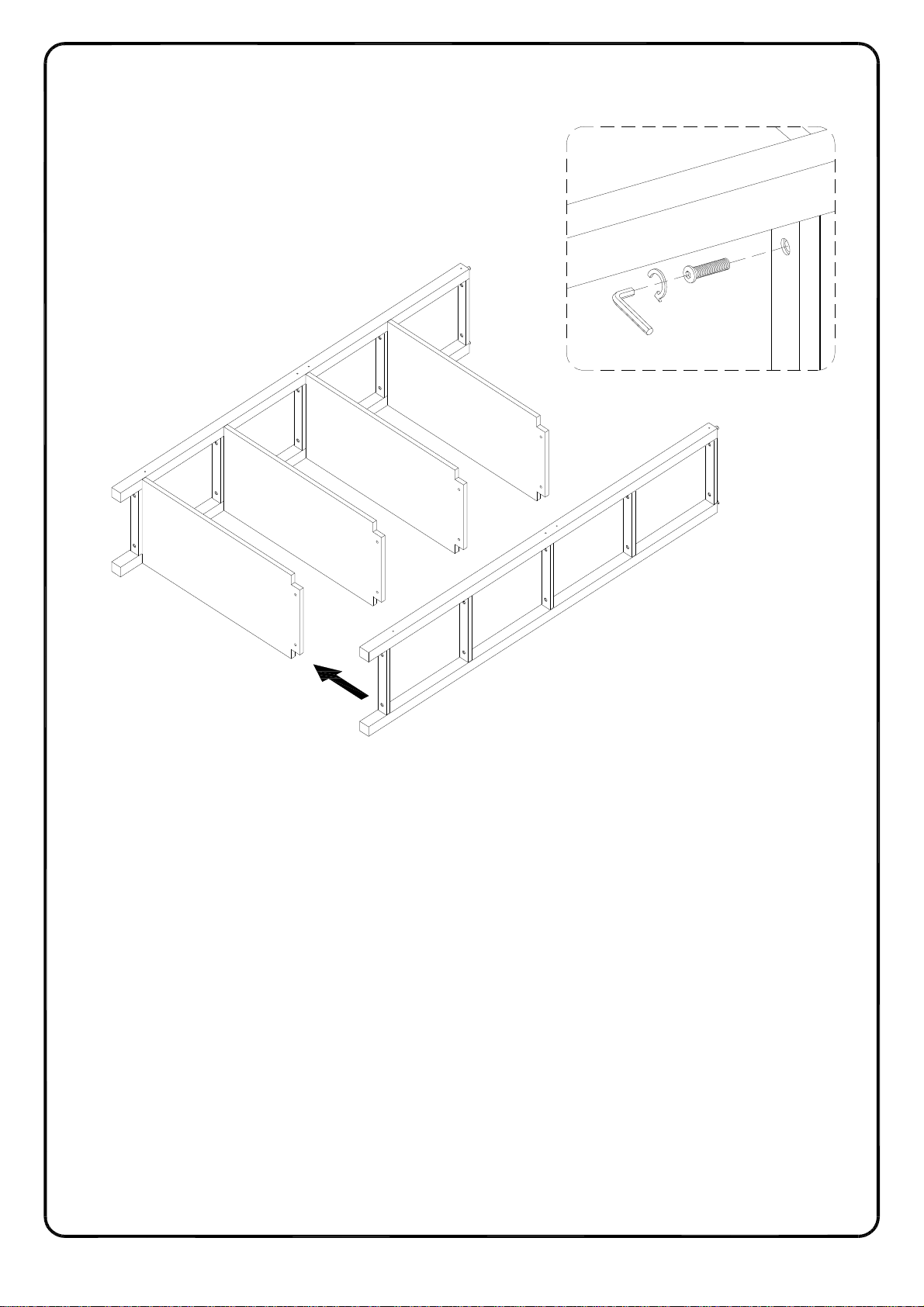

Attach part (1) to part (3) two sides,using bolt (B) with hex key (D) to secure.
(FR)
Fixez la pièce (1) aux deux côtés de la pièce (3) à l'aide du boulon (B) et de la clef
hexagonale (D).
(ESP)
Fije la pieza (1) a ambos lados de la pieza (3) utilizando un perno (B) con la llave hexagonal
(D) para asegurarla.
(DE)
Teil (1) mit der Schraube (B) und dem Inbusschlüssel (D) an Teil (3) an beiden Seiten befestigen.
P.15
Page 16
Step 8
D
C
C
4
C
4
4
C
3

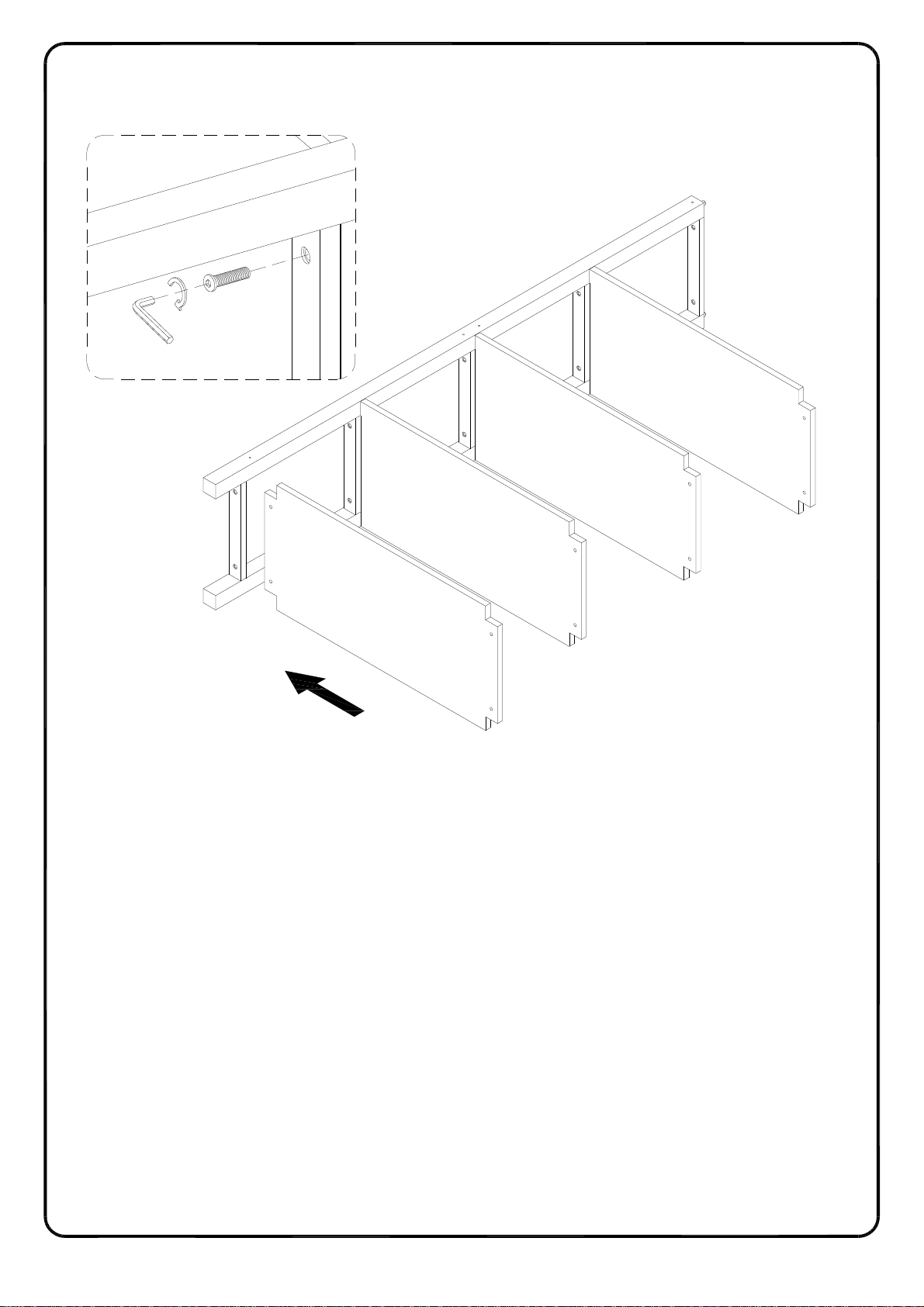

(EN)
Part (4) should be tighten up into part(3) two sides in diagonally opposite position by using Hex
Key(D), Bolt (C) .
4
C
C
3
(FR)
La pièce (4) doit être serrée sur les deux côtés de la pièce (3) en position diagonalement
opposée à l'aide de la clef hexagonale (D) et du boulon (C).
(ESP)
La pieza (4) debería ajustarse a ambos lados de la pieza (3) en posición diagonalmente
opuesta utilizando la llave hexagonal (D), perno (C).
(DE)
Teil (4) sollte an Teil (3) mit beiden Seiten in diagonal gegenüberliegender Position mit dem
Inbusschlüssel (D) und der Schraube (C) festgezogen werden.
P.16
Page 17
Step 9
D
C
F
1
(EN)

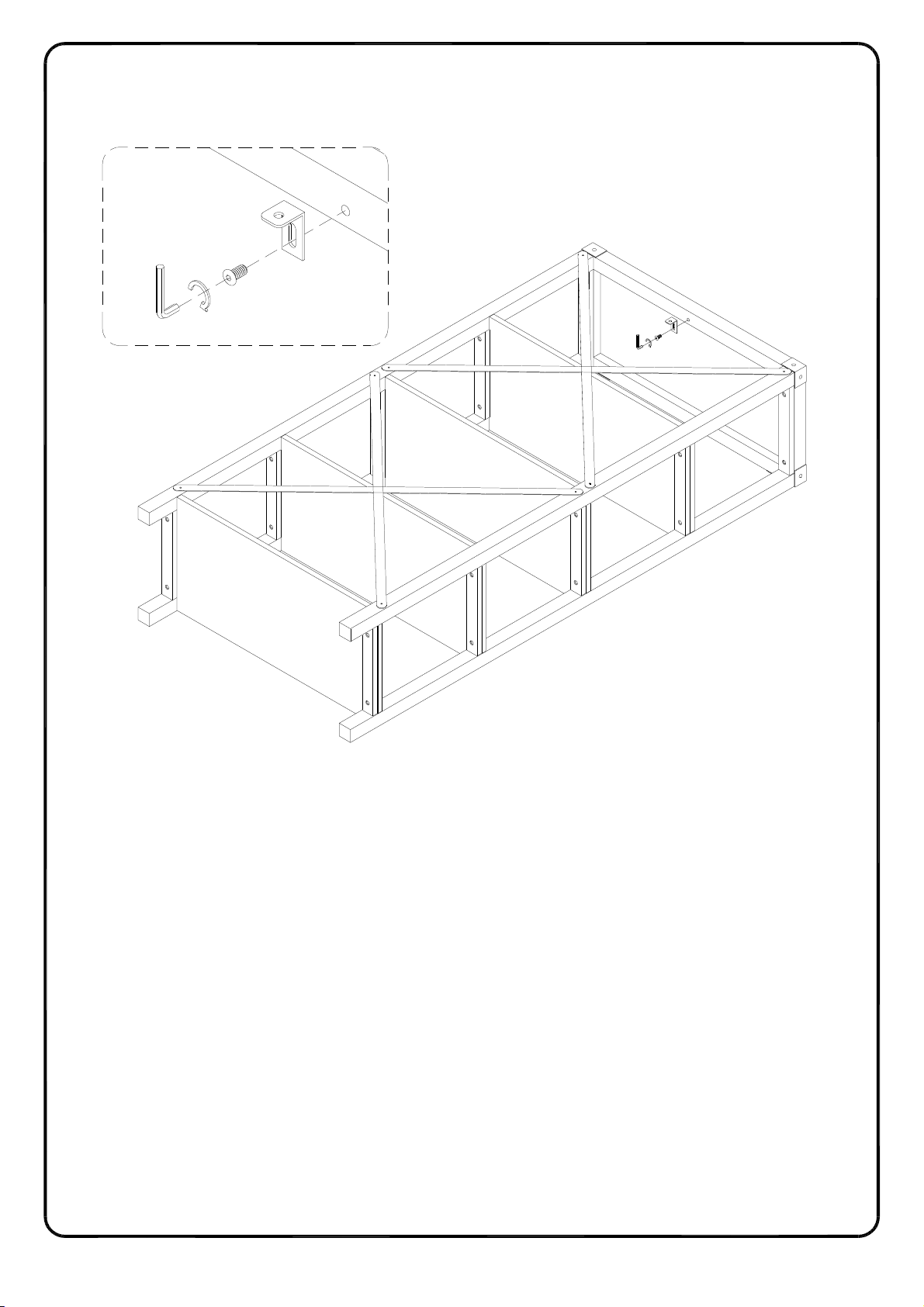

Use Hex Key (D), Bolt (C) to secure the L Shape Bracket (F) to the Top panel (1).
(FR)
Utilisez la clef hexagonale (H) et le boulon (C) pour fixer le support en L (F) au panneau
supérieur (1).
(ESP)
Utilice la llave hexagonal (D), perno (C) para asegurar el soporte en L (F) al panel superior (1).
(DE)
Den Inbusschlüssel (D) mit der Schraube (C) verwenden, um die L-Form-Klammer (F) an der
oberen Platte (1) zu sichern.
P.17
Page 18
Step 10
21 3
H
(EN)

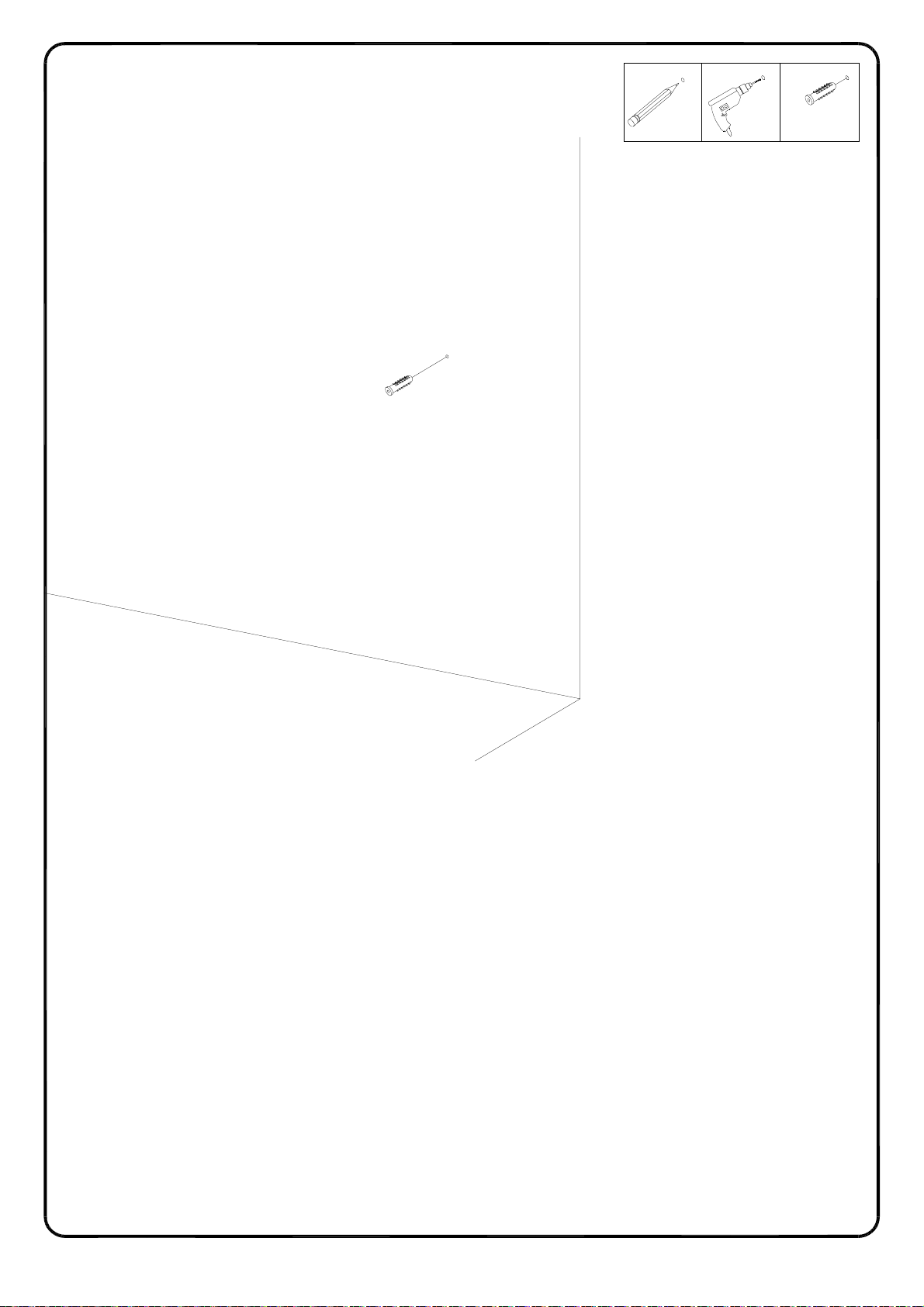

Insert plug (H) into wall.
(FR)
Insérez la fiche (H) dans le mur.
(ESP)
Inserte el enchufe (H) a la pared.
Wall
(DE)
Den Stöpsel (H) in die Wand stecken.
P.18
Page 19
Step 11
Wall
G
F
E
H
(EN)

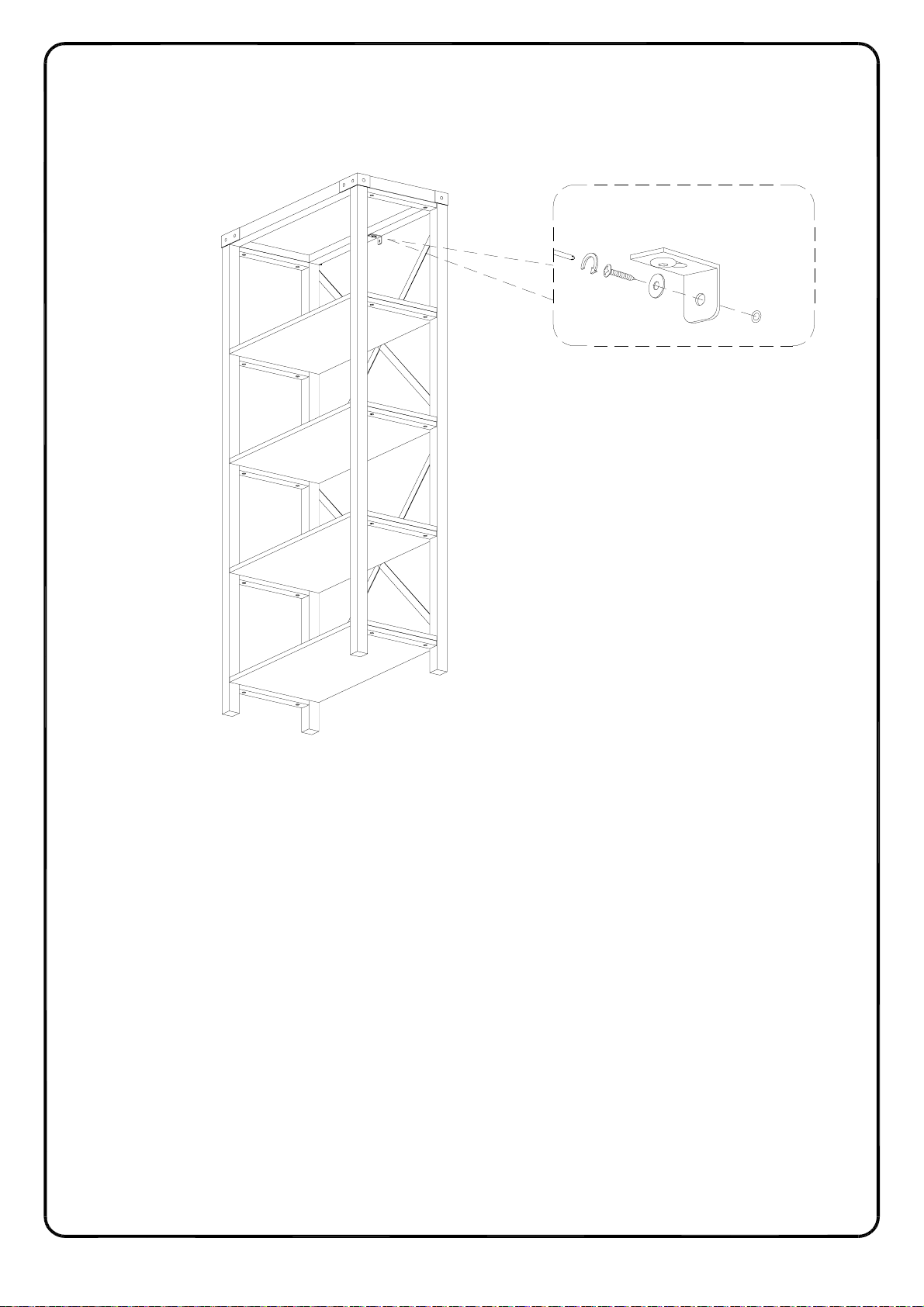

Assemble L Shape bracket (F), washer (E) , Screw (G), plug (H) to secure the body to the wall.
(FR)
Assemblez le support en L (F), la rondelle (E), la vis (G), la rondelle (H) pour fixer le corps au
mur.
(ESP)
Ensamble el soporte en L (F), la arandela (E), el tornillo (G), la arandela (H) para asegurar el
cuerpo a la pared.
(DE)
L-Form-Klammer (F), Unterlegscheibe (E), Schraube (G), Unterlegscheibe (H) zusammenbauen,
um das Gehäuse an der Wand zu befestigen.
P.19
Page 20
Step 12

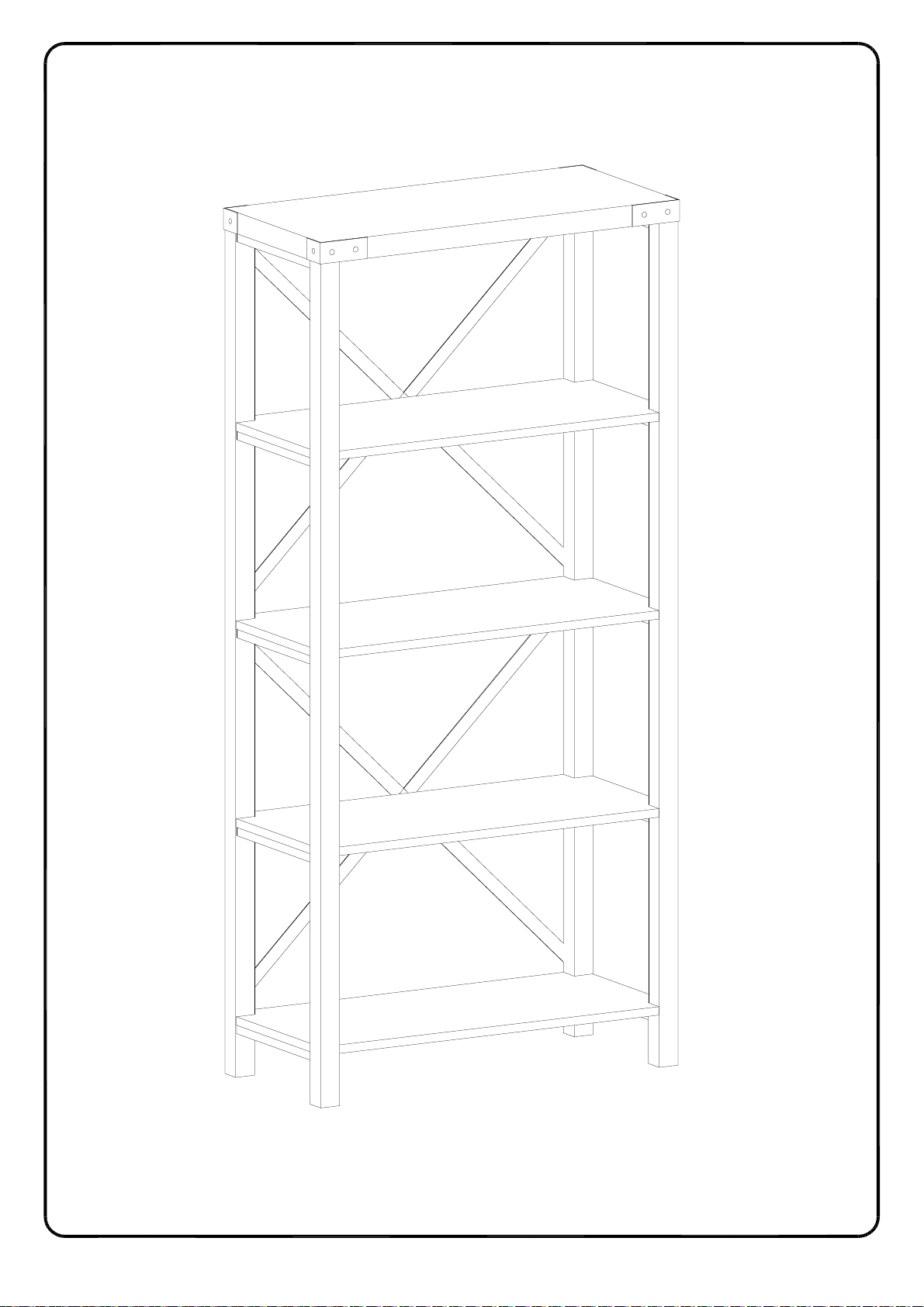

Final Assembly
