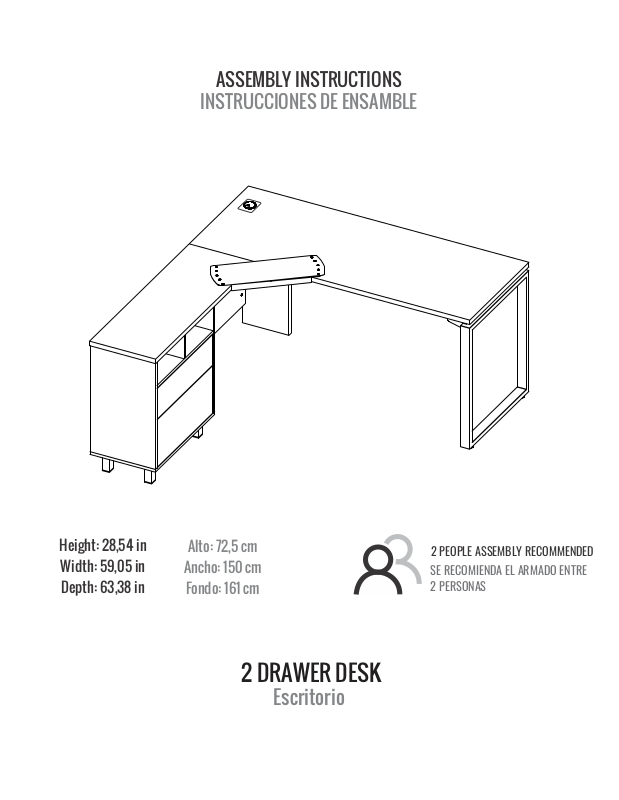

Foundstone W002982607 Owner Manual

ASSEMBLY INSTRUCTIONS

INSTRUCCIONES DE ENSAMBLE

Height: 28,54 in

Width: 59,05 in
Depth: 63,38 in

Alto: 72,5 cm

Ancho: 150 cm

Fondo: 161 cm

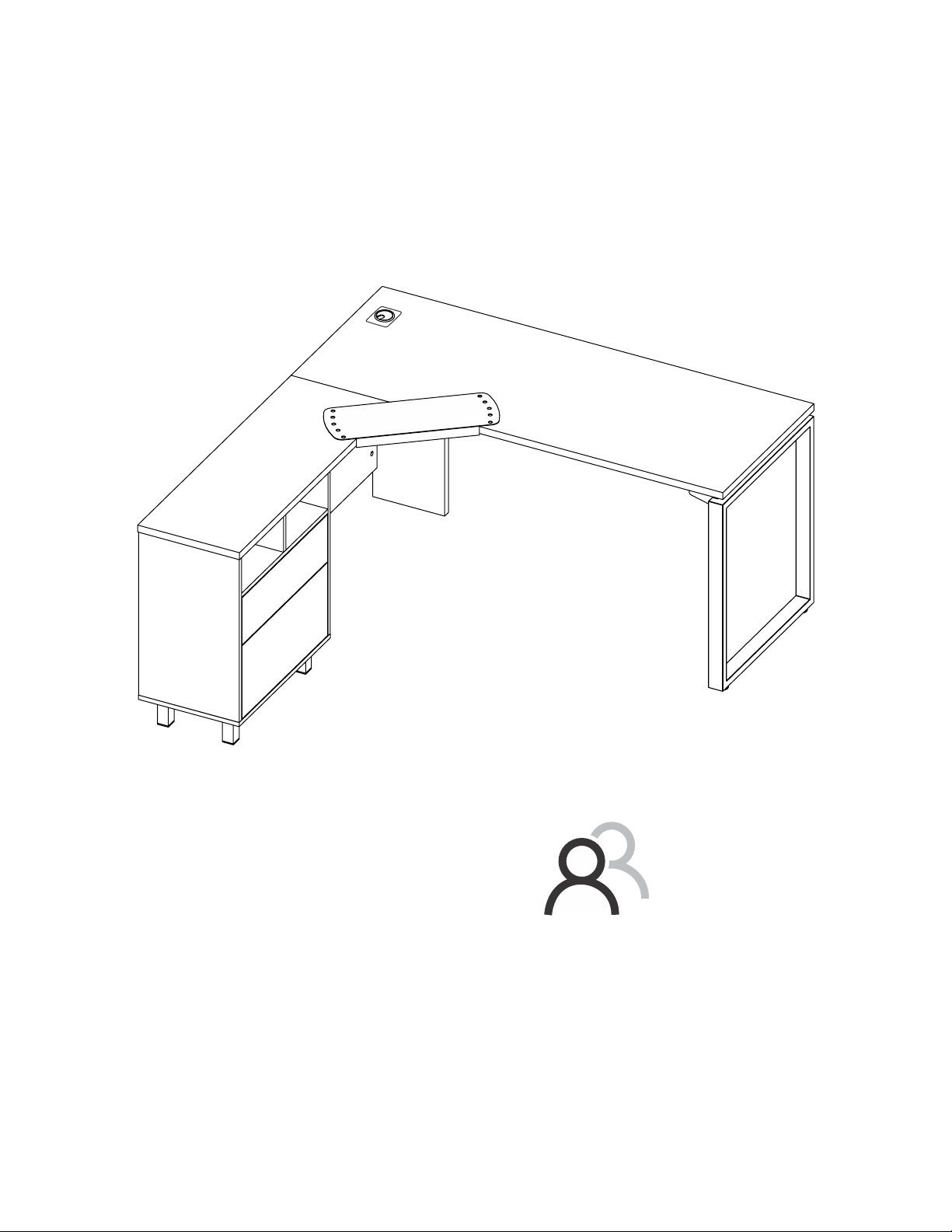

2 DRAWER DESK

2 PEOPLE ASSEMBLY RECOMMENDED

SE RECOMIENDA EL ARMADO ENTRE
2 PERSONAS

Escritorio

!

IMPORTANT RECOMMENDATIONS / RECOMENDACIONES IMPORTANTES

-The cabinet MUST be used exclusively indoors, do not expose to direct sun. / El mueble debe ser usado únicamente en

interiores, no exponer al sol directo.

-Do NOT overload the cabinet (see suggested loads), . / Do not hit or hammer the cabinet (just when indicated) NO

sobrecargar el mueble (ver las cargas sugeridas). No golpear ni martillar el mueble (solo cuando se indique).

-Do not drag, lift and move between two people. / No arrastre el mueble, levántelo entre dos personas.

-All timber surfaces will change color over time. New furniture will initially vary in shade from items that have been
previously purchased. / Toda superficie de madera cambia de color con el tiempo. Al principio, el tono de los muebles

nuevos puede variar al tono de los muebles que se compraron anteriormente.

-Spray polishes are best avoided as they contain silicones which may spoil the furniture's surface by building up over
time. Do not paint the cabinet. / Recomendamos evitar los pulidores en aerosol ya que contienen siliconas que, con el

tiempo, pueden deteriorar la supericie de los muebles. No pintar el mueble.

-Make sure all surfaces are protected from heat and liquids by mats and coasters. Wipe up spills immediately and ensure
that a mat or pad is placed under paper if you are writing. / Asegúrese de proteger las superficies del calor y los líquidos

utilizando esteras y posavasos. Limpie los derrames inmediatamente y, si va a escribir, asegúrese de colocar un tapete o
almohadilla debajo del papel.

-Our furniture will endure most temperatures in the home but it is best to avoid placing furniture next to heat sources such
as radiators or fires. Be particularly careful with solid wood as the lack of humidity caused by central heating can cause
damage such as warping. / Nuestros muebles pueden soportar la mayoría de las temperaturas en el hogar, pero

recomendamos evitar colocarlos cerca de fuentes de calor tales como radiadores o fuego. Tenga especial cuidado con la
madera maciza, ya que la falta de humedad ocasionada por la calefacción central puede causar daños, tales como la
deformación.

-Visible screws and bolts must be checked regularly and tightened (if necessary) shortly after purchase. / Luego de la

compra, revise regularmente los tornillos y los pernos visibles y ajústelos (de ser necesario).

-Felt knobs are recommended fitted underneath the legs or bases if the furniture is to be placed on a wooden or parquet
floor or surface. / Se recomienda instalar perillas de fieltro debajo de las patas o bases si los muebles se colocarán en un

piso o superficie de madera o parquet.

MAINTENANCE / MANTENIMIENTO

-When cleaning is needed, use a damp cloth followed by a dry cloth. Remove liquid spills immediately from the frame and
mechanism parts. Clean metallic hardware with a dry cloth. / Cuando se necesite limpiar, use un paño húmedo seguido

de un paño seco. Retire los derrames de líquidos inmediatamente de la estructura y las partes del mecanismo. Limpiar
los herrajes metálicos con un paño seco.

WARNING/

ADVERTENCIA

Page 2

Never allow children to climb or manipulate the cabinet, furniture tip over can cause serious

!

injuries or death. / Nunca permita que los niños escalen o manipulen el mueble, la caída de este

puede provocar lesiones graves o la muerte.

INDEX

ÍNDICE

Assembly Hardware

Assembly Parts

Suggested Loads

Assembly Recommendations

Assembly Steps

Warranty

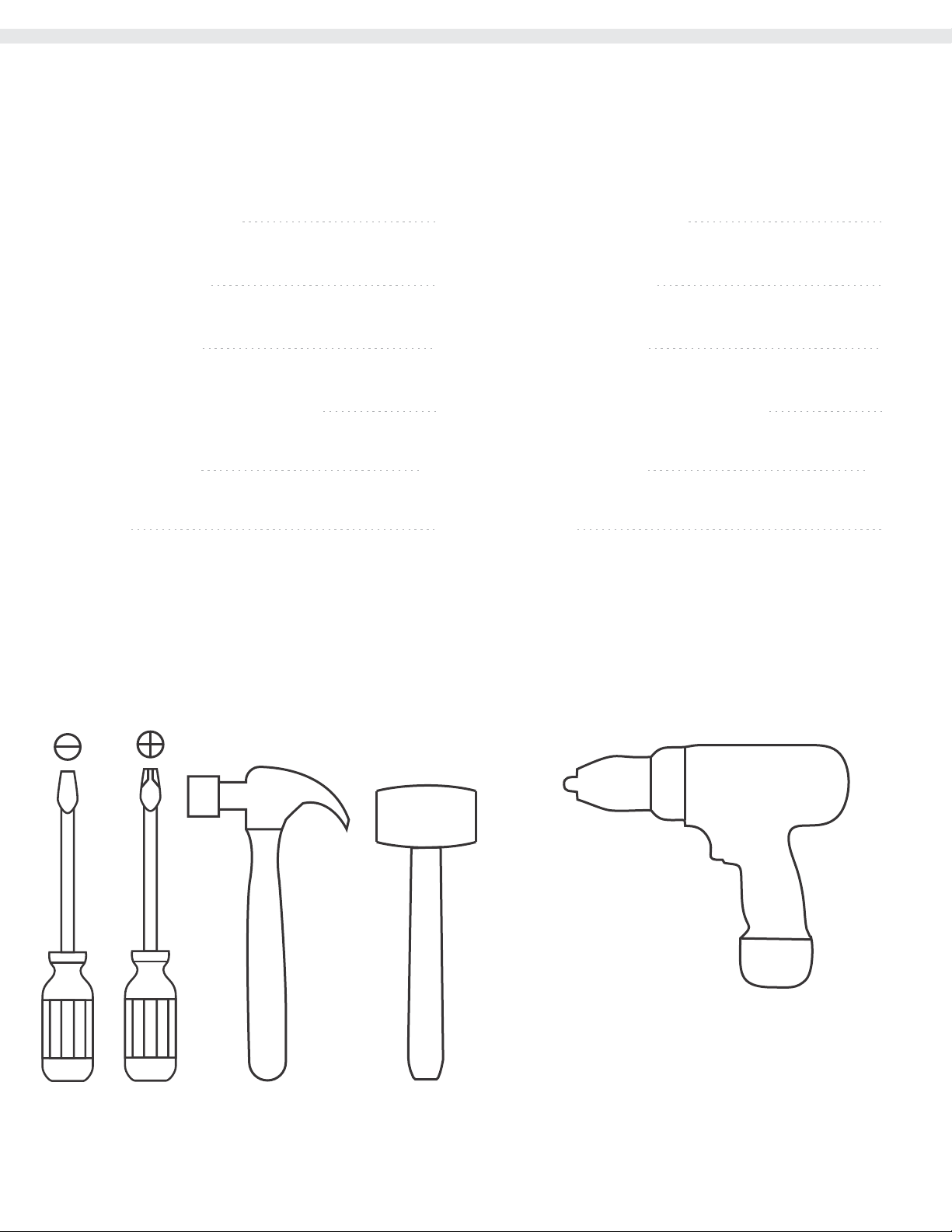

REQUIRED TOOLS*

4

5

6

6

7-25

26

Herrajes para Armado

Piezas de Armado

Cargas Sugeridas

Recomendaciones de Ensamble

Pasos de Armado

Garantía

SUGGESTED TOOLS*

4

5

6

6

7-25

26

HERRAMIENTAS NECESARIAS*

HERRAMIENTAS SUGERIDAS*

Drill / electric screwdriver

Taladro/ destornillador eléctrico

*Not included, and not shown actual size.

Page 3

*No incluidas y no se muestran en tamaño real.

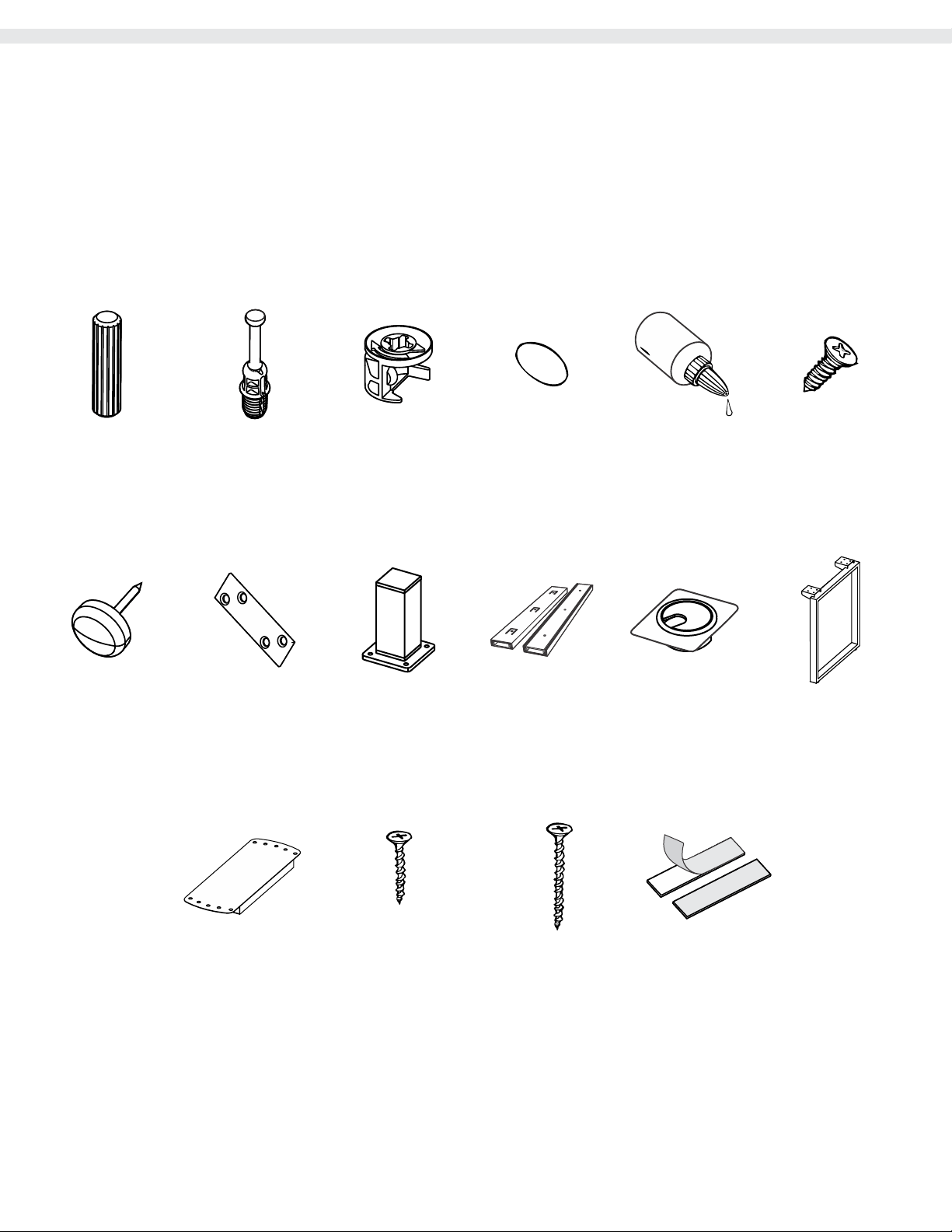

ASSEMBLY HARDWARE HERRAJES PARA ARMADO

Please check that the hardware content is correct.
If any item is missing, please call to our customer
service line.

x49

Minifix Cams

Minifix

Wood Dowel

Tarugo

x49x59

Spreading Bolt

Perno Minifix

Compruebe que el contenido de los herrajes sea
el correcto. En caso de que falte alguna pieza, por
favor llame a nuestra línea de atención al cliente.

x50

Cover Caps

Tapa Adhesiva

Minifix

x2

Glue

Pegante

x34

Flat Head Screw

Tornillo Lámina

x2

Nail-on Glide

Deslizador

x4

Steel Bracket

Platina de acero

x1

Corner Maker

Suplemento

Metálico

x4

Steel leg

Pata acero

x8

3/4" Drywall Screw

Tornillo de

Ensamble 3/4"

Hardware items are NOT shown actual size.

x2

Drawer slides

(Screws Included)

Rieles Extensión total

(Tornillos incluidos)

x8

2" Drywall Screw

Tornillo de

Ensamble 2"

x1

Hole cover

Pasacables

Metallic desk support

x2

Double Sided tape

Cinta doble Faz

Pedestal en acero

Los herrajes no se muestran en el tamaño real.

x1

Page 4

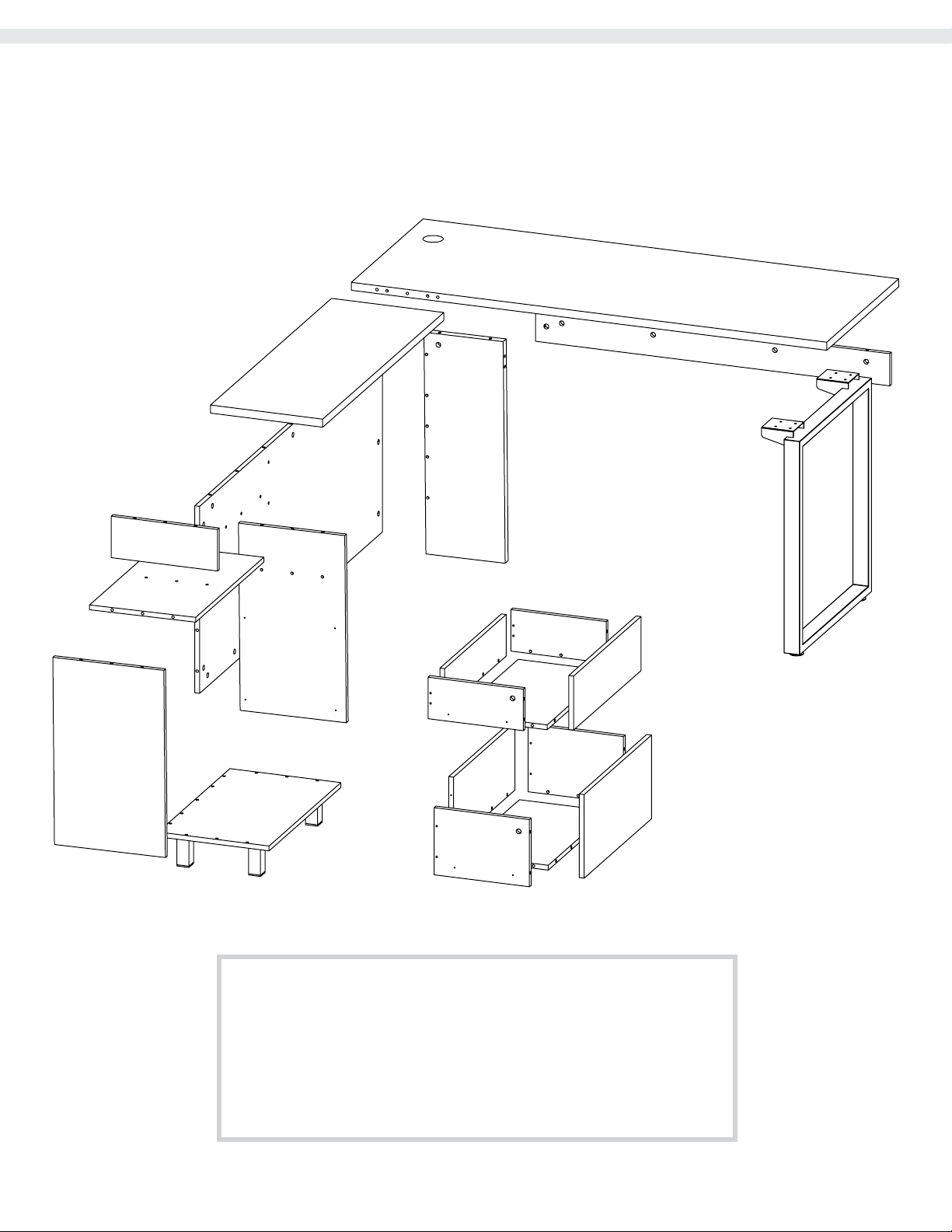

ASSEMBLY PARTS PIEZAS DE ARMADO

N

B

E

D

A

C

S

M

R

O

G

H

P

L

F

J

K

Q

L

Page 5

A - x1
B - x1
C - x1
D - x1
E - x1

F - x1
G - x1
H - x1
I - x1
J - x1

I

K - x1
L - x2
M - x1
N - x1
O - x1

P - x1
Q - x1
R - x1
S - x1

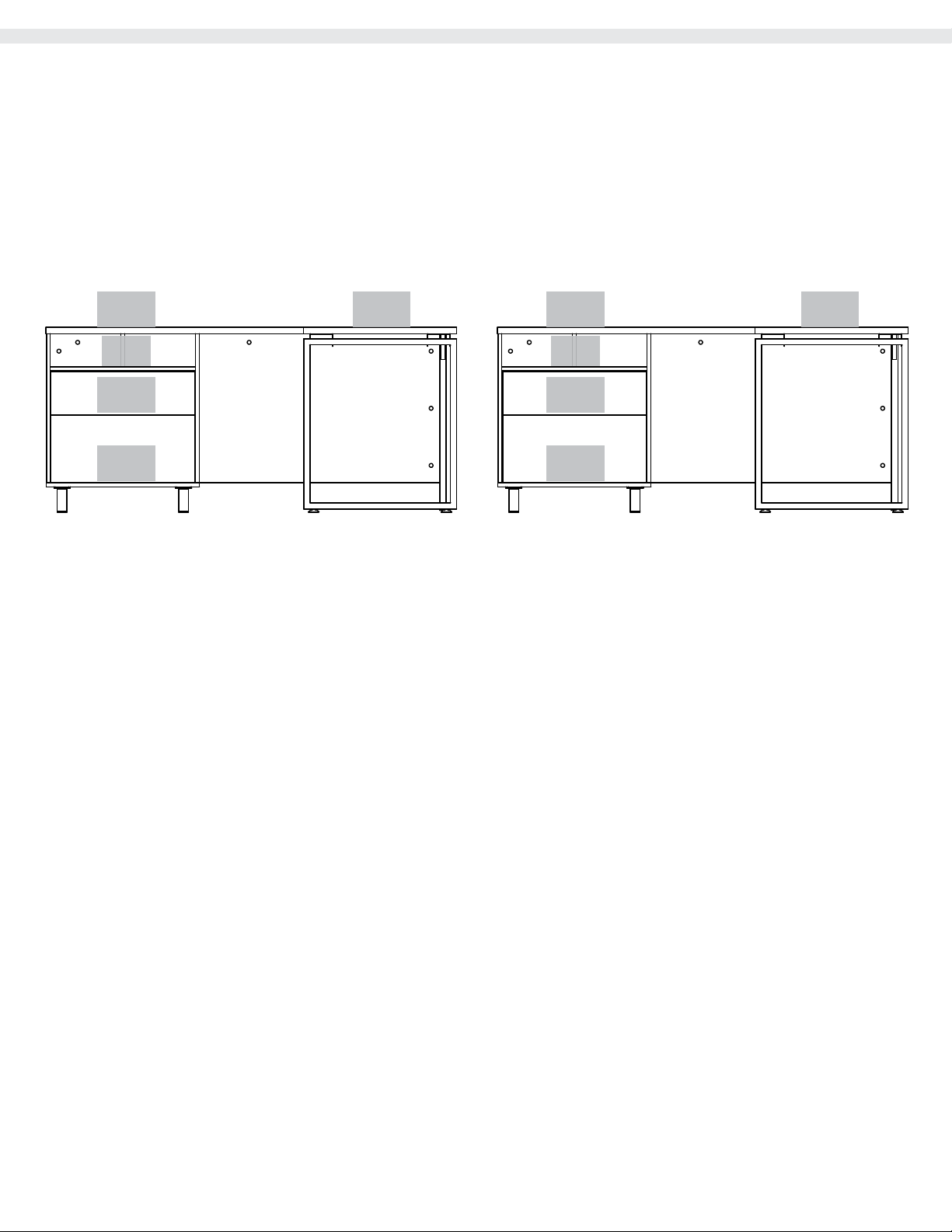

MAX SUGGESTED LOADS

CARGAS MÁXIMAS SUGERIDAS

40lb

11lb

22lb

22lb

ASSEMBLY

RECOMMENDATIONS

40lb

18kg 18kg

5kg

10kg

10kg

RECOMENDACIONES

DE ENSAMBLE

Two people are recommended to assemble
the product.

Assemble the cabinet on a flat, smooth
surface, preferably on a carpeted floor
or the carton box of the product.

Carefully read the assembly instructions
and identify every wood and hardware
part before start assemblying the cabinet.

Page 6

Ensamble el mueble entre dos personas.

Ensamble el mueble sobre una superficie
plana y lisa, preferiblemente sobre un
tapete o el cartón de la caja

Lea cuidadosamente las instrucciones e
identifique todas las piezas y herrajes
antes de empezar a armar el mueble.

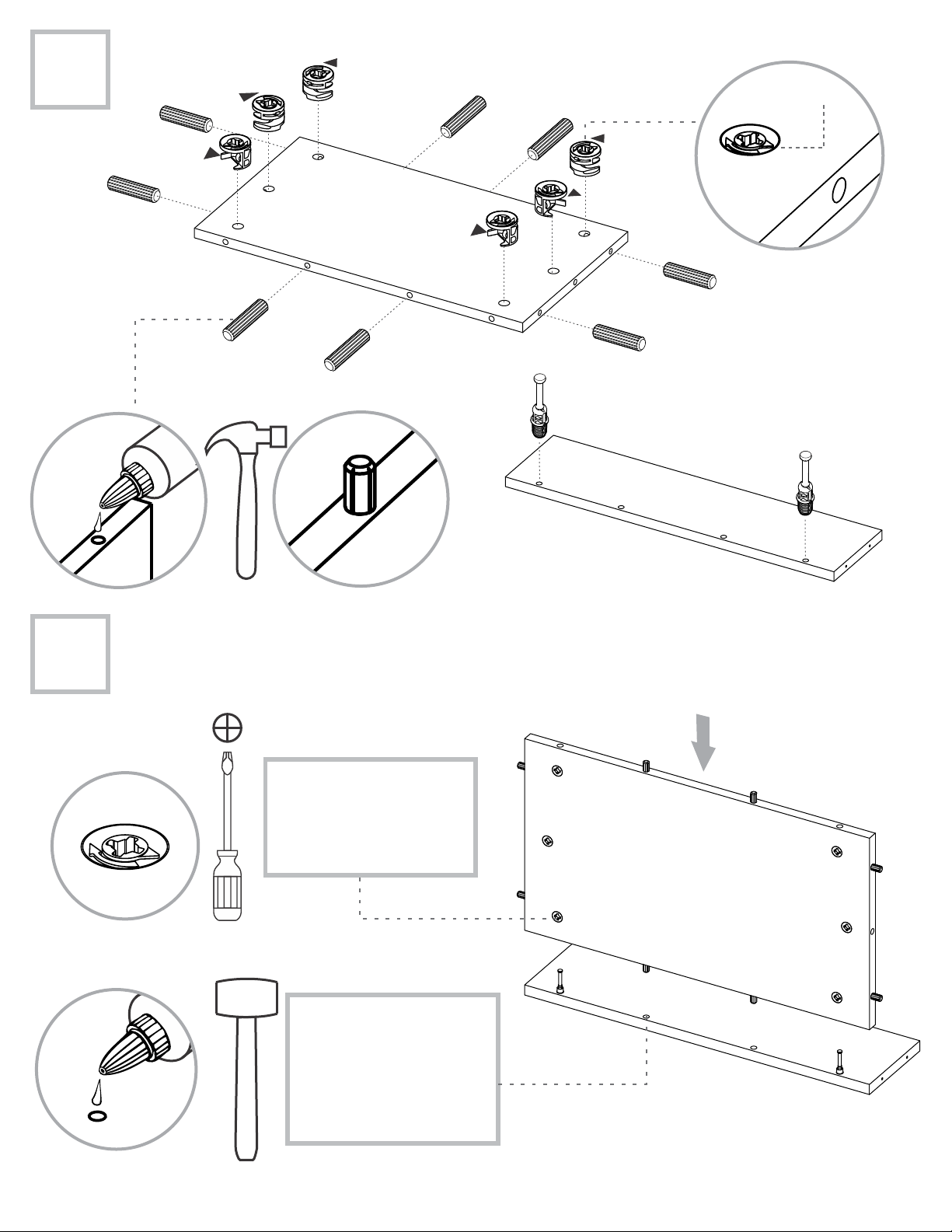

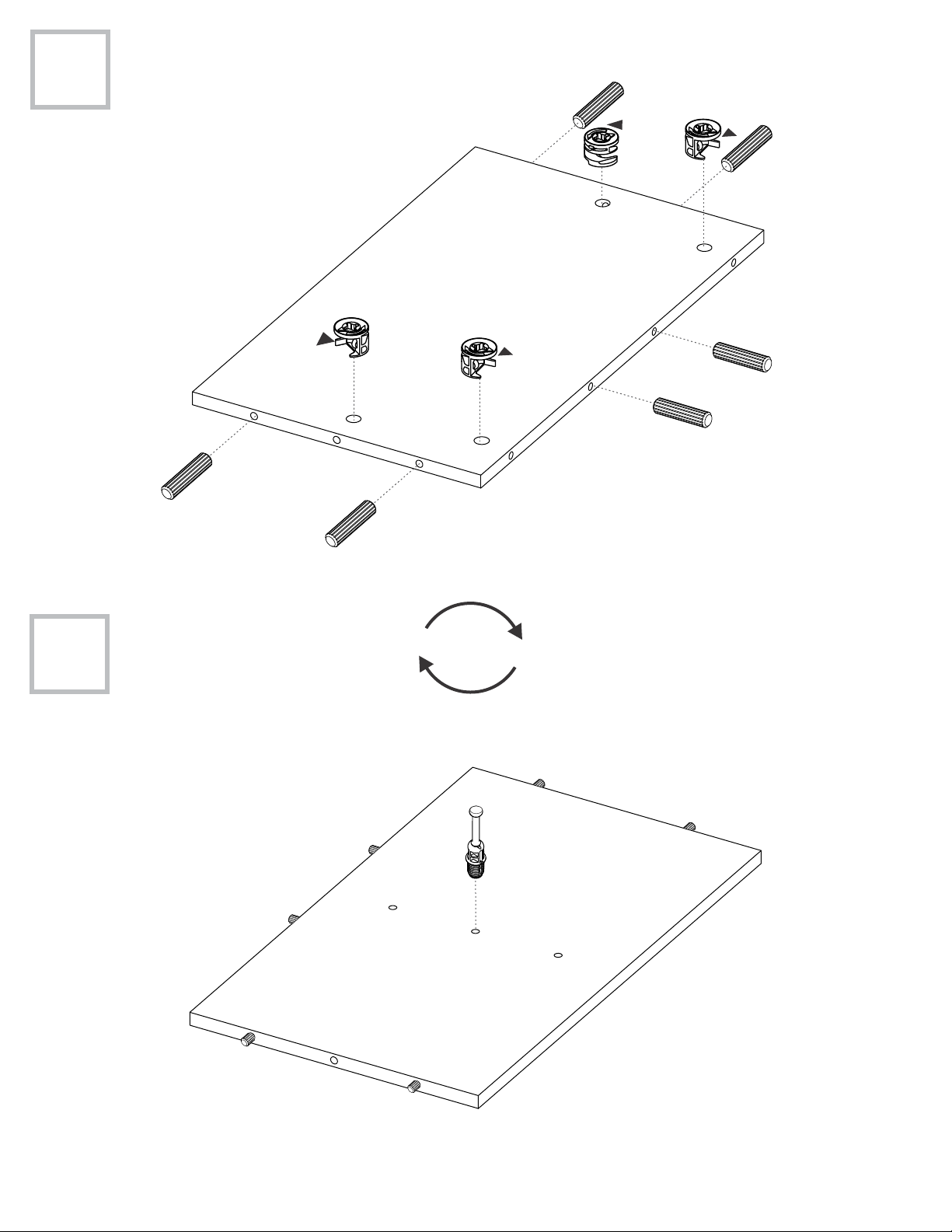

1

1

Arrow

Lx2

H

2

Rotate to tigten.

Gire para apretar.

2

Turn minifix cams to

the right to tighten.

Gire las cajas minifix

hacia la derecha para

apretar las piezas.

L

1

Page 7

2

Gently hit the pieces

with a rubber hammer

to adjust the joint.

Golpee suavemente la

pieza con un martillo

de goma para ajustar

el ensamble.

H

3

!

F

Rotate

Girar

F

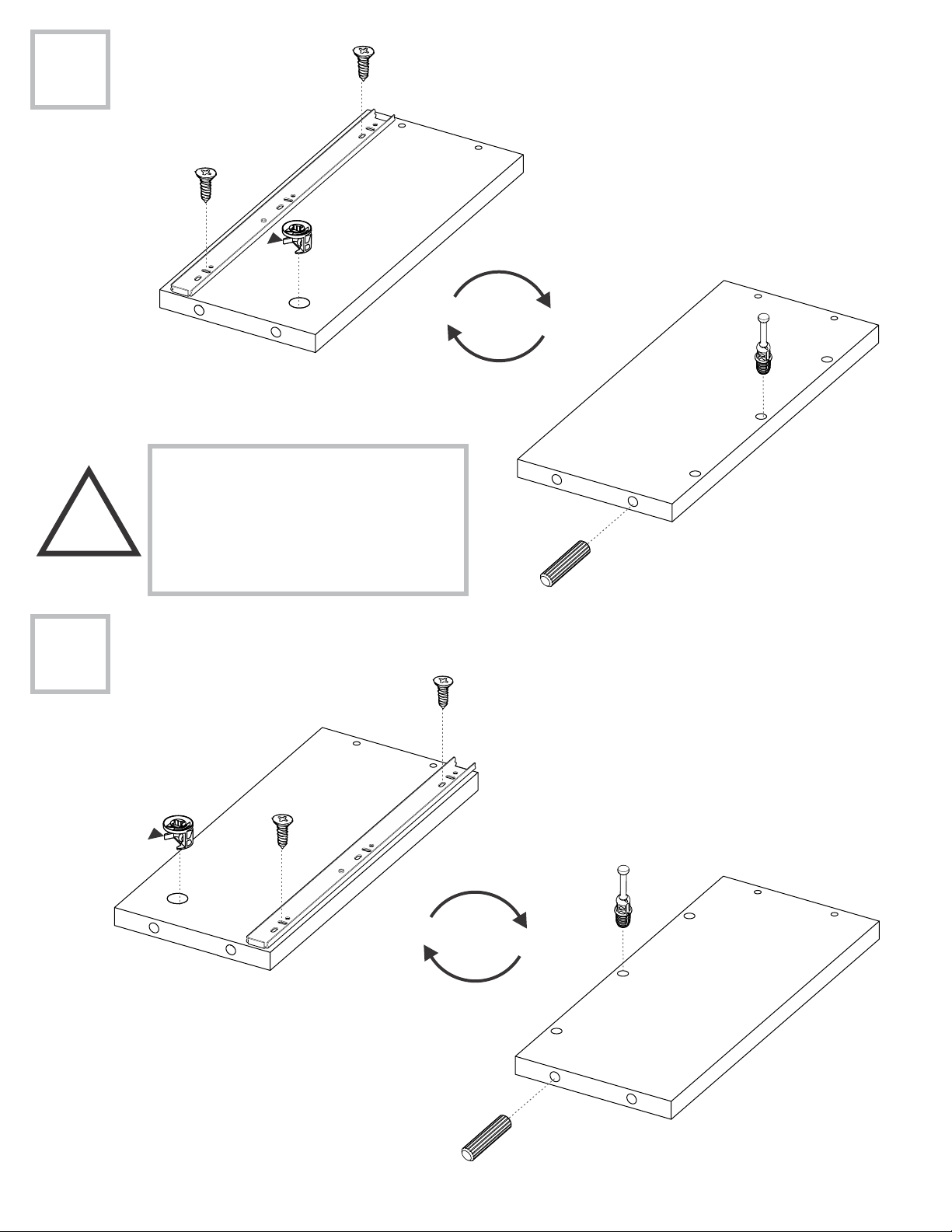

When placing the slide on the side of

the drawer, the metallic stop should

be placed on the FRONT.

Para poner el riel en el lateral del cajón,

revisar que el tope metálico del riel

quede en la PARTE DELANTERA

4

G

Rotate

Girar

G

Page 8

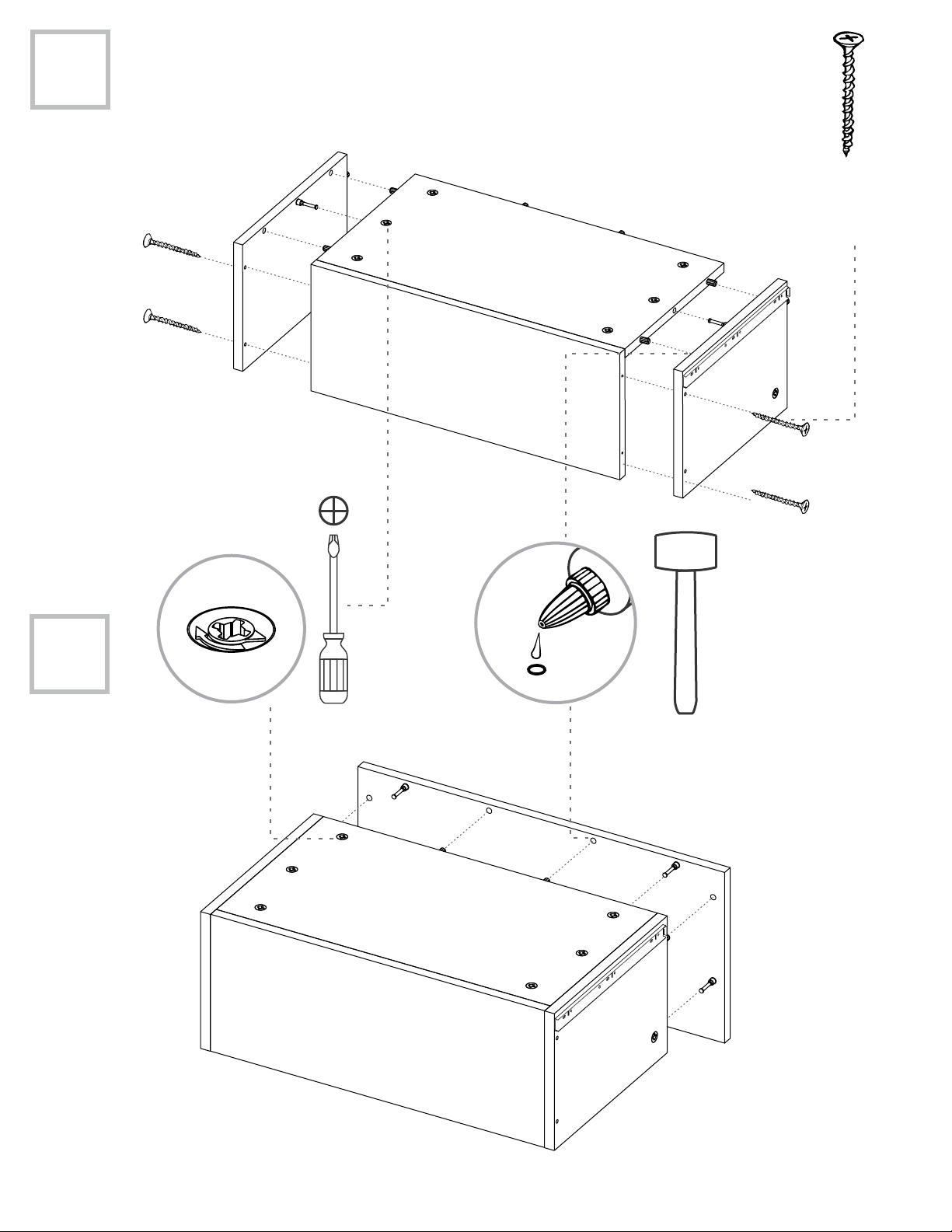

5

Rotate to tigten.

Gire para apretar.

F

L

H

G

1

6

2

2" Drywall Screw

Tornillo de

Ensamble 2 "

P

Page 9

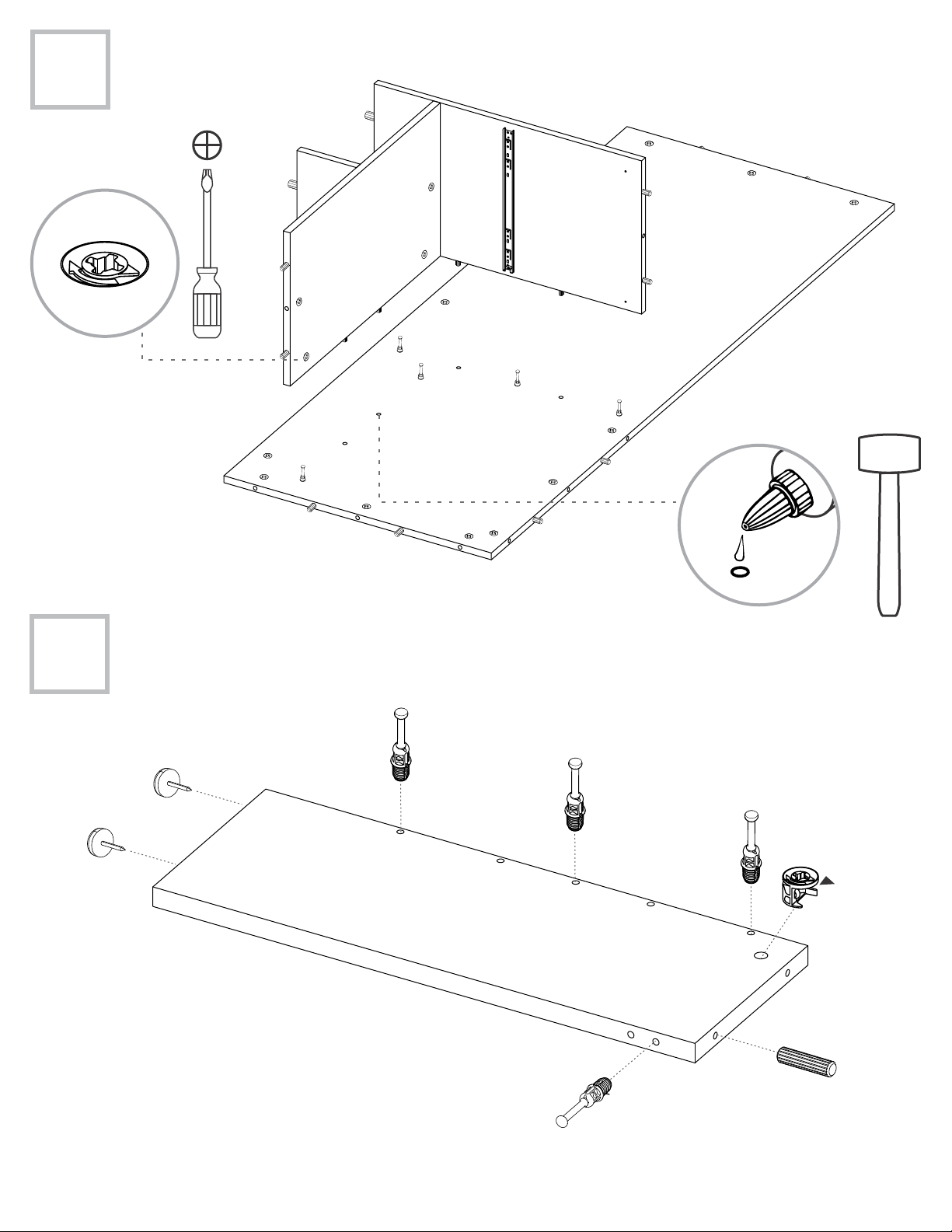

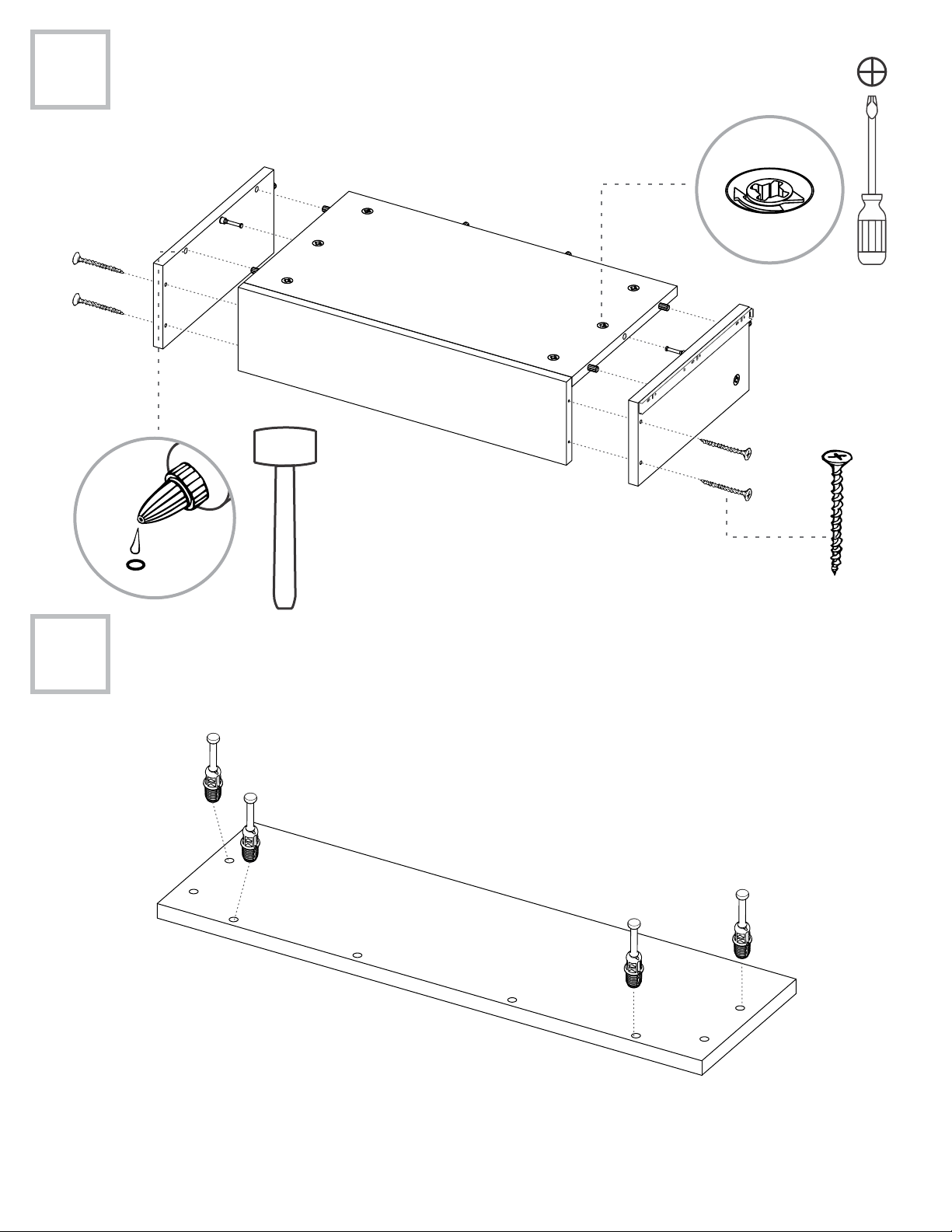

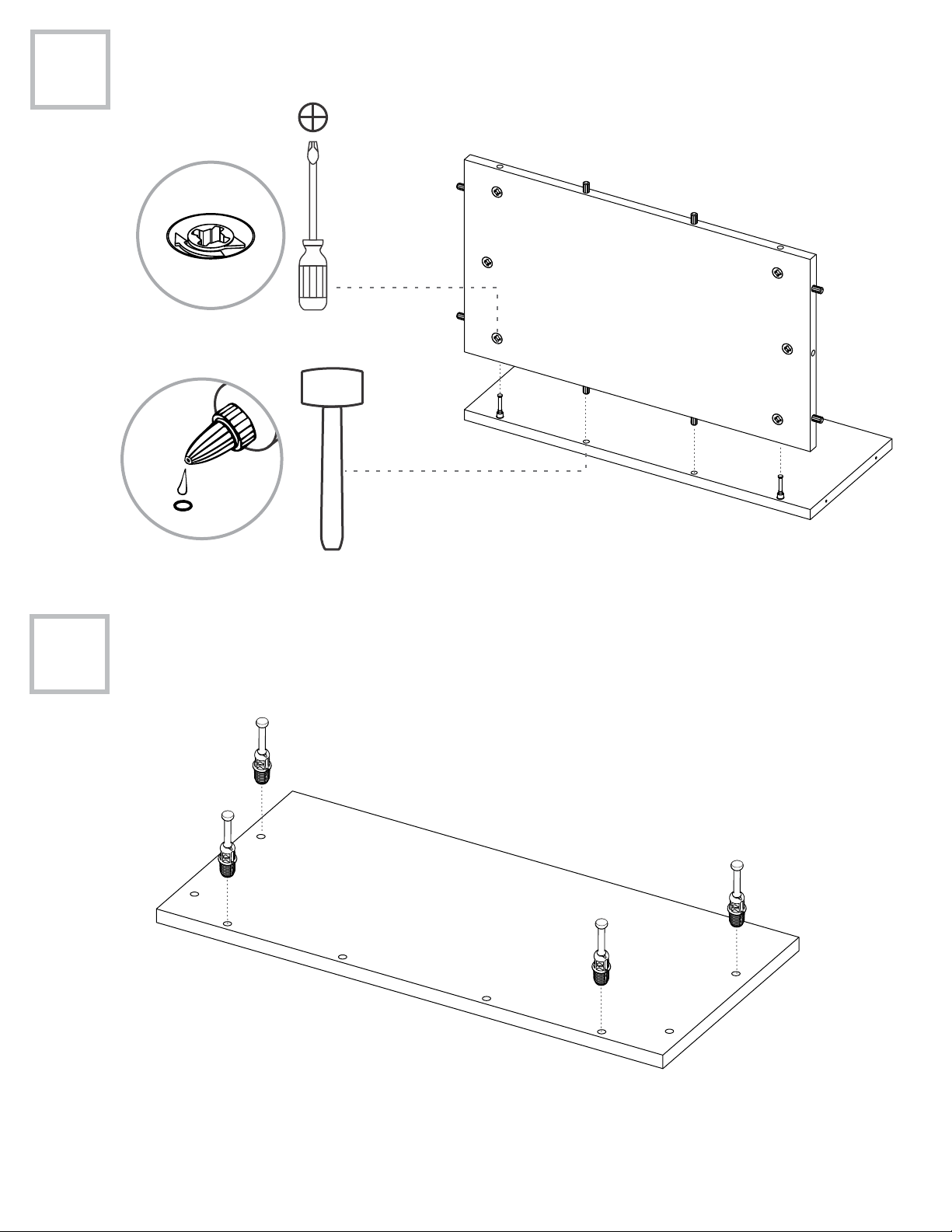

7

Rotate to tigten.

Gire para apretar.

P

L

8

H

G

1

2

Page 10

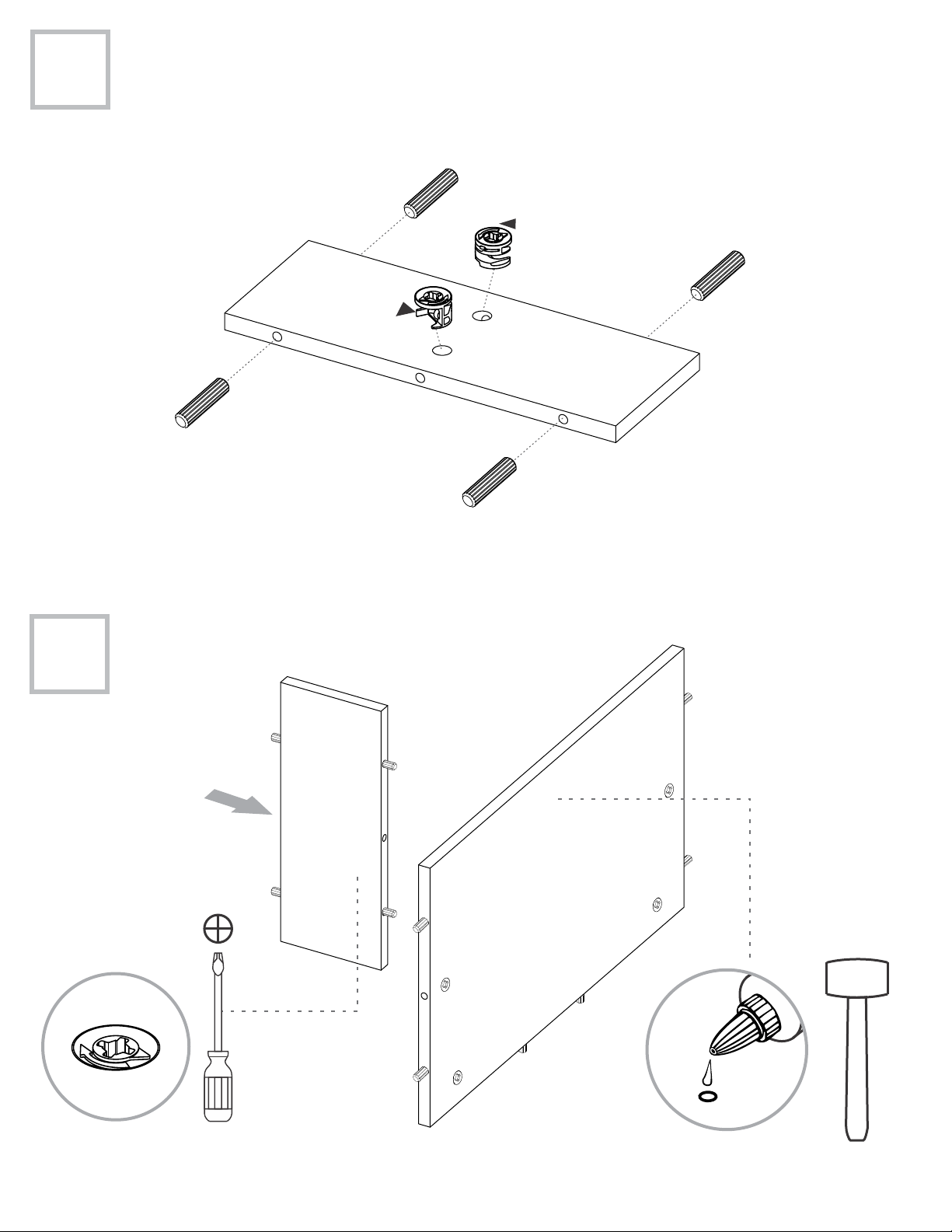

K

9

Rotate to tigten.

Gire para apretar.

L

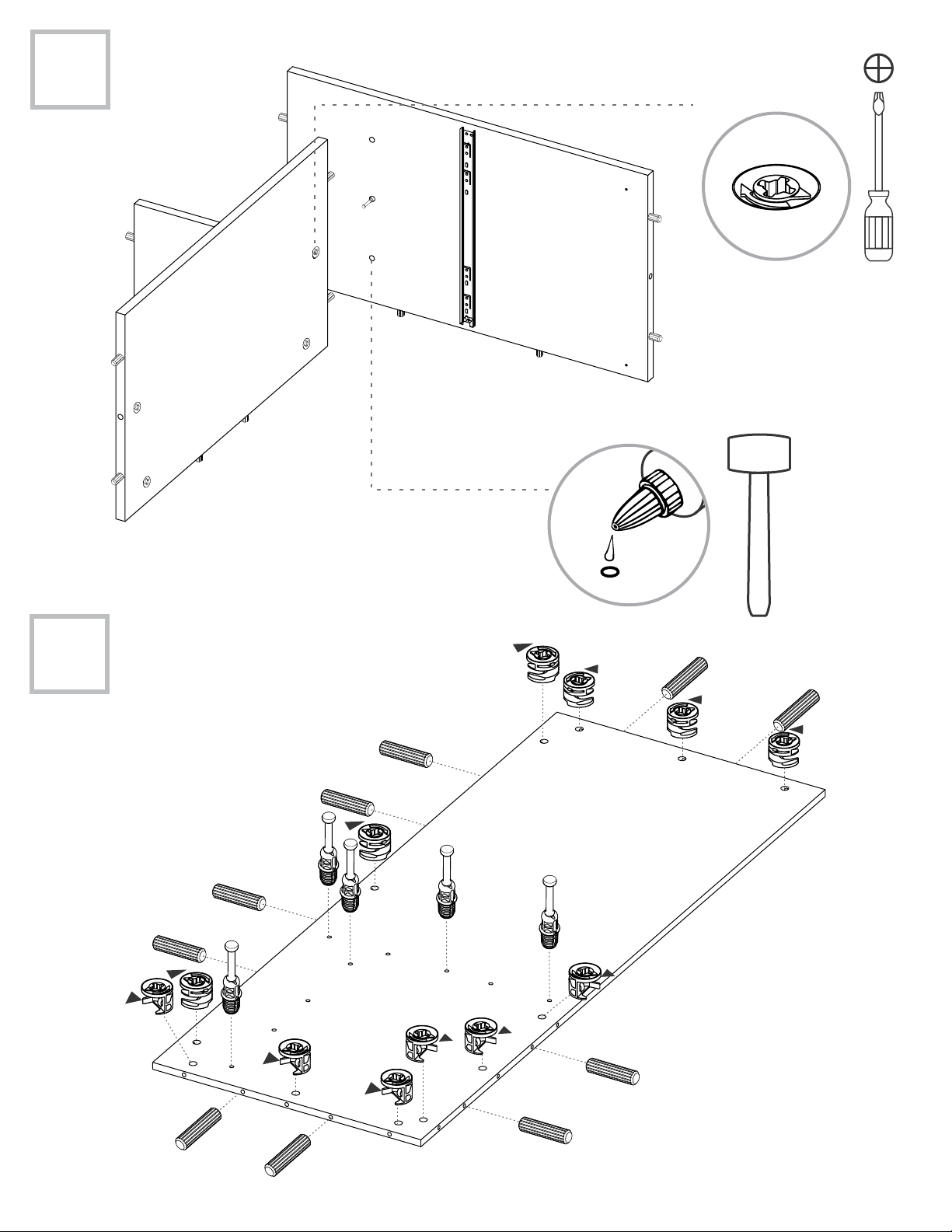

10

1

K

2

Page 11

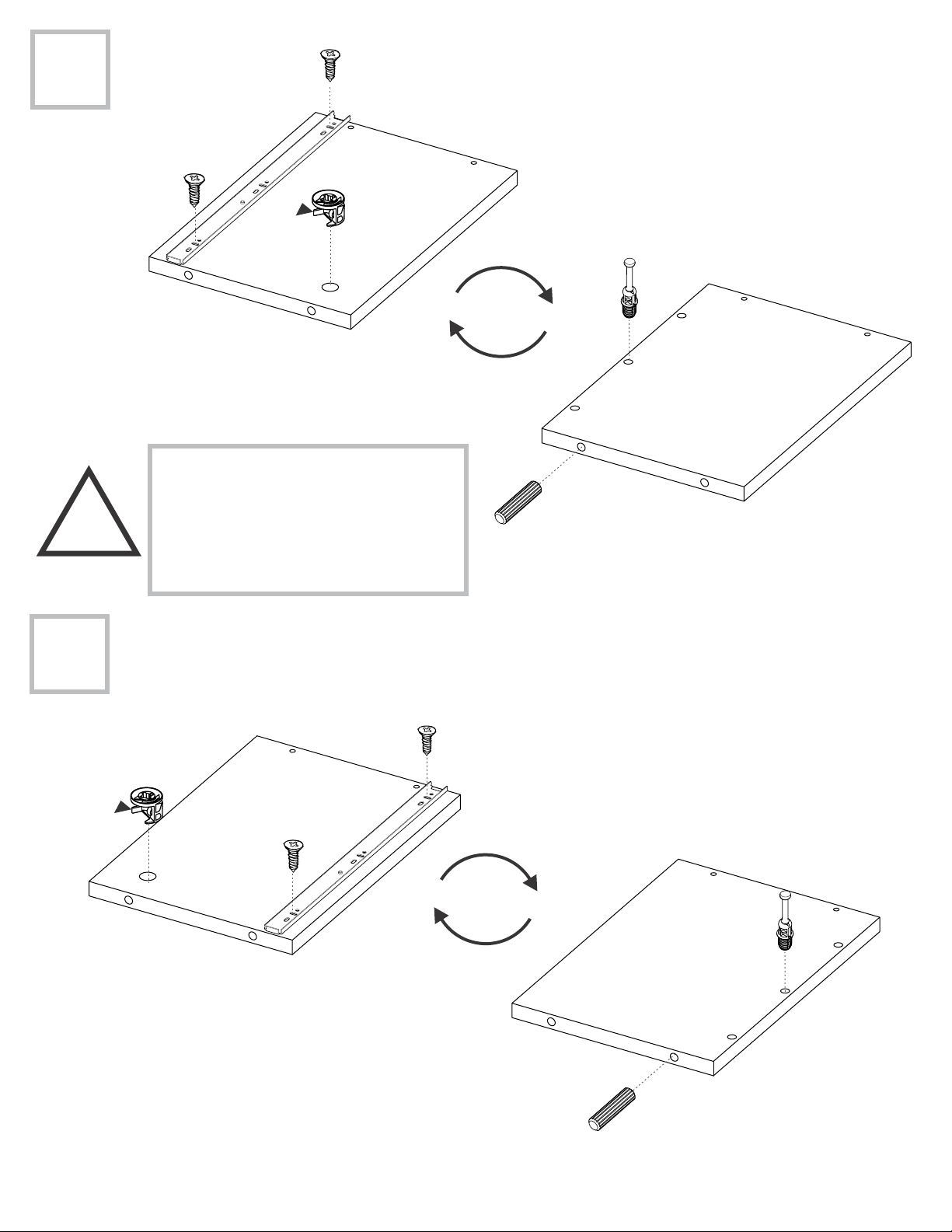

Q

11

!

I

Rotate

Girar

I

When placing the slide on the side of

the drawer, the metallic stop should

be placed on the FRONT.

Para poner el riel en el lateral del cajón,

revisar que el tope metálico del riel

quede en la PARTE DELANTERA

12

J

Rotate

Girar

J

Page 12

13

2" Drywall Screw

Tornillo de

Ensamble 2 "

L

I

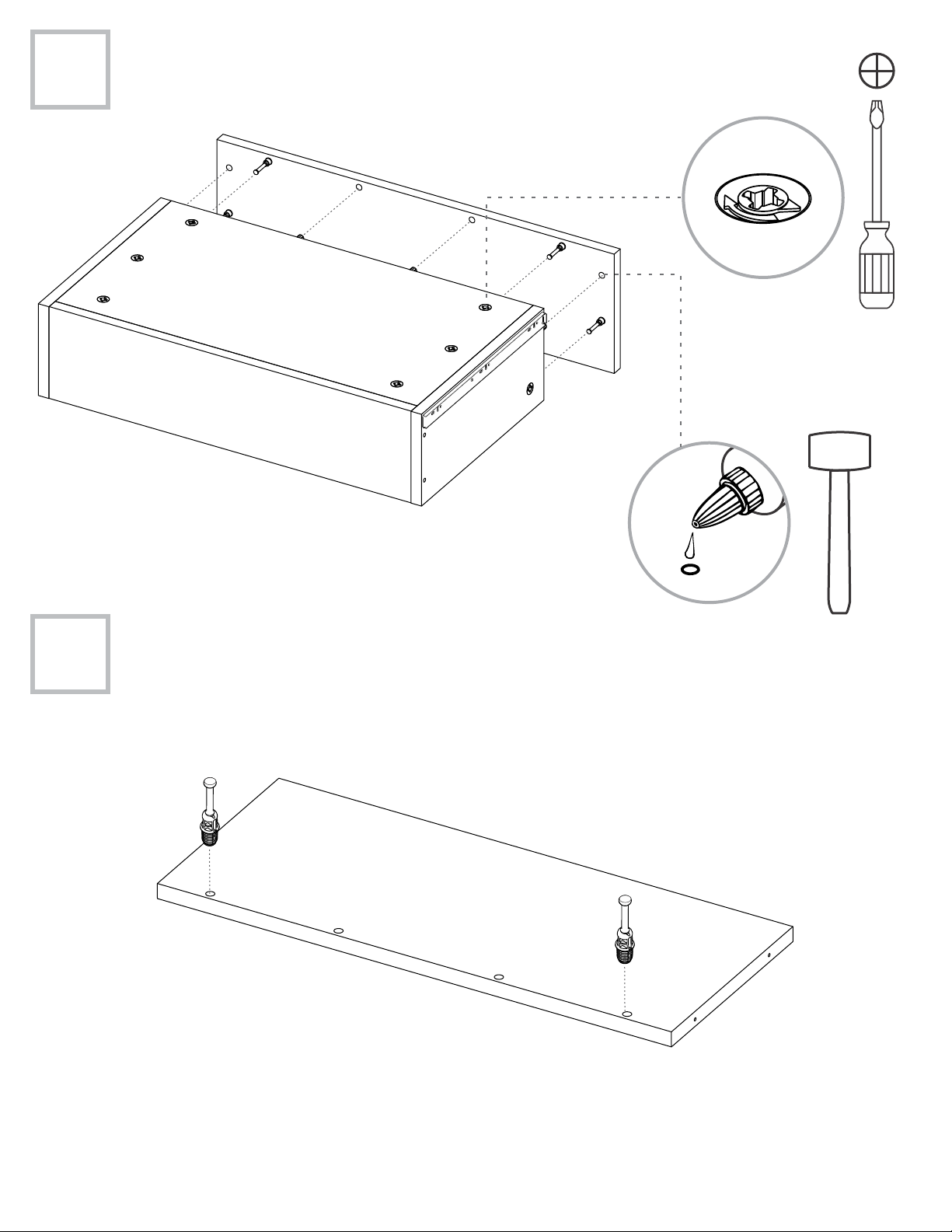

14

Rotate to tigten.

Gire para apretar.

K

J

1

2

Page 13

Q

L

K

J

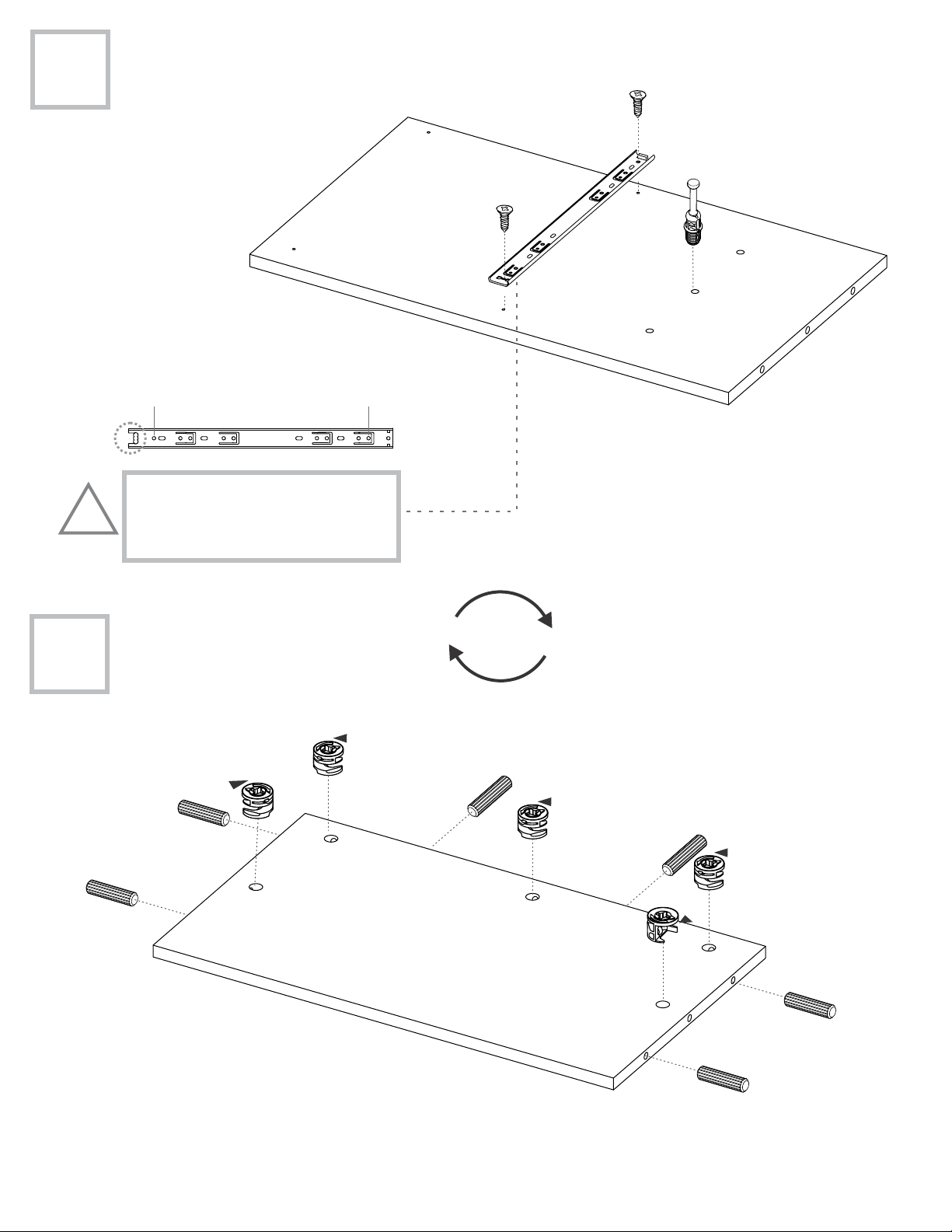

15

D

16

Rotate

Girar

D

Page 14

17

17

E

18

18

Rotate to tigten.

Gire para apretar.

E

D

1

2

Page 15

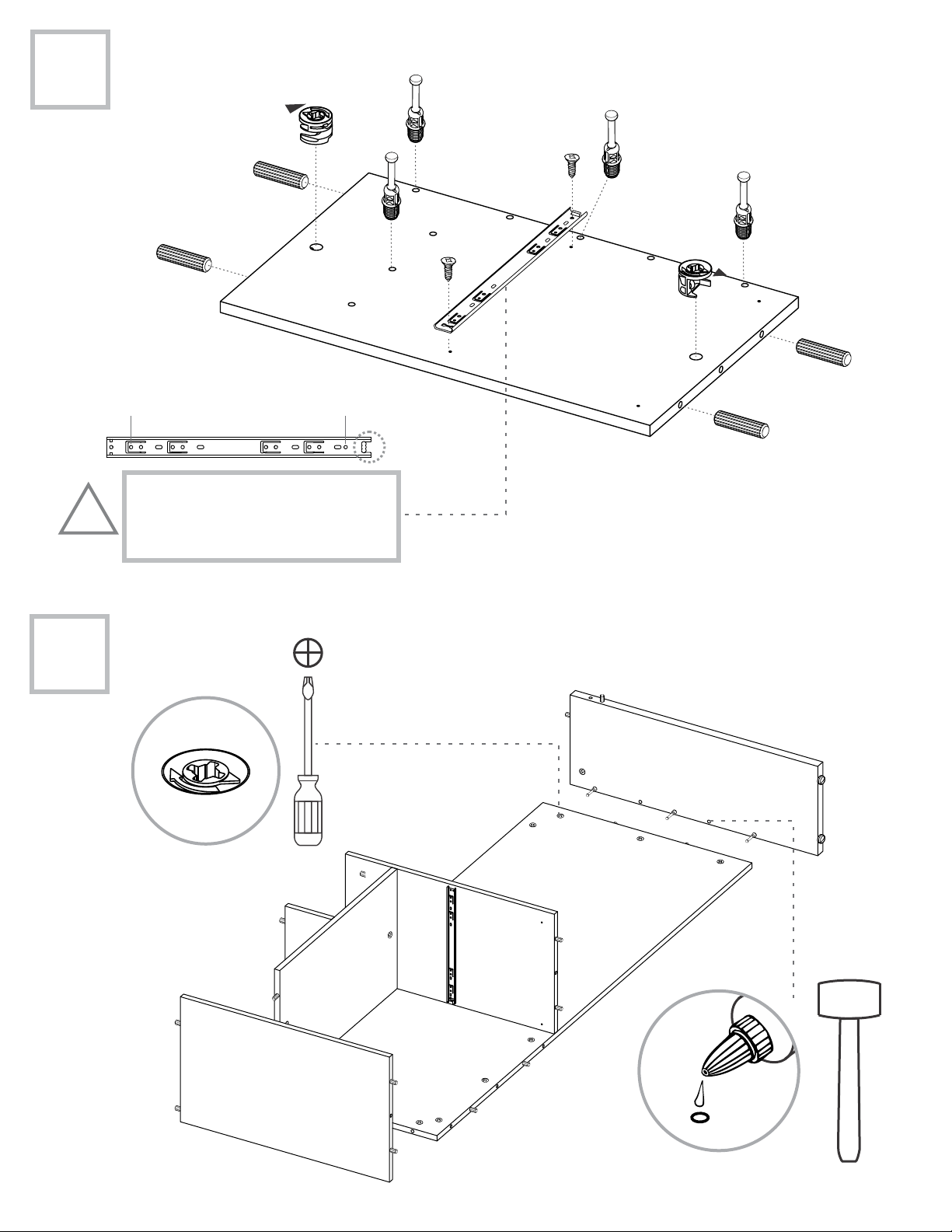

19

C

!

20

14

The plastic stop should be placed

on the rear

Revisar que el tope plástico del

riel quede en la parte trasera

2

Rotate

Girar

Page 16

C

21

Rotate to tigten.

Gire para apretar.

C

E

D

1

22

2

S

Page 17

23

Rotate to tigten.

Gire para apretar.

E

C

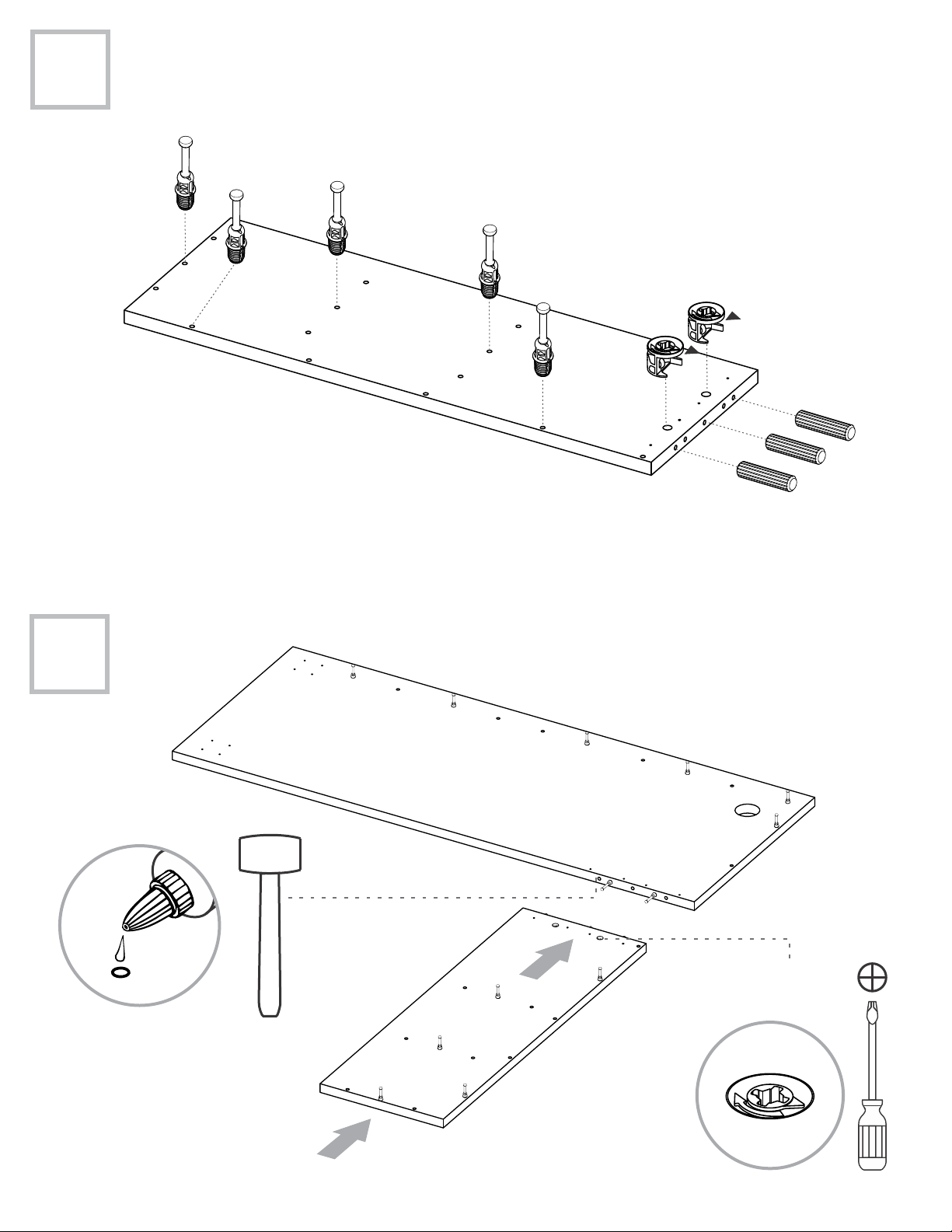

24

D

S

1

2

Page 18

O

25

B

!

26

2

The plastic stop should be placed

on the rear

Revisar que el tope plástico del

riel quede en la parte trasera

Rotate to tigten.

Gire para apretar.

14

O

Page 19

B

S

E

C

D

1

2

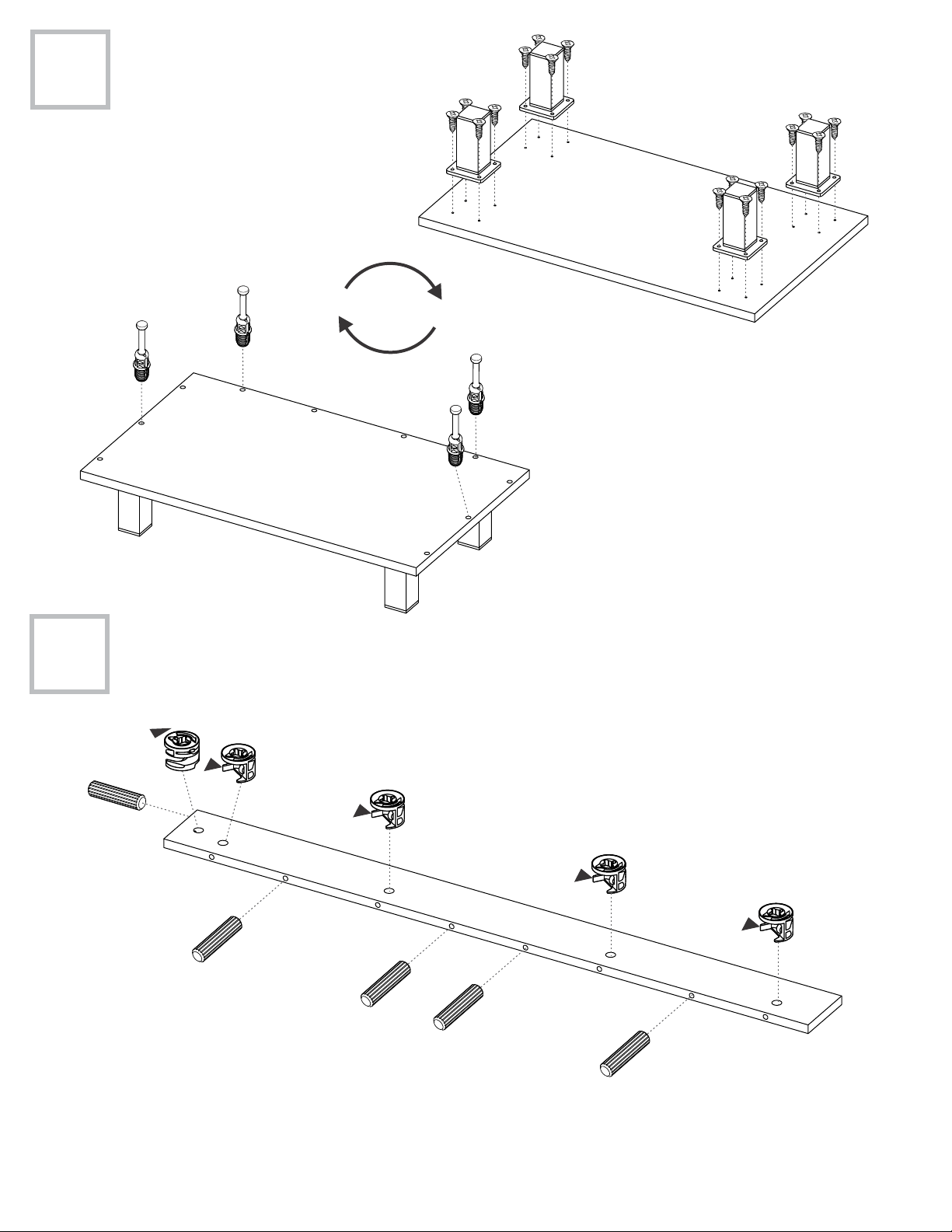

27

A

Rotate

Girar

A

28

R

Page 20

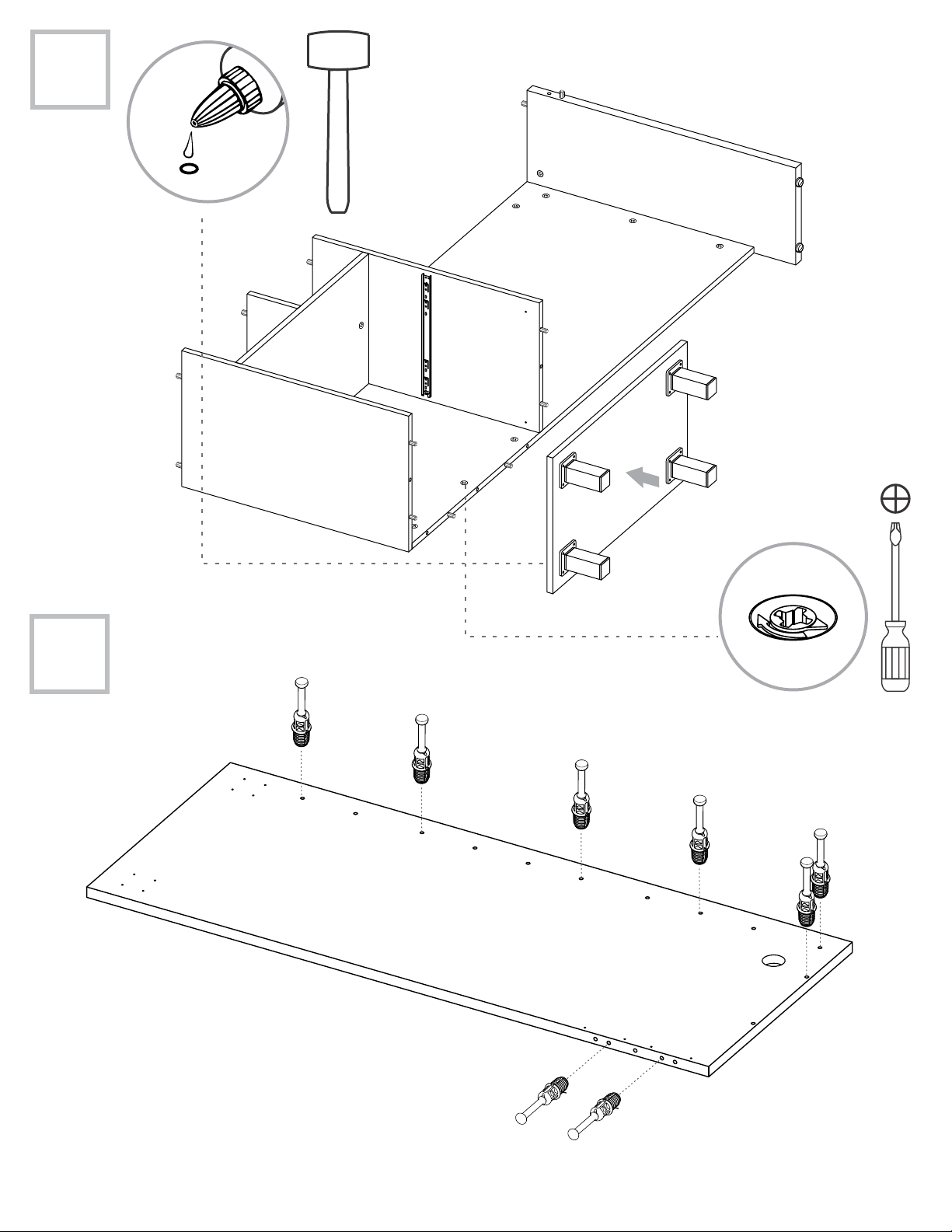

29

1

2

O

S

E

C

D

30

B

A

Rotate to tigten.

Gire para apretar.

Page 21

N

31

M

32

1

N

2

Rotate to tigten.

Gire para apretar.

M

Page 22

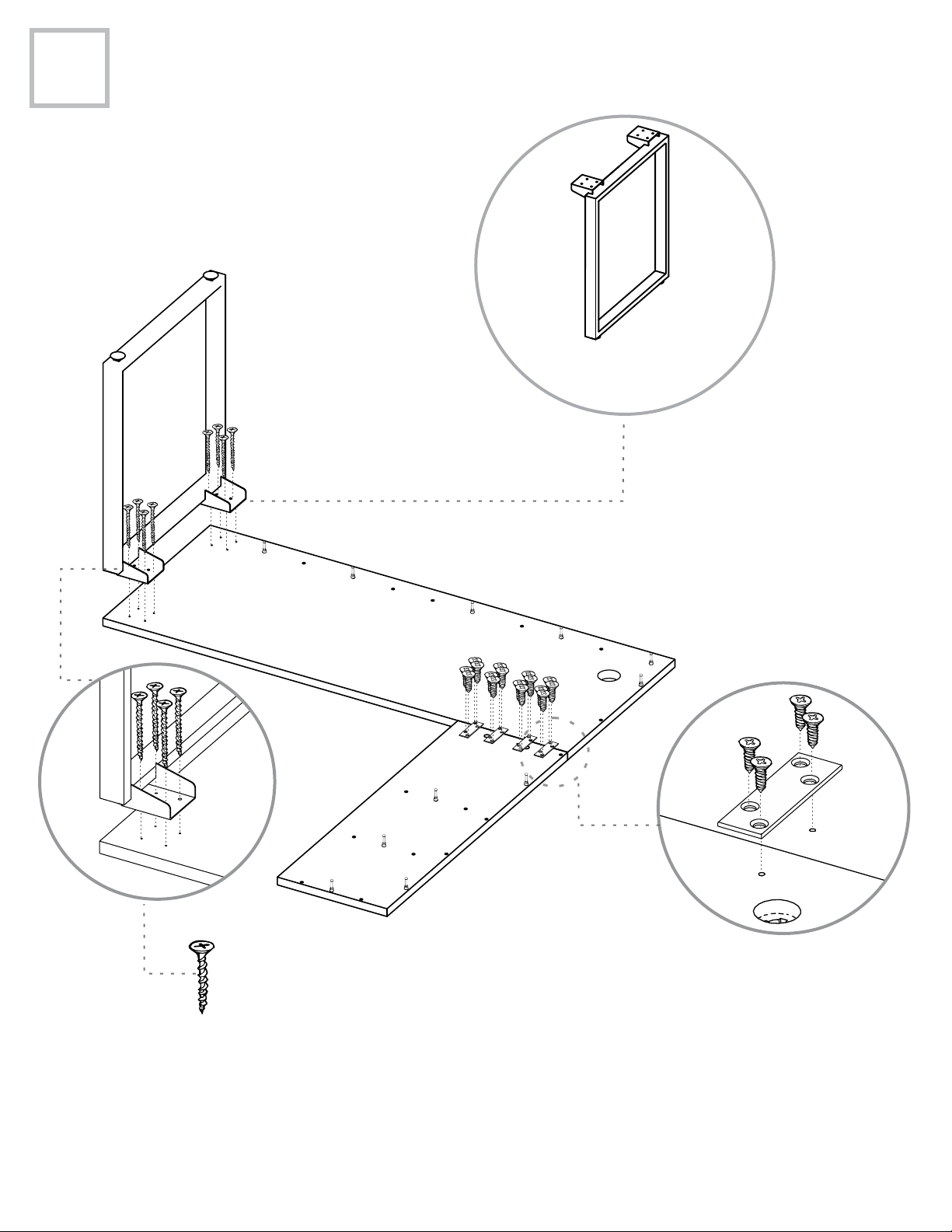

33

Desk support Leg

Pedestal en Acero

3/4" Drywall Screw

Tornillo de

Ensamble 3/4"

N

M

N

M

Steel Bracket

Platina de Acero

Page 23

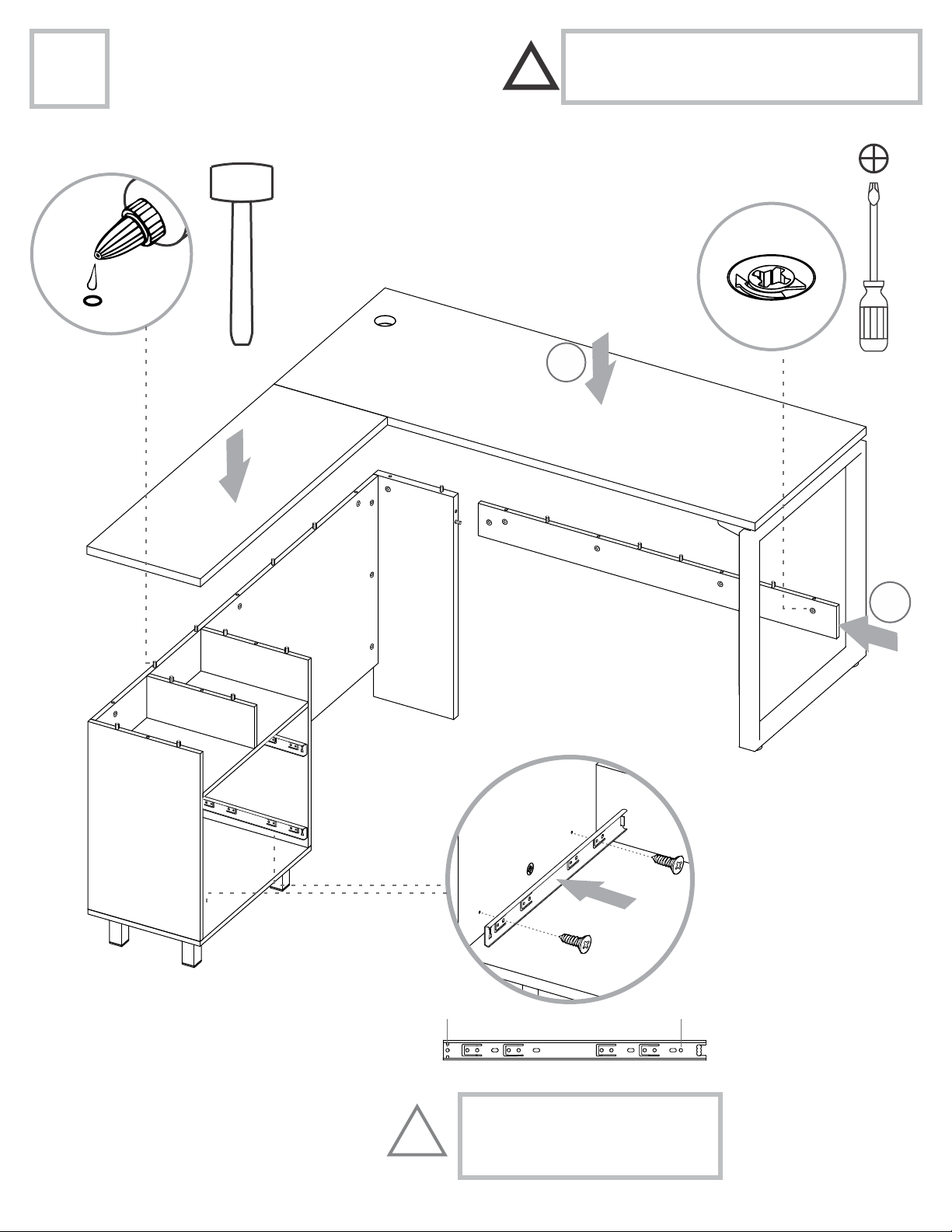

34

1

2

Be careful turning over the cabinet.

!

Tenga cuidado al voltear el mueble.

Rotate to tigten.

Gire para apretar.

2

N

B

M

E

A

C

S

O

R

1

B/C

Page 24

1

The plastic stop should be placed

!

Revisar que el tope plástico del

riel quede en la parte trasera

on the rear

14

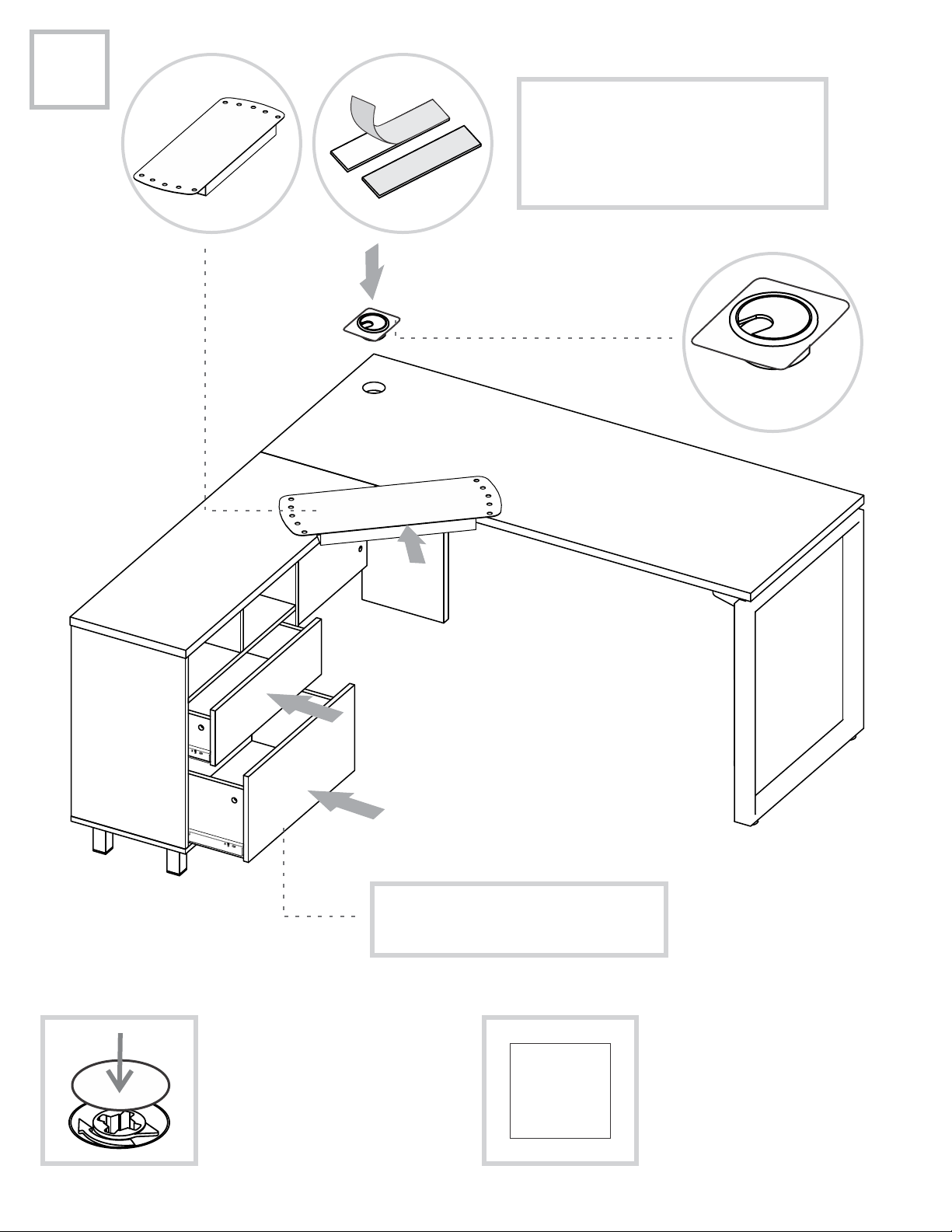

35

Slide the Corner Cabinet in the middle

of the pieces M and N, you can reinforce

the assembly with double sided tape

Deslice el suplemento metálico en medio

de las piezas M y N, puede reforzar el

ensamble con cinta doble faz

Hole cover

Pasacables

N

B

M

O

P

Q

Slide the drawers inside the cabinet

Deslice los cajones dentro del mueble

Page 25

After you finish the adjustment
of the cams, cover them with
the cover caps.

Después de ajustar todas las
cajas minifix, cúbralas con las
tapas adhesivas.

A

After you finish assembling the
cabinet, take off the adhesive
letters.

Al terminar de armar, desprenda
las letras adhesivas.

WARRANTY POLICY

PÓLIZA DE GARANTÍA

Welcome to the Family

We are committed to your satisfaction by offering you a competitive warranty to ensure all
our products are free from defects, in material and workmanship, to the original purchaser
for a period of one year from the date of your purchase.

How It Works

We are happy to furnish a replacement at no cost to you in the case we determine a
component to be defective. While our warranty applies to conditions of normal use,
it does not apply to defects or damage resulting from intentional or accidental damage,
outdoor use, negligence, or unreasonable use.

Here to Help

Please immediately report any defect by calling us or send an email to our customer
service. Have your receipt and order number handy for our team of customer service

professionals that will be eager to assist you.
