Page 1

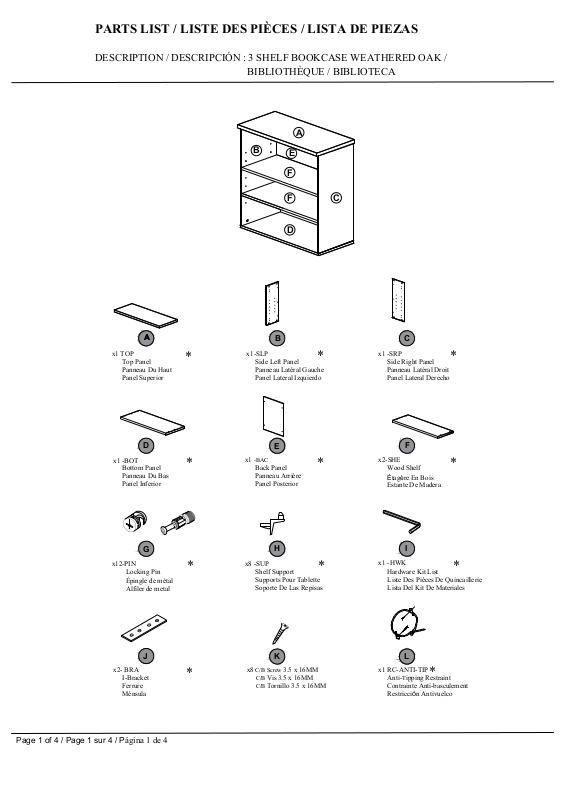

PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
DESCRIPTION / DESCRIPCIÓN : 3 SHELF BOOKCASE WEATHERED OAK /
BIBLIOTHÈQUE / BIBLIOTECA
Page 1 of 4 / Page 1 sur 4 / Página 1 de 4

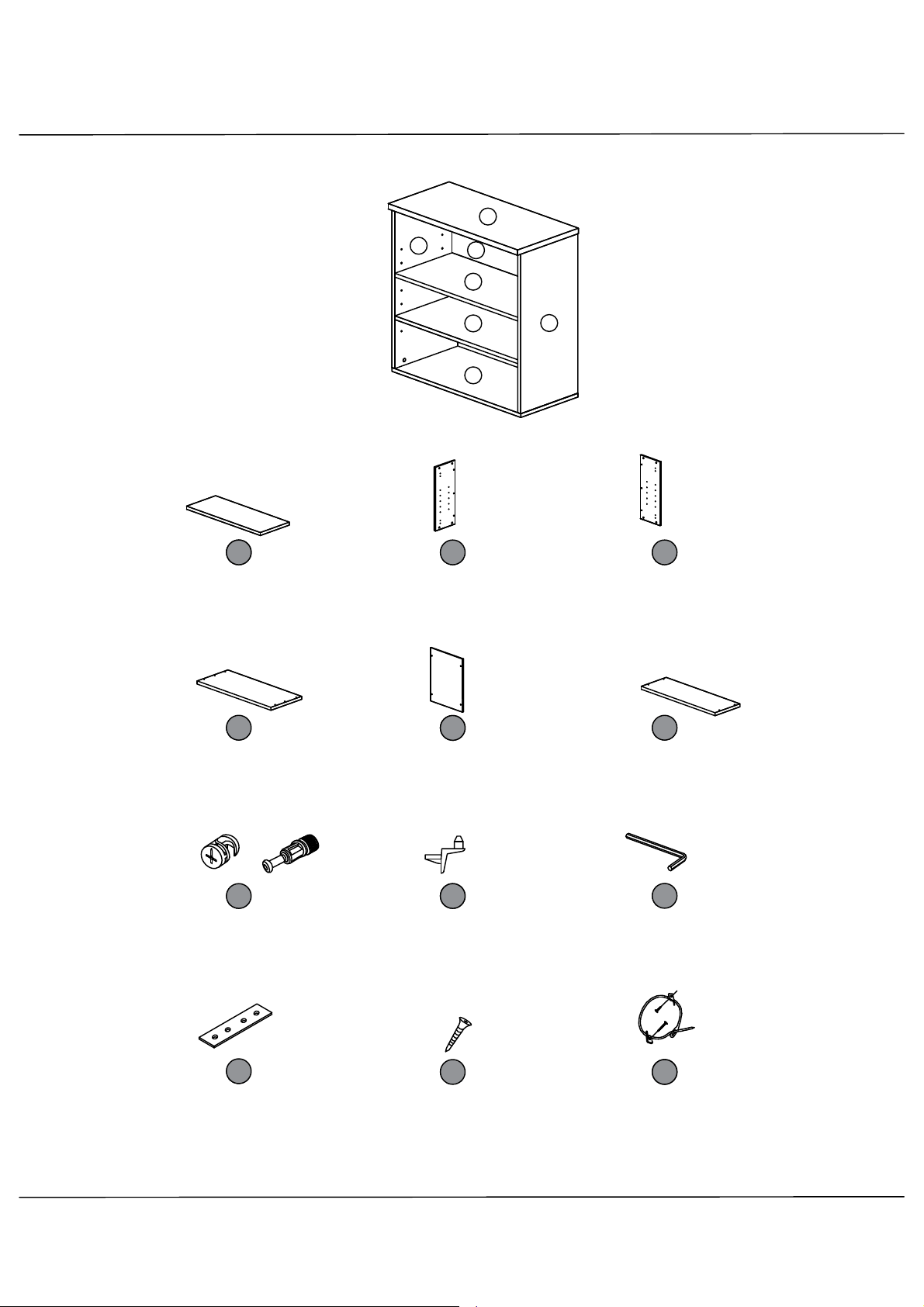

A
C
B
D
F
F
E
Top Panel
Panneau Du Haut
Panel Superior
AA
B
C
Bottom Panel
Panneau Du Bas
Panel Inferior
D
Back Panel
Panneau Arrière
Panel Posterior
Wood Shelf
Étagère En Bois
Estante De Madera
*
E
F
Shelf Support
Supports Pour Tablette
Soporte De Las Repisas
G
H
*
*
I
*
x8 C/B Screw 3.5 x 16MM
C/B Vis 3.5 x 16MM
C/B Tornillo 3.5 x 16MM
x1 RC-ANTI-TIP
Anti-Tipping Restraint
Contrainte Anti-basculement
Restricción Antivuelco
J K
*
L
*
*
*
*
*
*
Side Right Panel
Panneau Latéral Droit
Panel Lateral Derecho
Side Left Panel
Panneau Latéral Gauche
Panel Lateral Izquierdo
Locking Pin
Épingle de métal
Alfiler de metal
Hardware Kit List
Liste Des Pièces De Quincaillerie
Lista Del Kit De Materiales
I-Bracket
Ferrure
Ménsula
x1 TOP
x1-SLP
x1 -SRP
x1 -BOT
x12-PIN
x2- BRA
x1 -BAC
x8 -SUP
x2-SHE
x1 -HWK
Page 2
Page 2 of 4 / Page 2 sur 4 / Página 2 de 4

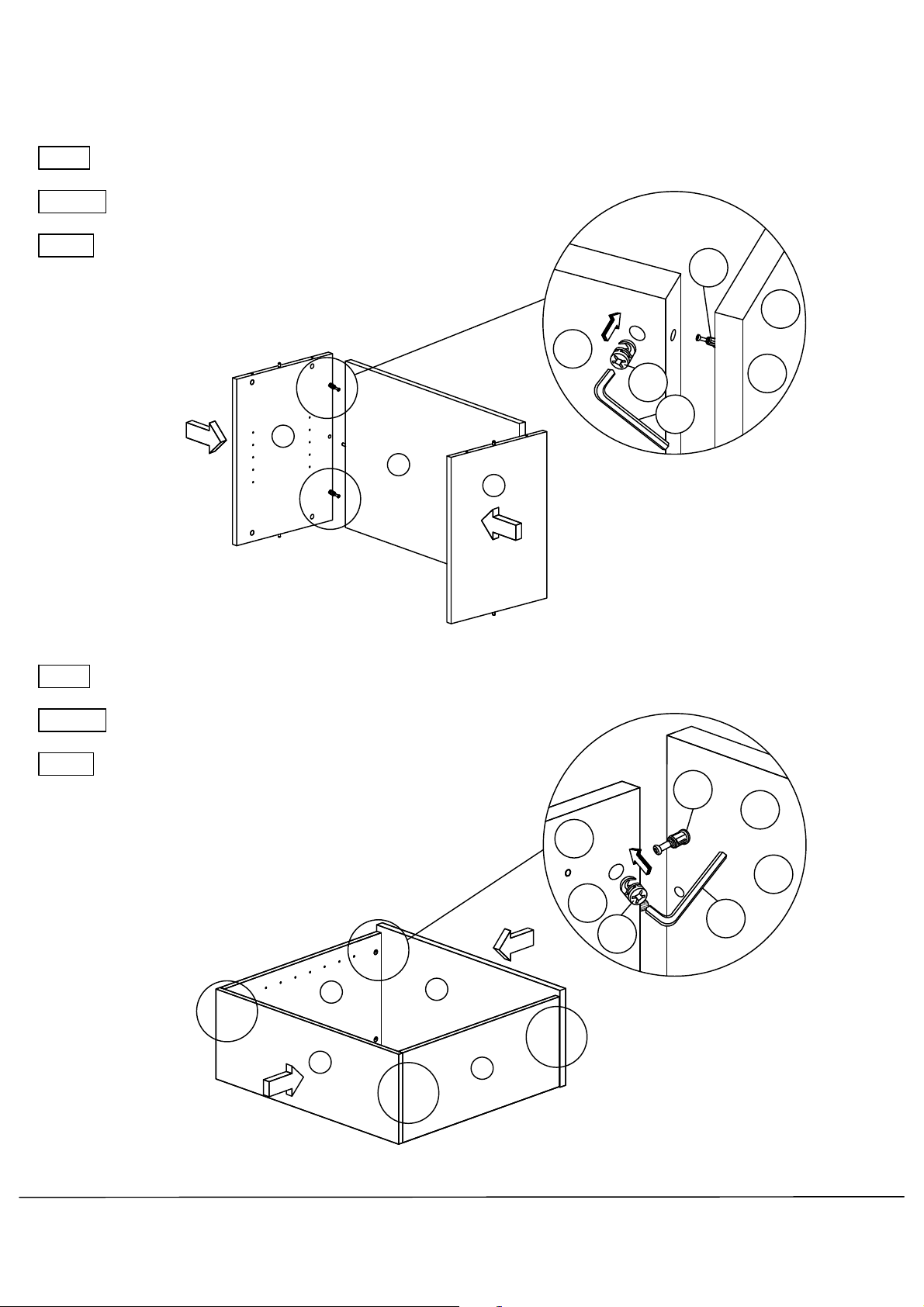

STEP 1
ÉTAPE 1
PASO 1
STEP 1
Fixed the Side Panel L(B)&R(C) to Back Panel(E) as shown.
ÉTAPE 1
Fixez le panneau latéral L (B) et R (C) au panneau arrière (E) comme indiqué.
PASO 1
Se corrigió el panel lateral L (B) y R (C) al panel posterior (E) como se muestra.
STEP 1
ÉTAPE 1
PASO 1
STEP 2
Attach the Top Panel(A) and Bottom Panel(D) as shown.
ÉTAPE 2
Fixez le panneau supérieur (A) et le panneau inférieur (D) comme indiqué.
PASO 2
Fije el Panel superior (A) y el Panel inferior (D) como se muestra.
C
B
E
G
G
B
C
&
E
I
A
C
B
D
A
D
&
B
C
&
G
I
G
Page 3
Page 3 of 4 / Page 3 sur 4 / P
ágina 3 de 4

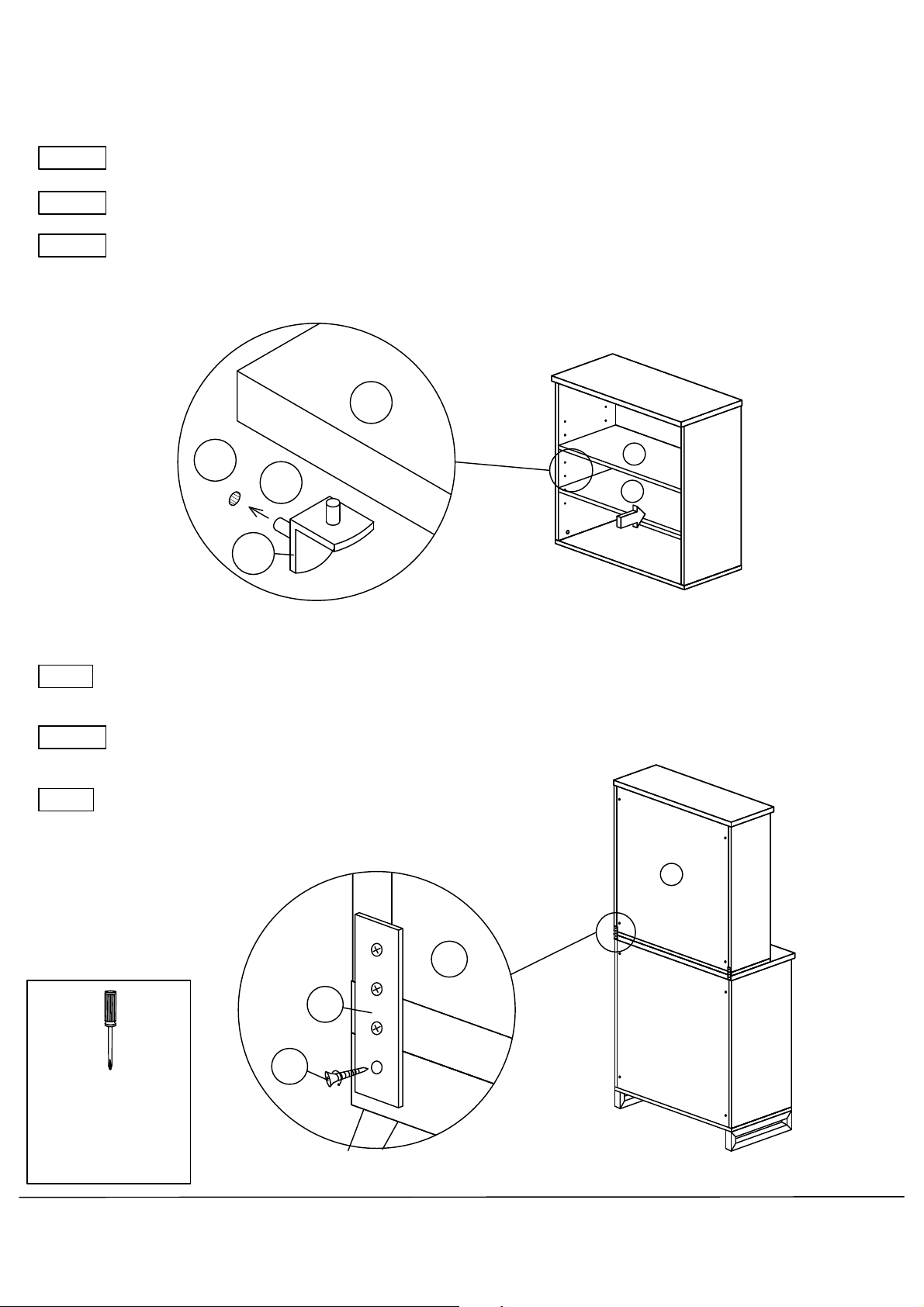

STEP 3
Attach Adjustable Shelf(F) as shown.
ÉTAPE 3
PASO 3
Fije el estante ajustable (F) como se muestra.
Fixez l'étagère réglable (F) comme illustré.
ÉTAPE 4
STEP 4
Attach 3 Shelf Storage Cabinet to the Storage Cabinet with I-Bracket(J)
& Screw(K) as shown.
Fixez l'armoire de rangement à 3 étagères à l'armoire de rangement avec support
en I (J)& Vis (K) comme illustré.
PASO 4
Fije el gabinete de almacenamiento de 3 estantes al gabinete de almacenamiento con el soporte
en I (J)& Tornillo (K) como se muestra
H
F
B
C
&
F
F
K
J
E
E
Philips Head screwdriver
(Not included)
Tournevis cruciforme
(Non compris)
Destornillador de estrella
(No incluido)
Page 4
Page 4 of 4 / Page 4 sur 4 / P
ágina 4 de 4

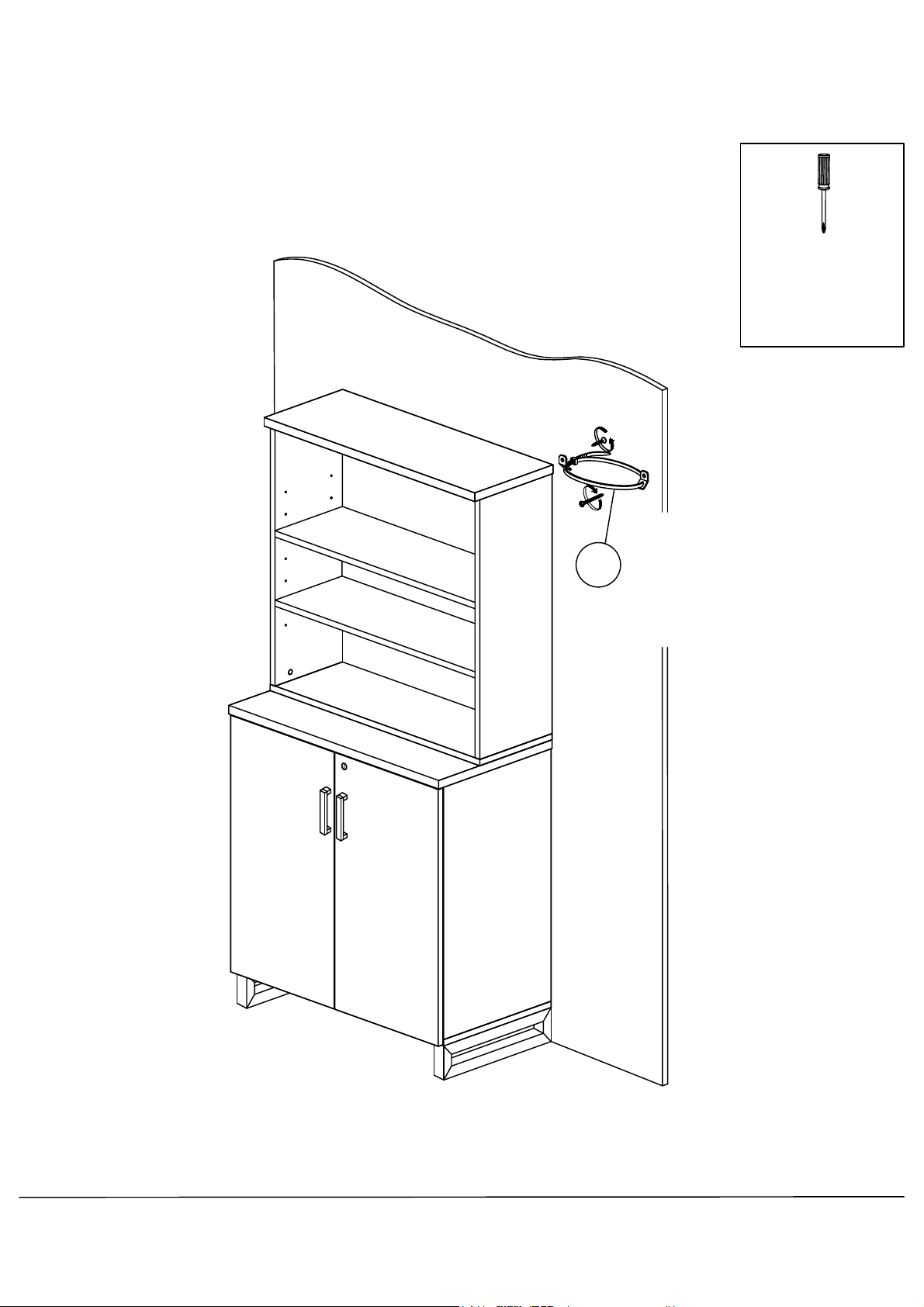

L
Wall / Mur / Pared
AFFIX TO WALL
BEHIND DRESSER /
KENAFFIX AU MUR
DERRIÈRE LA COMMODE /
KENAFFIX A LA PARED
DETRÁS DE LA CÓMODA
Philips Head screwdriver
(Not included)
Tournevis cruciforme
(Non compris)
Destornillador de estrella
(No incluido)
