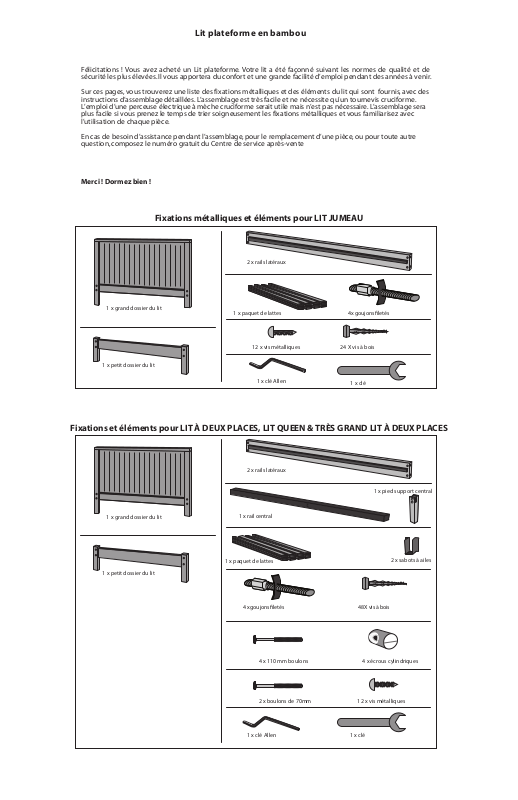

Lit plateforme en bambou
Félicitations ! Vous avez acheté un Lit plateforme. Votre lit a été façonné suivant les normes de qualité et de
sécurité les plus élevées. Il vous apportera du confort et une grande facilité d’emploi pendant des années à venir.
Sur ces pages, vous trouverez une liste des fixations métalliques et des éléments du lit qui sont fournis, avec des
instructions d’assemblage détaillées. L’assemblage est très facile et ne nécessite qu’un tournevis cruciforme.
L’emploi d’une perceuse électrique à mèche cruciforme serait utile mais n’est pas nécessaire. L’assemblage sera
plus facile si vous prenez le temps de trier soigneusement les fixations métalliques et vous familiarisez avec
l’utilisation de chaque pièce.
En cas de besoin d’assistance pendant l’assemblage, pour le remplacement d’une pièce, ou pour toute autre
question, composez le numéro gratuit du Centre de service après-vente
Merci ! Dormez bien !
Fixations métalliques et éléments pour LIT JUMEAU
2 x rails latéraux
1 x grand dossier du lit
1 x petit dossier du lit
1 x paquet de lattes
12 x vis métalliques
1 x clé Allen
4 x goujons letés
24 X vis à bois
1 x clé
Fixations et éléments pour LIT À DEUX PLACES, LIT QUEEN & TRÈS GRAND LIT À DEUX PLACES
1 x grand dossier du lit
1 x petit dossier du lit
2 x rails latéraux
1 x rail central
1 x paquet de lattes
4 x goujons letés
1 x pied support central
2 x sabots à ailes
48 X vis à bois
4 x 110 mm boulons 4 x écrous cylindriques
12 x vis métalliques2 x boulons de 70mm
1 x clé Allen
1 x clé
Page 2

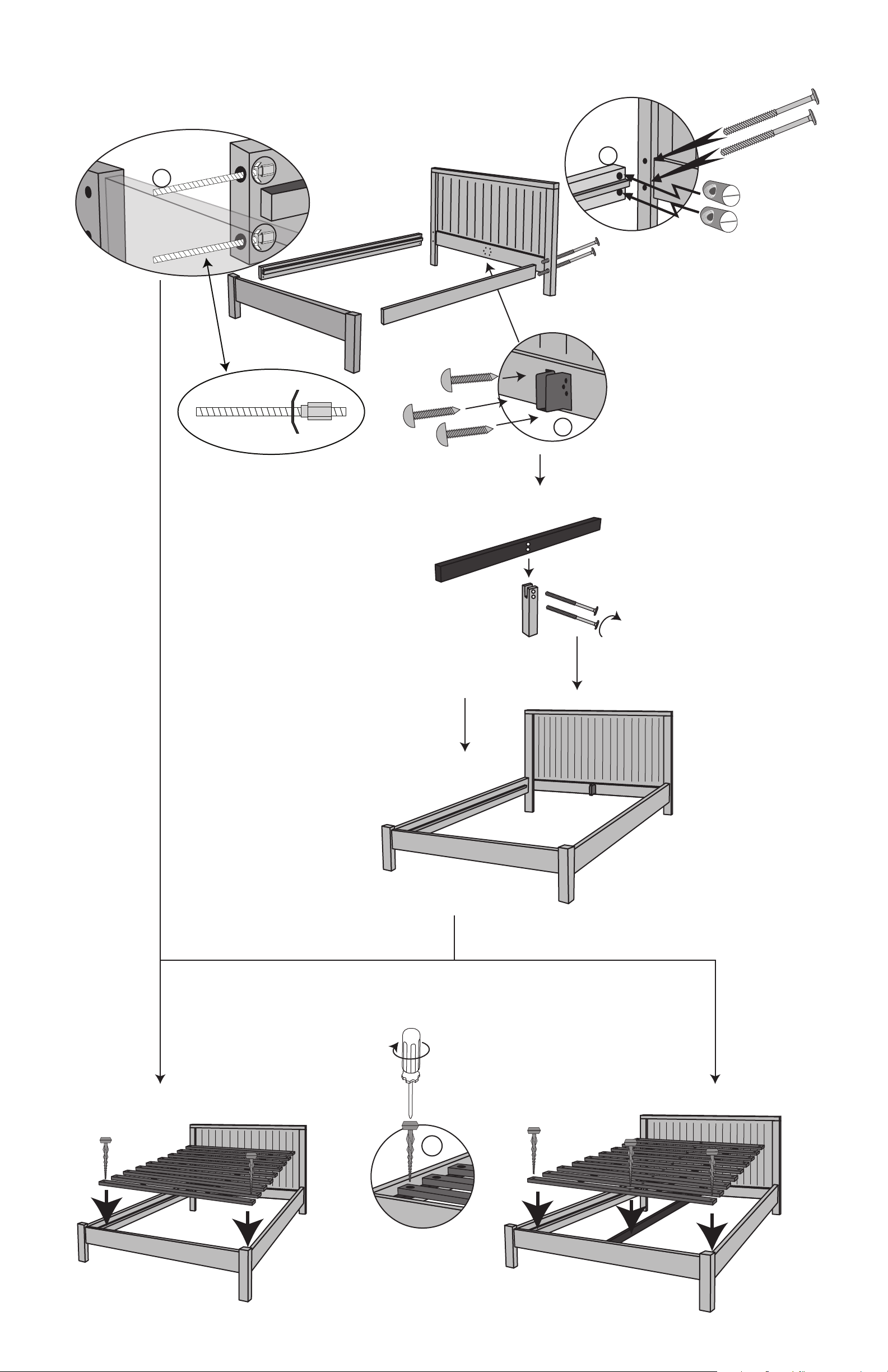

Insérer les 4 tiges letées des goujons dans le petit dossier du lit à la main. Glisser
le petit dossier vers les rails latéraux de manière à ce que les tiges letées
pénètrent dans les trous aux extrémités des rails latéraux. Glisser la cale par-dessus
la tige letée. (Voir l’image.) Serrer l’écrou à la main derrière la cale. À l’aide de la
clé fournie, serrer l’écrou.
À noter : Le bout étroit de l’écrou doit dépasser la cale une fois serré.
A
B
Avec les 4 boulons de 110 mm et 4 écrous
cylindriques, attacher les rails latéraux au
grand dossier. (Voir Schéma B.) Noter : Faire
un côté à la fois et ne serrer les boulons
qu’à la main.
Avec les 6 vis métalliques prévus pour
chaque sabot ailé, attacher les sabots (le
bout ouvert vers le haut) au petit et au
grand dossier. (Voir Schéma C.)
C
LIT À DEUX PLACES, LIT QUEEN & TRÈS GRAND LIT À DEUX PLACES
Attacher le pied support central au rail central
en insérant 2 boulons de 60mm à travers le pied
et le rail central et serrer avec la clé Allen
prévue. Ensuite, insérer le rail central jusqu’au
fond des sabots ailés.
Étaler les lattes du paquet le côté garni d’étoe vers le bas de manière égale horizontalement sur les rails
des côtés. Commencer en xant solidement une latte à un bout et ensuite à l’autre de manière égale.
Utiliser les vis à bois restants pour xer toutes les lattes aux rails latéraux avec un tournevis à tête cruciforme. (Voir Schéma D.) Un tournevis électrique serait utile.
LIT À DEUX PLACES, LIT QUEEN & TRÈS GRAND LIT À DEUX PLACES
LIT JUMEAU
D
