Foundry Select W002982120 Installation & Assembly

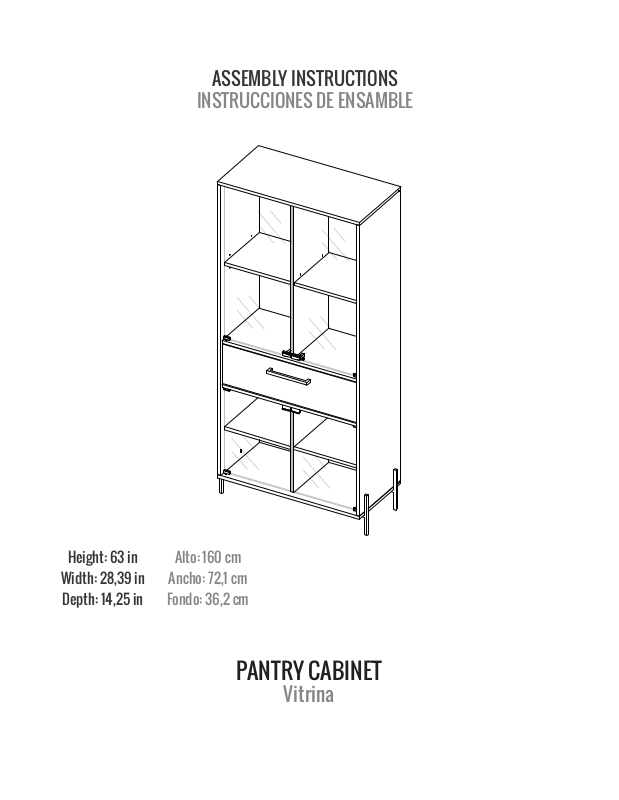

ASSEMBLY INSTRUCTIONS

INSTRUCCIONES DE ENSAMBLE

Height: 63 in

Width: 28,39 in

Depth: 14,25 in

Alto: 160 cm

Ancho: 72,1 cm

Fondo: 36,2 cm

PANTRY CABINET

Vitrina

!

IMPORTANT RECOMMENDATIONS / RECOMENDACIONES IMPORTANTES

-The cabinet MUST be used exclusively indoors, do not expose to direct sun. / El mueble debe ser usado únicamente en

interiores, no exponer al sol directo.

-Do NOT overload the cabinet (see suggested loads), . / Do not hit or hammer the cabinet (just when indicated) NO

sobrecargar el mueble (ver las cargas sugeridas). No golpear ni martillar el mueble (solo cuando se indique).

-Do not drag, lift and move between two people. / No arrastre el mueble, levántelo entre dos personas.

-All timber surfaces will change color over time. New furniture will initially vary in shade from items that have been
previously purchased. / Toda superficie de madera cambia de color con el tiempo. Al principio, el tono de los muebles

nuevos puede variar al tono de los muebles que se compraron anteriormente.

-Spray polishes are best avoided as they contain silicones which may spoil the furniture's surface by building up over
time. Do not paint the cabinet. / Recomendamos evitar los pulidores en aerosol ya que contienen siliconas que, con el

tiempo, pueden deteriorar la supericie de los muebles. No pintar el mueble.

-Make sure all surfaces are protected from heat and liquids by mats and coasters. Wipe up spills immediately and ensure
that a mat or pad is placed under paper if you are writing. / Asegúrese de proteger las superficies del calor y los líquidos

utilizando esteras y posavasos. Limpie los derrames inmediatamente y, si va a escribir, asegúrese de colocar un tapete o
almohadilla debajo del papel.

-Our furniture will endure most temperatures in the home but it is best to avoid placing furniture next to heat sources such
as radiators or fires. Be particularly careful with solid wood as the lack of humidity caused by central heating can cause
damage such as warping. / Nuestros muebles pueden soportar la mayoría de las temperaturas en el hogar, pero

recomendamos evitar colocarlos cerca de fuentes de calor tales como radiadores o fuego. Tenga especial cuidado con la
madera maciza, ya que la falta de humedad ocasionada por la calefacción central puede causar daños, tales como la
deformación.

-Visible screws and bolts must be checked regularly and tightened (if necessary) shortly after purchase. / Luego de la

compra, revise regularmente los tornillos y los pernos visibles y ajústelos (de ser necesario).

-Felt knobs are recommended fitted underneath the legs or bases if the furniture is to be placed on a wooden or parquet
floor or surface. / Se recomienda instalar perillas de fieltro debajo de las patas o bases si los muebles se colocarán en un

piso o superficie de madera o parquet.

MAINTENANCE / MANTENIMIENTO

-When cleaning is needed, use a damp cloth followed by a dry cloth. Remove liquid spills immediately from the frame and
mechanism parts. Clean metallic hardware with a dry cloth. / Cuando se necesite limpiar, use un paño húmedo seguido

de un paño seco. Retire los derrames de líquidos inmediatamente de la estructura y las partes del mecanismo. Limpiar
los herrajes metálicos con un paño seco.

WARNING/

ADVERTENCIA

Page 2

Never allow children to climb or manipulate the cabinet, furniture tip over can cause serious

!

injuries or death. / Nunca permita que los niños escalen o manipulen el mueble, la caída de este

puede provocar lesiones graves o la muerte.

INDEX

ÍNDICE

Assembly Hardware

Assembly Parts

Suggested Loads

Assembly Recommendations

Assembly Steps

Warranty

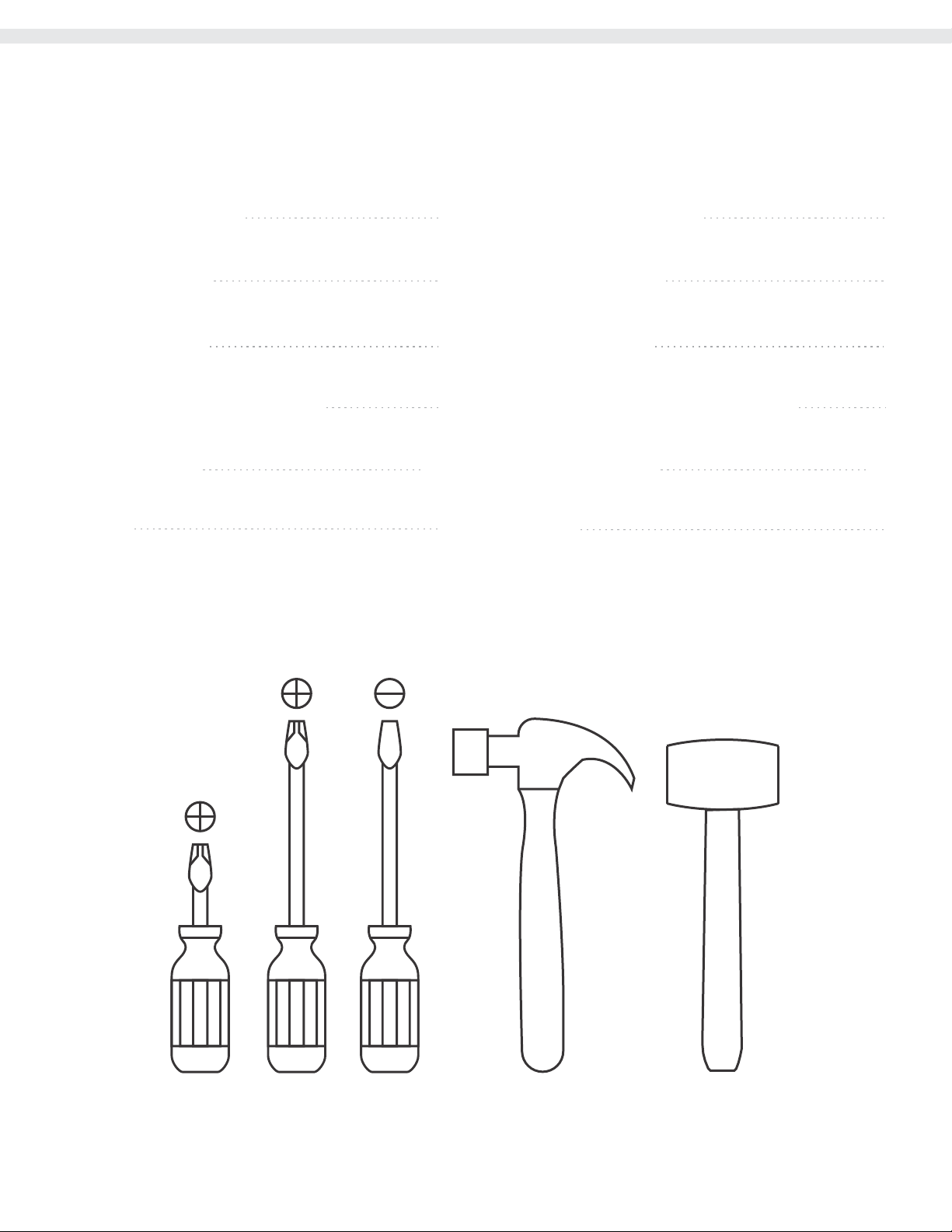

REQUIRED TOOLS* HERRAMIENTAS NECESARIAS*

4

5

6

6

7-23

24

Herrajes para Armado

Piezas de Armado

Cargas Sugeridas

Recomendaciones de Ensamble

Pasos de Armado

Garantía

4

5

6

6

7-23

24

*Not included, and not shown actual size.

Page 3

*No incluidas y no se muestran en tamaño real.

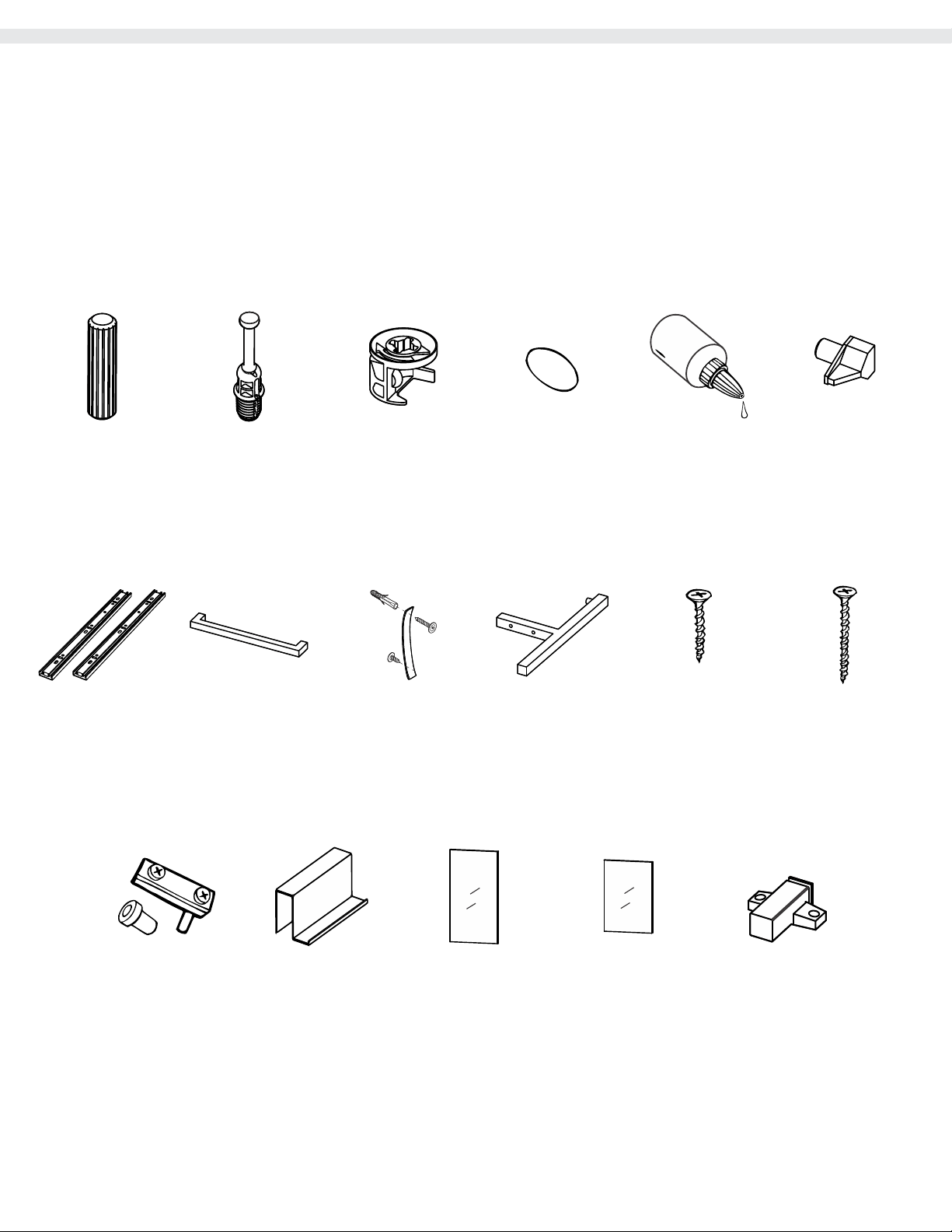

ASSEMBLY HARDWARE HERRAJES PARA ARMADO

Please check that the hardware content is correct.
If any item is missing, please call to our customer
service line.

x34

Minifix Cams

Minifix

Wood Dowel

Tarugo

x34x58

Spreading Bolt

Perno Minifix

Compruebe que el contenido de los herrajes sea
el correcto. En caso de que falte alguna pieza, por
favor llame a nuestra línea de atención al cliente.

x34

Cover Caps

Tapa Adhesiva

Minifix

x2

Glue

Pegante

x8

Shelf Support

Soporte entrepaño

Móvil

x1

Drawer Slides

(Screws included)

Riel

(Incluye Tornillos)

x1

Handle

Manija

x2

Wall Fixing Kit

Kit Antivuelco

x8 x4

Glass door Hinge

Bisagra Puerta

Vidrio

Hardware items are NOT shown actual size.

Metallic Handle

Tiradera Metálica

x2

Top Glass Door

Puerta Superior

Vidrio

Los herrajes no se muestran en el tamaño real.

x5

Legs

Patas

x2

Lower Glass Door

Puerta Inferior

Vidrio

x16

1" Drywall Screw

Tornillo de

Ensamble 1"

Magnetic Touch

(Screws included)

Vaiven Magnetico

(Incluye Tornillos)

x4

2" Drywall Screw

Tornillo de

Ensamble 2"

x4

Page 4

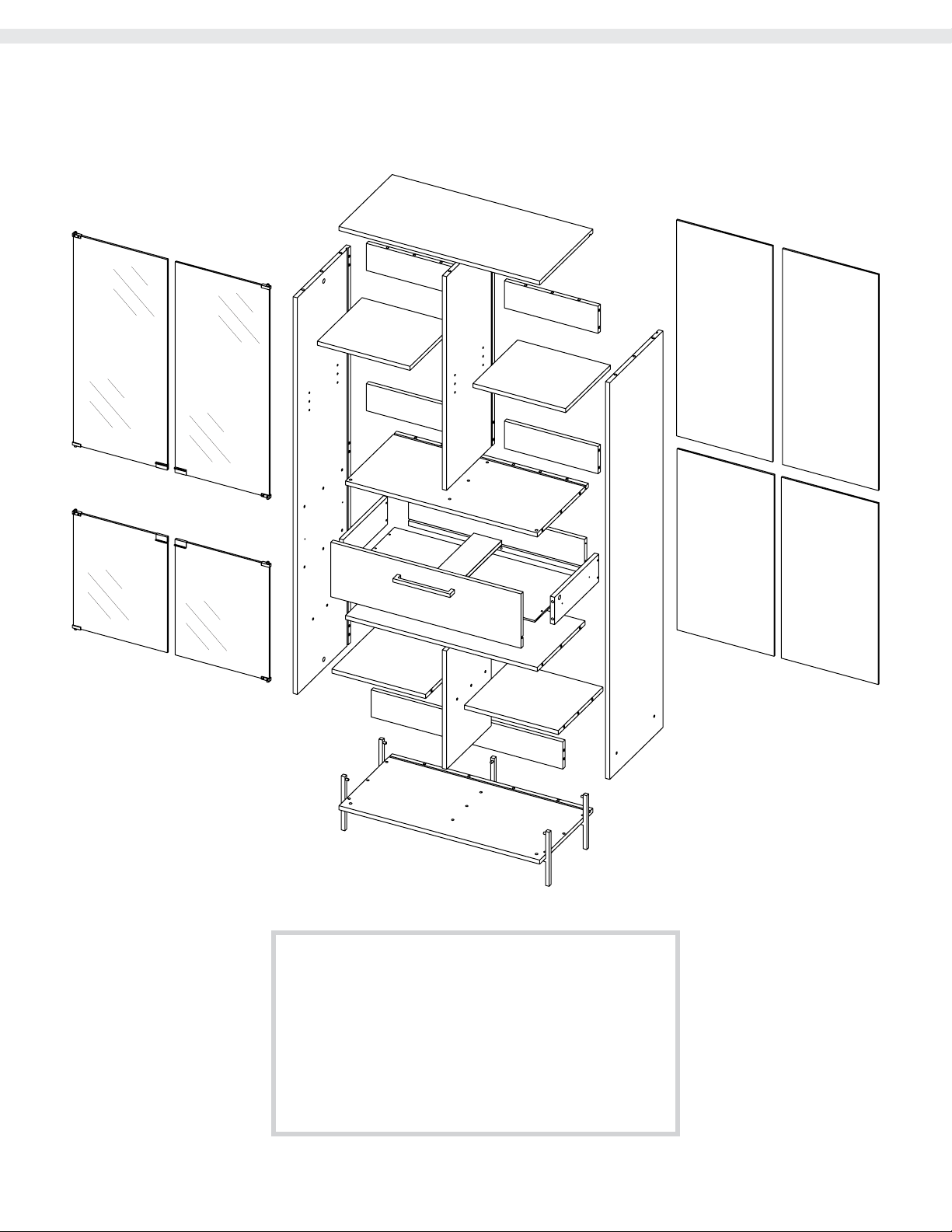

ASSEMBLY PARTS PIEZAS DE ARMADO

D

K

B

O

G

L

I

T

I

T

K

L

E

N

R

Q

S

P

C

U

U

F

J

J

H

M

Page 5

A - x1

B - x1

C - x1

D - x1

E - x1

F - x1

A

G - x1

H - x1

I - x2

J - x2

K - x2

L - x2

M - x1

N - x1

O - x1

P - x1

Q - x1

R - x1

S - x1

T - x2

U - x2

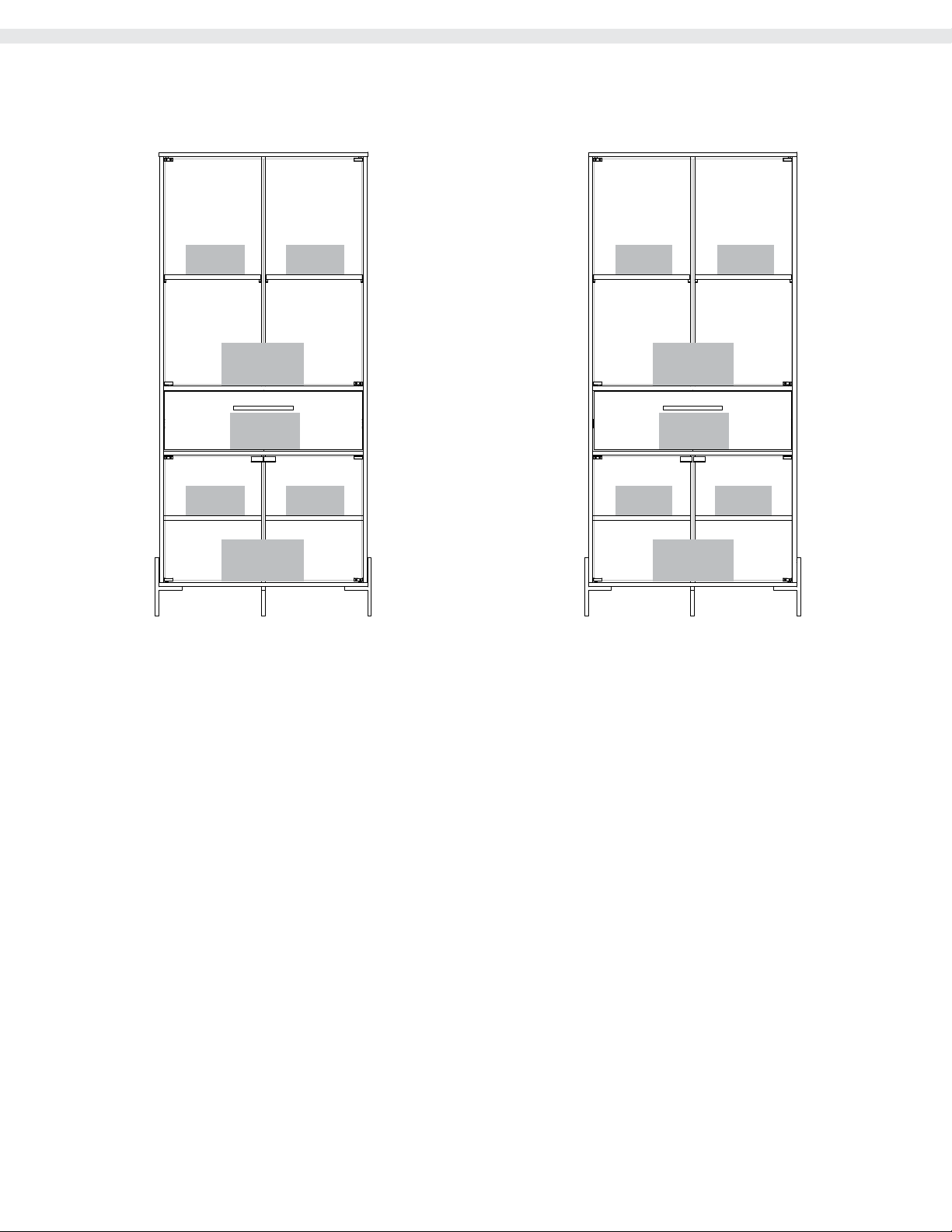

MAX SUGGESTED LOADS

CARGAS MÁXIMAS SUGERIDAS

11 lbs 11 lbs

33 lbs

10 Kg

11 lbs 11 lbs

33 lbs

ASSEMBLY

5 Kg. 5 Kg.

15 Kg

10 Kg

5 Kg. 5 Kg.

15 Kg

RECOMENDACIONES

RECOMMENDATIONS

Two people are recommended to assemble
the product.

Assemble the cabinet on a flat, smooth
surface, preferably on a carpeted floor
or the carton box of the product.

Carefully read the assembly instructions
and identify every wood and hardware
part before start assemblying the cabinet.

DE ENSAMBLE

Ensamble el mueble entre dos personas.

Ensamble el mueble sobre una superficie
plana y lisa, preferiblemente sobre un
tapete o el cartón de la caja

Lea cuidadosamente las instrucciones e
identifique todas las piezas y herrajes
antes de empezar a armar el mueble.

Page 6

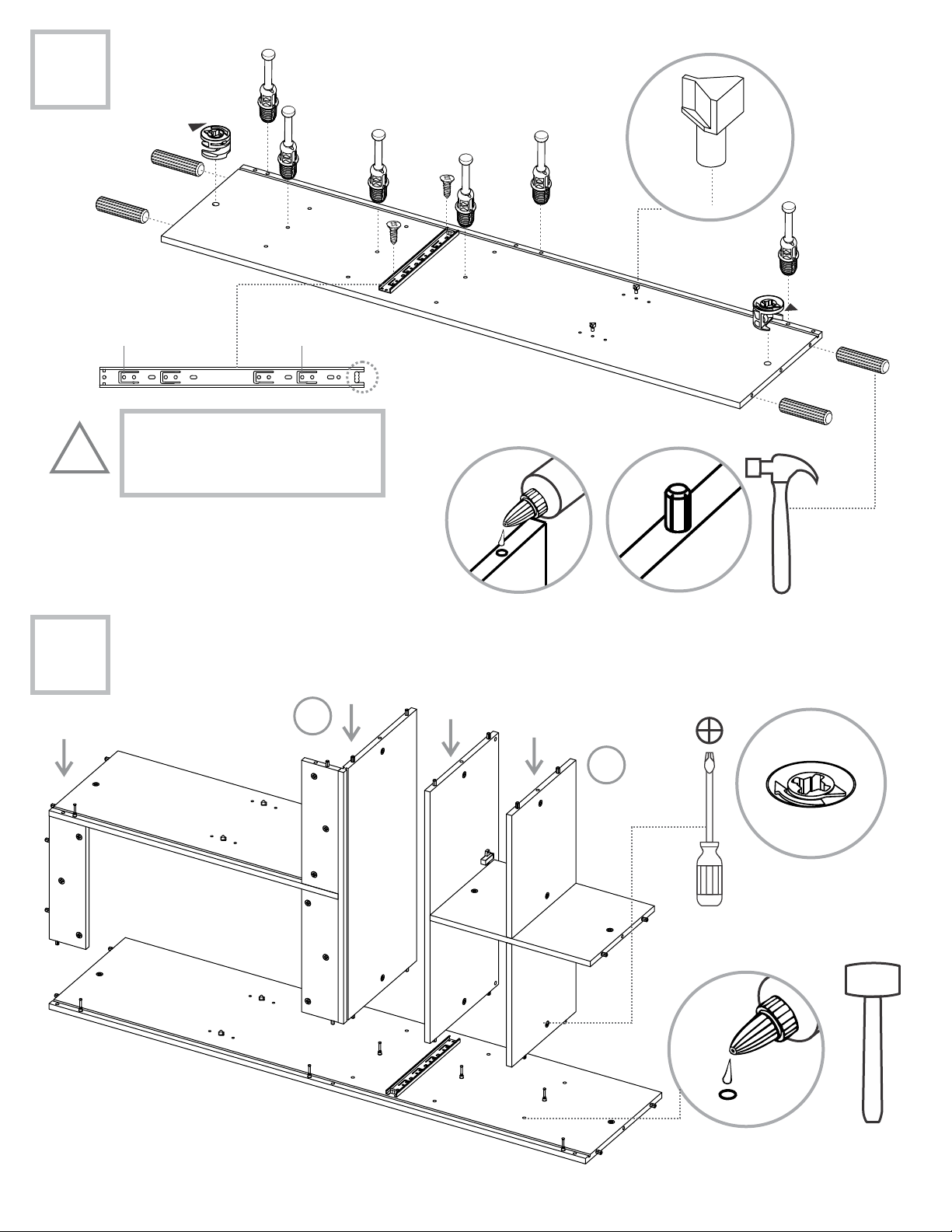

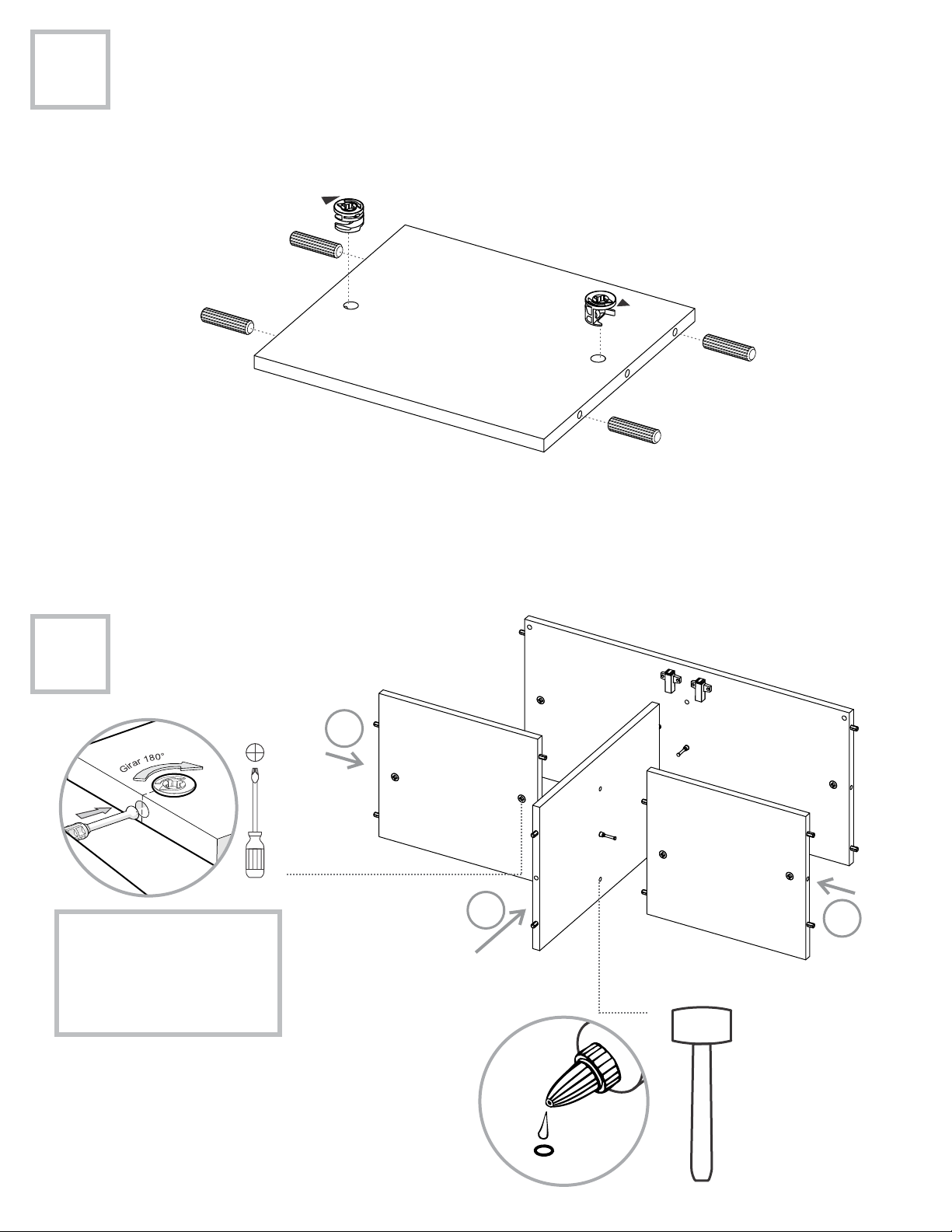

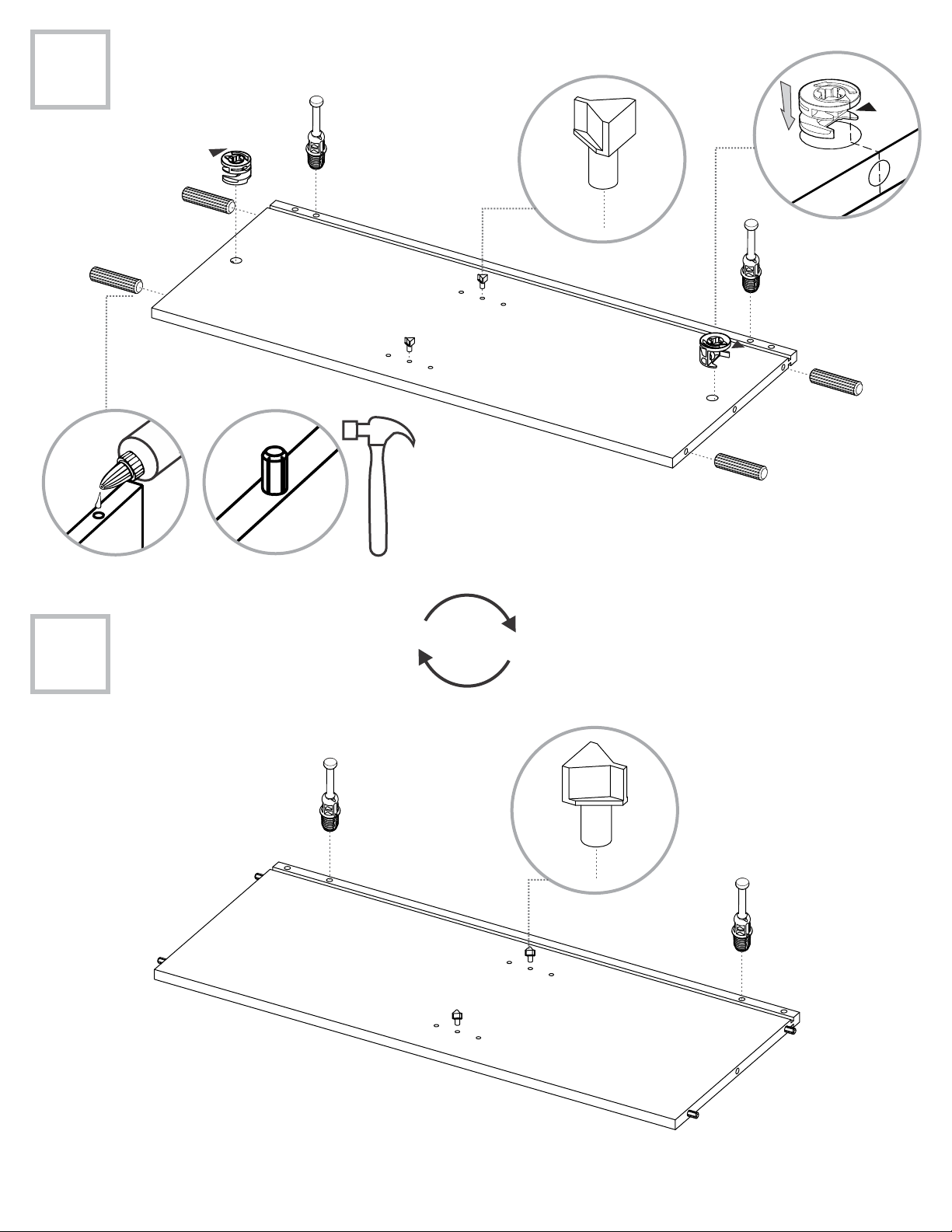

1

1

G

2

2

Gently hit to adjust.

Golpee suavemente

para ajustar.

Rotate

Voltear

Page 7

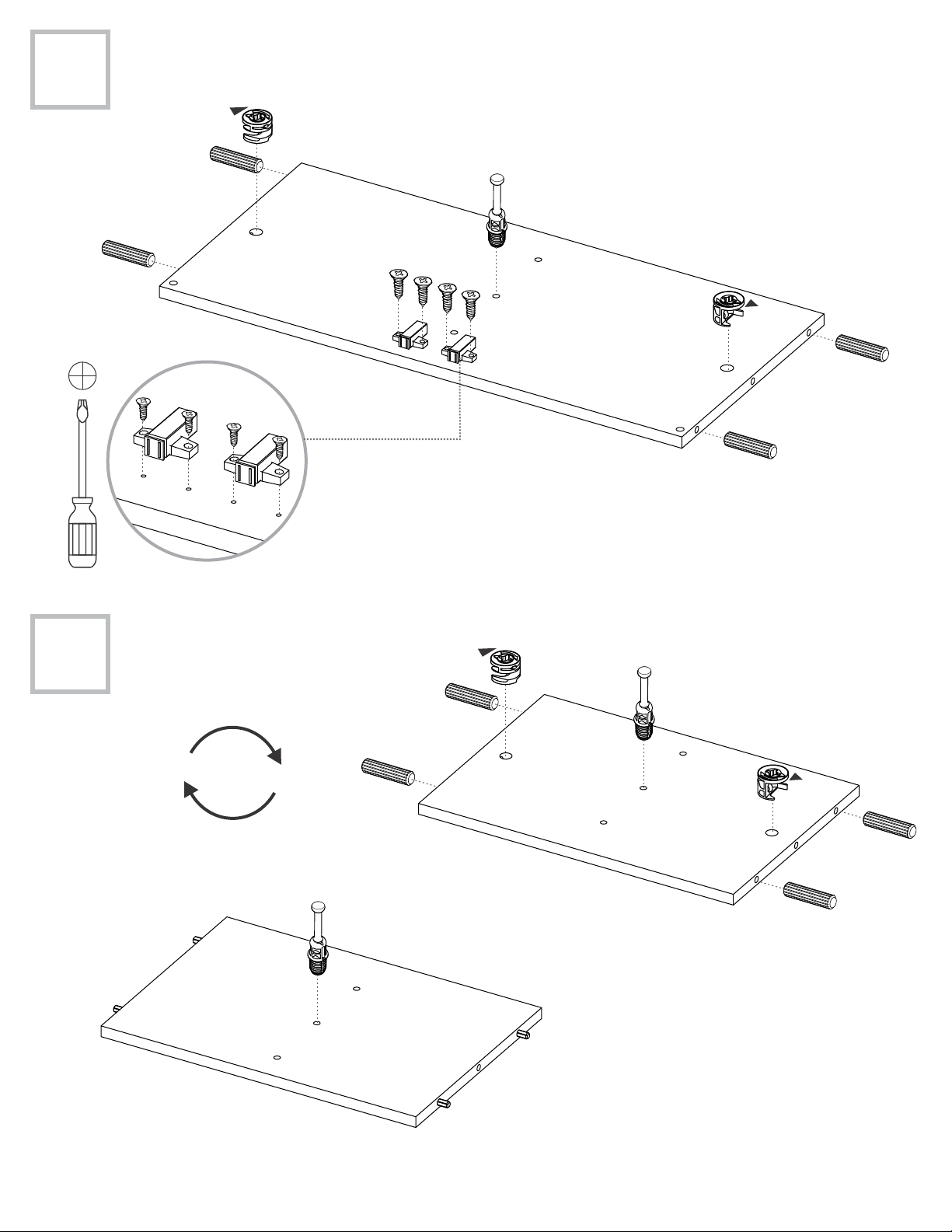

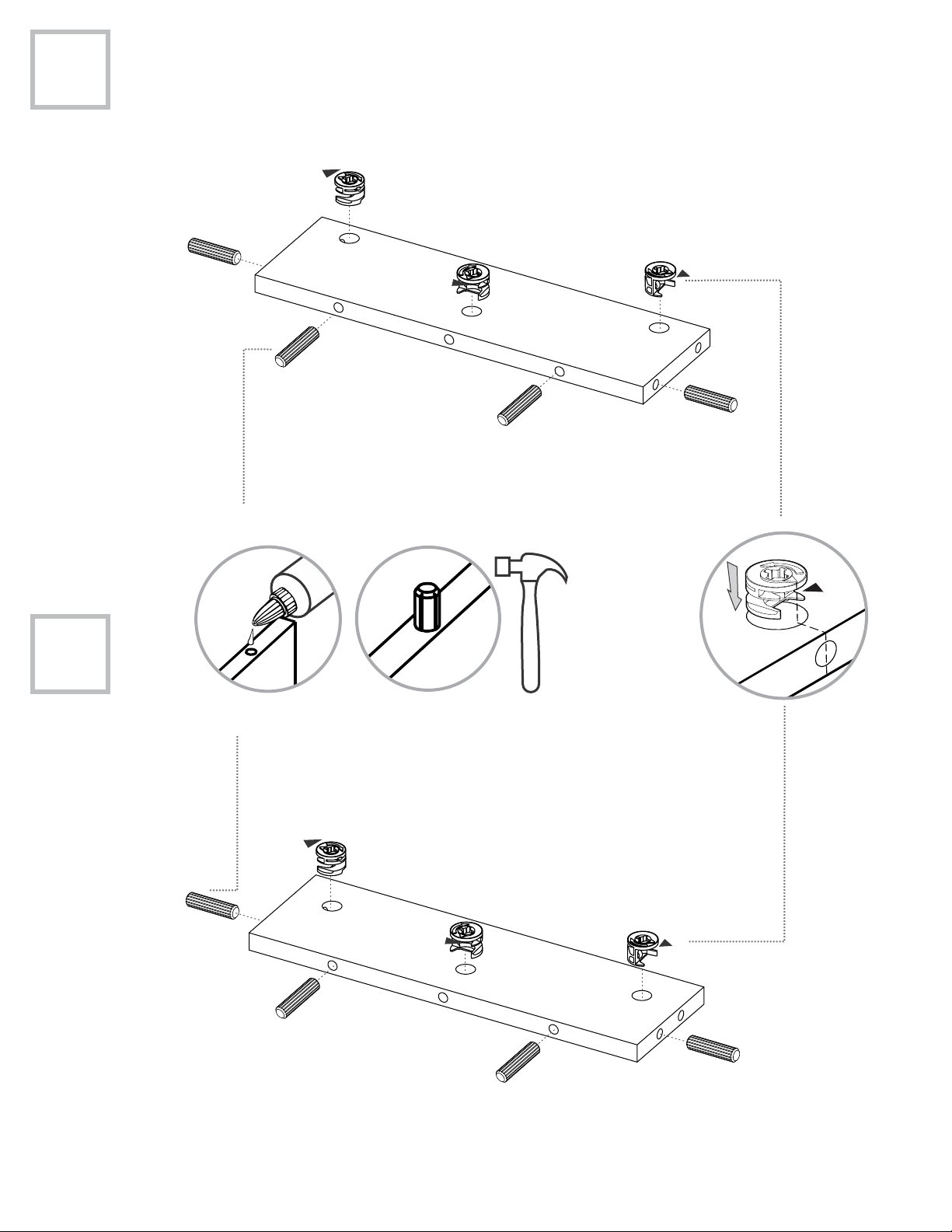

G

3

Lx2

4

1

2

Gently hit to adjust.

Golpee suavemente

para ajustar.

Kx2

Page 8

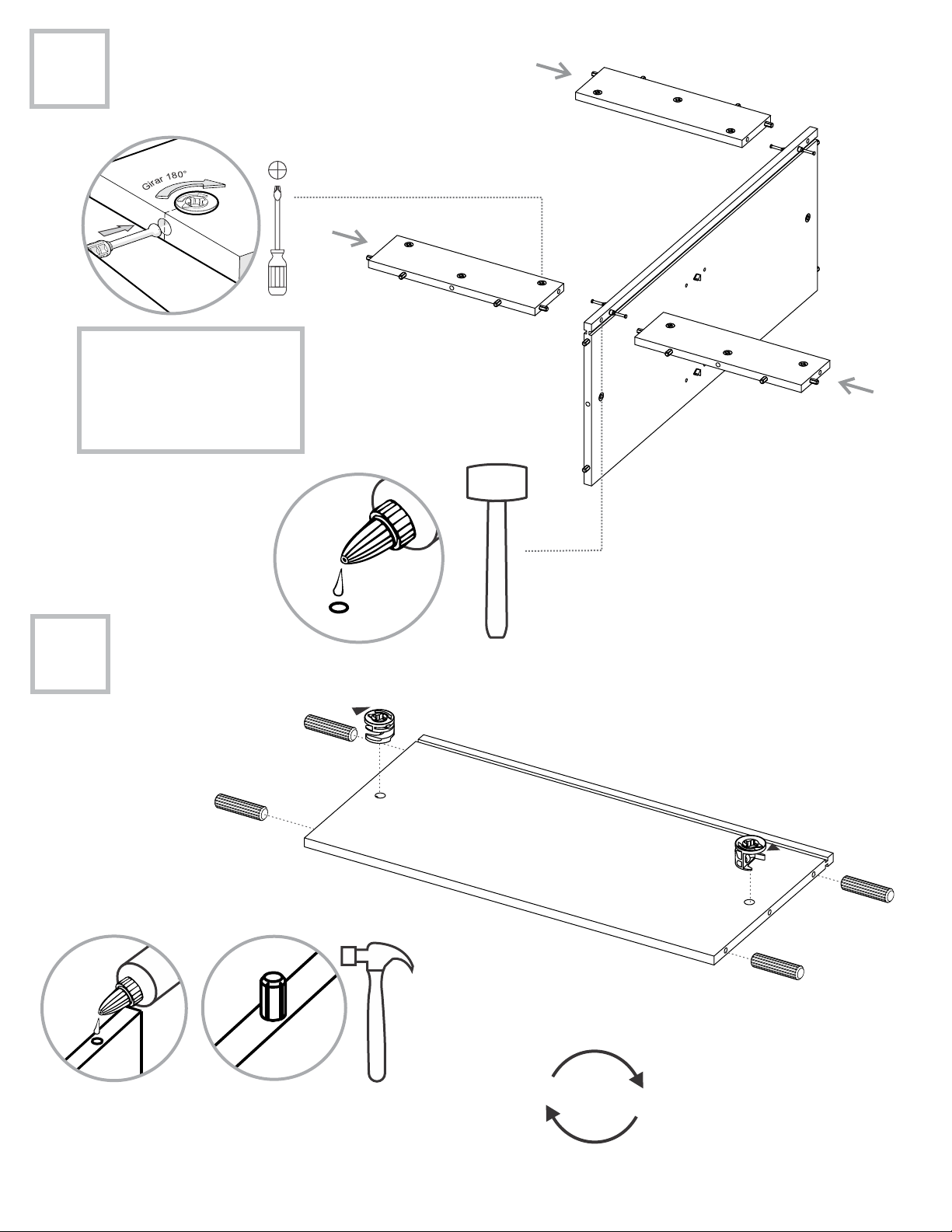

5

2

1

L

/ Rotate 180°

Turn minifix cams to

the right to tighten.

Gire las cajas minifix

hacia la derecha para

apretar las piezas.

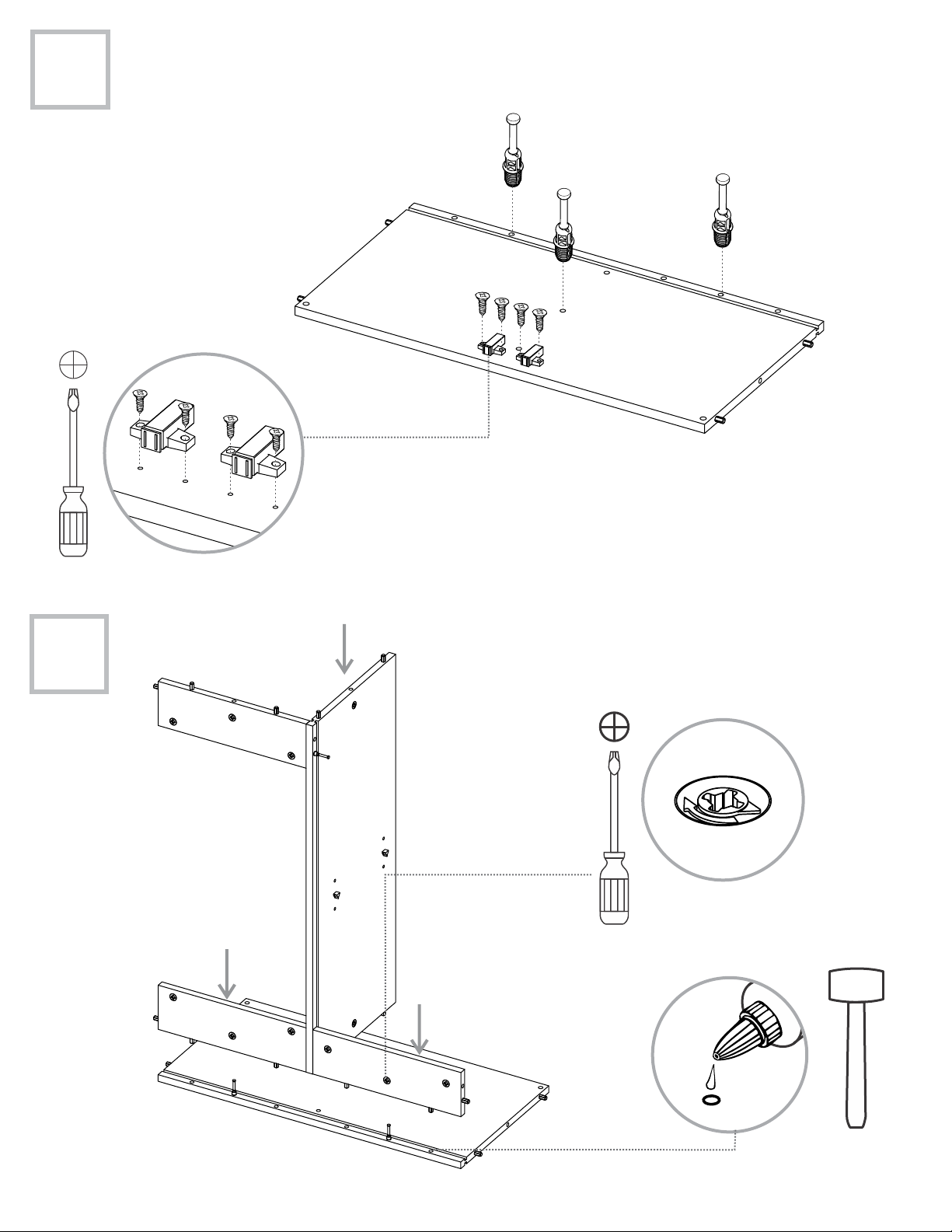

6

1

L

G

K

2

1

Page 9

Gently hit to adjust.

Golpee suavemente

para ajustar.

E

2

Rotate

Voltear

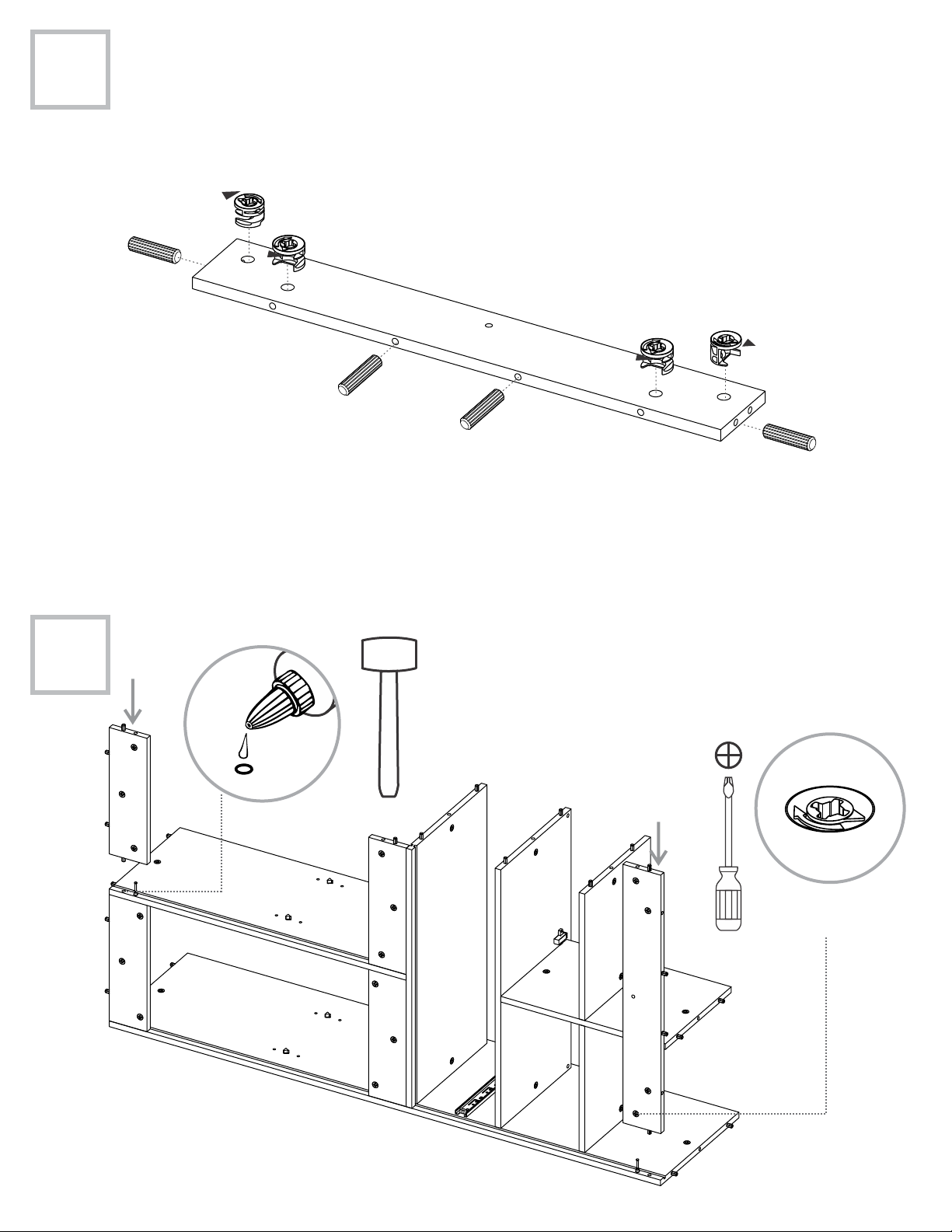

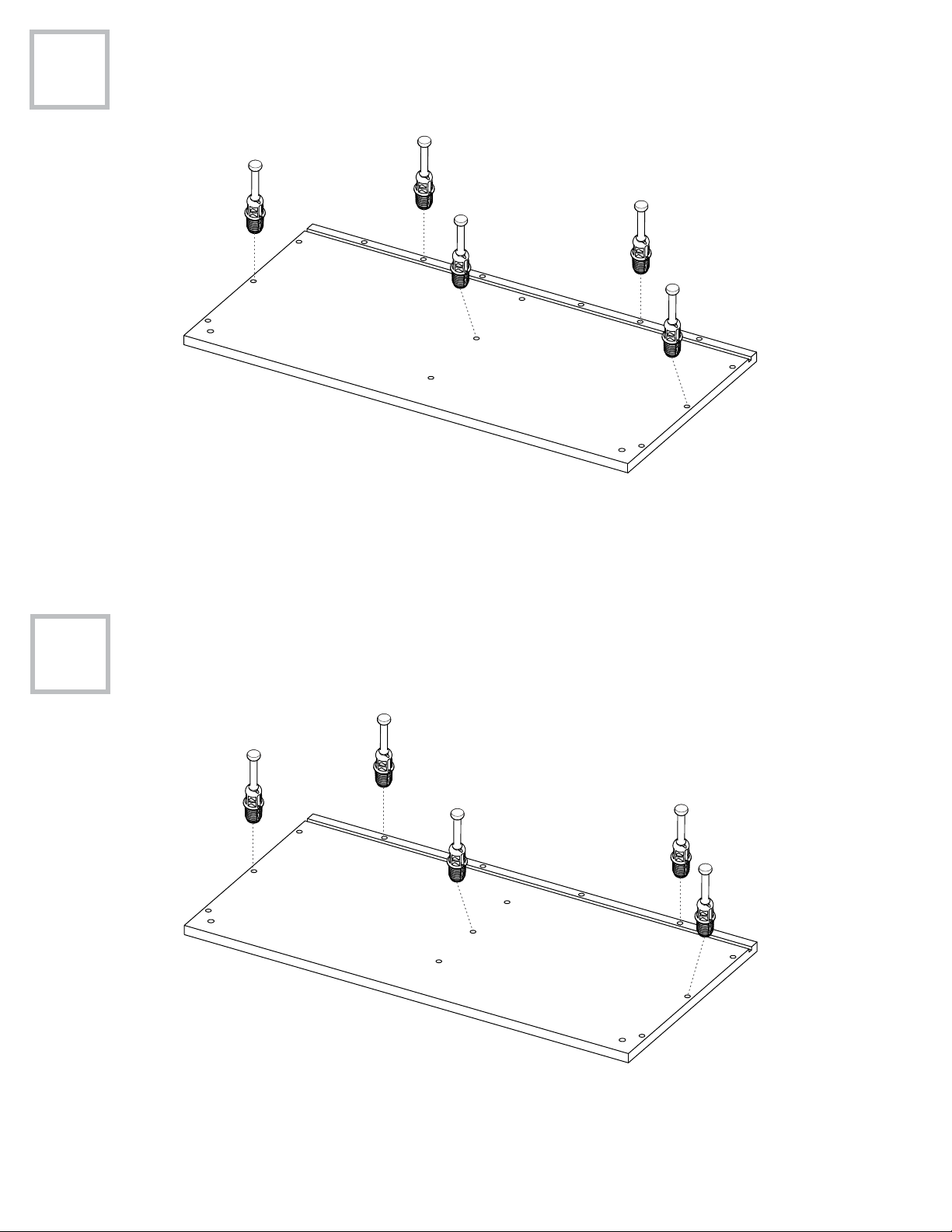

7

E

8

L

L

G

K

E

Rotate to tighten.

Gire para apretar.

1

2

Page 10

9

F

10

Rotate

Voltear

H

H

Page 11

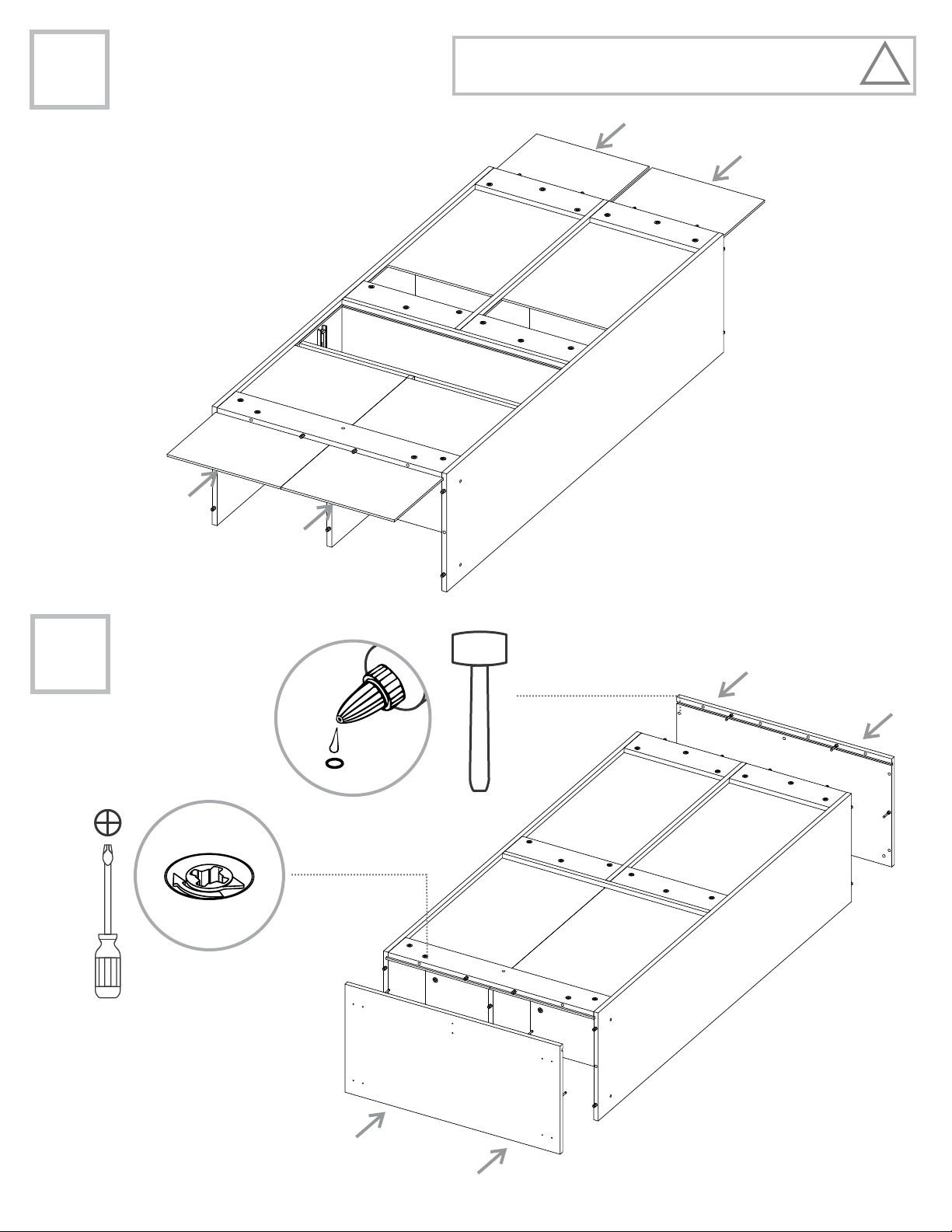

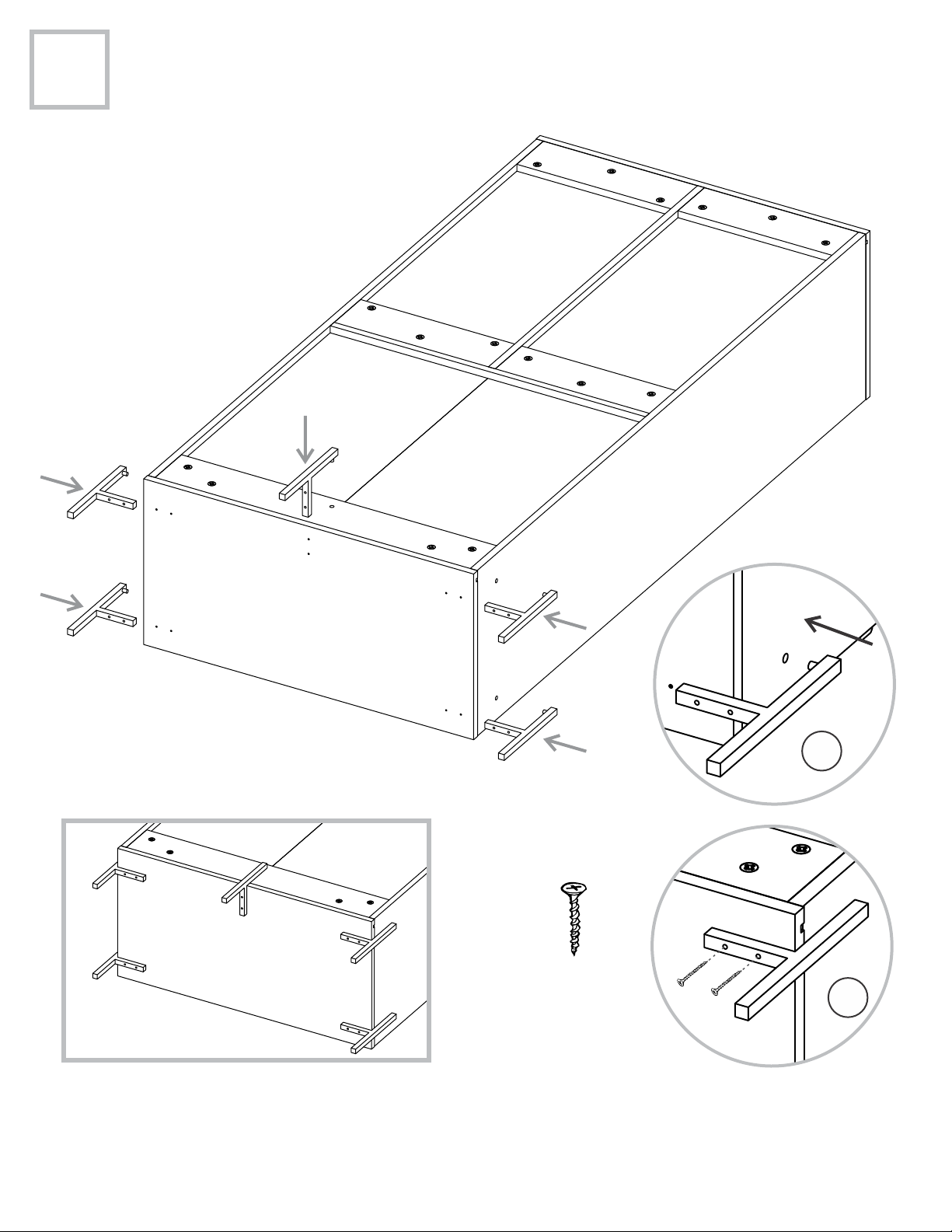

11

2

1

Jx2

12

/ Rotate 180°

Turn minifix cams to

the right to tighten.

Gire las cajas minifix

hacia la derecha para

apretar las piezas.

1

J

2

1

H

F

J

1

2

Page 12

13

!

14

2

The plastic stop should be placed

on the rear

Revisar que el tope plástico del

riel quede en la parte trasera

11

1

C

1

2

Gently hit to adjust.

Golpee suavemente

para ajustar.

2

L

Page 13

G

C

K

L

E

F

J

J

H

1

Rotate to tighten.

Gire para apretar.

2

15

M

16

K

L

1

G

C

2

K

L

E

F

Rotate to tighten.

Gire para apretar.

J

H

M

J

Page 14

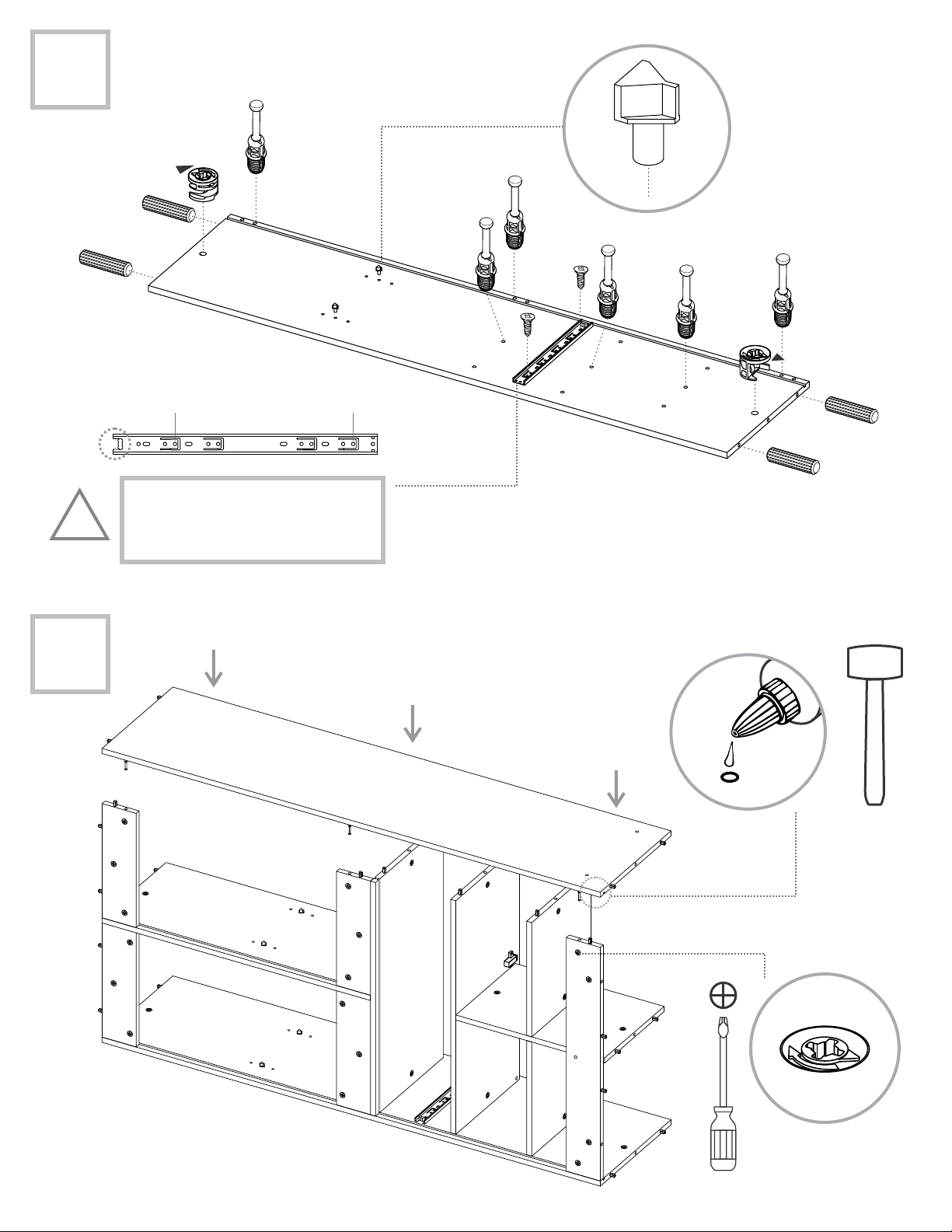

17

B

!

18

11

The plastic stop should be placed

on the rear

Revisar que el tope plástico del

riel quede en la parte trasera

2

B

1

2

Page 15

K

L

G

C

K

L

E

F

H

J

M

J

Rotate to tighten.

Gire para apretar.

19

D

20

A

Page 16

21

U

M

L

CAREFULLY FLIP THE FURNITURE /

VOLTEAR EL MUEBLE CUIDADOSAMENTE

T

L

K

E

B

T

K

!

22

C

1

U

2

U

L

T

L

K

T

K

D

Page 17

Rotate to tighten.

Gire para apretar.

U

B

M

A

23

L

K

T

T

L

K

U

U

B

M

A

A

1" Drywall Screw

Tornillo de

Ensamble 1 "

1

2

Page 18

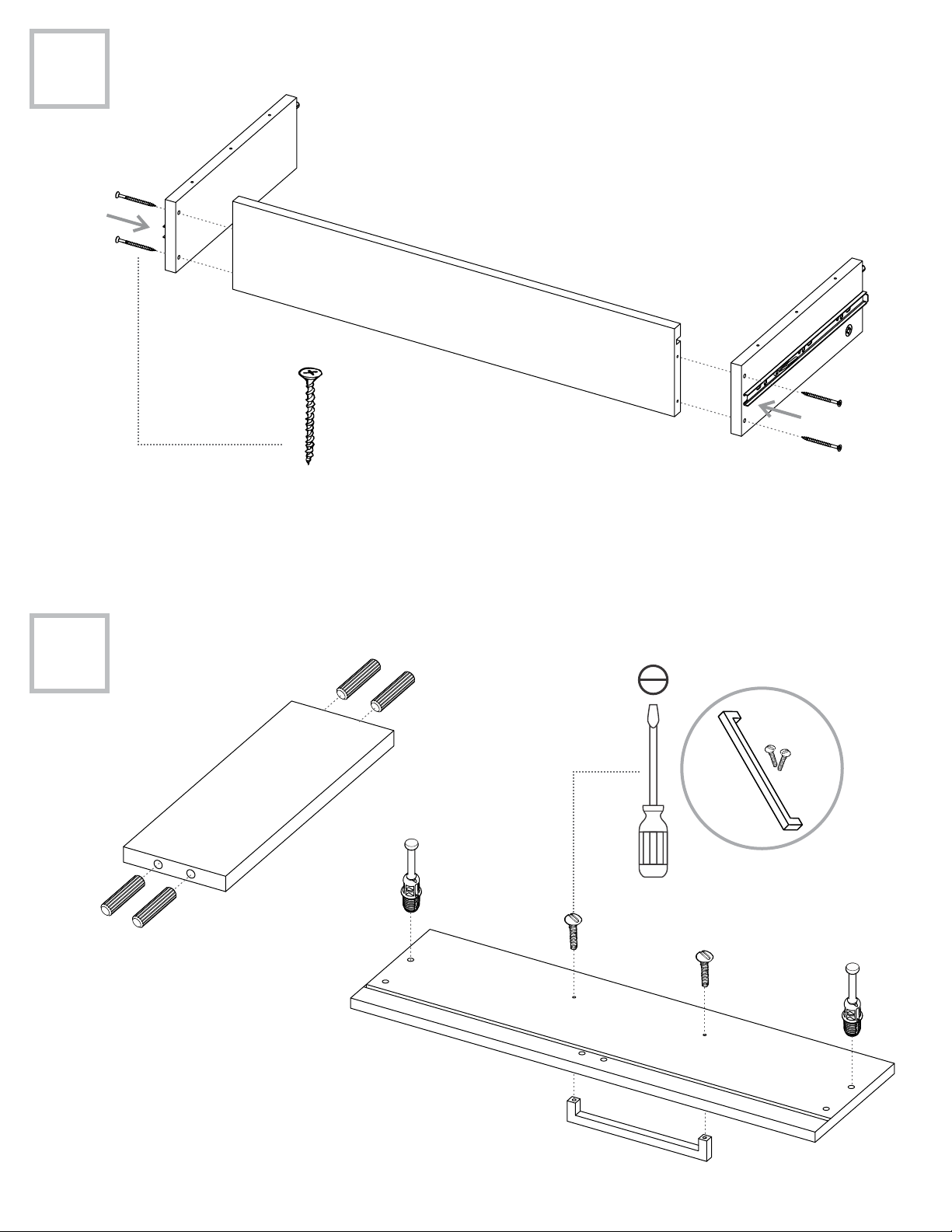

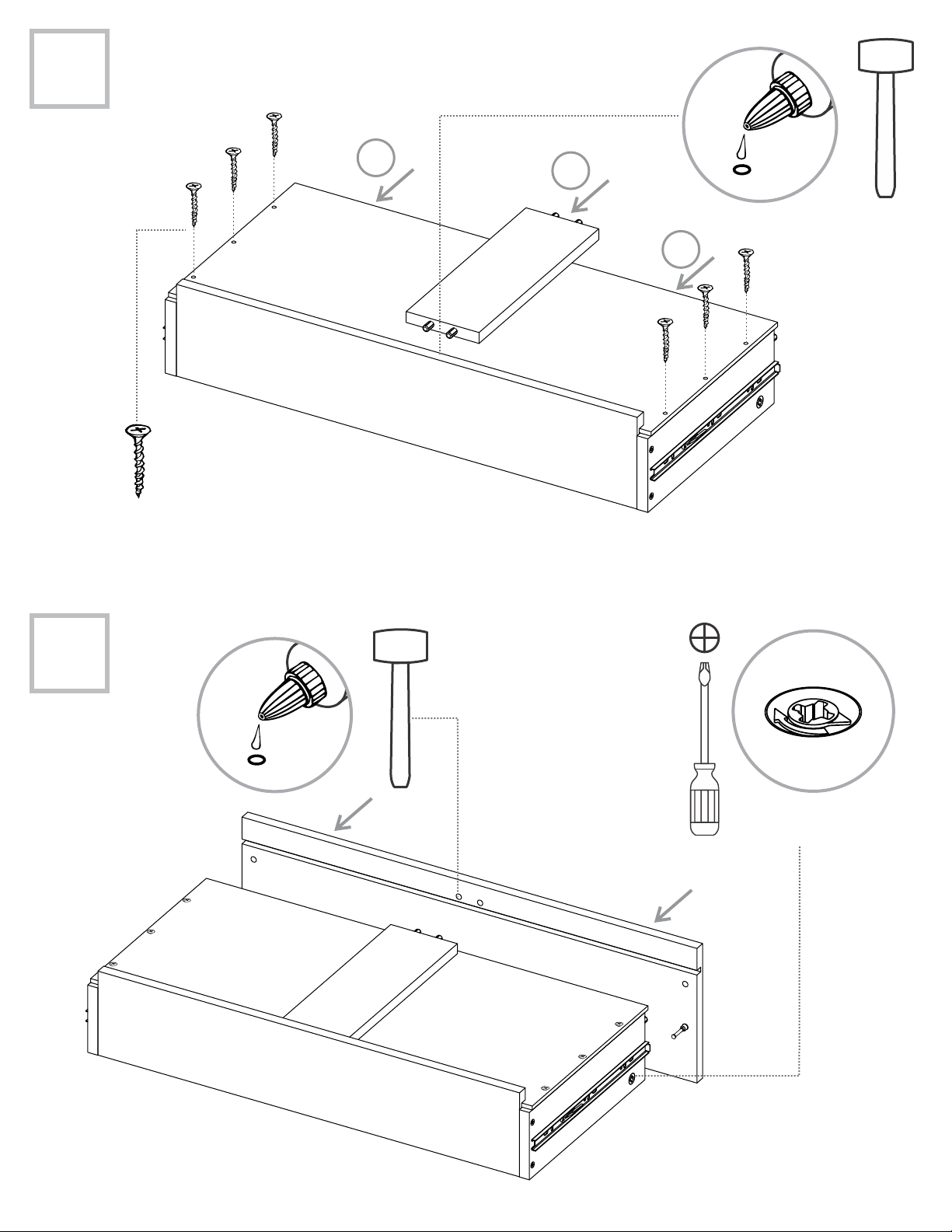

24

O

25

!

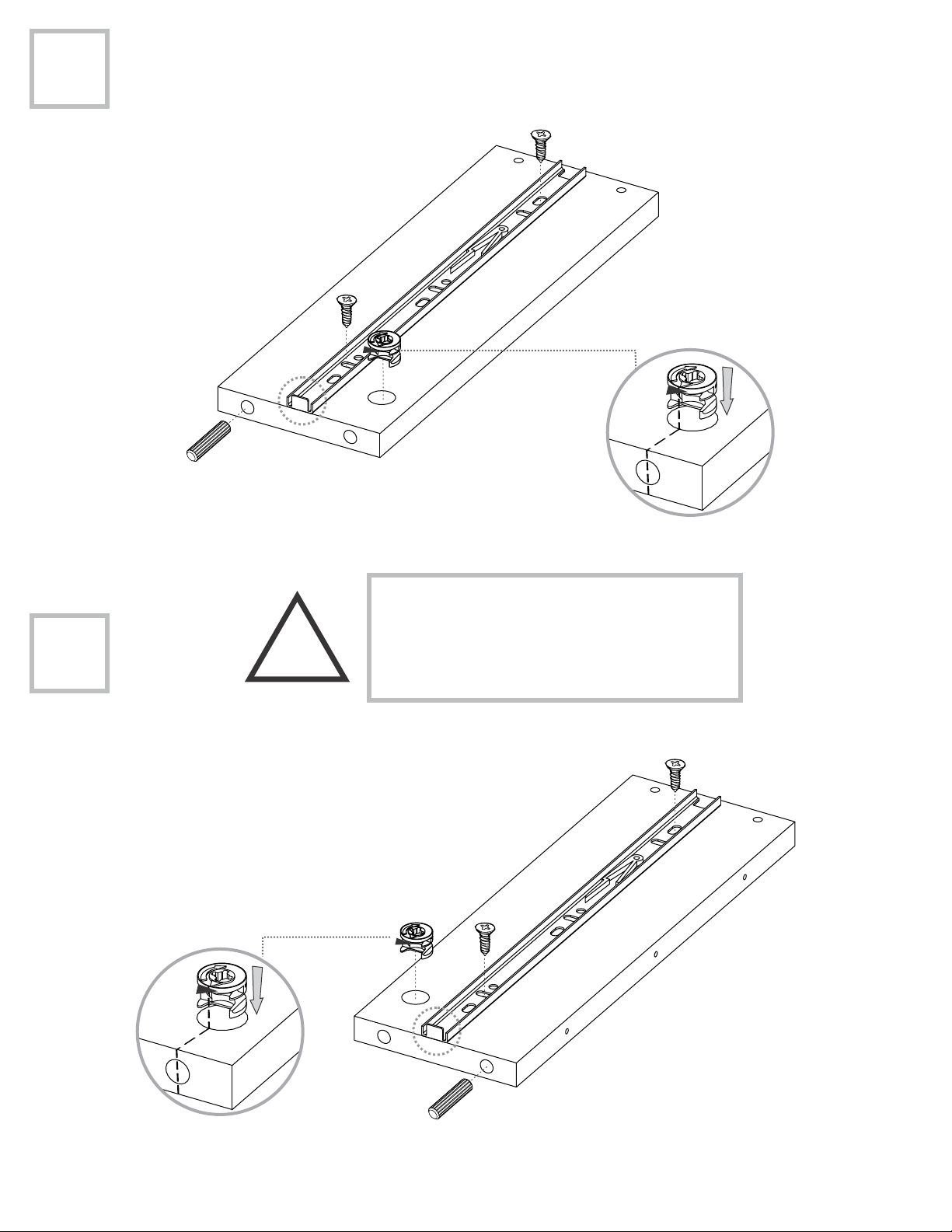

When placing the slide on the side of the drawer,

the metallic stop should be placed on the FRONT.

Para poner el riel en el lateral del cajón, revisar

que el tope metálico del riel quede en la

PARTE DELANTERA

P

Page 19

26

O

Q

P

2" Drywall Screw

Tornillo de

Ensamble 2 "

27

R

N

Page 20

28

1" Drywall Screw

Tornillo de

Ensamble 1 "

1

Q

R

2

S

1

P

1

2

29

1

Q

2

R

Rotate to tighten.

Gire para apretar.

N

S

P

Page 21

30

!

For the user safety, it is recommended

to anchor the cabinet to the wall.

-WARNING! TIPPING HAZARD – Unanchored
furniture can tip over

-WARNING: CHECK FOR HIDDEN PIPES AND
CABLES BEFORE DRILLING.

-IMPORTANT: IF YOUR WALLS ARE NOT SOLID
LIKE BRICK OR STONE, YOU WILL REQUIRE
SPECIALIST FIT TINGS (NOT SUPPLIED)

-Pre-drill small pilot hole on the back edge of the
furniture top using a 2mm drill bit. Attach the other
end of the fixing strip to the back edge of the
furniture top using the 15mm screw + washer and
securely tighten.

-Place fixing strip against the wall and mark position
for drilling hole.

-Drill hole in your wall to a depth of 30mm using a
6mm drill bit. If the surface of your wall is soft and
crumbly, we would advise you to use a 5mm drill bit
for a tighter fit.

-Insert plug into hole with end flush to the wall
surface.

-Attach fixing strip to the wall using the 25mm
screw + washer and securely tighten.

Por la seguridad del usuario se recomienda

anclar el mueble a la pared.

D

B

G

I

I

x2

-¡ADVERTENCIA! PELIGRO DE VOLCAMIENTO ­Los muebles no anclados a la pared pueden
volcarse.

-¡ADVERTENCIA! Compruebe que no haya tubos o
cables ocultos antes de perforar la pared.

-¡ADVERTENCIA!: Si sus paredes no son sólidas
como ladrillo o concreto, necesitará anclaje
especial ( no suministrado).

-Pre-taladre un pequeño orificio piloto en el borde
posterior de la parte superior del mueble con una
broca de 2mm. Fije el otro extremo de la tira de
fijación al borde posterior del mueble con el tornillo
de 15mm + arandela y apriete firmemente.

-Coloque la tira de fijación contra la pared y marque
la posición para perforar.

-Haga un agujero en la pared a una profundidad de
30mm con una broca de 6mm. Si la superficie de su
pared es suave y desmoronadiza, le recomendamos
que use una broca de 5mm para un ajuste más
apretado.

-Inserte el chazo plástico en el orificio con el
extremo al ras de la superficie de la pared.

-Fije la tira de fijación a la pared con el tornillo de
25mm + arandela y apriete firmemente.

J

E

C

N

J

H

A

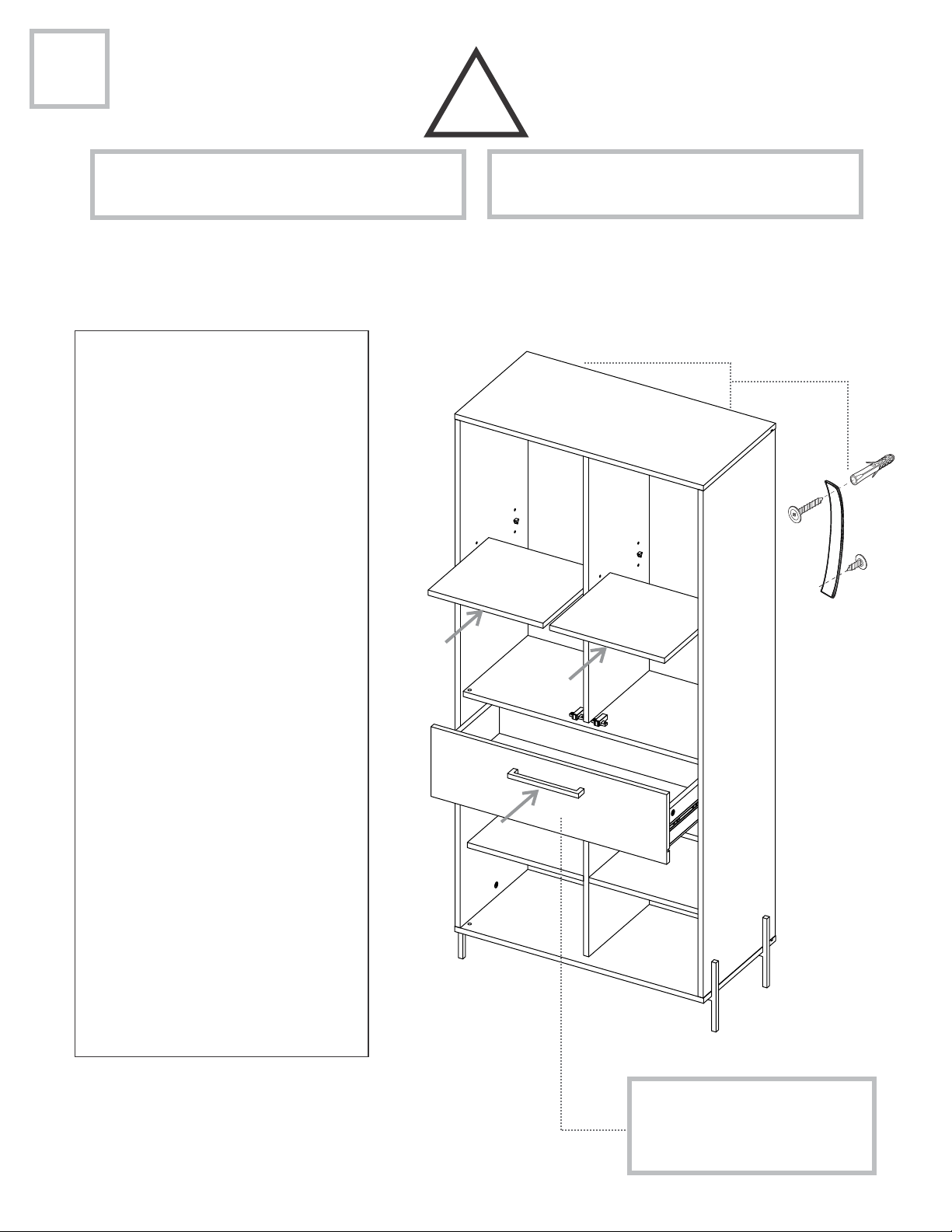

Slide the drawer and the “I”

shelves inside the cabinet.

Deslice el cajón y los entrepaños

“I” dentro del mueble.

Page 22

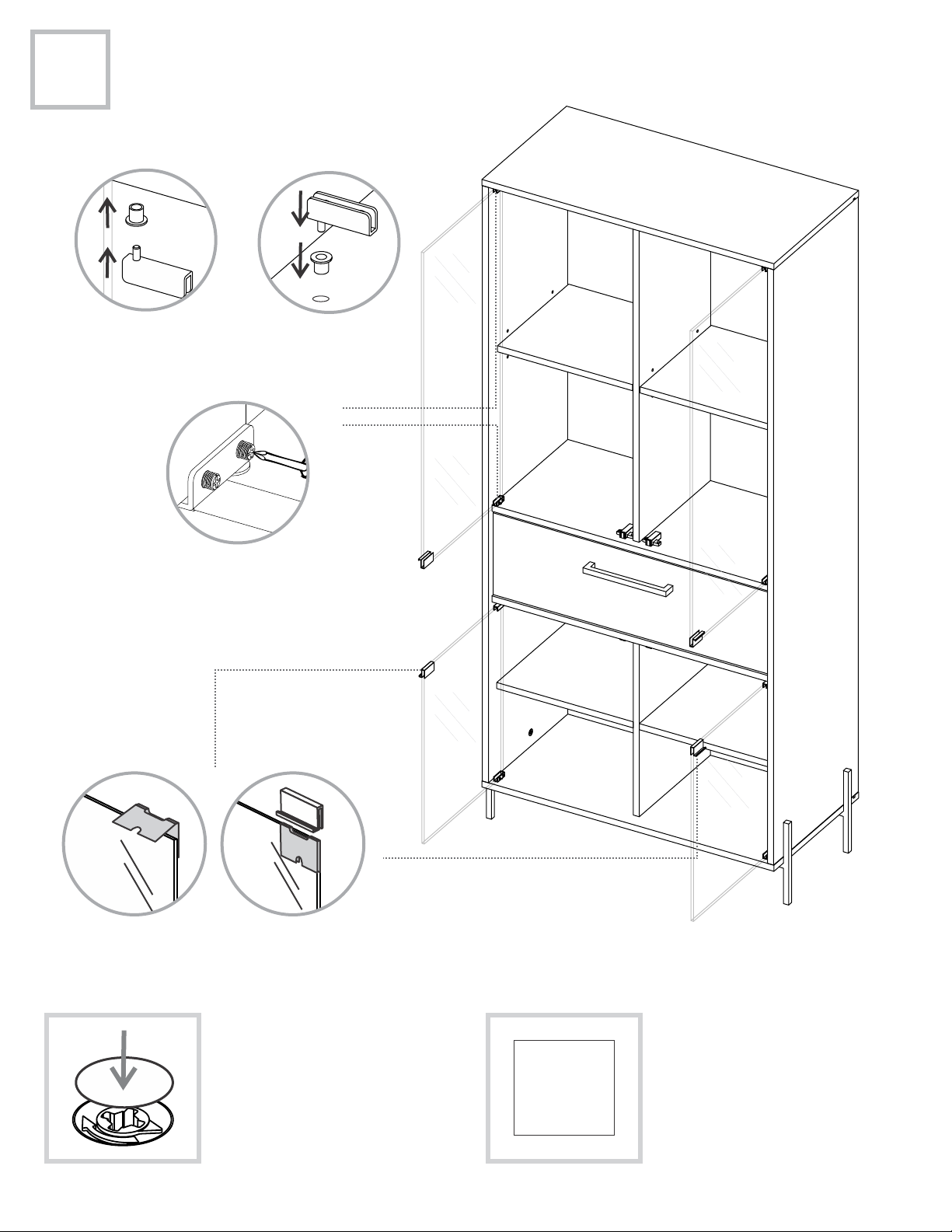

Door Installation

31

Instalación de las Puertas

1

Insert pivot and upper

glass door Hinge

Insertar pivote y la bisagra

del vidrio superior

3

2

Insert pivot and lower

glass door Hinge

Insertar pivote y bisagra

del vidrio inferior

B

D

G

I

I

T

E

C

Stick Tape

Pegar Cinta

Insert glass door

and tighten

Insertar puerta de

vidrio y apretar

Insert Handle

Introducir la manija

N

J

J

A

Page 23

After you finish the adjustment
of the cams, cover them with
the cover caps.

Después de ajustar todas las
cajas minifix, cúbralas con las
tapas adhesivas.

A

After you finish assembling the
cabinet, take off the adhesive
letters.

Al terminar de armar, desprenda
las letras adhesivas.

WARRANTY POLICY

PÓLIZA DE GARANTÍA

Welcome to the Family

We are committed to your satisfaction by offering you a competitive warranty to ensure all
our products are free from defects, in material and workmanship, to the original purchaser
for a period of one year from the date of your purchase.

How It Works

We are happy to furnish a replacement at no cost to you in the case we determine a
component to be defective. While our warranty applies to conditions of normal use,
it does not apply to defects or damage resulting from intentional or accidental damage,
outdoor use, negligence, or unreasonable use.

Here to Help

Please immediately report any defect by calling us or send an email to our customer
service. Have your receipt and order number handy for our team of customer service

professionals that will be eager to assist you.

Page 24
