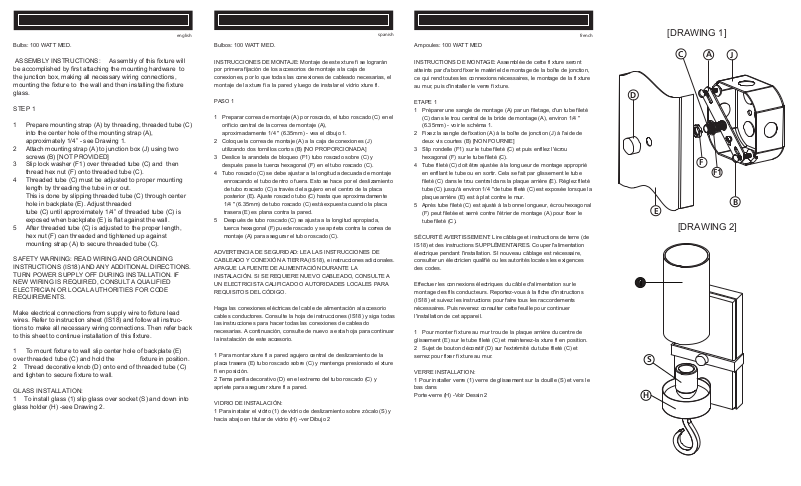

Bulbs: 100 WATT MED.
ASSEMBLY INSTRUCTIONS: Assembly of this fixture will
be accomplished by first attaching the mounting hardware to
the junction box, making all necessary wiring connections,
mounting the fixture to the wall and then installing the fixture
glass.
STEP 1
1 Prepare mounting strap (A) by threading, threaded tube (C)
into the center hole of the mounting strap (A),
approximately 1/4” - see Drawing 1.
2 Attach mounting strap (A) to junction box (J) using two
screws (B) [NOT PROVIDED]
3 Slip lock washer (F1) over threaded tube (C) and then
thread hex nut (F) onto threaded tube (C).
4 Threaded tube (C) must be adjusted to proper mounting
length by threading the tube in or out.
This is done by slipping threaded tube (C) through center
hole in backplate (E). Adjust threaded
tube (C) until approximately 1/4” of threaded tube (C) is
exposed when backplate (E) is flat against the wall.
5 After threaded tube (C) is adjusted to the proper length,
hex nut (F) can threaded and tightened up against
mounting strap (A) to secure threaded tube (C).
SAFETY WARNING: READ WIRING AND GROUNDING
INSTRUCTIONS (IS18) AND ANY ADDITIONAL DIRECTIONS.
TURN POWER SUPPLY OFF DURING INSTALLATION. IF
NEW WIRING IS REQUIRED, CONSULT A QUALIFIED
ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE
REQUIREMENTS.
Make electrical connections from supply wire to fixture lead
wires. Refer to instruction sheet (IS18) and follow all instructions to make all necessary wiring connections. Then refer back
to this sheet to continue installation of this fixture.
1 To mount fixture to wall slip center hole of backplate (E)
over threaded tube (C) and hold the fixture in position.
2 Thread decorative knob (D) onto end of threaded tube (C)
and tighten to secure fixture to wall.
GLASS INSTALLATION:
1 To install glass (1) slip glass over socket (S) and down into
glass holder (H) -see Drawing 2.
spanish
Bulbos: 100 WATT MED.
INSTRUCCIONES DE MONTAJE: Montaje de este xture fi se lograrán
por primera fijación de los accesorios de montaje a la caja de
conexiones, por lo que todas las conexiones de cableado necesarias, el
montaje de la xture fi a la pared y luego de instalar el vidrio xture fi.
PASO 1
1 Preparar correa de montaje (A) por roscado, el tubo roscado (C) en el
orificio central de la correa de montaje (A),
aproximadamente 1/4 " (6.35mm) - vea el dibujo 1.
2 Coloque la correa de montaje (A) a la caja de conexiones (J)
utilizando dos tornillos cortos (B) [NO PROPORCIONADA]
3 Deslice la arandela de bloqueo (F1) tubo roscado sobre (C) y
después pase la tuerca hexagonal (F) en el tubo roscado (C).
4 Tubo roscado (C) se debe ajustar a la longitud adecuada de montaje
enroscando el tubo dentro o fuera. Esto se hace por el deslizamiento
de tubo roscado (C) a través del agujero en el centro de la placa
posterior (E). Ajuste roscado tubo (C) hasta que aproximadamente
1/4 " (6.35mm) de tubo roscado (C) está expuesta cuando la placa
trasera (E) es plana contra la pared.
5 Después de tubo roscado (C) se ajusta a la longitud apropiada,
tuerca hexagonal (F) puede roscado y se aprieta contra la correa de
montaje (A) para asegurar el tubo roscado (C).
ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE
CABLEADO Y CONEXIÓN A TIERRA (IS18), e instrucciones adicionales.
APAGUE LA FUENTE DE ALIMENTACIÓN DURANTE LA
INSTALACIÓN. SI SE REQUIERE NUEVO CABLEADO, CONSULTE A
UN ELECTRICISTA CALIFICADO O AUTORIDADES LOCALES PARA
REQUISITOS DEL CÓDIGO.
Haga las conexiones eléctricas del cable de alimentación al accesorio
cables conductores. Consulte la hoja de instrucciones (IS18) y siga todas
las instrucciones para hacer todas las conexiones de cableado
necesarias. A continuación, consulte de nuevo a esta hoja para continuar
la instalación de este accesorio.
1 Para montar xture fi a pared agujero central de deslizamiento de la
placa trasera (E) tubo roscado sobre (C) y mantenga presionado el xture
fi en posición.
2 Tema perilla decorativo (D) en el extremo del tubo roscado (C) y
apriete para asegurar xture fi a pared.
VIDRIO DE INSTALACIÓN:
1 Para instalar el vidrio (1) de vidrio de deslizamiento sobre zócalo (S) y
hacia abajo en titular de vidrio (H) -ver Dibujo 2
french
Ampoules: 100 WATT MED
INSTRUCTIONS DE MONTAGE: Assemblée de cette fi xture seront
atteints par d'abord fixer le matériel de montage de la boîte de jonction,
ce qui rend toutes les connexions nécessaires, le montage de la fi xture
au mur, puis d'installer le verre fi xture.
ETAPE 1
1 Préparer une sangle de montage (A) par un filetage, d'un tube fileté
(C) dans le trou central de la bride de montage (A), environ 1/4 "
(6.35mm) - voir le schéma 1.
2 Fixez la sangle de fixation (A) à la boîte de jonction (J) à l'aide de
deux vis courtes (B) [NON FOURNIE]
3 Slip rondelle (F1) sur le tube fileté (C) et puis enfilez l'écrou
hexagonal (F) sur le tube fileté (C).
4 Tube fileté (C) doit être ajustée à la longueur de montage approprié
en enfilant le tube ou en sortir. Cela se fait par glissement le tube
fileté (C) dans le trou central dans la plaque arrière (E). Réglez fileté
tube (C) jusqu'à environ 1/4 "de tube fileté (C) est exposée lorsque la
plaque arrière (E) est à plat contre le mur.
5 Après tube fileté (C) est ajusté à la bonne longueur, écrou hexagonal
(F) peut filetée et serré contre l'étrier de montage (A) pour fixer le
tube fileté (C).
SÉCURITÉ AVERTISSEMENT: Lire câblage et instructions de terre (de
IS18) et des instructions SUPPLÉMENTAIRES. Couper l'alimentation
électrique pendant l'installation. SI nouveau câblage est nécessaire,
consulter un électricien qualifié ou les autorités locales les exigences
des codes.
Effectuer les connexions électriques du câble d'alimentation sur le
montage des fils conducteurs. Reportez-vous à la fiche d'instructions
(IS18) et suivez les instructions pour faire tous les raccordements
nécessaires. Puis revenez consulter cette feuille pour continuer
l'installation de cet appareil.
1 Pour monter fi xture au mur trou de la plaque arrière du centre de
glissement (E) sur le tube fileté (C) et maintenez-la xture fi en position.
2 Sujet de bouton décoratif (D) sur l'extrémité du tube fileté (C) et
serrez pour fixer fi xture au mur.
VERRE INSTALLATION:
1 Pour installer verre (1) verre de glissement sur la douille (S) et vers le
bas dans
Porte-verre (H) -Voir Dessin 2

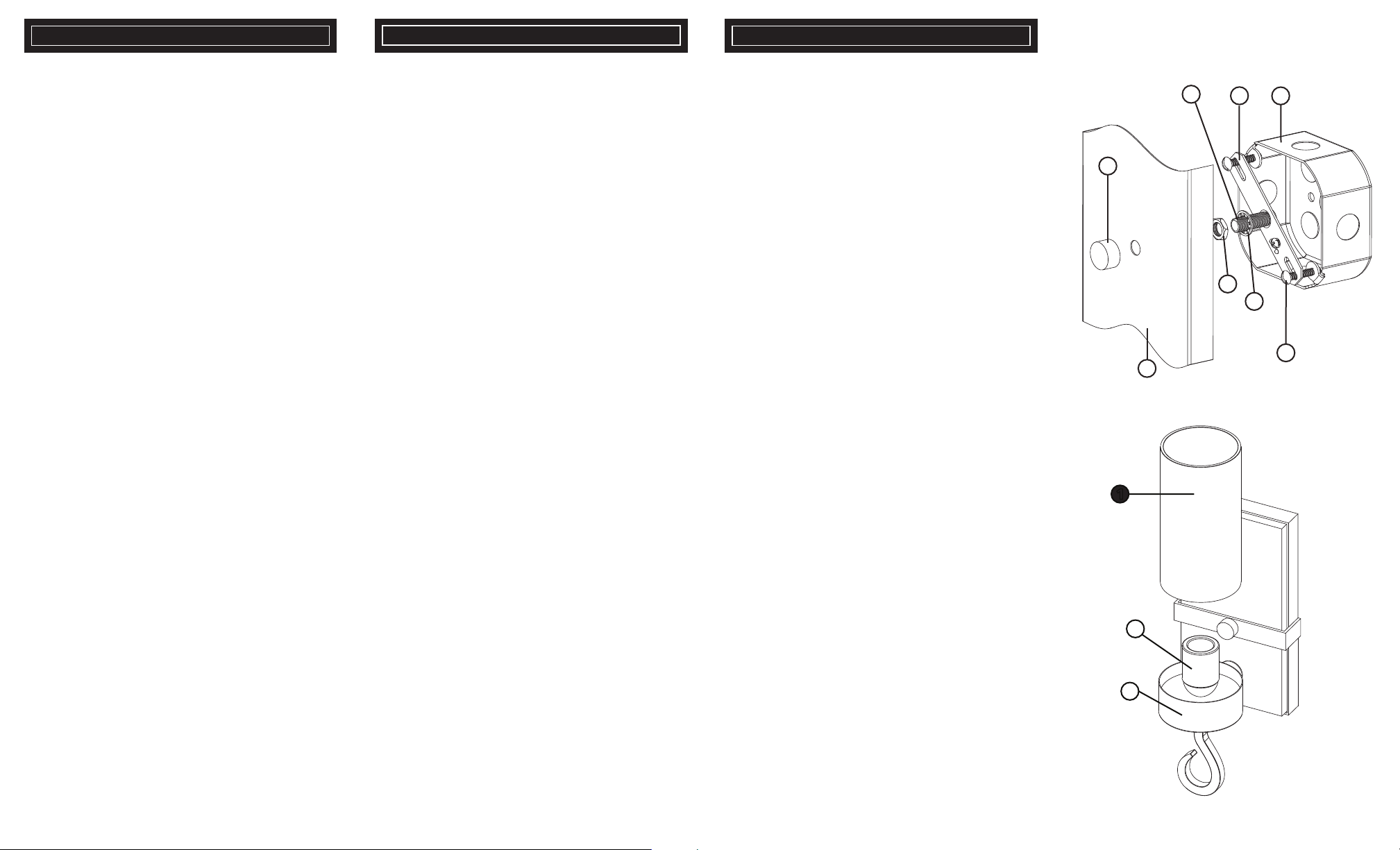

[DRAWING 1]
C
D
E
A
J
F
F1
B
[DRAWING 2]
1
S
H
Page 2
g
g
Drawing 1 – Flush Mount
Drawin
Drawin
2 – Chain Hung
3 – Post-Mount
SAFETY WARNING: READ WIRING AND GROUNDING
INSTRUCTIONS (IS 18) AND ANY ADDITIONAL DIRECTIONS.
TURN POWER SUPPLY OFF DURING INSTALLATION. IF NEW
WIRING IS REQUIRED, CONSULT A QUALIFIED ELECTRICIAN OR
LOCAL AUTHORITIES FOR CODE REQUIREMENTS

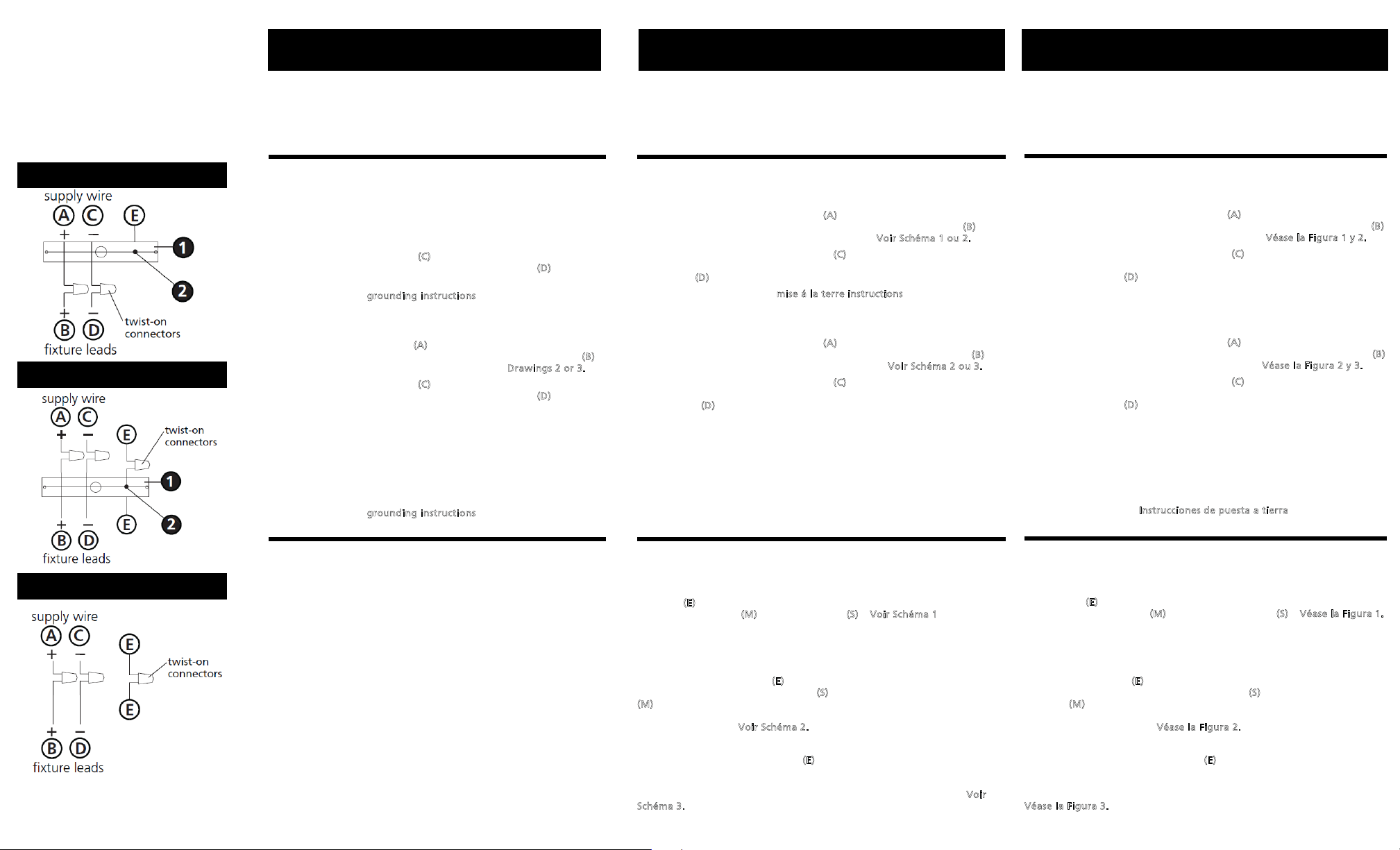

wiring instructions
Indoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth,
unmarked side of the two-conductor cord) to positive fixture lead (B)
with appropriately sized twist on connector - see Drawings 1 or 2.
2. Connect negative supply wire (C
side of the two-conductor cord) to negative fixture lead (
3. Please refer to the ground
electrical connections
Outdoor Fixtures
1. Connect positive supply wire (A) (typically black or the smooth
unmarked side of the two-conductor cord) to positive fixture lead (
with appropriately sized twist on connector --- see D
2. Connect negative supply wire (C
side of the two-conductor cord) to negative fixture lead (
3. Cover open end of connectors with silicone sealant to form a
watertight seal.
If installing a wall mount fixture, use caulk to seal gaps between the
fixture mounting plate (backplate) and the wall. This will help prevent
water from entering the outlet box. If the wall surface is lap siding, use
caulk and a fixture mounting platform specially.
4. Please refer to the gr
electrical connections.
grounding instructions
Flush Mount Fixtures
For positive grounding in a 3-wire electrical system, fasten the fixture
ground wire (E) (typically copper or green plastic coated) to the fixture
mounting strap (M) with the ground screw (S) - see Drawing 1.
Note: On straps for screw supported fixtures, first install the two mounting
screws in strap. Any remaining tapped hole may be used for the ground screw.
Chain Hung Fixtures
Loop fixture ground wire (E) (typically copper or green plastic coated)
under the head of the ground screw (S) on fixture mounting strap (M)
and connect to the loose end of the fixture ground wire directly to the
ground w
connectors - see Drawing 2.
Post-Mount Fixtures
Connect fixture ground wire (E) (typically copper or green plastic coated)
to power supply ground with appropriately sized twist-on connector
inside post. Cover open end of connector with silicone sealant to form a
watertight seal - see Drawing 3.
wiring grounding instructions
(typically white or the ribbed, marked
)
in
g in
in
und
o
g
ire of the building system with appropriately sized twist-on
io
struct
(typically white or the ribbed, marked
)
instruct
below to complete all
ns
io
s below to complete all
n
r
awi
D).
ngs
D
).
2 o
r
AVERTISSEMENT DE SECURITE: LIRE CABLAGE ET INSTRUCTIONS DE
MISE (IS 18), ET TOUTE AUTRE INSTRUCTION. COUPER L’ALIMENTATION
ELECTRIQUE PENDANT L’ONSTALLATION. SI DE NOUVELLES CABLAGE
N’EST NECESSAIRE, CONSULTEZ UN ELECTRICIEN QUALIFIE OU
AUTORITES LOCALES POUR
instructions de câblage
Luminaires Itérieurs
1. Brancher le fil d’alimentation positive (A)
banalisée de la corde á deux conducteurs) á plob de fixation positive (
la torsion de taille appropriée sur le connecteur --- V
2. Connecter le fil d’alimentation négative (C
marqué nervurée du fil á deux conducteurs) au conducteur négatif de
l’appareil (
3. S’il vous plaît se référer á la m
terminer toutes les connexions électriques.
Luminaires Extérieurs
1. Brancher le fil d’alimentation positive (A) (généralement noir ou le côté lisse
B)
3
.
banalisée de la corde á deux conducteurs) á plomb de fixation positive (
avec la torsion approrpriately taille du connecteur --- V
2. Connecter le fil d’alimentation négative (C) (généralement blanc ou l’, côté
marqué nervurée du fil á deux conducteurs) au conducteur négatif de
l’appareild (
3. Couvrir extrémité ouverte de connecteurs acex du silicone pour former un
joint étenche á l’eau.
Si l’installation d’un luminaire de montage mural, utiliser calfeutrage pour
sceller l’espace entre la plaque de montage de fixation (plaque arriére) et la
paroi. Cela aidera á empêcher l’eau de pénétrer dans le boc sortie. Si la
surface du mur est bardage á clin, utiliser caldeutrage et une plate-forme de
montage d’appareils spécialement.
4. S’il vous plait se referrer auc instructions ci-dessous pour terminer la terre
toutes
les connexions électrques.
instructions de mise
Montage Encastré Fixtures
Pour la terre positive dans un systéme électrique á 3 fils, fixez le fil de terre du
luminaire (
de fixation de fixation (
Remarque: Sur les sangles pour les appareils pris en charge á vis, installez d’abord les
deux vis de fixation á sangle. Tout trou taraudé restante peut être utilisée pour la vis de
terre.
Chaîne Accroché Luminaires
Boucle fil du luminaire au sol (E) (généralement en cuivre ou vert recouvert de
plastique) sous la tête de la vis de terre (
(
M) et se connecter á l’extrémitré libre du fil de terre du luminaire directement
sur le fil de terre du systéme de construction avec une taille appropriée
connecteurs á visser --- V
Luminaires Aprés Montage
Brancher le fil de terre du luminaire (E)
recouvert de plastique) á la masse de l’alimentation avec une taille appropriée
torsion sur le connecteur á l’intérieur de la poste. Couvrir extrémité ouverte du
connecteur avec du mastic silicone pour former un joint étache á l’eau --- V
ma
S
ch
3.
é
câblage échouage instructions
EXIGENCES DU CODE.
(généralement noir ou, côté lisse
Schéma 1 ou 2.
oir
) (généralement blanc ou l’, côté
D)
.
se á la terre instructions ci-dessous pour
i
oir Schéma 2 ou 3
.
D)
E) (généralement en cuivre ou vert recouvert de plastique) á la sangle
) avec la vis de terre (S) --- Voi
M
S) sur la sangle de fixation de fixation
oir Schéma 2.
(généralement en cuivre ou vert
r Schém
a 1.
B) avec
B
)
.
oir
ADVERTENCIA DE SEGURIDAD: LEA LAS INSTRUCCIONES DE CABLEADO
Y LA TIERRA (IS 18), E INSTRUCCIONES ADICIONALES. APAUGE LA
ALIMENTACIÓN DE CORRIENTE DURANTE LA INSTALACIÓN. SI SE
REQUIERE NUEVO CABLEADO, CONSULTE CON UN ELECTRICISTA O
AUTHORIDADES LOCALES PARA REQUISITOS DEL CÓDIGO
Instrucciones de cableado
Acesorios Cubierta
1. Conecte el cable de alimentación positive (A
lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo (
con un giro de tamaño adecuado en el conector --- V
2. Conecte el cable de alimentación negativa (
blanco o el lado marcado estriado del cable de dos conductores) de plomo
accesorio negativo (
3. Por favor, consulte las instrucciones de puesta a tierra-a continuación para
completar todas las conexiones eléctricas.
Accesorios Exterior
1. Conecte el cable de alimentación positiva (A) (normalmente negro el lado no
marcado suave del cable de dos conductores) de plomo accesorio positivo (
con un giro de tamaño approrpriately conector --- V
2. Conecte el cable de alimentación negative (C) (por lo general de color
blanco o el lado marcado estriado del cable de dos conductores) de plomo
accesorio negativo (
3. Cubra el extreme abierto de conectores con sellador de silicona poara formar
un sello hermético.
Si va a instalar un soporte de fijación mural, use masilla para sella los
espacios entre la placa de montaje del aparato (placa) y la pared. Esto
ayudará a evitar que el agua entre en la boc salida. Si la superficie de la
pared es de revestimiento solapado, utilice masilla y una plataforma de
montaje accesorio especial.
4. Por favor, consulte las Ins
completar todas las conexiones eléctricas.
instrucciones puesta a tierra
Montaje Embutido Accesorios
Para conectar a tierra en un sistema eléctrico de 3 hilos, fije el cable de tierra
del artefacto (
brida de montaje accesorio (
Nota : En las correas de accesorios compatibles tornillos, primero instale los dos
tornillos de montaje de la correa. Cualquier agujero roscado restante puede ser
utilizado para el tornillo de tierra.
Cadena Hung Accesorios
Loop alambre de tierra (E) (generalmente de cobre o verde recubierto de
plático) debajo de la cabeza del tornillo de tierra (
accesorio (
directamente al cable de tierra del sistema de construcción con un tamaño
adecuado twist-conectores --- V
Accesorios Posterior Monte
Conecte el cable de tierra del artefacto (E
recubierto de plástico) a tierra de la fuente de alimentacón con conector de
tamanño adecuado en el interior puesto enlaces en forma. Cubra el extremo
abierto del conector con sellador de silicona para formar un sello hermético ---
é
ase la Figura 3.
V
tierra cableado instrucciones
(normalmente negro o la cara
)
é
ase la Figura 1 y 2.
(por lo general de color
C)
D).
ase la
é
D).
r
t
E) (generalmente de cobre o verde recubierto de plástico) a la
M
)
y conectar con el extremo suelto del cable de tierra luminaria
M) con el tornillo de tierra (S) --- Véase la
ucciones
éase l
d
puesta a tierra-a continuación para
e
en la brida de montaje
S)
a Figura 2.
) (generalmente de cobre o verde
Figura 2 y 3.
Figura
B)
1.
B)
Loading...
