Page 1

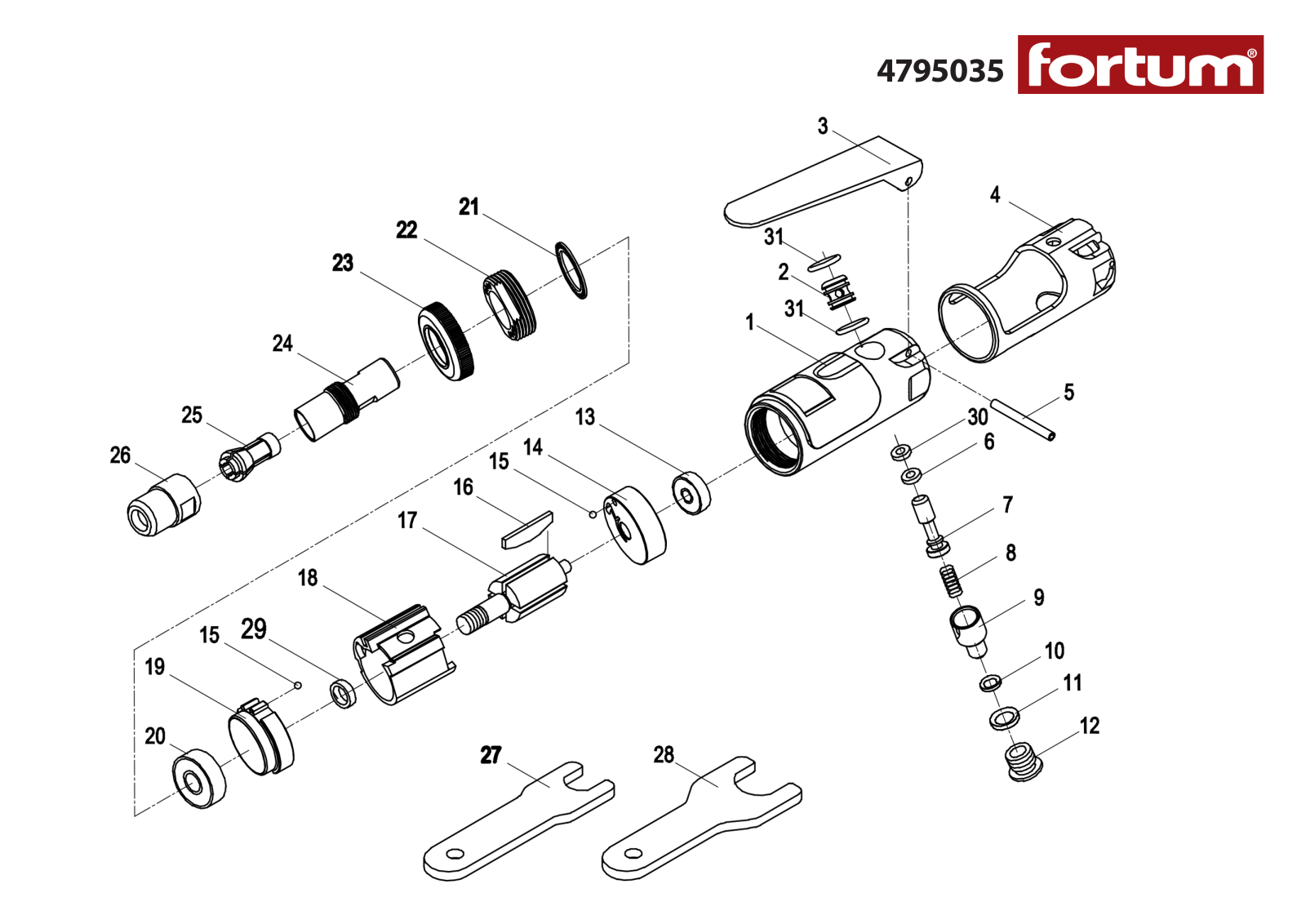

4795035
Page 2

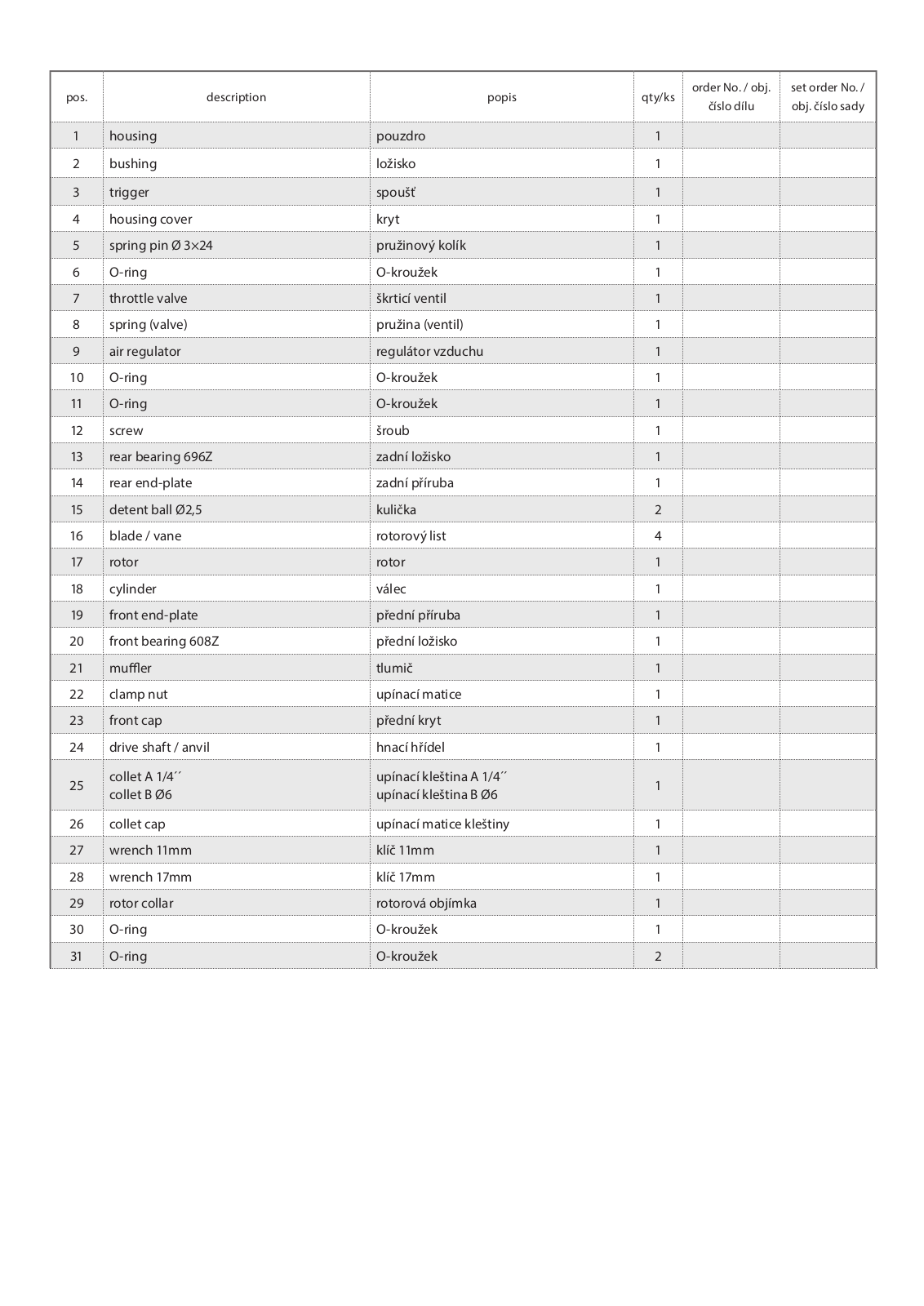

pos. description popis qty/ks
1 housing pouzdro 1
2 bushing ložisko 1
3 trigger spoušť 1
4 housing cover kryt 1
5 spring pin Ø 3×24 pružinový kolík 1
6 O-ring O-kroužek 1
7 throttle valve škrticí ventil 1
8 spring (valve) pružina (ventil) 1
9 air regulator regulátor vzduchu 1
10 O-ring O-kroužek 1
11 O-ring O-kroužek 1
12 screw šroub 1
13 rear bearing 696Z zadní ložisko 1
14 rear end-plate zadní příruba 1
15 detent ball Ø2,5 kulička 2
16 blade / vane rotorový list 4
order No. / obj.
číslo dílu
set order No. /
obj. číslo sady
17 rotor rotor 1
18 cylinder válec 1
19 front end-plate přední příruba 1
20 front bearing 608Z přední ložisko 1
21 muer tlumič 1
22 clamp nut upínací matice 1
23 front cap přední kryt 1
24 drive shaft / anvil hnací hřídel 1
25
collet A 1/4´´
collet B Ø6
upínací kleština A 1/4´´
upínací kleština B Ø6
26 collet cap upínací matice kleštiny 1
27 wrench 11mm klíč 11mm 1
28 wrench 17mm klíč 17mm 1
29 rotor collar rotorová objímka 1
30 O-ring O-kroužek 1
31 O-ring O-kroužek 2
