FIGO 2017 Manual del Propietario

La información contenida en esta publicación es correcta al momento de ser enviada a impresión. En
interés del desarrollo continuo, nos reservamos el derecho a cambiar las especificaciones, el diseño o el
equipo en cualquier momento, sin previo aviso y sin ninguna obligación. Ninguna parte de esta publicación
puede ser reproducida, trasmitida, almacenada en cualquier sistema de recuperación de información o
traducida en cualquier idioma, forma o medio, sin una autorización por escrito. Se exceptúan errores y
omisiones.

© Ford Motor Company 2015

Todos los derechos reservados.
Número de parte: 20150520071649

Índice

Introducción

Acerca de este manual...................................5

Glosario de símbolos.......................................5

Retención de datos..........................................7

Recomendación de partes de repuesto

.............................................................................8

Equipo móvil de comunicaciones..............9

Seguridad de los niños

Instalación de asientos para niños .........10

Colocación de los asientos para

niños.................................................................12

Seguros a prueba de niños..........................13

Cinturones de seguridad

Sujeción de los cinturones de

seguridad.......................................................14

Ajuste de altura de los cinturones de

seguridad.......................................................15

Luz de advertencia e indicación sonora

del cinturón de seguridad .......................16

Recordatorio de cinturones de

seguridad.......................................................16

Sistema de seguridad

complementaria

Funcionamiento...............................................17

Bolsas de aire del conductor y del

pasajero .........................................................18

Bolsas de aire laterales.................................19

Bolsas de aire laterales de tipo cortina

..........................................................................20

Sensores de choque e indicador de

bolsas de aire .............................................20

Disposición de una bolsa de aire...............21

Llaves y controles remotos

Información general sobre las

frecuencias de radio..................................22

Transmisor remoto........................................22

Reemplazo de una llave extraviada o un

transmisor remoto.....................................23

MyKey™

Funcionamiento.............................................24

Creación de MyKey........................................25

Programación de MyKey..............................25

Borrado de toda la información de

MyKeys ..........................................................25

Comprobación del estado del sistema

MyKey ............................................................25

Uso de MyKey con un Sistema de

Arranque Remoto......................................26

Detección de problemas de MyKey.........27

Seguros

Asegurar y desasegurar...............................28

Compuerta levadiza manual ....................30

Seguridad

Sistema pasivo anti-robo.............................31

Alarma anti-robo.............................................31

Volante de dirección

Ajuste del volante de dirección.................32

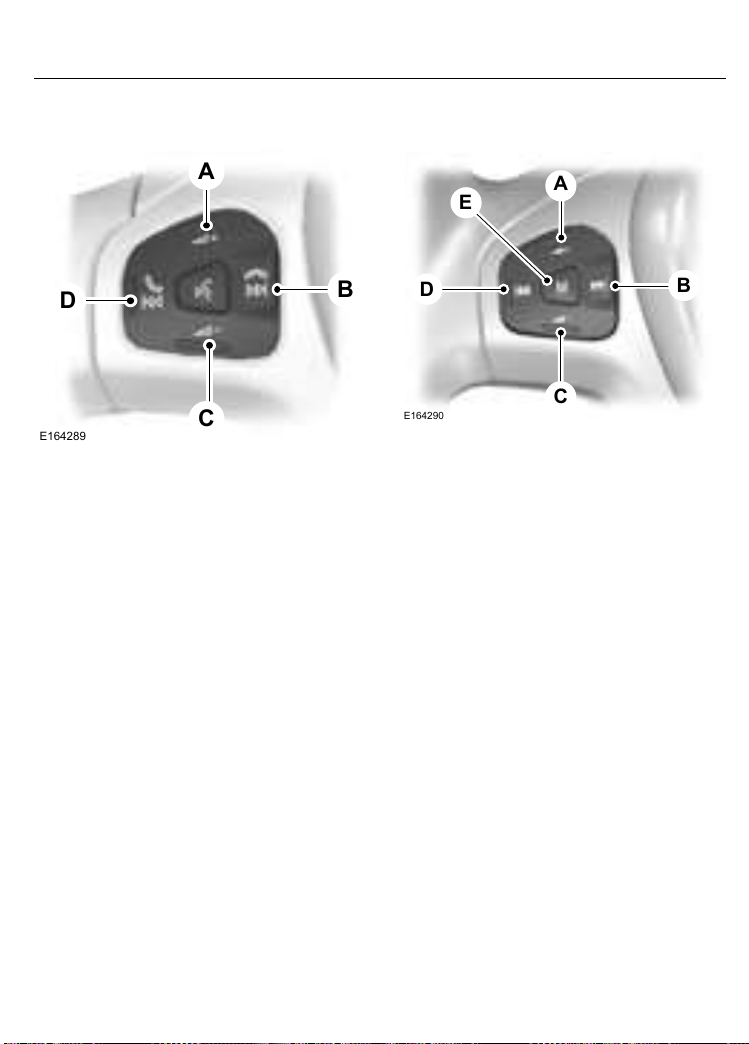

Control de audio.............................................32

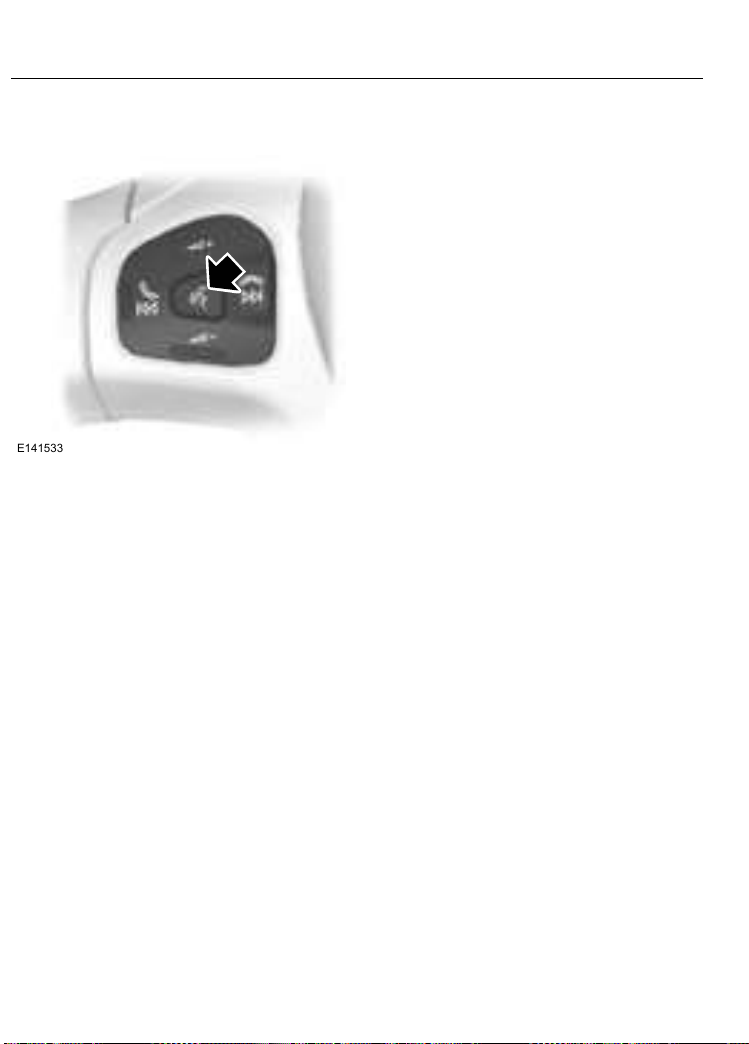

Control de voz.................................................34

Limpiadores y lavadores

Limpiaparabrisas............................................35

Lavaparabrisas................................................35

Limpiador y lavador de medallón - 5

puertas...........................................................36

Iluminación

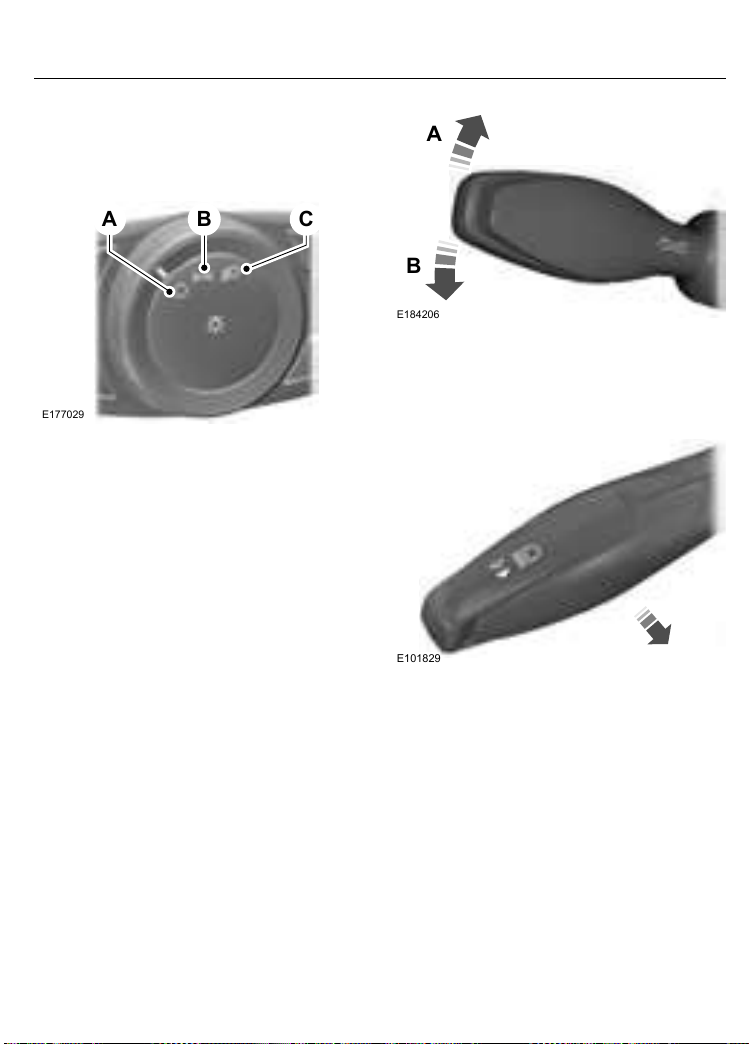

Control de Iluminación.................................37

Retardo de apagado de faros

principales....................................................38

Faros de niebla delanteros.........................38

Indicadores de luces direccionales.........38

Iluminación interior........................................38

1

Índice

Ventanas y espejos

retrovisores

Ventanas eléctricas......................................40

Espejos retrovisores exteriores..................41

Espejo retrovisor interior..............................42

Tablero de instrumentos

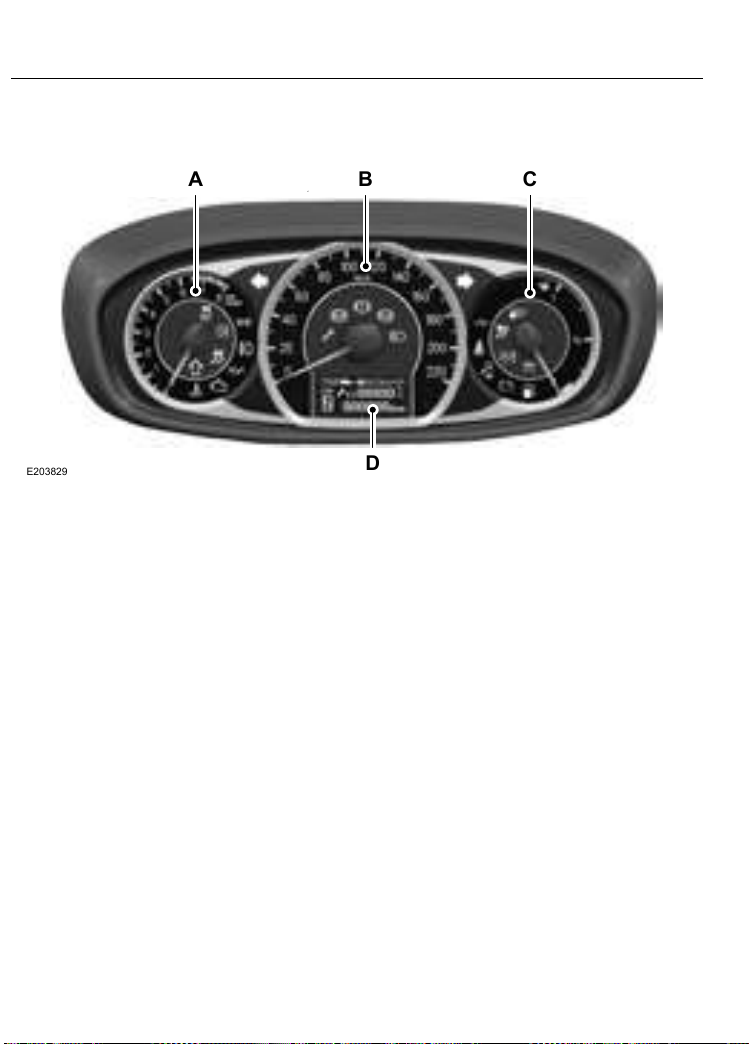

Indicadores.......................................................44

Indicadores y luces de advertencia.........45

Advertencias e indicadores

audibles.........................................................49

Pantallas de información

Información general.....................................50

Computadora de viaje..................................53

Configuración personalizada....................54

Mensajes de información............................54

Control de clima

Funcionamiento.............................................59

Ventilas de aire...............................................59

Control de clima manual............................60

Control automático de clima.....................61

Consejos para el control del clima

interior ...........................................................63

Ventanas calentadas...................................65

Filtro de aire para la cabina ......................66

Asientos

Modo correcto de sentarse........................67

Cabeceras.........................................................67

Asientos manuales.......................................68

Asientos traseros...........................................69

Tomas de energía auxiliares

Tomas auxiliares de corriente....................72

Compartimientos para

almacenaje

Portavasos........................................................73

Consola central...............................................73

Portabotellas...................................................74

Bolsas para mapas........................................74

Arranque y paro del motor

Información general......................................75

Interruptor de encendido.............................75

Bloqueo del volante de la dirección........75

Arranque de un motor de gasolina .........76

Apagado del motor........................................77

Combustible y llenado

Precauciones de seguridad........................78

Calidad del combustible.............................79

Funcionamiento sin combustible............79

Convertidor catalítico...................................79

Llenado .............................................................80

Consumo de combustible...........................81

Transmisión

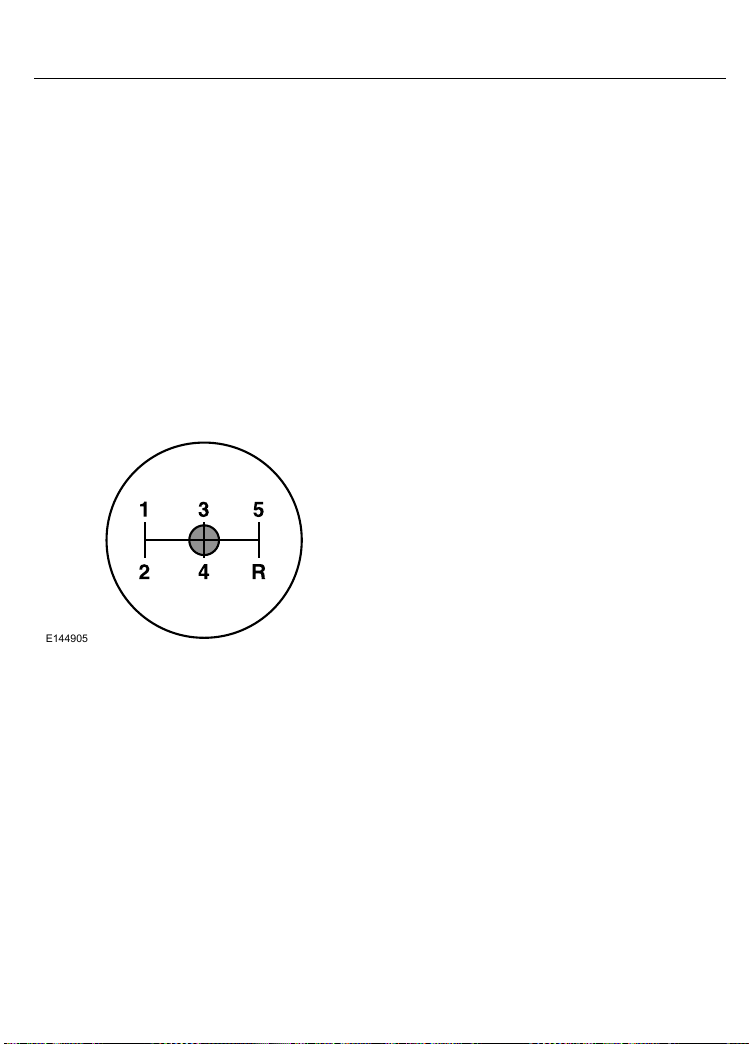

Transmisión manual.....................................83

Transmisión automática.............................85

Frenos

Información general.....................................88

Consejos para conducir con frenos

antibloqueo.................................................88

Freno de estacionamiento.........................88

Asistencia de arranque en

pendientes...................................................89

Control de tracción

Funcionamiento..............................................91

Uso del control de tracción.........................91

Control de estabilidad

Funcionamiento.............................................92

Uso del control de estabilidad..................92

2

Índice

Ayudas de conducción

Dirección ...........................................................93

Transporte de carga

Información general.....................................94

Cubiertas del compartimiento de

equipajes - 5 puertas...............................94

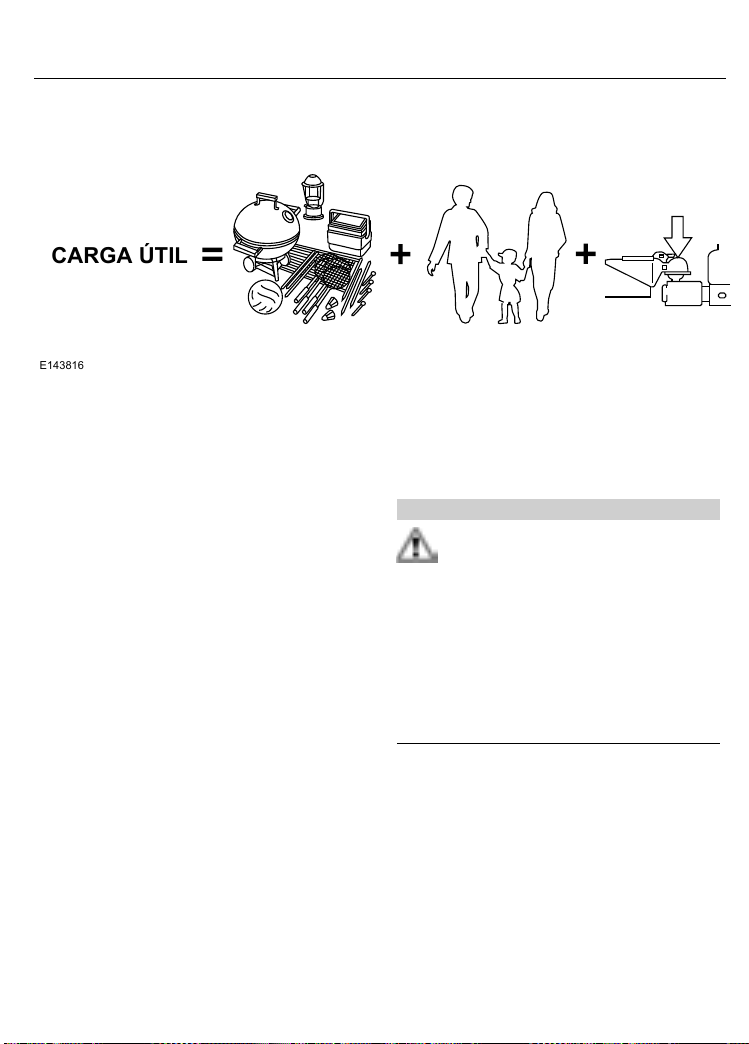

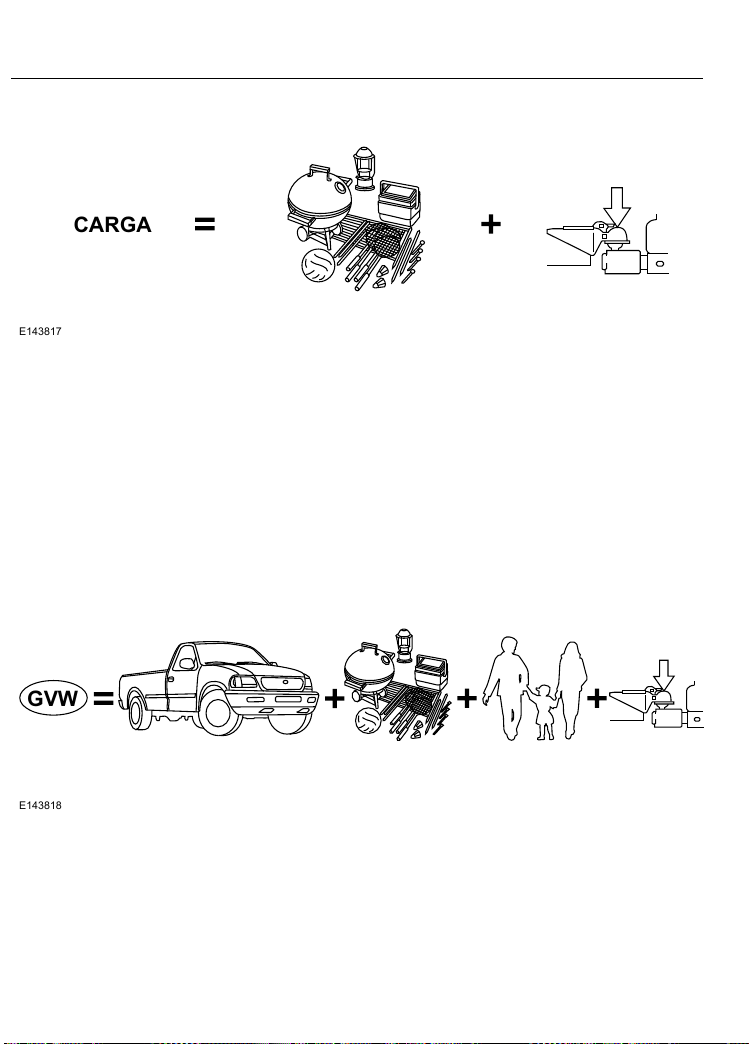

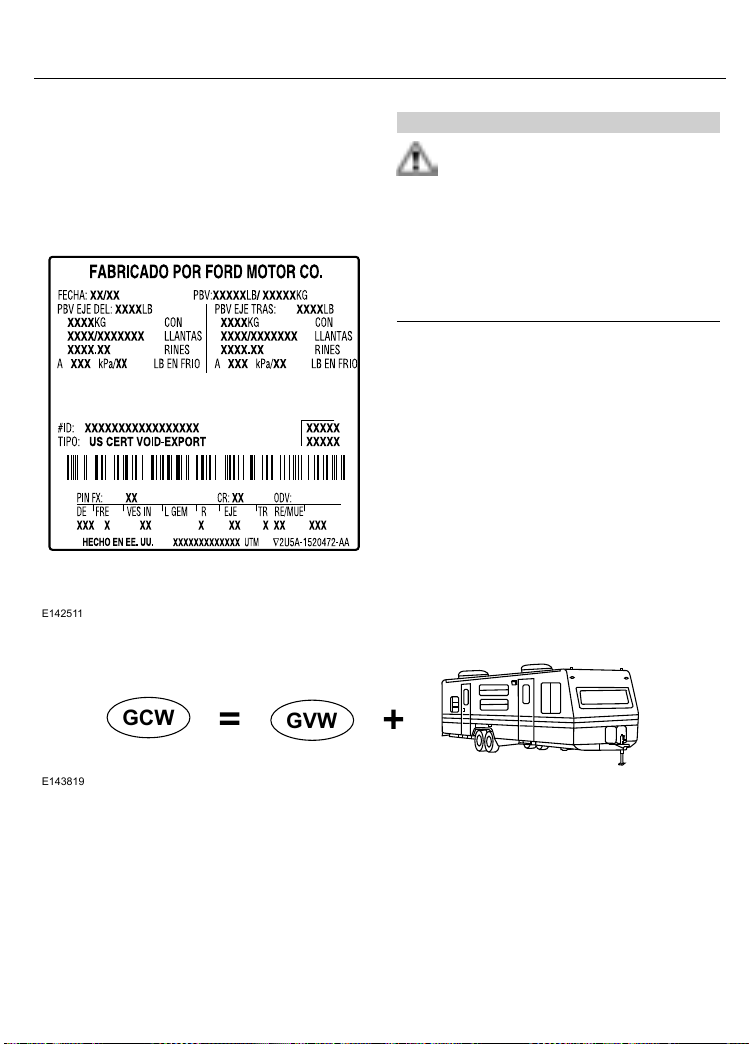

Límite de carga...............................................94

Remolque

Puntos de remolque...................................100

Remolque del vehículo sobre las cuatro

ruedas............................................................101

Indicaciones de conducción

Rodaje...............................................................102

Conducción económica.............................102

Precauciones en clima frío.......................103

Conducción por el agua.............................103

Tapetes del piso...........................................104

Emergencias en el camino

Luces de emergencia..................................105

Juego de primeros auxilios.......................105

Extintor de incendios..................................105

Triángulo de advertencia...........................105

Interruptor de corte de combustible

.........................................................................105

Arranque con puente del vehículo........106

Sistema de alerta posterior a un

choque.........................................................109

Transporte del vehículo.............................109

Fusibles

Localizaciones de las cajas de

fusibles..........................................................110

Tabla de especificaciones de fusibles -

Gasolina........................................................110

Cambio de fusibles........................................117

Mantenimiento

Información general.....................................119

Apertura y cierre del cofre.........................120

Revisión del compartimiento del motor

- 1.5L TiVCT..................................................121

Varilla indicadora de nivel de aceite del

motor - 1.5L TiVCT....................................122

Comprobación del aceite de motor.......122

Comprobación del refrigerante de

motor.............................................................123

Verificación del fluido de frenos.............124

Comprobación del fluido del

lavador..........................................................125

Cambio de la batería de 12V ....................125

Comprobación de las hojas del

limpiador.....................................................126

Cambio de las hojas del limpiador........126

Desmontaje de faros...................................127

Cambio de focos - 4 puertas...................128

Cambio de focos - 5 puertas.....................131

Tabla de especificaciones de los

focos..............................................................134

Cambio del filtro de aire del motor .......136

Cuidado del vehículo

Limpieza del exterior....................................137

Limpieza del motor......................................137

Limpieza del interior....................................138

Limpieza de las ruedas de aleación......139

Almacenamiento del vehículo................139

Ruedas y llantas

Información general....................................142

Cuidado de las llantas................................142

Cambio de una rueda.................................143

Presiones de las llantas.............................150

Capacidades y especifica-

ciones

Especificaciones del motor - 1.5L

TiVCT.............................................................151

3

Índice

Pesos ................................................................152

Dimensiones del vehículo - Cuatro

puertas.........................................................153

Dimensiones del vehículo - 5

puertas.........................................................155

Placa de identificación del vehículo......157

Número de identificación del

vehículo........................................................157

Código de la transmisión...........................158

Capacidades y especificaciones - 1.5L

TiVCT............................................................159

Sistema de audio

Información general....................................162

Unidad de audio - Vehículos con: AM/

FM/CD/SYNC.............................................163

Unidad de audio - Vehículos con: AM/

FM/Aux In/USB/Bluetooth/CD/

MP3................................................................167

Reproductor del disco compacto...........175

Toma de entrada de audio........................179

Diagnóstico de fallas del sistema de

audio..............................................................181

Puerto USB.....................................................182

Concentrador de medios...........................182

SYNC™

Información general....................................183

Uso del reconocimiento de voz .............189

Uso de SYNC™ con el teléfono..............192

Aplicaciones y servicios SYNC™..........200

Uso de SYNC™ con el reproductor

multimedia................................................204

Diagnóstico de fallas SYNC™................207

Apéndices

Compatibilidad electromagnética.........218

Acuerdo de Licencia del Usuario............219

4

E154903

Introducción

ACERCA DE ESTE MANUAL

Gracias por escoger un Ford. Le
recomendamos que invierta parte de su
tiempo en leer este manual, así conocerá
mejor su vehículo. Mientras más conozca
su vehículo, obtendrá mayor seguridad y
placer al manejarlo.

ALERTA

Manejar mientras está distraído
puede tener como consecuencia la

pérdida de control del vehículo, un
choque y lesiones. Le recomendamos
enfáticamente que tenga extrema
precaución cuando utilice cualquier
dispositivo que pudiera distraerlo mientras
maneja. Su responsabilidad principal es la
operación segura de su vehículo.
Recomendamos que no se use ningún
dispositivo portátil al manejar y sugerimos
el uso de sistemas operados por voz
siempre que sea posible. Asegúrese de
estar al tanto de todas las leyes locales
correspondientes que puedan afectar el
uso de dispositivos electrónicos mientras
maneja.

Nota: Este manual describe las
características y opciones disponibles del
producto en toda la gama de modelos
disponibles, algunas veces incluso antes de
que estén disponibles en forma general.
Puede describir opciones que no están
equipadas en el vehículo que ha adquirido.

Nota: Algunas ilustraciones de este manual
pueden mostrar funciones con la apariencia
que muestran en diferentes modelos, por lo
que pueden verse diferentes en su vehículo.

Nota: Siempre utilice y opere su vehículo
de acuerdo a las leyes y regulaciones
aplicables.

Nota: Deje este manual en el vehículo
cuando lo venda. Es una parte integral de
su vehículo.

Es posible que en este manual se
clasifiquen las ubicaciones de los
componentes como del lado izquierdo o
del lado derecho. El lado correspondiente
se indica teniendo en cuenta que el asiento
está orientado hacia adelante.

Lado derecho.A
Lado izquierdo.B

GLOSARIO DE SÍMBOLOS

Estos son algunos de los símbolos que
puede ver en su vehículo.

Alerta de seguridad

Consulte el Manual del
propietario

Sistema de aire acondicionado

Sistema de frenos antibloqueo

Evitar fumar, producir llamas o
chispas

Batería

5

E71340

E91392

Introducción

Ácido de batería

Líquido de frenos, no derivado
del petróleo

Sistema de frenos

Filtro de aire de la cabina

Revisar tapón de combustible

Cierre y apertura de las puertas
de seguridad para niños

Anclaje inferior del asiento para
niños

Anclaje para las correas de
sujeción del asiento para niños

Control de crucero

No abrir cuando esté caliente

Funcionamiento incorrecto de la
dirección electrohidráulica

Gas explosivo

Advertencia del ventilador

Abrochar cinturón de seguridad

Bolsa de aire delantera

Faros para niebla delanteros

Restablecimiento de la bomba
de combustible

Compartimiento de fusibles

Luces intermitentes de
emergencia

Ventana trasera calentada.

Parabrisas desempañado

Manija de apertura interior de la
cajuela

Filtro de aire del motor

Refrigerante del motor

Temperatura del refrigerante del
motor

Aceite para motor

Gato

Mantenga las llaves fuera del
alcance de los niños

Control de iluminación

Advertencia de presión de llanta
desinflada

6

E139213

Introducción

Mantener el nivel de líquido
correcto

Observe las instrucciones de
operación

Alarma de pánico

Asistencia de estacionamiento

Freno de estacionamiento

Fluido de dirección hidráulica

Ventanas eléctricas delanteras
y traseras

Bloqueo de las ventanas
eléctricas

Servicio del motor a la brevedad

Bolsa de aire lateral

Escudo de protección para los
ojos

Control de estabilidad

Limpiaparabrisas y
lavaparabrisas

RETENCIÓN DE DATOS

Una gran cantidad de componentes
electrónicos de su vehículo incorporan
módulos de almacenamiento de datos,
que almacenan temporal o
permanentemente datos técnicos acerca
de las condiciones del vehículo, eventos y
fallas.

En general, dichos datos técnicos
documentan las condiciones de las piezas,
módulos, sistemas y del entorno.

• Condiciones de operación de
componentes del sistema (p.ej., niveles
de llenado).

• Mensajes de estado del vehículo y de
sus componentes individuales (p.ej.,
cantidad de revoluciones/velocidad
rotacional de las ruedas, deceleración,
aceleración lateral).

• Fallas y defectos en componentes
importantes de los sistemas (p. ej., en
el sistema de iluminación y en el
sistema de frenos).

• Las reacciones del vehículo ante
situaciones particulares de manejo
(p.ej., inflado de bolsas de aire,
activación del sistema de control de la
estabilidad).

• Condiciones ambientales (p.ej., la
temperatura).

Estos datos son exclusivamente técnicos,
y contribuyen a la identificación y a la
corrección de fallas así como a la
optimización de las funciones del vehículo.
No es posible crear con esos datos perfiles
de desplazamiento que permitan
identificar las rutas recorridas.

Si se utilizan servicios (p. ej., trabajos de
reparación, procesos de servicio, casos de
garantía, aseguramiento de la calidad), los
empleados de la red de servicio
(incluyendo los fabricantes) pueden leer
de los módulos de almacenamiento de
datos de eventos y fallas dichos datos

7

Introducción

técnicos, con el uso de dispositivos
especiales de diagnóstico. De ser
necesario, usted recibirá información
adicional. Después de corregir una falla, se
eliminarán o anularán permanentemente
los datos correspondientes del módulo de
almacenamiento de fallas.

Al utilizar el vehículo, es posible que se
produzcan situaciones en las cuales estos
datos técnicos relacionados con otra
información (informe de accidentes, daños
en el vehículo, declaraciones de testigos,
etc.) puedan asociarse a una persona
específica, con la ayuda de un experto.

Funciones adicionales acordadas de
manera contractual con el cliente (p.ej.,
ubicación del vehículo en casos de
emergencia) permiten la transmisión
desde el vehículo de datos específicos del
vehículo.

RECOMENDACIÓN DE PARTES
DE REPUESTO

Su vehículo ha sido construido con los más
altos estándares y usando piezas de alta
calidad. Recomendamos que exija el uso
de refacciones y piezas Ford y Motorcraft
originales cada vez que su vehículo
requiera mantenimiento programado o una
reparación. Puede reconocer claramente
las refacciones Ford y Motorcraft originales
si observa la marca Ford, FoMoCo o
Motorcraft en las refacciones o en sus
paquetes.

Mantenimiento programado y
reparaciones mecánicas

Una de las mejores maneras de asegurarse
de que su vehículo funcione durante años
es realizar los mantenimientos
recomendados y usar refacciones que
cumplan con las especificaciones
detalladas en este Manual del propietario.
Las refacciones Ford y Motorcraft
originales cumplen o exceden estas
especificaciones.

Reparaciones de choques

Esperamos que jamás sufra una colisión,
pero los accidentes suceden. Las
refacciones Ford originales para casos de
choques cumplen con nuestros estrictos
requisitos de ajuste, acabado, integridad
estructural, protección contra corrosión y
resistencia a abolladuras. Durante el
desarrollo del vehículo, validamos que
estas piezas proporcionen el nivel
necesario de protección como un sistema
completo. Una excelente manera de
asegurarse de obtener este nivel de
protección es utilizar refacciones Ford
originales para casos de choque.

Garantía de las refacciones

Las refacciones Ford y Motorcraft
originales son las únicas refacciones que
cuentan con la garantía de Ford. El daño
causado en su vehículo a causa de una
falla relacionada con piezas que no son
Ford no están cubiertos por la Garantía de
Ford. Para obtener más información,
consulte los términos y condiciones de la
Garantía de Ford.

8

Introducción

EQUIPO MÓVIL DE
COMUNICACIONES

El uso de equipos móviles de comunicación
es cada vez más importante en la atención
de negocios y asuntos personales. Sin
embargo, no debe arriesgar su seguridad
ni la de otros al usar dichos equipos. La
comunicación móvil puede mejorar la
seguridad personal cuando se emplea en
forma correcta, especialmente en
situaciones de emergencia. Para evitar
anular los beneficios de estos equipos de
comunicación móvil, la seguridad debe ser
lo principal al momento de utilizarlos. Los
equipos de comunicación móvil incluyen,
entre otros, teléfonos celulares,
localizadores, dispositivos de correo
electrónico portátiles, dispositivos de
mensajería de texto y radios portátiles de
transmisión y recepción.

ALERTA

Manejar mientras está distraído
puede tener como consecuencia la

pérdida de control del vehículo, un
choque y lesiones. Le recomendamos
enfáticamente que tenga extrema
precaución cuando utilice cualquier
dispositivo que pudiera distraerlo mientras
conduce. Su responsabilidad principal es
la operación segura de su vehículo. No
recomendamos el uso de dispositivos
portátiles mientras maneja y se sugiere el
uso de sistemas operados por voz cuando
sea posible. Asegúrese de estar al tanto
de todas las leyes locales
correspondientes que puedan afectar el
uso de dispositivos electrónicos mientras
maneja.

9

E161855

E68916

E68918

Seguridad de los niños

INSTALACIÓN DE ASIENTOS
PARA NIÑOS

AVISOS

¡Peligro extremo! No use un sistema
de seguridad para niños orientado

hacia atrás en un asiento protegido
por una bolsa de aire activa por delante.
El niño puede sufrir lesiones graves que
pueden ser mortales.

Use un sistema de seguridad para

niños aprobado para asegurar a los

niños de menos de 150 cm en el
asiento trasero.

Lea y siga las instrucciones del

fabricante cuando coloque una

protección para niños.

AVISOS

No modifique las protecciones para
niños de ninguna manera.

No mantenga a un niño sobre su
regazo cuando el vehículo esté en
movimiento.

No deje solos a los niños dentro de
su vehículo.

Si su vehículo se ha visto envuelto en
un accidente, solicite a un
distribuidor autorizado que revise los

sistemas de seguridad para niños.

Nota: Los niños se deben asegurar
correctamente en el asiento trasero, cada
vez que sea posible. Cuando use un asiento
de seguridad para niños, asegúrese de que
el respaldo trasero esté en la posición más
erguida.

Sistemas de seguridad para niños
para diferentes grupos masivos

Use la protección para niños correcta de
la siguiente manera:

Asientos de seguridad para bebés

10

E68920

E70710

E68924

Seguridad de los niños

Asegure a los niños que pesen menos de
13 kg en un asiento de seguridad para
bebés orientado hacia atrás (grupo 0+) en
el asiento trasero.

Asiento de seguridad para niños

Asegure a los niños que pesen entre
13–18 kg en un asiento de seguridad para
niños (grupo 1) en el asiento trasero.

Asientos auxiliares

AVISOS

No instale un asiento auxiliar ni un
cojín auxiliar con solo la correa de
pelvis del cinturón de seguridad.

No instale un asiento auxiliar ni un
cojín auxiliar con un cinturón de
seguridad flojo o torcido.

No coloque el cinturón de seguridad
por debajo del brazo del niño ni por
detrás de su espalda.

No use almohadas, libros o toallas
para reforzar la altura de su niño.

Asegúrese que sus niños se sientan
en una posición vertical.

Asegure a los niños que pesan más
de 15 kg pero que miden menos de
150 cm de alto en un asiento auxiliar

o un cojín auxiliar.

Nota: Cuando use un asiento para niños en
un asiento trasero, asegúrese que el asiento
para niños se coloque firmemente en el
asiento del vehículo. Puede ser necesario
levantar o quitar el apoyacabezas. Ver
Cabeceras (página 67).

Asiento auxiliar (grupo 2)

Recomendamos que use un asiento con
reforzador que combine un cojín con un
respaldo en lugar de solo un cojín con
reforzador. La posición de asiento elevado
le permitirá colocar la correa de hombro
del cinturón de seguridad para adultos
sobre el centro del hombro del niño y la
correa de pelvis apretada contra sus
caderas.

Cojín auxiliar (grupo 3)

11

Seguridad de los niños

COLOCACIÓN DE LOS
ASIENTOS PARA NIÑOS

AVISOS

Consulte a su distribuidor los detalles

más recientes relacionados con los

asientos para niños recomendados
por Ford.

¡Peligro extremo! No use un sistema

de seguridad para niños orientado

hacia atrás en un asiento protegido
por una bolsa de aire por delante.

Categorías de grupo de peso

Posiciones del asiento

Hasta

10 kg

U Adecuado para asientos para niños de categoría universal aprobados para su uso en
este grupo masivo.

Al usar un asiento para niños con una
pata de soporte, esta debe
descansar de manera segura sobre

el piso.

Al usar un asiento para niños con un
cinturón de seguridad, asegúrese de
que el cinturón de seguridad no esté

flojo ni torcido.

El asiento de seguridad para niños
debe estar firmemente ajustado en
el asiento del vehículo. Puede ser

necesario levantar o quitar la cabecera.
Ver Cabeceras (página 67).

AVISOS

3210+0

22–36 kg15–25 kg9–18 kgHasta 13 kg

UUUUUAsientos traseros

12

E176962

Seguridad de los niños

SEGUROS A PRUEBA DE
NIÑOS

ALERTA

Si tiene habilitados los bloqueos de
seguridad de los niños, no se pueden
abrir las puertas traseras desde el

interior del vehículo.

Lado derecho

Gire hacia la derecha para bloquear y hacia
la izquierda para desbloquear.

Los seguros a prueba de niños están
ubicados en el borde trasero de cada
puerta trasera y deben colocarse por
separado para cada puerta.

Lado izquierdo

Gire hacia la izquierda para bloquear y
hacia la derecha para desbloquear.

13

E165534

Cinturones de seguridad

SUJECIÓN DE LOS
CINTURONES DE SEGURIDAD

AVISOS

Inserte la lengüeta en la hebilla hasta

que escuche un chasquido. No se ha

abrochado el cinturón de seguridad
correctamente si no escucha un clic.

Asegúrese de que el cinturón de

seguridad esté debidamente

guardado y que no quede fuera del
vehículo al cerrar la puerta.

Nota: Abróchese el cinturón de seguridad
solo cuando el vehículo está detenido y
jamás cuando está en movimiento. Se
puede bloquear si lo jala bruscamente o si
conduce el vehículo en una pendiente.

Use siempre los cinturones de seguridad
y los sistemas de seguridad para niños.

La correa superior del cinturón debe
apoyarse en el hombro y nunca sobre el
cuello. La correa inferior del cinturón debe
colocarse sobre el área pélvica y nunca
sobre el estómago.

Nunca utilice un cinturón de seguridad para
más de una persona. Asegúrese de que los
cinturones no estén torcidos, sueltos ni
obstruidos por otros pasajeros o paquetes.

No recline los respaldos de los asientos
delanteros en exceso, ya que los cinturones
de seguridad proporcionan máxima
protección cuando los respaldos están en
posición casi vertical.

Cinturones de seguridad de tres puntos
de inercia retráctiles

Los cinturones de seguridad de tres puntos
están disponibles en los asientos
delanteros y en la posición lateral de los
asientos traseros. Mantenga libre de
equipaje u objetos la hebilla del cinturón
de seguridad en el piso trasero.

Cómo abrochar el cinturón de
seguridad

Jale el cinturón con un movimiento
constante para evitar un bloqueo. Inserte
la lengüeta en la hebilla hasta oír un clic y
asegúrese de que esté asegurada en su
lugar. Para ajustar el cinturón pélvico
central trasero, jale el extremo suelto a
través de la lengüeta hasta que el cinturón
se haya ajustado cómodamente alrededor
de las caderas.

Cómo desabrochar el cinturón de
seguridad

Presione el botón rojo de la hebilla, luego
deje que el cinturón se rebobine de forma
suave y completa.

14

Cinturones de seguridad

E74124

Uso de los cinturones de seguridad
durante el embarazo

E68587

ALERTA

Colóquese el cinturón de seguridad
correctamente para su seguridad y
la de su bebé. No utilice solamente

la cinta de regazo o la cinta de hombro.

AJUSTE DE ALTURA DE LOS
CINTURONES DE SEGURIDAD

ALERTA

Ubique el ajustador de altura de la
correa del hombro de tal modo que

esta se apoye en la parte media de
su hombro. Si el cinturón de seguridad no
se ajusta adecuadamente, se puede
reducir su eficacia y aumentar el riesgo de
lesiones en un accidente.

Ajuste la altura de la correa del hombro de
tal manera que ésta se apoye en la parte
media de su hombro.

E145664

Para ajustar la altura del cinturón de
hombros:

1. Jale el botón y deslice el ajustador de

altura hacia arriba o hacia abajo.

2. Suelte el botón y jale el ajustador de

altura hacia abajo para asegurarse de
que quede bloqueado en su lugar.

Coloque la cinta de regazo cómodamente
a través de sus caderas y abajo de su
abdomen embarazado. Coloque la cinta
de hombro entre sus senos, arriba y al lado
de su abdomen embarazado.

15

Cinturones de seguridad

LUZ DE ADVERTENCIA E
INDICACIÓN SONORA DEL
CINTURÓN DE SEGURIDAD (Si

está equipado)

Condiciones de funcionamiento

El cinturón de seguridad del conductor no

se abrocha antes de activar el encendido...

El cinturón de seguridad del conductor se

abrocha mientras la luz indicadora está

encendida y la campanilla de advertencia

está sonando...

El cinturón de seguridad del conductor se

abrocha antes de que el interruptor de

encendido se coloque en la posición de

activado...

RECORDATORIO DE
CINTURONES DE SEGURIDAD

ALERTA

El sistema solo proporcionará
protección cuando use el cinturón de
seguridad correctamente.

Esta luz se enciende si el
cinturón de seguridad del
conductor no ha sido abrochado

cuando se activa el encendido.

Entonces...Si...

La luz de advertencia del cinturón de segu-

ridad se enciende durante 5 segundos.

La luz de advertencia del cinturón de segu-

ridad y la campanilla de advertencia se

apagan.

La luz de advertencia del cinturón de segu-

ridad y la campanilla indicadora perma-

necen apagadas.

Si no abrocha su cinturón de seguridad,
ambas advertencias se desactivarán de
manera automática después de
aproximadamente cinco minutos.

Desactivación de recordatorio de
cinturón de seguridad

Consulte con su concesionario autorizado.

La luz de advertencia se ilumina y suena
una advertencia cuando se han cumplido
cualquiera de las siguientes condiciones.

• El cinturón de seguridad del conductor
no ha sido abrochado y el vehículo
excede una velocidad relativamente
baja.

• El asiento del pasajero delantero está
ocupado mientras el cinturón de
seguridad no ha sido abrochado y el
vehículo excede una velocidad
relativamente baja.

16

Sistema de seguridad complementaria

FUNCIONAMIENTO

AVISOS

Las bolsas de aire no se inflan lenta
y suavemente, y el riesgo de sufrir

lesiones provocadas por el
despliegue de una bolsa de aire es mayor
cerca de la vestidura que cubre el módulo
de la bolsa de aire.

Todos los ocupantes del vehículo,

incluido el conductor, siempre deben

tener abrochados los cinturones de
seguridad en la forma correcta, incluso si
el vehículo está provisto de un sistema
suplementario de restricción de bolsa de
aire. Si no usa correctamente el cinturón
de seguridad, podría aumentarse
seriamente el riesgo de lesiones o muerte.

Todos los niños de hasta 12 años

deberán viajar siempre en el asiento

trasero y utilizar en todo momento
sistemas de seguridad apropiados para
niños. Si no sigue estas indicaciones podría
aumentarse en gran medida el riesgo de
lesiones o la muerte.

Nunca coloque el brazo sobre el

módulo de la bolsa de aire, ya que

ésta puede provocar graves fracturas
a los brazos u otras lesiones al inflarse.

Las bolsas de aire pueden causar la

muerte o lesionar a un niño que se

encuentre en un asiento para niños.
Nunca coloque asientos para niños
orientados hacia atrás frente a bolsas de
aire activadas. Si debe usar un asiento para
niños orientado hacia delante en el asiento
delantero, mueva el asiento donde se
instalará al niño completamente hacia
atrás.

AVISOS

No intente revisar, reparar ni
modificar los sistemas de sujeción

suplementarios de restricción de
bolsa de aire ni sus fusibles, ya que podría
lesionarse gravemente o matarse.
Comuníquese de inmediato con su
concesionario autorizado.

Después del inflado, se calientan

varios componentes del sistema de

bolsa de aire. No los toque después
de inflados, ya que podrían producirse
lesiones graves.

Si la bolsa de aire se ha inflado, ya

no volverá a funcionar y se debe

reemplazar de inmediato. Si no
reemplaza la bolsa de aire, el área sin
reparar aumentará el riesgo de lesiones en
caso de un choque.

Las bolsas de aire son un sistema
suplementario de protección y están
diseñadas para funcionar junto con los
cinturones de seguridad a fin de proteger
al conductor y al pasajero delantero de
algunas lesiones en la parte superior del
cuerpo. Las bolsas de aire no se inflan
lentamente; existe el riesgo de que al
inflarse, provoquen lesiones.

Nota: si se despliega una bolsa de aire,
escuchará un fuerte sonido y verá una nube
de residuos de polvo inofensivo. Esto es
normal.

Las bolsas de aire se inflan y desinflan
rápidamente al activarse. Después del
despliegue de la bolsa de aire, es normal
observar residuos de polvo, similares al
humo, u oler el propelente quemado que
puede irritar la piel y los ojos, sin embargo,
ninguno de estos residuos es tóxico.

17

E151127

Sistema de seguridad complementaria

Si bien el sistema está diseñado para
ayudar a reducir lesiones graves, el
contacto con una bolsa de aire que se infla
también podría causar abrasiones o
hinchazones. La pérdida temporal de la
audición es también una posibilidad como
resultado del ruido asociado al inflado de
una bolsa de aire. Debido a que las bolsas
de aire se deben inflar rápidamente y con
una fuerza considerable, existe el riesgo
de muerte o de lesiones graves tales como
fracturas, lesiones faciales y oculares o
lesiones internas, particularmente para los
ocupantes que no cumplen con las
medidas de seguridad o están mal
sentados en el momento en que la bolsa
de aire se infla. Por lo tanto, es
extremadamente importante que los
ocupantes estén correctamente sujetos y
lo más lejos posible del módulo de la bolsa
de aire, sin dejar de mantener el control
del vehículo.

Las bolsas de aire no requieren
mantenimiento de rutina.

BOLSAS DE AIRE DEL
CONDUCTOR Y DEL PASAJERO

ALERTA

Nunca coloque el brazo ni ningún
objeto sobre un módulo de la bolsa

de aire. Tener un brazo sobre una
bolsa de aire que se despliega puede
provocar graves fracturas en los brazos y
otras lesiones. Colocar objetos sobre
bolsas de aire o encima de la zona de
inflado de bolsas de aire podría hacer que
dichos objetos sean lanzados por la bolsa
de aire hacia su rostro y torso, y causarle
graves lesiones.

Las bolsas de aire del conductor y el
pasajero delantero se desplegarán durante
choques frontales o cuasifrontales
importantes.

Ajuste correcto de los asientos del
conductor y del pasajero delantero

Para colocarse a una distancia correcta de
la bolsa de aire:

• Mueva su asiento hacia atrás lo más
posible, sin dejar de alcanzar
cómodamente los pedales.

• Recline levemente el respaldo del
asiento (uno o dos grados) desde la
posición vertical.

Una vez que todos los pasajeros hayan
ajustado sus asientos y se hayan puesto
los cinturones de seguridad, es muy
importante que mantengan su posición
vertical. Un ocupante correctamente
sentado se sienta siempre derecho contra
el respaldo y en el centro del cojín, con sus
pies cómodamente extendidos. Sentarse
de manera incorrecta puede aumentar la
probabilidad de lesiones en el caso de un
choque. Por ejemplo, si un pasajero viaja
en una posición irregular, se recuesta,
voltea hacia los lados, se sienta hacia
delante, se inclina hacia delante o hacia
los lados o levanta uno o ambos pies,
aumenta en gran medida la probabilidad
de sufrir lesiones en un choque.

18

E142846

E72658

Sistema de seguridad complementaria

Los niños y las bolsas de aire

ALERTA

Las bolsas de aire pueden causar la
muerte o lesionar a un niño que se

encuentre en un asiento para niños.
Nunca coloque asientos para niños
orientados hacia atrás frente a bolsas de
aire activadas. Si debe usar un asiento para
niños orientado hacia delante en el asiento
delantero, mueva el asiento donde se
instalará al niño completamente hacia
atrás.

Los niños siempre deben estar sujetos
correctamente. Las estadísticas de
accidentes sugieren que los niños están
más seguros cuando viajan en el asiento
trasero, con los sistemas de seguridad
ajustados correctamente, que cuando
viajan en el asiento delantero. Si no se
siguen estas instrucciones, puede
aumentar el riesgo de lesiones en caso de
choque.

BOLSAS DE AIRE LATERALES

(Si está equipado)

ALERTA

Utilice cubiertas de asiento
diseñadas para asientos con bolsas
de aire. Haga que un distribuidor

autorizado las instale.

Las bolsas de aire se encuentran debajo
del respaldo de los asientos delanteros.
Hay una etiqueta colocada en el costado
del respaldo para indicarlo.

La bolsa de aire se desplegará durante
colisiones laterales importantes. También
se podría desplegar durante colisiones
frontales importantes. La bolsa de aire no
se desplegará en colisiones laterales y
frontales menores, colisiones traseras o
vuelcos.

19

Sistema de seguridad complementaria

BOLSAS DE AIRE LATERALES
DE TIPO CORTINA (Si está equipado)

E75004

Las bolsas de aire están ubicadas sobre
las ventanas laterales delanteras y
traseras.

La bolsa de aire se desplegará durante
colisiones laterales importantes. También
se desplegará durante colisiones frontales
inclinadas importantes. La bolsa de aire
de cortina no se desplegará en colisiones
laterales y frontales menores, colisiones
traseras o vuelcos.

SENSORES DE CHOQUE E
INDICADOR DE BOLSAS DE
AIRE (Si está equipado)

ALERTA

Modificar o agregar equipos al
extremo delantero del vehículo

(entre otros, el bastidor, la defensa,
la estructura de la carrocería del extremo
delantero y los ganchos de remolque)
podría afectar el desempeño del sistema
de bolsas de aire y aumentar el riesgo de
lesiones. No modifique el extremo
delantero del vehículo.

El módulo de control del sistema de
protección monitorea el estado de los
dispositivos de seguridad además de los
sensores de choque y del ocupante. La
disponibilidad del sistema de protección
se indica mediante una luz indicadora de
advertencia en el tablero de instrumentos
o mediante un tono sonoro de respaldo en
caso de fallas de la luz de advertencia. Las
bolsas de aire no requieren de
mantenimiento de rutina.

Un funcionamiento incorrecto del sistema
indica que existe una o más de las
siguientes condiciones:

La luz de disponibilidad no se
enciende inmediatamente
después de llevar activar el

encendido.

• La luz de disponibilidad destella o
permanece encendida.

• Se escucha una serie de cinco pitidos.
El tono sonoro de respaldo se repite de
manera periódica hasta que se repara
el problema, la luz o ambos, según
corresponda.

Si sucede alguna de estas cosas, aunque
sea en forma intermitente, un distribuidor
autorizado debe revisar inmediatamente
el sistema suplementario de protección. A
menos que se haga la reparación
necesaria, es posible que el sistema no
funcione correctamente en caso de un
choque.

El pretensor del cinturón de seguridad del
conductor y el sistema de sujeción
suplementario de bolsa de aire delantero
están diseñados para activarse cuando el
vehículo sufre una desaceleración
longitudinal suficiente para hacer que el
módulo de control del sistema de
protección despliegue un dispositivo de
seguridad.

20

Sistema de seguridad complementaria

El hecho de que no se activen los
pretensores del cinturón de seguridad del
conductor o las bolsas de aire delanteras
de ambos ocupantes de los asientos
delanteros al ocurrir una colisión no
significa que haya un problema en el
sistema. Más bien significa que el módulo
de control del sistema de protección
determinó que las características del
accidente (gravedad del choque, uso de
los cinturones de seguridad) no eran las
correspondientes para la activación de los
dispositivos de seguridad antes
mencionados.

• Las bolsas de aire delanteras se
activan solo en choques frontales y
semifrontales (no en volcaduras,
impactos laterales o impactos
traseros), a menos que el choque
provoque una desaceleración
longitudinal suficiente.

• El diseño del pretensor del cinturón de
seguridad del conductor se debe
activar en choques frontales y
semifrontales.

DISPOSICIÓN DE UNA BOLSA
DE AIRE

Comuníquese de inmediato con su
distribuidor autorizado. Las bolsas de aire
deben ser eliminadas por personal
calificado.

21

E107998

E192327

Llaves y controles remotos

INFORMACIÓN GENERAL
SOBRE LAS FRECUENCIAS DE
RADIO

Nota: los cambios o las modificaciones que

no estén expresamente aprobados por la
parte responsable del cumplimiento podrían
anular la autoridad del usuario para operar
el equipo.

El alcance operativo normal del transmisor
es de aproximadamente 10 m.

Las disminuciones del alcance funcional
pueden deberse a:

• condiciones climáticas,

• torres de antenas de radio en las

proximidades,

• estructuras en torno al vehículo,

• otros vehículos estacionados cerca del

suyo.

La radiofrecuencia que utiliza su control
remoto también puede ser utilizada por
otros transmisores de radio, por ejemplo,
equipos de radioaficionados, equipos
médicos, audífonos inalámbricos,
controles remotos inalámbricos, teléfonos
celulares, cargadores de batería y sistemas
de alarma. Si las frecuencias se bloquean,
no podrá usar su control remoto. Puede
bloquear y desbloquear las puertas con la
llave.

Nota: asegúrese de que el vehículo esté
bloqueado antes de dejarlo sin vigilancia.

Nota: si está dentro del alcance, el control
remoto operará si presiona algún botón
involuntariamente.

Nota: el control remoto contiene
componentes eléctricos que son sensibles.
La exposición a la humedad o los golpes
puede causar daño permanente.

TRANSMISOR REMOTO

Su distribuidor autorizado puede
programar un máximo de ocho controles
remoto para su vehículo.

Cambio de la batería del control
remoto

Asegúrese de desechar las
baterías viejas de manera

respetuosa con el medio
ambiente. Consulte con su autoridad local
acerca del reciclaje.

Control remoto con una llave
plegable

1. Inserte un destornillador tanto como

sea posible en la ranura del costado
del control remoto y presione
suavemente el gancho.

2. Presione el gancho hacia abajo y retire

la cubierta de la batería.

22

E151799

E151800

E151801

Llaves y controles remotos

3. Quite cuidadosamente la cubierta.

4. Gire el control remoto para retirar la
batería.

5. Instale una batería nueva (3V CR 2032)
con el signo + orientado hacia arriba.

6. Vuelva a colocar la cubierta de la
batería.

REEMPLAZO DE UNA LLAVE
EXTRAVIADA O UN
TRANSMISOR REMOTO

Puede adquirir llaves o controles remotos
de reemplazo en un distribuidor autorizado.
Los distribuidores autorizados pueden
programar los controles remotos para su
vehículo. Ver Sistema pasivo anti-robo
(página 31).

Nota: evite tocar con el destornillador los
contactos de la batería y la tarjeta de
circuitos impresos.

23

MyKey™ (Si está equipado)

FUNCIONAMIENTO

El sistema le permite programar llaves con
modos de conducción restringidos para
promover buenos hábitos de manejo. Es
posible programar con estos modos
restringidos todas las llaves del vehículo,
menos una.

Todas las llaves no programadas se
denominan llaves de administrador. Se
pueden usar para:

• Crear una MyKey.

• Programar ajustes configurables de

MyKey.

• Borrar todas las características de
MyKey.

Cuando haya creado una MyKey, puede
acceder a la siguiente información
mediante la pantalla de información:

• Cuántas llaves de administrador y
llaves MyKey hay programadas para el
vehículo.

• La distancia total que se ha conducido
el vehículo con una llave MyKey.

Nota: Todas las llaves MyKey están
programadas con la misma configuración.
No puede programarlas individualmente.

Nota: active el encendido para usar el
sistema.

Ajustes no configurables

El usuario de la llave de administrador no
puede cambiar las siguientes
configuraciones:

• Sistema Belt Minder de seguridad. No
puede deshabilitar esta función. El
sistema de audio se silenciará cuando
se active esta característica.

• Advertencia anticipada de nivel bajo
de combustible. La advertencia de bajo
nivel de combustible se activa antes,
lo que da más tiempo al usuario de
MyKey para reabastecer combustible.

• Las funciones de asistencia para el
conductor, como la ayuda de
estacionamiento, si está equipada en
el vehículo, se activan
obligatoriamente. Estos sistemas de
activan automáticamente cada vez
que activa el encendido.

Ajustes configurables

Con una llave de administrador, puede
configurar ciertos ajustes de MyKey cuando
cree por primera vez una MyKey antes de
volver a hacer un ciclo de encendido con
la llave o volver a arrancar el vehículo.

También se puede modificar
posteriormente los ajustes configurables
con el uso de una llave de administrador.

• Se pueden configurar los límites de
velocidad del vehículo. Cuando el
vehículo alcance la velocidad
establecida, se mostrarán advertencias
en la pantalla seguidas de un tono
audible. No puede anular la velocidad
establecida al presionar por completo
el pedal del acelerador.

• Es posible establecer varios
recordatorios de velocidad del
vehículo. Cuando se supera la
velocidad establecida del vehículo, se
mostrarán advertencias en la pantalla
seguidas de un tono audible.

24

MyKey™ (Si está equipado)

• Volumen máximo del sistema de audio
de 45 %. Aparecerá un mensaje en la
pantalla cuando intente superar el
límite de volumen. Además, se
desactivará la función de volumen
compensado sensible a la velocidad
(control de volumen automático).

• Siempre activado. Si selecciona esta
función, no podrá desactivar la función
de asistencia de emergencia o la de no
molestar (si su vehículo está equipado
con estas funciones).

CREACIÓN DE MYKEY

1. Inserte en el encendido la llave que
desea programar.

2. Active el encendido.

3. Acceda al menú principal mediante la
pantalla de información. Seleccione
MyKey y presione OK o el botón de la
flecha hacia arriba.

4. Seleccione Crear MyKey y presione
OK.

5. Cuando se le indique, mantenga
presionado el botón OK hasta que se
muestre un mensaje que le indica que
etiquete esta llave como MyKey. La
llave quedará limitada (restringida) en
el próximo arranque (inicio).

La llave MyKey fue creada correctamente.
Asegúrese de etiquetarla como tal a fin de
distinguirla de las llaves de administrador.

Puede programar los ajustes configurables
para las llaves. Consulte Programar una

MyKey.

PROGRAMACIÓN DE MYKEY

Configuraciones opcionales

1. Active el encendido con una llave de
administrador.

2. Acceda al menú principal mediante la
pantalla de información. Seleccione
MyKey y presione OK o el botón de la
flecha hacia arriba.

3. Utilice los botones de las flechas para
desplazarse a una función opcional.

4. Presione OK o el botón de flecha
derecha para desplazarse por la
configuración.

5. Oprima OK o el botón de flecha
derecha para realizar una selección.

BORRADO DE TODA LA
INFORMACIÓN DE MYKEYS

Nota: Si se borran todas las MyKeys la llave

de administrador volverá a la configuración
predeterminada y se restablecerá la
distancia MyKey a cero.

1. Active el encendido con una llave de
administrador.

2. Acceda al menú principal mediante la
pantalla de información. Seleccione
MyKey y presione OK o el botón de la
flecha hacia arriba.

3. Desplácese a Borrar todo y presione
OK.

4. Mantenga presionado el botón OK
hasta que se muestre un mensaje que
le indique que se han borrado todas las
MyKeys.

COMPROBACIÓN DEL ESTADO
DEL SISTEMA MYKEY

Si usa la pantalla de información, puede
obtener detalles sobre sus MyKeys
programadas.

25

MyKey™ (Si está equipado)

Distancia MyKey

Rastrea la distancia cuando los
conductores usan una MyKey. La única
manera de borrar la distancia acumulada
es usar una llave de administrador para
borrar todas las MyKeys. Si la distancia no
se acumula como se espera, entonces el
usuario autorizado no está utilizando la
llave MyKey o un usuario de llave de
administrador borró y luego recreó una
MyKey.

Número de MyKeys

Indica el número de MyKeys programadas
para su vehículo. Use esta característica
para detectar cuántas MyKeys tiene para
su vehículo y determine cuándo se ha
borrado todas las MyKeys.

Número de llaves de administrador

Indica cuántas llaves de administrador hay
programadas para su vehículo. Use esta
característica para determinar cuántas
llaves de administrador tiene para su
vehículo y detectar si se ha programado
una MyKey adicional.

USO DE MYKEY CON UN
SISTEMA DE ARRANQUE
REMOTO

MyKey no es compatible con los sistemas
de arranque a control remoto de posventa
no aprobados por Ford. Si decide instalar
un sistema de arranque a control remoto,
visite a su distribuidor Ford autorizado para
que le recomiende un sistema de arranque
a control remoto aprobado por Ford.

26

MyKey™ (Si está equipado)

DETECCIÓN DE PROBLEMAS DE MYKEY

Todos los vehículos

No se puede crear una llave MyKey.

No puedo programar las configuraciones
opcionales.

No puedo borrar las llaves MyKey.

Perdí la única llave de administrador.

La distancia de MyKey no se acumula.

La llave en el encendido no es una llave de
administrador.
La llave en el encendido es la única llave.
Siempre debe haber al menos una llave de
administrador.

La llave en el encendido no es una llave de
administrador.
No hay MyKeys programadas para el
vehículo. Ver Creación de MyKey (página

25).
La llave en el encendido no es una llave de

administrador.
No hay MyKeys programadas para el
vehículo. Ver Creación de MyKey (página

25).
Adquiera una llave nueva en un distribuidor

autorizado.
Un usuario no autorizado está utilizando la

llave MyKey.
Se han borrado las MyKeys. Ver Borrado

de toda la información de MyKeys

(página 25).

Causas posiblesSituación

27

C

B

A

E208591

E138629

E138623

E138630

Seguros

ASEGURAR Y DESASEGURAR

Usted puede usar los controles manuales
de los seguros de las puertas, la llave o el
control remoto para poner y quitar los
seguros de del vehículo.

Seguros manuales de las puertas

El control de los seguros manuales de las
puertas se encuentra en la manija interior
de la puerta del conductor.

Jale para abrir.A

Desbloquea todas las puertas.B

Presione para bloquear todas

C

las puertas.

Desbloqueo y apertura de la puerta
trasera

Jale la manija interior de la puerta para
desbloquear y abrir una puerta trasera.

Control remoto

Se puede utilizar el control remoto en todo
momento. El botón de apertura del
compartimiento de equipaje solo funciona
cuando la velocidad del vehículo es inferior
a 5 km/h.

Desbloqueo de los seguros de las
puertas

Oprima el botón para
desbloquear todas las puertas.

Las luces direccionales

destellarán.

Bloqueo de las puertas

Oprima el botón para bloquear
los seguros de todas las puertas.

Las luces direccionales
destellarán si todas las puertas, el
compartimiento de equipaje y el cofre
están cerrados.

Oprima nuevamente el botón antes de que
transcurran tres segundos para confirmar
que todas las puertas estén cerradas. Las
puertas se volverán a bloquear, el claxon
sonará una vez y las luces direccionales
destellarán dos veces si todas las puertas,
el compartimiento de equipaje y el cofre
están cerrados.

Bloqueo incorrecto

Si presiona el botón con cualquier puerta
abierta, el vehículo se bloqueará y
desbloqueará inmediatamente. Si vuelve
a presionar el botón dentro de 3 segundos,
el claxon sonará dos veces para advertir
que no todas las puertas están cerradas
correctamente.

Apertura del compartimiento de
equipaje

En un lapso de tres segundos,

presione dos veces el botón para

abrir el compartimiento de
equipaje.

28

Seguros

Antes de manejar el vehículo, compruebe
que el compartimiento de equipaje esté
cerrado y con el pestillo puesto. Si el
compartimiento de equipaje no tiene el
pestillo puesto podrían caer objetos del
vehículo y la visión del conductor podría
quedar bloqueada.

Repetición automática de la
puesta de seguros

Si se oprime el botón de retiro de los
seguros del control remoto y no se abre
una puerta en los 45 segundos siguientes,
se pondrán los seguros del vehículo y se
habilitará la alarma.

Función de puesta automática de
los seguros (Si está equipado)

La función de puesta automática de los
seguros pondrá los seguros de todas las
puertas cuando:

• Todas las puertas estén cerradas.

• El encendido está activado.

• Se engrana en cualquier marcha que

ponga el vehículo en movimiento.

• El vehículo alcanza una velocidad
superior a 20 km/h.

La puesta automática de los seguros se
activa nuevamente cuando:

• Abre y cierra cualquier puerta mientras
el encendido está activado y la
velocidad del vehículo es de 15 km/h o
menos.

• El vehículo alcanza una velocidad
superior a 20 km/h.

Activación o desactivación
Nota: La función de cierre automático se

puede habilitar o deshabilitar con la ayuda
de un distribuidor autorizado.

Entrada iluminada

Las luces interiores y algunas exteriores se
encenderán cuando se utilice el sistema
de acceso a control remoto para quitar los
seguros de las puertas.

El sistema de entrada iluminada apagará
las luces si:

• El encendido está activado.

• Presiona el botón de bloqueo en el

control remoto.

• Después de haber estado encendidas
durante 25 segundos.

Las luces no se apagan si sucede lo
siguiente:

• Usted las enciende con el control de
luces.

• Una puerta está abierta.

Salida iluminada

Las luces interiores y algunas exteriores se
encenderán cuando se hayan cerrado
todas las puertas, se haya llevado el
interruptor del encendido a la posición OFF
y se haya extraído del interruptor del
encendido la llave (sólo en el caso de
transmisores integrados en la cabeza de
la llave).

Las luces se apagarán si todas las puertas
permanecen cerradas y:

• Han transcurrido 25 segundos.

• Presiona el botón de bloqueo en el

control remoto.

Ahorrador de batería

Si se dejan encendidas las luces de
cortesía y las luces de domo, el ahorrador
de batería las apagará después de que
hayan transcurrido 10 minutos desde que
se desactivó el encendido.

29

E174655

Seguros

Compartimiento de equipaje

Presione el botón de liberación ubicado
cerca del interruptor de control de
iluminación, o use el control remoto para
abrir el compartimiento de equipaje.

COMPUERTA LEVADIZA
MANUAL

AVISOS

Es extremadamente peligroso viajar
en el área de carga de un vehículo,

ya sea dentro o fuera de él. En una
colisión, la gente que viaja en estas áreas
es la más propensa a quedar herida o
morir. No permita que la gente viaje en
ningún área de su vehículo que no cuente
con cinturones de seguridad. Asegúrese
de que todos los pasajeros de su vehículo
estén en un asiento y usen correctamente
un cinturón de seguridad.

AVISOS

Asegúrese de cerrar la compuerta
levadiza con el seguro para evitar

que los gases de escape ingresen al
vehículo. Esto también evitará que los
pasajeros y la carga se caigan. Si debe
manejar con la compuerta levadiza abierta,
mantenga las ventilas o las ventanillas
abiertas para que ingrese aire exterior al
vehículo. De no seguir esta advertencia, se
podrían producir lesiones graves.

Nota: Tenga cuidado al abrir o cerrar la
compuerta levadiza en un garaje o en otra
área cerrada para evitar dañarla.

Nota: No cuelgue nada (parillas
portabicicletas, etc.) en el
estabilizador/vidrio o la compuerta levadiza.
Esto podría dañar la compuerta levadiza o
sus componentes.

Nota: no deje abierta la compuerta levadiza
mientras conduce. Esto podría dañar la
compuerta levadiza o sus componentes.

Apertura y cierre de la compuerta
levadiza

Para abrir la compuerta levadiza

Ver Asegurar y desasegurar (página 28).

30

Seguridad

SISTEMA PASIVO ANTI-ROBO

(Si está equipado)

Principio de funcionamiento

El sistema evita que alguien arranque el
motor con una llave codificada
incorrectamente.

Llaves codificadas

Si pierde una llave, puede comprar una de
reemplazo en un distribuidor autorizado.
Si es posible, entréguelas con el número
de llave de la etiqueta proporcionada con
las llaves originales. Un distribuidor
autorizado también puede proporcionarle
llaves adicionales.

Nota: Conserve todas sus llaves borradas
y recodificadas restantes en caso de que
pierda una llave. Haga codificar las llaves
de reemplazo junto con sus llaves restantes.
Consulte un distribuidor autorizado para
obtener más información.

Nota: No proteja sus llaves con objetos
metálicos. Esto podría evitar que el receptor
reconozca una llave codificada.

Activación del inmovilizador del
motor

Cuando mueva el encendido a la posición
OFF, el inmovilizador del motor se activará
automáticamente luego de un periodo de
tiempo corto.

Desactivación del inmovilizador
del motor

Cuando mueva el encendido a la posición
de activado, el inmovilizador del motor se
desactivará automáticamente si se utiliza
una llave codificada correctamente.

Si no puede arrancar el motor con una llave
correctamente codificada, haga que un
distribuidor autorizado verifique el vehículo.

ALARMA ANTI-ROBO (Si está

equipado)

El sistema le advertirá en caso de entrada
no autorizada al vehículo. Se activará si
alguna puerta, el compartimiento de
equipaje o el cofre se abre sin usar el
control remoto.

Las direccionales destellarán y el claxon
sonará si se intenta ingresar al vehículo sin
autorización mientras la alarma está
activada.

Lleve todos los controles remoto a un
distribuidor autorizado si existe algún
posible problema con la alarma de su
vehículo.

Habilitación de la alarma

Nota: Si la alarma se habilita y se abre

puerta del compartimiento de equipaje, se
deshabilitará la alarma. Una vez cerrada, la
alarma volverá a habilitarse.

La alarma está lista para habilitarse
cuando no hay una llave en el encendido
y todas las puertas laterales están
cerradas. Bloquee el vehículo con el control
remoto para habilitar la alarma.

Deshabilitación de la alarma

Deshabilite la alarma mediante cualquiera
de las siguientes acciones:

• Desbloquee las puertas y abra el
compartimiento de equipaje con el
control remoto.

• Active el encendido o arranque el
vehículo con una llave válida.

• Utilice una llave válida en la puerta del
conductor para desbloquear el vehículo
y active el encendido dentro de 12
segundos.

31

1

2

E176972

3

E95179

Volante de dirección

AJUSTE DEL VOLANTE DE
DIRECCIÓN (Si está equipado)

ALERTA

No ajuste el volante de dirección
cuando el vehículo esté en
movimiento.

Nota: cerciórese de estar sentado en la
posición correcta. Ver Modo correcto de
sentarse (página 67).

3. Asegure la columna de la dirección.

CONTROL DE AUDIO

Seleccione el origen requerido en la unidad
de audio.

Con el control, puede accionar las
siguientes funciones:

1. Desbloquee la columna de la dirección.

2. Ajuste el volante de dirección en la
posición deseada.

32

E164289

A

B

C

D

B

A

C

D

E

E164290

Volante de dirección

Tipo 1

B

D

Subir volumen (VOL +)A
Buscar, siguiente llamada o

finalizar llamada
Bajar volumen (VOL -)C
Buscar, llamada anterior o

aceptar llamada

Tipo 2

Subir volumen (VOL +)A
Buscar hacia adelante o

B

siguiente
Bajar volumen (VOL -)C
Buscar hacia atrás o anteriorD
ModoE

Oprima M para seleccionar el origen de
audio.

Buscar, siguiente o anterior

Oprima el botón de búsqueda para:

• sintonizar la radio en la estación
preseleccionada siguiente o anterior.

• Reproducir la pista siguiente o anterior.

Mantenga presionado el botón de
búsqueda para:

• sintonizar la radio en la siguiente
estación hacia arriba o hacia abajo en
la banda de frecuencias.

• buscar una pista.

33

E141533

Volante de dirección

CONTROL DE VOZ (Si está equipado)

Presione el botón para seleccionar o
eliminar el control de voz. Ver SYNC™
(página 183).

Al presionar los botones de búsqueda
hacia adelante o hacia atrás también
cancelará una sesión de voz.

34

E102032

B

A

C

D

E102033

A

B

C

E102051

Limpiadores y lavadores

LIMPIAPARABRISAS

Nota: desempañe completamente el

parabrisa antes de encender los limpia
parabrisas.

Nota: asegúrese de que los
limpiaparabrisas estén desactivados antes
de ingresar a un sistema de lavado
automático de automóviles.

Nota: Instale nuevas hojas de
limpiaparabrisas en cuanto comiencen a
dejar franjas de agua y manchas en el
parabrisas.

Nota: No haga funcionar los limpiadores
con el parabrisas seco. Esto puede rayar el
vidrio, dañar las hojas del limpiador o
quemar el motor del limpiador. Siempre use
los lavadores del parabrisas antes de limpiar
el parabrisas seco.

Barrido intermitente

Intervalo de barrido cortoA
Barrido intermitenteB
Intervalo de barrido largoC

Use el control giratorio para ajustar el
intervalo de barrido intermitente.

LAVAPARABRISAS

Nota: No haga funcionar los lavadores

cuando el depósito esté vacío. Esto puede
ocasionar que la bomba del lavador se
sobrecaliente.

Un solo barridoA
Barrido intermitenteB
Barrido normalC
Barrido a alta velocidadD

Nota: Si mantiene oprimida la palanca del
limpiador en posición A, los limpiadores
seguirán trabajando hasta que libere la
palanca.

Presione el botón para operar los
limpiaparabrisas. Cuando suelte el botón,
los limpiadores funcionarán por un breve
período.

35

E102052

E102053

Limpiadores y lavadores

LIMPIADOR Y LAVADOR DE
MEDALLÓN - 5 PUERTAS

Barrido intermitente

Jale la palanca hacia usted.

Barrido en reversa

El limpiador trasero se encenderá
automáticamente cuando seleccione la
reversa si:

• El limpiador trasero aún no está
encendido.

• La palanca del limpiador está en
posición A, B, C o D.

Puede desactivar esta característica con
la ayuda de un distribuidor autorizado.

Nota: no cuelgue nada en el vidrio o la
compuerta levadiza, por ejemplo parrillas
portabicicletas. Esto puede rayar el vidrio,
dañar las hojas del limpiador o quemar el
motor del limpiador.

Lavador de la ventana trasera

Nota: No haga funcionar los lavadores con

el depósito del lavador vacío. Podría causar
que se sobrecaliente la bomba del lavador.

Nota: No accione los limpiadores por más
de 10 segundos. Podría causar que se
sobrecaliente la bomba del lavador.

Jale la palanca hacia usted para activar
los lavaparabrisas. Cuando suelte la
palanca, el limpiador seguirá funcionando
por un breve período.

36

A

CB

E177029

E184206

A

B

E101829

Iluminación

CONTROL DE ILUMINACIÓN

Posiciones del control de
iluminación

ApagadoA
Las luces de estacionamiento,

B

del tablero de instrumentos, de
placa y luces traseras

FarosC

Luces de estacionamiento

Nota: El uso prolongado de las luces de

estacionamiento cuando el encendido está
desactivado hará que se descargue la
batería.

Ambos lados

Lleve el control de iluminación a la posición
B. Las luces de estacionamiento funcionan
con el encendido activado o desactivado.

Un lado

1. Apague el encendido.

2. Apague el control de iluminación.

3. Asegúrese de que la palanca
indicadora de dirección se encuentre
en la posición central.

4. Mueva el indicador de dirección hacia
arriba o abajo, según corresponda.

Lado derechoA
Lado izquierdoB

Luces altas

Jale la palanca completamente hacia
usted para encender las luces altas.

Jale la palanca completamente hacia
usted de nuevo para apagar las luces altas.

Destellador de los faros

Jale la palanca levemente hacia usted y
suéltela para hacer destellar los faros.

37

E142453

E102016

E112207

B

C

A

Iluminación

RETARDO DE APAGADO DE
FAROS PRINCIPALES

Después de desactivar el encendido, puede
encender los faros tirando la palanca del
indicador de dirección hacia usted.
Escuchará un sonido corto. Los faros se
apagarán automáticamente después de
tres minutos si hay alguna puerta abierta,
o 30 segundos después de cerrar la última
puerta. Puede cancelar esta característica
tirando la palanca del indicador de
dirección hacia usted nuevamente o
activando el encendido.

FAROS DE NIEBLA
DELANTEROS (Si está equipado)

Presione el control para encender o apagar
los faros para niebla.

Puede encender los faros para niebla
cuando el control de luces está en
cualquier posición, excepto en OFF.

INDICADORES DE LUCES
DIRECCIONALES

Empuje la palanca hacia arriba o hacia
abajo para usar los indicadores de
dirección.

Nota: Empuje la palanca ligeramente hacia
arriba o hacia abajo para que los indicadores
de dirección destellen tres veces para
indicar un cambio de pista.

ILUMINACIÓN INTERIOR

Luz de cortesía

ApagadoA
Contacto de la puertaB
EncendidoC

38

Iluminación

Si pone el interruptor en la posición B, la
luz de cortesía se encenderá al
desbloquear o abrir una puerta o la
compuerta levadiza. Si deja una puerta
abierta con el encendido apagado, las
luces de cortesía se apagarán
automáticamente después de poco
tiempo para evitar que se descargue la
batería del vehículo. Para encenderlas
nuevamente, encienda el vehículo durante
un corto periodo de tiempo.

Las luces de cortesía también se
encenderán cuando se apague el
interruptor de encendido. Se apagarán
automáticamente después de un tiempo
corto o cuando se arranca el motor.

Si lleva el interruptor a la posición C
estando el encendido desactivado, se
encenderá la luz de cortesía. Se apagará
automáticamente después de un período
breve a fin de evitar que la batería del
vehículo pierda carga. Para encenderlas
nuevamente, encienda el vehículo durante
un corto periodo de tiempo.

39

E208419

E208420

Ventanas y espejos retrovisores

VENTANAS ELÉCTRICAS (Si está

equipado)

AVISOS

No deje a los niños solos en el
vehículo ni les permita jugar con las
ventanas eléctricas. Podrían hacerse

daños graves.

Al cerrar las ventanas eléctricas,
debe verificar que estén libres de

obstrucciones y asegurarse de que
los niños y las mascotas no estén cerca de
las aberturas de las ventanas.

Presione el control para abrir la ventana.
Levante el control para cerrar la ventana.

Nota: es posible que escuche un sonido
pulsante cuando solo una de las ventanas
está abierta. Baje levemente la ventana
contraria para reducir dicho sonido.

Apertura de un solo toque (Si está

equipado)

Presione el control por completo y suéltelo.
Presiónelo nuevamente o levántelo para
detener la ventana.

Cierre de un solo toque (Si está equipado)

Levante el control por completo y suéltelo.
Oprímalo o levántelo nuevamente para
detener el cierre de la ventana.

Bloqueo de las ventanas

Presione el control para bloquear o
desbloquear los controles de las ventanas
traseras. Este se ilumina cuando los
controles de las ventanas traseras se
bloquean.

Función de rebote (Si está equipado)

La ventana se detiene automáticamente
al cerrarse. Retrocederá un poco si se
encuentra con un obstáculo.

Anulación de la función de rebote

ALERTA

Cuando se cancela la función de
rebote, la ventana no retrocederá si

se encuentra con un obstáculo.
Tenga cuidado al cerrar las ventanas a fin
de evitar lesiones personales y/o daños al
vehículo.

40

E102162

Ventanas y espejos retrovisores

Proceda de la siguiente manera para
anular esta función de protección cuando
existe resistencia, por ejemplo en el
invierno:

1. Cierre la ventana dos veces hasta que
llegue al punto de resistencia y permita
que se regrese.

2. Cierre la ventana una tercera vez hasta
el punto de resistencia. La función de
rebote ahora está desactivada y podrá
cerrar la ventana en forma manual. La
ventana pasará el punto de resistencia
y la podrá cerrar completamente.

Comuníquese con un distribuidor
autorizado lo antes posible, si la ventana
no se cierra después del tercer intento.

Restablecimiento de la función de
rebote

ALERTA

La función de rebote permanece
desactivada hasta que se restablece
la memoria.

Si ha desconectado la batería, debe
restablecer la memoria de rebote en cada
una de las ventanas de manera
independiente.

1. Mantenga levantado el control hasta
que la ventana esté totalmente
cerrada.

2. Suelte el control.

3. Mantenga el control levantado
nuevamente durante algunos
segundos.

4. Suelte el control.

5. Mantenga el control levantado
nuevamente durante algunos
segundos.

6. Suelte el control.

7. Mantenga oprimido el control hasta
que la ventana esté totalmente abierta.

8. Mantenga levantado el control hasta
que la ventana esté totalmente
cerrada.

9. Suelte el control.

10. Abra la ventana e intente cerrarla

automáticamente.

11. Repita el procedimiento si la ventana

no cierra automáticamente.

ESPEJOS RETROVISORES
EXTERIORES

ALERTA

No ajuste los espejos mientras el
vehículo está en movimiento. Este

podría provocar la pérdida de control
del vehículo, lesiones personales graves o
la muerte.

Espejos retrovisores plegables

Puede plegar los espejos retrovisores
exteriores en espacios estrechos o cuando
el vehículo está estacionado a fin de evitar
daños accidentales en los espejos.

Asegúrese de enganchar completamente
el espejo en su soporte al volverlo a colocar
en su posición original.

41

E71281

Ventanas y espejos retrovisores

ALERTA

No subestime la distancia de los
objetos que ve en el espejo retrovisor

exterior. Los objetos que se ven en el
espejo parecen más pequeños y alejados
de lo que realmente están.

Espejos retrovisores exteriores
manuales

E123951

Ambos espejos retrovisores exteriores se
pueden ajustar desde el interior del
vehículo.

Espejos retrovisores exteriores
eléctricos

E71280

Espejo izquierdoA
ApagadoB
Espejo derechoC

Mueva el controlador en la dirección que
indican las flechas para ajustar el espejo.

ESPEJO RETROVISOR
INTERIOR

ALERTA

No ajuste el espejo cuando el
vehículo esté en movimiento.

42

Ventanas y espejos retrovisores

Nota: No limpie el alojamiento ni los vidrios

de ningún espejo con abrasivos,
combustibles u otros productos de limpieza
fuertes a base de petróleo o amoníaco.

Puede ajustar el espejo interior según su
preferencia.

Tire la lengüeta debajo del espejo hacia
usted para reducir el reflejo por la noche.

43

INDICADORES

A B C

D

E203829

TacómetroA
VelocímetroB
Indicador de combustibleC
Pantalla de informaciónD

Tablero de instrumentos

Tacómetro

Indica el régimen del motor en
revoluciones por minuto. El motor podría
sufrir daños si se maneja con la aguja del
tacómetro continuamente sobre los límites
de velocidad.

Pantalla de información

• Odómetro.

• Odómetro de viaje.

• Indicador de cambio de velocidad.

• Autonomía (si está equipada).

• Consumo promedio de combustible (si

está equipado).

• Consumo instantáneo de combustible
(si está equipado).

• Velocidad promedio (si está equipada).

• Temperatura del aire exterior (si está

equipada).

• Computadora de viaje Ver
Computadora de viaje (página 53).

44

Tablero de instrumentos

Indicador de combustible

Active el encendido. El indicador de
combustible muestra la cantidad
aproximada de combustible que queda en
el tanque de combustible. La lectura del
indicador de combustible puede variar
levemente cuando el vehículo está en
movimiento o se desplaza por pendientes.
La flecha adyacente al símbolo de la
bomba de combustible indica en qué lado
del vehículo se encuentra la puerta de la
toma de combustible.

Velocidad máxima del motor

En determinadas condiciones, el sistema
de administración electrónico limita el
régimen del motor a un valor inferior al
predeterminado, para evitar que el motor
se dañe. Este límite de velocidad puede
ocurrir a un valor inferior cuando el vehículo
se detiene o circula a velocidades menores
a los 10 km/h, y no se lo considera una falla
del motor.

ALERTA

Cuando el motor está en marcha,
mantenga la ropa, como las corbatas

y otros objetos, lejos de los
componentes giratorios del motor para
evitar lesiones graves.

INDICADORES Y LUCES DE
ADVERTENCIA

Las siguientes luces e indicadores de
advertencia lo alertarán sobre
irregularidades en el vehículo que podrían
llegar a ser graves. Al arrancar el vehículo,
se encenderán algunas luces a fin de
comprobar su correcto funcionamiento. Si
alguna de las luces permanece encendida
después de arrancar el vehículo, observe
la luz de advertencia del sistema
correspondiente para obtener información
adicional.

Nota: algunos indicadores de advertencia
se muestran en la pantalla de información
y funcionan del mismo modo que las luces
de advertencia, pero no se muestran al
arrancar el vehículo.

Luz de advertencia del sistema de
frenos antibloqueo (Si está equipado)

Si se enciende con el vehículo en
movimiento, esto es señal de

una falla. Seguirá con el sistema
de frenos normal (sin sistema de frenos
antibloqueo), a menos que la luz de
advertencia del mismo se encienda. Haga
que un distribuidor autorizado verifique su
vehículo.

Luz de advertencia de la batería

Si esta luz se enciende durante

la conducción, esto indica que

existe una falla. Apague todo el
equipo eléctrico innecesario. Solicite de
inmediato que un distribuidor autorizado
revise el vehículo.

Luz de advertencia del sistema de
frenos

Se encenderá cuando aplique el

freno de estacionamiento

estando el encendido activado.

Si se enciende mientras maneja,
compruebe que no esté aplicado el freno
de estacionamiento. Si el freno de
estacionamiento no está accionado,
entonces significa que hay una falla en el
sistema. Solicite de inmediato que un
distribuidor autorizado revise el vehículo.

45

E180329

Tablero de instrumentos

ALERTA

Es peligroso manejar el vehículo con
la luz de advertencia encendida. Se

podría producir una disminución
importante en el desempeño de los frenos.
Le tomará más tiempo y distancia detener
el vehículo. Solicite de inmediato que un
distribuidor autorizado revise el vehículo.
Manejar grandes distancias con el freno
de estacionamiento accionado puede
causar fallas en los frenos, con el riesgo de
sufrir lesiones personales.

Indicador de dirección

Se ilumina cuando se activan las
luces direccionales izquierdas o

derechas y también cuando se
activan las luces intermitentes de
advertencia de peligro. Si los indicadores
permanecen encendidos o destellan más
rápido, verifique si hay un foco fundido.
Ver Cambio de focos (página 128).

Luz de advertencia de puerta
abierta (Si está equipado)

Se ilumina cuando activa el

encendido y permanece así si

cualquiera de las puertas, el
cofre o la compuerta levadiza están mal
cerrados.

Si se mantiene encendida o si se
ilumina mientras usted conduce,

indica una falla. Pare el vehículo
tan pronto como encuentre la forma
segura de hacerlo y apague el motor.
Revise el nivel del líquido refrigerante. Ver

Comprobación del refrigerante de
motor (página 123).

Luz de advertencia del aceite del
motor

ALERTA

no reanude su viaje si está encendido
este indicador, aunque el nivel de

aceite sea correcto. Solicite de
inmediato que un distribuidor autorizado
revise el vehículo.

Si se enciende cuando el motor
está en marcha o el vehículo se

está manejando, es señal de
falla. Pare el vehículo tan pronto como
encuentre la forma segura de hacerlo y
apague el motor. Compruebe el nivel de
aceite del motor. Ver Comprobación del

aceite de motor (página 122).

Luces de advertencia del motor

Luz indicadora de mal

funcionamiento

Luz de advertencia de la
temperatura del refrigerante del
motor

ALERTA

no reanude su viaje si está encendido
este indicador, aunque el nivel de

aceite sea correcto. Solicite de
inmediato que un distribuidor autorizado
revise el vehículo.

Luz de advertencia de falla en el
tren motriz

46

E95339

Tablero de instrumentos

Todos los vehículos

Si se enciende alguna de estas luces
cuando el motor está funcionando, esto
indica una falla. El motor continuará
funcionando pero tendrá una potencia
limitada. Si destella cuando está
conduciendo, reduzca inmediatamente la
velocidad de su vehículo. Si continúa
destellando, evite acelerar o desacelerar
abruptamente. Solicite de inmediato que
un distribuidor autorizado revise el
vehículo.

ALERTA

Compruebe inmediatamente.

Si ambas luces se iluminan al mismo
tiempo, detenga el vehículo lo antes
posible en un lugar seguro (si continúa
conduciendo, la potencia del motor puede
disminuir). Apague el encendido e intente
volver a arrancar el motor. Si el motor
vuelve a arrancar, haga que un distribuidor
autorizado verifique el vehículo de
inmediato. Cuando el motor no vuelve a
arrancar, será necesario verificar el
vehículo antes de seguir el viaje.

Luz de advertencia de bolsas de
aire delanteras (Si está equipado)

Si no se enciende al arrancar el
vehículo, continúa destellando

o permanece encendida, es
señal de falla. Haga que un distribuidor
autorizado verifique su vehículo.

Indicador de los faros para niebla
delanteros (Si está equipado)

Éste se enciende cuando

enciende los faros para niebla

delanteros.

Indicador de calentador del
combustible (Si está equipado)

Si se ilumina, espere hasta que
se apague antes de arrancar. Si

destella, desactive el encendido
y vuelva a activarlo. Si se ilumina, espere
hasta que se apague antes de arrancar.

Indicador de faro

Se encenderá cuando se

enciendan las luces bajas de los

faros o las luces de
posicionamiento lateral y traseras.

Indicador de advertencia de las
luces altas

Se enciende al encender las

luces altas de los faros

delanteros. Destellará cuando
utilice el destellador de los faros.

Asistencia de arranque en
pendientes (Si está equipado)

Si se enciende con el vehículo en

movimiento, esto es señal de

una falla.

Luz de advertencia de nivel bajo de
combustible

Si esta luz se enciende, vuelva a

poner combustible tan pronto

como sea posible.

Luz indicadora de mal
funcionamiento

La luz indicadora de servicio del motor a
la brevedad se enciende cuando activa el
encendido antes de arrancar el motor para
revisar el bulbo.

47

E67040

E148863

Tablero de instrumentos

Si permanece encendido luego
de encender el motor, significa

que el sistema de diagnóstico a
bordo ha detectado una falla del sistema
de control de emisiones del vehículo.

Si parpadea, se está produciendo una falla
de encendido del motor que puede dañar
el convertidor catalítico. Maneje de manera
moderada (evite aceleraciones y
deceleraciones bruscas) y lleve el vehículo
de inmediato para que se le dé servicio.

Nota: en situaciones de falla de
sincronización de la ignición del motor, las
temperaturas excesivas en el escape
podrían dañar el convertidor catalítico y
otros componentes del vehículo.

Advertencia de velocidad excedida

(Si está equipado)

Se encenderá si el vehículo

supera los 120km/h.

Dirección hidráulica

Si se ilumina mientras usted

conduce, indica una falla del

sistema de dirección asistida.
Continuará teniendo el control total de la
dirección pero le costará más trabajo
mover el volante. Haga que un distribuidor
autorizado verifique el sistema tan pronto
como sea posible.

Faros de niebla traseros

Éste se enciende cuando

enciende los faros para niebla

traseros.

la información de mantenimiento
programado (Si está equipado)

Se ilumina cuando el vehículo ha
alcanzado el kilometraje

(millaje) o el tiempo (lo que
ocurra primero) programado en el que
debe realizar el mantenimiento de acuerdo
con las tablas de mantenimiento
programado.

Recordatorio de cinturones de
seguridad

Ver Recordatorio de

cinturones de seguridad

(página 16).

Indicador de cambio (Si está equipado)

Se encenderá para informarle

que el cambio a una velocidad

superior puede mejorar el
consumo de combustible y bajar las
emisiones de CO2. También se encenderá
para informarle que el motor se acerca a
la velocidad máxima.

Indicador del control de la tracción
y de la estabilidad (Si está equipado)

Mientras está conduciendo, se

ilumina cuando el sistema está

en funcionamiento. Después de
activar el encendido, si no se ilumina o está
iluminada constantemente mientras está
conduciendo, indica una falla. Durante una
falla, el sistema se apagará. Haga que un
distribuidor autorizado verifique el vehículo
tan pronto como sea posible.

48

Tablero de instrumentos

Control de la tracción y de la
estabilidad apagado (Si está equipado)

Se enciende cuando desactiva
el sistema de control de la

estabilidad. Se apagará cuando
se vuelva a activar el sistema o cuando se
desactive el encendido.

ADVERTENCIAS E
INDICADORES AUDIBLES

Puerta entreabierta (Si está equipado)

Suena cuando el vehículo supera el límite
de velocidad predeterminado y cuando
una de las puertas ha quedado abierta o
entreabierta. La campanilla sonará solo
una vez por ciclo de llave de encendido.

Faros encendidos (Si está equipado)

Suena cuando gira la llave del encendido
a la posición de OFF y abre la puerta del
conductor, y ha dejado encendidos los
faros o las luces de estacionamiento.

Vehículo no estacionado

Suena cuando se abre la puerta y el
vehículo no está en la posición de
estacionamiento.

Recordatorio de cinturón de
seguridad (Si está equipado)

Se activa cuando la velocidad del vehículo
supera el límite de velocidad
predeterminado y los cinturones de
seguridad están desabrochados.

Freno de estacionamiento

Suena cuando el vehículo supera el límite
de velocidad predeterminado con el freno
de estacionamiento activado. Se detendrá
apenas detenga el vehículo o suelte el
freno de estacionamiento.

Mal funcionamiento de la luz
indicadora de bolsa de aire (Si está

equipado)

Suena cuando no funciona la luz
indicadora de bolsa de aire.

49

E103626

Pantallas de información

INFORMACIÓN GENERAL

ALERTA

Manejar mientras está distraído
puede tener como consecuencia la

pérdida de control del vehículo,
colisiones y lesiones. Le recomendamos
enfáticamente que tenga extrema
precaución cuando utilice cualquier
dispositivo que pudiera distraerlo mientras
maneja. Su responsabilidad principal es el
manejo seguro de su vehículo.
Recomendamos que no se use ningún
dispositivo portátil al manejar y sugerimos
el uso de sistemas operados por voz
siempre que sea posible. Asegúrese de
estar al tanto de todas las leyes locales
correspondientes que pudieran regir el uso
de dispositivos electrónicos al manejar.

Diversos sistemas del vehículo se pueden
controlar usando los controles de la
pantalla de información de la unidad de
audio. La información correspondiente
aparece en la pantalla de información.

Controles de la pantalla de
información (Si está equipado)

• Presione los botones de flecha arriba

y abajo para recorrer y resaltar las
opciones de los menús.

• Oprima el botón de flecha derecha

para ingresar a los submenús.

• Presiones el botón de flecha izquierda
para salir de los menús.

• Presione el botón OK para seleccionar
y confirmar ajustes o mensajes.

Presione el botón MENU de la radio para
acceder a algunas funciones configurables.
Utilice la flecha de control para las
siguientes funciones:

• Configuración de SYNC. Acceso a las
configuraciones generales de SYNC.
Ver SYNC™ (página 183).

• Aplicaciones SYNC. Acceso a las
aplicaciones SYNC. Ver SYNC™
(página 183).

• Configuración de audio. Define las
configuraciones de audio. Ver Unidad
de audio (página 163).

• Configuraciones del vehículo. Le
permite configurar estas funciones:

• Control de tracción. Puede activar

o desactivar el control de tracción.
Ver Funcionamiento (página 91).

• Reloj. Le permite ajustar la hora y la
fecha.

• Pantalla. Le permite programar el
idioma en la pantalla y en el sistema
de reconocimiento de voz.

• Sistema. Le permite ver los mensajes
informativos que se encuentran activos
actualmente.

Ajuste del reloj

1. Presione el botón MENU en la radio.

2. Seleccione Reloj y luego presione OK.

3. Seleccione Ajustar reloj y luego
presione OK.

4. Utilice las flechas hacia arriba o hacia
abajo para aumentar o disminuir la
hora y los minutos.

5. Utilice las flechas hacia la izquierda o
hacia la derecha para alternar entre el
ajuste de hora o de minuto.

50

Pantallas de información

6. Presione OK cuando termine.
o

1. Presione el símbolo # de la radio para

acceder al ajuste del reloj.

2. Utilice las flechas hacia arriba o hacia
abajo para aumentar o disminuir la
hora y los minutos.

3. Utilice las flechas hacia la izquierda o
hacia la derecha para alternar entre el
ajuste de hora o de minuto.

4. Presione OK cuando termine.

Ajuste de la fecha

1. Presione el botón MENU en la radio.

2. Seleccione Reloj y luego presione OK.

3. Seleccione Ajustar fecha y luego
presione OK.

4. Utilice las flechas hacia arriba o hacia
abajo para aumentar o disminuir el día,
el mes y el año.

Menú de la radio

Bluetooth activ.Config. SYNC
Dispositivo Bluetooth
Config. predet.
Reinicio general
Instal. en SYNC
Info del sistema
Config. de voz
Revisar USB

Aplicaciones SYNC.

Volumen adaptable.Configuración del audio
Sonido

5. Utilice las flechas hacia la izquierda o
hacia la derecha para alternar entre el
ajuste del día, el mes y el año.

6. Presione OK cuando termine.

24 Hour Mode (Modo de 24 horas)

1. Presione el botón MENU en la radio.

2. Seleccione Reloj y luego presione OK.

3. Elija Modo de 24h.

4. Marque el recuadro de selección con
el botón OK para activar el modo de
24h o desactívelo para activar el modo
de 12h.

Estructura de menús: Pantalla de
información (Si está equipado)

Puede acceder al menú usando el control
de la pantalla de información.

Nota: Es posible que algunas opciones
luzcan diferentes o que no aparezcan si se
trata de elementos opcionales.

Menú

51

Prueba de sistema

Pantallas de información

Menú

Ocupación DSP
Ecualizador DSP

Campanillas de informaciónCampanillasConfiguración del vehículo

Campanillas de advertencia
Configurar horaAjustar reloj
Configurar la fecha
24-hour mode
IdiomaConfiguración de la pantalla

Límite de velocidadMyKey

ApagadoAdvertencia de velocidad

70-140 km/h
Límite de volumen
Información
Borrar todas las MyKey

Teléfono-SYNC

Marcar un núm.

Remarcar

Agenda

Historial llam.

Marcado rápido

Msj. de texto

Dispositivos BT

Config. teléfono

52

E146272

Pantallas de información

COMPUTADORA DE VIAJE

Oprima el botón para desplazarse por las
pantallas:

• Odómetro.

• Odómetro de viaje.

• Autonomía.

• Consumo promedio de combustible.

• Consumo de combustible instantáneo.

• Velocidad promedio.

• Temperatura del aire exterior.

• Indicador de cambio de velocidad.

Se puede restablecer el odómetro de viaje,
el rendimiento promedio de combustible
y la velocidad promedio. Para esto,
desplácese hasta la pantalla deseada y
luego mantenga presionado el botón hasta
que la pantalla aparezca completamente
cubierta de guiones.

La computadora de viaje incluye las
siguientes pantallas de información:

Odómetro

Registra la distancia total recorrida por el
vehículo.

Cta. km parcial

Registra la distancia recorrida desde el
último restablecimiento de la función.

Dist. p/ vacío (Si está equipado)

Indica la distancia aproximada que el
vehículo puede recorrer con el combustible
que resta en el tanque. Los cambios en el
modo de manejar el vehículo pueden hacer
que el valor varíe.

Consumo med. (Si está equipado)

Indica el consumo promedio de
combustible a partir del último
restablecimiento de la función.

Eco comb inst (Si está equipado)

Indica el consumo actual de combustible.

Velocid. media (Si está equipado)

Indica la velocidad promedio calculada
desde que se restableció por última vez
esta función.

Indicación de temperatura
ambiental exterior (Si está equipado)

Esta opción permite ver la temperatura
ambiental externa en grados Celsius.

Indicador de cambio (Si está equipado)

Indica cuándo aumentar la velocidad para
ahorrar combustible.

Habilitación y deshabilitación del
indicador de cambio

1. Presione el botón TRIP hasta que
aparezca ECONO en la pantalla.

2. Manténgalo presionado durante más
de dos segundos hasta que aparezca
ECONO ACTIVADO para habilitarlo.

3. Manténgalo presionado durante más
de dos segundos hasta que aparezca
ECONO DESACTIVADO para
deshabilitarlo.

53

E103626

Pantallas de información

Una vez habilitado el indicador de cambio,
la luz indicadora se enciende durante 3
segundos.

CONFIGURACIÓN
PERSONALIZADA (Si está equipado)

Unidades de medición

Para cambiar entre unidades métricas e
imperiales, desplácese a esta pantalla y
oprima el botón OK.

Cambiar entre unidades métricas e
imperiales afectará las siguientes
pantallas:

• Autonomía.

• Consumo promedio de combustible.

• Consumo de combustible instantáneo.

• Velocidad promedio.

MENSAJES DE INFORMACIÓN

(Si está equipado)

Nota: según las opciones provistas en el

vehículo, no todos los mensajes se
mostrarán o estarán disponibles. Es posible
que algunos mensajes se muestren
abreviados o acortados, según el tipo de
pantalla multifunción equipada en su
vehículo.

Oprima el botón OK para confirmar que
desea eliminar algunos mensajes de la
pantalla de información. Los demás
mensajes se borrarán automáticamente
después de un momento.

Es necesario confirmar ciertos mensajes
antes de poder tener acceso a los menús.

El indicador de mensajes se
ilumina para acompañar algunos

mensajes. Será de color rojo o
ámbar, dependiendo de la gravedad del
mensaje, y se quedará encendido hasta
que se haya rectificado la causa del
mensaje.

Algunos mensajes se complementarán
con un símbolo específico del sistema con
un indicador de mensaje.

Bolsa de aire

Mensaje

Bolsa de aire averiada Serv. inme­diato

Indicador de

mensajes

ámbar

54

Acción

Haga que un distribuidor autorizado
verifique el sistema tan pronto
como sea posible.

Pantallas de información

Puertas abiertas

Mensaje

Puerta trasera del lado del
conductor abierta

Puerta trasera del lado del pasajero
abierta

Puerta trasera lado conductor
abierta

Indicador de

mensajes

rojoPuerta del conductor abierta

rojo

rojoPuerta del pasajero abierta

rojo

rojoCajuela abierta

ámbarPuerta del conductor abierta

ámbar

ámbarPuerta del pasajero abierta

ámbarPuerta trasera lado pasajero abierta

ámbarCajuela abierta

Acción

El vehículo está en movimiento.
Detenga el vehículo lo antes posible
y cierre la puerta.

El vehículo está en movimiento.
Detenga el vehículo lo antes posible
y cierre la puerta.

El vehículo está en movimiento.
Detenga el vehículo lo antes posible
y cierre la puerta.

El vehículo está en movimiento.
Detenga el vehículo lo antes posible
y cierre la puerta.

El vehículo está en movimiento.
Detenga el vehículo lo antes posible
y cierre la puerta.

El vehículo no está en movimiento.
Cierre la puerta.

El vehículo no está en movimiento.
Cierre la puerta.

El vehículo no está en movimiento.
Cierre la puerta.

El vehículo no está en movimiento.
Cierre la puerta.

El vehículo no está en movimiento.
Cierre la puerta.

55

Pantallas de información

MyKey

Mensaje

MyKey Velocidad limitada a <XX>
mph

MyKey Verificar velocidad Conducir
c/cuidado

MyKey Cerca de velocidad máxima
de vehículo

ESP

Mensaje

Indicador de

mensajes

-

ámbar

ámbarMyKey Vehículo a velocidad máx.

Indicador de

mensajes

-Control de tracción apagado

Acción

Aparece cuando MyKey está activo.-MyKey activa Conducir con cuidado
Al arrancar el vehículo y con MyKey

en uso, muestra que el límite de
velocidad MyKey está activo.

Aparece cuando MyKey está activo.ámbar

Si usa una MyKey, el límite de velo­cidad de MyKey está activo y la
velocidad del vehículo se acerca a
130 km/h.

Alcanzó el límite de velocidad esta­blecido para su MyKey.

Acción

Estado del sistema de control de
tracción después de desactivarlo

Mantenimiento

Mensaje

Nivel bajo de líquido de frenos
Servicio inmediato

Sistema de frenos averiado Detén­gase con cuidado

Indicador de

mensajes

rojo

rojo

ámbarMotor Averiado Servicio inmediato

56

Acción

Ver Verificación del fluido de
frenos (página 124).

Solicite a su distribuidor autorizado
que revise de inmediato el sistema.

Haga que un distribuidor autorizado
verifique el sistema tan pronto
como sea posible.

Pantallas de información

Dirección

Mensaje

Bloqueo dirección averiado Detén­gase con cuidado

Indicador de

mensajes

rojo

Solicite a su distribuidor autorizado
que revise de inmediato el sistema.

Se conservarán todas las funciones
de dirección, pero usted deberá
ejercer mayor fuerza sobre el

ámbarDirección asistida averiada Revisar

volante de dirección. Haga que un
distribuidor autorizado verifique el
sistema tan pronto como sea
posible.

Transmisión

Mensaje

Transmisión averiada Servico
inmediato

Indicador de

mensajes

rojo

Solicite a su distribuidor autorizado
que revise de inmediato el sistema.

Bajo ciertas condiciones de
conducción, es posible que los
embragues de la transmisión se
sobrecalienten. En estas circunstan-

cias, es necesario presionar el pedal
Transmisión sobrecalentada Pare
con cuidado evitar que se produzcan daños en

rojo

del freno y detener el vehículo para

la transmisión. Seleccione N o P y

aplique el freno de estacionamiento

hasta que se enfríe la transmisión y

desaparezca el mensaje de la

pantalla.

Ver Transmisión automática

-Vehículo no en Park Seleccionar P

(página 85). Ver Arranque y paro

del motor (página 75).

Ver Transmisión automática

-Seleccione N o P para arrancar

(página 85). Ver Arranque y paro

del motor (página 75).

Acción

Acción

57

Pantallas de información

Mensaje

Control de estabilidad

Mensaje

Indicador de

mensajes

-Pise el freno para arrancar

-Seleccionar N para arrancar

-Puerta abierta Poner freno

Indicador de

mensajes

ámbarABS averiado Servicio inmediato

-Modo deportivo

-AdvanceTrac apagado

Acción

Ver Arranque y paro del motor
(página 75).

Ver Transmisión automática
(página 85). Ver Arranque y paro
del motor (página 75).

Ver Transmisión automática
(página 85). Ver Arranque y paro

del motor (página 75).

Acción

Haga que un distribuidor autorizado
verifique el sistema tan pronto
como sea posible.

Lleve el vehículo a un distribuidor
autorizado para revisar el sistema.

Ver Uso del control de estabi-
lidad (página 92).

58

Control de clima

FUNCIONAMIENTO

Aire exterior

Mantenga las admisiones de aire en frente
del parabrisas sin obstrucciones (como
por ejemplo, nieve u hojas) para permitir
que el sistema de control de clima
funcione en forma eficaz.

Aire recirculado

ALERTA

El uso prolongado de aire recirculado
puede causar que las ventanas se

empañen. Si las ventanas se
empañan, siga las configuraciones para
desempañar el parabrisas.

El aire actualmente del compartimento de
pasajeros vuelve a circular. El aire exterior
no ingresa al vehículo.

Calefacción

El desempeño de la calefacción depende
de la temperatura del anticongelante para
motor.

Información general sobre cómo
controlar el clima interior

Cierre completamente todas las ventanas.

Calefacción del interior

Dirija el aire hacia los pies. En condiciones
frías o húmedas, dirija un poco de aire
hacia el parabrisas y las ventanas de las
puertas.

Enfriamiento del interior

Dirija el aire hacia la cara.

Aire acondicionado

El sistema dirige el aire a través del
evaporador para enfriarlo. El evaporador
extrae la humedad del aire para ayudar a
mantener las ventanas desempañadas. El
sistema dirige la condensación resultante
al exterior del vehículo, lo que puede hacer
que se forme un pequeño charco de agua
debajo de su vehículo Esto es normal.

Nota: El aire acondicionado funciona solo
cuando la temperatura es superior a 4°C.

Nota: Cuando utiliza el aire acondicionado,
el vehículo utiliza más combustible.

VENTILAS DE AIRE

Ventilas de aire centrales

E174289

Ventilas laterales de aire

59

E71942

A

B

C

D

E

F

E206609

Control de clima

CONTROL DE CLIMA MANUAL

Control de velocidad del ventilador: controla el volumen de aire que circula

A

en el vehículo. Se utiliza para ajustar la velocidad deseada del ventilador, y para
apagarlo. Si apaga el ventilador, es posible que el parabrisas se empañe.

Aire recirculado: Oprima el botón para cambiar entre aire externo y aire

B

recirculado. Cuando selecciona aire recirculado, el botón se ilumina y el aire del
compartimiento de pasajeros vuelve a circular. Esto puede reducir el tiempo
necesario para enfriar el interior y evitar que ingresen al vehículo olores
indeseados.

Control de temperatura: Controla la temperatura del aire que circula en el

C

vehículo. Se utiliza para seleccionar la temperatura deseada. Si selecciona
MAX A/C, el aire recirculado y el A/C se activan automáticamente y la
temperatura se configura en mínimo. Si se desactiva el A/C o el aire recirculado,
la función MAX A/C se desactiva automáticamente.

Aire acondicionado: Presione el botón para activar o desactivar el aire

D

acondicionado. El aire acondicionado enfría el vehículo. Para mejorar el
desempeño del aire acondicionado, conduzca con las ventanas ligeramente
abiertas durante los primeros dos o tres minutos.

Control de distribución del aire: Ajustar para seleccionar la distribución de

E

aire deseada.
Medallón calentado: enciende y apaga el medallón calentado. Ver Ventanas

F

calentadas (página 65).

60

B E FC D

H

I

JKL

G

A

E203686

Control de clima

Seleccionar para distribuir el aire
a través de las ventilaciones del
tablero de instrumentos.

Seleccione para distribuir el aire
a través de las ventilaciones del
tablero de instrumentos y el piso.

Seleccionar para distribuir el aire
a través de las ventilas de aire
del espacio para los pies.

Seleccione para distribuir el aire
a través de las ventilaciones del

parabrisas y el piso. Esta función
desactivará automáticamente el aire
recirculado para mejorar la función de
desempañado. Puede activar el aire
recirculado presionando nuevamente el
botón.

usar esta configuración para desempañar
y eliminar capas delgadas de hielo sobre
el parabrisas. También puede aumentar
la temperatura y la velocidad del
ventilador para mejorar la limpieza.

Nota: Cuando se selecciona el modo de
desempañado, el A/C se activará
automáticamente. El compresor del A/C
seguirá funcionando aún cuando se apague
el A/C, sin importar el estado de la luz
indicadora.

CONTROL AUTOMÁTICO DE CLIMA

Seleccionar para distribuir el aire
a través de las ventilas de aire
del parabrisas. También puede

Velocidad del ventilador: Controla el volumen de aire que circula en el

A

vehículo. Gire el control para seleccionar la velocidad del ventilador que desea.
La configuración aparece en la pantalla.

MAX A/C: oprima el botón para distribuir el máximo de aire acondicionado a

B

través de las ventilas del tablero de instrumentos. Este modo es más eficiente
que el aire acondicionado normal.

61

Control de clima

Aire acondicionado: Presione el botón para activar o desactivar el aire

C

acondicionado. Para mejorar el aire acondicionado en los días calurosos al
arrancar el vehículo, conduzca con las ventanas levemente abiertas durante
dos a tres minutos. En determinadas condiciones (por ejemplo, desempañado),
el compresor del A/C puede continuar funcionando aunque el A/C esté apagado.

Aire recirculado: Oprima el botón para cambiar entre aire externo y aire

D

recirculado. El aire que se encuentra actualmente en el compartimento de
pasajeros vuelve a circular. Esto puede reducir el tiempo necesario para enfriar
el interior y evitar que ingresen al vehículo olores indeseados.

Desempañado MÁX.: este modo desempaña rápidamente el parabrisas.

E

Presione el botón para distribuir aire exterior a través de las ventilas de aire del
parabrisas. El aire acondicionado se selecciona de manera automática. El
ventilador se fija en la velocidad más alta y la temperatura en HI. Oprima el
botón AUTO para volver al modo automático.

Control de temperatura: Controla la temperatura del aire que circula en el

F

vehículo. Se utiliza para seleccionar la temperatura deseada. La configuración
aparece en la pantalla.

Nota: una temperatura agradable para el cuerpo humano se encuentra entre
21 °C y 27 °C; configure la temperatura dentro de un rango razonable.

Medallón calentado: enciende y apaga el medallón calentado. Ver Ventanas

G

calentadas (página 65).
AUTO: oprima el botón para seleccionar la operación automática. El sistema

H

controla automáticamente la temperatura, la cantidad y la distribución del
flujo de aire para alcanzar y mantener la temperatura seleccionada
anteriormente.

Desempañador: oprima el botón para distribuir el aire a las ventilas del

I

parabrisas y del desempañador. Se puede utilizar esta configuración para
desempañar y eliminar capas delgadas de hielo sobre el parabrisas. Cuando
se activa el modo de desempañado, el A/C se encenderá automáticamente.

Tablero de instrumentos: Oprima el botón para distribuir el aire a través de

J

las ventilas del tablero de instrumentos.

Piso: Oprima el botón para distribuir el aire a través de las ventilas respectivas.K
Botón de encendido y apagado: oprima el botón para encender o apagar el

L

sistema.

62

Control de clima

CONSEJOS PARA EL CONTROL
DEL CLIMA INTERIOR

Consejos generales

Nota: El uso prolongado del aire recirculado

puede causar que las ventanas se empañen.
Nota: Puede sentir una pequeña cantidad

de aire de las ventilas de aire del piso
independientemente del ajuste de
distribución de aire.

Nota: Para reducir la humedad acumulada
dentro del vehículo, no maneje con el
sistema desactivado o con el aire
recirculado activado siempre.

Nota: No coloque objetos bajo los asientos
delanteros, ya que pueden interferir con el
flujo de aire hacia los asientos traseros.

Calefacción del interior rápidamente

Ajuste la velocidad del ventilador al

1

máximo.
Ajuste el control de temperatura al

2

máximo.
Ajuste el control de distribución de aire

3

hacia la posición de respiraderos del
piso.

Nota: Retire toda la nieve, hielo u hojas del
área de admisión de aire en la parte inferior
del parabrisas.

Para minimizar la humedad en el sistema
de aire acondicionado y reducir los olores
desagradables, apague el aire
acondicionado y mantenga el ventilador
encendido durante al menos dos minutos
antes de apagar el motor. Haga lo
siguiente:

1. Mantenga el motor en funcionamiento.

2. Para apagar el aire acondicionado,

presione el botón A/C.

3. Mantenga encendido el ventilador.

4. Ajuste la temperatura al máximo.

5. Use aire exterior, no aire recirculado.

6. Espere uno o dos minutos y luego
apague el motor.

Vehículo con control automático de climaVehículo con control manual de clima

Ajuste la velocidad del ventilador al
máximo.

Ajuste el control de temperatura al
máximo.

Presione el botón del piso para distribuir
aire hacia los respiraderos del piso.

63

Control de clima

La configuración recomendada calefacción

Vehículo con control automático de climaVehículo con control manual de clima

1

segundo máximo ajuste.
Ajuste el control de temperatura al punto

2

medio de la configuración caliente.
Ajuste el control de distribución de aire

3

hacia la posición de respiraderos del piso
y parabrisas.

Enfriamiento del interior rápidamente

1

máximo.

2

posición MAX A/C.
Ajuste el control de distribución de aire

3

hacia la posición de respiraderos del
tablero de instrumentos.

La configuración recomendada enfriamiento

Oprima el botón AUTO.Ajuste la velocidad del ventilador al

Ajuste el control de temperatura a la
configuración deseada.

Vehículo con control automático de climaVehículo con control manual de clima

Oprima el botón AUTO.Ajuste la velocidad del ventilador al

Ajuste el control de temperatura en bajo.Ajuste el control de temperatura a la

1

segundo máximo ajuste.
Ajuste el control de temperatura al punto

2

medio de la configuración fría.
Ajuste el control de distribución de aire

3

hacia la posición de respiraderos del
tablero de instrumentos.

Vehículo con control automático de climaVehículo con control manual de clima

Oprima el botón AUTO.Ajuste la velocidad del ventilador al

Ajuste el control de temperatura a la
configuración deseada.

Abra todas las ventilaciones de aire del
tablero de instrumentos y dirija el flujo
de aire hacia donde desee.

64

E72507

Control de clima

Vehículo detenido durante períodos extendidos con temperaturas
ambiente extremadamente altas

Vehículo con control automático de climaVehículo con control manual de clima

Aplique el freno de estacionamiento.Aplique el freno de estacionamiento.1

Mueva la palanca selectora de transmi-

2

sión a la posición P (transmisión automá­tica) o neutra (transmisión manual).

3

desee.

4

posición MAX A/C.
Ajuste el control de distribución de aire

5

hacia la posición de respiraderos del
tablero de instrumentos.

Cómo desempañar o quitar la escarcha del parabrisas y de las ventanas
laterales en clima frío

Presione el botón de desempañamiento

1

y quitar escarcha del parabrisas.
Ajuste el control de temperatura a la

2

configuración deseada.
Dirija las ventilas de aire exteriores del

3

panel de instrumentos hacia las
ventanas laterales.

Ajuste la velocidad del ventilador al

4

máximo.

Mueva la palanca selectora de transmi­sión a la posición P (transmisión automá­tica) o neutra (transmisión manual).

Oprima el botón AUTO.Ajuste la velocidad del ventilador según

Ajuste el control de temperatura en bajo.Ajuste el control de temperatura a la

Ajuste el control de distribución de aire
hacia la posición de respiraderos del
tablero de instrumentos.

Vehículo con control automático de climaVehículo con control manual de clima

Oprima el botón para desempañar y
quitar escarcha del limpiaparabrisas.

Ajuste el control de temperatura a la
configuración deseada.

Dirija las ventilas de aire exteriores del
panel de instrumentos hacia las
ventanas laterales.

VENTANAS CALENTADAS (Si

está equipado)

Nota: Asegúrese de que el motor esté

funcionando antes de encender el medallón
calentado.

Medallón calentado

Presione el botón para eliminar
el hielo y desempañar el

medallón calentado. Presione el
botón para desactivar el sistema. Se
desactiva automáticamente después de
10 minutos o al apagar el encendido.

65

Control de clima

Nota: no utilice hojas de afeitar u otros

objetos afilados para limpiar o quitar
calcomanías desde adentro del medallón
calentado. La garantía del vehículo no
cubre daños ocasionados a las líneas
térmicas del medallón calentado.

FILTRO DE AIRE PARA LA
CABINA

Su vehículo está equipado con un filtro de
aire de la cabina. Se ubica detrás de la
consola central.

El sistema de filtración de partículas
reduce la concentración de partículas,
como polvo, esporas y polen, suspendidas
en el aire que entra al vehículo.

Nota: Asegúrese de que tiene un filtro de
aire de la cabina instalado en todo
momento. Esto evita que objetos extraños
ingresen al sistema. Si se hace funcionar el
sistema sin un filtro, podría deteriorar o
dañar el sistema.

El sistema de filtración de partículas
proporciona los siguientes beneficios a
usted y sus pasajeros:

• Mejora la comodidad de manejo del
usuario, ya que reduce la concentración
de partículas.

• Ayuda a mantener la limpieza del
compartimiento interior.

• Protege a los componentes del control
de aire acondicionado y calefacción
del depósito de partículas.

Reemplace el filtro en intervalos
periódicos.

Para obtener información adicional sobre
el filtro de aire de la cabina o para
reemplazar el filtro, consulte con un
distribuidor autorizado.

66

E68595

Asientos

MODO CORRECTO DE
SENTARSE

AVISOS

Sentarse de manera incorrecta, fuera
de posición con el respaldo muy

reclinado hacia atrás puede levantar
el peso del cojín del asiento y afectar la
decisión del sistema de sensores del
copiloto, lo que puede ocasionar lesiones
graves o la muerte en caso de un choque.
Siéntese siempre derecho contra el
respaldo, con los pies en el piso.

No recline el respaldo, ya que esto

podría causar que el ocupante se

deslice por debajo del cinturón de
seguridad, lo que le provocaría graves
lesiones en caso de un choque.

No coloque objetos más altos que el

respaldo para reducir el riesgo de

lesiones graves en caso de choque
o durante una frenada brusca.

El uso correcto de estos componentes
proporciona mejor protección para los
ocupantes en caso de accidente.

ALERTA

Nunca ajuste los asiento cuando el

vehículo esté en movimiento.

Nota: El cinturón de seguridad se debe usar
adecuadamente para sostener el cuerpo en
una posición que permita que la bolsa de
aire logre su máximo efecto.

Posición de conducción correcta

• Siéntese en la posición más vertical
posible y con el respaldo reclinado
menos de 30 grados.

• Ajusta el apoyacabezas.

• No coloque el asiento delantero

demasiado cerca del tablero. Lo mismo
aplica al pasajero delantero.

• El conductor debe sostener el volante
con los brazos ligeramente doblados,
así como las piernas, para que pueda
presionar los pedales por completo.

• Coloque la correo de hombro del
cinturón de seguridad sobre el centro
de su hombro y la correa de pelvis
apretada alrededor de sus caderas.

Asegúrese de que la posición de
conducción le sea cómoda y que puede
mantener total control del vehículo.

CABECERAS

AVISOS

Ajuste por completo la cabecera
antes de sentarse en el vehículo o de

manejarlo. Esto ayudará a minimizar
el riesgo de lesiones en el cuello en el caso
de un choque. No ajuste la cabecera
cuando el vehículo está en movimiento.

Las cabeceras son dispositivos de

seguridad. Siempre que sea posible,

se deben instalar y ajustar
correctamente cuando los asientos
correspondientes estén ocupados.

Instale la cabecera correctamente

para ayudar a minimizar el riesgo de

lesiones en el cuello en el caso de un
choque.

67

E138642

E138645

Asientos

Nota: Ajuste el respaldo del asiento en

posición de conducción vertical antes de
ajustar la cabecera. Ajuste la cabecera para
que la parte superior se nivele con la parte
superior de su cabeza y lo más adelante
como sea posible. Asegúrese de permanecer
cómodo. Si usted es muy alto, ajuste la
cabecera a la posición más alta.

Cabeceras delanteras

Cabeceras traseras (si están
equipadas)

Ajuste de las cabecera

Elevación de las cabecera

Tire de la cabecera hacia arriba.

Descenso de la cabecera

1. Mantenga presionado el botón C.

2. Haga presión sobre la cabecera hacia
abajo.

Desmontaje de la cabecera

1. Tire de la cabecera hacia arriba hasta
que alcance su posición más alta.

2. Mantenga presionados los botones C
y D.

3. Tire de la cabecera hacia arriba.

Instalación de la cabecera

Alinee los vástagos de acero en las
mangas guía y empuje la cabecera hacia
abajo hasta que se trabe.

ASIENTOS MANUALES

ALERTA

No ajuste el asiento del conductor
cuando el vehículo esté en

movimiento. Este puede provocar la
pérdida de control del vehículo, lesiones
personales graves o la muerte.

Las cabeceras constan de lo siguiente:

Una cabecera absorbe-energíaA
Dos vástagos de aceroB
Botón de ajuste y desbloqueo de

C

la manga de guía
Botón de desbloqueo y

D

extracción de guía

68

E206610

E176806

E176807

Asientos

Movimiento del asiento hacia atrás
y hacia delante

ALERTA

Trate de mover el asiento hacia atrás
y hacia adelante después de soltar

la palanca, para asegurarse de que
está perfectamente trabado en su
enganche. Un asiento no del todo
enganchado en su chapa podría moverse
cuando el vehículo se desplaza. Este puede
provocar la pérdida de control del vehículo,
lesiones personales graves o la muerte.

Cómo ajustar la altura del asiento
del conductor (Si está equipado)

Ajuste de reclinación

ASIENTOS TRASEROS

Reclinación del respaldo (Si está

equipado)

El vehículo puede tener respaldos de
asiento divididos que se pueden plegar
individualmente.

69

2

1

1

E208574

2

1

E208132

Asientos

Plegado del respaldo del asiento

(Si está equipado)

AVISOS

No use el asiento de banco como
cama cuando el vehículo esté en

movimiento. De no seguir esta
advertencia, se podrían producir lesiones
personales graves o la muerte.

Al plegar o desplegar los asientos,

tenga cuidado de no machucarse los

dedos entre el respaldo del asiento
y el armazón del asiento. De no seguir esta
advertencia, se podrían producir lesiones
graves.

No coloque objetos sobre un asiento

plegado. Los objetos duros podrían

transformarse en proyectiles en un
choque o en una frenada repentina, lo cual
podría aumentar el riesgo de sufrir lesiones
personales graves.

No intente plegar hacia adelante el

cojín del asiento trasero antes de

plegar el respaldo del asiento.

Desmonte las cabeceras. Ver Cabeceras
(página 67).

Tipo 1

1. Con el asiento desocupado, presione
el botón que se muestra a ambos lados
del asiento para plegar el respaldo y
dejarlo plano.

2. Pliegue el respaldo del asiento hacia
adelante.

Tipo 2

1. Con el asiento desocupado, presione
el botón que se muestra a ambos lados
del asiento para plegar el respaldo y
dejarlo plano.

2. Pliegue el respaldo del asiento hacia
adelante.

Desplegado del respaldo del
asiento

AVISOS

Al regresar los respaldos del asiento
a su posición original, compruebe

que las correas estén a la vista del
ocupante y que no queden atoradas detrás
del asiento.

Compruebe que los asientos y los

respaldos de los asientos estén

firmes y completamente trabados
en sus enganches.

70

E151160

Asientos

Levante el respaldo hacia la parte trasera
del vehículo y gírelo hasta escuchar un
chasquido, bloqueándolo en la posición
vertical.

71

E174664

Tomas de energía auxiliares

TOMAS AUXILIARES DE
CORRIENTE

ALERTA

El uso incorrecto de los
tomacorrientes puede causar daños

no cubiertos por la garantía del
vehículo, y provocar un incendio o lesiones
graves.

Nota: Puede usar la toma para alimentar
los artefactos de 12 voltios con una corriente
nominal máxima de 10 amperios.

Nota: No inserte objetos que no sean un
enchufe de accesorio en el tomacorriente.
Esto dañará el tomacorriente y fundirá el
fusible.

Nota: no cuelgue del enchufe ningún tipo
de accesorio ni abrazadera de accesorio.

Nota: no utilice el tomacorriente para hacer
funcionar el encendedor.

Nota: mantenga siempre cerradas las tapas
de los tomacorrientes cuando no estén en
uso.

Haga funcionar el motor para usar toda la
capacidad del tomacorriente. Para evitar
que la batería se descargue:

• No utilice el tomacorriente más de lo

necesario cuando el motor no esté
encendido.

• Se recomienda encarecidamente

desconectar siempre los accesorios
del tomacorriente (12 voltios) cuando
abandona el vehículo.

Ubicación

Los tomacorrientes se pueden encontrar
en los siguientes lugares:

72

E174985

E174986

Compartimientos para almacenaje

PORTAVASOS

Nota: Guarde artículos en el portavasos

con precaución, ya que pueden soltarse en
un frenado brusco, aceleración o choques,
incluidas las bebidas calientes, que pueden
derramarse.

ALERTA

Use sólo vasos blandos en el
portavasos. Los objetos duros
pueden lesionar a alguien en caso de

un choque.

CONSOLA CENTRAL

Es posible que la consola de su vehículo
venga equipada con una variedad de
funciones. Dichos casos incluyen:

• Enchufe de entrada auxiliar.

• USB.

• Tomacorriente auxiliar

• Adaptador My Ford.

• Portavasos.

Adaptador My Ford (Si está equipado)

ALERTA

Manejar mientras está distraído
puede tener como consecuencia la

pérdida de control del vehículo,
colisiones y lesiones. Le recomendamos
enfáticamente que tenga extrema
precaución cuando utilice cualquier
dispositivo que pudiera distraerlo mientras
maneja. Su responsabilidad principal es el
manejo seguro de su vehículo.
Recomendamos que no se use ningún
dispositivo portátil al manejar y sugerimos
el uso de sistemas operados por voz
siempre que sea posible. Asegúrese de
estar al tanto de todas las leyes locales
correspondientes que pudieran regir el uso
de dispositivos electrónicos al manejar.

Nota: No deje teléfonos celulares ni otros
artículos electrónicos sensibles a la
temperatura dentro del compartimiento de
almacenamiento por mucho tiempo. El sol
puede generar temperaturas altas dentro
del compartimiento de almacenamiento, lo
que puede dañar el dispositivo. Consulte el
manual del dispositivo para conocer las
temperaturas de almacenamiento
adecuadas.

1. Presione el botón para abrir
completamente el adaptador para
dispositivos.

2. Coloque el dispositivo en el tapete de
goma inferior.

3. Presione la tapa hacia abajo hasta que
cubra el dispositivo.

4. Mantenga presionado el botón para
liberar el dispositivo.

73

E174674

E74686

Compartimientos para almacenaje

PORTABOTELLAS

BOLSAS PARA MAPAS

74

E72128

Arranque y paro del motor

INFORMACIÓN GENERAL

AVISOS

El funcionamiento en marcha lenta
durante períodos prolongados a

altas velocidades del motor puede
producir temperaturas muy altas en el
motor y en el sistema de escape, lo que
significa riesgo de incendio y otros daños.

No estacione, ni deje en marcha lenta

ni conduzca el vehículo sobre pasto

seco u otras superficies secas. El
sistema de emisión de gases calienta el
compartimiento del motor y el sistema de
escape, lo cual crea riesgo de incendio.

No arranque el motor en un garaje

cerrado ni en otras áreas encerradas.

Los gases de escape pueden ser
tóxicos. Siempre abra la puerta del garaje
antes de arrancar el motor.

Si huele gases de escape dentro del

vehículo, pida a que lo revisen en un

distribuidor Ford de inmediato. No
maneje el vehículo si percibe olor de gases
de escape.

Si la batería del vehículo está
desconectada, las guías no están
completamente funcionales directamente
después de que se vuelve a conectar la
batería. Las guías estarán completamente
funcionales después de que maneje el
vehículo lo más recto posible durante cinco
minutos a una velocidad mínima de
10 km/h. Puede ignorar cualquier función
de manejo poco común durante este
período.

Al arrancar el motor, evite pisar el
acelerador antes y durante la operación.
Use el acelerador sólo cuando tenga
dificultad para arrancar el motor.

INTERRUPTOR DE ENCENDIDO

0 (apagado): el encendido está apagado.
Nota: Cuando gire el encendido a OFF y

salga del vehículo, no deje la llave puesta
en encendido. Esto podría hacer que la
batería del vehículo se descargue.

I (accesorios): se pueden operar
accesorios eléctricos como el radio
mientras el motor está apagado.

Nota: No deje la llave de encendido en esta
posición demasiado tiempo. Esto podría
hacer que la batería del vehículo se
descargue.

II: (activado): todos los circuitos eléctricos
funcionan y las luces y los indicadores de
advertencia se encienden.

III (arranque): pone en marcha el motor.

BLOQUEO DEL VOLANTE DE LA
DIRECCIÓN

ALERTA

Revise siempre que la dirección se
encuentre desactivada antes de
intentar mover el vehículo.

Para bloquear el volante:

1. Retire la llave del interruptor de
encendido.

2. Gire ligeramente el volante para activar
el bloqueo.

75

Arranque y paro del motor

Para desbloquear el volante de dirección:

1. Inserte la llave en el interruptor del
encendido.

2. Gire la llave a la posición I.

Nota: Es posible que deba girar ligeramente
el volante de dirección para ayudar al
desbloqueo si hay una carga aplicada al
volante de dirección.

ARRANQUE DE UN MOTOR DE
GASOLINA

Nota: Solo puede operar el arranque

durante 10 segundos. La cantidad de
intentos de arranque se limita a
aproximadamente seis. Si excede este
límite, el sistema no le permite que vuelva
a intentarlo durante aproximadamente 30
minutos.

Motor frío o caliente

Vehículos con transmisión manual
Nota: No toque el pedal del acelerador.

Nota: Si suelta el pedal del embrague

cuando se está poniendo en marcha el
motor, el giro de este se detiene y el
encendido vuelve a la posición de activado.

1. Presione a fondo el pedal del
embrague.

2. Ponga en marcha el motor.

Vehículos con transmisión automática
Nota: No toque el pedal del acelerador.

1. Presione el pedal del freno.

2. Mueva la palanca selectora de
transmisión a la posición P o N.

3. Ponga en marcha el motor.

Todos los vehículos

Si el motor no arranca en los próximos
10 segundos, espere un momento e intente
de nuevo.

Si el motor no arranca después de tres
intentos, espere 10 segundos y siga el
procedimiento de motor ahogado.

Si tiene problemas para arrancar el motor
cuando la temperatura está por debajo de
los -25°C, presione el pedal del acelerador
hasta la mitad y vuelva a intentarlo.

Motor ahogado por el combustible

Vehículos con transmisión manual

1. Presione a fondo el pedal del
embrague.

2. Oprima por completo el pedal del
acelerador y manténgalo así.

3. Ponga en marcha el motor.

Vehículos con transmisión automática

1. Presione el pedal del freno.

2. Mueva la palanca selectora de
transmisión a la posición P o N.

3. Oprima por completo el pedal del
acelerador y manténgalo así.

4. Ponga en marcha el motor.

Todos los vehículos

Si el motor no arranca, repita el
procedimiento de motor frío o caliente.

Velocidad del motor en ralentí
después del arranque

La velocidad a la que el motor se pone en
ralentí después del arranque minimiza las
emisiones del vehículo y maximiza la
comodidad en la cabina y el rendimiento
del combustible.

76

Arranque y paro del motor

La velocidad en ralentí varía de acuerdo
con ciertos factores. Estos incluyen los
componentes del vehículo y las
temperaturas ambientales, así como las
exigencias de los sistemas eléctricos y de
climatización.

El motor no arranca

Vehículos con transmisión manual

Si el motor no arranca cuando presiona a
fondo el pedal del embrague con la llave
de encendido en la posición III, siga este
procedimiento:

1. Presione a fondo los pedales del
embrague y el freno.

2. Gire la llave de encendido a la posición

III hasta que el motor arranque.

APAGADO DEL MOTOR

Vehículos con turbocargador

ALERTA

No apague el motor cuando esté
trabajando a alta velocidad. Si lo

hace, el turbocargador continuará
funcionando después que la presión de
aceite del motor cae a cero. Esto conducirá
al desgaste prematuro del rodamiento del
turbocargador.

Suelte el pedal del acelerador. Espere
hasta que el motor haya alcanzado la
velocidad de marcha mínima y después
apáguelo.

77

Combustible y llenado

PRECAUCIONES DE
SEGURIDAD

AVISOS

No llene en exceso el tanque de
combustible. La presión en un

tanque excesivamente lleno puede
causar fugas y aumentar las
probabilidades de derrame de combustible
e incendio.

Los combustibles para automóviles

pueden causar serias heridas o la

muerte si se usan o se manejan de
modo indebido.

El flujo de combustible a través de

una boquilla de la bomba de

combustible puede producir
electricidad estática, lo que podría
provocar un incendio si el combustible se
bombea hacia un contenedor de
combustible no conectado a tierra.

La gasolina puede contener benceno,

que es un agente cancerígeno.

Al abastecerse de combustible,

apague siempre el motor y nunca

permita la presencia de chispas ni
llamas cerca del cuello de llenado. Nunca
fume mientras carga combustible. El vapor
del combustible es extremadamente
peligroso en ciertas condiciones. Se debe
tener cuidado para evitar la inhalación en
exceso de los gases.

El sistema de combustible podría

estar bajo presión. Si se escucha un

silbido cerca de la puerta de la
entrada de combustible, espere a que el
sonido se detenga para abastecer
combustible. De lo contrario, se podría
derramar combustible, pudiendo ocasionar
graves lesiones personales.

Observe las siguientes recomendaciones
al manipular combustible para
automóviles:

• Apague cualquier artículo de
tabaquería y/o llama al descubierto
antes de abastecer de combustible el
vehículo.

• Siempre apague el vehículo antes de
abastecerlo de combustible.

• Los combustibles para automóviles
son tóxicos y pueden ser mortales si
son ingeridos. La gasolina es muy
tóxica y si se ingiere, puede causar la
muerte o lesiones permanentes. Si
ingiere combustible, llame a un médico
cuanto antes, incluso si no se
presentan síntomas inmediatos. Los
efectos tóxicos del combustible
pueden tardar horas en hacerse
notorios.

• Evite inhalar los vapores del
combustible. Inhalar demasiado vapor
de combustible de cualquier tipo,
puede provocar irritación a los ojos y a
las vías respiratorias. En casos graves,
la respiración excesiva o prolongada
de vapor de combustible puede causar
enfermedades graves y lesiones
permanentes.

• Evite el contacto del combustible con
los ojos. Si se salpica de combustible
los ojos, quítese los lentes de contacto
(si los usa), lávese con agua
abundante durante 15 minutos y
busque atención médica. Si no busca
atención médica adecuada puede
sufrir lesiones permanentes.

• Los combustibles también pueden ser
dañinos si se absorben a través de la
piel. Si se salpica de combustible la piel
o la ropa, o bien ambos, quítese de
inmediato la ropa contaminada y
lávese minuciosamente la piel con
agua y jabón. El contacto reiterado o
prolongado de la piel con combustibles
o sus vapores produce irritación de la
piel.

78

Combustible y llenado

CALIDAD DEL COMBUSTIBLE

Nota: El uso de cualquier otro combustible

que no sea aquellos recomendados puede
causar daño al vehículo, pérdida de
rendimiento del vehículo y es posible que
las reparaciones no estén cubiertas por la
garantía.

Selección del combustible
correcto

Use solo combustible SIN PLOMO. No
utilice combustible de etanol (E85), diesel,
metanol, combustible con plomo ni ningún
otro combustible o podría dañar o impedir
el funcionamiento del sistema de control.

Su vehículo no está diseñado para usar
combustible ni aditivos para combustible
con compuestos metálicos, lo que incluye
los aditivos con base de manganeso. El
uso de combustible con plomo está
prohibido por ley.

Recomendaciones de octanaje

Se recomienda gasolina sin plomo Magna
con un octanaje de 87 (R+M)/2. No se
recomienda el uso de combustibles de
octanaje menor de 87.

No se preocupe si a veces su motor
presenta leves detonaciones. Sin embargo,
si presenta un cascabeleo fuerte en la
mayoría de las condiciones de manejo
mientras usa combustible del octanaje
recomendado, vea con su concesionario
autorizado para evitar daños en el motor.

FUNCIONAMIENTO SIN
COMBUSTIBLE

Evite quedarse sin combustible, ya que
esta situación puede afectar
negativamente los componentes del
motor.

Si se queda sin combustible:

• Es posible que deba realizar un ciclo
de encendido desde apagado a
encendido varias veces después de
agregar combustible, para permitir que
el sistema bombee el combustible
desde el tanque hasta el motor. Al
volver a arrancar, el tiempo de giro del
motor tomará unos segundos más que
lo normal.

• Normalmente, agregar 4 L de
combustible es suficiente para que
vuelva a arrancar el motor. Si el
vehículo se queda sin combustible en
una pendiente pronunciada, podría
requerirse más de 4 L.

CONVERTIDOR CATALÍTICO

A fin de que su vehículo cumpla con la
legislación sobre límite máximo de emisión
de gases, está equipado con un convertidor
catalítico, un dispositivo que reduce la
contaminación de los gases que genera el
motor, transformándolos en sustancias
menos dañinas. Forma parte del sistema
de escape del vehículo.

AVISOS

Los vehículos equipados con
convertidores catalíticos no deben
funcionar en áreas cerradas, ya que

los gases emitidos pueden dañar su salud.

No estacione ni deje en ralentí el
vehículo sobre hojas secas, pasto

seco u otros materiales
combustibles. El escape emanará una
cantidad considerable de calor durante el
uso y después de apagar el motor. Esto es
un riesgo potencial de incendio.

79

E208603

Combustible y llenado

AVISOS

Las fugas del escape pueden
provocar el ingreso de gases dañinos

y potencialmente letales al
compartimiento de pasajeros. Si huele
gases de escape dentro del vehículo, pida
que su distribuidor autorizado lo
inspeccione de inmediato. No conduzca si
percibe olor de gases de escape.

Cómo conducir con un convertidor
catalítico

AVISOS

Evite quedarse sin combustible.

No intenten arrancar el motor

durante períodos prolongados.

No intente hacer funcionar el motor

con un cable de bujía desconectado.

No empuje o remolque su vehículo

para arrancarlo. Use los cables

pasacorriente. Ver Arranque con
puente del vehículo (página 106).

No apague el motor mientras

conduce.

LLENADO

AVISOS

No intente arrancar el motor si llenó

el tanque de combustible con el

combustible incorrecto. Esto podría
dañar el motor. Solicite a su distribuidor
autorizado que revise de inmediato el
sistema.

Evite el uso de cualquier tipo de

flama o calor cerca del sistema de

combustible. El sistema de
combustible se encuentra bajo presión.
Hay riesgo de lesiones si el sistema de
combustible tiene fugas.

AVISOS

Si utiliza una pistola de rocío de alta
presión para lavar el vehículo, solo

rocíe la tapa de llenado de
combustible brevemente a una distancia
no menor de 20 cm.

Tapa del tanque de combustible

Jale la palanca de liberación en el piso
hacia el lado del asiento del conductor
para abrir la puerta de llenado del tanque
de combustible.

Tapón de llenado de combustible

La tapa de llenado del tanque de
combustible tiene un diseño de giro
regular, que necesita dos a tres giros para
activarse o desactivarse.

Cuando llene el tanque de combustible de
su vehículo:

1. Apague el motor.

2. Gire cuidadosamente el tapón de

llenado hacia la izquierda dos o tres
veces hasta que se abra.

3. Cuelgue la correa de la tapa de

combustible en el gancho de la puerta
de llenado.

80

Combustible y llenado

4. Después de recargar combustible, para
instalar la tapa, alinéela con el tubo de
llenado.

5. Gire la tapa de llenado hacia la derecha
dos a tres veces hasta que haga clic
tres veces.

si debe reemplazar el tapón de llenado de
combustible, cámbielo por uno que esté
diseñado para el vehículo. La garantía al
usuario se puede anular por cualquier daño
en el tanque de combustible o en el
sistema de combustible si no se usa el
tapón de llenado de combustible Ford
original y correcto.

CONSUMO DE COMBUSTIBLE

Nota: La cantidad de combustible en la

reserva de vacío varía y no se puede confiar
en ella para aumentar la capacidad de
manejo. Al llenar el tanque de combustible
de su vehículo después que el indicador de
combustible ha señalado vacío, es posible
que no pueda llenar la cantidad completa
de capacidad anunciada del tanque de
combustible debido a la reserva de vacío
aún presente en el tanque.

La capacidad nominal es la diferencia
entre la cantidad de combustible en un
tanque lleno y un tanque cuyo indicador
de combustible señala vacío. La reserva
de vacío es la cantidad de combustible en
el tanque después que el indicador de
combustible señala vacío.

Su distribuidor autorizado puede darle
recomendaciones para mejorar el
consumo de combustible.

Llenado del tanque

Para obtener resultados concretos al llenar
el tanque de combustible:

• Apague el encendido antes de llenar
con combustible; se obtendrá una
lectura inadecuada si el motor queda
funcionando.

• Use la misma velocidad de llenado
(baja - media - alta) cada vez que llene
el tanque.

• La capacidad máxima del tanque,
durante el abastecimiento de
combustible, se alcanza cuando la
bomba corta automáticamente la
tercera vez.

Los resultados son más precisos cuando
el método de llenado es constante.

Cálculo de la economía de
combustible

No mida la economía del combustible
durante los primeros 1.500 km de manejo
(es el período de ajuste del motor); una
medida más precisa se obtiene después
de 3.000 km. Además, el gasto en
combustible, la frecuencia de llenado o las
lecturas del indicador de combustible no
son métodos precisos para medir la
economía de combustible.

1. Llene el tanque por completo y anote
la lectura inicial del odómetro.

2. La próxima vez que abastezca
combustible, nuevamente llene el
tanque por completo. Registre la
cantidad de combustible agregado y
la lectura actual del odómetro.

3. Reste la lectura inicial del odómetro
de la lectura actual.

4. Calcule la economía del combustible
dividiendo los kilómetros recorridos por
los litros utilizados.

81

Combustible y llenado

Registre el tipo de manejo (ciudad o
autopista, invierno o verano) para asociarlo
al número calculado para la economía de
combustible. En general, manejar en
condiciones de ciudad o a temperaturas
más bajas significa una menor economía
de combustible.

Esto proporciona un cálculo más cercano
de la economía de combustible del
vehículo.

La información del consumo promedio de
combustible aparece en el tablero de
instrumentos. A fin de tener un valor
preciso del consumo de combustible para
el tipo de manejo (ciudad o autopista),
restablezca los valores cuando abastezca
combustible. El valor que aparece en el
tablero de instrumentos indica el consumo
promedio de combustible desde el último
restablecimiento de la función.

82

E144905

Transmisión

TRANSMISIÓN MANUAL

Transmisión manual de 5
velocidades

Uso del embrague
Nota: si no pisa a fondo el pedal del

embrague, el cambio se hará con mayor
esfuerzo, los componentes de la transmisión
se gastarán prematuramente o se dañará
la transmisión.

Nota: no maneje con el pie sobre el pedal
del embrague ni use el pedal del embrague
para mantener el vehículo parado mientras
espera en una pendiente. Estas acciones
reducirán la vida útil del embrague.

Los vehículos con transmisión manual
tienen un seguro de interbloqueo del motor
de arranque que evita que este gire, salvo
que se oprima a fondo el pedal del
embrague.

Para arrancar el vehículo:

1. Asegúrese de que el freno de mano
esté completamente puesto.

2. Oprima el pedal del embrague hasta
el piso, luego ponga la palanca de
cambio de velocidades en posición
neutral.

3. Ponga en marcha el motor.

4. Presione el pedal del freno y mueva la
palanca de cambio de velocidades a
la velocidad deseada; 1 (Primera) o R
(Reversa).

5. Libere el freno de estacionamiento,
luego suelte lentamente el pedal del
embrague mientras oprime
ligeramente el acelerador.

Velocidades de cambio recomendadas
Nota: No efectúe cambios descendentes

a 1 (Primera) cuando su vehículo se
desplace a más de 24 km/h. Esto dañará el
embrague.

Nota: Efectúe los cambios descendentes
después de indicar los cambios, si están
presentes en su vehículo.

Al conducir un vehículo equipado con
transmisión manual, no opere el motor a
menos de 1250 RPM mientras maneja con
la transmisión en cualquier cambio. Esto
no aplica al arrancar el motor o al dejarlo
en marcha mínima con la transmisión en
neutral y/o el pedal del embrague
oprimido. Si fuerza el motor a menos de
1250 RPM, podría dañarlo, obtener un
rendimiento de combustible bajo, tener
mala aceleración y generar ruidos,
vibraciones y asperezas indeseables.
Seleccione la relación de transmisión
inmediata inferior hasta que el motor
alcance las RPM apropiadas.

83

Transmisión

Cambios ascendentes recomendados al acelerar (para mejorar el rendimiento
del combustible)

cidad

dente

Cambios descendentes recomendados (para lograr el máximo rendimiento del
combustible)

Rango de velocidadSelección de velo-

1.5L TDCi1.5L Ti-VCT1.2L Ti-VCTCambio ascen-

20 km/h15 km/h15 km/h1-2
30 km/h25 km/h25 km/h2-3
40 km/h40 km/h40 km/h3-4
50 km/h50 km/h50 km/h4-5

Rango de velocidadSelección de velocidad

1.2L Ti-VCT, 1.5L Ti-VCT y 1.5L TDCi

50 km/h5-4

40 km/h4-3

25 km/h3-2

15 km/h2-1

Reversa
Nota: Asegúrese de que su vehículo esté

completamente detenido antes de cambiar
a R (Reversa). Si no, puede dañar la
transmisión.

Nota: Solo se puede mover la palanca de
cambio de velocidades a R (Reversa) al
moverla desde la izquierda de las
velocidades 3 (Tercera) y 4 (Cuarta) antes
de cambiar a R (Reversa). Esta es una
característica de bloqueo que impide
cambiar la transmisión accidentalmente a
R (Reversa) desde 5 (Quinta).

Mantenga el pedal del embrague a fondo
y mueva la palanca de cambio de
velocidades a la posición neutral. Cambie
a R (Reversa).

Si R (Reversa) no está completamente
trabada, presione el pedal del embrague
y coloque nuevamente la palanca de
cambios en la posición neutral. Suelte el
pedal del embrague durante un momento,
luego vuelva a presionarlo y cambie
nuevamente a R (Reversa).

84

E161746

Transmisión

Estacionamiento del vehículo

ALERTA

No estacione su vehículo en neutral,
pues podría moverse
inesperadamente y herir a alguien.

Utilice la velocidad 1 (Primera) y aplique
el freno de mano a fondo.

Para estacionar su vehículo:

1. Pise el freno y cambie a la posición
neutral.

2. Aplique a fondo el freno de mano,
mantenga presionado el pedal del
embrague y luego cambie a 1
(Primera).

3. Apague el encendido.

TRANSMISIÓN AUTOMÁTICA

Transmisión automática
PowerShift

AVISOS

Aplique siempre el freno de mano a
fondo y compruebe que la palanca
de cambio de velocidades esté

asegurada en P (Estacionamiento).
Apague el encendido y saque la llave cada
vez que baje de su vehículo.

No aplique el pedal del freno y el
pedal del acelerador

simultáneamente. Si aplica ambos
pedales simultáneamente durante más de
tres segundos se limitarán las rpm del
motor, lo que podría dificultar el
mantenimiento de la velocidad en el tráfico
y provocar lesiones graves.

Nota: no use el acelerador para sostener el
vehículo mientras espera en una pendiente.
Esto hará que la transmisión se
sobrecaliente.

Cómo poner el vehículo en una
velocidad:

1. Pise el pedal del freno a fondo.

2. Mantenga presionado el botón del
frente de la palanca de cambios.

3. Mueva la palanca de cambios a la
velocidad deseada.

4. Suelte el botón y la transmisión se
mantendrá en la velocidad
seleccionada.

P (Estacionamiento)

Esta posición bloquea la transmisión e
impide que giren las ruedas delanteras.
Detenga completamente el vehículo antes
de ponerlo y sacarlo de la posición P
(Estacionamiento).

Nota: algunas características de sonido y
cambio son únicas para la transmisión del
vehículo. Estas operaciones son normales
y no afectan la durabilidad de la
transmisión.

85

Transmisión

R (Reversa)

Con la palanca de cambio de velocidades
en R (Reversa), el vehículo se mueve hacia
atrás. Siempre detenga completamente
el vehículo antes de cambiar hacia y desde

R (Reversa).

N (Neutral)

Con la palanca de cambios en N (Neutral),
tiene la capacidad de arrancar el vehículo
con libertad para desplazarse. Mantenga
presionado el pedal del freno mientras esté
en esta posición.

Nota: Si el vehículo se debe remolcar,
coloque la palanca de cambios en esta
posición.

D (Directa)

La posición normal de manejo para lograr
el máximo ahorro de combustible.

S (Acciones de servicio en campo)

Con la palanca de cambios en S
(Deportivo), tiene la capacidad de
seleccionar más rápidamente las marchas
y a velocidades de motor más altas.

El modo deportivo se mantendrá
encendido hasta que pase los cambios
manualmente hacia arriba o hacia abajo
con los botones + o - que se ubican a un
lado de la palanca de cambios o mueva la
palanca selectora de transmisión a la
posición D (Directa).

Transmisión SelectShift
Automatic™

La transmisión automática SelectShift le
proporciona la posibilidad de cambiar de
marcha manualmente.

Para utilizar SelectShift, mueva la palanca
de cambio de velocidades a S (Deportivo).
Utilice los botones + o - en el costado de
la palanca de cambios para cambiar
manualmente las marchas.

• Oprima el botón (+) para pasar a un
cambio ascendente.

• Oprima el botón (-) para pasar a un
cambio descendente.

Nota: después de asumir el control manual
con SelectShift, el vehículo permanecerá
en este modo hasta que devuelva la
palanca de cambios de S (Deportivo) a D
(Manejo).

Realice los cambios ascendentes a las
velocidades que se recomiendan en la
tabla siguiente:

Se recomienda realizar cambios ascen-

dentes cuando acelere con el modo

SelectShift (para lograr una óptima

economía de combustible)

km/hCambio ascendente de

velocidad

HastaDesde

16 km/h21
25 km/h32
33 km/h43
46 km/h54
61 km/h65

El grupo de instrumentos mostrará la
velocidad actualmente seleccionada.

Nota: La transmisión cambiará
automáticamente a una velocidad más alta
si la velocidad del motor es muy alta y a una
más baja si la velocidad del motor es muy
baja.

Neutralización del interbloqueo de
la palanca de cambios y el freno

AVISOS

No conduzca el vehículo hasta que
verifique que las luces de freno están
funcionando.

86

E142193

3 2

E142214

4

Transmisión

AVISOS

Cuando lleve a cabo este
procedimiento, estará quitando la
transmisión de P (Estacionamiento),

lo que significa que el vehículo puede rodar
libremente. Para evitar un desplazamiento
no deseado del vehículo, siempre aplique
completamente el freno de
estacionamiento antes de llevar a cabo
este procedimiento. Use bloques para
ruedas si resulta adecuado.

Si libera completamente el freno de
estacionamiento, pero la luz de

advertencia de los frenos permanece
encendida, es posible que los frenos no
estén funcionando correctamente.
Consulte con su concesionario autorizado.

Use la neutralización del interbloqueo de
la palanca de cambios para mover la
palanca de cambios desde la posición de
estacionamiento en caso de una falla
eléctrica o si el vehículo se ha quedado sin
batería.

Aplique el freno de estacionamiento y gire
el encendido a la posición OFF antes de
realizar este procedimiento.

3. Quite el panel lateral de la consola
central del lado derecho.

4. Presione el pedal del freno. Con una
herramienta adecuada, gire la palanca
hacia delante mientras jala la palanca
selectora de la transmisión para
quitarla de la posición P
(Estacionamiento) y colocarla en la
posición N (Neutral).

5. Coloque la cubierta de la consola.

6. Aplique el pedal del freno, arranque el
vehículo y libere el freno de
estacionamiento.

1. Aplique el freno de mano y apague el

2. Retire el tornillo de retención.

encendido antes de realizar este
procedimiento.

87

Frenos

INFORMACIÓN GENERAL

ALERTA

El sistema no lo exime de su
responsabilidad para conducir con
el debido cuidado y atención.

Nota: Los ruidos ocasionales en los frenos
son normales. Si durante el frenado se
produce un sonido de chirrido o rechinado
de metal con metal continuo, es posible que
las balatas estén desgastadas. Si el vehículo
presenta una vibración o temblor continuo
en el volante de dirección durante el
frenado, debe ser revisado por un
distribuidor autorizado.

Nota: Se podría acumular polvo de los
frenos en las ruedas, incluso en condiciones
normales de operación. La acumulación de
polvo en los frenos es inevitable a medida
que estos se desgastan. Ver Limpieza de
las ruedas de aleación (página 139).

Los frenos húmedos reducen la eficacia
del frenado. Presione suavemente el pedal
del freno varias veces al salir de los
lavados de autos o al pasar sobre
acumulaciones de agua, a fin de secar los
frenos.

Sistema de frenos antibloqueo

Este sistema ayuda a mantener el control
de la dirección y la estabilidad del vehículo
durante detenciones de emergencia al
impedir el bloqueo de los frenos.

CONSEJOS PARA CONDUCIR
CON FRENOS ANTIBLOQUEO

El sistema de frenos antibloqueo no
eliminará los riesgos cuando:

• Conduzca demasiado cerca del
vehículo delante de usted.

• El vehículo esté en hidroplaneando.

• Tome las esquinas demasiado rápido.

• La superficie del camino no esté en

buenas condiciones.

FRENO DE
ESTACIONAMIENTO

Vehículos con transmisión
automática

ALERTA

Siempre ajuste a fondo el freno de
estacionamiento y deje del vehículo
con la palanca del selector de

transmisión en posición P.

Nota: Si estaciona el vehículo en una
pendiente y se enfrenta con una subida,
mueva la palanca del selector de
transmisión a la posición P y gire el volante
hacia el lado contrario de la banqueta.

Nota: Si estaciona el vehículo en una
pendiente y se enfrenta con una bajada,
mueva la palanca del selector de
transmisión a la posición P y gire el volante
hacia la banqueta.

Vehículos con transmisión manual

ALERTA

Siempre aplique el freno de
estacionamiento por completo.

Nota: Cuando el sistema está operativo, el
pedal del freno se pulsará y puede avanzar
más allá. Mantenga presión en el pedal de
freno. También es posible que escuche un
ruido proveniente del sistema. Esto es
normal.

Nota: Si estaciona el vehículo en una
pendiente y se enfrenta con una subida,
ponga la palanca de velocidades en primera
y gire el volante hacia el lado contrario de
la banqueta.

88

Frenos

Nota: Si estaciona el vehículo en una

pendiente y se enfrenta con una bajada,
ponga la palanca de velocidades en reversa
y gire el volante hacia el lado de la
banqueta.

Todos los vehículos

ALERTA

Si libera completamente el freno de
estacionamiento, pero la luz de

advertencia de los frenos permanece
encendida, es posible que los frenos no
estén funcionando correctamente. Visite
a su distribuidor autorizado lo antes
posible.

Nota: no oprima el botón para
desenganchar el vehículo mientras jala la
palanca hacia arriba.

Para aplicar el freno de estacionamiento:

1. Presione el pedal de freno de pie

firmemente.

2. Jale hacia arriba la palanca de freno de

estacionamiento hasta accionarla por
completo.

Para desenganchar el freno de
estacionamiento:

1. Pise el pedal de freno firmemente.

2. Jale levemente la palanca hacia arriba.

3. Oprima el botón de desenganche y

presione la palanca hacia abajo.

ASISTENCIA DE ARRANQUE
EN PENDIENTES (Si está equipado)

AVISOS

El sistema no sustituye al freno de

estacionamiento. Cuando deje el

vehículo, siempre aplique el freno de
estacionamiento.

AVISOS

Usted deberá permanecer en el
vehículo una vez que active el
sistema.

En todo momento, usted es
responsable de controlar el vehículo,
de supervisar el sistema y de

intervenir si fuera necesario.

Si se revoluciona excesivamente el
motor, o si se detecta una falla, el
sistema se desactivará.

Este sistema permite mover el vehículo
con mayor facilidad cuando se encuentra
en una pendiente pronunciada sin
necesidad de utilizar el freno de
estacionamiento.

Cuando el sistema esté activo, el vehículo
permanecerá inmóvil en la pendiente
durante dos a tres segundos después de
soltar el pedal del freno. Esto permite que
tenga tiempo de mover el pie del freno al
pedal del acelerador. Los frenos se liberan
automáticamente una vez que el motor
desarrolle potencia suficiente para evitar
que el vehículo se vaya hacia abajo en la
pendiente. Esto es una ventaja cuando se
tiene que poner el vehículo en movimiento
en una pendiente, (por ejemplo, en una
rampa de estacionamiento, en un
semáforo de subida o al entrar de reversa
en un lugar de estacionamiento
empinado).

El sistema se activará automáticamente
en cualquier pendiente pronunciada a fin
de evitar que el vehículo se mueva hacia
atrás.

Uso del sistema de arranque
asistido en pendientes

1. Presione el pedal del freno para
detener el vehículo por completo.
Mantenga el pedal del freno
presionado y el vehículo en una
marcha.

89

Frenos

2. Si los sensores detectan que el
vehículo está en una pendiente, el
sistema se activará automáticamente.

3. Cuando usted retire el pie del pedal del
freno, el vehículo se mantendrá en la
pendiente, sin moverse, durante
aproximadamente dos o tres segundos.

4. Ponga el vehículo en movimiento de la
manera normal. Los frenos se quitarán
automáticamente.

90

Control de tracción (Si está equipado)

FUNCIONAMIENTO

El sistema de control de tracción ayuda a
evitar que las ruedas de tracción patinen
y pierdan tracción.

Si el vehículo comienza a deslizarse, el
sistema aplica los frenos a ruedas
individuales y, cuando se necesita, reduce
la potencia del motor al mismo tiempo. Si
las ruedas giran al acelerar en superficies
resbalosas o sueltas, el sistema reduce la
potencia del motor para aumentar la
tracción.

USO DEL CONTROL DE
TRACCIÓN

El sistema se activa automáticamente
cada vez que activa el encendido.

Nota: En algunas situaciones, por ejemplo,
cuando el vehículo está atrapado en la nieve
o el lodo, puede ser útil desactivar el
sistema ya que eso permite que las ruedas
giren con toda la potencia del motor.

Activar y desactivar el sistema
mediante los controles de la
pantalla de información

Su vehículo viene con esta función ya
activada. Si es necesario, puede desactivar
esta función utilizando los controles de la
pantalla de información. Ver (página 50).

El control de estabilidad permanecerá
encendido incluso si apaga el control de
tracción.

91

E72903

A

A

A

B

B

B

B

Control de estabilidad (Si está equipado)

FUNCIONAMIENTO

Control de estabilidad electrónico

ALERTA

El sistema no lo exime de su
responsabilidad para conducir con

el debido cuidado y atención. Si no
lo hace podría perder el control del
vehículo, sufrir lesiones personales o morir.

Sin ESCA
Con ESCB

El sistema permite mantener la estabilidad
cuando el vehículo comienza a deslizarse
fuera de la ruta intencionada. El sistema
realiza esto al frenar individualmente las
ruedas y reducir la torsión del motor según
se necesite.

El sistema también proporciona una
mejora en la función del control de tracción
reduciendo la torsión del motor si las
ruedas patinan al acelerar. Esto mejora la
capacidad de tracción en caminos
resbalosos o superficies flojas, y mejora el
confort limitando el patinaje de las ruedas
en curvas muy cerradas.

Luz de advertencia del control de
estabilidad

Mientras está conduciendo, se
ilumina cuando el sistema está
en funcionamiento. Ver

Indicadores y luces de advertencia

(página 45).

USO DEL CONTROL DE
ESTABILIDAD

Activar y desactivar el sistema
mediante los controles de la
pantalla de información

Cuando activa el encendido, el sistema se
activa automáticamente.

Puede activar y desactivar el control de
tracción con el menú de configuración del
vehículo en la pantalla de información. Ver
(página 50).

El sistema se mantendrá desactivado
hasta que desactive el encendido.

Nota: El control de estabilidad permanece
activado aún cuando desactive el control
de tracción.

92

Ayudas de conducción

DIRECCIÓN

Dirección hidráulica eléctrica

ALERTA

Acuda a servicio inmediatamente si
se detecta un error en el sistema. Es

posible que no sienta ninguna
diferencia en el desempeño de la dirección,
pero puede existir una situación grave. No
llevarlo a revisión puede resultar en
pérdida de control de la dirección.

Nota: Su vehículo cuenta con un sistema
de dirección eléctrica servoasistida. No
existe un depósito de líquido que revisar ni
rellenar.

El sistema de dirección electrohidráulica
funciona mediante un motor eléctrico que
reduce el esfuerzo del conductor sobre el
volante de dirección.

El sistema funciona progresivamente y
durante maniobras con las cuales hace
que el esfuerzo sea más menor. A medida
que aumenta la velocidad del vehículo,
reduce su acción para mejorar el control
del vehículo.

El sistema de dirección hidráulica eléctrica
cuenta con verificaciones que
constantemente monitorean el sistema
para garantizar el funcionamiento
adecuado. Cuando se produce un error del
sistema, aparece un mensaje en la pantalla
de información. Si esto sucede, detenga el
vehículo en un lugar seguro y apague el
motor. Después de al menos 10 segundos,
restablezca el sistema volviendo a arrancar
el motor y verifique si aparecer un mensaje
sobre la dirección en la pantalla de
información. Si vuelve a aparecer el
mensaje de la dirección o si aparece
mientras está conduciendo, lleve su
vehículo con su distribuidor autorizado
para que lo revise.

Si el vehículo pierde la potencia eléctrica
mientras maneja (o si el encendido está
apagado), puede maniobrar la dirección
del vehículo manualmente, pero con mayor
esfuerzo. Las maniobras continuas y
extremas pueden aumentar el esfuerzo
que se requiere para maniobrar. Esto se
produce para evitar el sobrecalentamiento
y el daño permanente interna en el sistema
de dirección. Si esto ocurriera, no se pierde
la capacidad de maniobrar el vehículo en
forma manual ni se generan daños
permanentes. Las típicas maniobras en la
dirección y manejo permitirán que el
sistema se enfríe y que la dirección
servoasistida vuelva a la normalidad.

Consejos de dirección

Evite hacer movimientos bruscos con el
volante. La fuerza que se necesita para
cambiar la dirección del vehículo es menor
en comparación con un vehículo con
dirección mecánica.

Si la dirección se desvía o se pone dura,
revise si hay:

• Una llanta mal inflada

• Desgaste disparejo de las llantas

• Componentes de la suspensión flojos

o desgastados

• Componentes de la dirección flojos o
desgastados

• Alineación del vehículo no adecuada

Una comba alta en el camino o el viento
de costado alto también pueden hacer que
la dirección parezca desviarse o tirar hacia
un lado.

93

Transporte de carga

INFORMACIÓN GENERAL

AVISOS

No exceda las cargas máximas del
eje delantero y trasero de su
vehículo.

No olvide asegurar adecuadamente
todos los objetos sueltos.

Coloque el equipaje y otras cargas
tan abajo y tan adelante como sea
posible dentro del compartimiento

de equipajes o del espacio para carga.

No conduzca con la compuerta
levadiza o la puerta trasera abierta.
Los gases de escape podrían ingresar

al vehículo.

No permita que ningún elemento
haga contacto con las ventanas
traseras.

Nota: Al cargar objetos de gran longitud en
el vehículo, por ejemplo tubos, maderas o
muebles, sea cuidadoso a fin de evitar
daños en la vestidura interior.

CUBIERTAS DEL
COMPARTIMIENTO DE
EQUIPAJES - 5 PUERTAS

ALERTA

No coloque objetos en la cubierta de
equipajes.

Cómo retirar la cubierta

1

2

3

E174649

Instale siguiendo el procedimiento de
desmontaje en orden inverso.

LÍMITE DE CARGA

Carga del vehículo: con y sin
remolque

Esta sección lo guiará en la forma
adecuada de cargar el vehículo y/o el
remolque, para mantener el peso del
vehículo cargado dentro de su capacidad
de diseño, con o sin remolque. La carga
adecuada del vehículo le permitirá
aprovechar al máximo el diseño de su
vehículo. Antes de cargar su vehículo,
familiarícese con los siguientes términos
para determinar los pesos máximos del
vehículo, con o sin remolque, que se
encuentran en la Etiqueta de llantas y en
la Etiqueta de certificación del
cumplimiento de las normas de seguridad
del vehículo:

Peso base listo para rodar: es el peso
del vehículo con tanque lleno de
combustible y todo su equipamiento
estándar. No incluye pasajeros, carga, ni
equipos opcionales.

94

E143816

CARGA ÚTIL

Transporte de carga

Peso del vehículo listo para rodar: es el

peso del vehículo nuevo, al momento de
recogerlo con su distribuidor autorizado,

Carga útil: es el peso combinado de carga
y pasajeros que transporta el vehículo. La
carga útil máxima del vehículo se puede
encontrar en la Etiqueta de llantas o en el
Pilar B o en el borde de la puerta del
conductor (es posible que los vehículos
exportados fuera de Estados Unidos y
Canadá no tengan una Etiqueta de
llantas). Busque “THE COMBINED

WEIGHT OF OCCUPANTS AND CARGO
SHOULD NEVER EXCEED XXX kg OR
XXX lb.” para conocer la carga útil

máxima. La carga útil señalada en la
Etiqueta de llantas es la carga útil máxima
para el vehículo según lo determinado en

más todo su equipamiento optativo y/o
de posventa.

la planta de ensamblaje. Si instala en el
vehículo algún equipo de posventa o
instalado por el distribuidor autorizado, el
peso de dicho equipo se debe restar de la
carga útil señalada en la Etiqueta de
llantas para determinar la nueva carga útil.

ALERTA

La capacidad de carga real de su
vehículo puede estar limitada por la

capacidad de volumen (cuánto
espacio disponible hay) o por la capacidad
de carga útil (cuánto peso puede
transportar el vehículo). Una vez que ha
alcanzado la carga útil máxima de su
vehículo, no agregue más carga, incluso si
hay espacio disponible. La sobrecarga o
carga inadecuada del vehículo puede
contribuir a que usted pierda el control del
vehículo y ocurra una volcadura.

95

E143817

CARGA

E143818

GVW

Transporte de carga

Peso de la carga: es todo el peso

agregado al Peso base listo para rodar,
incluyendo la carga y el equipamiento
opcional. Al arrastrar remolques, la carga
de la lanza del remolque o el peso del
pivote de arrastre también es parte de la
carga.

GAW (Peso bruto del eje): es el peso
total que se apoya en cada eje (delantero
y trasero) incluido el peso del vehículo listo
para rodar y toda la carga útil.

GVW (Peso bruto vehicular): es el peso
del vehículo listo para rodar, más la carga,
más los pasajeros.

GAWR (Peso bruto vehicular del eje):
es el peso máximo admisible que puede
transportar un solo eje (delantero o
trasero). Estos números aparecen en la
Etiqueta de certificación del cumplimiento
de las normas de seguridad. La etiqueta
debe estar adherida al pilar de bisagra de
la puerta, al poste de seguro de la puerta
o al borde de la puerta junto al poste de
seguro de la puerta, junto a la posición del
asiento del conductor. La carga total en

cada eje nunca debe exceder su Peso
bruto vehicular del eje.

GVWR (Peso bruto vehicular máximo):

es el peso máximo admisible del vehículo
totalmente cargado (incluidas todas las
opciones, el equipamiento, los pasajeros
y la carga). Aparece en la Etiqueta de
certificación del cumplimiento de las
normas de seguridad. La etiqueta debe
estar adherida al pilar de bisagra de la

96

E142511

E143819

GCW

GVW

Transporte de carga

puerta, al poste de seguro de la puerta o
al borde de la puerta junto al poste de
seguro de la puerta, junto a la posición del
asiento del conductor. El peso bruto del

vehículo nunca debe exceder el peso
bruto vehicular máximo.

Solo ejemplo:

ALERTA

Si excede los límites de peso

vehicular del eje que indica la

Etiqueta de certificación de
cumplimiento de las normas de seguridad,
puede ocasionar deficiencias en el
rendimiento y la maniobrabilidad del
vehículo; daños en el motor, la transmisión
y/o la estructura del vehículo; graves daños
al vehículo; pérdida de control y lesiones
personales.

GCW (Peso bruto combinado): es el
peso bruto del vehículo más el peso del
remolque totalmente cargado.

GCWR (Peso bruto vehicular
combinado máximo): es el peso máximo

admisible del vehículo y del remolque
cargado, incluidos toda la carga y los
pasajeros que el vehículo puede
transportar sin riesgo de sufrir daños.
(Importante: El sistema de frenos de los
vehículos de arrastre está calculado en
función del Peso bruto vehicular máximo,

97
