Fonestar WPL-401 User guide

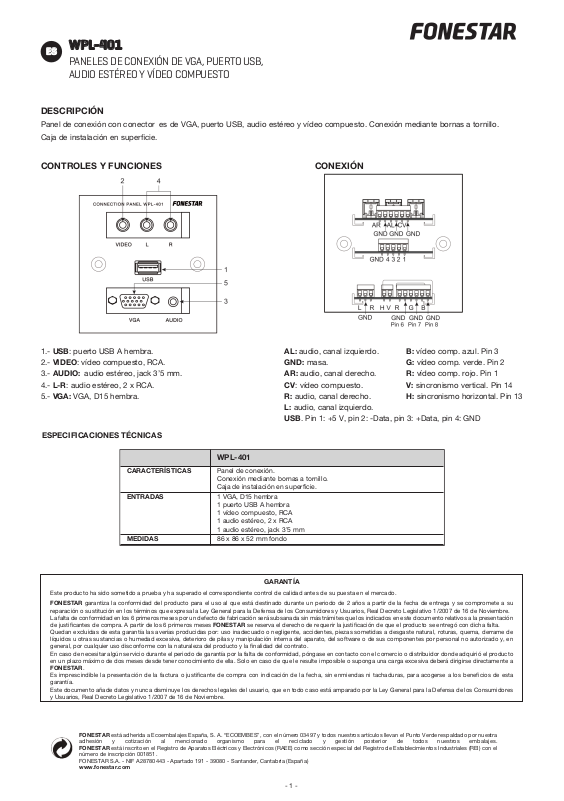

Page 1

WPL-401

PANELES DE CONEXIÓN DE VGA, PUERTO USB, AUDIO ESTÉREO Y VÍDEO COMPUESTO

DESCRIPCIÓN

Panel de conexión con conector es de VGA, puerto USB, audio estéreo y vídeo compuesto. Conexión mediante bornas a tornillo. Caja de instalación en superﬁcie.

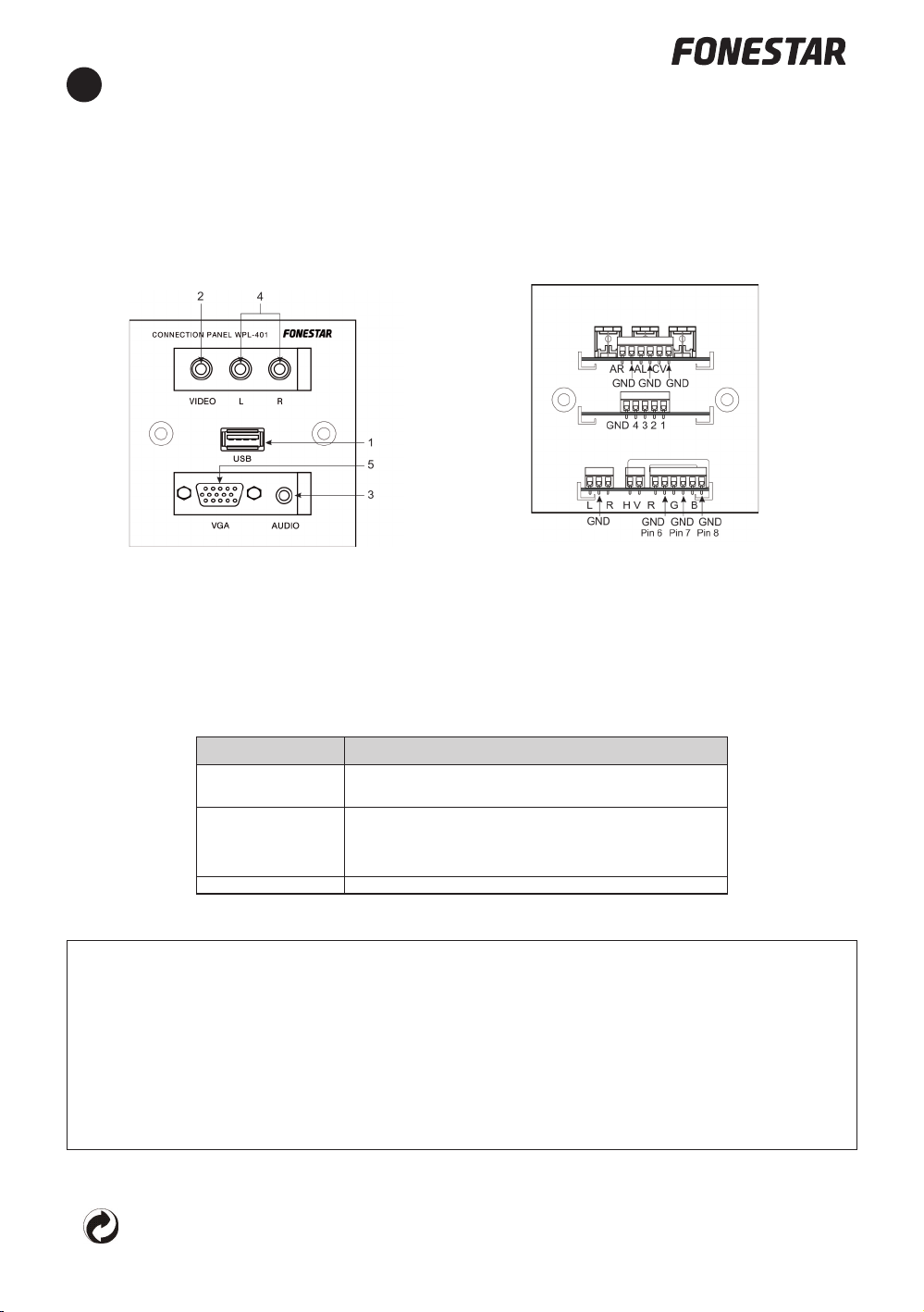

CONTROLES Y FUNCIONES CONEXIÓN

1.- USB: puerto USB A hembra. AL: audio, canal izquierdo. B: vídeo comp. azul. Pin 3

2.- VIDEO: vídeo compuesto, RCA. GND: masa. G: vídeo comp. verde. Pin 2

3.- AUDIO: audio estéreo, jack 3’5 mm. AR: audio, canal derecho. R: vídeo comp. rojo. Pin 1

4.- L-R: audio estéreo, 2 x RCA. CV: vídeo compuesto. V: sincronismo vertical. Pin 14

5.- VGA: VGA, D15 hembra. R: audio, canal derecho. H: sincronismo horizontal. Pin 13

L: audio, canal izquierdo. USB. Pin 1: +5 V, pin 2: -Data, pin 3: +Data, pin 4: GND

ESPECIFICACIONES TÉCNICAS

WPL-401

CARACTERÍSTICAS Panel de conexión.

ENTRADAS 1 VGA, D15 hembra

MEDIDAS 86 x 86 x 52 mm fondo

Este producto ha sido sometido a prueba y ha superado el correspondiente control de calidad antes de su puesta en el mercado. FONESTAR garantiza la conformidad del producto para el uso al que está destinado durante un periodo de 2 años a partir de la fecha de entrega y se compromete a su

reparación o sustitución en los términos que expresa la Ley General para la Defensa de los Consumidores y Usuarios, Real Decreto Legislativo 1/2007 de 16 de Noviembre. La falta de conformidad en los 6 primeros meses por un defecto de fabricación será subsanada sin más trámites que los indicados en este documento relativos a la presentación de justiﬁcantes de compra. A partir de los 6 primeros meses FONESTAR se reserva el derecho de requerir la justiﬁcación de que el producto se entregó con dicha falta. Quedan excluidas de esta garantía las averías producidas por: uso inadecuado o negligente, accidentes, piezas sometidas a desgaste natural, roturas, quema, derrame de líquidos u otras sustancias o humedad excesiva, deterioro de pilas y manipulación interna del aparato, del software o de sus componentes por personal no autorizado y, en general, por cualquier uso disconforme con la naturaleza del producto y la ﬁnalidad del contrato. En caso de necesitar algún servicio durante el periodo de garantía por la falta de conformidad, póngase en contacto con el comercio o distribuidor donde adquirió el producto en un plazo máximo de dos meses desde tener conocimiento de ella. Solo en caso de que le resulte imposible o suponga una carga excesiva deberá dirigirse directamente a FONESTAR. Es imprescindible la presentación de la factura o justiﬁcante de compra con indicación de la fecha, sin enmiendas ni tachaduras, para acogerse a los beneﬁcios de esta garantía. Este documento añade datos y nunca disminuye los derechos legales del usuario, que en todo caso está amparado por la Ley General para la Defensa de los Consumidores y Usuarios, Real Decreto Legislativo 1/2007 de 16 de Noviembre.

FONESTAR está adherida a Ecoembalajes España, S. A. “ECOEMBES”, con el número 03497 y todos nuestros artículos llevan el Punto Verde respaldado por nuestra adhesión y cotización al mencionado organismo para el reciclado y gestión posterior de todos nuestros embalajes. FONESTAR está inscrito en el Registro de Aparatos Eléctricos y Electrónicos (RAEE) como sección especial del Registro de Establecimientos Industriales (REI) con el número de inscripción 001851. FONESTAR S.A. - NIF A28780443 - Apartado 191 - 39080 - Santander, Cantabria (España)

www.fonestar.com

Conexión mediante bornas a tornillo. Caja de instalación en superﬁcie.

1 puerto USB A hembra 1 vídeo compuesto, RCA 1 audio estéreo, 2 x RCA 1 audio estéreo, jack 3’5 mm

GARANTÍA

- 1-

Page 2

WPL-401

PAINEL DE LIGAÇÃO DE VGA, PORTA USB, ÁUDIO ESTÉREO E VÍDEO COMPOSTO

DESCRIÇÃO

Painel de ligação com conetores de VGA, porta USB, áudio estéreo e vídeo composto. Ligação através de terminais de parafuso. Caixa de instalação em superfície.

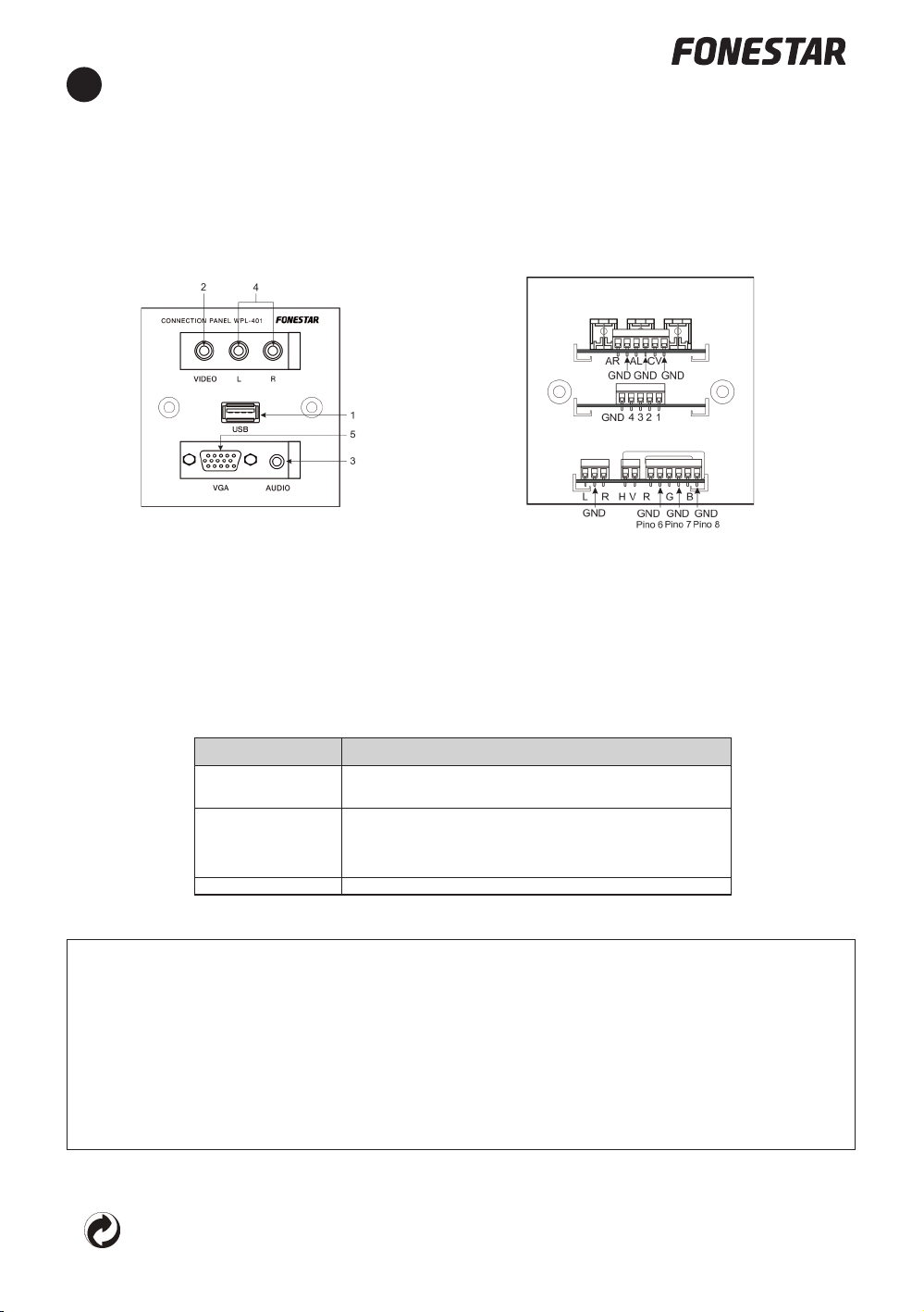

CONTROLOS E FUNÇÕES LIGAÇÃO

1.- USB: porta USB A hembra. AL: áudio, canal esquerdo. B: vídeo comp. azul. Pino 3

2.- VIDEO: vídeo composto, RCA. GND: masa. G: vídeo comp. verde. Pino 2

3.- AUDIO: áudio estéreo, jack 3’5 mm. AR: áudio, canal direito. R: vídeo comp. vermelho. Pino 1

4.- L-R: áudio estéreo, 2 x RCA. CV: vídeo composto. V: sincronismo vertical. Pino 14

5.- VGA: VGA, D15 fêmea. R: áudio, canal direito. H: sincronismo horizontal. Pino 13

L: áudio, canal esquerdo. USB. Pino 1: +5 V, pino 2: -Data, pino 3: +Data, pino 4: GND

ESPECIFICAÇÕES TÉCNICAS

WPL-401

CARACTERÍSTICAS Painel de ligação.

ENTRADAS 1 VGA, D15 fêmea

MEDIDAS 86 x 86 x 52 mm profundidade

Ligação através de terminais de parafuso. Caixa de instalação em superfície.

1 porta USB A fêmea 1 vídeo composto, RCA 1 áudio estéreo, 2 x RCA 1 áudio estéreo, jack 3’5 mm

Este produto foi submetido a testes e superou o correspondente controlo de qualidade antes de ser colocado no mercado. FONESTAR garante a conformidade do produto para a utilização a que está destinado durante um período de 2 anos a partir da data de entrega, compromete-se à sua

reparação ou substituição nos termos que expressa a Lei Geral para a Defesa dos Consumidores e Utilizadores, Real Decreto Legislativo 1/2007 de 16 de Novembro. A falta de conformidade nos primeiros 6 meses por um defeito de fabrico será corrigida sem mais trâmites que os indicados neste documento, relativos à apresentação do comprovativo de compra. A partir dos primeiros 6 meses, a FONESTAR reserva-se ao direito de requerer a justiﬁcação de que o produto foi entregue com a dita falta. Ficam excluídas desta garantia as avarias produzidas por: uso inadequado ou negligente, acidentes, peças submetidas a desgaste natural, roturas, queimaduras, derrame de líquidos, outras substâncias ou humidade excessiva, deterioro das pilhas e manipulação interna do aparelho, do software ou das suas componentes por pessoal não autorizado e em geral por qualquer utilização desconforme com a natureza do produto e a ﬁnalidade do contrato. No caso de necessitar de algum serviço durante o período de garantia por falta de conformidade, contacte com a loja ou distribuidor onde adquiriu o produto num prazo máximo de dois meses desde que teve conhecimento dela. Só no caso de lhe ser impossível ou suponha uma carga excessiva, deverá dirigir-se directamente à FONESTAR. É imprescindível a apresentação da factura ou comprovativo de compra com indicação da data, sem emendas nem riscos, para ter direito aos benefícios desta garantia. Este documento acrescenta dados e nunca diminui os direitos legais do utilizador, que em todo o caso está protegido pela Lei Geral para a Defesa dos Consumidores e Utilizadores, Real Decreto Legislativo 1/2007 de 16 de Novembro.

aderiú à Ecoembalajes España, S. A. “ECOEMBES”, com o nº 03497 e todos os nossos artigos têm o símbolo Punto Verde, devido à nossa adesão no

FONESTAR

mencionado organismo para a reciclagem e posterior gestão de todas as nossas embalagens. FONESTAR está inscrita no Registro de Aparelhos Elétricos e Eletrónicos (RAEE) como secção especial do Registro de Estabelecimentos Industriais (REI) com o número de inscrição 001851. FONESTAR S.A. - NIF A28780443 - Apartado 191 - 39080 Santander, Cantabria (Espanha)

www.fonestar.com

GARANTIA

- 2-
